Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
2
SPIS TREŚCI
SPIS TREŚCI ........................................................................................................................................................ 2
WSTĘP .................................................................................................................................................................. 3
OGÓLNA CHARAKTERYSTYKA ZASILACZA ........................................................................................... 4
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA ................................................................................................. 5
OPIS ZASILACZA ORAZ JEGO INSTALACJA .......................................................................................... 11
PANEL PRZEDNI ................................................................................................................................................ 11

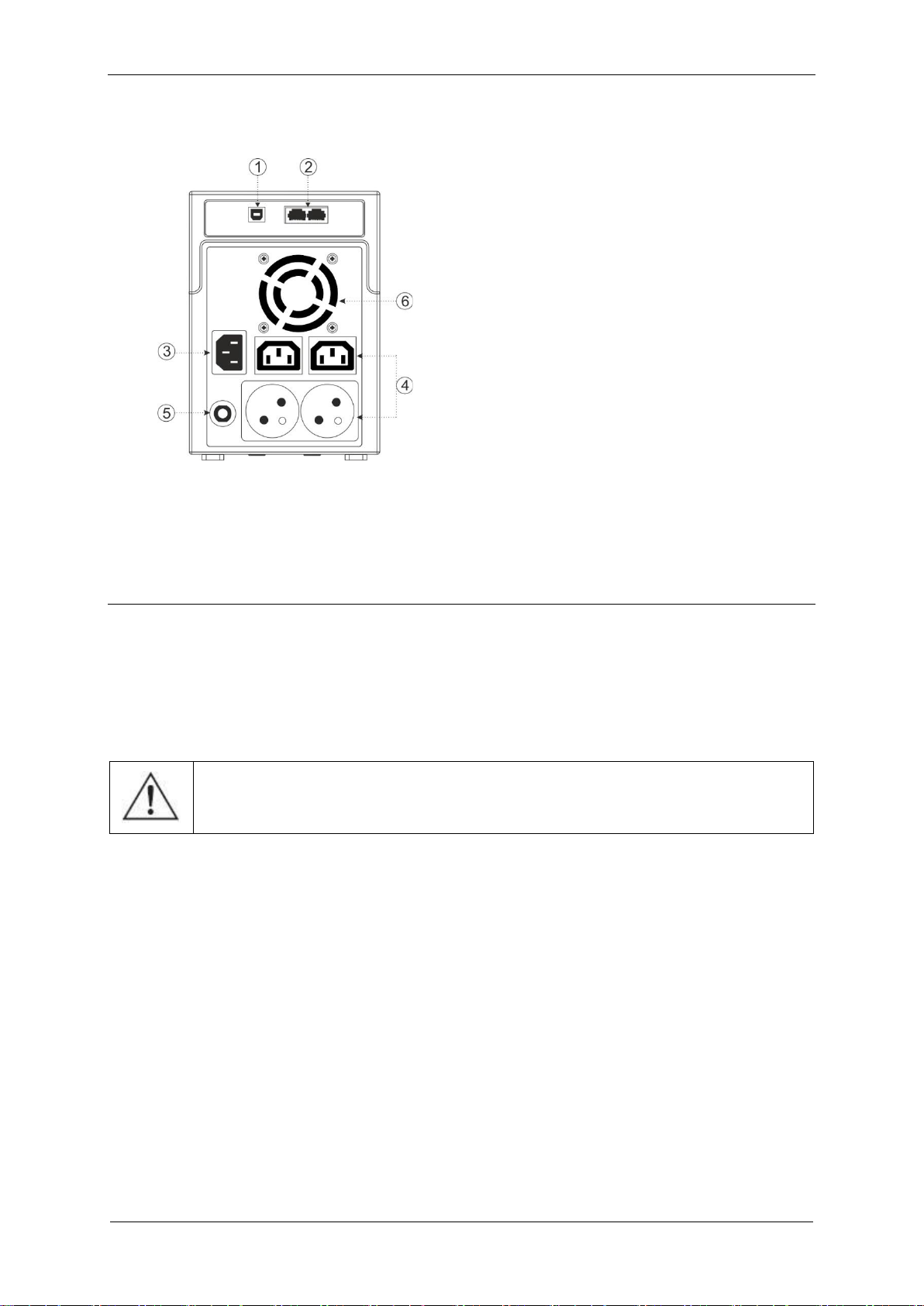

PANEL TYLNY ................................................................................................................................................... 11
ROZPAKOWANIE .............................................................................................................................................. 12
MONTAŻ ZASILACZA ...................................................................................................................................... 13
Instalacja wejściowa .....................................................................................................................................14
Instalacja wyjściowa .....................................................................................................................................14
IKONY INFORMACYJNE WYŚWIETLACZA LCD ........................................................................................ 15
Opis znaczenia ikon informacyjnych wyświetlacza LCD ..............................................................................16
PIERWSZE URUCHOMIENIE ........................................................................................................................... 17
CHARAKTERYSTYKA PRACY ZASILACZA ............................................................................................. 18
INFORMACJE OGÓLNE .................................................................................................................................... 18
TRYB SIECIOWY (NORMALNY) ..................................................................................................................... 18
TRYB REZERWOWY (PRACA BATERYJNA) ................................................................................................ 19
TRYB STANDBY (OCZEKIWANIA) ................................................................................................................ 19
ZIMNY START .................................................................................................................................................... 20
ZABEZPIECZENIA ................................ ................................................................ ................................ ............. 20
Przeciążeniowe .............................................................................................................................................20
Przeciwzwarciowe ........................................................................................................................................20
WSPÓŁPRACA ZASILACZA Z KOMPUTEREM ........................................................................................ 20
UWAGI EKSPLOATACYJNE ......................................................................................................................... 21
WSPÓŁPRACA Z AGREGATAMI PRĄDOTWÓRCZYMI .............................................................................. 22
WYKORZYSTANIE FILTRA TELEKOMUNIKACYJNEGO (w modelu 650 / 850) ....................................... 22
WYKORZYSTANIE FILTRA LAN (w modelu 1200 / 2200) ............................................................................. 22
PRZECHOWYWANIE, KONSERWACJA I TRANSPORT .............................................................................. 22
UTYLIZACJA ................................ ................................................................ ...................................................... 23
PARAMETRY TECHNICZNE ......................................................................................................................... 24
INFORMACJE DOTYCZĄCE PRZEPISÓW I GWARANCJI .................................................................... 26
DEKLARACJA ZGODNOŚCI ............................................................................................................................ 26
GWARANCJA ..................................................................................................................................................... 26
Page 3
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
3
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
WSTĘP
Dziękujemy Państwu za zakup zasilacza EVER EASYLINE AVR USB. Zasilacz ten
został zaprojektowany w taki sposób, aby jak najlepiej spełnić wszelkie Państwa
oczekiwania dotyczące zabezpieczenia przed skutkami awarii zasilania.
Niniejsza instrukcja zawiera informacje dotyczące obsługi urządzenia oraz zasad
bezpiecznego użytkowania. Dokładne zapoznanie się z instrukcją przed rozpoczęciem
eksploatacji zasilacza EVER EASYLINE AVR USB z pewnością pomoże w jego
prawidłowej obsłudze.
Zasilacze z serii EASYLINE AVR USB zabezpieczają podłączone do nich urządzenia
przed spadkami oraz zanikami napięcia w sieci, tym samym zapewniając dłuższe i
pewniejsze działanie podłączonego sprzętu.
Głównym przeznaczeniem zasilaczy EVER z serii EASYLINE AVR USB są: komputery
PC, konsole do gier, sieci i urządzenia telekomunikacyjne (WiFi), monitory, drukarki
atramentowe, systemy kasowe.
Page 4
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
4
OGÓLNA CHARAKTERYSTYKA ZASILACZA
Zasilacze z serii EASYLINE AVR USB, są urządzeniami klasy LINE-INTERACTIVE,
przeznaczonymi do współpracy z urządzeniami zasilanymi z jednofazowej sieci
energetycznej ~230 V.
Nie zaleca się stosowania tych zasilaczy do dużych odbiorników telewizyjnych,
drukarek laserowych i innych podobnych wyrobów, które impulsowo pobierają dużo
większą moc od mocy zasilacza.
Poza doskonałą wydajnością i niezawodnością zasilacze EASYLINE AVR USB oferują
ewidentne korzyści, do których należą:
• Układ automatycznej regulacji napięcia sieciowego AVR
(Automatic Voltage Regulation).
• Rozbudowany panel LCD – wizualna informacja dotycząca określonych stanów i
parametrów pracy zasilacza.
• Mikroprocesorowa kontrola parametrów.
• Automatyczny restart po rozładowaniu akumulatorów i po powrocie zasilania.
• Filtracja napięcia sieciowego.
• „Zimny start” – możliwość uruchomienia bez podłączonego zasilania z sieci.
• Dźwiękowa sygnalizacja określonych stanów pracy.
• Port USB do komunikacji z komputerem PC.
• Oprogramowanie PowerSoft do kontroli pracy zasilacza i automatycznego
zamykania systemu.
• Rozbudowany panel LCD – wizualna informacja dotycząca określonych stanów i
parametrów pracy zasilacza.
• Filtr telekomunikacyjny (wersja EASYLINE 650 / 850 AVR USB).
• Filtr LAN (wersja EASYLINE 1200 / 2200 AVR USB).
Page 5
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
5
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
A) Uwagi ogólne
UWAGA! Przed przystąpieniem do realizacji procedur zawartych
w niniejszej instrukcji należy zapoznać się z ogólnymi (jak również
zawartymi w tym dokumencie) instrukcjami bezpieczeństwa
i informacjami z zakresu BHP, środowiska i uregulowań prawnych oraz
przestrzegać zamieszczone w nich uwagi i zalecenia.
UWAGA! Wszelkie czynności naprawcze dokonywane przez użytkownika
są zabronione i grożą utratą zdrowia lub życia. Wszystkie naprawy oraz
wymiana baterii powinny być dokonywane wyłącznie przez
wykwalifikowany personel serwisu, posiadający odpowiednie uprawnienia
wymagane obowiązującymi przepisami prawa.
UWAGA! Praca urządzenia oraz jego magazynowanie powinny odbywać
się w warunkach zgodnych ze specyfikacją urządzenia (dokumentacją
techniczną).
UWAGA! Całkowite odłączenie urządzenia od sieci zasilania następuje
dopiero po odłączeniu przewodu zasilającego (wyjęciu wtyczki z gniazda
sieci zasilającej).
UWAGA! Urządzenie jest wyposażone w wewnętrzne źródło energii
(baterie). Na wyjściu może być napięcie nawet wówczas, gdy urządzenie
nie jest podłączone do sieci.
UWAGA! Użytkownik powinien umieścić etykiety ostrzegające na
wszystkich sieciowych rozłącznikach izolacyjnych zasilania pierwotnego,
zainstalowanych daleko od UPS, aby ostrzec personel serwisu
elektrycznego, że obwód zasila UPS. Na etykiecie ostrzegawczej należy
umieścić tekst podany poniżej lub równoważny:
PRZED PRZYSTĄPIENIEM DO PRACY W TYM OBWODZIE ODŁĄCZYĆ
SYSTEM BEZPRZERWOWEGO ZASILANIA (UPS).
Page 6
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
6
UWAGA! Otwarcie obudowy urządzenia grozi porażeniem prądem.
UWAGA! Nie wolno dotykać żadnych złącz elektrycznych i wewnętrznych
elementów metalowych zanim nie zostanie odłączone zasilanie.
UWAGA! Wszystkie otwory i przestrzenie umożliwiające dostęp do złącz
połączeń elektrycznych UPS muszą być zasłonięte (przeznaczonymi do
tych celów osłonami). Niezastosowanie się do tych wymagań może
spowodować zagrożenie dla zdrowia bądź życia dotykających złącz osób
lub uszkodzenie urządzenia.
UWAGA! Przy wystąpieniu zwarcia duży prąd może spowodować
poważne oparzenia.
UWAGA! Wewnątrz zasilacza nie ma żadnych elementów obsługowych
przeznaczonych dla użytkownika końcowego.
UWAGA! Zasilacze EASYLINE AVR USB nie są przeznaczone do
bezpośredniej pracy z urządzeniami medycznymi, podtrzymującymi życie
lub wpływającymi na zdrowie.
B) Uwagi instalacyjne
UWAGA! Zasilacze EASYLINE AVR USB mogą być instalowane i
konserwowane tylko przez wykwalifikowany personel.
UWAGA! Przed dokonaniem instalacji zasilacza bezwzględnie należy
zapoznać się z zasadami BHP przy urządzeniach elektrycznych
o napięciu do 1 kV.
UWAGA! Przed podłączaniem przewodów bądź tworzeniem połączeń
w zasilaczu UPS lub w instalacji elektrycznej należy sprawdzić, czy na
zaciskach elektrycznych i przewodach w układzie nie występują
niebezpieczne napięcia.
Page 7
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
7
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
UWAGA! Zasilacz może być podłączony tylko do gniazda zasilającego
instalacji ~230 V wyposażonego w złącze uziemiające (bolec). Instalacja
budynku, do której jest podłączony zasilacz, musi być wyposażona
w ochronę przed przeciążeniem oraz zwarciem.

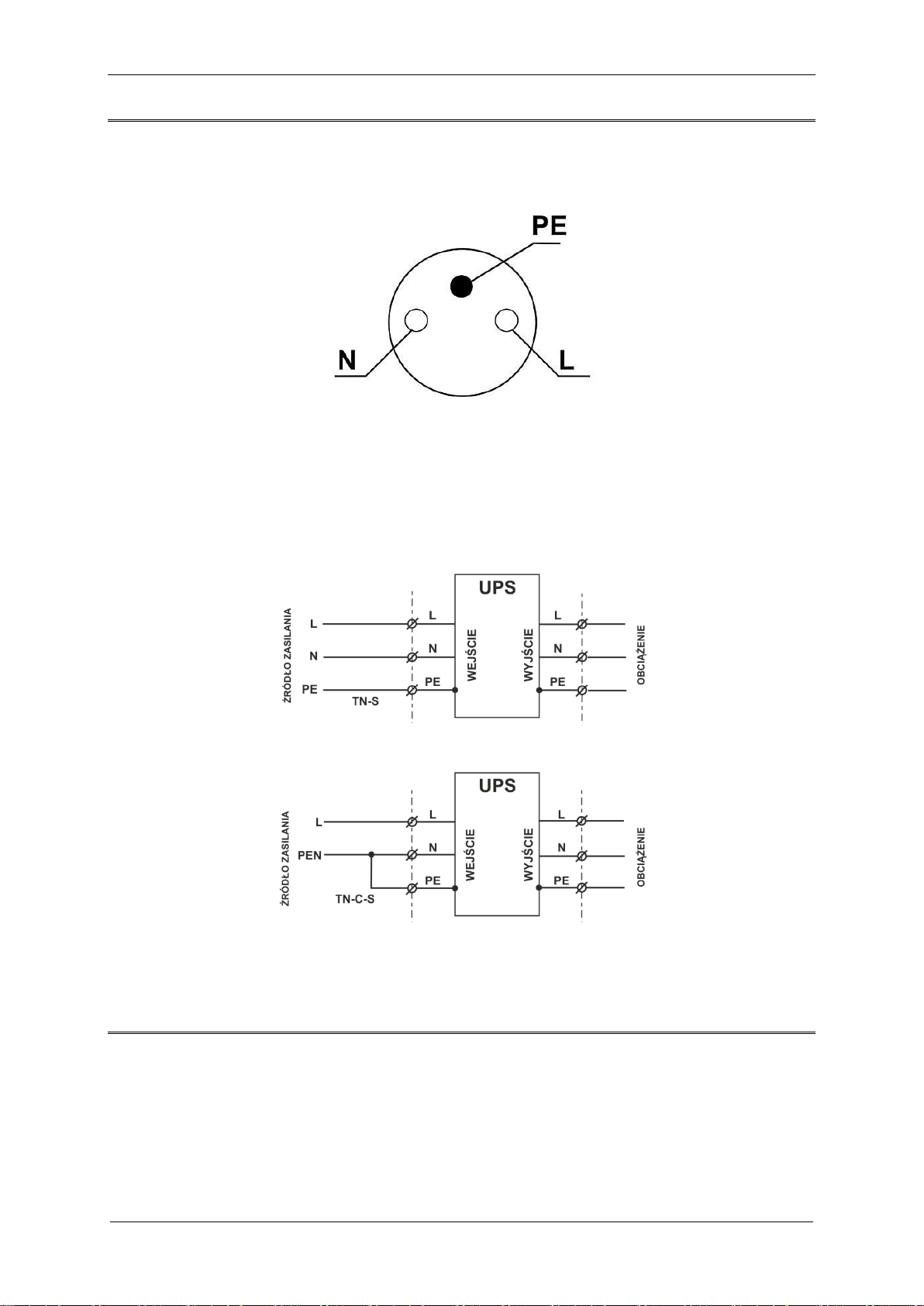

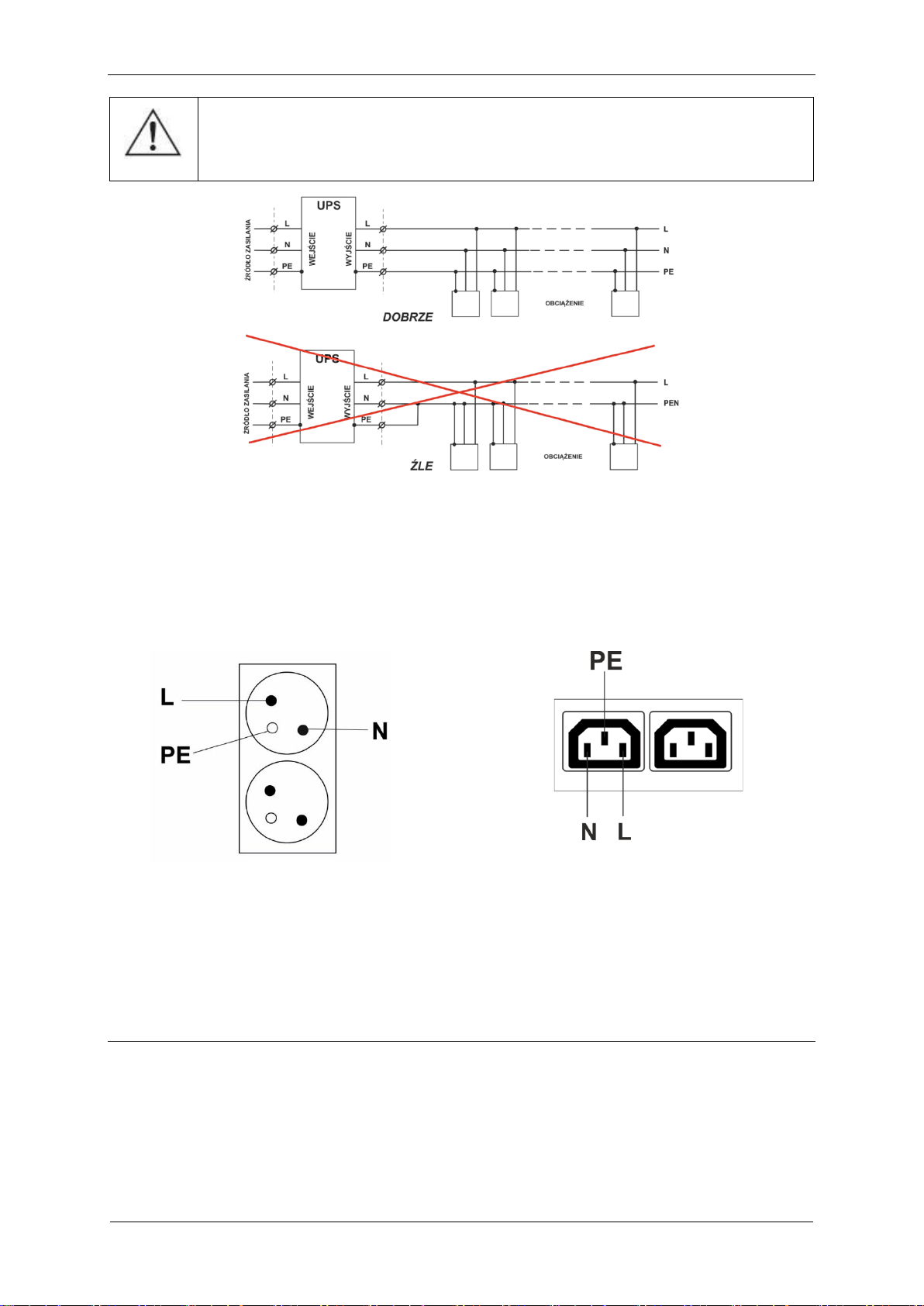

UWAGA! Po stronie wejściowej zasilacza dopuszczalne są tylko
konfiguracje sieci typu TN-S lub TN-C-S, natomiast po stronie wyjściowej
zasilacza dopuszczalna jest tylko konfiguracja sieci typu TN-S.
UWAGA! Do podłączenia nie należy stosować dodatkowych
przedłużaczy.
UWAGA! Urządzenia nie wolno instalować w pobliżu materiałów
łatwopalnych!
• W warunkach zagrażających zdrowiu i/lub życiu nigdy nie należy pracować
samodzielnie.
• W chwilę po przeniesieniu zasilacza UPS z zimnego do ciepłego otoczenia może
pojawić się kondensacja pary wodnej. Przed instalacją i eksploatacją UPS musi
być całkowicie suchy. Czas aklimatyzacji powinien wynosić co najmniej 2 godziny.
• Nie instalować UPS ani modułów bateryjnych w wilgotnym otoczeniu.
• Nie instalować UPS ani modułów bateryjnych w miejscu narażenia na
bezpośrednie działanie słońca bądź w pobliżu źródeł ciepła.
• Nie blokować otworów wentylacyjnych w obudowie UPS – zachować zalecane
w instrukcji odstępy od otworów wentylacyjnych.
• Przed podłączeniem urządzenia należy sprawdzić stan techniczny przewodów,
wtyków i gniazd zasilania oraz stan samego urządzenia.
• Urządzenie musi być włączone do zawierającego tor ochronny PE obwodu
zasilania (gniazda) trójzaciskowego (biegun fazowy, neutralny i uziemienie).
Niezastosowanie się do tego zalecenia grozi porażeniem.
• W celu zmniejszenia ryzyka porażenia prądem (w przypadku gdy nie można
sprawdzić uziemienia) urządzenie należy odłączyć od sieci przed instalacją lub
podłączeniem z innym osprzętem – podłączyć ponownie przewód zasilania dopiero
po wykonaniu wszystkich wymaganych połączeń.
Page 8
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
8
• Urządzenie zasilane poprzez przewód z wtyczką posiada przewód uziemiający,
który odprowadza prąd upływowy od odbiorników. W przewodzie zasilającym
zasilacza UPS następuje sumowanie prądów upływu podłączonych na jego wyjściu
odbiorników. Sumaryczny prąd upływu może powodować zadziałanie urządzeń
ochronnych (wyłącznika różnicowoprądowego) i odłączenie zasilania odbiorników.
• Przy przyłączaniu i rozłączaniu przewodów przenoszących sygnał, aby uniknąć
możliwości porażenia na skutek dotykania dwóch powierzchni o różnym potencjale
elektrycznym, czynności należy (jeśli to możliwe) wykonywać jedną ręką.
• W celu zachowania zgodności z dyrektywą EMC dla produktów sprzedawanych
w Europie przewody podłączone na wyjściu zasilacza nie powinny być dłuższe niż
10 metrów.
• Przewody łączące należy prowadzić w taki sposób, by nikt nie mógł ich nadepnąć
ani się o nie potknąć.
• Aby ograniczyć ryzyko pożaru, należy wykonywać połączenia wyłącznie do
obwodu (instalacji elektrycznej) o obciążalności adekwatnej do podłączanych
obciążeń i zaopatrzonego w właściwie dobrane zabezpieczenie nadprądowe.
Jednocześnie urządzenie rozłączające powinno mieć przynajmniej 3 mm odstęp
izolacyjny powietrzny.
C) Uwagi związane z pracą zasilacza
• Podczas obsługi i użytkowania zasilacza należy stosować się do uwag BHP oraz
postępować zgodnie z wytycznymi zawartymi w instrukcji obsługi urządzenia.
• Instrukcje należy wykonywać krok po kroku. Jeśli w trakcie wykonywania instrukcji
zawartych w niniejszym opracowaniu wystąpią jakiekolwiek problemy, należy
skontaktować się z serwisem EVER (www.ever.eu).
• Nie odłączać uziemienia przy zasilaczu UPS ani na zaciskach instalacji
elektrycznej budynku, ponieważ zlikwiduje to uziemienie ochronne systemu UPS.
• Na zaciskach wyjściowych zasilacza UPS napięcie może występować nawet
w przypadku, gdy system UPS nie jest podłączony do instalacji elektrycznej
budynku (z uwagi na zawartość baterii wewnętrznych).
• Nie dopuszczać do przedostawania się cieczy i ciał obcych do wewnątrz UPS.
• OSTRZEŻENIE: Jest to UPS kategorii C2. W środowisku mieszkalnym ten produkt
może wywoływać zakłócenia odbioru radiowego i wtedy od użytkownika można
wymagać zastosowania dodatkowych środków zapobiegawczych.
Page 9
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
9
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
D) Uwagi w zakresie konserwacji, napraw i awarii
• W zasilaczu UPS występują napięcia niebezpieczne. Prace konserwacyjne może
wykonywać jedynie wykwalifikowany personel serwisowy.
• UWAGA - ryzyko porażenia prądem. Nawet gdy urządzenie nie jest podłączone do
sieci zasilającej (zacisków instalacji elektrycznej), elementy wewnątrz UPS są
podłączone do baterii, co może stwarzać zagrożenie. Przed rozpoczęciem
jakichkolwiek prac serwisowych i/lub konserwacyjnych należy odłączyć baterie.
Sprawdzić, czy nie występuje niebezpieczne napięcie na wewnętrznych
elementach układu DC.
• OSTRZEŻENIE: Baterie może wymieniać jedynie wykwalifikowany personel
serwisu, posiadający odpowiednie uprawnienia i środki ochrony wymagane
obowiązującymi przepisami prawa.
• UWAGA - ryzyko porażenia prądem. Między obwodem baterii a punktem
uziemienia może występować niebezpieczne napięcie!
• Baterie mają wysoki prąd zwarciowy i stwarzają ryzyko porażenia prądem. Podczas
pracy z bateriami należy zachować następujące środki ostrożności:
－ zdjąć biżuterię, zegarki, pierścionki i inne metalowe przedmioty,
－ używać wyłącznie narzędzi z izolowanymi uchwytami.
• Przy wymianie baterii należy zastosować tę samą liczbę i ten sam typ
akumulatorów. Istnieje niebezpieczeństwo eksplozji w przypadku zastosowania
akumulatorów niewłaściwego typu.
• Zużytych baterii pozbywać się zgodnie z instrukcją.
• OSTRZEŻENIE: Nie wrzucać akumulatorów do ognia, ponieważ grozi to eksplozją.
• OSTRZEŻENIE: Otwarcie lub uszkodzenie akumulatorów grozi wyciekiem
elektrolitu, który jest szkodliwy dla skóry oraz oczu i może też być toksyczny.
• Przy wymianie bezpiecznika stosować bezpiecznik tego samego typu i o tych
samych parametrach, aby uniknąć zagrożenia pożarem oraz uszkodzeń w sieci
zasilającej.
• Przed przystąpieniem do czyszczenia urządzenia należy odłączyć je od sieci. Nie
używać środków czyszczących w płynie i aerozolu.
• Demontaż UPS może wykonywać tylko wykwalifikowany personel.
Page 10
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
10
E) Uwagi dotyczące transportu i przechowywania
• Przy transporcie i przenoszeniu należy zachować szczególną ostrożność.

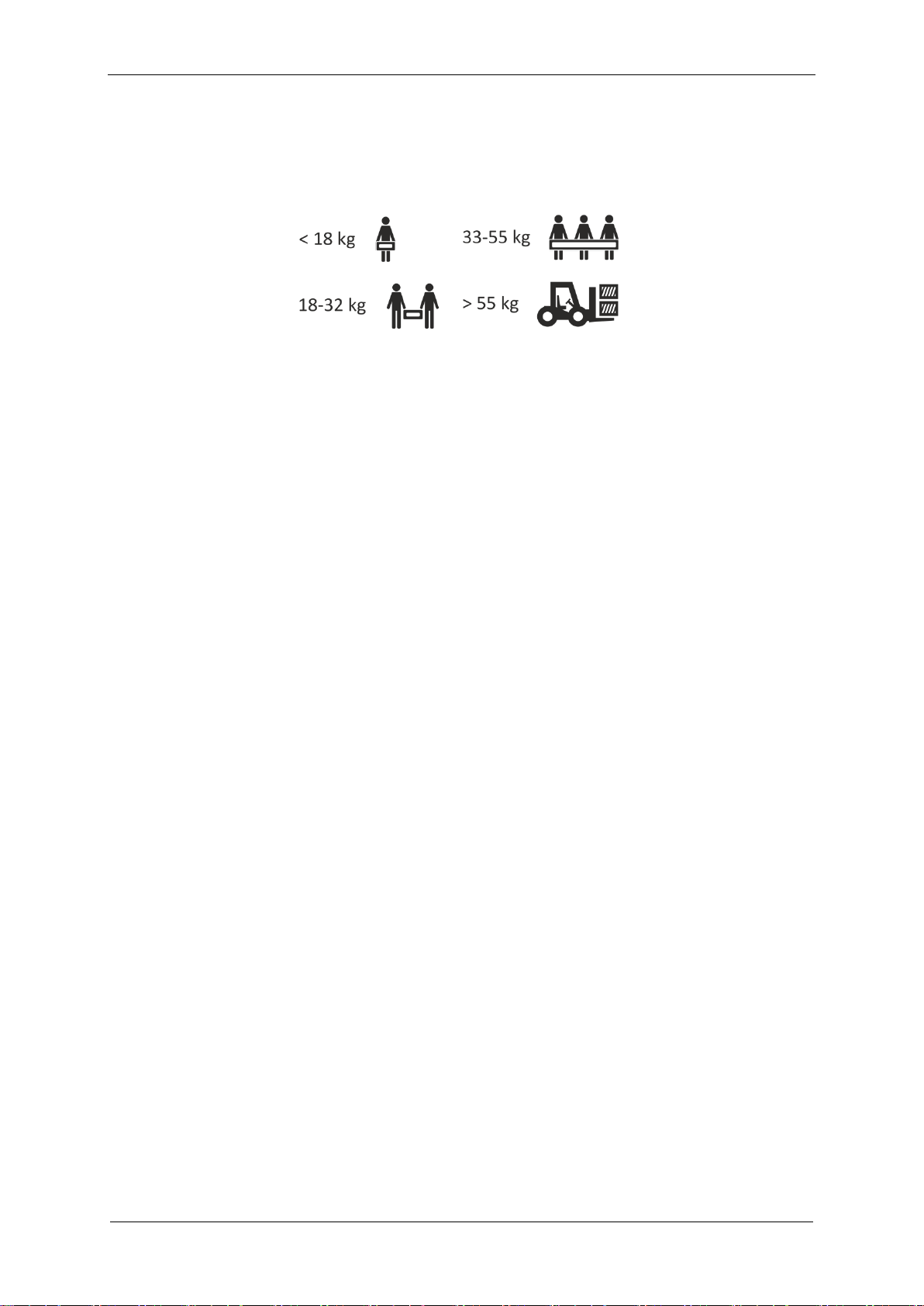

• Nie należy przenosić ciężkiego sprzętu samodzielnie
• UPS można przewozić jedynie w oryginalnym opakowaniu (aby zabezpieczyć
urządzenie przed wstrząsami i uderzeniami).
• Praca urządzenia oraz jego magazynowanie powinny odbywać się w warunkach
zgodnych ze specyfikacją urządzenia. Zasilacz UPS należy przechowywać
w dobrze wentylowanym i suchym pomieszczeniu.
• Jeśli zasilacz UPS jest przechowywany przez dłuższy czas, należy doładowywać
baterie przynajmniej co 6 miesięcy. Realizację procedur ładowania należy
udokumentować.
• Należy sprawdzić datę ładowania baterii. Jeśli upłynie termin i baterie nigdy nie były
doładowywane, nie wolno używać zasilacza UPS. Należy wówczas skontaktować
się z przedstawicielem serwisowym.
Page 11
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
11
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
OPIS ZASILACZA ORAZ JEGO INSTALACJA
PANEL PRZEDNI
EASYLINE 650 / 850 AVR USB
EASYLINE 1200 / 2200 AVR USB

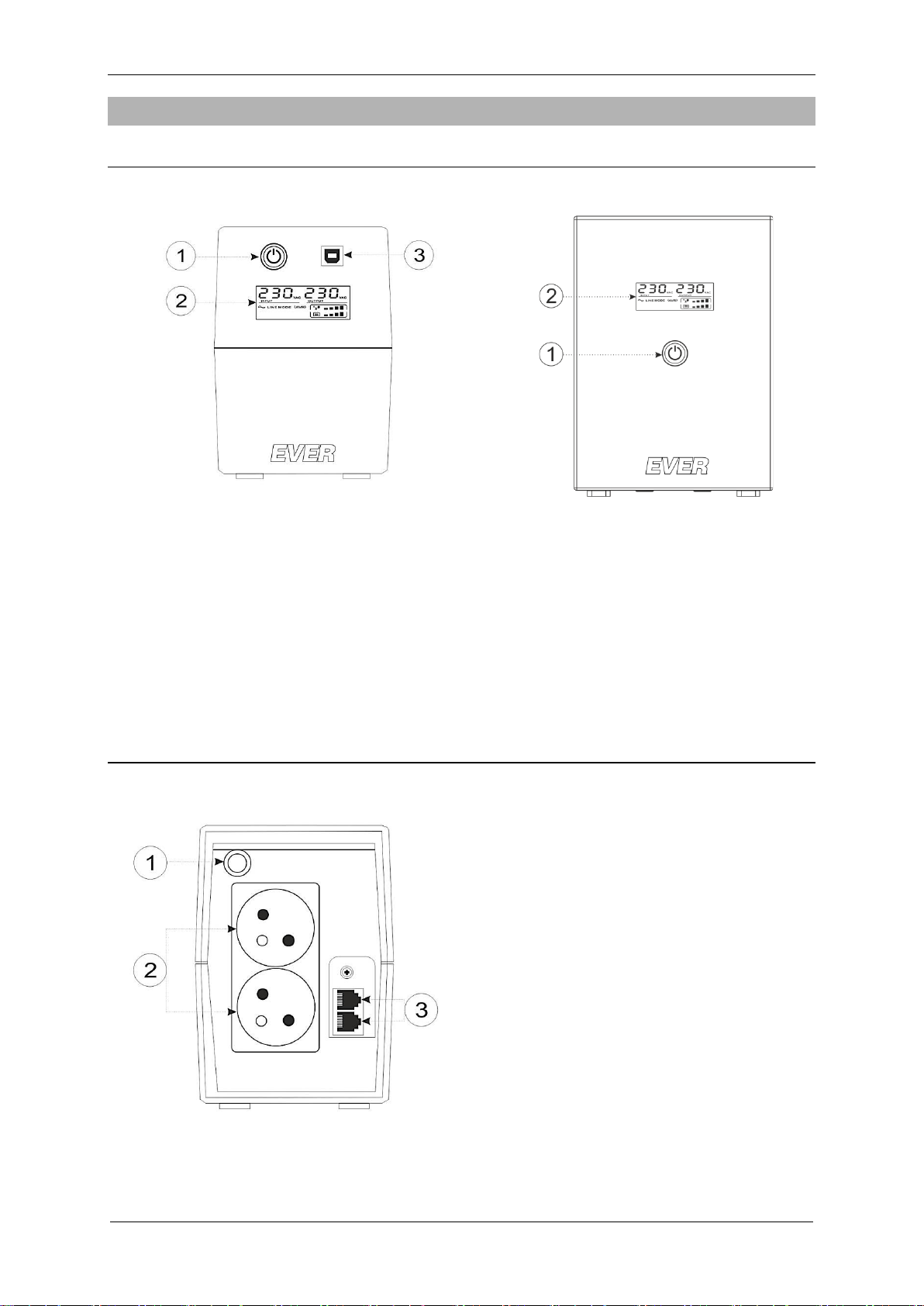

Rysunek 1: Elementy panelu przedniego
1. Przycisk włączenia / wyłączenia
2. Wyświetlacz LCD
3. Złącze komunikacji z komputerem poprzez USB
PANEL TYLNY
1. Przewód zasilający
2. Gniazda wyjściowe
z awaryjnym podtrzymaniem
zasilania PN-E-93201
3. Filtr telefoniczny RJ11
Rysunek 2: Elementy panelu tylnego EASYLINE 650 / 850 AVR USB .
Page 12
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
12
1. Złącze komunikacji z komputerem
poprzez USB
2. Filtr LAN
3. Gniazdo zasilające IEC 320 C14
4. Gniazda wyjściowe z awaryjnym
podtrzymaniem zasilania:
2 x IEC 320 C13
2 x PN-E-93201
5. Bezpiecznik automatyczny
6. Wentylator (EASYLINE 2200 AVR
USB )
Rysunek 3: Elementy panelu tylnego EASYLINE 1200 / 2200 AVR USB .
ROZPAKOWANIE
Przy odbiorze zasilacza należy dokonać jego oględzin. Pomimo, że produkt jest
solidnie opakowany, sprzęt mógł ulec uszkodzeniu na skutek wstrząsów podczas
transportu. W przypadku stwierdzenia uszkodzeń należy powiadomić przewoźnika
lub sprzedawcę.
UWAGA! Urządzenie jest dostarczane z podłączonym akumulatorem.
Należy sprawdzić zawartość opakowania. W opakowaniu powinny znajdować się:
• zasilacz,
• skrócona instrukcja obsługi,
• karta gwarancyjna,
• przewód komunikacji USB do połączenia zasilacza z komputerem - 1 szt.
• przewód zasilający CEE7/7 – IEC 320 C13, 10A – 1szt. (dotyczy wersji
EASYLINE 1200 / 2200 AVR USB).
Page 13
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
13
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
MONTAŻ ZASILACZA
Po rozpakowaniu urządzenia należy sprawdzić, czy nie jest ono uszkodzone.
W przypadku wystąpienia uszkodzeń, należy zwrócić UPS w oryginalnym opakowaniu
do sprzedawcy. Zasilacz powinien być używany tylko w pomieszczeniach, w których
zapylenie, temperatura i wilgotność są zgodne z jego specyfikacją.
Dla prawidłowej pracy zasilacza muszą być zapewnione odpowiednie warunki
chłodzenia. Z tego powodu odległość między zasilaczem a innymi obiektami nie
powinna być mniejsza niż 20 cm.
Gniazdo sieciowe, do którego podłączany jest zasilacz, powinno znajdować się blisko
zasilacza (maksymalna odległość 1,5 m) i powinno być łatwo dostępne dla
użytkownika.
UWAGA! Do podłączenia nie należy stosować dodatkowych
przedłużaczy.
UWAGA! Urządzenia nie wolno instalować w pobliżu materiałów
łatwopalnych!
Z uwagi na typ i sposób umiejscowienia bezpieczników zastosowanych w zasilaczu,
jako jeden ze stopni ochrony wykorzystywane są układy zabezpieczające w instalacji
budynku. Jest to niezbędne dla zapewnienia ochrony zwarciowej zasilacza.
Zasilacz może być podłączony tylko do gniazda zasilającego instalacji ~230 V
wyposażonego w złącze ochronne PE.
Page 14
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
14
Instalacja wejściowa
Aby podłączenie zasilacza było zgodne z instrukcją, ważny jest odpowiedni układ
wyprowadzeń gniazda zasilającego.
Rysunek 4: Układ wyprowadzeń gniazda zasilającego
Na rysunku 5 przedstawione zostały sposoby prawidłowego podłączenia zasilacza do
różnego typu sieci zasilających (TN-S lub TN-C-S), różniących się sposobem
uziemienia.
Rysunek 5: Instalacja wejściowa zasilacza
Instalacja wyjściowa
O ile od strony wejścia zasilacza obydwa typy wyprowadzeń są dopuszczalne, to po
stronie wyjściowej instalacja wykonana niezgodnie z niniejszą instrukcją może
spowodować uszkodzenie zasilacza. Schemat poprawnie wykonanych połączeń
wyjściowych przedstawiono na rys. 6.
Page 15
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
15
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
UWAGA! Po stronie wyjściowej zasilacza dopuszczalna jest tylko
konfiguracja sieci typu TN-S.
Rysunek 6: Instalacja wyjściowa zasilacza EASYLINE AVR USB
Układ wyprowadzeń gniazd wyjściowych zasilacza EASYLINE AVR USB przedstawia
rysunek 7.
Gniazdo PN-E-93201
Gniazdo IEC 320 C13
Rysunek 7: Układ wyprowadzeń gniazd wyjściowych zasilacza EASYLINE AVR USB
IKONY INFORMACYJNE WYŚWIETLACZA LCD
Widok wyświetlacza przedstawiono na rys. 8. W tabeli 1 zamieszczono opis ikon
informacyjnych wyświetlacza LCD, natomiast w tabeli 2 przedstawiono opis
sygnalizacji dźwiękowej określonych stanów UPS.
Page 16
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
16
Rysunek 8: Widok wyświetlacza LCD z ikonami informacyjnymi
Opis znaczenia ikon informacyjnych wyświetlacza LCD
Tabela 1. Opis ikon informacyjnych wyświetlacza LCD
Ikona
Opis
Sygnalizacja poziomu obciążenia – skala 4 stopniowa.
Wraz ze wzrostem obciążenia zapalają się kolejne
segmenty.
Sygnalizacja stopnia naładowania akumulatora (baterii)
– skala 4 stopniowa. Wraz ze wzrostem naładowania
zapalają się kolejne segmenty.
Sygnalizacja wyświetlania parametrów wejściowych
(INPUT) oraz wyjściowych (OUTPUT) napięcie,
częstotliwość.
Okno testowe wyświetlacza LCD wyświetlane przez 3
sekundy po włączeniu UPS.
Sygnalizacja pracy zasilacza w trybie normlanym
(zasilania sieciowego).
Wyświetlany jest komunikat: .
Sygnalizacja aktywności systemu AVR.
Ikona miga co 1 sekundę.
Sygnalizacja pracy zasilacza w trybie pracy buforowym
(bateryjnym).
Ikona miga co 1 sekundę.
Sygnalizacja pracy w trybie ładowanie baterii. Zasilacz
nie podaje napięcia na gniazda wyjściowe. Stan po
podłączeniu wtyczki zasilającej UPS do gniazda
Page 17
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
17
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
zasilającego bez włączenia UPS za pomocą przycisku
na panelu frontowym.

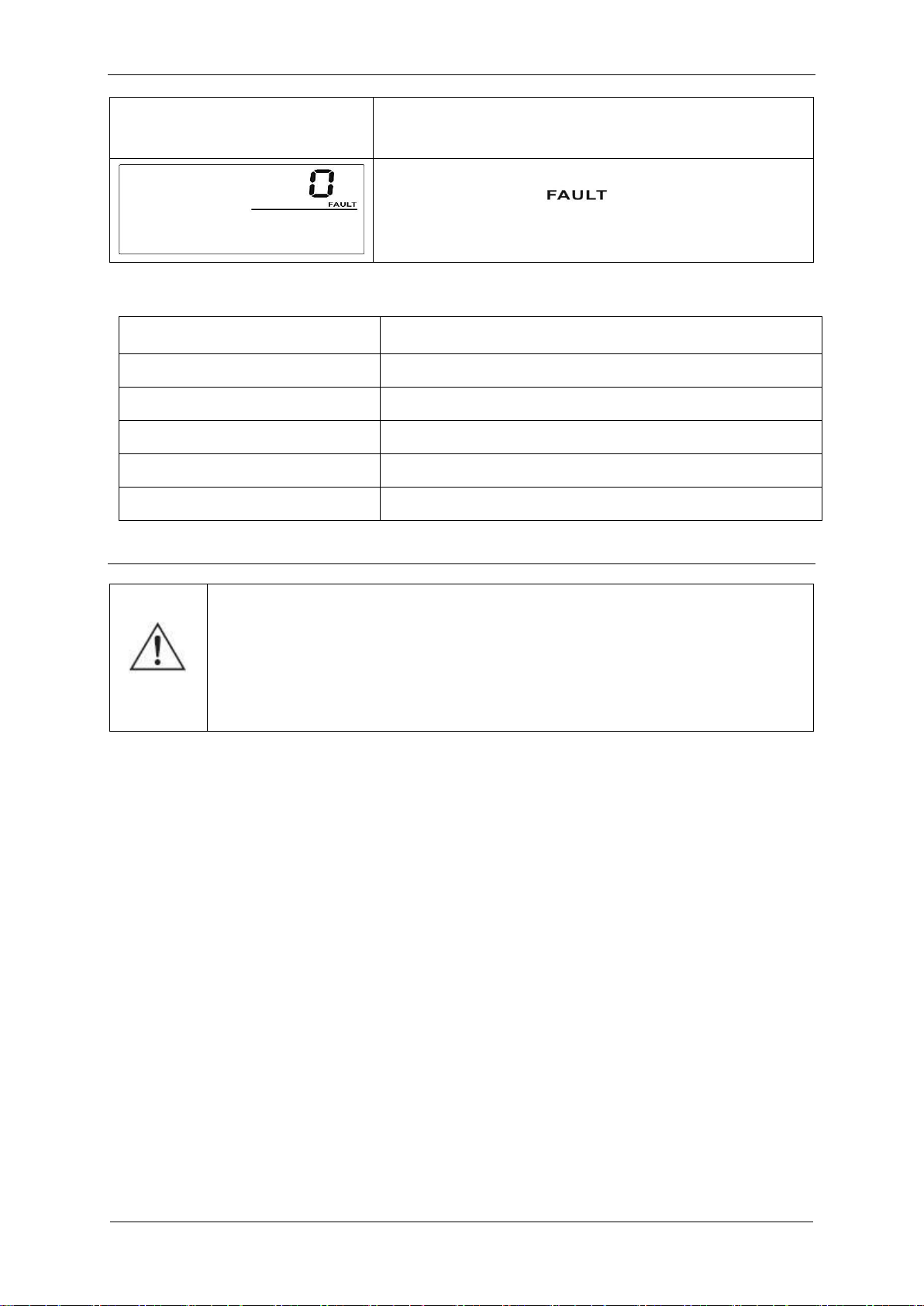

Sygnalizacja usterki innej niż przeciążenie bądź zwarcie
- uaktywnia się ikona .
Tabela 2. Sygnalizacja dźwiękowa określonych stanów UPS
Stan zasilacza UPS
Sygnalizacja dźwiękowa
Tryb bateryjny
Krótki sygnał co 10 sekund
Niski poziom akumulatora
Krótki sygnał co 1 sekundę
Przeciążenie
Krótki sygnał co pół sekundy
Aktywność systemu AVR
Krótki sygnał co pół sekundy
Stan awarii
Sygnał ciągły
PIERWSZE URUCHOMIENIE
UWAGA! Zasilacz może być podłączony tylko do gniazda zasilającego
instalacji ~230 V wyposażonego w bolec uziemiający. Instalacja
budynku, do której podłączony jest zasilacz, musi być wyposażona
w ochronę przed przeciążeniem oraz zwarciem.
Po rozpakowaniu urządzenia należy ustawić je w miejscu pracy, podłączyć wtyczkę
przewodu zasilającego do sieci zasilającej w celu naładowania wewnętrznych
akumulatorów. Po podłączeniu wtyczki zasilacza do gniazda zasilania sieciowego
następuje automatyczne uruchomienie się zasilacza w trybie ładowania baterii
(sygnalizacja zgodna z opisem w tabeli 1). Zaleca się ładowanie baterii co najmniej 6
godzin. Następnie można przystąpić do wykonania pozostałych czynności
instalacyjnych urządzenia. W tym celu należy:
• podłączyć do gniazd wyjściowych zasilacza te urządzenia, które mają być zasilane
(np. komputer + monitor),
• włączyć zasilacz awaryjny przyciskiem na panelu czołowym,
• uruchomić urządzenia podłączone do zasilacza,
• wykonać instalację oprogramowania monitorującego na komputerze
zarządzającym,
Page 18
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
18
• połączenie zasilacza z komputerem przewodem USB wykonać na polecenie
instalatora programu Powersoft.
Po wykonaniu powyższych czynności zasilacz jest gotowy do pracy.
UWAGA! Baterie zasilacza uzyskują pełną sprawność po około miesiącu
pracy sieciowej.
UWAGA! Dla uzyskania maksymalnej wydajności akumulatorów zalecane
jest ich uformowanie poprzez trzy krotne rozładowanie zasilacza mocą
około 100 W i ponowne naładowanie zasilacza.
CHARAKTERYSTYKA PRACY ZASILACZA
INFORMACJE OGÓLNE
Głównym zadaniem zasilacza jest dostarczenie energii elektrycznej do podłączonych
do wyjścia urządzeń. Energia jest dostarczana z akumulatora w przypadku, gdy
poziom napięcia wejściowego bądź jego częstotliwość przekroczy górny lub dolny próg
albo gdy zostanie wykryty brak napięcia sieciowego. Czas dostarczania energii
elektrycznej z własnego źródła zależy od pojemności wewnętrznego akumulatora oraz
mocy aktualnie przyłączonych do wyjścia urządzeń (obciążenia).
Zasilacz EASYLINE AVR USB jest nowoczesnym elektronicznym urządzeniem, w
stanach awaryjnych będącym autonomicznym źródłem napięcia 230 V AC. Niniejsze
urządzenie należy do grupy zasilaczy bezprzerwowych klasy LINE–INTERACTIVE
(VI), obejmującej zasilacze synchronizujące się z siecią energetyczną. Za pomocą
systemu Automatic Voltage Regulation (AVR), zasilacz koryguje spadki lub wzrosty
napięcia sieci, aby zapewnić odbiornikom prawidłowe warunki zasilania bez zużywania
energii z akumulatorów. Przy aktywnym systemie AVR zasilacz może pracować (w
sposób ciągły) z obciążeniem do 70% jego mocy znamionowej. Po przekroczeniu
progu 70%, po 25 minutach zasilacz sygnalizuje stan przeciążenia, natomiast po 30
minutach następuje jego wyłączenie.
TRYB SIECIOWY (NORMALNY)
Podłączenie zasilacza do sieci nie powoduje załączenia napięcia na wyjściu zasilacza
UPS. Załączenie urządzenia następuje dopiero po wciśnięciu wyłącznika na panelu
przednim. Załączeniu zasilacza towarzyszy sygnał dźwiękowy wraz z pojawieniem się
Page 19
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
19
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
komunikatu . Jeżeli napięcie sieci jest nieprawidłowe (za mała lub za
duża wartość napięcia, częstotliwość poza zakresem pracy), to zasilacz przechodzi w
tryb pracy rezerwowej, wyświetlając komunikat BACKUP MODE oraz sygnalizując to
sygnałem dźwiękowym co 10 s.
W trybie pracy sieciowej na wyjściu zasilacza obecne jest napięcie sieci po
przefiltrowaniu i ewentualnym podwyższeniu bądź obniżeniu przez system AVR. Na
panelu LCD wyświetlane są: poziom obciążenia, stopień naładowania baterii, ikona
pracy sieciowej oraz wartość napięcia wejściowego i napięcia wyjściowego.
TRYB REZERWOWY (PRACA BATERYJNA)
Jeżeli w trybie pracy normalnej (sieciowej) nastąpi zanik napięcia zasilającego bądź
pogorszenie jego parametrów (wartość napięcia lub częstotliwości przekroczy wartości
progowe), nastąpi automatyczne przejście zasilacza do trybu pracy bateryjnej.
Sygnalizowane jest to przerywanym sygnałem dźwiękowym (co 10 s) oraz
uaktywnieniem ikony (znika natomiast ikona trybu pracy sieciowej LINE MODE).
Jeśli poziom baterii jest niski sygnał alarmowy emitowany jest co 1 s. Po rozładowaniu
się akumulatora zasilacz wyłączy się, a odbiorniki nie będą zasilane. W momencie
przywrócenia napięcia zasilającego nastąpi ponowne załączenie zasilacza.
W przypadku, gdy na wyjściu zasilacza nie będą podłączone urządzenia lub pobór
mocy będzie poniżej granicznej wartości (40 W dla modelu EASYLINE 650 oraz
50 W dla modelu EASYLINE 850), nastąpi automatyczne wyłączenie zasilacza w celu
ochrony akumulatorów przed zbyt głębokim ich rozładowaniem. Dla zasilaczy, które w
numerze seryjnym po znakach E3 zawierają cztery pierwsze wartości cyfrowe 1702
oraz wyższe, czas ten wynosi 120 minut. W przypadku zasilaczy z wartościami
niższymi od 1702, czas po którym nastąpi automatyczne wyłączenie zasilacza wynosi
60 minut. Dotyczy to zasilaczy EASYLINE 650 oraz 850. Funkcji tej nie można
dezaktywować.
TRYB STANDBY (OCZEKIWANIA)
Zasilacz przechodzi do trybu STANDBY po całkowitym rozładowaniu akumulatorów
lub po otrzymaniu polecenia od oprogramowania zarządzającego. Zasilacz oczekuje
na powrót napięcia sieci o prawidłowych parametrach, aby następnie przejść do pracy
sieciowej.
Page 20
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
20
ZIMNY START
Funkcja zimnego startu pozwala na uruchomienie zasilacza bez podłączonej sieci. W
takim przypadku należy za pomocą przycisku na panelu frontowym włączyć zasilacz.
Zostaje uaktywniony tryb bateryjny, co zasygnalizowane jest pojedynczym sygnałem
dźwiękowym. Następnie sygnalizowana jest praca bateryjna zasilacza sygnałem
dźwiękowym przerywanym co 10 s oraz uaktywnieniem się ikony .
ZABEZPIECZENIA
Przeciążeniowe
Dla pracy sieciowej przy obciążeniu powyżej 110% mocy znamionowej zasilacz
wskazuje stan przeciążenia szybkim przerywanym sygnałem dźwiękowym (sygnał co
pół sekundy) oraz miganiem ikony . Jeżeli stan taki utrzyma się dłużej, nastąpi
automatyczne wyłączenie zasilacza. Im większe przeciążenie, tym szybciej wyłączy
się zasilacz. W trybie pracy bateryjnej zbyt duże obciążenie powoduje natychmiastowe
wyłączenie zasilacza.
Przeciwzwarciowe
W trybie pracy sieciowej zabezpieczenie zwarciowe od strony wejścia stanowi
zabezpieczenie zastosowane w sieci zasilającej (dla modeli 650 / 850 AVR USB).
Natomiast w modelach 1200 / 2200 AVR USB zabezpieczenie zwarciowe stanowi
bezpiecznik umieszczony w tylnej części zasilacza.
Dla pracy bateryjnej istnieje elektroniczne zabezpieczenie wyjścia zasilacza, którego
zadziałanie sygnalizowane jest przez ciągły sygnał dźwiękowy oraz zapalenie się ikony
. W przypadku wystąpienia zawarcia nastąpi odłączenie napięcia z gniazd
wyjściowych, a zasilacz pozostaje w trybie sygnalizacji zwarcia. Należy wyłączyć
zasilacz przyciskiem na panelu przednim. Włączenie zasilacza możliwe jest dopiero
po ingerencji użytkownika (usunięciu zwarcia oraz załączeniu zasilacza przyciskiem).
WSPÓŁPRACA ZASILACZA Z KOMPUTEREM
Zasilacze serii EASYLINE AVR USB wyposażone zostały w komunikacyjne złącze
typu USB, umożliwiające współpracę zasilacza z komputerem. Razem z urządzeniem
dostarczony jest przewód komunikacyjny. W celu zachowania właściwej współpracy
zasilacza z komputerem należy w pierwszej kolejności zainstalować oprogramowanie
monitorująco-zarządzające, a następnie podłączyć zasilacz do wolnego portu USB w
Page 21
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
21
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
komputerze za pomocą dostarczonego przewodu komunikacyjnego ze złączem typu
USB. W przypadku systemu Windows instalowane są domyślne sterowniki systemu
obsługujące HID (ang. Human Input Device). Aktualne oprogramowanie oraz
procedura instalacyjna dostępne są na stronie internetowej www.ever.eu.
UWAGI EKSPLOATACYJNE
UWAGA! Zasilacze EASYLINE AVR USB posiadają klasę C2.
W warunkach domowych mogą wywoływać zakłócenia radiowe
i użytkownik może być zmuszony do zastosowania dodatkowych środków
zapobiegawczych.
UWAGA! Wewnątrz zasilacza nie ma żadnych elementów serwisowych
przeznaczonych dla użytkownika końcowego.
• Podstawowym zadaniem zasilacza UPS jest zapewnienie ciągłości zasilania
podłączonych do jego wyjść urządzeń w przypadku wystąpienia
nieprawidłowości lub zaników napięcia sieciowego – zasilanie awaryjne (praca
buforowa). Z uwagi na określoną liczbę cykli ładowania/rozładowania
akumulatorów nie zaleca się używania zasilacza UPS do pracy cyklicznej jako
np. magazynów energii (powtarzane cykle rozładowywania i ładowania
akumulatorów, gdy UPS jest podstawowym źródłem zasilania).
Eksploatowanie zasilacza w taki sposób wpływa na naturalne zużycie
akumulatorów niepodlegające gwarancji.
• Dla uzyskania maksymalnej żywotności i niezawodności akumulatorów nie
zaleca się pozostawianie zasilacza UPS przez dłuższy okres z rozładowanymi
akumulatorami.
• W przypadku wyłączania zasilania na stanowisku gdzie znajduje się zasilacz
UPS (np. po zakończeniu pracy) w celu ochrony zasilacza przed codziennym
rozładowywaniem akumulatorów zaleca się wyłączyć również zasilacz UPS.
Pozostawienie włączonego zasilacza skutkuje cyklicznym rozładowywaniem
akumulatorów, które ma wpływa na ich żywotność.
Page 22
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
22
WSPÓŁPRACA Z AGREGATAMI PRĄDOTWÓRCZYMI
Zasilacze UPS serii EASYLINE AVR USB są urządzeniami klasy LINE -
INTERACTIVE (VI), synchronizującymi się z napięciem sieci energetycznej.
Z założenia zasilacz toleruje zmiany napięcia sieci w zakresie ~170 - 280 V oraz
zmiany częstotliwości w zakresie ± 5 Hz w odniesieniu do częstotliwości znamionowej
50 Hz. Agregaty prądotwórcze charakteryzują się zmienną częstotliwością napięcia
wyjściowego, która jest uzależniona od zmian wartości obciążenia. Jeśli zmiany
częstotliwości napięcia wejściowego (wyjściowego agregatu) wykroczą poza granicę
założonej tolerancji (tj. ± 5 Hz), to parametry napięcia wejściowego zostaną uznane za
niewłaściwe i zasilacz przełączy się na pracę bateryjną.
WYKORZYSTANIE FILTRA TELEKOMUNIKACYJNEGO (w modelu 650 / 850)
W celu zabezpieczenia linii telefonicznej oraz przyłączonego sprzętu, takiego jak
modem lub telefon, zasilacze typu EASYLINE 650 / 850 AVR USB wyposażone zostały
w filtr przeciwprzepięciowy chroniący podłączone urządzenia przed skutkami przepięć
występujących w linii telefonicznej. Do właściwej współpracy filtra z chronionym
urządzeniem konieczne jest podłączenie urządzenia z filtrem za pomocą przewodu
zakończonego końcówkami RJ11 lub RJ12. Do drugiego wejścia filtra należy
podłączyć przewód istniejącej linii telefonicznej. Filtr jest symetryczny, więc nie ma
znaczenia, do którego z dwóch gniazd zostanie podłączona linia telefoniczna.
WYKORZYSTANIE FILTRA LAN (w modelu 1200 / 2200)
W celu zabezpieczenia linii ETHERNET UTP oraz przyłączonego sprzętu, zasilacze
typu EASYLINE 1200 / 2200 AVR USB wyposażone zostały w filtr
przeciwprzepięciowy chroniący podłączone urządzenia przed skutkami przepięć. Do
właściwej współpracy filtra z chronionym urządzeniem, konieczne jest podłączenie
urządzenia z filtrem za pomocą przewodu zakończonego końcówkami RJ45. Do
drugiego wejścia filtra należy podłączyć przewód istniejącej linii ETHERNET UTP. Filtr
jest symetryczny, więc nie ma znaczenia, do którego z dwóch gniazd zostanie
podłączona linia ETHERNET UTP.
PRZECHOWYWANIE, KONSERWACJA I TRANSPORT
Zasilacz należy przechowywać w chłodnym i suchym miejscu, ustawiony w pozycji
roboczej, z całkowicie naładowanymi akumulatorami:
Page 23
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
23
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
• w temperaturze od 0°C ÷ +30°C akumulator należy ładować co 6 miesięcy;
• w temperaturze od +30°C ÷ +40°C akumulator należy ładować co 3 miesiące.
• w celu utrzymania sprawności akumulatorów należy co 6 miesięcy odłączyć
zasilanie w celu rozładowania akumulatorów (przy podłączonym obciążeniu)
i ponownie je naładować.
Zasilacz powinien być transportowany w oryginalnym opakowaniu, w warunkach
zgodnych ze specyfikacją wyrobu. W przypadku braku opakowania firma
EVER Sp. z o.o. nie ponosi odpowiedzialności za uszkodzenia mechaniczne powstałe
w wyniku transportu.
UTYLIZACJA
Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym
przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego
konsekwencji, wynikających z obecności składników niebezpiecznych oraz
niewłaściwego składowania i przetwarzania takiego sprzętu.
Ust. z dn. 29.07.2005 r. o zużytym sprzęcie elektrycznym i elektronicznym Art. 22.1 pkt 1,2.
Przekreślony symbol pojemnika na śmieci oznacza, że na terenie Unii
Europejskiej po zakończeniu użytkowania produktu należy się go
pozbyć w osobnym, specjalnie do tego przeznaczonym punkcie.
Dotyczy to zarówno samego urządzenia, jak i akcesoriów
oznaczonych tym symbolem. Nie należy wyrzucać tych produktów razem z nie
sortowanymi odpadami komunalnymi.
Sposób bezpiecznego usunięcia akumulatora z urządzenia:
Akumulator powinien być usunięty z urządzenia przez autoryzowany serwis lub
uprawnionego elektryka).
Page 24
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
24
PARAMETRY TECHNICZNE
PARAMETRY \ TYP
EASYLINE 650 AVR
USB
EASYLINE 850 AVR
USB
EASYLINE 1200 AVR
USB
EASYLINE 2200 AVR
USB
Indeks
T/EASYTO000K65/00
T/EASYTO000K85/00
T/ EASYTO -
001K20/00
T/EASYTO002K20/00
Moc wyjściowa (pozorna / czynna) 1)
650 VA
360 W
850 VA
480 W
1200 VA
600 W
2200 VA
1200 W
DANE OGÓLNE I ŚRODOWISKOWE
Topologia
VI (line interactive)
Liczba faz napięcia (wejście / wyjście)
1 / 1
Typ obudowy
Tower
Temperatury pracy 2)
0 ÷ + 40 °C
Temperatury przechowywania
0 ÷ + 40 °C
Wilgotność względna w czasie pracy
0 ÷ 90 % (bez kondensacji)
Wilgotność względna w czasie przechowywania
0 ÷ 90 % (bez kondensacji)
Wysokość n.p.m. 3)
Do 2000 m
Stopień ochrony
IP20
Środowisko pracy
Pomieszczenia biurowe / przemysłowe o niskim poziomie zanieczyszczeń
Chłodzenie
Naturalne
Wymuszone,
wewnętrzne
wentylatory
WEJŚCIE
Napięcie znamionowe (wartość skuteczna)
230 V AC
Zakres napięcia wejściowego (wartości
skuteczne) i tolerancja
170 ÷ 280 V AC ± 7 %
Prąd znamionowy
3 A
4 A
6 A
15 A
Częstotliwość znamionowa napięcia
wejściowego
50 Hz
Zakres częstotliwości i tolerancja
45 ÷ 55 Hz ± 1 Hz
Progi przełączania: sieć – UPS
170 ÷ 280 V AC ± 7 %
WYJŚCIE
Napięcie znamionowe (wartość skuteczna)
230 V AC
Zakres napięcia wyjściowego (wartości
skuteczne) i tolerancja – praca sieciowa
230 V AC ± 10 %
Zakres napięcia wyjściowego (wartości
skuteczne) i tolerancja – praca rezerwowa
230 V AC ± 10 %
Prąd znamionowy
2,8 A
3,7 A
5,3 A
10 A
Automatyczna regulacja napięcia (AVR) 4)
+/- 10%
Kształt napięcia wyjściowego (przy pracy
rezerwowej / sieciowej)
Schodkowa aproksymacja sinusoidy / Tak jak na wejściu
Częstotliwość znamionowa napięcia
wyjściowego
50 Hz
Zakres częstotliwości (tolerancja) – praca
sieciowa
Synchronicznie z siecią
Zakres częstotliwości (tolerancja) – praca
rezerwowa
50 Hz ± 1Hz
Filtracja napięcia wyjściowego
RC
Progi przełączania: UPS – sieć
176 V ÷ 274 V AC ± 7 %
Czas przełączenia na pracę rezerwową
< 6 ms
Czas powrotu na pracę sieciową
0 ms
AKUMULATORY I CZASY PODTRZYMANIA
Akumulatory wewnętrzne
12 V / 7 Ah VRLA
12 V / 9 Ah VRLA
12 V / 7 Ah VRLA
12 V / 9 Ah VRLA
Liczba akumulatorów wewnętrznych
1 1 2
2
Dopuszczalna całkowita pojemność
akumulatorów wewnętrznych
7 Ah
9 Ah
7 Ah
9 Ah
Czas podtrzymania z baterii wewnętrznych
(80 % / 50 % Pmax)
2 / 8 min
2 / 6 min
4,5 / 11 min
2 / 6 min
Napięcie nominalne obwodu DC
12 V DC
12 V DC
24 V DC
24 V DC
Maksymalny czas ładowania baterii
wewnętrznych UPS - po 80% wyładowaniu
baterii*
6 h
Page 25
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
25
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2025-05-08 14:11
Typ 02
PARAMETRY \ TYP
EASYLINE 650 AVR
USB
EASYLINE 850 AVR
USB
EASYLINE 1200 AVR
USB
EASYLINE 2200 AVR
USB
Indeks
T/EASYTO000K65/00
T/EASYTO000K85/00
T/ EASYTO -
001K20/00
T/EASYTO002K20/00
Moc wyjściowa (pozorna / czynna) 1)
650 VA
360 W
850 VA
480 W
1200 VA
600 W
2200 VA
1200 W
PARAMETRY MECHANICZNE
Wymiary (wys. X szer. X gł.)
143 x 100 x 290 mm
195 x 139 x 365 mm
Masa zasilacza
4,4 kg
5,2 kg
8,9 kg
10,4 kg
Masa transportowa (brutto)
4,8 kg
5,6 kg
10,2 kg
12,3 kg
Wymiary transportowe (wys. X szer. X gł.)
230 x 140 x 345 mm
300 x 230 x 450 mm
Pozycja transportu
Pionowa
Maksymalna długość przewodów wyjściowych
< 10 m
ZABEZPIECZENIA
Zabezpieczenie wejściowe
Zabezpieczenie instalacji elektrycznej
Przeciwzwarciowe –
Bezpiecznik
automatyczny 8A /
250 V AC
Przeciwzwarciowe –
Bezpiecznik
automatyczny 15A /
250 V AC
Zabezpieczenie wyjściowe
Elektroniczne – przeciwzwarciowe i przeciążeniowe
WYPOSAŻENIE I FUNKCJE DODATKOWE
Przyłącze zasilania UPS
Przewód zakończony wtyczką z
uziemieniem 16 A
(PN-E-93201:1997) + uni-schuko
IEC320 C14
Przyłącza wyjściowe (liczba i typ gniazd)
2 x PN-E-93201
2 x PN-E-93201
2 x IEC 320 C13 (10 A)
Sygnalizacja
Akustyczno – optyczna; wyświetlacz LCD
Interfejsy komunikacyjne
USB
Filtr telekomunikacyjny – RJ11
Jest
Brak
Filtr teleinformatyczny (linii danych) – RJ45
Brak
LAN 10/100 Base-T
Oprogramowanie monitorująco-zarządzające
PowerSoft Professional
ZASTOSOWANE STANDARDY
Deklaracje
CE
Normy
PN-EN 62040-1:2009, PN-EN 62040-2:2008
Uwaga: Producent zastrzega sobie prawo do zmiany w/w parametrów bez uprzedniego powiadamiania.
* Czas ładowania do 90% pojemności baterii, po uprzednim rozładowaniu obciążeniem równym 80% Pmax (do wyłączenia się
zasilacza).
Uwagi:
1)
Dla normalnej pracy zasilacza obciążenie dołączone na jego wyjście nie powinno przekraczać 70% wartości podanej w tabeli.
Zapas mocy jest niezbędny dla zachowania ciągłości pracy dołączanych urządzeń w przypadku chwilowych skoków prądu
obciążenia.
2)
Z akumulatorami wewnętrznymi 5 ÷ 35 °C. Stałe narażenie zasilacza na działanie temperatury otoczenia powyżej +25°C
powoduje obniżenie żywotności baterii.
3)
Wraz ze wzrostem wysokości nad poziomem morza powyżej podanego limitu obniża się dopuszczalna moc obciążenia
zasilacza.
4)
Przy aktywnym systemie AVR zasilacz może pracować (w sposób ciągły) z obciążeniem do 70% jego mocy znamionowej. Po
przekroczeniu progu 70% po 25 minutach zasilacz sygnalizuje stan przeciążenia, natomiast po 30 minutach następuje jego
wyłączenie.
Page 26
Instrukcja obsługi zasilaczy UPS EVER z serii EASYLINE AVR USB
Typ 02
2025-05-08 14:11
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
26
INFORMACJE DOTYCZĄCE PRZEPISÓW I GWARANCJI
DEKLARACJA ZGODNOŚCI
Zasilacz wyprodukowano w PRC. Jego budowa jest zgodna z odpowiednimi normami
przedmiotowymi. Deklaracja zgodności zamieszczona jest na stronie internetowej
www.ever.eu.
GWARANCJA
Gwarancję urządzenia stanowi osobny dokument dołączony do produktu. Dokument
musi spełniać wszelkie wymogi formalne (np. należy wypełnić pola: numer fabryczny,
model/typ, data sprzedaży, pieczątka sprzedawcy).
Producent dołożył wszelkich starań, aby oferowane produkty były wolne od wad
materiałowych i wykonawczych na czas określony w dokumencie gwarancyjnym.
Zobowiązania firmy w ramach gwarancji ograniczają się do naprawy lub wymiany
produktów z takimi wadami. O sposobie usunięcia usterki decyduje producent.
Gwarancja nie obejmuje urządzeń uszkodzonych mechanicznie, w wyniku
zaniedbania lub niewłaściwego użytkowania oraz poddanych jakimkolwiek
modyfikacjom przez użytkownika.
Poza ustaleniami zawartymi w karcie gwarancyjnej firma EVER Sp. z o.o. nie ponosi
odpowiedzialności za straty bezpośrednie, pośrednie, szczególne, przypadkowe lub
następcze, wynikłe z użytkowania zasilacza, nawet w razie nie uprzedzenia
o możliwościach powstania takich strat. Firma nie ponosi odpowiedzialności za żadne
koszty, takie jak utrata zysków lub dochodów, sprzętu, użytkowania sprzętu,
oprogramowania, danych, koszty produktów zastępczych, roszczenia stron trzecich
oraz inne.
Loading...
