Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
2
SPIS TREŚCI
SPIS TREŚCI ........................................................................................................................................................ 2
WSTĘP .................................................................................................................................................................. 3
OGÓLNA CHARAKTERYSTYKA ZASILACZA ........................................................................................... 4
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA ................................................................................................. 5
OPIS ZASILACZA ............................................................................................................................................. 11
ROZPAKOWANIE .............................................................................................................................................. 11
Zawartość opakowania .................................................................................................................................11
BUDOWA ZASILACZA ..................................................................................................................................... 12

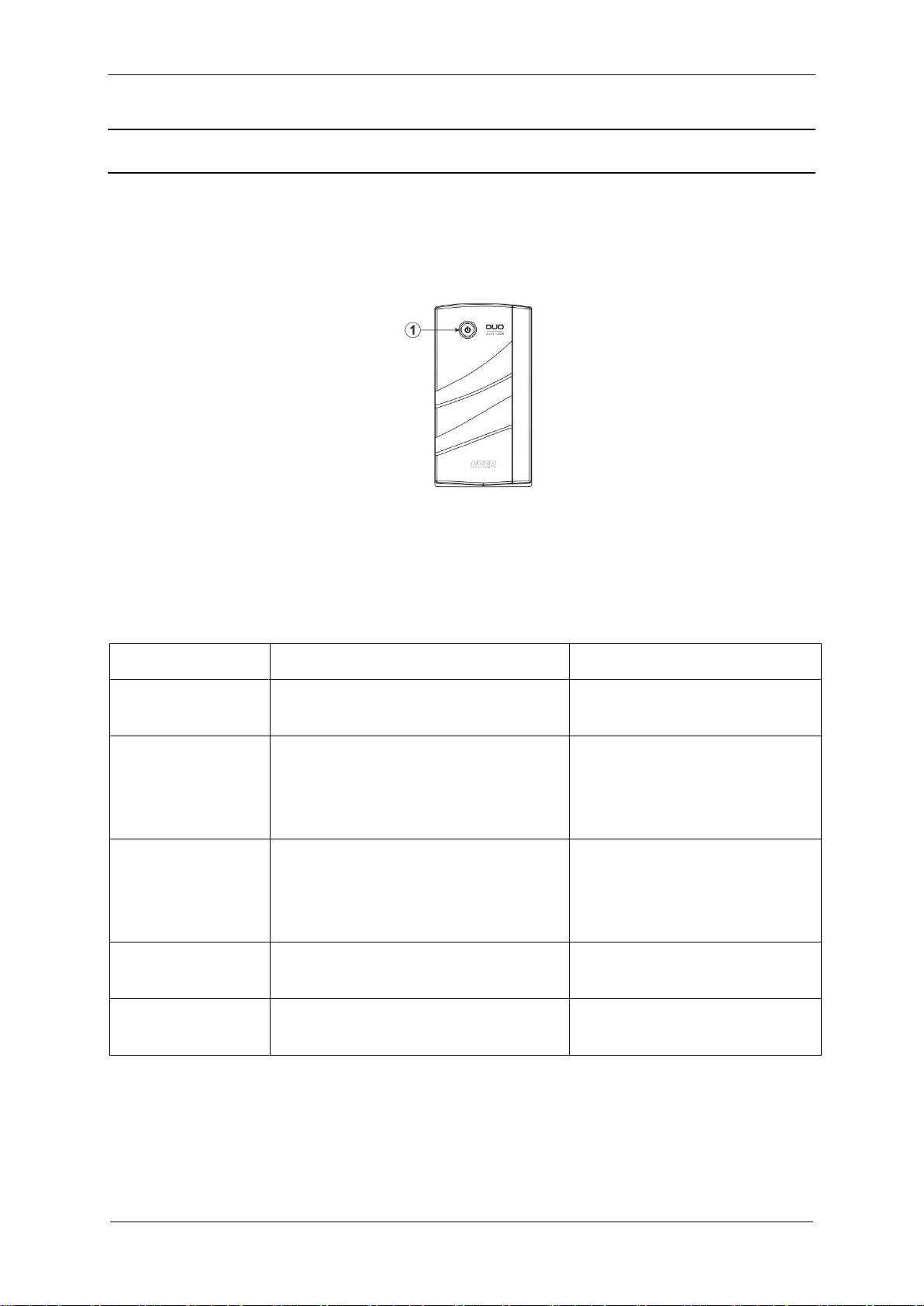

Panel przedni ................................................................................................................................................12
Dezaktywacja i aktywacja sygnalizacji dźwiękowej .............................................................................. 13
Panel tylny ....................................................................................................................................................14
TRYBY PRACY ZASILACZA ............................................................................................................................ 14
ZABEZPIECZENIA ............................................................................................................................................. 16
Przeciążeniowe .............................................................................................................................................16
Przeciwzwarciowe ........................................................................................................................................16
Przeciwprzepięciowe ....................................................................................................................................16
INSTALACJA ZASILACZA ............................................................................................................................. 17
MONTAŻ ZASILACZA ...................................................................................................................................... 17
Instalacja wejściowa ............................................................................................................................................. 17
Instalacja wyjściowa ............................................................................................................................................. 18
PIERWSZE URUCHOMIENIE ZASILACZA .................................................................................................... 19
URUCHOMIENIE UPS (zasilanie z sieci) ........................................................................................................... 20
URUCHOMIENIE UPS Z BATERII (zimny start) .............................................................................................. 20
WYŁĄCZENIE UPS ............................................................................................................................................ 21
WSPÓŁPRACA ZASILACZA Z KOMPUTEREM ........................................................................................ 21
KOMUNIKACJA POPRZEZ USB HID .............................................................................................................. 22
UWAGI EKSPLOATACYJNE ......................................................................................................................... 22
WSPÓŁPRACA Z AGREGATAMI PRĄDOTWÓRCZYMI .............................................................................. 23
PRZECHOWYWANIE, KONSERWACJA I TRANSPORT .............................................................................. 23
UTYLIZACJA ...................................................................................................................................................... 24
PARAMETRY TECHNICZNE ......................................................................................................................... 26
DIAGNOSTYKA BŁĘDÓW ZGŁASZANYCH PRZEZ UPS ....................................................................... 28
INFORMACJE DOTYCZĄCE PRZEPISÓW I GWARANCJI .................................................................... 29
DEKLARACJA ZGODNOŚCI ............................................................................................................................ 29
GWARANCJA ..................................................................................................................................................... 29
Page 3
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
3
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
WSTĘP
Dziękujemy Państwu za zakup zasilacza UPS EVER DUO 550 PL AVR USB.
Zasilacz ten został zaprojektowany w taki sposób, aby jak najlepiej spełnić wszelkie
Państwa oczekiwania dotyczące zabezpieczenia przed skutkami awarii zasilania.
Niniejsza instrukcja zawiera informacje dotyczące obsługi urządzenia oraz zasad
bezpiecznego użytkowania. Dokładne zapoznanie się z instrukcją przed
rozpoczęciem eksploatacji zasilacza UPS EVER DUO 550 PL AVR USB z
pewnością pomoże w jego prawidłowej obsłudze.
Zasilacz zabezpiecza podłączone do niego urządzenia przed spadkami oraz
zanikami napięcia w sieci, tym samym zapewniając dłuższe i pewniejsze działanie
podłączonego sprzętu.
Głównym przeznaczeniem zasilaczy UPS EVER DUO 550 PL AVR USB są:
komputery PC, sieci i urządzenia telekomunikacyjne (WiFi), monitory, oraz
urządzenia fiskalne.
Page 4
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
4
OGÓLNA CHARAKTERYSTYKA ZASILACZA
Zasilacze z serii DUO 550 PL AVR USB, są urządzeniami klasy LINEINTERACTIVE, przeznaczonymi do współpracy z urządzeniami zasilanymi z
jednofazowej sieci energetycznej ~230 V. UPS-y nie wyłączają się automatycznie
nawet przy braku podłączonych urządzeń do gniazd wyjściowych, dlatego można
nimi zasilać urządzenia o dowolnie małym poborze mocy.
Nie zaleca się stosowania tych zasilaczy do dużych odbiorników telewizyjnych,
drukarek laserowych i innych podobnych wyrobów, które impulsowo pobierają dużo
większą moc od mocy zasilacza.
Poza doskonałą wydajnością i niezawodnością zasilacze DUO 550 PL AVR USB
oferują ewidentne korzyści, do których należą:
Układ automatycznej regulacji napięcia sieciowego AVR (podwyższający i
obniżający) – umożliwia dostosowanie nieprawidłowego napięcia wejściowego
do poziomu akceptowalnego przez odbiorniki (bez użycia akumulatorów).
Automatyczny restart po rozładowaniu akumulatorów i po powrocie napięcia
zasilającego.
Interfejs komunikacyjny HID USB – możliwość współpracy UPS-a z innymi
urządzeniami bez konieczności instalowania oprogramowania.
„Zimny start” – możliwość uruchomienia UPS bez podłączonego zasilania z
sieci.
Mikroprocesorowa kontrola parametrów.
Filtracja napięcia sieciowego.
Sygnalizacja akustyczno - optyczna określonych stanów pracy UPS
Oprogramowanie PowerSoft do kontroli pracy zasilacza i automatycznego
zamykania systemu.
Page 5
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
5
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
UWAGA! Przed przystąpieniem do realizacji procedur zawartych
w niniejszej instrukcji należy zapoznać się z ogólnymi (jak również
zawartymi w tym dokumencie) instrukcjami bezpieczeństwa
i informacjami z zakresu BHP, środowiska i uregulowań prawnych oraz
przestrzegać zamieszczone w nich uwagi i zalecenia.
UWAGA! Wszelkie czynności naprawcze dokonywane przez
użytkownika są zabronione i grożą utratą zdrowia lub życia. Wszystkie
naprawy oraz wymiana baterii powinny być dokonywane wyłącznie przez
wykwalifikowany personel serwisu, posiadający odpowiednie
uprawnienia wymagane obowiązującymi przepisami prawa.
UWAGA! Praca urządzenia oraz jego magazynowanie powinny
odbywać się w warunkach zgodnych ze specyfikacją urządzenia
(dokumentacją techniczną).
UWAGA! Całkowite odłączenie urządzenia od sieci zasilania następuje
dopiero po odłączeniu przewodu zasilającego (wyjęciu wtyczki z gniazda
sieci zasilającej).
UWAGA! Urządzenie jest wyposażone w wewnętrzne źródło energii
(baterie). Na wyjściu może być napięcie nawet wówczas, gdy urządzenie
nie jest podłączone do sieci.
UWAGA! Użytkownik powinien umieścić etykiety ostrzegające na
wszystkich sieciowych rozłącznikach izolacyjnych zasilania pierwotnego,
zainstalowanych daleko od UPS, aby ostrzec personel serwisu
elektrycznego, że obwód zasila UPS. Na etykiecie ostrzegawczej należy
umieścić tekst podany poniżej lub równoważny:
PRZED PRZYSTĄPIENIEM DO PRACY W TYM OBWODZIE ODŁĄCZYĆ
SYSTEM BEZPRZERWOWEGO ZASILANIA (UPS).
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
A) Uwagi ogólne
Page 6
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
6
UWAGA! Otwarcie obudowy urządzenia grozi porażeniem prądem.
UWAGA! Nie wolno dotykać żadnych złącz elektrycznych
i wewnętrznych elementów metalowych zanim nie zostanie odłączone
zasilanie.
UWAGA! Wszystkie otwory i przestrzenie umożliwiające dostęp do złącz
połączeń elektrycznych UPS muszą być zasłonięte (przeznaczonymi do
tych celów osłonami). Niezastosowanie się do tych wymagań może
spowodować zagrożenie dla zdrowia bądź życia dotykających złącz
osób lub uszkodzenie urządzenia.
UWAGA! Przy wystąpieniu zwarcia duży prąd może spowodować
poważne oparzenia.
UWAGA! Wewnątrz zasilacza nie ma żadnych elementów obsługowych
przeznaczonych dla użytkownika końcowego.
UWAGA! Zasilacze DUO 550 PL AVR USB nie są przeznaczone do
bezpośredniej pracy z urządzeniami medycznymi, podtrzymującymi
życie lub wpływającymi na zdrowie.
UWAGA! Przed dokonaniem instalacji zasilacza bezwzględnie należy
zapoznać się z zasadami BHP przy urządzeniach elektrycznych
o napięciu do 1 kV.
UWAGA! Przed podłączaniem przewodów bądź tworzeniem połączeń
w zasilaczu UPS lub w instalacji elektrycznej należy sprawdzić, czy na
zaciskach elektrycznych i przewodach w układzie nie występują
niebezpieczne napięcia.
B) Uwagi instalacyjne
Page 7
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
7
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
UWAGA! Zasilacz może być podłączony tylko do gniazda zasilającego
instalacji ~230 V wyposażonego w złącze uziemiające (bolec). Instalacja
budynku, do której jest podłączony zasilacz, musi być wyposażona
w ochronę przed przeciążeniem oraz zwarciem.

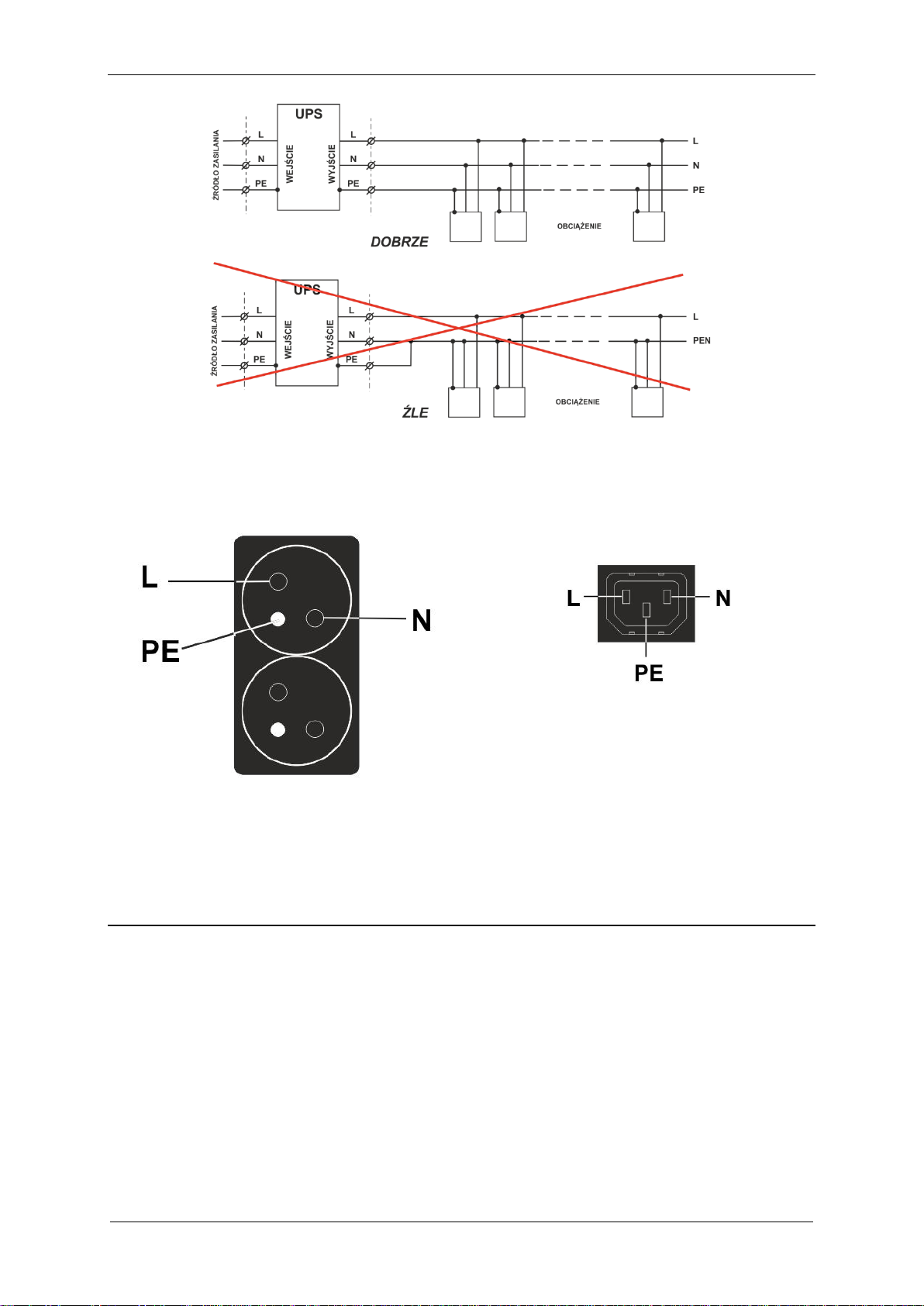

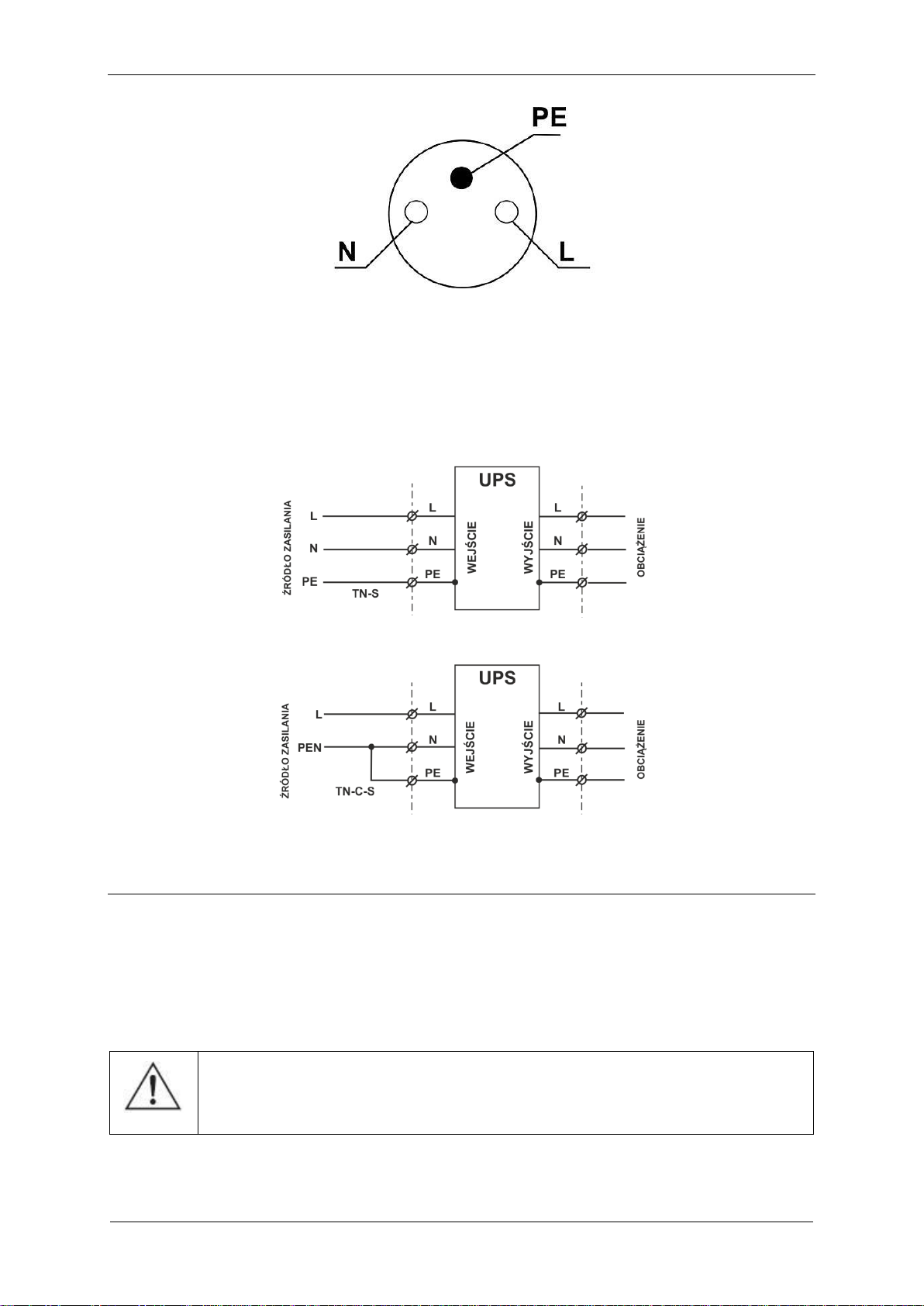

UWAGA! Po stronie wejściowej zasilacza dopuszczalne są tylko
konfiguracje sieci typu TN-S lub TN-C-S, natomiast po stronie wyjściowej
zasilacza dopuszczalna jest tylko konfiguracja sieci typu TN-S.
UWAGA! Do podłączenia nie należy stosować dodatkowych
przedłużaczy.
UWAGA! Urządzenia nie wolno instalować w pobliżu materiałów
łatwopalnych!
W warunkach zagrażających zdrowiu i/lub życiu nigdy nie należy pracować
samodzielnie.
W chwilę po przeniesieniu zasilacza UPS z zimnego do ciepłego otoczenia może
pojawić się kondensacja pary wodnej. Przed instalacją i eksploatacją UPS musi
być całkowicie suchy. Czas aklimatyzacji powinien wynosić co najmniej 2 godziny.
Nie instalować UPS ani modułów bateryjnych w wilgotnym otoczeniu.
Nie instalować UPS ani modułów bateryjnych w miejscu narażenia na
bezpośrednie działanie słońca bądź w pobliżu źródeł ciepła.
Nie blokować otworów wentylacyjnych w obudowie UPS – zachować zalecane
w instrukcji odstępy od otworów wentylacyjnych.
Przed podłączeniem urządzenia należy sprawdzić stan techniczny przewodów,
wtyków i gniazd zasilania oraz stan samego urządzenia.
Urządzenie musi być włączone do zawierającego tor ochronny PE obwodu
zasilania (gniazda) trójzaciskowego (biegun fazowy, neutralny i uziemienie).
Niezastosowanie się do tego zalecenia grozi porażeniem.
W celu zmniejszenia ryzyka porażenia prądem (w przypadku gdy nie można
sprawdzić uziemienia) urządzenie należy odłączyć od sieci przed instalacją lub
podłączeniem z innym osprzętem – podłączyć ponownie przewód zasilania
dopiero po wykonaniu wszystkich wymaganych połączeń.
Page 8
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
8
Urządzenie zasilane poprzez przewód z wtyczką posiada przewód uziemiający,
który odprowadza prąd upływowy od odbiorników. W przewodzie zasilającym
zasilacza UPS następuje sumowanie prądów upływu podłączonych na jego
wyjściu odbiorników. Sumaryczny prąd upływu może powodować zadziałanie
urządzeń ochronnych (wyłącznika różnicowoprądowego) i odłączenie zasilania
odbiorników.
Przy przyłączaniu i rozłączaniu przewodów przenoszących sygnał, aby uniknąć
możliwości porażenia na skutek dotykania dwóch powierzchni o różnym
potencjale elektrycznym, czynności należy (jeśli to możliwe) wykonywać jedną
ręką.
W celu zachowania zgodności z dyrektywą EMC dla produktów sprzedawanych
w Europie przewody podłączone na wyjściu zasilacza nie powinny być dłuższe niż
10 metrów.
Przewody łączące należy prowadzić w taki sposób, by nikt nie mógł ich nadepnąć
ani się o nie potknąć.
Aby ograniczyć ryzyko pożaru, należy wykonywać połączenia wyłącznie do
obwodu (instalacji elektrycznej) o obciążalności adekwatnej do podłączanych
obciążeń i zaopatrzonego w właściwie dobrane zabezpieczenie nadprądowe.
Jednocześnie urządzenie rozłączające powinno mieć przynajmniej 3 mm odstęp
izolacyjny powietrzny.
C) Uwagi związane z pracą zasilacza
Podczas obsługi i użytkowania zasilacza należy stosować się do uwag BHP oraz
postępować zgodnie z wytycznymi zawartymi w instrukcji obsługi urządzenia.
Instrukcje należy wykonywać krok po kroku. Jeśli w trakcie wykonywania instrukcji
zawartych w niniejszym opracowaniu wystąpią jakiekolwiek problemy, należy
skontaktować się z serwisem EVER (www.ever.eu).
Nie odłączać uziemienia przy zasilaczu UPS ani na zaciskach instalacji
elektrycznej budynku, ponieważ zlikwiduje to uziemienie ochronne systemu UPS.
Na zaciskach wyjściowych zasilacza UPS napięcie może występować nawet
w przypadku, gdy system UPS nie jest podłączony do instalacji elektrycznej
budynku (z uwagi na zawartość baterii wewnętrznych).
Nie dopuszczać do przedostawania się cieczy i ciał obcych do wewnątrz UPS.
Page 9
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
9
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
OSTRZEŻENIE: Jest to UPS kategorii C2. W środowisku mieszkalnym ten
produkt może wywoływać zakłócenia odbioru radiowego i wtedy od użytkownika
można wymagać zastosowania dodatkowych środków zapobiegawczych.
D) Uwagi w zakresie konserwacji, napraw i awarii
W zasilaczu UPS występują napięcia niebezpieczne. Prace konserwacyjne może
wykonywać jedynie wykwalifikowany personel serwisowy.
UWAGA - ryzyko porażenia prądem. Nawet gdy urządzenie nie jest podłączone
do sieci zasilającej (zacisków instalacji elektrycznej), elementy wewnątrz UPS są
podłączone do baterii, co może stwarzać zagrożenie. Przed rozpoczęciem
jakichkolwiek prac serwisowych i/lub konserwacyjnych należy odłączyć baterie.
Sprawdzić, czy nie występuje niebezpieczne napięcie na wewnętrznych
elementach układu DC.
OSTRZEŻENIE: Baterie może wymieniać jedynie wykwalifikowany personel
serwisu, posiadający odpowiednie uprawnienia i środki ochrony wymagane
obowiązującymi przepisami prawa.
UWAGA - ryzyko porażenia prądem. Między obwodem baterii a punktem
uziemienia może występować niebezpieczne napięcie!
Baterie mają wysoki prąd zwarciowy i stwarzają ryzyko porażenia prądem.
Podczas pracy z bateriami należy zachować następujące środki ostrożności:
－ zdjąć biżuterię, zegarki, pierścionki i inne metalowe przedmioty,
－ używać wyłącznie narzędzi z izolowanymi uchwytami.
Przy wymianie baterii należy zastosować tę samą liczbę i ten sam typ
akumulatorów. Istnieje niebezpieczeństwo eksplozji w przypadku zastosowania
akumulatorów niewłaściwego typu.
Zużytych baterii pozbywać się zgodnie z instrukcją.
OSTRZEŻENIE: Nie wrzucać akumulatorów do ognia, ponieważ grozi to
eksplozją.
OSTRZEŻENIE: Otwarcie lub uszkodzenie akumulatorów grozi wyciekiem
elektrolitu, który jest szkodliwy dla skóry oraz oczu i może też być toksyczny.
Przy wymianie bezpiecznika stosować bezpiecznik tego samego typu i o tych
samych parametrach, aby uniknąć zagrożenia pożarem oraz uszkodzeń w sieci
zasilającej.
Page 10
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
10
Przed przystąpieniem do czyszczenia urządzenia należy odłączyć je od sieci. Nie
używać środków czyszczących w płynie i aerozolu.
Demontaż UPS może wykonywać tylko wykwalifikowany personel.
E) Uwagi dotyczące transportu i przechowywania

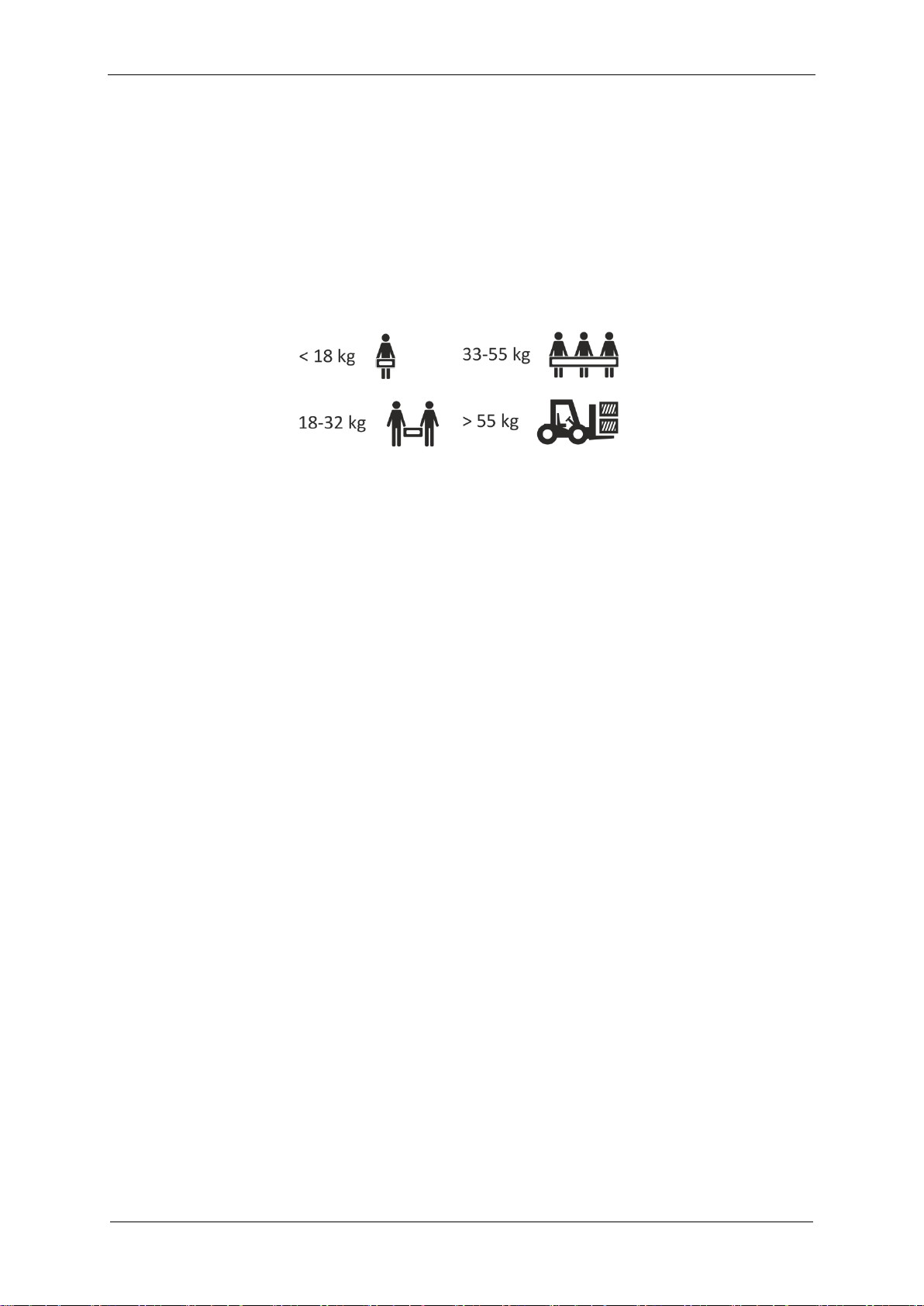

Przy transporcie i przenoszeniu należy zachować szczególną ostrożność.
Nie należy przenosić ciężkiego sprzętu samodzielnie
UPS można przewozić jedynie w oryginalnym opakowaniu (aby zabezpieczyć
urządzenie przed wstrząsami i uderzeniami).
Praca urządzenia oraz jego magazynowanie powinny odbywać się w warunkach
zgodnych ze specyfikacją urządzenia. Zasilacz UPS należy przechowywać
w dobrze wentylowanym i suchym pomieszczeniu.
Jeśli zasilacz UPS jest przechowywany przez dłuższy czas, należy doładowywać
baterie przynajmniej co 6 miesięcy. Realizację procedur ładowania należy
udokumentować.
Należy sprawdzić datę ładowania baterii. Jeśli upłynie termin i baterie nigdy nie
były doładowywane, nie wolno używać zasilacza UPS. Należy wówczas
skontaktować się z przedstawicielem serwisowym.
Page 11
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
11
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
UWAGA! Urządzenie jest dostarczane z podłączonymi akumulatorami
(bateriami).
UWAGA! Rozpakowywanie urządzenia w niskich temperaturach może
wywołać kondesację pary wodnej na jego elementach. Nie należy
instalować zasilacza, dopóki jego wnętrze i obudowa nie będą całkowicie
suche (z uwagi na ryzyko porażenia prądem).
OPIS ZASILACZA
ROZPAKOWANIE
Przy odbiorze zasilacza należy dokonać jego oględzin. Pomimo, że produkt jest
solidnie opakowany, sprzęt mógł ulec uszkodzeniu na skutek wstrząsów podczas
transportu. W przypadku stwierdzenia uszkodzeń należy powiadomić przewoźnika
lub sprzedawcę oraz sporządzić protokół szkody, wykonać zdjęcia uszkodzeń.
W celu ewentualnego późniejszego transportu należy zachować opakowanie.
Zawartość opakowania
Należy sprawdzić zawartość opakowania. W opakowaniu powinny znajdować się:
zasilacz,
skrócona instrukcja obsługi,
karta gwarancyjna,
przewód komunikacji USB do połączenia zasilacza z komputerem - 1 szt.
Page 12
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
12
Rysunek 1: Elementy panelu przedniego
Zdarzenie
Sygnalizacja akustyczna
Sygnalizacja optyczna
Tryb SIECIOWY
(normalny)
Brak sygnalizacji akustycznej.
Podświetlenie przycisku w kolorze
zielonym.
Tryb REZERWOWY
(praca bateryjna)
Sygnał dźwiękowy co 30 sekund. Możliwość
aktywacji / dezaktywacji sygnalizacji poprzez
dwukrotne naciśnięcie przycisku zasilania
(wyłącznika urządzenia) w czasie < 2s.
Pulsowanie podświetlenia przycisku w
kolorze żółtym co 30 sekund.
Niski poziom
akumulatora (baterii)
Sygnał dźwiękowy co 2 sekundy. Możliwość
aktywacji / dezaktywacji sygnalizacji poprzez
dwukrotne naciśnięcie przycisku zasilania
(wyłącznika urządzenia) w czasie < 2s.
Pulsowanie podświetlenia przycisku w
kolorze żółtym co 2 sekundy.
Przeciążenie
Sygnał dźwiękowy co 0,5 sekundy.
Pulsowanie podświetlenia przycisku w
kolorze czerwonym co 0,5 sekundy.
Awaria
Ciągły sygnał dźwiękowy.
Podświetlenie przycisku w kolorze
czerwonym.
BUDOWA ZASILACZA
Panel przedni
Elementy panelu przedniego zasilacza wraz z ich opisem przedstawiono na rys. 1.
W tabeli 1 przedstawiono opis sygnalizacji akustyczno – optycznej określonych
stanów pracy UPS.
1. Wyłącznik urządzenia wraz z sygnalizacją optyczną określonych stanów pracy
zasilacza.
Tabela 1. Sygnalizacja akustyczno - optyczna określonych stanów UPS
Page 13
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
13
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
Dezaktywacja i aktywacja sygnalizacji dźwiękowej
Istnieje możliwość wyłączenia sygnalizacji dźwiękowej w przypadku gdy zasilacz
pracuje w trybie REZERWOWYM lub zgłaszany jest niski poziom akumulatora
(baterii). W pozostałych przypadkach sygnalizacja dźwiękowa jest aktywna (pomimo
wcześniejszej jej dezaktywacji).
W celu wyłączenia sygnalizacji dźwiękowej należy w czasie poniżej 2 s dwukrotnie
nacisnąć wyłącznik urządzenia. Potwierdzeniem dokonanej dezaktywacji sygnalizacji
jest podwójny sygnał dźwiękowy.
Przywrócenie aktywności sygnalizacji dźwiękowej następuje po ponownym
dwukrotnym naciśnięciu wyłącznika urządzenia w czasie poniżej 2 s. Potwierdzeniem
dokonanej aktywacji sygnalizacji jest krótki pojedynczy sygnał dźwiękowy.
Dezaktywację i aktywację sygnalizacji dźwiękowej dokonać można również za
pomocą zewnętrznego systemu zarządzającego (PowerSoft).
Page 14
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
14
1. Gniazda wyjściowe:
PN-E-93201 (10 A)
IEC 320 C13 (10 A)
2. Bezpiecznik automatyczny
3. Port komunikacyjny USB
4. Przewód zasilający

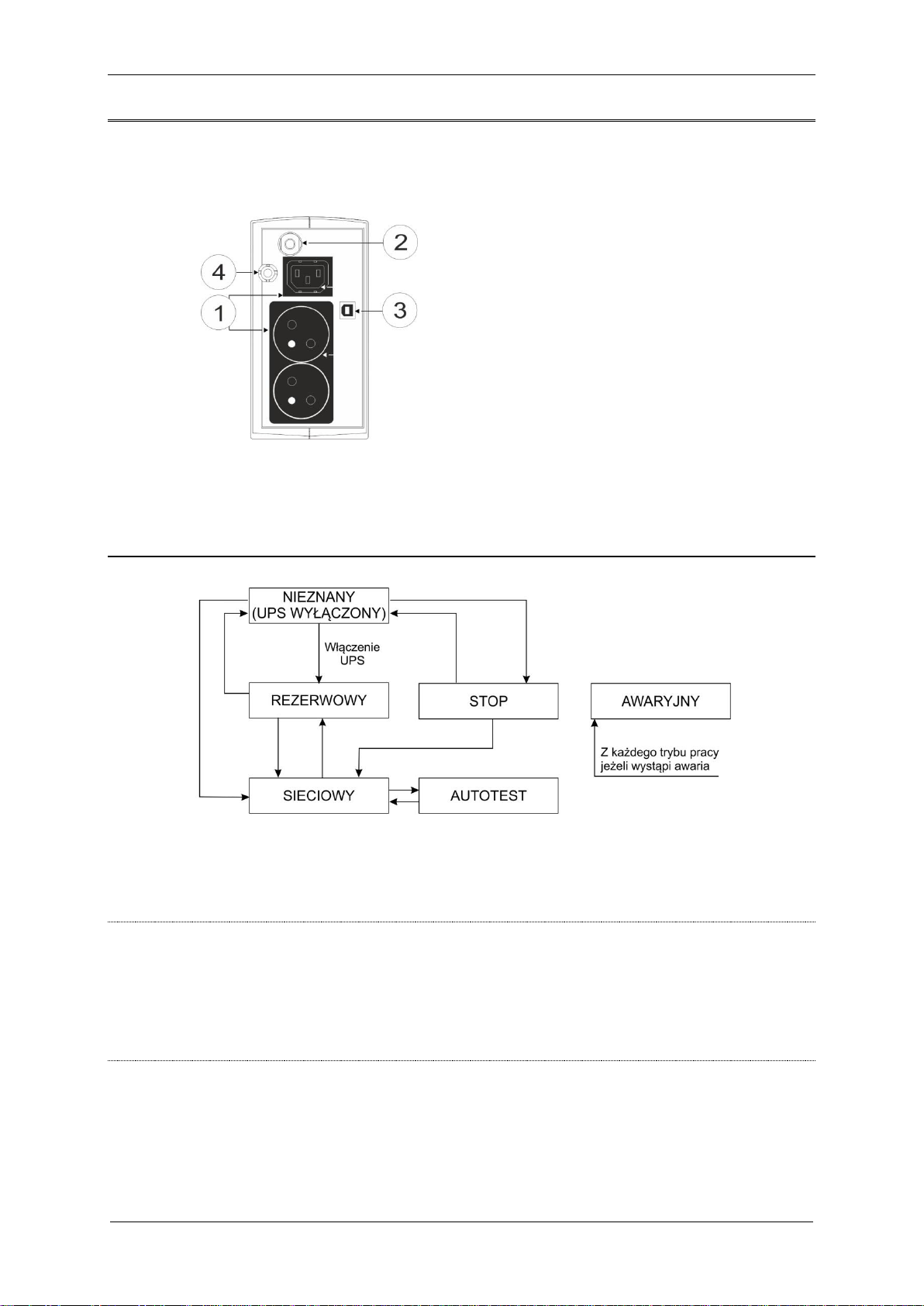

Rysunek 2: Widok panelu tylnego
Panel tylny
Elementy panelu tylnego zasilacza DUO 550 PL AVR USB przedstawiono na
poniższym rysunku.
TRYBY PRACY ZASILACZA
Rysunek 3: Zależności trybów pracy zasilacza
Tryb STOP
Zasilacz jest logicznie wyłączony (za pomocą wyłącznika na panelu
przednim), napięcie w sieci zasilającej spełnia kryteria poprawności sieci. Aktywne są
mechanizmy konserwacji baterii. Brak napięcia na gniazdach wyjściowych zasilacza.
Tryb NIEZNANY
Przejście do trybu NIEZNANEGO z trybu REZERWOWEGO następuje w
przypadku rozładowania akumulatorów, albo poprzez wymuszenie z zewnętrznego
systemu zarządzającego (PowerSoft). Przełączenie następuje po zdefiniowanym
czasie w oprogramowaniu zarządzającym. Zasilacz pozostaje w tym trybie, jeżeli w
Page 15
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
15
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
sieci zasilającej brak jest napięcia spełniającego kryteria poprawności sieci
(nieprawidłowa wartość napięcia i częstotliwości). Po pojawieniu się napięcia o
prawidłowych parametrach zasilacz samoczynnie przełączy się do trybu
SIECIOWEGO.
Przejście zasilacza z trybu STOP do trybu NIEZNANEGO następuje, jeżeli w sieci
zasilającej brak jest napięcia spełniającego kryteria poprawności sieci (nieprawidłowa
wartość napięcia i częstotliwości). Po pojawieniu się napięcia o prawidłowych
parametrach zasilacz samoczynnie przełączy się do trybu STOP.
Tryb SIECIOWY (NORMALNY )
Aby zasilacz znajdował się w trybie SIECIOWYM (NORMALNYM) napięcie w
sieci zasilającej musi spełniać kryteria poprawności sieci (prawidłowa wartość
napięcia i częstotliwości). Zasilacz dostarcza energię do wyjścia oraz doładowuje
akumulatory.
W przypadku, gdy występuje obniżenie lub podwyższenie napięcia zasilającego UPS
na wyjściu zasilacza obecne jest napięcie sieci po przefiltrowaniu i podwyższeniu lub
obniżeniu przez system AVR. Jeżeli napięcie sieci jest nieprawidłowe (za mała lub za
duża wartość napięcia, częstotliwość poza zakresem pracy), zasilacz przechodzi do
trybu pracy rezerwowej.
Tryb REZERWOWY (PRACA BATERYJNA)
Jeżeli napięcie w sieci zasilającej nie spełnia kryteriów poprawności sieci,
zasilacz przechodzi do trybu REZERWOWEGO (tryb pracy bateryjnej). W trybie
REZERWOWYM falownik dostarcza energię zgromadzoną w akumulatorach (po jej
przetworzeniu) na wyjście. Czas dostarczania energii zależy od ilości energii
zgromadzonej w akumulatorach. Po rozładowaniu akumulatorów zasilacz wyłączy
się, a odbiorniki nie będą zasilane. W momencie przywrócenia napięcia zasilającego
nastąpi ponowne załączenie zasilacza.
Tryb AWARYJNY
Przejście do trybu AWARYJNEGO może być spowodowane przeciążeniem,
zwarciem na wyjściu lub wystąpieniem błędów wewnętrznych. Zasilacz zostaje
logicznie wyłączony i wymaga ingerencji użytkownika (wyłączenie i ponowne
włączenie za pomocą wyłącznika na panelu przednim).
Page 16
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
16
Tryb AUTOTEST
Przejście do trybu AUTOTESTU może nastąpić z trybu SIECIOWEGO
poprzez wymuszenie z zewnętrznego systemu zarządzającego (PowerSoft).
W trybie tym dokonywana jest weryfikacja podzespołów zasilacza. Czas trwania
autotestu wynosi 10 s.
ZABEZPIECZENIA
Przeciążeniowe
Dla pracy sieciowej oraz bateryjnej przy obciążeniu powyżej 110% mocy
znamionowej zasilacz wskazuje stan przeciążenia przerywanym sygnałem
dźwiękowym oraz pulsowaniem podświetlenia przycisku w kolorze czerwonym co 0,5
sekundy.
W przypadku, gdy przeciążenie trwa dłużej niż 1 minuta, to zasilacz przechodzi do
trybu AWARYJNEGO. Zasilacz zasygnalizuje to ciągłym sygnałem dźwiękowym oraz
podświetleniem przycisku w kolorze czerwonym.
Jeśli stopień obciążenia przekracza 120% następuje natychmiastowe przejście
zasilacza do trybu AWARYJNEGO.
Przeciwzwarciowe
W trybie pracy sieciowej zabezpieczenie zwarciowe stanowi bezpiecznik
umieszczony w tylnej części zasilacza.
W trybie pracy bateryjnej istnieje elektroniczne zabezpieczenie zwarciowe, które
w momencie zwarcia ogranicza prąd zwarciowy do poziomu bezpiecznego. Zasilacz
przechodzi to trybu AWARYJNEGO sygnalizując to ciągłym sygnałem dźwiękowym
oraz podświetleniem przycisku w kolorze czerwonym.
Przeciwprzepięciowe
Zasilacz posiada zabezpieczenie przeciwprzepięciowe na wejściu, które chroni
obwody odbiorników i obwody wewnętrzne zasilacza przed przepięciami,
spowodowanymi zjawiskami atmosferycznymi oraz zakłóceniami w sieci
energetycznej.
Page 17
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
17
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
UWAGA! Do podłączenia nie należy stosować dodatkowych
przedłużaczy.
UWAGA! Urządzenia nie wolno instalować w pobliżu materiałów
łatwopalnych!
UWAGA! Całkowite odłączenie zasilacza od sieci zasilania następuje
dopiero po wyjęciu wtyczki przewodu zasilającego z gniazda!
INSTALACJA ZASILACZA
Z uwagi na typ i sposób umiejscowienia bezpieczników zastosowanych w zasilaczu,
jako jeden ze stopni ochrony wykorzystywane są układy zabezpieczające w instalacji
budynku. Jest to niezbędne dla zapewnienia ochrony zwarciowej zasilacza.
Zasilacz może być podłączony tylko do gniazda zasilającego instalacji ~230 V
wyposażonego w złącze ochronne PE.
MONTAŻ ZASILACZA
Po rozpakowaniu urządzenia należy sprawdzić, czy nie jest ono uszkodzone.
Zasilacz powinien być używany tylko w pomieszczeniach, w których zapylenie,
temperatura i wilgotność są zgodne z jego specyfikacją. Przy wyborze miejsca
instalacji, należy wziąć pod uwagę masę urządzenia.
Do prawidłowej pracy zasilacza muszą być zapewnione odpowiednie warunki
chłodzenia. Z tego powodu odległość między zasilaczem a innymi obiektami nie
powinna być mniejsza niż 20 cm.
Gniazdo sieciowe, do którego podłączany jest zasilacz, powinno znajdować się
blisko zasilacza (maksymalna odległość 1,2 m) i powinno być łatwo dostępne dla
użytkownika.
Instalacja wejściowa
Aby podłączenie zasilacza było zgodne z instrukcją, ważny jest odpowiedni układ
wyprowadzeń gniazda zasilającego (rys. 4).
Page 18
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
18
UWAGA! Po stronie wyjściowej zasilacza dopuszczalna jest tylko
konfiguracja sieci typu TN-S.
Rysunek 4: Układ wyprowadzeń gniazda zasilającego
Na rysunku 5 przedstawione zostały sposoby prawidłowego podłączenia zasilacza
do różnego typu sieci zasilających (TN-S lub TN-C-S), różniących się sposobem
uziemienia.
Rysunek 5: Instalacja wejściowa zasilacza
Instalacja wyjściowa
O ile od strony wejścia zasilacza obydwa typy wyprowadzeń są dopuszczalne, to po
stronie wyjściowej instalacja wykonana niezgodnie z niniejszą instrukcją może
spowodować uszkodzenie zasilacza. Schemat poprawnie wykonanych połączeń
wyjściowych przedstawiono na rys. 6.
Page 19
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
19
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
Gniazdo PN-E-93201
Gniazdo IEC 320 C13
Rysunek 6: Instalacja wyjściowa zasilacza
Układ wyprowadzeń gniazd wyjściowych zasilacza przedstawiono na rysunku 7.
Rysunek 7: Układ wyprowadzeń gniazd wyjściowych zasilacza
PIERWSZE URUCHOMIENIE ZASILACZA
Przed uruchomieniem zasilacza UPS sprawdzić, czy łączna wartość mocy
znamionowych podłączanego sprzętu (odbiorników) nie przekracza znamionowej
mocy zasilacza, aby uniknąć jego przeciążenia. Następnie można przystąpić do
wykonania pozostałych czynności:
1. Ustawić zasilacz w docelowym miejscu pracy.
2. Za pomocą przewodu zasilającego podłączyć zasilacz do gniazda zasilania
sieciowego.
Page 20
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
20
UWAGA! Baterie zasilacza uzyskują pełną sprawność po około miesiącu
pracy sieciowej.
UWAGA! Dla uzyskania maksymalnej wydajności akumulatorów
zalecane jest ich uformowanie poprzez trzykrotne rozładowanie baterii
zasilacza i ponowne ich naładowanie.
3. Do gniazd wyjściowych zasilacza podłączyć te urządzenia, które mają być
zasilane (np. komputer + monitor).
4. Uruchomić zasilacz poprzez naciśnięcie wyłącznika (powyżej 1s) na panelu
przednim. Prawidłowo działający zasilacz, przy prawidłowych parametrach sieci
zasilającej, zasygnalizuje fakt włączenia podświetleniem przycisku w kolorze
zielonym oraz przerywanym sygnałem dźwiękowym (jeden długi, jeden krótki).
5. W celu doładowania baterii pozostawić zasilacz na co najmniej 4 godziny
załączony do sieci.
6. Uruchomić urządzenia podłączone do zasilacza.
Po zakończeniu tych czynności zasilacz rozpoczyna normalną pracę.
URUCHOMIENIE UPS (zasilanie z sieci)
Prawidłowo podłączony zasilacz uruchomić wykonując kolejno następujące
czynności:
1. Sprawdzić, czy przewód zasilający UPS jest podłączony.
2. Uruchomić zasilacz poprzez naciśnięcie wyłącznika (powyżej 1s) na panelu
przednim. Prawidłowo działający zasilacz, przy prawidłowych parametrach sieci
zasilającej, zasygnalizuje fakt włączenia podświetleniem przycisku w kolorze
zielonym z jednoczesnym przerywanym sygnałem dźwiękowym (jeden długi,
jeden krótki).
URUCHOMIENIE UPS Z BATERII (zimny start)
W celu uruchomienia zasilacza przy braku zasilania z sieci zasilającej (wykonanie
tzw. „zimnego startu”) należy:
1. Uruchomić zasilacz poprzez naciśnięcie wyłącznika (powyżej 1s) na panelu
przednim. Prawidłowo działający zasilacz zasygnalizuje fakt włączenia,
Page 21
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
21
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
podświetleniem przycisku w kolorze żółtym z jednoczesnym przerywanym
sygnałem dźwiękowym (jeden długi, jeden krótki).
2. Pulsowanie przycisku w kolorze żółtym z jednoczesnym przerywanym sygnałem
dźwiękowym co 30s oznacza pracę zasilacza w trybie REZERWOWYM (praca
bateryjna). Wszystkie urządzenia podłączone do UPS są zasilane i chronione.
Czas dostarczania energii do odbiorników zależy od ilości energii zgromadzonej
w akumulatorach.
WYŁĄCZENIE UPS
W celu wyłączenia zasilacza należy wykonać następujące czynności:
1. Wcisnąć i przytrzymać (powyżej 1s) przycisk na panelu przednim zasilacza.
2. Wyłączenie zasilacza sygnalizowane jest przerywanym sygnałem dźwiękowym
(jeden długi, dwa krótkie) z jednoczesnym wyłączeniem podświetlenia przycisku.
WSPÓŁPRACA ZASILACZA Z KOMPUTEREM
Zasilacze DUO 550 PL AVR USB wyposażone zostały w interfejs komunikacyjny
USB HID. W celu nawiązania komunikacji pomiędzy komputerem a zasilaczem
należy połączyć komputer z zasilaczem UPS za pomocą dostarczonego wraz z
zasilaczem przewodu USB.
Zarządzanie zasilaczem z zewnętrznych systemów (komputer PC) realizowane jest
za pomocą bezpłatnego oprogramowania PowerSoft. Oprogramowanie PowerSoft
zapewnia monitorowanie i konfigurację parametrów zasilacza, jak również posiada
funkcje zarządzania, tworząc razem z zasilaczem bezpieczne i pewne
zabezpieczenie przed przerwami w zasilaniu z sieci energetycznej, gwarantując
ciągłość pracy nienadzorowanym systemom informatycznym. PowerSoft umożliwia
także (z poziomu centralnego komputera zarządzającego) bezpieczne wyłączenie
innych komputerów, będących w zasięgu sieci LAN.
Różnorodność systemów operacyjnych, z jakimi oprogramowanie PowerSoft jest
kompatybilne, powinna spełnić wymagania większości małych i średnich
przedsiębiorstw.
Aktualne oprogramowanie oraz procedura instalacyjna dostępne są na stronie
internetowej www.ever.eu.
Page 22
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
22
UWAGA! Zasilacz posiada klasę C2. W warunkach domowych może
wywoływać zakłócenia radiowe i użytkownik może być zmuszony do
zastosowania dodatkowych środków zapobiegawczych.
UWAGA! Wewnątrz zasilacza nie ma żadnych elementów serwisowych
przeznaczonych dla użytkownika końcowego.
OSTRZEŻENIE! Chronić akumulatory przed ogniem z uwagi na
KOMUNIKACJA POPRZEZ USB HID
Zasilacz UPS może komunikować się z komputerem wyposażonym w porty USB za
pomocą oprogramowania zarządzającego współpracującego z urządzeniami HID.
W celu nawiązania komunikacji należy połączyć komputer z zasilaczem UPS za
pomocą dostarczonego wraz z zasilaczem przewodu USB.
UWAGI EKSPLOATACYJNE
Uszkodzenie plomby gwarancyjnej jest równoznaczne z utratą gwarancji dla
danego urządzenia.
Wszelkie naprawy powinny być przeprowadzane wyłącznie przez
wykwalifikowany personel serwisu, posiadający odpowiednie uprawnienia
wymagane obowiązującymi przepisami prawa.
Zasilacz może nie działać zgodnie z oczekiwaniami wtedy, gdy zasilane
urządzenie pobiera dużą moc impulsową. W praktyce oznacza to, iż niezależnie
od tego, że moc średnia zasilanego urządzenia zawiera się w zakresie mocy
akceptowanych przez zasilacz, urządzenie odbiorcze powoduje wyłączenie
zasilacza. Dzieje się tak dlatego, że zasilane urządzenie pobiera chwilowo moc
znacznie przekraczającą moc znamionową zasilacza, co powoduje wykrycie
przeciążenia i wyłączenie zasilacza.
Zaleca się, aby obsługa i kontrola akumulatorów były wykonywane przez
kompetentny personel, znający problem w odpowiednim zakresie i zachowujący
wymagane środki ostrożności.
Przy wymianie baterii należy zastosować tę samą liczbę i ten sam typ
akumulatorów. Istnieje niebezpieczeństwo eksplozji w przypadku zastosowania
akumulatorów niewłaściwego typu.
Page 23
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
23
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
możliwość eksplozji.
OSTRZEZENIE! Nie otwierać akumulatorów i chronić je przed
uszkodzeniami. Rozlany elektrolit jest szkodliwy dla skóry i oczu; może
być także toksyczny.
WSPÓŁPRACA Z AGREGATAMI PRĄDOTWÓRCZYMI
Zasilacze DUO 550 PL AVR USB są urządzeniami klasy LINE - INTERACTIVE (VI),
synchronizującymi się z napięciem sieci energetycznej. Z założenia zasilacz toleruje
zmiany napięcia sieci w zakresie ~162 - 290 V oraz zmiany częstotliwości w zakresie
± 5 Hz w odniesieniu do częstotliwości znamionowej 50 Hz. Agregaty prądotwórcze
charakteryzują się zmienną częstotliwością napięcia wyjściowego, która jest
uzależniona od zmian wartości obciążenia. Jeśli zmiany częstotliwości napięcia
wejściowego (wyjściowego agregatu) wykroczą poza granicę założonej tolerancji
(tj. ± 5 Hz), to parametry napięcia wejściowego zostaną uznane za niewłaściwe i
zasilacz przełączy się na pracę bateryjną.
PRZECHOWYWANIE, KONSERWACJA I TRANSPORT
Zasilacz należy przechowywać w chłodnym i suchym miejscu, ustawiony w pozycji
roboczej, z całkowicie naładowanymi akumulatorami:
w temperaturze od 0°C ÷ + 30°C akumulator należy ładować co 6 miesięcy;
w temperaturze od + 30°C ÷ + 40°C akumulator należy ładować co 3 miesiące.
w celu utrzymania sprawności akumulatorów należy co 6 miesięcy odłączyć
zasilanie w celu rozładowania akumulatorów (przy podłączonym obciążeniu)
i ponownie je naładować.
Należy sprawdzić datę ładowania baterii. Jeśli upłynie termin i baterie nigdy nie były
doładowywane, nie wolno używać zasilacza UPS. Należy skontaktować się ze swoim
przedstawicielem serwisowym.
Aby maksymalnie wydłużyć czas pracy baterii, temperatura otoczenia podczas pracy
zasilacza UPS powinna wynosić 15 - 25ºC.
Page 24
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
24
UWAGA: Okres eksploatacji baterii zależy od częstotliwości i sposobu ich
użytkowania oraz temperatury otoczenia. Projektowany czas eksploatacji
akumulatorów zastosowanych w zasilaczu UPS wynosi 3 – 5 lat.
Pojemność akumulatorów, ich niezawodność, a w efekcie czas pracy
baterii po tym okresie są znacznie zredukowane. Aby zagwarantować
najwyższą skuteczność pracy baterii, należy wymieniać je przynajmniej
co 5 lat.
Zasilacz powinien być transportowany w oryginalnym opakowaniu, w warunkach
zgodnych ze specyfikacją wyrobu. W przypadku braku opakowania firma
EVER Sp. z o.o. nie ponosi odpowiedzialności za uszkodzenia mechaniczne
powstałe w wyniku transportu.
UTYLIZACJA
Utylizacją / recyklingiem zasilaczy UPS i / lub baterii powinna zająć się firma
posiadająca certyfikat dotyczący przeprowadzania utylizacji / recyklingu.
Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym
przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego
konsekwencji, wynikających z obecności składników niebezpiecznych oraz
niewłaściwego składowania i przetwarzania takiego sprzętu.
Ust. z dn. 29.07.2005 r. o zużytym sprzęcie elektrycznym i elektronicznym
Art. 22.1 pkt 1,2.
Przekreślony symbol pojemnika na śmieci oznacza, że na terenie
Unii Europejskiej po zakończeniu użytkowania produktu należy się
go pozbyć w osobnym, specjalnie do tego przeznaczonym punkcie.
Dotyczy to zarówno samego urządzenia, jak i akcesoriów
oznaczonych tym symbolem. Nie należy wyrzucać tych produktów razem z
niesortowanymi odpadami komunalnymi.
Sposób bezpiecznego usunięcia akumulatorów z urządzenia:
Akumulatory powinny być usunięte z urządzenia przez autoryzowany serwis lub
uprawnionego elektryka i zutylizowane / poddane recyklingowi przez odpowiednio
wyspecjalizowaną firmę.
Page 25
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
25
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
Centrum serwisowe producenta posiada pełne wyposażenie do postępowania
z takimi bateriami i urządzeniami, zgodnie z przepisami prawnymi i z największą
dbałością o ochronę środowiska. Należy skontaktować się z przedstawicielem
obsługi klienta, aby uzgodnić kwestie konserwacji i / lub wymiany baterii bądź
zasilacza
Page 26
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
26
PARAMETRY \ TYP
DUO 550 PL AVR USB
Indeks
T/DAVRTO-000K55/01
Moc wyjściowa (pozorna / czynna) 1)
550 VA / 330 W
DANE OGÓLNE I ŚRODOWISKOWE
Topologia
VI (line interactive)
Liczba faz napięcia (wejście / wyjście)
1 / 1
Typ obudowy
Tower
Temperatury pracy 2)
0 ÷ +40 °C
Temperatury przechowywania
0 ÷ +40 °C
Wilgotność względna w czasie pracy
20 ÷ 80 % (bez kondensacji)
Wilgotność względna w czasie
przechowywania
20 ÷ 95 % (bez kondensacji)
Wysokość n.p.m. 3)
Do 1000 m
Stopień ochrony
IP20
Środowisko pracy
Pomieszczenia biurowe / przemysłowe o niskim poziomie zanieczyszczeń
Chłodzenie
Naturalne
WEJŚCIE
Napięcie znamionowe (wartość skuteczna)
230 V AC
Zakres napięcia wejściowego (wartości
skuteczne) i tolerancja
~162 ÷ 290 V ± 7 V
Częstotliwość znamionowa napięcia
wejściowego
50 / 60 Hz (autodetekcja)
Zakres częstotliwości i tolerancja
40 ÷ 70 Hz ± 1 Hz
Progi przełączania: sieć – UPS
~162 ÷ 290 V ± 7 V
WYJŚCIE
Napięcie znamionowe (wartość skuteczna)
230 V AC
Zakres napięcia wyjściowego (wartości
skuteczne) i tolerancja - praca sieciowa
~191 ÷ 253 V ± 7 V
Zakres napięcia wyjściowego (wartości
skuteczne) i tolerancja - praca rezerwowa
~230 V ± 10 %
Automatyczna regulacja napięcia (AVR)
± 15%
Kształt napięcia wyjściowego (przy pracy
rezerwowej / sieciowej)
Schodkowa aproksymacja sinusoidy / Tak jak na wejściu
Częstotliwość znamionowa napięcia
wyjściowego
50 / 60 Hz
Zakres częstotliwości (tolerancja) - praca
sieciowa
Synchronicznie z siecią
Zakres częstotliwości (tolerancja) - praca
rezerwowa
50 / 60 Hz ± 1%
Filtracja napięcia wyjściowego
RC
Progi przełączania: UPS – sieć
~172 ÷ 280 V ± 7 V
Czas przełączenia na pracę rezerwową
< 6 ms
Czas powrotu na pracę sieciową
0 ms
Przeciążalność
> 110% - 1 min (wyłączenie UPS – praca sieciowa i bateryjna)
> 120% wyłączenie UPS – praca sieciowa i bateryjna
AKUMULATORY I CZASY PODTRZYMANIA
Akumulatory wewnętrzne
12 V / 5 Ah VRLA
Liczba akumulatorów wewnętrznych
1
Dopuszczalna całkowita pojemność
akumulatorów wewnętrznych
5 Ah
Czas podtrzymania z baterii wewnętrznych
( 100% / 80 % / 50 % Pmax)
1 / 2 / 6 min
Napięcie nominalne obwodu DC
12 V DC
Maksymalny czas ładowania baterii
wewnętrznych UPS - po 80% wyładowaniu
baterii*
8 h
PARAMETRY MECHANICZNE
Wymiary (wys. x szer. x gł.)
158 x 84 x 252 mm
Masa zasilacza
3,8 kg
Masa transportowa (brutto)
4,4 kg
Wymiary transportowe (wys. x szer. x gł.)
225 x 122 x 286 mm
Pozycja transportu
Pionowa
Maksymalna długość przewodów
wyjściowych
< 10 m
PARAMETRY TECHNICZNE
Page 27
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
27
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
PARAMETRY \ TYP
DUO 550 PL AVR USB
Indeks
T/DAVRTO-000K55/01
Moc wyjściowa (pozorna / czynna) 1)
550 VA / 330 W
ZABEZPIECZENIA
Zabezpieczenie wejściowe
Przeciwzwarciowe - Bezpiecznik automatyczny 5A / 250 V AC
Przeciwprzepięciowe
Zabezpieczenie wyjściowe
Elektroniczne – przeciwzwarciowe i przeciążeniowe
WYPOSAŻENIE I FUNKCJE DODATKOWE
Przyłącze zasilania UPS
Przewód zakończony wtyczką z uziemieniem 16A (PN-E-93201:1997)
+ uni-schuko
Przyłącza wyjściowe (liczba i typ gniazd)
1 x IEC 320 C13 (10 A)
2 x PL
Sygnalizacja
Akustyczno – optyczna
Interfejsy komunikacyjne
USB HID (tylko DUO AVR USB)
Oprogramowanie DUO AVR / DUO AVR USB
Brak / PowerSoft Professional
ZASTOSOWANE STANDARDY
Deklaracje
CE
Normy
PN-EN 62040-1:2009, PN-EN 62040-2:2008
Uwaga: Producent zastrzega sobie prawo do zmiany w/w parametrów bez uprzedniego powiadamiania.
* Czas ładowania do 90% pojemności baterii, po uprzednim rozładowaniu obciążeniem równym 80% Pmax
Uwagi:
1) Dla normalnej pracy zasilacza obciążenie dołączone na jego wyjście nie powinno prz ekraczać 80% wartości podanej w tabeli. Zapas mocy jest niezbędny dla
zachowania ciągłości pracy dołączanych urządzeń w przypadku chwilowych skoków prądu obciążenia.
2) Stałe narażenie zasilacza na działanie temperatury otoczenia powyżej +25°C powoduje obniżenie żywotności baterii.
3) Wraz ze wzrostem wysokości nad poziomem morza powyżej podanego limitu obniża się dopuszczalna moc obciążenia zasilacza.
Page 28
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
Typ 01
2021-07-21 15:12
Pomoc Techniczna, tel.: +48 61 6500 400
www.ever.eu
28
Stan lub alarm
Możliwa przyczyna
Działanie
Zasilacz UPS nie
włącza się lub nie
zasila
podłączonych do
niego urządzeń
Urządzenie nie zostało włączone
Włączyć UPS za pomocą wyłącznika na
panelu przednim.
Rozłączony obwód wewnętrznych
akumulatorów.
Kontakt z serwisem.
Zbyt krótka praca
zasilacza w trybie
rezerwowym
(bateryjnym)
Akumulatory zasilacza są rozładowane
na skutek niedawnej przerwy w zasilaniu.
Po dłuższym braku zasilania należy
ponownie naładować akumulatory.
Bateria została zużyta.
W celu wymiany akumulatora skontaktować
się z serwisem.
Zasilacz pracuje
w trybie
rezerwowym
(bateryjnym)
pomimo
obecności
napięcia w sieci
zasilającej
Zadziałał bezpiecznik obwodu
wejściowego.
Odłączyć od zasilacza mniej istotne
urządzenia. Załączyć ponownie bezpiecznik
wejściowy.
Parametry linii zasilającej poza zakresem
parametrów zasilacza.
Podłączyć zasilacz do innego źródła.
Zwarcie
Zasilacz wykrył nieprawidłowo niską
impedancję na wyjściu.
Odłączyć wszystkie odbiorniki od zasilacza
UPS. Przed ponownym włączeniem
urządzenia upewnić się, że zwarcie zostało
usunięte.
Przeciążenie
Przeciążenie wyjścia zasilacza.
Odłączyć niektóre odbiorniki od zasilacza
UPS.
DIAGNOSTYKA BŁĘDÓW ZGŁASZANYCH PRZEZ UPS
Zasilacz DUO 550 PL AVR USB przeznaczony jest do długotrwałej pracy. Jeśli mimo
wysokiej niezawodności tego urządzenia pojawią się problemy, alarmuje on
użytkownika o wystąpieniu ewentualnych problemów.
Najbardziej typowe stany i alarmy, spodziewane przyczyny ich powstania oraz
propozycje działań w celu rozwiązania powstałego problemu zawarto w tabeli 2.
Tabela 2. Typowe stany i alarmy, ich przyczyny oraz zalecane działania
Page 29
Instrukcja obsługi zasilacza UPS EVER DUO 550 PL AVR USB
29
www.ever.eu
Pomoc Techniczna, tel.: +48 61 6500 400
2021-07-21 15:12
Typ 01
INFORMACJE DOTYCZĄCE PRZEPISÓW I GWARANCJI
DEKLARACJA ZGODNOŚCI
Zasilacz wyprodukowano w PRC. Jego budowa jest zgodna z odpowiednimi
normami przedmiotowymi. Deklaracja zgodności zamieszczona jest na stronie
internetowej www.ever.eu.
GWARANCJA
Gwarancję urządzenia stanowi osobny dokument dołączony do produktu. Dokument
musi spełniać wszelkie wymogi formalne (np. data sprzedaży, pieczątka
sprzedawcy).
Producent dołożył wszelkich starań, aby oferowane produkty były wolne od wad
materiałowych i wykonawczych na czas określony w dokumencie gwarancyjnym.
Zobowiązania firmy w ramach gwarancji ograniczają się do naprawy lub wymiany
produktów z takimi usterkami. O sposobie usunięcia usterki decyduje producent.
Gwarancja nie obejmuje urządzeń uszkodzonych mechanicznie, uszkodzonych
w wyniku zaniedbania lub niewłaściwego użytkowania oraz poddanych jakimkolwiek
modyfikacjom dokonanym przez użytkownika.
Poza ustaleniami zawartymi w karcie gwarancyjnej firma EVER Sp. z o.o. nie udziela
żadnych gwarancji ani rękojmi, w tym gwarancji sprzedawalności lub przydatności do
określonego celu.
Poza ustaleniami zawartymi w karcie gwarancyjnej firma EVER Sp. z o.o. nie ponosi
odpowiedzialności za straty bezpośrednie, pośrednie, szczególne, przypadkowe lub
następcze, wynikłe z użytkowania zasilacza, nawet w razie nie uprzedzenia
o możliwościach powstania takich strat. Firma nie ponosi odpowiedzialności za
żadne koszty, takie jak utrata zysków lub dochodów, sprzętu, użytkowania sprzętu,
oprogramowania, danych, koszty produktów zastępczych, roszczenia stron trzecich
oraz inne.
Loading...
