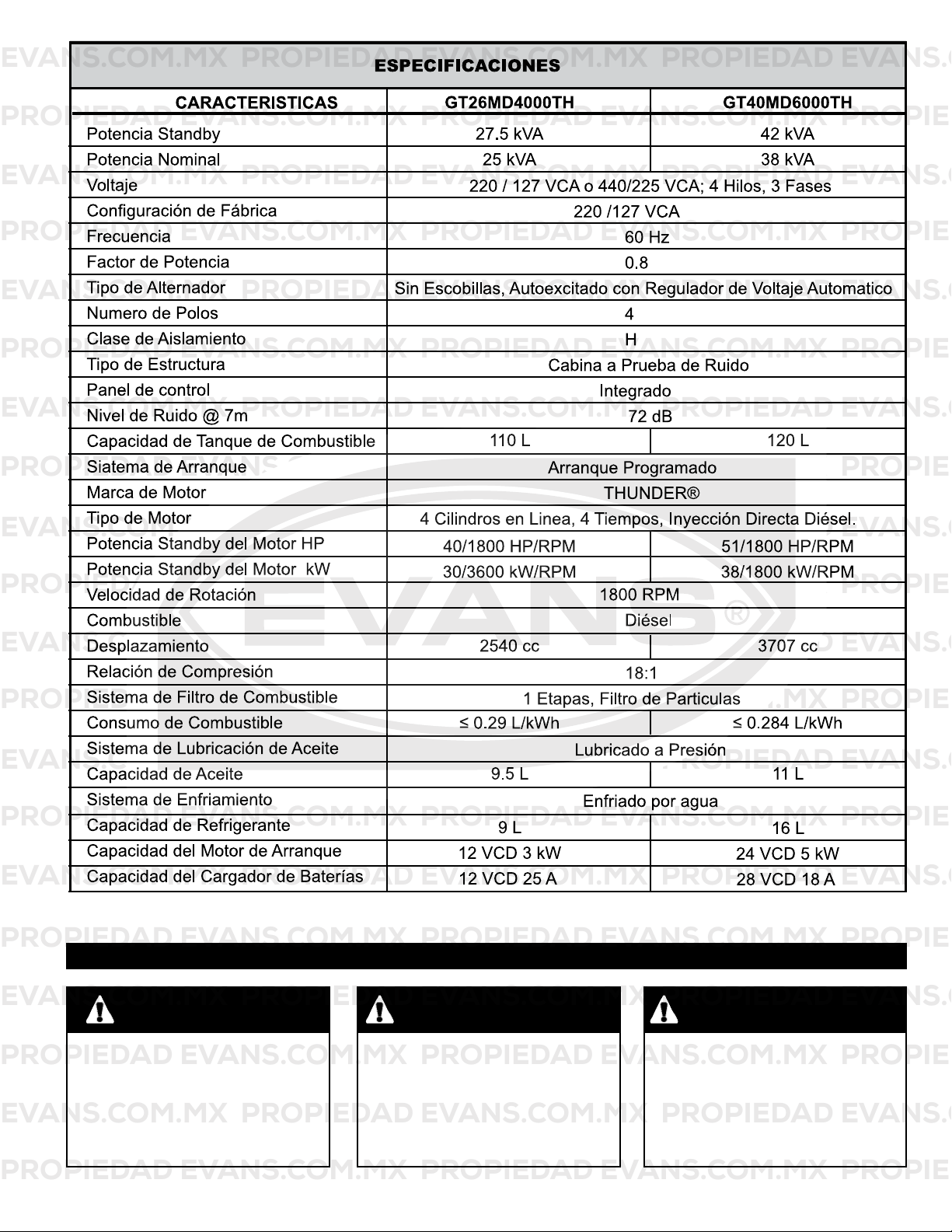

Evans GT26MD4000TH, GT40MD6000TH Specifications

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

REGLAS DE SEGURIDAD

PELIGRO

PELIGRO indica una situación

potencialmente peligrosa que, si no se evita, PROVOCARÁ una lesión seria o la muerte.

P

ADVERTENCIA Indica una

situación de peligro potencial, la cual, si no se evita, podría ocasionar lesiones severas e incluso la muerte.

ADVERTENCIA

PRECAUCION

PRECAUCION Indica una situación

potencialmente de riesgo, la cual, si no se evita, puede ocasionar heridas personales menores o moderadas o daños materiales.

2

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

REGLAS DE SEGURIDAD

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

GUARDE ESTAS INSTRUCCIONES-

1

El fabricante sugiere que lea y entienda las normas para la operación. Todos los operadores, los operadores potenciales, el servicio y los técnicos de reparación de este equipo deben leer y entender estas normas de Seguridad. Estudie las reglas de seguridad antes de

2

instalar, operar o darle servicio al equipo. Entienda perfectamente el manual de propietario y el equipo. El generador puede tener una operación segura, eficiente y

conable solo si esa debidamente instalado,

operado y con el mantenimiento adecuado. Muchos accidentes pueden evitarse si se siguen las reglas de precaución descritas en este manual. El fabricante no puede anticipar cada

3

circunstancia posible que puede envolver un peligro. Las advertencias en este manual, y en las etiquetas y calcomanías adheridas a la unidad son, las más comunes. Si utiliza un procedimiento, un método de trabajo o una técnica de operacion diferente a la

especicada por el fabricante, cerciorése de

que sea segura para todos. Además también que sea segura para el equipo.

PELIGRO:

A pesar del diseño seguro de este generador, si utiliza este equipo en forma imprudente, ignorando su mantenimiento o un descuido puede causar lesiones o la muerte. Permita que sólo personas responsables y capaces instalen, operen o mantengan este equipo.

Voltajes potencialmente letales son generados por estas máquinas. Asegúrese de que todos tomen medidas para hacer que la máquina sea segura antes de intentar trabajar en el generador.

Las partes del generador están en rotación y/o calientes durante la operación. Tenga cuidado al estar cerca de generadores en funcionamiento.

Por razones de seguridad, el fabricante

1

recomienda que este equipo sea instalado, mantenido y reparado por un distribuidor

autorizado o por un electricista calicado o un

técnico de instalación que esté familiarizado con los códigos, normas y reglamentos. El operador también debe cumplir con todos los códigos, normas y reglamentos.

RIESGOS GENERALES

La instalación, operación, mantenimiento y

2

reparación de este equipo (y similares) deben cumplir siempre con los códigos, normas, leyes y reglamentos. Siga estrictamente las normas y reglamentos locales, estatales y nacionales de electricidad y de construcción. Además, asegúrese de que el generador está instalado, operado y mantenido de acuerdo con las instrucciones y recomendaciones del fabricante. Tras la instalación, no hacer nada que puedan hacer que la unidad no cumpla con los códigos antes mencionados, normas, leyes y reglamentos. Los gases del escape del motor contienen

3

sustancias tóxicas. Esta sustancia tóxica es peligrosa, si se inhala en concentraciones suficientes, puede causar pérdida del conocimiento o incluso la muerte. Por esa razón, debe haber una ventilación adecuada. Los gases del escape deben ser conducidos con seguridad

lejos de cualquier edicio o lugar cerrado, lejos

de personas, animales, etc. Este sistema de escape debe ser instalado correctamente, en estricto cumplimiento de los códigos y normas. Mantenga las manos, pies, ropa, etc, lejos de

4

las correas de transmisión, ventiladores y otras partes móviles o calientes. No retire ninguna correa de transmisión o el ventilador de guardia mientras la unidad está funcionando.

5

Para evitar la acumulación de gases explosivos y para garantizar el correcto funcionamiento del

generador, no obstruya el ujo de la refrigeración

y el aire de ventilación. No altere la instalación ni permita el bloqueo aunque sea parcial de la ventilación, ya que esto puede afectar seriamente el funcionamiento seguro del generador. Mantenga el área alrededor del generador limpia

6

y despejada. Retire cualquier material que pueda ser peligroso. Al trabajar con este equipo, este alerta en todo

7

momento. Nunca trabaje con este equipo si se encuentra fatigado física o mentalmente. Inspeccione periódicamente el generador, y

8

repare o reemplace todas las partes gastadas, dañadas o defectuosas, utilizando sólo piezas originales. Antes de realizar cualquier mantenimiento

9

en el generador, desconecte los cables de la batería para evitar la puesta en marcha accidental. Desconecte primero el cable de la batería indicado por un NEGATIVO, (-) NEGRO, seguido del cable POSITIVO (+) ROJO; una vez terminado el servicio reconecte nuevamente la batería primero el cable POSITIVO (+) ROJO, seguido por el cable NEGATIVO (-) NEGRO.

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

3

Nunca se pare sobre el generador ni en

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

10

ninguna de sus partes. Subirse sobre la unidad puede romper las piezas, y puede dar lugar a condiciones de trabajo peligrosas fugas de gases del escape, fuga de combustible, fugas de aceite, etc

RIESGOS ELECTRICOS

Todos los generadores contemplados en este

1

manual producen voltajes eléctricos peligrosos y pueden causar una descarga eléctrica. La entrega de energía es extremadamente alta y las tensiones peligrosas al conmutador de transferencia, así como el generador. Evite el contacto con los cables pelados, terminales, conexiones, etc, en el generador, así como el interruptor de transferencia, en su caso. Asegúrese de que todas las cubiertas, protectores y barreras estén en su lugar antes de hacer funcionar el generador. Si el trabajo debe hacerse en torno a una unidad en

funcionamiento, párese sobre una supercie

seca y aislada para reducir el riesgo de descarga eléctrica.

2

3

4

5

6

7

No manipular ningún tipo de dispositivo

eléctrico mientras esté parado en agua, descalzo o con las manos o pies mojados. PODRÍA SUFRIR UNA PELIGROSA DESCARGA ELECTRICA. Si durante una instalación, operación, reparación o servicio el personal esta sobre una superficie de metal o concreto, es necesario colocar una plataforma de madera seca con lonas de plástico aislante para evitar descargas eléctricas al personal. Trabaje sobre el equipo únicamente estando

sobre una supercie totalmente aislada.

El Código Nacional Eléctrico (NEC) requiere que el chasis y partes externas conductivas del el generador sean conectadas apropiadamente a tierra física. La tierra física ayudará a prevenir descargas eléctricas no deseadas causadas por algún fallo con la conexión del generador o por cargas estáticas. Asegúrese que siempre el equipo este conectado correctamente a tierra física, nunca desconecte dicho cable. El calibre del cable, conectores, terminales, interruptores y otros dispositivos eléctricos deben ser adecuados al tamaño máximo de la corriente eléctrica a la que serán sometidos. Antes de instalar o darle servicio a su generador asegúrese de que toda la energía eléctrica esté desconectada. Al conectar esta unidad al servicio eléctrico suministrado por una compañía de electricidad debe hacerse por medio de un interruptor de

transferencia con el n de aislar el generador.

Si no aisla las dos fuentes de energía eléctrica del sistema, puede causar daños al generador, o daños al personal.

Los generadores que vienen instalados

8

con interruptor de transferencia automático, arrancaran automáticamente cuando haya una baja/alta de voltaje o haya una

variación signicativa de los parámetros pre-

establecidos del generador. Antes de trabajar en la unidad, hay que desconectar el circuito generador de arranque automático (cables de la batería, etc.) Ponga una etiqueta de “No operar” en el panel de control y en interruptor de transferencia. En caso de accidente causado por una

9

descarga eléctrica, cierre inmediatamente la energía eléctrica. Si esto no es posible intente liberar a la victima del conductor vivo. EVITE EL CONTACTO DIRECTO CON LA VICTIMA. Utilice un implemento aislante como una cuerda seca o una tabla para liberar a la víctima del conductor vivo. Si la víctima está inconsciente, aplique los primeros auxilios y busque ayuda médica de inmediato. Nunca use joyas cuando trabaje con este

10

equipo. Las joyas pueden conducir la electricidad resultando en una descarga eléctrica, o puede quedar atrapada en los elementos en movimiento causando daño.

RIESGOS DE FUEGO

Mantenga un extintor de fuego cerca del generador en todo momento. NO utilice ningún extintor de tetracloruro de carbono. Sus vapores son tóxicos, y el líquido puede deteriorar el aislante de los cables. Mantenga el extintor cargado adecuadamente y este familiarizado con su uso. Se sugiere el uso de un extingtor clase “D”. Si hay alguna pregunta en relación a los extintores de incendios, consulte con el departamento local de bomberos

RIESGO DE EXPLOSION

Ventile apropiadamente el lugar donde

1

este colocado el generador para prevenir la acumulación de gases explosivos. No fume cerca del generador. Limpie los

2

derrames de combustible o aceite de inmediato. Asegúrese de no dejar materiales combustibles en el compartimiento del generador, o cerca del mismo. Mantenga el área que rodea el generador limpia y libre de desechos Estos generadores pueden funcionar con

3

uno o varios tipos de combustibles. Todos los

combustibles son potencialmente inamables

y/o explosivos y deben ser manejados con cuidado. Cumpla con todas las leyes que regulan el almacenamiento y la manipulación de los combustibles. Inspeccione el sistema de combustible de la unidad con frecuencia, componga fallas y fugas en caso de haberlas.

4

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

El servicio normal de mantenimiento y

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

INTRODUCCION

Gracias por comprar este modelo de generador estacionario. La información e instrucciones en este manual fueron actualizadas en el momento de redactar el manual. Sin embargo, el fabricante se

reserva el derecho de modicar, alterar o

mejorar el producto en cualquier momento sin previo aviso. LEA ESTE MANUAL COMPLETAMENTE. Si alguna parte de este manual no se entiende, póngase en contacto con el distribuidor de Servicio Autorizado para el arranque, procedimientos de operación y mantenimiento. A lo largo de esta publicación, y en las etiquetas y calcomanías adheridas al generador, hay notas de PELIGRO, ADVERTENCIA Y PRECAUCIÓN que se utilizan para alertar al personal acerca de un determinado servicio u operación que puedan ser peligrosos si se realizan incorrectamente o sin cuidado. Observe con cuidado. NOTA: Después de estos encabezados, lea las notas que requieren atención especial- Estas advertencias de seguridad no eliminan los riesgos que indican. Son escenciales el uso del sentido común y el cumplimiento estricto de las instrucciones especiales al realizar el servicio para la prevención de accidentes. Este símbolo indica información importante sobre seguridad que debe respetarse para evitar poner en peligro la seguridad personal y / o propiedad. Este símbolo indica un peligro potencial de explosión. Este símbolo indica un peligro potencial de descarga eléctrica. El operador es responsable del uso correcto y seguro del equipo. El fabricante recomienda que el operador lea este manual de propietario y comprenda todas las instrucciones antes de utilizar este equipo. El fabricante también recomienda instruir a otros usuarios para encender y operar correctamente la unidad. Esto los prepara para operar el equipo en caso de emergencia.

OPERACION Y MANTENIMIENTO

Es responsabilidad del operador realizar

1

todas las pruebas de seguridad, para asegurarse de que todo el mantenimiento se lleve a cabo con prontitud, el equipo debe ser examinado periódicamente por un distribuidor autorizado de servicio.

2

sustitución de las piezas son responsabilidad del propietario / operador y, como tal, no se consideran defectos en materiales o mano

3

de obra dentro de los términos de la garantía. El mantenimiento adecuado y el cuidado del generador garantizan un mínimo de problemas y mantinene los gastos de operación al mínimo. Vea un distribuidor de servicio autorizado para las ayudas de

4

servicios y accesorios. Las instrucciones de uso presentadas en este manual asumen que el generador ha sido instalado por un distribuidor autorizado de servicio o de otro contratista competente

y calicado. La instalación de este equipo no

es un proyecto de “hágalo usted mismo”.

ACTA DE IDENTIFICACION

ETIQUETA DE DATOS

Cada generador trae una etiqueta de datos que contiene información importante acerca del generador. La etiqueta de datos, se encuentra adherida en la esquina inferior derecha del generador, y contiene el número de serie, voltajes de operación, amperaje, capacidad en potencia, fases, frecuencia, rpm’s, factor de potencia, entre otros.

DESCRIPCION DEL EQUIPO

Este equipo es generador de campo magnético

rotativo, congurado a generación de corriente

alterna. Trabaja en base a diesel a con el motor acelerado a 1800 RPM’S con un alternador de

4 polos. Ver la sección de especicaciones para

más detalles. El generador viene equipado con un chasis especial para atenuar el nivel de ruido,

con moe internamente instalado, consola de

control general, interruptor principal, cargador de baterías, alarmas de protección, paro de emergencia y switch de transferencia. Todas las conexiones de corriente de los alimentadores generales del alternador, están disponibles en la caja de conexiones principal del generador

RECOMENDACIONES DE ACEITE PARA EL

MOTOR

Utilice aceites multigrado, el recomendado para este equipo de motor a diesel es el SAE15W40.

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

5

APAGADO POR SOBREVELOCIDAD

Grado de

Temperatura

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

No.

1

2

viscosidad

30

40

ambiente (ºC)

5-30

>25

3

RECOMENDACIONES DE ANTICONGELANTE

Utilice una mezcla de anticongelante de bajo silicato de etilenglicol y agua destilada en una proporción de 50 y 50%. La capacidad del sistema de refrigeración esta mencionada en

las especicaciones del equipo. Use solamente

agua y anticongelante de bajos silicatos, en caso contrario agregue inhibidores de oxidación a la mezcla.

EQUIPOS DE SEGURIDAD DEL MOTOR

El generador puede operar por largos periodos de tiempo sin un operador, por esta razón el motor tiene varios dispositivos de protección que apagan la unidad automáticamente cuando la presión de aceite es demasiado baja, la temperatura del refrigerante es muy alta o el motor esta funcionando a altas revoluciones (RPM)

15W/40

PRECAUCION Antes de encender el motor, asegúrese que el aceite sea el adecuado para motor Diesel, en caso contrario podría resultar en un daño para el equipo.

PELIGRO

No quite el tapón del radiador mientras el motor esté caliente ya que el líquido en el interior está hirviendo y puede soltar vapor que

le provocarian quemaduras graves.

>-20

El generador ya viene congurado de fábrica

para operar a 1800 RPM’S, aunado a esto el equipo cuenta con diversos dispositivos que constantemente monitorean las condiciones a las cuales está trabajando el motor, tanto en el arranque, operación y apagado del mismo; dichos dispositivos están conectados a la consola de control principal. En caso que exista alguna variación notable en la velocidad del motor este entrará en paro para proteger el equipo y las instalaciones.

FUSIBLE DC

Este fusible esta localizado dentro de la caja de control. Protege el cableado del panel y los componentes de una sobrecarga. La batería no se puede cargar cuando se quema el fusible. Reemplace el fusible por uno del mismo tamaño, tipo y características

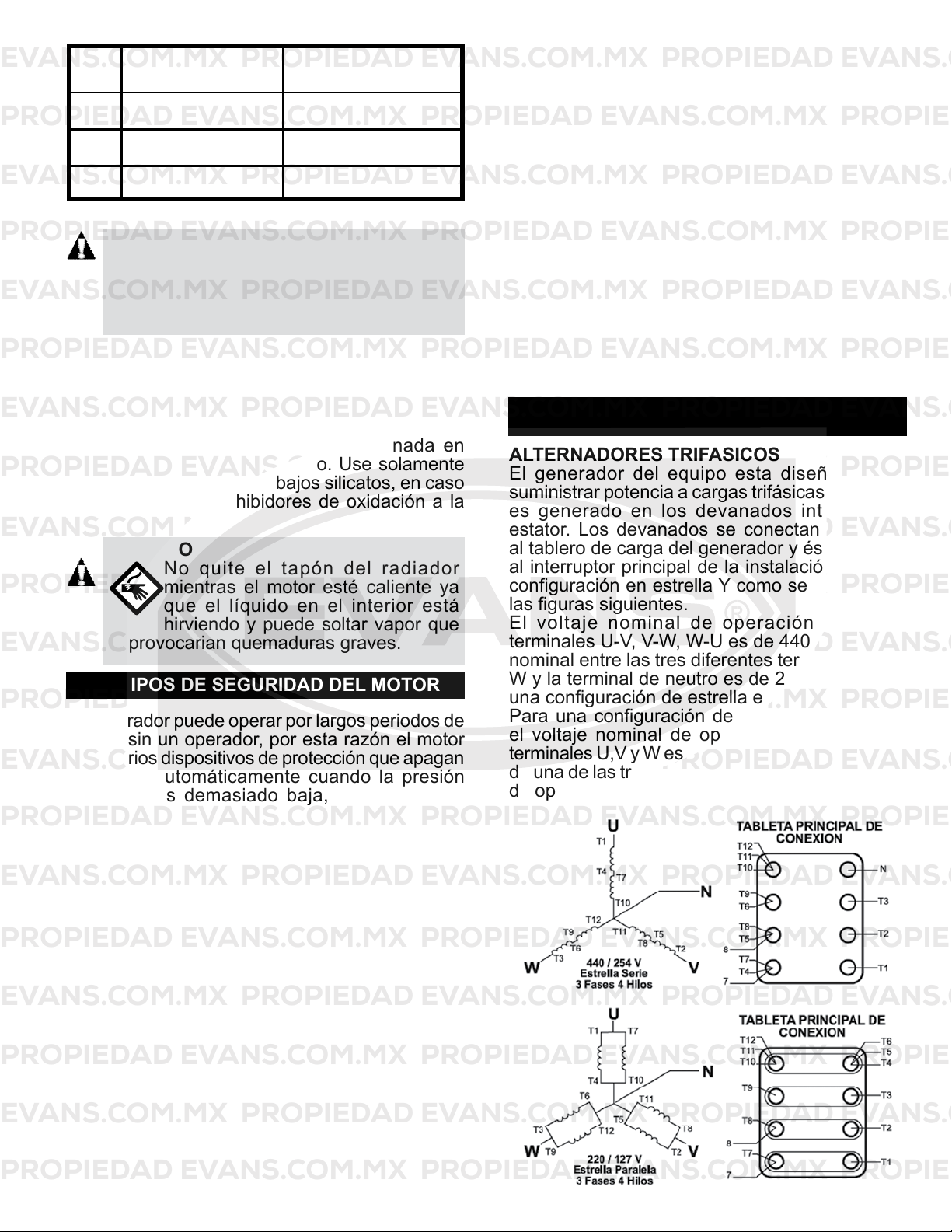

CONEXION DE EMBOBINADO DEL

ALTERNADOR

ALTERNADORES TRIFASICOS

El generador del equipo esta diseñado para suministrar potencia a cargas trifásicas. El voltaje es generado en los devanados internos del estator. Los devanados se conectan al estator al tablero de carga del generador y éste a la vez al interruptor principal de la instalación con una

conguración en estrella Y como se muestra en las guras siguientes.

El voltaje nominal de operación entre las terminales U-V, V-W, W-U es de 440V. El voltaje nominal entre las tres diferentes terminales U, V, W y la terminal de neutro es de 254V. Esto para

una conguración de estrella en serie. Para una conguración de estrella en paralelo,

el voltaje nominal de operación entre las tres terminales U,V y W es de 220 V para una conexión de una de las tres terminales y el neutro, el voltaje

de operación esta congurado a 127 V.

INTERRUPTOR DE ALTA TEMPERATURA DEL REFRIGERANTE

Este interruptor funciona si la temperatura excede los 100ºC, apagando el motor. El generador podrá trabajar nuevamente una vez que la temperatura haya alcanzado un nivel seguro de funcionamiento.

INTERRUPTOR DE BAJA PRESION DE ACEITE

Este interruptor esta normalmente encendido y se mantiene abierto por la presión de aceite del motor durante el arranque y el funcionamiento. En caso de una caída de presión de aceite por debajo del rango de 100 kPa, el motor se apaga. La unidad no debe reiniciarse hasta que se añada aceite.

6

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

PREPARACION ANTES DE ENCENDER

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

Las instrucciones de esta sección suponen que

1

el generador ha sido correctamente instalado, mantenido, probado y ajustado para su uso por un contratista competente. Asegúrese de leer las “Normas de seguridad”, así como toda la información de seguridad en este manual, antes de intentar utilizar este equipo (y similares).

PREPARACION ANTES DE LA

PUESTA EN MARCHA

Las instrucciones en esta sección asumen que el generador ha sido apropiadamente instalado, revisado, ajustado y probado. Por otra parte el equipo esta preparado para ser usado por un personal competente y capacitado. Cerciorese de leer todas las instrucciones de seguridad también cualquier otra información importante mencionada en los manuales del equipo. Antes de poner en marcha el equipo por primera vez, el instalador debe de completar todos los procedimientos necesarios para una instalación segura. Para un seguimiento en el mantenimiento

del equipo reérase a la información proporcionada al nal del manual en la sección de Programa de

Mantenimiento.

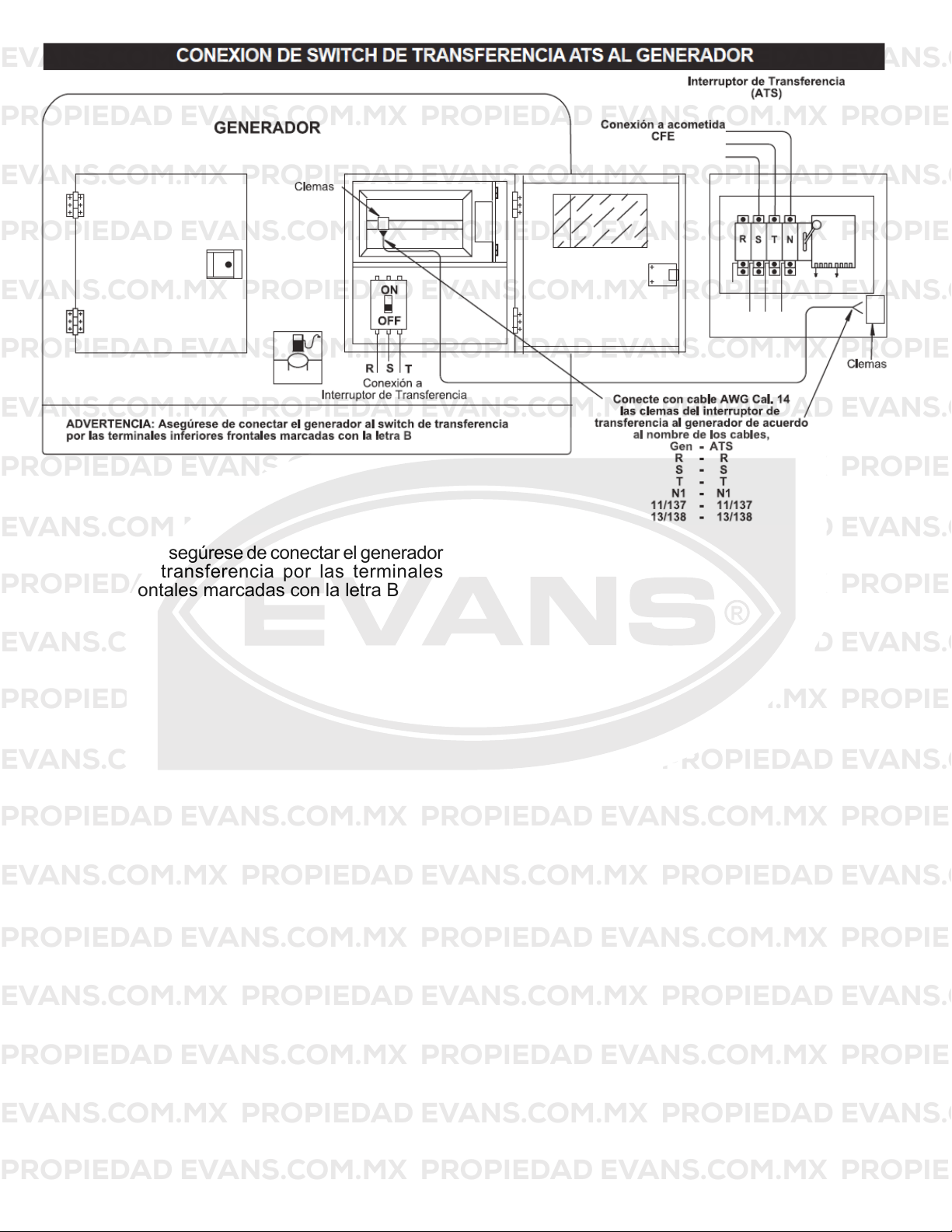

SWITCH DE TRANSFERENCIA

Si el generador es utilizado para alimentar una instalación que generalmente trabaja bajo energía eléctrica de comisión, El Código Nacional Eléctrico requiere que estrictamente se instale un Switch de transferencia. El switch ayuda a suministrar corriente eléctrica mientras exista algún fallo en el suministro eléctrico de comisión (CFE). Importante el generador y el switch de transferencia deben ser propiamente instalados cumpliendo con todas las normas de seguridad, códigos y estándares aplicables y vigentes.

Gire el Switch principal al estado ON. Revise que el voltaje de la batería

2

este en buen nivel (12.0~12.5 VCD ó 24~25 VCD) Asegure que las conexiones

3

entre el Interruptor principal y el Switch

Transferencia se encuentran bien jas.

Limpie perfectamente el equipo, elimine el

4

material que no sea necesario del lugar de trabajo. Revise todas las abrazaderas de los tubos

5

para ver si están apropiadamente ajustadas.

Una fuga de uidos o gases podría resultar

en un daño o peligro tanto para el operador como el equipo. Inspeccione todas las conexiones del motor.

6

Asegúrese que están apropiadamente

7

instaladas y que estén perfectamente conectadas. Abra el interruptor general del equipo

8

Gire el switch de encendido principal a ON

9

Presione MANUAL seguido de INICIO

10

y el generador arrancará Inspeccione el voltaje entre los terminales.

11

Asegúrese que las fases conectadas son

12

las correctas y en el orden correcto, de lo contrario, estaría invirtiendo las fases y causaría un mal funcionamiento del generador y del Switch de transferencia. Inspeccione visualmente el equipo en caso

13

de fugas de anticongelante, aceite, diesel y escape.

14

Cierre el interruptor principal de corriente.

15

Conecte comisión al switch de transferencia.

16

Presiones AUTO e INICIO

PREPARACION PARA LA

PUESTA EN MARCHA

Pruebe el equipo por 15 minutos para

SISTEMA ELECTRICO

Asegúrese que el generador esta perfectamente conectado a tierra física. Asegúrese que las baterías se encuentre en buen estado, cargadas perfectamente e instaladas adecuadamente. Inspeccione si hay terminales

ojas, en caso de haberlo apriete rmemente.

Inspeccione lo siguiente:

Daños por ete

Manuales presentes Nivel de aceite, refrigerante, batería.

Una correcta instalación del moe

La unidad correctamente asegurada a una base

o supercie.

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

INSPECCION INICIAL ANTES DE LA

PUESTA EN MARCHA

17

asegurarse que genera adecuadamente los voltajes.

18

Habilite nuevamente la energía de comisión (CFE), y el equipo automáticamente se detendrá en un tiempo dado.

19

Cierre todas las cubiertas.

20

Ponga el manual en un lugar accesible.

21

Revise la luz indicadora de AUTO para verificar si el equipo esta configurado para operar en automático. En caso de no requerirlo cambie a modo Manual.

7

PUESTA EN MARCHA DEL MOTOR

MODULO PRINCIPAL GT26/GT40

Pantalla

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

Y TRANSFERENCIA

Para información adicional, reérase al

manual de operación de la consola de

control para esta unidad, también como

cualquier otra literatura importante referente a los generadores.

Se debe ser cuidadoso para el mantenimiento del Switch de transferencia, ya que si no se tiene cuidado se podría tener un arranque del equipo no deseado cuando la corriente de

Comisión sea desconectada. Reérase

a los manuales del controlador para información mas detallada.

No proceda con alguna labor de servicio y/o mantenimiento al Switch

de transferencia cuando el equipo aún este conectado a Comisión (CFE) o el equipo se encuentre operando.

No intente una operación manual hasta que todas las fuentes de poder hayan sido desconectadas

adecuadamente, en caso contrario podría

resultar una descarga eléctrica fatal.

Mantenga siempre el tablero del switch de transferencia debidamente cerrado y en un lugar apropiado (para los equipos que así lo requieran). Sólo personal competente y autorizado debe tener acceso al interior del tablero del switch de transferencia. Voltajes peligrosos están presentes en el switch de transferencia.

Para transferir la carga de Comisión (CFE) al generador, sigue los siguientes pasos.

• Desconecte Comisión (CFE) a través del

interruptor general del tablero principal conectado propia de la instalación.

• Posicione la palanca del switch de transferencia

en la posición de Comisión (CFE).

• Abra el interruptor principal del generador que

alimenta voltajes al transfer switch

• Arranque el generador. (No arranque el

generador por más de 30 segundos continuos ya que el calor dañaría el motor de arranque)

• Una vez encendido el motor, espere a que se

estabilice el equipo.

• Una vez estabilizado verique que los voltajes

se estén generando adecuadamente. Una vez revisados mueva la palanca del switch de transferencia a generador.

• Mueva el interruptor principal del generador a ON.

• Ahora las cargas será alimentadas por la

energía del generador.

RETRANSFERENCIA Y APAGADO

Para retransferir manualmente las cargas a alimentación de Comisión (CFE) siga los siguientes pasos:

• Mueva el interruptor principal del generador a

la posición de abierto.

• Mueva manualmente la palanca del switch a la

posición de comisión (CFE).

• Diríjase al interruptor principal de alimentación

de comisión en su instalación y muévalo en posición de ON.

• Deje el generador encendido sin cargas por

unos pocos minutos para que se estabilice la temperatura interna.

• Apague el generador

8

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

OPERACION DE LA UNIDAD

CON SWITCH DE TRANSFERENCIA

Si el equipo ha sido instalado con switch de transferencia automático, la unidad automáticamente encenderá y se apagará por si sólo cuando se encuentre una falla o se reestablezca la alimentación de comisión (CFE).

SISTEMA DE ENFRIADO

Las entradas de aire fresco y las salidas de

1

los gases quemados deben encontrarse en perfecto estado para seguir garantizando la

conabilidad del equipo, mantenga siempre

estos ductos libre de obstrucciones.

2

Una ventilación inadecuada causara un sobre calentamiento en el equipo, lo que hará que el generador se pare.

El sistema de escape permanece extremadamente caliente por varios minutos aún cuando el

equipo no este operando, evite que exista basura o materiales que puedan incendiarse al contacto con el calor

MANTENIMIENTOS VARIOS

LIMPIEZA DEL GENERADOR

1

Mantenga el generador limpio y seco como sea posible. La suciedad y la humedad tienen un efecto negativo en el aislamiento de los devanados del

alternador, disminuyendo signicativamente su

resistencia y tiempo de vida.

Periódicamente limpie todas las supercies

del generador. Remueva en las terminales de los cables que pudiera afectar el rendimiento de la máquina. Asista a un centro de servicio que le ayuden a una revisión en el aislamiento de los devanados del alternador.

BATERIA

2

Las baterías a base de ácido se descargan con el tiempo si no se usan. Tenga presente las instrucciones que acompañan a la batería para un mejor cuidado. Si hay información que no este disponible, siga las siguientes precauciones para evitar daños. No use cable pasa corrientes para arrancar el generador, siempre cables con terminales apropiadamente conectadas a las baterías. Si se utiliza una batería descargada, asegúrese de recargarla en un lugar ventilado, donde exista una circulación de aire ya que las baterías al recargarlas por periodos largos expiden una mezcla de Hidrógeno y Oxígeno que son altamente explosivos. Evite tener contacto del ácido con la piel,

ojos, ropa, supercies delicadas, ya que

causa quemaduras graves y ceguera segura. En caso de algún accidente inmediatamente enjuague con abundante agua la zona afectada y vaya con el personal médico calificado para diagnosticar las consecuencias del problema. No olvide utilizar siempre gafas protectoras siempre que este trabajando con baterías, por mas sencillo que sea el trabajo, algún accidente inesperado lo podría dejar ciego de por vida.

3

MANTENIMIENTO DE BATERIA

Inspeccione los terminales para remover corrosión y apretar cables flojos en caso de haberlos. Use guantes y gafas para estar adecuadamente protegidos contra los ácidos.

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

9

Cargar excesivamente una batería forma

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

gases inamables. Es muy importante

almacenar y dar mantenimiento a las baterías en un área de trabajo bien ventilada y alejada de fuentes de ignición y sustancias incompatibles. Los cigarrillos, las llamas o chispas pueden hacer que una batería explote.

Cheque el fluido de la batería y si fuese necesario agregue únicamente agua destilada. Nunca use agua del grifo. Mantenga constantemente el estado de la carga de la batería con la ayuda de un Hidrómetro de baterías automotrices.

Esté consciente de los peligros químicos que presentan las baterías. El ácido sulfúrico (el electrolito) en las baterías es sumamente corrosivo. La exposición al ácido puede ocasionar irritación de la piel, daños a los ojos, irritación al sistema respiratorio y erosión del esmalte de los dientes.

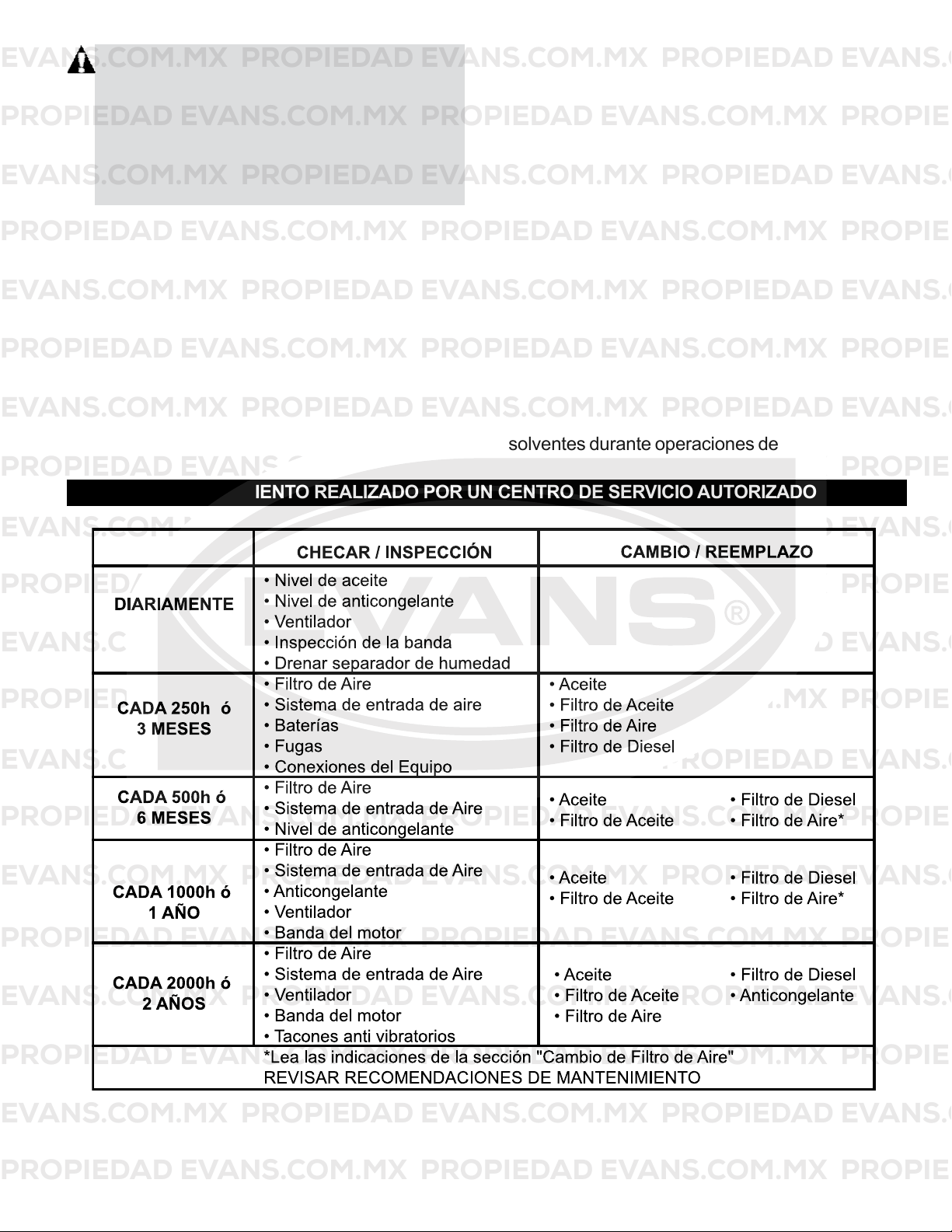

MANTENIMIENTO REALIZADO POR UN CENTRO DE SERVICIO AUTORIZADO

Nunca se incline sobre una batería mientras la refuerza, la prueba o la carga. En ambientes marinos, no permita que la solución de la batería se mezcle con agua de mar, ya que puede producir gas cloro que es venenoso. Si le salpica ácido a la piel o a los ojos, inmediatamente enjuague el área con bastante agua corriente durante al menos 15 minutos y busque atención médica de inmediato. Antes de trabajar en una batería, desconéctele los cables. Para evitar que se produzcan chispas, siempre desconecte el borne negativo de la batería primero y conéctelo el último. Tenga cuidado con los líquidos inflamables cuando trabaje con motores que reciben alimentación de baterías. El voltaje eléctrico que crea una

batería puede incendiar materiales inamables

y ocasionar quemaduras graves. Trabajadores han resultado lesionados o muertos cuando

conexiones ojas de una batería o las chispas

producidas han incendiado vapores de gasolina o solventes durante operaciones de mantenimiento.

10

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

MANTENIMIENTOS EN CENTRO DE SERVICIO

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

Nivel de aceite

Remueva la bayoneta y límpiela con un trapo

1

de tela para remover el aceite pegado.

Bayoneta de nivel de aceite

Nuevamente inserte totalmente la bayoneta

2

en la cavidad y retírela para revisar el nivel de aceite. Nunca operar el generador con un nivel por

3

debajo de la marca de “ADD” en la bayoneta o por arriba de la marca de “FULL” de la bayoneta.

Espere al menos 5 minutos después de

4

haber apagado el motor para que de tiempo

suciente para que el aceite se asiente en el

cárter. La diferencia de aceite del nivel

5

“ADD” al nivel “FULL” es de 1.89L para 6 cilindros y .89 L para 4 cilindros.

Manguera de drenado de Aceite

Evite sobrepasar la marca de “FULL” indicada

6

ya que podría causar derramamiento de aceite mientras opera el equipo.

Nivel de anticongelante

No remover la tapa del radiador cuando el

1

motor está caliente, espere a que el motor se enfríe a 50°C para destaparlo ya que los gases del etilenglicol son venenosos para el cuerpo.

2

Evite tener contacto con los ojos o ingerirlo. Límpiese perfectamente las manos después de haber manipulado este producto.

3

La mezcla correcta es 50% agua y 50% de anticongelante con base de etilenglicol.

4

Llene el tanque hasta la parte inferior del cuello del tanque.

Sistema de entrada de aire

Inspeccione la tubería de entrada y cerciorarse

1

de que los hules no presenten suras, roturas

y/o perforaciones.

2

Asegurarse que las abrazaderas se encuentren bien ajustadas.

3

Cualquier problema con lo anterior permitirá la entrada de polvo y partículas lo cual reduce la

eciencia del motor y conduce a un desgaste

prematuro del motor.

Baterías

Antes de realizar cualquier labor de

1

mantenimiento al equipo hay que asegurar de desconectar las baterías; desconectar el cable Negativo (-) Negro primeramente seguido del cable Positivo (+) Rojo. Inspeccionar que las baterías se encuentren

2

en buen estado. Revisar que las baterías contengan electrolito

3

suciente para su correcta función. En caso contrario agregar agua destilada suciente

dependiendo de la batería, consulte el manual de propietario de las mismas para mayor información. Limpiar las baterías de suciedad acumulada,

4

además de corrosión formada en los bornes.

5

Para su reconexión al equipo es necesario conectar primeramente el cable Positivo (+) Rojo seguido por el cable Negativo (-) Negro.

ADVERTENCIA: Conecte cuidadosamente las baterías, ya que una mala conexión podría dañar permanentemente los

componentes eléctricos del generador.

Fugas

1

Inspeccione la unidad cuidadosamente para asegurarse que todas las conexiones de mangueras se encuentran propiamente ajustadas y no presentan desgaste y/o daños. Inspeccionar el tanque del anticongelante y

2

checar que no contenga suras que pudieran

causar un derramamiento del líquido en operaciones de trabajo posteriores. Remplace el tanque en caso de presentar

3

roturas.

Conexiones del equipo

Revisar que todos los cables de conexión del

1

panel de control estén propiamente sujetados y no sueltos.

Ventilador

Checar visualmente

1

el ventilador.

2

Revisar si no hay, fisuras, tornillos flojos o aspas dobladas o dañadas. De encontrarse

3

aspas dañadas o dobladas, el ventilador debe ser reemplazado.

Banda del motor

1

Visualmente inspeccione la banda.

2

Cheque que no haya fisuras, sobretodo cruzadas entre sí.

3

Fisuras transversales son aceptables.

4

Fisuras longitudinales NO son aceptables y la banda tiene que ser reemplazada.

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

11

Cambio de ltro de aceite

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

Cambie el aceite y ltro de aceite cada 250

1

horas de operación o cada 3 meses. Drene el aceite del motor cuando el aceite del

2

motor aún se encuentre caliente, para facilitar el drenado y remover todos los contaminantes suspendidos en el aceite. Retire cuidadosamente el tapón inferior de la

3

manguera de drenado de aceite para drenar el aceite del cárter del motor hasta que deje de gotear para asegurar que todo el aceite usado ha sido completamente removido. Una vez retirado el aceite agregue aceite nuevo según

la especicación recomendada (15W-40).

Limpie perfectamente el área alrededor de

4

la cabeza del ltro de aceite. Remueve el ltro con cuidado una vez que el equipo se

encuentra a una temperatura ambiente.

Asegure que una vez removido el ltro de

5

aceite, el empaque del mismo no se quede

pegado en la cabeza del ltro, para instalar fácilmente el nuevo ltro. Asegure que el ltro de aceite es el indicado.

6

Utilice ltros de acuerdo a las especicaciones del motor. Un ltro para motor de 6 cilindros puede ser utilizado como ltro para motores

de 4 cilindros y no en viceversa.

Antes de instalar el nuevo ltro asegure de

7

rellenar el mismo con suciente nuevo para

motores diesel.

Cambio de ltro de aire

Remueva la

1

cubierta del ltro de

aire, retire el filtro usado y coloque en la posición correcta el filtro nuevo. Nuevamente vuelva a colocar la cubierta

del ltro de aire.

Filtro de aire

Debido a las diferentes condiciones de

2

operación se recomienda cambiar el ltro a

las 250 horas de operación para cuando las condiciones de trabajo son en ambientes sucios y polvosos, para aplicaciones de emergencia donde el ambiente es limpio se recomienda el cambio cada 500 horas de operación.

BATERIA

Evite apretar

8

forzadamente el filtro para no dañar la rosca de la cabeza del

ltro. Instale el ltro

Filtro de aceite

Cambio de ltro de diesel

Limpie el área alrededor de la cabeza del ltro

1

de diesel.

2

Limpie perfectamente la superficie del empaque y reemplace este empaque.

3

Llene el nuevo ltro con diesel y lubrique

con aceite el nuevo empaque para facilitar su sellado.

Apretar el ltro con

4

las manos y no con herramienta ya que el exceso de torque puede dañar y barrer

el ltro de diesel.

NOTA:

Incluye batería 12V (1 ó 2 según modelo) aceite para motor Diesel SAE 15W40 y Refrigerante de motor.

Conexión de baterias para generador

Filtro de diesel (Izquierda)

12

GT40MD6000TH.

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

Advertencia: Asegúrese de conectar el generador al switch de transferencia por las terminales inferiores frontales marcadas con la letra B

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

13

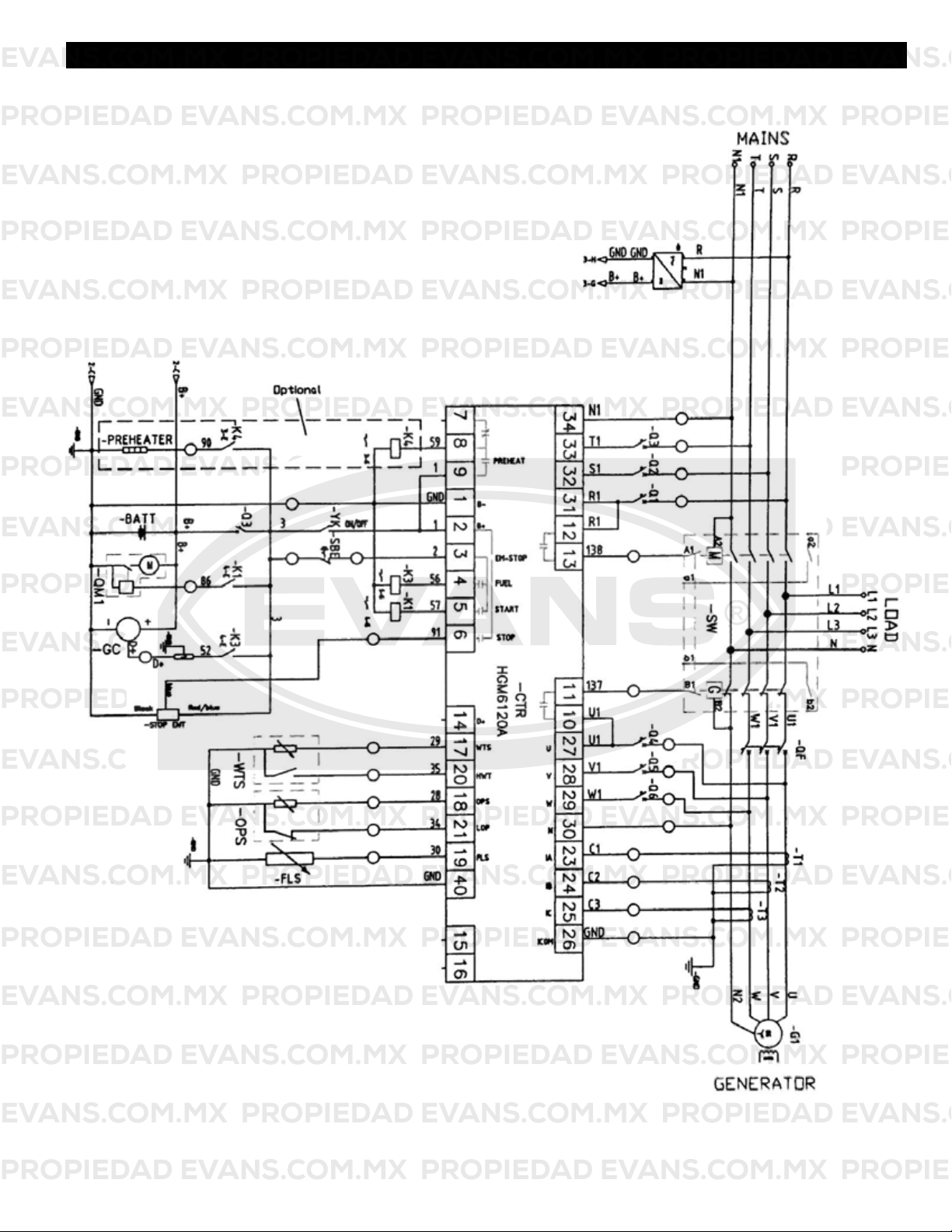

DIAGRAMA DE CONTROL

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

14

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

15

Distribuído por:

VENTAS EN LINEA

Consorcio Valsi, S.A. de C.V.

Camino a Cóndor No.401, El Castillo

Carretera Guadalajara-El Castillo km 11.4

C.P. 45680, Tel. 52 (33) 3208•7400, RFC: CVA991008945

El Salto, Jalisco, México.

Sucursales Nacionales

MEXICO, D.F.

Tel. 52 (55) 5566•4314, 5705•6779 Fax 52 (55) 5705•1846

GUADALAJARA

Av. Gobernador Curiel No. 1777

Col. Ferrocarril C.P. 44440

Tel. 52 (33) 3668•2500 Fax 52 (33) 3668•2551

[email protected]

Exportaciones: 52 (33) 3668•2560 Fax Exportaciones: 52 (33) 3668•2557

[email protected] www.valsi.net

SERVICIO Y REFACCIONES

Tel. 52 (33) 3668•2500, 3668•2572 Fax 52 (33) 3668•2576

MONTERREY, N.L.

Tel. 52 (81) 8351•6912, 8351•8478, 8331•9078 Fax 52 (81) 8331•5687

PUEBLA, PUE.

Tel. 52 (222) 240•1798, 240•1962 Fax 52 (222) 237•8975

MERIDA, YUC.

Tel: 52 (999) 212•0955 Fax 52 (999) 212•0956

Sucursales en el Extranjero

VALSI DE COLOMBIA, LTDA

Carrera 27 No. 18-50

Paloquemao

Tel. PBX 00 (571) 360 •7051 Fax 00 (571) 237• 0661

Bogotá, D.C., Colombia www.valsicolombia.com [email protected]

CULIACAN, SIN.

Tel. 52 (667) 146•9329, 30, 31, 32 Fax 52 (667) 146•9329 Ext.19
