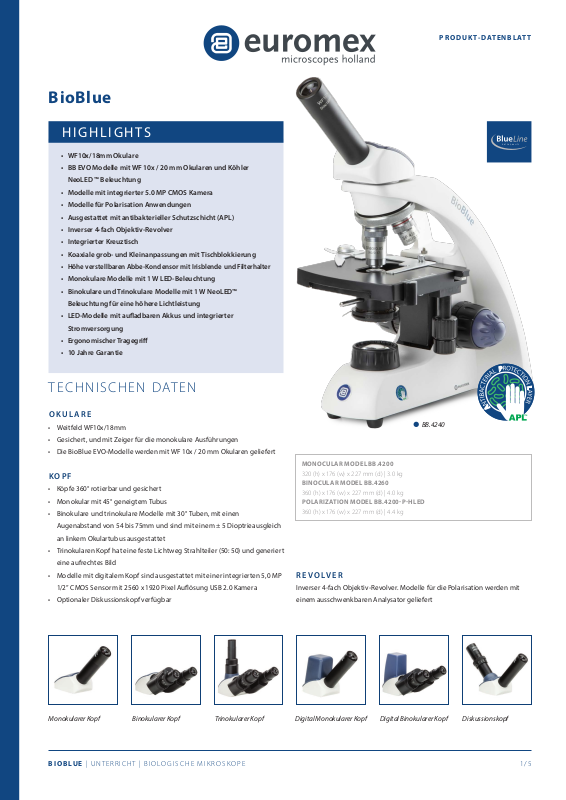

Page 1
BioBlue
PRODUKT-DATENBLATT
HIGHLIGHTS
• WF10x/18mm Okulare
• BB EVO Modelle mit WF 10x / 20 mm Okularen und Köhler
NeoLED ™ Beleuchtung
• Modelle mit integrierter 5.0 MP CMOS Kamera
• Modelle für Polarisation Anwendungen
• Ausgestattet mit antibakterieller Schutzschicht (APL)
• Inverser 4-fach Objektiv-Revolver
• Integrierter Kreuztisch
• Koaxiale grob- und Kleinanpassungen mit Tischblokkierung
•
Höhe verstellbaren Abbe-Kondensor mit Irisblende und Filterhalter
• Monokulare Modelle mit 1 W LED-Beleuchtung
• Binokulare und Trinokulare Modelle mit 1 W NeoLED™
Beleuchtung für eine höhere Lichtleistung
• LED-Modelle mit auadbaren Akkus und integrierter
Stromversorgung
• Ergonomischer Tragegri
• 10 Jahre Garantie
TECHNISCHEN DATEN
DUTCH QUALITY
OKULARE
• Weitfeld WF10x/18mm
• Gesichert, und mit Zeiger für die monokulare Ausführungen
• Die BioBlue EVO-Modelle werden mit WF 10x / 20 mm Okularen geliefert
KOPF
• Köpfe 360° rotierbar und gesichert
• Monokular mit 45° geneigtem Tubus
• Binokulare und trinokulare Modelle mit 30° Tuben, mit einen
Augenabstand von 54 bis 75mm und sind mit einem ± 5 Dioptrieausgleich
an linkem Okulartubus ausgestattet
• Trinokularen Kopf hat eine feste Lichtweg Strahlteiler (50: 50) und generiert
eine aufrechtes Bild
• Modelle mit digitalem Kopf sind ausgestattet mit einer integrierten 5,0 MP
1/2” CMOS Sensor mit 2560 x 1920 Pixel Auösung USB 2.0 Kamera
• Optionaler Diskussionskopf verfügbar
BB.4240
MONOCULAR MODEL BB.4200
320 (h) x 176 (w) x 227 mm (d) | 3.0 kg
BINOCULAR MODEL BB.4260
360 (h) x 176 (w) x 227 mm (d) | 4.0 kg
POLARIZATION MODEL BB.4200PHLED
360 (h) x 176 (w) x 227 mm (d) | 4.4 kg
RE VOLVER
Inverser 4-fach Objektiv-Revolver. Modelle für die Polarisation werden mit
einem ausschwenkbaren Analysator geliefert
Monokularer Kopf Binokularer Kopf
BIOBLUE | UNTERRICHT | BIOLOGISCHE MIKROSKOPE
Trinokularer Kopf
Digital Monokularer Kopf Digital Binokularer Kopf Diskussionskopf
1/5
Page 2
PRODUKT-DATENBLATT
NeoLED
OBJEKTIVE
• Geliefert mit Semi-Plan 4x/ 0.10, 10x /0,25, S40x/0,65, S60x/0,85, S100x/1,25
Öl-Immersion-Objektive. Die Austattung ist abhängig vom Modell
• Die Objektive S40x, S60x und Ölimmersionsobjektiv S100x sind gefedert
sind gefedert (um Schaden an den Objektiven zu verhindern)
Alle Optiken sind Antipilz behandelt
FOKUSANPASSUNG
• Koaxiale Grob- und Feintrieb, 200 μm Feinanpassung, 2 μm-Genauigkeit
• Geliefert mit einer verstellbaren Tischsicherheit um Schaden an der Probe
und Präparat zu verhindern
• Spannungsanpassung
• Verfahrweg 23 mm
OBJEKTTISCH
• 130 x 130 mm Objekttisch mit integriertem 70 x 28 mm X-Y-Kreuztisch
ausgenommen für Modelle AE.5155BB.4200und BB.4205
• Diese Modelle haben einen einfachen 120 x 120 mm Tisch und sind mit
zwei nicht abnehmbare Objektklemmen ausgestattet
• Die Polarisationsmodelle sind standardmäßig mit
129 mm rundem Tisch, 360° drehbar und 2 Objektklemmen ausgestattet
POLARISATIONSMODELLE
• Mit Analysator ausgestattet und in einem Schieberegler
unter dem Kopf montiert
• 360° Drehbarer, Polarisator auf das Lampgehäuse
• Standard mit H-LED-Beleuchtung für eine korrekte
Farbwiedergabe (sehr ähnlich dem Halogenlichtspektrum).
Geliefert mit einer integrierten 100-240 Vac Stromversorgung
• Polarisierung Anlage für standard Mikroskope sind optional erhältlich
VERPACKUNG
• Mit Staubschutzhülle, Netzstecker, Ersatzsicherung und Bedienungs-
anleitung in Polystyrolbox geliefert
• Modelle mit 100x Objektiv werden mit 5 ml Immersionsöl geliefert
• Modelle mit Halogenbeleuchtung werden mit einem blau Filter geliefert,
Modelle mit LED-Beleuchtung werden mit einem weißen Filter geliefert.
Alle Modelle sind mit einem Zeiger Okular für Zentrierung ausgestattet
• Alles verpackt in einen Polystyrolbox
APL ANTIBAKTERIELLE BESCHICHTUNG
APL (Anti-bacterial Protection Layer) ist eine revolutionäre Farbbehandlung
für die kritischsten Teile unserer Produkte. Ein Mikroskop mit APL schränkt
den Wachstum von Mikroorganismen, einschließlich Bakterien und
Schimmelpilzen deutlich ein
KONDENSOR
In Höhe verstellbarer N.A. 1,25 Abbe-Kondensor mit Irisblende und
Filterhalter
TM
BELEUCHTUNG
• Die Binokular- und Trinokular-Modelle sind mit einstelbarer 1 W NeoLED-
Beleuchtung ausgestattet
• Monokularen Modelle mit einstellbarer 1 W LED-Beleuchtung
• Die Polarisationsmodelle werden mit H-LED-Beleuchtung für eine korrekte
Farbwiedergabe (sehr ähnlich dem Halogenlichtspektrum) und einem
integrierten 100-240 V Netzteil geliefert. Auf Anfrage sind jedoch auch 20
W Halogenbeleuchtung für Polarisationsmodelle erhältlich
• Die EVO-Modelle sind ausgestattet mit Köhler NeoLED™ Beleuchtung
• Alle Modelle - außer Hallogen-Modelle - verfügen über ein internes
Netzteil/Ladegerät und 3 NiMH-Akkus (Ausnahmeweise die
Polarisierungsmodelle)
BIOBLUE | UNTERRICHT | BIOLOGISCHE MIKROSKOPE
e u r o m e x o p t i c a l t e c h n o l o g y
Polarisation-Modell BB.4260-P-HLED
2/5
Page 3
DIGITALE MODELLE
KAMERA
• Die BioBlue digitale Mikroskope sind mit einer 5.0 MP CMOS
USB-2 Kamera ausgestattet
• Maximale Auösung 2560 x 1920, Farbtiefe 24 Bit,
bis zu 30 Bildern pro Sekunde
• Mit ImageFocus Plus-Software, USB-2 Kabel und eine Mikrometer-
1mm/100-Teilen geliefert
• Die Garantie für die Kamera beträgt 2 Jahre
SOFTWARE
• Die ImageFocus Plus-Software ermöglicht es Bilder in .jpg, .tif, .bmp oder
.dicom-Formate zu speichern. Die videos werden geschpeichert
in .avi-Format
• Bilder können kommentiert werden und Messungen können in Live- oder
aufgezeichneten Bildern gemacht und durchgeführt werden
• Kompatibel mit Windows 7, 8 und 10, 32 und 64 Bit Kongurationen.
• Mac OS Version ist auch verfügbar
• Updates können auf unserer Website; www.euromex.com
heruntergeladen werden
PRODUKT-DATENBLATT
BB.4225
MODELS
BB.4200
BB.4220
BB.4240
BB.4250
BB.4260
BB.4260 -E
BB.4263
BB.4243
BB.4253
BB.4253-E
BB.4205
BB.4225
BB.4245
BB.4255
BB.4267
BB.4269
BB.4220-P-HLED
BB.4240-P-HLED
BB.4261-P-HLED
BB.4263-P-HLED
BB.4260-P-HLED
BB.4241-P-HLED
BB.4243-P-HLED
BB.4253-P-HLED
(1)
EVO-Modelle werden mit WF 10x/20 mm Okularen und Köhler NeoLED(tm)-Beleuchtung geliefert
(2)
Polarisationsmodelle werden mit H-LED-Beleuchtung - sehr ähnliches Lichtspektrum wie die Halogenbeleuchtung - und einem Okular
Mono Bino Trino Digital
•
•
•
•
•
•
•
•
•
•
• •
• •
• •
• •
• •
• •
•
•
•
•
•
•
•
•
4/10/40x SMP
Objektive
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
S60x
Objektiv
S100x
Objektiv
Integrieter
Kreuztisch
• •
• • •
• • •
• • •
• • • •
• • •
• • •
• • •
• • • •
• •
• • •
• • •
• • •
• • •
• • •
• •
• • •
• • •
• • •
• • •
LED NeoLED™ Köhler
•
•
• •
• •
mit Fadenkreuz zur Zentrierung geliefert. 20 W Halogenbeleuchtung ist auch für Polarisationsmodelle auf Anfrage erhältlich
Beleuchtung
(1)
Polarisation
(2)
BIOBLUE | UNTERRICHT | BIOLOGISCHE MIKROSKOPE
3/5
Page 4
ZUBEHÖR & ERSATZTEILE
PRODUKT-DATENBLATT
OKULARE
AE.5571 WeitFeld Okular WF5x/18 mm
AE.5572 Paar Weitfeld WF10x/18 mm Okulare
AE.5572-E Weitfeld Okular WF 10x / 20 mm für BB EVO
AE.5573 Paar Weitfeld WF15x/12 mm Okulare
AE.5573-E Weitfeld Okular WF 15x / 12 mm für BB EVO
AE.5574 Weitfeld Okular mit mikrometer 10mm/100
AE.5581 Weitfeld WF10x/18 mm Okular mit Zeiger
AE.5581-E Weitfeld Okular WF 10x / 20 mm mit Zeiger für BB EVO
AE.5582 Weitfeld WF20x/11.5 mm Okular
AE.5582-E Weitfeld Okular WF 20x / 12,5 mm für BB EVO
AE.5365 Augenmuschel für 28 mm Okulare
AE.5365-E Paar Augenmuscheln für Okulare für BB EVO
OBJEKTIVE
AE.5591 Semi Plan DIN 4x/0,13 Objektiv, Arbeitsabstand 37,50 mm
AE.5593 Semi Plan DIN 10x/0,25 Objektiv, Arbeitsabstand 6,54 mm
AE.5594 Semi Plan DIN 20x/0,40 Objektiv, Arbeitsabstand 1,20 mm
AE.5597 Semi Plan DIN S40x/0,65 Objektiv, Arbeitsabstand 0,68 mm
AE.5599 Semi Plan DIN S60x/0,85 Objektiv, Arbeitsabstand 0,20 mm
AE.5601 Semi Plan DIN S100x/1,25 Ölimmersionsobjektiv,
Arbeitsabstand 0,22 mm
SONSTIGES
AE .1110 Objekt Mikrometer 10mm/100
AE.5511 Diskussionskopf
AE.5202 Blaulter, Ø 32 mm
AE.5203 Gelblter, Ø 32 mm
AE.5204 Mattlter, Ø 32 mm
AE.5205 Grünlter, Ø32 mm
AE.5207 Blaulter Plexiglas, Ø 32 mm
BB.4300 Aluminiumkoer
AE.9918 Mikroskop Nylontasche (25 x 39 x 19 cm)
BB.9602 Analysator im schieber
AE. 9981 1 W LED Ersatzlampe
AE.9991 1 W NeoLED™ Ersatzlampe
SL .1379 20 W 12 V Ersatz Halogen Birne (für Polarisationsmodelle)
SL.55 01 LED Ersatzlampe für BioBlue Modelle
SL. 5527 Ersatzsicherungen, 10 Stück
KAMERAZUBEHÖR
AE.5130 Universal SLR Kamera Adapter mit 2x Projektielinse für
23,2 mm Tubes. Braucht einen separaten T2 Adapter
AE.5025 T2 Adapter für Nikon D Digital-SLR-kameras
AE.5040 T2 Adapter für Canon EOS Digital-SLR-kameras
Weitere T2-Adapter auf Anfrage
EINWEGARTIKEL
PB.5155 Objektträger 76 x 26 mm, geschlien, 50 Stück
PB.5165 Deckgläser18 x 18 mm, Dicke 0,13-0,17 mm, 100 Stück
PB. 5168 Deckgläser 22 x 22 mm, Dicke 0,13-0,17 mm, 100 Stück
PB.5245 Linsenreinigungspapier, 1 Stück, 100 Blätter
PB.5255 Immersionsöl, n = 1,482 (25 ml)
PB.5274 Isopropylalkohol 99% (200 ml)
PB. 5275 Reinigungsset: Pinsel, Reinigungstuch, Wattestäbchen,
Linsenreinigungspapier, Blasebalg und Reinigungsüssigkeit
AE.9918
BIOBLUE | UNTERRICHT | BIOLOGISCHE MIKROSKOPE
4/5
Page 5
Management
PRODUKT-DATENBLATT
POLARISATIONZUBEHÖR
Nicht für die BioBlue EVO Modelle geeignet
AE.5150 Einfaches Polarisationsset.
Polarisator Ø 18 mm montiert im Okular,
Analysator Ø 32 mm im Filterhalter
AE.5151 Einfache Polarisation Anlage. Polarisator über das Okular
montiert und Analysator 32 mm Durchmesser im Filterhalter
AE.5152 Einfaches Polarisationsset für Modelle ohne integrierten
Kreuztisch. Bestehend aus einem Schieberegler mit Analysator
Ø 32 mm im Filterhalter und einem 360° drehbaren Polarisator
auf dem Objekttisch (nür Modelle mit freien Steckplatz an der
Rückseite)
AE.5153 Einfaches Polarisationsset für Modelle ohne integrierten
Kreuztisch. Analysator soll untes den Mikroskopkopf montiert
werden und der 360° drehbarer Polarisator auf den Objekttisch
AE.5154 Polarisator in halter, zum platzieren über das Okular
AE.5155 Polarisation-Aufsatz mit Analysator und Slider, drehbare Tisch
für X / Y Kreuztisch und Polarisator am Lampengehäuse
AE.5155-P
AE.5156 Einfaches Polarisationsset bestehend aus einen Schieberegler
AE.5158 Polarisation-Kit mit Analysator im Schieber und kleine drehbare
AE.5158-P
Polarisation-Aufsatz mit Analysator und Slider, drehbare Tisch
für Stufe mit Klemmen und Polarisator am Lampengehäuse
mit Analysator und Polarisator im Lampengehäuse
(nür Modelle mit freien Steckplatz an der Rückseite)
(75 x 50 mm) Tisch mit zwei Klammern welche auf der XY-Tisch
montiert wird. Drehbare 360° Polarisationslter welche auf das
Lampgehäuse montiert werden soll
Polarisation-Kit mit Analysator im Schieber und kleine drehbare
(100 x 65 mm) Tisch mit zwei Klammern welche auf der XY-Tisch
montiert wird. Drehbare 360° Polarisationslter welche auf das
Lampgehäuse montiert werden soll
AE.5150
AE.5151
AE.5152
AE.5154
AE.5156
AE.5155-P
BioBlue mit polaritation-Kit
AE.5158-P
Euromex Microscopen bv • Papenkamp 20 • 6836 BD Arnhem • The Netherlands • T +31 (0) 26 323 22 11 • F +31 (0) 26 323 28 33 • [email protected] • www.euromex.com
BIOBLUE | UNTERRICHT | BIOLOGISCHE MIKROSKOPE
Alle Informationen können ohne vorherige Ankündigung geändert werden
