EUROLUX G2700A, G4000A, G3600A, G6500A User manual [ru]

2

1.

Введение

4

2.

Назначение

4 3.

Технические характеристики

4 4.

Состав изделия, элементы управления

8 5.

Устройство и работа изделия

10

Средства измерения и индикации, инструмент и

принадлежности

13 7.

Маркировка

14 8.

Упаковка

14 9.

Техническое обслуживание. Консервация

15 10.

Обеспечение требований безопасности

20 11.

Требования к транспортировке и хранению

23 12.

Комплектность

23 13.

Гарантийные обязательства

24 14.

Единая служба технической поддержки

26 15.

Сервисные центры

29 16.

Движение изделия при эксплуатации

31

17.

Учет технического обслуживания

32

Содержание:

6.

3

1. Введение

онструкция непрерывно дорабатывается, поэтому приобре-

К
тенное вами изделие может отличаться от описываемого в
данном паспорте.

нимание! Изделие является источником повышенной

В

пожароопасности, взрывоопасности, электроопасности.
Комплексные полное техническое обслуживание и ремонт в
объеме, превышающем перечисленные данным руководством
операции, должны производиться квалифицированным
персоналом на специализированных предприятиях. Установка,
эксплуатация и необходимое техническое обслуживание изделия
производится пользователем и допускается только после
изучения руководства по эксплуатации.

Особое внимание следует уделить разделу «Обеспечение
требований безопасности».

2

. Назначение

Г

енератор бензиновый (бензогенератор) - электрическая
машина, предназначенная для автономного электроснабжения в
повторно-кратковременном режиме потребителей бытового и
аналогичного назначения, относящихся к классу переносных
электроприемников. В качестве первичного двигателя
используется карбюраторный двигатель, топливом для которого
является неэтилированный бензин. Использование генератора в
производственных целях и для электропитания стационарных
электроустановок категорически запрещено.

. Технические характеристики

3

делие соответствует требованиям российских и

Из
международных стандартов. Технические условия

ормативная база на изделие устанавливаются стандартами

н

и

предприятия и приведены в Таблицах 1, 2.

4

Генератор с воздушным охлаждением двигателя

G2700A, G3600A, G4000, G6500A

Основные параметры

Исполнение по напряжению (полная
нагрузка), В

Номинальная частота переменного тока,
Гц

Номинальная / максимальная мощность, Вт

Частота при допустимой перегрузке, Гц

Частота при мгновенном включении полной
нагрузки, Гц

Частота при мгновенном выключении полной
нагрузки, Гц

Время восстановления номинальной частоты
(не более), с

Феррорезонансная

(конденсаторная)

Номинальное напряжение, В *

220

Исполнение по напряжению (холостой ход), В 228—234

212—218

50

Частота холостого тока, Гц 52.5
Частота при полной нагрузке, Гц 50

G2700A 2000 / 2200

G3600A 2500 / 2800

G4000A 3000 / 3300

G6500A 5000 / 5500

Длительная перегрузка не допускается!

49.5

Допускаемое отклонение частоты, Гц
Холостой ход ± 0.4
Нагрузка ≤20% ± 0.3
Нагрузка 20—50% ± 0.25
Нагрузка ≥50% ± 0.15

45

55

3

Номинальный коэффициент мощности 1.0
Система возбуждения альтернатора Щеточная

Система стабилизации напряжения

Условия эксплуатации

Топливо Температуры, °К (°С)
Бензин 243…313 (-30…+40)
Атмосферное давление, кПа 89.8
Относительная влажность, % 60

* Допускается поставка изделий с параметрами в соответствии с согласованными с предприятием-

изготовителем требованиями заказчика. (Таблица 1)

5

Параметры двигателей

Погрешность стабилизации частоты
вращения, %

В составе генератора

Способ охлаждения Воздушный принудительный

Конструкция камеры сгорания Полусферическая

Расположение цилиндра Наклонное

Конструкция и расположение клапана Верхнее (над цилиндром)

Расположение распредвала Нижнее (в картере)

Основные параметры

Номинальная мощность (1 час), л.с.

Двигатель G2700A 5.5

Двигатель G3600A 6.5

Двигатель G4000A 7.0

Двигатель G6500A 13

Частота вращения на номинальной
мощности, об/мин.

3600

Частота вращения холостого хода, об/мин. 1700±100

Максимальный вращающий момент, Нм 9.5; 11

Частота вращения максимального момента,
об/мин.

2800

Расход топлива, г/кВтч 395

Расход масла, г./кВтч 6.8

6

Количество цилиндров 1

Число тактов 4

Степень сжатия 8.5:1

Направление вращения вала со стороны
ручного стартера

По часовой стрелке

Угол опережения зажигания, ° 21.5°

Зазор клапанного механизма, мм 0.03—0.05

Искровой зазор свечи зажигания, мм 0.7—0.8

Способ передачи вращающего момента Шлицевая муфта

Способ запуска

Система зажигания Магнето

Система подачи топлива Свободный слив (самотек)

6

Ручной стартер

Таблица 2.1

Параметры двигателей

NHSP LD F6TC, Esso, PSB6E2,

и аналогичные

Карбюратор RXH128 (168F);

RXH130 (168F-2); RXH130 (170F)

В составе генератора

Принадлежности

Bosch W6DC, NGK BP5ES,

Тип свечи зажигания

Champion N11YC, Denso W16EX-U,
AC Delco 44XLS, Motor Craft
AG24C, Beru 14-7DU, Россия А17Д

Система питания

Тип воздушного фильтра Пористый полиуретан

Топливо и смазочное масло

Тип топлива Бензин АИ-92 неэтилированный;

Тип смазочного масла

Класс SAE: 10W-30, 10W-40

Сорт API: S

Тип системы смазки Разбрызгиванием в картере

Ёмкость бензобака, мл 15000 / 22000 (G6500A)

Ёмкость системы смазки, мг 600 / 1100 (G6500A)

Таблица 2.2

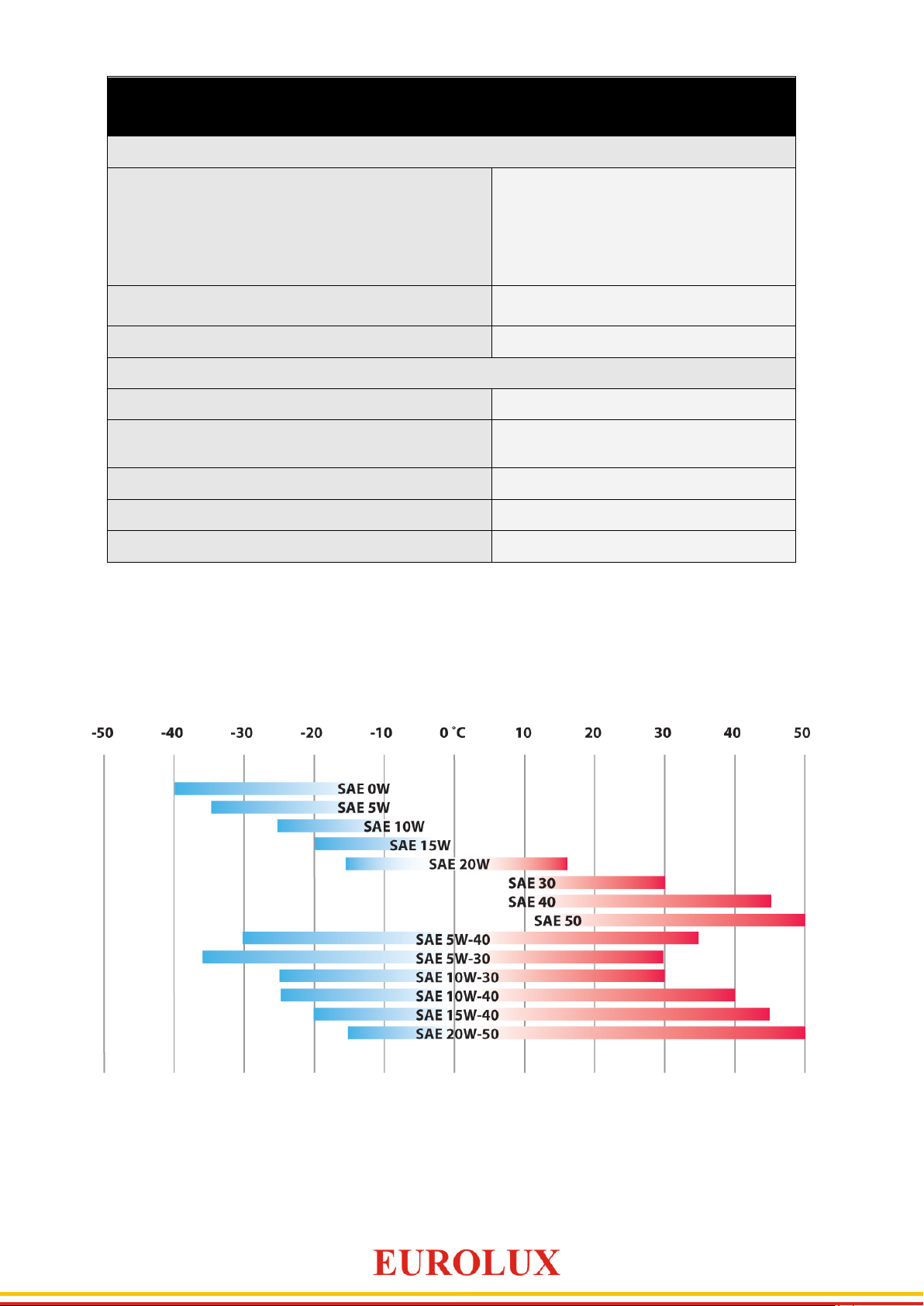

Таблица выбора масла в зависимости от погодных условий

7

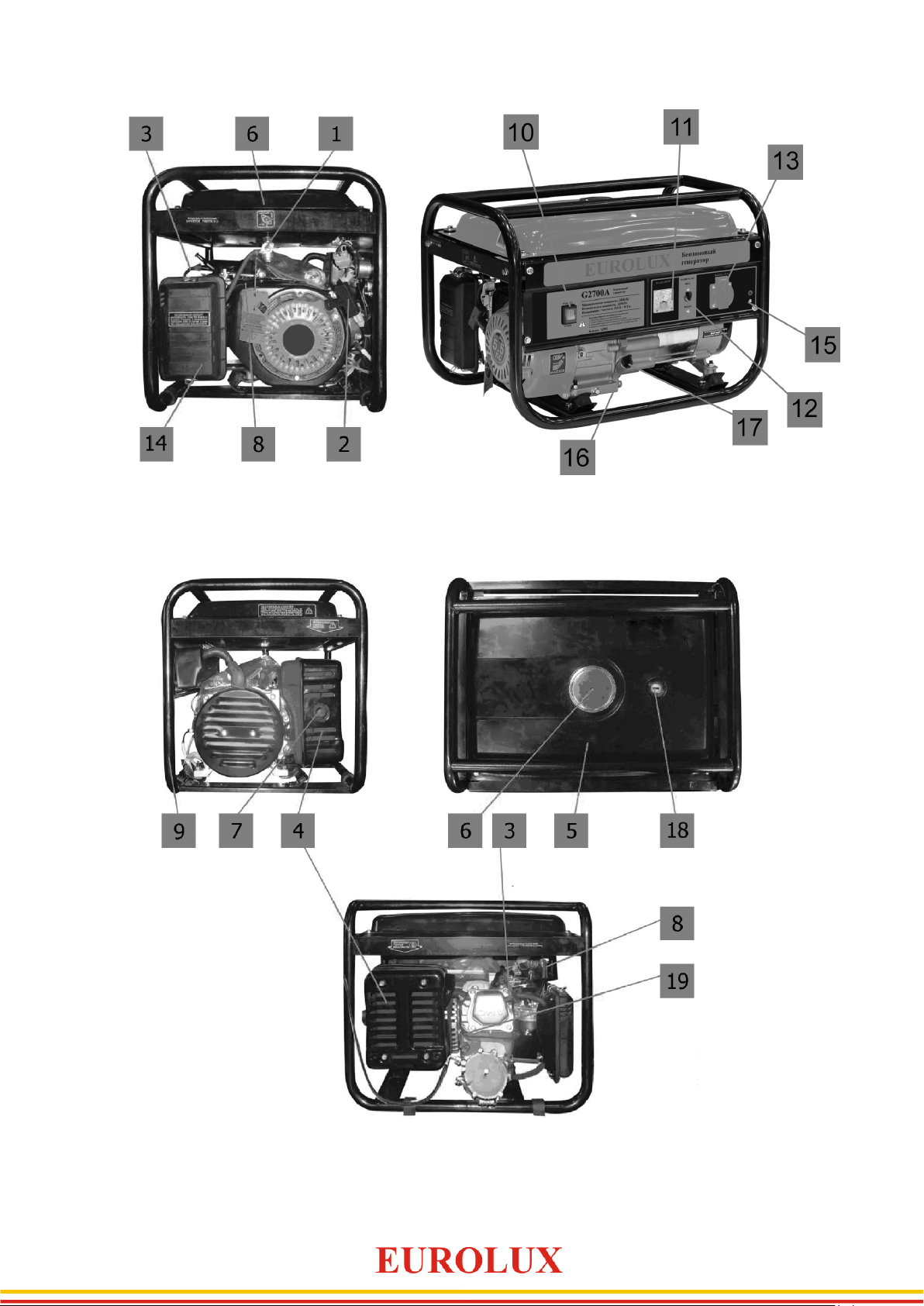

4. Состав изделия, элементы управления

8

Рис. 1

* Допускается отличие внешнего вида на рисунке от внешнего вида конкретного изделия.

Параметры

Снижение уровня шума выхлопа, выпуск продуктов
сгорания

Индикация величины напряжения переменного тока
220 В.

Доступ для обслуживания системы фильтрации
воздуха

Таблица 3

№ Наименование Назначение

1 Бензиновый кран Манипуляция подачей топлива

2 Ручка стартера Пуск двигателя

3 Высоковольтный провод Электропитание свечи зажигания

4 Глушитель

5 Бензобак Ёмкость для топлива

6 Крышка бензобака Заправка бензином

7 Выпускное отверстие Выпуск отработанных газов

8 Рычаг воздушной заслонки

9 Рама Несущие, защитные и транспортировочные элементы

10 Выключатель двигателя

11 Вольтметр

Автоматический выключатель

12

переменного тока
Розетка разъёма цепи

13

переменного тока

14 Крышка воздушного фильтра

Клемма защитного

15

заземления

16 Сливная пробка масла Слив масла из системы смазки

Щуп-пробка заливного

17

отверстия масла

18 Индикатор уровня Индикация уровня топлива в баке

Управление воздушной заслонкой при холодном пуске
на бензине

Манипулирование электропитанием системы
зажигания двигателя

Защита от короткого замыкания

Подключение потребителей переменного тока 220 В

Защитное заземление электропроводящих корпусных
деталей генератора

Заполнение системы смазки, измерение уровня масла

9

5. Устройство и работа изделия

.1 Устройство и конструктивные особенности.

5

− Изделие относится к классу генераторных установок
переменного тока, приводимых в движение поршневыми
двигателями внутреннего сгорания общего назначения.
Генераторная установка состоит из поршневого двигателя
внутреннего сгорания (ДВС) и электрической машины
(альтернатора), преобразующей механическую энергию в
электрическую.

− По конструктивной классификации и принципу работы двигатель
относится к четырехтактным одноцилиндровым ДВС с верхним
расположением клапанов и нижним расположением
распределительного вала. ДВС имеет карбюраторную систему
питания. Смазка осуществляется разбрызгиванием масла в
картере. Пуск двигателя осуществляется с помощью ручного
тросового стартера. В системе зажигания применяется магнето
на маховике.

− В качестве альтернатора используется генератор переменного
тока с щеточной системой возбуждения и феррорезонансной
(конденсаторной) стабилизацией напряжения.

.2 Установка генератора.

5

− При установке следует выполнить все требования раздела 10:
«Обеспечение требований безопасности».

5

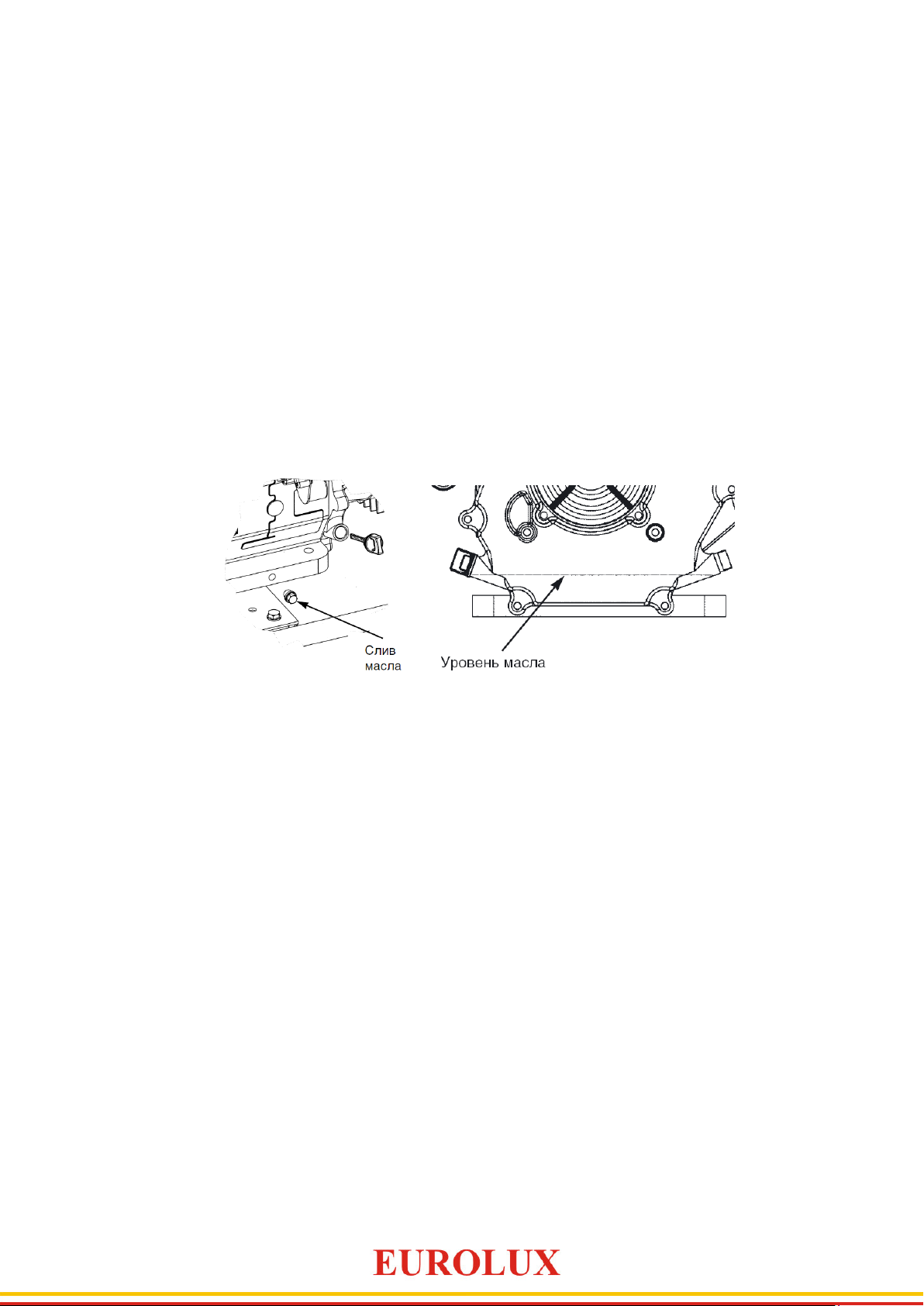

.3 Заполнение маслом системы смазки.

− Вывинтить щуп и залить в картер масло соответствующего типа
(таблица 2) до нижнего края горловины. Вставить чистый сухой
щуп в горловину картера и вынуть его. Проверить уровень
масла: граница смоченной области щупа должна располагаться
между отметками минимального и максимального уровней.

Внимание! Контролировать и восстанавливать уровень масла
следует перед каждым пуском генератора. Систематическая
работа при пониженном уровне масла приведет к
преждевременному износу генератора. При уровне масла ниже
минимально допустимого при включении питания
срабатывает блокировка двигателя. Для снятия блокировки
восстановить нормальный уровень масла. Не допускать
превышения уровня.

− При выборе масла руководствоваться требованиями
эксплуатационной документации и указаниями по применению
конкретного типа масла его производителя.

10

При работе в условиях, отличных от нормальных (см. таблицу 1)
рекомендуется применять соответствующий тип сезонного масла
в соответствии с рекомендациями его производителя.

.4 Заземление корпуса генератора.

5

− При установке генератора следует подключить к резьбовой
клемме проводник заземляющего устройства,
удовлетворяющего требованиям раздела «Обеспечение
требований безопасности».

.5 Заправка бензином.

5

− Внимание! Перед заправкой бензином генератор остановить. В
качестве топлива используется бензин марки АИ-92. При
заправке бензином следует выполнить все требования раздела
«Обеспечение требований безопасности».
Внимание! Не хранить бензин до начала использования более
30 дней.

5.6 Пуск генератора.

− Отключить все потребители переменного тока от генератора,
переведя рычаг автоматического выключателя в отключенное
положение «0»

.

− Открыть топливный кран

− Перевести рычаг управления воздушной заслонкой в крайнее

левое положение при пуске холодного двигателя и в
промежуточное положение при пуске прогретого двигателя

− Перевести выключатель двигателя в отключенное положение
«0».

− Плавно вытянуть до упора трос ручного стартера за ручку и
вернуть в исходное положение (см. также рис. 2).

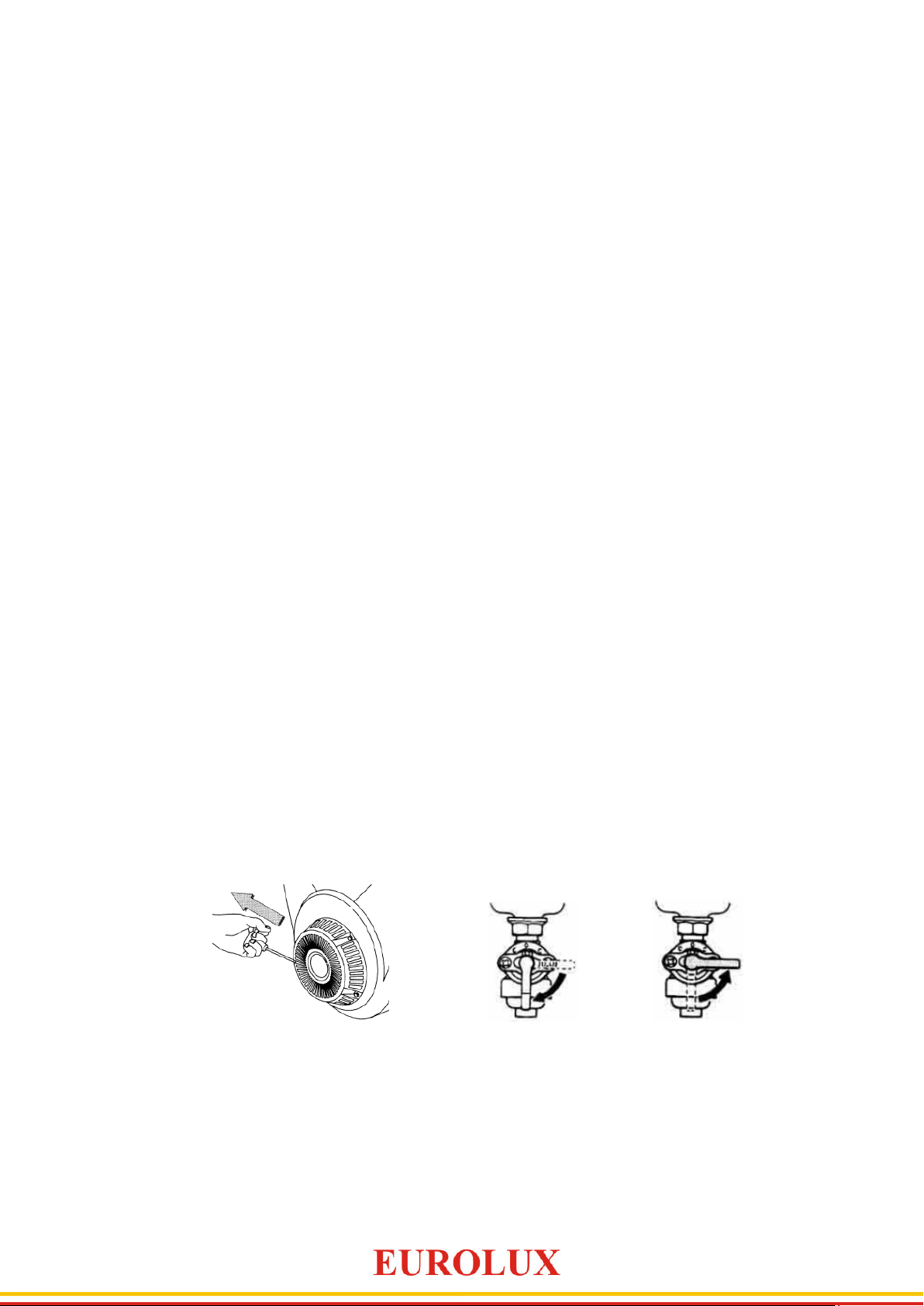

Рис. 2 Рис. 3 Рис. 4

− Пер

евести выключатель двигателя во включенное положение

«1».

− При пуске придерживая генератор за раму, резко с интенсивным
усилием вытянуть трос стартера до упора (рис. 2), повторив
действие несколько раз при необходимости.

11

Если двигатель не запускается, следует изменить положение
рычага воздушной заслонки, сдвигая его вправо тем больше, чем
выше температура двигателя и окружающего воздуха, затем
повторить пуск с помощью стартера. При срабатывании защиты
нажать сброс после остывания автоматического выключателя.

− При работе на бензине после прогрева двигателя в течение
времени около 10-40 секунд, в зависимости от начальной
температуры, перевести рычаг заслонки в крайнее правое
положение, если при этом двигатель работает неустойчиво
вернуть рычаг заслонки в прежнее положение и обеспечить
завершение прогрева.

− Подключить к разъемам генератора потребители,
соответствующие требованиям раздела «Обеспечение
требований безопасности». Полная мощность (сумма активной и
реактивной мощностей) всех подключаемых потребителей в
стационарном режиме не должна превышать значений
номинальной мощности, указанных в Таблице 1. Не допускается
длительное превышение номинальной мощности более, чем на
10% свыше номинального значения. Включить автоматический
выключатель, установив его рычаг управления в положение «1».

5.7 Остановка генератора.

− При работающем генераторе отключить автоматический
выключатель.

− Перевести выключатель двигателя в отключенное положение
«0».

− Закрыть топливный кран.

5.8 Особенности эксплуатации при пониженной температуре.

− В случае эксплуатации генератора при температуре окружающей
следы ниже 0°С рекомендуется перед запуском выдержать его в
теплом помещении в течении времени, необходимого для
прогрева всех его частей.
Внимание! Частые пуски и остановки генератора при наличии
наледи в камерах двигателя и карбюраторе могут привести к
преждевременному износу изделия.

12

5.9 Напряжение генератора
Во время работы, бензиновый генератор вырабатывает
переменное напряжение без привязки к абсолютным значениям.
Это означает, что разность потенциалов между любым
контактом розетки и землей составляет 110В, а напряжение
между контактами – 220В.

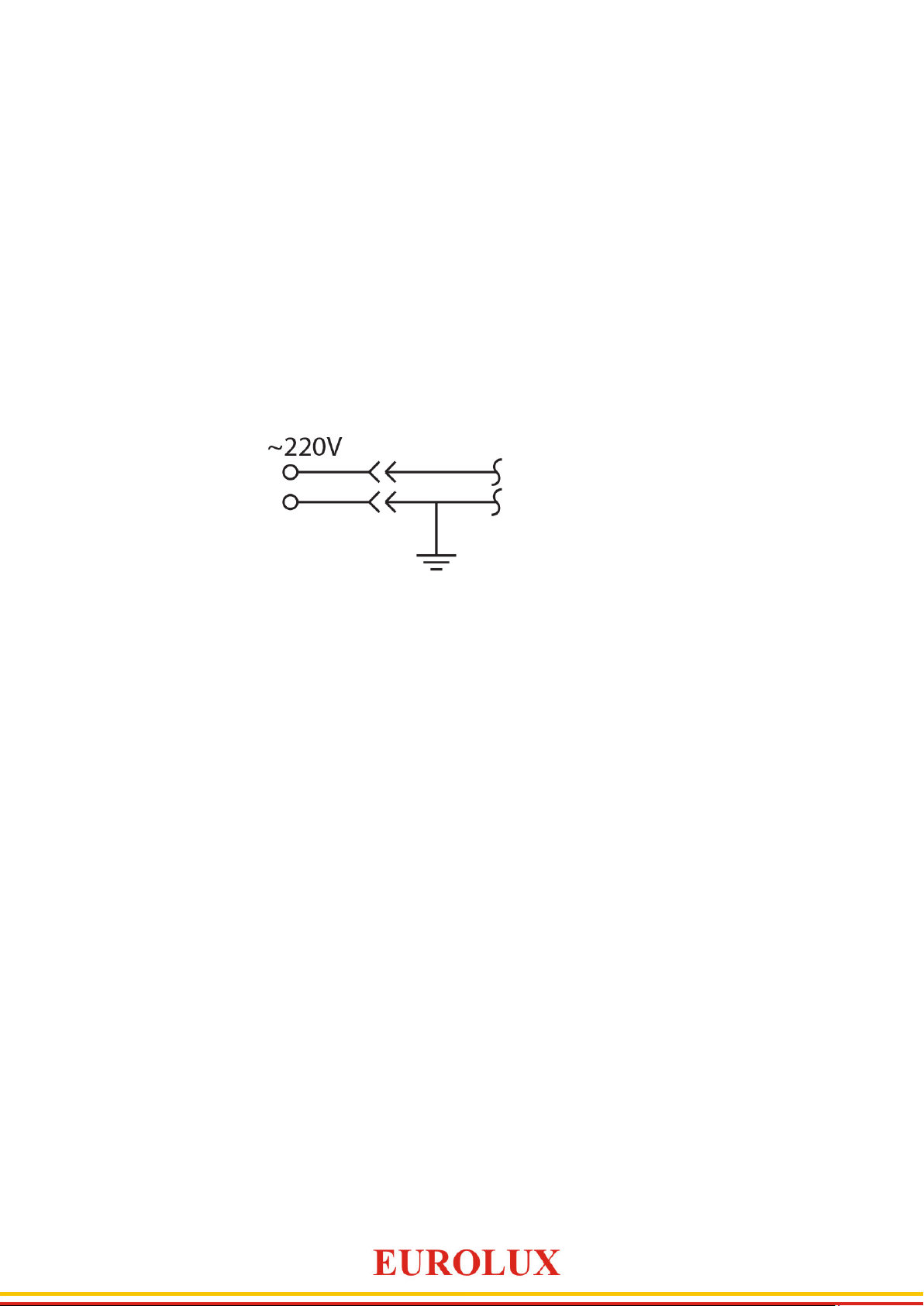

Для того чтобы сделать генератор действительно однофазным,
необходимо приравнять к нулю потенциал одного из контактов в
выходной розетке. Для этого необходимо организовать
отдельную точку заземления близко к месту установки
генератора и присоединить один из контактов в выходной
розетке к этой точке. Таким образом у вас получиться «ноль» на
заземленном проводе и чистая «фаза» на втором проводе (см.
Схема 1).

Схема 1

. Средства измерения и индикации, инструмент и

6
принадлежности.

.1 Наличие и величина напряжения переменного тока индици-

6

руется и измеряется вольтметром.

6

.2 Причиной отсутствия напряжения при работающем

генераторе может служить срабатывание автоматических
выключателей защиты цепей от перегрузки. В этом случае
следует устранить причину перегрузки и нажать кнопку или
клавишу сброса соответствующего автоматического
выключателя после его остывания.

.3 Для разрешенного данным руководством пользователю

6

технического обслуживания применяются только универсальные
инструменты и принадлежности, применение специальных
приспособлений не требуется. Комплект необходимых инстру­ментов и принадлежностей поставляется в соответствии с
разделом «Комплектность».

13

7. Маркировка

аркировка содержит следующую информацию:

М

1. Название, логотип и торговую марку;

2. Условное обозначение модели изделия, тип и общие

сведения о двигателе;

3. Номинальную мощность, номинальную частоту переменног

ока, напряжение переменного тока;

т

о

4. Дату изготовления и серийный номер;

5. Необходимые предупредительные и информационные

надписи.

8

. Упаковка

.1 Генераторные установки помещаются в упаковку в

8

законсервированном для транспортировки и хранения виде
(топливо и смазочное масло полностью удалены).

.2 Упаковка имеет средства защиты против попадания на

8

изделие пыли и посторонних мелких частиц.

8

.3 Упаковочный картон обладает достаточной для погрузки и

транспортировки прочностью. Упаковка предусматривает
средства защиты от вибрации, пыли и влажности воздуха до 80%

8

.4 Комплект документации, помещаемый внутри упаковки с

изделием или передаваемый покупателю (заказчику) отдельно:
— отметка технического контроля;
— эксплуатационная документация;
— комплектность упаковки.

8.5 Упаковочная маркировка и предупредительные надписи
соответствуют ISO 780-1997.

14

9. Техническое обслуживание. Консервация

Рис. 5

.1 Перечень операций необходимого технического

9

обслуживания:
— проверка и восстановление уровня масла,
— проверка и замена свечи зажигания,
— обслуживание воздушного фильтра,
— обслуживание топливных фильтров бака и крана подачи
бензина,
— проверка утечек бензина и масла,
— замена масла.

9

.2 Проверка и восстановление уровня масла.

Периодичность проведения: перед каждым запуском или каждые
12 часов работы.

. Вывинтить щуп-пробку из горловины картера, опустить в

1

горловину сухой, чистый щуп и вытащить его — край,
смоченный маслом области должен располагаться между
отметками минимального и максимального допустимого
уровней.

2. Залить в горловину масло до нижнего края заливного

отверстия. Проверить уровень масла в соответствии с
пунктом 1.

3. Установить и затянуть щуп. Не допускать пролива масла!

Пролитое масло собрать или нейтрализовать.

9

.3 Проверка и замена свечи зажигания.

1. Периодичность проведения проверки: не реже, чем через

каждые 100 часов работы или шесть месяцев.

2. Снять высоковольтный провод и вывинтить свечу из

двигателя, используя свечной ключ 21 мм.

3. Допускается наличие тонкого светло-коричневого налета на

поверхностях электродов и керамического изолятора.
Допускается небольшое количество темного масляного нагара

15

на торце свечи, обращенном в камеру сгорания при работе.

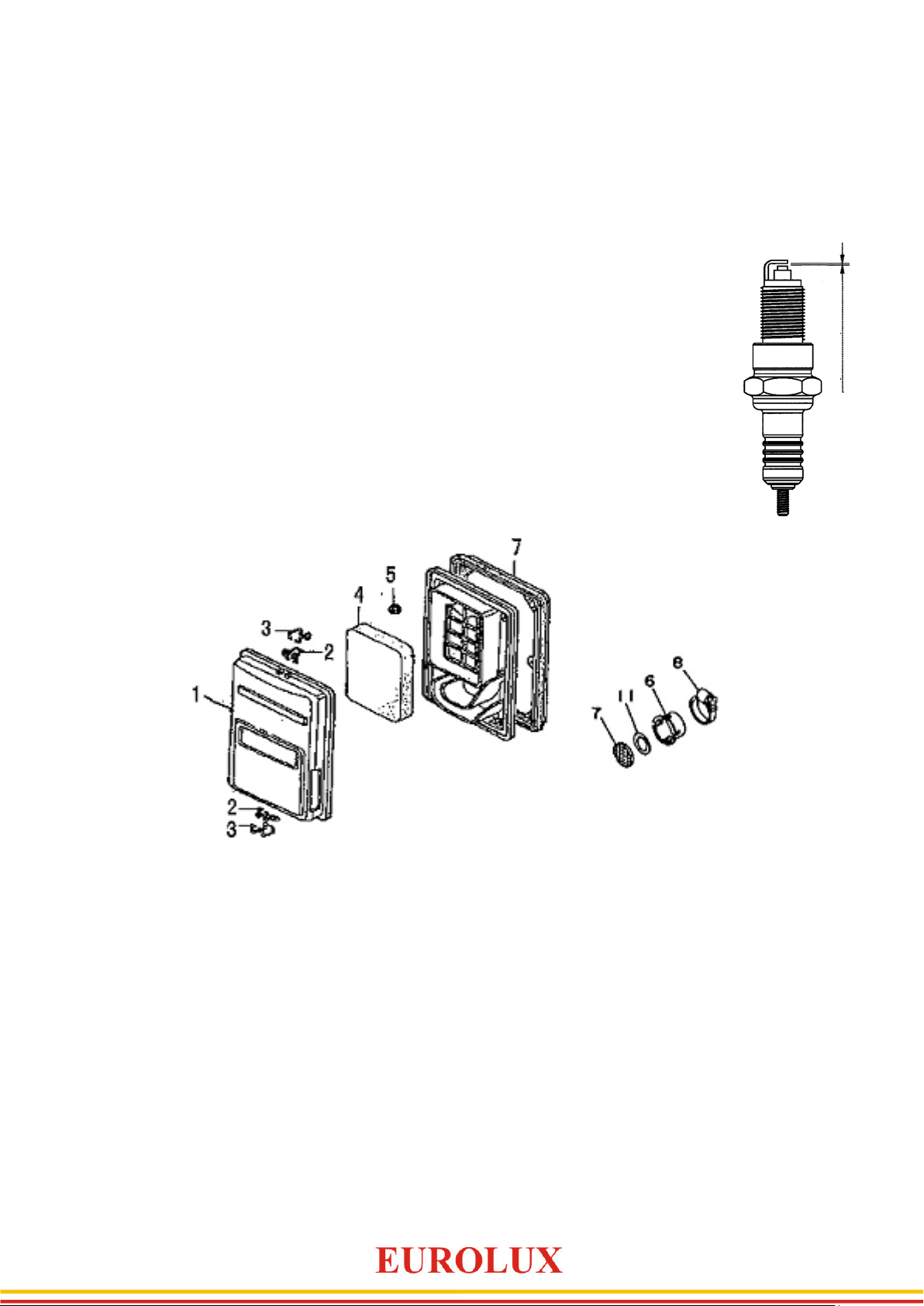

0.7…0.8 мм

Рис. 6

Рис. 7

Рис. 8

Систематическое появление на электродах и изоляторе
большого количества темных отложений свидетельствует о
серьезных нарушениях в работе двигателя или
несоответствующем качестве применяемых бензина и масла,
при обнаружении подобного прекратить эксплуатацию и
обратиться в сервисный центр за консультацией и
диагностикой. В случае если установлено, что
причиной отложений является неудовлетворительное
качество расходных материалов или обнаружены
признаки незначительной эрозии электродов,
допускается дальнейшая эксплуатация свечи после
механической и химической очистки электродов и
изолятора

4. Рекомендуется проверить величину межэлектродного

зазора, которая должна быть около 0.7…0.8 мм (рис.

6). При существенном отличии измеренной величины
зазора указанным требованиям заменить свечу.

16

. Свеча (EG-H168-A15) заменяется новой того же типа или

5

полным аналогом во всех случаях обнаружения трещин,
сколов, раковин и других дефектов на ее поверхностях.
Периодическая замена свечи зажигания производится кажд

00 часов новой, того же типа или полным аналогом

1

ые

независимо от ее состояния.

6. Установить свечу в двигатель, завернув ее до упора от руки,

затем затянув ключом на 180º для новой, и на 90º для
использованной ранее. Установить высоковольтный провод
на центральный электрод свечи.

7. При каждом обслуживании рекомендуется очищать от

загрязнений поверхность высоковольтного провода.

8. Демонтировать сетку искрогасителя (поз. 7 рис.8) выпускного

тверстия ослабив хомут крепления (поз. 8 рис.8). Удалить

о
загрязнения механическим способом. Установить сетку на
штатное место, затянуть хомут. При обнаружении
повреждений сетку заменить оригинальной EG-H168-L11.

.4 Обслуживание воздушного фильтра.

9

1. Периодичность обслуживания: не реже, чем каждые 50 часов

работы или три месяца. В особых условиях повышенной
запыленности увеличение частоты обслуживания
определяется в зависимости от конкретной ситуации.

2. Демонтировать крышку (поз. 1 рис.7). При отделении крышки

от корпуса не повредить уплотнение. Снять фильтрующий
элемент (поз. 4 рис.7).

3. Промыть фильтрующий элемент водным раствором любого

бытового моющего средства. Промыть элемент в чистой вод

высушить его. Полностью погрузить фильтрующий элемент

и
в применяемое смазочное масло. Аккуратно отжать излишки
масла не перекручивая элемент. При наличии излишков
масла в фильтрующем элементе возможно появление
темного выхлопа в первое после обслуживания время работы.

4. При обнаружении любых дефектов фильтрующий элемент

(поз. 4 рис.7) заменить новым оригинальным.

5. Поместить фильтрующий элемент на штатное место,

установить крышку.

6. Внимание! Не запускать двигатель с демонтированным

воздушным фильтрующим элементом.

е

9.5 Обслуживание фильтров системы питания. Проверка

отсутствия утечек систем питания.

1. Периодичность проведения: не реже, чем через каждые 100

часов работы или три месяца.

2. Снять крышку бензобака и колпачок крана подачи бензина,

стараясь не повредить уплотнения. Слить остатки топлива во
вспомогательную емкость.

3. Удалить загрязнения с фильтров и промыванием в легком

растворителе (тип №646) и продувкой. Высушить фильтры и
установить их на место.

4. При обнаружении любых дефектов, фильтрующие элементы

заменить новыми оригинальными (GG-H-250-M04 и

GG-H250-M17).

5. Внимание! После заправки убедиться в отсутствии утечек

топлива из системы питания. Не запускать двигатель с
демонтированными топливными фильтрами. Особое
внимание обратить на топливный шланг.

17

9.6 Замена масла.

Периодичность проведения: каждые 50 часов работы или 6
месяцев, а также один раз после обкатки через первые 10
часов работы.
На прогретом до рабочей температуры двигателе вывинтить
пробку для слива масла, поместив под сливным отверстием
вспомогательную емкость. После прекращения истечения
масла установить пробку на штатное место и затянуть. Залить
масло в горловину, удалив щуп, до нижнего края заливного
отверстия. Проверить уровень масла.
Внимание! Не производить самостоятельно промывку
системы смазки. В случае возникновения подозрений на
повышенный уровень загрязнения обратиться в
соответствующий авторизованный сервисный центр.

9.7 Консервация генератора.

1. Консервация проводится во всех случаях, когда

предполагается перерыв в использовании генератора в
течение 3-х месяцев и более. Одновременно с консервацией
провести техническое обслуживание, предусмотренное
пунктами 9.2—9.6 данного руководства.

2. Удалить или полностью выработать имеющуюся в баке

топливную смесь. Слив производить, сняв колпачок крана
подачи топлива.

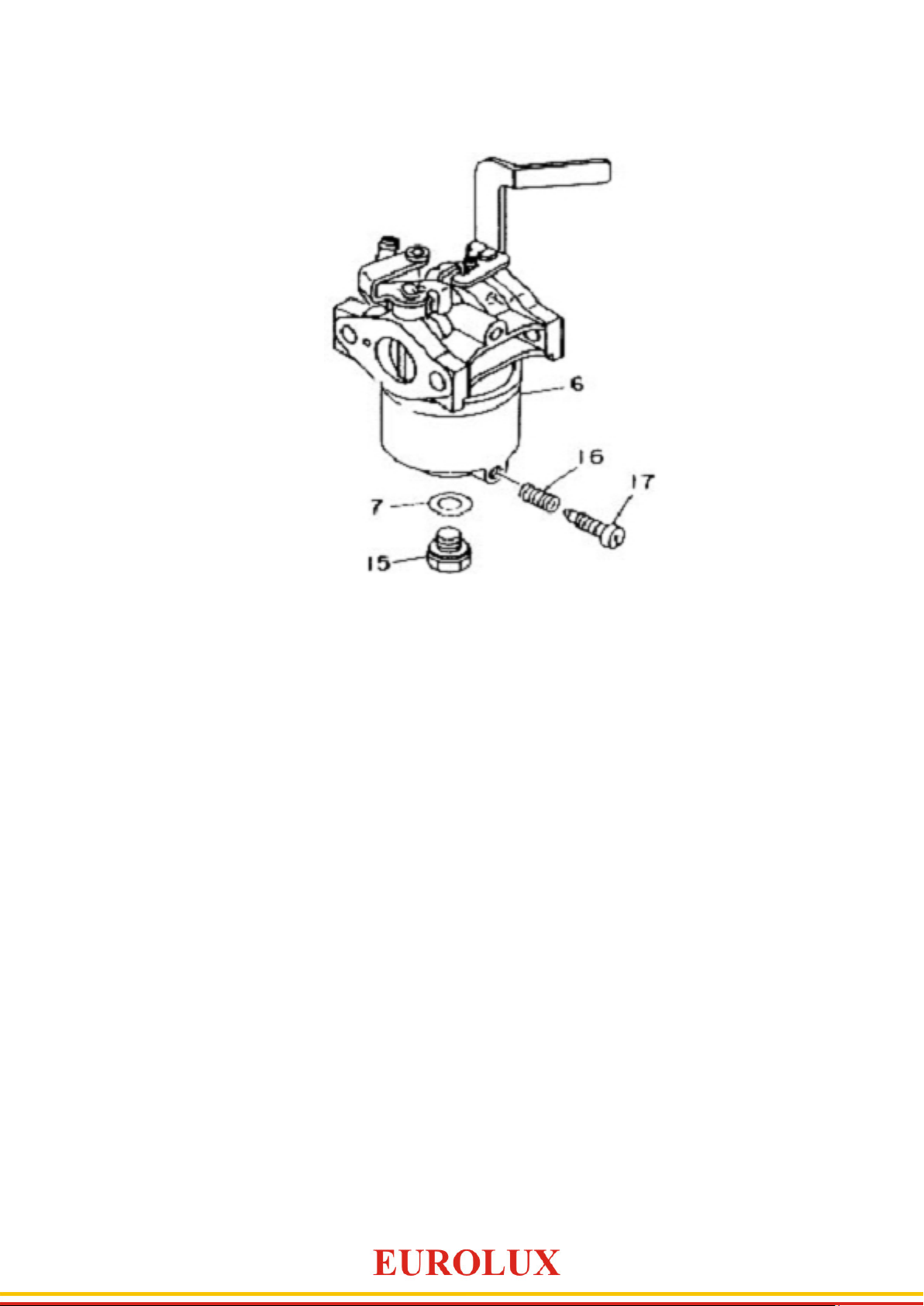

3. Слить топливо из поплавковой камеры карбюратора,

вывинтив пробку. После слива установить пробку на место и
затянуть.

4. В модификациях, в которых отсутствует винт слива, бензин

сливать, вывинтив болт крепления поплавковой камеры,
придерживая камеру.

5. Вывинтить свечу зажигания, залить в камеру сгорания 2 мл

смазочного масла, провернуть стартер, установить свечу на
штатное место, присоединить высоковольтный провод.

6. Залить 50—100 мл смазочного масла в топливный бак и

равномерно распределить его внутри, наклоняя генератор.

7. Рекомендуется нанести на поверхности корпусных и несущих

деталей генератора консервирующую смазку любого типа,
специально предназначенную для подобных целей.

8. Хранить законсервированный генератор следует в заводской

или аналогичной упаковке с соблюдением требований
раздела 11 данного руководства.

9. Перед использованием генератора после длительного

хранения провести техническое обслуживание,
предусмотренное пунктами 9.2—9.6 данного руководства, и
промыть бак чистым бензином АИ-92.

18

По мере истечения соответствующих календарных сроков ТО

Рис. 9

производить в соответствии с пунктом 9.8

.8 График проведения необходимого планового ТО при

9

нормальных условиях.

нимание! Корректировка графика планового технического

В
обслуживания, а также проверок производится пользователем
в случае эксплуатации изделия в условиях и режимах,
отличных от нормированных данным руководством, на
основании особых рекомендаций, разрабатываемых
предприятием-изготовителем в каждом конкретном случае по
согласованному с авторизованным сервисным центром
запросу. Периодичность проведения ТО определяется в часах
работы или календарным сроком в зависимости от
очередности истечения отдельно для каждого вида ТО.

Допускается проведения планового ТО до истечения
установленных максимальных сроков с сохранением
периодичности последующих мероприятий.

19

Период

проведения

Вид ТО

Таблица 4

Наработка часов

Перед

каждым

пуском

10 (обкатка),

Календарный

период,

месяцев

3 6

один раз

50

100

500

1 Уровень масла (9.2)

2 Проверка свечи зажигания (9.3)

Замена свечи зажигания, очистка

3

сетки искрогасителя (9.3)

4 Воздушный фильтр (9.4)

5 Топливные фильтры (9.5)

6 Замена масла** (9.6)

7 Утечки масла, топлива (9.5)

Полные диагностика и ТО,

8

регулировки и профилактические
работы

* Внимание! Проводится только авторизованным организацией-продавцом
сервисным центром в соответствии с п. 13, а также руководством по техническому
обслуживанию и ремонту.

** Внимание! Рекомендуется проведение авторизованным организацией­продавцом сервисным центром в соответствии с п. 13.1.

 

  

 

 

 

  



 

10. Обеспечение требований безопасности.

0.1 Обеспечение общих требований безопасности и работо-

1

способности.

1. Генератор должен быть установлен вне закрытых помещений

в месте, где предусмотрена защита от атмосферных осадков
и воздействия прямого солнечного света.
Внимание! Эксплуатация генератора в замкнутых помещениях
категорически запрещается из-за токсичности продуктов
выхлопа.

2. В качестве опоры для установки следует использовать

твердую неподвижную горизонтальную поверхность без
возвышений, удовлетворяющую также требованиям пп. 10.2,

10.3. При установке необходимо обеспечить наличие
свободного пространства не менее 1-го метра с каждой
стороны генератора для свободной циркуляции воздуха и
исключения теплопередачи от генератора к окружающим
предметам, включая противошумовые экраны. Особое

20

внимание обратить на отсутствие со стороны выпускного

Рис.10

отверстия глушителя предметов, повреждаемых или
способных стать источниками опасности при перегреве от
горячего выхлопа. Исключить возможность попадания любых
предметов или загрязнений на вентиляционные отверстия
системы охлаждения работающего генератора.

3. Параметры окружающей среды должны удовлетворять

установленным в таблице 1 нормам.

4. Следует исключить доступ к генератору детей и посторонних

лиц, а также людей, не знакомых с правилами эксплуатации и
безопасности.

5. Не ремонтировать неисправный генератор самостоятельно.

6. Хранить бензин и смазочное масло следует в специальных

канистрах. При заправке избегать попадания бензина и масл

а любые части тела, не вдыхать пары бензина. В случа

н

ерелива или утечек топлива при заправке пролитое топливо

п
следует собрать или нейтрализовать. После заправки плотн

акрыть крышку бака и убедиться в отсутствии утечек из

з
бензиновой системы питания.

7. Не допускается эксплуатация генератора при утечках масла

из системы смазки. При заполнении системы смазки не
допускать перелива. Пролитое масло собрать или
нейтрализовать. После каждого обслуживания системы
смазки убедиться в отсутствии утечек при работе генератора.

10.2 Обеспечение требований пожарной безопасности.

1. Исключить появление вблизи генератора источников пламени

и тлеющего горения. Не курить около генератора!

2. Не хранить вблизи генератора взрывоопасные, легковоспла-

меняющиеся и горючие материалы.

3. Не размещать и не эксплуатировать генератор во

взрывоопасной среде.

4. Обеспечить оперативную доступность первичных средств

пожаротушения около места установки генератора.

а
е

о

21

10.3 Обеспечение требований электробезопасности.

1. Изделие относится к автономным передвижным источникам

питания электроэнергией. Его конструкция предусматривает
подключение только электроприемников, относящихся к
классу переносных, которые могут находиться в рука

ользователя при эксплуатации.

п

2. Электрическая сеть подключения потребителей относится к

системе с изолированной нейтралью (IT), предусматри­вающей защитное заземление открытых электропроводящих
частей корпуса.

3. Защитное заземление должно иметь сопротивление не более

4-х Ом. Практически это требование может быть реализовано

следующими способами: подключение к помещенным во
влажные слои грунта предметам из оцинкованной стали,
стали без покрытия или меди, размеры которых могут быть:
стержень диаметром 15 мм и длиной 1.5 м, лист 1×1.5 м;
подключение к находящимся в земле объектам, кроме
трубопроводов горючих и взрывоопасных сред, центрального
отопления и канализации; подключение к существующему
контуру защитного заземления.

4. Конструкция генератора не предусматривает подключение к

сетям с глухозаземленной нейтралью, используемым для
стационарных электроустановок.

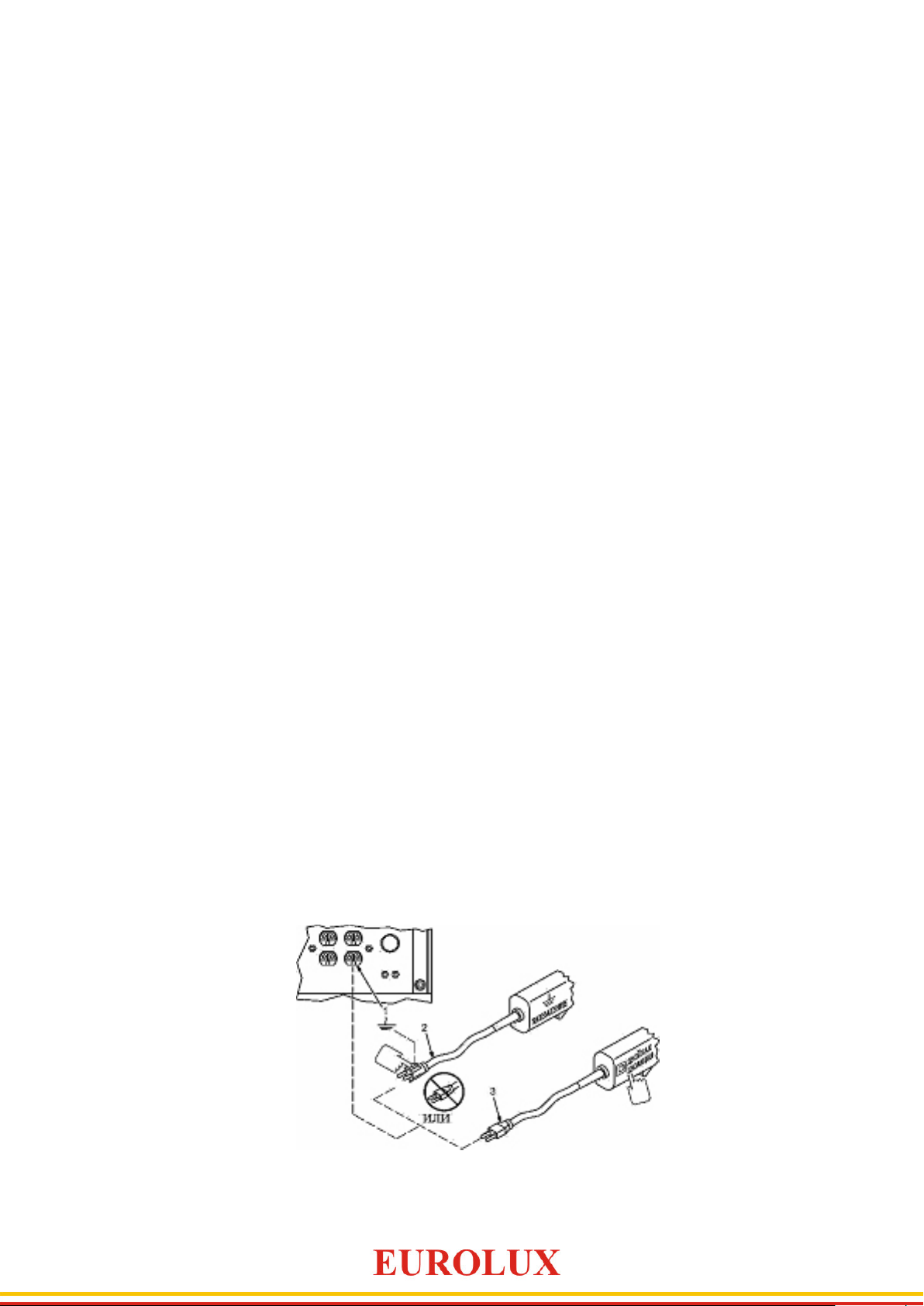

5. Подключаемые потребители должны иметь (рис. 10):

- проводник защитного заземления, проходящий в кабеле

подключения, при наличии открытых электропроводящих
частей корпуса;

- двойную изоляцию всех частей проводящего корпуса при
отсутствии проводника заземления в кабеле подключения;

- собственный заземляющий проводник, независимо
подключенный к существующему заземлителю, при наличии
открытых электропроводящих частей корпуса и отсутствии
проводника заземления в кабеле подключения.

6. В качестве мер дополнительной безопасности рекомендуется

применять вилки и удлинители с УЗО (АВДТ) на 30 мА.

7. Во время работы генератора его клемма защитног

земления должна быть постоянно подключена к

за
заземлителю, любого из указанных в п. 10.3.3 типов.

8. Не подключать генератор к любым другим источникам

электропитания переменного тока.

х

о

22

11. Требования к транспортировке и хранению.

Инструменты и принадлежности поставляются с изделием

заказчика

1.1 Транспортировка.

1

При погрузке и транспортировке следует полностью
исключить возможность механических повреждений и любых
перемещений изделий, положение упаковки должно
соответствовать предупредительным обозначениям.

1

1.2 Хранение генераторов допускается в любом чистом, сухом

помещении при предотвращении возможности попадания на
изделие агрессивной среды и прямого солнечного света,
температуре воздуха от 0 до +40°С и влажности воздуха до
80%. Изделие должно храниться в заводской упаковке.

Гарантийный срок хранения масляных уплотнений не менее
6-ти месяцев при нормальных условиях хранения и
транспортировки.

1

2. Комплектность.

Наименование Кол-во ед.

Электрогенератор 1

Вилка разъёма 1

Эксплуатационная документация

Паспорт (руководство по эксплуатации) 1

при наличии согласованных с поставщиком требований

Комплект инструментов и принадлежностей 1

23

13. Гарантийные обязательства.

нимание! Практический срок службы изделия существенно

В

зависит от совокупности факторов, основные среди которых:

типы и качество применяемых бензина и смазочного масла,

регулярность технического обслуживания, степень

загруженности выходной цепи, частота пусков и остановок,

частота включений потребителей с высокой кратностью

пускового тока, температура окружающей среды и

запыленность воздуха. Гарантийные обязательства не

распространяются на расходные компоненты и материалы.

1

3.1 Гарантийный срок эксплуатации генератора устанавливается

в размере 12-ти календарных месяцев со дня продажи, только

в случае проведения необходимого технического

обслуживания Покупателем самостоятельно в объеме,

указанном в пп. 9.2—9.6. Критерием преждевременного отказа

генератора по вине изготовителя при техническом

обслуживании вне авторизованного сервисного центра служит

выявленная экспертизой технического состояния

неодинаковая степень изношенности различных подвижных

частей. Общий равномерный износ значительной части

механических узлов и деталей, обнаруженный в ходе

экспертизы технического состояния неисправного изделия,

предъявленного пользователем до истечения календарного

12-ти месячного гарантийного срока, является следствием

нарушения требований руководства по эксплуатации и

основанием для отказа от выполнения гарантийных

обязательств.

13.2 Гарантийный срок хранения устанавливается 9 месяцев со
дня изготовления.

13.3 Безвозмездный ремонт или замена изделия в течение
гарантийного срока эксплуатации производится при условии
соблюдения потребителем правил эксплуатации, транс­портировки и хранения.

3.4 Изготовитель гарантирует соответствие изделия требованиям

1

соответствующей эксплуатационной документации при
соблюдении потребителем условий и правил эксплуатации и
технического обслуживания, хранения и транспортирования.

1

3.5 В пределах срока, указанного в пп. 13.1 Покупатель имеет

право предъявить претензии по приобретенным изделиям при
соблюдении следующих условий:

24

- отсутствие механических повреждений изделия;

- сохранность пломб и защитных наклеек;

- отсутствие признаков нарушения требований руководства по
эксплуатации;

- наличие Паспорта изделия с подписью Покупателя;

- наличие кассового и товарного чеков;

- соответствие серийного номера изделия номеру
гарантийного талона;

- отсутствие следов неквалифицированного ремонта.

1

3.6 Гарантийные обязательства Продавца не распространяются

на случаи повреждения изделия вследствие попадания в него
посторонних предметов, насекомых и жидкостей, а также
несоблюдения Покупателем условий эксплуатации изделия, и
мер безопасности, предусмотренных эксплуатационной доку­ментацией.

3.7 При обнаружении Покупателем каких-либо неисправностей

1

изделия, в течение срока, указанного в пп. 13.1 он должен
проинформировать об этом Продавца (телеграмма, заказное
письмо, телефонограмма, факсимильное сообщение) и
предоставить изделие Продавцу для проверки. В случае
обоснованности претензии Продавец обязуется за свой счет
осуществить ремонт изделия или его замену.

Т

ранспортировка изделия для экспертизы, гарантийного

ремонта или замены производится за счет Покупателя.

13.8 В том случае, если неисправность изделия вызвана
нарушением условий его эксплуатации или Покупателем
нарушены условия, предусмотренные п. 13.5, Продавец с
согласия Покупателя вправе осуществить ремонт изделия за
отдельную плату.

25

14. Единая служба технической поддержки

Представленная документация содержит минимально необходимые
сведения для применения изделия. Предприятие-изготовитель вправе
вносить в конструкцию усовершенствования, не изменяющие правила и
условия эксплуатации, без отражения их в эксплуатационной
документации. Дата производства указана в серийном номере
устройства (первые четыре цифры после точки, в формате ггмм). Все
замечания и вопросы по поводу информации, приведенной в
документации, направлять по указанному адресу электронной почты.

орогой покупатель!

Д

Мы выражаем вам огромную признательность за выбор
электрогенератора EUROLUX. Он прослужит вам долго. Мы
сделали все возможное, чтобы данное изделие
удовлетворяло вашим запросам, а качество соответствовало
лучшим мировым образцам.
Компания производитель устанавливает расчетный срок
службы электрогенератора 5 лет, при условии соблюдения
правил эксплуатации.
Гарантийный срок эксплуатации электрогенератора — 1 год.
Моментом начала эксплуатации считается дата, указанная
Организацией-продавцом в гарантийном талоне.

арантийные обязательства

Г

1. Изготовитель гарантирует работу электрогенератора н

а

протяжении одного года со дня продажи.

2. Гарантийный ремонт не производится при нарушении
требований, указанных в паспорте.

3. Гарантийный ремонт не производится при нарушени
г

арантийной пломбы (наклейки).

и

4. Гарантийный ремонт производится при наличии печати
фирмы, даты продажи и подписи продавца.

5. При отсутствии печати фирмы-продавца, даты продажи или
подписи продавца гарантийный срок исчисляется от даты
изготовления.

26

Гарантийный ремонт не распространяется на следующие
случаи:

1. Периодическое обслуживание и ремонт или замену
запчастей в связи с их нормальным износом.

2. Изделия, поврежденные в результате небрежного
отношения, неправильной регулировки, ненадлежащего
технического обслуживания с применением
некачественных и нестандартных расходных материалов,
попадания жидкостей и посторонних предметов внутрь.

3. Воздействия факторов непреодолимой силы и/или
действие третьих лиц.

К

периодическому обслуживанию в том числе относятся:

- чистка воздушного и топливного фильтров

- чистка и настройка карбюратора

- установка АВР (автоматический ввод резерва) и другого

дополнительного оборудования

- замена аккумулятора

- замена масла

- настройка зазоров клапанов и иные регулировки

Б

ыстроизнашивающиеся детали:
Некоторые детали устройства, даже при применении их по
назначению, подвержены нормальному износу и должны
своевременно заменяться, в зависимости от вида и
продолжительности их использования. К этому относятся,
среди прочего:
– старте

вечи

– с

р

– фильтры (воздушный и бензиновый)
– прокладки и сальники

ВЫПОЛНЕННЫЕ РАБОТЫ ВЫПОЛНЕННЫЕ РАБОТЫ ВЫПОЛНЕННЫЕ РАБОТЫ
______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________

Н

аименование мастерской Наименование мастерской Наименование мастерской

______________________ ______________________ ______________________
______________________ ______________________ ______________________

М.П. М.П. М.П.
______________________ ______________________ ______________________
______________________ ______________________ ______________________

27

Гарантийный ремонт не производится при нарушении
гарантийной пломбы

Д

анный документ не ограничивает определенные законом права
потребителя, но дополняет и уточняет оговоренные законом
обязательства, предполагающие соглашения сторон

6. Свидетельство о приемке

Электрогенератор _____________________________________________

№ _____________________________________________________________

признан годным для эксплуатации.

Дата продажи ___________________________________________________

Я покупатель/представитель фирмы ________________________________

С условиями эксплуатации ознакомлен _____________________________

ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТИЙНЫЙ ТАЛОН

Описание дефекта, № прибора Описание дефекта, № прибора Описание дефекта, № прибора

______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________
______________________ ______________________ ______________________

М.П. М.П. М.П.

______________________ ______________________ ______________________
______________________ ______________________ ______________________

28

15. Сервис-центры:

• Абакан, Молодежный квартал, 12/а, тел.: [phone]

• Астрахань, ул. Рыбинская, д.11, тел.: [phone].

• Армавир, ул. Карла Либкнехта, д.68/5, тел.: [phone].

• Архангельск, Окружное шоссе, д.6, тел.: [phone].

• Барнаул, пр. Базовый, д.7, тел: [phone], 50-53-48.

• Белгород, ул. Константина Заслонова, д. 92, тел: [phone].

• Братск, Пром.зона БЛПК, п 27030101, офис 2б, тел: [phone].

• Брянск, ул. 2-ая Почепская, д. 34А, тел: [phone].

• Великий Новгород, ул. 3-я Сенная, д.2А, тел: [phone].

• Владивосток, ул. Снеговая, д.119, тел: [phone].

• Владимир, ул. Гастелло, д.8 А, тел: [phone].

• Волгоград, проспект Ленина д.69 "А" первый этаж, тел.: [phone], 72-83-15.

• Вологда, ул. Гончарная 4А; т.+7 981 507-24-12.

• Воронеж, ул. Электросигнальная, д.17, тел: [phone].

• Дзержинск, ул. Красноармейская, д.15е, оф.21 тел: [phone].

• Екатеринбург, ул. Бисертская, 145, офис 6. Тел. [phone]

• Иваново, ул. Спартака, д.13, тел: [phone].

• Иркутск, ул. Трактовая, д.28, тел: [phone].

• Казань, ул. Поперечно-Авангардная, д.15, тел: [phone].

• Калининград, ул. Железнодорожная, д.12, тел: [phone].

• Калуга, пер. Сельский, д.2А, тел: [phone].

• Кемерово, ул. Радищева, д.2/3, тел: [phone].

• Киров, ул. Потребкооперации, д.17, тел: [phone], 21-71-41.

• Кострома, ул. Костромская, д. 101, тел: [phone].

• Краснодар, ул. Грибоедова, д. 4., литер "Ю", тел: [phone].

• Краснодар, ул. Темрюкская, д.58, тел: [phone].

• Красноярск, ул. Северное шоссе, 7а, тел: [phone].

• Курган, ул. Омская, д.171Б, тел: [phone], 630-924.

• Курск, ул. 50 лет Октября,д.126 А. Тел.: [phone]

• Липецк, ул. Парковая, стр.1, тел: [phone].

• Магнитогорск, ул. Вокзальная, д.100, тел: [phone].

• Москва, ул. Нагатинская, д.16 Б, тел: [phone].

• Москва, Дмитровское шоссе, д. 60 "А", тел.: [phone].

• Москва, Сигнальный проезд 16, строение 3, корпус 4, офис 105, тел.: [phone].

• Москва, ул. Никопольская, д.6, стр.2, тел.: [phone].

• Мурманск, ул. Домостроительная, д. 6, (территория ОАО "Хладокомбинат"), тел.: [phone],

[phone], [phone].

• Набережные Челны, Мензелинский тракт, д.52, склад 6 тел [phone].

• Нижний Новгород, ул. Вятская, д.41, тел: [phone] (сервисный центр), 8 [phone]

(офис).

• Нижний Тагил, ул. Индустриальная, д.35, стр.1, тел.: [phone]

• Новокузнецк, ул. Щорса, д.15, тел: [phone].

• Новосибирск, ул. Даргомыжского, д.13, этаж 1, помещение 2 (правое крыло), тел. офис: 8 (383) 373-

27-94, 373-27-95, тел. сервис: 8 [phone].

• Омск, ул. 20 лeт РККА, д.300/3, тел: [phone], 21-98-18, 21-98-26.

• Оренбург, пр. Бр.Коростелевых, д.163, тел: [phone].

• Орёл, пер. Силикатный, д.1, тел: [phone].

• Орск, ул. Союзная, д.3, строение В8, склад 3, тел: [phone].

• Пенза, ул. Измайлова, д.17а, тел: [phone], 66-01-88.

• Пермь, ул. Левченко, д.1, лит.Л тел.: [phone].

• Псков, ул. Новгородская, д.13, тел.: [phone].

• Пятигорск, Черкесское шоссе, д.6, тел: [phone].

29

• Ростов-на-Дону, ул. Вавилова, д.62 А/1, склад №11, тел: [phone].

• Рязань, ул. Зубковой, д. 8а (завод Точинвест), 3 этаж, офис 6, тел.: [phone].

• Самара, ул. Авиационная, д.1 лит.А, офис 45, тел: [phone].

• Санкт-Петербург, ул.Минеральная, д. 31, лит В, тел: [phone].

• Санкт-Петербург, ул. Автобусная, д. 6В, тел: [phone].

• Саранск, ул. Пролетарская, д.130, база Комбината "Сура", тел.: [phone]

• Саратов, ул. Пензенская, д.2, тел: [phone].

• Симферополь, ул. Западная, д.2, тел: [phone].

• Смоленск, ул. Кашена, д.23, тел: [phone].

• Сочи, ул. Гастелло, д.23А, тел: [phone].

• Ставрополь, ул. Коломийцева, д. 46, тел.: [phone], 500-726.

• Стерлитамак, ул. Западная, д.18, литер А тел.: [phone].

• Сургут, ул. Базовая, д. 20, тел.: [phone].

• Тамбов, Успенская площадь, д.1, тел: [phone].

• Тверь, пр-т. 50 лет Октября, д.15б, тел: [phone].

• Томск, ул. Добролюбова, д.10, стр.3 тел: [phone].

• Тольятти, ул. Коммунальная, д.23, стр.2 тел: [phone].

• Тула, Ханинский проезд, д. 25, тел: [phone] / 37-67-45.

• Тюмень, ул. Судостроителей, д.16, тел: [phone].

• Удмуртская Республика, Завьяловский р-н, д. Пирогово, ул. Торговая, д.12, тел: [phone] /

62-33-11.

• Улан-Удэ, ул.502км. д.160 оф 14. Тел. офис: 8 [phone]; тел. СЦ: [phone].

• Ульяновск, ул. Урицкого, д.25/1, склад №2, тел: [phone], 27-06-31.

• Уфа, ул. Кузнецовский затон, д.20, тел.: [phone].

• Хабаровск, ул. Индустриальная, д. 8а, тел: [phone].

• Чебоксары, Базовый проезд, д.15, тел: [phone], 21-41-75.

• Челябинск, ул. Морская, д.6, тел: [phone].

• Череповец, ул. Архангельская, д. 47, склад №10, тел: [phone].

• Шахты, Ростовская область, пер. Сквозной, д. 86а, тел: [phone], 25-43-19.

• Ярославль, Пр-кт Октября, д.87а, тел: [phone].

• Казахстан, г. Алматы, Илийский тракт, 29, тел: [phone].

• Казахстан, г. Астана, ул. Циолковского 4, оф 306 тел [phone].

• Казахстан, г. Караганда, ул. Молокова 82, тел: [phone].

• Казахстан, г. Шымкент, ул. Толе би 26, корп.1, офис 206 тел: [phone].

30

16. Движение изделия при эксплуатации.

Наработка, ч(мес.)

Дата начала

После

эксплуатации

эксплуатации

Дата завершения

С начала

эксплуатации

ремонта

последнего

эксплуатации

Причина завершения

установку на

Подпись лица,

проводившего

эксплуатацию (снятие)

31

17. Учет планового технического обслуживания (ТО). Лист 1.

Наработка (не более),

1)Проверка свечи зажиг

(п. 9.3) 2)

очистка искрогасит

3)Обслуживание возду

фильтра (п. 9.4) 4)Обслуживание топливных

фильтров (п. 9.5) 5)Замена масла (п. 9.6) 6)Утечка масла и т

8)Полные диагностика и

техническое обслуживание,

проверка и регули

параметров и реж

ки

Проводится
Рекомендовано

Не проводится

Отметка о проведении (+)

ания

ТО №

Наработка реальная, часов

1 10 МП

2 50 МП

3 100 МП

Вид планового ТО

часов

шного

еля(п. 9.3)

Замена свечи зажигания,

оплива.

ровка

имов работы

Дата проведения

Отметка о проведении

(Ф.,И.,О., подпись, штамп)

о проведении

Графы отмет

4 150 МП

5 200 МП

32

Учет планового технического обслуживания (ТО). Лист 2.

Наработка (не более),

1)Проверка свечи зажиг

(п. 9.3) 2)Замена свечи

очистка искрогасит

3)Обслуживание возду

фильтра (п. 9.4) 4)Обслуживание топливных

фильтров (п. 9.5) 5)Замена масла (п. 9.6) 6)Утечка масла и т

8)Полные диагностика и

техническое обслуживание,

проверка и регулировка

парамет

ки

Проводится
Рекомендовано

Не проводится

Отметка о проведении (+)

ания

ТО №

Наработка реальная, часов

6 250 МП

7 300 МП

8 350 МП

Вид планового ТО

часов

шного

еля(п. 9.3)

зажигания,

оплива.

ров и режимов работы

Дата проведения

Отметка о проведении

(Ф.,И.,О., подпись, штамп)

о проведении

Графы отмет

9 400 МП

10 450 МП

33

Учёт технического обслуживания (ТО). Лист 3

Наработка (не более),

1)Проверка свечи зажиг

(п. 9.3) 2)Замена свечи зажигания,

очистка ис

3)Обслуживание возду

фильтра (п. 9.4) 4)Обслуживание топливных

фильтров (п. 9.5) 5)Замена масла (п. 9.6) 6)Утечка масла и т

8)Полные диагностика и

техническое обслуживание,

проверка и регулировка

параметров и реж

ки

Проводится
Рекомендовано

Не проводится

Отметка о проведении (+)

ания

ТО №

Наработка реальная, часов

11 500 МП

12 550 МП

13 600 МП

Вид планового ТО

часов

шного

оплива.

крогасителя(п. 9.3)

имов работы

Дата проведения

Отметка о проведении

(Ф.,И.,О., подпись, штамп)

о проведении

Графы отмет

14 650 МП

15 700 МП

34

Учёт технического обслуживания (ТО). Лист 4

Наработка (не более),

1)Проверка свечи зажиг

(п. 9.3) 2)Замена свечи зажигания,

очистка искрогасит

3)Обслуживание возду

фильтра (п. 9.4) 4)Обслуживание топливных

фильтров (п. 9.5) 5)Замена масла (п. 9.6) 6)Утечка масла и т

8)Полные диагностика и

техническое обслуживание,

проверка и регулировка

параметров и реж

ки

Проводится
Рекомендовано

Не проводится

Отметка о проведении (+)

ания

ТО №

Наработка реальная, часов

16 750 МП

17 800 МП

18 850 МП

Вид планового ТО

часов

шного

еля(п. 9.3)

оплива.

имов работы

Дата проведения

Отметка о проведении

(Ф.,И.,О., подпись, штамп)

о проведении

Графы отмет

19 900 МП

20 950 МП

21 1000 МП

35

18. Внеплановые работы при эксплуатации

данном формуляре учитываются все внеплановые работы и

В
ремонты, а также периодические ТО, проводимые на изделиях,
снятых с авторизованного технического обслуживания или
законсервированных для хранения.

Должность, фамилия и подпись

Наименование работы и

причина ее выполнения

Дата

Выполнившег

Примечание

о работу

работу

Проверившего

36

Для заметок:

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________

37

38

Изготовитель (импортер):

«ТЕК Техник унд Энтвинклунг»

Адрес: Зюдштрассе, 14, Базель, Швейцария

Сделано в КНР

Ред.1.3
