Bedienungsanleitung
User Manual
STV-250 Follow Spot Stand
Professionelles Verfolgerstativ für mobile Lichtanlagen
Professional follow stand for mobile lighting systems
No. 59007130
www.eurolite.de
STV-250
Follow Spot Stand
Page 2
2
• DE
INHALT
EINFÜHRUNG ..................................................... 3
Produktmerkmale ................................................... 3
WICHTIGE SICHERHEITSHINWEISE ................. 4
Bestimmungsgemäße Verwendung ....................... 4
VERWENDUNG ................................................... 5
Öffnen der Stativbeine ............................................ 5
Höhenverstellung .................................................... 5
Last aufsetzen ......................................................... 5
Abbau ..................................................................... 5
TECHNISCHE DATEN ......................................... 6
D00127165, Version 1.0, Stand 20/11/2019
Produkt-Updates, Dokumentation, Software und Support
erhalten Sie unter www.eurolite.de. Die neueste Version
der Bedienungsanleitung finden Sie im Downloadbereich
des Produkts.
© 2019 Eurolite. Alle Rechte vorbehalten.
Dieses Dokument darf ohne schriftliche Genehmigung des
Copyrightinhabers weder ganz noch teilweise reproduziert
werden. Der Inhalt dieses Dokuments kann ohne vorherige
Ankündigung modifiziert werden, wenn Änderungen in
Methodik, Design oder Herstellung dies erforderlich
machen.
Alle in diesem Dokument erwähnten Marken gehören den
jeweiligen Eigentümern.

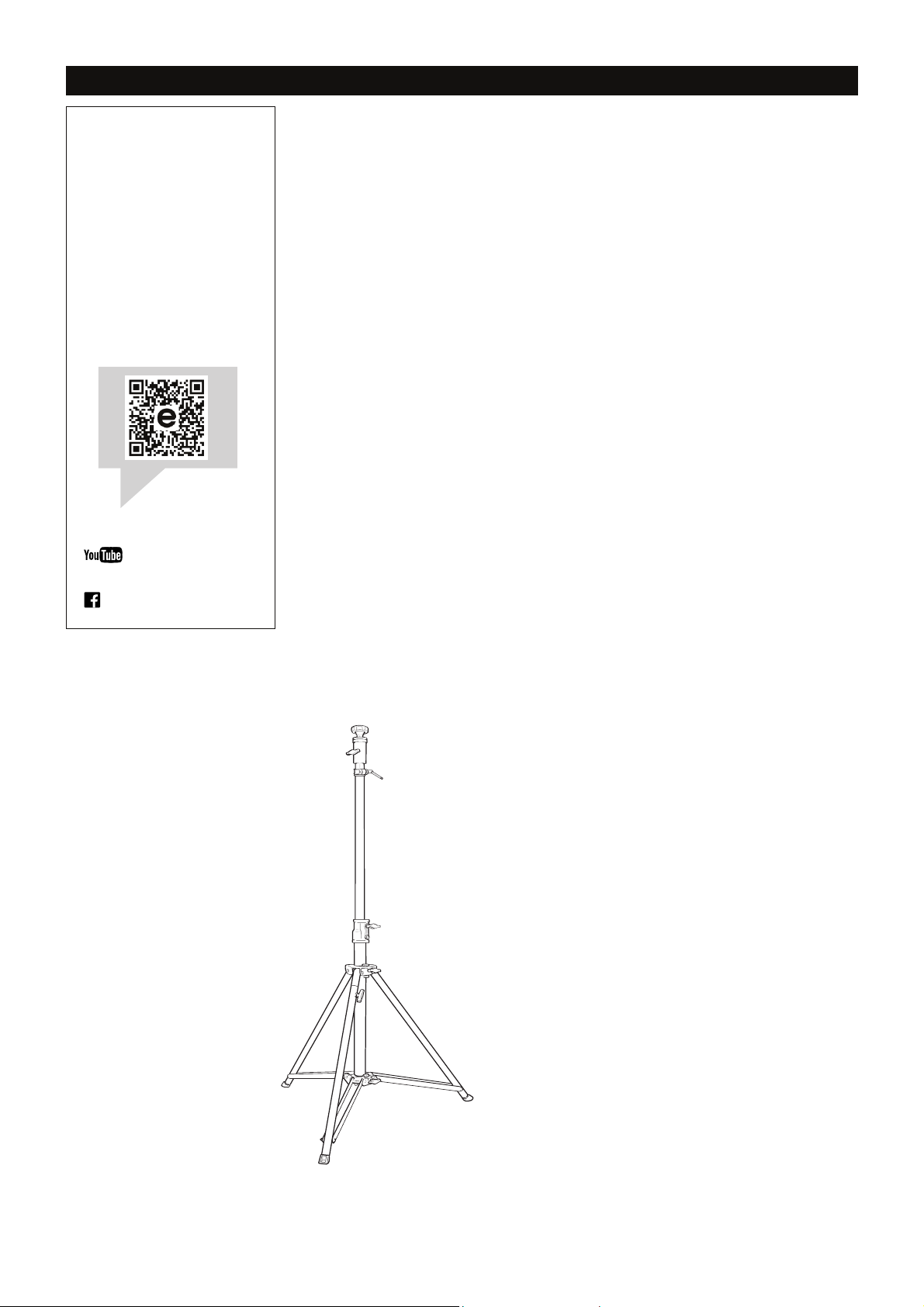

Page 3
3
• DE
Willkommen bei Eurolite! Schön, dass Sie sich für eines unserer Produkte
EINFÜHRUNG
Erleben Sie Eurolite.
Videos zum Produkt,
passendes Zubehör,
Dokumentation,
Firmware- und SoftwareUpdates, Support und
News zur Marke. Sie
finden all das und vieles
mehr auf unserer
Website. Besuchen Sie
uns auch auf unserem
YouTube-Kanal und
Facebook.
www.eurolite.de
www.youtube.com/
eurolitevideo
www.facebook.com/
Eurolitefans
entschieden haben. Eurolite bietet Ihnen Zugang zur Welt der Showtechnik mit
einer weltweit einzigartigen Vielfalt an Produkten sowohl für professionelle
Anwender als auch für Einsteiger.
Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele
Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt
Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen
und nutzen.
Damit Sie sich und andere keinen Gefahren aussetzen, beachten Sie bitte
unbedingt alle Sicherheitshinweise und verwenden das Produkt nur wie in
dieser Anleitung beschrieben. Bitte bewahren Sie diese Bedienungsanleitung
für weiteren Gebrauch auf und geben Sie sie ggf. an nachfolgende Besitzer
weiter.
Produktmerkmale
•Professionelles Verfolgerstativ für mobile Lichtanlagen
•Mit kugelgelagertem Kopf
• Massive Ausführung aus Stahl, Aluminium und Edelstahl für extra Stabilität
• Beine aus rostfreiem Edelstahl
• Beine mit Möglichkeit zum Schrägstellen oder Ausgleich von
Bodenunebenheiten
• Einfache Handhabung
• Sicherungsring für die Höheneinstellung
• Extra große, gummierte Sterngriffschraube
• Aufnahme: M10
• Höhe: 95 - 117 cm
• Max. Last: 50 kg
Page 4
4
• DE
WARN
UNG!
WARN
UNG!
WARNU
NG!
WARNUNG
!
WICHTIGE SICHERHEITSHINWEISE
Kippgefahr bei zu hoher Belastung
Überschreiten Sie niemals die maximale
Belastbarkeit des Stativs. Bei zu hoher
Belastung kann das Stativ kippen und
Verletzungen und Sachschäden
• Bitte lesen Sie vor der Verwendung des Produkts
diese Anleitung. Sie enthält wichtige Hinweise für
den korrekten Betrieb. Bewahren Sie diese
Anleitung für weiteren Gebrauch auf.
• Verwenden Sie das Produkt ausschließlich gemäß
den hier gegebenen Vorgaben. Bei Schäden, die
durch Nichtbeachten dieser Anleitung verursacht
werden, erlischt die Gewährleistung. Für
Folgeschäden wird keine Haftung übernommen.
• Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung und es erlischt die
Gewährleistung.
• Aus Sicherheitsgründen ist das eigenmächtige
Umbauen oder Verändern des Produkts nicht
gestattet und hat den Verfall der Garantieleistung
zur Folge.
verursachen.
Kippgefahr auf ungeeignetem Untergrund
Das Stativ muss immer auf einem ebenen
Untergrund aufgestellt werden, der
genügend belastbar ist, um das Stativ
samt Last zu Tragen. Bei einer Aufstellung
auf weichen oder losen Flächen kann das
Stativ kippen und Verletzungen und
Sachschäden verursachen.
Kippgefahr bei Bewegen unter Last
Wenn ein beladenes Stativ mit ausgefahrenem Teleskoprohr bewegt wird, kann
das Stativ kippen und Verletzungen und
Sachschäden verursachen. Entfernen Sie
angebrauchte Geräte und fahren Sie das
Teleskoprohr ein, bevor Sie das Stativ
bewegen.
Verletzungsgefahr durch Herabfallen
Über Kopf installierte Geräte können beim
Herabstürzen erhebliche Verletzungen
verursachen! Stellen Sie sicher, dass die
Leuchten sicher am Stativ befestigt sind
und nicht herunterfallen können. Die
Geräte müssen zusätzlich mit einer zweiten
Sicherung versehen werden. Beachten Sie
bei der Installation die gesetzlichen,
nationalen Sicherheitsvorschriften,
insbesondere die Bestimmungen der
BGV C1 und DIN 15560-27.
• Das Produkt ist kein Spielzeug. Halten Sie es vor
Kindern fern. Lassen Sie Verpackungsmaterial
nicht achtlos liegen.
• Wenn das Produkt nicht mehr ordnungsgemäß
funktioniert oder Schäden aufweist, nehmen Sie es
bitte außer Betrieb und kontaktieren Ihren
Fachhändler.
• Stative dürfen nur auf einer ebenen Fläche mit
maximal 5° Neigung aufgestellt werden. Beim
Verwenden von Stativen unter Einfluss von
Horizontalkräften, z. B. durch Wind, kann die
Standsicherheit beeinträchtigt werden. Es sind
deshalb zusätzliche Sicherungsmaßnahmen, z. B.
das Anbringen von Ballastgewichten, zu treffen.
• Vor dem Aus- und Einfahren der Teleskoprohre
muss immer ein Sicherheitsbereich um das Stativ
herum abgesperrt werden. Dieser
Sicherheitsbereich muss einen Durchmesser
haben, der der 1,5-fachen maximalen
Auszugshöhe entspricht.
• Während des Aufenthalts von Personen unter der
Last müssen alle notwendigen
Sicherheitsmaßnahmen getroffen werden, um
Verletzungen zu vermeiden.
• Stative müssen unter Aufsicht von unterwiesenen
Personen betrieben werden. Die wechselnden
örtlichen Gegebenheiten müssen
sicherheitstechnisch berücksichtigt werden. Der
Installateur ist für die Einhaltung der vom Hersteller
angegebenen Traglast, der
Sicherheitsanforderungen sowie der Qualifikation
eventueller Mitarbeiter verantwortlich.
• Das Personal ist über den Inhalt der
Betriebsanleitung und die sich aus der Nutzung der
Stative ergebenden Gefahren zu unterweisen.
Bezogen auf den jeweiligen Standort sind alle
notwendigen Maßnahmen gegen Verschieben und
zur Sicherstellung der Standsicherheit zu schaffen.
• Der Serienbarcode darf niemals vom Produkt
entfernt werden, da ansonsten der
Garantieanspruch erlischt.
• Beachten Sie bei der Entsorgung die in Ihrem Land
geltenden Gesetze.
• Sollten Sie noch weitere Fragen haben, steht Ihnen
Ihr Fachhändler jederzeit gerne zur Verfügung.
Bestimmungsgemäße Verwendung
• Dieses Stativ dient zur stabilen Befestigung und
höhenverstellbaren Aufstellung von Leuchten in
mobilen Lichtanlagen.
• Dieses Produkt ist für professionelle Anwendungen
im Bereich der Veranstaltungstechnik vorgesehen
(z. B. auf Bühnen).
Page 5
5
• DE
Abbau
VERWENDUNG

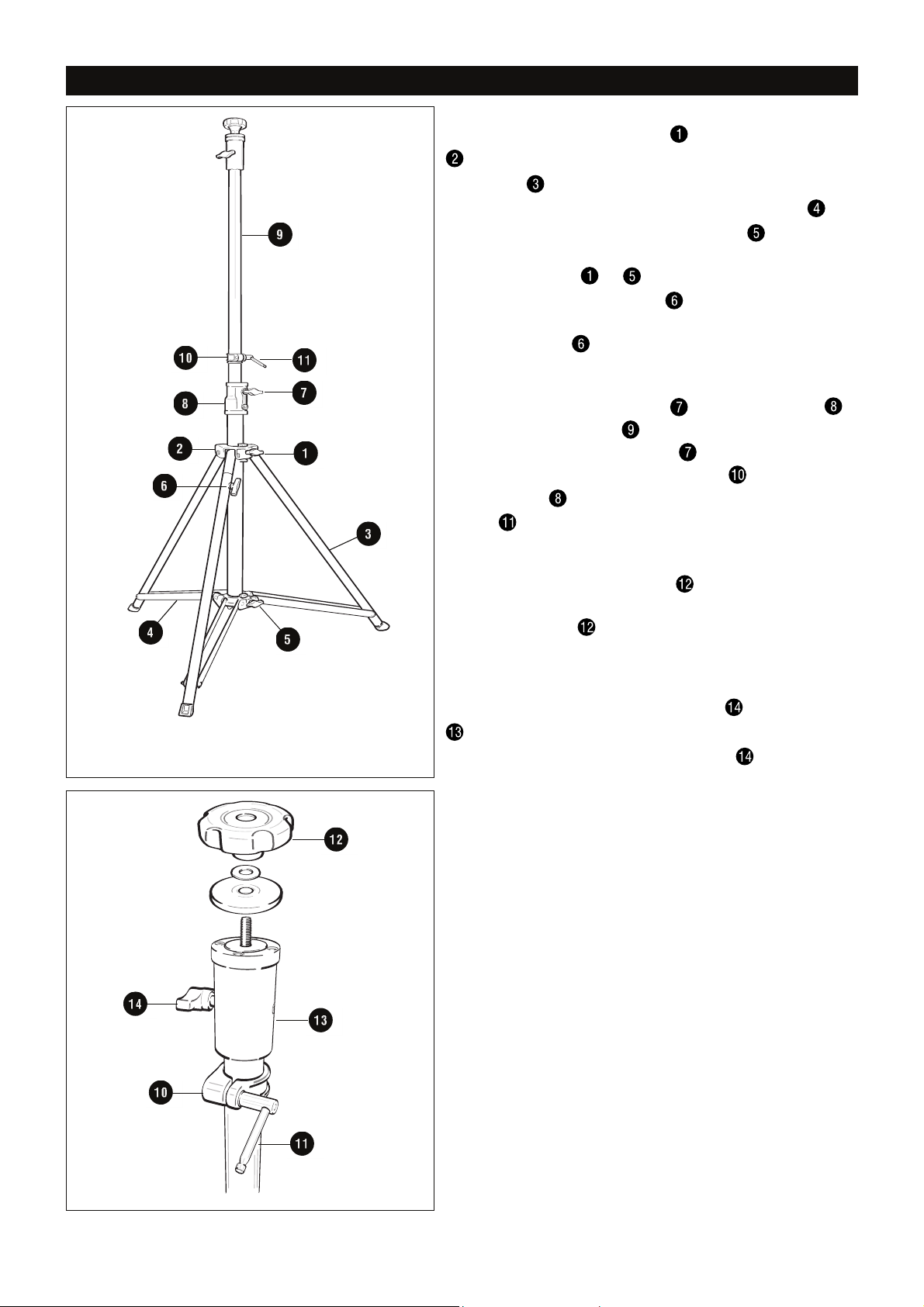

Öffnen der Stativbeine
Lösen Sie die Feststellschraube an der Fußhalterung
, drücken Sie diese nach unten und ziehen Sie die
Stativbeine nach außen.
Für maximale Stabilität bringen Sie die Querstreben
durch Lösen der unteren Feststellschraube in eine
waagerechte Position. Fixieren Sie die Position mit den
Feststellschrauben + . Zum Schrägstellen der Beine
lösen Sie die Feststellschraube , ziehen das Bein bis zur
benötigten Länge aus und fixieren diese Position mit der
Feststellschraube .
Höhenverstellung
Lösen Sie die Feststellschraube der Rohrhalterung ,
ziehen Sie das Stativrohr bis zur gewünschten Höhe
aus und ziehen Sie die Schraube wieder fest. Zur
Sicherung senken Sie die Klemmschelle , bis sie auf der
Rohrhalterung aufliegt und fixieren Sie sie mittels des
Hebels .
Last aufsetzen
Lösen Sie die Sterngriffschraube am oberen Stativende,
setzen Sie die Leuchte auf und ziehen Sie die
Sterngriffschraube wieder fest. Überschreiten Sie
niemals die maximale Belastbarkeit des Stativs. Bei
Verwendung von T-Trägern sollte das Gewicht der
Leuchten immer ausbalanciert werden. Zum Ausrichten der
Leuchte lösen Sie die Feststellschraube der Halterung
am oberen Stativrohr und rotieren die Leuchte. Fixieren
Sie die Position mit der Feststellschraube .
Zum Abbau nehmen Sie die Leuchte ab, schieben das
Stativrohr ganz nach unten und klappen die Beine
zusammen.
Page 6
6
• DE
Typ: Verfolgerstativ Edelstahl/Aluminium
/Stahl
Bauart nach:
DIN 15560
-
27, DIN EN ISO 12100
-2
Zertifiziert nach:
CE
Sektionen:
1
Max. Last:
50 kg
Max. Höhe:
1,7 m
Min. Höhe:
0,95 m
Aufnahme:
M10
Standfläche:
Ø
0,9 m
Transportmaße:
1,05 x 0,14
x 0,1
3 m
Gewicht:
8,5 kg
TECHNISCHE DATEN
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
Page 7
7
• EN
CONTENTS
INTRODUCTION .................................................. 8
Product features ..................................................... 8
IMPORTANT SAFETY INSTRUCTIONS .............. 9
Intended use ........................................................... 9
OPERATION ........................................................ 10
How to open the base ............................................ 10
Height adjustment .................................................. 10
Loading ................................................................... 10
Dismounting ............................................................ 10
TECHNICAL SPECIFICATIONS .......................... 11
D00127165, version 1.0, publ. 20/11/2019
For product updates, documentation, software and support
please visit www.eurolite.de. You can find the latest version
of this user manual in the product’s download section.
© 2019 Eurolite. All rights reserved.
No part of this document may be reproduced in any form
without the written permission of the copyright owner.
The contents of this document are subject to revision
without notice due to continued progress in
methodology, design, and manufacturing. Eurolite shall
have no liability for any error or damage of any
kind resulting from the use of this document.
All trademarks mentioned herein are the property of their
respective owners.

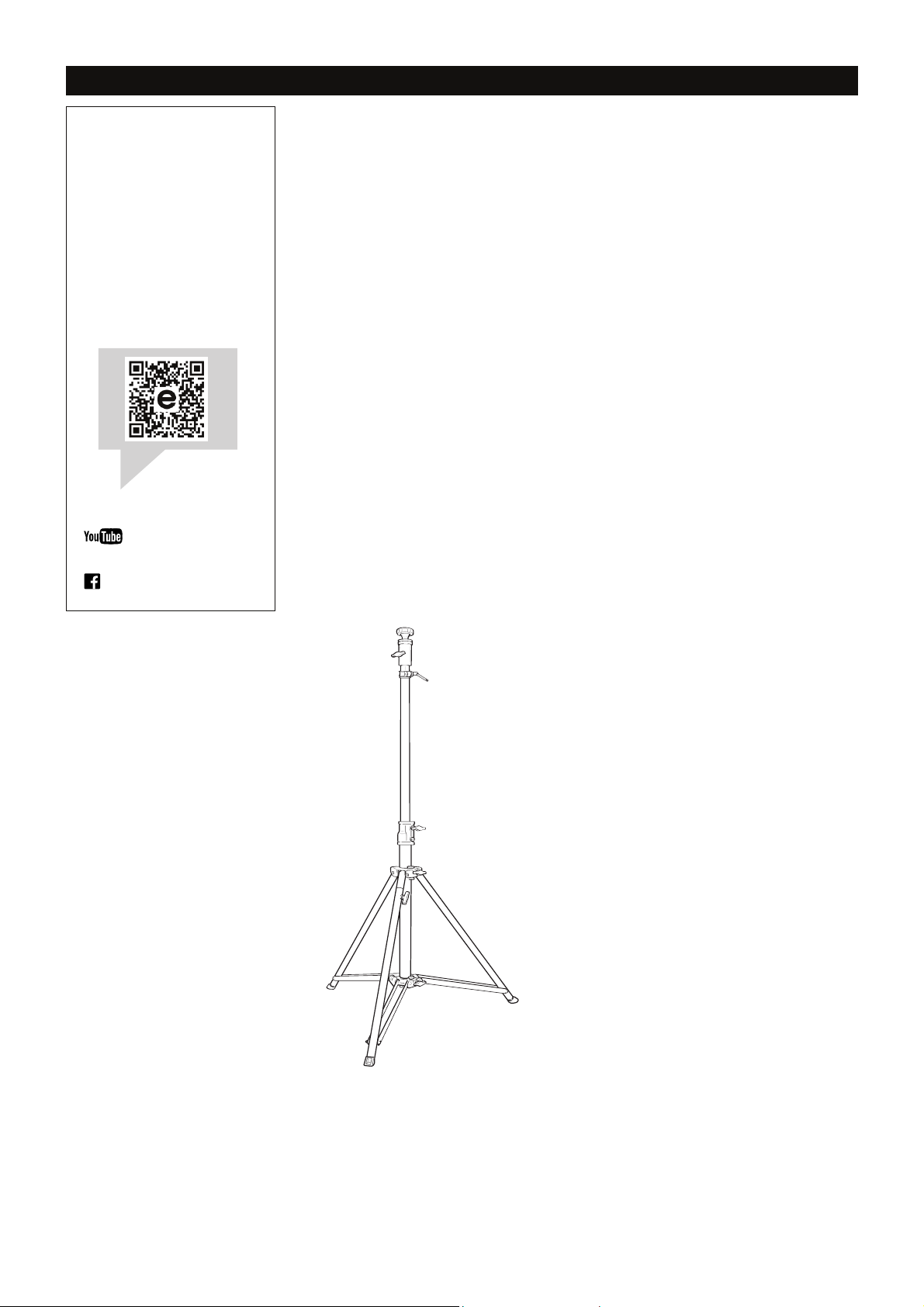

Page 8
8
• EN
W
elcome to Eurolite! Thank you for choosing one of our products.
Eurolite is
INTRODUCTION
Experience Eurolite.
Product videos, suitable
accessories, firmware
and software updates,
documentation and the
latest news about the
brand. You will find this
and much more on our
website. You are also
welcome to visit our
YouTube channel and
find us on Facebook.
www.eurolite.de
www.youtube.com/
eurolitevideo
www.facebook.com/
Eurolitefans
your connection to the world of show with an unparalleled variety of products,
both for professionals and beginners.
If you follow the instructions given in this manual, we are sure that you will
enjoy this product for a long period of time. This user manual will show you
how to install, set up and operate your new Eurolite product.
Users of this product are recommended to carefully read all warnings in order
to protect yourself and others from damage. Please keep this manual for future
needs and pass it on to further owners.
Product features
•Professional follow stand for mobile lighting systems
•Stand head lies on a ball bearing
• Heavy-duty stainless steel version for extra stability and safety
• Tripod legs made of stainless steel
• Tripod legs with optional slant for uneven surfaces
• Easy handling
• Safety ring for height adjustment
• Extra-big, rubberized star knob screw
• Attachment: M10
• Height: 95 - 117 cm
• Maximum load: 50 kg
Page 9
9
• EN
WARN
ING!
WARN
ING!
WARN
ING!
WARNING
!
IMPORTANT SAFETY INSTRUCTIONS
Danger of tipping due to overload
Never exceed the maximum load of the
stand. In case of overload, the stand my tip
over and cause injuries and property
• Please read these operating instructions carefully
before using the product. They contain important
information for the correct use of your product.
Please keep them for future reference.
• Only use the product according to the instructions
given herein. Damages due to failure to follow
these operating instructions will void the warranty!
We do not assume any liability for any resulting
damage.
• We do not assume any liability for material and
personal damage caused by improper use or noncompliance with the safety instructions. In such
cases, the warranty/guarantee will be null and void.
• Unauthorized rebuilds or modifications of the
product are not permitted for reasons of safety and
render the warranty invalid.
• This product is not a toy. Keep it out of the reach of
children. Do not leave packaging material lying
around carelessly.
• If this product is no longer working properly or is
visibly damaged, take it out of operation and
consult your local dealer.
damage.
Danger of tipping on unsuitable surfaces
The stand must always be set up on firm
ground capable of supporting the weight
of both the stand and the load. When the
stand is installed on soft or uneven ground,
the stand may tip over and cause injuries
and property damage.
Danger of tipping when moving under
load
If a loaded stand with raised column is
moved, the stand may tip over and cause
injuries and property damage. Remove
installed devices and lower the column
before moving the stand.
Risk of injury caused by falling objects
Devices in overhead installations may
cause severe injuries when crashing down.
Make sure that the devices are installed
securely on the stand and cannot fall
down. The devices must be additionally
secured with e.g. an appropriate safety
bond. Make sure that the installation
complies with the standards and rules that
apply in your country, in particular
DIN 15560-27.
• The stand must only be installed on a plane area
with a maximum inclination angle of 5°. When using
stands under the influence of horizontal forces,
e. g. through wind, the standing safety can be
impaired. This is why additional safety measures
like attaching ballast weights have to be taken.
• Before lifting or lowering the telescopic tubes, you
must always block a safety area around the stand.
This safety area must have a diameter of 1.5 times
the maximum height. Lifted telescopic tubes
always have to be secured with a secondary
securing!
• When people are located below the load, all
necessary safety measures have to be taken in
order to avoid injury.
• Stands have to be operated by instructed persons.
The different local conditions have to be
considered in terms of safety rules. The installer is
responsible for adhering to the carrying capacity
given by the manufacturer, the safety requirements
and the qualification of possible co-workers.
• The personnel have to be instructed on the content
of the user manual and on the dangers related with
operating stands.
• Never remove the serial barcode from the stand as
this would make the guarantee void.
• Comply with all applicable disposal laws in your
country.
• Should you have further questions, please contact
your dealer.
Intended use
• This stand serves for the stable mounting and
height-adjustable positioning of spotlights.
• This device is designed for professional use in the
field of event technology, e.g. on stage.
Page 10
10
• EN
Dismounting
OPERATION

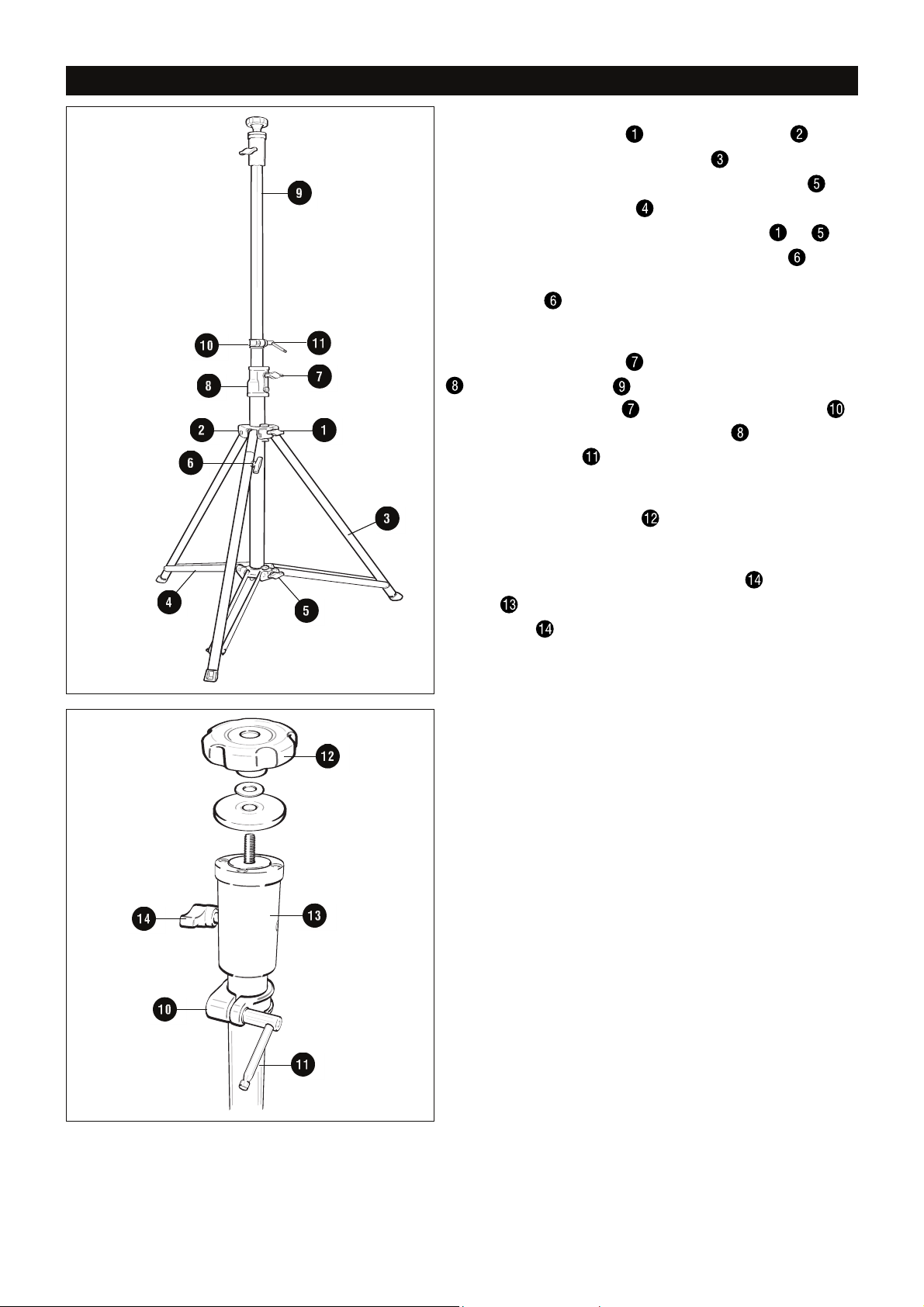

How to open the base
Loosen the fixation screw of the lower casting , press
the casting down and spread the legs . To obtain
maximum stability, loosen the bottom fixation screw
and bring the cross braces to a horizontal position.
Lock the legs by tightening the fixation screws + .
To slant the tripod legs, loosen the fixation screw and
pull out the leg to the desired length and retighten the
fixation screw .
Height adjustment
Loosen the fixation screw of the column locking collar
, pull out the column to the desired height and
tighten the fixation screw . Lower the security collar
until it sits over the column locking collar and lock it by
tightening the lever .
Loading
Loosen the star knob screw at the top end, attach the
load and tighten the screw. Never exceed the maximum
load. When using a T bar, loads should be balanced.
To align the load, loosen the fixation screw of the upper
casting and rotate the load. Lock this position with the
safety screw .
When dismounting, remove the load, slide the column
all the way down and fold up the feet.
Page 11
11
• EN
Type:
Follow stand stainless steel/aluminum
/steel
Construction:
DIN 15560
-
27, DIN EN ISO 12100
-2
Certified by:
CE
Sections:
1
Max. load:
50 kg
Max. height:
1.7 m
Min. height:
0.95 m
Attachment:
M10
Base area:
Ø
0.9 m
Transport dimensions:
1.05 x
0.14 x 0.13
m
Weight:
8.5 kg
TECHNICAL SPECIFICATIONS
Specifications are subject to change without notice due to product improvements.
Page 12
Eurolite is a brand of Steinigke Showtechnic GmbH Andreas
-
Bauer
-
Str. 5 97297 Waldbüttelbrunn Germany
D00127165 Version1.0 Publ. 20/11/2019
Loading...
