EuroLite SRC-146, DMX SCENE SETTER 24, DMX SCENE SETTER 48 User Manual

Download

Page 1

Nachdruck verboten!

Reproduction prohibited!

Für weiteren Gebrauch aufbewahren! Keep this manual for future needs!

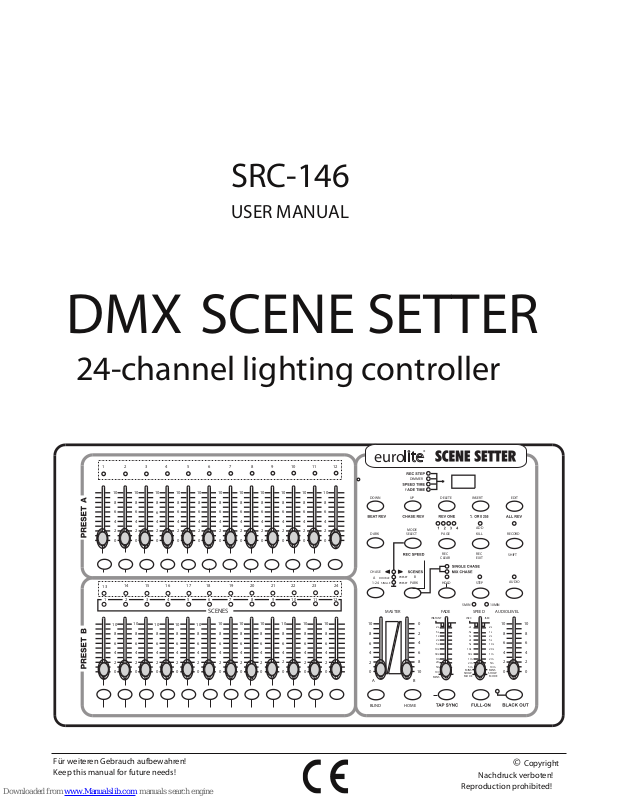

SRC-146

USER MANUAL

DMX SCENE SETTER

24-channel lighting controller

BLIND HOME

2 3 4

5 6

7 8

11 12

15 16 17 18

19 20

21 22 23

2 3 4 5 6 7

11 12

SCENES

DOWN DELETE INSERT EDIT

RECORD

SHIFT

STEP

AUDIO

ADD

KILLPAGE

MODE

DARK

CHASE

PARK

HOLD

MASTER

A B

FADE

SPEED AUDIOLEVEL

5MIN 10MIN

DOUBLE

1-24

SINGLE

SELECT

REC

CLEAR

REC EXIT

DIMMER

PRESET

INSTANT

.ISEC .ISEC

MINS

MODE

MINS MINS

SHOW SHOW

.2s

.5s

10s

30s

1m 2m

.2s .2s

.5s

10s

30s

20s

10m

eurolite

Page 2

Page 3

Page 4

00020580.DOC, Version 1.5

4/28

MULTI-LANGUAGE-INSTRUCTIONS

Inhaltsverzeichnis

Table of contents

1. EINFÜHRUNG............................................................................................................................................... 6

2. SICHERHEITSHINWEISE............................................................................................................................. 6

3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 7

4. GERÄTEBESCHREIBUNG........................................................................................................................... 8

4.1 Features ................................................................................................................................................... 8

4.2 Geräteübersicht........................................................................................................................................ 8

5. SETUP......................................................................................................................................................... 10

5.1 Installation .............................................................................................................................................. 10

5.2 Musiksteuerung...................................................................................................................................... 10

5.3 Anschluss der Dimmerpacks ................................................................................................................. 10

6. BEDIENUNG ............................................................................................................................................... 11

Programmiermodus entsperren ................................................................................................................... 11

2 x 12 Kanal Preset...................................................................................................................................... 11

Dimmeranzeige umstellen............................................................................................................................ 11

Szenen abspeichern .................................................................................................................................... 11

Szenen aufrufen........................................................................................................................................... 12

Chaser abspeichern ..................................................................................................................................... 12

Chaser aufrufen ........................................................................................................................................... 12

Chaser abspielen ......................................................................................................................................... 12

Musiksteuerung............................................................................................................................................ 12

Chaser-Geschwindigkeit speichern/ändern ................................................................................................. 12

Abgespeicherte Chaser-Geschwindigkeit löschen ...................................................................................... 13

Speed-Bereich umschalten .......................................................................................................................... 13

Chaserrichtung umkehren............................................................................................................................ 13

Step eines Chasers löschen ........................................................................................................................ 13

Step in einen Chaser hinzufügen................................................................................................................. 13

Szene/Chaser löschen ................................................................................................................................. 13

Alle Szenen/Chaser löschen ........................................................................................................................ 14

Aufnahmespeicher löschen.......................................................................................................................... 14

Programmiermodus sperren ........................................................................................................................ 14

Single Chase/Mix Chase.............................................................................................................................. 14

Einzelne DMX-Kanäle im Scene/Chaser-Mode abschalten ........................................................................ 14

Alle Kanäle auf Maximum schalten.............................................................................................................. 14

Blackout-Modus ........................................................................................................................................... 14

Kill-Funktion ................................................................................................................................................. 14

MIDI In-Modus.............................................................................................................................................. 14

MIDI Out-Modus........................................................................................................................................... 15

Sys-Ex Dump ............................................................................................................................................... 15

7. PROBLEMBEHEBUNG .............................................................................................................................. 16

8. REINIGUNG UND WARTUNG.................................................................................................................... 16

9. TECHNISCHE DATEN ................................................................................................................................ 17

Page 5

00020580.DOC, Version 1.5

5/28

1. INTRODUCTION ......................................................................................................................................... 18

2. SAFETY INSTRUCTIONS .......................................................................................................................... 18

3. OPERATING DETERMINATIONS.............................................................................................................. 19

4. DESCRIPTION ............................................................................................................................................ 20

4.1 Features ................................................................................................................................................. 20

4.2 Overview ................................................................................................................................................ 20

5. SETUP......................................................................................................................................................... 22

5.1 Installation .............................................................................................................................................. 22

.2 Sound-control......................................................................................................................................... 22

5.3 Connection with the dimmerpacks......................................................................................................... 22

6. OPERATION ............................................................................................................................................... 22

Unlock program mode.................................................................................................................................. 22

2 x 12 channel Preset .................................................................................................................................. 23

Switch the dimmer display ........................................................................................................................... 23

Memorize scenes ......................................................................................................................................... 23

Call up scenes.............................................................................................................................................. 23

Memorize chasers........................................................................................................................................ 23

Call up chasers ............................................................................................................................................ 23

Run a chaser................................................................................................................................................ 24

Sound-control............................................................................................................................................... 24

Memorize/edit chaser-speed........................................................................................................................ 24

Delete a memorized chaser-speed.............................................................................................................. 24

Switch the speed-range ............................................................................................................................... 24

Invert the chaser-direction............................................................................................................................ 24

Delete a step in a chaser ............................................................................................................................. 24

Add a step to a chaser ................................................................................................................................. 25

Delete a scene/chaser ................................................................................................................................. 25

Delete all scenes/chaser .............................................................................................................................. 25

Clear memory............................................................................................................................................... 25

Lock program mode ..................................................................................................................................... 25

Single Chase/Mix Chase.............................................................................................................................. 25

Switch off individual DMX-channels in Scene/Chase-mode ........................................................................ 25

Set all channels to maximum....................................................................................................................... 26

Blackout-Mode ............................................................................................................................................. 26

Kill-function................................................................................................................................................... 26

MIDI In-mode ............................................................................................................................................... 26

MIDI Out-mode............................................................................................................................................. 26

Sys-Ex Dump ............................................................................................................................................... 26

7. PROBLEM CHART ..................................................................................................................................... 27

8. CLEANING AND MAINTENANCE ............................................................................................................. 27

9. TECHNICAL SPECIFICATIONS................................................................................................................. 28

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.eurolite.de

Page 6

00020580.DOC, Version 1.5

6/28

BEDIENUNGSANLEITUNG

DMX SCENE SETTER

24-Kanal Lichtsteuerung

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen EUROLITE DMX SCENE SETTER entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie den DMX SCENE SETTER aus der Verpackung.

2. SICHERHEITSHINWEISE

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Das Netzteil immer als letztes einstecken.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

Page 7

00020580.DOC, Version 1.5

7/28

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum g

ebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen

Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator betrieben werden.

erät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.

Kinder und Laien vom Gerät fern halten!

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um einen DMX-Controller, mit dem sich DMX-gesteuerte Lichteffekte, Scheinwerfer etc. in Diskotheken, auf Bühnen etc. ansteuern lassen. Dieses Produkt ist für den Anschluss an 12 V DC, 500 mA Gleichspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funkionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

Page 8

00020580.DOC, Version 1.5

8/28

4. GERÄTEBESCHREIBUNG

4.1 Features

Komfortable DMX Lichtsteuerung

• 24 Steuerkanäle

• Insgesamt 48 speicherbare Programme über 4 Pages

• 12 Szenen können direkt über Fader aufgerufen werden

• Blackout-Funktion

• Musiksteuerung über eingebautes Mikrofon oder Line In Anschluss

• Controller kommt ohne vorprogrammierte Chaser

• 19"-Einbaumaße mit 6 Höheneinheiten

4.2 Geräteübersicht

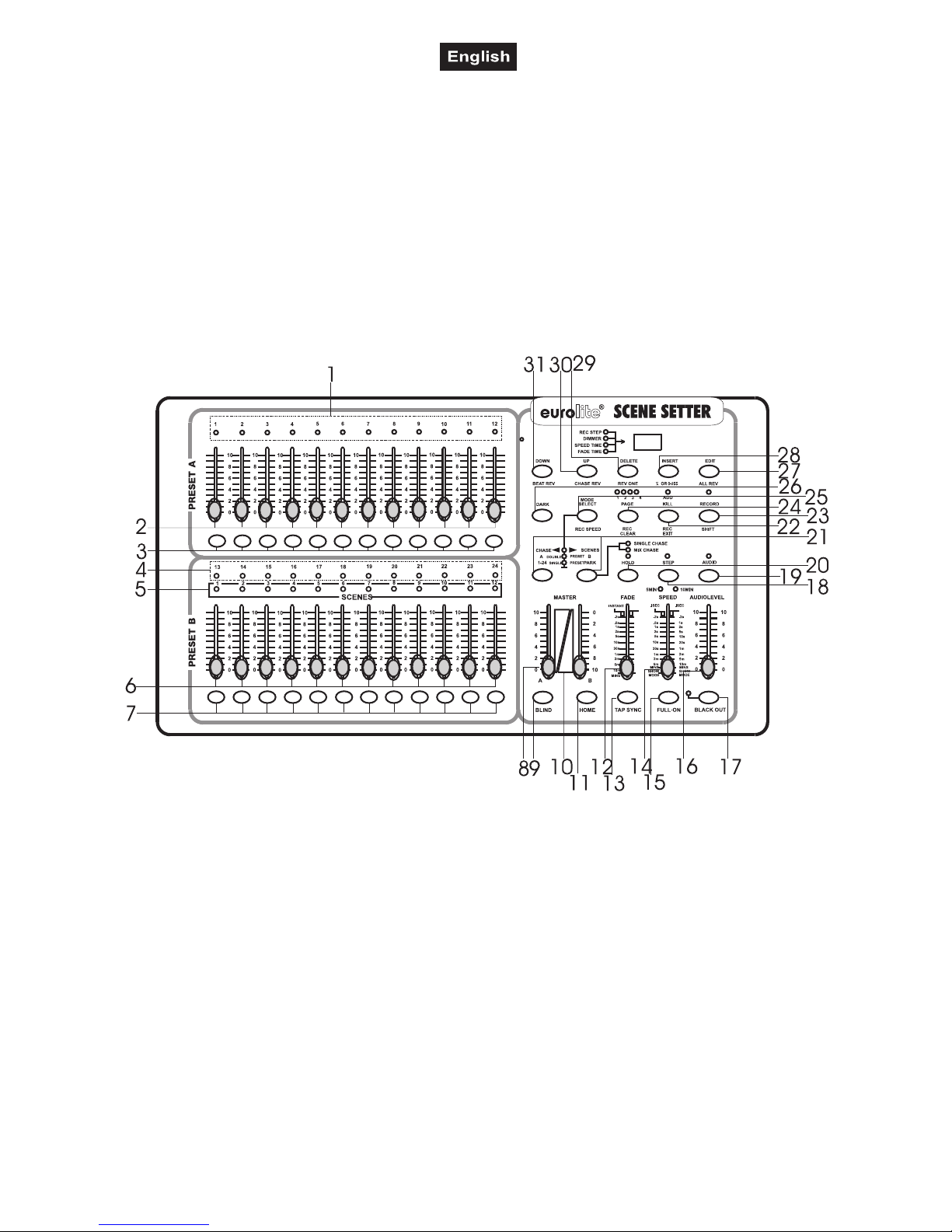

Übersicht über die Bedienelemente

1) PRESET A LEDS

2) KANALFADER 1-12 Mit diesen Fadern können Sie den Ausgangspegel von Kanal 1-12 zwischen 0 und 100% oder 0 und 255 einstellen.

3) Flash-Tasten 1-12 Drücken Sie hier für maximalen Ausgangspegel.

4) PRESET B LEDS

5) SCENES LEDS

6) KANALFADER 13-24 Mit diesen Fadern können Sie den Ausgangspegel von Kanal 13-24 zwischen 0 und 100% oder 0 und 255 einstellen.

7) Flash-Tasten 13-24 Drücken Sie hier für maximalen Ausgangspegel.

8) MASTER A FADER Zum Einstellen von Preset A.

9) BLIND TASTE Durch Drücken der Blind-Taste und der entsprechenden Flash-Taste wird der Kanal aus dem Chaser genommen. Im Szenen-Chase Modus wird der Ausgangspegel nur über den Fader oder die Flash-Taste gesteuert.

10) MASTER B FADER Zum Einstellen von Preset B.

Page 9

00020580.DOC, Version 1.5

9/28

11) HOME TASTE N

ach Drücken der Blind-Taste und der entsprechenden Flash-Taste wurde der Kanal aus dem Chaser genommen. Durch Drücken der Home-Taste und der entsprechenden Flash-Taste wird der Kanal wieder im Chaser integriert.

12) FADE TIME FADER Zur Einstellung der Fade Time.

13) TAP SYNC I

m AUTO CHASE Modus zweimal drücken zur Einstellung der Chaser-Geschwindigkeit.

14) SPEED FADER Zur Einstellung der Chaser-Geschwindigkeit.

15) FULL ON TASTE Alle Ausgangspegel werden auf Max. gestellt und der Blackout abgeschaltet.

16) AUDIO LEVEL FADER Zur Einstellung des Audio-Pegels.

17) BLACK OUT TASTE Alle DMX-Werte werden auf "0" gesetzt.

18) STEP TASTE Drücken Sie einmal und das Programm geht einen Step weiter.

19) AUDIO TASTE Zur Aktivierung der Musiksteuerung.

20) HOLD TASTE Drücken und Halten Sie diese Taste und der Ausgangspegel bleibt stehen.

21) PARK A und B Im Chase-Scene Modus Park B drücken, um SINGLE CHASE oder MIX CHASE zu wählen. Im DOUBLE PRESET entspricht das Drücken von PARK B dem maximalen Wert von MASTER B. Im SINGLE PRESET entspricht das Drücken von PARK A dem maximalen Wert von MASTER A.

22) REC EXIT Zum Verlassen des Aufnahmemodus. Wenn die LED leuchtet, ist der Modus KILL, drücken Sie eine beliebige FLASH-Taste und alle Ausgänge sind auf 0 außer ein Kanal.

23) RECORD TASTE Zur Aufzeichnung des Steps eines Programms.

24) PAGE TASTE Drücken Sie diese Taste um das gewünschte Programm in der entsprechenden Page zu finden. Rec Clear-Taste Über die Rec Clear-Taste können Sie den Aufnahmespeicher löschen: Drücken und Halten Sie die Record-Taste und drücken Sie die Rec Clear-Taste.

25) MODE SELECT Zur Auswahl der Chase-Scenes DOUBLE PRESET oder SINGLE PRESET.

26) DARK TASTE Alle Ausgangssignale werden auf 0 gesetzt solange die Taste gedrückt ist.

27) ALL REV Zur Umkehr aller Programme.

28) 0% ODER 0-255 TASTE Zur Auswahl von 0% oder 0-255 auf dem DISPLAY.

29) BEAT REV Zur Umkehr der Chaser-Richtung bei den Programmen, die mit Rec Speed laufen.

30) CHASE REV Zur Umkehr der Chaser-Richtung.

31) REV ONE Drücken und Halten Sie diese Taste und dann eine der PRESET B Tasten. Das entsprechende Programm wird dann invertiert abgespielt.

Page 10

00020580.DOC, Version 1.5

10/28

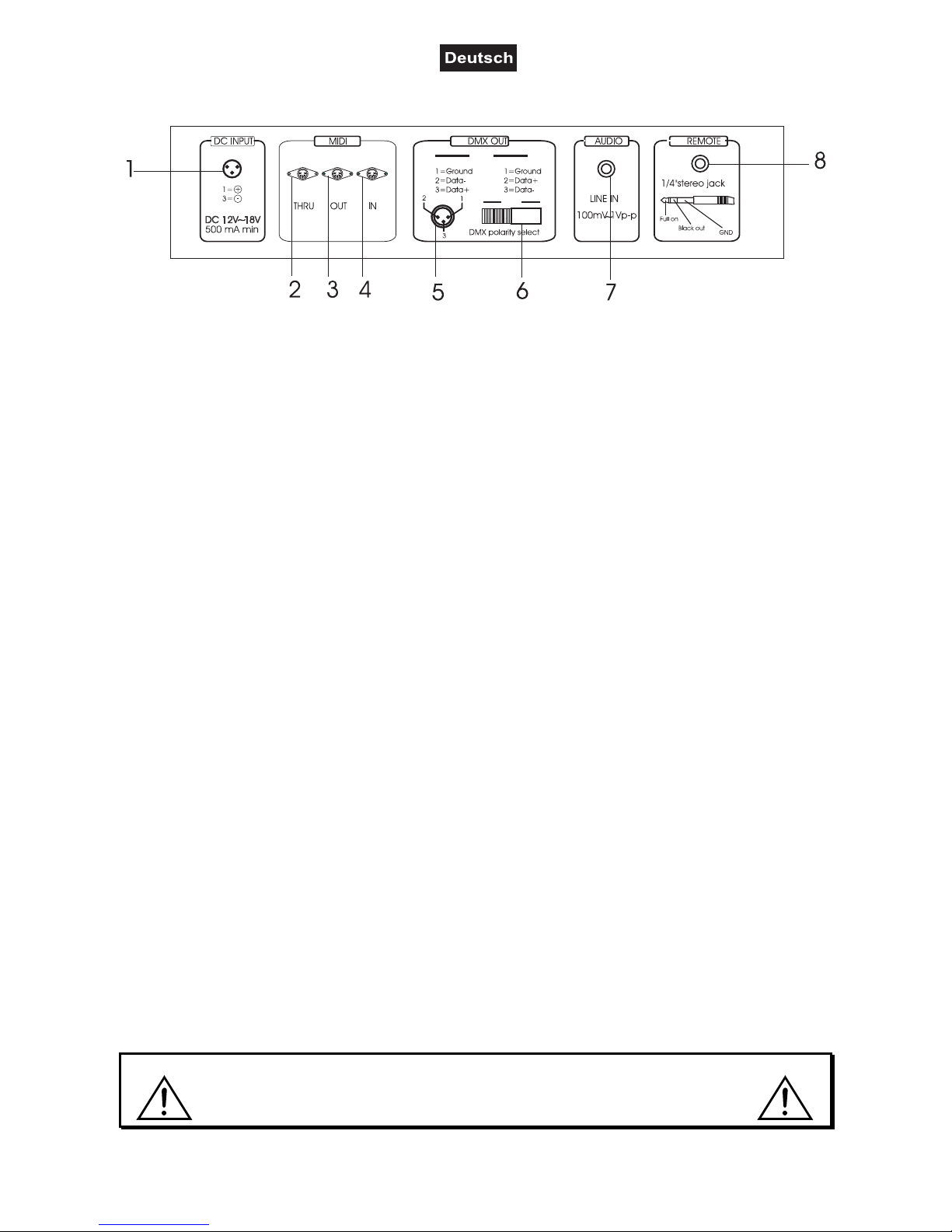

ückseite:

1) Netzanschlussbuchse

2) MIDI THRU-Buchse

3) MIDI OUT-Buchse

4) MIDI IN-Buchse

5) DMX-Ausgangsbuchse

6) DMX POLARITY-Wahlschalter

7) AUDIO IN-Anschlussbuchse

8) REMOTE-Buchse

5. SETUP

5.1 Installation

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack.

Rackinstallation: Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein „Double-Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Controllers darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an dem Gerät führen. Sie können den Controller mit vier Schrauben M6 im Rack befestigen.

Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. Stecken Sie das Netzteil in die Steckdose ein.

5.2 Musiksteuerung

Über die Musiksteuerung lassen sich vorher programmierte Chaser musikgesteuert abspielen.

Bitte beachten Sie: Der Controller verfügt im Lieferzustand über keine vorprogrammierte Chaser. Diese müssen erst vom Benutzer programmiert werden.

Die Musiksteuerung erfolgt über das eingebaute Mikrofon oder die Line In-Anschlussbuchse. Verbinden Sie Ihr Audiosignal vom Mischpult (z. B. Master 2-Ausgang) mit der Cinch-Buchse an der Geräterückseite (Eingangsempfindlichkeit 0,1 V - 1 V).

Befindet sich ein Stecker in der Line In-Anschlussbuchse, ist das interne Mikrofon abgeschaltet.

5.3 Anschluss der Dimmerpacks

DMX-Anschluss:

Achten Sie darauf, dass die Adern der Datenleitung an keiner

Stelle miteinander in Kontakt treten. Die Geräte werden

ansonsten nicht bzw. nicht korrekt funktionieren.

Page 11

00020580.DOC, Version 1.5

11/28

Die Verbindung zwischen Controller und Dimmerpack sowie zwischen den einzelnen Geräten muss mit e

inem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -

Kupplungen.

Aufbau einer seriellen DMX-Kette:

Verbinden Sie den DMX-Ausgang des SCENE SETTER mit dem DMX-Eingang des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.

Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120

 Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet

und in den DMX-Ausgang am letzten Gerät gesteckt.

6. BEDIENUNG

Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, ist der DMX Scene Setter einsatzbereit.

Programmiermodus entsperren

Bevor Sie programmieren können, müssen Sie den Programmiermodus entsperren. Halten Sie die Record-Taste. Drücken Sie im Bereich Preset A die Flash-Tasten 1, 5, 6, 8. Lassen Sie die Record-Taste los. Die rote LED oberhalb der Record-Taste leuchtet und der Programmiermodus ist freigeschaltet.

2 x 12 Kanal Preset

Mit dem Scene Setter können Sie zwei verschiedene Szenen im Bereich Preset A und Preset B einstellen und die beiden Presets über die Master-Fader umschalten. Drücken Sie die Mode Select-Taste, bis die A Double/Preset B-LED leuchtet. Schieben Sie den Master A-Fader nach oben. Schieben Sie die Kanalfader im Preset A auf die gewünschte Einstellung. Schieben Sie den Master B-Fader nach unten. Schieben Sie die Kanalfader im Preset B auf die gewünschte Einstellung. Wechseln Sie von Preset B auf Preset A, indem Sie den Master A- und Master B-Fader nach oben schieben. Im Double Preset-Modus dienen die Tasten oberhalb der Masterfader als Flash-Tasten.

Dimmeranzeige umstellen

Die Dimmeranzeige lässt sich von Prozent auf den DMX-Wert umstellen: Halten Sie die Record-Taste. Drücken Sie die Insert-Taste und die Anzeige springt auf den DMX-Wert (0-255). Um die Anzeige wieder auf Prozent umzustellen, wiederholen Sie den Vorgang.

Szenen abspeichern

Mit dem Scene Setter können Sie bis zu 48 verschiedene Szenen mit je 24 Kanälen abspeichern (Page 1 bis Page 4). Drücken Sie die Mode Select-Taste, bis die 1-24 Single/Preset Park-LED leuchtet. Schieben Sie den Master A-Fader nach oben. Schieben Sie die Kanalfader auf die gewünschte Einstellung. Drücken Sie die Record-Taste. Halten Sie die Record-Taste und drücken Sie die gewünschte Flash-Taste im Bereich Preset B. Die Szene ist jetzt auf diesem Fader abgespeichert.

Page 12

00020580.DOC, Version 1.5

12/28

Szenen aufrufen

Drücken Sie die Mode Select-Taste, bis die Chase/Scenes-LED leuchtet. Schieben Sie alle Kanalfader auf Minimum. S

chieben Sie den Master A- und den Fade Time-Fader nach oben. Schieben Sie den Kanalfader der gewünschten Szene im Preset B auf Maximum. Die Szene wird aufgerufen.

Chaser abspeichern

Mit dem Scene Setter können Sie bis zu 48 verschiedene Chaser im Bereich Preset B einstellen (Page 1 bis Page 4). Drücken Sie die Mode Select-Taste, bis die 1-24 Single/Preset Park-LED leuchtet. Schieben Sie den Master A-Fader nach oben. Schieben Sie die Kanalfader auf die gewünschte Einstellung, um die erste Szene einzustellen. Drücken Sie die Record-Taste. Schieben Sie die Kanalfader auf die gewünschte Einstellung, um die nächste Szene einzustellen und drücken Sie die Record-Taste. Programmieren Sie so viele Szenen, wie gewünscht, oder bis das Maximum von Szenen (999) erreicht ist. Halten Sie die Record-Taste und drücken Sie die gewünschte Flash-Taste im Bereich Preset B. Der Chaser ist jetzt auf diesem Fader abgespeichert.

Chaser aufrufen

Drücken Sie die Mode Select-Taste, bis die Chase/Scenes-LED leuchtet. Schieben Sie alle Kanalfader auf Minimum. Schieben Sie den Master A- und den Fade Time-Fader nach oben. Schieben Sie den Kanalfader des gewünschten Chasers im Preset B auf Maximum. Der Chaser wird aufgerufen.

Chaser abspielen

Stellen Sie die gewünschte Fade-Time über den Fade-Fader ein. Stellen Sie die gewünschte Chaser-Geschwindigkeit über den Speed-Fader ein.

Musiksteuerung

Soll der Chaser musikgesteuert ablaufen, drücken Sie bitte die Audio-Taste und stellen die gewünschte Empfindlichkeit über den Audio-Fader ein. Soll der Chaser genau im Basstakt ablaufen, Speed-Fader auf Minimum stellen (auf dem Display erscheint "Sho") und die Basstakte durch mehrmaliges Drücken der Tap Sync-Taste einstellen. Soll der Chaser Schritt für Schritt abgespielt werden, Speed-Fader auf Minimum stellen (auf dem Display erscheint "Sho") und mehrfach die Step-Taste drücken.

Chaser-Geschwindigkeit speichern/ändern

Mit dem Scene Setter haben Sie die Möglichkeit, mehrere Chaser gleichzeitig im Mix Chase-Mode abspielen zu lassen und dabei jedem Chaser eine eigene Geschwindigkeit zu zu ordnen und diese ab zu speichern.

Drücken Sie die Audio-Taste, die LED erlischt. Drücken Sie die Park-Taste bis die Mix Mode-LED leuchtet. Wählen Sie die gewünschten Chaser über die Fader im Preset B-Bereich aus. Stellen Sie die gewünschte Geschwindigkeit über den Speed-Fader oder die Tap Sync-Tasten aus. Drücken und Halten Sie die Rec Speed-Taste und drücken Sie die entsprechende Flash-Taste im Preset B-Bereich, um die Geschwindigkeit ab zu speichern.

Page 13

00020580.DOC, Version 1.5

13/28

Abgespeicherte Chaser-Geschwindigkeit löschen

uf Minimum (Show). Drücken und Halten Sie die Rec Speed-Taste und drücken Sie die entsprechende

Flash-Taste im Preset B-Bereich, um die abgespeicherte Geschwindigkeit zu löschen.

Speed-Bereich umschalten

Der Speed-Fader kann von 5 Minuten auf 10 Minuten umgestellt werden: Halten Sie die Record-Taste. Drücken Sie dreimal Flashtaste 10 im Bereich Preset A. Lassen Sie die Record-Taste los. Die 10MIN-LED leuchtet und die rechte Skalierung ist aktiviert.

Der Speed-Fader kann von 10 Minuten auf 5 Minuten umgestellt werden: Halten Sie die Record-Taste. Drücken Sie dreimal Flashtaste 5 im Bereich Preset A. Lassen Sie die Record-Taste los. Die 5MIN-LED leuchtet und die linke Skalierung ist aktiviert.

Chaserrichtung umkehren

Drücken Sie die Chase Rev-Taste. Die Chaserrichtung wird umgekehrt.

Step eines Chasers löschen

Step in einen Chaser hinzufügen

Drücken Sie die Mode Select-Taste, bis die Chase/Scenes-LED leuchtet. Schieben Sie alle Kanalfader auf Minimum. Schieben Sie den Master A-Fader nach oben. Halten Sie die Edit-Taste und drücken Sie die Flash-Taste des Chasers im Bereich Preset B. Der Chaser wird aufgerufen. Drücken Sie die Mode Select-Taste, bis die 1-24 Single/Preset Park-LED leuchtet. Schieben Sie den Master A-Fader nach oben. Schieben Sie die Kanalfader auf die gewünschte Einstellung. Drücken Sie die Record-Taste. Schieben Sie alle Kanalfader nach unten. Drücken Sie die Mode Select-Taste, bis die Chase/Scenes-LED leuchtet. Schieben Sie den Speed-Fader auf Minimum. Drücken Sie die Step-Taste, um den Step am der gewünschten Position einzufügen. Drücken Sie die Insert-Taste, um den Step zu einzufügen. Halten Sie die Record-Taste und drücken Sie die Rec Exit-Taste, um den Editiermodus zu verlassen.

Szene/Chaser löschen

Drücken Sie die Mode Select-Taste, bis die Chase/Scenes-LED leuchtet.

Page 14

00020580.DOC, Version 1.5

14/28

Halten Sie die Record-Taste und drücken Sie zweimal die gewünschte Flash-Taste im Bereich Preset B. Die Szene/der Chaser wird gelöscht.

Alle Szenen/Chaser löschen

Halten Sie die Record-Taste. Drücken Sie im Bereich Preset A die Flash-Tasten 1, 3, 2, 3. L

assen Sie die Record-Taste los.

Alle Szenen/Chaser sind nun gelöscht.

Aufnahmespeicher löschen

Drücken und Halten Sie die Record-Taste. Drücken Sie die Rec Clear-Taste und der Aufnahmespeicher ist gelöscht.

Programmiermodus sperren

Wenn Sie die Programme vor unerwünschtem Zugriff schützen möchten, können sie den Programmiermodus sperren. Halten Sie die Record-Taste. Drücken Sie die Rec Exit-Taste. Lassen Sie die Record-Taste los. Die rote LED oberhalb der Record-Taste erlischt.

Single Chase/Mix Chase

Über die Single Chase/Mix Chase-Taste können Sie den Chaser-Abspielmodus ändern. Im Single ChaseModus durchläuft der Controller einen Chaser. Im Mix Chase-Modus werden alle ausgewählten Chaser gleichzeitig abgespielt.

Einzelne DMX-Kanäle im Scene/Chaser-Mode abschalten

Wenn Sie die Blind-Taste und einen Kanal mit der Flash-Taste auswählen, wird dieser abgeschaltet und kann über den entsprechenden Kanalfader oder die Flash-Taste gesteuert werden. Wenn Sie die Home-Taste und den abgeschalteten Kanal mit der Flash-Taste auswählen, wird dieser wieder eingeschaltet.

Alle Kanäle auf Maximum schalten

Drücken Sie die Full On-Taste, und alle Kanäle werden auf den Maximalwert gestellt. Sobald Sie die Taste wieder loslassen, kehren die Kanäle zu ihrer Original-Einstellung zurück.

Blackout-Modus

Drücken Sie die Blackout-Taste, um die angeschlossenen Geräte in den Blackout-Modus zu setzen.

Kill-Funktion

Über die Kill-Funktion können Sie in einem laufenden Chaser nur die gewünschten Kanäle über die FlashTaste aktivieren. Alle anderen Kanäle bleiben aus, der Chaser läuft intern weiter.

Rufen Sie den gewünschten Chaser auf. Drücken Sie die Rec/Exit-Taste und die Kill-LED leuchtet. Drücken Sie die Flash-Taste(n) der gewünschten Kanäle.

MIDI In-Modus

Halten Sie die Record-Taste. Drücken Sie dreimal Flashtaste 1 im Bereich Preset A.

Page 15

00020580.DOC, Version 1.5

15/28

Lassen Sie die Record-Taste los. A

uf dem Display erscheint "CH-1" und der Scene Setter befindet sich im MIDI In-Modus. Stellen Sie den gewünschten MIDI-Kanal durch Drücken der entsprechenden Flash-Taste im Bereich Preset A ein. Halten Sie die Record-Taste. Drücken Sie die Rec Exit-Taste. Der MIDI-Kanal wurde gespeichert und Sie befinden sich wieder im normalen Betriebsmodus.

MIDI Out-Modus

Halten Sie die Record-Taste. Drücken Sie dreimal Flashtaste 2 im Bereich Preset A. Lassen Sie die Record-Taste los. Auf dem Display erscheint "CH-0" und der Scene Setter befindet sich im MIDI Out-Modus. Wählen Sie den gewünschten MIDI-Kanal durch Drücken der entsprechenden Flash-Taste im Bereich Preset A aus. Halten Sie die Record-Taste. Drücken Sie die Rec Exit-Taste. Der MIDI-Kanal wurde gespeichert und Sie befinden sich wieder im normalen Betriebsmodus.

Sys-Ex Dump

Über diese Funktion können Sie die Programmdaten zwischen zwei Scene Setter Geräten übertragen oder an einen anderen Midi Sys-Ex fähigen Sequenzer oder Computer senden.

Bitte beachten Sie: ein empfangener Sys-Ex Dump kann alle vorgenommenen Einstellungen eines Gerätes löschen. Wenn Sie nicht wollen, dass ein Gerät versehentlich Sys-Ex Daten empfängt, schalten Sie es aus oder stellen Sie einen anderen Midi-Kanal ein.

Bitte verbinden Sie die Midi Out-Buchse des sendenden Gerätes mit der Midi In-Buchse des empfangenden.

Sys-Ex Dumpf emfangen

Drücken und Halten Sie die Record-Taste. Drücken Sie dreimal Flashtaste 3 im Bereich Preset A. Lassen Sie die Record-Taste los. Sobald das Display In anzeigt, ist das Gerät empfangsbereit.

Wird ein Sys-Ex Dump empfangen, sind alle anderen Funktionen abgeschaltet. Sobald die Übertragung abgeschlossen ist oder ein Fehler aufgetreten ist, kehrt der Controller in den normalen Betriebsmodus zurück.

Wird ein Sys-Ex Dump gesendet oder empfangen ist die Gerätekennung 55H.

Die einzelnen Noten belegen folgende Funktionen:

Note Geschwindigkeit Funktion

22-69 Programm Master Programm 1-48 an- bzw. abschalten 70-93 Kanaldimmer Kanal 1-24 an- bzw. abschalten 94 Full On 95 Dark 96 Hold 97 Musiksteuerung an- bzw. abschalten 98 Chaser/Scenes 99 Double Preset Mode 100 Single Preset Mode 101 Change step 102 Blackout

Sys-Ex Dumpf senden

Drücken und Halten Sie die Record-Taste. Drücken Sie dreimal Flashtaste 4 im Bereich Preset A.

Page 16

00020580.DOC, Version 1.5

16/28

Lassen Sie die Record-Taste los. S

obald das Display Out anzeigt, ist das Gerät sendebereit.

Wird ein Sys-Ex Dump gesendet, sind alle anderen Funktionen abgeschaltet. Sobald die Übertragung abgeschlossen ist oder ein Fehler aufgetreten ist, kehrt der Controller in den normalen Betriebsmodus zurück.

7. PROBLEMBEHEBUNG

PROBLEM URSACHE LÖSUNG

Gerät lässt sich nicht anschalten. Die Anschlussleitung des Netzteils

ist nicht angeschlossen.

Überprüfen Sie die Anschlussleitung und eventuelle Verlängerungsleitungen.

Auf dem Display erscheint LOP. Betriebsspannung zu niedrig. Überprüfen Sie die

Anschlussleitung und eventuelle

Verlängerungsleitungen. Szene lässt sich nicht abspeichern.

Record-Taste vergessen. Drücken Sie die Record-Taste,

nachdem Sie die

Kanaleinstellungen vorgenommen

haben. Programme lassen sich nicht editieren.

Programmiermodus gesperrt. Entsperren Sie den

Programmiermodus Programmierte Szene/Chaser ist verschwunden.

Falsche Page ausgewählt. Wählen Sie die richtige Page über

die Page-Taste aus. Szene/Chaser wird nicht angezeigt.

Falsche Fader-Einstellungen. Stellen Sie den Master-Fader auf

Maximum, den Fade- und Speed-

Fader auf die gewünschte

Einstellung. Keine Signalausgabe. Blackout aktiv. Deaktivieren Sie den Blackout

durch Drücken der Blackout-Taste.

8. REINIGUNG UND WARTUNG

VorWartungsarbeitenunbedingtallpoligvomNetztrennen!

LEBENSGEFAHR!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

Page 17

00020580.DOC, Version 1.5

17/28

9. TECHNISCHE DATEN

Spannungsversorgung: 230 V AC, 50 Hz ~

über mitgeliefertes 12 V DC, 500 mA Netzteil Gesamtanschlusswert: 4 W A

nzahl Steuerkanäle: 24

Musiksteuerung: über eingebautes Mikrofon

über Line In Cinch-Buchse (mind. 100 mV) DMX 512-Ausgang: 3-polige XLR-Einbaukupplung mit Polungsschalter Maße (LxBxH): 483 x 264 x 90 mm

19"-Einbaumaße mit 6 HE Mindesteinbautiefe: 80 mm Gewicht: 5 kg

Zubehör:

19"-Case, 8HE, Textilbezug, schwarz Best.-Nr. 30108920 19"-Case, 15HE, Textilbez., sw, m. Rollen Best.-Nr. 30108940 Mixercase Profi "B", 19", schräg, schwarz Best.-Nr. 30111560 Mixercase Profi "B", 19", schräg, alu Best.-Nr. 30111564 Mixercase Textilbezug 19" schräg schwarz Best.-Nr. 30111580 EUROLITE EDX-4 DMX Dimmerpack Best.-Nr. 70064072 EUROLITE DPX-1210 DMX 19" Dimmerpack Best.-Nr. 70064140 EUROLITE DPX-610 DMX 19" Dimmerpack Best.-Nr. 70064120 EUROLITE EDX-4 DMX Dimmerpack Best.-Nr. 70064072 EUROLITE DPX-1210 DMX 19" Dimmerpack Best.-Nr. 70064140 EUROLITE DPX-610 DMX 19" Dimmerpack Best.-Nr. 70064120 FUTURELIGHT DES-3 Abschlusstecker 3-pol Best.-Nr. 51834001 Mixercase Profi "B", 27", schräg, schwarz Best.-Nr. 30111556 FUTURELIGHT DES-3 Abschlusstecker 3-pol Best.-Nr. 51834001

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

07.03.2007 ©

Page 18

00020580.DOC, Version 1.5

18/28

USER MANUAL

DMX SCENE SETTER

24-channel lighting controller

CAUTION!

Keepthisdeviceawayfromrainandmoisture! Unplugmainsleadbeforeopeningthehousing!

For your own safety, please read this user manual carefully before you initially start-up.

Every person involved with the installation, operation and maintenance of this device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

1. INTRODUCTION

Thank you for having chosen a EUROLITE DMX SCENE SETTER. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

Unpack your DMX SCENE SETTER.

2. SAFETY INSTRUCTIONS

This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual.

Important:

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems.

Please make sure that there are no obvious transport damages. Should you notice any damages on the power unit or on the casing, do not take the device into operation and immediately consult your local dealer.

Always plug in the power unit least.

Keep away from heaters and other heating sources!

Page 19

00020580.DOC, Version 1.5

19/28

If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature.

This device falls under protection-class III. The device always has to be operated with an appropriate transformer.

Always disconnect from the mains, when the device is not in use or before cleaning it.

Please note that damages caused by manual modifications on the device or unauthorized operation by unqualified persons are not subject to warranty.

Keep away children and amateurs from the device!

There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.

3. OPERATING DETERMINATIONS

This device is a DMX-controller for controlling DMX-effects or spots in discotheques, on stages etc. This product is allowed to be operated with a direct voltage of 12 V DC, 500 mA and was designed for indoor use only.

Do not shake the device. Avoid brute force when installing or operating the device.

When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust. There should not be any cables lying around. You endanger your own and the safety of others!

This device must never be operated or stockpiled in sourroundings where splash water, rain, moisture or fog may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be saturated with an amount of smoke that the visibility will always be more than 10 meters.

The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation (particularly in cars) and heaters.

The relative humidity must not exceed 50 % with an ambient temperature of 45° C.

This device must only be operated in an altitude between -20 and 2000 m over NN.

Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the device during thunderstorms.

Operate the device only after having familiarized with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation!

Please use the original packaging if the device is to be transported.

Please consider that unauthorized modifications on the device are forbidden due to safety reasons!

Never remove the serial barcode from the device as this would make the guarantee void.

If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, etc.

Page 20

00020580.DOC, Version 1.5

20/28

4. DESCRIPTION

4.1 Features

Comfortable DMX-controller

• 24 control channel

• 48 memorizable programs via 4 pages

• 12 scenes can be called directly via the faders

• Blackout-function

• Sound control via built-in microphone or via Line In connection

• Controller comes without pre-programmed chasers

• 19" mounting dimensions with 6 units

4.2 Overview

Overview on the control elements

1) PRESET A LEDS

2) CHANNEL SLIDERS 1-12

These sliders will adjust the output of 1 to 12 channel from 0 to 100% or 0 to 255.

3) Flash key 1-12

ress to activate maximum channel output.

4) PRESET B LEDS

5) SCENES LEDS

6) CHANNEL SLIDERS 13-24

These sliders will adjust the output of 1 to 12 channel from 0 to 100% or 0 to 255.

7) Flash key 13-24

Press to activate maximum channel output.

8) MASTER A SLIDER

The slider will adjust the output of preset A.

9) BLIND KEY

In Chase-Scene mode, this key when activated, the output of each channel will be controlled only by slider or flash key.

10) MASTER B SLIDER

The slider will adjust the output of preset B.

11) HOME KEY

In Chase-Scene mode, this key,when activated, the output of each channel will be come back from controlled by slider or flash key to controlled by program.

Page 21

00020580.DOC, Version 1.5

21/28

12) FADE TIME SLIDER

ove to adjust fade time.

13) TAP SYNC

In AUTO CHASE, press it twice to define chasing speed.

14) SPEED SLIDER

Move to adjust chasing speed.

15) FULL ON KEY

hen activated ,whole channel output will be maximum and disable BLACK OUT.

16) AUDIO LEVEL SLIDER

Move to adjust the sensitivity of audio.

17) BLACK OUT KEY

The key will force all DMX to "0".

18) STEP KEY

Press it once and the program go one step.

19) AUDIO KEY

Press it to get into audio control.

20) HOLD KEY

Press and hold it, whole output will be hold.

21) PARK A and B

In Chase-Scene mode, press Park B to select SINGLE CHASE or MIX CHASE. In DOUBLE PRESET pressing PARK B is same as MASTER B at the maximum.In SINGLE PRESET, pressing PARK A is same as MASTER A at the maximum.

22) REC EXIT

Exit record. When the LED is lighting, it is in KILL, press any one of all channel FLASH and all output is zero except the one channel.

23) RECORD KEY

Press it to record the step of program.

24) PAGE KEY

Press it to select desired SCENE program in appropriate page.

25) MODE SELECT

By pressing the key you can select Chase-Scenes DOUBLE PRESET or SINGLE PRESET.

26) DARK KEY

Press it to pause whole output, including FULL ON and FLASH.

27) ALL REV

The key, when activated, will revers chasing direction of all program.

28) 0% OR 0-255 KEY

Press it to select 0% or 0-255 on DISPLAY.

29) BEAT REV

This key will reverse the Rec Speed program chase direction.

30) CHASE REV

This key will reverse the SCENE program chase direction.

31) REV ONE

Pess and hold the key, then press any one of PRESET B the SCENE program will chase in reversed direction.

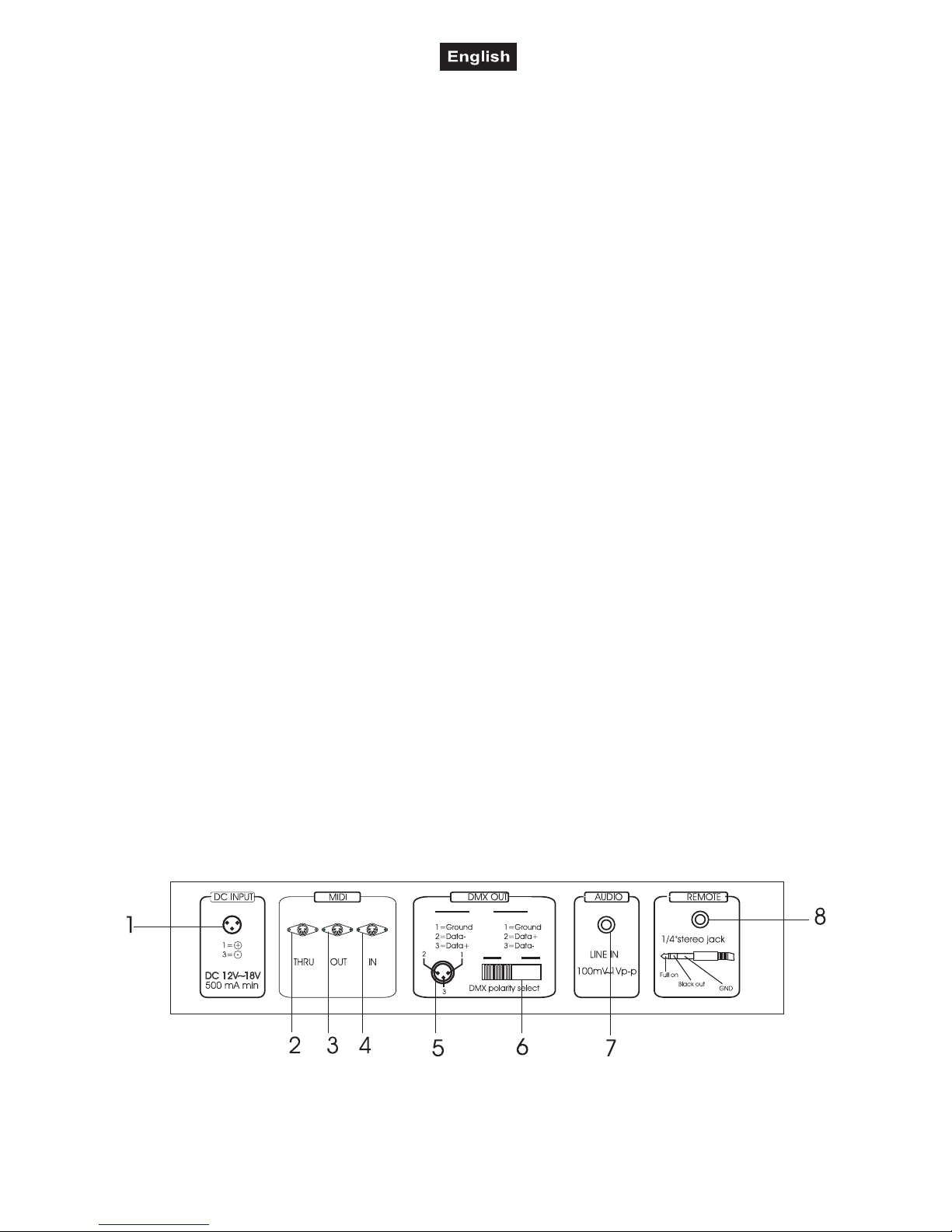

Rear panel:

1) DC IN socket

2) MIDI THROUGH socket

3) MIDI OUT socket

4) MIDI IN socket

Page 22

00020580.DOC, Version 1.5

22/28

5) DMX output socket 6

) DMX POLARITY selector

7) AUDIO IN socket

8) REMOTE socket

5. SETUP

5.1 Installation

Install the device on a plane surface or install it in a rack.

Rack-installation: This device is built for 19" racks (483 mm). The rack you use should be a Double-DoorRack where you can open the frontpanel and the rear panel. The rack should be provided with a cooling fan. When mounting the controller into the rack, please make sure that there is enough space around the device so that the heated air can be passed on. Steady overheating will damage your device. You can fix the controller with four screws M6 in the rack.

Connect the connection cable of the power-unit with the DC IN-socket. Plug the power unit into your outlet.

5.2 Sound-control

Via the sound-control, you can run the chasers sound-controlled.

Please note: The controller comes without pre-programmed chasers. These must first be programmed by the user.

The sound-control works via built-in microphone or via the Line In-socket. Connect the sound-signal from the mixer (e.g. Master 2) with the RCA-socket on the rear panel (input sensitivity 0.1 V - 1 V).

If a plug is connected with the Line In-socket, the internal microphone is switched off.

5.3 Connection with the dimmerpacks

DMX-512:

The wires must not come into contact with each other, otherwise

the fixtures will not work at all, or will not work properly.

Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another.

Building a serial DMX-chain:

Connect the DMX-output of the SCENE SETTER with the DMX-input of the nearest dimmerpack. Always connect one output with the input of the next fixture until all fixtures are connected.

Caution: At the last fixture, the DMX-cable has to be terminated with a terminator. Solder a 120

 resistor

between Signal (–) and Signal (+) into a 3-pin XLR-plug and plug it in the DMX-output of the last fixture.

6. OPERATION

After you connected the device to the mains, the DMX Scene Setter is ready for use.

Unlock program mode

Before you can start programming you need to unlock the program mode. Press and hold the Record-button. Press the Flash-buttons 1, 5, 6, 8 in Preset A. Release the Record-button.

Page 23

00020580.DOC, Version 1.5

23/28

The red LED above the Record-button is lit again and the program mode is unlocked.

2 x 12 channel Preset

With the Scene Setter you can adust two different scenes in Preset A and Preset B and fade from one to another via the master-faders. Press the Mode Select-button, until the A Double/Preset B-LED is lit. Push Master A-fader to maximum. Push channel-faders in Preset A to the desired setting. Pull the Master B-fader to maximum. Push channel-faders in Preset B to the desired setting. Fade from Preset B to Preset A by pushing Master A-fader. I

n Double Preset-mode, the buttons over the master faders can be used as Flash-buttons.

Switch the dimmer display

The dimmer display can be switched from percent to the DMX-value: Press and hold the Record-button. Press the Insert-button and the display switched to the DMX-value (0-255). In order to switch the display back to percent, repeat the procedure.

Memorize scenes

Call up scenes

Press the Mode Select-button, until the Chase/Scenes-LED is lit. Pull all channel-faders to minimum. Push the Master A-fader and the Fade Time-fader to maximum. Push the channel-fader of the desired scene in Preset B to maximum. The scene will be called up.

Memorize chasers

With the Scene Setter you can memorize up to 48 different scenes with 24 channels (Page 1 to Page 4). Press the Mode Select-button, until the 1-24 Single/Preset Park-LED is lit. Push the Master A-fader to maximum. Push channel-faders to the desired setting. Press the Record-button. Push channel-faders to the desired setting for editing the next scene and press the Record-button. Memorize as many scenes as desired or until the maximum (999 scenes) is reached. Press and hold the Record-button and press the desired Flash-button in Preset B. The scene is now memorized on this fader.

Call up chasers

Press the Mode Select-button, until the Chase/Scenes-LED is lit. Pull all channel-faders to minimum. Push the Master A-fader and the Fade Time-fader to maximum. Push the channel-fader of the desired chaser in Preset B to maximum. The chaser will be called up.

Page 24

00020580.DOC, Version 1.5

24/28

Run a chaser

Adjust the desired fade-time via the Fade-Fader. Adjust the desired chaser-speed via the Speed-fader.

Sound-control

If the chaser is to be run sound-controlled, press the Audio-button and adjust the desired sensitivity via the Audio-fader. If the chaser is to be run exactly in the bass-beat, pull Speed-fader to minimum (the display shows "Sho") and enter the bass-beats by pressing the Tap Sync-button repeatedly. If the chaser is to be run step by step, pull Speed-fader to minimum (the display shows "Sho") and press the Step-button repeatedly.

Memorize/edit chaser-speed

With the Scene Setter, you can run several chasers at a time in the Mix Chase-mode and define and memorize an individual chaser-speed for every chaser.

Press the Audio-button, the LED turns off. Press the Park-button until the Mix Mode-LED is lit. Select the desired chaser via the faders in Preset B. Adjust the desired speed via the Speed-fader or the Tap Syncbuttons. Press and hold the Rec Speed-button and press the respective Flash-button in Preset B in order to memorize the speed.

Delete a memorized chaser-speed

Press the Audio-button, the LED turns off. Press the Park-button until the Mix Mode-LED is lit. Set the Speed-fader to minimum position (Show). Press and hold the Rec Speed-button and press the respective Flash-button in Preset B in order to delete the memorized speed.

Switch the speed-range

The speed-range can be switched from 5 minutes to 10 minutes: Press and hold the Record-button. Press the Flash-button 10 in Preset A three times. Release the Record-button. The 10MIN-LED is lit and the right scale is activated.

The speed-range can be switched from 10 minutes to 5 minutes: Press and hold the Record-button. Press the Flash-button 5 in Preset A three times. Release the Record-button. The 5MIN-LED is lit and the left scale is activated.

Invert the chaser-direction

Hold the Edit-button and press the Rec Exit-button. The chaser-direction is inverted.

Delete a step in a chaser

Press the Mode Select-button, until the Chase/Scenes-LED is lit. Pull all channel-faders to minimum. Push the Master A-fader to maximum. Push the channel-fader of the desired chaser in Preset B to maximum. The chaser will be called up. Hold the Edit-button and press the chaser's Flash-button in Preset B. Pull the Speed-fader to minimum. Press the Step-button in order to call up the desired step.

Page 25

00020580.DOC, Version 1.5

25/28

Press the Delete-button in order to delete the step. Press and hold the Record-button and press the Rec Exit-button in order to leave the editing mode.

Add a step to a chaser

ress the Mode Select-button, until the 1-24 Single/Preset Park-LED is lit. Push the Master A-fader to maximum. Push channel-faders to the desired setting. Press the Record-button. Press the Mode Select-button, until the Chase/Scenes-LED is lit. Pull the Speed-fader to minimum. Press the Step-button in order to insert the step at the desired position. Press the Insert-button in order to add the step. Press and hold the Record-button and press the Rec Exit-button in order to leave the editing mode.

Delete a scene/chaser

Press the Mode Select-button, until the Chase/Scenes-LED is lit. Press and hold the Record-button and press the desired Flash-button in Preset B twice. The scene/chaser is deleted.

Delete all scenes/chaser

Press and hold the Record-button. Press the Flash-buttons 1, 3, 2, 3 in Preset A. Release the Record-button. All scenes/chaser are deleted.

Clear memory

Press and hold the Record-button. Press the Rec Clear-button. Memory is cleared.

Lock program mode

If you want to protect your programs from undesired acces, you can lock the program mode. Press and hold the Record-button. Press the Rec Exit-button. Release the Record-button. The red LED above the Record-button is off.

Single Chase/Mix Chase

Switch off individual DMX-channels in Scene/Chase-mode

You can switch off an individual channel by pressing the Blind-button and the respective Flash-button. In order to switch the channel on again, press the Home-button and the respective Flash-button.

Page 26

00020580.DOC, Version 1.5

26/28

Set all channels to maximum

Press the Full On-button and all channels will be set to their maximum value. As soon as you release the button, the channels return to their original setting.

Blackout-Mode

Press the Blackout-button and all devices will be set to Blackout-mode.

Kill-function

Via the Kill-function, you can set only the desired channels to 100 % in a running chaser. All other channels remain off, the chaser keeps running internally.

Call up the desired chaser. Press the Rec/Exit-button and the Kill-LED shines. Press the desired Flashbutton(s) of the desired channel(s).

MIDI In-mode

Press and hold the Record-button. Press the Flash-button 1 in Preset A three times. Release the Record-button. The display shows "CH-1" and the Scene Setter is in MIDI In-mode. Select the desired MIDI-channel by pressing the respective Flash-button in Preset A. Press and hold the Record-button. Press the Rec Exit-button. The MIDI-channel was memorized and you are in the normal mode again.

MIDI Out-mode

Press and hold the Record-button. Press the Flash-button 2 in Preset A three times. Release the Record-button. The display shows "CH-0" and the Scene Setter is in MIDI Out-mode. Select the desired MIDI-channel by pressing the respective Flash-button in Preset A. Press and hold the Record-button. Press the Rec Exit-button. The MIDI-channel was memorized and you are in the normal mode again.

Sys-Ex Dump

With this function, you can transmit the memory content between two Scene Setters or to another Midi SysEx compatible Sequenzer or computer.

Please note: a received Sys-Ex Dump can delete all settings of a device. If you do not wish that a device accidentally receives Sys-Ex data, switch it off or adjust another Midi-channel.

Connect the Midi Out-socket of the sending device with the Midi In-socket of the receiving one.

When sending or receiving Sys-Ex dump, the device ID is 55H.

The different functions of the individual notes are as follows:

Note Velocity Function

22-69 Program Master Turn on/off program 1-48 70-93 Channel dimmer Turn on/off channel 1-24 94 Full On 95 Dark 96 Hold 97 Turn Audio chase on/off

Page 27

00020580.DOC, Version 1.5

27/28

98 Chaser/Scenes 99 Double Preset Mode 100 Single Preset Mode 101 Change step 102 Blackout

Receive a Sys-Ex dump

Press and hold the Record-button. P

ress the Flash-button 3 in Preset A three times. Release the Record-button. When the display will show In, the controller is ready for receiving the dump.

When receiving the dump, all other functions are switched off. As soon as the transmission is complete or cancelled due to errors, the controller returns to normal operation mode.

Send a Sys-Ex dump

Press and hold the Record-button. Press the Flash-button 4 in Preset A three times. Release the Record-button. When the display will show Out, the controller is ready for sending the dump.

When sending the dump, all other functions are switched off. As soon as the transmission is complete or cancelled due to errors, the controller returns to normal operation mode.

7. PROBLEM CHART

PROBLEM CAUSE REMEDY

No power. The power unit is not connected. Check the connection cable of the

power unit and any extension-cables.

Display shows LOP. Operating volatage is too low. Check the connection cable of the

power unit and any extension-cables.

Cannot memorize Scene. Record-button forgotten. Press the Record-button after setting

the channels. Cannot edit programs. Program mode locked. Unlock program mode. Programmed scene/chaser disappeared.

Selected wrong page. Select correct page via the Page-

button. Cannot display scene/chaser.

Wrong fader-setting. Adjust Master-fader to maximum, the

Fade-fader and Speed-fader to the

desired setting. No signal output. Blackout-mode activated. Switch off blackout by pressing the

Blackout-button.

8. CLEANING AND MAINTENANCE

Disconnectfrommainsbeforestartingmaintenanceoperation!

DANGERTOLIFE!

We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents!

There are no servicable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.

Should you need any spare parts, please use genuine parts. Should you have further questions, please contact your dealer.

Page 28

00020580.DOC, Version 1.5

28/28

9. TECHNICAL SPECIFICATIONS

~ zH 05 ,CA V 032:ylppus rewoP

via 12 V DC, 500 mA power unit included in the delivery

W 4:noitpmusnoc rewoP

Number of control-channels: 24

enohporcim ni-tliub aiv:lortnoc-dnuoS

via Line In RCA-socket (min. 100 mV)

rotceles ytiralop htiw rotcennoc-RLX nip-3:tuptuo-215 XMD

mm 09 x 462 x 384:)HxWxL( snoisnemiD

19" mounting dimensions with 6 u

Minimum mounting depth: 80 mm

gk 5:thgieW

Accessory:

19"-Case, 8U, carpet covered, black No. 30108920 19"-Case, 15U, carpet cov., bl.,w. Wheels No. 30108940 Mixercase Pro "B", 19", sloping, black No. 30111560 Mixercase Pro "B", 19", sloping, alu No. 30111564 Mixercase Carpet Cover 19" sloping black No. 30111580 EUROLITE EDX-4 DMX dimmer pack No. 70064072 EUROLITE DPX-1210 DMX 19" dimmer pack No. 70064140 EUROLITE DPX-610 DMX 19" dimmer pack No. 70064120 EUROLITE EDX-4 DMX dimmer pack No. 70064072 EUROLITE DPX-1210 DMX 19" dimmer pack No. 70064140 EUROLITE DPX-610 DMX 19" dimmer pack No. 70064120 FUTURELIGHT DES-3 DMX-terminator 3-pin No. 51834001 Mixercase Pro "B", 27", sloping, black No. 30111556 FUTURELIGHT DES-3 DMX-terminator 3-pin No. 51834001
