BEDIENUNGSANLEITUNG
USER MANUAL
LED SCY-200 TCL DMX
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
© Copyright
Nachdruck verboten!
Re
roduction prohibited!
Page 2
MULTI-LANGUAGE-INSTRUCTIONS
EINFÜHRUNG .................................................................................................................................................................... 3
Lieferumfang ................................................................................................................................................................... 3
SICHERHEITSHINWEISE .................................................................................................................................................. 3
BESTIMMUNGSGEMÄßE VERWENDUNG ....................................................................................................................... 5
GERÄTEBESCHREIBUNG ................................................................................................................................................ 6
Features .......................................................................................................................................................................... 6

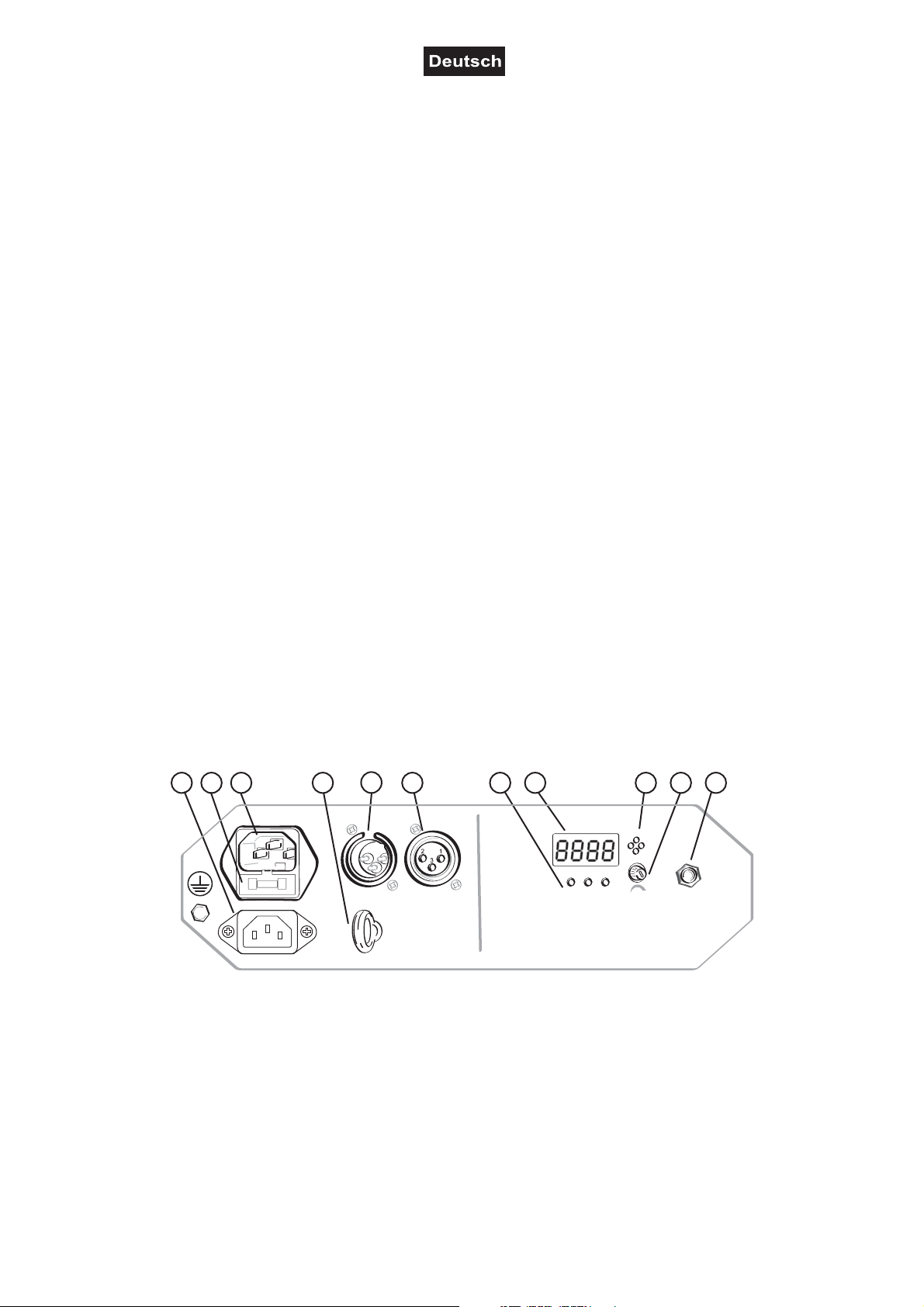

Geräteübersicht ............................................................................................................................................................... 6
INSTALLATION .................................................................................................................................................................. 7
Überkopfmontage ............................................................................................................................................................ 7
DMX512-Ansteuerung ..................................................................................................................................................... 8
Master/Slave-Betrieb ....................................................................................................................................................... 9
Anschluss zwischen Geräten .......................................................................................................................................... 9
Anschluss ans Netz ......................................................................................................................................................... 9
BEDIENUNG ....................................................................................................................................................................... 9
Interne Programme – Auto Modus ................................................................................................................................ 10
Musiksteuerung ............................................................................................................................................................. 10
Einstellung der Mikrofonempfindlichkeit ........................................................................................................................ 10
Master / Slave Modus .................................................................................................................................................... 10
DMX-GESTEUERTER BETRIEB ..................................................................................................................................... 10
DMX-MODUS ................................................................................................................................................................ 10
Adressierung des Geräts ............................................................................................................................................... 10
Auswählen eines DMX Kanal Modus mit 7- oder 20-Kanal Belegung ........................................................................... 11
DMX-Protokoll ............................................................................................................................................................... 11
Fernbedienung über optionalen RC-2 Controller ........................................................................................................... 13
REINIGUNG UND WARTUNG ......................................................................................................................................... 13
Sicherungswechsel ....................................................................................................................................................... 13
TECHNISCHE DATEN ..................................................................................................................................................... 14
Inhaltsverzeichnis / Table of contents
INTRODUCTION ............................................................................................................................................................... 15
Delivery includes ........................................................................................................................................................... 15
SAFETY INSTRUCTIONS ................................................................................................................................................ 15
OPERATING DETERMINATIONS .................................................................................................................................... 17
DEVICE DESCRIPTION ................................................................................................................................................... 18
Features ........................................................................................................................................................................ 18

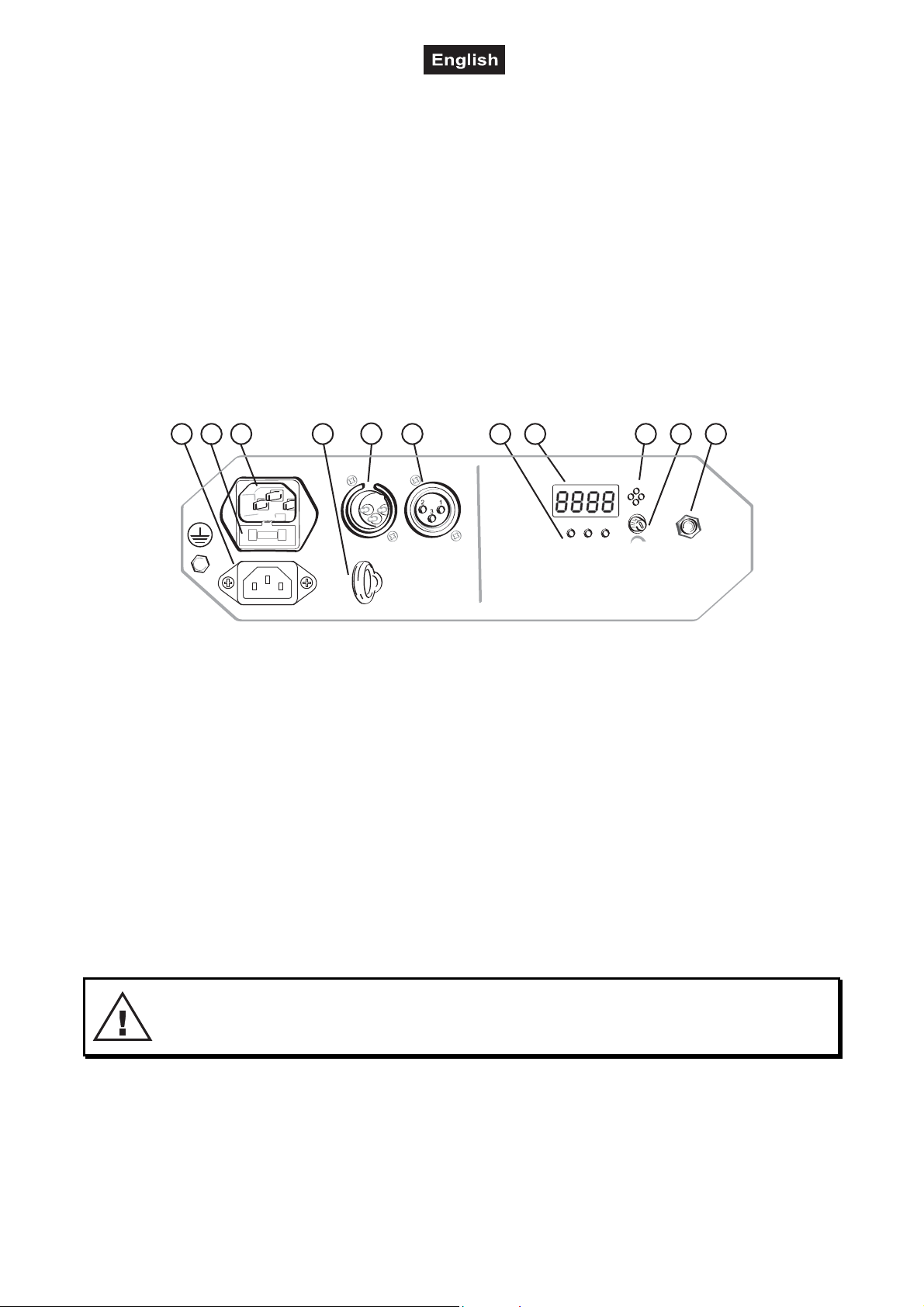

Overview ....................................................................................................................................................................... 18
INSTALLATION ................................................................................................................................................................ 18
Overhead rigging ........................................................................................................................................................... 18
DMX512 control ............................................................................................................................................................ 20
Master/Slave operation ................................................................................................................................................. 20
Connection between devices ........................................................................................................................................ 21
Connection with the mains ............................................................................................................................................ 21
OPERATION ..................................................................................................................................................................... 21
Internal Programs – Auto Mode .................................................................................................................................... 21
Sound control ................................................................................................................................................................ 21
Setting the Sound Sensitivity ......................................................................................................................................... 21
Master / Slave Mode ..................................................................................................................................................... 22
DMX-CONTROLLED OPERATION .................................................................................................................................. 22
DMX MODE .................................................................................................................................................................. 22
Addressing .................................................................................................................................................................... 22
Choosing a DMX Channel Mode with 7 or 20 Channal Occupation .............................................................................. 22
DMX-Protocol ................................................................................................................................................................ 23
Remote control via optional RC-2 controller .................................................................................................................. 25
CLEANING AND MAINTENANCE ................................................................................................................................... 25
Replacing the fuse ........................................................................................................................................................ 25
TECHNICAL SPECIFICATIONS ...................................................................................................................................... 26
Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number:
51918677
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de
00056924.DOC, Version 1.2 2/26
Page 3
BEDIENUNGSANLEITUNG
LED SCY-200 TCL DMX
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!
Niemals das Gerät öffnen!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer de s Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen EUROLITE LED SCY-200 TCL DMX entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Lieferumfang
1 Gerät
1 Kaltgerätenetzleitung
1 Bedienungsanleitung
Nehmen Sie den LED SCY-200 TCL DMX aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
3/26
00056924.DOC, Version 1.2
Page 4
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur errei cht hat!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zu Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
4/26
00056924.DOC, Version 1.2
Page 5
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U.
epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen
lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc.
vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen
zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,1 Meter nicht unterschreiten!
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten,
muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterhalb des Montageortes abgesperrt ist.
Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern.
Die maximale Umgebungstemperatur T
---m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
= 45° C darf niemals überschritten werden.
a
5/26
00056924.DOC, Version 1.2
Page 6
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden.
GERÄTEBESCHREIBUNG
Features
Klassischer Strahleneffekt im TCL Format
1 Linsenreihe mit 6 Glaslinsen • Per DMX kann jede Linse kontrolliert werden • DMX512-Steuerung über
jeden handelsüblichen DMX-Controller möglich (belegt max. 20 Kanäle) • 7 oder 20 DMX-Kanäle wählbar für
verschiedene Anwendungsmöglichkeiten • Musiksteuerung über eingebautes Mikrofon •
Mikrofonempfindlichkeit über Drehregler einstellbar • Strobe-Effekt • Auto Mode • Interne Programme •
Master-/Slave-Funktion • Adressierung und Einstellung über Steuereinheit mit 4-stelliger LED-Anzeige und
drei Bedientasten • Zusätzliche Steuermöglichkeit über EUROLITE RC-2 Fernsteuerung (nicht im
Lieferumfang enthalten) • Stabiles, kompaktes und formschönes Gehäuse • Unzählige Einsatzmöglichkeiten
• Ideal für Bands, Bühnen oder Alleinunterhalter • Ausgestattet mit 6 x 3 W Tricolor LEDs • Besonders helle
Leuchtkraft der TCLs • Inklusive Hängebügel zur Montage auf einem Trussing System • Arretiermöglichkeit
am Haltebügel • Anschlussfertig über Kaltgerätenetzleitung mit Schutzkontaktstecker
Geräteübersicht
1 2
3
Power supply: 230 V AC, 50 Hz~
Fuse: T 1 A, 250 V
Power out
4
1. Power out
2. Sicherung
3. Netzanschluss
4. Fangsicherung
5. DMX Eingang
6. DMX Ausgang
7. Bedienknöpfe
8. Steuereinheit mit 4-stelliger LED-Anzeige
9. Mikrofon
10. Empfindlichkeitsregler
11. Buchse für Fernsteuerung
5
LIGHTING CONTROL
PROTOCOL DMX-512
DMX IN
Safety rope
XLR occupation:
1: Ground
2: Signal (–)
3: Signal (+)
6
DMX OUT
8 9
7
Microphone
DOWN
UP
MODE
Sensitivity
10 11
Remote control
6/26
00056924.DOC, Version 1.2
Page 7
INSTALLATION
Überkopfmontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu
beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne
dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber
beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen
Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen,
sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu
Verletzungen und/oder zur Beschädigung von Eigentum führen.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit
Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden.
Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!
Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät
NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.
BRANDGEFAHR!
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand
von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
Befestigen Sie das Gerät über einen geeigneten Haken an Ihrem Traversensyste m.
Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil.
7/26
00056924.DOC, Version 1.2
Page 8
Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel
gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder,
Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1,
BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden.
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von
Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss
sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden!
Hängen Sie das Sicherungsseil in der dafür vorgesehenen Fangsicherung ein und führen Sie es über die
Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein
und ziehen Sie die Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht
mehr als Sicherungsseil eingesetzt werden.
Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest.
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
LEBENSGEFAHR!
DMX512-Ansteuerung
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist.
Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem
DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen.

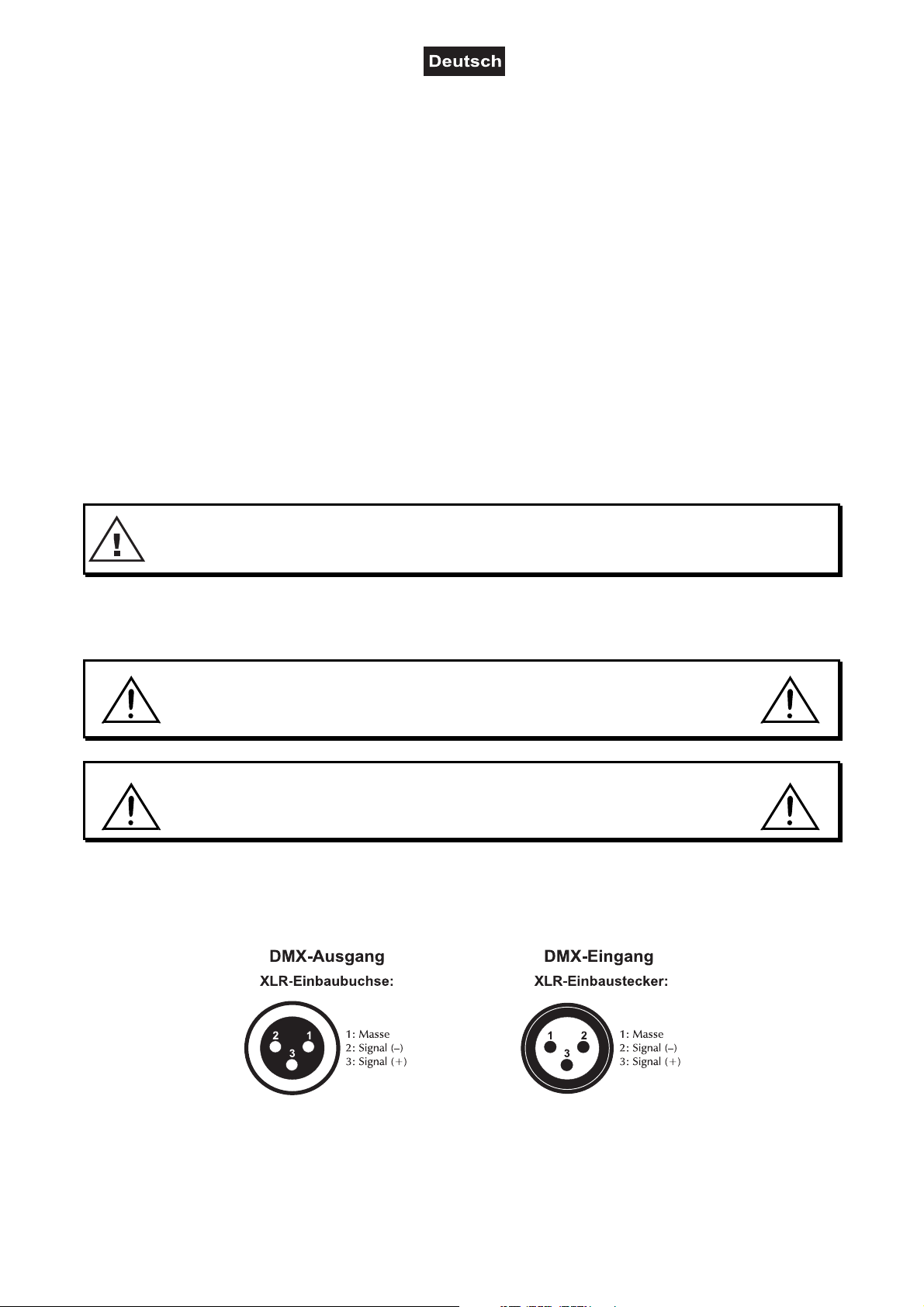

Belegung der XLR-Verbindung:
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers
direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit
anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
8/26
00056924.DOC, Version 1.2
Page 9
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.
Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden.
Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–)
und Signal (+) ein 120-
-Widerstand eingelötet ist.
Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät
gesteuert werden.
An der Rückseite des Gerätes befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die
sich mehrere Geräte miteinander verbinden lassen.
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als
Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät
verbunden werden. Stecken Sie das DMX-Kabel in die OUT-Buchse und verbinden Sie es mit dem INStecker des nächsten Geräte s.
Anschluss zwischen Geräten
Es befindet sich an der Rückseite des Gerätes eine Kaltgeräte (IEC) Buchse (Power Out). Verbinden Sie
den Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.
Achtung: Es wird empfohlen, nach jeweils 8 Geräten neu einzuspeisen.
Anschluss ans Netz
Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED SCY-200 TCL
DMX den Betrieb auf und das Display leuchtet auf.
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone- oder im DMX-gesteuerten Modus
betrieben werden.
9/26
00056924.DOC, Version 1.2
Page 10
Sie können den gewünschten Modus mit den Tasten MODE, UP oder DOWN auswählen:
Interne Programme – Auto Modus
Drücken Sie die MODE Taste bis das Display P- anzeigt um die Einstellung des internen Programmes zu
wählen.
Über die UP oder DOWN Tasten können Sie das gewünschte Programm (P – 1 bis P – 10) eingeben.
Drücken Sie nochmal die MODE Taste bis das Display S- anzeigt. Über die UP oder DOWN Tasten können
Sie die gewünschte Geschwindigkeit des Programms eingeben (S1 bis S100).
Musiksteuerung
Drücken Sie die MODE Taste bis das Display SoUd anzeigt, um die Einstellungen der Musiksteuerung zu
wählen.
Einstellung der Mikrofonempfindlichkeit
Dank des eingebauten Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch
den Raum geworfen. Die Empfindlichkeit kann mit Hilfe des Drehreglers an der Geräterückseite beeinflusst
werden.
Master / Slave Modus
Stellen Sie am Mastergerät den AUTO (P- )oder musikgesteuerter (SoUd) Modus ein.
Um die jeweiligen Slavegeräte einzustellen, drücken Sie die MODE Taste bis jedes Display SLAV anzeigt.
Um den Slave Modus einzustellen, drücken Sie die MODE Taste bis jedes Display PEVE anzeigt.
Über die UP oder DOWN Tasten können Sie den gewünschten M odus einstellen:
ON = Slaves werden vom Mastergerät gesteuert (ON=Vorgabewert).
OFF = Slaves funktionieren spiegelbildlich vom Mastergerät.
DMX-GESTEUERTER BETRIEB
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern.
DMX-MODUS
Über das Control Board können Sie die DMX Startadresse definieren. Die Startadresse ist der erste Kanal,
auf den das Gerät auf Signale vom Controller reagiert.
Adressierung des Geräts
Um die Startadresse einzustellen drücken Sie die MODE Taste bis das Display Addr anzeigt. Sie können
nun die gewünschte Adresse über die UP oder DOWN Tasten auswählen.
Einstellung der DMX-Startadresse
Modus: Wert:
Add
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie den LED SCY-200 TCL DMX über Ihren
Controller ansteuern.
1 - 512
10/26
00056924.DOC, Version 1.2
Page 11
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120
Widerstand abgeschlossen
werden damit die Geräte korrekt funktionieren.
Auswählen eines DMX Kanal Modus mit 7- oder 20-Kanal Belegung
Das Gerät verfügt über 2 verschiedene DMX-Modi. Über das Control Board können Sie den DMX Modus
definieren.
Die einzelnen DMX-Kanäle und ihre Eigenschaften sind im folgenden aufgeführt.
Einstellung des DMX-Modus
Nachdem Sie gewünschte Adresse über die UP oder DOWN Tasten ausgewählt haben, drücken Sie
nochmal die MODE Taste und das Display zeigt 7_CH an.
Falls Sie lieber den 20-Kanal Modus wünschen, drücken Sie die DOWN Taste um den 20_CH Modus
auszuwählen.
Modus: Wert:
7_CH (Vorgabewert)
20_CH
DMX-Protokoll
7-Kanal-Modus
Kanal: Wert: Funktion:
1
Kanal: Wert: Funktion:
2
Kanal: Wert: Funktion:
3
Kanal: Wert: Funktion:
4
Kanal: Wert: Funktion:
5
Kanal: Wert: Funktion:
6
000 – 255 Dimmer (0 – 100%)
000 – 010 Keine Funktion
011 – 047 Programm 1: Farbchaser hin und her
048 – 071 Programm 2: Farbüberblendung
072 – 095 Programm 3: RGB Zufallsüberblendung
096 – 119 Programm 4: Laufende Farben
120 – 143 Programm 5: Laufende Spots
144 – 167 Programm 6: Laufende Spots entgegengesetzt
168 – 191 Programm 7: Spot Chaser mit Strobe
192 – 215 Programm 8: Laufende Spots in Einzelfarben
216 – 239 Programm 9: Zufallsstroben
240 – 249 Programm 10 (Schleife von 1 – 9)
250 – 255 Musikgesteuert
000 – 255 Rot (0 – 100%) wenn Kanal 2: 000 - 010
000 – 255
Zunehmende Geschwindigkeit;
wenn Kanal 2: 011 - 249
000 – 255 Grün (0 – 100%)
000 – 255 Blau (0 – 100%)
000 – 009 Strobe aus
010 – 255 Strobe, zunehmend (max. 20Hz)
11/26
00056924.DOC, Version 1.2
Page 12
Kanal: Wert: Funktion:
000 – 008 Alle Linsen an
009 – 017 Linse 1 an
018 – 026 Linse 2 an
027 – 035 Linse 3 an
036 – 044 Linse 4 an
045 – 053 Linse 5 an
054 – 062 Linse 6 an
063 – 071 Linsen 1, 2 an
072 – 080 Linsen 2, 3 an
081 – 089 Linsen 3, 4 an
090 – 098 Linsen 4, 5 an
099 – 107 Linsen 5, 6 an
7
108 – 116 Linsen 1, 2, 3 an
117 – 125 Linsen 2, 3, 4 an
126 – 134 Linsen 3, 4, 5 an
135 – 143 Linsen 4, 5, 6 an
144 – 152 Linsen 1, 6 an
153 – 161 Linsen 2, 5 an
162 – 170 Linsen 3, 4 an
171 – 179 Linsen 1, 3 an
180 – 188 Linsen 2, 4 an
189 – 197 Linsen 3, 6 an
198 – 206 Linsen 1, 2, 3, 4 an
207 – 215 Linsen 2, 3, 4, 5 an
216 – 224 Linsen 3, 4, 5, 6 an
225 – 233 Linsen 1, 2, 4, 5 an
234 – 242 Linsen 2, 3, 5, 6 an
243 – 255 Alle Linsen an
20-Kanal-Modus
Kanal: Wert: Funktion:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
000 – 255 Dimmer (0 – 100%)
000 – 009 Strobe aus
010 – 255 Strobe, zunehmend (max. 20Hz)
000 – 255 Linse 1 Rot (0 – 100%)
000 – 255 Linse 1 Grün (0 – 100%)
000 – 255 Linse 1 Blau (0 – 100%)
000 – 255 Linse 2 Rot (0 – 100%)
000 – 255 Linse 2 Grün (0 – 100%)
000 – 255 Linse 2 Blau (0 – 100%)
000 – 255 Linse 3 Rot (0 – 100%)
000 – 255 Linse 3 Grün (0 – 100%)
000 – 255 Linse 3 Blau (0 – 100%)
000 – 255 Linse 4 Rot (0 – 100%)
000 – 255 Linse 4 Grün (0 – 100%)
000 – 255 Linse 4 Blau (0 – 100%)
000 – 255 Linse 5 Rot (0 – 100%)
000 – 255 Linse 5 Grün (0 – 100%)
000 – 255 Linse 5 Blau (0 – 100%)
000 – 255 Linse 6 Rot (0 – 100%)
000 – 255 Linse 6 Grün (0 – 100%)
000 – 255 Linse 6 Blau (0 – 100%)
12/26
00056924.DOC, Version 1.2
Page 13
Fernbedienung über optionalen RC-2 Controller
Schließen Sie die Fernbedienung mit der LED SCY-200 TCL DMX über die Verbindungsleitung mit StereoKlinkenstecker an.
1. Drücken Sie die SPEED-Taste, um den gewünschten Modus einzustellen:
- Wenn die entsprechende LED an ist, ist der Auto Modus eingestellt.
- Wenn die entsprechende LED aus ist, ist der musikgesteuerte Modus eingest ellt.
2. Über die PROGRAMS/STROBE-Taste, werden die internen Programme (1 - 10) oder Strobe-Effekt
eingestellt.
- Mit Doppelklick werden die internen Programme eins nach dem anderen aufgerufen.
- Mit Drücken und 3 Sekunden halten wird das Strobe-Effekt aufgerufen.
3. Drücken Sie die BLACKOUT-Taste, um den Blackout einzustellen.
Im Blackout Modus leuchtet die entsprechende LED.
REINIGUNG UND WARTUNG
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:
1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht
korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen
sichtbar sein.
3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse
Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
13/26
00056924.DOC, Version 1.2
Page 14
Vorgehensweise:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraube n-
dreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss-
leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zu r Verfügung.
TECHNISCHE DATEN
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 70 W
Anzahl der Kanäle: 7/20
DMX 512-Anschluss: 3-pol. XLR
Musiksteuerung: über eingebautes Mikrofon
Maximale Umgebungstemperatur Ta:
Max. Leuchtentemperatur im Beharrungszustand TC:
Mindestabstand zu enflammbaren Oberflächen: 0,50 m
Mindestabstand zum angestrahlten Objekt: 0,10 m
Sicherung: T 1 A, 250V
LED-Typ: 3-W TCL
Anzahl der LEDs: 6
Abstrahlwinkel: 60°
Maße (LxBxH): 175 x 375 x 150 mm
Gewicht: 2 kg
Zubehör: Best.-Nr.:
EUROLITE RC-2 Fernsteuerung 10m 51918558
EUROLITE TH-52 Theaterhaken, silber 58000642
EUROLITE TH-52S Theaterhaken,schwarz 58000643
Sicherungsseil AG-5 3x600mm bis 5kg 58010360
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
18.03.2014 ©
45° C
60° C
14/26
00056924.DOC, Version 1.2
Page 15
USER MANUAL
LED SCY-200 TCL DMX
CAUTION!
Keep this device away from rain and moisture!
Never open the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualilfied
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen a EUROLITE LED SCY-200 TCL DMX. If you follow the instructions given in
this manual, we are sure that you will enjoy this device for a long period of time.
Delivery includes
1 Device
1 IEC Power cord
1 User manual
Unpack your LED SCY-200 TCL DMX.
SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
15/26
00056924.DOC, Version 1.2
Page 16
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug last. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrica l shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
HEALTH HAZARD!
Never look directly into the light source, as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!
Keep away children and amateurs!
Never leave this device running unattended.
16/26
00056924.DOC, Version 1.2
Page 17
OPERATING DETERMINATIONS
This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with
an alternating voltage of 230 V, 50 Hz and was designed for indoor use only.
This device is designed for professional use, e.g. on stages, in discotheques, theatres etc.
Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the
device will serve you for a long time without defects.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
This device must never be operated or stockpiled in sourroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines , make sure that the device is never exposed to the direct smoke jet
and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be
saturated with an amount of smoke that the visibility will always be more than 10 meters.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the
device during thunderstorms.
The symbol
between light-output and the illuminated surface must be more than 0.1 meters.
This device is only allowed for an installation via the mounting bracket. In order to safeguard sufficient
ventilation, leave 50 cm of free space around the device.
The housing must never touch surrounding surfaces or objects.
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
fixture.
Always fix the fixture with an appropriate safety bond.
The maximum ambient temperature T
Operate the device only after having become familiarized with its functions. Do not permit operation by
persons not qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported. Make sure that you pack the device in
the original state.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, crash etc.
---m
determines the minimum distance from lighted objects. The minimum distance
= 45° C must never be exceeded.
a
17/26
00056924.DOC, Version 1.2
Page 18
DEVICE DESCRIPTION
Features
Classic beam effect as TCL Version
1 row of 6 glass lenses • Each lens can be controlled individually via DMX • DMX512 control via regular DMX
controller (occupies max. 20 channels) • 7 or 20 DMX channels selectable for numerous applications •
Sound controlled via built-in microphone • Microphone-sensitivity adjustable via rotary-control • Strobe effect
• Auto mode • Internal programs • Master/Slave function • Addressing and setting via control panel with 4-
digit LED display and three operating buttons • Additional controlling possiblity via the EUROLITE RC-2
remote control (not included in delivery) • Rugged, compact housing in a striking design • Innumerable uses •
Ideal for bands, stages or solo entertainers • Equipped with 6 x 3 W Tricolor LEDs • Particularly bright
illuminating power of the TCLs • Mounting bracket for installation on a truss system included • Locking
possibility at the mounting bracket • Ready for connection via IEC power cord with safety plug
Overview
1 2
3
Power supply: 230 V AC, 50 Hz~
Fuse: T 1 A, 250 V
6
4
5
LIGHTING CONTROL
PROTOCOL DMX-512
8 9
7
Microphone
10 11
Power out
Safety rope
1. Power out
2. Fuse
3. Power supply
4. Attachment eyelet
5. DMX In
6. DMX Out
7. Operating buttons
8. Control panel with 4-digit LED display
9. Microphone
10. Sensitivity control
11. Remote control socket
INSTALLATION
Overhead rigging
DMX IN
XLR occupation:
1: Ground
2: Signal (–)
3: Signal (+)
DMX OUT
DOWN
UP
MODE
Sensitivity
Remote control
DANGER TO LIFE!
Please consider the EN 60598-2-17and the respective national standards during the installation!
The installation must only be carried out by an authorized dealer!
The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for
1 hour without any harming deformation.
The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net.
This secondary safety attachment must be constructed in a way that no part of the installation can fall down
if the main attachment fails.
18/26
00056924.DOC, Version 1.2
Page 19
When rigging, derigging or servicing the device staying in the area below the installation place, on bridges,
under high working places and other endangered areas is forbidd en.
The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert before taking into operation for the first time and after changes before taking into operation another
time.
The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert after every four year in the course of an acceptance test.
The operator has to make sure that safety-relating and machine-technical installations are approved by a
skilled person once a year.
Procedure:
The device should be installed outside areas where persons may walk by or be seated.
IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to)
calculating working load limits, installation material being used, and periodic safety inspection of all
installation material and the device. If you lack these qualifications, do not attempt the installation yourself,
but instead use a professional structural rigger. Improper installation can result in bodily injury and or
damage to property.
The device has to be installed out of the reach of people.
If the device shall be lowered from the ceiling or high joists, professional trussing systems have to be used.
The device must never be fixed swinging freely in the room.
Caution: Devices in hanging installations may cause severe injuries when crashing down! If you have
doubts concerning the safety of a possible installation, do NOT install the device!
Before rigging make sure that the installation area can hold a minimum point load of 10 times the device's
weight.
DANGER OF FIRE!
When installing the device, make sure there is no highly-inflammable
material (decoration articles, etc.) within a distance of min. 0.5 m.
Mount the device to your trussing system using an appropriate clamp.
For overhead use, always install an appropriate safety bond.
You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles
complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the
carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety
regulations (e. g. BGV C1, BGI 810-3).
Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be
followed that this manual can only give in part. The operator must therefore inform himself on the current
safety instructions and consider them.
The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety
precautions!
Pull the safety bond through the attachment eyelet and over the trussing system or a safe fixation spot.
Insert the end in the quick link and tighten the safety screw.
The maximum drop distance must never exceed 20 cm.
A safety bond which already held the strain of a crash or which is defective must not be used again.
Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws.
19/26
00056924.DOC, Version 1.2
Page 20
Before taking into operation for the first time, the installation has to be approved by an expert!
DANGER TO LIFE!
DMX512 control
The wires must not come into contact with each other, otherwise
the devices will not work at all, or will not work properly.
Please note, the starting address depends upon which controller is being used.
Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture
or one fixture with another.

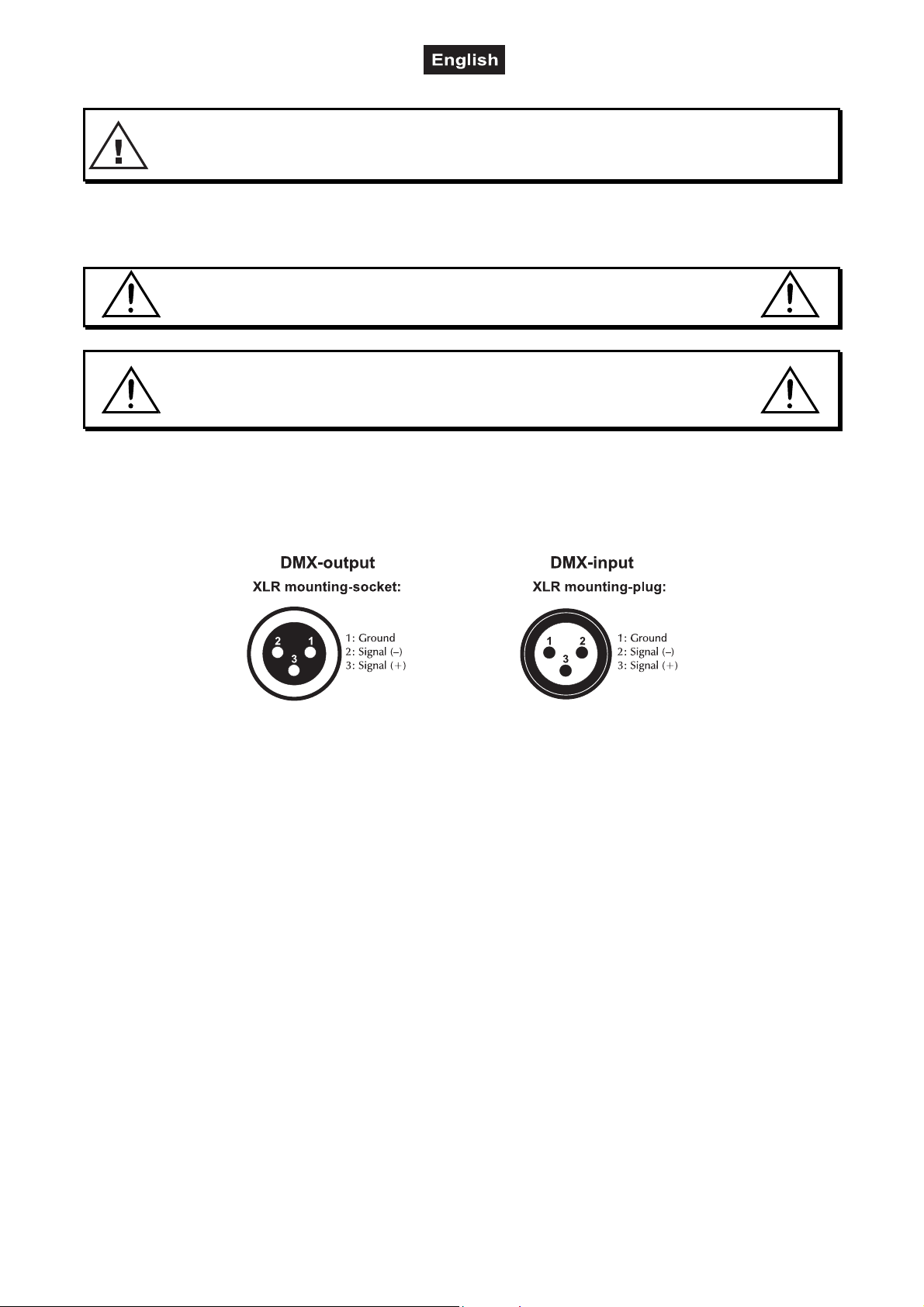

Occupation of the XLR connection:
If you are using controllers with this occupation, you can connect the DMX output of the controller directly
with the DMX input of the first device in the DMX chain. If you wish to connect DMX controllers with other
XLR outputs, you need to use adapter cables.
Building a serial DMX chain:
Connect the DMX output of the first device in the DMX chain with the DMX input of the next device. Always
connect one output with the input of the next device until all devices are connected.
Caution: At the last fixture, the DMX cable has to be terminated. Plug the terminator with a 120
between Signal (–) and Signal (+) in the DMX output of the last fixture.
resistor
Master/Slave operation
The master/slave operation enables that several devices can be synchronized and controlled by one master
device.
On the rear panel of the device you can find an XLR jack and an XLR plug, which can be used for
connecting several devices.
Choose the device which is to control the effects. Th is device then works as master device and controls all
other slave devices, which are to be connected to the master device via a DMX-cable. Connect the OUT jack
with the IN plug of the next device.
20/26
00056924.DOC, Version 1.2
Page 21
Connection between devices
On the rear panel, there is an IEC socket (Power Out). Connect the output with the input of the next fixture
until all fixtures are connected.
Attention: It is recommended to renew the connection with the power main s after every 8 de vices.
Connection with the mains
Connect the device to the mains with the enclosed power supply cable.
The occupation of the connection-cables is as follows:
Cable Pin International
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected!
If the device will be directly connected with the local power supply network, a disconnection switch with a
minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.
The device must only be connected with an electric installation carried out in compliance with the IEC-
standards. The electric installation must be equipped with a Residual Current Device (RCD) with a maximum
fault current of 30 mA.
Lighting effects must not be connected to dimming-packs.
OPERATION
After you connected the spot to the mains, the EUROLITE LED SCY-200 TCL DMX starts running and the
display lights up.
The device has two operating modes. It can be operated in Stand-Alone or in DMX-controlled mode.
You can choose the desired mode via the buttons MENU, UP and DOWN:
Internal Programs – Auto Mode
Press the MODE button until the display shows P- to set the internal programs.
You can choose the desired program (P – 1 to P – 10) via the UP and DOWN buttons:
Press the MODE button again until the display shows an S-. Via the UP or DOWN buttons you can set the
desired speed of the program (S1 bis S100).
Sound control
Press the MODE button until the display shows SoUd to set the Sound Control Mode.
Setting the Sound Sensitivity
You can do without a controller as the device features a built-in microphone, which provides automatic sound
control. You can adjust the sensitivity with the rotary-control on the rearpanel.
21/26
00056924.DOC, Version 1.2
Page 22
Master / Slave Mode
Set the Master device to Auto (P) or Sound Control (SoUd) mode.
To set the respective Slave devices, press the MODE button until each display shows SLAV.
In order set Slave mode, press the MODE button until each display shows PEVE.
You can choose the desired mode via the UP and DOWN buttons:
ON = Slaves controlled by Master device (ON=default setting)
OFF = Slaves function inversely from the Master device.
DMX-CONTROLLED OPERATION
You can control the devices individually via your DMX-controller.
DMX MODE
The Control Board allows you to assign the DMX fixture address, which is defined as the first channel from
which the LED SCY-200 TCL DMX will respond to the controller.
Addressing
Press the MODE button until the display shows Addr. You can now set the desired address via the UP or
DOWN buttons.
Setting the DMX Start Address:
Mode: Value:
Add
Controlling:
After having addressed the LED SCY-200 TCL DMX, you may now start operating it via your lighting
controller.
Note:
It’s necessary to insert the XLR termination plug with 120
proper transmission on the DMX data link.
1 - 512
in the last lighting in the link in order to ensure
Choosing a DMX Channel Mode with 7 or 20 Channal Occupation
The device has 2 DMX-modes. The Control Board allows you to assign the DMX-Mode.
Setting DMX Mode
After setting the desired address via the UP or DOWN buttons, press the MODE button again and the
display shows 7_CH.
In case you would rather select the 20-channel mode, press the DOWN button in order to choose the 20_CH
setting.
Mode: Value:
7_CH (default setting)
20_CH
22/26
00056924.DOC, Version 1.2
Page 23
DMX-Protocol
7 Channel Mode
Channel: Value: Function:
1
Channel: Value: Function:
2
Channel: Value: Function:
3
Channel: Value: Function:
4
Channel: Value: Function:
5
Channel: Value: Function:
6
000 – 255 Dimmer (0 – 100%)
000 – 010 No function
011 – 047 Program 1: Color chaser back and forth
048 – 071 Program 2: Color fade
072 – 095 Program 3: RGB random fade
096 – 119 Program 4: Running colors
120 – 143 Program 5: Running spots
144 – 167 Program 6: Contrarily running spots
168 – 191 Program 7: Spot chaser with strobe
192 – 215 Program 8: Running spots in single colors
216 – 239 Program 9: Random strobe
240 – 249 Program 10 (Loop from 1 – 9)
250 – 255 Sound control
000 – 255 Red (0 – 100%) when Channel 2: 000 - 010
000 – 255
Increasing speed;
when Channel 2: 011 - 249
000 – 255 Green (0 – 100%)
000 – 255 Blue (0 – 100%)
000 – 009 Strobe off
010 – 255 Strobe, increasing (max. 20Hz)
23/26
00056924.DOC, Version 1.2
Page 24
Channel: Value: Function:
7
000 – 008 All lenses on
009 – 017 Lens 1 on
018 – 026 Lens 2 on
027 – 035 Lens 3 on
036 – 044 Lens 4 on
045 – 053 Lens 5 on
054 – 062 Lens 6 on
063 – 071 Lenses 1, 2 on
072 – 080 Lenses 2, 3 on
081 – 089 Lenses 3, 4 on
090 – 098 Lenses 4, 5 on
099 – 107 Lenses 5, 6 on
108 – 116 Lenses 1, 2, 3 on
117 – 125 Lenses 2, 3, 4 on
126 – 134 Lenses 3, 4, 5 on
135 – 143 Lenses 4, 5, 6 on
144 – 152 Lenses 1, 6 on
153 – 161 Lenses 2, 5 on
162 – 170 Lenses 3, 4 on
171 – 179 Lenses 1, 3 on
180 – 188 Lenses 2, 4 on
189 – 197 Lenses 3, 6 on
198 – 206 Lenses 1, 2, 3, 4 on
207 – 215 Lenses 2, 3, 4, 5 on
216 – 224 Lenses 3, 4, 5, 6 on
225 – 233 Lenses 1, 2, 4, 5 on
234 – 242 Lenses 2, 3, 5, 6 on
243 – 255 All lenses on
20 Channel Mode
Channel: Value: Function:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
000 – 255 Dimmer (0 – 100%)
000 – 009 Strobe off
010 – 255 Strobe, increasing (max. 20Hz)
000 – 255 Lens 1 Red (0 – 100%)
000 – 255 Lens 1 Green (0 – 100%)
000 – 255 Lens 1 Blue (0 – 100%)
000 – 255 Lens 2 Red (0 – 100%)
000 – 255 Lens 2 Green (0 – 100%)
000 – 255 Lens 2 Blue (0 – 100%)
000 – 255 Lens 3 Red (0 – 100%)
000 – 255 Lens 3 Green (0 – 100%)
000 – 255 Lens 3 Blue (0 – 100%)
000 – 255 Lens 4 Red (0 – 100%)
000 – 255 Lens 4 Green (0 – 100%)
000 – 255 Lens 4 Blue (0 – 100%)
000 – 255 Lens 5 Red (0 – 100%)
000 – 255 Lens 5 Green (0 – 100%)
000 – 255 Lens 5 Blue (0 – 100%)
000 – 255 Lens 6 Red (0 – 100%)
000 – 255 Lens 6 Green (0 – 100%)
000 – 255 Lens 6 Blue (0 – 100%)
24/26
00056924.DOC, Version 1.2
Page 25
Remote control via optional RC-2 controller
Connect the remote control with the LED SCY-200 TCL DMX device via the connection cable with stereo
jack.
1. Press the SPEED-button in order to select Sound Control or Auto Mode:
- When the corresponding LED is on, it is in Auto Mode
- When the corresponding LED is off, it is in Sound Control Mode
2. Press the PROGRAMS/STROBE-button in order to select internal programs (1 - 10) or strobe.
- When the button is double-clicked, the internal programs progress from one program to the next.
- When the button is pressed and held for 3 seconds, strobe function is activated.
3. Press the BLACKOUT-button, in order to set Blackout.
The corresponding LED is permanently on in Blackout mode.
CLEANING AND MAINTENANCE
The operator has to make sure that safety-relating and machine-technical installations are inspected by an
expert after every four years in the course of an acceptance test.
The operator has to make sure that safety-relating and machine-technical installations are inspected by a
skilled person once a year.
The following points have to be considered during the inspection:
1) All screws used for installing the devices or parts of the device have to be tightly connected and must not
be corroded.
2) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension,
trussing).
3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or
sediments. Further instructions depending on the installation spot and usage have to be adhered by a
skilled installer and any safety problems have to be removed.
DANGER TO LIFE!
Disconnect from mains before starting maintenance operation!
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers.
Replacing the fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.
Before replacing the fuse, unplug mains lead.
25/26
00056924.DOC, Version 1.2
Page 26
Procedure:
Step 1: Open the fuseholder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuseholder.
Step 3: Install the new fuse in the fuseholder.
Step 4: Replace the fuseholder in the housing.
Should you need any spare parts, please use genuine parts.
If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer.
Should you have further questions, please contact your dealer.
TECHNICAL SPECIFICATIONS
Power supply:
Power consumption:
Number of DMX channels: 7/20
DMX-512 connection: 3-pin XLR
Sound-control: via built-in microphone
Maximum ambient temperature Ta:
Maximum housing temperature TB (steady state):
Min.distance from flammable surfaces: 0.50 m
Min.distance to lighted object: 0.10 m
Fuse: T 1 A, 250V
LED-Type: 3 W TCL
Number of LEDs: 6
Beam angle: 60°
Dimensions (LxWxH):
Weight:
Accessories: No.
EUROLITE RC-2 remote control 10m 51918558
EUROLITE TH-52 Theatre hook, silver 58000642
EUROLITE TH-52S Theatre hook, black 58000643
Safety bond AG-5 3x600mm up to 5kg 58010360
Please note: Every information is subject to change without prior notice. 18.03.2014 ©
230 V AC, 50 Hz ~
70 W
45° C
60° C
175 x 375 x 150 mm
2 kg
26/26
00056924.DOC, Version 1.2
Loading...
