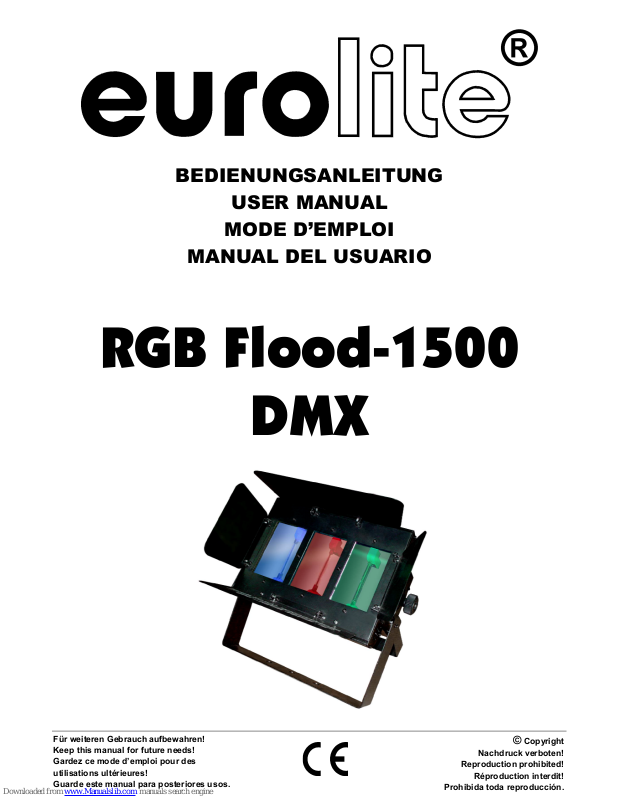

EuroLite RGB Flood-1500 DMX User Manual
© Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d’emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D’EMPLOI
MANUAL DEL USUARIO
RGB Flood-1500
DMX
00026012.DOC, Version 1.22/49
MULTI-LANGUAGE-INSTRUCTIONS
Inhaltsverzeichnis
Table of contents
Sommaire
Contenido
EINFÜHRUNG....................................................................................................................................................4
SICHERHEITSHINWEISE..................................................................................................................................4
BESTIMMUNGSGEMÄßE VERWENDUNG......................................................................................................6
GERÄTEÜBERSICHT........................................................................................................................................7
INSTALLATION..................................................................................................................................................8
Lampeninstallation/Lampenwechsel ...............................................................................................................8
Montage ..........................................................................................................................................................9
Überkopfmontage............................................................................................................................................9
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor..................................................10
Adressierung des Projektors .........................................................................................................................11
Anschluss ans Netz.......................................................................................................................................11
BEDIENUNG ....................................................................................................................................................12
Master/Slave-Betrieb.....................................................................................................................................12
DMX-GESTEUERTER BETRIEB.....................................................................................................................13
DMX-Protokoll ...............................................................................................................................................13
REINIGUNG UND WARTUNG.........................................................................................................................14
Sicherungswechsel .......................................................................................................................................15
TECHNISCHE DATEN .....................................................................................................................................15
INTRODUCTION ..............................................................................................................................................16
SAFETY INSTRUCTIONS................................................................................................................................16
OPERATING DETERMINATIONS ...................................................................................................................18
OVERVIEW.......................................................................................................................................................19
INSTALLATION................................................................................................................................................19
Installing/Replacing the lamps ......................................................................................................................19
Rigging ..........................................................................................................................................................20
Overhead rigging...........................................................................................................................................20
DMX-512 connection / connection between fixtures .....................................................................................21
Addressing ....................................................................................................................................................22
Connection with the mains: Connect the device to the mains with the power-plug. .....................................23
OPERATION.....................................................................................................................................................23
Master/Slave-Operation ................................................................................................................................23
DMX-CONTROLLED OPERATION .................................................................................................................24
DMX-protocol ................................................................................................................................................24
CLEANING AND MAINTENANCE...................................................................................................................25
Replacing the fuse ........................................................................................................................................26
TECHNICAL SPECIFICATIONS......................................................................................................................26
00026012.DOC, Version 1.23/49
INTRODUCTION ..............................................................................................................................................27
INSTRUCTIONS DE SÉCURITÉ......................................................................................................................27
EMPLOI SELON LES PRESCRIPTIONS ........................................................................................................29
APERÇUE DES PARTIES................................................................................................................................30
INSTALLATION................................................................................................................................................31
Installer/Remplacer des lampes....................................................................................................................31
Montage ........................................................................................................................................................32
Montage par dessus de la tête......................................................................................................................32
Connexions au contrôleur DMX-512 / raccord projecteur - projecteur..........................................................33
Codage du projecteur....................................................................................................................................34
Alimentation...................................................................................................................................................34
MANIEMENT ....................................................................................................................................................34
Operation Master/Slave.................................................................................................................................34
CONTRÔLE PAR DMX ....................................................................................................................................35
Protocôle DMX ..............................................................................................................................................35
NETTOYAGE ET MAINTENANCE ..................................................................................................................37
Remplacer le fusible......................................................................................................................................37
CARACTÉRISTIQUES TECHNIQUES ............................................................................................................38
INTRODUCCIÓN..............................................................................................................................................39
INSTRUCCIONES DE SEGURIDAD................................................................................................................39
INSTRUCCIONES DE MANEJO......................................................................................................................41
DESCRIPCIÓN DE LAS PARTES ...................................................................................................................42
INSTALACIÓN .................................................................................................................................................43
Instalar/Reemplazar las lámparas.................................................................................................................43
Montaje..........................................................................................................................................................43
Montaje por encima de la cabeza .................................................................................................................43
Conexión al controlador DMX / conexión proyector - proyector....................................................................45
Direccionamiento del proyector.....................................................................................................................45
Alimentación..................................................................................................................................................46
OPERACIÓN ....................................................................................................................................................46
Operación Master/Slave................................................................................................................................46
CONTROL POR DMX ......................................................................................................................................47
Protócolo DMX ..............................................................................................................................................47
LIMPIEZA Y MANTENIMIENTO ......................................................................................................................48
Reemplazar el fusible....................................................................................................................................49
ESPECIFICACIONES TÉCNICAS ...................................................................................................................49
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous:
Vd. puede encontrar la versión más reciente de este manual en el Internet bajo:
www.eurolite.de
00026012.DOC, Version 1.24/49
BEDIENUNGSANLEITUNG
RGB FLOOD-1500 DMX
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, daß Sie sich für einen RGB FLOOD-1500 DMX Lichteffekt entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Der RGB FLOOD-1500 DMX verfügt über ein eingebautes Mikrofon und einen Drehregler an der
Geräterückseite, um die Musikempfindlichkeit einzustellen.
Nehmen Sie die Lichteffekt aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
SeienSiebesondersvorsichtigbeimUmgangmitgefährlicherNetzspannung.BeidieserSpannungkönnenSieeinenlebensgefährlichenelektrischenSchlagerhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
00026012.DOC, Version 1.25/49
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zu Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl.
Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale
- Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt
werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät
scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt
eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge
hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich
nicht um eine Störung des Gerätes.
Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich!
00026012.DOC, Version 1.26/49
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da ansonsten
die Lebensdauer der Lampe erheblich reduziert werden würde.
GESUNDHEITSRISIKO!
BlickenSieniemalsdirektindieLichtquelle,dabeiempfindlichenMenschenu.U.
epileptischeAnfälleausgelöstwerdenkönnen(giltbesondersfürEpileptiker)!
Kinder und Laien vom Gerät fern halten!
D
as Gerät darf niemals unbeaufsichtigt betrieben werden!
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen
lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc.
vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und
Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene
und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das
Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen
---m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchteten Fläche darf 1 Meter nicht unterschreiten!
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten,
muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterhalb des Montageortes abgesperrt ist.
Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern.
00026012.DOC, Version 1.27/49
Die maximale Umgebungstemperatur Ta = 45° C darf niemals überschritten werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie
ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden.
GERÄTEÜBERSICHT
(1) Flügelbegrenzer (manuell verstellbar)
(2) Linse
(3) Feststellschraube
(4) Lampenserviceklappe
(5) Hängebügel (zur hängenden oder stehenden Montage)
00026012.DOC, Version 1.28/49
(6) Volt Auswahl-Schalter
(7) Sicherung
(8) Netzanschluss
(9) Lüfter
(10) IN Buchse
(11) OUT Buchse
(12) Fernsteuerungsbuchse
(13) Empfindlichkeitsregler
(14) Mikrofon
(15) Feststellschraube
INSTALLATION
Lampeninstallation/Lampenwechsel
LEBENSGEFAHR!
LampennurbeiausgeschaltetemGeräteinsetzen!
Netzsteckerziehen!
DieLampemussgewechseltwerden,wenndiesebeschädigtist
odersichdurchWärmeverformthat!
ACHTUNG!
Vor dem Wechseln der Lampe, das Gerät allpolig von der Netzspannung trennen (Netzstecker ziehen)
und die Lampe unbedingt erst abkühlen lassen (ca. 20 Minuten).
Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hinweise des Lampenherstellers.
00026012.DOC, Version 1.29/49
Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung entwickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Garantie.
Z
ur Installation benötigen Sie drei 230 V/300 W R7S 117mm Stabbrenner Lampen. Die verwendete Lampe
erreicht Temperaturen von bis zu >1000° C.
Vorgehensweise:
Schritt 1: Lösen Sie die Befestigungsschrauben der Lampenserviceklappe.
Schritt 2: Entfernen Sie die Serviceklappe.
Schritt 3: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem
Lampensockel.
Schritt 4: Stecken Sie die 230 V/300 W R7S 117mm Stabbrenner Lampe vorsichtig in den Sockel ein.
Schritt 5: Setzen Sie die Lampenserviceklappe wieder auf und ziehen Sie die Schrauben fest.
Schalten Sie das Gerät niemals ein, ohne vorher die Serviceklappe geschlossen zu haben!
Montage
Das Gerät kann sowohl hängend als auch stehend installiert werden.
Überkopfmontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu
beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne
dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber
beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen
Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen,
00026012.DOC, Version 1.210/49
sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu
V
erletzungen und/oder zur Beschädigung von Eigentum führen.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit
Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden.
Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!
Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät
NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.
Befestigen Sie das Gerät über einen geeigneten Haken an Ihrem Traversensystem.
Sichern Sie das Gerät bei Überkopfmontage immer mit einem Sicherheitsfangseil, das mindestens für das
12-fache Gewicht des Gerätes ausgelegt ist. Es dürfen nur Fangseile mit Schnellverschlussgliedern
vewendet werden. Hängen Sie das Sicherheitsfangseil in der dafür vorgesehenen Fangsicherung am Gerät
ein und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in
dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht
mehr als Sicherungsseil eingesetzt werden.
Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen
geprüft werden!
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und
-Kupplungen.
Belegung der XLR-Verbindung:
00026012.DOC, Version 1.211/49
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers
d
irekt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit
anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120
Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
und in den DMX-Ausgang am letzten Gerät gesteckt.
Adressierung des Projektors
Jeder Projektor belegt 4 Steuerkanäle. Damit die Steuersignale richtig an jeden Projektor adressiert werden,
müssen die Projektoren kodiert werden. Die Kodierung muss an jedem Projektor einzeln durchgeführt
werden, indem Sie die DIP-Schalter entsprechend untenstehender Tabelle einstellen.
Die Startadresse ist der erste Kanal, auf den der Projektor auf Signale vom Controller reagiert.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der der
RGB FLOOD-1500 DMX korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert.
Werden mehrere der RGB FLOOD-1500 DMX auf eine Adresse definiert, arbeiten sie synchron.
Belegung der DIP-Schalter:
Gerät1-Kanäle1-4
Startadresse
Gerätenummer
&Kanäle
Gerät 2- 5-8Kanäle
Gerät 3- 9-12Kanäle
Gerät 13-164- Kanäle
Gerät 5- 17-20Kanäle
DIP-Schalter
Nr.
Einstellender
DMX-Startadresse:
On
Off
Off
On
Off
On
Off
On
Off
On
Off
12
4
8
16
32
64
128
256
12
3
4
5
6
7
8
9
Anschluss ans Netz
Schließen Sie das Gerät über den Netzstecker ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
00026012.DOC, Version 1.212/49
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der RGB FLOOD-1500
DMX den Betrieb auf. Die Empfindlichkeit kann mit Hilfe des Drehreglers an der Geräterückseite beeinflußt
werden.
Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät
gesteuert werden.
An der Seite des RGB FLOOD-1500 DMX befinden sich Dipschalter, über die sich mehrere Geräte
miteinander verbinden lassen.
Über die DIP-Schalter können Sie Master und Slave Funktionen einstellen
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als MasterGerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem MasterGerät verbunden werden. Stecken Sie Ihre Mikrofonleitung in die OUT-Buchse und verbinden Sie die Leitung
mit dem IN-Stecker des nächsten Gerätes.
00026012.DOC, Version 1.213/49
DMX-GESTEUERTER BETRIEB
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMXKanal eine andere Belegung mit verschiedenen Eigenschaften.
DMX-Protokoll
Kanal 1 - Farbe
Wert Eigenschaft
0 – 6 Farbe 1
7 - 13 Farbe 2
14 – 20 Farbe 3
21 – 27 Farbe 4
28 – 34 Farbe 5
35 – 41 Farbe 6
42 – 48 Farbe 7
49 – 55 Farbe 8
56 – 62 Farbe 9
63 – 69 Farbe 10
70 – 76 Farbe 11
77 – 83 Farbe 12
84 – 90 Farbe 13
91 – 97 Farbe 14
98 – 104 Farbe 15
105 – 111 Farbe 16
112 – 118 Farbe 17
119 – 125 Farbe 18
126 – 132 Farbe 19
133 – 139 Farbe 20
140 – 146 Farbe 21
147 – 153 Farbe 22
154 - 160 Farbe 23
161 – 167 Farbe 24
168 – 174 Farbe 25
175 – 181 Farbe 26
182 – 188 Farbe 27
189 – 195 Farbe 28
196 – 202 Farbe 29
203 – 209 Farbe 30
210 – 216 Farbe 31
217 – 223 Farbe 32
224 – 239 Color Fade
240 – 255 Color Chase
00026012.DOC, Version 1.214/49
Kanal 2 – Chaser
Wert Eigenschaft
0 – 21 Standard Chase (rot, grün, blau, gelb)
22 – 42 Bright Chase
43 – 63 Mood Chase
64 – 84 Spectrum Random Chase
85 – 105 Spectrum Sequence Chase
106 – 126 Dynamic Chase
127 - 147 B – RG
148 – 168 R – BG
169 – 189 G – B
190 – 210 BR – G
211 – 231 B – R
232 - 255 BR - R
Kanal 3 – Geschwindigkeit
Wert: Eigenschaft
0 - 255 Langsam - Schnell
Kanal 4 – Dimmer
Wert: Eigenschaft
0 - 255 100% – 0%
REINIGUNG UND WARTUNG
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:
1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht
korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen
sichtbar sein.
3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse
Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.
VorWartungsarbeitenunbedingtallpoligvomNetztrennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
00026012.DOC, Version 1.215/49
D
ie Linsen sollten wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die
Leuchtkraft des Gerätes erheblich reduzieren. Den Lüfter monatlich reinigen.
Reinigen Sie das Innere des Projektors mindestens einmal im Jahr mit einem Staubsauger oder einer
Luftbürste.
Im Geräteinneren befinden sich außer der Lampe und der Sicherung keine zu wartenden Teile. Wartungsund Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sicherungswechsel
Beim Ausfall der Lampe kann die Feinsicherung des Gerätes durchbrennen. Wenn die Feinsicherung des
Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.
Bitte beachten Sie: Bei 115 V und 230 V wird der gleiche Sicherungswert verwendet.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre-
her aus dem Gehäuse (gegen den Uhrzeigersinn).
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlußwert: 1000 W
DMX-Steuerkanäle: 4
DMX 512-Anschluss: 3-pol. XLR
Maße (LxBxH): 180 x 355 x 340 mm
Gewicht: 6,6 kg
Maximale Umgebungstemperatur Ta:45° C
Maximale Leuchtentemperatur im Beharrungszustand TB: 305° C
Mindestabstand zu entflammbaren Oberflächen: 0,5 m
Mindestabstand zum angestrahlten Objekt: 1 m
Sicherung: T 6,3 A, 250 V
Passende Lampen: Best.-Nr.:
OMNILUX 230V/300W R7s 117mm Stabbrenner 91100300
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
