Eurolite Node II User Manual

1

• DE

2

• DE

INHALT

EINFÜHRUNG ..................................................... 3

Produktmerkmale ................................................... 3

Lieferumfang ........................................................... 3

WICHTIGE SICHERHEITSHINWEISE ................. 4

BEDIENELEMENTE UND ANSCHLÜSSE ........... 5

INBETRIEBNAHME ............................................. 6

Gerät aufstellen/aufhängen .................................... 6

Rackeinbau ............................................................. 6

Stromversorgung herstellen ................................... 6

Netzwerkverbindung herstellen .............................. 6

DMX-Geräte anschließen ........................................ 6

LED-Streifen/-Pixel anschließen .............................. 6

Stromversorgung der LEDs herstellen ................... 6

Anwendungsbeispiel .............................................. 6

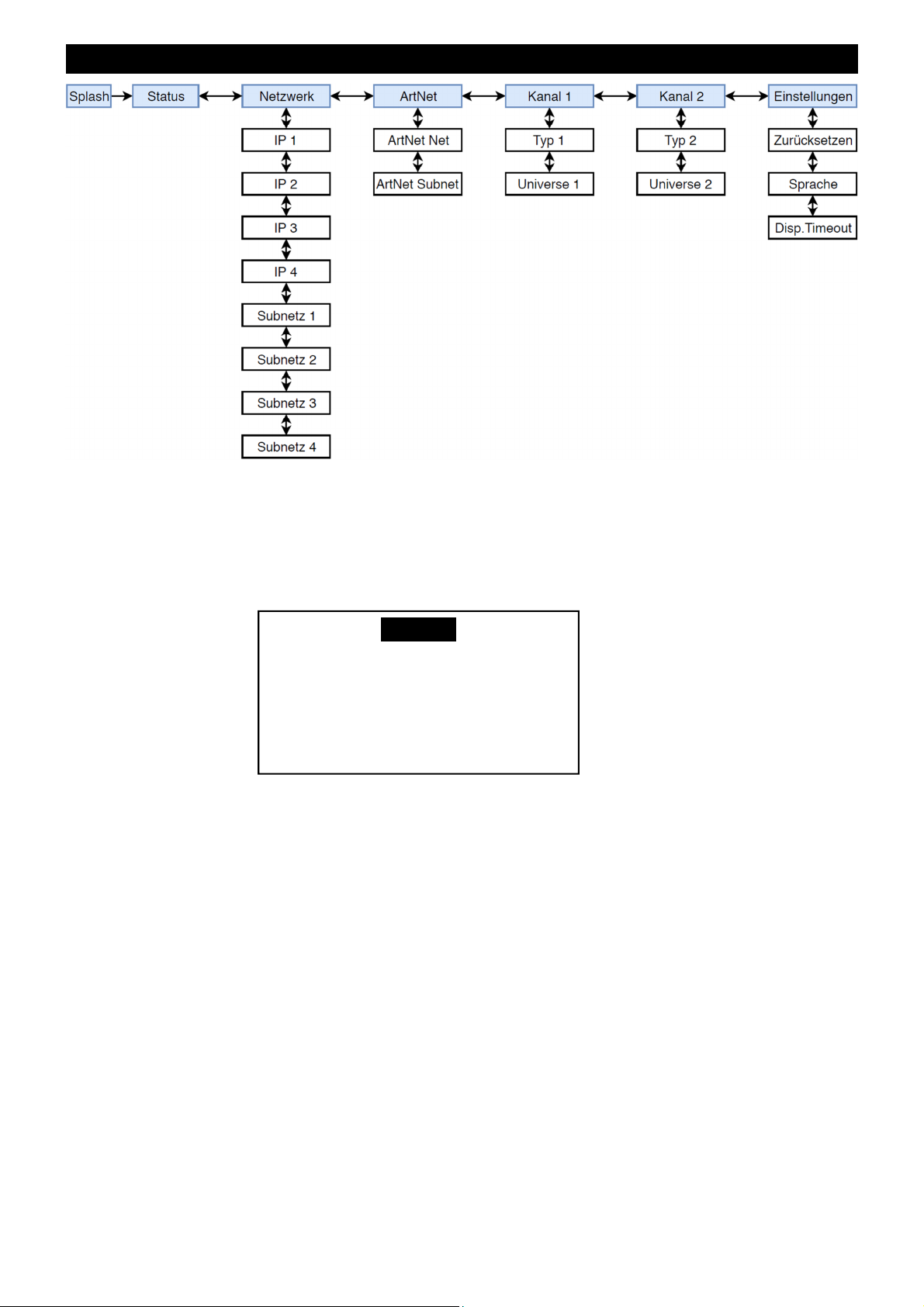

MENÜEINSTELLUNGEN ..................................... 7

Statusmenü ............................................................. 7

Einstellen der Netzwerkparameter IP-Adresse

und Subnetzmaske ................................................. 8

Einstellen der Art-Net-Parameter Net und Subnet . 8

Einstellen der Kanäle 1 und 2 ................................. 8

Einstellungsmenü ................................................... 9

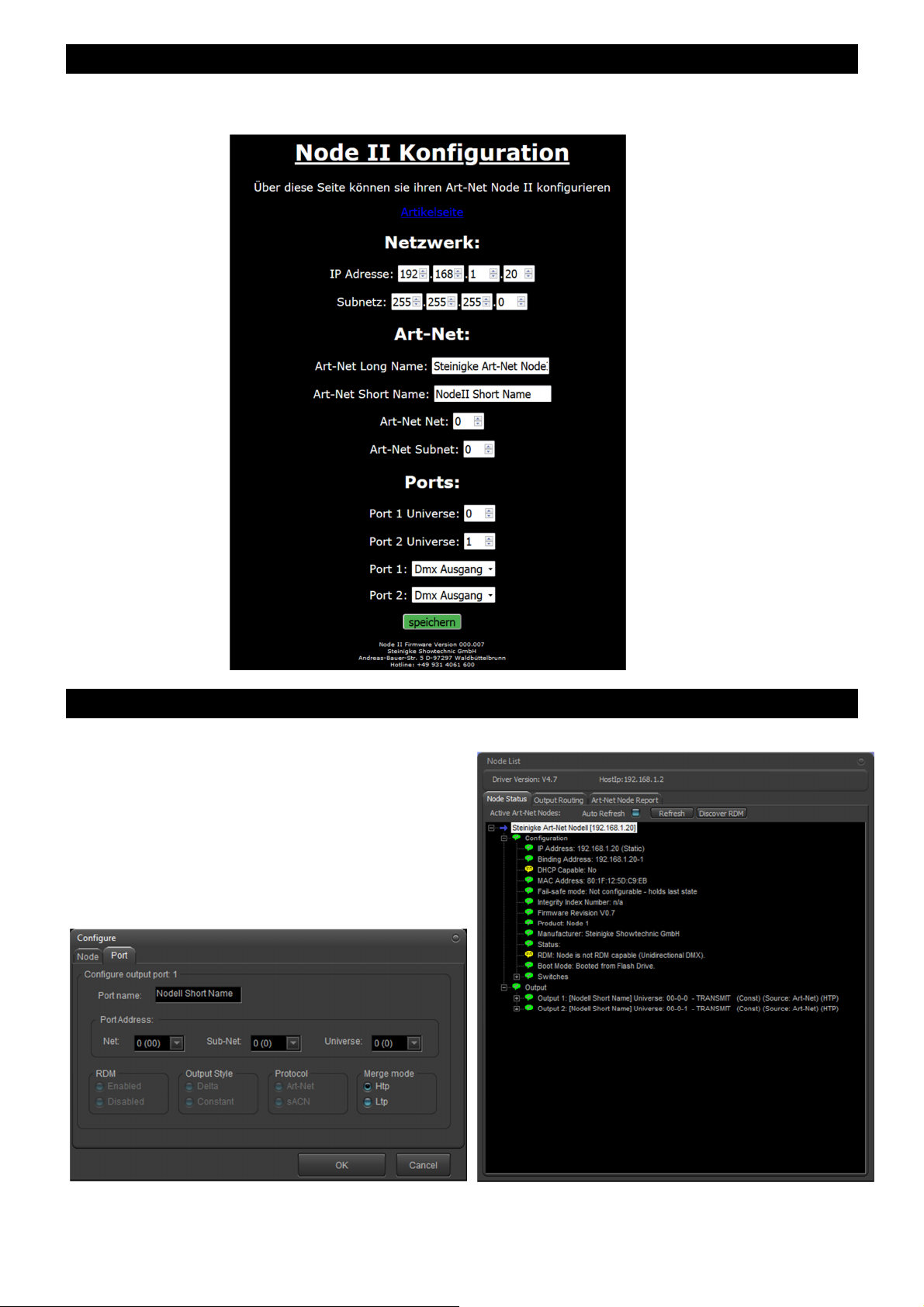

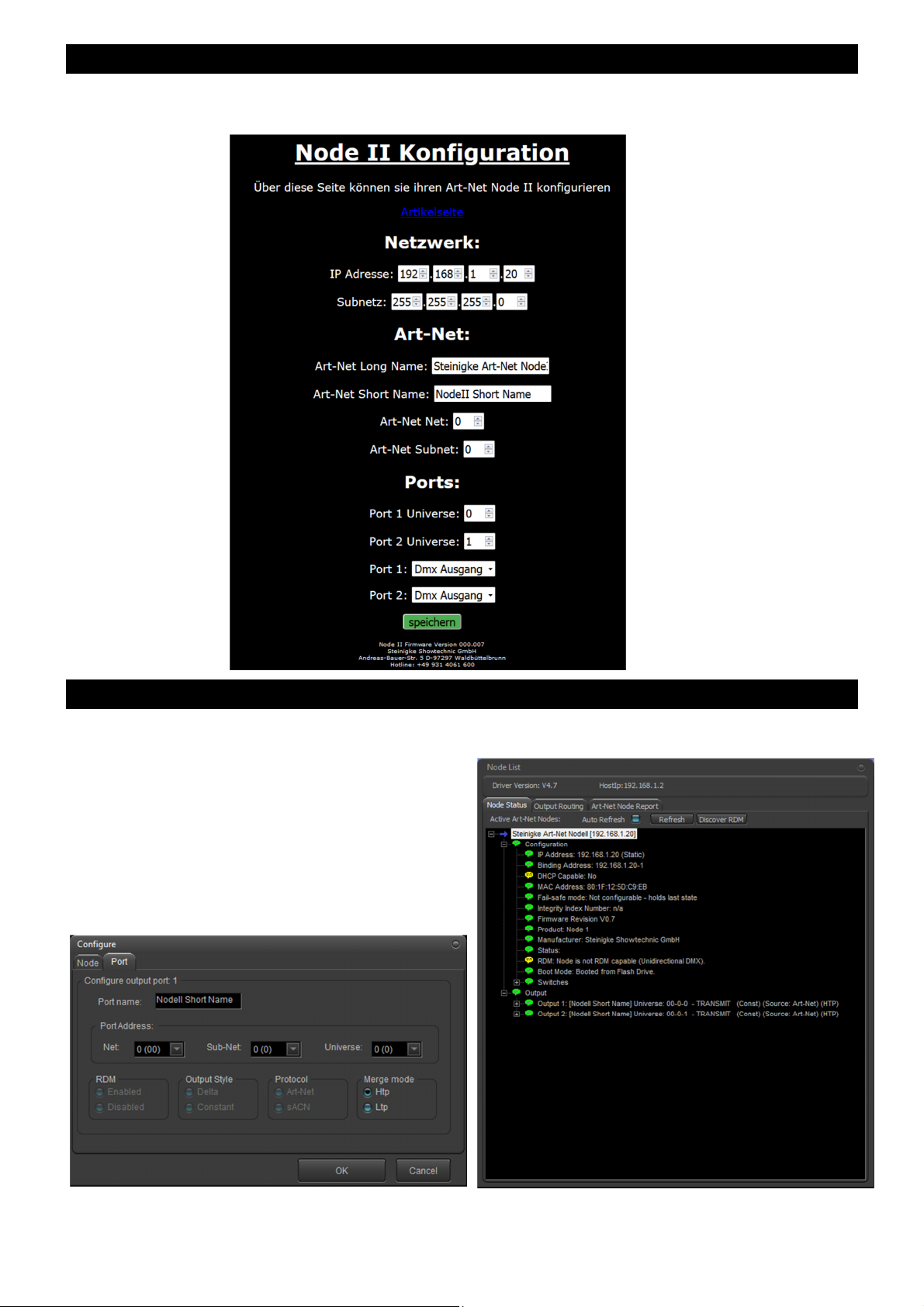

WEBSITE ............................................................. 10

ART-NET .............................................................. 10

REINIGUNG UND WARTUNG ............................. 11

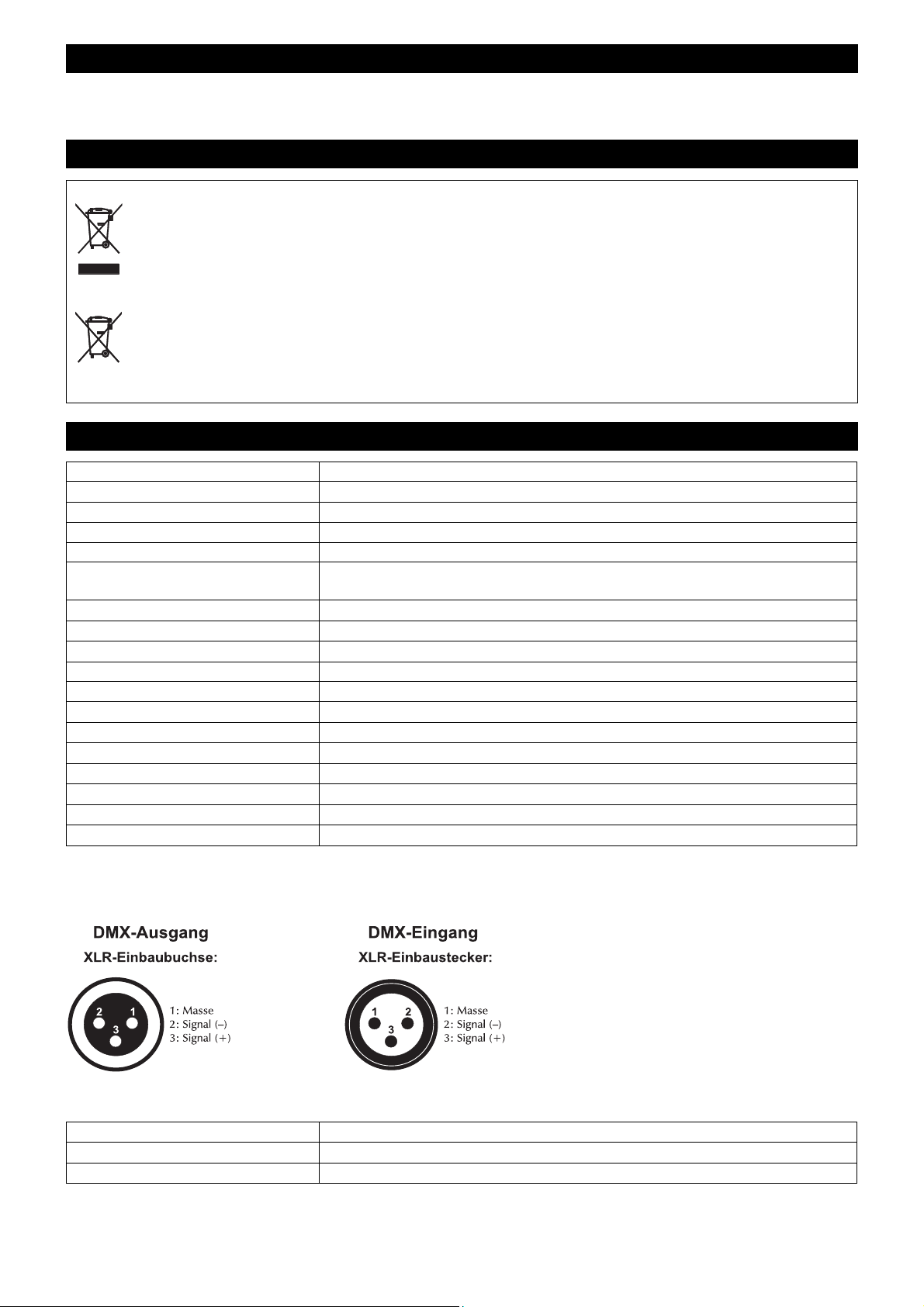

TECHNISCHE DATEN ......................................... 11

Zubehör .................................................................. 11

D00129840, Version 1.0, Stand 28/07/2020

Produkt-Updates, Dokumentation, Software und Support
erhalten Sie unter www.eurolite.de. Die neueste Version
der Bedienungsanleitung finden Sie im Downloadbereich
des Produkts.

© 2020 Eurolite. Alle Rechte vorbehalten.
Dieses Dokument darf ohne schriftliche Genehmigung des
Copyrightinhabers weder ganz noch teilweise reproduziert
werden. Der Inhalt dieses Dokuments kann ohne vorherige
Ankündigung modifiziert werden, wenn Änderungen in
Methodik, Design oder Herstellung dies erforderlich
machen.

Alle in diesem Dokument erwähnten Marken gehören den
jeweiligen Eigentümern.

Art-Net™ is a trademark by and Copyright Artistic Licence
Holdings Ltd.

DMX Workshop by https://artisticlicence.com

3

• DE

Willkommen bei Eurolite!

Ihr neuer DXT DMX Pixel Art

-

Net Node II ist Teil der

EINFÜHRUNG

Erleben Sie Eurolite.

Videos zum Produkt,
passendes Zubehör,
Dokumentation,
Firmware- und Software­Updates, Support und
News zur Marke. Sie
finden all das und vieles
mehr auf unserer
Website. Besuchen Sie
uns auch auf unserem
YouTube-Kanal und
Facebook.

www.eurolite.de

www.youtube.com/
eurolitevideo

www.facebook.com/
Eurolitefans

DXT-Serie von Eurolite, die zuverlässige und leistungsstarke DMX-Tools made
in Germany umfasst. Der Pixel Art-Net Node II ermöglicht auf 2 Ports jeweils die
Ausgabe von bis zu 512 DMX-Kanälen oder der Ansteuerung von bis zu 512
digitalen LED- Pixelkanälen. Er verfügt über zwei Neutrik XLR- und 2 etherCON­Buchsen, sowie zwei 3-polige steckbare Schraubklemmen. Die zweite
etherCON-Buchse ermöglicht das Weiterschleifen der Netzwerkverbindung.
Das Gerät lässt sich über ein integriertes OLED-Display, Art-Net oder eine
Website konfigurieren.

Diese Bedienungsanleitung zeigt Ihnen, wie Sie Ihr neues Produkt von Eurolite
installieren, in Betrieb nehmen und nutzen. Damit Sie sich und andere keinen
Gefahren aussetzen, beachten Sie bitte unbedingt alle Sicherheitshinweise und
verwenden das Produkt nur wie in dieser Anleitung beschrieben. Bitte
bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf und
geben Sie sie ggf. an nachfolgende Besitzer weiter.

Produktmerkmale

• Art-Net-Konverter mit 2 x 3-Pol-DMX-Ausgang und 2 x 3-Pol-Ausgang für
digitalen LED-Streifen

• 2 x etherCON-Netzwerkbuchse

• Ausgabe von bis zu 1024 DMX-Kanälen

• Ermöglicht die Ansteuerung von bis zu 1024 digitalen LED-Kanälen

• OLED-Display mit Drehencoder

• Versorgung über mitgeliefertes 12V-Steckernetzteil

• Konfiguration per OLED-Display, Website oder Art-Net

• Einstellmöglichkeiten:

− IP-Adresse

− Subnetzmaske

− Art-Net ShortName

− Art-Net LongName

− Art-Net Net

− Art-Net Subnet

− Art-Net Universe

• DMX-Ausgabefrequenz: 40 Hz oder 20 Hz

• LED-Typen: WS2801, WS2811, WS2812, etc. (alle gängigen 800-kHz-Typen)

• Rackmontage oder Traversenmontage über optionales Zubehör möglich

Lieferumfang

• Node II

• Netzteil

• diese Bedienungsanleitung

Nehmen Sie das Produkt aus der Verpackung. Entfernen Sie alle
Verpackungsmaterialien und überprüfen Sie, ob alle Komponenten vollständig
und unbeschädigt sind. Im Falle einer unvollständigen oder beschädigten
Lieferung wenden Sie sich bitte an Ihren Händler.

4

• DE

ACHTUNG

!

GEFAHR

!

WARNUNG

!

WICHTIGE SICHERHEITSHINWEISE

Betriebsbedingungen

Das Gerät ist für die Benutzung in
Innenräumen ausgelegt. Schützen Sie es

• Bitte lesen Sie vor der Verwendung des Produkts
diese Bedienungsanleitung. Sie enthält wichtige
Hinweise für den korrekten Betrieb. Bewahren Sie
diese Anleitung für weiteren Gebrauch auf.

• Verwenden Sie das Produkt ausschließlich gemäß
den hier gegebenen Vorgaben. Bei Schäden, die
durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch.
Für Folgeschäden wird keine Haftung
übernommen.

• Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung und es erlischt
jeder Garantieanspruch.

• Aus Sicherheitsgründen ist das eigenmächtige
Umbauen oder Verändern des Produkts ist nicht
gestattet und hat den Verfall der Garantieleistung
zur Folge.
Niemals irgendeinen Teil des Produkts öffnen, um
Stromschläge zu vermeiden.

• WICHTIG: Dieses Produkt ist nicht für die
Benutzung im Freien geeignet! Nur für den
Innenbereich! Nicht in der Nähe von Wasser
verwenden! Der ideale Temperaturbereich liegt bei

-5 bis +45 °C.

• Vor der Reinigung den Netzstecker aus der
Steckdose ziehen. Zur Reinigung nur ein weiches
Tuch und niemals Lösungsmittel verwenden.

• Niemals das Netzkabel und den -stecker mit
nassen Händen berühren, da die Gefahr eines
Stromschlags besteht.

• Das Produkt ist kein Spielzeug. Halten Sie es vor
Kindern und Haustieren fern. Lassen Sie
Verpackungsmaterial nicht achtlos liegen.

• Das Gerät erfüllt allen erforderlichen Richtlinien der
EU und ist deshalb mit gekennzeichnet.

Bestimmungsgemäße Verwendung

Das Gerät dient zur Verteilung von DMX512­Steuersignalen in Lichtanlagen.

vor Feuchtigkeit und Nässe.

Elektrischer Schlag durch Kurzschluss

Seien Sie besonders vorsichtig beim
Umgang mit gefährlicher Netzspannung.
Bei dieser Spannung können Sie einen
lebensgefährlichen elektrischen Schlag
erhalten.

Überkopfmontage

Verletzungsgefahr durch Herabfallen

Über Kopf installierte Geräte können beim
Herabstürzen erhebliche Verletzungen
verursachen! Stellen Sie sicher, dass das
Gerät sicher installiert ist und nicht
herunterfallen kann. Die Montage darf nur
durch eine Fachkraft erfolgen, die mit den
Gefahren und den einschlägigen
Vorschriften hierfür vertraut ist.

• Das Gerät kann per Omega-Bügel an einer
Traverse oder einer anderen geeigneten Struktur
befestigt werden. Die Montage darf niemals
freischwingend erfolgen.

• Das Produkt muss fachgerecht und sicher befestigt
sein und darf nicht herunterfallen können. Es sind
die gesetzlichen, nationalen Sicherheitsvorschriften
zu beachten.

• Bei gewerblicher Nutzung sind die
landesspezifischen Unfallverhütungsvorschriften
des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel unbedingt zu beachten.

• Versuchen Sie niemals, die Installation selbst
vorzunehmen, wenn Sie nicht über eine
ausreichende Qualifikation verfügen, sondern
beauftragen Sie einen professionellen Installateur.
Unsachgemäße Installationen können zu
Verletzungen und/oder zur Beschädigung von
Eigentum führen.

• Der Hersteller haftet nicht für Schäden, die durch
unsachgemäße Installation und unzureichende
Sicherheitsvorkehrungen verursacht werden.

• Die tragende Struktur muss mindestens für das
Zehnfache aller montierten Geräte ausgelegt sein.

• Sperren Sie den Arbeitsbereich während der
Montage und arbeiten Sie von einer stabilen
Plattform aus.

• Verwenden Sie Montagematerial, das für die
Struktur geeignet ist und die Last des Geräts
tragen kann. Geeignetes Montagematerial finden
Sie im Abschnitt „Zubehör“.

• Sichern Sie das Gerät mit einer geeigneten
Sicherungsvorrichtung zusätzlich ab. Diese zweite
Aufhängung muss auf Grundlage der aktuellsten
Arbeitsschutzbestimmungen ausreichend
dimensioniert und so angebracht sein, dass im
Fehlerfall der Hauptaufhängung kein Teil der
Installation herabfallen kann.

• Nach der Montage muss das Gerät regelmäßig
gewartet und überprüft werden, um mögliche
Korrosion, Verformung und Lockerung zu
vermeiden.

5

• DE

1 2 + + 6 4 3 5

7 9 10

8

11 12

13

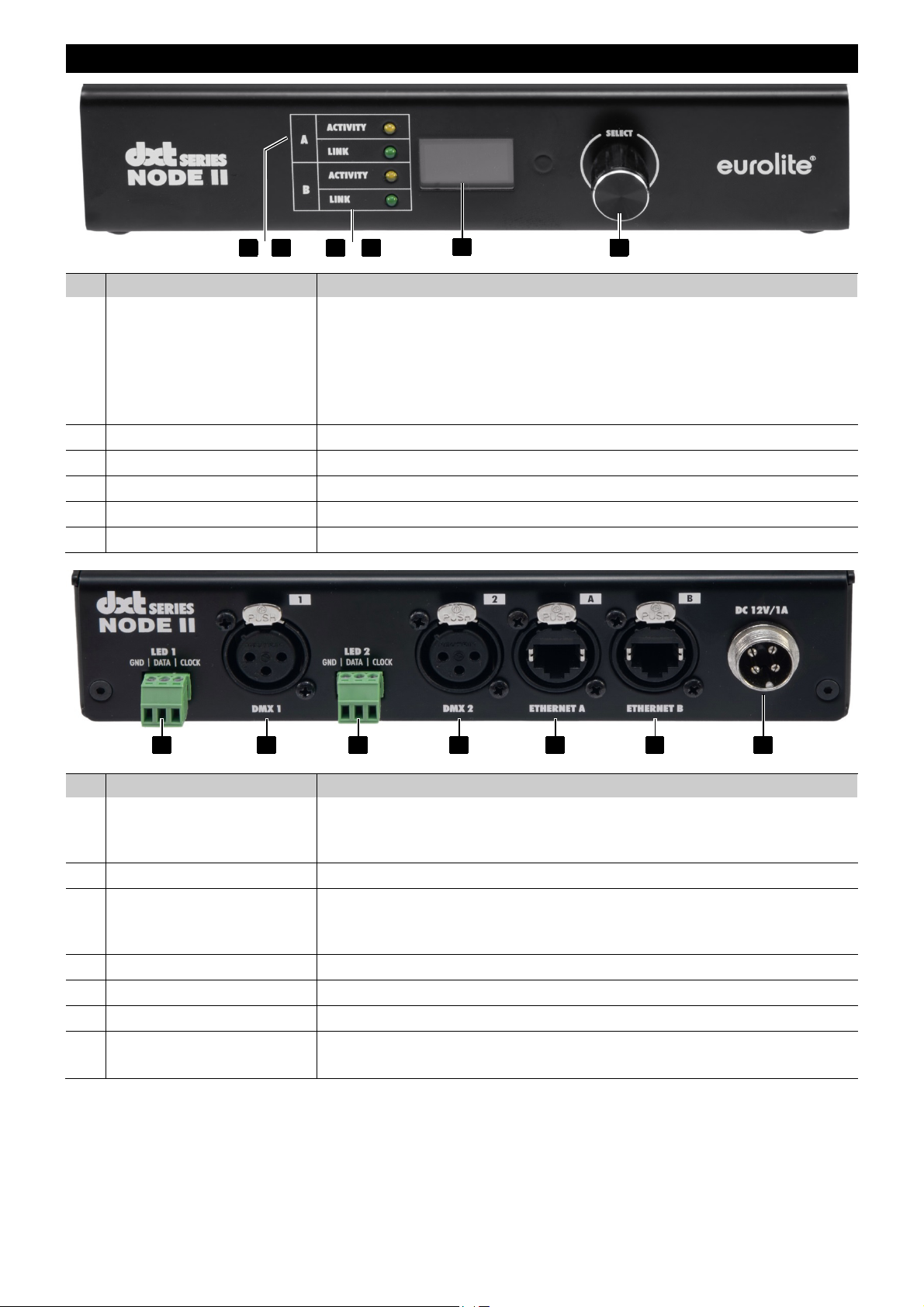

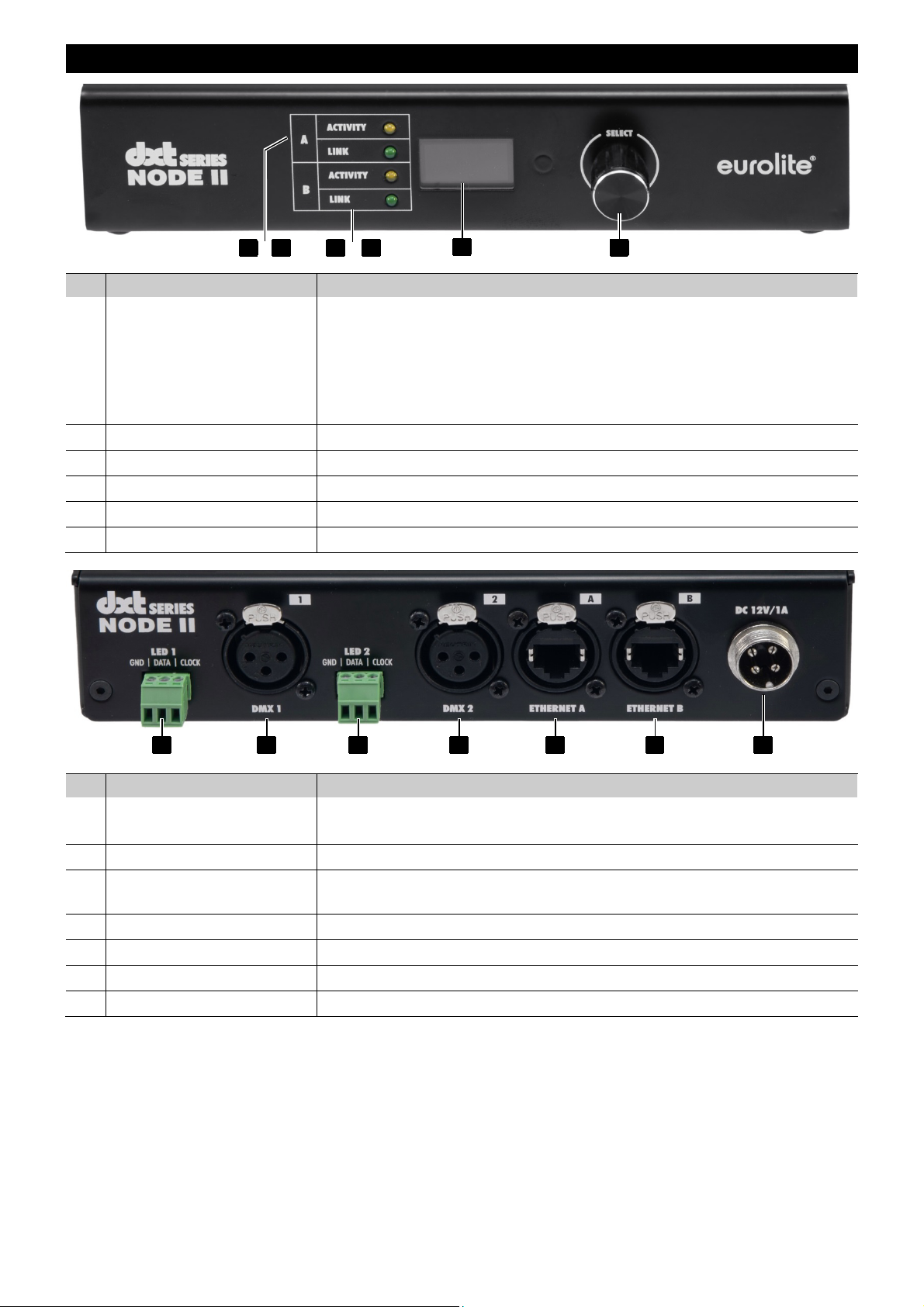

BEDIENELEMENTE UND ANSCHLÜSSE

Nr. Element Funktion

1 Drehencoder Hauptbedienelement

· Klick: Cursorwechsel oder Bestätigung

· Drehung im Uhrzeigersinn: Menüwechsel nach rechts, Werteauswahl
weiter unten oder Werte erhöhen

· Drehung gegen den Uhrzeigersinn: Menüwechsel nach links,
Werteauswahl weiter oben oder Werte verringern

2 OLED-Anzeige Statusdisplay der Geräteeinstellungen.
3 ACTIVITY-Anzeige A Die orangefarbene LED zeigt eine Netzwerkaktivität an Ethernet-Port A an.
4 LINK-Anzeige A Die grüne LED zeigt eine Netzwerkverbindung an Ethernet-Port A an.
5 ACTIVITY-Anzeige B Die orangefarbene LED zeigt eine Netzwerkaktivität an Ethernet-Port B an.
6 LINK-Anzeige B Die grüne LED zeigt eine Netzwerkverbindung an Ethernet-Port B an.

Nr. Element Funktion

7 LED 1

8 DMX 1 Hier wird ein DMX-Endgerät des ersten DMX512-Ports angeschlossen.
9 LED 2

10 DMX 2 Hier wird ein DMX-Endgerät des zweiten DMX512-Ports angeschlossen.
11 ETHERNET A 100Base-TX Ethernet-Anschluss.
12 ETHERNET B 100Base-TX Ethernet-Anschluss.
13 Netzanschluss

Hier wird der erste LED-Steifen angeschlossen. Die 3-polige Buchse hat
von links nach rechts die folgende Belegung: Masse / LED-DATA-Ausgang /

LED-CLOCK-Ausgang.

Hier wird der zweite LED-Steifen angeschlossen. Die 3-polige Buchse hat
von links nach rechts die folgende Belegung: Masse / LED-DATA-Ausgang /

LED-CLOCK-Ausgang.

Stecken Sie hier die Anschlussleitung des Netzteils ein und fixieren Sie sie
mit der Überwurfmutter.

6

• DE

INBETRIEBNAHME

Gerät aufstellen/aufhängen

Stellen Sie das Gerät auf einer ebenen Fläche auf oder befestigen Sie es mit dem optional erhältlichen Bügel
(Artikelnr. 51786552) an einer Traverse oder einer anderen geeigneten Struktur. Achten Sie bei Überkopfmontage
auf eine ausreichende Tragfähigkeit und bringen Sie eine geeignete Sicherungsvorrichtung an.

Achtung! Beachten Sie alle Sicherheitshinweise auf Seite 4.

Rackeinbau

Mit der als Zubehör erhältlichen Blende (Artikelnr. 70064874) kann das Gerät auch in ein 19"-Rack eingebaut
werden. Verschrauben Sie dazu die Blende unten und oben am Gehäuse.

Stromversorgung herstellen

Schließen Sie das beiliegende Netzteil an die Anschlussbuchse am Gerät an und stecken Sie es in eine
Steckdose. Das Gerät ist damit eingeschaltet. Zum Ausschalten und nach dem Gebrauch den Netzstecker wieder
trennen, um unnötigen Stromverbrauch zu vermeiden.

Netzwerkverbindung herstellen

Verbinden Sie das Gerät über eine der beiden Ethernet-Buchsen mit Ihrem Computer oder Switch. Wenn Sie
mehrere Geräte verwenden wollen, können Sie weitere Nodes entweder sternförmig von einem Switch oder als
Kette am zweiten Ethernet-Anschluss des vorherigen Nodes verkabeln. Verwenden Sie hierzu normale Patchkabel
mit RJ45-Stecker mit standardmäßiger TIA-568A/B-Belegung. Die Gegenstelle muss dabei mindestens 100BASE­TX, besser 1000BASE-T unterstützen. Für Verbindungen zwischen zwei Nodes wird kein Crossoverkabel benötigt.

DMX-Geräte anschließen

Verbinden Sie Ihre DMX512-Geräte mit den DMX-Ausgängen.

LED-Streifen/-Pixel anschließen

Verbinden Sie Ihre digitale LEDs mit den Anschlüssen GND, LED DATA und falls vorhanden mit LED CLOCK.

Stromversorgung der LEDs herstellen

Stellen Sie die Stromversorgung der LEDs gemäß den Herstellervorgaben her.

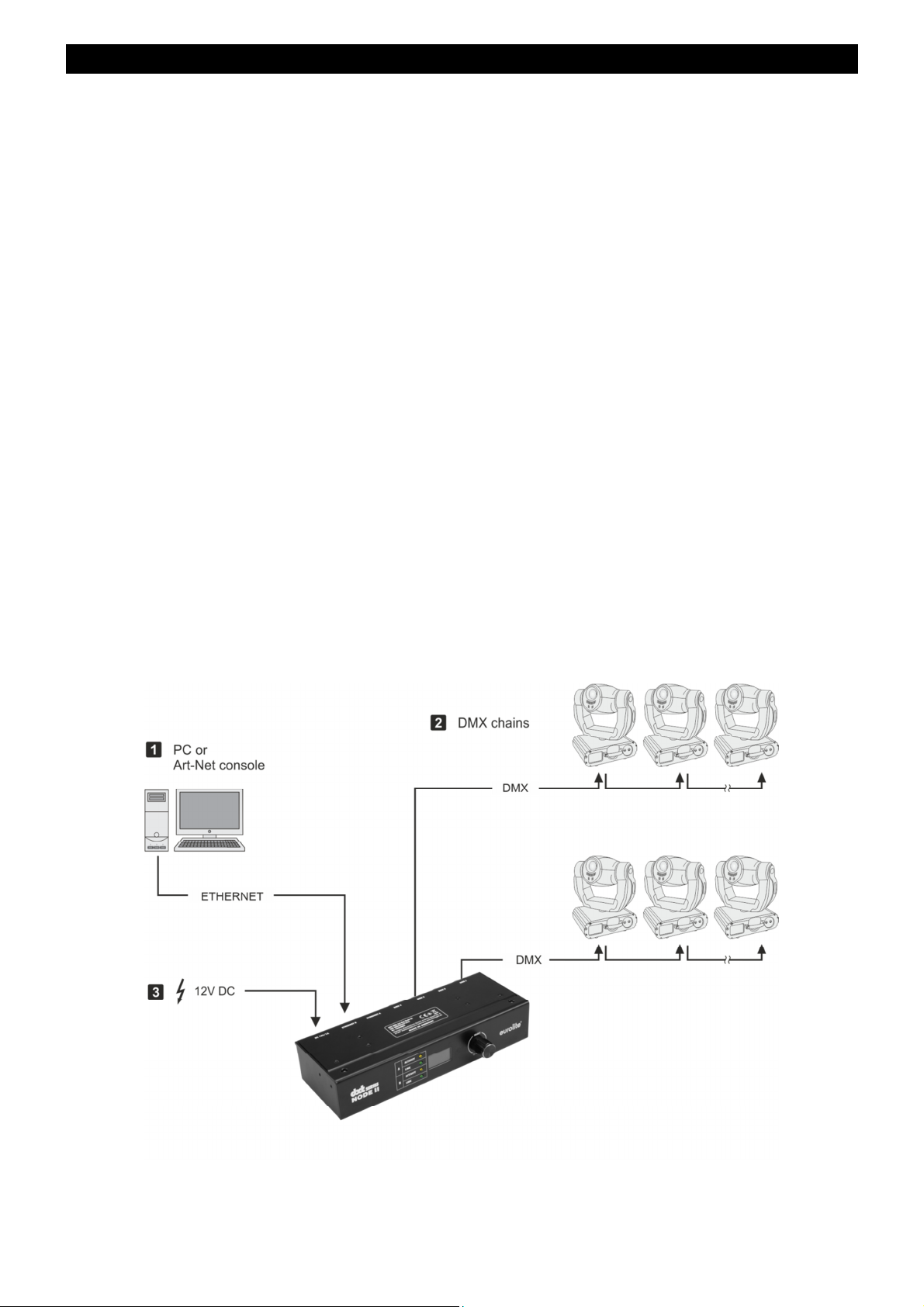

Anwendungsbeispiel

7

• DE

Status



MENÜEINSTELLUNGEN

Das Menü ist wie folgt aufgebaut:

Statusmenü

− ein weiß hinterlegter Cursor wechselt rechts und links durch die Untermenüs oder ändert den
ausgewählten Parameter

− ein Unterstrich wechselt in der Struktur nach oben oder unten

− Die beiden Cursor werden mit einem kurzen Knopfdruck umgeschaltet

IP:192.168.001.020
NodeII Short Name
CH 1: 00
CH 2: 01

Hier werden die wichtigsten Infos auf einen Blick dargestellt:

− IP-Adresse

− Art-Net Node Kurznamen

Hinweis: In dieser Ansicht können keine Änderungen vorgenommen werden.

− Universen der Ports

8

• DE

Netzw

erk



ArtNetEinst.



Kanal1



Einstellen der Netzwerkparameter IP-Adresse und Subnetzmaske

IP Adresse

192.168.001.020
Netzmaske

255.255.255.000

Wechseln Sie mit Hilfe des Drehknopfes in das Menü „Netzwerk“. Mit einem Knopfdruck öffnen Sie dieses Menü.
Der Cursor wechselt auf einen Unterstrich. Wechseln Sie nun auf den einzustellenden Parameter. Klicken Sie den
Knopf. Der Cursor signalisiert dies mit einem weiß hinterlegtem Block. Ändern Sie ihn nun nach Wunsch. Mit
einem erneuten Klicken wird er abgespeichert und wirksam.

Übliche Parameter der IP-Adresse sind z. B. „2.0.0.X“, „10.0.0.X“, „192.168.178.X“ oder „192.168.1.X“. Vermeiden
Sie „255“, da sie für andere Zwecke im Netzwerk reserviert ist. Für die Subnetzmaske sind z. B. „255.255.255.0“
üblich. Die Subnetzmaske muss auf allen Geräten, die miteinander kommunizieren sollen, gleich sein. Bei der IP­Adresse sind in der Regel die ersten drei Parameter gleich, der vierte muss sich jedoch bei jedem einzelnen Gerät
unterscheiden. Der Node reagiert sowohl auf Unicast-, als auch auf Broadcast-Art-Net-Pakete.

Einstellen der Art-Net-Parameter Net und Subnet

Net: 00
Subnet 00

Das Art-Net-Net und Subnet wird für alle Ausgänge des Nodes gesetzt. Wertebereich: 0 – 15.
Bitte beachten Sie: Manche Programme verwenden einen Wertebereich von 1 – 16! Dabei entspricht dann 1 0

im Node, 2 1 im Node, usw.

Einstellen der Kanäle 1 und 2

→

Typ: OUT 40 Hz
Universe 00

Hier kann der Ausgangstyp des Kanals eingestellt werden. Zur Auswahl stehen DMX512 40 Hz, 20Hz und digitale
LED-Steifen. Der Wertebereich des Art-Net-Universums ist 0 – 15.

Bitte beachten Sie: Manche Programme verwenden eine Wertebereich von 1 – 16! Dabei entspricht dann 10 im
Node, 2 1 im Node, usw. Der 2. Kanal bietet unabhängig die gleichen Einstellmöglichkeiten.

→

9

• DE

Einstellungen



Einstellungsmenü

Reset ? Nein
Sprache: Deutsch
Display Time: 30s

· Der Node kann auf Werkseinstellungen zurückgesetzt werden:

− IP: 192.168.178.20

− Subnetzmaske: 255.255.255.0

− Art-Net Net: 0

− Art-Net Subnet: 0

− Kanal 1:

− DMX Ausgang 40 Hz

− Universe 0

− Kanal 2:

− DMX Ausgang 40 Hz

− Universe 1

− Sprache: English

− Display-Timer: 30s

· Die Menüsprache kann zwischen Deutsch und Englisch umgeschaltet werden.

· Der Node kann das Display und die Netzwerk-LEDs nach einer bestimmten Zeitdauer abschalten. Zur Auswahl
stehen: Immer An, 30 s, und 60 s. Das Gerät bleibt weiterhin voll betriebsbereit, wird jedoch in dunkler
Umgebung deutlich unauffälliger.

10

• DE

WEBSITE

Die Konfigurationsseite ist über die Geräte-IP erreichbar. Sie kann jederzeit auf dem Gerät im Statusmenü
abgelesen werden. Beide Geräte (Node und PC) müssen sich dazu im gleichen Netzwerk befinden.

Über „DMX-Workshop“ sind einstellbar:

− Art-Net Lang Name (pro Node)

− Art-Net Kurz Name (pro Node)

− Art-Net Net (pro Node)

− Art-Net Subnet (pro Node)

− Art-Net Universe (pro Port)

− Art-Net Identify

− IP-Adresse

− Subnetz

− Node Werkseinstellungen

ART-NET

11

• DE

Spannungsversorgung:

12 V DC

, 1 A

über mitgeliefertes Netzteil an

100-240 V AC, 50/60 Hz

Gesamtanschlusswert:

3 W

Schutzart:

IP20

DMX

-

Kanäle:

Ausgabe 1024

DMX

-

Ausgang:

2 x 3

-

pol. XLR,

NEUTRIK

Netzwerkanschluss:

Protokoll: Ethernet TCP/IP über 2

x RJ-45 ether

CON

, 10/100 Mbit/s

Ansteuerung:

ArtNet

Farbe:

Schwarz

Displaytyp:

OLED

Steuerelemente:

Encoder

Status

-

LED:

Signal, Link

Anschlüsse:

Ausgang: 2 x über Schraubsteckklemme

Gehäusebauform:

Tischpult 1 HE

(19") 48,3 cm Rackeinbau (optional)

Breite:

20 cm

Höhe:

4,1 cm

Tiefe:

9,8 cm

Gewicht:

0,7 kg

Best.

-

Nr. 51786552

Omega

-

Bügel für DXT

-

Serie

Best.

-

Nr.

70064874

Montagerahmen für DXT Serie 2x (19")

Best.

-

Nr.

70064875

Rackwinkel für DXT

-

Serie

REINIGUNG UND WARTUNG

Das Produkt ist bis auf eine gelegentliche Reinigung für Sie wartungsfrei. Zur Reinigung können Sie ein
fusselfreies, angefeuchtetes Tuch verwenden. Überlassen Sie Reparaturen einem Fachmann.

Informationen zur Entsorgung

Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten
Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind,
dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren
Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und
entsorgen Sie diese getrennt vom Produkt.

Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller gebrauchten
Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten. Verbrauchte
Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und überall, wo Batterien
verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der ordnungsgemäßen Entsorgung
von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

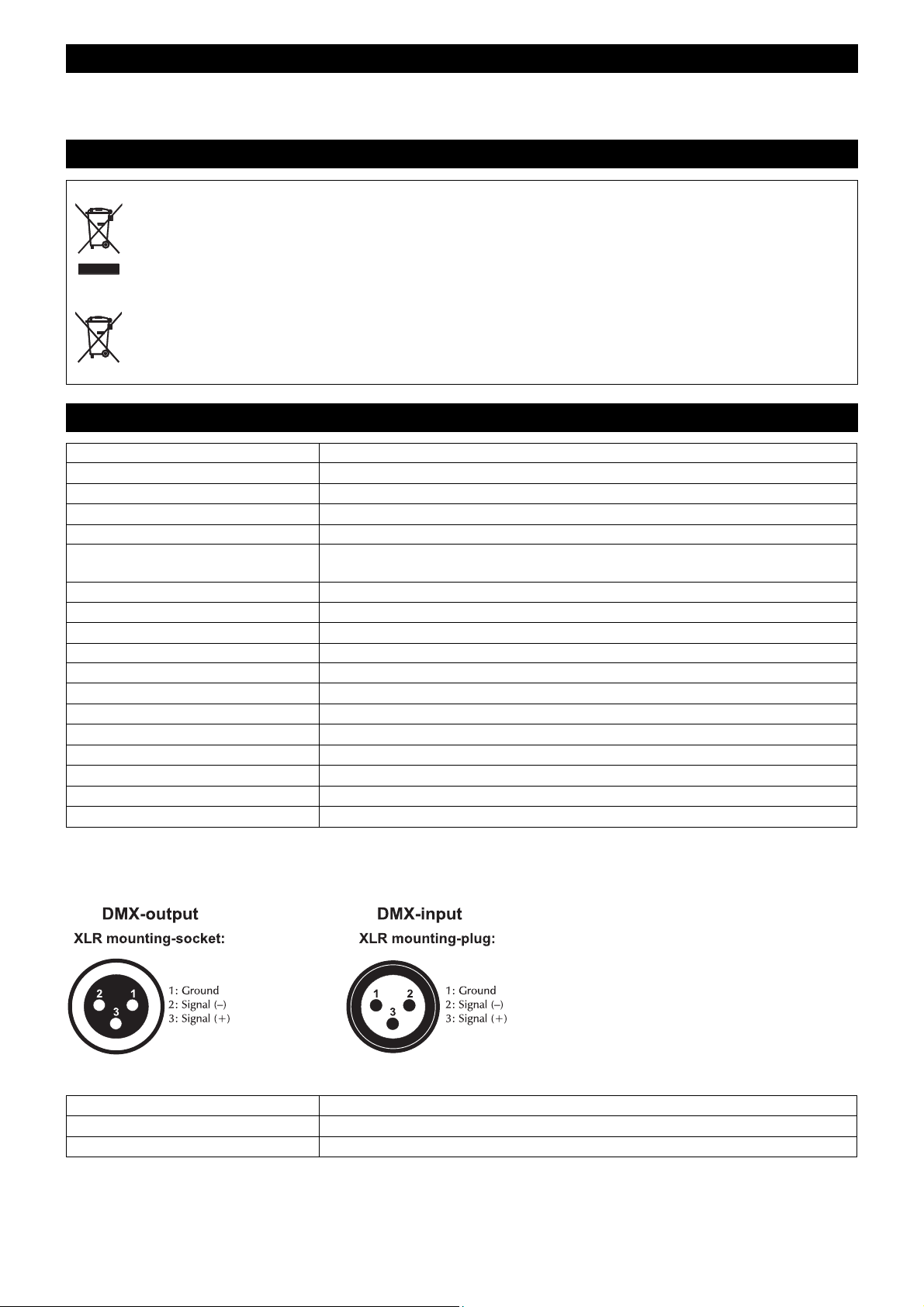

TECHNISCHE DATEN

Standard: IEEE 802.3u

UMWELTSCHUTZ

Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.

Steckerbelegung:

Zubehör

12

• DE

13

• EN

CONTENTS

INTRODUCTION .................................................. 14

Product features ..................................................... 14

What is included ..................................................... 14

IMPORTANT SAFETY INSTRUCTIONS .............. 15

OPERATING ELEMENTS AND CONNECTIONS . 16

SETUP ................................................................. 17

Installation ............................................................... 17

Rack installation ...................................................... 17

Connection to the power supply ............................ 17

Network connection ................................................ 17

DMX connection ..................................................... 17

LED stripe/pixel connection .................................... 17

LED power supply connection ............................... 17

Applications ............................................................ 17

MENU SETTINGS ................................................ 18

Status menu ............................................................ 18

IP address and subnet mask .................................. 19

Art-Net parameters Net and Subnet ....................... 19

Setup channel 1 and 2 ............................................ 19

Configuration menu ................................................ 20

WEBSITE ............................................................. 21

ART-NET .............................................................. 21

CLEANING AND MAINTENANCE ....................... 22

TECHNICAL SPECIFICATIONS .......................... 22

Accessories............................................................. 22

D00129840, version 1.0, publ. 28/07/2020

For product updates, documentation, software and
support please visit www.eurolite.de. You can find the
latest version of this user manual in the product’s
download section.

© 2020 Eurolite. All rights reserved.
No part of this document may be reproduced in any form
without the written permission of the copyright
owner. The contents of this document are subject to
revision without notice due to continued progress in
methodology, design, and manufacturing. Eurolite shall
have no liability for any error or damage of any
kind resulting from the use of this document.

All trademarks mentioned herein are the property of their
respective owners.

Art-Net™ is a trademark by and Copyright Artistic Licence
Holdings Ltd.

DMX Workshop by https://artisticlicence.com/

14

• EN

W

elcome to Eurolite!

Your new DXT DMX Pixel Art

-

Net Node II is

part of

INTRODUCTION

Experience Eurolite.

Product videos, suitable
accessories, firmware
and software updates,
documentation and the
latest news about the
brand. You will find this
and much more on our
website. You are also
welcome to visit our
YouTube channel and
find us on Facebook.

www.eurolite.de

www.youtube.com/
eurolitevideo

www.facebook.com/
Eurolitefans

Eurolite’s DXT series, which consists of high-performance and reliable DMX
tools made in Germany. The Pixel Art-Net Node II features two channels that
can output either up to 512 DMX channels each or control up to 512 digital LED
pixel channels. It provides two Neutrik XLR and 2 etherCON connectors, as well
as two 4-pin removable terminals. The second etherCON connector enables
daisy-chaining of the network connection with multiple devices. The device can
be configured with an integrated OLED display, via Art-Net or with a website.

This user manual will show you how to install, set up and operate your new
Eurolite product. Users of this product are recommended to carefully read all
warnings in order to protect yourself and others from damage. Please keep this
manual for future needs and pass it on to further owners.

Product features

• Art-Net node with 2 x 3-pin DMX output and 2 x 3-pin output for digital LED
strips

• 2 etherCON network connections

• Up to 1024 DMX channel output

• Up to 1024 digital LED channel output

• OLED display with rotary encoder

• Powered via included 12V PSU

• Configuration with OLED display, website or Art-Net

• Settings:

− IP Address

− Subnet mask

− Art-Net ShortName

− Art-Net LongName

− Art-Net Net

− Art-Net Subnet

− Art-Net Universe

• DMX refresh rate: 40 Hz or 20 Hz

• LED Types: WS2801, WS2811, WS2812,...(all common 800 kHz types)

• Rack or truss installation via optional accessories

What is included

• Node II

• Power adapter

• This user manual

Remove the product and all the accessories from the packaging. Remove all
packaging material and check that all components are complete and
undamaged. If you find anything missing or damaged, please contact your
dealer.

15

• EN

CAUTION

!

DANGER

!

WARNING!

Risk of injury caused by falling objects

IMPORTANT SAFETY INSTRUCTIONS

Operating conditions

This device has been designed for indoor
use only. Keep this device away from rain

• Please read these operating instructions carefully
before using the product. They contain important
information for the correct use of your product.
Please keep them for future reference.

• Only use the product according to the instructions
given herein. Damages due to failure to follow
these operating instructions will void the warranty!
We do not assume any liability for any resulting
damage.

• We do not assume any liability for material and
personal damage caused by improper use or non­compliance with the safety instructions. In such
cases, the warranty/guarantee will be null and void.

• Unauthorized rebuilds or modifications of the
product are not permitted for reasons of safety and
render the warranty invalid.

• Never open any part of the product to prevent a
possible electric shock.

• IMPORTANT: This product is not an outdoor
product! Only for indoor use! Do not use this
device near water. The recommended temperature
range is -5 to +45 °C.

• To clean the unit, disconnect it from the power
source.

• Only use a soft cloth, never use any solvent.

• Do not touch the power cord and connectors with

wet hands as it may cause electric shock.

• This product is not a toy. Keep it out of the reach of
children and pets. Do not leave packaging material
lying around carelessly.

• This unit corresponds to all required directives of
the EU and is therefore marked with .

Intended use

The device is designed for distributing DMX512
control signals in lighting installations.

and moisture.

Electric shock caused by short-circuit

Be careful with your operations. With a
dangerous voltage you can suffer a
dangerous electric shock when touching
the wires!

Overhead installation

Devices in overhead installations may
cause severe injuries when crashing
down. Make sure that the device is
installed securely and cannot fall down.
The installation must be carried out by a
specialist who is familiar with the hazards
and the relevant regulations.

• The device may be fastened to a truss or similar
rigging structure via omega clamp. The device
must never be fixed swinging freely in the room.

• Make sure that the product is set up or installed
safely and expertly and prevented from falling
down. Comply with the standards and rules that
apply in your country.

• For commercial use the country-specific accident
prevention regulations of the government safety
organization for electrical facilities must be
complied with at all times.

• If you lack the qualification, do not attempt the
installation yourself, but instead use a professional
installer. Improper installation can result in bodily
injury and or damage to property.

• The manufacturer cannot be made liable for
damages caused by incorrect installations or
insufficient safety precautions.

• The rigging structure must support at least 10
times the weight of all fixtures to be installed on it.

• Block access below the work area and work from a
stable platform when installing the device.

• Use rigging hardware that is compatible with the
structure and capable of bearing the weight of the
device. Please refer to the “Accessories” section
for a list of suitable rigging hardware.

• Secure the device with a secondary attachment.
This secondary safety attachment must be
sufficiently dimensioned in accordance with the
latest industrial safety regulations and constructed
in a way that no part of the installation can fall
down if the main attachment fails.

• After installation, the device requires inspections
periodically to prevent the possibility of corrosion,
deformation and looseness.

16

• EN

1 2 + + 6 4 3 5

7 9 10

8

11 12

13

OPERATING ELEMENTS AND CONNECTIONS

No.

Element Function

1 Rotary encoder Main user interface

· Click: Cursor switch or Enter

· Rotation clockwise: menu switch to the right, value selection further down
or value up

· Rotation counter clockwise: menu switch to the left, value selection further

up or value decrement
2 OLED screen Displays device status information.
3 ACTIVITY indicator A The orange LED shows network activity on Ethernet port A.
4 LINK indicator A The green LED shows an established network connection on port A.
5 ACTIVITY indicator B The orange LED shows network activity on Ethernet port B.
6 LINK indicator B The green LED shows an established network connection on port B.

No.

Element Function

7 LED 1

8 DMX 1 DMX512 port 1: Connect your fixture with 3-pin XLR.
9 LED 2 LED strip 2 connection. Pin assignment for the 3-pin terminal from left to

10 DMX 2 DMX512 port 2: Connect your fixture with 3-pin XLR.
11 ETHERNET A 100Base-TX Ethernet connection.
12 ETHERNET B 100Base-TX Ethernet connection.
13 Power input To plug in the power plug of the supplied PSU. Fasten it with the swivel nut.

LED strip 1 connection. Pin assignment for the 3-pin terminal from left to
right: Ground / LED DATA Out / LED CLOCK Out.

right: Ground / LED DATA Out / LED CLOCK Out.

17

• EN

SETUP

Installation

Setup the device on a plane surface or fasten it to a truss or similar rigging structure using the optional holder
(item no. 51786552). Observe sufficient load-bearing capacity and connect an appropriate safety feature in case of
overhead installation.

Caution! Observe all safety instructions on page 16.

Rack installation

The device can be mounted in a 19" rack with the optional mounting blade (item no. 70064874). Use four screws
to fasten the mounting blade to the top and bottom of the housing.

Connection to the power supply

Connect the power adapter provided to the corresponding input on the node and to a mains socket. Thus the
device is powered on. To switch off the device and after the operation, disconnect the mains plug of the power
adapter from the socket, to prevent unnecessary power consumption.

Network connection

Connect the device via one of its two Ethernet ports to your PC or switch. If you are using more than one device
you can daisy chain them through the other Ethernet port or connect them star-shaped to an Ethernet switch. Use
normal patch cables with RJ45 plugs and TIA-568A/B assignment. The opposing side should support at least
100BASE-TX, better 1000BASE-T. For the connection between two nodes no crossover cable is needed.

DMX connection

Connect your DMX512 devices to the DMX outputs.

LED stripe/pixel connection

Connect your digital LEDs to the terminals GND, LED DATA and if available to LED CLOCK.

LED power supply connection

Connect your LED power supply according to its manufacturer’s instructions.

Applications

18

• EN

Status



MENU SETTINGS

The menu is structured as following:

− A highlighted cursor moves right and left through the pages or edits the parameter

− A underlined cursor moves up and down in the menu structure

− You can toggle the cursors by clicking the encoder button

Status menu

IP:192.168.001.020
NodeII Short Name
CH 1: 00
CH 2: 01

Here all important information is displayed:

− IP address

− Art-Net node short name

Note: You can’t change anything on this menu page.

− Universes of the ports

19

• EN

Net

wor

k



ArtNet

Setup



Channel

1

IP address and subnet mask

IP Address

192.168.001.020
Net Mask

255.255.255.000

Use the encoder to cycle to the network menu. Pressing the encoder switches the cursor to an underscore. Now
you can cycle to the desired parameter, which you can edit after pressing (highlighted in white). Press again to
save and apply the parameter.

Frequently used values for the IP address are ‘2.0.0.xxx’, ‘10.0.0.xxx’, ‘192.168.178.xxx’ or ‘192.168.1.xxx’. Avoid
settings like ‘xxx.xxx.xxx.255’, because they will probably break your network! The netmask is usually something
like ’255.255.255.000‘. It has to be the same on all devices, which want to communicate. In the IP address usually
the first 3 blocks are identical across the network and the forth one is individual. The node reacts to Unicast, as
well as Broadcast ArtDMX packets.

Art-Net parameters Net and Subnet

Net: 00
Subnet 00

The Art-Net net and subnet are set for all outputs. The range is 0 – 15.
Please note: Some programs use the range 1-16! This is mapped 1 --> 0 in the node, 2 --> 1 in the node, and so

on.

Setup channel 1 and 2

Type: OUT 40 Hz
Universe 00

Here you can choose the output type of the port: DMX512 40Hz, DMX512 20Hz or digital LEDs. The Art-Net
universe has a range of 0-15.

Please note: Some programs use the range 1-16! This is mapped 1 --> 0 in the node, 2 --> 1 in the node, and so
on. Channel 2 has the same configuration possibilities.

20

• EN

Settings



Configuration menu

Reset ? No
Language: English
Display time: 30s

· The device can be reset to factory settings:

− IP: 192.168.178.20

− Subnet mask: 255.255.255.0

− Art-Net Net: 0

− Art-Net Subnet: 0

− Channel 1:

− DMX Out 40 Hz

− Universe 0

− Channel 2:

− DMX Out 40 Hz

− Universe 1

− Language: English

− Display timer: 30sec

· The menu language can be switched between German and English.

· The display and network LEDs can be automatically switched off. You can choose between: always on, 30sec
and 60sec. The device stays fully operational but is significantly less noticeable in dark environments.

21

• EN

WEBSITE

The configuration website can be accessed with the device IP. It is displayed in the device status menu. Both
devices (node and PC/console) have to be in the same subnet.

With “DMX Workshop“ you can configure:

− Art-Net long name (per node)

− Art-Net short name (per node)

− Art-Net Net (per node)

− Art-Net Subnet (per node)

− Art-Net Universe (per port)

− Art-Net Identify

− IP Address

− Subnet

− Node default settings

ART-NET

22

• EN

Power supply

: 12 V DC, 1 A

via included PSU connected to 10

0-240 V AC, 50/60 Hz

Power consumption

: 3 W

IP classification:

IP20

DMX channels

: Output

1024

DMX output

: 2 x 3

-

pin XLR,

NEUTRIK

N

etwork connection

: Protocol:

E

thernet TCP/IP via 2x RJ

-

45 etherCON, 10/100 Mbit/s

Control

: ArtNet

Color:

Black

Display

type: OLED display

Control elements:

encoder

Status

LED:

Signal, Link

Connections

: Output: 2 x

via screw terminal

Housing design:

Desktop console 1 U

(19") 48.3 cm rack installation (optional)

Width:

20 cm

Height:

4.1 cm

Depth:

9.8 cm

Weight

: 0.7 kg

No. 51786552

Omega Holder for DXT Series

No. 70064874

Mounting frame for DXT serie

s 2x (19")

No. 70064875

Rack Brackets for DXT

series

CLEANING AND MAINTENANCE

The product is maintenance-free, except for occasional cleaning. You can use a lint-free, slightly dampened cloth
for cleaning. Refer all servicing to qualified personnel.

Disposal of old equipment

When to be definitively put out of operation, take the product to a local recycling plant for a disposal
which is not harmful to the environment. Devices marked with this symbol must not be disposed of as
household waste. Contact your retailer or local authorities for more information. Remove any inserted
batteries and dispose of them separately from the product.

You as the end user are required by law (Battery Ordinance) to return all used batteries/ rechargeable
batteries. Disposing of them in the household waste is prohibited. You may return your used batteries
free of charge to collection points in your municipality and anywhere where batteries/rechargeable
batteries are sold. By disposing of used devices and batteries correctly, you contribute to the
protection of the environment.

TECHNICAL SPECIFICATIONS

Standard: IEEE 802.3u

PROTECTING THE ENVIRONMENT

Specifications are subject to change without notice due to product improvements.

Pin connection:

Accessories

23

• EN

Eurolite is a brand of Steinigke Showtechnic GmbH

Andreas

-

Bauer

-

tr. 5 ·

97297

Waldbüttelbrunn

Germany

D00129840 Version 1.0 Publ. 28/07/2020

·

·
