BEDIENUNGSANLEITUNG
NB-40 ICE Bodennebelmaschine
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sicherstellen, dass gegebenenfalls jede erhaltene Ergänzung in die Anleitung einzuführen ist
EINFÜHRUNG
Wir freuen uns, dass Sie sich für eine EUROLITE NB-40 ICE Bodennebelmaschine entschieden haben.
Nehmen Sie die Bodennebelmaschine aus der Verpackung.
Prüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
4/30
51701980_V_1_0_2643.DOC
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden.
Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht,
wenn Sie das Gerät ans Netz anschließen.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf der Rückseite angegeben. Stecken Sie die Netzleitung nur in geeignete Schukosteckdosen ein.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
ACHTUNG! Vor Befüllen Netzstecker ziehen.
Flüssigkeit niemals trinken, einnehmen oder äußerlich anwenden! Von Kindern fernhalten und unzugänglich
aufbewahren. Bei Haut-/Augenkontakt mit viel Wasser ab- bzw. ausspülen (ggf. einen Arzt aufsuchen).
EXPLOSIONSGEFAHR! Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art unter das Nebelfluid.
Achten Sie darauf, dass das Gerät stets aufrecht installiert ist.
Richten Sie die Nebelaustrittsdüse niemals direkt auf Personen oder auf offene Flammen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung!
Nicht im Gebrauch befindliche Geräte müssen allpolig spannungsfrei geschaltet werden! Sind Stecker oder
Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um eine Bodennebelmaschine zur Erzeugung von dichtem Nebel aus
speziellem Nebelfluid. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung
zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Vor Befüllen des Gerätes vom Netz trennen! Keine heißen Flüssigkeiten einfüllen!
Nur Präparate mit schriftlicher Eignungsangabe für diesen Gerätetyp verwenden. Verwenden Sie
ausschließlich hochwertige und von Ihrem Händler empfohlene Nebelfluide auf Wasserbasis. Andere Nebelfluide können zum Verstopfen oder Tropfen des Gerätes führen.
5/30
51701980_V_1_0_2643.DOC
Achten Sie unbedingt darauf, dass sich immer eine ausreichende Menge Nebelfluid im Tank befindet. Der
Betrieb ohne Nebelfluid führt zu Pumpenschäden und zur Überhitzung des Heizelementes.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
Gerät immer trocken lagern.
Soll das Gerät transportiert werden, entleeren Sie immer den Tank und verwenden Sie bitte die
Originalverpackung, um Transportschäden zu vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
GERÄTEBESCHREIBUNG
Features
Universales Bodennebelgerät
Eigenständiges Nebelgerät mit Fluid-Tank • Der Nebel wird abgekühlt und zu Bodennebel • Kein Spezialfluid
notwendig • Volumen/Timer-Fernbedienung • Betrieb über Crash-Eis

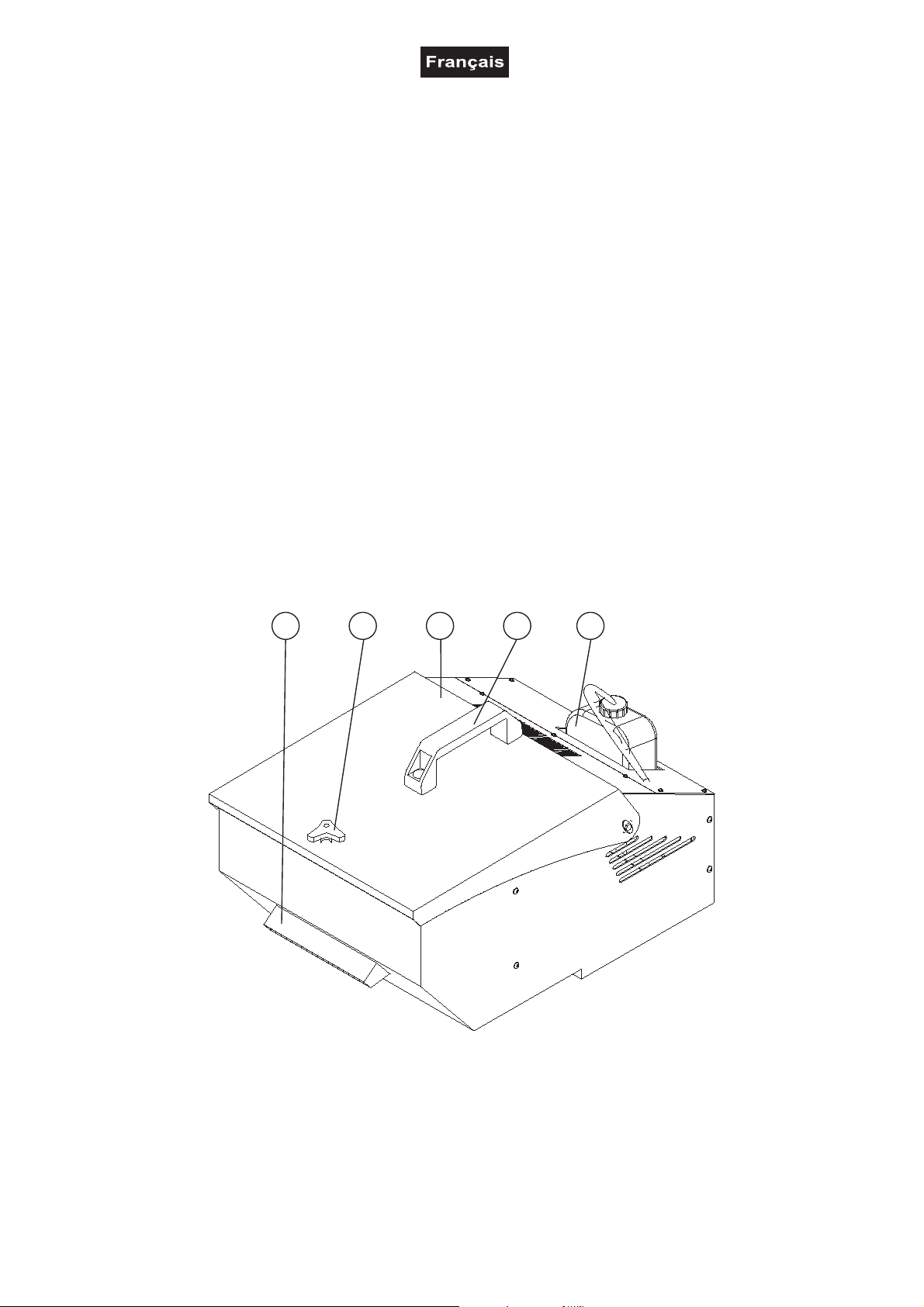

Geräteübersicht
1 2 3 4
5
(1) Nebelaustrittsdüse
(2) Verschlussknopf
(3) Gehäuse
(4) Griff
(5) Fluid-Tank
6/30
51701980_V_1_0_2643.DOC
Typ/Type/Type:NB-40
Spannungsversorgung/Powersupply/
Alimentation:230 V AC, 50 Hz ~
Gesamtanschlusswert/Powerconsumption/
Remote
6
7
Control
POWER
ON/OFF
Puissancede rendement: 450 W
Sicherung/Fuse/Fusible:T4A,250V
Yearof construction: 2003
MADEIN CHINA
euroliteeurolite
www.eurolite.de
ACHTUNG!
VorGebrauch Anleitung lesen.
Gebrauchbefindliche Geräte müssen allpolig spannungsfrei geschaltet
werden.
ImGeräteinnern befinden sich keine zu wartenden Teile. WartungsundServicearbeiten nur durch autorisierten Fachhandel.
GerätesNetzstecker ziehen.
CAUTION!
Readuser manual before use.
mustbe disconnected from the mains.
thedevice. Maintenance and service operations only by authorized dealers.
Beforeopening the housing disconnect from mains.
ATTENTION!
®
Lirele mode d'emploi avant utilisation.
lesappareils non utilisés.
nécessitantun entretien. L'entretien et les réparations sont à faire effectuer
parun revendeur autorisé!
Gerätvor Feuchtigkeit schützen. Nicht im
VorÖffnen des
Keepaway from moisture. Unused machines
Thereare no serviceable parts inside
Nepas exposer à l'humidité. Débranchez
L'intérieurde l'appareil ne contient pas de parties
Débranchezavant toute manipulation.
8
9
FUSE:
T4A, 250 V
Powersupply:
230 V AC, 50 Hz

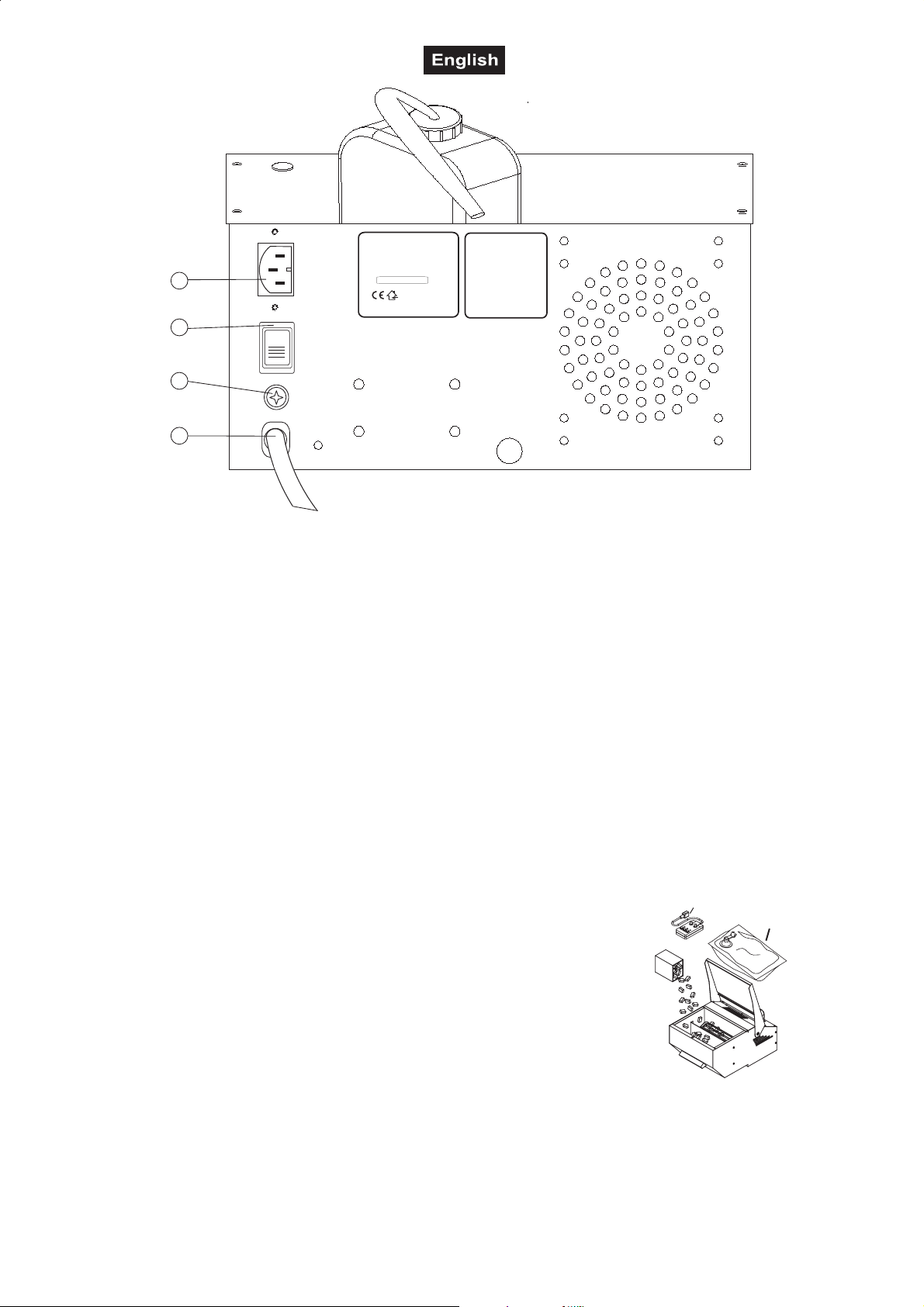

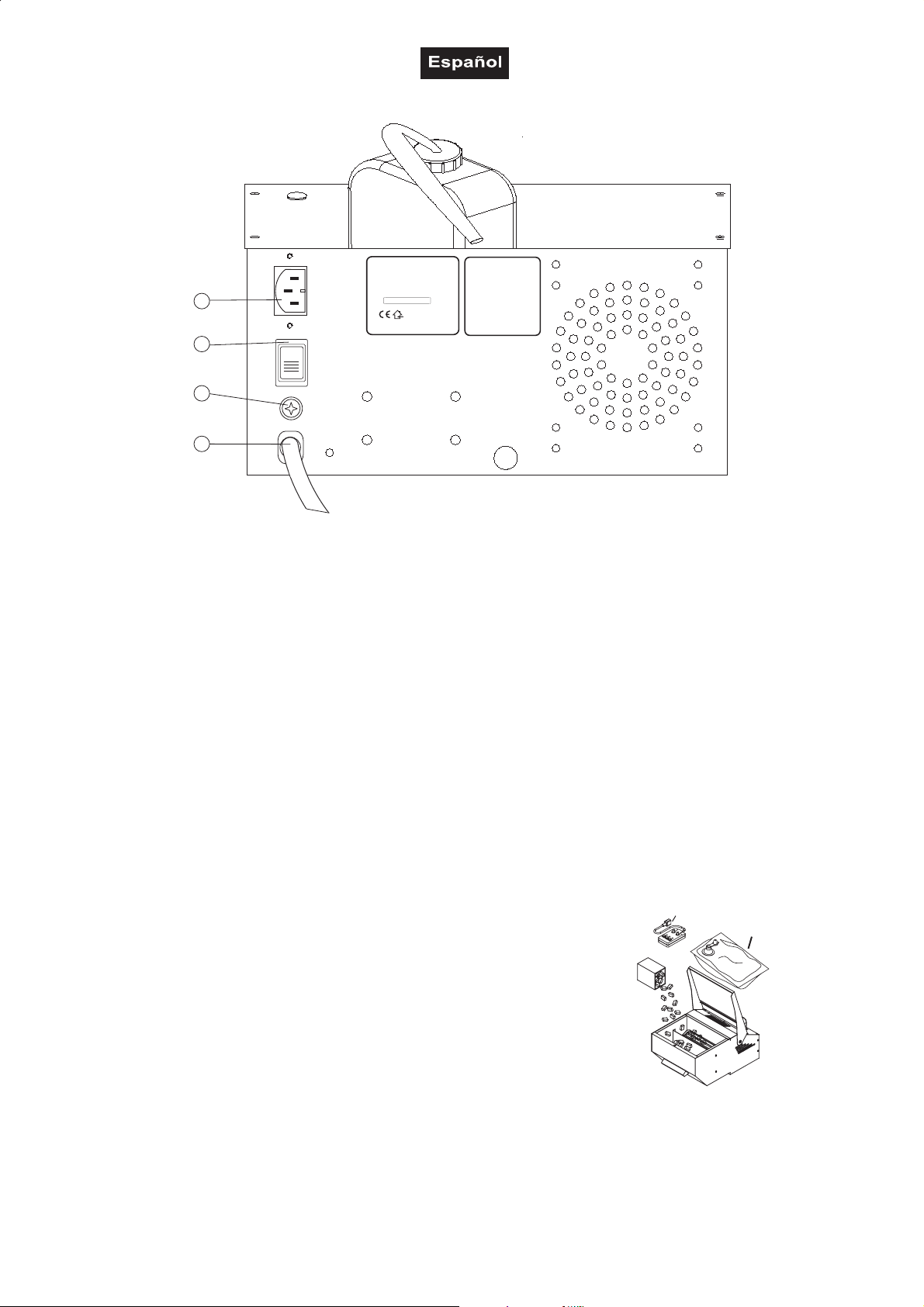

(6) Remote Control Buchse
(7) Netzschalter
(8) Sicherungshalter
(9) Netzanschluss
INBETRIEBNAHME
Stellen Sie das Gerät auf einer ebenen Fläche auf.
Der Flüssigkeitsbehälter des Gerätes muss vor der Inbetriebnahme und stets im spannungslosen Zustand
mit Nebelfluid gefüllt werden (es könnte Fluid verschüttet werden).
Bitte verwenden Sie nur Qualitäts-Nebelflüssigkeiten. Wir empfehlen hochwertige Eurolite Nebelfluide (z. B.
EUROLITE Smoke Fluid "P" Profi, 5 L) die Sie bei Ihrem Händler erhalten und bei denen eine Unbedenklichkeitsbescheinigung hinsichtlich Gesundheitsgefährdung vorliegt. Es dürfen keine Stoffe verwendet werden,
die in die Klassifikation "gefährliche Arbeitsstoffe" oder "brennbare Flüssigkeiten" fallen.
Sollte versehentlich Flüssigkeit in das Geräteinnere gelangen, so ist sofort der Netzstecker zu ziehen und
ein Fachmann zu konsultieren.
Füllen Sie den Eisbehälter mit normalem Crash-Eis.
Fernsteuerung
Auffangbehälter
Schließen Sie das Auslass-Ventil über den Fluid-Schlauch an den
Auffangbehälter an.
Schließen Sie den Deckel wieder und verdrehen Sie den Verschlussknopf, bis
der Deckel verschlossen ist.
Stecken sie das Fernbedienungskabel fest in die richtige Eingangsbuchse auf der
Rückseite des Gerätes ein.
Achtung: Wasser regelmässig
(ca. alle 45 Minuten) ablassen.
Montage
Installieren Sie das Gerät an einem gut belüfteten Ort. Ein Betrieb in unzureichend belüfteten Räumen kann
zur Kondensation des Nebelfluids führen. Die dabei entstehende rutschige Oberfläche kann zu Unfällen
führen. Halten Sie einen Mindestabstand von 20 cm um und über dem Gerät ein.
7/30
51701980_V_1_0_2643.DOC
Desweiteren ist darauf zu achten, dass die Nebelaustrittsdüse nicht in Augenhöhe des Publikums
ausgerichtet wird. Um einen guten Effekt zu erzielen, sollte der Abstand zum Publikum mindestens 1,5 m
betragen.
Stellen Sie die Bodennebelmaschine nur auf kratz- und wasserunempfindliche Oberflächen.
Bitte achten Sie darauf, dass die maximale Neigung von 15 Grad nicht überschritten wird.
Das Gerät ist ausschließlich zur stehenden Montage vorgesehen.
Anschluss ans Netz
Schließen Sie das Gerät über den Netzstecker ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
BEDIENUNG
Schalten Sie das Gerät über den Netzschalter ein. Die grüne und rote LED Lampen der Fernsteuerung
leuchten dann auf.
Nach einer bestimmten Heizphase ist das Gerät nebelbereit. Die grüne und rote LED Lampen der
Fernsteuerung erlöschen. Durch Betätigen des Nebelschalters FOG auf der Fernsteuerung wird der
Nebelausstoß hervorgerufen. Während des Betriebes kann es vorkommen, dass die rote LED Lampe blinkt
und kein Nebelausstoß mehr erfolgt. In diesem Fall heizt das Gerät nach, und ist in ca. 1-2 Min. wieder
Nebelbereit. Nur so ist gewährleistet, dass immer die richtige Verdampfungstemperatur herrscht und
optimale Nebelleistungen erreicht werden. Die Temperaturüberwachung erfolgt elektronisch.

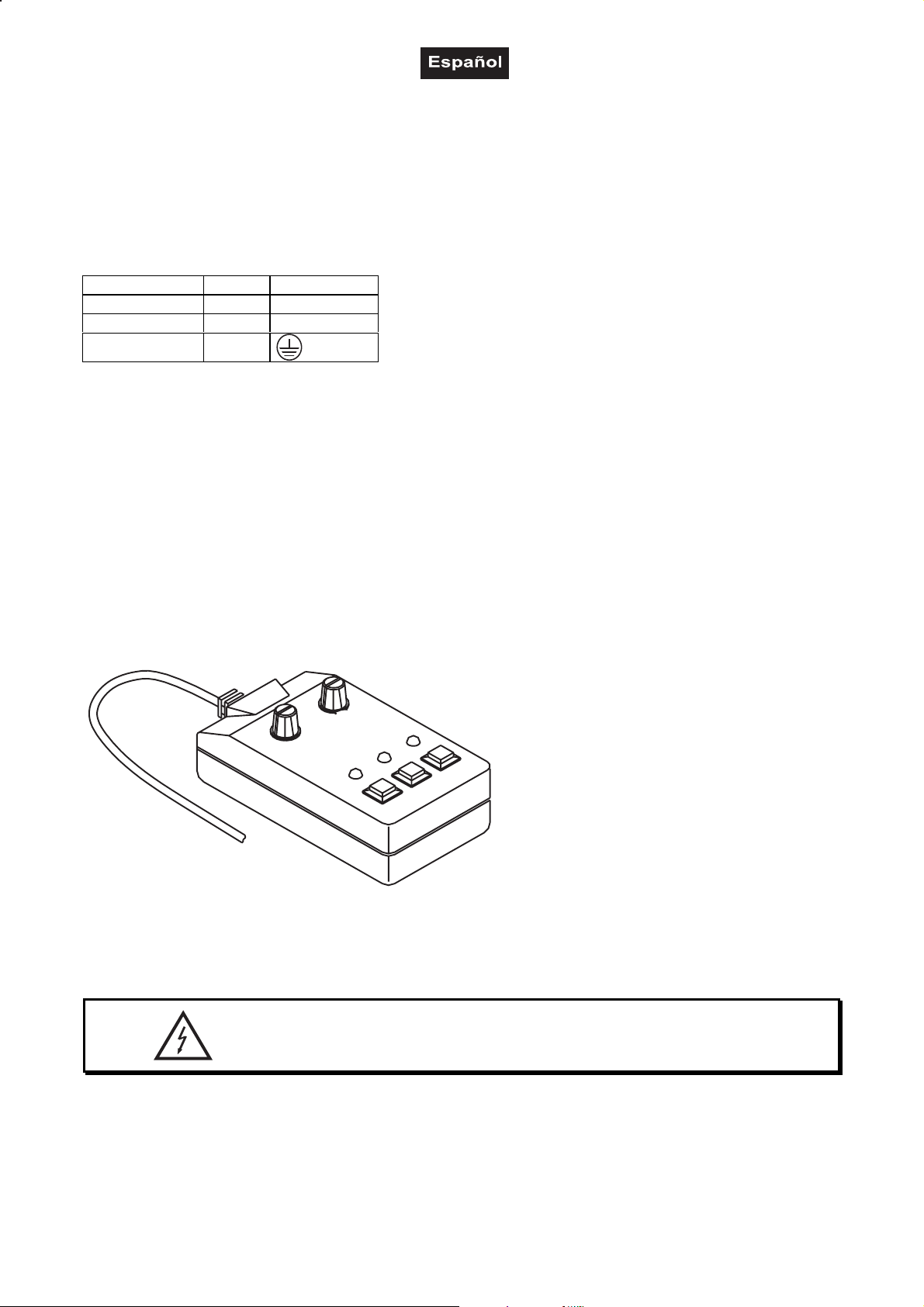

Über die zwei Regler lassen sich die Nebeldauer und
das Intervall des Nebels einstellen und die Funktionen
des Nebelgerätes optimal auf die Anforderungen des
Benutzers abstimmen. Durch Drücken der roten
POWER-Taste aktivieren Sie die Timer Control
Funktion und die rote LED Lampe leuchtet. Durch
Drücken der gelben TIMER-Taste aktivieren Sie die
Timerfunktion. Die Zeitabstände zwischen den
einzelnen Nebelausstößen (zwischen 10 Sekunden
und 200 Sekunden) lassen sich über den INTERVALRegler einstellen. Die Länge jedes Nebelausstoßes
(von 1 bis 10 Sekunden) lässt sich über den
DURATION-Regler einstellen. Wird die grüne FOG-
Taste gedrückt (die grüne LED Lampe leuchtet),
werden alle anderen Einstellungen deaktiviert und
Nebel mit maximaler Stärke erzeugt. Durch drücken
die rote POWER-Taste deaktivieren Sie die Timer
Control Funktion.
Wichtig: Während des Nebelns immer auf die Fluidtankanzeige achten. Der Betrieb eines Nebelgerätes
ohne Fluid kann zu irreparablen Schäden Ihres Gerätes führen.
Sollten Sie einen verminderten Ausstoß, Pumpgeräusche oder überhaupt keinen Ausstoß feststellen, sofort
vom Netz trennen. Kontrollieren Sie den Fluidstand, die externe Sicherung, den Anschluss zur
Fernbedienung und die Stromversorgung. Sollte nach 30 Sekunden permanenten Drückens des
Fernbedienungsknopfes immer noch kein Ausstoß erfolgen, überprüfen Sie bitte den Verbindungsschlauch
8/30
51701980_V_1_0_2643.DOC
zum Tank und vergewissern Sie sich, dass Fluid hindurchfließen kann. Wenn Sie die Ursache des Problems
nicht feststellen können, drücken Sie bitte nicht weiter die Fernbedienungstaste, da dies zu Schäden am
Gerät führen kann. Schicken Sie das Gerät bei Ihrem Händler ein.
REINIGUNG UND WARTUNG
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Die Nebelaustrittsdüse sollte regelmäßig von Nebelfluidrückständen gereinigt werden. Wischen Sie die
Ablagerungen mit Essig und einer Schlauchbürste aus. Achten Sie darauf, daß sich keine Ablagerungen
mehr in der Öffnung befinden.
Reinigung des Heizelements
Das Heizelement sollte regelmäßig alle 30 Betriebsstunden gereinigt werden, um Ablagerungen zu
vermeiden. Verwenden Sie dazu einen geeigneten Nebelmaschinenreiniger, der im Fachhandel erhältlich ist.
Vorgehensweise:
Nebelmaschine entleeren und den Reiniger im Lieferzustand in den Tank schütten. Anschließend an einem
gut belüfteten Ort einige Male die Nebelfunktion der Maschine betätigen. Die Anzahl der benötigten
Wiederholungen hängt vom Verschmutzungsgrad der Verdampfer-Elemente ab. Nach der Anwendung die
Maschine ganz entleeren, den restlichen Reiniger vollständig entnehmen und den Tank gut mit destilliertem
Wasser durchspülen.
Die von uns empfohlenen EUROLITE Nebelfluide sind umwelttechnisch unbedenklich und können über den
Abwasserkanal entsorgt werden.
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre-
her aus dem Gehäuse (gegen den Uhrzeigersinn).
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
9/30
51701980_V_1_0_2643.DOC
Loading...
