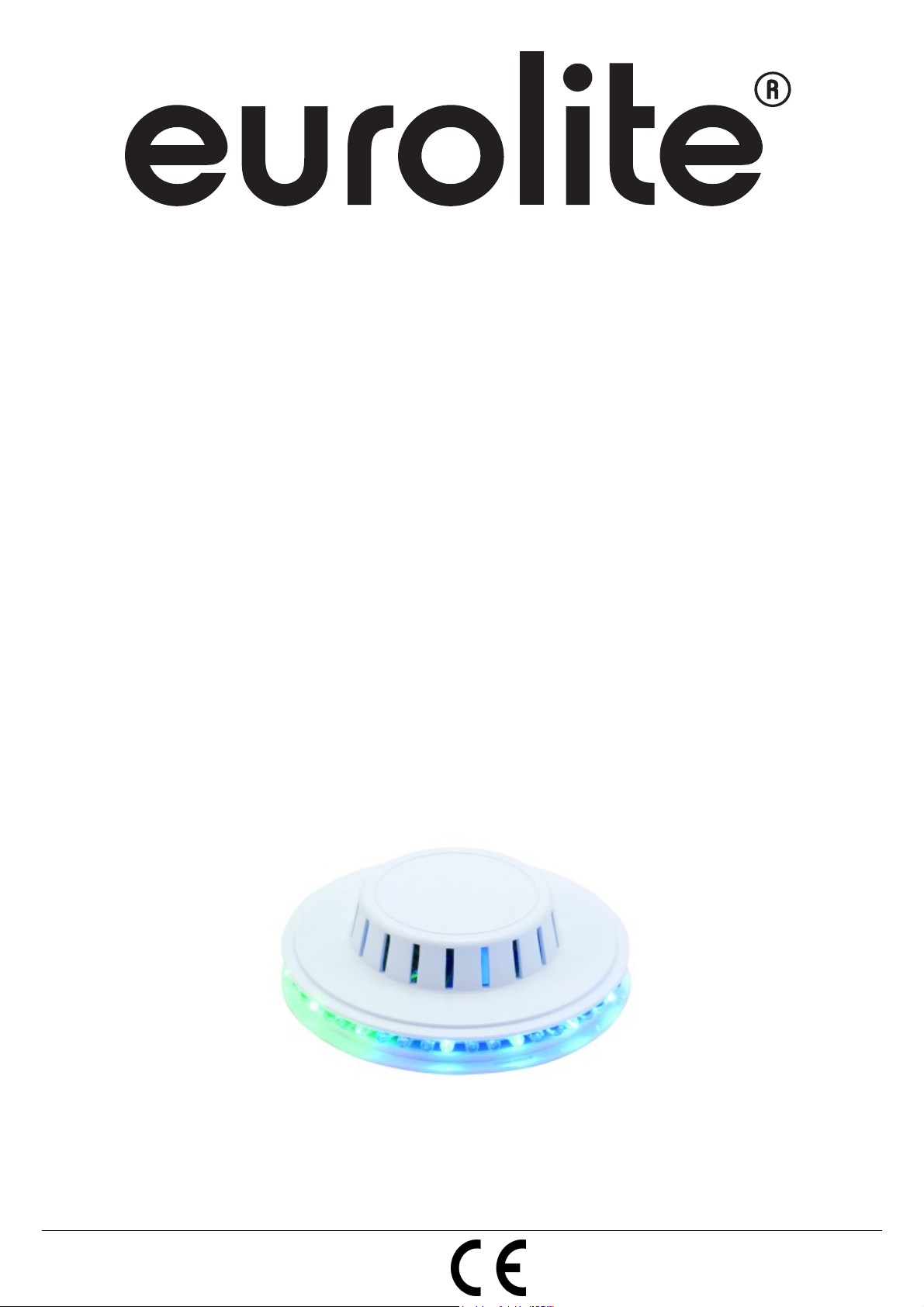

Eurolite LWS-3 User guide

BEDIENUNGSANLEITUNG

USER MANUAL

LED LWS-3 wall light

multicolor

Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!

© Copyright

Nachdruck verboten!

Reproduction prohibited!

MULTI-LANGUAGE-INSTRUCTIONS

Inhaltsverzeichnis

Table of contents

EINFÜHRUNG ................................................................................................................................................... 3

SICHERHEITSHINWEISE ................................................................................................................................. 3

BESTIMMUNGSGEMÄSSE VERWENDUNG .................................................................................................. 4

MONTAGE ........................................................................................................................................................ 5

Befestigung .................................................................................................................................................... 5

Anschluss ans Netz ........................................................................................................................................ 6

REINIGUNG UND WARTUNG .......................................................................................................................... 6

TECHNISCHE DATEN ...................................................................................................................................... 6

INTRODUCTION ............................................................................................................................................... 7

SAFETY INSTRUCTIONS ................................................................................................................................ 7

OPERATING DETERMINATIONS .................................................................................................................... 8

INSTALLATION ................................................................................................................................................ 9

Attachment ..................................................................................................................................................... 9

Connection with the mains ............................................................................................................................. 9

CLEANING AND MAINTENANCE ................................................................................................................. 10

TECHNICAL SPECIFICATIONS ..................................................................................................................... 10

Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers:

50630233, 50630235

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.eurolite.de

00077907.DOC, Version 1.1 2/10

BEDIENUNGSANLEITUNG

LED LWS-3 Wandlicht multicolor

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer de s Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen EUROLITE LED LWS-3 Wandlicht entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie den LED LWS-3 Wandlicht aus der Verpackung.

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die­ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean­spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur errei cht hat!

00077907.DOC, Version 1.1 3/10

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert. Der Netzstecker darf nur an eine
Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Kinder und Laien vom Gerät fern halten!

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um eine ortsfeste Einbauleuchte. Dieses Produkt ist nur für die auf dem
Typenschild angegebene Spannung zugelassen.

Dieses Produkt wurde ausschließlich zur Verwendung in Innenräumen konzipiert und darf nicht in Feucht­räumen installiert werden.

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Das Gerät ist nur zur Decken- oder Wandmontage zugelassen, darf aber nicht im Boden installiert werden.
Die Leuchte darf unter keinen Umständen durch wärmedämmende Abdeckungen, Dampffolien oder ähnliche

Werkstoffe abgedeckt werden. Brandgefahr!
In der direkten Umgebung der eingebauten Leuchte dürfen keine wärmeproduzierende Geräte (z. B.

Heizungsanlage) betrieben werden bzw. Installationen verlaufen (Hei zungsrohre etc.)
Diese Einbauleuchte darf nicht an Möbeln verbaut werden.
Das F-Zeichen bedeutet: Diese Leuchte darf auf normal entflammbaren Oberflächen installiert werden.

Das Bildzeichen
zwischen Lichtaustritt und der zu beleuchteten Fläche darf den angegebenen Wert nicht unterschreiten!

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!

Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen.

---m

bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand

00077907.DOC, Version 1.1 4/10

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden.

MONTAGE

BRANDGEFAHR!

Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand
von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.

Das Gerät kann sowohl an einer Decke als auch an einer Wand installiert werden.

Befestigung

Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.

Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs­freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft
werden, dass das Gerät absolut plan befestigt wurde.

Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff)

wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf
den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von
einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes.

Das Gerät muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete
Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind.

Vorgehensweise:

Schritt 1: An der Bodenplatte des Gerätes befinden sich die Löcher zur Installati on.
Schritt 2: Halten Sie das Gerät mit der Bodenplatte an die Stelle, wo es installiert werden soll.
Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkze ug.
Schritt 4: Bohren Sie die Löcher.
Schritt 5: Schrauben Sie die geeigneten Schrauben fast plan zur Installationsfläche an.
Schritt 6: Hängen Sie das Gerät mit der Bodenplatte in die gewünschte Position.

Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!

00077907.DOC, Version 1.1 5/10

LEBENSGEFAHR!

Anschluss ans Netz

LEBENSGEFAHR!

Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!

Das Gerät muss über eine Lüsterklemme an 230 V angeschlossen werden.

REINIGUNG UND WARTUNG

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ­lich dem autorisierten Fachhandel vorbehalten!

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zu r Verfügung.

TECHNISCHE DATEN

Spannungsversorgung 230 V AC, 50 Hz ~
Gesamtanschlusswert: 6 W
Maximale Umgebungstemperatur Ta:

Maximale Leuchtentemperatur im Beharrungszustand TB:
Mindestabstand zu enflammbaren Oberflächen: 0,5 m

Mindestabstand zum angestrahlten Objekt: 0,1 m
Anzahl LEDs: 48
Maße (LxBxH): 127 x 127 x 40 mm
Gewicht: 0,14 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

17.09.2013 ©

45° C
60° C

00077907.DOC, Version 1.1 6/10

USER MANUAL

LED LWS-3 wall light multicolor

Keep this device away from rain and moisture!

For your own safety, please read this user manual carefully before you initially start-up.

Every person involved with the installation, operation and maintenance of this device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

INTRODUCTION

Thank you for having chosen a EUROLITE LED LWS-3 wall-light. If you follow the instructions given in this
manual, we are sure that you will enjoy this device for a long period of time.

Unpack your LED LWS-3 wall-light.

CAUTION!

SAFETY INSTRUCTIONS

CAUTION!

Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!

This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.

Important:

Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.

If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.

00077907.DOC, Version 1.1 7/10

Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.

This device falls under protection-class II and features a protective insulation. The voltage and frequency
must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the
destruction of the device and to mortal electrical shock.

The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.

There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.

Keep away children and amateurs!

OPERATING DETERMINATIONS

This device is a recessed luminaire for fixed installations. This product is only allowed to be operated with
the voltage given on the type plate.

This product was designed for indoor use only. The device must never be installed in damp rooms.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation

(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
The device is only allowed for ceiling or wall installation, but must not be installed in the ground.
This luminaire must never be covered by insulation material, vapour foils or similar building material. Danger

of burning!
Never operate heat-emitting devices (e.g. heating system) next to the installed luminaire. Do not install the

luminaire in the neighbourhood of heat-emitting installations (e.g. heating tubes).
This recessed luminaire must never be installed at furniture.
The F-symbol means: this device can be installed on normal inflammable surfaces.

The symbol
between light-output and the illuminated surface must be more than the given value.

Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,

moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!

This device must never be operated or stockpiled in sourroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks.

Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported. Make sure that you pack the device in

the original state.

---m

determines the minimum distance from lighted objects. The minimum distance

00077907.DOC, Version 1.1 8/10

Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer

damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short­circuit, burns, electric shock, crash etc.

INSTALLATION

DANGER OF FIRE!

When installing the device, make sure there is no highly-inflammable
material (decoration articles, etc.) within a distance of min. 0.5 m.

The device can be installed on the wall or ceiling.

Attachment

Before attaching the device, make sure that the installation area can hold a minimum point load of 5 times
the device's weight.

The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant
location. Make sure that the device is installed absolutely planar by using a water-level.

The device must be installed out of the reach of people.
The device must always be installed via all fixation holes. Do only use appropriate screws and make sure

that the screws are properly connected with the ground.
The durability of the installation depends very much on the material used at the installation area (building

material) such as wood, concrete, gas concrete, brick etc. This is why the fixing material must be chosen to
suit the wall material. Always ask a specialist for the correct plug/screw combination indicating the maximum
load and the building material.

Procedure:

Step 1: On the baseplate, there are the holes for the installation.
Step 2: Hold the baseplate onto the location where the device is to be installed.
Step 3: Mark the boreholes with a pen or a suitable tool.
Step 4: Drill the holes and screw the appropriate screws into the installation surface until almost plane.
Step 5: Hold the baseplate in the desired position and hang it onto the screws.

Before taking into operation for the first time, the installation has to be approved by an expert!

DANGER TO LIFE!

Connection with the mains

The device must be connected to 230 V over a lustre terminal.

DANGER TO LIFE!

The electric connection must only be carried out by a qualified electrician!

00077907.DOC, Version 1.1 9/10

CLEANING AND MAINTENANCE

We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!

There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.

Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.

TECHNICAL SPECIFICATIONS

Power supply: 230 V AC, 50 Hz ~
Power consumption: 6 W
Maximum ambient temperature Ta:

Maximum housing temperature TB (steady state):
Min. distance from flammable surfaces: 0.5 m

Min. distance to lighted object: 0.1 m
Number of LEDs: 1
Dimensions (LxWxH): 127 x 127 x 40 mm
Weight: 0.14 kg

Please note: Every information is subject to change without prior notice. 17.09.2013 ©

45° C
60° C

00077907.DOC, Version 1.1 10/10
