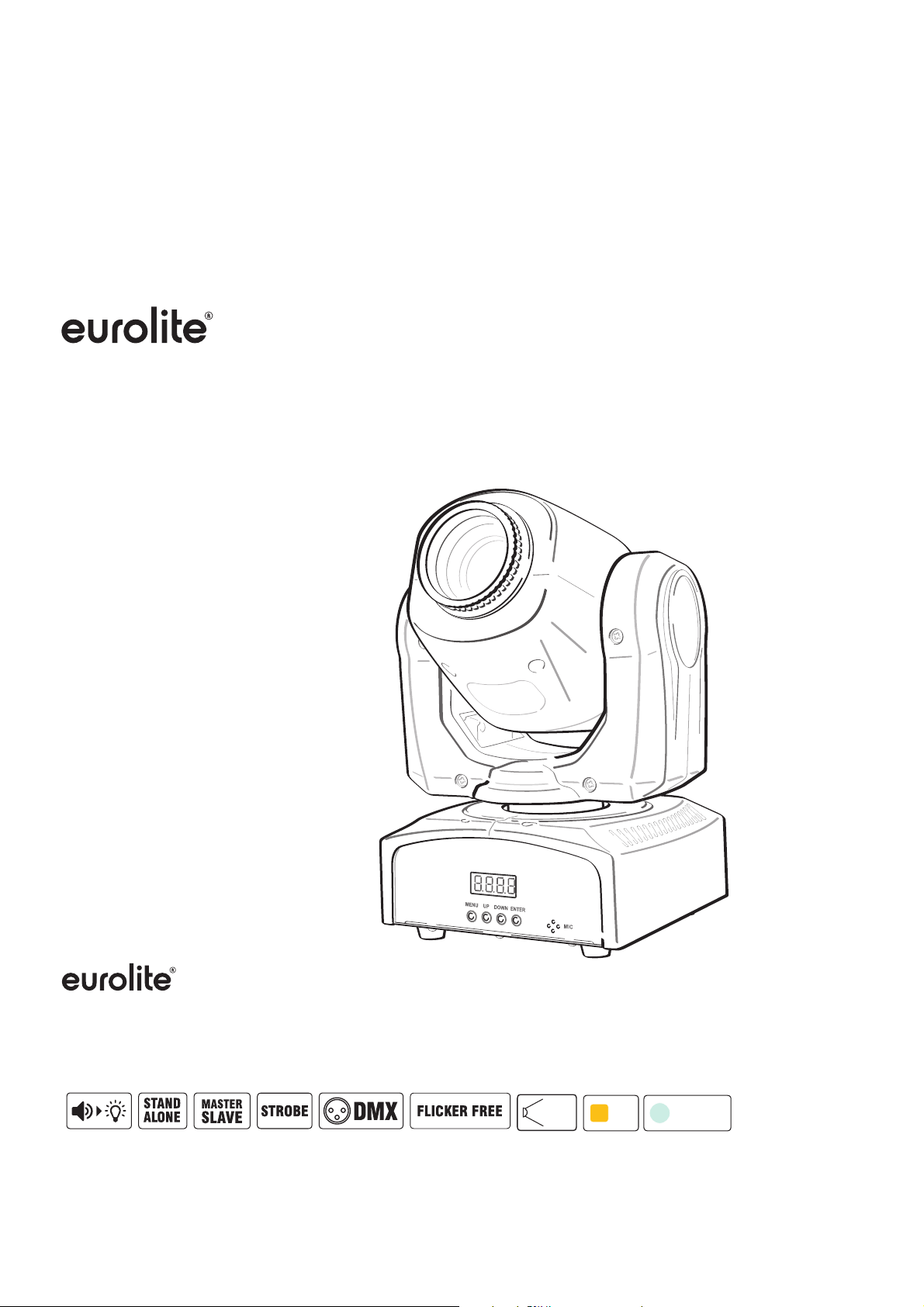

Page 1
LED
TMH-S30
Moving Head Spot
Bedienungsanleitung
User manual
LED TMH-S30 Moving Head Spot
Aparter Moving-Head-Spot mit 30-W-LED, Gobos und Farbrad
Distinctive Moving Head Spot with 30 W LED, gobos and color wheel
No. 51786070
www.eurolite.de
8°
COB
LED
COLD WHIT E
LED
Page 2
Inhaltsverzeichnis/Table of content
EINFÜHRUNG .................................................................................................................................................... 3
Produktmerkmale ........................................................................................................................................... 3
SICHERHEITSHINWEISE .................................................................................................................................. 3
GERÄTEBESCHREIBUNG ............................................................................................................................... 6
INSTALLATION ................................................................................................................................................. 7

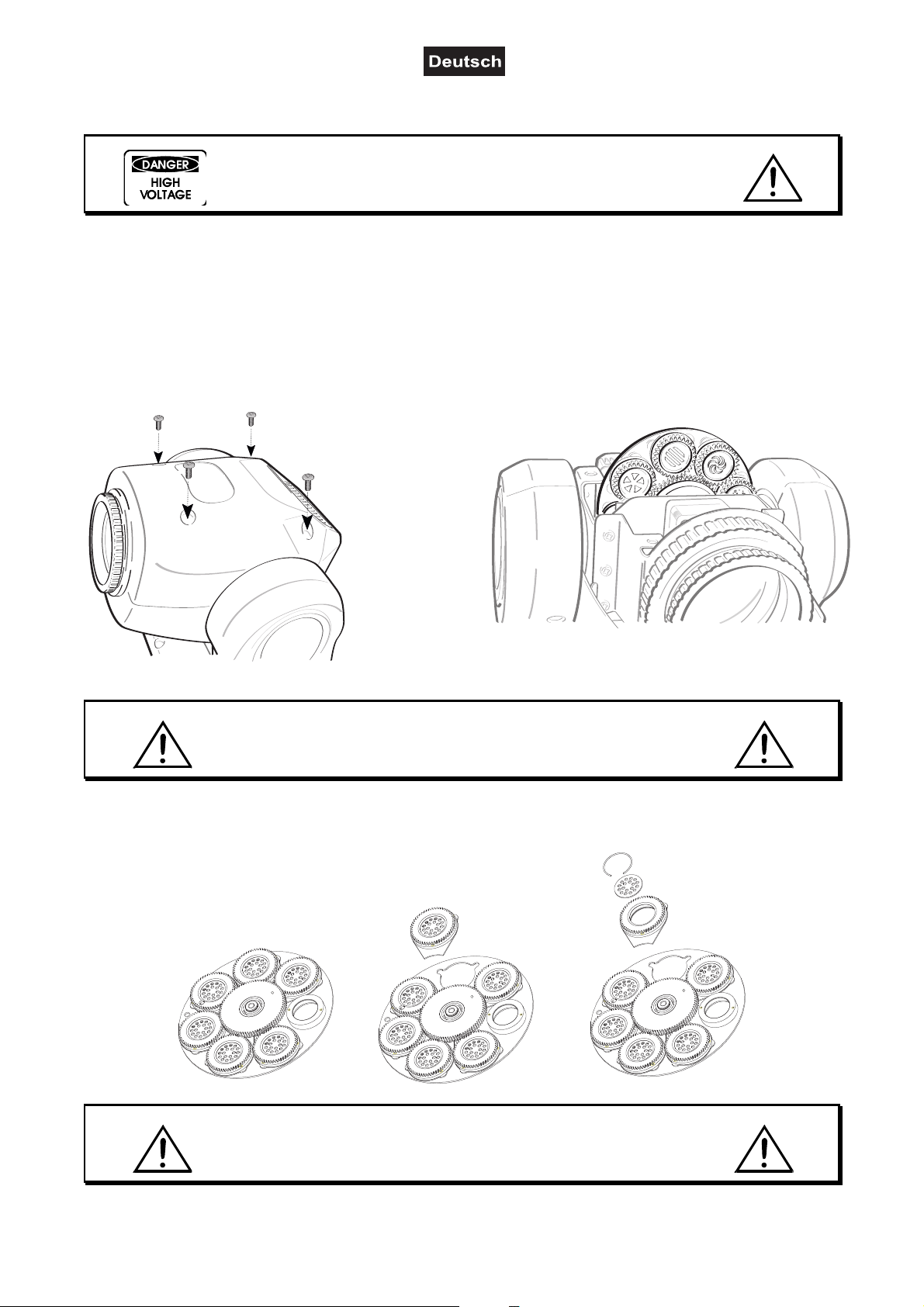

Einsetzen/Austauschen von Gobos ............................................................................................................... 8
ANSCHLÜSSE ................................................................................................................................................... 9

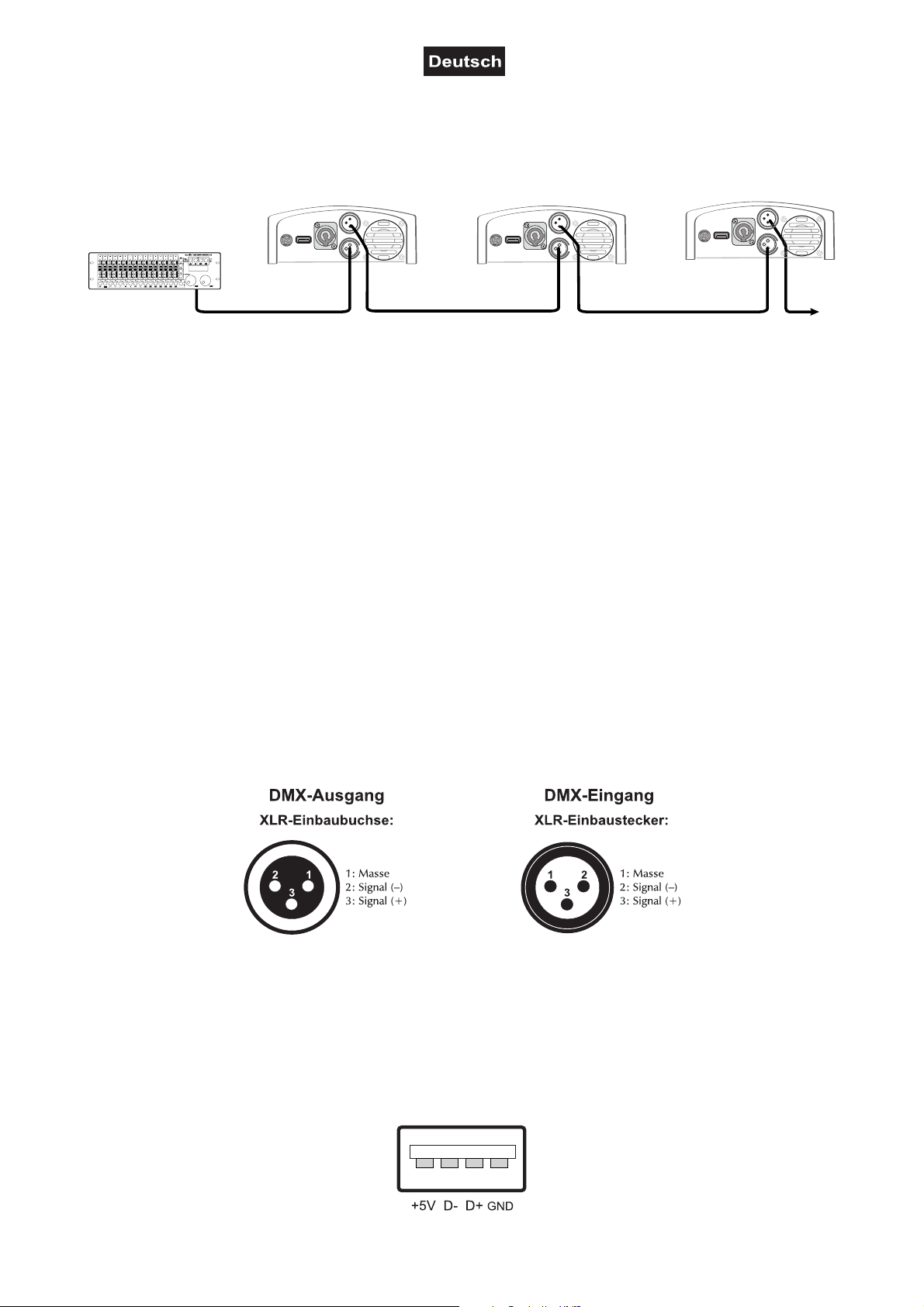

Anschluss an den DMX512-Controller / Verbindung Gerät – Gerät .............................................................. 9
DMX512-Ansteuerung.................................................................................................................................... 9
Drahtlose DMX-Übertragung mit QuickDMX ................................................................................................. 9
Anschluss ans Netz ...................................................................................................................................... 10
Standalone-Betrieb ...................................................................................................................................... 10
Master/Slave-Betrieb .................................................................................................................................... 10
BEDIENUNG ....................................................................................................................................................10
Menüstruktur ................................................................................................................................................ 10
DMX-Betrieb ................................................................................................................................................. 12
Funktionen im DMX-Betrieb ......................................................................................................................... 12
REINIGUNG UND WARTUNG .........................................................................................................................14
Sicherungswechsel ...................................................................................................................................... 14
UMWELTSCHUTZ ...........................................................................................................................................14
TECHNISCHE DATEN .....................................................................................................................................15
Zubehör ........................................................................................................................................................ 15
INTRODUCTION ..............................................................................................................................................16
Product features ........................................................................................................................................... 16
SAFETY INSTRUCTIONS ...............................................................................................................................17
DESCRIPTION OF THE DEVICE ....................................................................................................................19
INSTALLATION ...............................................................................................................................................20

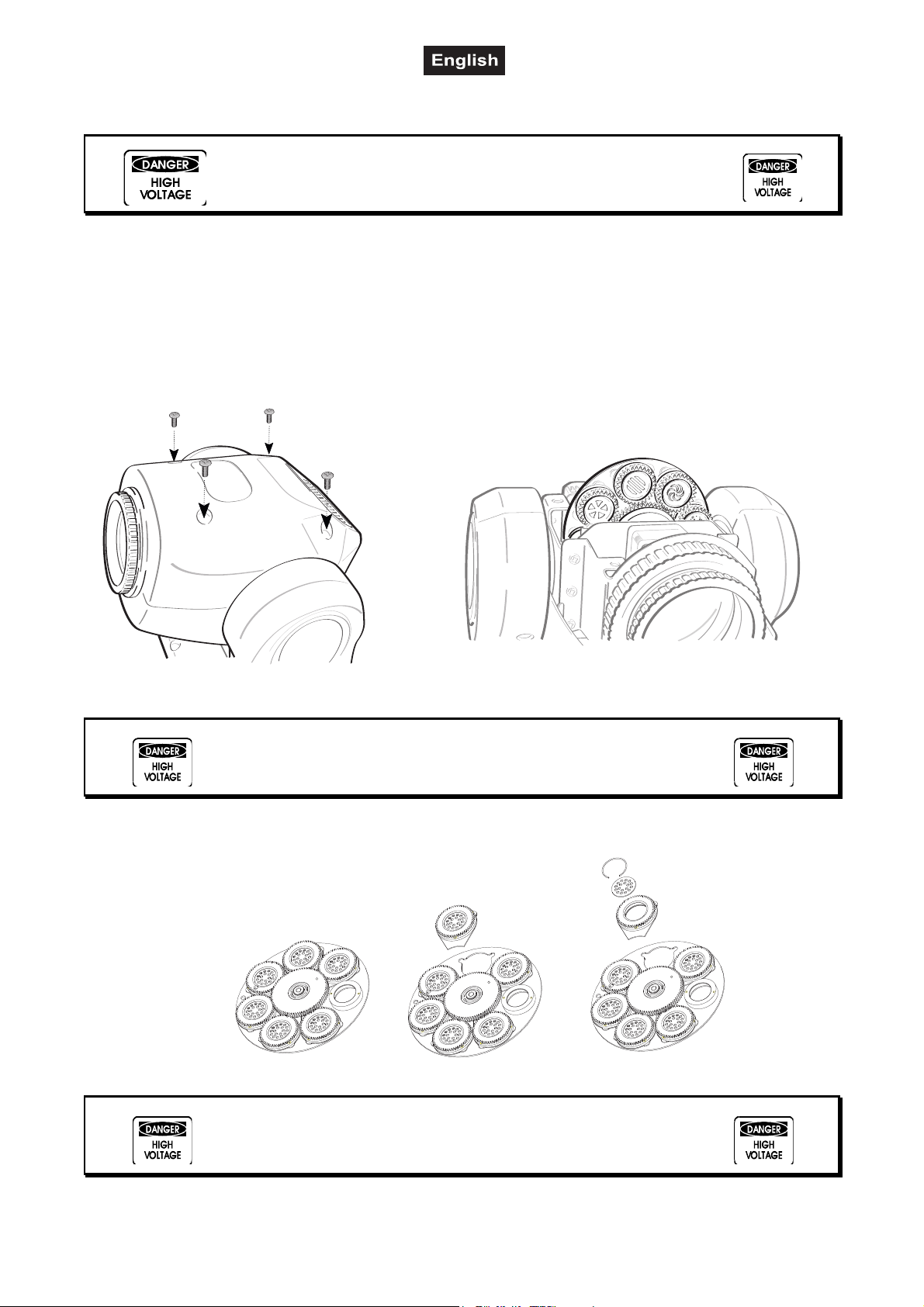

Inserting/Exchanging gobos ......................................................................................................................... 21
CONNECTIONS ...............................................................................................................................................22
DMX512 connection / connection between fixtures ..................................................................................... 22
DMX512 control ........................................................................................................................................... 22
Wireless DMX transmission with QuickDMX ............................................................................................... 22
Connection to the mains .............................................................................................................................. 23
Stand-alone operation .................................................................................................................................. 23
Master/Slave operation ................................................................................................................................ 23
OPERATION ....................................................................................................................................................23
Menu structure ............................................................................................................................................. 23
DMX operation ............................................................................................................................................. 25

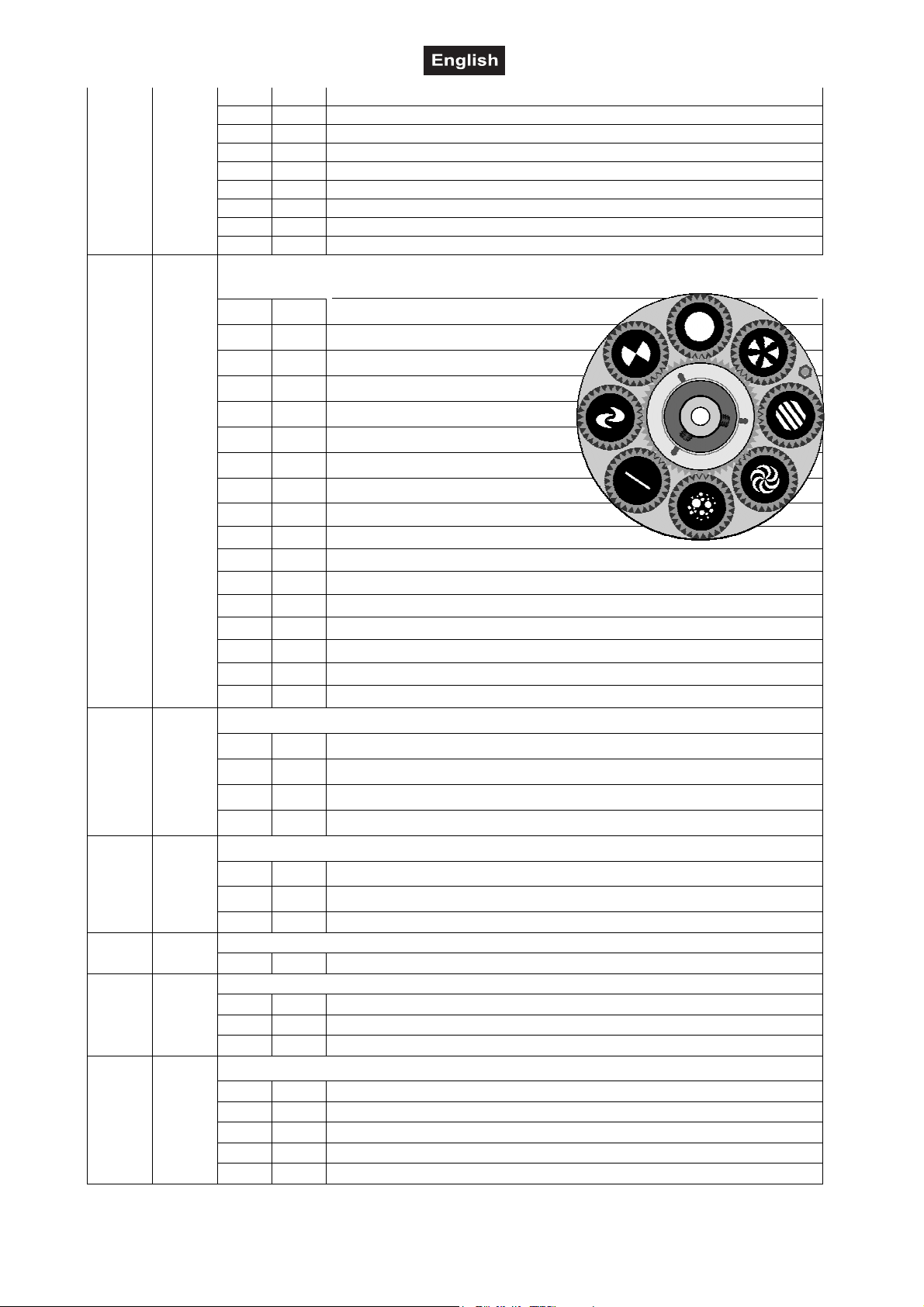

Functions in DMX mode ............................................................................................................................... 25
CLEANING AND MAINTENANCE ..................................................................................................................27
Replacing the fuse ....................................................................................................................................... 27
PROTECTING THE ENVIRONMENT ..............................................................................................................27
TECHNICAL SPECIFICATIONS ......................................................................................................................28
Accessories .................................................................................................................................................. 28
Diese Bedienungsanleitung gilt für die Artikelnummer: /This user manual is valid for the article number:
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de
51786070
2/28
Page 3
BEDIENUNGSANLEITUNG
LED TMH-S30 Moving Head Spot
GEFAHR! Elektrischer Schlag durch Kurzschluss
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie
das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.
Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch
wichtige Hinweise für den korrekten Betrieb.
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Wenn Sie nachfolgende
Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Produktmerkmale
Aparter Moving-Head-Spot mit 30-W-LED, Gobos und Farbrad
• Eine leistungsstarke 30-W-COB-LED in kaltweiß
• Positionierung innerhalb 540° PAN und 180° TILT
• Exakte Positionierung durch 16-Bit-Auflösung der PAN/TILT-Bewegung
• Auto-, Musik-, Master/Slave- und DMX-Modus
• Integrierte Showprogramme im Auto- und Musikmodus
• 10 oder 12 DMX-Kanäle wählbar
• 7 dichroitische Farben plus weiß
• Rainbow-Effekt mit variabler Geschwindigkeit
• Rotierendes Gobo-Rad mit 7 rotierenden Gobos plus offen
• Mit Gobo-Shake Funktion
• Slot-In-Gobo-System für Gobowechsel ohne Werkzeug
• Strobe-Effekt mit variabler Geschwindigkeit
• Elektronischer Dimmer
• Manueller Fokus
• Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite
• Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör)
• Musiksteuerung über eingebautes Mikrofon; Empfindlichkeit einstellbar
• Lüftergekühlt
• Control-Board mit 4-stelligem LED-Display zur Einstellung der DMX-Startadresse, PAN-/TILT-
Reverse, Programm, Reset
• Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt
• Zusätzliche Gummifüße wenn der Spot auf den Boden gestellt werden soll
3/28
127079.docx, Version 1.0
Page 4
SICHERHEITSHINWEISE
WARNUNG!
Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser
Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.
Verwendungszweck
• Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative
Lichteffekte erzeugen lassen. Das Gerät ist für professionelle Anwendungen im Bereich der
Veranstaltungstechnik vorgesehen (z. B. auf Bühnen). Es ist nicht für die Raumbeleuchtung in Haushalten
geeignet.
• Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch
Nichtbeachten dieser Anleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden wird
keine Haftung übernommen.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung und es erlischt jeder
Garantieanspruch.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts nicht gestattet und
hat den Verfall der Garantieleistung zur Folge.
Gefahr durch Elektrizität
• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Benutzen Sie es nicht im Freien. Setzen Sie
es niemals Regen oder Feuchtigkeit aus. Bewahren Sie es nicht in feuchten Räumen auf.
• Um Stromschläge zu vermeiden, niemals irgendeinen Teil des Produkts öffnen. Im Geräteinneren befinden
sich keine vom Benutzer zu wartende Teile.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an, deren Spannung und
Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen
Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit einem Schutzkontakt
ausgestattet ist, muss er an eine Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie
niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu
Verletzungen des Benutzers führen.
• Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker schnell ziehen können.
• Fassen Sie den Netzstecker niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht.
• Das Netzkabel darf nicht geknickt oder gequetscht werden. Halten Sie es von heißen Oberflächen und
scharfen Kanten fern.
• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Trennen Sie das Gerät vom Stromnetz bei längerem Nichtgebrauch, bevor Sie es reinigen und wenn
Gewitter auftreten.
• Setzen Sie das Gerät keinen hohen Temperaturen, direktem Sonnenlicht, Tropf- oder Spritzwasser,
starken Vibrationen sowie hohen mechanischen Beanspruchungen aus. Benutzen Sie das Gerät nicht in
tropischem Klima.
• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände sowie offene Brandquellen wie brennende Kerzen
auf oder direkt neben dem Gerät ab.
• Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können, insbesondere Metallteile.
• Lassen Sie Reparaturen am Gerät oder am Netzkabel nur von qualifiziertem Fachpersonal durchführen.
Reparaturen müssen durchgeführt werden, wenn sichtbare Schäden am Gerät oder am Netzkabel
vorhanden sind, Flüssigkeiten oder Objekte in das Gerät gelangt sind, das Gerät Regen ausgesetzt war,
das Gerät heruntergefallen ist oder wenn Funktionsstörungen auftreten.
• Die Reinigung beschränkt sich auf die Oberfläche. Dabei darf keine Feuchtigkeit in Anschlussräume oder
an Netzspannung führende Teile gelangen. Wischen Sie das Produkt nur mit einem fusselfreien,
angefeuchteten Tuch ab. Niemals Lösungsmittel oder scharfe Reinigungsmittel verwenden.
Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit
• Das Gerät ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. Lassen Sie
Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und
geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen
das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder
angeleitet werden.
4/28
127079.docx, Version 1.0
Page 5
Warnung vor Verbrennung und Brand
• Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals
außerhalb dieses Temperaturbereichs.
• Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 60°C betragen. Vermeiden Sie den Kontakt mit
Personen oder Gegenständen.
• Der Mindestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät über das Bildzeichen
angegeben: .
---m
• Halten Sie das Gerät vor leicht entflammbaren Materialien fern. Platzieren Sie es so, dass im Betrieb eine
ausreichende Luftzirkulation gewährleistet ist. Das Gerät muss einen Mindestabstand von 50 cm zu
angrenzenden Flächen haben und die Lüftungsöffnungen am Gehäuse dürfen auf keinen Fall abgedeckt
werden.
Warnung vor Verletzungen
• Nicht direkt in die Lichtquelle blicken. Personen mit lichtempfindlicher Epilepsie könnten epileptische
Anfälle erleiden oder bewusstlos werden.
• Stellen Sie sicher, dass das Gerät fachgerecht und sicher aufgestellt oder befestigt ist und nicht
herunterfallen kann. Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften
insbesondere die Bestimmungen der EN 60598-2-17.
• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine ausreichende
Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße
Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher-
heitsvorkehrungen verursacht werden.
• Bei einer Montage über Kopf ist das Gerät immer durch eine zweite Befestigung (z. B. Fangseil oder
Fangnetz) zu sichern.
• Während Montage- und Wartungsarbeiten muss der Bereich unterhalb des Geräts abgesperrt sein.
• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.
Vorsicht - Sachschäden
• Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an.
• Lichteffekte sind generell nicht für den Dauerbetrieb konzipiert. Längere Betriebszeiten sollten immer durch
Pausen unterbrochen werden, um die Lebensdauer des Geräts zu erhöhen.
• Vermeiden Sie es das Gerät in kurzen Intervallen ein- und auszuschalten. Dadurch reduziert sich die
Lebensdauer des Geräts erheblich.
• Nehmen Sie das Gerät niemals gleich in Betrieb, nachdem es starken Temperaturschwankungen
ausgesetzt wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.
Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser
verdunstet ist.
• Benutzen Sie die Originalverpackung, um das Gerat bei Transport und Lagerung optimal vor
Erschütterungen, Staub und Feuchtigkeit zu schützen.
• Wenn am Gerät ein Etikett mit Seriennummer angebracht ist, darf dieses nicht entfernt werden, da
ansonsten der Garantieanspruch erlischt.
• Das Gerät darf niemals am Projektorkopf angehoben werden, da ansonsten die Mechanik beschädigt
werden könnte.
5/28
127079.docx, Version 1.0
Page 6

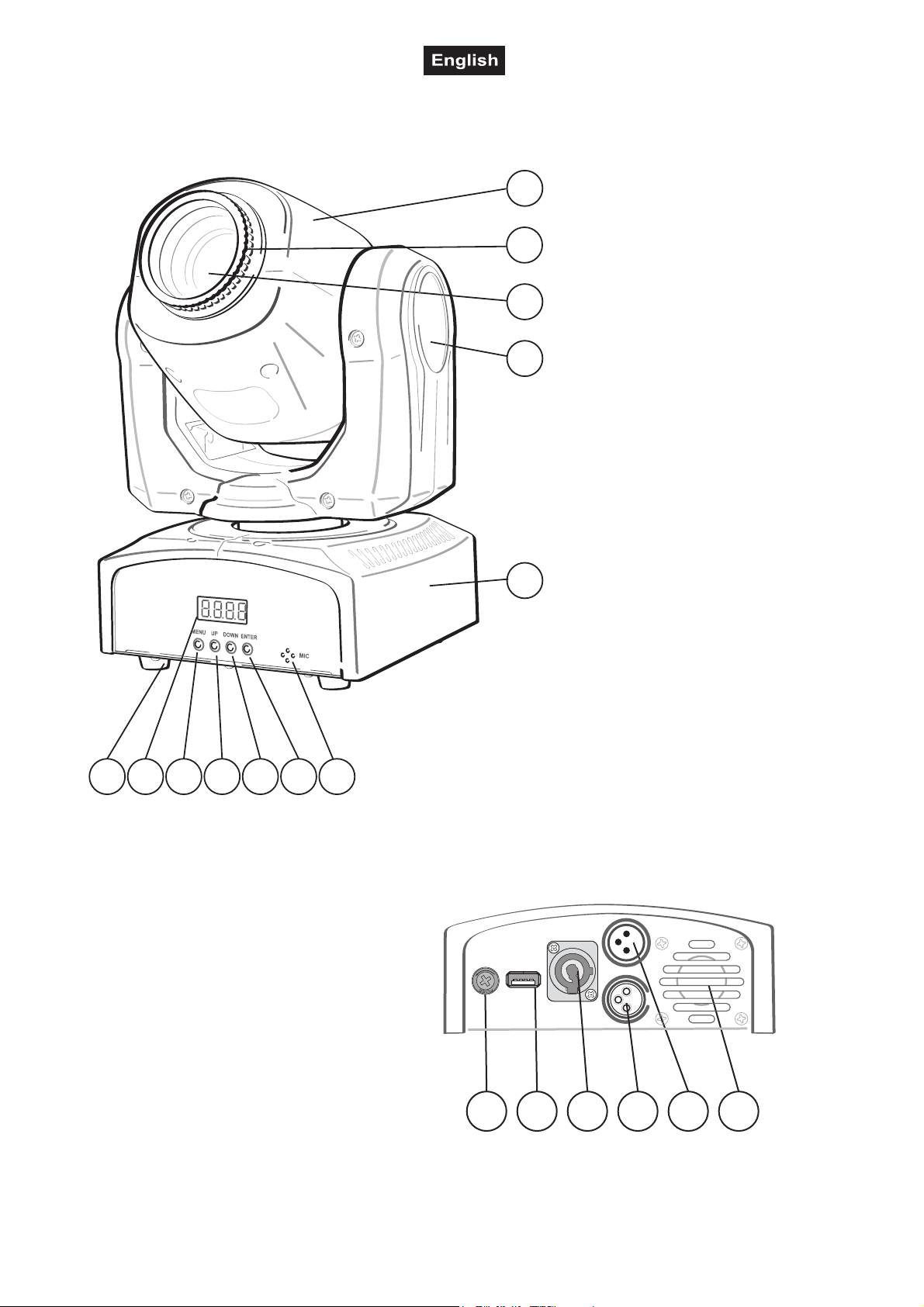

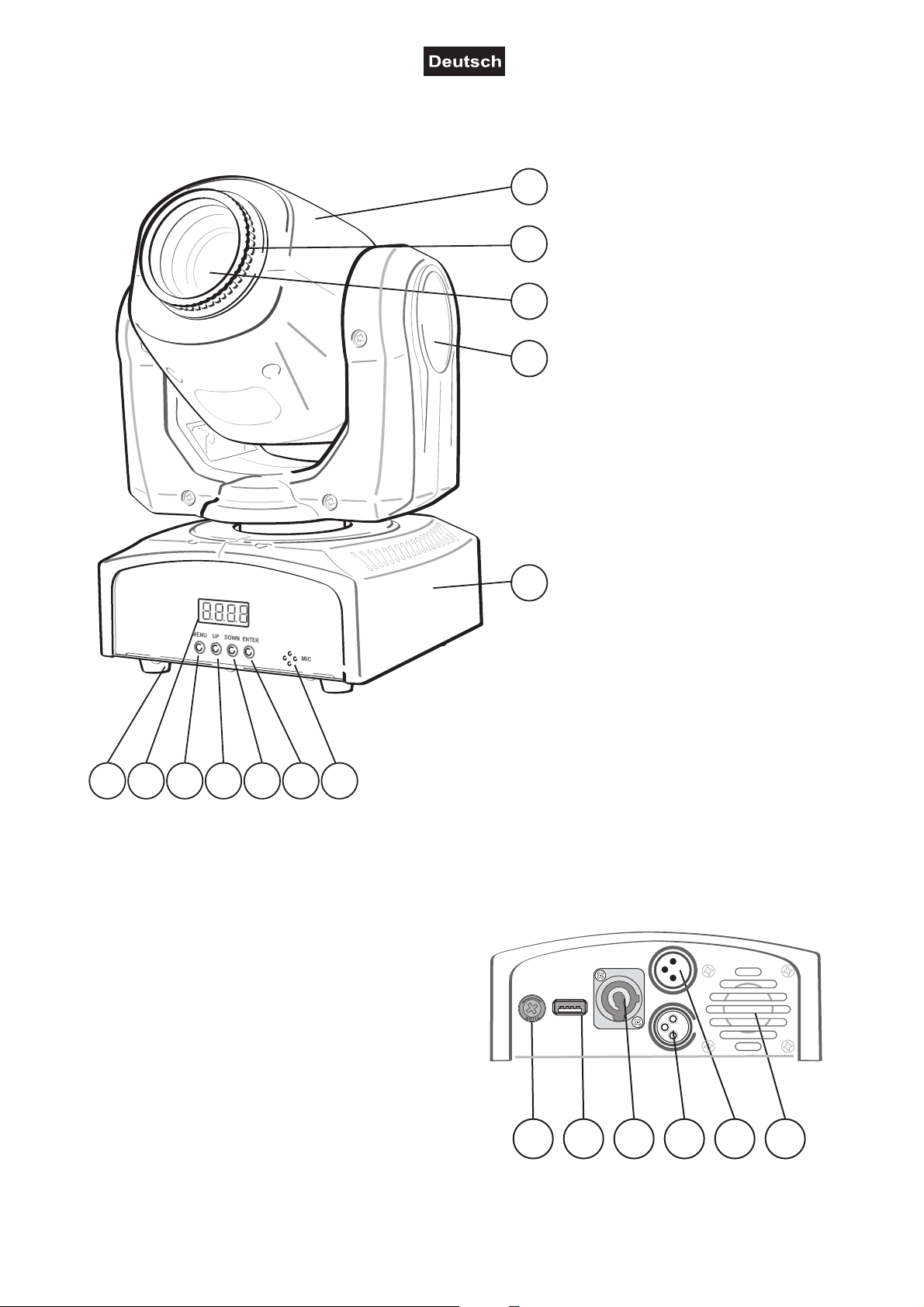

GERÄTEBESCHREIBUNG
1
2
3
4
(1) Projektorkopf
(2) Manueller Fokus
(3) Linse/LED
(4) Projektorarm
(5) Base
(6) Gummifuß
(7) LED-Display
(8) Menu-Taste
(9) Up-Taste
6 7 8 9 10
(10) Down-Taste
(11) Enter-Taste
5
1211
(12) Mikrofon
(13) Sicherungshalter
(14) USB-Anschluss für QuickDMX-Empfänger
(15) Spannungsversorgungseingang
(16) DMX-Eingang
(17) DMX-Ausgang
(18) Lüftungsgitter
16 17 1813 14 15
6/28
127079.docx, Version 1.0
Page 7
INSTALLATION
WARNUNG! Verletzungsgefahr durch Herabfallen
Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!
Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage
darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften
hierfür vertraut ist.

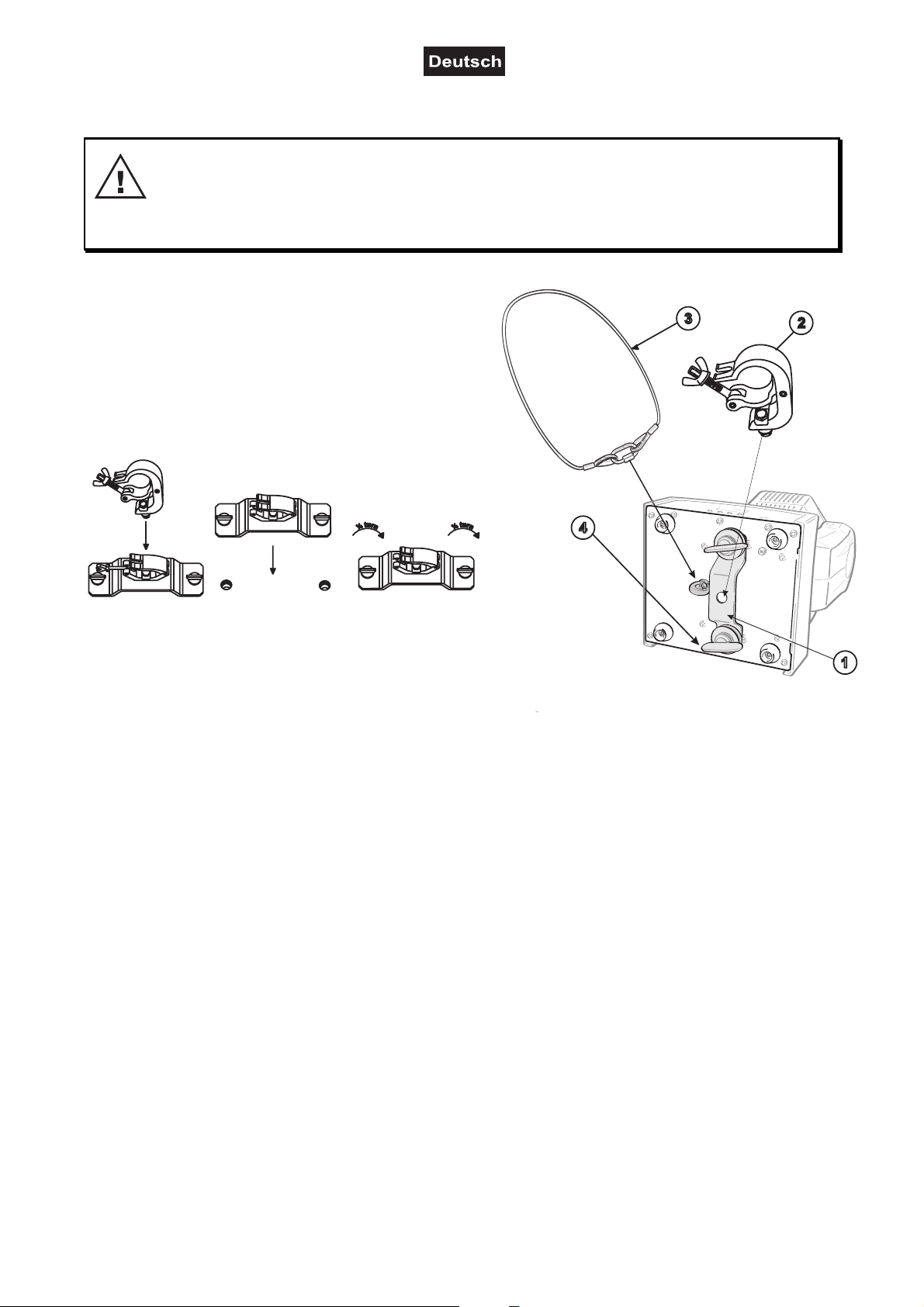

(1) Omega-Halter
(2) Haken
(3) Sicherheitsfangseil
(4) Schnellverschluss
4
Das Gerät kann auf dem Boden aufgestellt oder an einer Traverse oder einer anderen geeigneten Struktur
befestigt werden. Die Montage darf niemals freischwingend erfolgen.
1 Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
2 Sperren Sie den Arbeitsbereich während der Montage und arbeiten Sie von einer stabilen Plattform aus.
3 Verwenden Sie Montagematerial, das für die Struktur geeignet ist und die Last des Geräts tragen kann.
Geeignetes Montagematerial finden Sie im Abschnitt „Zubehör“. Bitte beachten Sie auch die
Installationshinweise auf der Unterseite der Base. Verschrauben Sie einen Haken über eine M10Schraube und selbstsichernde Mutter mit dem Omega-Halter. Führen Sie die beiden Schnellverschlüsse
des Omega-Halters in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die
Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest.
4 Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung zusätzlich ab.
Diese zweite Aufhängung muss auf Grundlage der aktuellsten Arbeitsschutzbestimmungen ausreichend
dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation
herabfallen kann. Für die Befestigung eines Fangseils muss zuerst die beigelegte Öse am Gerät montiert
werden. Hängen Sie das Schnellverschlussglied in die Öse ein. Führen Sie das Sicherungsseil über die
Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied
ein und ziehen Sie die Sicherungsmutter gut fest. Befestigen Sie das Sicherungsseil so, dass der
Fallweg des Geräts nicht mehr als 20 cm betragen kann.
5 Beachten Sie bitte bei der vertikalen Installation im Trussing, dass der Omega-Halter immer parallel zum
Trussing verläuft.
6 Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion,
Verformung und Lockerung zu vermeiden.
3
2
1
7/28
127079.docx, Version 1.0
Page 8
Einsetzen/Austauschen von Gobos
LEBENSGEFAHR!
Gobos nur bei ausgeschaltetem Gerät austauschen
Netzstecker ziehen!
Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos
ausgetauscht werden sollen, gehen Sie wie folgt vor:
1. Öffnen Sie den Moving-Head-Kopf über die vier Schrauben (Siehe Grafik 1).
2. Entfernen Sie vorsichtig das Goborad (Siehe Grafik 2).
Grafik 1
Grafik 2
ACHTUNG!
Niemals die Schrauben der rotierenden Gobos lösen,
da ansonsten die Kugellager geöffnet werden!
Entfernen Sie den Sprengring mit einem geeigneten Werkzeug. Entnehmen Sie das Gobo und setzen Sie
das neue Gobo ein. Drücken Sie den Sprengring zusammen und setzen Sie ihn vor das Gobo.
Hinweis!
Slot In Gobo-System für Gobowechsel ohne Werkzeug!
Einsetzen/Austauschen der Gobos wie oben beschrieben.
8/28
127079.docx, Version 1.0
Page 9
ANSCHLÜSSE

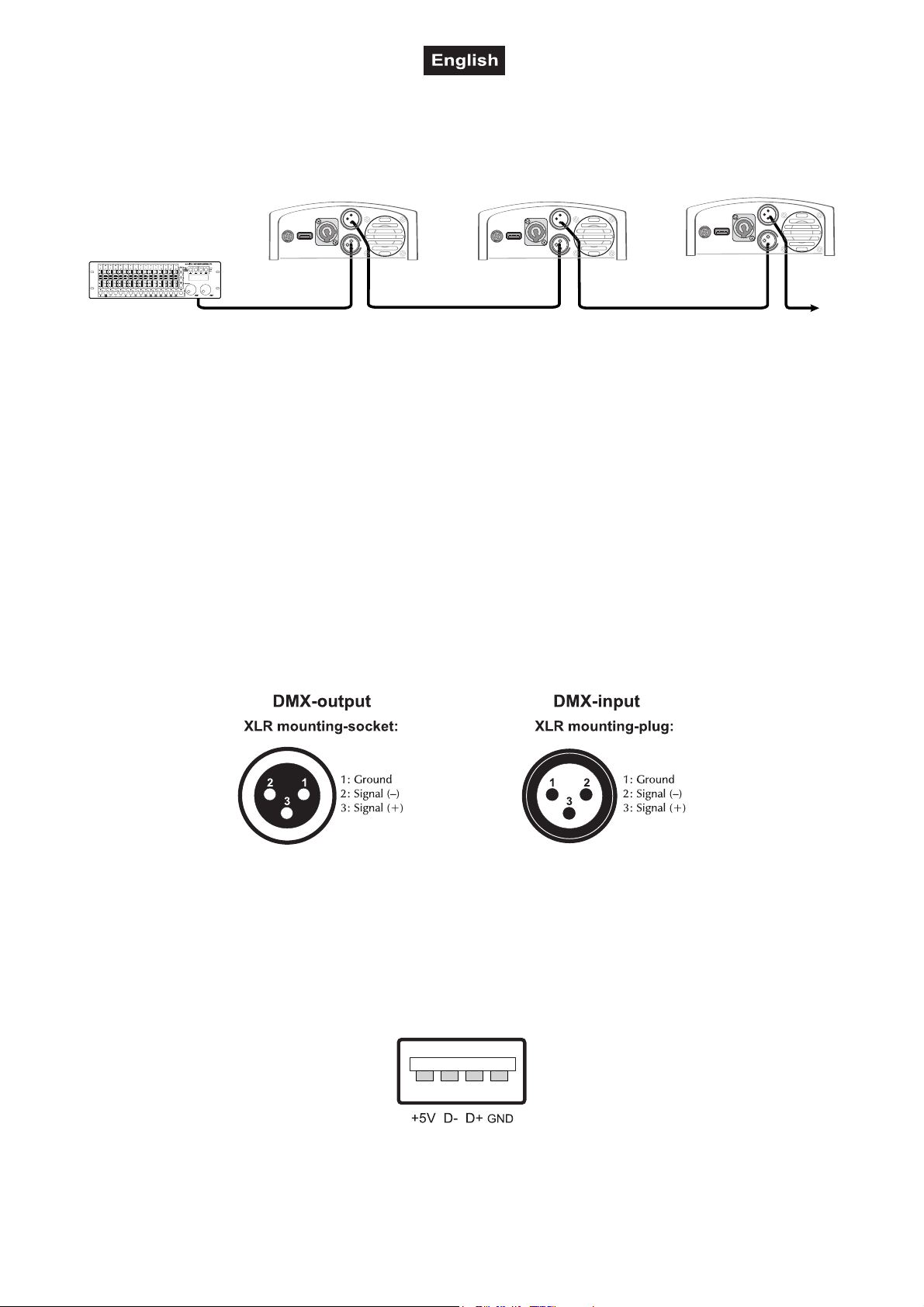

Anschluss an den DMX512-Controller / Verbindung Gerät – Gerät
DMX-Controller
Program
Chase32 Step100
Gerät 1
Startadresse 1
Gerät 2
Startadresse 13
Gerät 3
Startadresse 25
Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die
Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt die Bedienungsanleitung des verwendeten Controllers beachten.
DMX512-Ansteuerung
Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2 Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Belegung der XLR-Verbindung:
Drahtlose DMX-Übertragung mit QuickDMX
Das Gerät verfügt über einen weiteren DMX-Eingang für einen QuickDMX-Empfänger (separat erhältliches
Zubehör). Über diesen Anschluss lässt sich ein DMX-Steuersignal drahtlos auf das Gerät übertragen. Der
Anschluss ist als USB-Buchse ausgeführt, die die benötigte Betriebsspannung von 5 V für den Empfänger
zur Verfügung stellt. Durch den Einsatz der QuickDMX-Funkstrecke entfällt die aufwändige Verkabelung
zwischen dem DMX-Lichtsteuergerät und dem Gerät.
Belegung der USB-Buchse:
9/28
127079.docx, Version 1.0
Page 10
Anschluss ans Netz
Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.
1 Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete
Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet.
2 Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose.
3 Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort
verwenden Sie eine schaltbare Steckdose.
Standalone-Betrieb
Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED TMH-S30
vom Controller und rufen Sie das vorprogrammierte Programm auf. Bitte beachten Sie weitere Hinweise
unter Menüstruktur.
Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Master-Gerät
gesteuert werden.
An der Rückseite des Gerätes befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker
(DMX In), über die sich mehrere Geräte miteinander verbinden lassen.
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als
Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät
verbunden werden. Stecken Sie das DMX-Kabel in die DMX OUT-Buchse und verbinden Sie es mit dem
DMX IN-Stecker des nächsten Gerätes.
Definieren Sie das Master-Gerät mit MAST und stellen Sie den gewünschten Master-Modus „Auto“ oder
„Soun” ein. Stellen Sie bei allen Slave-Geräten den gewünschten Slave-Modus „SL 1“ oder „SL 2“ ein. Bitte
beachten Sie weitere Hinweise unter Menüstruktur.
BEDIENUNG
Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den
Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert.
Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über
einen handelsüblichen DMX-Controller betrieben werden.
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED TMH-S30 MovingHead Spot den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach
betriebsbereit.
Stellen Sie den Fokus durch Drehen der Objektivlinse ein, um die Projektion scharf zu stellen.
Menüstruktur
Drücken Sie die Menu-Taste, so dass sich das Display einschaltet. Durch Drücken der Menu-Taste können
Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die EnterTaste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern. Bestätigen Sie jede
Änderung durch Drücken der Enter-Taste. Der jeweilige Modus kann durch die Menu-Taste verlassen
werden. Die jeweiligen Funktionen werden im Folgenden beschrieben.
Je nach Einstellung, erlischt nach 10 Sekunden Untätigkeit das Display. Drücken Sie irgendeine Taste, dann
steht es wieder zur Verfügung.
10/28
127079.docx, Version 1.0
Page 11
Hauptmenü
Untermenü
Funktion
Addr
CHnd
SLnd
SHnd
Soud
SEnS
blnd
LEd
dISP
rPAn
rTIL
rESt
TEMP
A001~ A512 Einstellen der DMX-Startadresse
10 CH/ 12 CH Auswählen des DMX-Kanal-Modus
MAST/SL 1/SL 2 Master-/Slave-Einstellung
SH0/SH1/SH2/SH3 Auto Programm SH0 – SH3
On/oFF Musiksteuerung
0 - 100 Mikrofonempfindlichkeit
blAC/Auto/Soun/HoLd Auto-Modus wenn kein DMX
ON / OFF Display-Abschaltung
No/Yes Display-Umkehrung um 180°
No/Yes
No/Yes
PAN/TILT-Umkehr
No/Yes Reset
Zeigt die Innentemperatur des Gerätes an
Addr / Einstellen der DMX-Startadresse
Mit dieser Funktion können Sie die gewünschte DMX-Startadresse über das Control Board einstellen.
CHnd / Manuelle Einstellung der Kanäle
Mit dieser Funktion lässt sich der gewünschte DMX-Kanal-Modus einstellen.
SLnd / Master- / Slave Einstellung
Mit dieser Funktion können Sie das Gerät als Master- oder Slave-Gerät definieren. Sie haben die Wahl
zwischen 2 unterschiedlichen Slave-Einstellungen.
SL 1 = Synchrone Bewegung, SL 2 = Asynchrone Bewegung
SHnd / Auto Programm
Automatisches Programm (SH0 – SH3)
Mit dieser Funktion lassen sich 4 unterschiedliche interne Programme aufrufen.
Soud / Musiksteuerung
Mit dieser Funktion lässt sich das interne Programm aufrufen und musikgesteuert abspielen.
SEnS / Mikrofonempfindlichkeit
Mit dieser Funktion lässt sich die Mikrofonempfindlichkeit zwischen 0 % und 100 % einstellen.
blnd / Auto-Modus wenn kein DMX
Mit dieser Funktion lassen sich verschiedene Modi einstellen, wenn kein DMX-Signal empfangen wird.
LEd / Display-Abschaltung
Mit dieser Funktion lässt sich das Display abschalten: On bleibt das Display an; OFF geht das Display nach
10 Sekunden aus.
dISP / Display-Umkehrung
Mit dieser Funktion lässt sich das Display um 180 Grad drehen; für eine bessere Ansicht wenn das Gerät
vom Trussing oder einer Decke hängt.
rPAN / PAN-Umkehrung
Mit dieser Funktion lässt sich die PAN-Bewegung umkehren.
rTIL / TILT-Umkehrung
Mit dieser Funktion lässt sich die TILT-Bewegung umkehren.
rESt / Reset
Mit dieser Funktion lässt sich über das Control Board ein Reset durchführen.
11/28
127079.docx, Version 1.0
Page 12
DMX-Betrieb
DMX-Startadresse einstellen
Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 12 Steuerkanäle. Es
kann aber auch in einen Modus mit 10 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt
werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse
eingestellt werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die
Dokumentation des Geräts.
1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Addr anzeigt. Bestätigen Sie mit der
Taste ENTER.
2 Das Menü für die DMX-Startadresse wird aufgerufen: A001.
3 Stellen die Adresse mit den Tasten UP und DOWN ein. Bestätigen Sie mit der Taste ENTER.
4 Um den gewünschten DMX-Kanal-Modus zu wählen, drücken Sie die Taste MENU so oft, bis das
Display die Betriebsart CHnd anzeigt. Bestätigen Sie mit der Taste ENTER.
5 Das Display zeigt 10 CH (10 DMX-Kanäle) oder 12 CH (12 DMX-Kanäle) an. Wählen Sie mit den Tasten
UP und DOWN den gewünschten DMX-Kanal-Modus. Bestätigen Sie mit der Taste ENTER
6 Beim Empfang von DMX-Steuersignalen blinkt ein Punkt im Display.
Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen,
damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden
mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.
Funktionen im DMX-Betrieb
Modus / Kanal Wert Eigenschaft
10 CH 12 CH
Horizontale Bewegung (PAN)
Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal
1 1
0 255
(PAN). Allmähliches Einstellen des Kopfes bei langsamen Schieben des
Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten
Einstellung angehalten werden.
PAN-Bewegung mit 16 Bit-Auflösung
2
0 255 Feinindizierung
Vertikale Bewegung (TILT)
Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT).
2 3
0 255
Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers
(0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung
angehalten werden.
3 5
4
0 255
TILT-Bewegung mit 16 Bit-Auflösung
Feinindizierung
Geschwindigkeit PAN-/TILT-Bewegung
0 255 Abnehmende Geschwindigkeit

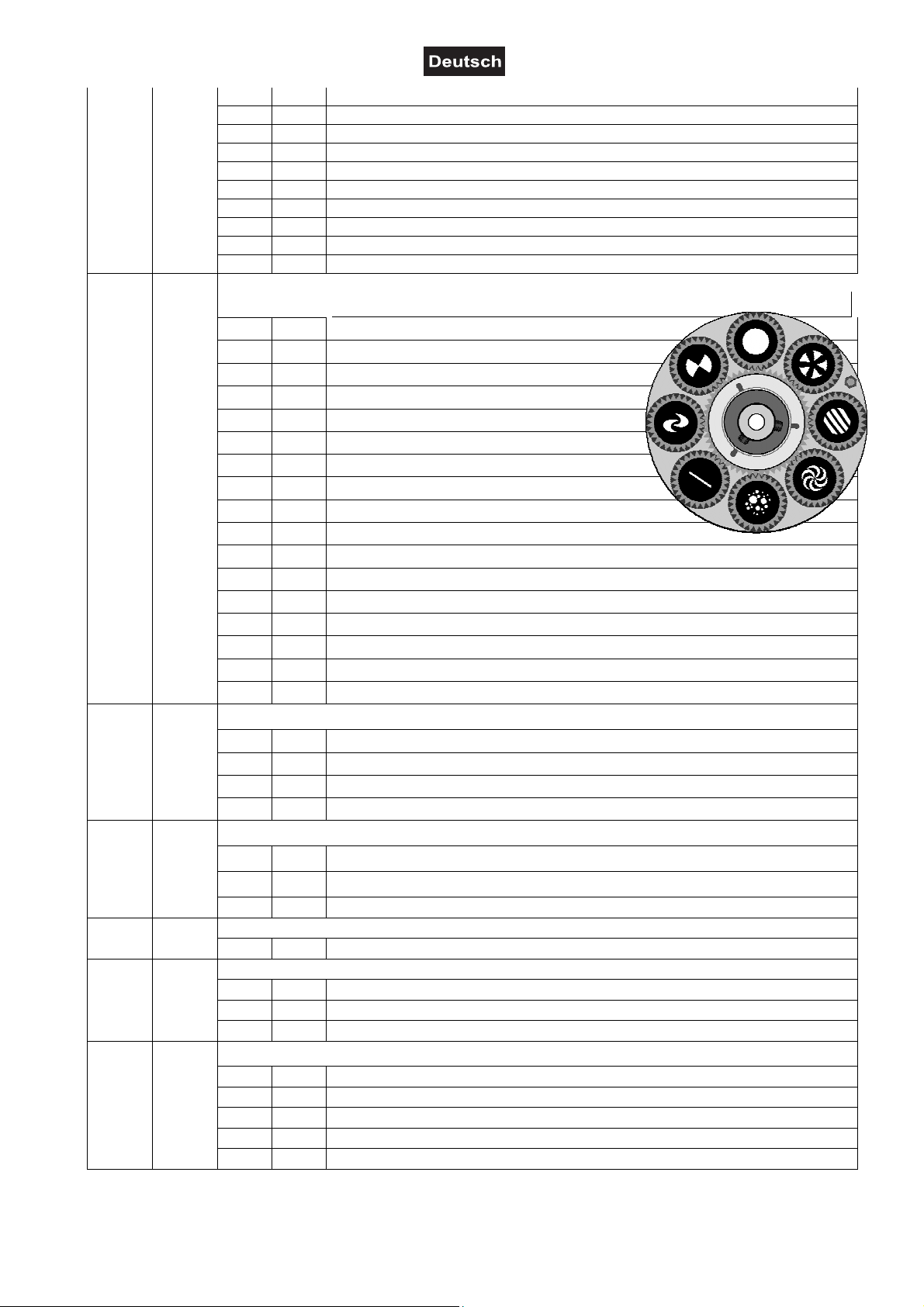

Farbrad
0 4 Offen/Weiß
5 9 Weiß + Rot
10 14 Rot
4 6
15 19 Rot + Grün
20 24 Grün
25 29 Grün + Blau
30 34 Blau
35 39 Blau + Gelb
40 44 Gelb
12/28
127079.docx, Version 1.0
Page 13
Rotiere
ndes
Goborad, Gobo Shake
45 49 Gelb + Hellblau
50 54 Hellblau
55 59 Hellblau + Orange
60 64 Orange
65 69 Orange + Rosenrot
70 74 Rosenrot
75 79 Rosenrot + Weiß
80 166 Rainboweffekt gegen den Uhrzeigersinn mit abnehmender Geschwindigkeit
167 169 Stop
170 255 Rainboweffekt im Uhrzeigersinn mit zunehmender Geschwindigkeit
5 7
6 8
0 9
10 19
20 29
30 39
40 49
50 59
60 69
70 79
80 89
90 99
100 109
110 119
120 129
130 139
140 149
150 202
203 255
0 4
5 126
127 129
130 255
Offen
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 1 Shake mit zunehmender Geschwindigkeit
Gobo 2 Shake mit zunehmender Geschwindigkeit
Gobo 3 Shake mit zunehmender Geschwindigkeit
Gobo 4 Shake mit zunehmender Geschwindigkeit
Gobo 5 Shake mit zunehmender Geschwindigkeit
Gobo 6 Shake mit zunehmender Geschwindigkeit
Gobo 7 Shake mit zunehmender Geschwindigkeit
Gobo Rotation gegen den Uhrzeigersinn mit abnehmender Geschwindigkeit
Gobo Wechsel im Uhrzeigersinn mit abnehmender Geschwindigkeit
Gobo Rotation
Keine Funktion
Gobo Rotation gegen den Uhrzeigersinn mit abnehmender Geschwindigkeit
Keine Funktion
Gobo Rotation im Uhrzeigersinn mit zunehmender Geschwindigkeit
Strobe
7 9
8 10
9 11
10 12
0 9 Keine Funktion
10 249 Strobe-Effekt mit zunehmender Geschwindigkeit
250 255 Keine Funktion
0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
0 59 Keine Funktion
60 159 Internes Programm
160 255 Musiksteuerung
0 20
21 100
101 200
201 249
250 255
Dimmerintensität
Internes Programm, Musiksteuerung
Spezialfunktionen, Reset
Keine Funktion
PAN-Bewegung
TILT-Bewegung
PAN-/TILT-Bewegung
Reset
13/28
127079.docx, Version 1.0
Page 14
REINIGUNG UND WARTUNG
Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt
werden. Insbesondere die Linse sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt
werden kann.
1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen.
2 Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. Verwenden Sie auf keinen
Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden
könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.
3 Das Gerät muss trocken sein, bevor Sie es wieder einschalten.
Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse nicht. Unternehmen Sie
keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch
weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
Sicherungswechsel
Wenn die Feinsicherung des Geräts defekt ist, ersetzen Sie diese durch eine Sicherung gleichen Typs.
1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen.
2 Öffnen Sie den Sicherungshalter am Netzanschluss mit einem passenden Schraubendreher.
3 Entfernen Sie die defekte Sicherung aus dem Sicherungshalter und setzen Sie die neue Sicherung ein.
4 Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Danach kann das Gerät wieder mit dem Netz
verbunden werden.
UMWELTSCHUTZ
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie
evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.
14/28
127079.docx, Version 1.0
Page 15
TECHNISCHE DATEN
Spannungsversorgung: 100-240 V AC, 50/60 Hz
Gesamtanschlusswert: 45 W
Schutzart: IP20
Stromanschluss:
Sicherung: T träge, 1 A Sicherung auswechselbar
LED: 1 x COB (Chip-on-board) 30 W
Farbtemperatur: 8000K
Abstrahlwinkel: 8°
Max. Kippbewegung TILT: Exakte Positionierung (16-Bit-Auflösung) 180°
Max. Schwenkbewegung PAN: Exakte Positionierung (16-Bit-Auflösung) 540°
Ausstattung: Farbrad; Fokus manuell; rotierendes Goborad
Farberzeugung: Farbrad 7 dichroitische Farben und offen
Gobos:
DMX-Kanäle: 10; 12
DMX-Eingang: 3-pol XLR (M) Einbauversion
DMX-Ausgang: 3-pol XLR (W) Einbauversion
Lüfter: Ja
Ansteuerung:
Gehäusefarbe: Schwarz
Breite: 17,0 cm
Höhe: 24,0 cm
Tiefe: 15,0 cm
Gewicht: 2,8 kg
Stromeinspeisung P-Con (blau), Einbauversion
Stromanschlusskabel mit Schutzkontakt (mitgeliefert)
Shake-Effekt
Rotierendes Goborad mit 7 Gobos und offen
Gobos austauschbar
Außendurchmesser 14mm; Imagedurchmesser 10mm
Stand-alone
DMX
Musiksteuerung über Mikrofon
QuickDMX über USB (optional)
Master/Slave Funktion
Zubehör
EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856
EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310
EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H
PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810
EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 70064704
EUROLITE Omega-Bügel 37 Best.-Nr. 51786551
EUROLITE P-Con Netzkabel 3x1 1,2m Best.-Nr. 30235010
Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 29.11.2019
15/28
127079.docx, Version 1.0
Page 16
USER MANUAL
LED TMH-S30 Moving Head Spot
DANGER! Electric shock caused by short-circuit
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires. Never open the housing. Keep the device away from rain and
moisture.
Please read these instructions carefully before using the product. They contain important
information for the correct use of the product.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen one of our products. If you follow the instructions given in this manual, we are
sure that you will enjoy this device for a long period of time.
Product features
Distinctive Moving Head Spot with 30 W LED, gobos and color wheel
• One highpower 30 W COB LED in cold white
• Positioning within 540° PAN and 180° TILT
• Exact positioning via 16 bit PAN/TILT movement resolution
• Auto, music, master/slave and DMX mode
• Built-in auto and music show programs
• 10 or 12 DMX channels selectable
• 7 brilliant, dichroic colors plus white
• Rainbow effect with adjustable speed
• Rotating gobo wheel with 7 rotating gobos plus open
• With gobo-shake function
• Slot-in gobo system for exchanging gobos without tools
• Strobe effect with adjustable speed
• Electronic dimmer
• Manual focus
• Supports QuickDMX - the wireless DMX-system from Eurolite
• Built-in phantom-powered USB port for QuickDMX receivers (accessories)
• Sound-control via built-in microphone; sensitivity adjustable
• Fan-cooled
• Control board with 4-digit LED display for adjusting the DMX-starting address, PAN/TILT Reverse,
Program, Reset
• Switch-mode power supply for operation between 100 and 240 volts
• Additional rubber feet when the spot shall be positioned on the floor
16/28
127079.docx, Version 1.0
Page 17
SAFETY INSTRUCTIONS
WARNING!
Please read the safety warnings carefully and only use the product as described in this manual to
avoid accidental injury or damage.
Intended use
• This device is an LED moving-head lighting effect for creating decorative effects. This device is designed
for professional use in the field of event technology, e.g. on stage. It is not suitable for household lighting.
• Only use the device according to the instructions given herein. Damages due to failure to follow these
operating instructions will void the warranty! We do not assume any liability for any resulting damage.
• We do not assume any liability for material and personal damage caused by improper use or non-
compliance with the safety instructions. In such cases, the warranty/guarantee will be null and void.
• Unauthorized rebuilds or modifications of the device are not permitted for reasons of safety and render the
warranty invalid.
Danger due to electricity
• The device is suitable for indoor use only. Do not use it outdoors. Never expose it to rain or moisture. Do
not store it in rooms exposed to moisture.
• To reduce the risk of electric shock, do not open any part of the device. There are no serviceable parts
inside the device.
• Only connect the device to a properly installed mains outlet. The outlet must be protected by residual
current breaker (RCD). The voltage and frequency must exactly be the same as stated on the device. If the
mains cable is equipped with an earthing contact, then it must be connected to an outlet with a protective
ground. Never deactivate the protective ground of a mains cable. Failure to do so could possibly injure the
user.
• The mains outlet must be easily accessible so that you can unplug the device quickly if need be.
• Never touch the mains plug with wet or damp hands. There is the risk of potentially fatal electric shock.
• The mains cable must not be bent or squeezed. Keep it away from hot surfaces or sharp edges.
• Never pull the mains cable to disconnect the mains plug from the mains outlet, always seize the plug.
• Unplug the device during lightning storms, when unused for long periods of time or before cleaning.
• Do not expose the device to any high temperatures, direct sunlight, dripping or splashing water, strong
vibrations or heavy mechanical stress.
•
Do not place any objects filled with liquids on the device.
• Do not place any open sources of fire, such as burning candles, on or directly next to the device.
• Make sure that objects cannot fall into the device, in particular metal parts.
• Only have repairs to the device or its mains cable carried out by qualified service personnel. Repairs are
required when the device or the mains cable is visibly damaged, liquid has been spilled or objects have
fallen into the device; when the device has been exposed to rain or moisture, has been dropped or
malfunctions occur.
• Cleaning of the device is limited to the surface. Make sure that moisture does not come into contact with
any areas of the terminal connections or mains voltage control parts. Only wipe off the product with a soft
lint-free and moistened cloth. Never use solvents or aggressive detergents.
Danger to children and people with restricted abilities
• This product is not a toy. Keep it out of the reach of children and pets. Do not leave packaging material
lying around carelessly. Never leave this device running unattended.
• This device may be used only by persons with sufficient physical, sensorial, and intellectual abilities and
having corresponding knowledge and experience. Other persons may use this device only if they are
supervised or instructed by a person who is responsible for their safety.
17/28
127079.docx, Version 1.0
Page 18
Warning – risk of burns and fire
• The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this
temperature range.
• The housing temperature (Tc) can be up to 60°C during use. Avoid contact by persons and materials.
• Do not illuminate surfaces within 10 cm of the device. This value is indicated on the device by the
symbol.
• Do not use the device near highly flammable materials. Always place the device at a location where
sufficient air circulation is ensured. Leave 50 cm of free space around the device. Never cover the air vents
of the housing.
Warning – risk of injuries
• Do not look directly at the light source. Persons with light-sensitive epilepsy may suffer from epileptic
seizures or fall unconscious.
• Make sure that the product is set up or installed safely and expertly and prevented from falling down.
Comply with the standards and rules that apply in your country, in particular EN 60598-2-17.
• If you lack the qualification, do not attempt the installation yourself, but instead use a professional installer.
Improper installation can result in bodily injury and or damage to property.
• The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety
precautions.
• For overhead use, always secure the device with a secondary safety attachment such as a safety bond or
safety net.
• Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
device.
• For commercial use the country-specific accident prevention regulations of the government safety
organization for electrical facilities must be complied with at all times.
Caution – material damage
• This device must not be connected to the mains voltage by means of a dimmer.
• Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the
device will serve you for a long time without defects.
• Never switch the device on and off in short intervals. This will considerably reduce the service life of the
device.
• If the device has been exposed to drastic temperature fluctuation, do not switch it on immediately. The
resulting condensation may destroy the device. Allow the device to reach room temperature before
connecting it. Wait until the condensation has evaporated.
• Please use the original packaging to protect the device against vibration, dust and moisture during
transportation or storage.
• If a serial number label is affixed to the device, do not remove the label as this would make the guarantee
void.
• Never lift the fixture by holding it at the projector head, as the mechanics may be damaged.
---m
18/28
127079.docx, Version 1.0
Page 19
DESCRIPTION OF THE DEVICE
1
2
3
4
(1) Projector head
(2) Manual focus
(3) Lens/LED
(4) Yoke
(5) Base
(6) Rubber foot
(7) LED display
(8) Menu button
(9) Up button
6 7 8 9 10
(13) Fuseholder
(10) Down button
(11) Enter button
5
1211
(12) Microphone
(14) USB port for QuickDMX receiver
(15) Power input
(16) DMX input
(17) DMX output
(18) Ventilation grille
19/28
16 17 1813 14 15
127079.docx, Version 1.0
Page 20
INSTALLATION
WARNING! Risk of injury caused by falling objects
Devices in overhead installations may cause severe injuries when crashing down. Make sure
that the device is installed securely and cannot fall down. The installation must be carried out by
a specialist who is familiar with the hazards and the relevant regulations.
(1) Omega-holders
3
2
(2) Clamp
(3) Safety bond
(4) Quick-lock fastener
4
The device may be placed on the floor or fastened to a truss or similar rigging structure. The device must
never be fixed swinging freely in the room.
1 The rigging structure must support at least 10 times the weight of all fixtures to be installed on it.
2 Block access below the work area and work from a stable platform when installing the device.
3 Use rigging hardware that is compatible with the structure and capable of bearing the weight of the
device. Please refer to the “Accessories” section for a list of suitable rigging hardware and follow the
instructions mentioned at the bottom of the base. Screw one clamp via a M10 screw and self-locking nut
onto the Omega-holder. Insert the two quick-lock fasteners of the Omega-holder into the respective holes
on the bottom of the device. Tighten the quick-lock fasteners fully clockwise.
4 Secure the device with a safety bond or other secondary attachment. This secondary safety attachment
must be sufficiently dimensioned in accordance with the latest industrial safety regulations and
constructed in a way that no part of the installation can fall down if the main attachment fails. For the
attachment of a safety bond, the supplied eyelet must first be mounted on the device. Install the safety
bond by inserting the quick link in the eyelet on the bottom of the base. Pull the safety bond over the
trussing system etc. Insert the end in the quick link and tighten the fixation screw. Fasten the safety bond
in such a way that, in the event of a fall, the maximum drop distance of the device will not exceed 20 cm.
5 Make sure that the Omega-holder is always in line with the truss structure when installing the device
vertically.
6 After installation, the device requires inspections periodically to prevent the possibility of rot, deformation
and looseness.
1
20/28
127079.docx, Version 1.0
Page 21
Inserting/Exchanging gobos
DANGER!
Install the gobos with the device switched off only.
Unplug from mains before!
If you wish to use other forms and patterns as the standard-gobos, or if gobos are to be exchanged, please
follow the instructions below:
1. Open the Moving Head projector head via the four screws (see Graphic 1).
2. Carefully remove the gobo wheel (see Graphic 2).
Graphic 1
Graphic 2
CAUTION!
Never unscrew the screws of the rotating gobo
as the ball bearing will otherwise be opened!
Remove the fixation-ring with an appropriate tool. Remove the gobo and insert the new gobo. Press the
fixation-ring together and insert it in front of the gobo.
Note!
Slot-in gobo-system for exchanging gobos without tools!
Inserting/Exchanging gobos as described above.
21/28
127079.docx, Version 1.0
Page 22
CONNECTIONS
DMX512 connection / connection between fixtures
DMX Controller
Program
Chase32 Step100
Device 1
Start Address 1
Start Address 13
Device 2
Device 3
Start Address 25
The wires must not come into contact with each other; otherwise the fixtures will not work at all, or will not
work properly.
Please note the starting address depends upon which controller is being used.
DMX512 control
A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR
connectors for DMX connection.
1 Connect the output of your DMX controller to the DMX input DMX IN of the device with a DMX cable.
2 Connect the DMX output DMX OUT of the device to the DMX input of the next unit in the chain. Always
connect one output to the input of the next unit until all units are connected.
3 At the last unit, the DMX cable has to be terminated. Plug the terminator with a 120 Ω resistor between
Signal (–) and Signal (+) in the DMX output of the last unit.
4 If the cable length exceeds 300 m or the number of DMX devices is greater than 32, it is recommended
to insert a DMX level amplifier to ensure proper data transmission.
XLR connection:
Wireless DMX transmission with QuickDMX
The device features an alternative DMX input for a QuickDMX receiver (sold separately). This connector
allows for wireless transmission of DMX control signals to the device. The connector is designed as a USB
port which provides the required 5 V operating voltage for the receiver. With QuickDMX devices, extensive
cabling between the DMX controller and the device is not required.
Occupation of the USB port:
22/28
127079.docx, Version 1.0
Page 23
Connection to the mains
The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts.
1 Connect the device via the enclosed mains cable to a grounded mains socket. Thus the unit is switched
on.
2 To switch off the unit, disconnect the power plug.
3 Do not connect the unit to the mains voltage via a dimmer. For a more convenient operation, use a mains
outlet which is switchable.
Stand-alone operation
In stand-alone mode, the LED TMH-S30 can be used without controller. Disconnect the LED TMH-S30 from
the controller and call up the internal program. Please refer to the instructions under Menu structure.
Master/Slave operation
The master/slave operation enables that several devices can be synchronized and controlled by one master
device.
On the rear panel of the device you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can
be used for connecting several devices.
Choose the device which is to control the effects. This device then works as master device and controls all
other slave-devices, which are to be connected to the master device via a DMX cable. Connect the DMX
OUT-jack with the DMX IN-plug of the next device.
Define the master device with the MAST setting then set the desired master mode “Auto” or “Soun”. Set the
desired slave mode “SL 1” or “SL 2” on all slave devices. Please refer to the instructions under Menu
structure.
OPERATION
After connecting the device to the mains it is ready for operation. The display indicates the last operating
mode. The operating modes can be selected by means of the display and the control buttons. All settings
remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone
mode via the control board or in DMX-controlled mode via any commercial DMX controller.
After you connected the effect to the mains, the EUROLITE LED TMH-S30 Moving-Head Spot starts running.
During the Reset, the motors are trimmed and the device is ready for use afterwards.
Turn the objective-lens for adjusting the focus in order to obtain a sharp projection.
Menu structure
The main menu is accessed by pressing Menu until the display is lit. Browse through the menu by pressing
Menu. Press Enter in order to select the desired menu. You can change the selection by pressing Up or
Down. Press Enter in order to confirm. You can leave every mode by pressing Menu. The functions
provided are described in the following sections.
Depending upon the setting in the control board, the display shuts off after 10 seconds of inactivity. By
pressing any button it lights up again.
23/28
127079.docx, Version 1.0
Page 24
Main menu
Sub menu
Function
Addr
CHnd
SLnd
SHnd
Soud
SEnS
blnd
LEd
dISP
rPAn
rTIL
Reset
TEMP
Addr / DMX address setting
With this function, you can adjust the desired DMX address via the Control Board.
CHnd / DMX channel mode
With this function, you can select the desired DMX channel mode.
SLnd / Master / Slave setting
With this function, you can define the device as master or slave. You can choose one of two different Slave
programs.
SL 1 = Synchronous movement, SL 2 = Asynchronous movement
SHnd / auto program
Auto mode (SH0 – SH3)
With this function, you can run 4 different internal programs.
Soud / music control
With this function, you can run the internal program sound-controlled.
SEnS / Mic sensitivity
With this function, you can select the desired microphone sensitivity between 0 % and 100 %.
blnd / no DMX status
With this function, you can set different modes if there is no DMX-signal.
LEd / Display turn off
With this function, you can shut off the display: ON the display stays lit; OFF the display turns off after 10
seconds.
dISP / display reverse
With this function, you can flip the display by 180° for a better view when the fixture is hung from a truss or a
ceiling.
rPAN / Invert PAN
With this function, you can reverse the PAN-movement.
rTIL / Invert TILT
With this function, you can reverse the TILT-movement.
rESt / Reset
With this function you can reset the device via the Control Board.
A001 ~ A512 DMX address setting
10 CH/ 12 CH DMX channel mode
MAST/SL 1/SL 2 Master/Slave setting
SH0/SH1/SH2/SH3 Auto program SH0 – SH3
On/oFF Music control
0 - 100 Mic sensitivity
blAC/Auto/Soun/HoLd Run if no DMX
OFF/ON Display turn off
No/Yes
No/Yes
No/Yes
No/Yes Reset
Shows the current fixture temperature
Display reverse 180 degree
Reverse movement
24/28
127079.docx, Version 1.0
Page 25
DMX operation
Setting the DMX starting address
For operation with a controller with DMX512 protocol, the device is equipped with 12 control channels.
However, it can also be switched to a mode with 10 channels if different functions are required. To be able to
operate the device with a DMX controller, the DMX starting address must be set. The starting address
depends upon which DMX controller is being used. Please refer to the controller’s documentation.
1 Press the MENU button so many times until Addr is indicated on the display. Confirm with the ENTER
button.
2 Now the display calls up the menu item for the DMX starting address: A001.
3 Use the buttons UP and DOWN to set the address. Confirm with the ENTER button.
4 In order to choose the desired DMX channel mode, press the MENU button so many times until CHnd is
indicated on the display. Confirm with the ENTER button.
5 The display indicates 10 CH (10 DMX channels) or 12 CH (12 DMX channels). Use the buttons UP and
DOWN to select the desired DMX channel mode. Confirm with the ENTER button
6 A dot will flash when DMX signals are being received.
Note: Please make sure that you do not have any overlapping channels in order to control each device
correctly and independently from any other fixture on the DMX chain. If several devices are addressed
similarly, they will work synchronically.
Functions in DMX mode
Mode / Channel
10 CH 12 CH
1 1
2
2 3
4
3 5
4 6
Value Feature
0 255
0 255 Fine indexing
0 255
0 255
0 255 Decreasing speed
0 4 Open/White
5 9 White + Red
10 14 Red
15 19 Red + Green
20 24 Green
25 29 Green + Blue
30 34 Blue
35 39 Blue + Yellow
40 44 Yellow
45 49 Yellow + Light blue
Horizontal movement (PAN)
Push slider up in order to move the head horizontally (PAN). Gradual
head adjustment from one end of the slider to the other (0-255, 128center). The head can be stopped at any position you wish.
PAN-movement with 16-bit resolution
Vertical movement (TILT)
Push slider up in order to move the head vertically (TILT). Gradual
head adjustment from one end of the slider to the other (0-255, 128center). The head can be stopped at any position you wish.
TILT-movement with 16-bit resolution
Fine indexing
PAN/TILT speed
Color-wheel
25/28
127079.docx, Version 1.0
Page 26
Rotating
gobo
-
wheel, gobo shake
50 54 Light blue
55 59 Light blue + Orange
60 64 Orange
65 69 Orange + Rose red
70 74 Rose red
75 79 Rose red + White
80 166 Rainbow effect countercloskwise with decreasing speed
167 169 Stop
170 255 Rainbow effect clockwise with increasing speed
5 7
6 8
0 9
10 19
20 29
30 39
40 49
50 59
60 69
70 79
80 89
90 99
100 109
110 119
120 129
130 139
140 149
150 202
203 255
0 4
5 126
127 129
130 255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 1 shake with increasing speed
Gobo 2 shake with increasing speed
Gobo 3 shake with increasing speed
Gobo 4 shake with increasing speed
Gobo 5 shake with increasing speed
Gobo 6 shake with increasing speed
Gobo 7 shake with increasing speed
Counter-clockwise gobo rotation with decreasing speed
Clockwise gobo change with decreasing speed
Gobo rotation
No function
Counter-clockwise gobo rotation with decreasing speed
No function
Clockwise gobo rotation with increasing speed
Strobe
7 9
8 10
9 11
10 12
0 9 No function
10 249 Strobe-effect with increasing speed
250 255 No function
0 255 Gradual adjustment of the dimmer intensity from 0 to 100 %
0 59 No function
60 159 Internal program
160 255 Sound control
0 20
21 100
101 200
201 249
250 255
Dimmer intensity
Internal program, sound control
Special functions, reset
No function
PAN movement
TILT movement
PAN/TILT movement
Reset
26/28
127079.docx, Version 1.0
Page 27
CLEANING AND MAINTENANCE
The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lens,
in particular, should be clean to ensure that light will be emitted at maximum brightness.
1 Disconnect the device from power and allow it to cool before cleaning.
2 Clean the surface with a soft lint-free and moistened cloth. Never use alcohol or solvents as these may
damage the surface. Make sure that no liquids can enter the device.
3 The device must be dry before reapplying power.
There are no serviceable parts inside. Do not open the housing. Do not try to repair the device by yourself as
this may result in damage. Maintenance and service operations are only to be carried out by authorized
dealers.
Should you need any spare parts, please use genuine parts. Should you have further questions, please
contact your dealer.
Replacing the fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.
1 Disconnect the device from power and allow it to cool.
2 Open the fuse holder of the mains connection with a fitting screwdriver.
3 Remove the old fuse from the fuse holder and replace it with a new fuse.
4 Carefully push the fuse holder back into its position before reapplying power.
PROTECTING THE ENVIRONMENT
Disposal of old equipment
When to be definitively put out of operation, take the product to a local recycling plant for a
disposal which is not harmful to the environment. Devices marked with this symbol must not be
disposed of as household waste. Contact your retailer or local authorities for more information.
Remove any inserted batteries and dispose of them separately from the product.
You as the end user are required by law (Battery Ordinance) to return all used batteries/
rechargeable batteries. Disposing of them in the household waste is prohibited. You may return
your used batteries free of charge to collection points in your municipality and anywhere where
batteries/rechargeable batteries are sold. By disposing of used devices and batteries correctly,
you contribute to the protection of the environment.
27/28
127079.docx, Version 1.0
Page 28
Eurolite is a brand of Steinigke Showtechnic GmbH Andreas
-
Bauer
-
Str. 5 97297 Waldbüttelbrunn Germany
TECHNICAL SPECIFICATIONS
Power supply: 100-240 V AC, 50/60 Hz
Power consumption: 45 W
IP classification: IP20
Power connection:
Fuse: T time-lag, 1 A Fuse replaceable
LED: 1 x COB (chip-on-board) 30 W
Color temperature: 8000K
Beam angle: 8°
Max. TILT movement: Exact positioning (16 bit resolution) 180°
Max. PAN movement: Exact positioning (16 bit resolution) 540°
Equipment: Color wheel; Focus manual; rotating gobo wheel
Color generation: Color wheel 7 dichroic filters plus open
Gobos:
DMX channels: 10; 12
DMX input: 3-pin XLR (M) mounting version
DMX output: 3-pin XLR (F) mounting version
Cooling fan: Yes
Control:
Housing color: Black
Width: 17,0 cm
Height: 24,0 cm
Depth: 15,0 cm
Weight: 2,8 kg
Mains input P-Con (blue), mounting version Power
supply cord with safety plug (provided)
Shake effect
Rotating gobo wheel with 7 gobos and open
Gobos changeable
Outside diameter 14mm; image diameter 10mm
Stand-alone
DMX
Sound to light via Microphone
QuickDMX via USB (optional)
Master/Slave function
Accessories
EUROLITE TPC-10 Coupler, silver No. 59006856
EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310
EUROLITE DMX cable XLR 3pin 3m black No. 3022785H
PSSO DMX cable XLR 3pin 3m black Neutrik No. 30227810
EUROLITE QuickDMX USB Wireless Transmitter/Receiver No. 70064704
EUROLITE Omega Holder 37 No. 51786551
EUROLITE P-Con Power Cable 3x1 1,2m No. 30235010
All information is subject to change without prior notice. © 29.11.2019
00127079 Version 1.0 Publ. 29/11/2019
28/28
127079.docx, Version 1.0
Loading...
