Inhaltsverzeichnis / Table of contents
EINFÜHRUNG ................................................................................................................................................... 3
Produktmerkmale ........................................................................................................................................... 3
SICHERHEITSHINWEISE ................................................................................................................................. 4
GERÄTEBESCHREIBUNG............................................................................................................................... 6
INSTALLATION ................................................................................................................................................ 6
ANSCHLÜSSE .................................................................................................................................................. 7
DMX512-Ansteuerung .................................................................................................................................... 7
Anschluss ans Netz ........................................................................................................................................ 7
Stromversorgung von weiteren Geräten ........................................................................................................ 7
BEDIENUNG ..................................................................................................................................................... 8
Menüstruktur .................................................................................................................................................. 8
Standalone-Betrieb ........................................................................................................................................ 8
DMX-Betrieb ................................................................................................................................................... 9
REINIGUNG UND WARTUNG ........................................................................................................................ 10
UMWELTSCHUTZ .......................................................................................................................................... 10
TECHNISCHE DATEN .................................................................................................................................... 11
Zubehör ........................................................................................................................................................ 11
INTRODUCTION ............................................................................................................................................. 12
Product features ........................................................................................................................................... 12
SAFETY INSTRUCTIONS............................................................................................................................... 13
DESCRIPTION OF THE DEVICE ................................................................................................................... 15
INSTALLATION .............................................................................................................................................. 15
CONNECTIONS .............................................................................................................................................. 16
DMX512 control ........................................................................................................................................... 16
Connection to the mains .............................................................................................................................. 16
Power supply of further devices ................................................................................................................... 16
OPERATION ................................................................................................................................................... 16
Menu structur ............................................................................................................................................... 17
Stand-alone mode ........................................................................................................................................ 17
DMX operation ............................................................................................................................................. 17
CLEANING AND MAINTENANCE ................................................................................................................. 18
PROTECTING THE ENVIRONMENT ............................................................................................................. 19
TECHNICAL SPECIFICATIONS ..................................................................................................................... 19
Accessories .................................................................................................................................................. 19
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de
52200921
2/20
00120910, Version 1.0
Page 3
BEDIENUNGSANLEITUNG
LED Super Strobe
GEFAHR! Elektrischer Schlag durch Kurzschluss
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie
das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.
Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch
wichtige Hinweise für den korrekten Betrieb.
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Wenn Sie nachfolgende
Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Produktmerkmale
Stroboskop mit hellen 480 SMD-5050-LEDs und DMX
• 480 kaltweiße LEDs, SMD-5050
• Master/Slave- und DMX-Modus
• Blitzgeschwindigkeit stufenlos regelbar (1 - 20 Hz)
• Helligkeit stufenlos regelbar (0 - 100%)
• Flickerfreie Projektion
• Adressierung und Einstellungen über Steuereinheit mit 4-stelliger LED-Anzeige
• DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich
• 1, 2, oder 3 DMX-Kanäle wählbar
• Schwenkbarer Montagebügel
• Netzanschluss über P-Con-Buchse und beiliegendes Netzkabel mit Schutzkontaktstecker
• Durchschleifausgang zur Spannungsversorgung von bis zu 8 Geräten
3/20
00120910, Version 1.0
Page 4
SICHERHEITSHINWEISE
WARNUNG!
Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser
Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.
Verwendungszweck
• Bei diesem Gerät handelt es sich um einen LED-Strobe, mit dem sich dekorative Lichteffekte erzeugen
lassen. Das Gerät ist für professionelle Anwendungen im Bereich der Veranstaltungstechnik vorgesehen
(z. B. auf Bühnen). Es ist nicht für die Raumbeleuchtung in Haushalten geeignet.
• Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch
Nichtbeachten dieser Anleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden wird
keine Haftung übernommen.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung und es erlischt jeder
Garantieanspruch.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts nicht gestattet und
hat den Verfall der Garantieleistung zur Folge.
Gefahr durch Elektrizität
• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Benutzen Sie es nicht im Freien. Setzen Sie
es niemals Regen oder Feuchtigkeit aus. Bewahren Sie es nicht in feuchten Räumen auf.
• Um Stromschläge zu vermeiden, niemals irgendeinen Teil des Produkts öffnen. Im Geräteinneren befinden
sich keine vom Benutzer zu wartende Teile.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an, deren Spannung und
Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen
Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit einem Schutzkontakt
ausgestattet ist, muss er an eine Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie
niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu
Verletzungen des Benutzers führen.
• Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker schnell ziehen können.
• Fassen Sie den Netzstecker niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht.
• Das Netzkabel darf nicht geknickt oder gequetscht werden. Halten Sie es von heißen Oberflächen und
scharfen Kanten fern.
• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Trennen Sie das Gerät vom Stromnetz bei längerem Nichtgebrauch, bevor Sie es reinigen und wenn
Gewitter auftreten.
• Setzen Sie das Gerät keinen hohen Temperaturen, direktem Sonnenlicht, Tropf- oder Spritzwasser,
starken Vibrationen sowie hohen mechanischen Beanspruchungen aus.
• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände sowie offene Brandquellen wie brennende Kerzen
auf oder direkt neben dem Gerät ab.
• Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können, insbesondere Metallteile.
• Lassen Sie Reparaturen am Gerät oder am Netzkabel nur von qualifiziertem Fachpersonal durchführen.
Reparaturen müssen durchgeführt werden, wenn Sichtbare Schäden am Gerät oder am Netzkabel
vorhanden sind, Flüssigkeiten oder Objekte in das Gerät gelangt sind, das Gerät Regen ausgesetzt war,
das Gerät heruntergefallen ist oder wenn Funktionsstörungen auftreten.
• Die Reinigung beschränkt sich auf die Oberfläche. Dabei darf keine Feuchtigkeit in Anschlussräume oder
an Netzspannung führende Teile gelangen. Wischen Sie das Produkt nur mit einem fusselfreien,
angefeuchteten Tuch ab. Niemals Lösungsmittel oder scharfe Reinigungsmittel verwenden.
Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit
• Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie
Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und
geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen
das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder
angeleitet werden.
4/20
00120910, Version 1.0
Page 5
Warnung vor Verbrennung und Brand
• Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals
außerhalb dieses Temperaturbereichs.
• Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 50 °C betragen. Vermeiden Sie den Kontakt mit
Personen oder Gegenständen.
• Der Mindestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät über das Bildzeichen
angegeben: .
• Halten Sie das Gerät vor leicht entflammbaren Materialien fern. Platzieren Sie es so, dass im Betrieb eine
ausreichende Luftzirkulation gewährleistet ist. Das Gerät muss einen Mindestabstand von 50 cm zu
angrenzenden Flächen haben und die Lüftungsöffnungen am Gehäuse dürfen auf keinen Fall abgedeckt
werden.
Warnung vor Verletzungen
• Nicht direkt in die Lichtquelle blicken. Personen mit lichtempfindlicher Epilepsie könnten epileptische
Anfälle erleiden oder bewusstlos werden.
• Stellen Sie sicher, dass das Gerät fachgerecht und sicher aufgestellt oder befestigt ist und nicht
herunterfallen kann. Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften
insbesondere die Bestimmungen der EN 60598-2-17.
• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine ausreichende
Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße
Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher-
heitsvorkehrungen verursacht werden.
• Bei einer Montage über Kopf ist das Gerät immer durch eine zweite Befestigung (z. B. Fangseil oder
Fangnetz) zu sichern.
• Während Montage- und Wartungsarbeiten muss der Bereich unterhalb des Geräts abgesperrt sein.
• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.
Vorsicht - Sachschäden
• Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an.
• Lichteffekte sind generell nicht für den Dauerbetrieb konzipiert. Längere Betriebszeiten sollten immer durch
Pausen unterbrochen werden, um die Lebensdauer des Geräts zu erhöhen.
• Vermeiden Sie es das Gerät in kurzen Intervallen ein- und auszuschalten. Dadurch reduziert sich die
Lebensdauer des Geräts erheblich.
• Nehmen Sie das Gerät niemals gleich in Betrieb, nachdem es starken Temperaturschwankungen
ausgesetzt wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.
Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser
verdunstet ist.
• Benutzen Sie die Originalverpackung, um das Gerat bei Transport und Lagerung optimal vor
Erschütterungen, Staub und Feuchtigkeit zu schützen.
• Wenn am Gerät ein Etikett mit Seriennummer angebracht ist, darf dieses nicht entfernt werden, da
ansonsten der Garantieanspruch erlischt.
---m
5/20
00120910, Version 1.0
Page 6

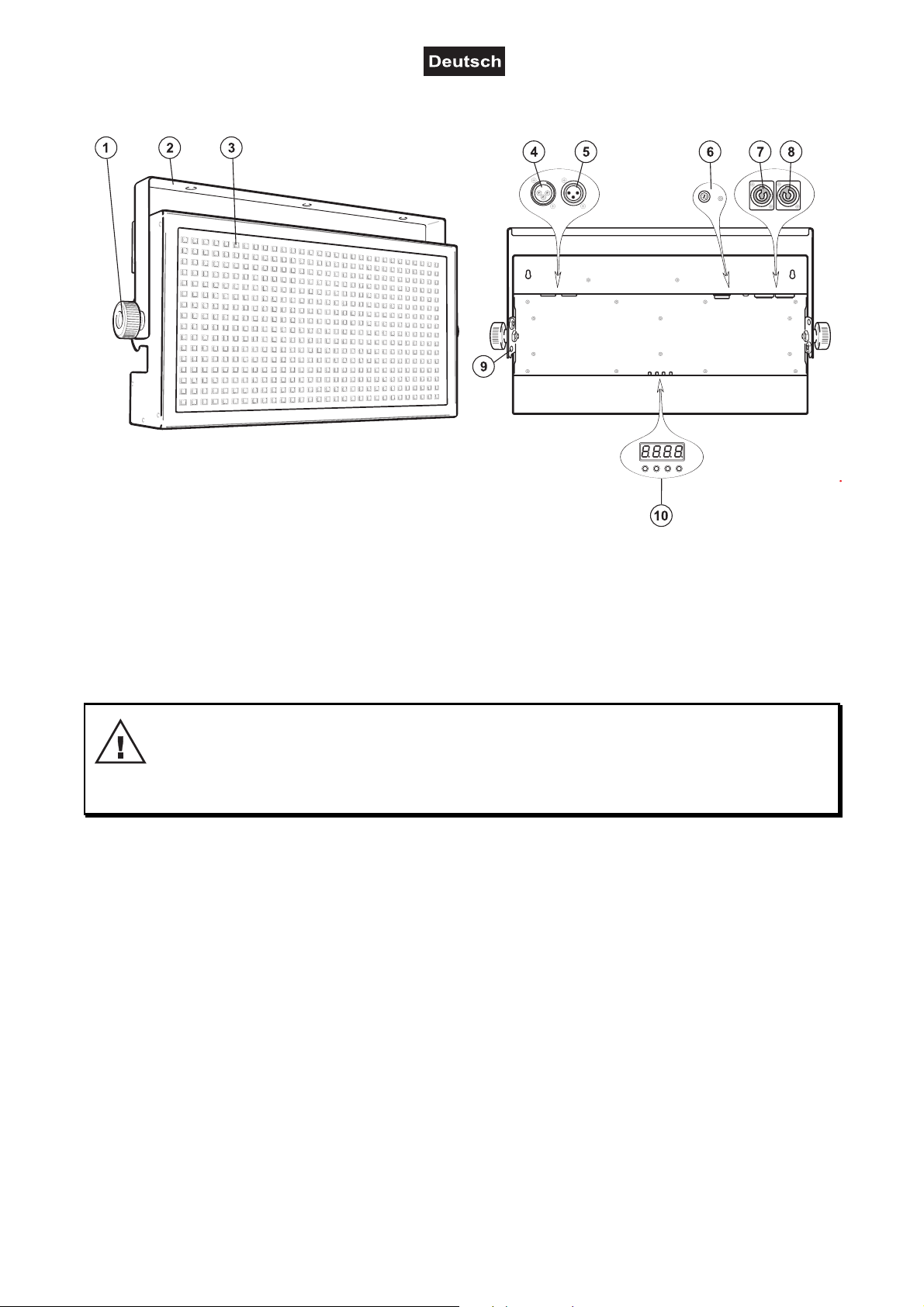

GERÄTEBESCHREIBUNG
(1) Feststellschraube
(2) Montagebügel
(3) SMD-5050, CW-LEDs
(4) DMX-Eingang
(5) DMX-Ausgang
(6) Sicherung
(7) Netzdurchschleifausgang
(8) Netzanschluss
(9) Fangseil-Vorrichtung
(10) Bedientasten mit LED-Anzeige
INSTALLATION
WARNUNG! Verletzungsgefahr durch Herabfallen
Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!
Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage
darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften
hierfür vertraut ist.
Das Gerät kann an einer Traverse oder einer anderen geeigneten Struktur befestigt werden. Die Montage
darf niemals freischwingend erfolgen.
1 Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
2 Sperren Sie den Arbeitsbereich während der Montage und arbeiten Sie von einer stabilen Plattform aus.
3 Verwenden Sie Montagematerial, das für die Struktur geeignet ist und die Last des Geräts tragen kann.
Geeignetes Montagematerial finden Sie im Abschnitt „Zubehör“.
4 Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung zusätzlich ab.
Diese zweite Aufhängung muss auf Grundlage der aktuellsten Arbeitsschutzbestimmungen ausreichend
dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation
herabfallen kann. Für die Befestigung eines Fangseils ist eine entsprechende Fangseil Vorrichtung am
Gerät montiert. Befestigen Sie das Sicherungsseil so, dass der Fallweg des Geräts nicht mehr als 20 cm
betragen kann.
5 Zum Ausrichten des Geräts lösen Sie die Feststellschrauben am Hängebügel, stellen die gewünschte
Neigung ein und ziehen die Schrauben wieder fest an.
6 Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion,
Verformung und Lockerung zu vermeiden.
6/20
00120910, Version 1.0
Page 7
ANSCHLÜSSE
DMX512-Ansteuerung
Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2 Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

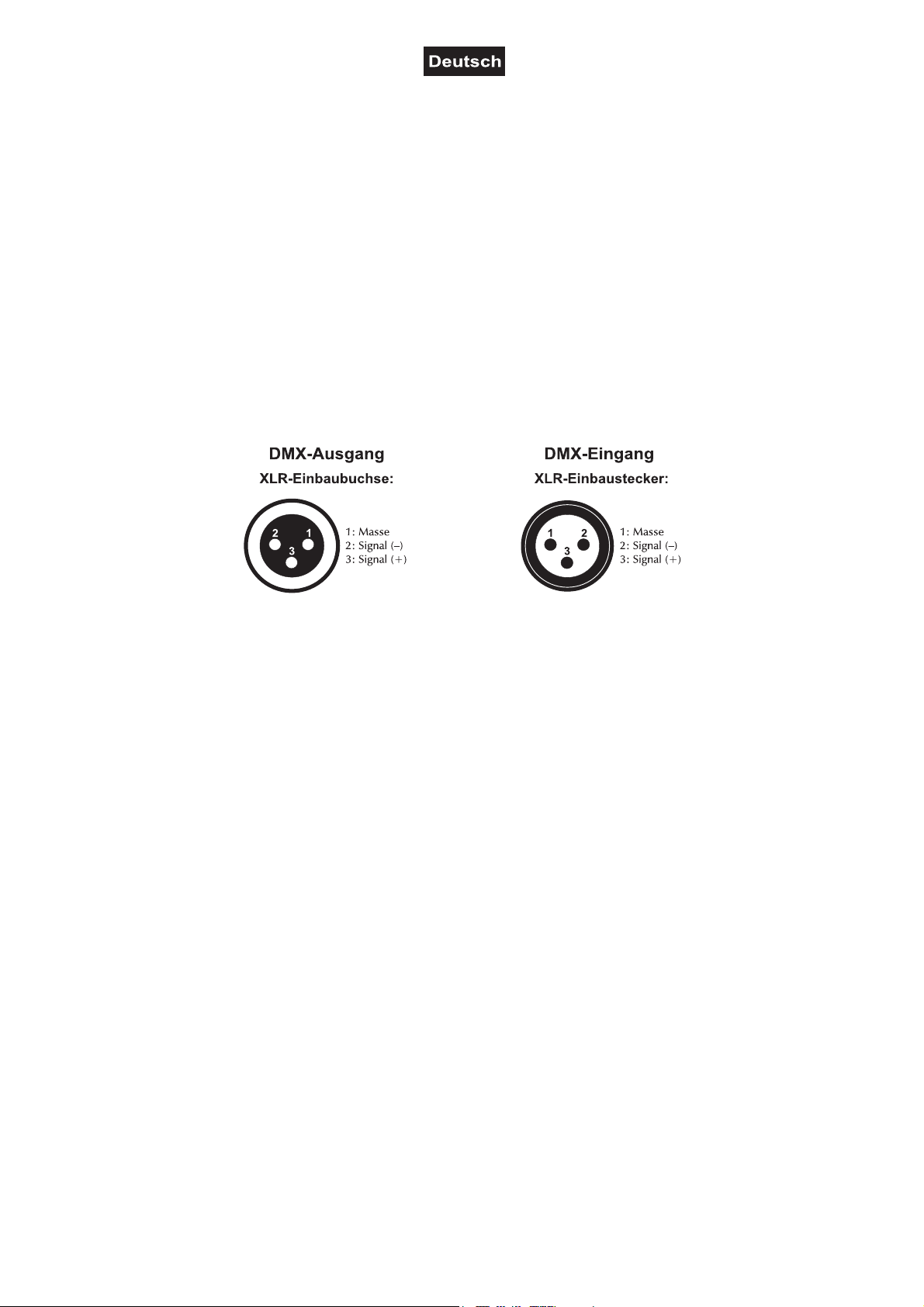

Belegung der XLR-Verbindung:
Anschluss ans Netz
Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.
1 Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete
Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet.
2 Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose.
3 Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort
verwenden Sie eine schaltbare Steckdose.
Stromversorgung von weiteren Geräten
Über den Netzausgang POWER OUT können weitere Geräte mit Strom versorgt werden. Zum
Zusammenschalten der Geräte, verbinden Sie immer den Ausgang POWER OUT mit dem Eingang POWER
IN des nächsten Geräts bis alle Geräte angeschlossen sind. Passende Netzkabel mit P-Con-Stecker sind
optional erhältlich. Auf diese Weise lassen sich bis zu 8 Geräte bei 230/240 Volt Netzspannung und bis zu 4
Geräte bei 110/115 Volt Netzspannung zusammenschalten.
7/20
00120910, Version 1.0
Page 8
Master/Slave
-
Helligkeit
BEDIENUNG
Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den
Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert.
Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über
einen handelsüblichen DMX-Controller betrieben werden.

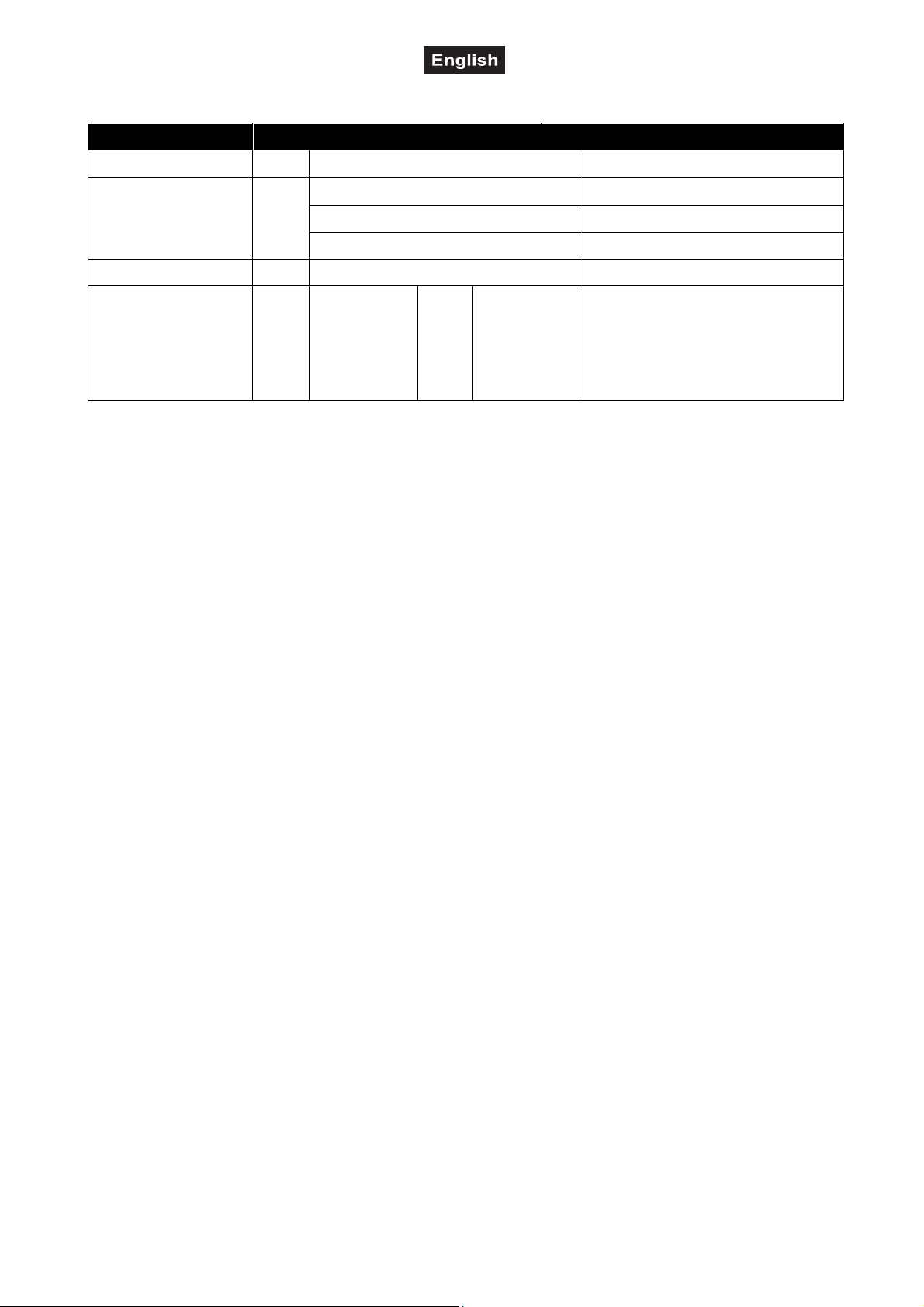

Menüstruktur
C
Modus
DMX-Startadresse
DMX-Kanal-Modus
Axxx
**CH
Anzeige
A001 – A512
3CH
2CH
1CH
Funktion
DMX-Startadresse
3-Kanal-Modus
2-Kanal-Modus
1-Kanal-Modus
Modus
SLAV SLAU Master, Slave-Modus
CU00 = dunkel, CU99 = hell
Dimmer/Strobe CUxx
CU00-CU99
CFxx
CF00-CF99
Stroboskopgeschwindigkeit
CF00: Stroboskop aus, LEDs an
CF01: langsamste Geschwindigkeit
CF99: schnellste Geschwindigkeit
Standalone-Betrieb
Master/Slave-Betrieb mit mehreren Geräten
Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle
Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen
auf die jeweilige Betriebsart eingestellt werden.
1 Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu
die Taste MENU so oft, bis das Display SLAV anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts.
Verbinden Sie dann den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten
Slave-Geräts usw., bis alle Geräte in einer Kette angeschlossen sind. Der DMX-Eingang darf nicht an
einen DMX-Controller angeschlossen sein.
3 Wählen Sie am Master-Gerät die gewünschte Betriebsart. Die zusammengeschalteten Geräte arbeiten
nun synchron.
Dimmer/Strobe
Im Menu CUxx lässt sich die Gesamthelligkeit und mit CFxx die Geschwindigkeit einstellen.
1 Drücken Sie die Taste MENU so oft, bis das Display das Menü CUxx anzeigt. Bestätigen Sie mit der
Taste ENTER.
2 Wählen Sie mit den Tasten UP und DOWN die Auswahl CUxx für gewünschte Helligkeit oder CFxx für
die Geschwindigkeit. Bestätigen Sie mit der Taste ENTER.
3 Mit den Tasten UP und DOWN können Sie nun, die gewünschte Feineinstellung für CUxx (CU00 =
dunkel, CU99 = hell) oder CFxx (CF00= Stroboskop aus, LEDs an, CF01 = langsame Geschwindigkeit,
CF99 = schnellste Geschwindigkeit) vornehmen. Bestätigen Sie mit der Taste ENTER.
8/20
00120910, Version 1.0
Page 9
DMX-Betrieb
Anzahl der DMX-Kanäle und DMX-Startadresse einstellen
Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 3 Steuerkanäle. Es kann
aber auch in einen Modus mit 1 oder 2 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt
werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse
eingestellt werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die
Dokumentation des Geräts.
1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart A*** anzeigt. Bestätigen Sie mit der
Taste ENTER.
2 Mit den Tasten UP und DOWN können Sie die Startadresse von A001 bis A512 auswählen. Bestätigen
Sie mit der Taste ENTER.
3 Stellen Sie nun den DMX-Kanal-Modus ein. Drücken Sie die Taste MENU so oft, bis das Display die
Betriebsart **CH anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie mit den Tasten UP und
DOWN den gewünschten DMX-Kanal-Modus. Bestätigen Sie mit der Taste ENTER.
Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen,
damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden
mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.
Funktionen im DMX-Betrieb
1-Kanal-Modus
Kanal Wert Funktion
1
Dimmer
000 – 255
2-Kanal-Modus
Kanal Wert Funktion
1
Dimmer
2
000 – 255 Gesamthelligkeit 0-100%
000 – 005 Keine Funktion
Strobe
006 – 255 Strobe mit zunehmender Geschwindigkeit (1 Hz - 20 Hz)
3-Kanal-Modus
Kanal Wert Funktion
1
Dimmer
2
000 – 255 Gesamthelligkeit 0-100%
000 – 005 Keine Funktion
Strobe
3
Blitzdauer
006 – 255 Strobe mit zunehmender Geschwindigkeit (1 Hz - 20 Hz)
000 – 255 Blitzdauer (1 ms - 500 ms)
Gesamthelligkeit 0-100%
9/20
00120910, Version 1.0
Page 10
REINIGUNG UND WARTUNG
Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt
werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt
werden kann.
1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen.
2 Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. Verwenden Sie auf keinen
Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden
könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.
3 Das Gerät muss trocken sein, bevor Sie es wieder einschalten.
Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse nicht. Unternehmen Sie
keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten. Sollten einmal Ersatzteile benötigt werden,
verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, wenden Sie sich bitte an
Ihren Fachhändler.
UMWELTSCHUTZ
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie
evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.
10/20
00120910, Version 1.0
Page 11
TECHNISCHE DATEN
Spannungsversorgung: 100-240 V AC, 50/60 Hz
Gesamtanschlusswert: 75 W
Schutzklasse: I
Anzahl der DMX-Kanäle: 1/2/3
DMX512-Anschluss: 3-pol. XLR
LED-Typ: SMD-5050, CW
LED-Anzahl: 480
Abstrahlwinkel: 120°
Blitzfrequenz: 1 - 20 Hz
Farbtemperatur: 6500 K
Sicherung: F2A
Maße (L x B x H):
Maximale Umgebungstemperatur Ta: 45° C
Max. Leuchtentemperatur im Beharrungszustand Tc: 50° C
Mindestabstand zu entflammbaren Oberflächen: 0,5 m
Mindestabstand zum angestrahlten Objekt: 0,1 m
Gewicht:
Zubehör
EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856
EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310
EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H
PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. 30227810
PSSO PowerCon Verbindungskabel 3x2,5 3m Best.-Nr. 30235068
Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 10.12.2018
80 x 460 x 255 mm
3,8 kg
11/20
00120910, Version 1.0
Page 12
USER MANUAL
LED Super Strobe
DANGER! Electric shock caused by short-circuit
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires. Never open the housing. Keep the device away from rain and
moisture.
Please read these instructions carefully before using the product. They contain important
information for the correct use of the product.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen one of our products. If you follow the instructions given in this manual, we are
sure that you will enjoy this device for a long period of time.
Product features
Strobe with bright 480 SMD 5050 LEDs and DMX
• 480 cold white LEDs, SMD 5050
• Master/slave and DMX mode
• Flash frequency steplessly adjustable (1 - 20 Hz)
• Brightness steplessly adjustable (0-100%)
• Flicker-free projection
• Addressing and setting via control panel with 4-digit LED display
• DMX512 control possible via any commercial DMX controller
• 1, 2 or 3 DMX channels selectable
• Swivel mounting bracket
• Power connection via P-Con jack and included power cable with safety plug
• Feed-through output allows to power up to 8 devices
12/20
00120910, Version 1.0
Page 13
SAFETY INSTRUCTIONS
WARNING!
Please read the safety warnings carefully and only use the product as described in this manual to
avoid accidental injury or damage.
Intended use
• This device is an LED strobe for creating decorative lighting effects. This device is designed for
professional use in the field of event technology, e.g. on stage. It is not suitable for household lighting.
• Only use the device according to the instructions given herein. Damages due to failure to follow these
operating instructions will void the warranty! We do not assume any liability for any resulting damage.
• We do not assume any liability for material and personal damage caused by improper use or non-
compliance with the safety instructions. In such cases, the warranty/guarantee will be null and void.
• Unauthorized rebuilds or modifications of the device are not permitted for reasons of safety and render the
warranty invalid.
Danger due to electricity
• The device is suitable for indoor use only. Do not use it outdoors. Never expose it to rain or moisture. Do
not store it in rooms exposed to moisture.
• To reduce the risk of electric shock, do not open any part of the device. There are no serviceable parts
inside the device.
• Only connect the device to a properly installed mains outlet. The outlet must be protected by residual
current breaker (RCD). The voltage and frequency must exactly be the same as stated on the device. If the
mains cable is equipped with an earthing contact, then it must be connected to an outlet with a protective
ground. Never defeat the protective ground of a mains cable. Failure to do so could result in damage to the
device and possibly injure the user.
• The mains outlet must be easily accessible so that you can unplug the device quickly if need be.
• Never touch the mains plug with wet or damp hands. There is the risk of potentially fatal electric shock.
• The mains cable must not be bent or squeezed. Keep it away from hot surfaces or sharp edges.
• Never pull the mains cable to disconnect the mains plug from the mains outlet, always seize the plug.
• Unplug the device during lightning storms, when unused for long periods of time or before cleaning.
• Do not expose the device to any high temperatures, direct sunlight, dripping or splashing water, strong
vibrations or heavy mechanical stress.
•
Do not place any objects filled with liquids on the device.
• Do not place any open sources of fire, such as burning candles, on or directly next to the device.
• Make sure that objects cannot fall into the device, in particular metal parts.
• Only have repairs to the device or its mains cable carried out by qualified service personnel. Repairs are
required when the device or the mains cable is visibly damaged, liquid has been spilled or objects have
fallen into the device; when the device has been exposed to rain or moisture, has been dropped or
malfunctions occur.
• Cleaning of the device is limited to the surface. Make sure that moisture does not come into contact with
any areas of the terminal connections or mains voltage control parts. Only wipe off the product with a soft
lint-free and moistened cloth. Never use solvents or aggressive detergents.
Danger to children and people with restricted abilities
• This product is not a toy. Keep it out of the reach of children and pets. Do not leave packaging material
lying around carelessly. Never leave this device running unattended.
• This device may be used only by persons with sufficient physical, sensorial, and intellectual abilities and
having corresponding knowledge and experience. Other persons may use this device only if they are
supervised or instructed by a person who is responsible for their safety.
13/20
00120910, Version 1.0
Page 14
Warning – risk of burns and fire
• The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this
temperature range.
• The housing temperature (Tc) can be up to 50°C during use. Avoid contact by persons and materials.
• Do not illuminate surfaces within 10 cm of the device. This value is indicated on the device by the
symbol.
• Do not use the device near highly flammable materials. Always place the device at a location where
sufficient air circulation is ensured. Leave 50 cm of free space around the device. Never cover the air vents
of the housing.
Warning – risk of injuries
• Do not look directly at the light source. Persons with light-sensitive epilepsy may suffer from epileptic
seizures or fall unconscious.
• Make sure that the product is set up or installed safely and expertly and prevented from falling down.
Comply with the standards and rules that apply in your country, in particular EN 60598-2-17.
• If you lack the qualification, do not attempt the installation yourself, but instead use a professional installer.
Improper installation can result in bodily injury and or damage to property.
• The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety
precautions.
• For overhead use, always secure the device with a secondary safety attachment such as a safety bond or
safety net.
• Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
device.
• For commercial use the country-specific accident prevention regulations of the government safety
organization for electrical facilities must be complied with at all times.
Caution – material damage
• This device must not be connected to the mains voltage by means of a dimmer.
• Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the
device will serve you for a long time without defects.
• Never switch the device on and off at short intervals. This will considerably reduce the service life of the
device.
• If the device has been exposed to drastic temperature fluctuation, do not switch it on immediately. The
resulting condensation may destroy the device. Allow the device to reach room temperature before
connecting it. Wait until the condensation has evaporated.
• Please use the original packaging to protect the device against vibration, dust and moisture during
transportation or storage.
• If a serial number label is affixed to the device, do not remove the label as this would make the guarantee
void.
---m
14/20
00120910, Version 1.0
Page 15

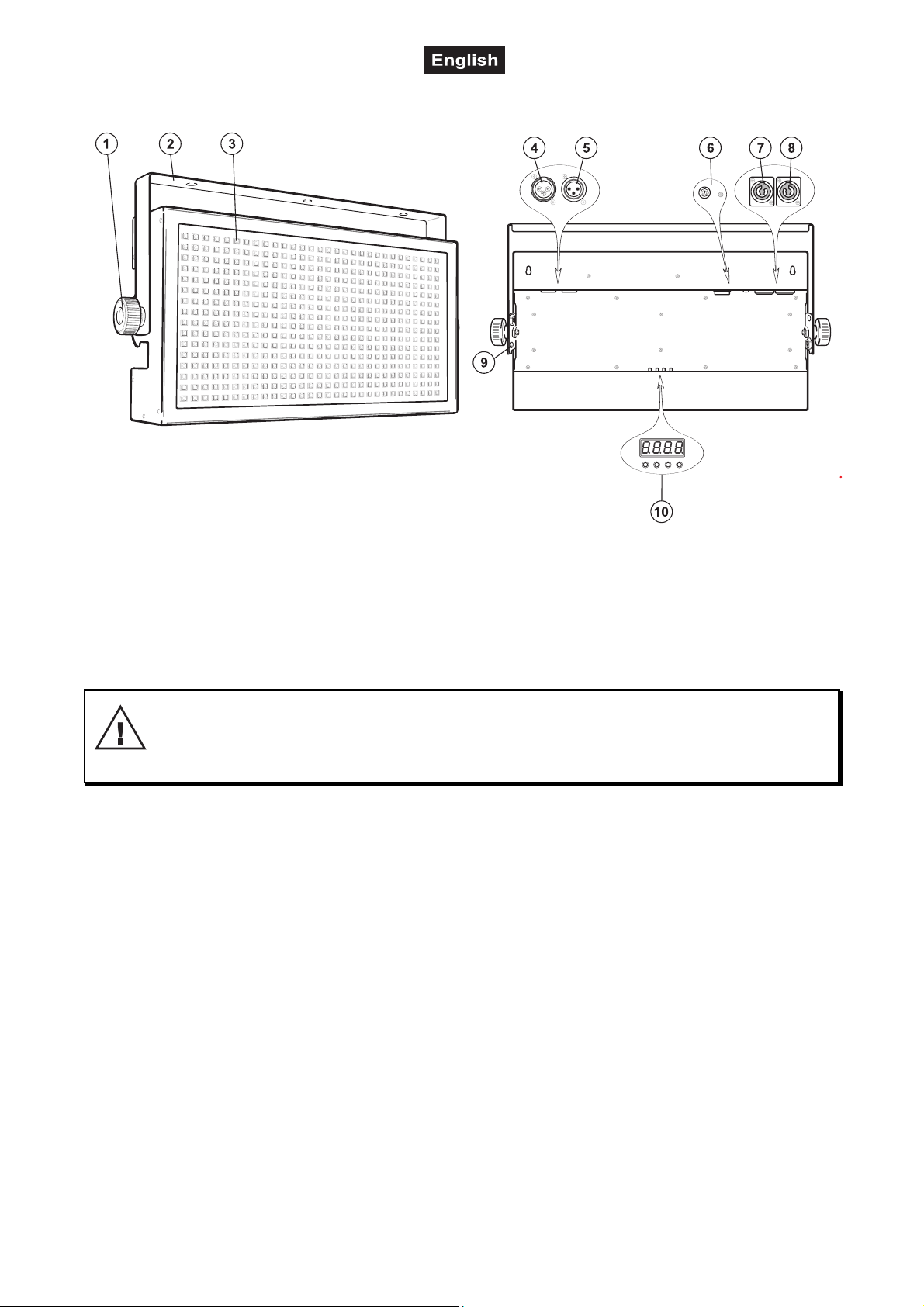

DESCRIPTION OF THE DEVICE
(1) Fixation screw
(2) Mounting bracket
(3) SMD 5050, CW LEDs
(4) DMX input
(5) DMX output
(6) Fuse
(7) Power feed-through output
(8) Power input
(9) Safety rope fixture
(10) LED display and operating buttons
INSTALLATION
WARNING! Risk of injury caused by falling objects
Devices in overhead installations may cause severe injuries when crashing down. Make sure
that the device is installed securely and cannot fall down. The installation must be carried out by
a specialist who is familiar with the hazards and the relevant regulations.
The device may be fastened to a truss or similar rigging structure. The device must never be fixed swinging
freely in the room.
1 The rigging structure must support at least 10 times the weight of all fixtures to be installed on it.
2 Block access below the work area and work from a stable platform when installing the device.
3 Use rigging hardware that is compatible with the structure and capable of bearing the weight of the
device. Please refer to the “Accessories” section for a list of suitable rigging hardware.
4 Secure the device with a safety bond or other secondary attachment. This secondary safety attachment
must be sufficiently dimensioned in accordance with the latest industrial safety regulations and
constructed in a way that no part of the installation can fall down if the main attachment fails. Pull the
safety bond through the safety rope fixture on the side of the housing and fasten it in such a way that, in
the event of a fall, the maximum drop distance of the device will not exceed 20 cm.
5 To align the device, release the fixation screws at the mounting bracket, adjust the desired inclination
angle and retighten the fixation screws.
6 After installation, the device requires inspections periodically to prevent the possibility of rot, deformation
and looseness.
15/20
00120910, Version 1.0
Page 16
CONNECTIONS
DMX512 control
A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR
connectors for DMX connection.
1 Connect the output of your DMX controller to the DMX input DMX IN of the device with a DMX cable.
2 Connect the DMX output DMX OUT of the device to the DMX input of the next unit in the chain. Always
connect one output to the input of the next unit until all units are connected.
3 At the last unit, the DMX cable has to be terminated. Plug the terminator with a 120 Ω resistor between
Signal (–) and Signal (+) in the DMX output of the last unit.
4 If the cable length exceeds 300 m or the number of DMX devices is greater than 32, it is recommended
to insert a DMX level amplifier to ensure proper data transmission.

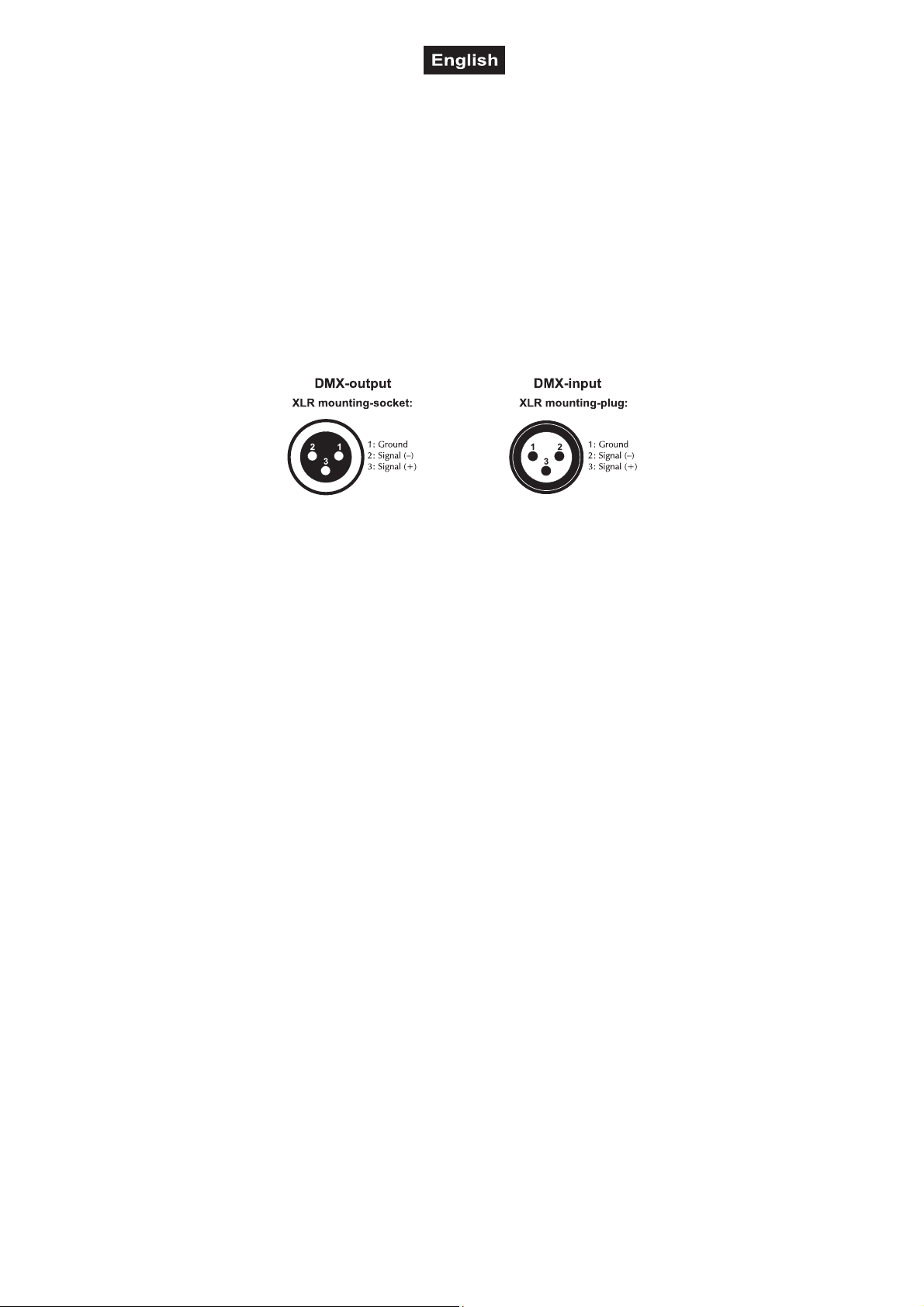

XLR connection:
Connection to the mains
The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts.
1 Connect the device via the mains cable to a grounded mains socket. Thus the unit is switched on.
2 To switch off the unit, disconnect the power plug.
3 Do not connect the unit to the mains voltage via a dimmer. For a more convenient operation, use a mains
outlet which is switchable.
Power supply of further devices
The jack POWER OUT allows for power supply of further devices. To interconnect several devices, connect
the jack POWER OUT to the input POWER IN of the next unit until all units are connected. Matching power
cables with P-Con plugs and P-Con inline jacks are available as accessories. In this manner, up to 8 devices
can be linked at 230/240 input voltage and up to 4 devices at 110/115 input voltage.
OPERATION
After connecting the device to the mains it is ready for operation. The display indicates the last operating
mode. The operating modes can be selected by means of the display and the control buttons. All settings
remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone
mode via the control board or in DMX-controlled mode via any commercial DMX controller.
16/20
00120910, Version 1.0
Page 17
Menu structur
Brightness
Mode
Display
Function
DMX start address
DMX channel mode
Master/Slave mode
Dimmer CUxx
Axxx
**CH
SLAV SLAU Master/Slave mode
A001 – A512
3CH
2CH
1CH
CU00-CU99
CFxx
CF00-CF99
DMX start address
3-channel mode
2-channel mode
1-channel mode
CU00 = dark, CU99 = bright
Stroboscope speed
CF00: Stroboscope out, LEDs on
CF01: lowest speed
CF99: fastest speed
Stand-alone mode
Interconnecting several devices (master/slave operation)
Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled
with the master unit without the need for a DMX controller. The devices must be set to the corresponding
operating modes.
1 Configure all slave units before connecting the master unit: Press the MENU button so many times until
SLNA is indicated in the display. Confirm with the ENTER button.
2 Connect the DMX output of the master unit to the DMX input of the first slave unit. Then connect the
DMX output of the first slave unit to the DMX input of the second slave unit, etc. until all units have been
connected in a chain. Do not connect a DMX controller to the DMX input of the master unit.
3 Set the master unit to the desired operating mode. The interconnected devices will now operate in
synchronously.
Dimmer/Strobe
In the menu CUxx the total brightness and with CFxx the speed can be set.
1 Press the MENU key repeatedly until the display shows the CUxx menu. Press ENTER to confirm.
2 Use the UP and DOWN keys to select CUxx for the desired brightness or CFxx for the speed. Press
ENTER to confirm.
3 With the UP and DOWN keys you can now set the desired fine adjustment for CUxx (CU00 = dark, CU99
= bright) or CFxx (CF00 = stroboscope off, LEDs on, CF01 = slow speed, CF99 = fastest speed).
Confirm with the ENTER key.
DMX operation
Setting the number of DMX channels and the DMX starting address
For operation with a controller with DMX512 protocol, the device is equipped with 3 control channels.
However, it can also be switched to a mode with 1 or 2 channels if different functions are required. To be
able to operate the device with a DMX controller, the DMX starting address must be set. The starting
address depends upon which DMX controller is being used. Please refer to the controller’s documentation.
17/20
00120910, Version 1.0
Page 18
1 Press the MENU button so many times until A*** is indicated in the display. Confirm with the ENTER
button.
2 Use the UP and DOWN keys to select the start address from A001 to A512. Confirm with the ENTER
button.
3 Now set the DMX channel mode. Press the MENU button repeatedly until the display shows **CH mode.
Confirm with the ENTER button. Use the UP and DOWN buttons to select the desired DMX channel
mode. Confirm with the ENTER button.
Note: Please make sure that you do not have any overlapping channels in order to control each device
correctly and independently from any other fixture on the DMX chain. If several devices are addressed
similarly, they will work synchronically.
Functions in DMX mode
1-channel mode
Channel Value
1
Dimmer
000 – 255
Function
Total brightness 0-100%
2-channel mode
Channel Value Function
1
Dimmer
2
000 – 255 Total brightness 0-100%
000 – 005 No function
Strobe
006 – 255 Strobe effect with increasing speed, (1 Hz - 20 Hz)
3-channel mode
Channel Value Function
1
Dimmer
2
000 – 255 Total brightness 0-100%
000 – 005 No function
Strobe
3
Flash duration
006 – 255 Strobe effect with increasing speed, (1 Hz - 20 Hz)
000 – 255 Flash duration (1 ms - 500 ms)
CLEANING AND MAINTENANCE
The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The
lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness.
1 Disconnect the device from power and allow it to cool before cleaning.
2 Clean the surface with a soft lint-free and moistened cloth. Never use alcohol or solvents as these may
damage the surface. Make sure that no liquids can enter the device.
3 The device must be dry before reapplying power.
There are no serviceable parts inside. Do not open the housing. Do not try to repair the device by yourself as
this may result in damage. Maintenance and service operations are only to be carried out by authorized
dealers. Should you need any spare parts, please use genuine parts. Should you have further questions,
please contact your dealer.
18/20
00120910, Version 1.0
Page 19
PROTECTING THE ENVIRONMENT
Disposal of old equipment
When to be definitively put out of operation, take the product to a local recycling plant for a
disposal which is not harmful to the environment. Devices marked with this symbol must not be
disposed of as household waste. Contact your retailer or local authorities for more information.
Remove any inserted batteries and dispose of them separately from the product.
You as the end user are required by law (Battery Ordinance) to return all used batteries/
rechargeable batteries. Disposing of them in the household waste is prohibited. You may return
your used batteries free of charge to collection points in your municipality and anywhere where
batteries/rechargeable batteries are sold. By disposing of used devices and batteries correctly,
you contribute to the protection of the environment.
TECHNICAL SPECIFICATIONS
Power supply: 100-240 V AC, 50/60 Hz
Power consumption: 75 W
Protection class: I
DMX control channels: 1/2/3
DMX512 connection: 3-pin XLR
LED type: SMD 5050, CW
LED number: 480
Beam angle: 120°
Flash rate: 1 - 20 Hz
Color temperature: 6500 K
Fuse: F2A
Dimensions (L x W x H):
Maximum ambient temperature Ta: 45° C
Maximum housing temperature TC:
Min. distance from flammable surfaces: 0.5 m
Min. distance to lighted object: 0.1 m
Weight:
80 x 460 x 255 mm
50° C
3.8 kg
Accessories
EUROLITE TPC-10 Coupler, silver No. 59006856
EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310
EUROLITE DMX cable XLR 3pin 3m bk No. 3022785H
PSSO DMX cable XLR 3pin 3m bk Neutrik No. 30227810
PSSO PowerCon Connection Cable 3x2.5 3m No. 30235068
All information is subject to change without prior notice. © 10.12.2018
19/20
00120910, Version 1.0
Page 20
Eurolite is a brand of Steinigke Showtechnic GmbH Andreas
-
Bauer
-
Str. 5 97297 Waldbüttelbrunn Germany
D00110564 Version 1.0 Publ. 10/12/2018
Loading...
