Page 1
Bedienungsanleitung
User Manual
LED
PIX-72
RGB Bar
LED PIX-72 RGB Bar
Benutzerfreundliche LED-Pixel-Leiste
User-friendly LED pixel bar
No. 51930434
www.eurolite.de
DMX
MASTER
SLAVE
STAND
ALONE
STROBE
RGB
120°
1/28
00135837, Version 1.1
Page 2
Inhaltsverzeichnis / Table of contents
EINFÜHRUNG ................................................................................................................................................... 3
Produktmerkmale ........................................................................................................................................... 3
SICHERHEITSHINWEISE ................................................................................................................................. 4
GERÄTEBESCHREIBUNG............................................................................................................................... 6
INSTALLATION ................................................................................................................................................ 7
DMX512-ANSTEUERUNG ................................................................................................................................ 8
NETZANSCHLUSS ........................................................................................................................................... 9
BEDIENUNG ................................................................................................................................................... 10
Menüstruktur ................................................................................................................................................ 10
Standalone-Betrieb ...................................................................................................................................... 11
Master/Slave-Betrieb mit mehreren Geräten ............................................................................................... 11
DMX-Betrieb ................................................................................................................................................. 12
REINIGUNG UND WARTUNG ........................................................................................................................ 14
Sicherungswechsel ...................................................................................................................................... 14
UMWELTSCHUTZ .......................................................................................................................................... 15
TECHNISCHE DATEN .................................................................................................................................... 15
Zubehör ........................................................................................................................................................ 15
INTRODUCTION ............................................................................................................................................. 16
Product features ........................................................................................................................................... 16
SAFETY INSTRUCTIONS............................................................................................................................... 17
DESCRIPTION OF THE DEVICE ................................................................................................................... 19
INSTALLATION .............................................................................................................................................. 20
DMX512 CONNECTION.................................................................................................................................. 21
POWER SUPPLY ............................................................................................................................................ 22
OPERATION ................................................................................................................................................... 23
Menu structure ............................................................................................................................................. 23
Stand-alone mode ........................................................................................................................................ 24
Interconnecting several devices (master/slave operation) ........................................................................... 24
DMX operation ............................................................................................................................................. 25
CLEANING AND MAINTENANCE ................................................................................................................. 27
Replacing the fuse ....................................................................................................................................... 27
PROTECTING THE ENVIRONMENT ............................................................................................................. 27
TECHNICAL SPECIFICATIONS ..................................................................................................................... 28
Accessories .................................................................................................................................................. 28
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers:
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de
51930434
2/28
00135837, Version 1.1
Page 3
BEDIENUNGSANLEITUNG
LED PIX-72 RGB Leiste
GEFAHR! Elektrischer Schlag durch Kurzschluss
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie
das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.
Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch
wichtige Hinweise für den korrekten Betrieb.
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Wenn Sie nachfolgende
Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Produktmerkmale
Bar (50 cm) mit 72 breit abstrahlenden RGB-LEDs, 4 Segmente
• Ausgestattet mit 72 x 5050 SMD-LED in den Farben Rot, Grün und Blau
• 3, 5, 6, 12-1 oder 12-2 DMX-Kanäle wählbar
• DMX-gesteuerter Betrieb oder Standalone-Betrieb mit Master-/Slave-Funktion möglich
• Adressierung und Einstellung über Control-Board mit vier Bedientasten und LED-Anzeige
• Funktionen: statische Farben, RGB Farbmischung, interne Programme, Dimmer, Strobe-Effekt einstellbar
über DMX, Master/Slave

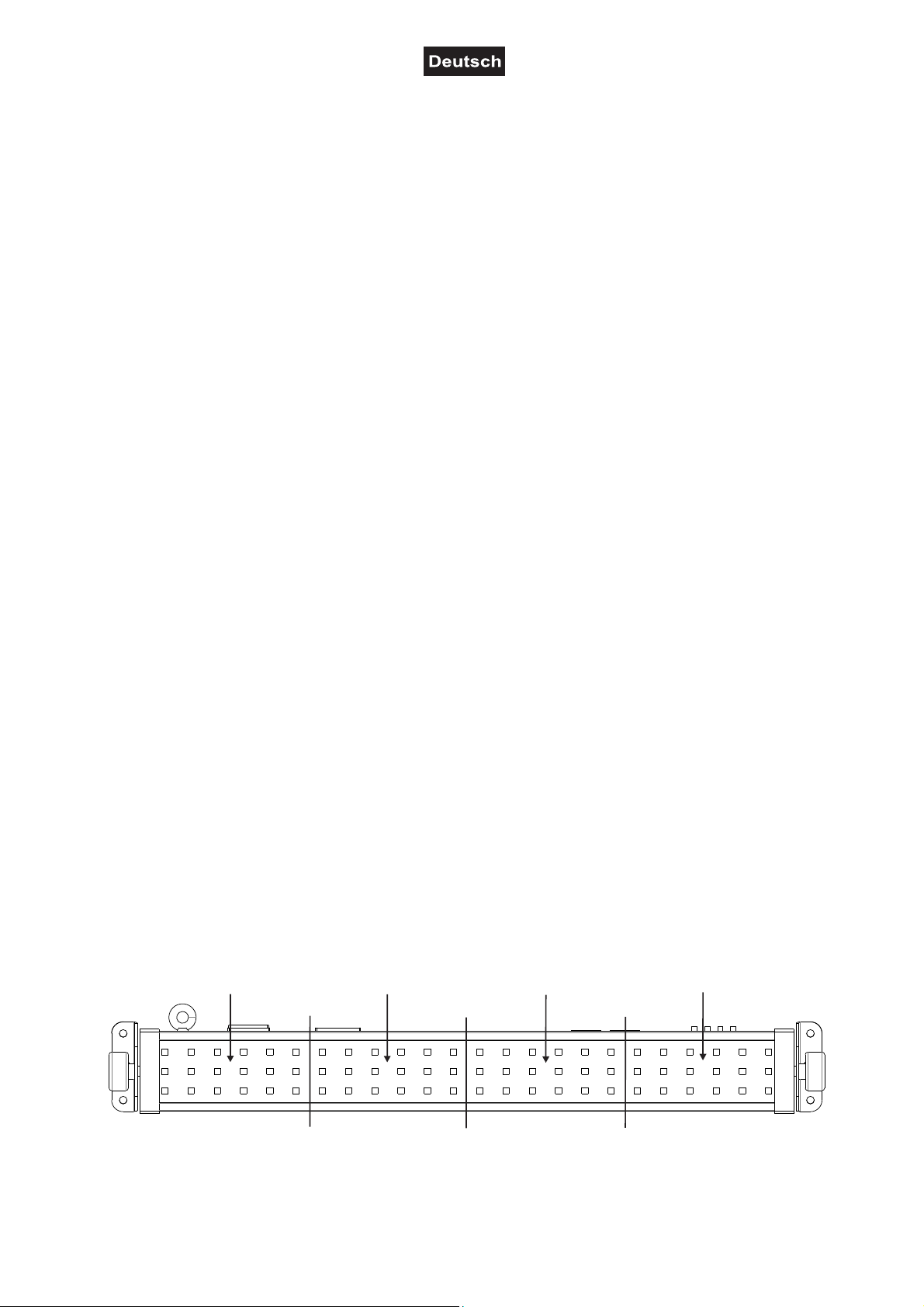

• Unterteilt in 4 Pixel (Leuchteinheiten mit jeweils 18 LEDs) die individuell über DMX angesteuert werden
können
• Musiksteuerung über eingebautes Mikrofon, Empfindlichkeit über Control Board einstellbar
• Arretiermöglichkeit an den Bügeln

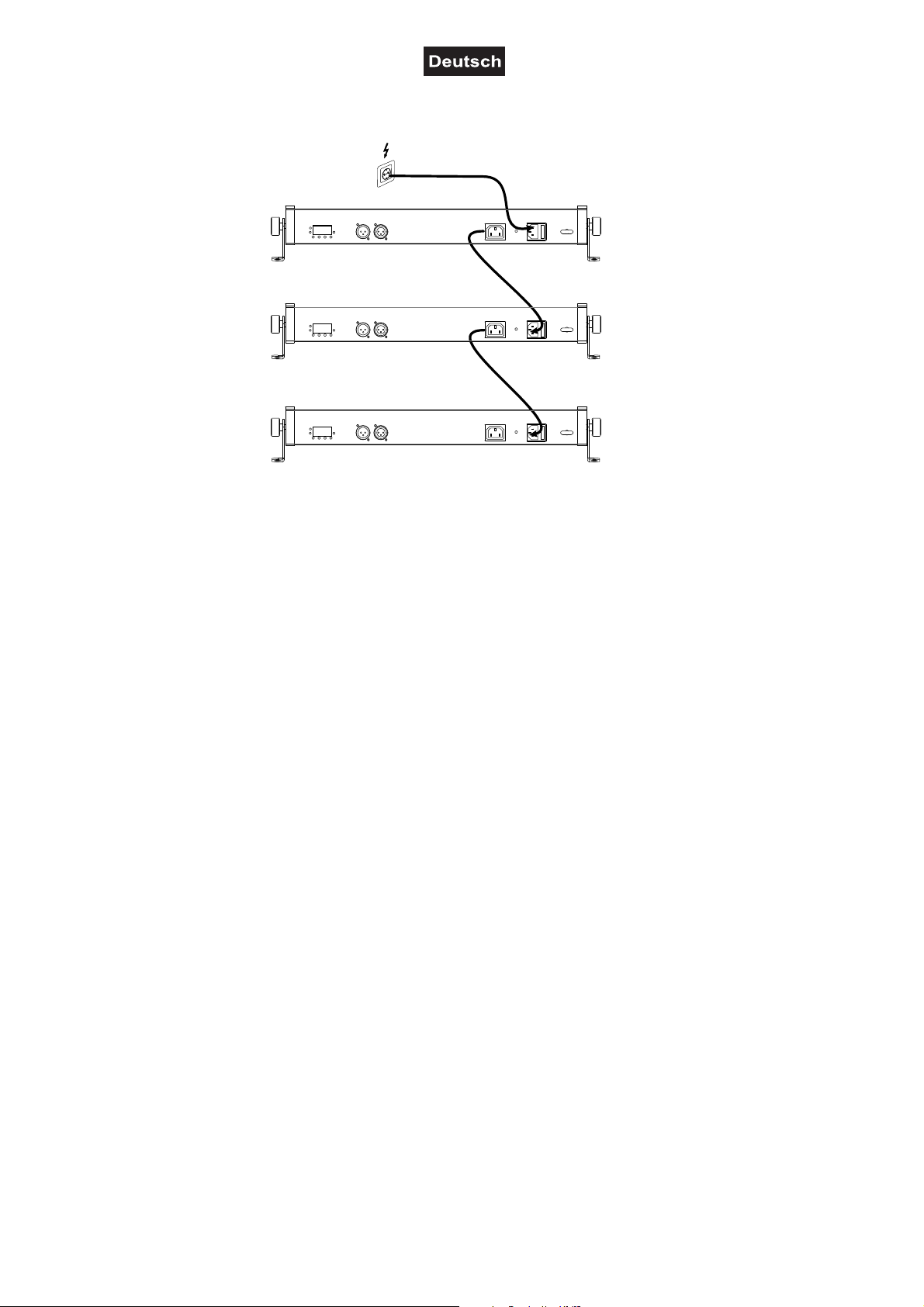

• Netzanschlüsse zum einfachen Zusammenschalten von bis zu 8 Geräten
• Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt
3/28
00135837, Version 1.1
Page 4
SICHERHEITSHINWEISE
WARNUNG!
Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser
Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.
Verwendungszweck
• Bei diesem Gerät handelt es sich um eine LED Pixel-Leiste, mit der sich dekorative Lichteffekte erzeugen
lassen. Das Gerät ist für professionelle Anwendungen im Bereich der Veranstaltungstechnik vorgesehen
(z. B. auf Bühnen). Es ist nicht für die Raumbeleuchtung in Haushalten geeignet.
• Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch
Nichtbeachten dieser Anleitung verursacht werden, erlischt der Gewährleistungsanspruch. Für
Folgeschäden wird keine Haftung übernommen.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung und es erlischt jeder
Gewährleistungsanspruch.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts nicht gestattet und
hat den Verlust des Gewährleistungsanspruchs zur Folge.
Gefahr durch Elektrizität
• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Benutzen Sie es nicht im Freien. Setzen Sie
es niemals Regen oder Feuchtigkeit aus. Bewahren Sie es nicht in feuchten Räumen auf.
• Um Stromschläge zu vermeiden, niemals irgendeinen Teil des Produkts öffnen. Im Geräteinneren befinden
sich keine vom Benutzer zu wartende Teile.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an, deren Spannung und
Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen
Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit einem Schutzkontakt
ausgestattet ist, muss er an eine Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie
niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu
Verletzungen des Benutzers führen.
• Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker schnell ziehen können.
• Fassen Sie den Netzstecker niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht.
• Das Netzkabel darf nicht geknickt oder gequetscht werden. Halten Sie es von heißen Oberflächen und
scharfen Kanten fern.
• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Trennen Sie das Gerät vom Stromnetz bei längerem Nichtgebrauch, bevor Sie es reinigen und wenn
Gewitter auftreten.
• Setzen Sie das Gerät keinen hohen Temperaturen, direktem Sonnenlicht, Tropf- oder Spritzwasser,
starken Vibrationen sowie hohen mechanischen Beanspruchungen aus.
• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände sowie offene Brandquellen wie brennende Kerzen
auf oder direkt neben dem Gerät ab.
• Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können, insbesondere Metallteile.
• Lassen Sie Reparaturen am Gerät oder am Netzkabel nur von qualifiziertem Fachpersonal durchführen.
Reparaturen müssen durchgeführt werden, wenn sichtbare Schäden am Gerät oder am Netzkabel
vorhanden sind, Flüssigkeiten oder Objekte in das Gerät gelangt sind, das Gerät Regen ausgesetzt war,
das Gerät heruntergefallen ist oder wenn Funktionsstörungen auftreten.
• Die Reinigung beschränkt sich auf die Oberfläche. Dabei darf keine Feuchtigkeit in Anschlussräume oder
an Netzspannung führende Teile gelangen. Wischen Sie das Produkt nur mit einem fusselfreien,
angefeuchteten Tuch ab. Niemals Lösungsmittel oder scharfe Reinigungsmittel verwenden.
Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit
• Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie
Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und
geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen
das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder
angeleitet werden.
4/28
00135837, Version 1.1
Page 5
Warnung vor Verbrennung und Brand
• Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals
außerhalb dieses Temperaturbereichs.
• Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit
Personen oder Gegenständen.
• Der Mindestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät über das Bildzeichen
angegeben: .
• Halten Sie das Gerät vor leicht entflammbaren Materialien fern. Platzieren Sie es so, dass im Betrieb eine
ausreichende Luftzirkulation gewährleistet ist. Das Gerät muss einen Mindestabstand von 50 cm zu
angrenzenden Flächen haben und die Lüftungsöffnungen am Gehäuse dürfen auf keinen Fall abgedeckt
werden.
Warnung vor Verletzungen
• Nicht direkt in die Lichtquelle blicken. Personen mit lichtempfindlicher Epilepsie könnten epileptische
Anfälle erleiden oder bewusstlos werden.
• Stellen Sie sicher, dass das Gerät fachgerecht und sicher aufgestellt oder befestigt ist und nicht
herunterfallen kann. Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften
insbesondere die Bestimmungen der EN 60598-2-17.
• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine ausreichende
Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße
Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden.
• Bei einer Montage über Kopf ist das Gerät immer durch eine zweite Befestigung (z. B. Fangseil oder
Fangnetz) zu sichern.
• Während Montage- und Wartungsarbeiten muss der Bereich unterhalb des Geräts abgesperrt sein.
• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.
Vorsicht - Sachschäden
• Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an.
• Lichteffekte sind generell nicht für den Dauerbetrieb konzipiert. Längere Betriebszeiten sollten immer durch
Pausen unterbrochen werden, um die Lebensdauer des Geräts zu erhöhen.
• Vermeiden Sie es das Gerät in kurzen Intervallen ein- und auszuschalten. Dadurch reduziert sich die
Lebensdauer des Geräts erheblich.
• Nehmen Sie das Gerät niemals gleich in Betrieb, nachdem es starken Temperaturschwankungen
ausgesetzt wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.
Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser
verdunstet ist.
• Benutzen Sie die Originalverpackung, um das Gerat bei Transport und Lagerung optimal vor
Erschütterungen, Staub und Feuchtigkeit zu schützen.
• Wenn am Gerät ein Etikett mit Seriennummer angebracht ist, darf dieses nicht entfernt werden, da
ansonsten der Gewährleistungsanspruch erlischt.
---m
5/28
00135837, Version 1.1
Page 6

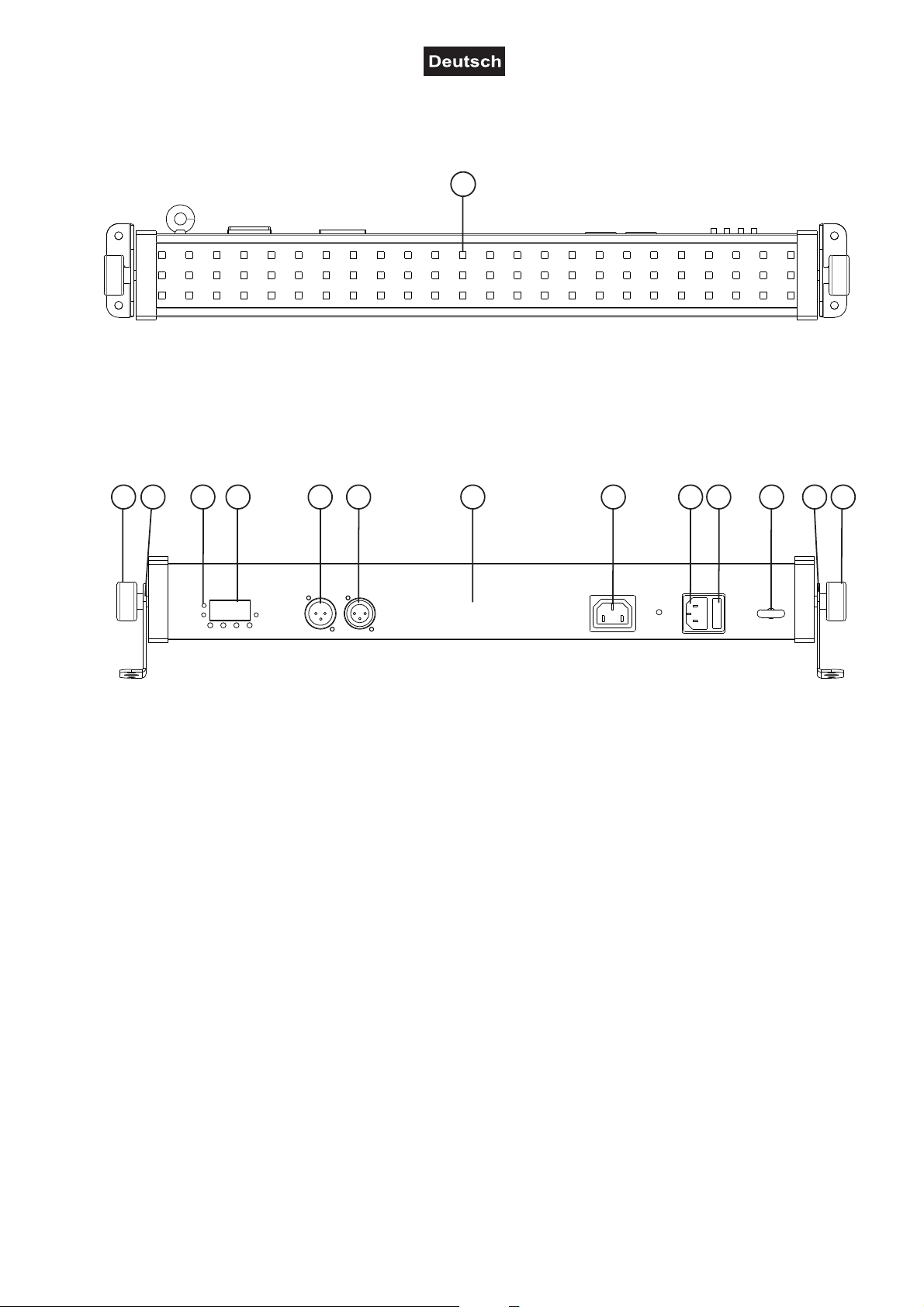

GERÄTEBESCHREIBUNG
Oberseite
1
(1) Geräteoberseite mit RGB-LEDs
Rückseite
2 3 4 5 6 7 8 9 11 12 210 3
(2) Feststellschraube
(3) Montagebügel
(4) Mikrofon für Musiksteuerung
(5) LED-Display mit Bedientasten
(6) DMX-Eingang
(7) DMX-Ausgang
(8) Gehäuse
(9) Netzausgang
(10) Netzanschluss
(11) Sicherungshalter
(12) Fangseilöse
6/28
00135837, Version 1.1
Page 7

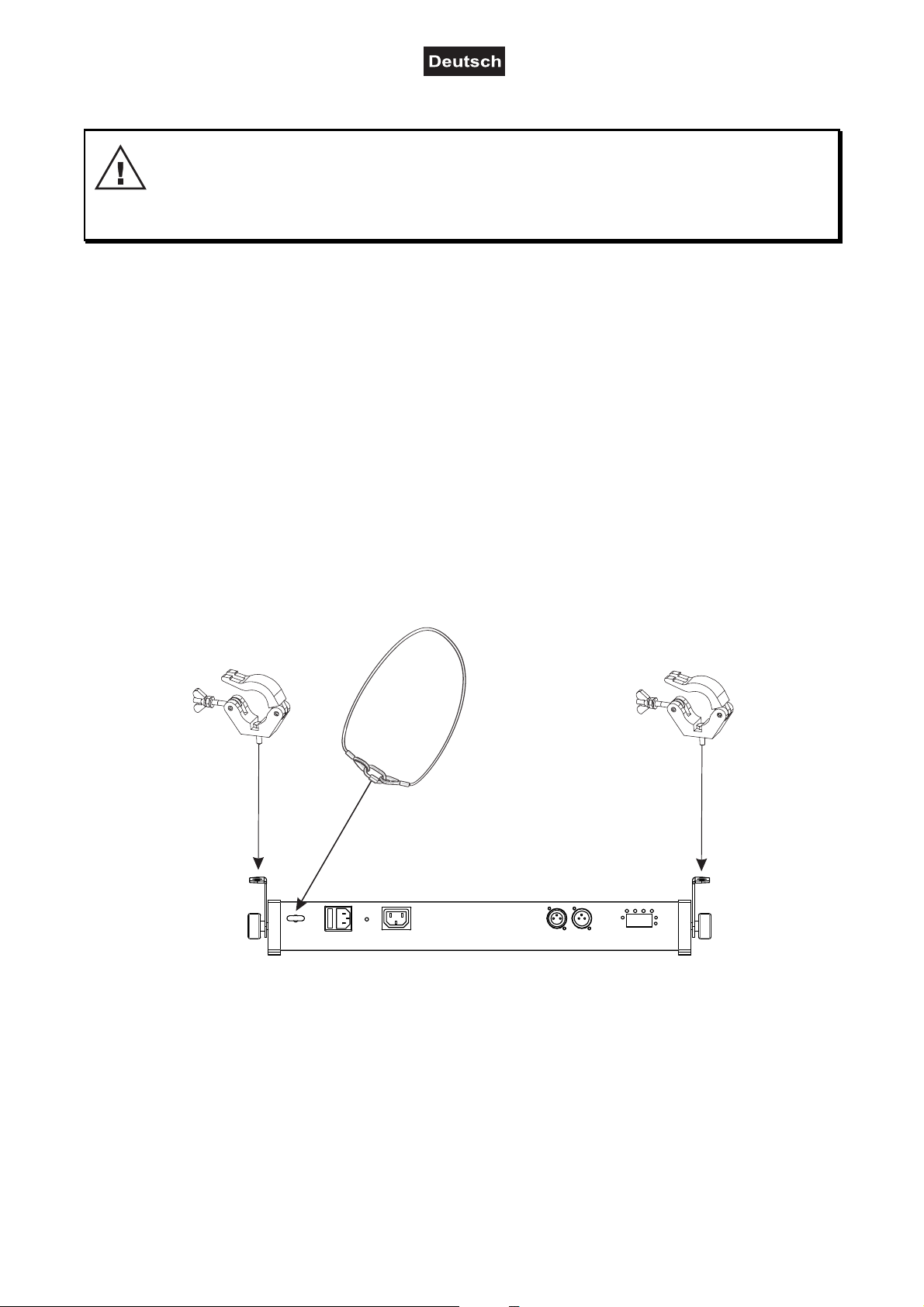

INSTALLATION
WARNUNG! Verletzungsgefahr durch Herabfallen
Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!
Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage
darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften
hierfür vertraut ist.
Das Gerät kann auf dem Boden aufgestellt oder an einer Traverse oder einer anderen geeigneten Struktur
befestigt werden. Die Montage darf niemals freischwingend erfolgen.
1 Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
2 Sperren Sie den Arbeitsbereich während der Montage und arbeiten Sie von einer stabilen Plattform aus.
3 Verwenden Sie Montagematerial, das für die Struktur geeignet ist und die Last des Geräts tragen kann.
Geeignetes Montagematerial finden Sie im Abschnitt „Zubehör“.

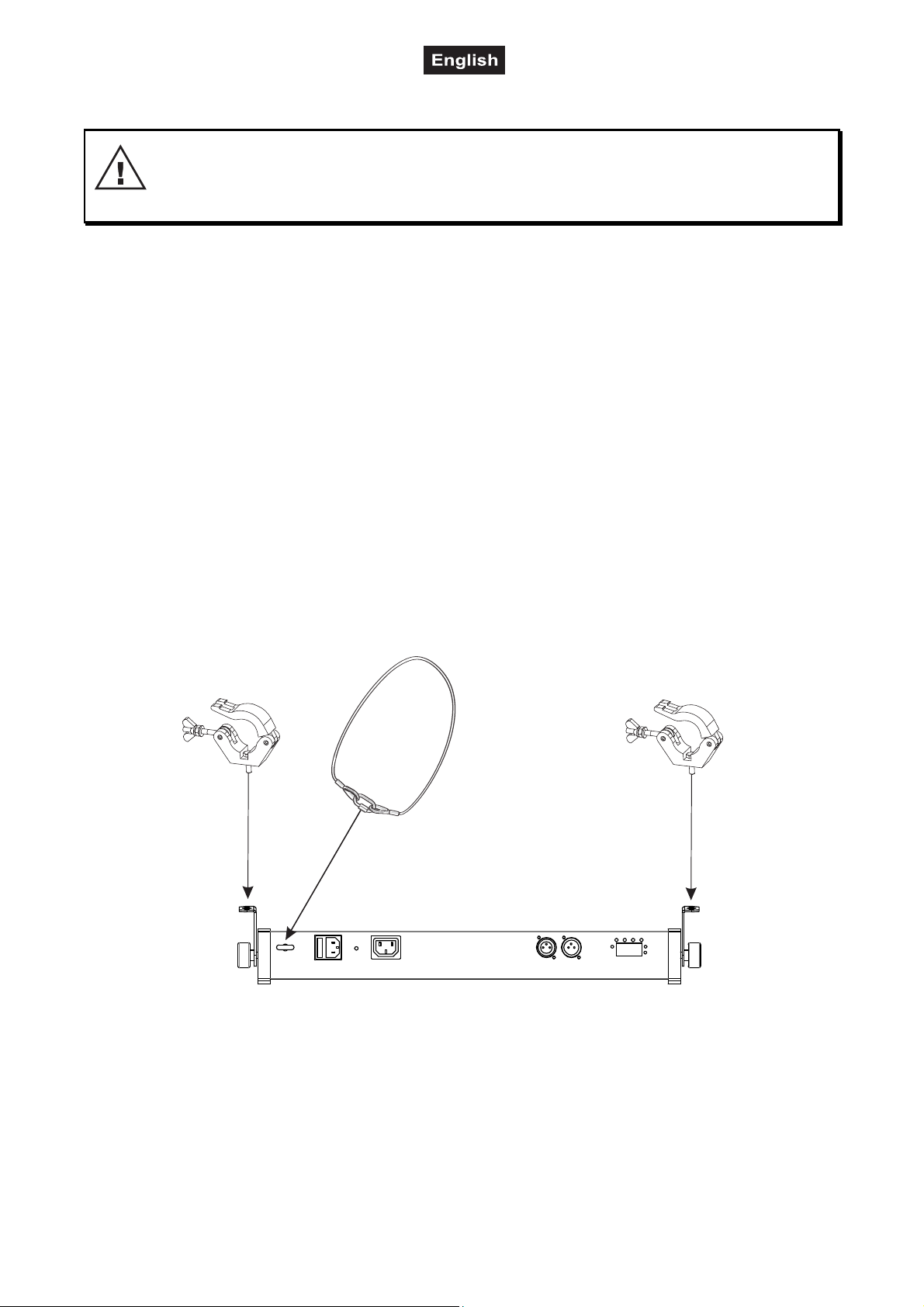

4 Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung zusätzlich ab.
Diese zweite Aufhängung muss auf Grundlage der aktuellsten Arbeitsschutzbestimmungen ausreichend
dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation
herabfallen kann. Für die Befestigung eines Fangseils ist eine entsprechende Öse am Gerät montiert.
Befestigen Sie das Sicherungsseil so, dass der Fallweg des Geräts nicht mehr als 20 cm betragen kann.
5 Zum Ausrichten des Geräts lösen Sie die Feststellschrauben am Montagebügel, stellen die gewünschte
Neigung ein und ziehen die Schrauben wieder fest an.
6 Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion,
Verformung und Lockerung zu vermeiden.
7/28
00135837, Version 1.1
Page 8

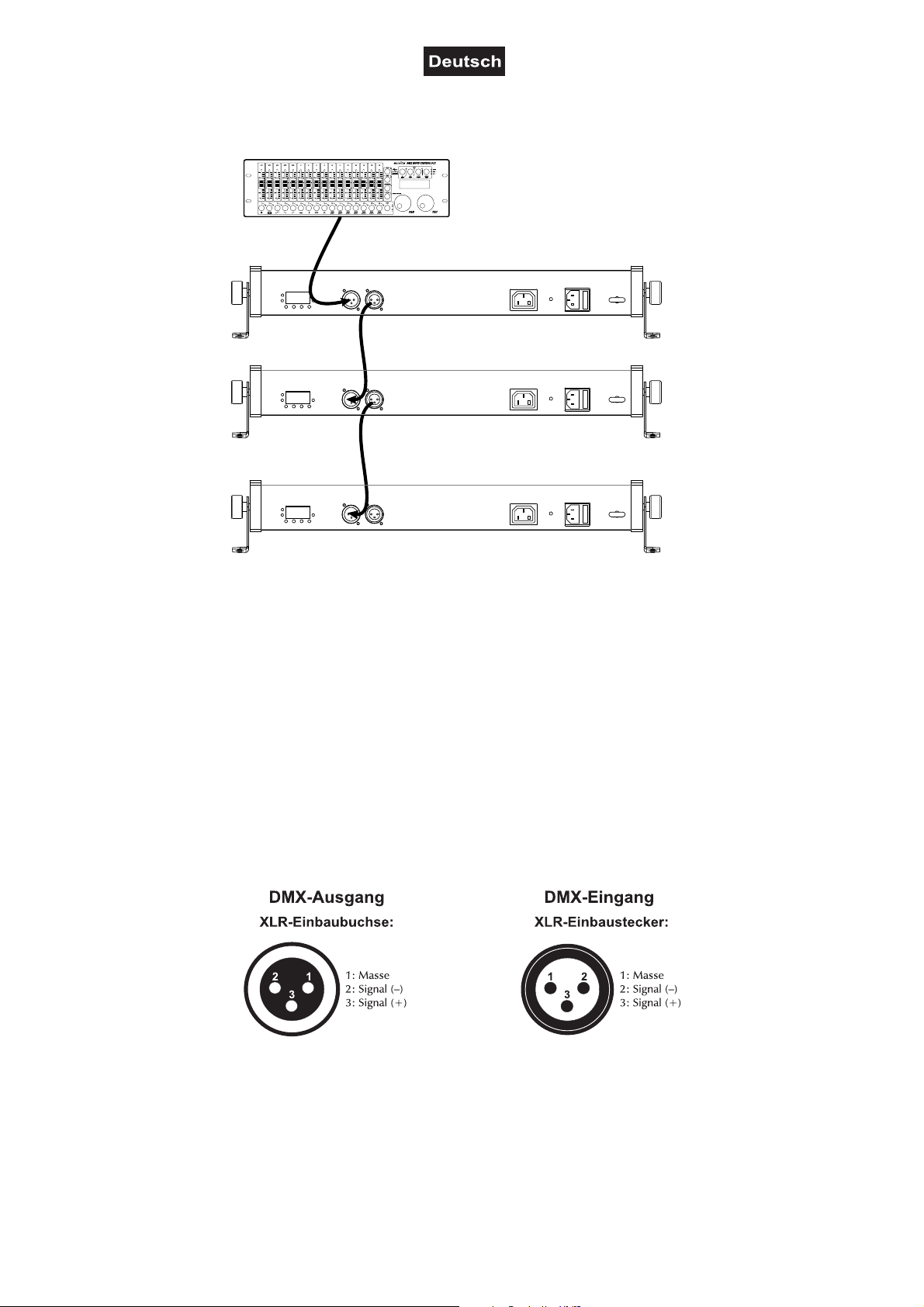

DMX512-ANSTEUERUNG
Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2 Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Belegung der XLR-Verbindung:
DMX Controller
Program
Chase32 Step100
8/28
00135837, Version 1.1
Page 9
NETZANSCHLUSS
Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.
1 Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete
Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet.
2 Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose.
3 Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort
verwenden Sie eine schaltbare Steckdose.
4 Über den Netzausgang POWER OUT können weitere Geräte mit Strom versorgt werden. Zum
Zusammenschalten der Geräte, verbinden Sie immer den Ausgang POWER OUT mit dem Eingang
POWER IN des nächsten Geräts bis alle Geräte angeschlossen sind. Passende Netzkabel sind optional
erhältlich. Auf diese Weise lassen sich bis zu 8 Geräte bei 230/240 Volt Netzspannung und bis zu 4
Geräte bei 110/115 Volt Netzspannung zusammenschalten.
9/28
00135837, Version 1.1
Page 10
BEDIENUNG
Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den
Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert.
Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über
einen handelsüblichen DMX-Controller betrieben werden.
Menüstruktur
Um eine Funktion auszuwählen, drücken Sie die Taste MENU so oft, bis die gewünschte Funktion im Display
angezeigt wird. Mit ENTER können Sie die gewünschte Funktion anwählen. Mit den Tasten UP und DOWN
können Sie den Modus wechseln. Bestätigen Sie mit ENTER.
Modus
Addr 001-512 Einstellen der DMX-Startadresse
DMX-Betrieb
Chnd
Anzeige
Funktion
12C2 d001-512 12-2-Kanal-Modus
12C1
6CH
5CH
3CH
d001-512 12-1-Kanal-Modus
d001-512 6-Kanal-Modus
d001-512 5-Kanal-Modus
d001-512 3-Kanal-Modus
Master/Slave- und DMXModus
Musiksteuerung
Automatikbetrieb
Farbmischung
Display-Invertierung
Versionsnummer
Default
MASt Master-Einstellung
Slnd
d512 DMX-Modus
SL1-SL2
Slave-Einstellung
So 0 – So16 Musikgesteuerte Programme
SoUn
Se00 – Se99
Mikrofonempfindlichkeit
niedrig > hoch
Au 0 – 16 Automatikprogramme
Auto
SP 1 – SP 9
Ablaufgeschwindigkeit
langsam > schnell
red 000-255 Rot 0-100%
CoLo
Gree 000-255 Grün 0-100%
bLue 000-255 Blau 0-100%
disp Display normal
dsip
Display um 180° invertiert
ver V10 Software-Version anzeigen
rset
Auf Werkseinstellungen
zurücksetzen
10/28
00135837, Version 1.1
Page 11
Standalone-Betrieb
Master/Slave-Betrieb mit mehreren Geräten
Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle
Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen
auf die jeweilige Betriebsart eingestellt werden.
1 Um den Master/Slave Modus einzustellen, drücken Sie die MENU Taste und wählen Sie Slnd.
Bestätigen Sie mit der Taste ENTER.
Stellen Sie beim Master-Gerät den Master Modus MASt ein. Bestätigen Sie mit der Taste ENTER. Sie
können nun das gewünschte Automatik Programm oder die Musiksteuerung einstellen.
2 Um den Slave Modus einzustellen, konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das
Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display Slnd anzeigt. Bestätigen Sie
mit der Taste ENTER. Jetzt können Sie zwischen SL1 oder SL2 auswählen. Bestätigen Sie mit der
Taste ENTER. Die so eingestellten Geräte lassen sich nun von einem Mastergerät steuern.
3 Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts.
Verbinden Sie dann den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten
Slave-Geräts usw., bis alle Geräte in einer Kette angeschlossen sind. Das Master-Gerät muss das erste
Gerät in der Kette sein. Der DMX-Eingang darf nicht an einen DMX-Controller angeschlossen sein.
4 Wählen Sie am Master-Gerät die gewünschte Betriebsart. Die zusammengeschalteten Geräte arbeiten
nun synchron.
Siehe Hinweise unter Menüstruktur.
Musiksteuerung
Durch das integrierte Mikrofon lassen sich die integrierten Showprogramme im Rhythmus der Musik (bei
deutlichem Bassschlag) optimal mit dem Gerät wiedergeben.
Um im Standalone-Betrieb die Musiksteuerung betreiben zu können, muss das Gerät auf MASt eingestellt
sein.
1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart SoUn anzeigt. Bestätigen Sie mit
der Taste ENTER. Wählen Sie das gewünschte Showprogramm mit den Tasten UP und DOWN.
Bestätigen Sie mit der Taste ENTER.
2 Passen Sie nun mit den Tasten UP und DOWN die Mikrofonempfindlichkeit an die Lautstärke der Musik
an (Se00 = niedrig, Se99 = hoch).
Automatikbetrieb
Im Automatikbetrieb stehen verschiedene 16 Showprogramme zur Verfügung die mit einer einstellbaren
Geschwindigkeit ablaufen.
Um im Standalone-Betrieb den Automatikbetrieb betreiben zu können, muss das Gerät auf MASt eingestellt
sein.
1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Auto anzeigt. Bestätigen Sie mit der
Taste ENTER. Wählen Sie das gewünschte Showprogramm mit den Tasten UP und DOWN. Bestätigen
Sie mit der Taste ENTER.
2 Stellen Sie nun mit den Tasten UP und DOWN die Ablaufgeschwindigkeit des Programms von SP 1
(langsam) bis SP 9 (schnell) ein. Bestätigen Sie mit der Taste ENTER.
Individuelle Farbeinstellung
Der Farbmodus Colo bietet die Möglichkeit, jede der in der Helligkeit individuell einzustellen. Das Gerät
strahlt konstant mit dieser Farbeinstellung.
1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart CoLo anzeigt. Bestätigen Sie mit der
Taste ENTER.
2 Das Display zeigt nun red für die Farbe Rot an und den dazugehörigen Helligkeitswert. Stellen Sie mit
den Tasten UP und DOWN die gewünschte Helligkeit ein.
3 Bestätigen Sie mit der Taste ENTER. Jetzt kann die Grundfarbe Grün eingestellt werden, danach Blau.
11/28
00135837, Version 1.1
Page 12
Display-Invertierung
Um die Displayanzeige um 180° zu drehen, drücken Sie die Taste MENU so oft, bis das Display dISP
anzeigt. Bestätigen Sie mit der Taste ENTER. Im Display erscheint dSIP. Bei jedem Drücken der ENTER
Taste, dreht sich das Display um.
Software-Version anzeigen
Um die Versionsnummer der Firmware (Betriebssystem des Geräts) anzuzeigen, drücken Sie die Taste
MENU so oft, bis das Display Ver anzeigt. Bestätigen Sie mit der Taste ENTER. Die Versionsnummer wird
nun im Display angezeigt.
Auf Werkseinstellungen zurücksetzen
Das Gerät lässt sich auf die Werkseinstellungen zurücksetzen. Drücken Sie dazu die Taste MENU so oft, bis
das Display rSet anzeigt. Bestätigen Sie mit der Taste ENTER.
DMX-Betrieb
Um das Gerät im DMX-Modus betreiben zu können, muss es zuvor unter dem Menüpunkt Slnd (siehe
Menüstruktur) auf d512 eingestellt werden.
Anzahl der DMX-Kanäle und DMX-Startadresse einstellen
Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 12 Steuerkanäle. Es
kann aber auch in einen Modus mit 3, 5 oder 6 Kanälen umgeschaltet werden, wenn andere Funktionen
benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMXStartadresse eingestellt werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu
die Dokumentation des Geräts.
1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Chnd anzeigt. Bestätigen Sie mit der
Taste ENTER.
2 Das Display zeigt 3 CH (3 DMX-Kanäle), 5 CH (5 DMX-Kanäle), 6 CH (6 DMX-Kanäle), 12-1 CH (12
DMX-Kanäle) oder 12-2 CH (12 DMX-Kanäle) an. Wählen Sie mit den Tasten UP und DOWN den
gewünschten DMX-Kanal-Modus. Bestätigen Sie mit der Taste ENTER.
3 Das Menü für die DMX-Startadresse wird aufgerufen Addr. Stellen die Adresse mit den Tasten UP und
DOWN ein. Bestätigen Sie mit der Taste ENTER.
4 Beim Empfang von DMX-Steuersignalen blinkt ein Punkt im Display. Fehlen die Steuersignale, blinkt der
Punkt nicht.
Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen,
damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden
mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.

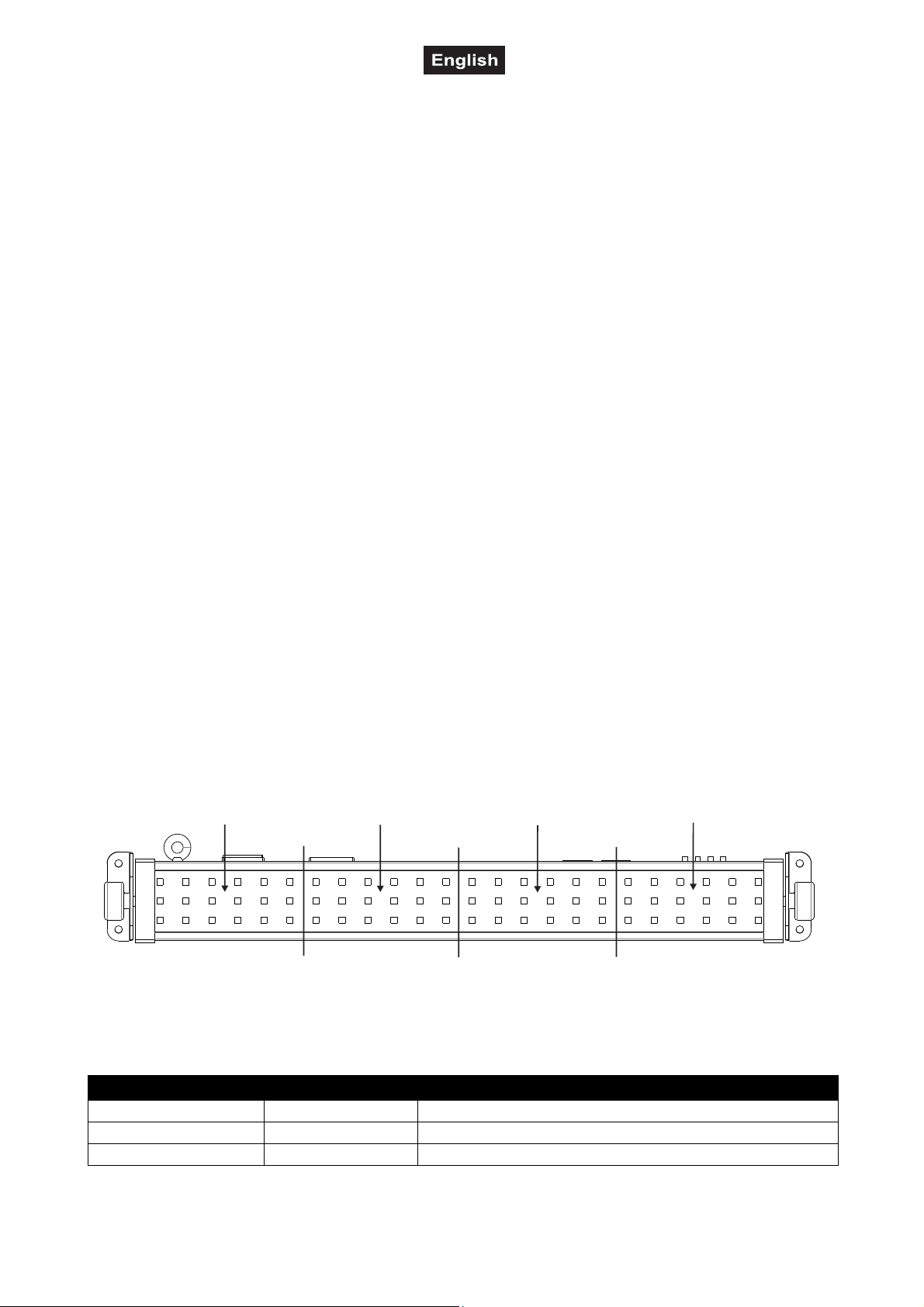

Die LEDs des Geräts sind in LED-Segmente aufgeteilt, wovon jedes Einzelne mit dem folgenden DMXProtokoll individuell gesteuert werden kann. Die Segmente des Geräts sind wie in untenstehender Grafik
angeordnet.
1 2
12/28
3
4
00135837, Version 1.1
Page 13
Funktionen im DMX-Betrieb
1
2
3
4
7
8
9
10
11
3-Kanal-Modus
Kanal Wert Funktion
1
2
3
5-Kanal-Modus
Kanal Wert Funktion
1
2
3
4
5
6-Kanal-Modus
Kanal Wert Funktion
1
2
3
4
5
6
12-1-Kanal-Modus
Kanal Wert Funktion
5
6
12
000 – 255 Rot 0-100%
000 – 255 Grün 0-100%
000 – 255 Blau 0-100%
000 – 255 Rot 0-100%
000 – 255 Grün 0-100%
000 – 255 Blau 0-100%
000 – 255 Master-Dimmer 0-100%
000 – 000 Keine Funktion
001 – 005 Musikgesteuerter Modus (7 Farben)
006 – 010 Keine Funktion
011 – 255 Strobe-Effekt mit zunehmender Geschwindigkeit 0-100%
000 – 255 Master-Dimmer 0-100%
000 – 255 Strobe-Effekt mit zunehmender Geschwindigkeit 0-100%
000 – 255 Rot 0-100%
000 – 255 Grün 0-100%
000 – 255 Blau 0-100%
000 – 015 Keine Funktion
016 – 255
000 – 255
Automatikprogramm mit zunehmender Geschwindigkeit
(3 Farben)
Master-Dimmer 0-100% 1+2
000 – 255 Strobe-Effekt mit zunehmender Geschwindigkeit 0-100%
000 – 255
000 – 255
000 – 255
Rot 0-100% 1+2
Grün 0-100% 1+2
Blau 0-100% 1+2
000 – 015 Keine Funktion
016 – 255
000 – 255
Automatikprogramm mit zunehmender Geschwindigkeit
(3 Farben) 1+2
Master-Dimmer 0-100% 3+4
000 – 255 Strobe-Effekt mit zunehmender Geschwindigkeit 0-100%
000 – 255
000 – 255
000 – 255
Rot 0-100% 3+4
Grün 0-100% 3+4
Blau 0-100% 3+4
000 – 015 Keine Funktion
016 – 255
Automatikprogramm mit zunehmender Geschwindigkeit
(3 Farben) 3+4
13/28
00135837, Version 1.1
Page 14
12-2-Kanal-Modus
Kanal Wert Funktion Segment
1
3
4
6
7
9
10
12
000 – 255 Rot 0-100%
000 – 255 Grün 0-100%
000 – 255 Blau 0-100%
000 – 255 Rot 0-100%
000 – 255 Grün 0-100%
000 – 255 Blau 0-100%
000 – 255 Rot 0-100%
000 – 255 Grün 0-100%
000 – 255 Blau 0-100%
000 – 255 Rot 0-100%
000 – 255 Grün 0-100%
000 – 255 Blau 0-100%
1 2
2 5
3 8
4 11
REINIGUNG UND WARTUNG
Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt
werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt
werden kann.
1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen.
2 Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. Verwenden Sie auf keinen
Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden
könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.
3 Das Gerät muss trocken sein, bevor Sie es wieder einschalten.
Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse nicht. Unternehmen Sie
keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten. Sollten einmal Ersatzteile benötigt werden,
verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, wenden Sie sich bitte an
Ihren Fachhändler.
Sicherungswechsel
Wenn die Feinsicherung des Geräts defekt ist, ersetzen Sie diese durch eine Sicherung gleichen Typs.
1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen.
2 Öffnen Sie den Sicherungshalter am Netzanschluss mit einem passenden Schraubendreher.
3 Entfernen Sie die defekte Sicherung aus dem Sicherungshalter und setzen Sie die neue Sicherung ein.
4 Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Danach kann das Gerät wieder mit dem Netz
verbunden werden.
14/28
00135837, Version 1.1
Page 15
UMWELTSCHUTZ
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung kostenfrei Ihrem Händler oder dem örtlichen Recyclingbetrieb.
Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden.
Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche
Behörde. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom
Produkt.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.
TECHNISCHE DATEN
Spannungsversorgung: 100-240 V AC, 50/60 Hz
Gesamtanschlusswert: 15 W
Schutzart: IP20
Schutzklasse: SK I
Stromanschluss:
Stromausgang: Kaltgeräte (W) Einbauversion
Sicherung: T 0,5 A Sicherung auswechselbar
Lampenart: LED-Lampe
LED: 72 x SMD 5050 3in1 TCL RGB (homogene Farbmischung)
Blitzrate: 0 - 20 Hz
DMX-Kanäle: 3; 5; 6; 12-1; 12-2:
DMX-Eingang: 3-pol XLR (M) Einbauversion
DMX-Ausgang: 3-pol XLR (W) Einbauversion
Kühlung: Passive Konvektionskühlung
Ansteuerung:
Abstrahlwinkel (1/2 Peak): 120°
Gehäusefarbe: Schwarz
Displaytyp: 4 stelliges 7-Segment-LED Display
Maße:
Gewicht: 750 g
Stromeinspeisung Kaltgeräte (M) Einbauversion
Stromanschlusskabel mit Schutzkontaktstecker (mitgeliefert)
Stand-alone; DMX; Master/Slave Funktion, Musiksteuerung
über Mikrofon
Länge: 56,5 cm
Tiefe: 7,0 cm
Höhe: 9,0 cm
Zubehör
EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856
EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858
EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372
EUROLITE Sicherungsseil UNV-5S 3x600mm bis 5kg schwarz Best.-Nr. 58010373
EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H
PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810
OMNITRONIC Kaltgeräte Verlängerung 3x1,0 3m schwarz Best.-Nr. 30235201
Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 05.10.2022
15/28
00135837, Version 1.1
Page 16
USER MANUAL
LED PIX-72 RGB Bar
DANGER! Electric shock caused by short-circuit
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires. Never open the housing. Keep the device away from rain and
moisture.
Please read these instructions carefully before using the product. They contain important
information for the correct use of the product.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen one of our products. If you follow the instructions given in this manual, we are
sure that you will enjoy this device for a long period of time.
Product features
Bar (50 cm) with 72 wide beam RGB LEDs, 4 segments
• Equipped with 72 x 5050 SMD-LED in the colors red, green and blue
• 3, 5, 6, 12-1 or 12-2 DMX channels selectable
• DMX-controlled operation or stand-alone operation with Master/Slave function
• Addressing and setting via Control Board with LED display and four operating buttons
• Functions: Static colors, RGB color blend, internal programs, dimmer, strobe settings via DMX,
Master/Slave
• Subdivided into 4 pixels (illumination units with 18 LED each) which can be controlled individually via DMX
• Sound-control via built-in microphone, sensitivity adjustable via control board
• Locking possibility at the brackets
• IEC terminals for power linking up to 8 units
• Switch-mode power supply for operation between 100 and 240 volts
16/28
00135837, Version 1.1
Page 17
SAFETY INSTRUCTIONS
WARNING!
Please read the safety warnings carefully and only use the product as described in this manual to
avoid accidental injury or damage.
Intended use
• This device is a LED pixel bar for creating decorative lighting effects. This device is designed for
professional use in the field of event technology, e.g. on stage. It is not suitable for household lighting.
• Only use the device according to the instructions given herein. Damages due to failure to follow these
operating instructions will void the warranty! We do not assume any liability for any resulting damage.
• We do not assume any liability for material and personal damage caused by improper use or noncompliance with the safety instructions. In such cases, the warranty will be null and void.
• Unauthorized rebuilds or modifications of the device are not permitted for reasons of safety and render the
warranty invalid.
Danger due to electricity
• The device is suitable for indoor use only. Do not use it outdoors. Never expose it to rain or moisture. Do
not store it in rooms exposed to moisture.
• To reduce the risk of electric shock, do not open any part of the device. There are no serviceable parts
inside the device.
• Only connect the device to a properly installed mains outlet. The outlet must be protected by residual
current breaker (RCD). The voltage and frequency must exactly be the same as stated on the device. If the
mains cable is equipped with an earthing contact, then it must be connected to an outlet with a protective
ground. Never deactivate the protective ground of a mains cable. Failure to do so could possibly injure the
user.
• The mains outlet must be easily accessible so that you can unplug the device quickly if need be.
• Never touch the mains plug with wet or damp hands. There is the risk of potentially fatal electric shock.
• The mains cable must not be bent or squeezed. Keep it away from hot surfaces or sharp edges.
• Never pull the mains cable to disconnect the mains plug from the mains outlet, always seize the plug.
• Unplug the device during lightning storms, when unused for long periods of time or before cleaning.
• Do not expose the device to any high temperatures, direct sunlight, dripping or splashing water, strong
vibrations or heavy mechanical stress.
•
Do not place any objects filled with liquids on the device.
• Do not place any open sources of fire, such as burning candles, on or directly next to the device.
• Make sure that objects cannot fall into the device, in particular metal parts.
• Only have repairs to the device or its mains cable carried out by qualified service personnel. Repairs are
required when the device or the mains cable is visibly damaged, liquid has been spilled or objects have
fallen into the device; when the device has been exposed to rain or moisture, has been dropped or
malfunctions occur.
• Cleaning of the device is limited to the surface. Make sure that moisture does not come into contact with
any areas of the terminal connections or mains voltage control parts. Only wipe off the product with a soft
lint-free and moistened cloth. Never use solvents or aggressive detergents.
Danger to children and people with restricted abilities
• This product is not a toy. Keep it out of the reach of children and pets. Do not leave packaging material
lying around carelessly. Never leave this device running unattended.
• This device may be used only by persons with sufficient physical, sensorial, and intellectual abilities and
having corresponding knowledge and experience. Other persons may use this device only if they are
supervised or instructed by a person who is responsible for their safety.
17/28
00135837, Version 1.1
Page 18
Warning – risk of burns and fire
• The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this
temperature range.
• The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials.
• Do not illuminate surfaces within 10 cm of the device. This value is indicated on the device by the
---m
symbol.
• Do not use the device near highly flammable materials. Always place the device at a location where
sufficient air circulation is ensured. Leave 50 cm of free space around the device. Never cover the air vents
of the housing.
Warning – risk of injuries
• Do not look directly at the light source. Persons with light-sensitive epilepsy may suffer from epileptic
seizures or fall unconscious.
• Make sure that the product is set up or installed safely and expertly and prevented from falling down.
Comply with the standards and rules that apply in your country, in particular EN 60598-2-17.
• If you lack the qualification, do not attempt the installation yourself, but instead use a professional installer.
Improper installation can result in bodily injury and or damage to property.
• The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety
precautions.
• For overhead use, always secure the device with a secondary safety attachment such as a safety bond or
safety net.
• Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
device.
• For commercial use the country-specific accident prevention regulations of the government safety
organization for electrical facilities must be complied with at all times.
Caution – material damage
• This device must not be connected to the mains voltage by means of a dimmer.
• Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the
device will serve you for a long time without defects.
• Never switch the device on and off in short intervals. This will considerably reduce the service life of the
device.
• If the device has been exposed to drastic temperature fluctuation, do not switch it on immediately. The
resulting condensation may destroy the device. Allow the device to reach room temperature before
connecting it. Wait until the condensation has evaporated.
• Please use the original packaging to protect the device against vibration, dust and moisture during
transportation or storage.
• If a serial number label is affixed to the device, do not remove the label as this would make the warranty
void.
18/28
00135837, Version 1.1
Page 19

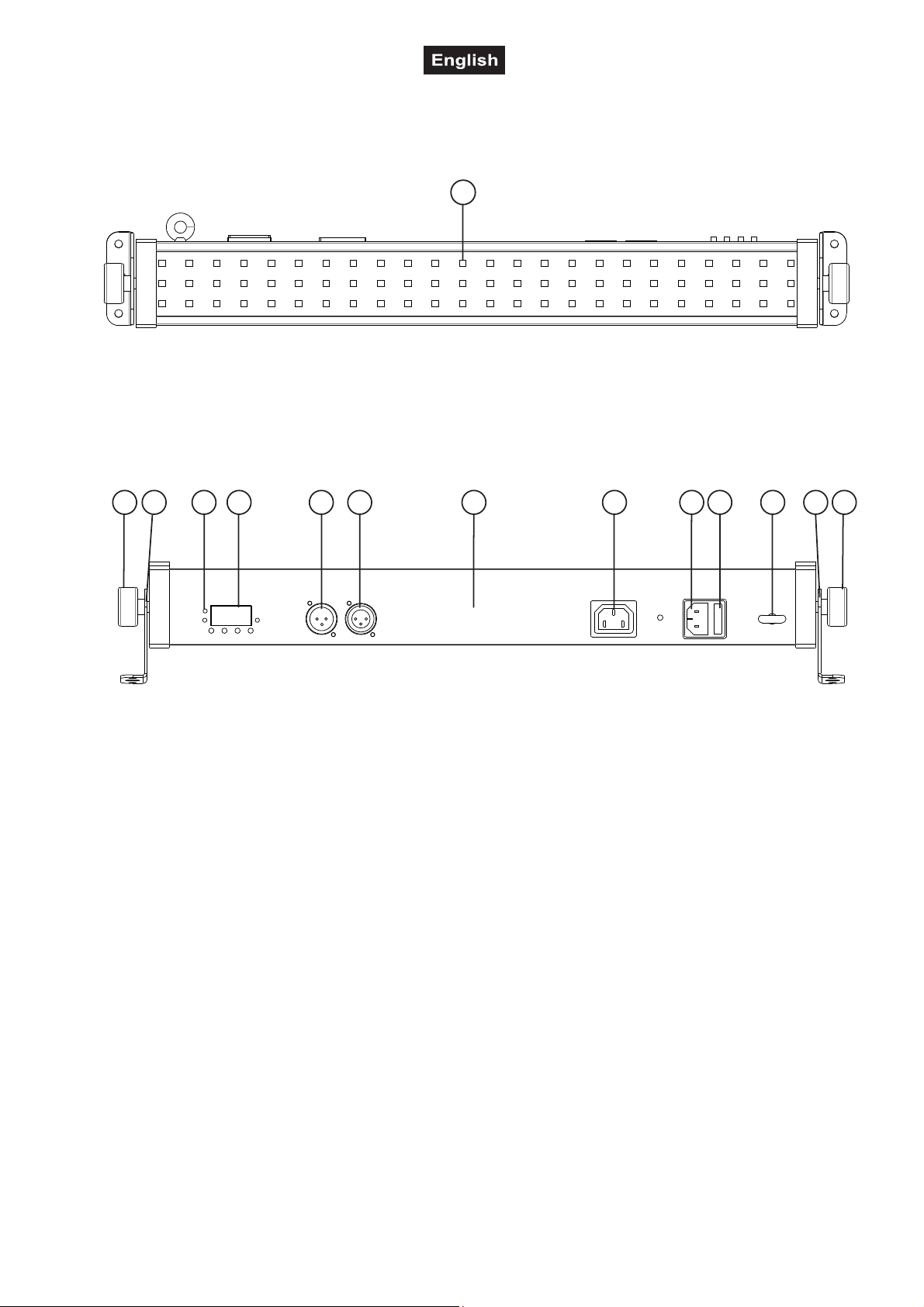

DESCRIPTION OF THE DEVICE
Top panel
1
(1) Top panel with RGB LEDs
Rear panel
2 3 4 5 6 7 8 9 11 12 210 3
(2) Fixation screw
(3) Mounting bracket
(4) Microphone for sound control
(5) LED display with operating
buttons
(6) DMX input
(7) DMX output
(8) Housing
(9) Power output
(10) Power input
(11) Fuse holder
(12) Safety eyelet
19/28
00135837, Version 1.1
Page 20
INSTALLATION
WARNING! Risk of injury caused by falling objects
Devices in overhead installations may cause severe injuries when crashing down. Make sure
that the device is installed securely and cannot fall down. The installation must be carried out by
a specialist who is familiar with the hazards and the relevant regulations.
The device may be placed on the floor or fastened to a truss or similar rigging structure. The device must
never be fixed swinging freely in the room.
1 The rigging structure must support at least 10 times the weight of all fixtures to be installed on it.
2 Block access below the work area and work from a stable platform when installing the device.
3 Use rigging hardware that is compatible with the structure and capable of bearing the weight of the
device. Please refer to the “Accessories” section for a list of suitable rigging hardware.
4 Secure the device with a safety bond or other secondary attachment. This secondary safety attachment
must be sufficiently dimensioned in accordance with the latest industrial safety regulations and
constructed in a way that no part of the installation can fall down if the main attachment fails. An
appropriate eyelet is mounted on the device for fixation of the safety bond. Fasten the safety bond in
such a way that, in the event of a fall, the maximum drop distance of the device will not exceed 20 cm.
5 To align the device, release the fixation screws at the mounting bracket, adjust the desired inclination
angle and tighten the fixation screws.
6 After installation, the device requires inspections periodically to prevent the possibility of corrosion,
deformation and looseness.
20/28
00135837, Version 1.1
Page 21

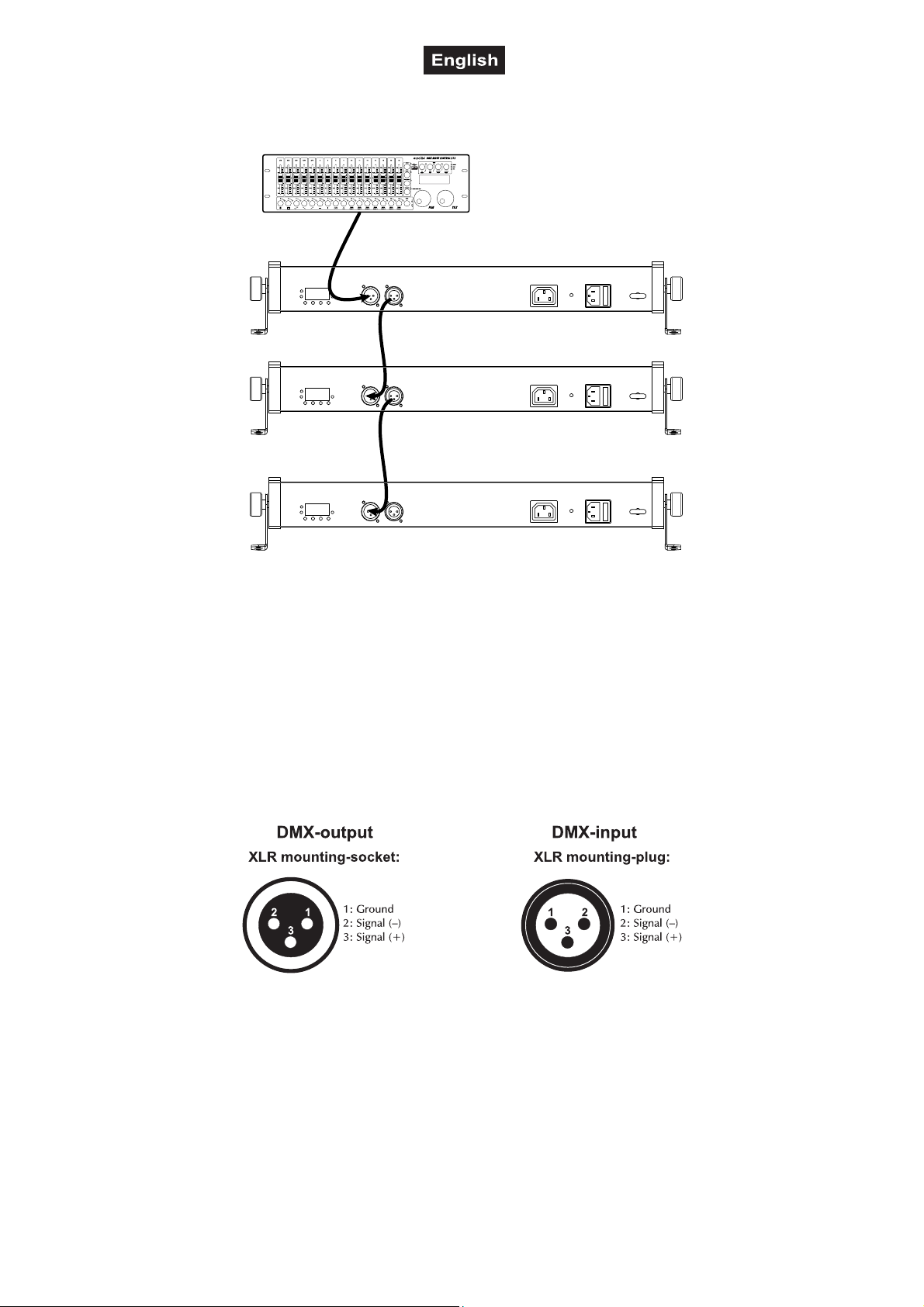

DMX512 CONNECTION
A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR
connectors for DMX connection.
1 Connect the output of your DMX controller to the DMX input DMX IN of the device with a DMX cable.
2 Connect the DMX output DMX OUT of the device to the DMX input of the next unit in the chain. Always
connect one output to the input of the next unit until all units are connected.
3 At the last unit, the DMX cable has to be terminated. Plug the terminator with a 120 Ω resistor between
Signal (–) and Signal (+) in the DMX output of the last unit.
4 If the cable length exceeds 300 m or the number of DMX devices is greater than 32, it is recommended
to insert a DMX level amplifier to ensure proper data transmission.
XLR connections:
DMX Controller
Program
Chase32 Step100
21/28
00135837, Version 1.1
Page 22
POWER SUPPLY
The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts.
1 Connect the device via the mains cable to a grounded mains socket. Thus the unit is switched on.
2 To switch off the unit, disconnect the power plug.
3 Do not connect the unit to the mains voltage via a dimmer. For a more convenient operation, use a mains
outlet which is switchable.
4 The jack POWER OUT allows for power supply of further devices. To interconnect several devices,
connect the jack POWER OUT to the input POWER IN of the next unit until all units are connected.
Matching power cables are available as accessories. In this manner, up to 8 devices can be linked at
230/240 input voltage and up to 4 devices at 110/115 input voltage.
22/28
00135837, Version 1.1
Page 23
OPERATION
After connecting the device to the mains it is ready for operation. The display indicates the last operating
mode. The operating modes can be selected by means of the display and the control buttons. All settings
remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone
mode via the control board or in DMX-controlled mode via any commercial DMX controller.
Menu structure
Press the MENU button so many times until the desired function is indicated on the display. Use the ENTER
button to select the function. With the buttons UP and DOWN you can select the mode. Confirm with
ENTER.
Mode
DMX mode
Master/slave and DMX
function
Addr 001-512 Setting DMX starting address
Chnd
Slnd
Display
12C2 d001-512 12-2-channel mode
12C1
6CH
5CH
3CH
d001-512 12-1-channel mode
d001-512 6-channel mode
d001-512 5-channel mode
d001-512 3-channel mode
MASt
d512
SL1-SL2
Master mode
DMX mode
Slave mode
Function
Sound control
Automatic mode
Color mix
Display reverse
Software version
Default
So 0 – So16
SoUn
Auto
CoLo
Ver V10 Indicates software version
rset Reset to factory settings
Se00 – Se99
Au 0 – 16 Automatic show programs
SP 1 – SP 9
red 000-255 Red 0-100%
Gree 000-255 Green 0-100%
bLue 000-255 Blue 0-100%
disp Display normal
dsip
Sound-controlled programs
Microphone sensitivity
low > high
Running speed
slow > fast
Display reversed (180°)
23/28
00135837, Version 1.1
Page 24
Stand-alone mode
Interconnecting several devices (master/slave operation)
Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled
with the master unit without the need for a DMX controller. The devices must be set to the corresponding
operating modes.
1 To set the Master/Slave mode, press the MENU button and select Slnd. Confirm with the ENTER button.
2 Set the master device to Master mode via MASt and confirm with the ENTER button. You can now set
the desired automatic program or sound program.
3 To set the slave mode, first configure all slave devices before connecting them to the master device. To
do this, press the MENU button repeatedly until the display shows SLnd. Confirm with the ENTER
button. Now you can select between SL1 or SL2. Confirm with the ENTER button. The devices set in
this manner can now be controlled by the master unit.
4 Connect the DMX output of the master unit to the DMX input of the first slave unit. Then connect the
DMX output of the first slave unit to the DMX input of the second slave unit, etc. until all units have been
connected in a chain. Make sure the master unit is the first in the chain. Do not connect a DMX controller
to the DMX input of the master unit.
5 Set the master unit to the desired operating mode. The interconnected devices will now operate
synchronously.
Please see instructions under Menu structur.
Sound control
Via the integrated microphone the unit can perfectly reproduce the show programs to the rhythm of the
music (sufficient bass provided).
To be able to operate the sound control in standalone mode, the device must be set to MASt.
1 Press the MENU button so many times until SoUn is indicated in the display. Confirm with the ENTER
button. Use the buttons UP and DOWN to select the desired show program. Confirm with the ENTER
button.
2 Now use the buttons UP and DOWN to adjust the microphone sensitivity to the volume of the music
(Se00 = low, Se99 = high).
3 If you enable the silent scene mode in menu item SInd, the LEDs will be switched off if the volume is too
low or if there is no sufficient bass beat. If you disable this mode the LEDs remain switched on during
periods without music.
Automatic mode
In automatic mode, 16 show programs are available that run at an adjustable speed.
To be able to operate the automatic mode in standalone mode, the device must be set to MASt.
1 Press the MENU button so many times until Auto is indicated in the display. Confirm with the ENTER
button. Use the buttons UP and DOWN to select the desired show program. Confirm with ENTER again.
2 Now use the buttons UP and DOWN to adjust the running speed of the program from SP0 (slow) to SP9
(fast). Confirm with ENTER.
Individual color mix
In the color mode CoLo each of the LEDs can be individually adjusted for brightness. The device will
constantly emit the adjusted color.
1 Press the MENU so many times until CoLo is indicated in the display. Confirm with the ENTER button.
2 Now the display indicates red for the color red and the corresponding brightness value. Use the buttons
UP and DOWN to adjust the desired brightness.
3 Confirm with the ENTER button. Now the color green can be adjusted, then blue.
Display reverse
To invert the display by 180°, press the MENU button so many times until dISP is indicated in the display.
Confirm with the ENTER button. The display shows dSIP. Each time you press the ENTER button, the
display rotates.
24/28
00135837, Version 1.1
Page 25
Indicate software version
To indicate the version number of the firmware (operating system of the unit), press the button MENU so
many times until Ver is indicated in the display. Confirm with the ENTER button. The version will be indicated
in the display.
Reset to default settings
The device can be reset to factory settings. Press the MENU button so many times until rset is indicated in
the display. Confirm with the ENTER button.
DMX operation
To be able to operate the device in DMX mode, it must first be set to d512 under the Slnd menu item (see
menu structure).
Setting the number of DMX channels and the DMX starting address
For operation with a controller with DMX512 protocol, the device is equipped with 12 control channels.
However, it can also be switched to a mode with 3, 5 or 6 channels if different functions are required. To be
able to operate the device with a DMX controller, the DMX starting address must be set. The starting
address depends upon which DMX controller is being used. Please refer to the controller’s documentation.
1 Press the MENU button so many times until Chnd is indicated on the display. Confirm with the ENTER
button.
2 The display indicates 3 CH (3 DMX channels), 5 CH (5 DMX channels), 6 CH (6 DMX channels), 12-1
CH (12 DMX channels) or 12-2 CH (12 DMX channels). Use the buttons UP and DOWN to select the
desired DMX channel mode. Confirm with the ENTER button.
3 Now the display indicates the menu item for the DMX start address Addr. Use the buttons UP and
DOWN to set the address. Confirm with the ENTER button.
4 A dot will flash when DMX signals are being received. If no control signals are available, the dot will not
flash.
Note: Please make sure that you do not have any overlapping channels in order to control each device
correctly and independently from any other fixture on the DMX chain. If several devices are addressed
similarly, they will work synchronously.
The LEDs of the device are organized into LED segments, each of which can be individually controlled with
the following DMX protocol. The segments are arranged as shown in the graphic below.
1 2
3
4
Functions in DMX mode
3-channel mode
Channel Value Function
1
2
3
000 – 255 Red 0-100%
000 – 255 Green 0-100%
000 – 255 Blue 0-100%
25/28
00135837, Version 1.1
Page 26
1
2
3
4
7
8
9
10
11
5-channel mode
Channel Value Function
1
2
3
4
000 – 255 Red 0-100%
000 – 255 Green 0-100%
000 – 255 Blue 0-100%
000 – 255 Master dimmer 0-100%
000 – 000 No function
5
001 – 005 Sound-controlled mode (7 colors)
006 – 010 No function
011 – 255 Strobe effect with increasing speed 0-100%
6-channel mode
Channel Value Function
1
2
3
4
5
6
12-1-channel mode
000 – 255 Master dimmer 0-100%
000 – 255 Strobe with increasing speed 0-100%
000 – 255 Red 0-100%
000 – 255 Green 0-100%
000 – 255 Blue 0-100%
000 – 015 No function
016 – 255 Automatic program with increasing speed (3 colors)
Channel Value Function
000 – 255
Master dimmer 0-100% 1+2
000 – 255 Strobe effect with increasing speed 0-100%
Red 0-100% 1+2
Green 0-100% 1+2
Blue 0-100% 1+2
5
6
000 – 255
000 – 255
000 – 255
000 – 015 No function
016 – 255 Automatic program with increasing speed (3 colors)
000 – 255
Master dimmer 0-100% 3+4
000 – 255 Strobe effect with increasing speed 0-100%
Red 0-100% 3+4
Green 0-100% 3+4
Blue 0-100% 3+4
12
12-2-channel mode
000 – 255
000 – 255
000 – 255
000 – 015 No function
016 – 255 Automatic program with increasing speed (3 colors)
Channel Value Function Segment
1
000 – 255 Red 0-100%
000 – 255 Green 0-100%
3
4
000 – 255 Blue 0-100%
000 – 255 Red 0-100%
000 – 255 Green 0-100%
6
7
000 – 255 Blue 0-100%
000 – 255 Red 0-100%
000 – 255 Green 0-100%
9
10
000 – 255 Blue 0-100%
000 – 255 Red 0-100%
000 – 255 Green 0-100%
12
000 – 255 Blue 0-100%
1 2
2 5
3 8
4 11
26/28
00135837, Version 1.1
Page 27
CLEANING AND MAINTENANCE
The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The
lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness.
1 Disconnect the device from power and allow it to cool before cleaning.
2 Clean the surface with a soft lint-free and moistened cloth. Never use alcohol or solvents as these may
damage the surface. Make sure that no liquids can enter the device.
3 The device must be dry before reapplying power.
There are no serviceable parts inside. Do not open the housing. Do not try to repair the device by yourself as
this may result in damage. Maintenance and service operations are only to be carried out by authorized
dealers. Should you need any spare parts, please use genuine parts. Should you have further questions,
please contact your dealer.
Replacing the fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.
1 Disconnect the device from power and allow it to cool.
2 Open the fuse holder of the mains connection with a fitting screwdriver.
3 Remove the old fuse from the fuse holder and replace it with a new fuse.
4 Carefully push the fuse holder back into its position before reapplying power.
PROTECTING THE ENVIRONMENT
Disposal of old equipment
When to be definitively put out of operation, take the product to your dealer or a local recycling
plant for a disposal which is not harmful to the environment. Devices marked with this symbol
must not be disposed of as household waste. Contact your retailer or local authorities for more
information. Remove any inserted batteries and dispose of them separately from the product.
You as the end user are required by law (Battery Ordinance) to return all used batteries/
rechargeable batteries. Disposing of them in the household waste is prohibited. You may return
your used batteries free of charge to collection points in your municipality and anywhere where
batteries/rechargeable batteries are sold. By disposing of used devices and batteries correctly,
you contribute to the protection of the environment.
27/28
00135837, Version 1.1
Page 28
Eurolite
is a brand of Steinigke Showtechnic GmbH
Andreas
-
Bauer
-
Str. 5
97297 Waldbüttelbrunn Germany
TECHNICAL SPECIFICATIONS
Power supply: 100-240 V AC, 50/60 Hz
Power consumption: 15 W
IP classification: IP20
Protection class: Class I
Power connection:
Power output: IEC connector (F) mounting version
Fuse: T 0,5 A Fuse replaceable
LED:
Flash rate: 0 - 20 Hz
DMX channels: 3; 5; 6; 12-1; 12-2
DMX input: 3-pin XLR (M) mounting version
DMX output: 3-pin XLR (F) mounting version
Cooling: Passive convection
Control:
Beam angle (1/2 peak): 120°
Housing color: Black
Display type: 4 digits 7-segment LED display
Dimensions:
Weight: 750 g
All information is subject to change without prior notice. © 05.10.2022
Mains input IEC connector (M) mounting version
Power supply cord with safety plug (provided)
72 x SMD 5050 3in1 TCL RGB (homogenous color
mix)
Stand-alone; DMX; Master/slave function; Sound to
light via Microphone
Length: 56,5 cm
Depth: 7,0 cm
Height: 9,0 cm
Accessories
EUROLITE TPC-10 Coupler, silver No. 59006856
EUROLITE TPC-10 Coupler, black No. 59006858
EUROLITE Safety Bond UNV-5 3x600mm up to 5kg silver No. 58010372
EUROLITE Safety Bond UNV-5S 3x600mm up to 5kg black No. 58010373
EUROLITE DMX cable XLR 3pin 3m black No. 3022785H
PSSO DMX cable XLR 3pin 3m black Neutrik No. 30227810
OMNITRONIC IEC Extension 3x1.0 3m black No. 30235201
D00135837.docx Version 1.1 Publ. 05/10/2022
·
28/28
·
00135837, Version 1.1
Loading...
