Eurolite LED MF-5 Flower Effect User guide

Bedienungsanleitung
User manual

LED
MF-5

Flower Effect

LED MF-5 Flower Effect

DMX-Flower-Effekt mit Strahlen in den Farben R, G, B, W, A, inkl. IR-Fernbedienung
DMX flower effect with beams in the colors R, G, B, W, A, incl. IR remote control

No. 51918586

www.eurolite.de

STAND
ALONE

STROBE

REMOTE

CONTROL

MASTER

SLAVE

DMX

16

(optional)

USB

RGBWA

Inhaltsverzeichnis / Table of contents

EINFÜHRUNG ................................................................................................................................................... 3

Produktmerkmale 3

SICHERHEITSHINWEISE ................................................................................................................................. 4

GERÄTEBESCHREIBUNG............................................................................................................................... 6

INSTALLATION ................................................................................................................................................ 7

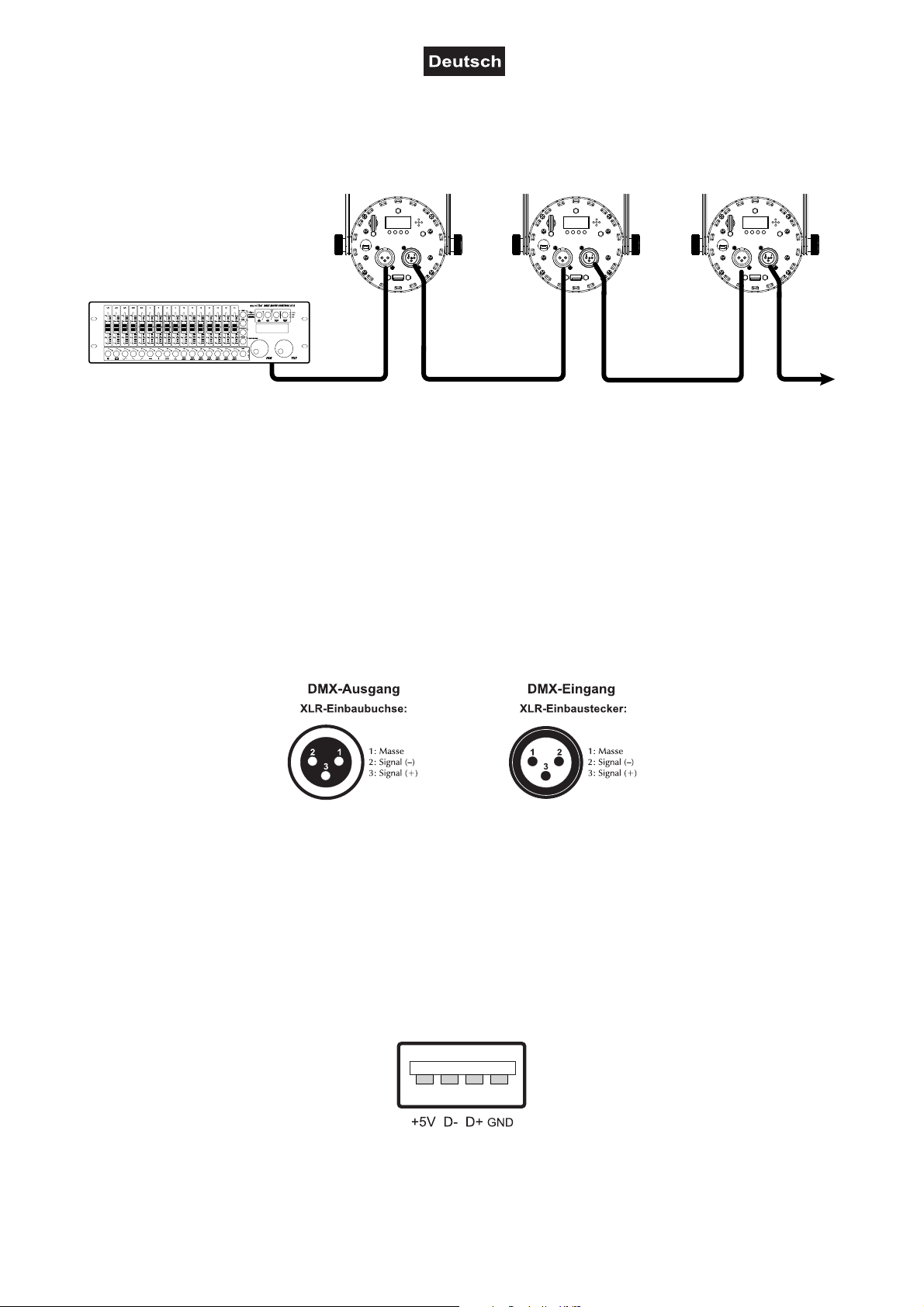

DMX512-ANSTEUERUNG ................................................................................................................................ 8

Drahtlose DMX-Übertragung mit QuickDMX 8

ANSCHLUSS ANS NETZ ................................................................................................................................. 9

BEDIENUNG ..................................................................................................................................................... 9

Menüstruktur 9
Standalone-Betrieb 10

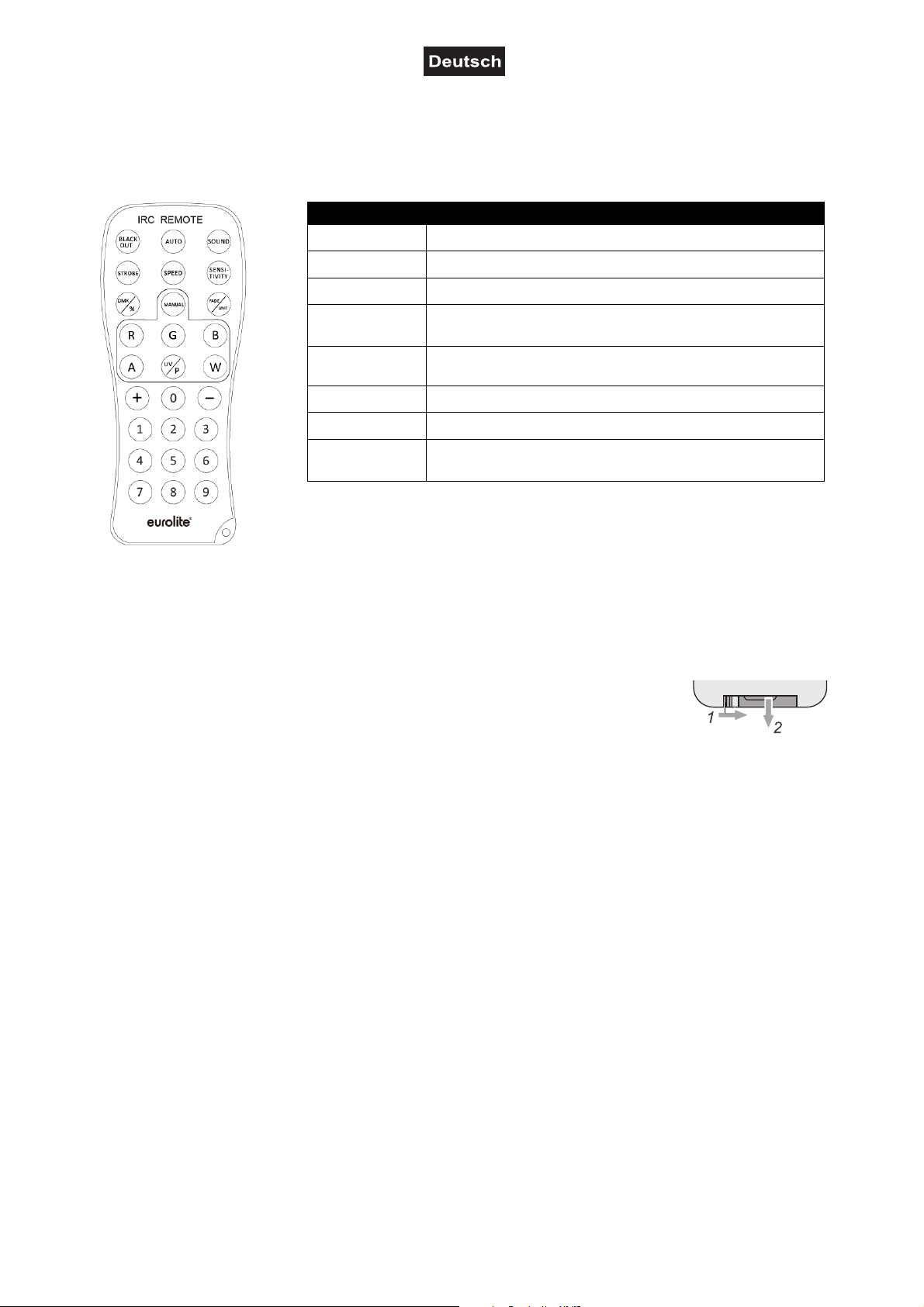

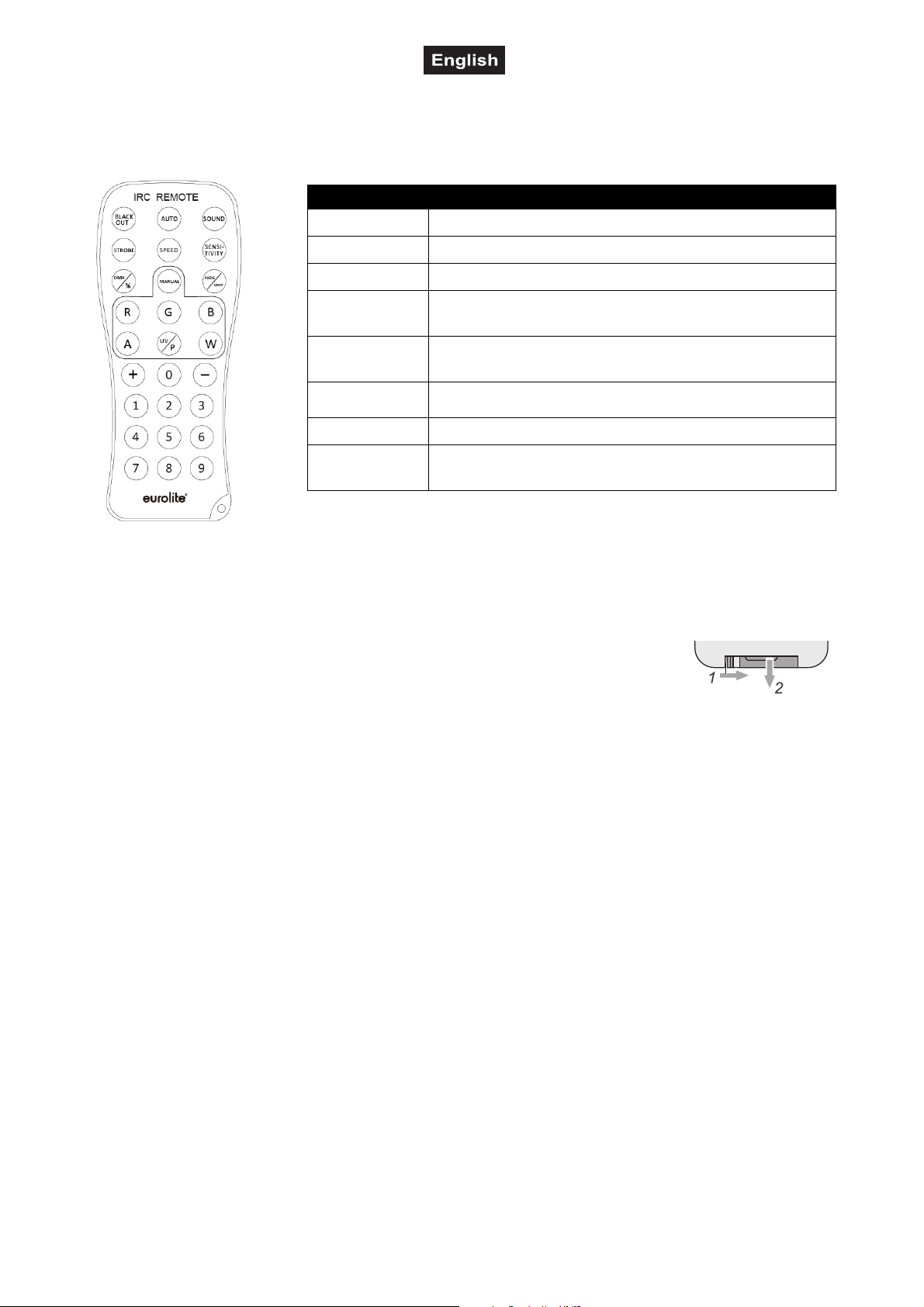

Fernbedienung IR-7 11
DMX-gesteuerter Betrieb 12

REINIGUNG UND WARTUNG ........................................................................................................................ 13

UMWELTSCHUTZ .......................................................................................................................................... 13

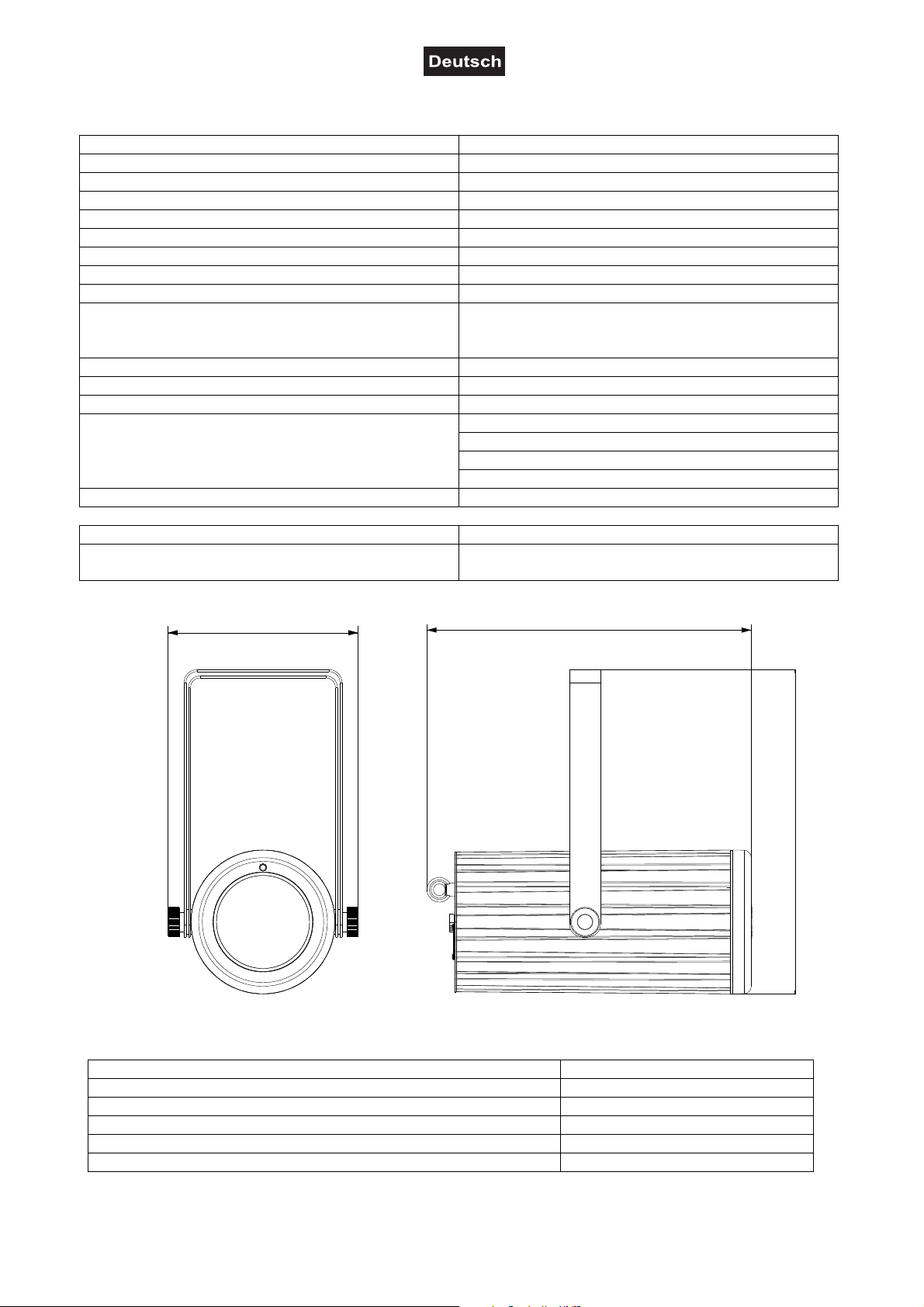

TECHNISCHE DATEN .................................................................................................................................... 14

Zubehör 14

INTRODUCTION ............................................................................................................................................. 15

Product features 15

SAFETY INSTRUCTIONS............................................................................................................................... 16

DECRIPTION OF THE DEVICE ...................................................................................................................... 18

INSTALLATION .............................................................................................................................................. 19

DMX512 CONTROL ........................................................................................................................................ 20

Wireless DMX transmission with QuickDMX 20

CONNECTION TO THE MAINS ...................................................................................................................... 21

OPERATION ................................................................................................................................................... 21

Menu structure 21
Stand-alone mode 22
Remote control IR-7 23
DMX controlled operation 24

CLEANING AND MAINTENANCE ................................................................................................................. 25

PROTECTING THE ENVIRONMENT ............................................................................................................. 25

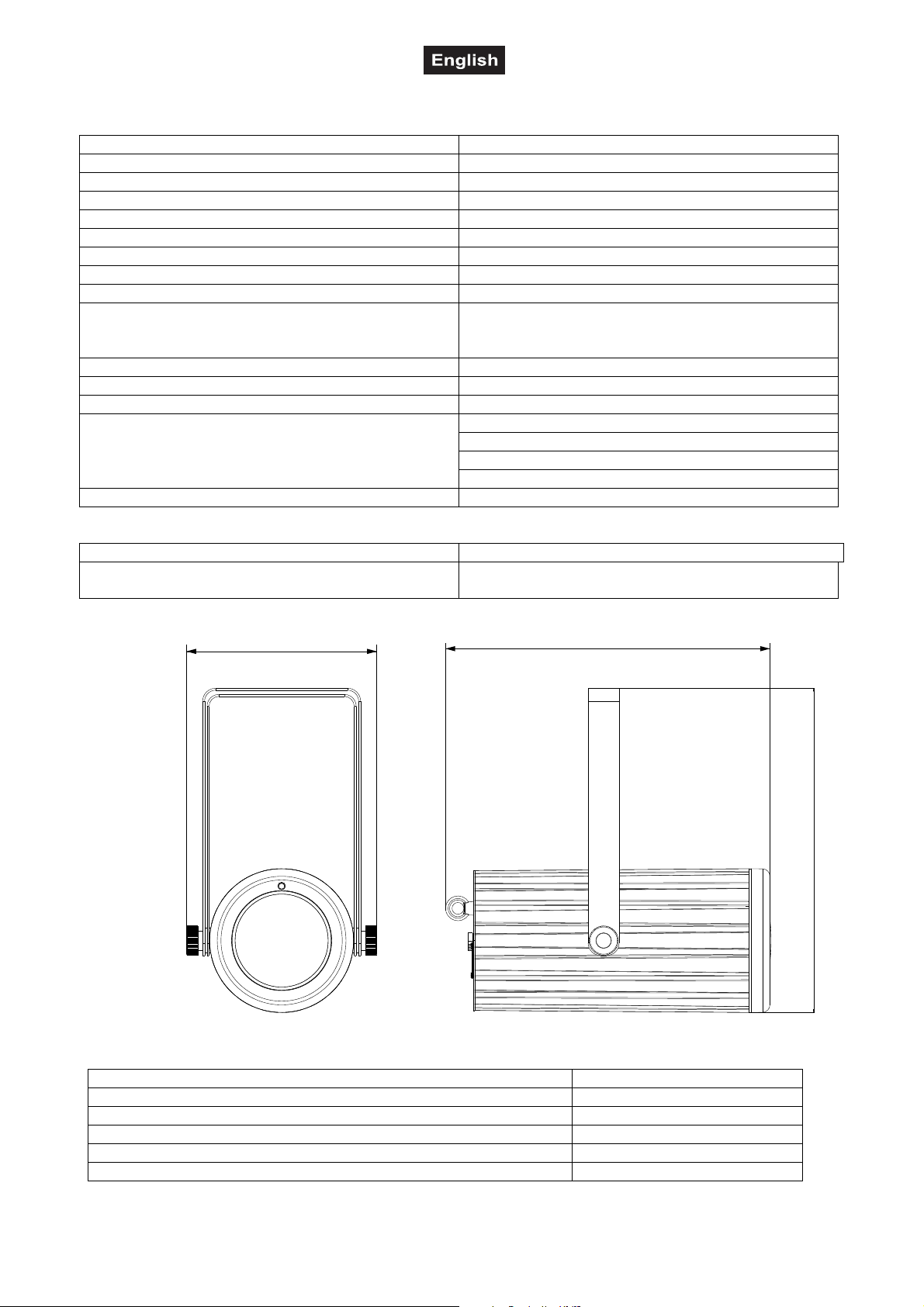

TECHNICAL SPECIFICATIONS ..................................................................................................................... 26

Accessories 26

Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.eurolite.de

51918586

2/28

00135508, Version 1.0

BEDIENUNGSANLEITUNG

LED MF-5 Flower-Effekt

GEFAHR! Elektrischer Schlag durch Kurzschluss
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser

Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie
das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch

wichtige Hinweise für den korrekten Betrieb.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Wenn Sie nachfolgende
Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Produktmerkmale

DMX-Flower-Effekt mit Strahlen in den Farben R, G, B, W, A, inkl. IR-Fernbedienung

• Ausgestattet mit 74 x 5mm-LEDs, in den Farben R, G, B, W, A

• Flower-Effekt mit Strahlen in unterschiedlichen Farbkombinationen

• Auto-, Sound-, Master/Slave- und DMX-Modus

• Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit

• Integrierte Showprogramme im Auto- und Soundmodus

• Direkte Farbwahl für 15 Farben

• Farbwechsel und Strobe-Effekt mit variabler Geschwindigkeit, Musiksteuerung

• Adressierung und Einstellungen über 4-stellige LED-Anzeige

• Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7

• 4 DMX-Kanäle

• Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite

• Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör)

• Schwenkbarer Montagebügel

• Zusätzlicher Bügel zum Aufstellen am Boden

• Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt

3/28

00135508, Version 1.0

SICHERHEITSHINWEISE

WARNUNG!
Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser

Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.

Verwendungszweck

• Bei diesem Gerät handelt es sich um einen LED-Flower-Effekt, mit dem sich dekorative Lichteffekte

erzeugen lassen. Das Gerät ist für professionelle Anwendungen im Bereich der Veranstaltungstechnik
vorgesehen (z. B. auf Bühnen). Es ist nicht für die Raumbeleuchtung in Haushalten geeignet.

• Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch

Nichtbeachten dieser Anleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden wird
keine Haftung übernommen.

• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der

Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung und es erlischt jeder
Garantieanspruch.

• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts nicht gestattet und

hat den Verfall der Garantieleistung zur Folge.

Gefahr durch Elektrizität

• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Benutzen Sie es nicht im Freien. Setzen Sie

es niemals Regen oder Feuchtigkeit aus. Bewahren Sie es nicht in feuchten Räumen auf.

• Um Stromschläge zu vermeiden, niemals irgendeinen Teil des Produkts öffnen. Im Geräteinneren befinden

sich keine vom Benutzer zu wartende Teile.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an, deren Spannung und

Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen
Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit einem Schutzkontakt
ausgestattet ist, muss er an eine Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie
niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu
Verletzungen des Benutzers führen.

• Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker schnell ziehen können.

• Fassen Sie den Netzstecker niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht.

• Das Netzkabel darf nicht geknickt oder gequetscht werden. Halten Sie es von heißen Oberflächen und

scharfen Kanten fern.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

• Trennen Sie das Gerät vom Stromnetz bei längerem Nichtgebrauch, bevor Sie es reinigen und wenn

Gewitter auftreten.

• Setzen Sie das Gerät keinen hohen Temperaturen, direktem Sonnenlicht, Tropf- oder Spritzwasser,

starken Vibrationen sowie hohen mechanischen Beanspruchungen aus.

• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände sowie offene Brandquellen wie brennende Kerzen

auf oder direkt neben dem Gerät ab.

• Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können, insbesondere Metallteile.

• Lassen Sie Reparaturen am Gerät oder am Netzkabel nur von qualifiziertem Fachpersonal durchführen.

Reparaturen müssen durchgeführt werden, wenn sichtbare Schäden am Gerät oder am Netzkabel
vorhanden sind, Flüssigkeiten oder Objekte in das Gerät gelangt sind, das Gerät Regen ausgesetzt war,
das Gerät heruntergefallen ist oder wenn Funktionsstörungen auftreten.

• Die Reinigung beschränkt sich auf die Oberfläche. Dabei darf keine Feuchtigkeit in Anschlussräume oder

an Netzspannung führende Teile gelangen. Wischen Sie das Produkt nur mit einem fusselfreien,
angefeuchteten Tuch ab. Niemals Lösungsmittel oder scharfe Reinigungsmittel verwenden.

Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit

• Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie

Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt.

• Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und

geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen
das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder
angeleitet werden.

4/28

00135508, Version 1.0

Warnung vor Verbrennung und Brand

• Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals

außerhalb dieses Temperaturbereichs.

• Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit

Personen oder Gegenständen.

• Der Mindestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät über das Bildzeichen

angegeben: .

• Halten Sie das Gerät vor leicht entflammbaren Materialien fern. Platzieren Sie es so, dass im Betrieb eine

ausreichende Luftzirkulation gewährleistet ist. Das Gerät muss einen Mindestabstand von 50 cm zu
angrenzenden Flächen haben und die Lüftungsöffnungen am Gehäuse dürfen auf keinen Fall abgedeckt
werden.

Warnung vor Verletzungen

• Nicht direkt in die Lichtquelle blicken. Personen mit lichtempfindlicher Epilepsie könnten epileptische

Anfälle erleiden oder bewusstlos werden.

• Stellen Sie sicher, dass das Gerät fachgerecht und sicher aufgestellt oder befestigt ist und nicht

herunterfallen kann. Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften
insbesondere die Bestimmungen der EN 60598-2-17.

• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine ausreichende

Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße
Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.

• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher-

heitsvorkehrungen verursacht werden.

• Bei einer Montage über Kopf ist das Gerät immer durch eine zweite Befestigung (z. B. Fangseil oder

Fangnetz) zu sichern.

• Während Montage- und Wartungsarbeiten muss der Bereich unterhalb des Geräts abgesperrt sein.

• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der

gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.

Vorsicht - Sachschäden

• Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an.

• Lichteffekte sind generell nicht für den Dauerbetrieb konzipiert. Längere Betriebszeiten sollten immer durch

Pausen unterbrochen werden, um die Lebensdauer des Geräts erhöhen.

• Vermeiden Sie es das Gerät in kurzen Intervallen ein- und auszuschalten. Dadurch reduziert sich die

Lebensdauer des Geräts erheblich.

• Nehmen Sie das Gerät niemals gleich in Betrieb, nachdem es starken Temperaturschwankungen

ausgesetzt wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.
Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser
verdunstet ist.

• Benutzen Sie die Originalverpackung, um das Gerat bei Transport und Lagerung optimal vor

Erschütterungen, Staub und Feuchtigkeit zu schützen.

• Wenn am Gerät ein Etikett mit Seriennummer angebracht ist, darf dieses nicht entfernt werden, da

ansonsten der Garantieanspruch erlischt.

Batteriehinweise

• Schließen Sie die Batterien nie kurz, werfen Sie sie nie ins Feuer und versuchen Sie auch nicht, sie wieder

aufzuladen (Explosionsgefahr!).

• Entfernen Sie die Batterien bei längerem Nichtgebrauch.

• Ausgelaufene Batterien können bei Berührung Hautverätzungen verursachen. Benutzen Sie in solchen

Fällen geeignete Schutzhandschuhe.

---m

5/28

00135508, Version 1.0

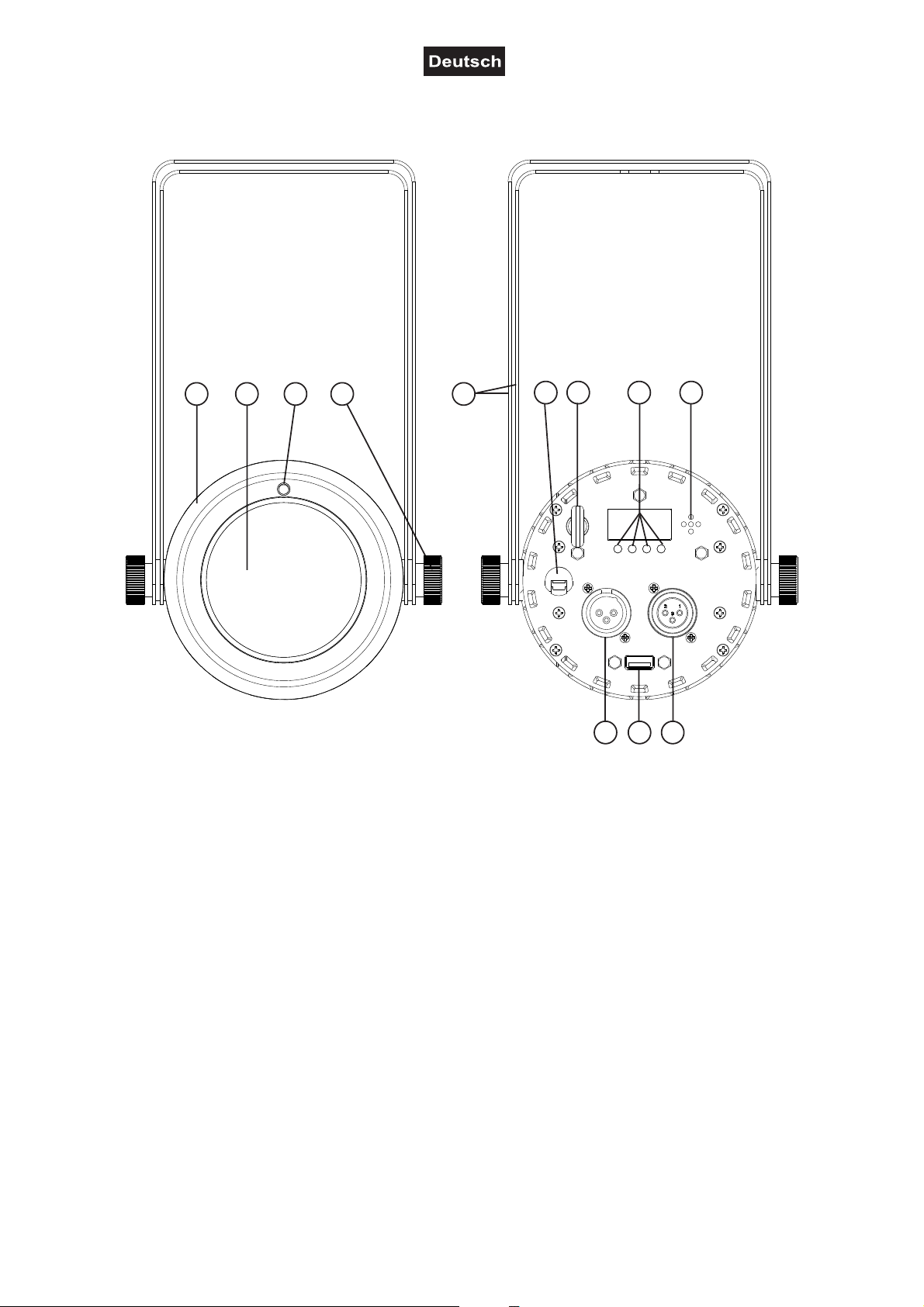

GERÄTEBESCHREIBUNG

1 2 3 4 5

(1) Gehäuse
(2) 74x 5mm LED
(3) Infrarotsensor für die Fernbedienung
(4) Feststellschraube
(5) Montage- und Standbügel
(6) Netzanschluss
(7) Fangseilöse

6 7 8

10 11 12

(8) LED-Display mit Bedientasten
(9) Mikrofon
(10) DMX-Eingang
(11) USB-Buchse für QuickDMX-

Funkempfänger

(12) DMX-Ausgang

9

6/28

00135508, Version 1.0

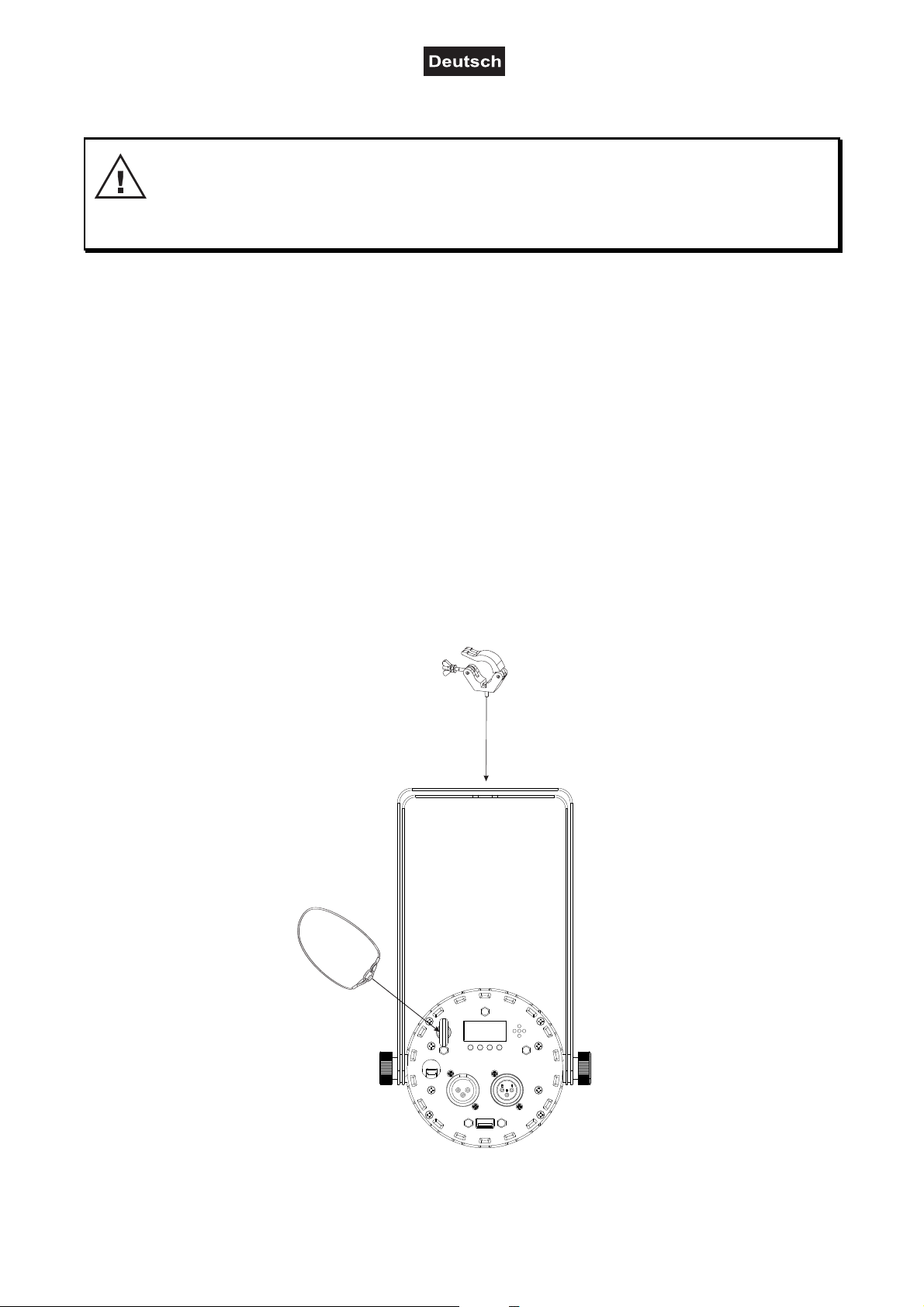

INSTALLATION

WARNUNG! Verletzungsgefahr durch Herabfallen
Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!

Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage
darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften
hierfür vertraut ist.

Das Gerät lässt sich durch Ausklappen der Bügel auf dem Boden aufstellen oder über einen der Bügel an
einer Traverse oder einer anderen geeigneten Struktur befestigen. Die Montage darf niemals freischwingend
erfolgen.

1 Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
2 Sperren Sie den Arbeitsbereich während der Montage und arbeiten Sie von einer stabilen Plattform aus.
3 Verwenden Sie Montagematerial, das für die Struktur geeignet ist und die Last des Geräts tragen kann.

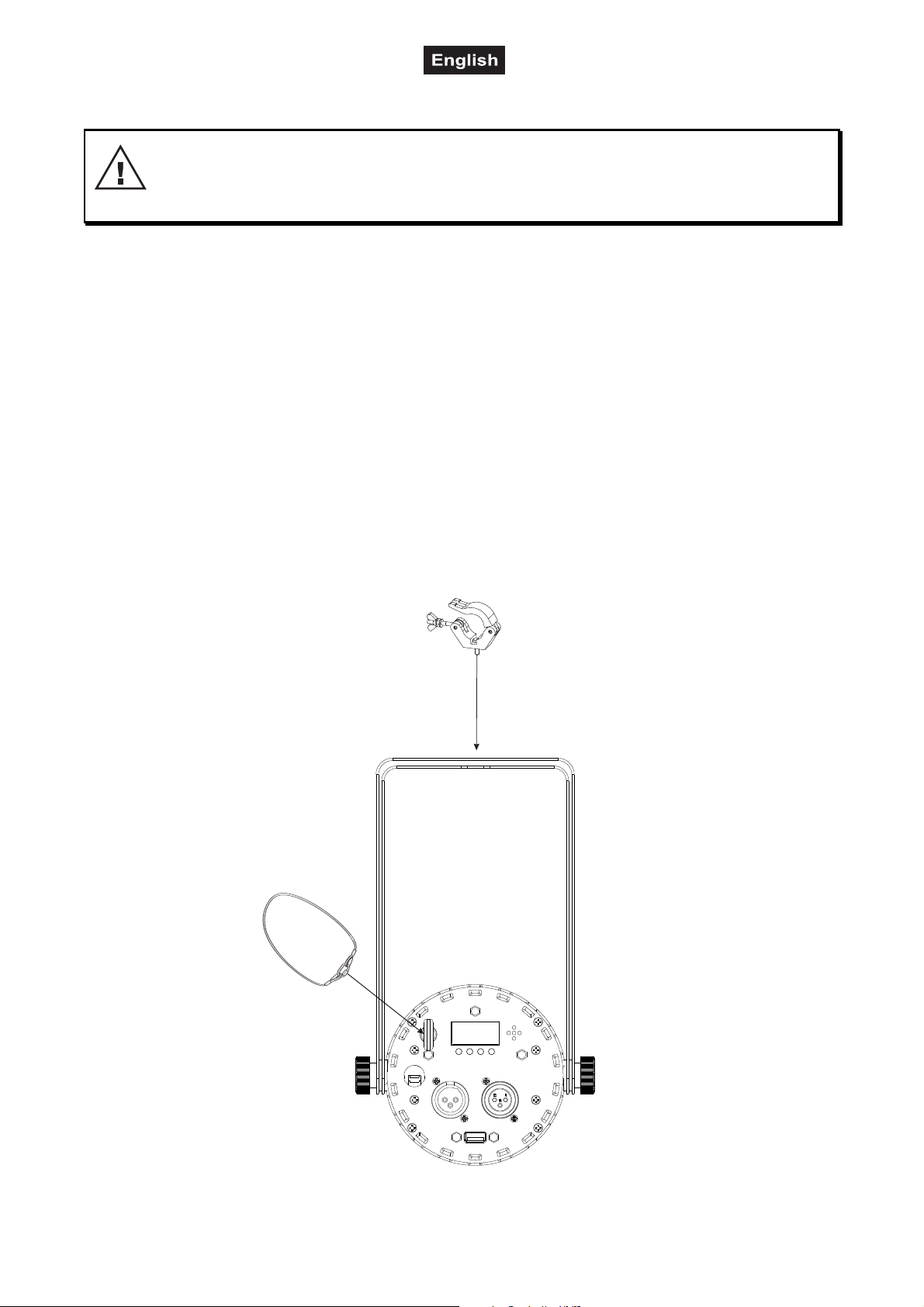

Geeignetes Montagematerial finden Sie im Abschnitt „Zubehör“.

4 Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung zusätzlich ab.

Diese zweite Aufhängung muss auf Grundlage der aktuellsten Arbeitsschutzbestimmungen ausreichend
dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation
herabfallen kann. Für die Befestigung eines Fangseils ist eine entsprechende Öse am Gerät montiert.
Befestigen Sie das Sicherungsseil so, dass der Fallweg des Geräts nicht mehr als 20 cm betragen kann.

5 Zum Ausrichten des Geräts lösen Sie die Feststellschrauben der Hängebügel, stellen die gewünschte

Neigung ein und ziehen die Schrauben wieder fest an.

6 Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion,

Verformung und Lockerung zu vermeiden.

7/28

00135508, Version 1.0

DMX512-ANSTEUERUNG

DMX-Controller

Program
Chase32 Step100

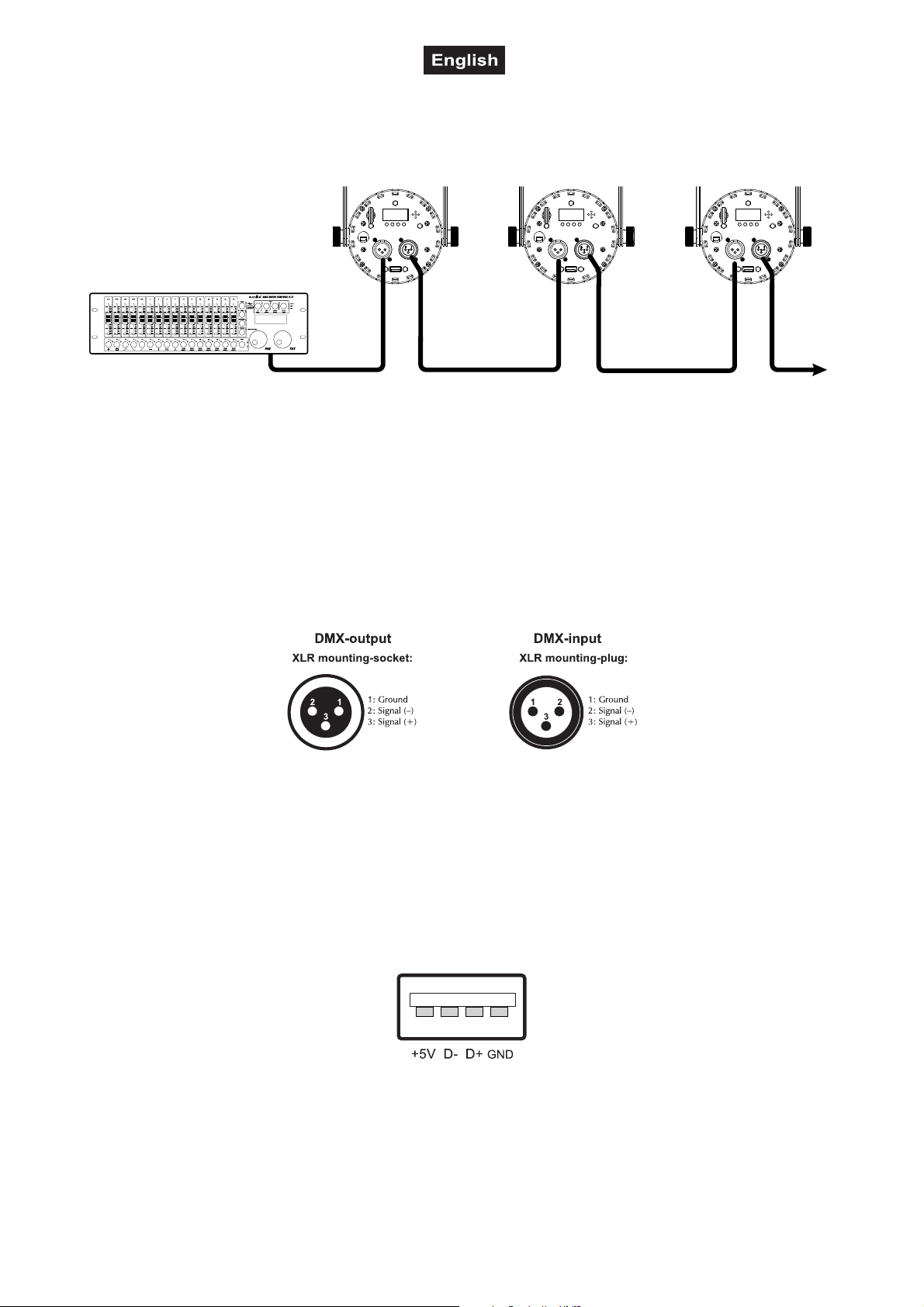

Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.

1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-

Kabel.

2 Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in

der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.

3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu

wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.

4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe

eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

Belegung der XLR-Verbindung:

Gerät 1

Startadresse 1

Gerät 2

Startadresse 5

Gerät 3

Startadresse 9

Drahtlose DMX-Übertragung mit QuickDMX

Das Gerät verfügt über einen weiteren DMX-Eingang für einen QuickDMX-Empfänger (separat erhältliches
Zubehör). Über diesen Anschluss lässt sich ein DMX-Steuersignal drahtlos auf das Gerät übertragen. Der
Anschluss ist als USB-Buchse ausgeführt, die die benötigte Betriebsspannung von 5 V für den Empfänger
zur Verfügung stellt. Durch den Einsatz der QuickDMX-Funkstrecke entfällt die aufwändige Verkabelung
zwischen dem DMX-Lichtsteuergerät und dem Gerät.

Belegung der USB-Buchse:

8/28

00135508, Version 1.0

Ablaufgeschwindigkeit

Mikrofonempfindlichkeit

ANSCHLUSS ANS NETZ

Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.
Stecken Sie den Netzstecker in eine Steckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten
ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die
Netzspannung an. Für besseren Bedienkomfort verwenden Sie eine schaltbare Steckdose.

BEDIENUNG

Schalten Sie das Gerät ein. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die
notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das
Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im
Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten
Modus über einen handelsüblichen DMX-Controller betrieben werden.

Menüstruktur

Um eine Funktion auszuwählen, drücken Sie die Taste MENU so oft, bis die gewünschte Funktion im Display
angezeigt wird. Mit ENTER können Sie die gewünschte Funktion anwählen. Mit den Tasten UP und DOWN
können Sie den Modus wechseln und Werte einstellen. Bestätigen Sie mit ENTER.

Modus

Anzeige

Funktion

DMX-Betrieb

Farbvoreinstellungen

Automatikbetrieb
Musiksteuerung

für den Automatikbetrieb
und Musiksteuerung

für die Musiksteuerung

Musiksteuerung mit
Dunkelschaltung

Verhalten bei
fehlendem DMX-Signal

Slave-Modus

IR-Fernbedienung

Addr 4CH

Stat S 01-15

Auto Au 01-08 Auto Programm

Soun So 01-08 Musikgesteuertes Programm

SPEE SP 01-09

SEnS SE 01-09

SILE

Lost

SLAV Slave Slave-Modus

InFr

d001-d512 4-Kanal-Modus und Startadresse

Konstantes Leuchten in einer von 15
Farben

Ablaufgeschwindigkeit
langsam > schnell

Mikrofonempflindlichkeit
niedrig > hoch

on LEDs aus bei fehlendem Musiksignal

oFF

bLac

hold

FuLL

Stat

Auto

on IR-Fernbedienung an

oFF IR-Fernbedienung aus

LEDs bleiben an bei fehlendem
Musiksignal

Dunkelschaltung

Letzter DMX-Wert wird beibehalten

Alle LEDs zu 100% an

Eingestellte Farbe 01-15

Eingestelltes Auto-Programm 01-08

Version

V1.0 V1.0 Aktuelle Software-Version

9/28

00135508, Version 1.0

Standalone-Betrieb

Farbvoreinstellungen
Im Modus Stat strahlt das Gerät konstant in einer von 15 vorgegebenen Farben.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Stat anzeigt. Bestätigen Sie mit der

Taste ENTER.

2 Wählen Sie mit den Tasten UP und DOWN die gewünschte Farbe. Bestätigen Sie mit der Taste ENTER.

Automatikbetrieb

Im Automatikbetrieb stehen 8 verschiedene Showprogramme zur Verfügung die mit einer einstellbaren
Geschwindigkeit ablaufen.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Auto anzeigt. Bestätigen Sie mit der

Taste ENTER. Wählen Sie das gewünschte Showprogramm (Au01~Au08) mit den Tasten UP und
DOWN. Bestätigen Sie mit der Taste ENTER.

2 Drücken Sie die Taste MENU so oft, bis das Display SPEE anzeigt. Bestätigen Sie mit der Taste

ENTER. Stellen Sie mit den Tasten UP und DOWN die Ablaufgeschwindigkeit des Programms von
SP01 (langsam) bis SP09 (schnell) ein. Bestätigen Sie mit der Taste ENTER.

Musiksteuerung

Durch das integrierte Mikrofon lassen sich die integrierten Showprogramme im Rhythmus der Musik (bei
deutlichem Bassschlag) optimal mit dem Gerät wiedergeben.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Soun anzeigt. Bestätigen Sie mit der

Taste ENTER. Wählen Sie das gewünschte Showprogramm (So01~So08). mit den Tasten UP und
DOWN. Bestätigen Sie mit der Taste ENTER.

2 Drücken Sie die Taste MENU so oft, bis das Display SPEE anzeigt. Bestätigen Sie mit der Taste

ENTER. Stellen Sie mit den Tasten UP und DOWN die Ablaufgeschwindigkeit des Programms von SP01
(langsam) bis SP09 (schnell) ein. Bestätigen Sie mit der Taste ENTER.

3 Drücken Sie die Taste MENU so oft, bis das Display SEnS anzeigt. Bestätigen Sie mit der Taste

ENTER. Passen Sie mit den Tasten UP und DOWN die Mikrofonempfindlichkeit an die Lautstärke der
Musik an (SE01 = niedrig, SE09 = hoch).

4 Wenn Sie im Menüpunkt SILE die Einstellung on wählen, werden die LEDs bei zu geringer Lautstärke

oder fehlendem Bassschlag dunkelgeschaltet. In der Einstellung oFF bleiben die LEDs auch in
Musikpausen an.

Verhalten bei fehlendem DMX-Signal
Im Modus DMX lost lassen sich verschiedene Modi einstellen, wenn kein DMX-Signal empfangen wird.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menü DMX lost anzeigt. Bestätigen Sie mit der

Taste ENTER.

2 Wählen Sie mit den Tasten UP und DOWN das gewünschte Programm (siehe Menüstruktur). Bestätigen

Sie mit der Taste ENTER.

Master/Slave-Betrieb mit mehreren Geräten

Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle
Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen
auf die jeweilige Betriebsart eingestellt werden.

1 Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu

die Taste MENU so oft, bis das Display SLAV anzeigt. Bestätigen Sie mit der Taste ENTER.

2 Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts.

Verbinden Sie dann den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten
Slave-Geräts usw., bis alle Geräte in einer Kette angeschlossen sind. Das Master-Gerät muss das erste
Gerät in der Kette sein. Der DMX-Eingang darf nicht an einen DMX-Controller angeschlossen sein.

3 Wählen Sie am Master-Gerät die gewünschte Betriebsart. Die zusammengeschalteten Geräte arbeiten

nun synchron.

10/28

00135508, Version 1.0

Fernbedienung IR-7

Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Wählen Sie dazu im Menüpunkt
INFRARED die Einstellung ON. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung
des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung und Sensor muss Sichtverbindung
bestehen. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert.

Taste Funktion

BLACKOUT

AUTO

LEDs aus

Automatikbetrieb; Programmwahl mit (+)/(‒)

SOUND

STROBE

SPEED

SENSITIVITY

DMX

MANUAL

Musiksteuerung; Programmwahl mit (+)/(‒)

Strobe-Effekt für Automatikbetrieb und Musiksteuerung;
Blitzrate einstellen mit (+)/(‒)

Ablaufgeschwindigkeit im Automatikbetrieb und
Musiksteuerung; Einstellung mit (+)/(‒)

Mikrofonempfindlichkeit; Einstellung mit (+)/(‒)

DMX-Betrieb

Farbmodus; Farben wählen mit R/G/B/W/A
Einstellung (+)/(‒)

Hinweise:

• Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht

entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten.
Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter
heraus. Anderenfalls ist die Fernbedienung nicht funktionstüchtig.

• Lässt die Reichweite der Fernbedienung nach ist die Batterie verbraucht und

muss ausgewechselt werden. Drücken Sie dazu auf der Rückseite der
Fernbedienung den kleinen Riegel mit der Kerbe nach rechts und ziehen Sie
gleichzeitig den Batteriehalter heraus. Für den Betrieb der Fernbedienung wird
eine 3-V-Knopfzelle Typ CR 2025 benötigt. Achten Sie beim Einsetzen darauf,
dass der Pluspol der Knopfzelle im Halter nach oben zeigt.

• Entnehmen Sie vorsichtshalber die Batterie aus der Fernbedienung bei längerem Nichtgebrauch.

11/28

00135508, Version 1.0

DMX-gesteuerter Betrieb

Anzahl der DMX-Kanäle und DMX-Startadresse einstellen

Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 4 Steuerkanäle. Damit
das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse eingestellt
werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die Dokumentation des
Geräts.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Addr anzeigt. Bestätigen Sie mit der

Taste ENTER.

2 Das Display zeigt 4 CH (4 DMX-Kanäle) an. Bestätigen Sie mit der Taste ENTER.
3 Das Menü für die DMX-Startadresse wird aufgerufen d***. Stellen Sie die Adresse mit den Tasten UP

und DOWN ein. Bestätigen Sie mit der Taste ENTER.

4 Beim Empfang von DMX-Steuersignalen blinkt der Punkt im Display. Fehlen die DMX-Steuersignale,

blinkt das Display und der Punkt abwechselnd.

Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen,
damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden
mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.

Funktionen im DMX-Betrieb

4-Kanal-Modus

Kanal Wert Funktion

CH 1

Strobe-Effekt

CH 2

Farbvoreinstellungen

CH 3

Auto- und

musikgesteuertes

Programm

000 – 009 Keine Funktion
010 – 255 Strobe mit zunehmender Geschwindigkeit 0-100%
000 – 009 Keine Funktion
010 – 019 Rot
020 – 029 Grün
030 – 039 Blau
040 – 049 Weiß
050 – 059 Amber
060 – 069 Rot + Grün
070 – 079 Grün + Blau
080 – 089 Blau + Weiß
090 – 099 Rot + Amber
100 – 109 Rot + Blau
110 – 119 Grün + Weiß
120 – 129 Blau + Amber
130 – 139 Rot + Weiß
140 – 149 Rot + Grün + Amber
150 – 255 Rot + Grün + Blau + Weiß + Amber
000 – 009 Keine Funktion
010 – 019 Auto-Programm 1
020 – 029 Auto-Programm 2
030 – 039 Auto-Programm 3
040 – 049 Auto-Programm 4
050 – 059 Auto-Programm 5
060 – 069 Auto-Programm 6
070 – 079 Auto-Programm 7
080 – 089 Auto-Programm 8
090 – 099 Musikgesteuertes Programm 1
100 – 109 Musikgesteuertes Programm 2
110 – 119 Musikgesteuertes Programm 3
120 – 129 Musikgesteuertes Programm 4
130 – 139 Musikgesteuertes Programm 5

12/28

00135508, Version 1.0

140 – 149 Musikgesteuertes Programm 6
150 – 159 Musikgesteuertes Programm 7
160 – 255 Musikgesteuertes Programm 8

CH 4

Geschwindigkeit für

Auto- und Sound-

Programm

000 – 255

Geschwindigkeit, Auto- und musikgesteuertes Programm,
langsam > schnell

REINIGUNG UND WARTUNG

Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt
werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt
werden kann.

1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen.
2 Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. Verwenden Sie auf keinen

Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden
könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.

3 Das Gerät muss trocken sein, bevor Sie es wieder einschalten.

Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse nicht. Unternehmen Sie
keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten. Sollten einmal Ersatzteile benötigt werden,
verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, wenden Sie sich bitte an
Ihren Fachhändler.

UMWELTSCHUTZ

Informationen zur Entsorgung

Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie
evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.

13/28

00135508, Version 1.0

TECHNISCHE DATEN

Spannungsversorgung: 100-240 V AC, 50/60 Hz
Gesamtanschlusswert: 8 W
Schutzart: IP20
Schutzklasse: II
Stromanschluss: Festes Stromanschlusskabel mit Eurostecker
Lampenart: LED-Lampe
LED: 74 x 5 mm R/G/B/W/A
Blitzrate: 0 - 20 Hz
Kühlung: Passive Konvektionskühlung

Stand-alone; DMX; IR-Fernbedienung; Master/Slave

Ansteuerung:

Abstrahlwinkel (1/2 Peak): 16°
Gehäusefarbe: Schwarz
Displaytyp: 4 stelliges 7-Segment-LED Display

Maße:

Gewicht: 1,00 kg

Fernbedienung
Batterie: 1 x Knopfzelle 3,0 V CR2025 Lithium-Mangan

153 mm

Zubehör

EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856
EUROLITE Sicherungsseil A 3x600mm bis 5kg silber Best.-Nr. 58010310
EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 70064704
EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H
PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810
EUROLITE IR-7 Fernbedienung Best.-Nr. 50530561

Funktion; QuickDMX über USB; Musiksteuerung
über Mikrofon

Länge: 26,1 cm
Breite: 15,3 cm
Höhe: 26,2 cm
Durchmesser: Ø 10,5 cm

(mitgeliefert)

261 mm

262 mm

14/28

00135508, Version 1.0

USER MANUAL

LED MF-5 Flower Effect

DANGER! Electric shock caused by short-circuit
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric

shock when touching the wires. Never open the housing. Keep the device away from rain and
moisture.

Please read these instructions carefully before using the product. They contain important

information for the correct use of the product.

Every person involved with the installation, operation and maintenance of this device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

INTRODUCTION

Thank you for having chosen one of our products. If you follow the instructions given in this manual, we are
sure that you will enjoy this device for a long period of time.

Product features

DMX flower effect with beams in the colors R, G, B, W, A, incl. IR remote control

• Equipped with 74 x 5mm LEDs, in the colors R, G, B, W, A

• Flower effect with beams in different color combinations

• Auto, music, master/slave and DMX mode

• Sound-control via built-in microphone with adjustable microphone sensitivity

• Built-in auto and music show programs

• Direct color selection for 15 preset colors

• Color change and strobe effect with variable speed, sound control

• Addressing and settings via 4-digit LED display

• Convenient wireless control via included IR remote control EUROLITE IR-7

• 4 DMX channels

• Supports QuickDMX - the wireless DMX system from Eurolite

• Built-in phantom-powered USB port for QuickDMX receivers (accessory)

• Swivel mounting bracket

• Additional bracket for floor use

• Switch-mode power supply for operation between 100 and 240 volts

15/28

00135508, Version 1.0

SAFETY INSTRUCTIONS

WARNING!
Please read the safety warnings carefully and only use the product as describe in this manual to

avoid accidental injury or damage.

Intended use

• This device is an LED flower effect for creating decorative lighting effects. This device is designed for

professional use in the field of event technology, e.g. on stage. It is not suitable for household lighting.

• Only use the device according to the instructions given herein. Damages due to failure to follow these

operating instructions will void the warranty! We do not assume any liability for any resulting damage.

• We do not assume any liability for material and personal damage caused by improper use or non-

compliance with the safety instructions. In such cases, the warranty/guarantee will be null and void.

• Unauthorized rebuilds or modifications of the device are not permitted for reasons of safety and render the

warranty invalid.

Danger due to electricity

• The device is suitable for indoor use only. Do not use it outdoors. Never expose it to rain or moisture. Do

not store it in rooms exposed to moisture.

• To reduce the risk of electric shock, do not open any part of the device. There are no serviceable parts

inside the device.

• Only connect the device to a properly installed mains outlet. The outlet must be protected by residual

current breaker (RCD). The voltage and frequency must exactly be the same as stated on the device. If the
mains cable is equipped with an earthing contact, then it must be connected to an outlet with a protective
ground. Never defeat the protective ground of a mains cable. Failure to do so could result in damage to the
device and possibly injure the user.

• The mains outlet must be easily accessible so that you can unplug the device quickly if need be.

• Never touch the mains plug with wet or damp hands. There is the risk of potentially fatal electric shock.

• The mains cable must not be bent or squeezed. Keep it away from hot surfaces or sharp edges.

• Never pull the mains cable to disconnect the mains plug from the mains outlet, always seize the plug.

• Unplug the device during lighting storms, when unused for long periods of time or before cleaning.

• Do not expose the device to any high temperatures, direct sunlight, dripping or splashing water, strong

vibrations or heavy mechanical stress.

•

Do not place any objects filled with liquids on the device.

• Do not place any open sources of fire, such as burning candles, on or directly next to the device.

• Make sure that objects cannot fall into the device, in particular metal parts.

• Only have repairs to the device or its mains cable carried out by qualified service personnel. Repairs are

required when the device or the mains cable is visibly damaged, liquid has been spilled or objects have
fallen into the device; when the device has been exposed to rain or moisture, has been dropped or
malfunctions occur.

• Cleaning of the device is limited to the surface. Make sure that moisture does not come into contact with

any areas of the terminal connections or mains voltage control parts. Only wipe off the product with a soft
lint-free and moistened cloth. Never use solvents or aggressive detergents.

Danger to children and people with restricted abilities

• This product is not a toy. Keep it out of the reach of children and pets. Do not leave packaging material

lying around carelessly. Never leave this device running unattended.

• This device may be used only by persons with sufficient physical, sensorial, and intellectual abilities and

having corresponding knowledge and experience. Other persons may use this device only if they are
supervised or instructed by a person who is responsible for their safety.

16/28

00135508, Version 1.0

Warning – risk of burns and fire

• The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this

temperature range.

• The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials.

• Do not illuminate surfaces within 10 cm of the device. This value is indicated on the device by the

symbol.

• Do not use the device near highly flammable materials. Always place the device at a location where

sufficient air circulation is ensured. Leave 50 cm of free space around the device. Never cover the air vents
of the housing.

Warning – risk of injuries

• Do not look directly at the light source. Persons with light-sensitive epilepsy may suffer from epileptic

seizures or fall unconscious.

• Make sure that the product is set up or installed safely and expertly and prevented from falling down.

Comply with the standards and rules that apply in your country, in particular EN 60598-2-17.

• If you lack the qualification, do not attempt the installation yourself, but instead use a professional installer.

Improper installation can result in bodily injury and or damage to property.

• The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety

precautions.

• For overhead use, always secure the device with a secondary safety attachment such as a safety bond or

safety net.

• Make sure that the area below the installation place is blocked when rigging, derigging or servicing the

device.

• For commercial use the country-specific accident prevention regulations of the government safety

organization for electrical facilities must be complied with at all times.

Caution – material damage

• This device must not be connected to the mains voltage by means of a dimmer.

• Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the

device will serve you for a long time without defects.

• Never switch the device on and off in short intervals. This will considerably reduce the service life of the

device.

• If the device has been exposed to drastic temperature fluctuation, do not switch it on immediately. The

resulting condensation may destroy the device. Allow the device to reach room temperature before
connecting it. Wait until the condensation has evaporated.

• Please use the original packaging to protect the device against vibration, dust and moisture during

transportation or storage.

• If a serial number label is affixed to the device, do not remove the label as this would make the guarantee

void.

About batteries

• Do not try to short-circuit, recharge, disassemble or heat batteries (danger of explosion!).

• Remove the batteries if the device is not used for a longer period of time.

• Damaged/leaking batteries may cause harm to your skin–use safety gloves.

---m

17/28

00135508, Version 1.0

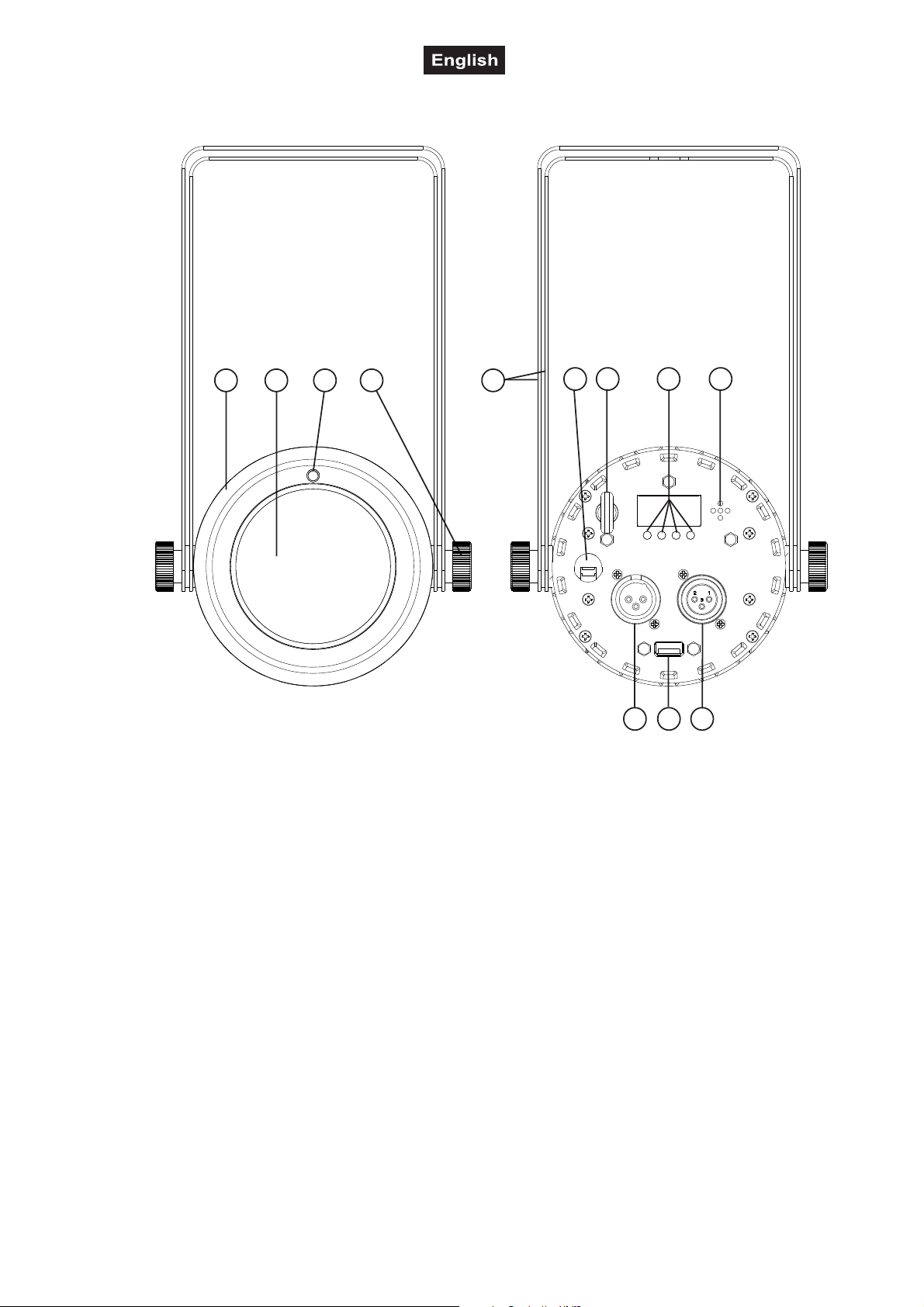

DECRIPTION OF THE DEVICE

(1) Housing
(2) 74x 5mm LED
(3) Infrared sensor for the remote control
(4) Fixation screw
(5) Mounting and stand bracket
(6) Power input

1 2 3 4 5

6 7 8

10 11 12

(7) Safety eyelet
(8) Display with operations buttons
(9) Microphone
(10) DMX input
(11) USB port for QuickDMX wireless receive
(12) DMX output

9

18/28

00135508, Version 1.0

INSTALLATION

WARNING! Risk of injury caused by falling objects
Devices in overhead installations may cause severe injuries when crashing down. Make sure

that the device is installed securely and cannot fall down. The installation must be carried out by
a specialist who is familiar with the hazards and the relevant regulations.

The device may be placed on the floor by unfolding the brackets or fastened to a truss or similar rigging
structure. The device must never be fixed swinging freely in the room.

1 The rigging structure must support at least 10 times the weight of all fixtures to be installed on it.
2 Block access below the work area and work from a stable platform when installing the device.
3 Use rigging hardware that is compatible with the structure and capable of bearing the weight of the

device. Please refer to the “Accessories” section for a list of suitable rigging hardware.

4 Secure the device with a safety rope or other secondary attachment. This secondary safety attachment

must be sufficiently dimensioned in accordance with the latest industrial safety regulations and
constructed in a way that no part of the installation can fall down if the main attachment fails. Holes for
fixation of the safety rope are found on the rear side of the housing. Fasten the safety rope in such a way
that, in the event of a fall, the maximum drop distance of the device will not exceed 20 cm.

5 To align the device, release the fixation screws at the mounting bracket, adjust the desired inclination

angle and tighten the fixation screws.

6 After installation, the device requires inspections periodically to prevent the possibility of corrosion,

deformation and looseness.

19/28

00135508, Version 1.0

DMX512 CONTROL

Device 1

Start Address 1

DMX-Controller

Program
Chase32 Step100

A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR
connectors for DMX connection.

1 Connect the output of your DMX controller to the DMX input DMX IN of the device with a DMX cable.
2 Connect the DMX output DMX OUT of the device to the DMX input of the next unit in the chain. Always

connect one output to the input of the next unit until all units are connected.

3 At the last unit, the DMX cable has to be terminated. Plug the terminator with a 120 Ω resistor between

Signal (–) and Signal (+) in the DMX output of the last unit.

4 If the cable length exceeds 300 m or the number of DMX devices is greater than 32, it is recommended

to insert a DMX level amplifier to ensure proper data transmission.

XLR connection:

Device 2

Start Address 5

Device 3

Start Address 9

Wireless DMX transmission with QuickDMX

The device features an alternative DMX input for a QuickDMX receiver (sold separately). This connector
allows for wireless transmission of DMX control signals to the device. The connector is designed as a USB
port which provides the required 5 V operating voltage for the receiver. With QuickDMX devices, extensive
cabling between the DMX controller and the device is not required.

Occupation of the USB port:

20/28

00135508, Version 1.0

Running speed in

Microphone sensitivity

CONNECTION TO THE MAINS

The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts.
Connect the device to the mains. Thus it is switched on. To switch it off, disconnect the power plug. Do not
connect the unit to the mains voltage via a dimmer. For a more convenient operation, use a mains outlet
which is switchable.

OPERATION

Turn on the device. The display indicates the last operating mode. The operating modes can be selected by
means of the display and the control buttons. All settings remain stored even if the device is disconnected
from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE
IR-7 remote control or in DMX-controlled mode via any commercial DMX controller.

Menu structure

Press the MENU button so many times until the desired function is indicated on the display. Use the ENTER
button to select the function. With the buttons UP and DOWN you can select the mode or change values.
Confirm with ENTER.

Mode

DMX mode

Display

Addr 4CH

d001-d512 4-channel mode and start address

Function

Preset colors
Automatic mode

Sound control mode

automatic and sound
mode

for sound control

Silent scene

Behavior in case of
missing DMX signal

Slave mode

IR remote control

Version

Stat 01-15

Auto Au 01-08 Auto program

Soun So 01-08 Sound program

SPEE SP01-09

SEnS SE01-09

on LEDs off if there is no music signal

SILE

Lost

SLAV Slave Slave mode

InFr

V1.0 V1.0 Current software version V1.0

oFF

bLac LEDs switched off
Hold

FuLL All LEDs 100% on

Stat Pre-selected static color 01-15

Auto

ON IR remote control on

OFF IR remote control off

Constant lighting in one of 15 colors

Program running speed
slow > fast

Microphone sensitivity
low > high

LEDs remain on if there is no music
signal

Most recent DMX value is held

Pre-selected auto program 01-08

21/28

00135508, Version 1.0

Stand-alone mode

Preset colors

In the Stat mode the device will constantly emit one of 15 preset colors.
1 Press the MENU button so many times until Stat is indicated in the display. Confirm with the ENTER

button.

2 Use the buttons UP and DOWN to adjust the desired color. Confirm with the ENTER button.

Automatic mode

In automatic mode, 8 show programs are available that run at an adjustable speed.
1 Press the MENU button so many times until Auto is indicated in the display. Confirm with the ENTER

button. Use the buttons UP and DOWN to select the desired show program (Au01~Au08). Confirm with
the ENTER button.

2 Press the MENU button so many times until SPEE is indicated in the display. Confirm with the ENTER

button. Use the buttons UP and DOWN to adjust the running speed of the program from SP01 (slow) to

SP09 (fast). Confirm with the ENTER button.

Sound control

Via the integrated microphone the unit can perfectly reproduce the show programs to the rhythm of the
music (sufficient bass provided).

1 Press the MENU button so many times until Soun is indicated in the display. Confirm with the ENTER

button. Use the buttons UP and DOWN to select the desired show program (So01~So08). Confirm with
the ENTER button.

2 Press the MENU button so many times until SPEE is indicated in the display. Confirm with the ENTER

button. Use the buttons UP and DOWN to adjust the running speed of the program from SP01 (slow) to
SP09 (fast). Confirm with the ENTER button.

3 Press the MENU button so many times until SEnS is indicated in the display. Confirm with the ENTER

button. Use the buttons UP and DOWN to Adjust the microphone sensitivity to the volume of the music
(SE01 = low, SE09 = high).

4 If you enable the silent scene mode (on setting) in menu item SILE, the LEDs will switch off if the volume

is too low or if there is no sufficient bass beat. If you disable this mode (off setting) the LEDs remain on
during periods without music.

Behavior at missing DMX-signal
In DMX lost mode the program offers different options when no DMX signal is received.

1 Press the MENU button repeatedly until the display shows the DMX lost menu. Press ENTER to

confirm.

2 Select the desired program with the UP and DOWN buttons (see menu structure). Confirm with ENTER.

Interconnecting several devices (master/slave operation)

Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled
with the master unit without the need for a DMX controller. The devices must be set to the corresponding
operating modes.

1 Configure all slave units before connecting the master unit: Press the MENU button so many times until

SLAV is indicated on the display. Confirm with the ENTER button.

2 Connect the DMX output of the master unit to the DMX input of the first slave unit. Then connect the

DMX output of the first slave unit to the DMX input of the second slave unit, etc. until all units have been
connected in a chain. Make sure the master unit is the first in the chain. Do not connect a DMX controller
to the DMX input of the master unit.

3 Set the master unit to the desired operating mode. The interconnected devices will now operate in sync.

22/28

00135508, Version 1.0

Remote control IR-7

The device must be activated for remote control. For this, set menu item INFRARED to ON. When actuating
a button, always direct the remote control towards the sensor. There must be no obstacles between remote
control and the sensor.

Button Function

BLACKOUT

LEDs off

AUTO

SOUND

STROBE

SPEED

SENSITIVITY

DMX
MANUAL

Notes:

• The remote control is supplied with a battery inserted. An insulating foil between the battery and the battery

contacts prevents the battery from being discharged during storage. Prior to the first operation remove the
foil from the battery support on the rear side of the remote control. Otherwise operation of the remote
control is not possible.

• If the range of the remote control decreases, replace the battery. For this purpose,

on the rear side of the remote control press the small bar with the groove to the
right and at the same time remove the battery support. For operation, one 3 V
button cell type CR 2025 is required. When inserting, pay attention that the
positive pole of the button cell shows upwards in the support.

• Remove the battery from the remote control as a precaution if the device is not used for a longer period of

time.DMX operation

Automatic mode; program selection with (+)/(‒)

Sound control; program selection with (+)/(‒)

Strobe effect for automatic mode and sound control;
flash rate setting with (+)/(‒)

Running speed in automatic mode and sound control;

setting with (+)/(‒)

Microphone sensitivity, setting with (+)/(‒)

DMX mode

Color mode; select colors with R/G/B/W/A
setting with (+)/(‒)

23/28

00135508, Version 1.0

CH 1

DMX controlled operation

Setting the number of DMX channels and the DMX starting address

For operation with a controller with DMX512 protocol, the device is equipped with 4 control channels. Tobe
able to operate the device with a DMX controller, the DMX starting address must be set. The starting
address depends upon which DMX controller is being used. Please refer to the controller’s documentation.

1 Press the MENU button so many times until Addr is indicated in the display. Confirm with the ENTER

button.

2 The display indicates 4 CH (4 DMX channels). Confirm with the ENTER button.
3 Now the display indicates the menu item for the DMX start address d***. Use the buttons UP and DOWN

to set the address. Confirm with the ENTER button.

4 When DMX control signals are received, the dot in the display flashes. In the absence of DMX control

signals, the display and the dot flash alternately.

Note: Please make sure that you do not have any overlapping channels in order to control each device
correctly and independently from any other fixture on the DMX chain. If several devices are addressed
similarly, they will work synchronically.

Functions in DMX mode

4-channel mode

Channel Value Function

000 – 009 No function

Strobe effect

CH 2

Preset colors

CH 3

Auto and sound

program

010 – 255 Strobe with increasing speed 0-100%
000 – 009 No function
010 – 019 Red
020 – 029 Green
030 – 039 Blue
040 – 049 White
050 – 059 Amber
060 – 069 Red + Green
070 – 079 Green + Blue
080 – 089 Blue + White

090 – 099 Red + Amber
100 – 109 Red + Blue
110 – 119 Green + White
120 – 129 Blue + Amber
130 – 139 Red + White
140 – 149 Red + Green + Amber
150 – 255 Red + Green + Blue + White + Amber
000 – 009 No function
010 – 019 Auto program 1
020 – 029 Auto program 2
030 – 039 Auto program 3
040 – 049 Auto program 4
050 – 059 Auto program 5
060 – 069 Auto program 6
070 – 079 Auto program 7
080 – 089 Auto program 8
090 – 099 Sound program 1
100 – 109 Sound program 2
110 – 119 Sound program 3
120 – 129 Sound program 4
130 – 139 Sound program 5
140 – 149 Sound program 6

24/28

00135508, Version 1.0

CH 4

150 – 159 Sound program 7
160 – 255 Sound program 8

Speed

Auto- and sound

program

000 – 255 Auto and sound program speed, slow

> fast

CLEANING AND MAINTENANCE

The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The
lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness.

1 Disconnect the device from power and allow it to cool before cleaning.
2 Clean the surface with a soft lint-free and moistened cloth. Never use alcohol or solvents as these may

damage the surface. Make sure that no liquids can enter the device.

3 The device must be dry before reapplying power.

There are no serviceable parts inside. Do not open the housing. Do not try to repair the device by yourself as
this may result in damage. Maintenance and service operations are only to be carried out by authorized
dealers. Should you need any spare parts, please use genuine parts. Should you have further questions,
please contact your dealer.

PROTECTING THE ENVIRONMENT

Disposal of old equipment

When to be definitively put out of operation, take the product to a local recycling plant for a
disposal which is not harmful to the environment. Devices marked with this symbol must not be
disposed of as household waste. Contact your retailer or local authorities for more information.
Remove any inserted batteries and dispose of them separately from the product.

You as the end user are required by law (Battery Ordinance) to return all used batteries/
rechargeable batteries. Disposing of them in the household waste is prohibited. You may return
your used batteries free of charge to collection points in your municipality and anywhere where
batteries/rechargeable batteries are sold. By disposing of used devices and batteries correctly,
you contribute to the protection of the environment.

25/28

00135508, Version 1.0

TECHNICAL SPECIFICATIONS

Power supply: 100-240 V AC, 50/60 Hz
Power consumption: 8 W
IP classification: IP20
Protection class: Class II
Power connection: Fixed Power supply cord with Euro plug
Lamp type: LED lamp
LED: 74 x 5 mm R/G/B/W/A
Cooling: Passive convection
Flash rate: 0 - 20 Hz

Stand-alone; DMX; IR remote control; Master/slave

Control:

Beam angle (1/2 peak): 16°
Housing color: Black
Display type: 4 digits 7-segment LED display

Dimensions:

Weight: 1,00 kg

Remote control
Battery: 1 x Button cell 3.0 V CR2025 lithium manganese

153 mm

Accessories

EUROLITE TPC-10 Coupler, silver No. 59006856
EUROLITE Safety Bond A 3x600mm up to 5kg silver No. 58010310
EUROLITE QuickDMX USB Wireless Transmitter/Receiver No. 70064704
EUROLITE DMX cable XLR 3pin 3m black No. 3022785H
PSSO DMX cable XLR 3pin 3m black Neutrik No. 30227810
EUROLITE IR-7 Remote Control No. 50530561

All information is subject to change without prior notice. © 14.10.2021

function; QuickDMX via USB; Sound to light via
Microphone

Length: 26,1 cm
Width: 15.3 cm
Height: 26.2 cm
Diameter: Ø 10,5 cm

(provided)

261 mm

262 mm

26/28

00135508, Version 1.0

Eurolite is a brand of Steinigke Showtechnic GmbH Andreas

-

Bauer

-

Str. 5 97297 Waldbüttelbrunn Germany

D00113808 Version 1.0 Publ. 14/10/2021
