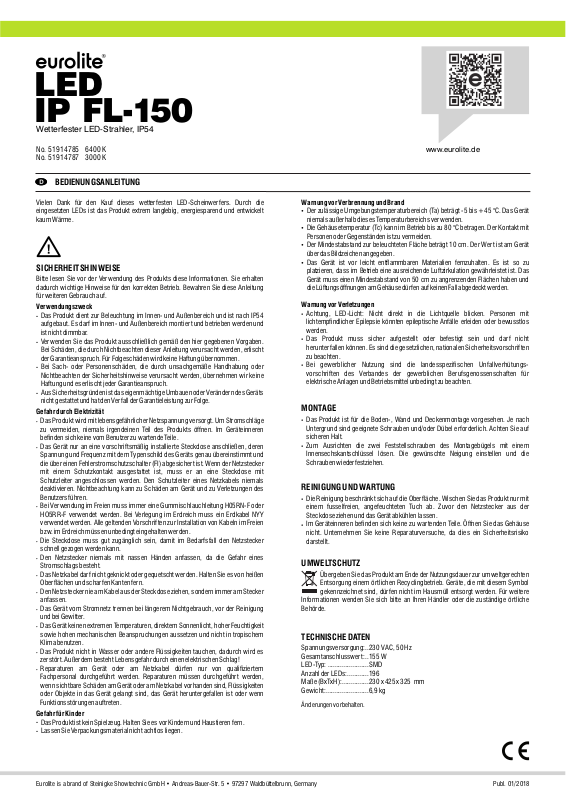

Page 1
LED
IP FL-150
Wetterfester LED-Strahler, IP54
No. 51914785 6400 K
No. 51914787 3000 K
BEDIENUNGSANLEITUNG
Vielen Dank für den Kauf dieses wetterfesten LED-Scheinwerfers. Durch die
eingesetzten LEDs ist das Produkt extrem langlebig, energiesparend und entwickelt
kaum Wärme.
SICHERHEITSHINWEISE
Bitte lesen Sie vor der Verwendung des Produkts diese Informationen. Sie erhalten
dadurch wichtige Hinweise für den korrekten Betrieb. Bewahren Sie diese Anleitung
für weiterenGebrauch auf.
Verwendungszweck
?
Das Produkt dient zur Beleuchtung im Innen- und Außenbereich und ist nach IP54
aufgebaut. Es darf im Innen- und Außenbereich montiert und betrieben werden und
ist nichtdimmbar.
?
Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben.
Bei Schäden, die durch Nichtbeachten dieser Anleitung verursacht werden, erlischt
der Garantieanspruch. FürFolgeschäden wirdkeine Haftung übernommen.
?
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung und es erlischt jederGarantieanspruch.
?
Aus Sicherheitsgründen istdas eigenmächtige Umbauenoder Verändern des Geräts
nicht gestattetund hatden Verfall der Garantieleistung zur Folge.
Gefahr durchElektrizität
?
Das Produkt wirdmit lebensgefährlicher Netzspannung versorgt. Um Stromschläge
zu vermeiden, niemals irgendeinen Teil des Produkts öffnen. Im Geräteinneren
befinden sichkeine vomBenutzer zu war tende Teile.
?
Das Gerät nur an eine vorschriftsmäßig installierte Steckdose anschließen, deren
Spannung und Frequenz mit dem Typenschild des Geräts genau übereinstimmt und
die übereinen Fehlerstromschutzschalter (FI)abgesichert ist. Wenn derNetzstecker
mit einem Schutzkontakt ausgestattet ist, muss er an eine Steckdose mit
Schutzleiter angeschlossen werden. Den Schutzleiter eines Netzkabels niemals
deaktivieren. Nichtbeachtung kann zu Schäden am Gerät und zu Verletzungen des
Benutzers führen.
?
Bei Verwendung im Freien muss immer eine Gummischlauchleitung H05RN-F oder
HO5RR-F verwendet werden. Bei Verlegung im Erdreich muss ein Erdkabel NYY
verwendet werden. Alle geltenden Vorschriften zur Installation von Kabeln imFreien
bzw.im Erdreichmüssen unbedingt eingehalten werden.
?
Die Steckdose muss gut zugänglich sein, damit im Bedarfsfall den Netzstecker
schnell gezogenwerden kann.
?
Den Netzstecker niemals mit nassen Händen anfassen, da die Gefahr eines
Stromschlags besteht.
?
Das Netzkabel darf nichtgeknickt oder gequetscht werden. HaltenSie es von heißen
Oberflächen undscharfen Kantenfern.
?
Den Netzstecker nie am Kabel ausder Steckdoseziehen, sondern immeram Stecker
anfassen.
?
Das Gerät vom Stromnetz trennen bei längerem Nichtgebrauch, vor der Reinigung
und beiGewitter.
?
Das Gerät keinenextremen Temperaturen, direktem Sonnenlicht, hoher Feuchtigkeit
sowie hohen mechanischen Beanspruchungen aussetzen und nicht in tropischem
Klima benutzen.
?
Das Produkt nicht in Wasser oder andere Flüssigkeiten tauchen, dadurch wird es
zerstört. Außerdem besteht Lebensgefahr durcheinen elektrischen Schlag!
?
Reparaturen am Gerät oder am Netzkabel dürfen nur von qualifiziertem
Fachpersonal durchgeführt werden. Reparaturen müssen durchgeführt werden,
wenn sichtbare Schädenam Gerät oder am Netzkabel vorhanden sind,Flüssigkeiten
oder Objekte in das Gerät gelangt sind, das Gerät heruntergefallen ist oder wenn
Funktionsstörungen auftreten.
Gefahr fürKinder
?
Das Produkt istkein Spielzeug. Halten Sie esvor Kindern undHaustieren fern.
?
Lassen SieVerpackungsmaterial nichtachtlos liegen.
www.eurolite.de
Warnung vorVerbrennung undBrand
Der zulässige Umgebungstemperaturbereich (Ta)beträgt -5 bis +45 °C. Das Gerät
?
niemals außerhalb diesesTemperaturbereichs verwenden.
Die Gehäusetemperatur (Tc) kann im Betrieb bis zu80 °C betragen. Der Kontakt mit
?
Personen oderGegenständen ist zu vermeiden.
?
Der Mindestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät
über dasBildzeichen angegeben.
?
Das Gerät ist vor leicht entflammbaren Materialien fernzuhalten. Es ist so zu
platzieren, dass im Betrieb eine ausreichende Luftzirkulation gewährleistet ist. Das
Gerät muss einen Mindestabstand von 50 cm zu angrenzenden Flächen haben und
die Lüftungsöffnungen am Gehäusedürfen aufkeinen Fall abgedeckt werden.
Warnung vor Verletzungen
Achtung, LED-Licht: Nicht direkt in die Lichtquelle blicken. Personen mit
?
lichtempfindlicher Epilepsie könnten epileptische Anfälle erleiden oder bewusstlos
werden.
Das Produkt muss sicher aufgestellt oder befestigt sein und darf nicht
?
herunterfallen können. Essind die gesetzlichen, nationalen Sicherheitsvorschriften
zu beachten.
Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungs-
?
vorschriften des Verbandes der gewerblichen Berufsgenossenschaften für
elektrische Anlagen undBetriebsmittel unbedingt zubeachten.
MONTAGE
Das Produkt ist für die Boden-, Wand und Deckenmontage vorgesehen. Je nach
?
Untergrund sind geeignete Schrauben und/oder Dübel erforderlich. Achten Sie auf
sicheren Halt.
Zum Ausrichten die zwei Feststellschrauben des Montagebügels mit einem
?
Innensechskantschlüssel lösen. Die gewünschte Neigung einstellen und die
Schrauben wieder festziehen.
REINIGUNG UND WARTUNG
Die Reinigung beschränkt sich auf die Oberfläche. Wischen Sie das Produkt nur mit
?
einem fusselfreien, angefeuchteten Tuch ab. Zuvor den Netzstecker aus der
Steckdose ziehen und dasGerät abkühlen lassen.
Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse
?
nicht. Unternehmen Sie keine Reparaturversuche, da dies ein Sicherheitsrisiko
darstellt.
UMWELTSCHUTZ
Übergeben Sie das Produkt am Ende der Nutzungsdauer zur umweltgerechten
Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere
Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche
Behörde.
TECHNISCHE DATEN
Spannungsversorgung:..230 V AC,50 Hz
Gesamtanschlusswert:..155 W
LED-Typ: .......................SMD
Anzahl derLEDs:............196
Maße (BxTxH):...............230 x425 x325 mm
Gewicht:........................6,9 kg
Änderungen vorbehalten.
Eurolite is a brand of Steinigke Showtechnic GmbH • Andreas-Bauer-Str. 5 • 97297 Waldbüttelbrunn, Germany
Publ. 01/2018
Page 2
LED
IP FL-150
Weather-proof LED floodlight, IP54
No. 51914785 6400 K
No. 51914787 3000 K
EN
USER MANUAL
Thank you for purchasing this weather-proof LED spotlight. This product is fitted with
LEDs that consumes little power, hasan extremely long service life and develops little
heat.
SAFETY WARNINGS
Please read these instructions carefully before using the product. They contain
important information for thecorrect useof your product. Please keep them for future
reference.
Intended use
?
This productis designed tolight indoorand outdoor areas and is IP54 rated. Itcan be
mounted andoperated inindoor andoutdoor areas andis not dimmable.
?
Only use the product according to the instructions given herein. Damages due to
failure to follow these operating instructions will void the warranty! We do not
assume anyliability forany resulting damage.
?
We do not assume any liability for material and personal damage caused by
improper use or non-compliance with the safety instructions. In such cases, the
warranty/guarantee willbe nulland void.
?
Unauthorized rebuilds or modifications of the product are notpermitted for reasons
of safety and render thewarranty invalid.
Danger dueto electricity
?
The product is supplied withhazardous mains voltage. To reduce the risk ofelectric
shock, donot open any part ofthe product. There areno serviceable parts inside the
device.
?
Only connect the device to a properly installed mains outlet. The outlet must be
protected by residual current breaker (RCD). The voltage and frequency must
exactly be the same as stated on the device. If the mains cable is equipped with an
earthing contact, then it must be connected to an outlet with a protective ground.
Never defeat the protective ground of a mains cable. Failure to do so could result in
damage tothe deviceand possiblyinjure theuser.
?
For outdoor use make sure to connect a rubber cable H05RN-F or HO5RR-F. For
installations in theground an underground power cable NYY must be used. All valid
instructions concerning the installation of cables outdoors orin the ground mustbe
adhered.
?
The mainsoutlet must be easily accessibleso thatyou canunplug the devicequickly
if need be.
?
Never touch the mains plug with wet or damp hands. There is the risk of potentially
fatal electricshock.
?
The mains cable must not be bent or squeezed. Keep it away from hot surfaces or
sharp edges.
?
Never pull the mains cable to disconnect the mains plug from the mains outlet,
always seizethe plug.
?
Unplug the device during lighting storms, when unused for long periods of time or
before cleaning.
?
Do not expose the device to any high temperatures, direct sunlight, high humidity,
strong vibrations or heavy mechanical stress. Do not operate the device in tropical
climate.
?
Do not immerse the product in water, this will destroy it. Furthermore, this could
cause alethal electricshock!
?
Only have repairs to the device or its mains cable carried out by qualified service
personnel. Repairs are required when the device or the mains cable is visibly
damaged, whenthe devicehas beendropped ormalfunctions occur.
Danger tochildren
?
This productis nota toy. Keep itout ofthe reachof childrenand pets.
?
Do not leave packaging materiallying around carelessly.
www.eurolite.de
Warning –risk of burns and fire
The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the
?
device outsideof thistemperature range.
The housing temperature (Tc) can be up to 80°C during use. Avoid contact by
?
persons andmaterials.
?
Do not illuminate surfaces within 10 cmof the device. Thisvalue is indicated onthe
device bythe corresponding symbol.
?
Do not usethe device near highly flammable materials. Alwaysplace the device ata
location wheresufficient air circulationis ensured. Leave 50 cm offree spacearound
the device. Nevercover theair ventsof thehousing.
Warning – riskof injuries
Caution, LED light:Do notlook directlyat thelight source.Persons withlight-sensitive
?
epilepsy may sufferfrom epilepticseizures orfall unconscious.
Make sure that the product is set up or installed safely and exper tly and prevented
?
from falling down.Comply withthe standardsand rulesthat applyin yourcountry.
For commercial use the country-specific accident prevention regulations of the
?
government safety organization for electrical facilities must be complied with at all
times.
INSTALLATION
This product is designed to bemounted on a floor, wall or ceiling. Depending onthe
?
surface, suitable screws and dowels must be used. Make sure that the product
cannot falldown.
To align the device, release the two locking screws of the mounting bracket with a
?
hex key. Adjust the desired inclination of thespotlight and fasten the screws.
CLEANING ANDMAINTENANCE
Cleaning of the device islimited tothe surface. Only wipeoff the product with a soft
?
lint-free and moistened cloth. Never use solvents or aggressive detergents.
Disconnect thedevice from power and allow it to coolbefore cleaning.
There are no serviceable parts inside. Do not openthe housing. Do not try to repair
?
the deviceby yourselfas thismay resultin damage.
PROTECTING THE ENVIRONMENT
When tobe definitivelyput out ofoperation, takethe productto alocal recycling
plant for a disposal which is not harmful to the environment. Devices marked
with this symbol must not be disposed of as household waste. Contact your
retailer or localauthorities formore information.
TECHNICAL SPECIFICATIONS
Power supply:................230 V AC,50 Hz
Power consumption: ......155 W
LED type:.......................SMD
Number ofLEDs:............196
Dimensions (WxDxH):....230 x425 x325 mm
Weight:..........................6.9 kg
Subject tochange.
Eurolite is a brand of Steinigke Showtechnic GmbH • Andreas-Bauer-Str. 5 • 97297 Waldbüttelbrunn, Germany Publ. 01/2018
