INHALT
EINFÜHRUNG ..................................................... 3
Produktmerkmale ................................................... 3
Lieferumfang ........................................................... 3
WICHTIGE SICHERHEITSHINWEISE ................. 4
BEDIENELEMENTE UND ANSCHLÜSSE ........... 5
INBETRIEBNAHME ............................................. 6
Installation ............................................................... 6
Netzanschluss ........................................................ 6
Datenanschlüsse herstellen .................................... 6
KONFIGURATION UND BEDIENUNG ................. 7
Menüstruktur ........................................................... 7
DMX512-BETRIEB ............................................... 7
AUTOMATIKBETRIEB ......................................... 9
MANUELLE FARBMISCHUNG ............................ 9
MASTER/SLAVE-BETRIEB .................................. 9
GERÄTEEINSTELLUNGEN ................................. 9
Ausgabeverhalten bei fehlendem DMX-Signal ....... 9
Zurücksetzen auf Werkseinstellungen .................... 9
REINIGUNG UND WARTUNG ............................. 10
UMWELTSCHUTZ................................................ 10
TECHNISCHE DATEN ......................................... 10
D00141841, Version 1.0, Stand 12/08/2022
Produkt-Updates, Dokumentation, Software und Support
erhalten Sie unter www.eurolite.de. Die neueste Version
der Bedienungsanleitung finden Sie im Downloadbereich
des Produkts.
© 2022 Eurolite. Alle Rechte vorbehalten.
Dieses Dokument darf ohne schriftliche Genehmigung des
Copyrightinhabers weder ganz noch teilweise reproduziert
werden. Der Inhalt dieses Dokuments kann ohne vorherige
Ankündigung modifiziert werden, wenn Änderungen in
Methodik, Design oder Herstellung dies erforderlich
machen.
Alle in diesem Dokument erwähnten Marken gehören den
jeweiligen Eigentümern.
Page 3
3
• DE
Willk
ommen bei Eurolite! Schön, dass Sie sich für eines unserer Produkte
Erleben Sie Eurolite.
Videos zum Produkt,
passendes Zubehör,
Dokumentation,
Firmware- und SoftwareUpdates, Support und
News zur Marke. Sie
finden all das und vieles
mehr auf unserer
Website. Besuchen Sie
uns auch auf unserem
YouTube-Kanal und
Facebook.
www.eurolite.de
www.youtube.com/
eurolitevideo
www.facebook.com/
Eurolitefans

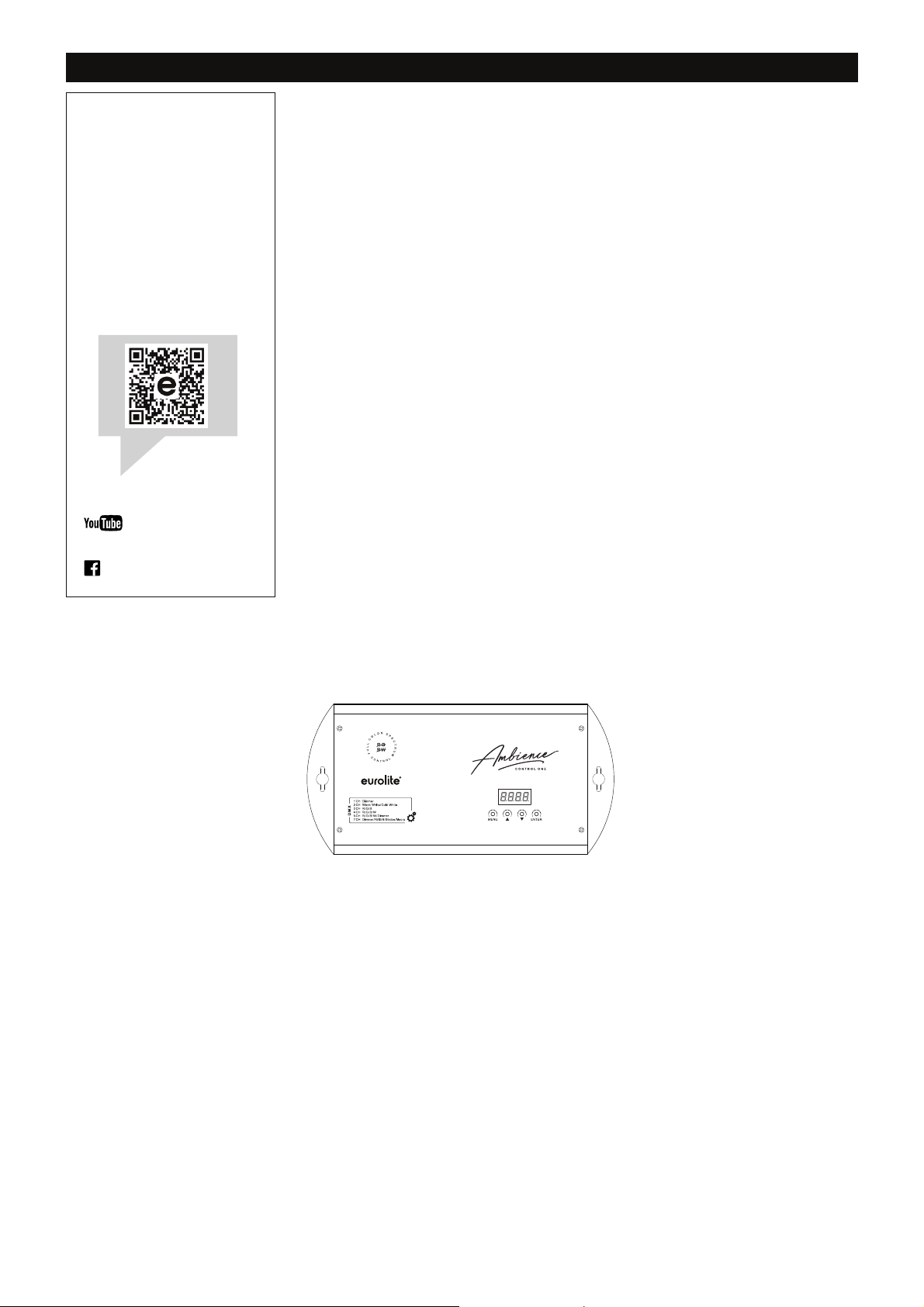

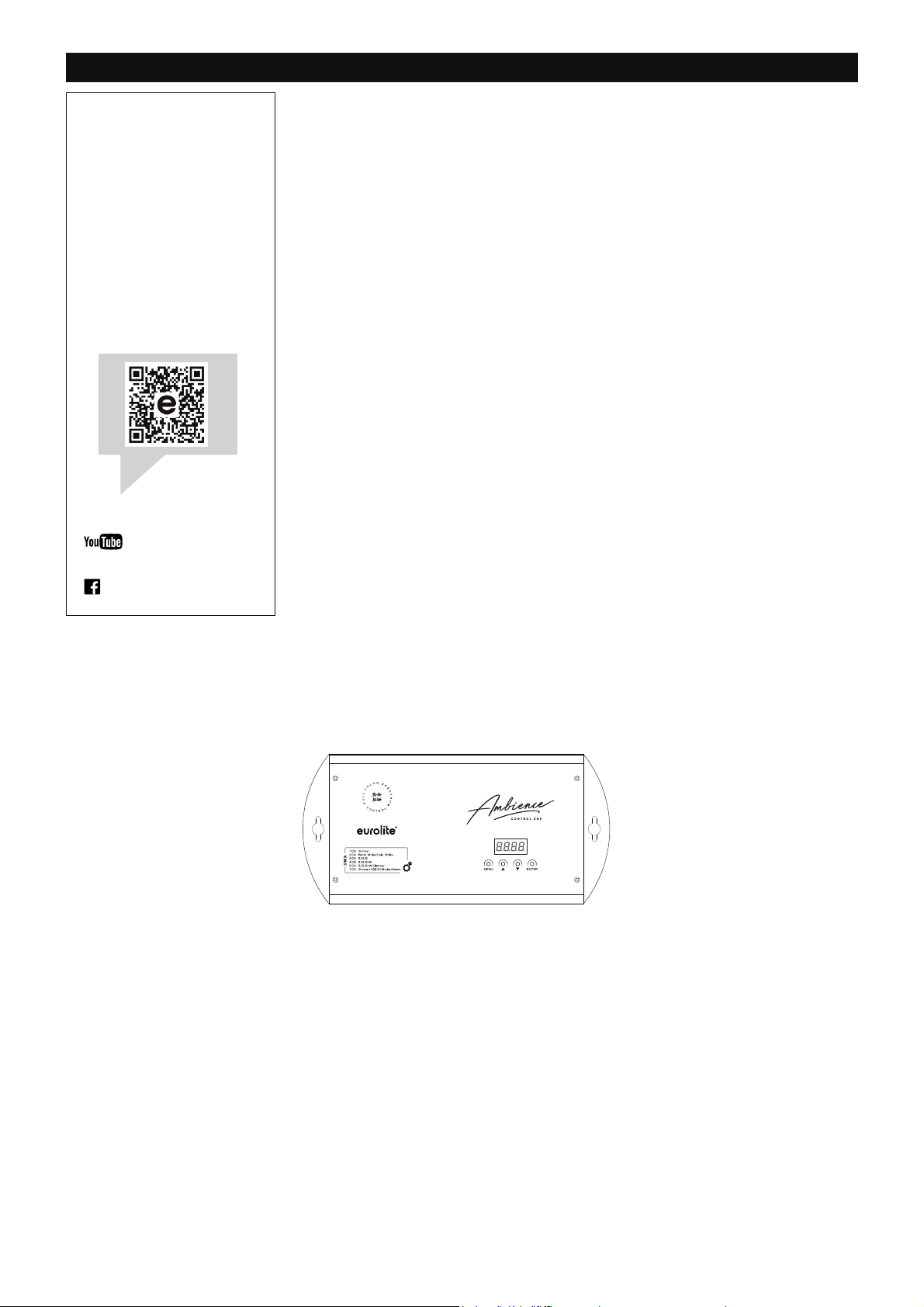

EINFÜHRUNG
entschieden haben. Eurolite bietet Ihnen Zugang zur Welt der Showtechnik mit
einer weltweit einzigartigen Vielfalt an Produkten sowohl für professionelle
Anwender als auch für Einsteiger.
Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele
Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt
Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen
und nutzen.
Damit Sie sich und andere keinen Gefahren aussetzen, beachten Sie bitte
unbedingt alle Sicherheitshinweise und verwenden das Produkt nur wie in
dieser Anleitung beschrieben. Bitte bewahren Sie diese Bedienungsanleitung
für weiteren Gebrauch auf und geben Sie sie ggf. an nachfolgende Besitzer
weiter.
Produktmerkmale
•Komfortable Ansteuerung von unterschiedlichen LED-Typen
•Steuert einfarbige und mehrfarbige LEDs (CCT, RGB, RGBW, RGB+CCT)
ganz nach Wunsch
•Belastbar mit 150 Watt
•3 Betriebsarten: DMX, Automatikbetrieb, manuelle Steuerung mit Master/Slave-Funktion
•QuickDMX-Anschluss für eine kabellose DMX-Verbindung
•Elektronischer Dimmer (0-100%)
•Strobe-Effekt 0-20 Hz
•Flimmerfrei zum Einsatz bei TV und Film
Lieferumfang
•Controller
•diese Bedienungsanleitung
Page 4
4
• DE
WARNUNG
!
Lesen Sie aufmerksam die Sicherheits
-
WICHTIGE SICHERHEITSHINWEISE
hinweise und benutzen Sie das Produkt nur
wie in dieser Anleitung beschrieben, damit es
nicht versehentlich zu Verletzungen oder
Verwendungszweck
•
Der Controller dient speziell zur Steuerung von
RGBW-LEDs, die eine Betriebsspannung von 24 Volt
benötigen. Die angeschlossenen LEDs dürfen nicht
mehr als 150 W verbrauchen. Das Gerät ist für
professionelle Anwendungen im Bereich der
Veranstaltungstechnik vorgesehen (z. B. auf Bühnen).
•
Verwenden Sie das Produkt ausschließlich gemäß
den hier gegebenen Vorgaben. Bei Schäden, die
durch Nichtbeachten dieser Anleitung verursacht
werden, erlischt der Garantieanspruch. Für
Folgeschäden wird keine Haftung übernommen.
•
Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung und es erlischt jeder
Garantieanspruch.
•
Aus Sicherheitsgründen ist das eigenmächtige
Umbauen oder Verändern des Geräts nicht gestattet
und hat den Verfall der Garantieleistung zur Folge.
Gefahr durch Elektrizität
•
Das Gerät ist nur zur Verwendung im Innenbereich
geeignet. Benutzen Sie es nicht im Freien. Setzen Sie
es niemals Regen oder Feuchtigkeit aus. Bewahren
Sie es nicht in feuchten Räumen auf.
•
Um Stromschläge zu vermeiden, niemals irgendeinen
Teil des Produkts öffnen. Im Geräteinneren befinden
sich keine vom Benutzer zu wartende Teile.
•
Schließen Sie das Gerät nur an eine vorschriftsmäßig
installierte Steckdose an, deren Spannung und
Frequenz mit dem Typenschild des Geräts genau
übereinstimmt und die über einen
Fehlerstromschutzschalter (FI) abgesichert ist. Wenn
der Netzstecker mit einem Schutzkontakt ausgestattet
ist, muss er an eine Steckdose mit Schutzleiter
angeschlossen werden. Deaktivieren Sie niemals den
Schutzleiter eines Netzkabels. Nichtbeachtung kann
zu Schäden am Gerät und zu Verletzungen des
Benutzers führen.
•
Die Steckdose muss gut zugänglich sein, damit Sie
im Bedarfsfall den Netzstecker schnell ziehen
können.
•
Fassen Sie den Netzstecker niemals mit nassen
Händen an, da die Gefahr eines Stromschlags
besteht.
•
Das Netzkabel darf nicht geknickt oder gequetscht
werden. Halten Sie es von heißen Oberflächen und
scharfen Kanten fern.
•
Ziehen Sie den Netzstecker nie am Kabel aus der
Steckdose, fassen Sie immer am Stecker an.
•
Trennen Sie das Gerät vom Stromnetz bei längerem
Nichtgebrauch, bevor Sie es reinigen und wenn
Gewitter auftreten.
•
Setzen Sie das Gerät keinen hohen Temperaturen,
direktem Sonnenlicht, Tropf- oder Spritzwasser,
starken Vibrationen sowie hohen mechanischen
Schäden kommt.
Beanspruchungen aus. Benutzen Sie das Gerät nicht
in tropischem Klima.
•
Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände sowie offene Brandquellen wie brennende
Kerzen auf oder direkt neben dem Gerät ab.
•
Sorgen Sie dafür, dass keine Gegenstände in das
Gerät fallen können, insbesondere Metallteile.
•
Lassen Sie Reparaturen am Gerät oder am Netzkabel
nur von qualifiziertem Fachpersonal durchführen.
Reparaturen müssen durchgeführt werden, wenn
sichtbare Schäden am Gerät oder am Netzkabel
vorhanden sind, Flüssigkeiten oder Objekte in das
Gerät gelangt sind, das Gerät Regen ausgesetzt war,
das Gerät heruntergefallen ist oder wenn
Funktionsstörungen auftreten.
•
Die Reinigung beschränkt sich auf die Oberfläche.
Dabei darf keine Feuchtigkeit in Anschlussräume
oder an Netzspannung führende Teile gelangen.
Wischen Sie das Produkt nur mit einem fusselfreien,
angefeuchteten Tuch ab. Niemals Lösungsmittel oder
scharfe Reinigungsmittel verwenden.
Gefahr für Kinder und Personen mit eingeschränkter
Fähigkeit
•
Das Gerät ist kein Spielzeug. Halten Sie es vor
Kindern und Haustieren fern. Lassen Sie
Verpackungsmaterial nicht achtlos liegen. Betreiben
Sie das Gerät nicht unbeaufsichtigt.
•
Das Gerät darf nur von Personen benutzt werden, die
über ausreichende physische, sensorische und
geistige Fähigkeiten sowie über entsprechendes
Wissen und Erfahrung verfügen. Andere Personen
dürfen das Gerät nur benutzen, wenn sie von einer für
ihre Sicherheit zuständigen Person beaufsichtigt oder
angeleitet werden.
Warnung vor Verbrennung und Brand
•
Der zulässige Umgebungstemperaturbereich beträgt
-5 bis +45 °C. Verwenden Sie das Gerät niemals
außerhalb dieses Temperaturbereichs.
•
Halten Sie das Gerät vor leicht entflammbaren
Materialien fern. Platzieren Sie es so, dass im Betrieb
eine ausreichende Luftzirkulation gewährleistet ist.
Das Gerät muss einen Mindestabstand von 50 cm zu
angrenzenden Flächen haben und die
Lüftungsöffnungen am Gehäuse dürfen auf keinen
Fall abgedeckt werden.
Vorsicht - Sachschäden
•
Nehmen Sie das Gerät niemals gleich in Betrieb,
nachdem es starken Temperaturschwankungen
ausgesetzt wurde. Das dabei entstehende
Kondenswasser kann unter Umständen das Gerät
zerstören. Lassen Sie das Gerät ausgeschaltet auf
Zimmertemperatur kommen. Warten Sie bis das
Kondenswasser verdunstet ist.
•
Benutzen Sie die Originalverpackung, um das Gerat
bei Transport und Lagerung optimal vor
Erschütterungen, Staub und Feuchtigkeit zu
schützen.
•
Wenn am Gerät ein Etikett mit Seriennummer
angebracht ist, darf dieses nicht entfernt werden, da
ansonsten der Garantieanspruch erlischt.
Page 5
5
• DE
7
4 3
1 2
5
6

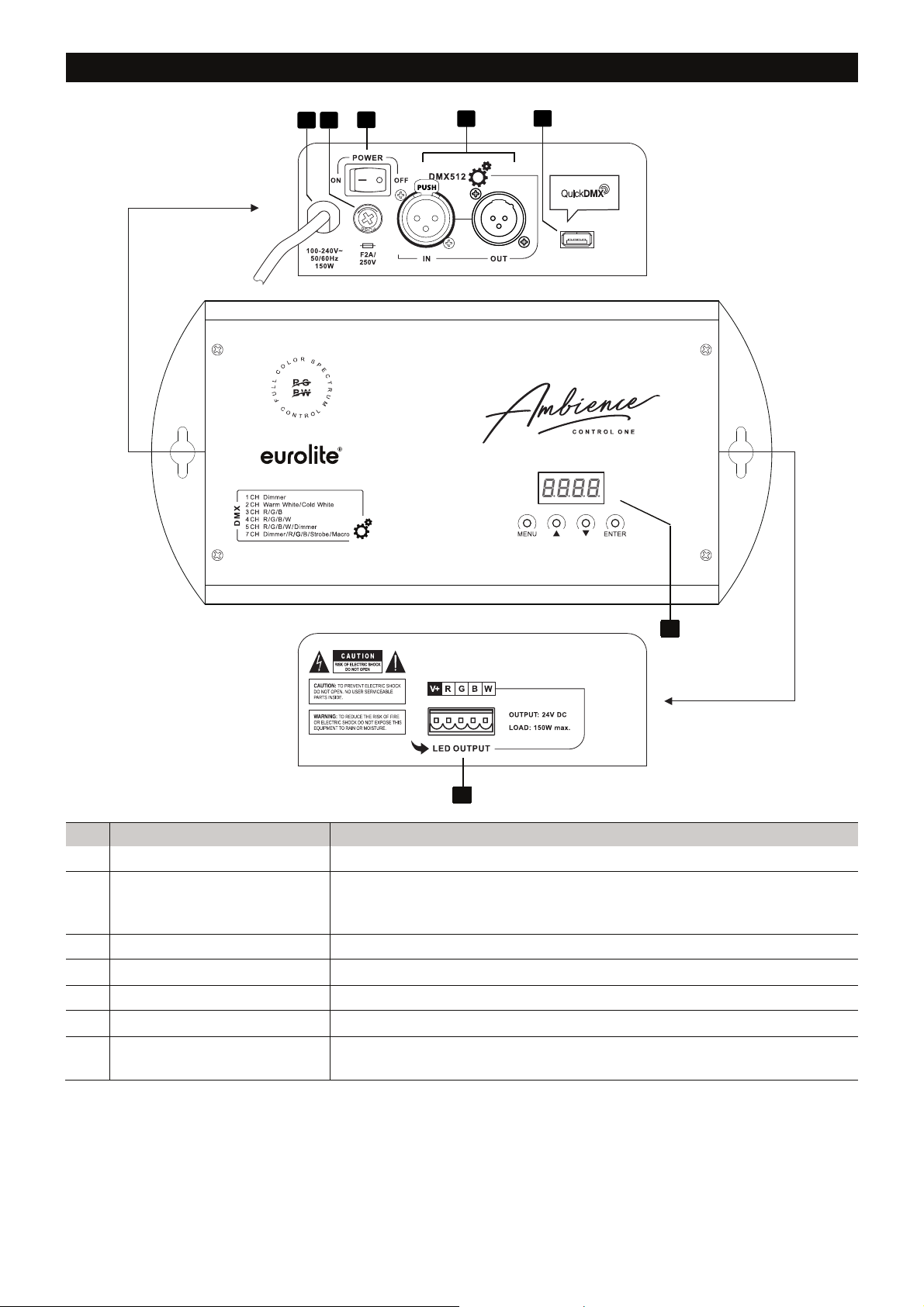

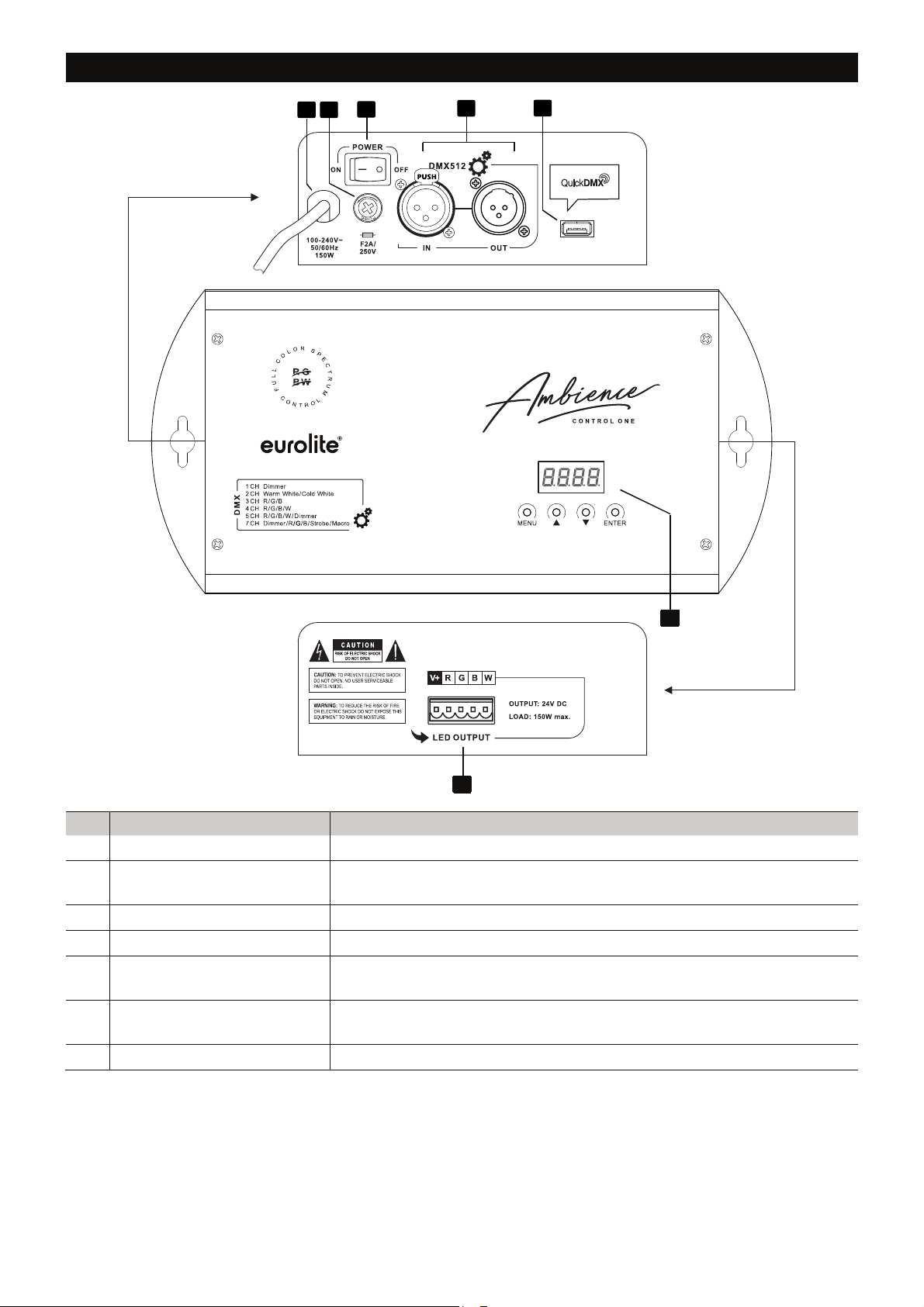

BEDIENELEMENTE UND ANSCHLÜSSE
Nr. Element Funktion
1 Netzkabel Zum Anschluss an 100-240 V.
2 Sicherung Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch
eine gleichwertige Sicherung. Der korrekte Wert ist am Gerät angegeben.
3 Netzschalter Schaltet das Gerät ein und aus.
4 DMX512-Anschlüsse 3-polige XLR-Buchsen für die Eingabe und Ausgabe von DMX-Daten.
5 USB-Port Zum Anschluss eines QuickDMX-Funkempfängers für eine kabellose
DMX-Verbindung.
6 Steuereinheit Das Gerät bietet 4 Bedientasten und eine LED-Anzeige für die
Konfiguration.
7 Ausgänge 5-polige Schraubklemmleiste zum Anschluss der zu steuernden LEDs.
Page 6
6
• DE
INBETRIEBNAHME
Installation
Stellen Sie das Gerät auf einer ebenen Fläche auf oder schrauben Sie es ggf. an geeigneter Stelle fest.
Netzanschluss
Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt akzeptiert. Schließen
Sie das Netzkabel an in eine geerdete Schutzkontaktsteckdose ein.

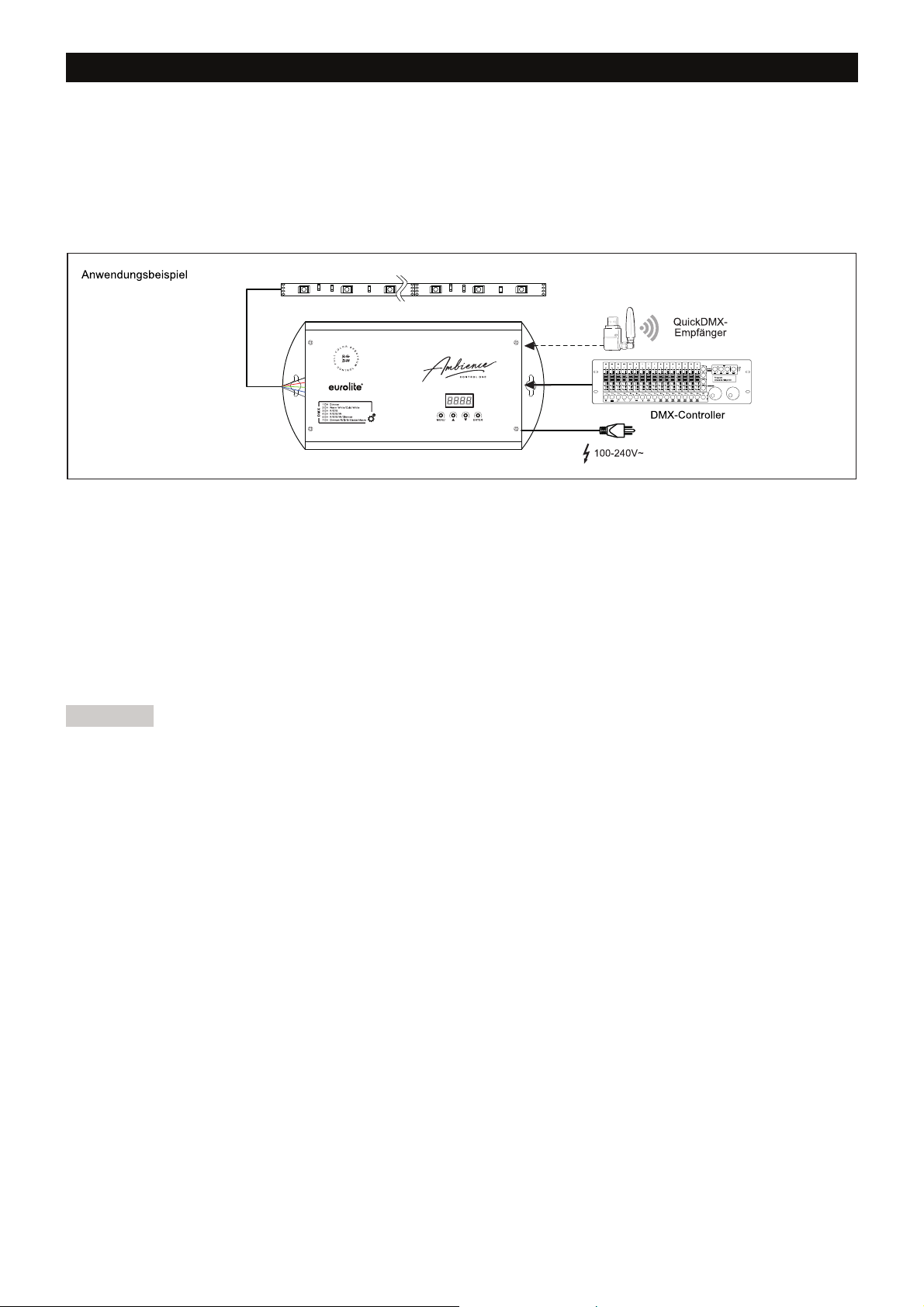

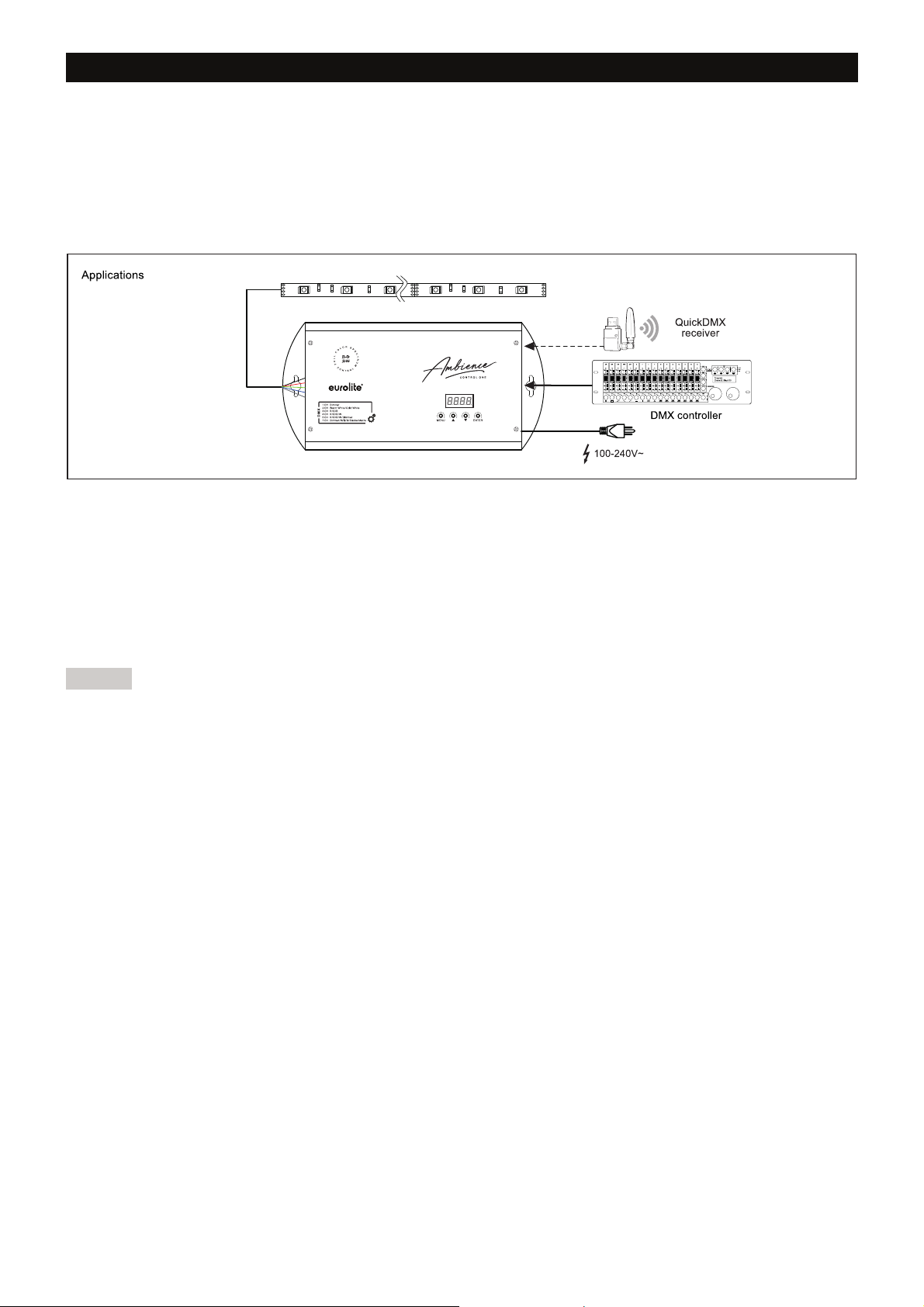

Datenanschlüsse herstellen
1 Schließen Sie Ihre Verbraucher (LED-Streifen, Neonflex, Einbauleuchten) polungsrichtig an das Gerät. Es
können alle Arten von LED-Lichtquellen angeschlossen werden, die mit einer Konstantspannung von DC 24 V
arbeiten. Die Anschlussklemmen können zur besseren Handhabung von ihrer Steckverbindung abgezogen
werden. Die Belastung durch die LEDs darf 150 Watt nicht überschreiten, sonst wird der Controller
beschädigt.
2 Benutzen Sie ein DMX-Kabel, um den DMX-Controller mit DMX IN des Geräts zu verbinden.
3 Alternativ können Sie einen QuickDMX-Empfänger in die USB-Buchse für die drahtlose Übertragung des DMX-
Steuersignals vom DMX-Controller einstecken. Eine aufwändige DMX-Verkabelung kann so entfallen.
4 Für den Standalone-Betrieb trennen Sie das DMX-Kabel bzw. den QuickDMX-Empfänger vom Gerät.
Hinweise
• Alle Anschlüsse dürfen nur bei ausgeschaltetem Gerät hergestellt bzw. verändert werden!

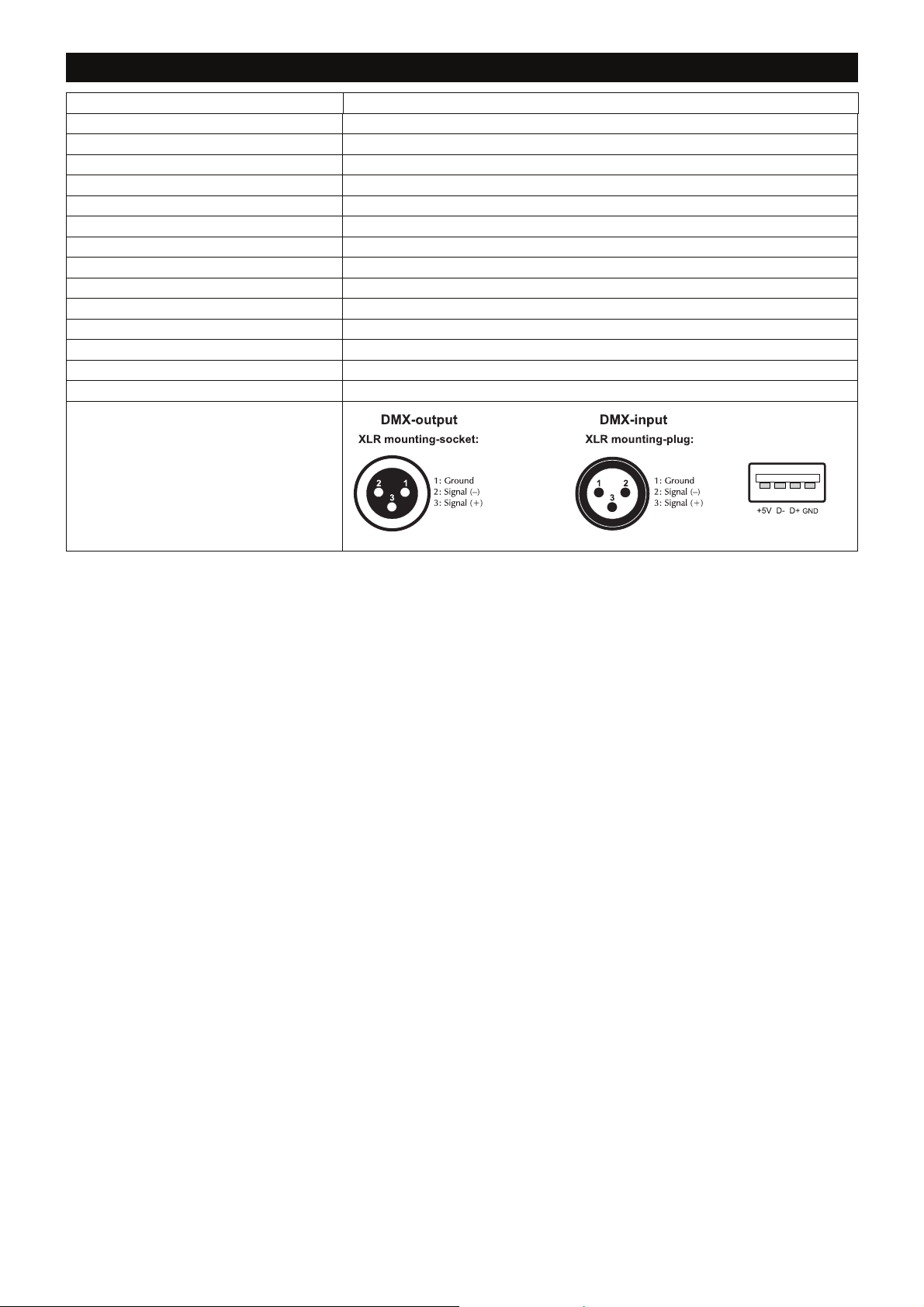

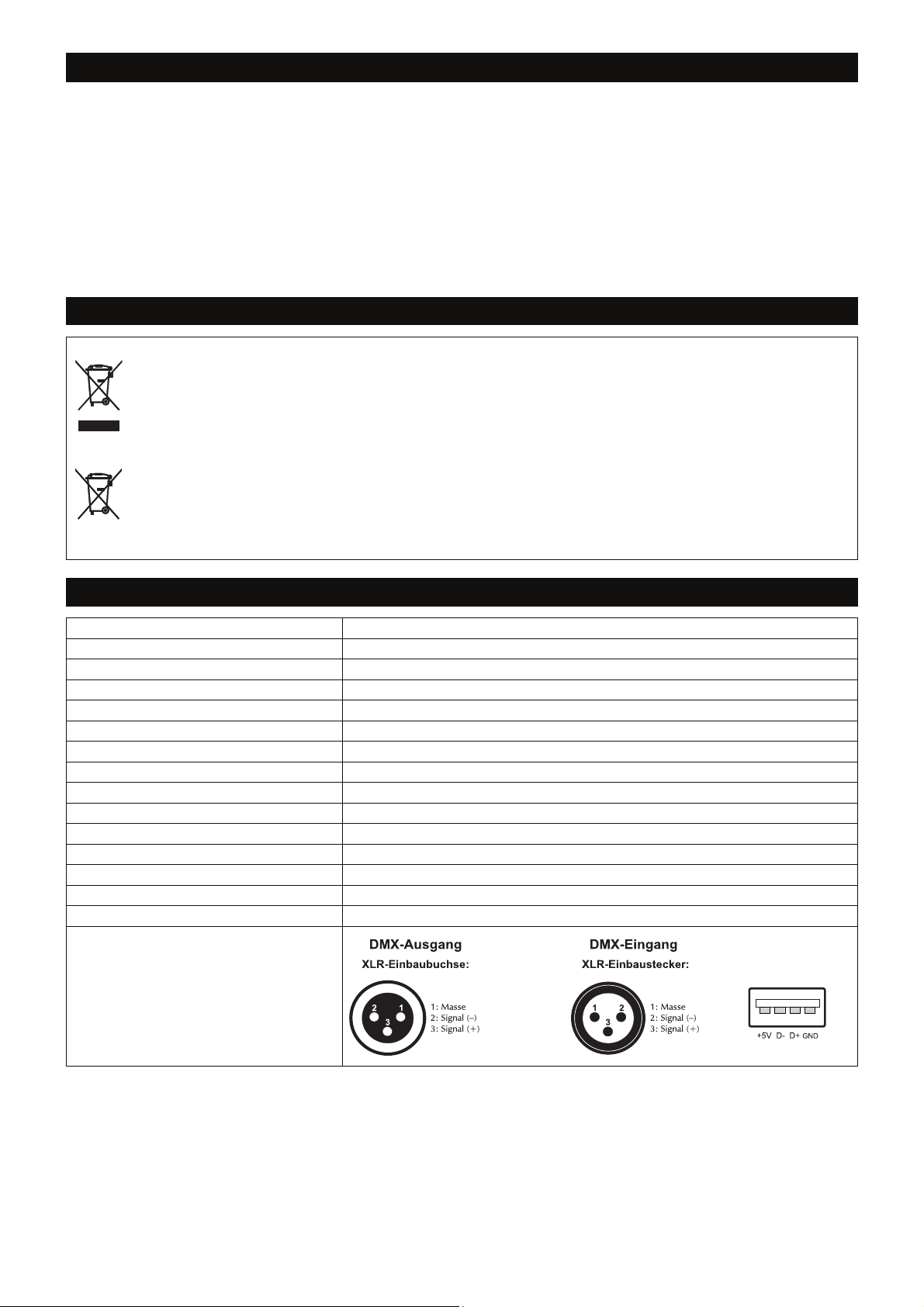

• Das Gerät verfügt über 3-polige XLR-Stecker und -Kupplungen für den kabelgebundenen DMX-Anschluss
(Belegung Seite 10). Bei Verwendung von anderen Steckverbindungen, können Adapterkabel eingesetzt
werden. Verwenden Sie spezielle DMX-Kabel für hohen Datenfluss. Ab einer Kabellänge sollte das Signal
verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Page 7
7
• DE
KONFIGURATION UND BEDIENUNG
Sie können das Gerät mithilfe des Displays und der Bedientasten konfigurieren. Die Ansteuerung kann per DMXSignal und drahtlos per QuickDMX-Signal über ein Lichtsteuerpult erfolgen. Für den Betrieb ohne externes
Steuergerät verfügt das Gerät über einen manuellen Modus für die Helligkeitseinstellung sowie 20 Macros mit
automatisch ablaufenden Programmen.

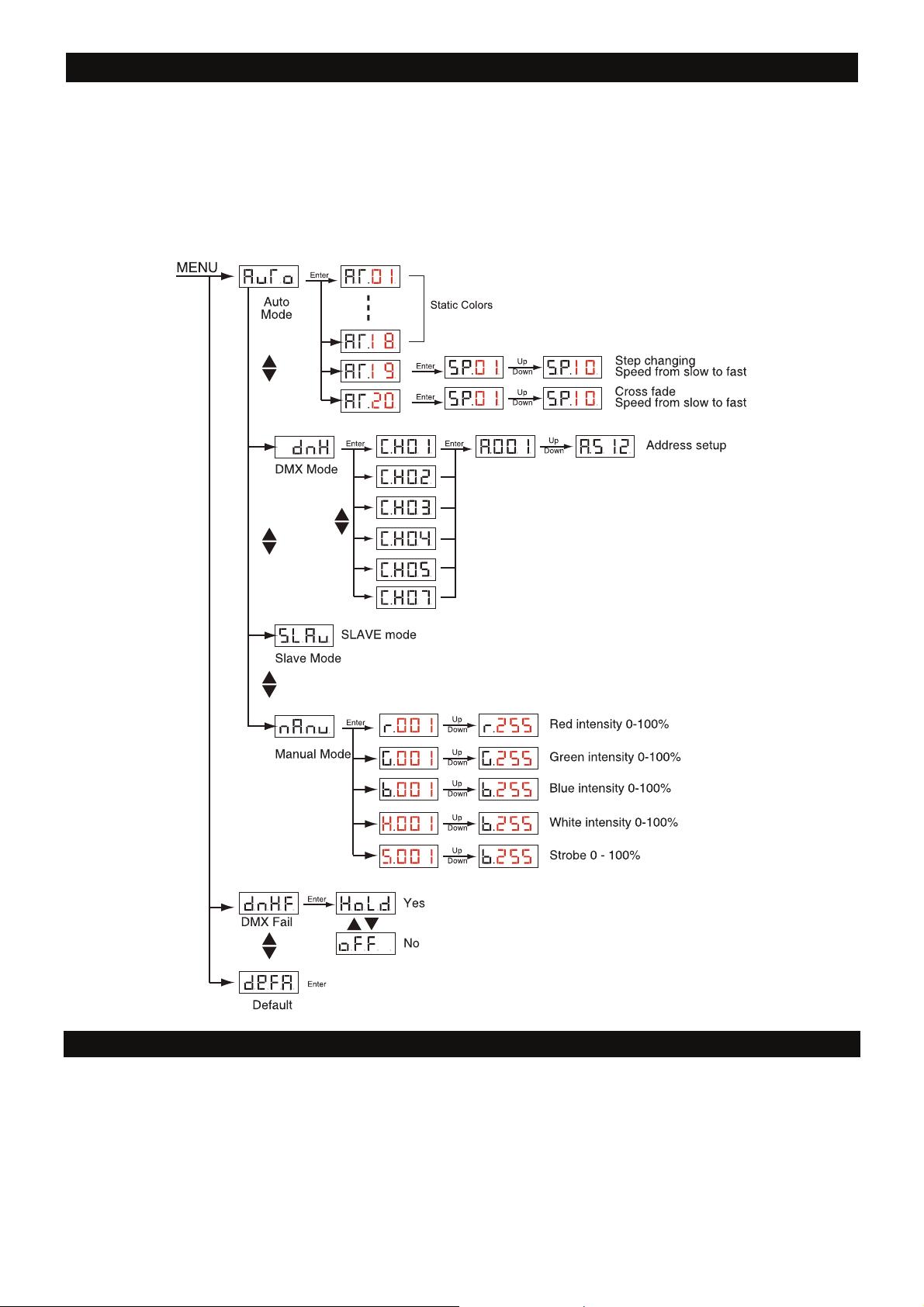

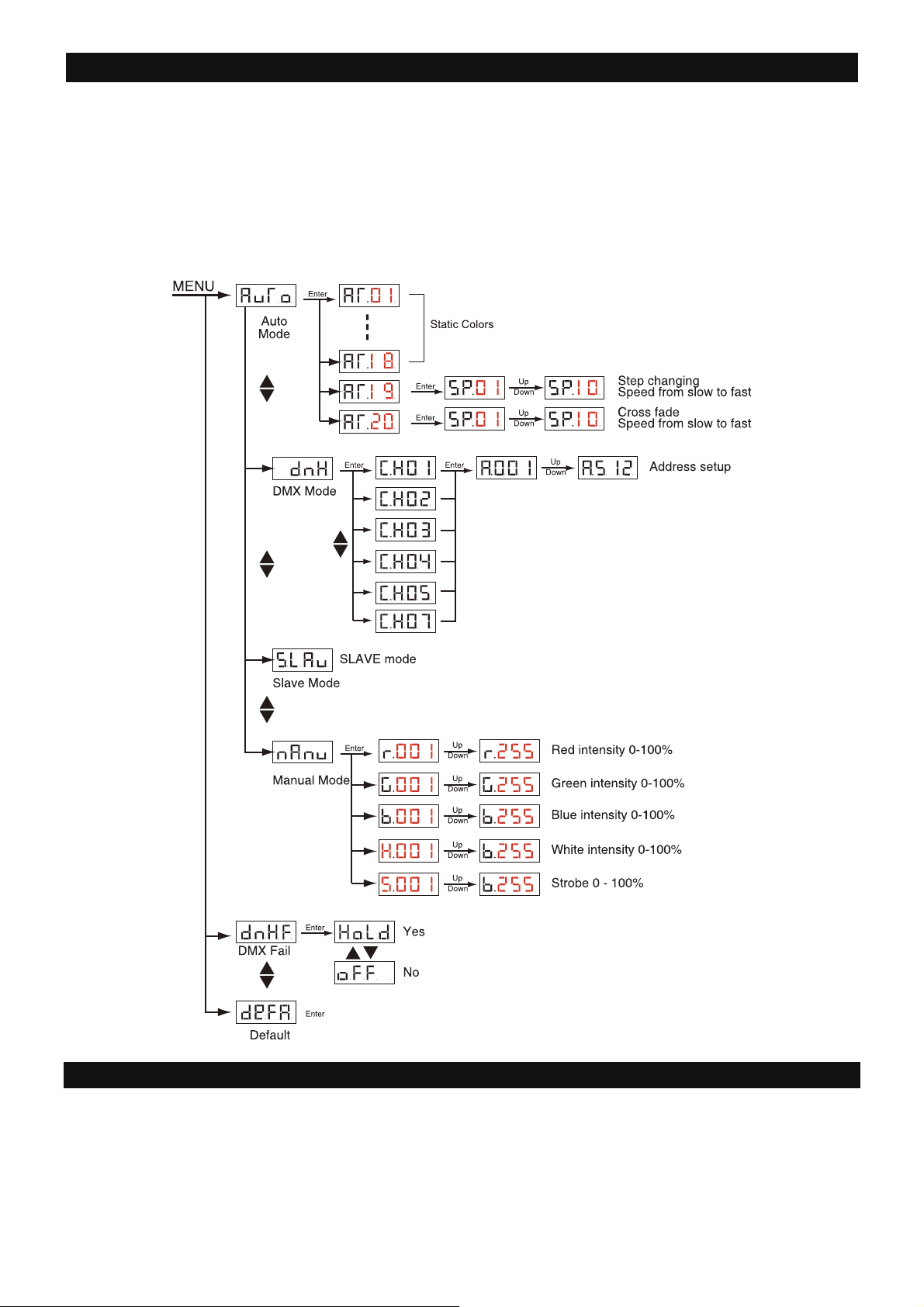

Menüstruktur
Drücken Sie die Taste MENU, um die Einstellungen ▼aufzurufen. Verwenden Sie die Tasten ▲/ zur Navigation
und zum Einstellen der Optionen. Mit der Taste ENTER bestätigen Sie Einstellungen und springen eine
Menüebene vorwärts. Mit MENU springen Sie rückwärts und verlassen die Einstellungen.
DMX512-BETRIEB
Zur Bedienung über einen externen DMX-Controller verfügt das Gerät über 7 DMX-Steuerkanäle. Je nach Bedarf
lässt sich das Gerät aber auch nur über 1, 2, 3, 4 oder 5 Kanäle steuern. Rufen Sie dazu den Menüpunkt DMX >
CH auf und legen Sie die Anzahl der gewünschten DMX-Steuerkanäle fest. Stellen Sie dann die Startadresse
zwischen 1-512 ein (Dokumentation des DMX-Controllers.). Sie können das Gerät jetzt per DMX ansteuern.
Beim Empfang von DMX-Steuersignalen leuchtet ein Punkt im Display. Fehlen die Steuersignale, erscheint keine
Anzeige.
Page 8
8
• DE
Funktionen im 1-Kanal-Modus
Kanal DMX-Wert Funktion
1 0-255 Gesamthelligkeit
Funktionen im 2-Kanal-Modus
Kanal DMX-Wert Funktion
1 0-255 Helligkeit Warmweiß
2 0-255 Helligkeit Kaltweiß
Funktionen im 3-Kanal-Modus
Kanal DMX-Wert Funktion
1 0-255 Helligkeit Rot
2 0-255 Helligkeit Grün
3 0-255 Helligkeit Blau
Funktionen im 4-Kanal-Modus
Kanal DMX-Wert Funktion
1 0-255 Helligkeit Rot
2 0-255 Helligkeit Grün
3 0-255 Helligkeit Blau
4 0-255 Helligkeit Weiß
Funktionen im 5-Kanal-Modus
Kanal DMX-Wert Funktion
1 0-255 Helligkeit Rot
2 0-255 Helligkeit Grün
3 0-255 Helligkeit Blau
4 0-255 Helligkeit Weiß
5 0-255 Gesamthelligkeit
Funktionen im 7-Kanal-Modus
Kanal DMX-Wert Funktion
1 0-255 Gesamthelligkeit
2 0-255 Helligkeit Rot
3 0-255 Helligkeit Grün
4 0-255 Helligkeit Blau
5 0-255 Helligkeit Weiß
0-5 Keine Funktion
6
6-127 Strobe-Effekt lansam > schnell
128-255 Zufälliger Strobe-Effekt
0-5 Keine Funktion
6-10 Farbe 1
11-15 Farbe 2
16-20 Farbe 3
21-25 Farbe 4
26-30 Farbe 5
31-35 Farbe 6
36-40 Farbe 7
41-45 Farbe 8
7
46-50 Farbe 9
51-55 Farbe 10
56-60 Farbe 11
61-65 Farbe 12
66-70 Farbe 13
71-75 Farbe 14
76-80 Farbe 15
81-85 Farbe 16
86-90 Farbe 17
91-175 Farbüberblenden lansam > schnell
176-255 Farbwechsel lansam > schnell
Page 9
9
• DE
Beim Betrieb ohne DMX-Controller stehen 20 integrierte Steuerprogramme zur Verfügung. Rufen Sie zunächst den
Menüpunkt AUTO auf und wählen Sie das gewünschte Programm: 1-18 = vorgegebene Farbkombinationen, 19
= Farbwechsel, 20 = Farbüberblenden. Im Menü SP lässt sich die Ablaufgeschwindigkeit (1-10) für Programm
19/20 festlegen.
MANUELLE FARBMISCHUNG
AUTOMATIKBETRIEB
Der manuelle Betrieb (Manu) bietet die Möglichkeit, jede der vier Grundfarben individuell in der Intensität
einzustellen (R / G / B / W 0-255). Zusätzlich kann ein Strobe-Effekt aktiviert werden (S 0-255).
MASTER/SLAVE-BETRIEB
Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle
Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines externen DMX-Controllers.
1 Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Stellen Sie dazu bei allen
Slave-Geräten den Modus SLAV ein.
2 Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts.
Verbinden Sie dann den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten SlaveGeräts usw., bis alle Geräte in einer Kette angeschlossen sind. Das Master-Gerät muss das erste Gerät in der
Kette sein. Der DMX-Eingang darf nicht an einen DMX-Controller angeschlossen sein.
3 Wählen Sie am Master-Gerät die gewünschte Betriebsart (Automatik oder manuelle Steuerung). Die
zusammengeschalteten Geräte arbeiten nun synchron.
GERÄTEEINSTELLUNGEN
Ausgabeverhalten bei fehlendem DMX-Signal
Rufen Sie den Menüpunkt DMXF auf. Mit der Einstellung HOLD werden die letzten gültigen DMX-Daten
ausgegeben. Mit oFF werden keine DMX-Daten gesendet.
Zurücksetzen auf Werkseinstellungen
Rufen Sie den Menüpunkt DEFA auf und bestätigen Sie mit ENTER. Das Gerät wird auf die Werkseinstellungen
zurückgesetzt.
Page 10
10
• DE
Spannungsversorgung:
100-240 V AC, 50
/60 Hz
Stromanschluss:
Stromanschlusskabel mit Schutzkontaktstecker
Si
cherung
: F2A
Betriebsstrom
: <
1,5 W
Ausgangsleistung:
max.
150 W
Ausgangsspannung
: 24 V DC (Konstantspannung)
DMX
-
Kanäle:
1, 2,
3,
4, 5, 7
Ansteuerung:
DMX, QuickDMX, Stand
-
alone
, Master
-
Slave
LED-Anschlüsse:
5-
polige
Schraubklemmen
DMX512
-
Ein-
und Ausgang
: 3-polig XLR
QuickDMX
-
Anschluss:
USB
PWM
-
Frequenz:
4000 Hz
Strobe
-
Frequenz:
0-20 Hz
Maße (LxBxH):
320 x
150 x
58 mm
Gewicht:
1,6 kg
Steckerbelegung
:
Buchse
• Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur
Reinigung verwenden!
• Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten
sind ausschließlich dem autorisierten Fachhandel vorbehalten!
• Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
• Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
• Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
UMWELTSCHUTZ
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten
Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind,
dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren
Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und
entsorgen Sie diese getrennt vom Produkt.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller gebrauchten
Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten. Verbrauchte
Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und überall, wo Batterien
verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der ordnungsgemäßen Entsorgung
von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
REINIGUNG UND WARTUNG
TECHNISCHE DATEN
QuickDMX-
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
Page 11
11
• EN
CONTENTS
INTRODUCTION .................................................. 12
Product features ..................................................... 12
What is included ..................................................... 12
IMPORTANT SAFETY INSTRUCTIONS .............. 13
OPERATING ELEMENTS AND CONNECTIONS . 14
SETUP ................................................................. 15
Installation ............................................................... 15
Connection to the mains......................................... 15
Data connections .................................................... 15
CONFIGURATION AND OPERATION ................. 16
Menu structure ........................................................ 16
DMX512 OPERATION ......................................... 16
AUTOMATIC MODE ............................................ 18
MANUAL DIMMING ............................................. 18
MASTER/SLAVE OPERATION ............................ 18
DEVICE SETTINGS ............................................. 18
Output behavior on loss of the DMX signal ............ 18
Rest to default settings ........................................... 18
CLEANING AND MAINTENANCE ....................... 18
PROTECTING THE ENVIRONMENT ................... 18
TECHNICAL SPECIFICATIONS .......................... 19
D00141841, version 1.0, publ. 12/08/2022
For product updates, documentation, software and
support please visit www.eurolite.de. You can find the
latest version of this user manual in the product’s
download section.
© 2022 Eurolite. All rights reserved.
No part of this document may be reproduced in any form
without the written permission of the copyright
owner. The contents of this document are subject to
revision without notice due to continued progress in
methodology, design, and manufacturing. Eurolite shall
have no liability for any error or damage of any
kind resulting from the use of this document.
All trademarks mentioned herein are the property of their
respective owners.
Page 12
12
• EN
W
elcome to Eurolite! Thank you for choosing one of our products.
Eurolite is
Experience Eurolite.
Product videos, suitable
accessories, firmware
and software updates,
documentation and the
latest news about the
brand. You will find this
and much more on our
website. You are also
welcome to visit our
YouTube channel and
find us on Facebook.
www.eurolite.de
www.youtube.com/
eurolitevideo
www.facebook.com/
Eurolitefans
INTRODUCTION
your connection to the world of show with an unparalleled variety of products,
both for professionals and beginners.
If you follow the instructions given in this manual, we are sure that you will
enjoy this product for a long period of time. This user manual will show you
how to install, set up and operate your new Eurolite product.
Users of this product are recommended to carefully read all warnings in order
to protect yourself and others from damage. Please keep this manual for future
needs and pass it on to further owners.
Product features
•Simple control of multiple LED types
•Controls single- and multi-colored LEDs (CCT, RGB, RGBW, RGB+CCT) as
desired
•Max. load 150 watts
•3 operating modes: DMX, auto mode, manual control with master/slave
function
•QuickDMX connector for wireless DMX connection
•Electronic dimmer (0-100%)
•Strobe effect 0-20 Hz
•Flicker-free for TV and film applications
•Rack installation (1 U), removable mounting brackets
What is included
• Controller
• This user manual
Page 13
13
• EN
WARNING
!
Please
read the safety warnings carefully and
IMPORTANT SAFETY INSTRUCTIONS
only use the product as describe in this
Intended use
•
This controller is especially designed for control of
RGBW LEDs requiring an operating voltage of 24 V.
The maximum power consumption of all LEDs
connected must not exceed 150 W. This device is
designed for professional use in the field of event
technology, e.g. on stage.
•
Only use the device according to the instructions
given herein. Damages due to failure to follow these
operating instructions will void the warranty! We do
not assume any liability for any resulting damage.
•
We do not assume any liability for material and
personal damage caused by improper use or noncompliance with the safety instructions. In such
cases, the warranty/guarantee will be null and void.
•
Unauthorized rebuilds or modifications of the device
are not permitted for reasons of safety and render the
warranty invalid.
Danger due to electricity
•
The device is suitable for indoor use only. Do not use
it outdoors. Never expose it to rain or moisture. Do
not store it in rooms exposed to moisture.
•
To reduce the risk of electric shock, do not open any
part of the device. There are no serviceable parts
inside the device.
•
Only connect the device to a properly installed mains
outlet. The outlet must be protected by residual
current breaker (RCD). The voltage and frequency
must exactly be the same as stated on the device. If
the mains cable is equipped with an earthing contact,
then it must be connected to an outlet with a
protective ground. Never defeat the protective ground
of a mains cable. Failure to do so could result in
damage to the device and possibly injure the user.
•
The mains outlet must be easily accessible so that
you can unplug the device quickly if need be.
•
Never touch the mains plug with wet or damp hands.
There is the risk of potentially fatal electric shock.
•
The mains cable must not be bent or squeezed. Keep
it away from hot surfaces or sharp edges.
•
Never pull the mains cable to disconnect the mains
plug from the mains outlet, always seize the plug.
•
Unplug the device during lighting storms, when
unused for long periods of time or before cleaning.
•
Do not expose the device to any high temperatures,
direct sunlight, dripping or splashing water, strong
vibrations or heavy mechanical stress.
•
Do not place any objects filled with liquids on the
device.
•
Do not place any open sources of fire, such as
burning candles, on or directly next to the device.
•
Make sure that objects cannot fall into the device, in
particular metal parts.
manual to avoid accidental injury or damage.
•
Only have repairs to the device or its mains cable
carried out by qualified service personnel. Repairs are
required when the device or the mains cable is visibly
damaged, liquid has been spilled or objects have
fallen into the device; when the device has been
exposed to rain or moisture, has been dropped or
malfunctions occur.
•
Cleaning of the device is limited to the surface. Make
sure that moisture does not come into contact with
any areas of the terminal connections or mains
voltage control parts. Only wipe off the product with a
soft lint-free and moistened cloth. Never use solvents
or aggressive detergents.
Danger to children and people with restricted
abilities
•
This product is not a toy. Keep it out of the reach of
children and pets. Do not leave packaging material
lying around carelessly. Never leave this device
running unattended.
•
This device may be used only by persons with
sufficient physical, sensorial, and intellectual abilities
and having corresponding knowledge and
experience. Other persons may use this device only if
they are supervised or instructed by a person who is
responsible for their safety.
Warning – risk of burns and fire
•
The admissible ambient temperature range is -5 to
+45°C. Do not operate the device outside of this
temperature range.
•
Do not use the device near highly flammable
materials. Always place the device at a location where
sufficient air circulation is ensured. Leave 50 cm of
free space around the device. Never cover the air
vents of the housing.
Caution – material damage
•
If the device has been exposed to drastic temperature
fluctuation, do not switch it on immediately. The
resulting condensation may destroy the device. Allow
the device to reach room temperature before
connecting it. Wait until the condensation has
evaporated.
•
Please use the original packaging to protect the
device against vibration, dust and moisture during
transportation or storage.
•
If a serial number label is affixed to the device, do not
remove the label as this would make the guarantee
void.
Page 14
14
• EN
7
4 3
1
2
5
6
OPERATING ELEMENTS AND CONNECTIONS
No. Element Function
1 Power cable For connection to 100-240 V.
2 Fuse Only replace the fuse when the device is disconnected from mains. Only
use fuses of the same rating and power. The correct value is specified on
the device.
3 Power switch Switches the device on and off.
4 DMX512 connectors 3-pin XLR jacks for DMX data input and output.
5 USB port For connecting a QuickDMX wireless receiver.
6 Control unit The device offers 4 control buttons and an LED display for configuration.
7 Outputs Each zone has a 5-pin screw terminal strip and a parallel RJ45 socket for
connecting the LEDs to be controlled.
Page 15
15
• EN
SETUP
Installation
Install the unit on a plane surface or a wall with screws.
Connection to the mains
The unit uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Plug in the
mains cable to a grounded mains socket.
Data connections
1 Connect your loads (LED strips, neonflex, down lights) to the 4 output zones on the rear panel observing the
correct polarity. It is possible to connect all types of LED light sources which work with a constant voltage of
DC 24 V. The load by the LEDs must not exceed 150 watts; otherwise the controller will be damaged
2 Use a DMX cable to connect a DMX controller to the DMX IN terminals.
3 Alternatively, you can plug in a QuickDMX receiver into the USB port for wireless transmission of the DMX
control signal from the DMX controller. This eliminates the need for complex DMX cabling.
4 For stand-alone operation, disconnect the DMX cable or QuickDMX receiver from the controller.
Notes
• All connections have to be made or changed only if the controller is switched off!
• The unit is equipped with 3-pin XLR connectors for DMX connection (pin connection page 19). If you wish to
connect units with other connectors, you need to use adapter cables. Use special DMX cables for high data flow.
If the cable length exceeds 300 m, the signal should be amplified to ensure error-free data transmission.
Page 16
16
• EN
CONFIGURATION AND OPERATION
You can configure the device using the display and the control buttons. It can be controlled by DMX signal and
wirelessly by QuickDMX signal from a DMX controller. For operation without an external control unit, the device
offers a manual mode for brightness adjustment and 20 macros that run automatically.
Menu structure
Press the MENU button to enter the menu and make your settings. Use the ▼ /▲ buttons to navigate and set the
options. Use the ENTER button to confirm settings and jump forward one menu level. Use MENU to jump
backwards and exit the settings.
DMX512 OPERATION
For operation with an external DMX controller, the device is equipped with 7 control channels. However, it can also
be switched to a mode with only 1, 2, 3, 4 or 5 channels if different functions are required. Call menu item DMX >
CH to set the number of desired DMX control channels. Then set the DMX start address between 1-512
(controller’s documentation). You can now control the device via DMX. A dot will light when DMX signals are
being received. If no control signals are available, there is no indication.
Page 17
17
• EN
Functions in 1-channel mode
Channel DMX value Function
1 0-255 Total brightness
Functions in 2-channel mode
Channel DMX value Function
1 0-255 Brightness warm white
2 0-255 Brightness cold white
Functions in 3-channel mode
Channel DMX value Function
1 0-255 Brightness red
2 0-255 Brightness green
3 0-255 Brightness blue
Functions in 4-channel mode
Channel DMX value Function
1 0-255 Brightness red
2 0-255 Brightness green
3 0-255 Brightness blue
4 0-255 Brightness white
Functions in 5-channel mode
Channel DMX value Function
1 0-255 Brightness red
2 0-255 Brightness green
3 0-255 Brightness blue
4 0-255 Brightness white
5 0-255 Total brightness
Functions in 7-channel mode
Channel DMX value Function
1 0-255 Total brightness
2 0-255 Brightness red
3 0-255 Brightness green
4 0-255 Brightness blue
5 0-255 Brightness white
0-5 No function
6
6-127 Strobe effect slow > fast
128-255 Random strobe effect
0-5 No function
6-10 Color 1
11-15 Color 2
16-20 Color 3
21-25 Color 4
26-30 Color 5
31-35 Color 6
36-40 Color 7
41-45 Color 8
7
46-50 Color 9
51-55 Color 10
56-60 Color 11
61-65 Color 12
66-70 Color 13
71-75 Color 14
76-80 Color 15
81-85 Color 16
86-90 Color 17
91-175 Color fade slow > fast
176-255 Color change slow > fast
Page 18
18
• EN
For operation without external DMX controller 20 control programs are provided. First, call menu item AUTO and
select desired program: 1-18 = preset color combinations, 19 = color change, 20 = color fade. You can set the
running speed (1-10) for programs 19/20 using menu item SP.
MANUAL DIMMING
AUTOMATIC MODE
In manual mode (Manu) each of the four basic colors can be individually adjusted for brightness (R / G / B / W 0-
255). In addition, a strobe effect can be activated (STROBE 0-255).
MASTER/SLAVE OPERATION
Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with
the master unit without the need for a DMX controller.
1 Configure all slave units before connecting the master unit by selecting SLAV mode.
2 Connect the DMX output of the master unit to the DMX input of the first slave unit. Then connect the DMX
output of the first slave unit to the DMX input of the second slave unit, etc. until all units have been connected
in a chain. Make sure the master unit is the first in the chain. Do not connect a DMX controller to the DMX input
of the master unit.
3 Set the master unit to the desired operating mode (auto mode or manual dimming). The interconnected
devices will now operate in sync.
Output behavior on loss of the DMX signal
Call menu item DMXF. If HOLD is selected, the last correct DMX data is sent. If oFF is selected, there is no DMX
data output.
Rest to default settings
Call menu item DEFA and confirm with ENTER. The device is reset to the factory settings.
CLEANING AND MAINTENANCE
DEVICE SETTINGS
•
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
•
There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers.
•
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating. Before replacing
the fuse, unplug mains lead.
•
Should you need any spare parts, please use genuine parts.
•
Should you have further questions, please contact your dealer.
PROTECTING THE ENVIRONMENT
Disposal of old equipment
When to be definitively put out of operation, take the product to a local recycling plant for a disposal
which is not harmful to the environment. Devices marked with this symbol must not be disposed of as
household waste. Contact your retailer or local authorities for more information. Remove any inserted
batteries and dispose of them separately from the product.
You as the end user are required by law (Battery Ordinance) to return all used batteries/rechargeable
batteries. Disposing of them in the household waste is prohibited. You may return your used batteries
free of charge to collection points in your municipality and anywhere where batteries/rechargeable
batteries are sold. By disposing of used devices and batteries correctly, you contribute to the
protection of the environment.
Page 19
19
• EN
Power supply:
100-240 V AC, 50
/60 Hz
Power connection:
Power supply cord with safety plug
Fuse
: F2A
Operating power
: <
1.5 W
Output power
: max.
150 W
Output voltage
: 24 V DC (constant voltage)
DMX channels
: 1, 2,
3,
4, 5, 7
Control
: DMX, QuickDMX,
s
tand-alone
, master/slave
LED connectors:
5-
pin s
crew connectors
DMX512 input and output:
3-
pin XLR
QuickDMX connector:
USB
PWM frequency
: 4000 Hz
Strobe frequency:
0-20 Hz
Dimensions
(LxWxH): 320 x
150 x
58 mm
Weight
: 1.6 kg
Pin connection
:
TECHNICAL SPECIFICATIONS
QuickDMX
port
Specifications are subject to change without notice due to product improvements.
Page 20
Eurolite is a
brand of Steinigke Showtechnic GmbH
Andreas
-
Bauer
-
Str. 5
97297 Waldbüttelbrunn Germany
D00141841 Version 1.0 Publ. 12/08/2022
·
·
Loading...
