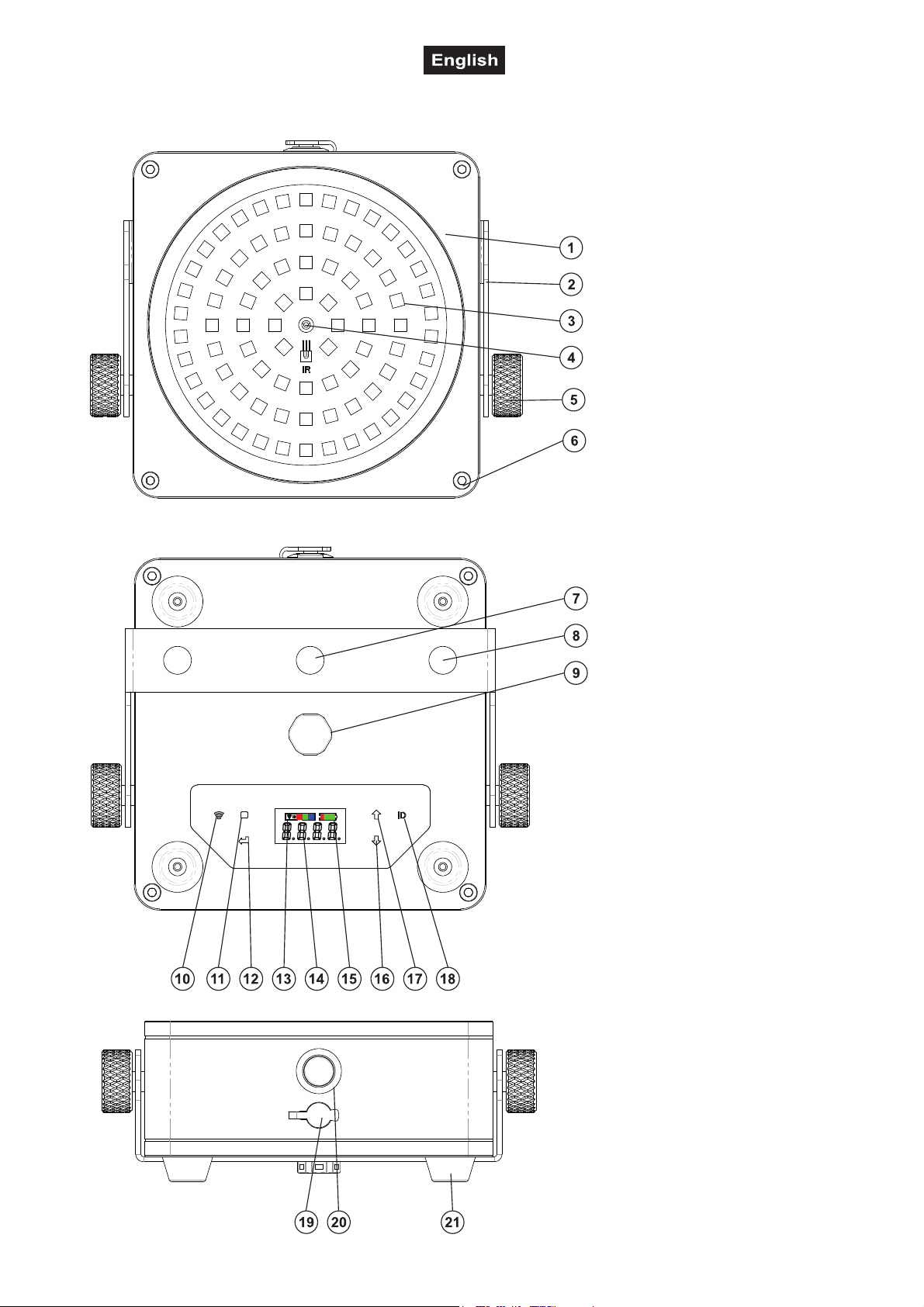

GERÄTEBESCHREIBUNG............................................................................................................................... 7

INSTALLATION ................................................................................................................................................ 8

LADEVORGANG .............................................................................................................................................. 9

Ladezustand ................................................................................................................................................... 9

BEDIENUNG ..................................................................................................................................................... 9

Standalone-Modus ......................................................................................................................................... 9

Master/Slave-Betrieb .................................................................................................................................... 10

Control Board ............................................................................................................................................... 10

Fernbedienung IR-13 ................................................................................................................................... 12

DMX512-ANSTEUERUNG .............................................................................................................................. 12

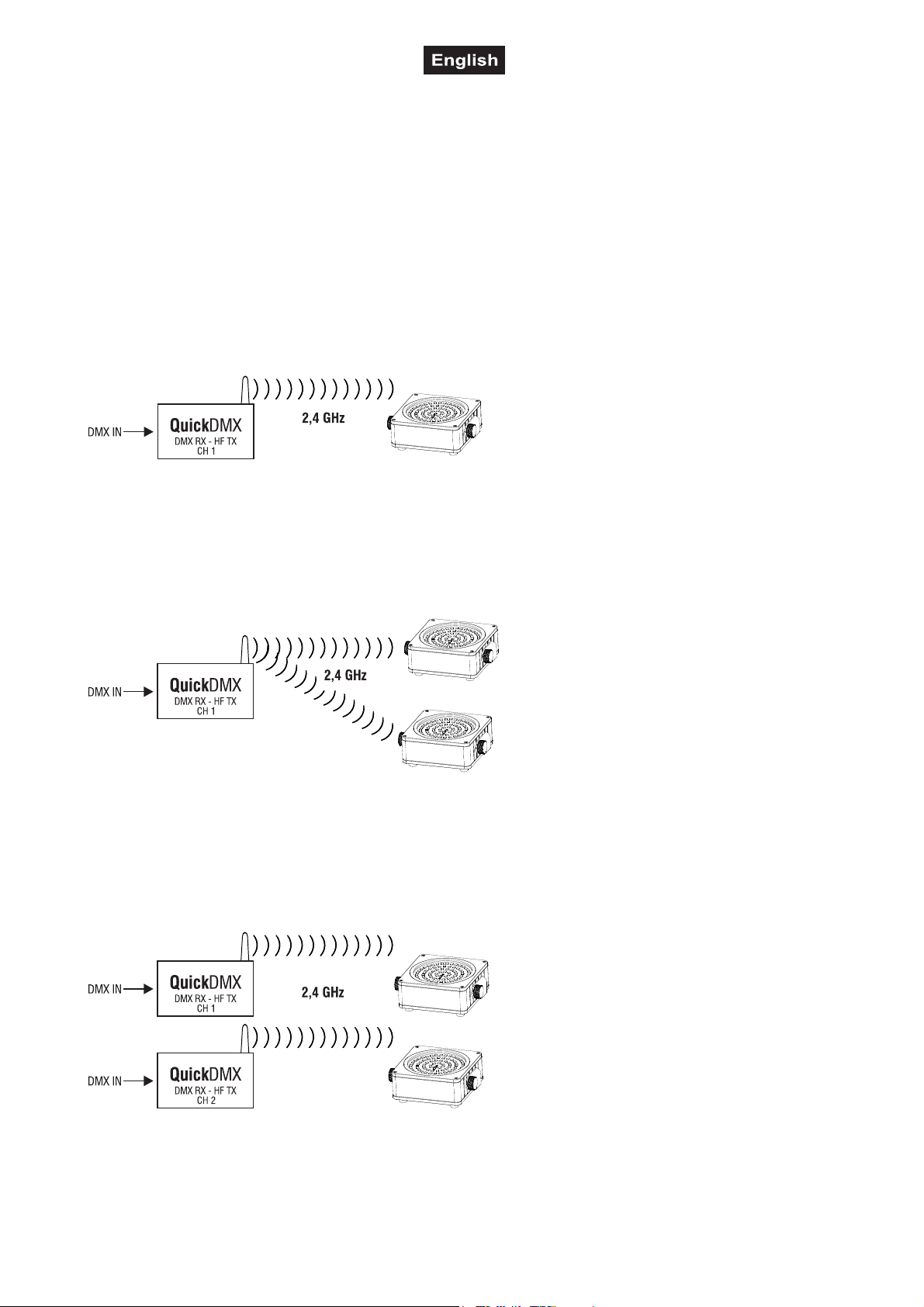

QuickDMX .................................................................................................................................................... 12

Übertragungsarten ....................................................................................................................................... 13

Übertragung 1:1 ........................................................................................................................................... 13

Übertragung 1:Mehrere ................................................................................................................................ 13

Parallelübertragung ...................................................................................................................................... 13

Adressierung des Geräts ............................................................................................................................. 14

DMX-Protokoll .............................................................................................................................................. 14

REINIGUNG UND WARTUNG ........................................................................................................................ 18

UMWELTSCHUTZ .......................................................................................................................................... 18

TECHNISCHE DATEN .................................................................................................................................... 19

Zubehör ........................................................................................................................................................ 19

2/36

00138492, Version 1.0

Table of

INTRODUCTION ............................................................................................................................................. 20

Product features ........................................................................................................................................... 20

SAFETY INSTRUCTIONS............................................................................................................................... 21

DESCRIPTION OF THE DEVICE ................................................................................................................... 23

INSTALLATION .............................................................................................................................................. 24

CHARGING ..................................................................................................................................................... 25

Battery status ............................................................................................................................................... 25

OPERATION ................................................................................................................................................... 25

Stand-alone mode ........................................................................................................................................ 25

Master/Slave operation ................................................................................................................................ 26

Control Board ............................................................................................................................................... 26

Remote control IR-13 ................................................................................................................................... 28

DMX512 CONTROL ........................................................................................................................................ 28

QuickDMX .................................................................................................................................................... 28

Transmission modes .................................................................................................................................... 29

Transmission 1:1 .......................................................................................................................................... 29

Transmission 1:Many ................................................................................................................................... 29

Parallel Transmission ................................................................................................................................... 29

Addressing ................................................................................................................................................... 30

DMX Protocol ............................................................................................................................................... 30

CLEANING AND MAINTENANCE ................................................................................................................. 34

PROTECTING THE ENVIRONMENT ............................................................................................................. 34

TECHNICAL SPECIFICATIONS ..................................................................................................................... 35

Accessories .................................................................................................................................................. 35

Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.eurolite.de

contents

41700051

3/36

00138492, Version 1.0

BEDIENUNGSANLEITUNG

AKKU IP Flat Light SMD

GEFAHR! Elektrischer Schlag durch Kurzschluss
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser

Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie
das Gerät niemals.

Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch

wichtige Hinweise für den korrekten Betrieb.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Wenn Sie nachfolgende
Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Produktmerkmale

Flacher IP65-Scheinwerfer mit 81 x RGBW-SMD-LED, QuickDMX-Transceiver und IR-Fernbedienung

• Mit integriertem QuickDMX-Funksender/-empfänger für die drahtlose Übertragung von DMX512-Signalen

• Kompakt und lichtstark

• Zur Verwendung im Freien (IP65)

• Betrieb über eingebauten Lithium-Ionen-Akku mit bis zu 16 Stunden Betriebszeit

• Integrierte Ladeautomatik mit Ladeanzeige

• Auto-, Musik-, Master/Slave- und QuickDMX-Modus

• Funktionen: statische Farben, stufenlose RGBW-Farbmischung, interne Programme, Dimmer, Strobe­Effekt mit variabler Geschwindigkeit

• Dimmergeschwindigkeit (Sprungantwort) einstellbar

• Adressierung und Einstellung über Control-Board mit berührungsempfindlichen Tasten und LCD

• Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-13

• Hängende als auch stehende Montage möglich

• Neigungswinkel über den Bügel manuell einstellbar

• Ladenetzteil im Lieferumfang enthalten

• Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt

• DMX512-Steuerung über jeden handelsüblichen DMX-Controller und einen geeigneten Funksender
möglich

• LED: 81 x SMD 0,2 W 4in1-QCL-RGBW (homogene Farbmischung)

• Im 3; 4; 6; 8; 10 CH DMX-Modus bedienbar

• Die Gerätekühlung erfolgt über passive Konvektionskühlung

• Flimmerfreie Projektion

4/36

00138492, Version 1.0

SICHERHEITSHINWEISE

WARNUNG!
Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser

Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.

Verwendungszweck

• Bei diesem Gerät handelt es sich um einen Scheinwerfer zur mobilen Beleuchtung im Innen- und

Außenbereich, er ist nach IP65 aufgebaut. Es darf im Betrieb im Innen- und Außenbereich montiert und
betrieben werden. Das Gerät ist für professionelle Anwendungen im Bereich der Veranstaltungstechnik
vorgesehen (z. B. auf Bühnen). Es ist nicht für die Raumbeleuchtung in Haushalten geeignet.

• Die Spannungsversorgung erfolgt über einen integrierten Akku, der über das Netzteil aufgeladen werden

kann. Das Netzteil eignet sich nur zum Aufladen im Innenbereich. Benutzen Sie es nicht im Freien. Setzen
Sie es niemals Regen oder Feuchtigkeit aus.

• Der integrierte QuickDMX-Empfänger für den drahtlosen Empfang von DMX512-Signalen arbeitet im ISM-

Band im Bereich 2,4 GHz und ist für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und
anmelde- und gebührenfrei.

• Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch

Nichtbeachten dieser Anleitung verursacht werden, erlischt der Gewährleistungsanspruch. Für
Folgeschäden wird keine Haftung übernommen.

• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der

Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung und es erlischt jeder
Gewährleistungsanspruch.

• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts nicht gestattet und

hat den Verfall der Gewährleistung zur Folge.

Gefahr durch Elektrizität

• Das Produkt wird mit lebensgefährlicher Netzspannung versorgt. Um Stromschläge zu vermeiden, niemals

irgendeinen Teil des Produkts öffnen. Im Geräteinneren befinden sich keine vom Benutzer zu wartende
Teile.

• Schließen Sie das Gerät nur an eine geerdete Steckdose an, die der Produktspezifikation entspricht.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an, deren Spannung und

Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen
Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit einem Schutzkontakt
ausgestattet ist, muss er an eine Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie
niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu
Verletzungen des Benutzers führen.

• Bei Verwendung im Freien muss immer eine Gummischlauchleitung H05RN-F oder H05RR-F verwendet

werden. Bei Verlegung im Erdreich muss ein Erdkabel NYY verwendet werden. Alle geltenden Vorschriften
zur Installation von Kabeln im Freien bzw. im Erdreich müssen unbedingt eingehalten werden.

• Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker schnell ziehen können.

• Fassen Sie den Netzstecker niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht.

• Das Netzkabel darf nicht geknickt oder gequetscht werden. Halten Sie es von heißen Oberflächen und

scharfen Kanten fern.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

• Trennen Sie das Gerät vom Stromnetz bei längerem Nichtgebrauch, bevor Sie es reinigen und wenn

Gewitter auftreten.

• Das Gerät keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen sowie hohen

mechanischen Beanspruchungen aussetzen.

• Das Produkt nicht in Wasser oder andere Flüssigkeiten tauchen, dadurch wird es zerstört. Außerdem

besteht Lebensgefahr durch einen elektrischen Schlag!

• Reparaturen am Gerät oder am Netzkabel dürfen nur von qualifiziertem Fachpersonal durchgeführt

werden. Reparaturen müssen durchgeführt werden, wenn sichtbare Schäden am Gerät oder am Netzkabel
vorhanden sind, Flüssigkeiten oder Objekte in das Gerät gelangt sind, das Gerät heruntergefallen ist oder
wenn Funktionsstörungen auftreten.

Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit

• Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie

Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt.

• Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und

geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen

5/36

00138492, Version 1.0

das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder
angeleitet werden.

Warnung vor Verbrennung und Brand

• Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals

außerhalb dieses Temperaturbereichs.

• Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit

Personen oder Gegenständen.

• Der Mindestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät über das Bildzeichen

angegeben: .

---m

• Halten Sie das Gerät vor leicht entflammbaren Materialien fern. Platzieren Sie es so, dass im Betrieb eine

ausreichende Luftzirkulation gewährleistet ist. Das Gerät muss einen Mindestabstand von 50 cm zu
angrenzenden Flächen haben und die Lüftungsöffnungen am Gehäuse dürfen auf keinen Fall abgedeckt
werden.

Warnung vor Verletzungen

• Nicht direkt in die Lichtquelle blicken. Personen mit lichtempfindlicher Epilepsie könnten epileptische

Anfälle erleiden oder bewusstlos werden.

• Stellen Sie sicher, dass das Gerät fachgerecht und sicher aufgestellt oder befestigt ist und nicht

herunterfallen kann. Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften
insbesondere die Bestimmungen der EN 60598-2-17.

• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine ausreichende

Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße
Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.

• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher-

heitsvorkehrungen verursacht werden.

• Bei einer Montage über Kopf ist das Gerät immer durch eine zweite Befestigung (z. B. Fangseil oder

Fangnetz) zu sichern.

• Während Montage- und Wartungsarbeiten muss der Bereich unterhalb des Geräts abgesperrt sein.

• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der

gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.

Vorsicht - Sachschäden

• Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an.

• Lichteffekte sind generell nicht für den Dauerbetrieb konzipiert. Längere Betriebszeiten sollten immer durch

Pausen unterbrochen werden, um die Lebensdauer des Geräts zu erhöhen.

• Vermeiden Sie es das Gerät in kurzen Intervallen ein- und auszuschalten. Dadurch reduziert sich die

Lebensdauer des Geräts erheblich.

• Nehmen Sie das Gerät niemals gleich in Betrieb, nachdem es starken Temperaturschwankungen

ausgesetzt wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.
Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser
verdunstet ist.

• Benutzen Sie die Originalverpackung, um das Gerät bei Transport und Lagerung optimal vor

Erschütterungen, Staub und Feuchtigkeit zu schützen.

• Wenn am Gerät ein Etikett mit Seriennummer angebracht ist, darf dieses nicht entfernt werden, da

ansonsten der Gewährleistungsanspruch erlischt.

Akku-/Batteriehinweise

• Die angegebene Akkulaufzeit hängt stark vom Betriebsmodus und der Umgebungstemperatur ab. Bei Kälte

reduziert sich die Laufzeit deutlich. Laden Sie den Akku vor dem ersten Einsatz vollständig auf.

• Der enthaltene Li-Ionen-Akku unterliegt den Anforderungen des Gefahrgutrechts. Der Akku kann durch den

Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z. B.
Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu
beachten. Hier muss bei der Vorbereitung des Versandstücks ein Gefahrgutexperte hinzugezogen werden.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und
verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch
eventuelle weiterführende nationale Vorschriften.

• Achten Sie beim Einlegen der Batterien der Fernbedienung auf die richtige Polung. Lassen Sie Batterien

nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt
werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf! Ausgelaufene oder beschädigte
Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem
Fall geeignete Schutzhandschuhe. Achten Sie darauf, dass die Batterien nicht kurzgeschlossen, nicht ins
Feuer geworfen und nicht aufgeladen werden können. Es besteht Explosionsgefahr.

6/36

00138492, Version 1.0

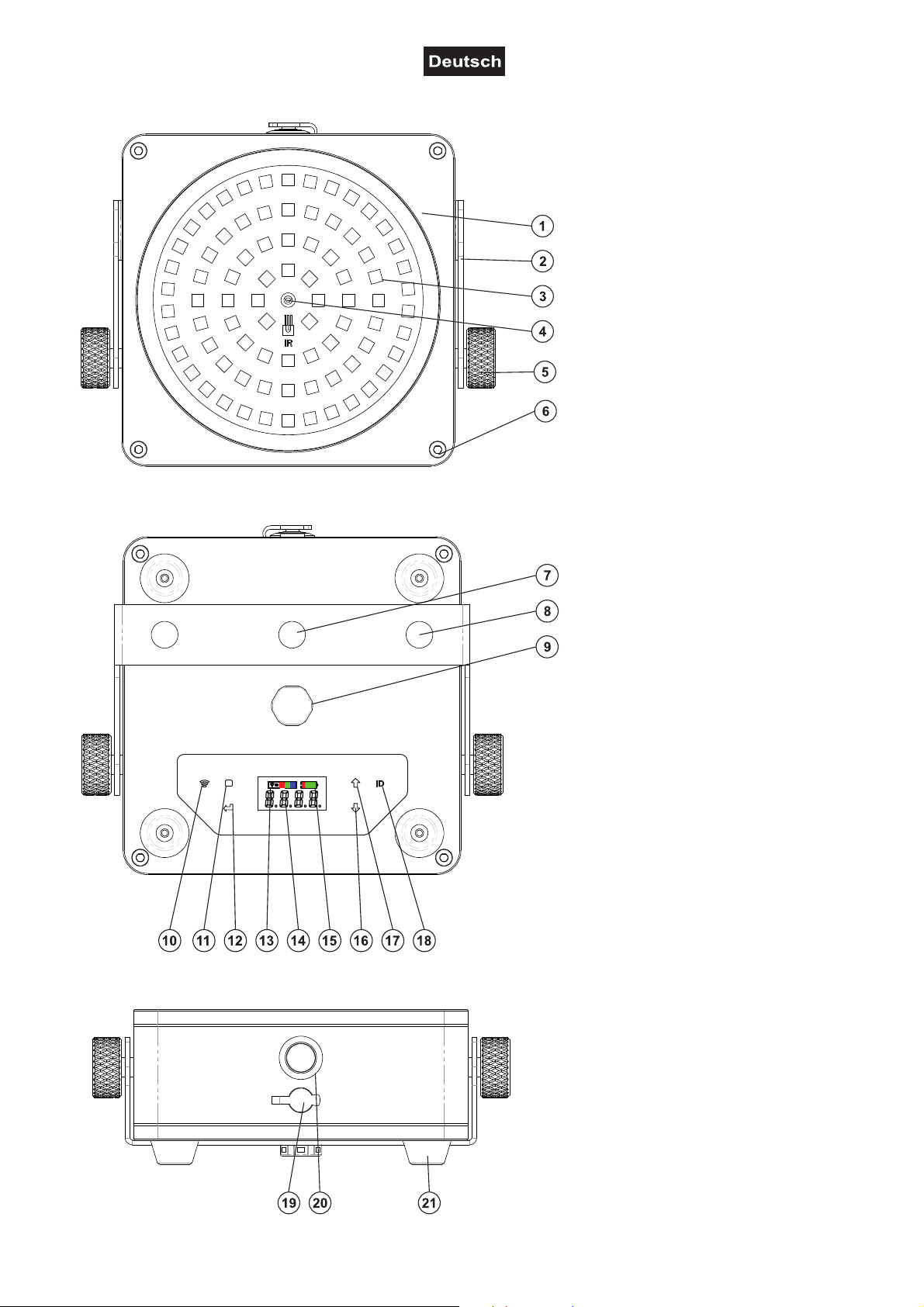

GERÄTEBESCHREIBUNG

(1) Gehäuse
(2) Montagebügel
(3) Linse/LED
(4) Infrarotsensor für die

Fernbedienung

(5) Feststellschraube
(6) Gehäuseschraube

(7) Loch für die Klammer
(8) Loch für das Fangseil
(9) Druckausgleichsstopfen
(10) Funktion QuickDMX Ein/Aus
(11) Menu-Taste
(12) Enter-Taste
(13) QuickDMX-Statusanzeige
(14) Display
(15) Ladeanzeige
(16) Down-Taste
(17) Up-Taste
(18) ID-Taste, zum Ändern des Funk-

kanals und Koppeln der Geräte

(19) Anschluss Ladenetzteil
(20) Ein-/Ausschalter
(21) Gummifuß

7/36

00138492, Version 1.0

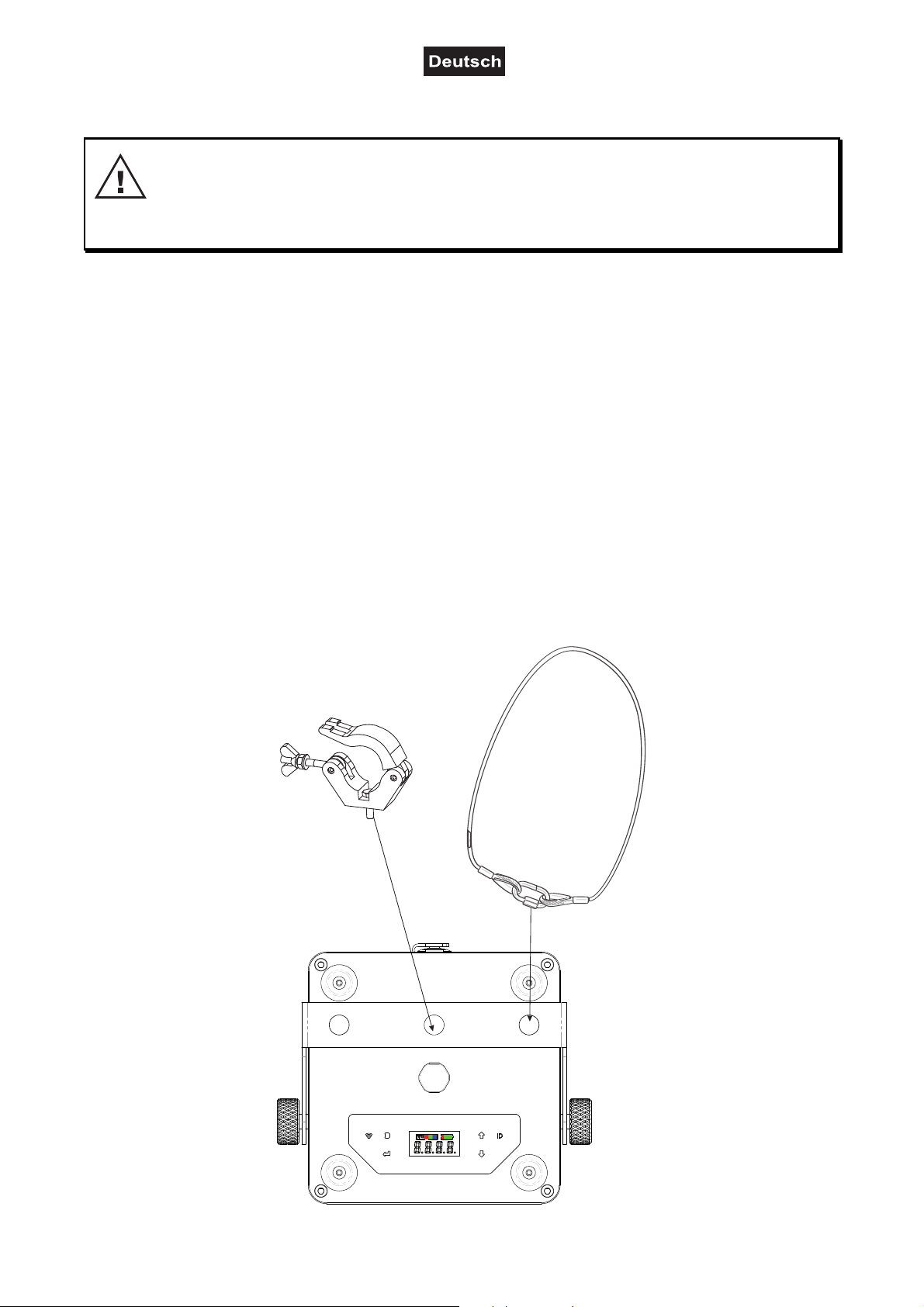

INSTALLATION

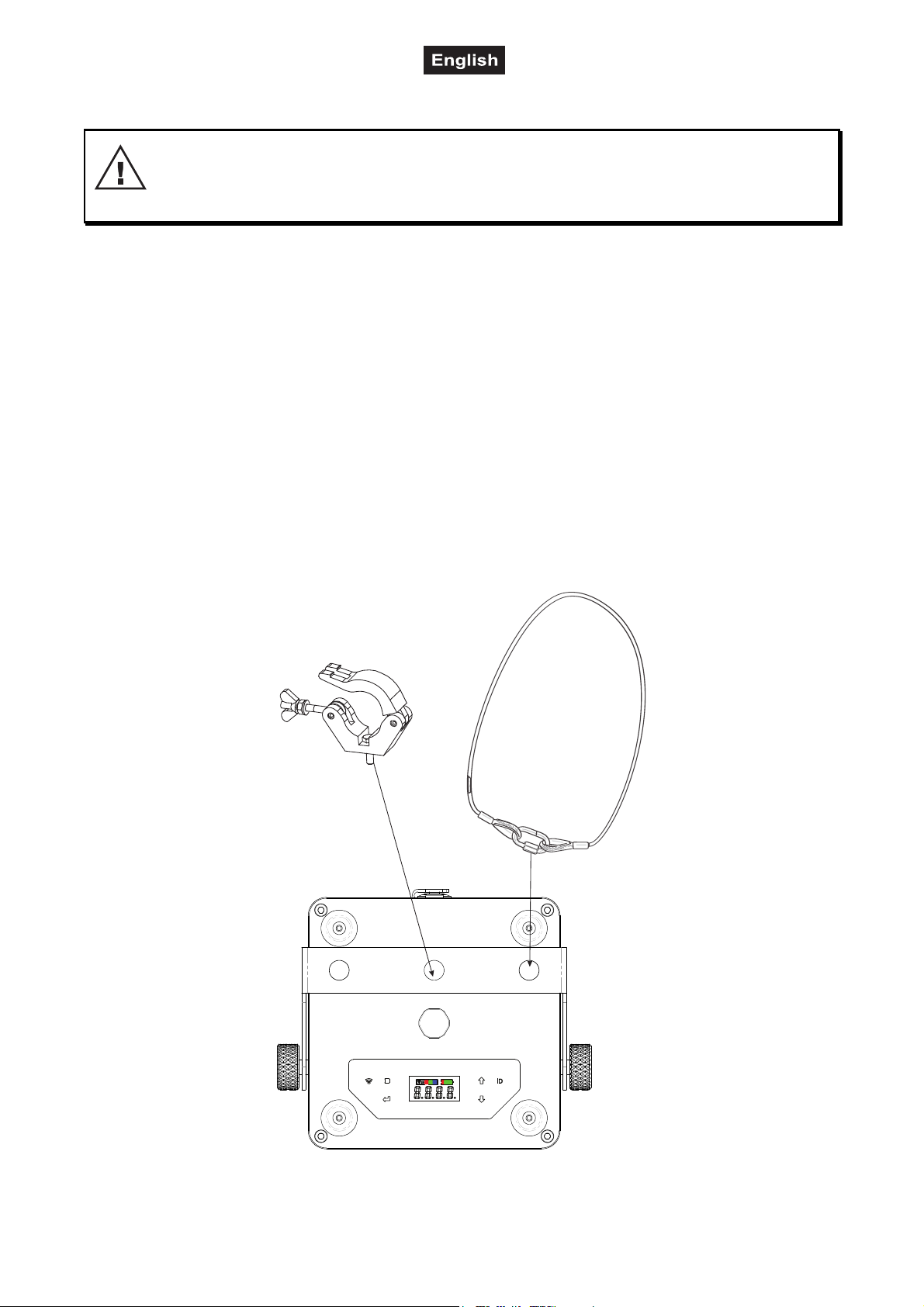

WARNUNG! Verletzungsgefahr durch Herabfallen
Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!

Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage
darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften
hierfür vertraut ist.

Das Gerät lässt sich durch Ausklappen des Bügels auf dem Boden aufstellen oder über den Bügel an einer
Traverse oder einer anderen geeigneten Struktur befestigen. Die Montage darf niemals freischwingend
erfolgen.

1 Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
2 Sperren Sie den Arbeitsbereich während der Montage und arbeiten Sie von einer stabilen Plattform aus.
3 Verwenden Sie Montagematerial, das für die Struktur geeignet ist und die Last des Geräts tragen kann.

Geeignetes Montagematerial finden Sie im Abschnitt „Zubehör“.

4 Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung zusätzlich ab.

Diese zweite Aufhängung muss auf Grundlage der aktuellsten Arbeitsschutzbestimmungen ausreichend
dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation
herabfallen kann. Verwenden Sie für die Befestigung eines Fangseils das Loch im Bügel. Befestigen Sie
das Sicherungsseil so, dass der Fallweg des Geräts nicht mehr als 20 cm betragen kann.

5 Zum Ausrichten des Geräts lösen Sie die Feststellschrauben am Hängebügel, stellen die gewünschte

Neigung ein und ziehen die Schrauben wieder fest an.

6 Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion,

Verformung und Lockerung zu vermeiden.

7 Achten Sie darauf, dass die Schutzkappen der Anschlüsse bei einer Verwendung im Außenbereich

immer geschlossen sind.

8/36

00138492, Version 1.0

Maximale Akkulaufzeit

Ladezeit

LADEVORGANG

Bevor das Gerät zum ersten Mal netzunabhängig betrieben werden kann, muss der Akku vollständig
geladen werden. Sie können das Gerät mit dem Netzteil laden.
1 Zum Aufladen des Akkus schließen Sie das Gerät über das beiliegende Netzteil an eine geerdete

Schutzkontaktsteckdose (100 und 240 Volt) an. Die Ladezeit beträgt 4 Stunden. Während des
Ladevorgangs kann das Gerät weiter betrieben werden.

2 Dank der integrierten Ladeschutzschaltung kann der Akku nicht überladen werden. Trennen Sie

dennoch nach dem Aufladen das Gerät vom Netz. Anderenfalls wird auch bei ausgeschaltetem Gerät

stets ein geringer Strom verbraucht.
3 Das Gerät erwärmt sich während des Ladevorgangs; dies ist ein normaler Vorgang.
4 Laden Sie einen komplett entladenen Akku möglichst bald auf, um eine Beschädigung des Akkus durch

Tiefentladung zu vermeiden. Lagern Sie das Gerät nicht mit komplett entladenem Akku und laden Sie

bei langer Lagerung regelmäßig nach.

16 Stunden 4 Stunden

Achten Sie bitte darauf, die Verschlusskappe des Anschlusses Ladenetzteil nach dem Ladevorgang
zu verschließen, um das Eindringen von Feuchtigkeit und Schmutz zu verhindern.

Ladezustand

Der Ladezustand des Akkus wird im Display dargestellt. Die Anzeige zeigt den Ladezustand des Akkus in
vier Stufen. Leuchten alle vier Stufen, ist der Akku vollständig geladen. Leuchtet nur noch eine, die rote
Stufe, ist der Akku bald erschöpft und muss geladen werden. Das Gerät kann in diesem Zustand noch einige
Minuten weiter betrieben werden. Danach schaltet eine Schutzschaltung gegen Tiefentladung das Gerät
automatisch aus.

BEDIENUNG

Schalten Sie das Gerät über den Ein-/Ausschalter an. Die Akku-Betriebszeit hängt vom Betriebsmodus und
der Umgebungstemperatur ab (maximal 16 Stunden). Schalten Sie das Gerät nach dem Betrieb aus.

Wenn Sie das Gerät über den Ein-/Ausschalter eingeschalten haben, nimmt das Gerät den Betrieb auf.
Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MENU, ENTER,
UP, DOWN, ID und Funktion QuickDMX auswählen.

Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board und die
EUROLITE IR-13 Fernbedienung oder im DMX-gesteuerten Modus über einen handelsüblichen DMX­Controller und QuickDMX, mit einem geeigneten Funksender, drahtlos betrieben werden.

Standalone-Modus

Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. Schalten Sie QuickDMX aus und
rufen Sie die gewünschte Einstellung, wie im Kapitel Control Board beschrieben, auf.

9/36

00138492, Version 1.0

Kanal

Farbe

Menu

Master/Slave-Betrieb

Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Master-Gerät
gesteuert werden.

Stellen Sie das Master-Gerät und alle Slave-Geräte auf den gleichen Übertragungskanal ein. Drücken Sie
dazu am Gerät die ID-Taste, zum Ändern des Funkkanals und Koppeln der Geräte.

Die Statusanzeige zeigt den eingestellten Übertragungskanal.

1 Rot
2 Grün
3 Blau
4 Gelb (Rot/Grün)
5 Cyan (Grün/Blau)
6 Magenta (Rot/Blau)

Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als
Master-Gerät und steuert alle weiteren Slave-Geräte. Stellen Sie beim Master-Gerät den gewünschten
Modus ein. Stellen Sie bei allen Slave-Geräten den Slave-Modus (SL.AU) ein. Bitte beachten Sie weitere
Hinweise unter Control Board.

Control Board

Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das
vorprogrammierte Programm abspielen oder der DMX-Kanal-Modus auswählen.

Drücken Sie die Menu-Taste, um das Hauptmenü aufzurufen. Durch Drücken der Up/Down-Tasten können
Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste.
Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern. Bestätigen Sie jede Änderung
durch Drücken der Enter-Taste. Der jeweilige Modus kann durch die Menu-Taste verlassen werden. Die
jeweiligen Funktionen werden im Folgenden aufgeführt.

level 1

Addr

CHnd

Menu level 2

d001-d512

3CH, 4CH, 6CH,
8CH, 10CH

SLAU SL.AU Slave-Modus

SP-- SP00-SP99

Pr-- Pr00-Pr30

Beschreibung

Einstellen der DMX-Startadresse

Auswählen des DMX-Kanal-Modus

Gewünschte Programm-Geschwindigkeit einstellen

S00 – S99 (zunehmend)

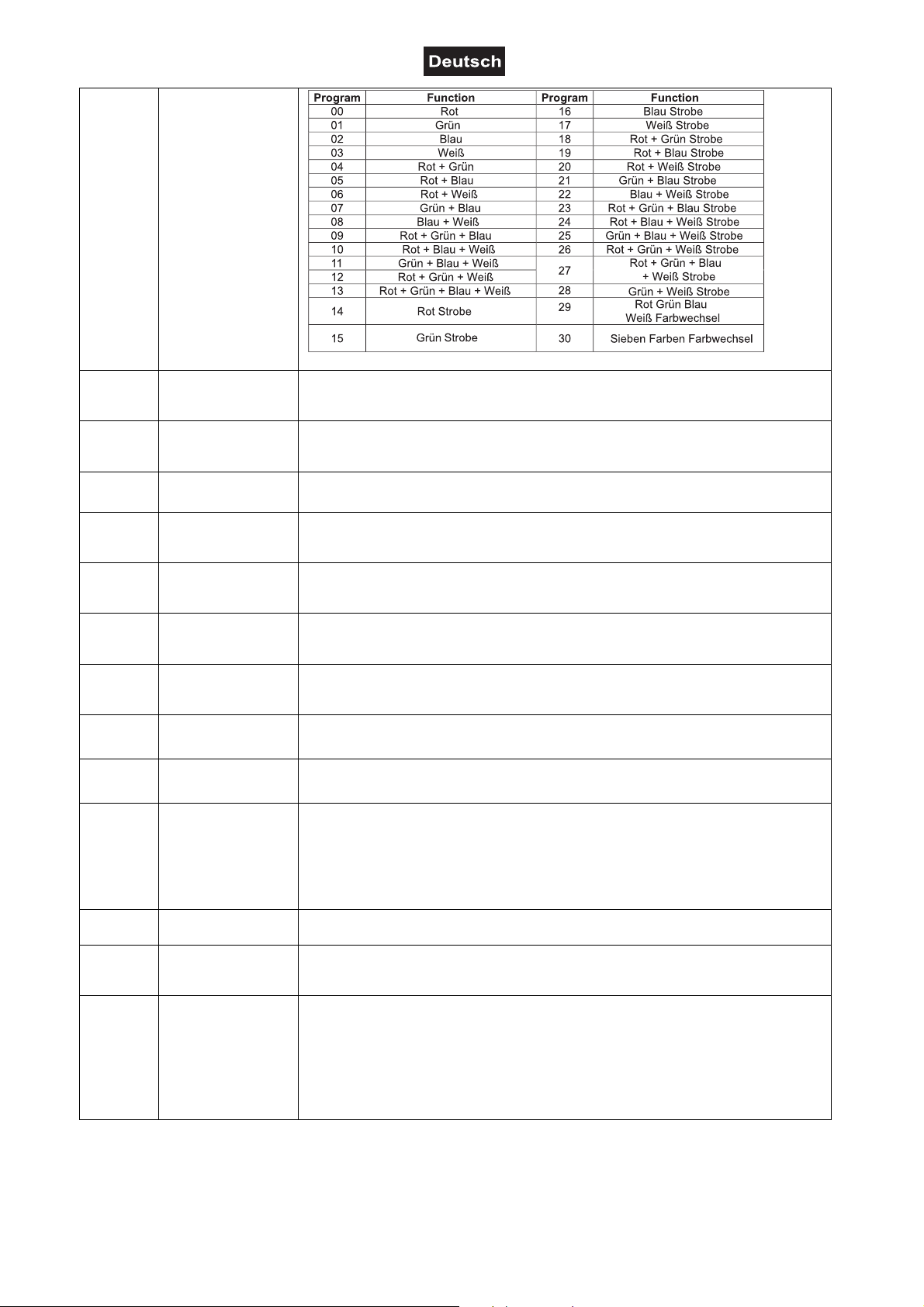

Farbvoreinstellungen/Preset Colors

10/36

00138492, Version 1.0

Dimmergeschwindigkeit (Sprungantwort)

Sperren und Entsperren der Tasten des Control Boards/Touchscreens

ASC- AC00-AC99

FAdE FA00-FA99

FLAS FL00-FL99

rL-- r000-r255

GL-- G000-G255

bL-- b000-b255

UL-- U000-U255

SoUA SO.UA

LEd

oF10/oF30/oF60/
oF90

nodE nod0-nod4

UErn UEX.X

Switching colors

AC00-AC99 (mit zunehmender Geschwindigkeit)

Fading colors
FA00-FA99 (mit zunehmender Geschwindigkeit)

Strobing colors
FL00-FL99 (mit zunehmender Geschwindigkeit)

Dimmerintensität der roten LED-Farbe

000 – 255 (zunehmend)

Dimmerintensität der grünen LED-Farbe

000 – 255 (zunehmend)

Dimmerintensität der blauen LED-Farbe

000 – 255 (zunehmend)

Dimmerintensität der weißen LED-Farbe

000 – 255 (zunehmend)

Musikgesteuerter Modus

Display-Abschaltung

Anzeige schaltet sich nach ca. 10, 30, 60 oder 90 Sekunden aus

nod0: Ansprechverhalten von LEDs
nod1: Ansprechverhalten von Halogenlampen, schnell
nod2: Ansprechverhalten von Halogenlampen, weniger schnell
nod3: Ansprechverhalten von Halogenlampen, mittel
nod4: Ansprechverhalten von Halogenlampen, langsam

Software-Version

Stromsparmodus

POU- PO-1/PO-2

PO-1 – Stromsparmodus, 50% Leistung
PO-2 – volle Leistung

Um die Tastensperre zu aktivieren, und den Zugriff auf die Menübefehle zu
sperren, LOC auf on stellen, mit der ENTER-Taste bestätigen und warten

LOC on/off

bis sich die Display-Abschaltung aktiviert.
Um die Tastensperre zu deaktivieren, und den Zugriff auf die Menübefehle
zurückzugewinnen, drücken Sie die UP- und ENTER-Taste gleichzeitig.
Stellen Sie LOC auf off und bestätigen Sie mit der ENTER-Taste.

11/36

00138492, Version 1.0

Zunehmende

Abnehmende

R

G

B

W

Kanal

Farbe

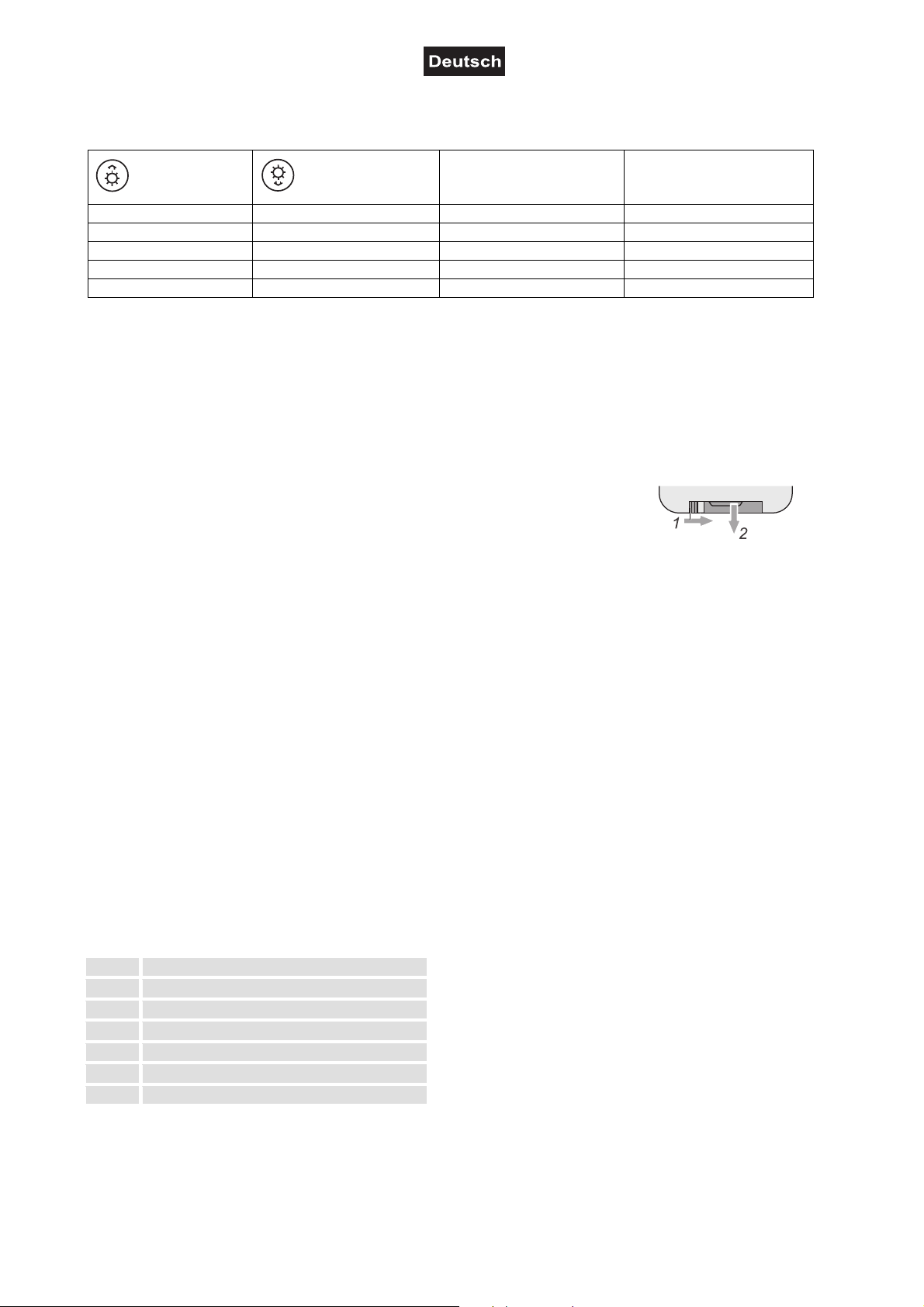

Fernbedienung IR-13

Die Fernbedienung steuert die folgenden Funktionen:

Helligkeit

ot
100% R + 24% G 90% G + 23% B 22% R + 87% B 50% / 100% Leistung
100% R + 47% G 82% G + 46% B 48% R + 75% B Strobe-Effekt
100% R + 71% G 72% G + 69% B 67% R + 62% B Color Fading
100% R + 100% G 100% G + 100% B 100% R + 100% B Color Switching

Das Gerät verfügt über eine Memory-Funktion. Das zuletzt gewählte Programm wird wieder abgespielt
sobald das Gerät erneut in Betrieb genommen wird.

Hinweise:

• Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht

entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten.
Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter
heraus. Anderenfalls ist die Fernbedienung nicht funktionstüchtig.

• Lässt die Reichweite der Fernbedienung nach ist die Batterie verbraucht und

muss ausgewechselt werden. Drücken Sie dazu auf der Rückseite der
Fernbedienung den kleinen Riegel mit der Kerbe nach rechts und ziehen Sie
gleichzeitig den Batteriehalter heraus. Für den Betrieb der Fernbedienung
wird eine 3-V-Knopfzelle Typ CR 2025 benötigt. Achten Sie beim Einsetzen
darauf, dass der Pluspol der Knopfzelle im Halter nach oben zeigt.

• Entnehmen Sie vorsichtshalber die Batterie aus der Fernbedienung bei längerem Nichtgebrauch.

Helligkeit

rün

AUS

lau

AN

eiß

DMX512-ANSTEUERUNG

Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX­Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre
Eigenschaften sind unter DMX-Protokoll aufgeführt.

QuickDMX

Schließen Sie den Sender an das DMX-Steuergerät an. Nehmen Sie die Sender und das AKKU IP Flat Light
SMD in Betrieb. Schalten Sie am Gerät die Funktions-Taste (QuickDMX) an.

Die QuickDMX-Statusanzeige leuchtet kurz rot, grün und blau auf. Danach leuchtet sie kontinuierlich gemäß
dem eingestellten Übertragungskanal.

Stellen Sie alle Sender und Empfänger auf den gleichen Übertragungskanal ein. Drücken Sie dazu am Gerät
die ID-Taste.

Die Statusanzeige zeigt den eingestellten Übertragungskanal.

1 Rot
2 Grün
3 Blau
4 Gelb (Rot/Grün)
5 Cyan (Grün/Blau)
6 Magenta (Rot/Blau)

Das DMX-Funknetz ist damit aufgebaut und die Empfänger sind mit dem Sender gekoppelt. Die Zuweisung
der Empfänger auf den Sender bleibt auch beim Ausschalten erhalten. Sobald der Sender ein DMX-Signal
erhält, wechselt die Statusanzeige zu Rot. Kurz darauf beginnen die grüne Statusanzeige der Empfänger
und ein Punkt im Display zu blinken und zeigen damit den Empfang des DMX-Signals an. Die Bedienung der
DMX-gesteuerten Geräte kann nun drahtlos erfolgen.

12/36

00138492, Version 1.0

Ziehen Sie nach dem Gebrauch den Netzstecker des Netzteils aus der Steckdose, um unnötigen
Stromverbrauch zu vermeiden.

Übertragungsarten
Einem Sender lassen sich mehrere Empfänger zuweisen. Es können maximal 512 Empfänger betrieben
werden.

Mit QuickDMX können Sie flexibel Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt und sogar Mehrpunkt-zu­Mehrpunkt-Verbindungen über große Distanzen und in jeder Umgebung einrichten (lesen Sie hierzu die
Dokumentation des Funksenders). Ein QuickDMX-Funksender überträgt alle 512 DMX-Kanäle an maximal
512 Scheinwerfer. 6 Funksender lassen sich gleichzeitig betreiben, sodass 3072 DMX-Kanäle steuerbar
sind. Die Reichweite beträgt bis zu 400 m.

Übertragung 1:1

Das DMX-Signal wird bei einem Sender eingespeist und von diesem per HF gesendet. Ein Empfänger mit
identischem Übertragungskanal empfängt das HF-Signal und gibt es als DMX-Signal aus.

Übertragung 1:Mehrere

Das DMX-Signal wird bei einem Sender eingespeist und von diesem per HF gesendet. Mehrere Empfänger
mit identischem Übertragungskanal empfangen das HF-Signal und geben es als DMX-Signal aus.

Parallelübertragung

Es können 6 DMX-Funknetze mit 6 Sendern parallel betrieben werden, ohne dass sie sich gegenseitig
stören. Dazu werden alle Sender auf einen unterschiedlichen Übertragungskanal eingestellt. Die
Übertragungsstrecken arbeiten unabhängig voneinander und können sowohl im Modus 1:1 oder 1:mehrere
eingesetzt werden.

13/36

00138492, Version 1.0

Adressierung des Geräts

Das Gerät verfügt über fünf verschiedene DMX-Kanal-Modi. Über das Control Board können Sie, wie zuvor
beschrieben, den DMX-Kanal-Modus definieren.

Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal,
auf den das AKKU IP Flat Light SMD auf Signale vom Controller reagiert.

Wenn Sie die Startadresse, im 10 Kanal-Modus, z. B. auf 11 definieren, belegt das AKKU IP Flat Light SMD
die Steuerkanäle 11 bis 20.

Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der
korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.

Werden mehrere AKKU IP Flat Light SMD auf eine Adresse definiert, arbeiten sie synchron.

Um die Startadresse einzustellen drücken Sie die MENU-Taste. Drücken Sie die UP- oder DOWN-Taste bis
die LED-Anzeige Addr anzeigt. Drücken Sie die ENTER-Taste und das Display zeigt d001 an. Sie können
nun die gewünschte Adresse über die UP- oder DOWN-Taste auswählen. Bitte drücken Sie noch einmal die
ENTER-Taste zur Bestätigung.

Nachdem Sie die Startadresse definiert haben, können Sie das AKKU IP Flat Light SMD über Ihren
Controller ansteuern

Bitte beachten Sie:
Über das Display des Gerätes wird der Status der DMX-Verbindung angezeigt:

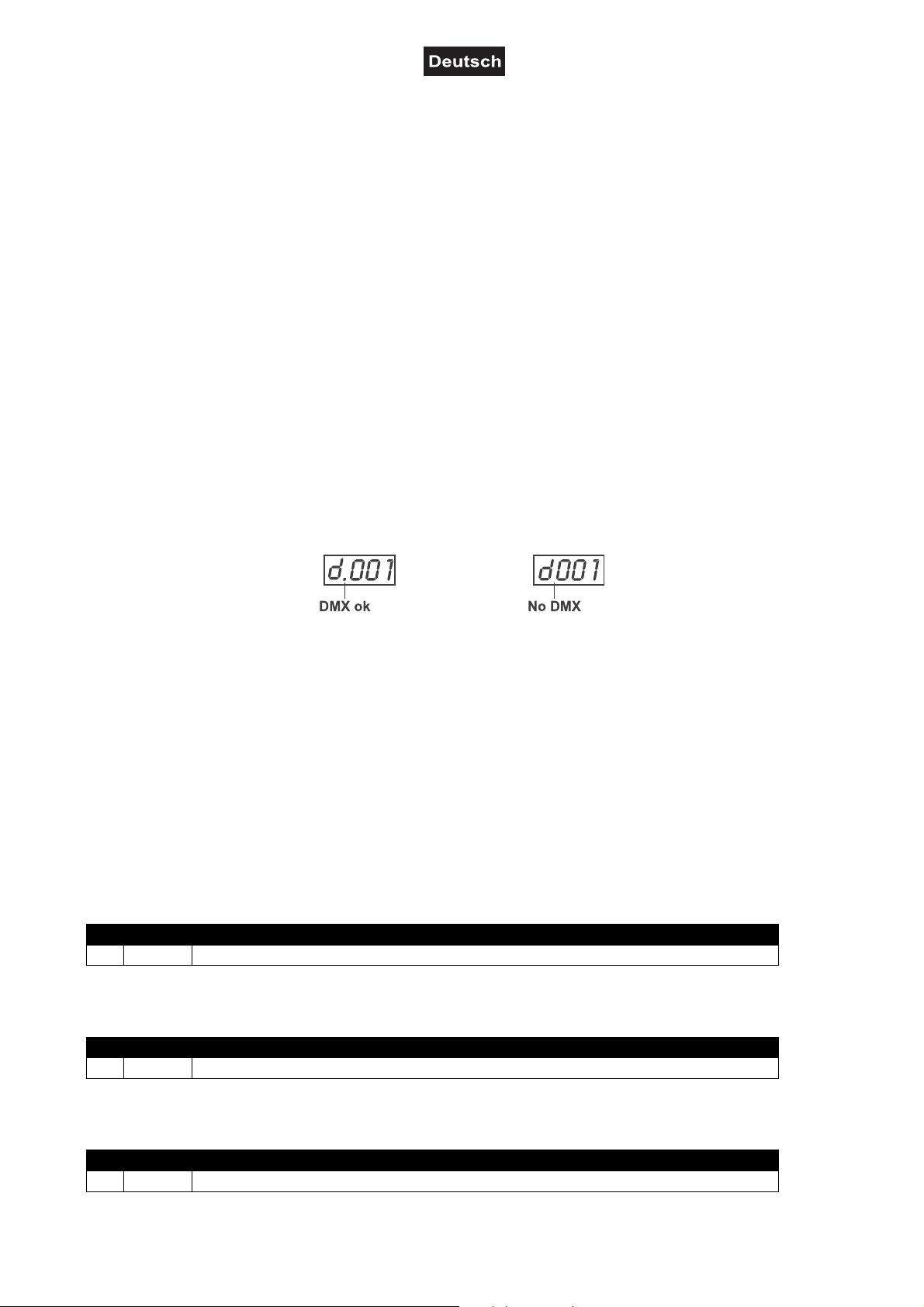

Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten
empfangen werden, erscheint „d.001“ mit der definierten Startadresse auf dem Display. Werden keine
Daten empfangen, blinkt „d001“ mit der definierten Startadresse.

Die Meldung erscheint:

-wenn der Drahtlos-Empfänger nicht am Drahtlos-Sender eingeloggt ist oder kein Drahtlos-DMX-Signal
empfangen wird.

-wenn der Controller ausgeschaltet oder defekt ist.

DMX-Protokoll

3-Kanal-Modus

Steuerkanal 1 - Farb-Presets

Wert/Value Eigenschaft

0 255 Farb-Presets

Steuerkanal 2 - Weiß

Wert/Value Eigenschaft

0 255 Weiß (0=aus, 255=100% weiß)

Steuerkanal 3 - Dimmer

Wert/Value Eigenschaft

0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %

14/36

00138492, Version 1.0

4-Kanal-Modus

Steuerkanal 1 - Rot

Wert/Value Eigenschaft

0 255 Rot (0=aus, 255=100% rot)

Steuerkanal 2 - Grün

Wert/Value Eigenschaft

0 255 Grün (0=aus, 255=100% grün)

Steuerkanal 3 - Blau

Wert/Value Eigenschaft

0 255 Blau (0=aus, 255=100% blau)

Steuerkanal 4 - Weiß

Wert/Value Eigenschaft

0 255 Weiß (0=aus, 255=100% weiß)

6-Kanal-Modus

Steuerkanal 1 - Rot

Wert/Value Eigenschaft

0 255 Rot (0=aus, 255=100% rot)

Steuerkanal 2 - Grün

Wert/Value Eigenschaft

0 255 Grün (0=aus, 255=100% grün)

Steuerkanal 3 - Blau

Wert/Value Eigenschaft

0 255 Blau (0=aus, 255=100% blau)

Steuerkanal 4 - Weiß

Wert/Value Eigenschaft

0 255 Weiß (0=aus, 255=100% weiß)

Steuerkanal 5 - Dimmer

Wert/Value Eigenschaft

0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %

15/36

00138492, Version 1.0

Steuerkanal 6 – Strobe/Musiksteuerung

Wert/Value Eigenschaft

0 0 Keine Funktion
1 5 Musikgesteuert
6 10 Keine Funktion

11 255 Strobe-Effekt mit zunehmender Geschwindigkeit

8-Kanal-Modus

Steuerkanal 1 - Dimmer

Wert/Value Eigenschaft

0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %

Steuerkanal 2 - Rot

Wert/Value Eigenschaft

0 255 Rot (0=aus, 255=100% rot)

Steuerkanal 3 - Grün

Wert/Value Eigenschaft

0 255 Grün (0=aus, 255=100% grün)

Steuerkanal 4 - Blau

Wert/Value Eigenschaft

0 255 Blau (0=aus, 255=100% blau)

Steuerkanal 5 - Weiß

Wert/Value Eigenschaft

0 255 Weiß (0=aus, 255=100% weiß)

Steuerkanal 6 - Strobe

Wert/Value Eigenschaft

0 14 Keine Funktion

15 255 Strobe-Effekt mit zunehmender Geschwindigkeit

Steuerkanal 7 – Spezialeffekte/Musiksteuerung

Wert/Value Eigenschaft

0 31 Keine Funktion
32 63 Aufblenden (abhängig von der Einstellung der Kanäle 1-5)
64 95 Abblenden (abhängig von der Einstellung der Kanäle 1-5)
96 127 Aufblenden - Abblenden (abhängig von der Einstellung der Kanäle 1-5)

128 159 Fading colors
160 191 Zufälliges Auf- und Abblenden
192 223 Switching colors
224 255 Musikgesteuert

16/36

00138492, Version 1.0

Steuerkanal 8 - Geschwindigkeit Spezialeffekte

Wert/Value Eigenschaft

0 255 Zunehmende Geschwindigkeit

10-Kanal-Modus

Steuerkanal 1 - Dimmer

Wert/Value Eigenschaft

0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %

Steuerkanal 2 - Rot

Wert/Value Eigenschaft

0 255 Rot (0=aus, 255=100% rot)

Steuerkanal 3 - Grün

Wert/Value Eigenschaft

0 255 Grün (0=aus, 255=100% grün)

Steuerkanal 4 - Blau

Wert/Value Eigenschaft

0 255 Blau (0=aus, 255=100% blau)

Steuerkanal 5 - Weiß

Wert/Value Eigenschaft

0 255 Weiß (0=aus, 255=100% weiß)

Steuerkanal 6 - Strobe

Wert/Value Eigenschaft

0 14 Keine Funktion
15 255 Strobe-Effekt mit zunehmender Geschwindigkeit

Steuerkanal 7 – Spezialeffekte/Musiksteuerung

Wert/Value Eigenschaft

0 31 Keine Funktion
32 63 Aufblenden (abhängig von der Einstellung der Kanäle 1-5)
64 95 Abblenden (abhängig von der Einstellung der Kanäle 1-5)
96 127 Aufblenden - Abblenden (abhängig von der Einstellung der Kanäle 1-5)

128 159 Fading colors
160 191 Zufälliges Auf- und Abblenden
192 223 Switching colors
224 255 Musikgesteuert

17/36

00138492, Version 1.0

Steuerkanal 8 - Geschwindigkeit Spezialeffekte

Wert/Value Eigenschaft

0 255 Zunehmende Geschwindigkeit

Steuerkanal 9 - Dimmergeschwindigkeit (Sprungantwort)

Wert/Value Eigenschaft

0 5 Dimmergeschwindigkeit aus Control Board Einstellung (nodE)

6 55 Ansprechverhalten von LEDs
56 105 Ansprechverhalten von Halogenlampen, schnell

106 155 Ansprechverhalten von Halogenlampen, weniger schnell
156 205 Ansprechverhalten von Halogenlampen, mittel
206 255 Ansprechverhalten von Halogenlampen, langsam

Steuerkanal 10 - Stromsparmodus

Wert/Value Eigenschaft

0 249 Control Board Einstellung (POU)

250 255 Stromsparmodus, 50% Leistung

REINIGUNG UND WARTUNG

Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt
werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt
werden kann.

1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen.
2 Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. Verwenden Sie auf keinen

Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden
könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.

Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse nicht. Unternehmen Sie
keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten. Sollten einmal Ersatzteile benötigt werden,
verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, wenden Sie sich bitte an
Ihren Fachhändler.

UMWELTSCHUTZ

Informationen zur Entsorgung

Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie
evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.

18/36

00138492, Version 1.0

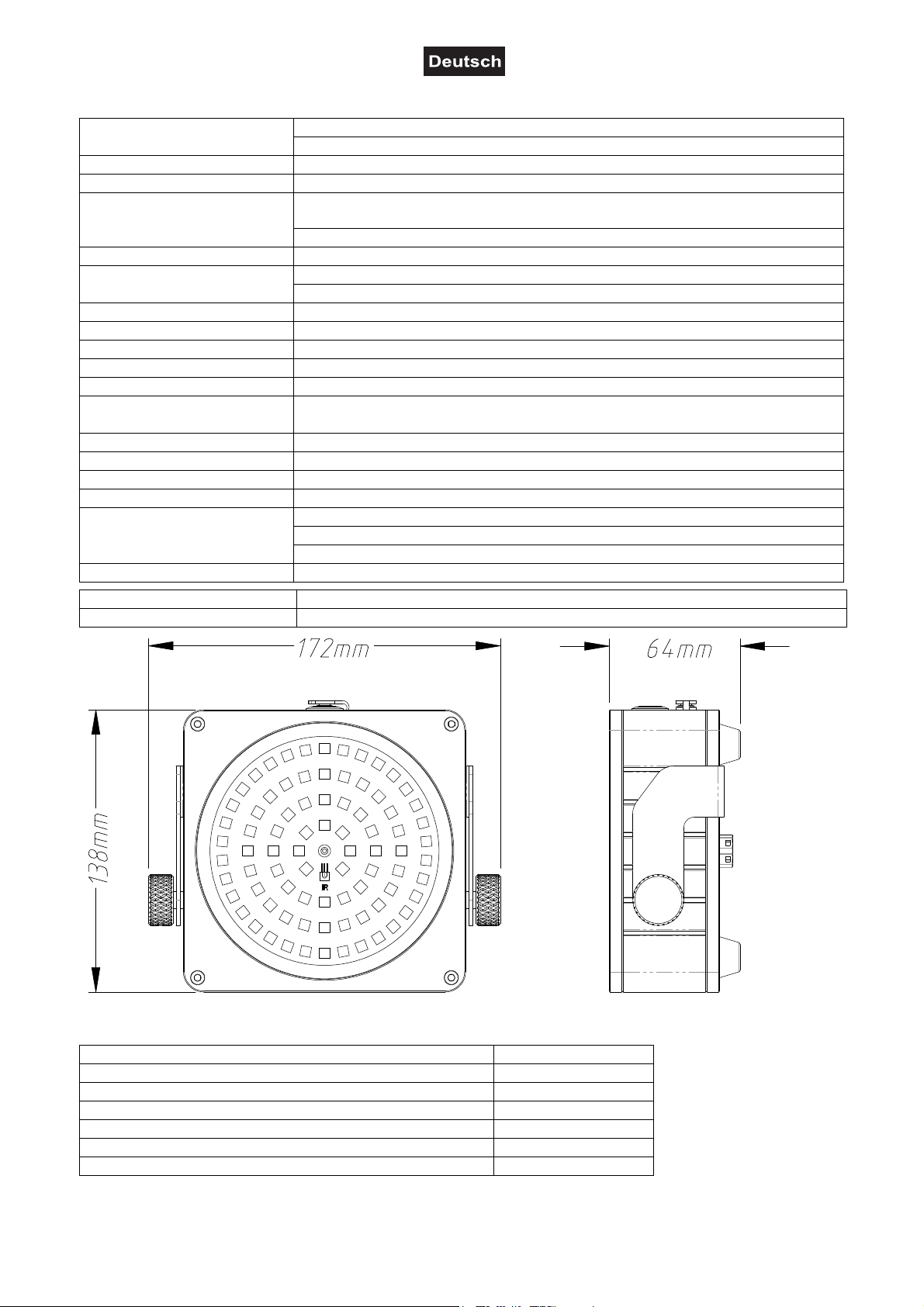

TECHNISCHE DATEN

Spannungsversorgung:

Schutzart: IP65
Schutzklasse: SK III

Stromanschluss:

Akkutyp: 2 x Lithium-Ion 11,1 V, 2600 mAh, 28,86 Wh

Akku:

Lampenart: LED-Lampe
LED: 81 x SMD 0,2 W 4in1-QCL-RGBW (homogene Farbmischung)
Blitzrate: 1 - 23 Hz
DMX-Kanäle: 3; 4; 6; 8; 10
Kühlung: Passive Konvektionskühlung

Ansteuerung:

Abstrahlwinkel (1/10 Peak): 120°
Gehäusefarbe: Schwarz
Displaytyp: LCD
Trägerfrequenz: 2,4 GHz

Maße:

Gewicht: 1,30 kg

Fernbedienung
Batterie: 1 x Knopfzelle 3,0 V CR2032 Lithium-Mangan eingebaut

100-240 V AC, 50/60 Hz
12,6 V DC 2,5 A

Stromeinspeisung Hohlstecker (M) Einbauversion
Stromanschlusskabel mit Eurostecker (mitgeliefert)
Batterie/Akku

Betriebsdauer bis zu 16h je nach verwendetem Programm
Ladedauer 4h

Master/Slave Funktion; IR-Fernbedienung (mitgeliefert); QuickDMX
eingebaut; Stand-alone; Musiksteuerung über Mikrofon; Light´J App

Länge: 17,2 cm
Breite: 13,8 cm
Tiefe: 6,4 cm

Zubehör

ROADINGER Flightcase 4x AKKU Flat Light Serie Best.-Nr. 31005123
EUROLITE IR-13 Fernbedienung Best.-Nr. 50530568
EUROLITE SB-14 Soft-Bag Best.-Nr. 30130562
EUROLITE Ladenetzteil 4x Akku Flat Light Serie Best.-Nr. 41700055
EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858
EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz Best.-Nr. 58010341
EUROLITE QuickDMX Funksender/Empfänger Best.-Nr. 70064703

Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 03.03.2022

19/36

00138492, Version 1.0

USER MANUAL

AKKU IP Flat Light SMD

DANGER! Electric shock caused by short-circuit
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric

shock when touching the wires. Never open the housing.

Please read these instructions carefully before using the product. They contain important

information for the correct use of the product.

Every person involved with the installation, operation and maintenance of this device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

INTRODUCTION

Thank you for having chosen one of our products. If you follow the instructions given in this manual, we are
sure that you will enjoy this device for a long period of time.

Product features

Flat IP65 spotlight with 81 x RGBW SMD LED, QuickDMX transceiver and IR remote control

• With integrated QuickDMX transmitter/receiver for the wireless transmission of DMX512 signals

• Compact and bright

• For outdoor use (IP65)

• Operation via built-in rechargeable lithium-ion battery with up to 16 hours operating time

• Integrated automatic charging of the battery with indicator

• Auto, music, master/slave and QuickDMX mode

• Functions: static colors, stepless RGBW color mixture, internal programs, dimmer, strobe effect with
variable speed

• Dimmer speed (step response) adjustable

• Addressing and setting via Control Board with touch buttons and LCD

• Convenient wireless control via included IR remote control EUROLITE IR-13

• Hanging as well as standing installation possible

• Inclination angle manually adjustable via the bracket

• Charger included in delivery

• Switch-mode power supply for operation between 100 and 240 volts

• DMX512 control via any standard DMX controller and suitable wireless transmitter

• LED: 81 x SMD 0.2 W 4in1 QCL RGBW (homogenous color mix)

• Can be operated in 3; 4; 6; 8; 10 CH mode

• The device is cooled by passive convection

• Flicker-free projection

20/36

00138492, Version 1.0

SAFETY INSTRUCTIONS

WARNING!
Please read the safety warnings carefully and only use the product as described in this manual to

avoid accidental injury or damage.

Intended use

• This device is a spotlight for mobile lighting designed to light indoor and outdoor areas and is IP65 rated. It

can be mounted and operated in indoor and outdoor areas. This device is designed for professional use in
the field of event technology, e.g. on stage. It is not suitable for household lighting.

• The product is supplied with power via the built-in rechargeable battery that can be charged via the

charging adapter. The charging adapter is suitable for indoor use only. Do not use it outdoors. Never
expose it to rain or moisture.

• The integrated QuickDMX receiver for wireless reception of DMX512 signals operates in the 2.4 GHz ISM

range and is license-free and generally approved for operation in EU and EFTA countries.

• Only use the device according to the instructions given herein. Damages due to failure to follow these

operating instructions will void the warranty! We do not assume any liability for any resulting damage.

• We do not assume any liability for material and personal damage caused by improper use or non-

compliance with the safety instructions. In such cases, the warranty will be null and void.

• Unauthorized rebuilds or modifications of the device are not permitted for reasons of safety and render the

warranty invalid.

Danger due to electricity

• To reduce the risk of electric shock, do not open any part of the device. There are no serviceable parts

inside the device.

• Only connect the product to a grounded wall socket that complies with the product specification voltage.

• Only connect the device to a properly installed mains outlet. The outlet must be protected by residual

current breaker (RCD). The voltage and frequency must exactly be the same as stated on the device. If the
mains cable is equipped with an earthing contact, then it must be connected to an outlet with a protective
ground. Never deactivate the protective ground of a mains cable. Failure to do so could possibly injure the
user.

• For outdoor use make sure to connect a rubber cable H05RN-F or H05RR-F. For installations in the ground

an underground power cable NYY must be used. All valid instructions concerning the installation of cables
outdoors or in the ground must be adhered.

• The mains outlet must be easily accessible so that you can unplug the device quickly if need be.

• Never touch the mains plug with wet or damp hands. There is the risk of potentially fatal electric shock.

• The mains cable must not be bent or squeezed. Keep it away from hot surfaces or sharp edges.

• Never pull the mains cable to disconnect the mains plug from the mains outlet, always seize the plug.

• Unplug the device during lightning storms, when unused for long periods of time or before cleaning.

• Do not expose the device to any high temperatures, direct sunlight, strong vibrations or heavy mechanical

stress.

• Do not immerse the product in water, this will destroy it. Furthermore, this could cause a lethal electric

shock!

• Only have repairs to the device or its mains cable carried out by qualified service personnel. Repairs are

required when the device or the mains cable is visibly damaged, when the device has been dropped or
malfunctions occur.

Danger to children and people with restricted abilities

• This product is not a toy. Keep it out of the reach of children and pets. Do not leave packaging material

lying around carelessly. Never leave this device running unattended.

• This device may be used only by persons with sufficient physical, sensorial, and intellectual abilities and

having corresponding knowledge and experience. Other persons may use this device only if they are
supervised or instructed by a person who is responsible for their safety.

21/36

00138492, Version 1.0

Warning – risk of burns and fire

• The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this

temperature range.

• The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials.

• Do not illuminate surfaces within 10 cm of the device. This value is indicated on the device by the

symbol.

• Do not use the device near highly flammable materials. Always place the device at a location where

sufficient air circulation is ensured. Leave 50 cm of free space around the device. Never cover the air vents
of the housing.

Warning – risk of injuries

• Do not look directly at the light source. Persons with light-sensitive epilepsy may suffer from epileptic

seizures or fall unconscious.

• Make sure that the product is set up or installed safely and expertly and prevented from falling down.

Comply with the standards and rules that apply in your country, in particular EN 60598-2-17.

• If you lack the qualification, do not attempt the installation yourself, but instead use a professional installer.

Improper installation can result in bodily injury and or damage to property.

• The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety

precautions.

• For overhead use, always secure the device with a secondary safety attachment such as a safety bond or

safety net.

• Make sure that the area below the installation place is blocked when rigging, derigging or servicing the

device.

• For commercial use the country-specific accident prevention regulations of the government safety

organization for electrical facilities must be complied with at all times.

Caution – material damage

• This device must not be connected to the mains voltage by means of a dimmer.

• Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the

device will serve you for a long time without defects.

• Never switch the device on and off at short intervals. This will considerably reduce the service life of the

device.

• If the device has been exposed to drastic temperature fluctuation, do not switch it on immediately. The

resulting condensation may destroy the device. Allow the device to reach room temperature before
connecting it. Wait until the condensation has evaporated.

• Please use the original packaging to protect the device against vibration, dust and moisture during

transportation or storage.

• If a serial number label is affixed to the device, do not remove the label as this would make the warranty

void.

Recharable batteries/batteries

• The given battery operating time depends largely on the operating mode and ambient temperature. Low

temperatures will reduce the operating time considerably. Before using the device for the first time,
completely charge the battery.

• The contained lithium-ion battery is subject to the Dangerous Goods Legislation requirements. The user

can transport the battery by road without further requirements. When being transported by third parties
(e.g.: air transport or forwarding agency), special requirements on packaging and labelling must be
observed. For preparation of the item being shipped, consulting an expert for hazardous material is
required. Dispatch battery only when the housing is undamaged. Tape or mask off open contacts and pack
up the battery in such a manner that it cannot move around in the packaging. Please also observe possibly
more detailed national regulations.

• Make sure that the poles are correct when inserting the remote control batteries. Never let batteries lie

around openly as there is the danger that these can be swallowed by children or domestic animals.
Immediately consult a doctor when batteries are swallowed! Leaking or damaged batteries can cause
irritations when getting into contact with the skin. In this case use appropriate protective gloves. Make sure
that the batteries cannot be short-circuited, thrown into the fire and be charged. There is a danger of
explosion.

---m

22/36

00138492, Version 1.0

DESCRIPTION OF THE DEVICE

(1) Housing
(2) Mounting bracket
(3) Lens/LED
(4) Infrared sensor for the

remote control

(5) Fixation screw
(6) Housing screw

(7) Hole for the coupler
(8) Hole for the safety bond
(9) Pressure compensation plug
(10) Function QuickDMX On/Off
(11) Menu button
(12) Enter button
(13) QuickDMX status indicator
(14) Display
(15) Charge indicator
(16) Down button
(17) Up button
(18) ID button, to change the

transmission channel and

pair the devices

23/36

(19) Charger input
(20) ON/OFF switch
(21) Rubber foot

00138492, Version 1.0

INSTALLATION

WARNING! Risk of injury caused by falling objects
Devices in overhead installations may cause severe injuries when crashing down. Make sure

that the device is installed securely and cannot fall down. The installation must be carried out by
a specialist who is familiar with the hazards and the relevant regulations.

The device may be placed on the floor by unfolding the bracket or fastened to a truss or similar rigging
structure. The device must never be fixed swinging freely in the room.

1 The rigging structure must support at least 10 times the weight of all fixtures to be installed on it.
2 Block access below the work area and work from a stable platform when installing the device.
3 Use rigging hardware that is compatible with the structure and capable of bearing the weight of the

device. Please refer to the “Accessories” section for a list of suitable rigging hardware.

4 Secure the device with a safety bond or other secondary attachment. This secondary safety attachment

must be sufficiently dimensioned in accordance with the latest industrial safety regulations and
constructed in a way that no part of the installation can fall down if the main attachment fails. Use the
hole in the bracket for fixation of the safety bond. Fasten the safety bond in such a way that, in the event
of a fall, the maximum drop distance of the device will not exceed 20 cm.

5 To align the device, release the fixation screws at the mounting bracket, adjust the desired inclination

angle and tighten the fixation screws.

6 After installation, the device requires inspections periodically to prevent the possibility of corrosion,

deformation and looseness.

7 Make sure the protective caps of the connections are always closed when using the product outdoors.

24/36

00138492, Version 1.0

Maximum battery run time

Recharge time

CHARGING

Prior to operating the device off mains for the first time, the rechargeable battery must be fully charged. You
can charge the product using the charging adapter.
1 For charging the battery, connect the device to a grounded mains socket (100 und 240 Volt) via the

enclosed power unit. Charging time is 4 hours. The device may be operated during the charging
procedure.

2 The device features a protective circuit for charging which prevents overload of the rechargeable battery.

However, disconnect the device from the mains after charging. Otherwise there will be a low current

consumption even if the device is switched off.
3 The device will heat up during charging; this is normal.
4 To prevent damage to the battery by deep discharge, recharge a completely discharged battery as soon

as possible. Do not store the unit with the battery completely discharged and regularly recharge the

battery in case of long storage.

16 hours 4 hours

Please make sure to close the cap of the charger input after charging in order to prevent the
penetration of humidity and dirt.

Battery status

The battery charging status is indicated on the display. The battery charging status is indicated by four
levels. If all four levels are lit, the battery is fully loaded. If only one level is lit, the red one, the battery is
going flat soon. In this state, the device can be operated for a few minutes. Then an emergency switch-off
deactivates the device to protect it from total discharge.

OPERATION

Switch on the device on using the ON/OFF switch. The operating time of the battery depends on the
operating mode and the ambient temperature (max. 16 hours). After operation, switch the device off.

After you switch on the device with the power switch, the device starts running. The display lights up and you
can choose the desired mode via the buttons MENU, ENTER, UP, DOWN, and Function QuickDMX.

The device has two operating modes. It can be operated in stand-alone mode via the control board and the
EUROLITE IR-13 remote control or in DMX-controlled mode via a standard DMX controller and QuickDMX
with suitable wireless transmitter.

Stand-alone mode

In the stand-alone mode, you can do without a controller. Disable QuickDMX and call up the desired setting.
Please refer to the instructions under Control Board.

25/36

00138492, Version 1.0

Channel

Color

Menu

Preset colors

Master/Slave operation

The master/slave operation enables that several devices can be synchronized and controlled by one master
device.

Set the master device and each slave device to the same transmission channel. For this purpose, press the
ID button on the device, to change the transmission channel and pair the devices.

The selected transmission channel is indicated by the status indicator.

1 Red
2 Green
3 Blue
4 Yellow (red/green)
5 Cyan (green/blue)
6 Magenta (red/blue)

Choose the device which is to control the effects. This device then works as master device and controls all
other slave devices.

Set the master device to the desired mode. Set the slave mode (SL.AU) on every slave device. Please refer
to the instructions under Control Board.

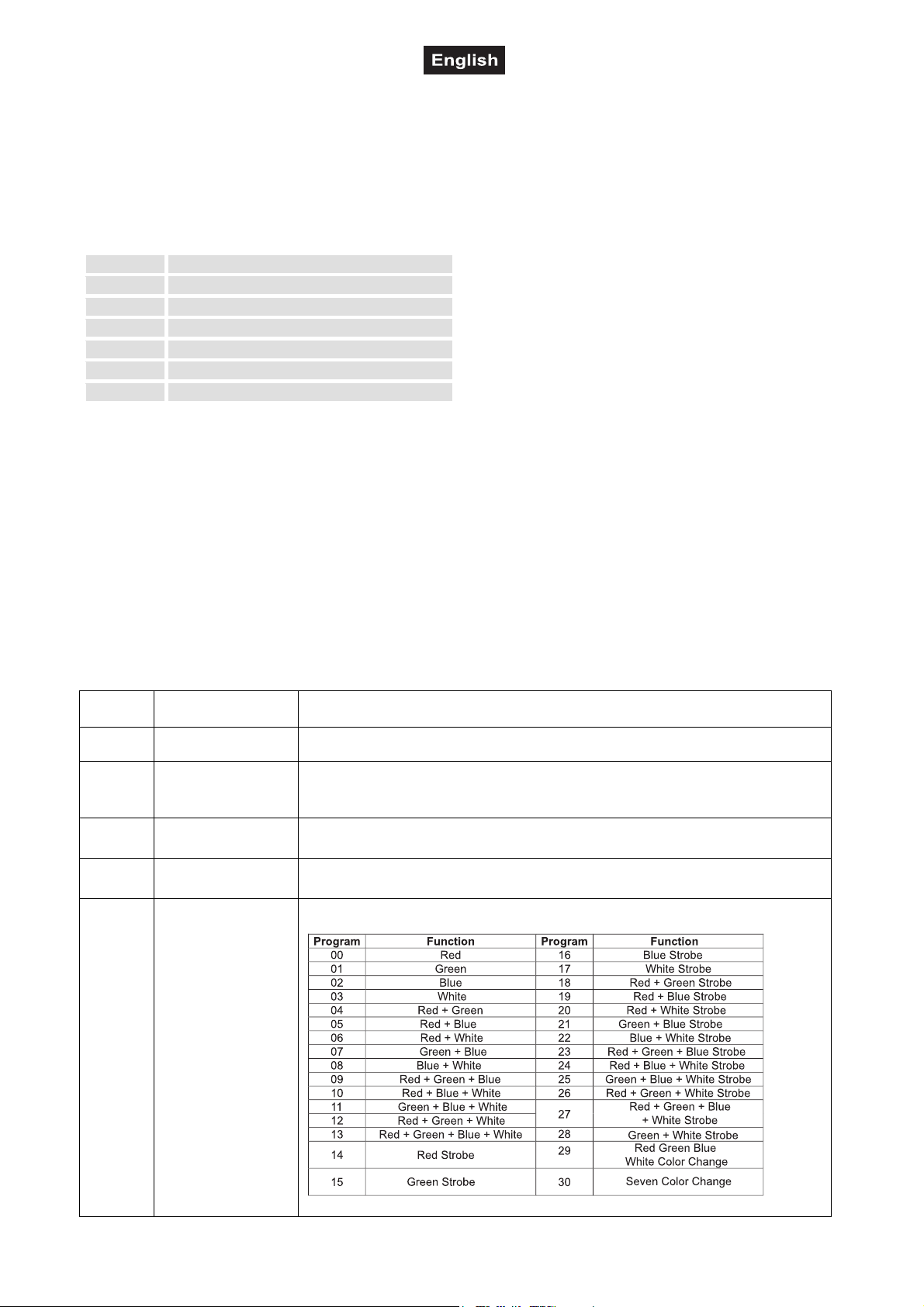

Control Board

The Control Board offers several features: you can easily set the starting address, run the pre-programmed
program or select a DMX channel mode.

The main menu is accessed by pressing Menu. Browse through the menu by pressing Up or Down. Press
Enter in order to select the desired menu. You can change the selection by pressing Up or Down. Press
Enter in order to confirm. You can leave every mode by pressing Menu. The functions provided are listed in
the following sections.

level 1
Addr d001-d512 DMX address setting

CHnd

SLAU SL.AU Slave Mode

SP-- SP00-SP99

Menu level 2 Description

3CH, 4CH, 6CH,
8CH, 10CH

Setting DMX channel mode

Select the desired program speed
S00 – S99 (increasing)

Pr-- Pr00-Pr30

26/36

00138492, Version 1.0

ASC- AC00-AC99

Dimmer speed (step response)

Power

-

save mode

Lock and unlock the

buttons of the control board/touchscreen

FAdE FA00-FA99

FLAS FL00-FL99

rL-- r000-r255

GL-- G000-G255

bL-- b000-b255

UL-- U000-U255

Switching colors

AC00-AC99 (with increasing speed)

Fading colors
FA00-FA99 (with increasing speed)

Strobing colors
FL00-FL99 (with increasing speed)

Dimmer intensity of red LED color
000 – 255 (increasing)

Dimmer intensity of green LED color
000 – 255 (increasing)

Dimmer intensity of blue LED color
000 – 255 (increasing)

Dimmer intensity of white LED color
000 – 255 (increasing)

SoUA SO.UA Sound controlled mode

LEd

oF10/oF30/oF60/
oF90

Display shutoff

Shuts off the display after about 10, 30, 60 or 90 seconds

nod0: Response characteristics of LEDs

nodE nod0-nod4

nod1: Response characteristics of halogen lamps, fast
nod2: Response characteristics of halogen lamps, less fast
nod3: Response characteristics of halogen lamps, middle
nod4: Response characteristics of halogen lamps, slow

UErn UEX.X Software version

POU- PO-1/PO-2

PO-1 - power save mode, 50 % power
PO-2 - full power

To activate the keylock function and lock access to menu commands set
LOC to on, confirm with the ENTER button and wait until the display

LOC on/off

switches off.

In

order to deactivate the keylock function and regain access to the menu
commands, press the buttons UP and ENTER at the same time. Set LOC
to off and confirm with the ENTER button.

27/36

00138492, Version 1.0

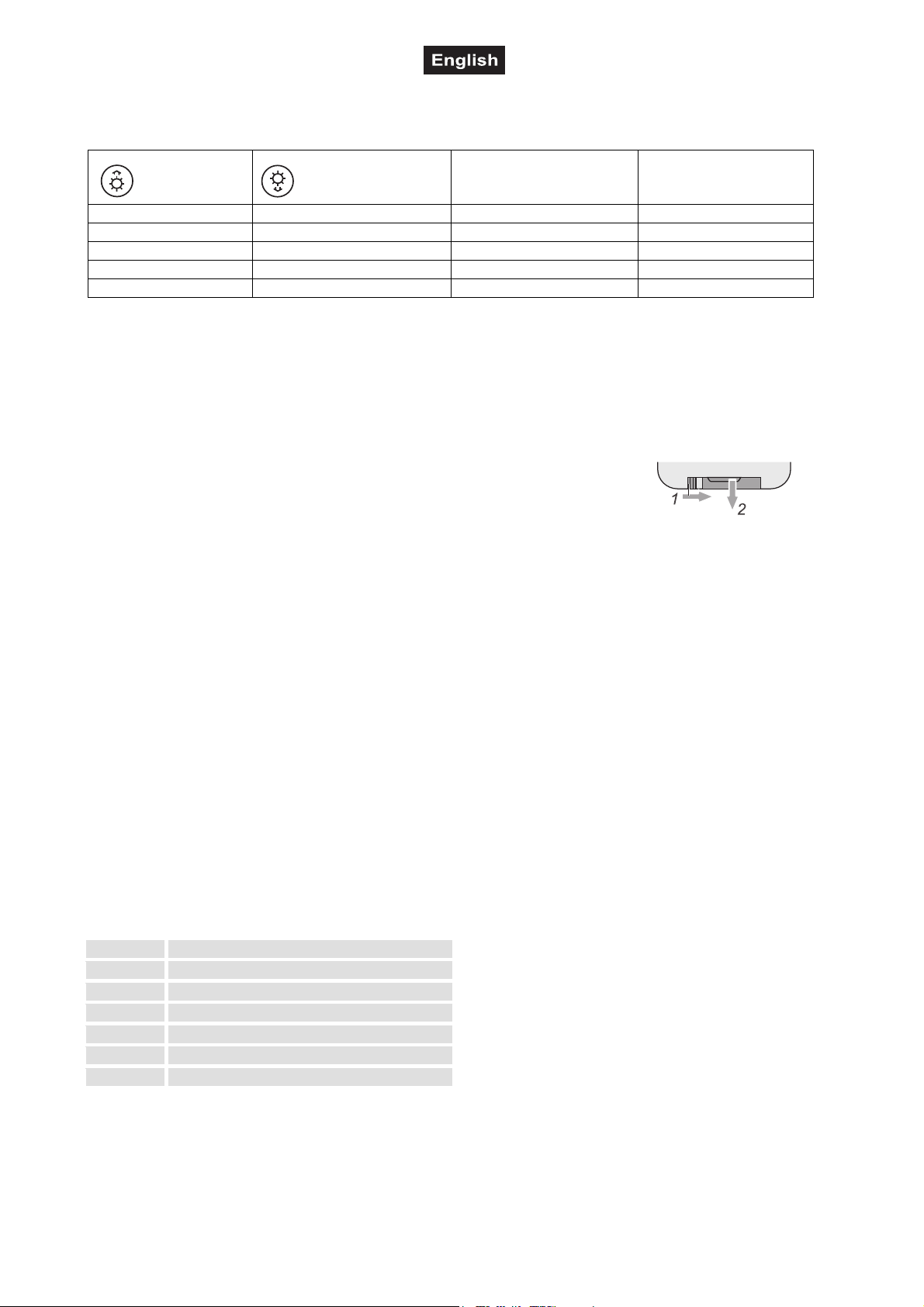

Remote control IR-13

R

G

B

W

Channel

Color

The remote control has the following functions:

Brightness up

ed

Brightness down

reen

OFF

lue

ON

hite
100% R + 24% G 90% G + 23% B 22% R + 87% B 50% / 100% power
100% R + 47% G 82% G + 46% B 48% R + 75% B Strobe effect
100% R + 71% G 72% G + 69% B 67% R + 62% B Color Fading
100% R + 100% G 100% G + 100% B 100% R + 100% B Color Switching

The device features a memory function. The last program selected will begin anew when the device is
restarted.

Notes:

• The remote control is supplied with a battery inserted. An insulating foil between the battery and the battery

contacts prevents the battery from being discharged during storage. Prior to the first operation remove the
foil from the battery support on the rear side of the remote control. Otherwise operation of the remote
control is not possible.

• If the range of the remote control decreases, replace the battery. For this

purpose, on the rear side of the remote control press the small bar with the
groove to the right and at the same time remove the battery support. For
operation, one 3 V button cell type CR 2025 is required. When inserting, pay
attention that the positive pole of the button cell shows upwards in the
support.

• Remove the battery from the remote control as a precaution if the device is not used for a longer period of

time.

DMX512 CONTROL

You can control the device individually via your DMX-controller. Every DMX-channel has a different
occupation with different features. The individual channels and their features are listed under DMX-protocol.

QuickDMX

Connect the transmitter to the DMX controller. Set each transmitter and the AKKU IP Flat Light SMD into
operation. Press the function button to activate QuickDMX.

The QuickDMX status indicator shortly flashes red, green and blue. Afterward, it lights permanently
according to the selected transmission channel.

Set each transmitter and receiver to the same transmission channel. For this purpose, shortly press the ID
button on the device.

The selected transmission channel is indicated by the status indicator.

1 Red
2 Green
3 Blue
4 Yellow (red/green)
5 Cyan (green/blue)
6 Magenta (red/blue)

Thus, the wireless DMX network is set up and the receivers are paired to the transmitter. The assignment of
the receivers to the transmitter is kept memorized even after disconnecting the power supply. As soon as the
transmitter receives a DMX signal, the status indicator switches to red. Shortly afterward, the green status
indicators of the receivers and a point in the display start flashing to indicate that the DMX signal is being
received. The DMX-controlled units can now be controlled via radio.

28/36

00138492, Version 1.0

After the operation, disconnect the mains plug of the power supply unit from the mains outlet, to prevent
unnecessary power consumption.

Transmission modes

Several receivers may be assigned to a transmitter. It is possible to operate a maximum of 512 receivers.

QuickDMX allows creating reliable point-to-point, point-to-multipoint and even multipoint-to-multipoint
installations over large distances and in any environment (please refer to the controller’s documentation). A
single QuickDMX transmitter transmits all 512 DMX channels to a maximum of 512 spotlights. It is possible
to operate 6 transmitters at the same time in order to control a total of 3072 DMX channels. The maximum
range is 400 m.

Transmission 1:1

The DMX signal is fed to a transmitter which sends it via RF. A receiver with the same transmission channel
receives the RF signal and distributes it as a DMX signal.

Transmission 1:Many

The DMX signal is fed to a transmitter which sends it via RF. Several receivers with the same transmission
channel receive the RF signal and distribute it as a DMX signal.

Parallel Transmission

It is possible to operate 6 wireless DMX networks with 6 transmitters in parallel without mutual interference
by adjusting them to different transmission channels. The wireless DMX networks operate independently of
each other in 1:1 or 1: many transmission modes.

29/36

00138492, Version 1.0

Addressing

The device has five different DMX channel modes. The Control Board allows you, as described above, to
assign the DMX channel mode.

The Control Board allows you to assign the DMX starting address, which is defined as the first channel from
which the AKKU IP Flat Light SMD will respond to the controller.

If you set, for example, the address in the 10 channel mode to channel 11, the AKKU IP Flat Light SMD will
use the channel 11 to 20 for control.

Please, be sure that you don’t have any overlapping channels in order to control each AKKU IP Flat Light
SMD correctly and independently from any other fixture on the DMX-chain.

If several AKKU IP Flat Light SMD devices are addressed similarly, they will work synchronically.

For setting the desired starting address please press the MENU button. Press the UP and DOWN button
until the display shows Addr. Press the ENTER button and the display shows: d001. Set the desired address
via the UP or DOWN button. Please press the ENTER button again to confirm.

Now you can start operating the AKKU IP Flat Light SMD via your lighting controller.

Note:

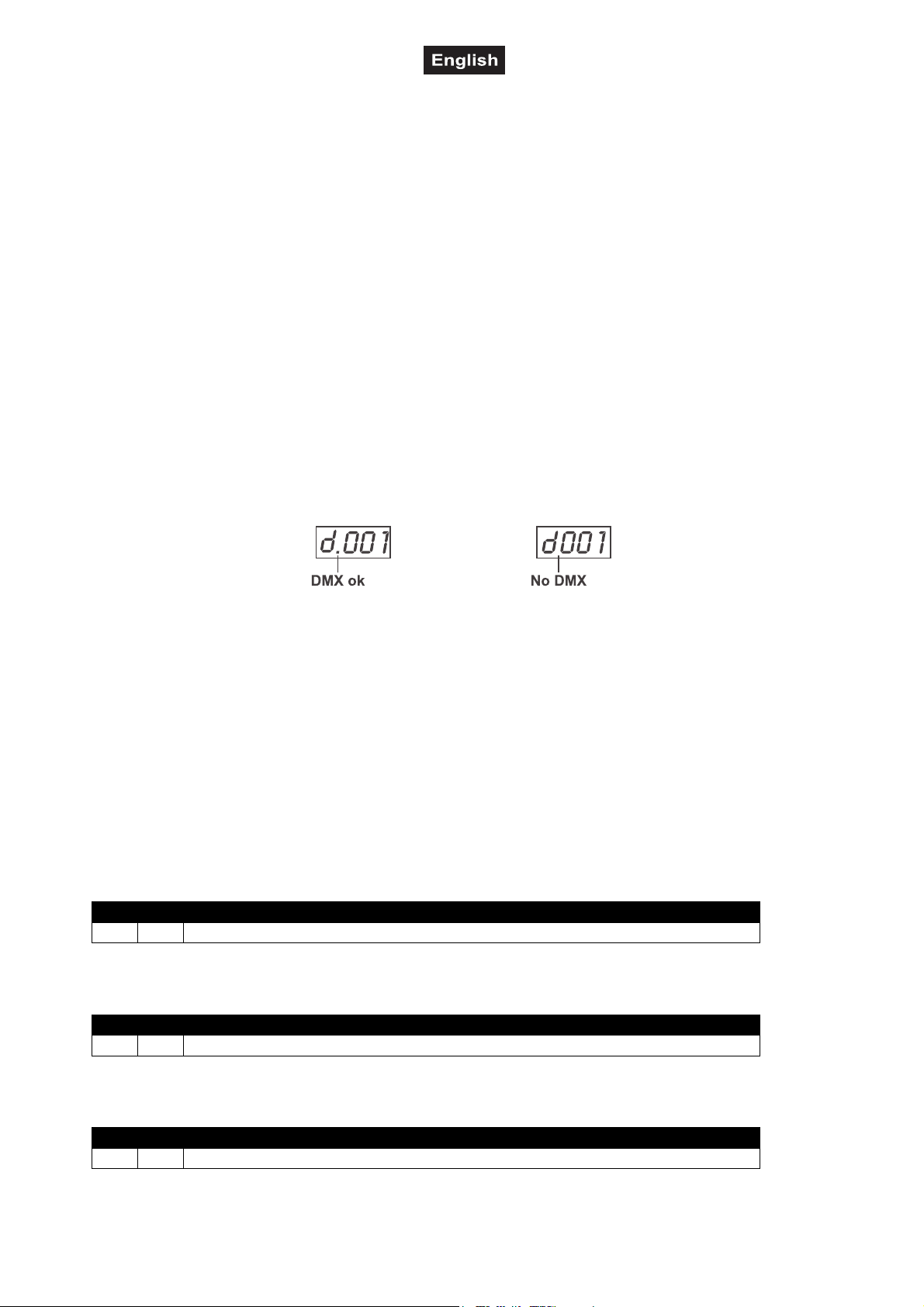

The modes of DMX512 data are shown via the display of the device:

After switching on, the device will automatically detect whether DMX 512 data is received or not. If the data
is received, the display will show "d.001" with the actually set start address. If there is no data received at
the DMX-input, "d001" with the actually set start address flashes.

This situation can occur if:

- the wireless receiver is not logged in to the wireless transmitter or no wireless DMX signal is received.

- the controller is switched off or defective.

DMX Protocol

3 channel mode

Control-channel 1 - Color presets

Wert/Value

0 255 Color presets

Control-channel 2 - White

Wert/Value

0 255 White (0=off, 255=100% white)

Feature

Feature

Control-channel 3 - Dimmer

Wert/Value

0 255 Gradual adjustment of the dimmer intensity from 0 to 100 %

Feature

30/36

00138492, Version 1.0

4 channel mode

Control-channel 1 - Red

Wert/Value

0 255 Red (0=off, 255=100% red)

Control-channel 2 - Green

Wert/Value

0 255 Green (0=off, 255=100% green)

Control-channel 3 - Blue

Wert/Value

0 255 Blue (0=off, 255=100% blue)

Control-channel 4 - White

Wert/Value

0 255 White (0=off, 255=100% white)

6 channel mode

Feature

Feature

Feature

Feature

Control-channel 1 - Red

Wert/Value

0 255 Red (0=off, 255=100% red)

Control-channel 2 - Green

Wert/Value

0 255 Green (0=off, 255=100% green)

Control-channel 3 - Blue

Wert/Value

0 255 Blue (0=off, 255=100% blue)

Control-channel 4 - White

Wert/Value

0 255 White (0=off, 255=100% white)

Control-channel 5 - Dimmer

Feature

Feature

Feature

Feature

Wert/Value

0 255 Gradual adjustment of the dimmer intensity from 0 to 100 %

Feature

31/36

00138492, Version 1.0

Control

-

channel 6

– Strobe

/

Sound C

ontrol

Wert/Value

0 0 No function
1 5 Sound Control
6 10 No function

11 255 Strobe-effect with increasing speed

Feature

8 channel mode

Control-channel 1 - Dimmer

Wert/Value

0 255 Gradual adjustment of the dimmer intensity from 0 to 100 %

Feature

Control-channel 2 - Red

Wert/Value

0 255 Red (0=off, 255=100% red)

Feature

Control-channel 3 - Green

Wert/Value

0 255 Green (0=off, 255=100% green)

Feature

Control-channel 4 - Blue

Wert/Value

0 255 Blue (0=off, 255=100% blue)

Feature

Control-channel 5 - White

Wert/Value

0 255 White (0=off, 255=100% white)

Feature

Control-channel 6 - Strobe

Wert/Value

0 14 No function

15 255 Strobe-effect with increasing speed

Feature

Control-channel 7 - Special effects/Sound Control

Wert/Value

0 31 No function
32 63 Fade in (depending on the setting of channels 1-5)
64 95 Fade out (depending on the setting of channels 1-5)
96 127 Fade in - fade out (depending on the setting of channels 1-5)

128 159 Fading colors
160 191 Random fade in and fade out
192 223 Switching colors
224 255 Sound Control

Feature

32/36

00138492, Version 1.0

Control-channel 8 - Speed special effects

Wert/Value

0 255 Increasing speed

Feature

10 channel mode

Control-channel 1 - Dimmer

Wert/Value

0 255 Gradual adjustment of the dimmer intensity from 0 to 100 %

Feature

Control-channel 2 - Red

Wert/Value

0 255 Red (0=off, 255=100% red)

Feature

Control-channel 3 - Green

Wert/Value

0 255 Green (0=off, 255=100% green)

Feature

Control-channel 4 - Blue

Wert/Value

0 255 Blue (0=off, 255=100% blue)

Feature

Control-channel 5 - White

Wert/Value

0 255 White (0=off, 255=100% white)

Feature

Control-channel 6 - Strobe

Wert/Value

0 14 No function
15 255 Strobe-effect with increasing speed

Feature

Control-channel 7 - Special effects/Sound Control

Wert/Value

0 31 No function
32 63 Fade in (depending on the setting of channels 1-5)
64 95 Fade out (depending on the setting of channels 1-5)
96 127 Fade in - fade out (depending on the setting of channels 1-5)

128 159 Fading colors
160 191 Random fade in and fade out
192 223 Switching colors
224 255 Sound Control

Feature

33/36

00138492, Version 1.0

Control-channel 8 - Speed special effects

Wert/Value

0 255 Increasing speed

Feature

Control-channel 9 - Dimmer speed (step response)

Wert/Value

0 5 Control Board setting dimmer speed (nodE)

6 55
56 105

106 155
156 205
206 255 Response characteristics of halogen lamps, slow

Response characteristics of LEDs
Response characteristics of halogen lamps, fast
Response characteristics of halogen lamps, less fast
Response characteristics of halogen lamps, middle

Feature

Control-channel 10 - Power save mode

Wert/Value

0 249 Control Board setting (POU)

250 255 Power save mode, 50% power

Feature

CLEANING AND MAINTENANCE

The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The
lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness.

1 Disconnect the device from power and allow it to cool before cleaning.
2 Clean the surface with a soft lint-free and moistened cloth. Never use alcohol or solvents as these may

damage the surface. Make sure that no liquids can enter the device.

There are no serviceable parts inside. Do not open the housing. Do not try to repair the device by yourself as
this may result in damage. Maintenance and service operations are only to be carried out by authorized
dealers. Should you need any spare parts, please use genuine parts. Should you have further questions,
please contact your dealer.

PROTECTING THE ENVIRONMENT

Disposal of old equipment

When to be definitively put out of operation, take the product to a local recycling plant for a
disposal which is not harmful to the environment. Devices marked with this symbol must not be
disposed of as household waste. Contact your retailer or local authorities for more information.
Remove any inserted batteries and dispose of them separately from the product.

You as the end user are required by law (Battery Ordinance) to return all used batteries/
rechargeable batteries. Disposing of them in the household waste is prohibited. You may return
your used batteries free of charge to collection points in your municipality and anywhere where
batteries/rechargeable batteries are sold. By disposing of used devices and batteries correctly,
you contribute to the protection of the environment.

34/36

00138492, Version 1.0

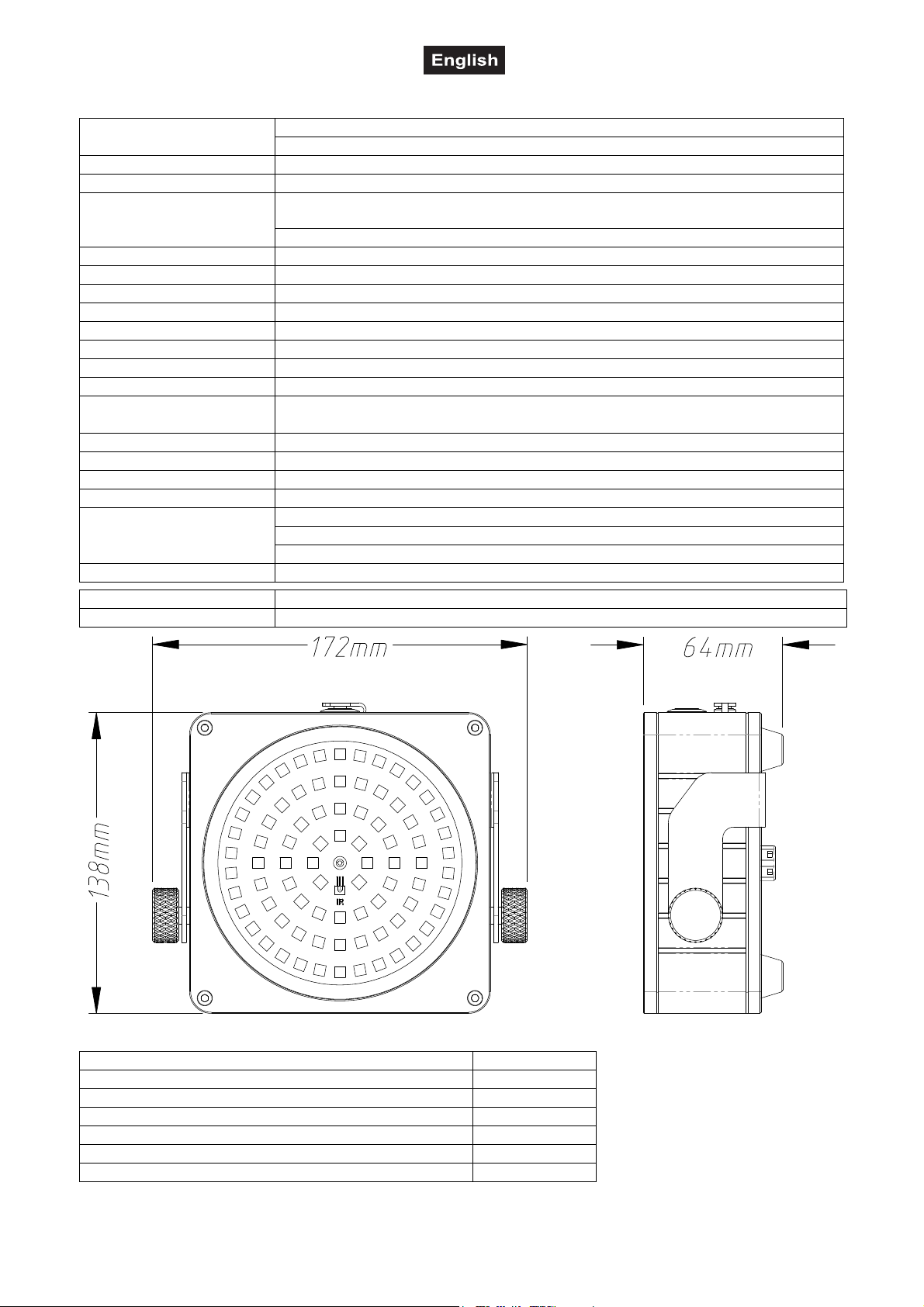

TECHNICAL SPECIFICATIONS

Power supply:

IP classification: IP65
Protection class: Class III

Power connection:

Battery pack type: 2 x lithium ion 11,1 V, 2600 mAh, 28,86 Wh
Battery pack: Battery operation up to 16h depending on program used
Recharging time 4h
Lamp type: LED lamp
LED: 81 x SMD 0,2 W 4in1 QCL RGBW (homogenous color mix)
Flash rate: 1 - 23 Hz
DMX channels: 3; 4; 6; 8; 10
Cooling: Passive convection

Control:

Beam angle (1/10 peak): 120°
Housing color: Black
Display type: LCD
Carrier frequency: 2.4 GHz

Dimensions:

Weight: 1.30 kg

Remote control
Battery: 1 x Button cell 3.0 V CR2032 lithium manganese built-in

100-240 V AC, 50/60 Hz
12,6 V DC 2,5 A

Mains input Coaxial power connector (M)
Power supply cord with Euro plug (provided)
Battery/battery pack

Master/slave function; IR remote control (provided); QuickDMX built-in; stand­alone; Sound to light via Microphone; Light´J app

Length: 17.2 cm
Width: 13.8 cm
Depth: 6.4 cm

Accessories

ROADINGER Flightcase 4x AKKU Flat Light Series No. 31005123
EUROLITE IR-13 Remote Control No. 50530568
EUROLITE SB-14 Soft-Bag No. 30130562
EUROLITE Charger 4x Akku Flat Light Series No. 41700055
EUROLITE TPC-10 Coupler, black No. 59006858
EUROLITE Safety Bond A 3x600mm up to 5kg, black No. 58010341
EUROLITE QuickDMX Wireless Transmitter/Receiver No. 70064703

All information is subject to change without prior notice. © 03.03.2022

35/36

00138492, Version 1.0

Eurolite is a brand of Steinigke Showtechnic GmbH

Andreas

-

Bauer

-

Str. 5

97297 Waldbüttelbrunn Germany

D00138492 Version 1.0 Publ. 03/03/2022

·

·
