Inhaltsverzeichnis / Table of contents
EINFÜHRUNG ................................................................................................................................................... 3
SICHERHEITSHINWEISE ................................................................................................................................. 3
BESTIMMUNGSGEMÄßE VERWENDUNG ..................................................................................................... 5
GERÄTEBESCHREIBUNG............................................................................................................................... 6
Features: ........................................................................................................................................................ 6
Geräteübersicht .............................................................................................................................................. 6
INSTALLATION ................................................................................................................................................ 7
Überkopfmontage ........................................................................................................................................... 7
DMX512-Ansteuerung .................................................................................................................................... 9
Master/Slave-Betrieb ...................................................................................................................................... 9
Anschluss ans Netz ...................................................................................................................................... 10
BEDIENUNG ................................................................................................................................................... 10
Standalone-Modus ....................................................................................................................................... 10
Control Board ............................................................................................................................................... 10
DMX-GESTEUERTER BETRIEB .................................................................................................................... 12
DMX-Modus ................................................................................................................................................. 12
DMX-Protokoll .............................................................................................................................................. 13
Fernbedienung EUROLITE IR-7 .................................................................................................................. 14
REINIGUNG UND WARTUNG ........................................................................................................................ 15
Sicherungswechsel ...................................................................................................................................... 15
TECHNISCHE DATEN .................................................................................................................................... 16
INTRODUCTION ............................................................................................................................................. 17
SAFETY INSTRUCTIONS............................................................................................................................... 17
OPERATING DETERMINATIONS .................................................................................................................. 18
DESCRIPTION OF THE DEVICE ................................................................................................................... 20
Features ....................................................................................................................................................... 20
Overview: ..................................................................................................................................................... 20
INSTALLATION .............................................................................................................................................. 21
Overhead rigging .......................................................................................................................................... 21
DMX512 control ........................................................................................................................................... 22
Master/Slave operation ................................................................................................................................ 23
Connection with the mains ........................................................................................................................... 23
OPERATION ................................................................................................................................................... 24
Stand-alone mode ........................................................................................................................................ 24
Control Board ............................................................................................................................................... 24
DMX-CONTROLLED OPERATION ................................................................................................................ 26
DMX-Mode ................................................................................................................................................... 26
DMX protocol ............................................................................................................................................... 27

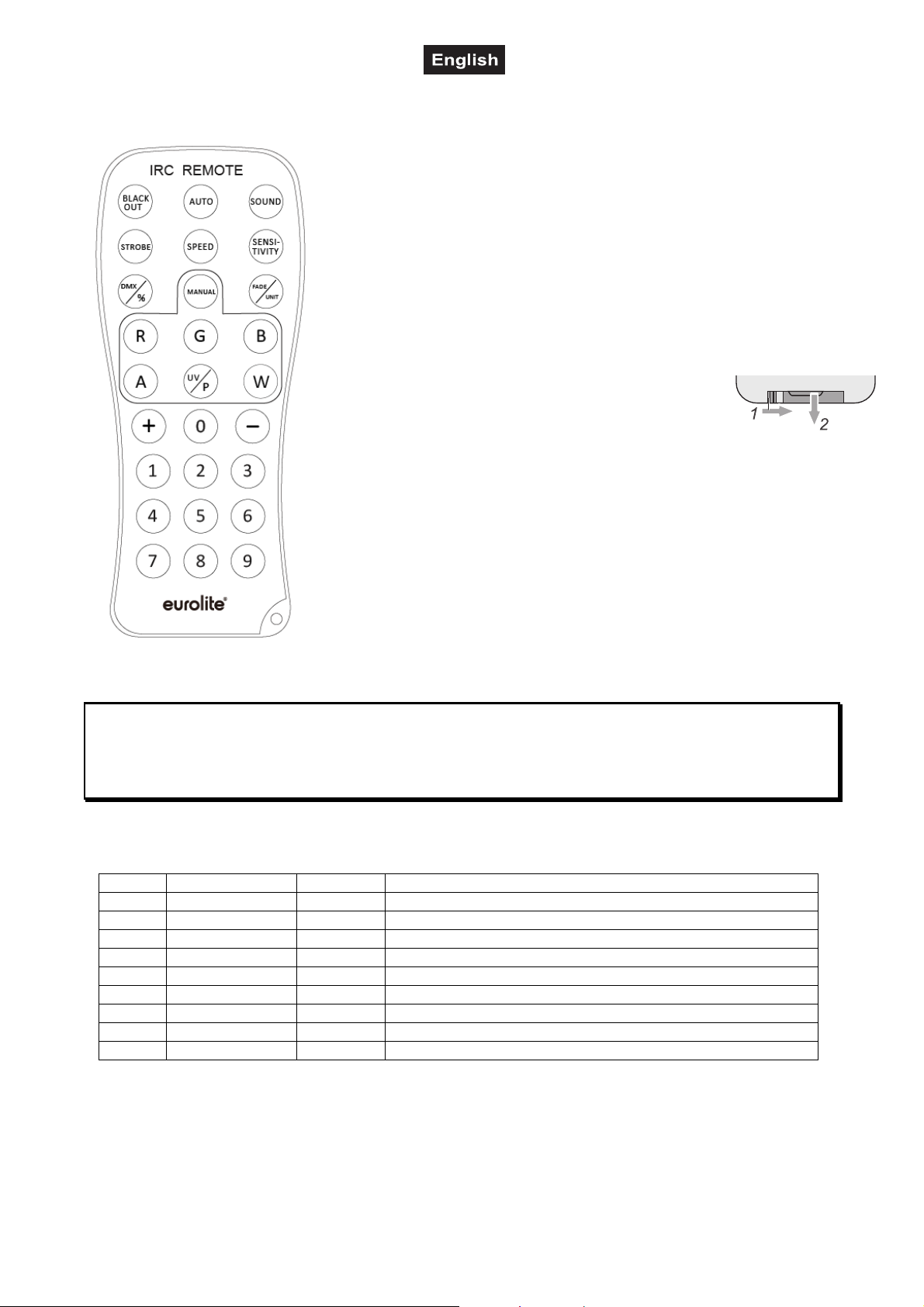

EUROLITE IR-7 remote control ................................................................................................................... 28
CLEANING AND MAINTENANCE ................................................................................................................. 29
Replacing the fuse ....................................................................................................................................... 29
TECHNICAL SPECIFICATIONS ..................................................................................................................... 30
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de
51916501
2/32
00106935, Version 1.1
Page 3
GerätvorFeuchtigkeitundNässeschützen!
NiemalsdasGerätöffnen!
ACHTUNG!
BEDIENUNGSANLEITUNG
LED Z-PAR RGBW 4x10W
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen EUROLITE LED Z-PAR RGBW 4x10W entschieden haben. Wenn
Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben
werden.
Nehmen Sie den LED Z-PAR RGBW 4x10W aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
SeienSiebesondersvorsichtigbeimUmgangmitgefährlicherNetzspannung.BeidieserSpannungkönnenSieeinenlebensgefährlichenelektrischenSchlagerhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!
3/32
00106935, Version 1.1
Page 4
GESUNDHEITSRISIKO!
BlickenSieniemalsdirektindieLichtquelle,dabeiempfindlichenMenschenu.U.
epileptischeAnfälleausgelöstwerdenkönnen(giltbesondersfürEpileptiker)!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
4/32
00106935, Version 1.1
Page 5
---m
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen
lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und
wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc.
vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen
zwischen Lichtaustritt und der zu beleuchteten Fläche darf den angegebenen Wert nicht unterschreiten!
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten,
muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterhalb des Montageortes abgesperrt ist.
Das Gerät ist immer mit einem geeigneten Sicherungsseil zu sichern.
Die maximale Umgebungstemperatur Ta = 45° C darf niemals überschritten werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
5/32
00106935, Version 1.1
Page 6
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden.
WEEE-Richtlinie
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten
Entsorgung einem örtlichen Recyclingbetrieb. Nicht im Hausmüll entsorgen. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde.
GERÄTEBESCHREIBUNG
Features:
LED Z-PAR Spot mit RGBW-Farbmischung
• Bedienbar im Standalone-Modus oder über DMX
• DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich
• 4 oder 9 DMX-Kanäle wählbar
• Musiksteuerung über eingebautes Mikrofon
• Mikrofonempfindlichkeit über Control Board einstellbar
• Motorischer Zoom mit 6-29° Abstrahlwinkel
• Funktionen: statische Farben, RGBW-Farbmischung, Auto Modus, Musiksteuerung, interne
Programme, Dimmer und Strobe-Effekte einstellbar über DMX, Master/Slave
• Ausgestattet mit 4x 10-W-LED 4in1 RGBW
• Flickerfreie Projektion
• Arretiermöglichkeit am Montagebügel
• Durch zusätzlichen Standbügel ideal als Floorspot einsetzbar
• Komfortable Adressierung und Einstellung über Control Board mit LED-Anzeige und 4 Bedientasten
• Zusätzliche Steuermöglichkeit über EUROLITE IR-7 Fernsteuerung, im Lieferumfang enthalten
• Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt
• Anschlussfertig über mitgelieferte Kaltgerätenetzleitung mit Schutzkontaktstecker
• Schwarzes Alugehäuse
Geräteübersicht
(1) Gehäuse
(2) Feststellschraube
(3) Standbügel
(4) Montagebügel
(5) Linsen mit LEDs
(6) Infrarotsensor für die
Fernbedienung
6/32
00106935, Version 1.1
Page 7
(7) Spannungsversorgungsausgang
(8) Spannungsversorgungseingang
(9) Sicherungshalter
(10) Fangseilöse
(11) DMX Eingang
(12) DMX Ausgang
(13) Mikrophon
(14) Mode Taste
(15) Up Taste
(16) Down Taste
(17) Enter Taste
(18) LED Display mit Bedienungstasten
INSTALLATION
Überkopfmontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die gesetzlichen und berufsgenossenschaftlichen Bestim mungen zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne
dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
7/32
00106935, Version 1.1
Page 8
WICHTIG! Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies beinhaltet (aber beschränkt sich
nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und
regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals,
die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern
beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen
und/oder zur Beschädigung von Eigentum führen.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit
Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden.
Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!
Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät
NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.
Befestigen Sie das Gerät über einen geeigneten Haken an Ihrem Traversensystem.
Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil.
Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN
1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und
Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3)
ausreichend dimensioniert sein und korrekt angewendet werden.
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von
Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss
sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden!
Hängen Sie das Sicherheitsfangseil in der dafür vorgesehenen Fangsicherung am Gerät ein und führen Sie
es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht
mehr als Sicherungsseil eingesetzt werden.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen
geprüft werden!
8/32
00106935, Version 1.1
Page 9
DMX512-Ansteuerung
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist.
Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem
DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen.
Belegung der XLR-Verbindung:
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers
direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit
anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.
Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden.
Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–)
und Signal (+) ein 120-Ω-Widerstand eingelötet ist.
Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät
gesteuert werden.
An der Rückseite des Gerätes befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die
sich mehrere Geräte miteinander verbinden lassen.
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als
Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät
verbunden werden. Stecken Sie das DMX-Kabel in die OUT-Buchse und verbinden Sie es mit dem INStecker des nächsten Gerätes.
Um den Slave Modus einzustellen, drücken Sie die MODE Taste und wählen Sie Slave Modus. Die so
eingestellten Geräte lassen sich von einem Mastergerät nun steuern.
Siehe weitere Hinweise unter Bedienung
9/32
00106935, Version 1.1
Page 10
Leitung
Pin International
Anschluss ans Netz
Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED Z-PAR RGBW
4x10W den Betrieb auf.
Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP
und DOWN auswählen.
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board und die
EUROLITE IR-7 Fernbedienung oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller
betrieben werden.
Standalone-Modus
Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen.
Trennen Sie dazu das Gerät vom Controller. Bitte beachten Sie die Hinweise im Kapitel Control Board.
Control Board
Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das
vorprogrammierte Programm abspielen oder der DMX-Kanal Modus auswählen.
Drücken Sie die MODE-Taste, so dass sich das Display einschaltet. Durch
Drücken der UP/DOWN-Tasten können Sie sich im Hauptmenü bewegen.
Zur Auswahl des gewünschten Menüpunktes drücken Sie die ENTER-Taste.
Durch Drücken der UP/DOWN-Tasten können Sie die Auswahl verändern.
MODE UP DOWN ENTER
Bestätigen Sie jede Änderung durch Drücken der ENTER-Taste. Der
jeweilige Modus kann durch die MODE-Taste verlassen werden. Die
jeweiligen Funktionen werden im Folgenden beschrieben.
10/32
00106935, Version 1.1
Page 11
Gewünschte Geschwindigkeit einstellen
Mikrofonempfindlichkeit
Steuerung über IR
-
Fernbedienung
Steuerung übe
r IR-Fernbedienung
Auswählen des DMX
-
Kanal
-
Modus
Modus Programm Funktion
Auto
Sond
SPEd
SEnS
SILE
InFr
Addr
SLAV
Colo
Focu
Au-1
Au-2
Au-3
So-1
So-2
So-3
SP 1—SP9
Se 1—Se9
oFF
on
on
oFF
4CH
9CH
Slav
C1 Rot
C2 Grün
C3 Blau
C4 Weiß
C5 Rot + Grün
C6 Grün + Blau
C7 Blau + Weiß
C8 Rot + Weiß
C9 Weiß + Grün
C10 Rot + Blau
C11 Rot + Grün + Blau
C12 Rot + Grün + Weiß
C13 Rot + Blau + Weiß
C14 Grün + Blau + Weiß
C15 Rot + Grün + Blau + Weiß
Ful
1-255 Allmähliche Einstellung eng bis weit
Auto Programme (Master-Modus)
Programm 1
Programm 2
Programm 3
Musikgesteuerter Modus (Master-Modus)
Programm 1
Programm 2
Programm 3
(zunehmend)
Musikgesteuerter Modus
Programm läuft bei Musikpausen oder fehlendem
Bassschlag weiter
Programm läuft bei Musikpausen oder fehlendem
Bassschlag nicht weiter / LEDs gehen aus
:freigeben/aktivieren
:deaktivieren
Einstellen der DMX-Startadresse
d 000-d 512 4-Kanal DMX Modus
d 000-d 512 9-Kanal DMX Modus
Slave-Modus
Farbvoreinstellungen (Master-Modus)
Automatische Einstellung von eng bis weit und von
weit bis eng
11/32
00106935, Version 1.1
Page 12
DMX-GESTEUERTER BETRIEB
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern.
DMX-Modus
Das Gerät verfügt über zwei verschiedene DMX-Kanal-Modi. Über das Control Board können Sie, wie im
Folgenden beschrieben, den DMX-Kanal-Modus definieren.
Adressierung des Geräts
Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert.
Um die Startadresse einzustellen drücken Sie die MODE-Taste bis das Display Addr anzeigt. Drücken Sie
die ENTER-Taste zur Bestätigung.
Wählen Sie den gewünschten DMX Kanal Modus 4CH/9CH und drücken Sie die ENTER-Taste zur
Bestätigung.
Sie können nun die gewünschte Adresse über die UP- oder DOWN-Taste auswählen. Drücken Sie nochmal
die ENTER-Taste zur Bestätigung.
Drücken Sie die MODE-Taste um wieder zum Hauptmenü zu gelangen.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das
Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere
Geräte auf eine Adresse definiert, arbeiten sie synchron.
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie den LED Z-PAR RGBW 4x10W über Ihren
Controller ansteuern.
Bitte beachten Sie:
Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden
keine Daten empfangen, blinkt das Display.
Die Meldung erscheint:
-wenn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt
wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.
12/32
00106935, Version 1.1
Page 13
DMX-Protokoll
Kanal:
Wert:
Funktion:
1
2
4
Kanal:
Wert:
Funktion:
1
2
3
4
5
6
7
8
9
4-Kanal-Modus
Zoom Bewegung
Strobe
3
Farbvoreinstellungen
Programme über
DMX
9-Kanal-Modus
000 - 255 Allmähliche Einstellung von eng bis weit
000 - 009 Keine Funktion
010 - 255 Strobeeffekt mit zunehmender Geschwindigkeit
000 - 009 Keine Funktion
010 - 019 Rot
020 - 029 Grün
030 - 039 Blau
040 - 049 Weiß
050 - 059 Rot + Grün
060 - 069 Grün + Blau
070 - 079 Blau + Weiß
080 - 089 Rot + Weiß
090 - 099 Weiß + Grün
100 - 109 Rot + Blau
110 - 119 Rot + Grün + Blau
120 - 129 Rot + Grün + Weiß
130 - 139 Rot + Blau + Weiß
140 - 149 Grün + Blau + Weiß
150 - 159 Rot +Grün + Blau + Weiß
160 - 255 Farbkombinationen mit zunehmender Geschwindigkeit
000 - 009 Keine Funktion
010 - 119 Auto-Modus über DMX
120 - 255 Musikgesteuerter Modus über DMX
Zoom Bewegung
Geschwindigkeit
Zoom Bewegung
Dimmer
Strobe
Programme über
DMX
000 - 255 Allmähliche Einstellung von eng bis weit
000 - 255
Geschwindigkeit maximal zu minimal
000 - 255 Dimmer
000 - 009 Keine Funktion
010 - 255 Strobeeffekt mit zunehmender Geschwindigkeit
000 - 255 Rot
000 - 255 Grün
000 - 255 Blau
000 - 255 Weiß
000 - 009 Keine Funktion
010 - 119 Auto-Modus über DMX mit zunehmender Geschwindigkeit
120 - 255
Musikgesteuerter Modus über DMX mit zunehmender
Geschwindigkeit
13/32
00106935, Version 1.1
Page 14
Nr. Taste (Schritt 1)
Schritt 2
Beschreibung
1 BLACKOUT
2 AUTO
+/-
3 SOUND
+/-
4 STROBE
+/-
5 SPEED
+/-
6 SENSITIVITY
+/-
7 DMX/%
8 MANUAL
R/G/B/W
+/-
Fernbedienung EUROLITE IR-7
1 Das Gerät muss für die Ansteuerung per Fernbedienung
aktiviert werden. Unter Menüpunkt InFr, drücken Sie die
ENTER-Taste zur Aktivierungs-Bestätigung.
2 Halten Sie beim Betätigen einer Taste die Fernbedienung
immer in Richtung des Sensors auf der Gerätevorderseite.
Zwischen der Fernbedienung und dem Sensor muss
Sichtverbindung bestehen.
3 Die Fernbedienung wird mit eingesetzter Batterie geliefert.
Damit die Batterie während der Lagerung nicht entladen werden
kann, befindet sich eine Isolierfolie zwischen der Batterie und
den Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die
Folie auf der Rückseite der
Fernbedienung aus dem Batteriehalter
heraus. Anderenfalls ist die
Fernbedienung nicht funktionstüchtig.
4 Lässt die Reichweite der Fernbedienung
nach (maximal 10 m) ist die Batterie verbraucht und muss
auswechselt werden. Drücken Sie dazu auf der Rückseite der
Fernbedienung den kleinen Riegel mit der Kerbe nach rechts
drücken und ziehen Sie gleichzeitig den Batteriehalter heraus.
Für den Betrieb der Fernbedienung wird eine 3-V-Knopfzelle
Typ CR 2025 benötigt. Achten Sie beim Einsetzen darauf, dass
der Pluspol der Knopfzelle im Halter nach oben zeigt.
ACHTUNG!
Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Nur durch denselben Typ ersetzen.
Alte und verbrauchte Batterien bitte fachgerecht entsorgen. Diese gehören nicht in den Hausmüll!
Blackout
Interne Programme
Musikgesteuerte Interne Programme
Strobe-Effekt - verfügbar für AUTO / SOUND Programme
Gewünschte Geschwindigkeit für AUTO / SOUND Programme
Mikrofonempfindlichkeit
Schaltet den DMX Modus am Gerät ein
Wählen Sie die Gewünschte Farbe nach Farbtaste:
Schaltet statische Farben durch
14/32
00106935, Version 1.1
Page 15
VorWartungsarbeitenunbedingtallpoligvomNetztrennen!
LEBENSGEFAHR!
REINIGUNG UND WARTUNG
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-
dreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
15/32
00106935, Version 1.1
Page 16
Zubehör:
Best.
-
Nr.
TECHNISCHE DATEN
Spannungsversorgung: 100-240 V AC, 50/60 Hz ~
Gesamtanschlusswert: 35 W
Anzahl der DMX-Kanäle: 4/9
DMX 512-Anschluss: 3-pol. XLR
Musiksteuerung: über eingebautes Mikrofon
Maximale Umgebungstemperatur Ta: 45° C
Max.Leuchtentemperatur im Beharrungszustand TC: 55° C
Mindestabstand zu entflammbaren Oberflächen: 0,5 m
Mindestabstand zum angestrahlten Objekt: 0,1 m
Sicherung: F 1 A, 250V
LED-Typ: 10-W-LED 4in1 RGBW
Anzahl der LEDs: 4
Abstrahlwinkel: 6-29°
Maße (LxBxH): 275 x 180 x 250 mm
Durchmesser: 130 mm
Gewicht: 2,2 kg
EUROLITE IR-7 Fernbedienung Best.-Nr. 50530561
EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856
EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858
EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310
EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz Best.-Nr. 58010342
EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H
PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. 30227810
SOMMER CABLE DMX Kabel XLR 3pol 3m sw Hicon Best.-Nr. 30307457
SOMMER CABLE DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. 3030746Z
OMNITRONIC Kaltgeräte Verlängerung 3x1,0 3m sw Best.-Nr. 30235201
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
26.06.2018 ©
16/32
00106935, Version 1.1
Page 17
CAUTION!
Keepthisdeviceawayfromrainandmoisture!
Neveropenthehousing!
USER MANUAL
LED Z-PAR RGBW 4x10W
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen a EUROLITE LED Z-PAR RGBW 4x10W. If you follow the instructions given in
this manual, we are sure that you will enjoy this device for a long period of time.
Unpack your LED Z-PAR RGBW 4x10W.
SAFETY INSTRUCTIONS
CAUTION!
Becarefulwithyouroperations.Withadangerousvoltageyoucansufferadangerous
electricshockwhentouchingthewires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
will not accept liability for any resulting defects or problems.
17/32
00106935, Version 1.1
Page 18
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug last. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
HEALTHHAZARD!
Neverlookdirectlyintothelightsource,assensitivepersonsmaysufferan
epilepticshock(especiallymeantforepileptics)!
Keep away children and amateurs!
Never leave this device running unattended.
OPERATING DETERMINATIONS
This device is a lighting effect for creating decorative effects. This product is allowed to be operated with an
alternating voltage of 100-240 V, 50/60 Hz and was designed for indoor use only.
This device is designed for professional use, e.g. on stages, in discotheques, theatres etc.
Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the
device will serve you for a long time without defects.
18/32
00106935, Version 1.1
Page 19
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet
and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be
saturated with an amount of smoke that the visibility will always be more than 10 meters.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the
device during thunderstorms.
The symbol
---m
determines the minimum distance from lighted objects. The minimum distance
between light-output and the illuminated surface must be more than the given value.
This device is only allowed for an installation via the mounting bracket. In order to safeguard sufficient
ventilation, leave 50 cm of free space around the device.
The housing must never touch surrounding surfaces or objects.
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
fixture.
Always fix the fixture with an appropriate safety bond.
The maximum ambient temperature Ta = 45° C must never be exceeded.
Operate the device only after having become familiarized with its functions. Do not permit operation by
persons not qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported. Make sure that you pack the device in
the original state.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, crash etc.
WEEE Directive
When to be definitively put out of operation, take the unit(s) to a local recycling plant for a disposal
which is not harmful to the environment. Do not dispose of as municipal waste. Contact your retailer or
local authorities for more information.
19/32
00106935, Version 1.1
Page 20
DESCRIPTION OF THE DEVICE
Features
LED Z-PAR spot with RGBW color mixing
• Operable in stand-alone mode or via DMX
• DMX512 control possible via any commercial DMX controller
• 4 or 9 DMX channels selectable
• Sound-control via built-in microphone
• Adjustable microphone sensitivity via control board
• Motorized zoom with 6-29° beam angle
• Functions: Static colors, RGBW color blend, auto mode, sound control, internal programs, dimmer
and strobe settings via DMX, Master/Slave
• Equipped with 4x 10 W LED 4in1 RGBW
• Flicker-free projection
• Locking possibility at the mounting bracket
• Ideal as floor spot via additional bracket
• Comfortable addressing and setting via control board with LED display and four operating buttons
• Additional controlling possibility via the EUROLITE IR-7 remote control, included in delivery
• Switch-mode power supply for operation between 100 and 240 volts
• Ready for connection via included IEC power cord with safety power plug
• Black alu housing
Overview:
(1) Housing
(2) Fixation screw
(3) Floor stand
(4) Mounting bracket
(5) Lenses with LEDs
(6) Infrared sensor for the
remote control
20/32
00106935, Version 1.1
Page 21
(7) Power out
(8) Power supply
(9) Fuse holder
(10) Safety rope
(11) DMX in
(12) DMX out
(13) Microphone
(14) Mode button
(15) Up button
(16) Down button
(17) Enter button
(18) LED display with operating buttons
INSTALLATION
Overhead rigging
DANGER TO LIFE!
Please consider the valid standards and national regulation during the installation!
The installation must only be carried out by an authorized dealer!
The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for
1 hour without any harming deformation.
The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net.
This secondary safety attachment must be constructed in a way that no part of the installation can fall down
if the main attachment fails.
When rigging, derigging or servicing the device staying in the area below the installation place, on bridges,
under high working places and other endangered areas is forbidden.
The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert before taking into operation for the first time and after changes before taking into operation another
time.
The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert after every four year in the course of an acceptance test.
The operator has to make sure that safety-relating and machine-technical installations are approved by a
skilled person once a year.
The device should be installed outside areas where persons may walk by or be seated.
21/32
00106935, Version 1.1
Page 22
IMPORTANT! Overhead rigging requires extensive experience, including (but not limited to) calculating
working load limits, installation material being used, and periodic safety inspection of all installation material
and the device. If you lack these qualifications, do not attempt the installation yourself, but instead use a
professional structural rigger. Improper installation can result in bodily injury and or damage to property.
The device has to be installed out of the reach of people.
If the device shall be lowered from the ceiling or high joists, professional trussing systems have to be used.
The device must never be fixed swinging freely in the room.
Caution: Devices in hanging installations may cause severe injuries when crashing down! If you have
doubts concerning the safety of a possible installation, do NOT install the device!
Before rigging make sure that the installation area can hold a minimum point load of 10 times the device's
weight.
Mount the device to your trussing system using an appropriate clamp.
For overhead use, always install an appropriate safety bond.
You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN
1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently
dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1,
BGI 810-3).
Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be
followed that this manual can only give in part. The operator must therefore inform himself on the current
safety instructions and consider them.
The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety
precautions!
Pull the safety bond through the attachment eyelet and over the trussing system or a safe fixation spot.
Insert the end in the quick link and tighten the safety screw.
The maximum drop distance must never exceed 20 cm.
A safety rope which already held the strain of a crash or which is defective must not be used again.
DANGER TO LIFE!
Before taking into operation for the first time, the installation has to be approved by an expert!
DMX512 control
The wires must not come into contact with each other, otherwise
the devices will not work at all, or will not work properly.
Please note, the starting address depends upon which controller is being used.
Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture
or one fixture with another.
22/32
00106935, Version 1.1
Page 23
Occupation of the XLR connection:
Cable
Pin International
If you are using controllers with this occupation, you can connect the DMX output of the controller directly
with the DMX input of the first device in the DMX chain. If you wish to connect DMX controllers with other
XLR outputs, you need to use adapter cables.
Building a serial DMX chain:
Connect the DMX output of the first device in the DMX chain with the DMX input of the next device. Always
connect one output with the input of the next device until all devices are connected.
Caution: At the last fixture, the DMX cable has to be terminated. Plug the terminator with a 120 Ω resistor
between Signal (–) and Signal (+) in the DMX output of the last fixture.
Master/Slave operation
The master/slave operation enables that several devices can be synchronized and controlled by one master
device.
On the rear panel of the device you can find an XLR jack and an XLR plug, which can be used for
connecting several devices.
Choose the device which is to control the effects. This device then works as master device and controls all
other slave devices, which are to be connected to the master device via a DMX-cable. Connect the OUT jack
with the IN plug of the next device.
Press the MODE button to select the SLAVE mode. The devices set in this manner can now be controlled by
the master unit.
Please see further instructions under Operation.
Connection with the mains
Connect the device to the mains with the enclosed power supply cable.
The occupation of the connection-cables is as follows:
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected!
If the device will be directly connected with the local power supply network, a disconnection switch with a
minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.
The device must only be connected with an electric installation carried out in compliance with the IECstandards. The electric installation must be equipped with a Residual Current Device (RCD) with a maximum
fault current of 30 mA.
Lighting effects must not be connected to dimming-packs.
23/32
00106935, Version 1.1
Page 24
OPERATION
After you connected the spot to the mains, the EUROLITE LED Z-PAR RGBW 4x10W starts running.
The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN.
The device has two operating modes. It can be operated in stand-alone mode via the control board and the
remote control or in DMX-controlled mode via any commercial DMX controller.
Stand-alone mode
In the stand-alone mode, the device can be used without controller.
Disconnect the device from the controller. Please refer to the instructions under chapter Control Board.
Control Board
The Control Board offers several features: you can easily set the starting address, run the pre-programmed
program or select a DMX channel mode.
The main menu is accessed by pressing MODE until the display is lit. Browse
through the menu by pressing UP or DOWN. Press ENTER in order to select the
desired menu. You can change the selection by pressing UP or DOWN. Press
MODE UP DOWN ENTER
ENTER in order to confirm. You can leave every mode by pressing MODE. The
functions provided are described in the following sections.
24/32
00106935, Version 1.1
Page 25
Select the desi
red speed
Microphone sensitivity
Control via IR remote
Control via IR remote
Setting DMX channel mode
Mode Program Description
Auto
Sond
SPEd
SEnS
SILE
InFr
Addr
SLAV
Colo
Au-1
Au-2
Au-3
So-1
So-2
So-3
SP 1—SP9
Se 1—Se9
OFF
ON
ON
OFF
4CH
9CH
Slav
C1 Red
C2 Green
C3 Blue
C4 White
C5 Red + Green
C6 Green + Blue
C7 Blue + White
C8 Red + White
C9 White + Green
C10 Red + Blue
C11 Red +Green + Blue
C12 Red +Green + White
C13 Red + Blue + White
C14 Green + Blue + White
C15 Red +Green + Blue + White
Auto programs (Master mode)
Program 1
Program 2
Program 3
Sound controlled mode (Master mode)
Program 1
Program 2
Program 3
(increasing)
Sound controlled mode (increasing)
Program continues automatically during periods
without music or bass-beat
Program does not automatically continue during
periods without music or bass-beat / LEDs turn off
:enable
:disenable
DMX address setting
d 000~d 512 4 channels DMX mode
d 000~d 51 9 channels DMX mode
Slave
Color presets (Master-Mode)
Focu
Ful Zoom adjustment from near to far
1-255
Automatic adjustment from near to far and from far
to near
25/32
00106935, Version 1.1
Page 26
DMX-CONTROLLED OPERATION
You can control the devices individually via your DMX-controller.
DMX-Mode
The device has two different DMX channel modes. The Control Board allows you, as described below, to
assign the DMX channel mode.
Addressing
The Control Board allows you to assign the DMX fixture address, which is defined as the first channel from
which the device will respond to the controller.
Press the MODE button until the display shows Addr. Press ENTER to confirm.
Select the desired DMX Channel Mode 4CH/9CH and again press ENTER to confirm.
You can now set the desired address via the UP or DOWN buttons. Press ENTER once again to confirm.
Press the MODE button in order to return to the main menu.
Please, be sure that you don’t have any overlapping channels in order to control each device correctly and
independently from any other fixture on the DMX-chain.
If several devices are addressed similarly, they will work synchronically.
Controlling:
After having addressed the LED Z-PAR RGBW 4x10W, you may now start operating it via your lighting
controller.
Note:
After switching on, the device will automatically detect whether DMX 512 data is received or not. If there is
no data received, the display will flash.
This situation can occur if:
- the XLR plug (cable with DMX signal from controller) is not connected with the input of the device.
- the controller is switched off or defective, if the cable or connector is defective or the signal wires are swap
in the input connector.
26/32
00106935, Version 1.1
Page 27
DMX protocol
Kanal:
Wert:
Funktion:
1
2
4
Kanal:
Wert:
Funktion:
1
2
3
4
5
6
7
8
9
4-channel mode
Zoom-movement
Strobe
3
Color Presets
Programs via DMX
9-channel mode
000 - 255 Zoom adjustment from near to far
000 - 009 No function
010 - 255 Strobe with increasing speed
000 - 009 No function
010 - 019 Red
020 - 029 Green
030 - 039 Blue
040 - 049 White
050 - 059 Red + Green
060 - 069 Green + Blue
070 - 079 Blue + White
080 - 089 Red + White
090 - 099 White + Green
100 - 109 Red + Blue
110 - 119 Red+ Green + Blue
120 - 129 Red + Green + White
130 - 139 Red + Blue + White
140 - 149 Green + Blue + White
150 - 159 Red +Green + Blue + White
160 - 255 Color combination with increasing speed
000 - 009 No function
010 - 119 Auto mode via DMX with increasing speed
120 - 255 Sound mode via DMX with increasing speed
Zoom-movement
Speed zoom
movement
Dimmer
Strobe
Programs via DMX
000 - 255 Zoom adjustment from near to far
000 - 255
Speed adjustment max to min
000 - 255 Dimming
000 - 009 No function
010 - 255 Strobe with increasing speed
000 - 255 Red
000 - 255 Green
000 - 255 Blue
000 - 255 White
000 - 009 No function
010 - 119 Auto mode via DMX with increasing speed
120 - 255 Sound mode via DMX with increasing speed
27/32
00106935, Version 1.1
Page 28
EUROLITE IR-7 remote control
No. Key (Step 1)
Step 2
Description
1 BLACKOUT
2 AUTO
+/-
3 SOUND
+/-
4 STROBE
+/-
5 SPEED
+/-
6 SENSITIVITY
+/-
7 DMX/%
8 MANUAL
R/G/B/
W
+/-
1
The device must be activated for remote control. For this,
under menu item InFr, press the ENTER button to confirm
activation.
2
When actuating a button, always hold the remote control in
the direction of the sensor. There must be visual connection
between the remote control and the sensor.
3
The remote control is supplied with a battery inserted. An
insulating foil between the battery and the battery contacts
prevents the battery from being discharged during storage.
Prior to the first operation remove the foil from the battery
support on the rear side of the remote
control. Otherwise operation of the remote
control is not possible.
4
If the range of the remote control decreases
(10 meters as a maximum), replace the battery. For this
purpose, on the rear side of the remote control press the
small bar with the groove to the right and at the same time
remove the battery support. For operation, one 3 V button
cell type CR 2025 is required. When inserting, pay attention
that the positive pole of the button cell shows upwards in the
support.
CAUTION!
Danger of explosion when battery is replaced improperly. Only replace by the same type.
Please dispose of old and used batteries properly. Batteries are hazardous waste and should
not be disposed of with regular domestic waste!
Blackout
Internal programs
Sound controlled internal programs
Strobe effect - available for AUTO / SOUND programs
Select the desired speed for AUTO / SOUND programs
Microphone sensitivity
Enables DMX mode on the device
Choose the desired color via the buttons:
Switches static colors
28/32
00106935, Version 1.1
Page 29
Disconnectfrommainsbeforestartingmaintenanceoperation!
DANGERTOLIFE!
CLEANING AND MAINTENANCE
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers.
Replacing the fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.
Before replacing the fuse, unplug mains lead.
Procedure:
Step 1: Open the fuse-holder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuse-holder.
Step 3: Install the new fuse in the fuse-holder.
Step 4: Replace the fuse-holder in the housing.
Should you need any spare parts, please use genuine parts.
If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer.
Should you have further questions, please contact your dealer.
29/32
00106935, Version 1.1
Page 30
Accessories:
No.
TECHNICAL SPECIFICATIONS
Power supply: 100-240 V AC, 50/60 Hz ~
Power consumption: 35 W
DMX-control-channels: 4/9
DMX-512-connection: 3-pin XLR
Sound-control: via built-in microphone
Maximum ambient temperature Ta: 45° C
Maximum housing temperature TC: 55° C
Min.distance from flammable surfaces: 0.5 m
Min.distance to lighted object: 0.1 m
Fuse: F 1 A, 250V
LED type: 10 W LED 4in1 RGBW
Number of LEDs: 4
Beam angle: 6-29°
Dimensions (LxWxH): 275 x 180 x 250 mm
Weight: 2.2 kg
EUROLITE IR-7 Remote control No. 50530561
EUROLITE TPC-10 Coupler, silver No. 59006856
EUROLITE TPC-10 Coupler, black No. 59006858
EUROLITE Safety bond A 3x600mm up to 5kg, silver No. 58010310
EUROLITE Safety bond A 3x600mm up to 5kg, black No. 58010342
EUROLITE DMX cable XLR 3pin 3m bk No. 3022785H
PSSO DMX cable XLR 3pin 3m bk Neutrik No. 30227810
SOMMER CABLE DMX cable XLR 3pin 3m bk Hicon No. 30307457
SOMMER CABLE DMX cable XLR 3pin 3m bk Neutrik No. 3030746Z
OMNITRONIC IEC extension 3x1.0 3m bk No. 30235201
Please note: All information is subject to change without prior notice. 26.06.2018 ©
30/32
00106935, Version 1.1
Page 31
Page 32
Eurolite is a brand of Steinigke Showtechnic GmbH Andreas
-
Bauer
-
Str. 5 97297 Waldbüttelbrunn Germany
D00106935.doc Version 1.0 Publ. 26/06/2018
Loading...
