Eurocom Shark 3 User Manual [en, de, es, fr, it]

Introduction (English)

This Concise User’s Guide introduces the main features
of your computer. The English version of this guide be­gins on page 1. The expanded User’s Manual is on the
Device Drivers & Utilities + User’s Manual disc.

Einführung (Deutsch)

Dieses Ausführliche Benutzerhandbuch führt Sie in die
Hauptfunktionen des Computers ein. Die deutsche Ver­sion des Handbuchs beginnt auf Seite 31. Das erweiterte
Benutzerhandbuch finden Sie auf der Disc für die Gerä­tetreiber und Hilfsprogramme (Disc Device Drivers &
Utilities + User's Manual).

Présentation (Français)

Ce Guide Utilisateur Concis présente les fonctionnalités
principales de votre ordinateur. La version française de
ce guide commence à la page 61. Le Manuel de l'Utilisa-

teur étendu se trouve sur le disque de Pilotes & Utili­taires + Manuel de l'Utilisateur (disque Device Drivers
& Utilities + User's Manual).

Introducción (Español)

Esta Guía del Usuario Concisa le presenta las caracterís­ticas principales de su ordenador. La versión española de
esta guía comienza en la página 91. El Manual del usua-

rio completo se encuentra en el disco de Controladores
del dispositivo y Utilidades + Manual del usuario (disco
Device Drivers & Utilities + User's Manual).

Introduzione (Italiano)

La presente Guida Rapida per l'Utente introduce le carat­teristiche principali del computer. La versione italiana di
questa guida inizia da pagina 121. Il Manuale utente
completo si trova nel disco contenente driver e utilità +

Manuale utente (disco Device Drivers & Utilities +
User's Manual).

I

Contents

About this Concise User Guide ......................................................... 1

System Startup ................................................................................... 3

RAID Setup ....................................................................................... 5

System Map: Front View with LCD Panel Open (Models A & C) ...8

System Map: Front View with LCD Panel Open (Model B) ............9

LED Indicators ................................................................................. 10

Keyboard .......................................................................................... 11

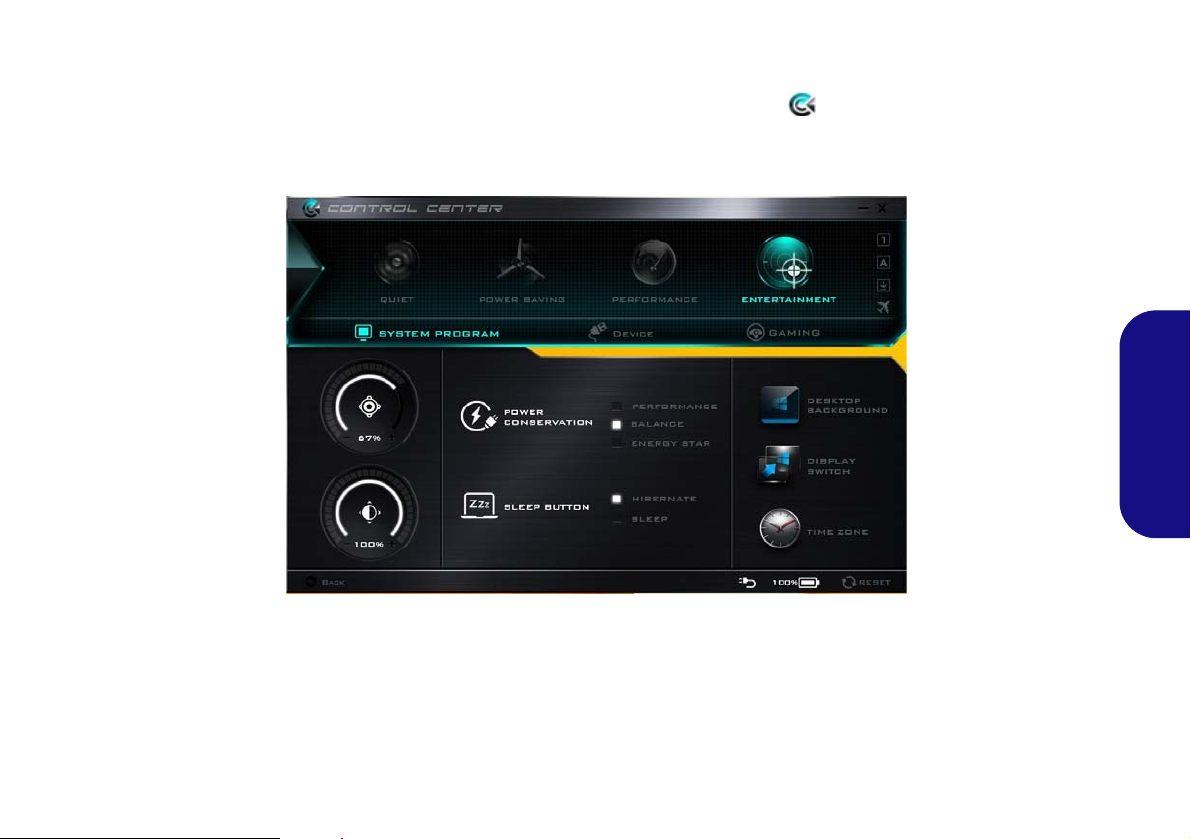

Control Center ................................................................................. 13

System Map: Front, Left, Right & Rear Views (Models A & C) .... 16

System Map: Front, Left, Right & Rear Views (Model B) .............17

System Map: Bottom View ............................................................. 18

Windows 8.1 Control Panel .............................................................19

Windows 8.1 Start Screen & Desktop ............................................. 19

Apps & Tiles .............. ............... .............. ............... ............... ........... 20

Charms Bar ...................................................................................... 20

Video Features ................................................................................. 21

Audio Features .................................................................................23

Power Options ................................................................................. 24

Driver Installation ............................................................................ 25

3G Module ....................................................................................... 26

Troubleshooting ............................................................................... 27

Specifications ................................................................................... 28

Inhalt

Über das Ausführliche Benutzerhandbuch ......................................31

Schnellstart .......................................................................................33

RAID Setup ...................................................................................... 35

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm (Modelle A & C) ..................................................38

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm (Modell B) ...........................................................39

LED-Anzeigen ................................................................................. 40

Tastatur ............................................................................................ 41

Funktionstasten ................................................................................ 42

Control Center (Steuerzentrum) ....................................................... 43

Systemübersicht: Ansicht von vorne, links, rechts und hinten

(Modelle A & C) ..............................................................................46

Systemübersicht: Ansicht von vorne, links, rechts und hinten

(Modell B) ........................................................................................ 47

Systemübersicht: Ansicht von unten ................................................ 48

Windows 8.1 Systemsteuerung ........................................................49

Windows 8.1 Start-Bildschirm und Desktop ................................... 49

Apps und Kacheln ............................................................................50

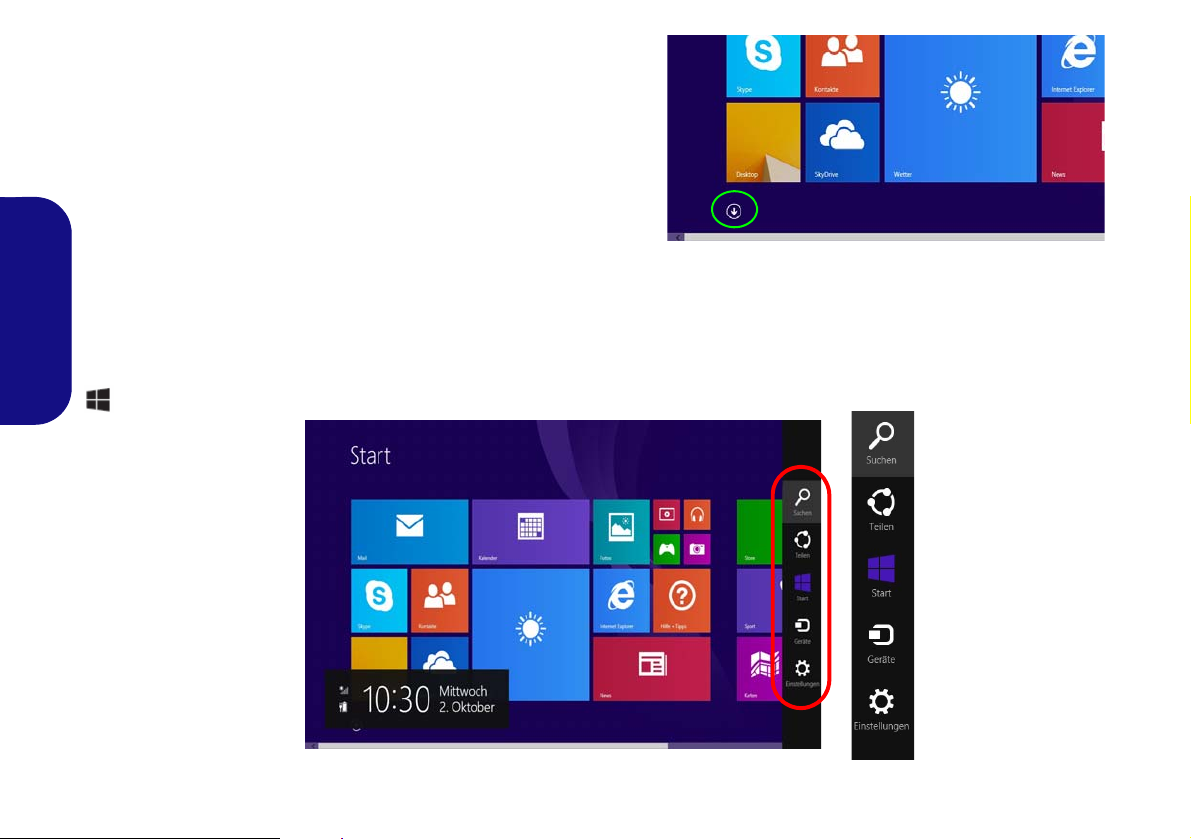

Charms-Leiste .................................................................................. 50

Grafikfunktionen .............................................................................. 51

Audiofunktionen .............................................................................. 53

Energieoptionen ............................................................................... 54

Installation der Treiber ..................................................................... 55

3G-Modul .........................................................................................56

Fehlerbehebung ................................................................................ 57

Technische Daten .............................................................................58

II

Sommaire

A propos de ce Guide Utilisateur Concis ......................................... 61

Guide de démarrage rapide .............................................................. 63

Configuration RAID ........................................................................ 65

Carte du système: Vue de face avec l’écran LCD ouvert

(Modèles A & C) .............................................................................68

Carte du système: Vue de face avec l’écran LCD ouvert

(Modèle B) .......................................................................................69

lndicateurs LED ............................................................................... 70

Boutons Hot-Key & Clavier ............................................................ 70

Clavier .............................................................................................. 71

Touches fonction ............................................................................. 72

Control Center (Centre de contrôle) ................................................73

Carte du système: Vues de face, gauche, droite, arrière & dessous

(Modèles A & C) .............................................................................76

Carte du système: Vues de face, gauche, droite, arrière & dessous

(Modèle B) .......................................................................................77

Carte du système: Vue d’en dessous ................................................ 78

Panneau de Configuration de Windows 8.1 ..................................... 79

Écran d'accueil & bureau de Windows 8.1 ......................................79

Applications et Vignettes .................................................................80

Barre des charmes ............................................................................80

Caractéristiques vidéo ......................................................................81

Caractéristiques audio ......................................................................83

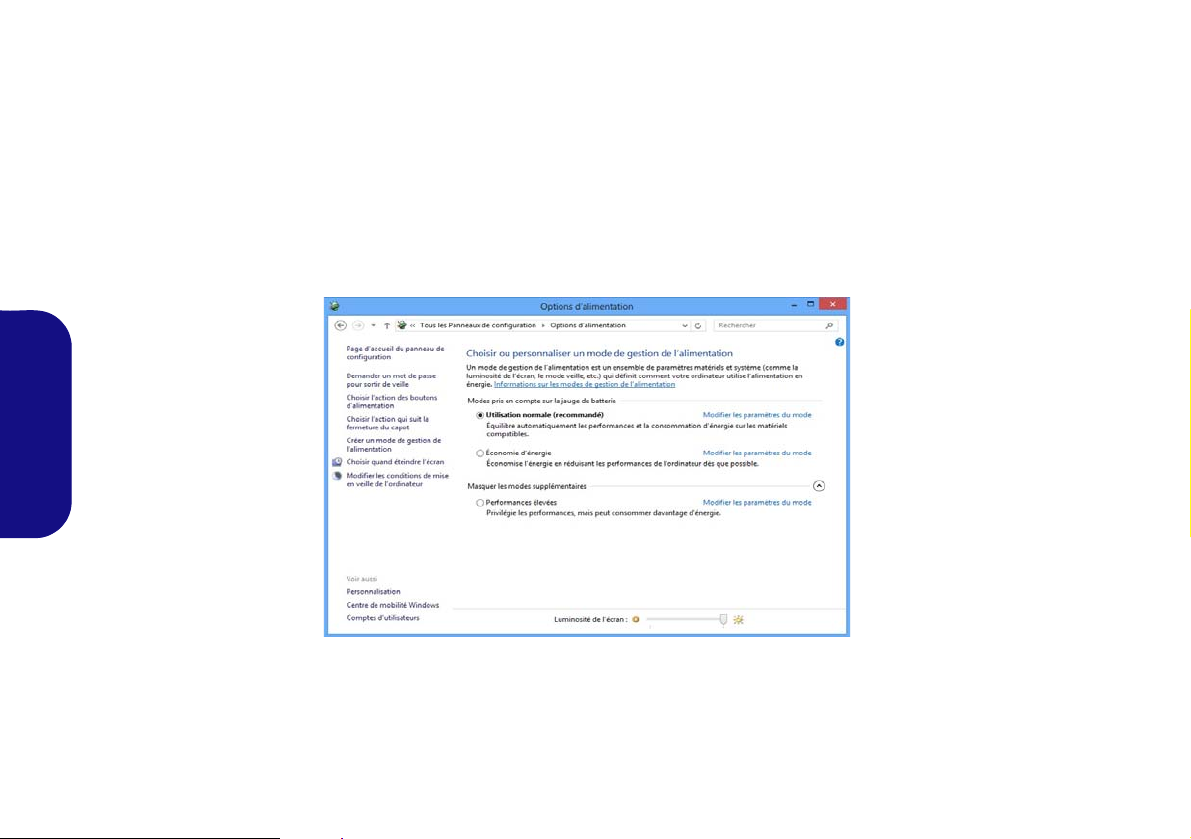

Options d’alimentation ....................................................................84

Installation du pilote ........................................................................85

Module 3G ....................................................................................... 86

Dépannage ....................................................................................... 87

Spécifications ................................................................................... 88

Contenidos

Acerca de esta Guía del Usuario Concisa ........................................91

Guía rápida para empezar ................................................................93

Configuración RAID ........................................................................ 95

Mapa del sistema: Vista frontal con panel LCD abierto

(Modelos A & C) ............................................................................98

Mapa del sistema: Vista frontal con panel LCD abierto

(Modelo B) .......................................................................................99

Indicadores LED ............................................................................ 100

Teclado ........................................................................................... 101

Control Center (Centro de control) ................................................103

Mapa del sistema: Vistas frontal, izquierda, derecha y posterior (Mod-

elos A & C) .................................................................................... 106

Mapa del sistema: Vistas frontal, izquierda, derecha y posterior (Mod-

elo B) .............................................................................................. 107

Mapa del sistema: Vista inferior ....................................................108

Panel de Control de Windows 8.1 .................................................109

Pantalla Inicio y escritorio de Windows 8.1 .................................. 109

Apps y Mosaicos ............................................................................110

Barra Charms .................................................................................110

Parámetros de vídeo .......................................................................111

Características de audio .................................................................113

Opciones de energía .......................................................................114

Módulo 3G .....................................................................................115

Instalación de controladores ..........................................................116

Solución de problemas ...................................................................117

Especificaciones ............................................................................. 118

III

Sommario

Informazioni su questa guida rapida ..............................................121

Guida di avvio rapido ....................................................................123

Configurazione RAID ....................................................................125

Descrizione del sistema: Vista anteriore con pannello LCD aperto

(Modelli A & C) ............................................................................128

Descrizione del sistema: Vista anteriore con pannello LCD aperto

(Modello B) ................................................................................... 129

Indicatori LED ............................................................................... 130

Tastiera .......................................................................................... 131

Tasti funzione ................................................................................132

Control Center (Centro di controllo) .............................................133

Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore

(Modelli A & C) ............................................................................136

Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore

(Modello B) ................................................................................... 137

Descrizione del sistema: Vista inferiore ........................................ 138

Pannello di controllo di Windows 8.1 ...........................................139

Schermata Start e Desktop di Windows 8.1 ..................................139

App & Titoli .................................................................................. 140

Charms Bar .................................................................................... 140

Funzioni video ...............................................................................141

Funzionalità audio ......................................................................... 143

Opzioni risparmio energia ............................................................. 144

Modulo 3G .....................................................................................145

Installazione driver ........................................................................146

Risoluzione dei problemi ...............................................................147

Specifiche tecniche ........................................................................148

IV

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1.This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the
expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Man­ual on the Device Drivers & Utilities + User’s Manual disc.

© February 2014

Trademarks

Intel and Intel Core are trademarks/registered trademarks of Intel Corporation.

English

1

Instructions for Care and Operation



Battery Disposal & Caution

The product that you have purchased contains a recharg eable
battery. The battery is recyclable. At the end of its useful life, un­der various state and local laws, it may be illegal to dispose of
this battery into the municipal waste stream. Check with your lo­cal solid waste officials for details in your area for recycling op­tions or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace
only with the same or equivalent type recommended by the
manufacturer. Discard used battery according to the manufac­turer’s instructions.

The computer is quite rugged, but it can be damaged. To prevent this,
follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the case and the

components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and power supply

away from any kind of heating element. This is an electrical appliance. If
water or any other liquid gets into it, the computer could be badly dam­aged.

• Avoid interference . Keep the computer away from high capacity trans-

English

formers, electric motors, and other strong magnetic fields. These can hin­der proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut the com-

puter down properly and don’t forget to save yo ur work. Remember to
periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may violate
your warranty and expose you and the computer to electric shock. Re­fer all servicing to authorized service personnel. Unplug the computer
from the power supply. Then refer servicing to qualified service per­sonnel under any of the following conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the operating
instructions.

• If the computer has been dropped or damaged (do not touch the poisonou s
liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming fro m your computer.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual. Do not dis-

• Do not continue to use a battery that has been dropped, or that appears

2

pose of batteries in a fire. They may explode. Check with local codes for
possible special disposal instructions.

damaged (e.g. bent or twisted) in any way. Even if the computer continues

to work with a damaged battery in place, it may cause circuit damage,
which may possibly result in fire.

• Make sure that your computer is completely powered off before putting it
into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from any exter­nal power supplies, peripherals and cables (including telephone lines). It is
advisable to also remove your battery in order to prevent accidentally turn­ing the machine on.

• Use a soft clean cloth to clean the computer, but do not apply cleaner
directly to the computer. Do not use volatile (petroleum distillates) or abra­sive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair or replace­ment to your service representative or qualified service personnel.

Polymer Battery Precautions

Note the following information which is specific to polymer batteries
only, and where applicable, this overrides the general battery precau­tion information.

• Polymer batteries may experience a slight expansion or swelling, however
this is part of the battery’s safety mechanism and is not a cause for concern.

• Use proper handling procedures when using polymer batteries. Do not use
polymer batteries in high ambient temperature environments, and do not
store unused batteries for extended periods.

System Startup

135°



Shut Down

Note that you should always shut
your computer down by choosing
the Shut down command in Win-
dows (see below). This will help
prevent hard disk or system prob­lems.

Click Settings in the Charms Bar
(use the Windows Logo Key
+ C key combination to access the
Charms Bar) and choose Shut

down from the Power menu.
Or
Choose Shut down or sign out >

Shut down from the context menu

(use the Windows Logo Key
+ X key combination to access the
context menu).

Figure 1

Opening the Lid/LCD/Com-

puter with AC/DC Adapter

Plugged-In

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Insert the battery and make sure it is locked in
position.

4. Securely attach any peripherals you want to use with
the computer (e.g. keyboard and mouse) to their
ports.

5. Attach the AC/DC adapter to the DC-In jack at the

rear of the computer, then plug the AC power cord
into an outlet, and connect the AC power cord to the
AC/DC adapter

when first setting up the computer, as to
safeguard the computer during shipping the battery
will be locked to not power the system until first
connected to the AC/DC adapter).

6. Use one hand to raise the
viewing angle
other hand (as illustrated in Figure 1) to support the
base of the computer (Note: Never lift the computer
by the lid/LCD).

7. Press the power button to turn the computer “on”.

(make sure you use the adapter

lid/LCD to a comfortable

(do not exceed 135 degrees); use the

English

System Software

Your computer may already come with system
software pre-installed. Where this is not the
case, or where you are re-configuring your com­puter for a different system, you will find this
manual refers to Microsoft Windows 8.1.

3

Model Differences

This notebook series includes three different model types that mainly differ as indicated in the table below. Note that
your model may appear slightly different from those pictured in this manual.

Feature Model A Model B Model C

Display Type

15.6” (39.62cm) HD+/ FHD 17.3” (43.94cm) HD+/ FHD 15.6” (39.62cm) HD+/ FHD

English

3G module Option Not Supported Option

Fingerprint Reader

Module

Illuminated Keyboard

374mm (w) * 250mm (d) *

Dimensions & Weight

2.7kg with ODD and Battery

Option Not Supported Option

No No Y es

16.3 - 42.7mm (h)

413mm (w) * 277.5mm (d) * 17.5

- 44mm (h)

3.2kg with ODD and Battery

Table 1 - Model Differences

374mm (w) * 250mm (d) * 16.7 - 45.8mm

2.7kg with ODD and Battery

(h)

HDD RAID Support

Your hard disk(s) can be set up in AHCI mode or RAID mode (for increased performance or protection). Note that set­ting up your hard disk(s) in RAID mode needs to be done prior to installing the Windows OS (see RAID Setup on

page 5).

4

RAID Setup

You may use your hard disks in combination with Striping
(RAID 0), Mirroring (RAID 1) or Recovery for either
fault tolerance or performance.

RAID Level Description

RAID 0

(at lease two

hard disks

needed)

RAID 1

(at lease two

hard disks

needed)

Identical drives reading and writing data in par­allel to increase performance. RAID 0 imple­ments a striped disk array and the data is
broken into blocks and each block is written to
a separate disk drive.

Identical drives in a mirrored configuration used
to protect data. Should a drive that is part of a
mirrored array fail, the mirrored drive (which
contains identical data) will handle all the data.
When a new replacement drive is installed,
data to the new drive is rebuilt from the mir­rored drive to restore fault tolerance.

Prepare the following before setting up your serial ATA
hard disks in RAID mode:

1. The Microsoft Windows 8.1 OS disc.

2. A hard disk installed in th e P r imary HDD bay.

3. A second (identical) hard disk installed in the Secondary HDD
bay.

4. The Device Drivers & Utilities + User’s Manual disc.

5. A USB flash drive.

6. An operable computer (to copy files from the Device Drivers &
Utilities + User’s Manual disc to the USB flash drive).

Note: All hard disks in a RAID should be identical (the
same size and brand) in order to prevent unexpected sys­tem behavior.

English

Recovery

(at lease two

hard disks

needed)

Two Identical drives copying data between a
master and a recovery disk. This provides more
control over how data is copied between the
master and recovery drives, fast volume updates
and the ability to view the data in Windows

Explorer.

Table 2 - RAID Description

5

RAID Setup Procedure

Figure 2

Name the RAID

Volume (Ad-

vanced > Intel(R)

Rapid Storage

Technology)

Figure 3

Select

Disks

Before setting up the system you will need to copy a driver
folder (on the Device Drivers & Utilities + User’s Manual
disc) to a USB flash drive or external USB hard disk.
However you will need to go to an operable computer and
copy the driver folder to a USB flash drive or external
USB hard disk.

English

1. Go to the operable computer and insert a USB flash drive or
external USB hard disk.

2. Insert the Device Drivers & Utilities + Us er’s Manual disc into
the CD/DVD drive of the operable computer.

3. Copy the f6flpy-x64 folder from the location below (D: denotes
your DVD drive) on the Device Drivers & Utilities + User’s
Manual disc to the USB flash drive or external USB hard disk.

• D:\Options\RAID\f6flpy-x64 (Windows 8.1 64bit)

4. Start-up your notebook computer and press <F2> to enter the
BIOS.

5. Go to the Boot menu, select UEFI Setting and press <Enter>.

6. Set UEFI Boot to “Enabled”.

7. Press <Esc> to exit the menu and go to the Advanced menu.

8. Select SATA Mode, press <Enter> and select “RAID Mode”.

9. Press <F4> and <Yes> to “Save Changes and Reset”.

10. After the computer restarts press <F2> to enter the BIOS again.

11. Go to Intel(R) Rapid Storage Technology (in the Advanced
menu) and press <Enter>.

12. Select Create RAID Volume and press <Enter>.

13. You can now setup your RAID volume using any two installed
disks.

14. Go to Name: and press <Enter>.

15. Type a name of your choice for your RAID volume and press
<Enter>.

16. Go to RAID Level: and press <Enter>.

17. Choose the RAID Level required (see Table 2 on page 5) and
press <Enter>.

• RAID0 (Stripe)/RAID1 (Mirror)/Recovery

18. Go to any of the disks listed under Select Disks: and select a
disk name and press <Enter>.

19. Move the cursor down (use the arrow keys) onto X (o select the
disk required) and press <Enter>.

If you have selected a Recovery level RAID then you
need to select one disk to be Master disk (M) and one
disk to be the Recovery disk (R).

20. You should select two identical disks to form your RAID volu me.

6

21. If you have selected RAID0 (Stripe) then you can adjust the
“Strip Size” to your requirements.

22. If you have selected Recovery then you can adjust the
Synchronization to “On Request” or “Continuous”.

23. Go to Create Volume and press <Enter>.

24. The RAID volume will then be created and the RAID information
will be displayed under Intel(R) Rapid Stor age Technology (in
the Advanced menu).

Figure 4 - RAID Information (Advanced > Intel(R) Rapid

Storage Technology)

25. Press <Esc> to exit the menu.

26. Press <F4> and <Yes> to “Save Changes and Reset”,
however ensure that the two conditi ons in the bulleted
points below are met before doing so.

• Make sure the Windows 8.1 OS DVD is in the DVD drive and

as the computer starts up it will automatically boot from the
Windows 8.1 OS DVD (you will be prompted to press a key
to boot from the DVD).

• Make sure your USB flash drive or external USB hard disk is
attached to one of the USB ports on the computer.

27. Press <F7> as the computer starts up to bring up the boot
device menu.

28. Select the DVD drive containing the Windows 8.1 OS DVD and
press <Enter>.

29. Press a key at system startup to begin installing Windows from
your Microsoft Windows 8.1 disc.

30. Click Next > Install Now to continue installing the operating
system as normal (see your Windows documentation if you
need help on installing the Windows OS).

31. A prompt will appear to ask you to Load Driver.

32. Click Browse and browse to the location you copied the files to
on your USB flash drive or external USB hard disk (X: denotes
your USB flash drive or external USB hard disk):

• X:\f6flpy-x64 (Windows 8.1 64bit)

33. Click Next.

34. Follow the on-screen instructions to install the Windows 8.1
operating system.

35. Install the Windows drivers. Make sure you install the Intel

Rapid Storage Technology (IRST) driver.

English

7

System Map: Front View with LCD Panel Open (Models A & C)

Note that the
Touchpad
and Buttons
valid opera­tional area is
that indicated
within the red
dotted lines.

2

1

9

3

8

5

15.6” (39.62cm)

4

10

11

8

12

6

7

Figure 5 - Front View with LCD Panel Open (Models A & C)

1. PC Camera

2. *PC Camera LED

*When the PC camera is in use,
the LED will be illuminated in red.

3. LCD

4. Power Button

5. LED Indicators

6. Airplane Mode Button

7. Control Center Button

8. Speakers

9. Keyboard (Model A)
Illuminated Keyboard (Model C)

10. Microphone
11 . Touchpad & Buttons

12. Fingerprint Reader
(Optional)

Model A

2

1

9

3

8

5

15.6” (39.62cm)

4

10

11

8

12

6

7

Model C

11

English

8

System Map: Front View with LCD Panel Open (Model B)

Note that the Touchpad and
Buttons valid operational
area is that indicated within
the red dotted lines.

Figure 6

Front View with LCD

Panel Open (Model B)

1. PC Camera

2. *PC Camera LED

*When the PC camera
is in use, the LED will
be illuminated in red.

3. LCD

4. Power Button

5. Control Center Button

6. Speakers

7. LED Indicators

8. Hot Key Buttons

9. Keyboard

10. Microphone
1 1. Touchpad & Buttons

11

3

5

1

8

4

6

9

11

7

6

2

10



Wireless Device

Operation Aboard

Aircraft

The use of any por­table electronic
transmission devic­es aboard aircraft is
usually prohibited.

Make sure the
WLAN & Bluetooth
module(s) are OFF
if you are using the
computer aboard
aircraft by putting
the system in to Air­plane Mode.

17.3” (43.94cm)

English

9

LED Indicators

The LED indicators on the computer display helpful infor­mation about the current status of the computer.

Hot Key Buttons

Press the Hot Key buttons on the computer to toggle the
appropriate function on/off.

Icon Color Description

English

/

Orange The AC/DC Adapter is Plugged In

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange

Green Number Lock Activated

Green Caps Lock Activated

Green Scroll Lock Activated

Green

White

Green The Touchpad is Powered Off

Orange The Audio is Muted

The Battery Has Reached Criti-

cally Low Power Status

Airplane Mode is ON (the WLAN,

3G & Bluetooth Modules are OFF)
The Hard Disk/Optical Device is in

use

Icon Description

Turn On/Off Airplane Mode

Control Center Toggle

Table 4 - Hot Key Button (Models A & C)

Icon Description

Control Center Toggle

PC Camera Power Toggle

Mute Toggle

Turn On/Off Airplane Mode

Table 5 - Hot Key Buttons (Model B)

10

Table 3 - LED Indicators

Keyboard

ad

Function Keys

Num Lk &
Scr Lk

Numeric
Keypad

Fn Key

Windows Logo Key

Menu/Application Key



Windows Logo Keyboard Shortcut

Use the Windows Logo Key + D key combination to switch from the Start screen to the Windows
Desktop.

Menu/Application Keyboard Shortcut

When the Desktop app is running you can use the Menu/Application key on the keyboard to act
as a mouse right-click. In the Start screen this function is useful to quickly display the Customize bar.

The keyboard has a numeric keypad for easy numeric data input. Pressing Num Lk turns on/off the numeric keypad. It
also features function keys to allow you to change operational features instantly.

(Model C Only) The keyboard illumination level may be adjusted, or turned off/on, by using the Fn + F12 keys.

English

Figure 7 - Keyboard

11

Function Keys & Visual Indicators

The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the
basic function key combinations, some visual indicators are available (in the Windows Desktop application only and
not in the Start Screen) when the hot key driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

+

+

+ Touchpad Toggle + Airplane Mode Toggle

+

+ Mute Toggle

+ Sleep Toggle + Scroll Lock Toggle

+ Change Display Configuration (see page 16) + Control Center Toggle (see page 13)

12

+

Play/Pause (in Audio/Video Programs)

Fan Automatic Con-

trol/ Full Power

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Volume Decrease/

Increase

Table 6 - Function Keys & Visual Indicators

+

+

+

Brightness Decrease/

Increase

PC Camera Power

Toggle

Toggle Keyboard Illumination/Adjust Brightness

Level

(Model C Only)

Number Lock Toggle

Caps Lock Toggle

Control Center

The Control Center in Windows 8.1 works under the Desktop app and not under the Start screen. Press the Fn + Esc
key combination, or double-click the icon in the notification area of the taskbar to toggle the Control Center
on/off. The Control Center gives quick access to frequently used controls and enables you to quickly turn the camera/
Touchpad on/off.

Figure 8 - Control Center

English

Click the Control Center icons to toggle the appropriate function, or hold the mouse button down and move the dial
control where applicable. Certain functions will automatically be adjusted when a power mode is selected.

13

Power Modes

You can set a Power Mode by clicking the appropriate icon at the top of the Control Center. Each power mode will
affect the Power Conservation Mode, Airplane Mode, Power Plan and PC camera power etc.

You can click a Control Center icon to set an overall power mode and then click individual icons in the Control Cen-
ter to power on/off the Touchpad and PC camera.

English

14

Modes Quiet Power Saving Performance Entertainment

Icon

Power Plan

Balanced

Power Conservation Mode Energy Star Performance

PC Camera ON OFF ON ON

TouchPad ON ON ON OFF

Airplane Mode OFF ON OFF OFF

Table 7 - Power Modes

Power Saver High Performance

Balanced

Power Status

The Power Status icon will show whether you are cur­rently powered by the battery, or by the AC/DC adapter
plugged in to a working power outlet. The power status
bar will show the current battery charge state.

Brightness

The Brightness icon will show the current screen bright­ness level. You can use the slider to adjust the screen
brightness or the Fn + F8/F9 key combinations, or use the
Fn + F2 key combination to turn off the LED backlight
(press any key to turn it on again). Note that screen bright­ness is also effected by the Power Mode selected.

Volume

The Volume icon will show the current volume level. You
can use the slider to adjust the volume or the Fn + F5/F6
key combinations, or use the Fn + F3 key combination to
mute the volume.

Power Conservation

This system supports Energy Star power management
features that place computers (CPU, hard drive, etc.) into
a low-power sleep mode after a designated period of inac­tivity. Click either the Performance, Balanced or Ener-
gy Star button.

Sleep Button

Click either the Hibernate or Sleep button to have the
computer enter the selected power-saving mode.

Display Switch

Click the Display Switch button to access the menu (or
use the + P key combination) and select the appropri­ate display mode.

Time Zone

Clicking the Time Zone button will access the Date and
Time Windows control panel.

Desktop Background

Clicking the Desktop Background button will allow you
to change the desktop background picture.

Touchpad/PC Camera

Click either of these buttons to toggle the Touchpad or
camera module’s power status. Note that the power status
of the camera module is also effected by the Power Mode
selected.

English

15

System Map: Front, Left, Right & Rear Views (Models A & C)

1

Front

10

13

12

11

14

Right

Rear

2

5

4

3

8

6

7

Left

9

15



USB

The USB 3.0 ports are
colored blue. USB 3.0 will
transfer data much faster than
USB 2.0, and is backwards­compatible with USB 2.0.

10

Figure 9

Front, Left, Right & Rear

Views (Models A & C)

1. LED Indicators

2. Security Lock Slot

3. USB 2.0 Port

4. S/PDIF-Out Jack

5. Microphone-In Jack

6. Headphone-Out Jack

7. Optical Device Drive Bay

8. Emergency Eject Hole

9. Multi-in-1 Card Reader

10. USB 3.0 Ports

11. Combined eSATA/USB

3.0 Port

12. HDMI-Out Port

13. RJ-45 LAN Jack

14. External Monitor Port

15. DC-In Jack

16. Vent

10

16



Disc Emergency Eject

If you need to manually eject a disc (e.g. due to an un­expected power interruption) you may push the end of a
straightened paper clip into the emergency eject hole.
Do not use a sharpened pencil or similar object that may
break and become lodged in the hole.

English

16

System Map: Front, Left, Right & Rear Views (Model B)

1

Front

10

13

12

11

14

Right

Rear

2

5

4

3

8

6

7

Left

9

15



USB

The USB 3.0 ports are
colored blue. USB 3.0 will
transfer data much faster than
USB 2.0, and is backwards­compatible with USB 2.0.

10

Figure 10

Front, Left, Right & Rear

Views (Model B)

1. LED Indicators

2. Security Lock Slot

3. USB 2.0 Port

4. S/PDIF-Out Jack

5. Microphone-In Jack

6. Headphone-Out Jack

7. Optical Device Drive Bay

8. Emergency Eject Hole

9. Multi-in-1 Card Reader

10. USB 3.0 Ports

11. Combined eSATA/USB

3.0 Port

12. HDMI-Out Port

13. RJ-45 LAN Jack

14. External Monitor Port

15. DC-In Jack

16. Vent

10

16



Disc Emergency Eject

If you need to manually eject a disc (e.g. due to an un­expected power interruption) you may push the end of a
straightened paper clip into the emergency eject hole.
Do not use a sharpened pencil or similar object that may
break and become lodged in the hole.

English

17

System Map: Bottom View

2

1

4

3

2



Battery Information

Always completely discharge, then full y charge, a new bat­tery before using it. Com pletely dis charge and charge the
battery at least once every 30 days or after about 20 part ial
discharges (see the expanded User’s Manual on the De-

vice Drivers & Utilities + User’s Manual disc).

Figure 11

Bottom View

1. Component Bay Cover

2. Vent

3. Battery

4. HDD Bay



CPU

The CPU is not a user ser­viceable part. Accessing
the CPU in any way may
violate your warranty.

Overheating

To prevent your computer
from overheating make
sure nothing blocks any
vent while the computer is
in use.

2

1

4

3

2

Models A & C

Model B

English

18

Windows 8.1 Control Panel

Move the mouse to
the bottom left of the
screen and right-click
the Start button to ac­cess the menu.

Figure 12

Context

Menu

Figure 13

Start

Screen

Throughout this manual you will see an instruction to open the Control Panel. Right-click the Start button in the
Desktop app or Start screen (or use the Windows Logo Key + X key combination) to bring up an advanced context

menu of useful features such as Control Panel, Programs and Features, Power Options, Task Manager, Search, File Ex­plorer, Command Prompt, Device Manager and Network Connections etc. and then select Control Panel.

Windows 8.1 Start Screen & Desktop

The Apps, control panels, utilities and programs within

Windows are accessed from the Start screen and/or
Windows Desktop app. The Desktop (which runs as an

app within the Start screen) can be accessed by clicking
the Desktop item in the Start screen (or by using the
Windows Logo Key + D key combination). The
taskbar is displayed at the bottom of the desktop screen,
and you can see the notification area of the taskbar in the
bottom right of the screen. Click the arrow at the bottom
of the Start screen to access Apps.

19

English

Apps & Tiles

Click the arrow at the bottom of the
screen to access Apps.

The Start screen will contain a number of apps, and many more
will be installed as you add more applications etc. Not all of these
apps can fit on one screen so you will often need use the slider at
the bottom of the screen in order to view all the necessary Apps.

Charms Bar

English

The right side of the screen displays the Charms Bar. The Charms Bar contains the Search, Share, Start, Devices and
Settings menus. To access up the Charms Bar move the cursor to the upper or lower right corners of the screen, and

then hover over one of the items in the Charms Bar to activate it (the bar will be black when it is active), or use the
Windows Logo Key + C key combination.

20

Figure 14 - Start Screen with Charms Bar

Video Features

The system features both an Intel’s Integrated GPU (for
power-saving) and an NVIDIA’s discrete GPU (for per­formance). You can switch display devices, and configure
display options as long as the video drivers are installed.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics is a seamless technology

designed to get best performance from the graphics sys­tem while allowing longer battery life, without having to
manually change settings. The computer will automatical­ly and seemlessly switch between the integrated UMA
(Unified Memory Architecture) GPU (iGPU) and the dis­crete GPU (dGPU) when required by the applications in
use.

To access the Display control panel in Windows:

1. Go to the Control Panel.

2. Click Display (icon) - in the Appearances and
Personalization category.

3. Click Adjust Screen Resolution/Adjust resolution.

OR

4. Right-click the desktop (use the Windows Logo Key + D
key combination to access the desktop) and select Screen
resolution.

5. Use the dropbox to select the screen resolution.

6. Click Advanced settings.

To access the Intel® HD Graphics Control Panel:

1. Click the icon (Intel® HD Graphics Control Panel) on the
Apps screen.

OR

2. Right-click the desktop (use the Windows Logo Key + D
key combination to access the desktop) and select Graphics
Properties from the menu.

OR

3. Click the icon in the notification area of the Desktop
taskbar and select Graphics Properties from the menu.

To access the NVIDIA Control Panel:

1. Go to the Control Panel.

2. Click NVIDIA Control Panel (icon) - in the Appearances and
Personalization category.

OR

3. Right-click the desktop (use the Windows Logo Key + D

key combination to access the desktop) and select NVIDIA

Control Panel from the menu.

English

21

Display Devices



Screen Resolution for Apps (Windows 8.1)

The minimum resolution in which Apps will run is
1024x768.

The minimum resolution required to support all the fea­tures of Windows 8.1 (including multitasking with snap)
is 1366x768.

Figure 15

+ P (Change Display

Configuration)

Besides the built-in LCD you can also use an external
monitor/flat panel display/TV (TV through HDMI-Out
port only), connected to the external monitor port or to the
HDMI-Out port as your display device.

Using the Windows Logo Key + P Key Combination to Switch Displays

You can also use the + P key combination (or Fn + F7
) to quickly change display configuration and modes (this
is particularly useful when attaching a projector) in Win-
dows.

English

1. Attach your external display to the external monitor port/HDMI-

Out port, and turn it on.

2. Press the + P (or Fn + F7) key combination.

3. An on-screen menu will pop up.

4. Use the cursor keys ( + P) to select the appropriate

configuration from the menu, and press Enter to confirm the
selection.

22

Audio Features



Volume Adjustment

The sound volume level can also be set using the vol­ume control in the Settings menu in the Charms Bar
(on the Start screen) or the Speaker icon in the desktop
taskbar.



Sound Blaster Cinema & HDMI

Note that the Sound Blaster Cinema audio effects do not
apply to audio generated through an HDMI connection.

Figure 16

Sound Blaster

Cinema

(Taskbar Notifi-

cation Area Icon)

You can configure the audio options on your computer
from the Sound control panel in Windows, from the
HD VDeck icon on the desktop or VIA HD Audio Deck
control panel.

The volume may be adjusted by means of the Fn + F5/F6
key combination.

Sound Blaster Cinema EQ

Install the Sound Blaster Cinema application to allow
you to configure the audio settings to your requirements
for the best performance in games, music and movies.

English

Creative Software AutoUpdate

Run the application from the shortcut in the Apps screen
and make sure you are connected to the internet, then click
Next and follow the on screen instructions to update the
software.

Sound Blaster Cinema Application

Run the Sound Blaster Cinema control panel from the
notification area of the taskbar (or from the item in the
Apps screen). Click on the tabs to access any of the con­trol panel menus.

23

Power Options

Figure 17 - Power Options

The Power O ptions (Hardware and Sound menu) control panel icon in Windows allows you to configure power man­agement features for your computer. You can conserve power by means of power plans and configure the options for
the power button, sleep button (Fn + F4), computer lid (when closed), display and sleep mode (the default power
saving state) from the left menu. Note that the Power saver plan may have an affect on computer performance.

Click to select one of the existing plans, or click Create a power plan in the left menu and select the options to create
a new plan. Click Change Plan Settings and click Change advanced power settings to access further configuration

English

options.

24



Driver Installation

General Guidelines

As a general guide follow
the default on-screen in­structions for each driver
(e.g. Next > Next > Fin-
ish) unless you are an ad­vanced user. In many
cases a restart is required
to install the driver.

Make sure any modules
(e.g. WLAN or Bluetooth)
are ON before installing
the appropriate driver.

Windows Update

After installing all the driv­ers make sure you enable
Windows Update in or­der to get all the latest se­curity updates etc. (all
updates will include the
latest hotfixes from Mi­crosoft).



Driver Installation & Power

When installing drivers make sure your
computer is powered by the AC/DC
adapter connected to a working power
source. Some drivers draw a significant
amount of power during the installation
procedure, and if the remaining battery
capacity is not adequate this may cause
the system to shut down and cause sys­tem problems (note that there is no safety
issue involved here, and the battery will
be rechargeable within 1 minute).

Figure 18 - Install Drivers

Driver Installation

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities
necessary for the proper operation of the computer. This setup will probably have already
been done for you. If this is not the case, insert the disc and click Install Drivers (button),
or Option Drivers (button) to access the Optional driver menu. Install the drivers in the
order indicated in Figure 18. Click to select the drivers you wish to install (you should
note down the drivers as you install them). Note: If you need to reinstall any driver, you
should uninstall the driver first.

Manual Driver Installation

Click the Browse CD/DVD button in the Drivers Installer application and browse to the
executable file in the appropriate driver folder.

Found New Hardware

If a
cel, and follow the installation procedure as directed.

wizard appears

during the installation procedure, click Can-

English

25

3G Module

1

Model A



USIM Card Orientation

Note that the USIM
card’s readable side
(with the gold-colored
contacts) should face
upwards as illustrated.

1

(Optional for Models A & C Only)

If you have included an optional 3G module in your purchase option, follow the instructions below to install the USIM
card (which will be provided by your service provider), and then run the appropriate application supplied with your
module.

USIM Card Insertion

1. Turn off the computer, and turn it over and remove the battery .

English

2. Insert the USIM card as illustrated below until it clicks into position, and replace the battery.

Figure 19 - Remove the battery and Insert the USIM Card

26

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/
Bluetooth modules cannot

be detected.

The modules are off as the computer is in Airplane Mode. Check the LED in dica to r / and/or

English

function key indicator to see if it is in Airplane Mode (see Table 3 on page 10). Use the Fn + F11
key combination or the Airplane Mode button to toggle Airplane Mode on/off (see Table 6 on

page 12).

The PC Camera module
cannot be detected.

The captured video files from
the PC Camera are taking up
too much disk space.

The module is off. Press the Fn + F10 key combination in order to enable the module (see Table 6

on page 12). Run the camera application to view the camera picture.

Note that capturing high resolution video files requires a substantial amount of disk space for each
file.

Note that the Windows system requires a minimum of 20GB (64bit) of free space on the C: drive
system partition. It is recommended that you save the capture video file to a location other than the

C:drive, limit the file size of the captured video or reduce video resolution.

27

Specifications



Latest Specification Information

The specifications listed in this section
are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release schedule.
Check with your service center for de­tails.

English

Processor Options

Intel® Core™ i7 Processor
i7-4910MQ (2.90GHz), i7-4900MQ

(2.80GHz)

8MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4810MQ (2.80GHz), i7-4800MQ
(2.70GHz), i7-4700MQ (2.40GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4610M (3.00GHz), i7-4600M (2.90GHz)

4MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i5 Processor
i5-4340M (2.90GHz), i5-4330M (2.80GHz),

i5-4310M (2.70GHz), i5-4300M (2.60GHz),
i5-4200M (2.50GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i3 Processor
i3-4100M (2.50GHz), i3-4000M (2.40GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Core Logic

Intel® HM87 Chipset

BIOS

One 48Mb SPI Flash ROM
AMI BIOS

LCD

Models A & C:

15.6" (39.62cm) FHD

Model B:

17.3" (43.94cm) FHD

Video Adapter

Intel® Integrated GPU and NVIDIA®
Discrete GPU

Supports Microsoft Hybrid Graphics
Intel Integrated GPU

Intel® HD Graphics 4600

Dynamic Frequency (Intel Dynamic Video
Memory Technology for up to 1.7GB)

Microsoft DirectX®11 Compatible

NVIDIA Discrete GPU
NVIDIA® GeForce GTX 860M
2GB GDDR5 Video RAM

Microsoft DirectX®11.1 Compatible

Security

BIOS Password
Security (Kensington® Type) Lock Slot
(Factory Option) Fingerprint Reader (Mod-

els A & C Only)

28

Audio

High Definition Audio Compliant Interface

Sound Blaster™ Cinema

2 * Built-In Speakers
Built-In Microphone

Memory

Three 204 Pin SO-DIMM Sockets Support­ing DDR3L 1600MHz Memory

Memory Expandable up to 24GB
(The real memory operating frequency

depends on the FSB of the pro
cessor.)

Note: Three SO-DIMMs are only supported
by Quad-Core CPUs; Dual-Core CPUs sup­port two SO-DIMMs maximum

Storage

(Factory Option) One 12.7mm(h) Optical
Device Type Drive (Super Multi Drive/Blu­Ray Combo Drive/Blu-Ray Writer Drive)

(Factory Option) Two Changeable 2.5"
(6cm) 9.5/7.0mm (h) SATA (Serial) Hard
Disk Drives/Solid State Drives (SSD) sup­porting RAID

(Factory Option) One mSATA Solid State
Drive (SSD)

level 0/1

Keyboard

Models A & B:

Full-size “WinKey” keyboard (with numeric
keypad)

Model C:

Illuminated Full-size “WinKey” keyboard

(with numeric keypad)

Pointing Device

Built-in Touchpad (scrolling key functionality
integrated

Interface

One USB 2.0 Port
Two USB 3.0 Ports
One eSATA Port (USB 3.0 Port Combined)
One HDMI-Out Port
One Headphone-Out Jack
One Microphone-In Jack
One S/PDIF Out Jack
One RJ-45 LAN Jack
One External Monitor Port
One DC-in Jack

Communication

Built-In Gigabit Ethernet LAN

1.0M HD PC Camera Module
Or
(Factory Option) 2.0M FHD PC Camera

Module
(Factory Option) 3G Mini-Card Module

(Models A & C Only)

WLAN/ Bluetooth Half Mini-Card
Modules:

(Factory Option) Intel® Wireless-AC 7260
Wireless LAN (802.11a/c) + Bluetooth 4.0

(Factory Option) Intel® Wireless-N 7260
Wireless LAN (802.11b/g/n)+ Bluetooth 4.0

(Factory Option) Third-Party Wireless LAN
(802.11b/g/n)

(Factory Option) Third-Party Wireless LAN
(802.11b/g/n) + Bluetooth 4.0

(Factory Option) Third-Party Wireless LAN
(802.11a/b/g/n) + Bluetooth 4.0

Card Reader

Embedded Multi-in-1 Push-Push Card
Reader

MMC (MultiMedia Card) / RS MMC
SD (Secure Digital) / Mini SD / SDHC/

SDXC
MS (Memory Stick) / MS Pro / MS Duo

English

29

Mini Card Slots

Models A & C:

Slot 1 for WLAN Module or WLAN and
Bluetooth Combo Module

(Factory Option) Slot 2 for 3G Module or
mSATA SSD

Model B:

Slot 1 for WLAN Module or WLAN and

English

Bluetooth Combo Module
(Factory Option) Slot 2 for mSATA SSD

Environmental Spec

Temperature

Operating: 5
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

°C - 35°C

Power

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 6.15A (120W)

8 Cell Smart Lithium-Ion Battery Pack,

76.96WH

Dimensions & Weight

Model A:

374mm (w) * 250mm (d) * 16.3 - 42.7mm (h)

2.7kg with ODD & 76.96WH Battery

Model B:

413mm (w) * 277.5mm (d) * 17.5 - 44mm (h)

3.2kg with ODD & 76.96WH Battery

Model C:

374mm (w) * 250mm (d) * 16.7 - 43.1mm (h)

2.7kg with ODD & 76.96WH Battery

30

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© Februar 2014

Warenzeichen

Intel und Intel Core sind warenzeichen/e inget ra genes warenzeichen der Intel Corporation.

Deutsch

31

Hinweise zu Pflege und Betrieb



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier
Akku ist wiederverwertbar. Nach verschieden en nationalen und regio­nalen Getzgebungen kann es verboten in, einen nicht mehr
gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Infor­mieren Sie sich bei Ihrem regionalen Entsorgung sunterneh men über
Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku ein gesetzt wird, besteht Explosionsgefahr.
Tauschen Sie den Akku nur durch den gleichen oder einen
baugleichen Typ aus, der vom Hersteller empfo hlen wird . Entso rgen
Sie den verbrauchten Akku entsprechend der Anweisungen des Her­stellers.

Das Notebook ist zwar sehr stabil, kann aber dennoch beschädigt werden.
Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausge-
setzt werden. Wenn der Computer fällt, können das Gehäuse und ande re Kom­ponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Computer und
Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder gelagert wer­den. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten
eindringen, kann der Computer stark beschädigt werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer
fern von magnetischen Feldern, die von Stromquellen, Monitoren, Magneten
etc. erzeugt werden. Die kö nnen die Leistung beeinträchtigen und Ihre Daten
beschädigen.

• Achten Sie auf die richtige Bedi enung des Computers. Schalten Sie ihn erst
aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!).
Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der
Akku verbraucht ist.

Deutsch

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Computer
selbst zu reparieren, können Ihre Garantieansprüche verloren gehen. Au­ßerdem besteht Stromschlaggefahr für Ihre Gesundheit und das Gerät
durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur von qualifi­zierten Reparaturfachleuten durchführen, insbesondere wenn folgende
Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlissen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung
gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt
arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie
nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer ent­weicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit diesem
Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benutzer­handbuch spezifiziert sind. Entsorgen Sie die Akkus nicht in Feuer. Sie können

32

explodieren. Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in ande­rer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer mit dem
beschädigten Akku zu funktionieren schein, können dadurch Stromkreise
beschädigt werden, die schließlich einen Brand verursachen könn en.

• Achten Sie darauf, dass Ihr Compute r ausgeschaltet ist, wenn Sie es fur den
Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und trennen
Sie es von allen externen S tromquellen, Peripheriegeräten und Kabeln (ein­schließlich Telefonkabel) ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das
Reinigungsmittel nicht direkt auf den Computer auf. Verwenden Sie keine
flüchtigen Reinigungsmittel (Petroleu md estillate) oder Scheuermittel zum
Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den
Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

Polymer Akku Sicherheitshinweise

Beachten Sie die folgenden Hinweise, die sich speziell auf Polymer
Akkus beziehen. Diese Hinweise haben zudem Vorrang gegenüber den
Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist Teil
des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie keine
Polymer Akkus in Umgebungen mit hohen Temperaturen und lagern Sie keine
ungenutzten Akkus über längere Zeiträume.

Schnellstart

135°



Herunterfahren

Bitte beachten Sie, daß der Computer
immer mit dem Befehl Herunterfahren in

Windows (siehe unten) heruntergefah-

ren werden muß. Dadurch werden Fest­platten- bzw. Systemprobleme
vermieden.

Klicken auf Einstellungen in der Char­ms-Leiste aus (die Charms-Leiste wird
aufgerufen, indem Sie die Windows
Logo-Taste

und gleichzeitig auf C

drücken). Wählen Sie dann aus dem

Ein/

Aus

-Menü die Option Herunterfahren.

Oder
Wählen Sie aus dem Kontextmenü Her-

unterfahren oder abmelden > Herun­terfahren (das Kontextmenü wird
aufgerufen, indem Sie die Windows
Logo-Taste

und gleichzeitig auf X

drücken).

Abb. 1

Öffnen des Dekkels/LCD/

Computers mit angeschlos-

senem AC/DC-Adapter

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Setzen Sie den Akku ein, und stellen Sie sicher, dass
sie fest sitzt.

4. Schließen Sie alle Peripheriegeräte, die Sie mit dem
Computer verwenden wollen (z. B. Tastatur und
Maus), an die entsprechenden Schnittstellen an.

5. Schließen Sie den AC/DC-Adapter an die DC­Eingangsbuchse an der Rückseite de
Verbinden Sie dann das Netzkabel mit einer
Netzsteckdose und dem AC/DC-Adapter

Sie bei der Ersteinrichtung des Computers den
Adapter, da der Akku des Comp uters wäh rend de s

Transports so geschützt ist, dass er den Computer
bis zum ersten Anschluss des AC/DC-Adapter nicht
starten kann).

6. Klappen Sie den Deckel/LCD vorsichtig mit einer
Hand auf, und öffnen Sie ihn auf einen angenehmen
Sichtwinkel (jedoch nicht weiter als 135°). Mit der
anderen Hand halten Sie das Unterteil des Computers
fest (siehe Abb. 1) (Hinweis: Heben Sie den
Computer niemals am Deckel/LCD hoch).

7. Drücken Sie auf den Netzschalter, um den Computer
einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit
vorinstallierter Software ausgeliefert. Ist das nicht
der Fall, oder wenn Sie das Notebook für ein ande­res System neu konfigurieren möchten, finden Sie
dazu eine Anleitung in diesem Handbuch zu
Microsoft Windows 8.1.

s Computers an.

(benutzen

Deutsch

33

Modellunterschiede

Diese Notebookserie umfasst drei verschiedene Modelltypen, die sich in Folgendem unterscheiden. Es ist möglich, dass das
von Ihnen erworbene Modell von dem in diesem Benutzerhandbuch abgebildeten Modell abweicht.

Funktion Modell A Modell B Modell C

15,6” (39,62cm) HD+/ FHD 17,3” (43,94cm) HD+/ FHD 15,6” (39,62cm) HD+/ FHD

Option Nicht unterstützt Option

Option Nicht unterstützt Option

Nein Nein Ja

374 (B) x 250 (T) x 16,3 - 42,7

(H) mm

2,7kg mit optischem Laufwerk

und Akku

Tabelle 1 - Modellunterschiede

413 (B) x 277,5 (T) x 17,5 - 44 (H)

mm

3,2kg mit optischem Laufwerk und

Akku

374 (B) x 250 (T) x 16,7 - 45,8 (H)

mm

2,7kg mit optischem Laufwerk und

Akku

3G-Modul

Fingerabdruckleser

Beleuchtete Tastatur

Deutsch

Abmessungen und

LCD-Typ

Gewicht

HDD RAID-Unterstützung

Die Festplatte(n) können im AHCI-Modus und im RAID-Modus (für eine erhöhte Leistung oder Sicherheit) eingerichtet wer­den. Die Einrichtung der Festplatte(n) im RAID-Modus muss vor der Installation des Windows-Betriebssystems erfolgen
(siehe "RAID Setup" auf Seite 35).

34

RAID Setup

Sie können Ihre Festplatten für jede beliebige Fehlertoleranz
oder Leistung in Kombination mit Striping (RAID 0), Mirro­ring (RAID 1) oder Recovery verwenden.

RAID-Ebene Beschreibung

RAID 0

(mindestens

zwei Fest-

platten erforder-

lich)

RAID 1

(mindestens

zwei Fest-

platten erforder-

lich)

Identische Laufwerke lesen und schreiben Daten
parallel, um die Leistung zu verbessern. Bei
RAID 0 wird ein Striped-Disk-Array verwendet, die
Daten werden in Blöcke aufgeteilt, und jeder Block
wird auf ein anderes Laufwerk geschrieben.

Identische Laufwerke mit einer Mirror-Konfiguration
zum Schutz von Daten. Wenn ein Laufwerk, das
Teil eines "gespiegelten" Arrays ist, nicht funktionie­ren, übernimmt das andere Laufwerk (das die­selben Daten enthält) die weiteren Funktionen.
Wenn ein neues Ersatzlaufwerk installiert wird, wer­den die Daten aus dem Mirror-Laufwerk auf dieses
Laufwerk gespielt, um die Fehlertoleranz wieder
herzustellen.

Um die Serial ATA-Festplatten im RAID-Modus einrichten
können, benötigen Sie Folgendes:

1. Die Microsoft Windows 8.1 Betriebssystem-Disc.

2. Eine Festplatte im primären HDD-Schacht installiert.

3. Eine zweite (identisch) Festplatte im sekundären HDD-Schacht
installiert.

4. Die Disc Device Drivers & Utilities + User's Manual.

5. Ein USB-Stick.

6. Ein Computer, mit dem Sie Dateien von der Disc Device Drivers &
Utilities + User's Manual auf den USB-Speicher kopieren können).

Hinweis: Alle Festplatten in einem RAID sollten identisch
sein (gleiche Größe und Marke), um ein unerwartetes Sys­temverhalten zu vermeiden.

Deutsch

Recovery

(mindestens

zwei Fest-

platten

erforderlich)

Zwei identische Laufwerke kopieren Daten zwi­schen einer Master- und einer Recovery-Disk. Auf
diese Weise können Sie besser steuern, wie Daten
zwischen dem Master- und dem Recovery­Laufwerk kopiert werden, schnelle Laufwerksaktua­lisierungen durchführen, und Sie können sich die
Daten im Windows Explorer ansehen.

Tabelle 2 - RAID-Beschreibung

35

Beschreibung des RAIDSetup

Abb. 2

Benennen Sie das RAID-

Volumen (Advanced > In-

tel(R) Rapid Storage

Technology)

Bevor Sie das System einrichten, müssen Sie einen Treiber­Ordner (auf der Disc Device Drivers & Utilities + User's
Manual) auf einen USB-Speicher oder eine externe USB­Festplatte kopieren. Dazu müssen Sie den Treiber-Ordner
zunächst von einem Computer auf einen USB-Stick oder
eine externe USB-Festplatte kopieren.

1. Schließen Sie einen USB-Stick oder eine externe USB-Festplatte
an den Computer an.

2. Legen Sie die Disc Device Drivers & Utilities + User's Manual in
das CD/DVD-Laufwerk de

3. Kopieren Sie mit dem Computer aus dem unten angegebenen
Verzeichnis (D: steht für das DVD-Laufwerk) der Disc Device

Deutsch

Drivers & Utilities + User's Manual den Ordner f6flpy-x64 auf den
USB-Stick oder auf eine externe USB-Festplatte.

• D:\Options\RAID\f6flpy-x64 (Windows 8.1 64bit)

4. Starten Sie den Computer und drücken Sie auf die T aste <F2>, um
in das BIOS zu gelangen.

5. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und
drücken Sie auf die Eingabetaste.

6. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und
wählen Sie “Enabled”.

7. Drücken Sie auf <Esc> um das Menü zu verlassen und gehen Sie
zum Menü Advanced.

8. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und
wählen Sie "RAID Mode".

9. Drücken Sie auf <F4> und <Yes> (Ja), um die Änderungen zu
speichern und das Gerät zurückzusetzen.

10. Drücken Sie beim Neustart des Computers auf <F2>, um das
BIOS erneut aufzurufen.

11. Wechseln Sie zu Intel(R) Rapid Storage Technology (im Menü

Advanced) und drücken Sie auf die Eingabetaste.

36

s Computers.

12. Wählen Sie Create RAID Volume und drücken Sie auf die
Eingabetaste.

13. Jetzt können Sie das RAID-Volumen so einrichten, dass es zwei
beliebige installierte Festplatten nutzt.

14. Wechseln Sie zu Name: und drücken Sie auf die Eingabetaste.

15. Geben für das RAID-Volumen einen beliebigen Namen ein und
drücken Sie auf die Eingabetaste.

16. Wechseln Sie zu RAID Level: und drücken Sie auf die
Eingabetaste.

17. Wählen Sie die erforderliche RAID-Ebene (siehe Tabelle 2 auf

Seite 35) und drücken Sie auf die Eingabetaste.

• RAID0 (Stripe)/RAID1 (Mirror)/Recovery

18. Gehen Sie zu einer der unter Select Disks: (Ausgewählte
Festplatten:) aufgeführten Festplatten aus, und wählen Sie einen
Festplattennamen und drücken Sie auf die Eingabetaste.

19. Bewegen Sie den Cursor (mit den Pfeltasten) nach unten zu X
(oder wählen Sie die erforderliche Festplatte) und drücken Sie auf
die Eingabetaste.

Wenn Sie eine RAID-Wiederherstellungsebene ausgewählt
haben, müssen Sie eine Festplatte als Master-Festplat te (M) und
die andere als Wiederherstellungs-Festplatte (R) festlegen.

20. Wählen Sie für Ihr RAID-Volumen zwei identische Festplatten.

Abb. 3

Select Disks

(Ausgewählte

Festplatten)

Abb. 4

RAID-Daten

(Advanced >

Intel(R) Rapid

Storage

Technology)

21. Wenn Sie RAID0 (Stripe) gewählt haben, können Sie die “Stripe
Size” (Stripe-Größe) entsprechend den Anforderungen wählen.

22. Wenn Sie Recovery (Wiederherstellung) gewählt haben, können
Sie die Synchronization (Synchronisierung) auf “On Request”
(Nach Bedarf) oder “Continuous” (Kontinuierlich) einstellen.

23. Wechseln Sie zu Create Volume und drücken Sie auf die
Eingabetaste.

24. Das RAID-Volumen wird erstellt, und die RAID-Daten werden

unter Intel(R) Rapid Storage Technology (im Menü Advanced)
angezeigt.

25. Drücken Sie auf <Esc> um das Menü zu verlassen.

26. Drücken Sie auf <F4> und <Yes> (Ja), um die Änderungen zu
speichern und das Gerät zurückzusetzen. Stellen Sie jedoch
sicher, dass die zwei nachfolgend aufgelisteten Bedingungen
erfüllt sind.

• Stellen Sie sicher, dass sich die Windows 8.1-DVD im DVD-

Laufwerk befindet. Während der Computer hochfährt, startet
dieser automatisch von der Windows 8.1-DVD (Sie werden
aufgefordert, eine Taste zu drücken, um den Systemstart von
der DVD auszuführen).

• Stellen Sie sicher, dass ein USB-Stick oder eine externe USB­Festplatte an einen der USB-Anschlüsse des Computers ange­schlossen ist.

27. Drücken Sie während des Computerstarts auf <F7>, um das
Menü zum Festlegen des Bootgeräts aufzurufen.

28. Legen Sie das DVD-Laufwerk fest, in dem sich die DVD mit dem
Betriebssystem Windows 8.1 befindet und drücken Sie auf die
Eingabetaste.

29. Drücken Sie während des Systemstarts auf eine Taste, um die

Installation von Windows von der Microsoft Windows 8.1-DVD
zu starten.

30. Drücken Sie auf Weiter > Jetzt installieren, um die Installation

des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung
zur Installation des Windows-Betriebssystems finden Sie in der
Windows- Dokumentation).

31. Sie werden dann aufgefordert, den Treiber zu laden.

32. Klicken Sie auf Durchsuchen, und wählen Sie das V erzeichnis, in

das Sie die Dateien auf dem USB-Stick oder auf der externen
USB-Festplatte gespeichert haben (X: steht für den USB-Stick
oder die externe USB-Festplatte):

• X:\f6flpy-x64 (Windows 8.1 64bit)

33. Klicken Sie auf Weiter.

34. Folgen Sie den Anweisungen auf dem Bildschirm, um das

Windows 8.1-Betriebssystem zu installieren.

35. Installieren Sie die Windows-Treiber. Sollten Sie den Intel Rapid

Storage Technology (IRST) Treiber Installieren.

37

Deutsch

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

Abb. 5 - Ansicht von vorne mit geöffnetem LCD-Bildschirm (Modelle A & C)

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera verwendet
wird, leuchtet die LED rot.

3. LCD-Bildschirm

4. Netzschalter

5. LED-Anzeigen

6. Flugzeugmodus-Taste

7. Control Center-Taste

8. Lautsprecher

9. Tastatur (Modell A)

Beleuchtete Tastatur (Modell C)

10. Mikrofon

11. Touchpad mit Tasten

12. Fingerabdruckleser (optional)

2

1

9

3

8

5

15,6” (39,62cm)

4

10

11

8

12

6

7

2

1

9

3

8

5

15,6” (39,62cm)

4

10

11

8

12

6

7

11

Modell A

Modell C

Beachten Sie,
dass der Funk­tionsbereich des
Touchpads und
der Tasten inner­halb der rot ge­punkteten Linien
liegt.

(Modelle A & C)

Deutsch

38

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Beachten Sie, dass der Funk­tionsbereich des Touchpads
und der Tasten innerhalb der
rot gepunkteten Linien liegt.

Abb. 6

Ansicht von vorne mit ge­öffnetem LCD-Bildschirm

(Modell B)

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera
verwendet wird, leuchtet
die LED rot.

3. LCD-Bildschirm

4. Netzschalter

5. Control Center-Taste

6. Lautsprecher

7. LED-Anzeigen

8. Hot-Key-Taste

9. Tastatur

10. Mikrofon

11. Touchpad mit Tasten

12

3

5

1

8

4

6

9

11

7

6

2

10



Die Benutzung

drahtlos

angeschlossener

Geräte in

Flugzeugen

In der Regel ist die
Benutzung jeglicher
tragbarer elektroni­scher Funkgeräte in
Flugzeugen verboten.

Stellen Sie sicher,
dass das WLAN- und
das Bluetooth-Modul
durch Aktivieren des
Flugzeugmodus aus­geschaltet sind, wenn
Sie sich an Bord eines
Flugzeugs befinden.

11

17,3” (43,94cm)

schirm (Modell B)

Deutsch

39

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige
Informationen über den aktuellen Status des Computers.

Hot-Key-Tasten & Tastatur

Drücken Sie auf die Hot-Key-Tasten des Computers, um die
jeweilige Funktion ein-/auszuschalten.

Symbol Farbe Beschreibung

Der AC/DC-Adapter ist ange-

Das System ist im konfigurierten

Energiesparmodus

Der Akku hat einen kritisch nied-

rigen Stromstatus erreicht

Die Funktion NumLk

(Nummerntastatur) ist aktiviert

Flugzeugmodus ist EIN (das
WLAN-, das 3G-, und das Blue­tooth-Modul ausgeschaltet sind)

Es wird auf die Festplatte/das

optische Laufwerk zugegriffen

Das Touchpad ist ausgeschaltet

Deutsch

/

Orange

Grün Der Computer ist angeschaltet

Lampe blinkt

grün

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt

orange

Grün

Grün Caps-Lock ist aktiviert

Grün Scroll-Lock ist aktiviert

Grün

Weiß

Grün

Symbol Beschreibung

Flugzeugmodus ein/ausschalten

schlossen

Ein-/Ausschalten des Control Center

Tabelle 4 - Hot-Key-Taste (Modelle A & C)

Symbol Beschreibung

Ein-/Ausschalten des Control Center

PC-Kamera aktivieren/deaktivieren

Stummschaltung/Stummschaltung

aufheben

Flugzeugmodus ein/ausschalten

Tabelle 5 - Hot-Key-Tasten (Modell B)

40

Grün Der Ton ist deaktiviert

Tabelle 3 - LED-Anzeigen vorn links

Tastatur

ad

Windows-Logo-Taste



Tastenkürzel Windows-Logo

Drücken Sie gleichzeitig auf die Windows Logo-Taste und die Taste D, um vom Start-Bildschirm zum
Windows-Desktop zu wechseln.

Tastenkürzel Menü/Anwendung

Wenn die Desktop-App läuft, funktioniert die Menü/Anwendungtaste

auf der Tastatur wie ein Rechts-

klick mit der Maustaste. Auf dem Start-Bildschirm ist diese Funktion sehr nützlich, um direkt auf die Leiste

Anpassen zuzugreifen.

Fn Taste

Nummemtastatur

Funktionstasten

Num &
Rollen

Menü/Anwendungstaste

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Num wird die
Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie di rekt zwischen den Funktionen um­schalten können.

(Nur Modell C) Die Stufe der Tastaturbeleuchtung kann angepasst oder aus-/eingeschaltet werden, indem Sie die Fn + F12
Tasten verwenden.

Deutsch

Abb. 7 - Tastatur

41

Funktionstasten

Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben
den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen (nur bei der Windows Desktop-An-
wendung, aber nicht im Start-Bildschirm), wenn der Hotkey Treiber ins talliert ist.

Tasten Funktion/ Visuelle Anzeigen Tasten Funktion/ Visuelle Anzeigen

+

+

Deutsch

+

+

+

+

+

42

Wiedergabe/Pause (in Audio /Videoprogrammen)

Automatische Lüftersteue-

rung/Volle Leistung

Touchpad aktivieren/deak-

LCD-Hintergrundlicht ausschalten (zum Einschalten

beliebige Taste drücken oder Touchpad berühren)

Stummschaltung/Stumm-

schaltung aufheben

+

Audio-Lautstärke

verringern/erhöhen

Ändern der Anzeigeeinstellungen (siehe Seite 52)

tivieren

Wechsel Schlaf/Wiederaufnahme

Tabelle 6 - Funktionstasten & visuelle Anzeigen

+

+

+

+

+

+

LCD-Helligkeit ver-

ringern/erhöhen

PC-Kamera aktivieren/

deaktivieren

Flugzeugmodus ein-/

ausschalten

Tastaturbeleuchtung wechseln/Helligkeitsstufe

anpassen (Nur Modell C)

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Ein-/Ausschalten des Control Center (Steuerzent-

rum) (siehe Seite 43)

Control Center (Steuerzentrum)

Das Control Center (Steuerzentrum) in Windows 8.1 funktioniert in der Desktop App und nicht auf dem Start-Bildschirm.
Drücken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der
Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig ver­wendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Abb. 8 - Control Center

Deutsch

Klicken Sie auf die Symbole des Control Center, um die entsprechende Funktion zu wählen, oder halten Sie die Maustaste
gedrückt und verschieben Sie den Regler, falls vorhanden. Bestimmte Funktionen werden automatisch angepasst, wenn ein
Strommodus ausgewählt ist.

43

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie im Control Center auf das entsprechende Symbol klicken. Jeder
Energiemodus wird Einfluss auf den Energiesparmodus, Flugzeugmodus, Energiesparpl an und PC Kamerastrom usw. haben.

Klicken Sie auf das Control Center-Symbol, um einen allgemein gültigen Energiemodus einzustellen. Kli cken Sie dann auf
die einzelnen Symbole des Control Centers, um das Touchpad und das Kamera-Modul ein-/auszuschalten.

Deutsch

Power Conservation Mode

PC Kamera AN AUS AN AN

Touchpad AN AN AN AUS

Flugzeugmodus AUS ON AUS AUS

44

Modi

Symbol

Energiesparplan

(Stromsparmodus)

Quiet

(Lautlosmodus)

Balanced

Tabelle 7 - Energiemodi

Power Saving

(Stromsparmodus)

Energiesparmodus Höchstleistung

Energy Star Performance

Performance

(Leistungsmodus)

Entertainment

(Unterhaltungsmodus)

Balanced

Power Status (Energiestatus) /

Das Energiestatus-Symbol zeigt an, ob die Stromversor­gung aktuell über den Akku oder über das an das Stromnetz
angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige
zeigt den aktuellen Akkuladestatus an.

Brightness (Helligkeits)

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bild­schirmhelligkeit an.Sie können die Bildschirmhelligkeit ent­weder mit dem Schieberegler oder mit der
Tastenkombination Fn + F8/F9 ändern. Mit der
Tastenkombination Fn + F2 wird das LED-Hintergrundlicht
ausgeschaltet (drücken Sie auf eine beliebige Taste, um es
wieder einzuschalten). Beachten Sie, dass die Bildschir­mhelligkeit auch vom eingestellten Energiemodus abhängt.

Sleep Button (Schaltfläche Schlaf)

Klicken Sie entweder auf die Schaltfläche Ruhezustand
oder Schlaf, um den Computer der aus gewählten Stromspar­modus aufrufen zu lassen.

Display Switch (Anzeige wechseln)

Klicken Sie auf die Taste zum Wechseln des Anzeigegeräts,
um das Menü aufzurufen (Sie können dazu auch die
Tastenkombination + P verwenden), und wählen Sie
einen Anzeigemodus aus.

Time Zone (Zeitzone)

Wenn Sie auf die Schaltfläche Zeitzone klicken, wird das
Windows-Systemsteuerungsfenster Datum und Uhrzeit
aufgerufen.

Deutsch

Volume (Lautstärke)

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an.Sie
können die Lautstärke entweder mit dem Schieberegler oder
mit der Tastenkombination Fn + F5/F6 einstellen. Mit der
Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Power Conservation (Strom sparen)

Dieses System unterstützt die Energy Star-Stromsparfunk­tionen, die Computer (CPU, Festplatte usw.) nach einer
längeren Zeit der Inaktivität in einen Ruhemodus versetzen,
bei dem weniger Strom verbraucht wird. Klicken Sie entwe­der auf die Taste Performance, Balanced oder Energy
Star.

Desktop Background (Desktop-Hintergrund)

Wenn Sie auf die Schaltfläche Desktop-Hintergrund klik­ken, können Sie das Bild für den Desktophintergrund ein­stellen.

Touchpad/PC-Kamera-Modul

Klicken Sie auf eine dieser Tasten, um das Touchpad oder
das Kamera-Modul ein- oder auszuschalten. Beachten Sie,
dass der Energiestatus des Kamera-Moduls auch vom aus­gewählten Energiemodus abhängen.

45

Systemübersicht:



USB

Die USB 3.0 Anschlüsse sind
blau. Die Datenübertragung ist bei
USB 3.0 viel schneller als bei USB

2.0, und USB 3.0 ist rückwärts
kompatibel mit USB 2.0.

10

Abb. 9

Ansicht von vorne, links,

rechts und hinten (Mo-

delle A & C)

1. LED-Anzeigen

2. Sicherheitsschloß-Buchse

3. USB 2.0 Anschluss

4. S/PDIF-Ausgangsbuchse

5. Mikrofon-Eingangs­buchse

6. Kopfhörer-Ausgangs­buchse

7. Schacht für optisches
Laufwerk

8. Notauswurfloch

9. Multi-in-1 Kartenleser

10. USB 3.0 Anschlüsse

11. Kombinierter eSA TA/USB

3.0 Anschluss

12. HDMI-Ausgangsan­schluss

13. RJ-45 LAN-Buchse

14. Schnittstelle für externen
Monitor

15. DC-Eingangsbuchse

16. Luftungsoffnung



Disc-Notauswurf

Wenn eine Disc manuell entnommen werden muß (z.B.
wegen eines Stromausfalls) können Sie mit dem Ende
einer geradegebogenen Büroklammer in das Notaus­wurfloch drükken. Verwenden Sie hierzu aber keinen
spitzen Bleistift oder ähnliche Objekte, die im Loch abb­rechen und darin stekkenbleiben könnten.

1

10

13

12

11

14

2

5

4

3

8

6

7

9

15

10

16

Linke Seite

Hinterseite

Rechte Seite

Vorderseite

delle A & C)

Ansicht von vorne, links, rechts und hinten (Mo-

Deutsch

46

Systemübersicht:

1

10

13

12

11

14

2

5

4

3

8

6

7

9

15



USB

Die USB 3.0 Anschlüsse sind
blau. Die Datenübertragung ist bei
USB 3.0 viel schneller als bei USB

2.0, und USB 3.0 ist rückwärts
kompatibel mit USB 2.0.

10

10

16

Linke Seite

Hinterseite

Rechte Seite

Vorderseite



Disc-Notauswurf

Wenn eine Disc manuell entnommen werden muß (z.B.
wegen eines Stromausfalls) können Sie mit dem Ende
einer geradegebogenen Büroklammer in das Notaus­wurfloch drükken. Verwenden Sie hierzu aber keinen
spitzen Bleistift oder ähnliche Objekte, die im Loch abb­rechen und darin stekkenbleiben könnten.

Abb. 10

Ansicht von vorne, links,

rechts und hinten (Modell

B)

1. LED-Anzeigen

2. Sicherheitsschloß-Buchse

3. USB 2.0 Anschluss

4. S/PDIF-Ausgangsbuchse

5. Mikrofon-Eingangs­buchse

6. Kopfhörer-Ausgangs­buchse

7. Schacht für optisches
Laufwerk

8. Notauswurfloch

9. Multi-in-1 Kartenleser

10. USB 3.0 Anschlüsse

11. Kombinierter eSA TA/USB

3.0 Anschluss

12. HDMI-Ausgangsan­schluss

13. RJ-45 LAN-Buchse

14. Schnittstelle für externen
Monitor

15. DC-Eingangsbuchse

16. Luftungsoffnung

dell B)

Ansicht von vorne, links, rechts und hinten (Mo-

Deutsch

47

Systemübersicht:



Hinweis zum Akku

Ein neuer Akku sollte bei seiner ersten Verwendung zuerst einmal
vollständig entladen und dann komplett wieder geladen werden.
Entladen und laden Sie den Akku mindestens einmal im Monat oder
nach etwa 20 Teilentladungen einmal

vollständig (siehe das erwei-

terte Benutzerhandbuch auf der Disc Device Drivers & Utilities +
User's Manual).

Abb. 11

Ansicht von unten

1. Komponen­tenfachabdekkung

2. Luftungsoffnung

3. Akku

4. HDD-Schacht



CPU

Die CPU darf nicht vom An­wender repariert werden.
Jeglicher Zugriff auf die CPU
führt zum Verlust der Garan­tieansprüche.

Überhitzung

Zum Schutz vor Überhitzung
Ihres Computers dürfen die
Luftungsoffnung(en) nicht
während das Notebook in Be­trieb ist verdeckt werden.

2

1

4

3

2

2

1

4

3

2

Modelle A & C

Modell B

Ansicht von unten

Deutsch

48

Windows 8.1 Systemsteuerung

Abb. 12

Kontextmenü

Verschieben Sie die Maus in
die linke untere Ecke des Bild­schirms, und klikken Sie mit der
rechten Maustaste auf die
Start-Taste darauf, um das
Menü aufzurufen.

Abb. 13 - Start-Bildschirm

In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Klicken Sie mit der rechten Maustaste
auf die Start-Taste in der Desktop-App oder auf dem Start-Bildschirm (oder verwenden Sie die Tastenkombination
Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Systemsteuerung,
Programme und Funktionen, Energieoptionen, Task-Manager, Suche, Datei-Explorer, Eingabeaufforderung, Geräte­Manager, Netzwerkverbindungen usw. Wählen Sie dann Systemsteuerung.

Windows 8.1 Start-Bildschirm und Desktop

Die Apps, Bedienfenster, Dienstprogramme und andere Software er­reichen Sie bei Windows über den Start-Bildschirm und/oder die
Windows Desktop-App. Der Desktop (der im Start-Bildschirm eine
App startet) wird geöffnet durch Anklicken des Desktop-Eintrags im
Start-Bildschirm (oder durch Drükken der Tastenkombination
Windows-Logo-Taste + D). Die Taskleiste wird am unteren
Rand des Desktop-Bildschirms angezeigt. Der Infobereich befindet
sich in der rechten unteren Ecke des Bildschirms. Klicken Sie auf den
Pfeil unten auf dem Start-Bildschirm, um auf die Apps zuzugreifen.

49

Deutsch

Apps und Kacheln

Klicken Sie auf den Pfeil unten auf dem

Start-Bildschirm, um auf die Apps zuzugreifen.

Der Start-Bildschirm enthält bereits eine Reihe von Apps, die mit
jeder weiteren Installation erweitert wird. Wenn auf dem Bild­schirm nicht ausreichend Platz ist, um alle Apps anzuzeigen, kön­nen Sie den Schieberegler am unteren Rand des Bildschirms
verwenden, um das Fenster entsprechend zu verschieben und die
gewünschten Apps sehen zu können.

Charms-Leiste

An der rechten Seite des Bildschirms wird die Charms-Leiste angezeigt. Die Charms-Leiste enthält die Menüs Suchen,
Teilen, Start, Geräte und Einstellungen. Um eines der Menüs aus der Charms-Leiste aufzurufen, bewegen Sie den Cursor

in die unteren rechten Ecken des Bildschirms und dann über den jeweiligen Eintrag in der Charms-Leiste, um diesen zu ak-

Deutsch

tivieren (ein aktivierter Eintrag wird schwarz dargestellt) oder drücken Sie auf die Tastenkombination Windows-Logo-Taste

+ C.

50

Abb. 14 - Start-Bildschirm mit Charms-Leiste

Grafikfunktionen

Dieses System verfügt sowohl über eine integrierte GPU
von Intel (zum Energie sparen) und eine diskrete GPU von
NVIDIA (für die Leistung). Wenn die Videotreiber in-

stalliert sind, können Sie die Anzeigegeräte wechseln und die
Anzeigeoptionen konfigurieren.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics ist eine nahtlose Technologie,
mit der bei längerer Akkubetriebsdauer die höchstmögliche
Leistung des Grafiksystems erreicht wird, ohne manuell die
Einstellungen ändern zu müssen. Der Computer wechselt au­tomatisch übergangslos zwischen der integrierten UMA
(Unified Memory Architecture) GPU (iGPU) und der dis­kreten GPU (dGPU), wenn dieses von der verwendeten An­wendung erfordert wird.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Anzeige (Symbol) - im Kategorie Darstellung
und Anpassung.

3. Klicken Sie auf Bildschirmauflösung anpassen/Auflösung
anpassen.

Oder

4. Klicken Sie mit der rechten Maustaste auf den Desktop (der

Desktop wird aufgerufen, indem Sie die Windows Logo-Taste

und gleichzeitig auf D drücken) und dann die Option

Bildschirmauflösung wählen.

5. Wählen Sie aus dem Drop-down-Menü die Bildschirmauflösung .

6. Klicken Sie auf Erweiterte Einstellungen.

So rufen Sie die Steuerung für Intel® HD-Grafik auf:

1. Klicken Sie auf das Symbol (Steuerung für Intel® HD-Grafik)
auf dem Apps-Bildschirm.

Oder

2. Klicken Sie mit der rechten Maustaste auf den Desktop (der

Desktop wird aufgerufen, indem Sie die Windows Logo-Taste

und gleichzeitig auf D drücken) und dann aus dem Menü die

Option Grafikeigenschaften wählen.

Oder

3. Klicken Sie auf das Symbol im Infobereich auf der Desktop­Taskleiste und dann aus dem Menü die Option
Grafikeigenschaften wählen.

So öffnen Sie die NVIDIA Systemsteuerung :

1. Rufen Sie die Systemsteuerung auf.

2.

Klicken Sie auf NVIDIA Systemsteuerung (Symbol) - im

Kategorie Darstellung und Anpassung.

Oder

3. Klicken Sie mit der rechten Maustaste auf den Desktop (der

Desktop wird aufgerufen, indem Sie die Windows Logo-Taste

und gleichzeitig auf D drücken) und dann aus dem Menü die

Option NVIDIA Systemsteuerung wählen.

Deutsch

51

Anzeigegeräte



Bildschirmauflösung für Apps (Windows 8.1)

Die Mindestauflösung für Apps ist 1024x768.
Damit alle Funktionen von Windows 8.1 unterstützt werden

(einschließlich Multitasking mit Snap), ist eine Mindestauflö­sung von 1366x768 erforderlich.

Abb. 15

+ P (Ändern der

Anzeigeeinstellungen)

Neben dem integrierten LCD-Monitor können Sie auch
einen externen VGA-Monitor/Flachbildschirm oder ein
Fernsehgerät (an die Schnittstelle für externen Monitor oder
an den HDMI-Ausgangsanschluss angeschlossen) als An­zeigegerät anschließen.

Deutsch

Wechseln der Anzeigegeräte mit der Windows-Logo-Taste und der Taste P

Wenn Sie gleichzeitig auf die Tasten und P (oder Fn +
F7) drücken, konnen Sie bei Windows schnell und einfach

die Anzeigeeinstellungen und -modi wechseln (was be­sonders praktisch ist, wenn Sie einen Projektor anschließen).

1. Schließen Sie das externe Anzeigegerät an die Schnittstelle für
externen Monitor oder an den HDMI-Ausgangsanschlussan an,
und schalten Sie es ein.

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Auf dem Bildschirm erscheint ein Menü.

4. Wählen Sie mit den Cursor-Tasten (oder + P) eine geeignete
Konfiguration aus dem Menü aus, und bestätigen Sie die Auswahl
durch Drücken der Eingabetaste.

52

Audiofunktionen



Lautstärkeeinstellung

Die Lautstärke kann auch mit den Lautstärkeeinstellung im
Menü Einstellungen in der Charms-Bar (auf dem Start­Bildschirm) oder über das Lautsprecher-Symbol in der
Desktop-Taskleiste eingestellt werden.



Sound Blaster Cinema & HDMI

Die Sound Blaster Cinema-Audioeffekte können nicht ver­wendet werden, wenn der Klang über einen HDMI-An­schluss erzeugt wird.

Abb. 16

Sound Blaster

Cinema

(Symbol im

Infobereich der

Taskleiste)

Sie können die Audio-Einstellungen Ihres Computers über
die Windows-Systemeinstellungen bei Sound , über das

HD VDeck-Symbol auf dem Desktop oder über das VIA HD
Audio Deck-Bedienfenster konfigurieren.

Sound Blaster Cinema EQ

Mit der Anwendung Sound Blaster Cinema können Sie die
Audioeinstellungen nach Ihren Anforderungen konfigurie­ren, um eine bestmögliche Audioleistung bei Spielen und der
Wiedergabe von Musik und Videos zu erreichen.

Die Lautstärke können Sie durch die Tastenkombination Fn
+ F5/F6 ändern.

Creative Software AutoUpdate

Starten Sie die Anwendung über das Shortcut auf dem Apps-
Bildschirm. Stellen Sie eine Verbindung zum Internet her,
klikken Sie auf Weiter, und folgen Sie den Anweisungen auf
dem Bildschirm, um die Software zu aktualisieren.

Anwendung Sound Blaster Cinema

Starten Sie das Sound Blaster Cinema-Bedienfenster aus
dem Infobereich der Taskleiste heraus (oder über das ent­sprechende Symbol auf dem Apps-Bildschirm). Klicken Sie
auf die Registerkarten, um in die entsprechenden Menüs des
Bedienfensters zu gelangen.

53

Deutsch

Energieoptionen

Abb. 17 - Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Com­puters. Sie können Strom sparen, indem Sie Energiesparpläne erstellen und im linken Menü können Sie die Optionen für
den Netzschalter, die Energiespartasten (Fn + F4) und Zuklappeinstellung (beim Schließen des Dekkels) und den An-

zeige- und Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren. Beachten Sie, dass sich die Ener-
giesparpläne (Energiesparmodus) auf die Computerleistung auswirken.

Wählen Sie einen bestehenden Plan aus, oder klicken Sie im linken Menü auf Energiesparplan erstellen, und wählen Sie
die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstell ungen ändern, und klicken Sie auf Er-
weiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.

Deutsch

54

Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortge­schrittenen Kenntnisse
haben, folgen Sie für jeden
Treiber den Anweisungen
auf dem Bildschirm (z. B.

Weiter > Weiter > Fertig
stellen). In vielen Fällen

ist es erforderlich, den
Computer nach der
Treiberinstallation neu zu
starten.

Alle Module (z. B. WLAN
oder Bluetooth) müssen
vor der Treiberinstallation

eingeschaltet werden.

Windows Update

Nachdem Sie alle Treiber
installiert haben, sollten
Sie die Funktion Windows
Update aktualisieren, um
immer die neuesten Si­cherheits-Updates usw. zu
erhalten (die Updates ent­halten die neuesten
Fehlerbehebungen von
Microsoft).



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der
Computer über den AC/DC-Adapter mit Strom ver­sorgt werden. Einige Treiber benötigen für den In­stallationsvorgang sehr viel Strom. Wenn der Akku
nicht mehr über genügend Strom verfügt, kann sich
das System während der Installation ausschalten,
was zu Systemfehlern führen kann (das ist kein Si­cherheitsproblem, und der Akku ist innerhalb von
einer Minute wieder aufladbar).

Abb. 18 - Installation der Treiber

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfspro-
gramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicher­weise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und
klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das
Treibermenü Optional aufzurufen.
Reihenfolge. Markieren Sie die Treiber, die installiert werden soll en (notieren Si e zum späte­ren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert
werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD/DVD und
navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber.

Wenn während des Installationsvorgangs das Fenster Neue Hardware gefunden erscheint,
klicken Sie auf Abbrechen, um das Fenster zu schließen. Befolgen Sie dann die Installa­tionsanweisungen.

Installieren Sie die Treiber in der in Abb. 18 angegebenen

Deutsch

55

3G-Modul

1



Ausrichtung der USIM-

Karte

Die lesbare Seite der USIM­Karte (die Seite, auf der sich
die Goldkontakte befinden)
muss wie abgebildet nach
oben zeigen.

Model A

1

(Optional nur für Modelle A & C)

Wenn Ihr Modell das optionale 3G-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIM-Karte zu in­stallieren (Sie erhalten sie von Ihrem Dienstanbieter). Installieren Sie dann die Anwendung.

Einsetzen der USIM-Karte

1. Schalten Sie den Computer aus, drehen Sie es herum, und nehmen Sie den Akku heraus.

2.

Schieben Sie die USIM-Karte wie unten abgebildet hinein, und lassen Sie sie einrasten. Setzen Sie den Akku wieder ein.

Deutsch

Abb. 19 - Herausnehmen des Akkus und einsetzen der USIM-Karte

56

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/
Bluetooth können nicht erkannt

werden.

Das PC-Kamera-Modul kann nicht
erkannt werden.

Die mit der PC-Kamera
aufgenommenen Dateien benötigen
zu viel Speicherplatz.

Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige /
und/oder Funktionstastenanzeige, ob der Computer im Flugzeugmodus ist (siehe Tabelle 3

auf Seite 40). Mit der Tastenkombination Fn + F11 oder der Flugzeugmodus-Taste

können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 6 auf Seite 42).
Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC-Kamera-

Modul einschalten (siehe Tabelle 6 auf Seite 42). Starten Sie die Kamera-Anwendung, um
das Kamerabild zu sehen.

Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel
Speicherplatz.

Beachten Sie, dass das Betriebssystem Windows mindestens 20GB (64bit) freien Speicher
im Laufwerk C: der Systempartition benötigt. Es wird empfohlen, die aufgenommenen
Videodateien in einem anderen Laufwerk als C: zu speichern, die Dateigröße der
Aufnahmedateien zu beschränken oder die Auflösung der Videos zu verringern.

Deutsch

57

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten tech­nischen Daten sind zum Zeitpunkt der
Druckstellung richtig. Bestimmte Ele­mente (insbesondere Prozessortypen/­geschwindigkeiten) können im Rahmen
des Entwicklungsplans des Herstellers
zwischenzeitlich geändert oder aktual­isiert werden. Detailinformationen er­halten Sie bei Ihrem Servicezentrum.

Deutsch

Prozessor-Optionen

Intel® Core™ i7 Prozessor
i7-4910MQ (2,90GHz), i7-4900MQ

(2,80GHz)

8MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4810MQ (2,80GHz), i7-4800MQ
(2,70GHz), i7-4700MQ (2,40GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4610M (3,00GHz), i7-4600M (2,90GHz)

4MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i5 Prozessor
i5-4340M (2,90GHz), i5-4330M (2,80GHz),

i5-4310M (2,70GHz), i5-4300M (2,60GHz),
i5-4200M (2,50GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i3 Prozessor
i3-4100M (2,50GHz), i3-4000M (2,40GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Core Logic

Intel® HM87 Chipsatz

BIOS

AMI BIOS (48Mb SPI Flash-ROM)

LCD

Modelle A & C:

15,6" (39,62cm) FHD

Modell B:

17,3" (43,94cm) FHD

Videoadapter

Integrierte GPU von Intel® und Diskrete
GPU von NVIDIA®

Unterstützt Microsoft Hybrid Graphics

Integrierte GPU von Intel®
Intel® HD Graphics 4600

Dynamische Frequenz (Intel Dynamic
Video Memory Technology für bis zu
1,7GB)

Kompatibel mit MS DirectX® 11

Diskrete GPU von NVIDIA®
NVIDIA® GeForce GTX 860M
2GB GDDR3 Video-RAM On Board

Kompatibel mit MS DirectX® 11.1

Sicherheit

BIOS-Paßwort
Öffnung für Sicherheitsschloß (Typ

Kensington)
(Werkseitige Option) Fingerabdruckleser

(Nur Modelle A & C)

58

Audio

High-Definition-Audio-kompatible
Schnittstelle

2 eingebaute Lautsprecher
Eingebautes Mikrofon
Sound Blaster

™

Cinema

Speicher

Drei 204-Pin SODIMM-Sockel,
Unterstützung von DDR3L 1600MHz
Speicher

Speicher auf bis zu 24GB erweiterbar
(Die tatsächliche Speicherarbeitsfrequenz

hängt vom FSB des Prozessors ab.)
Hinweis: Drei SO-DIMMs werden nur von

Quad-Core CPUs unterstützt; Dual-Core
CPUs unterstützen maximal zwei SO­DIMMs

Speicher

(Werkseitige Option) Ein austauschbares
optisches Laufwerk (12,7mm Höhe) (Super
Multi-Laufwerk/kombinierte Blu-Ray­Laufwerk/Blu-Ray-Writer-Laufwerk)

(Werkseitige Option) Zwei

9,5mm/7,0mm hohe 2,5" (6cm)-SATA­Festplatten/SSDs

unterstützen
(Werkseitige Option) Ein mSATA-SSD-

Laufwerk

, die RAID Level 0/1

austauschbare,

Tastatur

Modelle A & B:

"Win Key"-Tastatur in Originalgröße mit
Nummerntastatur

Modell C:

Beleuchtete "Win Key"-Tastatur in

Originalgröße mit Nummerntastatur

Zeigegerät

Eingebautes Touchpad (integrierte
Rolltastenfunktion

Schnittstellen

Ein USB 2.0-Anschluss
Zwei USB 3.0-Anschlüsse
Ein eSATA-Anschluss (kombinierter USB

3.0-Anschluss)
Ein HDMI-Ausgangsanschluss
Eine Lautsprecher/Kopfhörer-

Ausgangsbuchse
Eine Mikrofon-Eingangsbuchse
Eine S/PDIF-Ausgangsbuchse
Eine RJ-45 LAN-Buchse
Eine Schnittstelle für externen Monitor
Eine DC-Eingangsbuchse

Kommunikation

Gigabit Ethernet-LAN eingebaut
1,0M HD PC-Kamera-Modul
Oder

(Werkseitige Option) 2,0M FHD PC-

Kamera-Modul

(Werkseitige Option) 3G Mini-Card-Modul
(Nur Modelle A & C)

WLAN/ Bluetooth Half Mini-Card
Module:

(Werkseitige Option) Intel® Wireless-N
7260 WLAN (802.11a/g/n) und Bluetooth

4.0

(Werkseitige Option) Intel® Wireless-N
7260 WLAN (802.11b/g/n) und Bluetooth

4.0

(Werkseitige Option) Wireless LAN
(802.11b/g/n) (andere Hersteller)

(Werkseitige Option) Wireless LAN
(802.11b/g/n) und Bluetooth 4.0 (andere
Hersteller)

(Werkseitige Option) Wireless LAN
(802.11a/b/g/n) und Bluetooth 4.0 (andere
Hersteller)

Kartenleser

Festes Multi-in-1 Push-Push Kartenleser­Modul

MMC (MultiMedia Card) / RS MMC
SD (Secure Digital) / Mini SD / SDHC/

SDXC kompatibel
MS (Memory Stick) / MS Pro / MS Duo

Deutsch

59

Mini-Card-Steckplätze

Modelle A & C:

Steckplatz 1 für Wireless-LAN-Modul oder
Kombinierte Bluetooth und WLAN-Modul

(Werkseitige Option) Steckplatz 2 für 3G­Modul oder mSATA-SSD-Laufwerk

Modell B:

Steckplatz 1 für Wireless-LAN-Modul oder
Kombinierte Bluetooth und WLAN-Modul

(Werkseitige Option) Steckplatz 2 für
mSATA-SSD-Laufwerk

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC

Deutsch

Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %

Stromversorgung

AC/DC-Adapter für den gesamten
Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang: 19V, 6,15A (120W)

8 Zellen-smart Lithium-Ionen-Akkupack,
76,96WH

Abmessungen und Gewicht

Modell A:

374 (B) x 250 (T) x 16,3 - 42,7 (H) mm
2,7kg mit

76,96WH-Akku

optischem Laufwerk und

Modell B:

413 (B) x 277,5 (T) x 17,5 - 44 (H) mm
3,2kg mit optischem Laufwerk und

76,96WH-Akku

Modell C:

374 (B) x 250 (T) x 16,7 - 43,1 (H) mm
2,7kg mit optischem Laufwerk und

76,96WH-Akku

60

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities
+ User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement
correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son conte­nu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas , ou si vous avez l’intention
de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device
Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur
le disque Device Drivers & Utilities + User’s Manual.

© Février 2014

Marques déposées

Intel et Intel Core sont des marques déposées ou enregistrées d’Intel Corporation.

Français

61

Instructions d’entretien et d’utilisation



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie rechar­geable. Cette batterie est recyclable. Quand elle n’est plus utilisable,
en fonction des lois locales des différents états et pays, il peut être il­légal de s’en débarrasser en la je tant avec les ordures ménagères
normales. Vérifiez auprès du responsa ble local de l’élimination des
déchets solides de votre quartier p our vo us in former des p ossi bilité s
de recyclage ou de la manière appropriée de la détruire.

Il existe un danger d’exp losion si la b atterie est remi se de façon in cor­recte. Remplacez-la uniquement par des batteries de même type ou
de type équivalent, recommandées par le fabricant. Eliminez les bat­teries usagées selon les inst ructions du fabricant.

L’ordinateur est robuste, mais il peut toutefois être endommagé. Afin
d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration. Si l’ordi-

nateur tombe, le boîtier et d’autres éléments pourraient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et son ali-

mentation externe à distance de toute source de chaleur. Il s’agit d’un appareil
électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de
votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transformateurs à

haute capacité, moteurs électriques, et autres appareils générateurs de champs
magnétiques importants. Ceux-ci peuvent gêner ses performances normales et
endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordinateur. Arrê-

tez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas
d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulière­ment puisqu’elles peuvent être perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre garantie
sera annulée et vous risquez de vous exposer et d'exposer l'ordinateur à
des chocs électriques. Confiez toute réparation à un technicien qualifié,
particulièrement dans les cas suivants:

Français

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé, abimé ou
effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi
les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran LCD est
cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sortant de
votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués dans ce
manuel. Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consul­tez la réglementation locale pour des instructions de recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endom­magée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur

62

continue de fonctionner avec la batterie en place, cela peut détériorer le circuit,
pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre
dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que l'ordina­teur est débranché de toute alimentation électrique externe, périphériques et
câbles (y compris les lignes téléphoniques).

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez
pas d'agent de nettoyage directement sur l'ordinateur. N’utilisez pas de produit
de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments
de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin
d’être réparée ou changée, veuillez vous adresser à votre représentant de ser­vice ou à des professionnels qualifiés.

Précautions concernant les batteries polymères

Notez les informations suivantes spécifiques aux batteries polymères,
et le cas échéant, celles-ci remplacent les informations générales de
précaution sur les batteries.

• Les batteries p olymères peuvent présenter une légère dilatation ou gonfle­ment, mais cela est inhérent au mécanisme de sécurité de la batterie et ne
représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur utilisation.
Ne pas utiliser de batteries polymères dans des environnements présentant une
température ambiante élevée, et ne pas stocker les batteries non utilisées pen­dant de longues périodes.

Guide de démarrage rapide

135°



Arrêt

Veuillez noter que vous devriez toujours
éteindre votre ordinateur en utilisant la
commande Arrêter dans Windows (voir
ci-dessous). Cette précaution évite des
problèmes de disque dur ou de sys­tème.

Cliquez sur Périphériques dans la
barre des charmes (utilisez la combinai­son de touches Touche L ogo de Win-
dows + touche C pour accéder à la
barre des charmes) et sélectionnez Ar-

rêter dans el menu Marche/Arrêt.
Ou
Sélectionnez Arrêter ou se déconnec-

ter > Arrêter dans el menu contextuel

(utilisez la combinaison de touches
Touche Logo de Windows +
touche X pour accéder au menu contex­tuel).

Figure 1

Ouvrir le couvercle/LCD/or­dinateur avec un adaptateur

AC/DC branché

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Installez la batterie et assurez-vous qu’elle
correctement positionnée.

4. Connectez fermement les périphériques que vous
souhaitez utiliser avec votre ordinateur (par ex. clavier
et souris) à leurs ports respectifs.

5. Branchez l'adaptateur AC/DC à la prise d'entrée DC à
l’arrière de l’ordinateur, branchez ensuite le cordon
secteur à une prise murale, puis à l’adaptateur AC/DC

(prenez soin d'utilisez l'adaptateur lors de la
configuration de l'ordinateur, car pour des raisons
de sécurité pour l'ordinateur, la batterie sera
verrouillée lors de l'expédition afin de ne pas
alimenter le système avant la première connexion à
l'adaptateur AC/DC).

6. D'une main, soulevez soigneusement le couvercle/
LCD pour obtenir un angle de vision confortable (ne
pas dépasser 135 degrés), de l'autre main (comme
illustré dans la Figure 1) maintenez la base de
l'ordinateur (Remarque : Ne soulevez jamais
l'ordinateur par le couvercle/LCD).

7. Pressez le bouton de mise en marche pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel
système pré-installé. Si ce n’est pas le cas, ou si
vous re-configurez votre ordinateur pour un sys­tème différent, vous constaterez que ce manuel fait
référence à Microsoft Windows 8.1.

Français

63

Différences de modèles

Cette série d’ordinateurs portables inclut trois types de modèles dont les différences sont indiquées dans le tableau ci-dessous.
Remarquez que l’apparence de votre modèle peut être légèrement différente de celles présentées dans ce manuel.

Caractéristique Modèle A Modèle B Modèle C

Type de LCD

Module 3G Option Pas compatible Option

Lecteur d'empreintes

digitales

Clavier lumineux

Dimensions physiques

& poids

Français

15,6” (39,62cm) HD+/ FHD 17,3” (43,94cm) HD+/ FHD 15,6” (39,62cm) HD+/ FHD

Option Pas compatible Option

Non Non Oui

374 (l) x 250(p) x 16,3 - 42,7 (h)

mm

2,7kg avec lecteur de disque

optique et batterie

Tableau 1 - Différences de modèles

413 (l) x 277,5 (p) x 17,5 - 44 (h) mm
3,2kg avec lecteur de disque optique

et batterie

374 (l) x 250(p) x 16,7 - 45,8 (h) mm

2,7kg avec lecteur de disque optique

et batterie

Prend en charge les disques durs RAID

Votre disque dur peut être configuré en mode AHCI ou RAID (pour améliorer les performances ou la protection) Notez que
la configuration de votre disque dur en mode RAID doit être faite avant d'installer le SE Windows (reportez-vous à Config-

uration RAID à la page 65).

64

Configuration RAID

Vous pouvez utiliser vos disques durs en RAID 0 (Striping),
RAID 1 (Mirroring) ou Recovery (Récupération) pour amé­liorer la tolérance aux pannes et les performances.

Niveau RAID Description

RAID 0

(deux disques

durs mini­mum sont

nécessaires)

Disques identiques lisant et écrivant des données en
parallèle pour améliorer les performances. RAID 0
implémente une matrice de disques agrégés et les
données sont décomposées en blo cs et cha que bloc
est écrit sur un disque séparé.

Avant de configurer votre disque dur Serial ATA en mode
RAID, vous devrez préparer ce qui suit :

1. Le disque de SE Microsoft Windows 8.1.

2. Un disque dur installé dans la baie du disque dur primaire.

3. Un second (identique) disque dur installé dans la baie du disque
dur secondaire.

4. Le disque Device Drivers & Utilities + User’s Manual.

5. Un lecteur flash USB.

6. Un ordinateur opérationnel (pour copier des fichiers à partir du
disque Device Drivers & Utilities + User’s Manual sur le lecteur
flash USB).

RAID 1

(deux disques

durs mini­mum sont

nécessaires)

Recovery

(Récupératio

n)

(deux disques
durs minimum

sont néces-

saires)

Des disques identiques dans une configuration en
miroir utilisée pour protéger les données. Si un
disque faisant partie d'une matric e en miroir tombe
en panne, le disque en miroir (qui contient des don­nées identiques) gèrera to utes les données. Quand
un nouveau disque de rechange est installé, les don­nées sont reconstruites sur le nouveau disque à par­tir du disque en miroir pour rétablir la tolérance de
faute.

Deux disques identiques copiant des données
entre un disque maître et un disque de récupé­ration. Cela offre plus de contrôle sur la façon
dont les données sont copiées entre le disque
maître et le disque de récupération, des mises à
jour rapides de volume et la possibilité de
consulter les données dans Windows Explorer.

Tableau 2 - Description RAID

Remarque: Tous les disques durs en configuration RAID
doivent être identiques (même capacité et même marque) afin
d’éviter tout comportement inattendu du système.

Procédure de configuration RAID

Avant de configurer le système, vous devrez copier un dos­sier de pilotes (sur le disque Device Drivers & Utilities +
User’ s Manual) sur un lecteur flash USB ou sur un disque dur
USB externe. Cependant, vous aurez besoin d'aller à un ordi­nateur utilisable et copier le dossier de pilotes sur un lecteur
flash USB ou sur un disque dur USB externe.

1. Allez à l'ordinateur utilisable et insérez un lecteur flash USB ou un
disque dur USB externe.

2. Insérez le disque Device Drivers & Utilities + User’s Manual dans
le lecteur de CD/DVD de l’ordinateur utilisable.

3. Copiez le dossier f6flpy-x64 depuis l'emplacement ci-dessous (D:
représente votre lecteur de DVD) du disque Device Drivers &
Utilities + User’s Manual sur le lecteur flash USB ou le disque dur
USB externe.

65

Français

• D:\Options\RAID\f6flpy-x64 (Windows 8.1 64bit)

Figure 2

Nommer le volume

RAID (Advanced >
Intel(R) Rapid Sto-

rage Technology)

Figure 3

Select

Disks (Sé-

lection-

ner les

disques)

4. Allumez l’ordinateur et appuyez sur <F2> pour aller dans le BIOS.

5. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur
Entrée.

6. Paramétrez UEFI Boot sur «Enabled».

7. Appuyez sur <Échap> pour sortir du menu et allez au menu
Advanced.

8. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez
"RAID Mode".

9. Appuyez sur <F4> et <Oui> pour “Enregistrer les modifications
et réinitialiser”.

10. Pendant le redémarrage de l’ordinateur, appuyez sur <F2> pour
accéder au BIOS.

11. Allez à Intel(R) Rapid Storage Technology (dans le menu
Advanced) et appuyez sur Entrée.

12. Sélectionnez Create RAID Volume et appuyez sur Entrée.

13. Vous pouvez maintenant configurer votre volume RAID à l'aide
des deux disques installés.

14. Allez à Name: et appuyez sur Entrée.

15. Tapez un nom de votre choix pour votre volume RAID et appuyez

Français

sur Entrée

.

16. Allez à RAID Level: et appuyez sur Entrée.

66

17. Choisissez le niveau RAID requis (voir le Tableau 2 à la page 65)
et appuyez sur Entrée.

• RAID0 (Stripe)/ RAID1 (Mirror)/ Recovery (Récupération)

18. Allez à l'un des disques énumérés sous Select Disks:
(Sélectionner les disques:) et sélectionnez un nom de disque et
appuyez sur Entrée.

19. Déplacez le curseur (utilisez les touches fléchées) vers le bas sur
X (ou sélectionnez le disque requis) et appuyez sur Entrée.

Si vous avez sélectionné un niveau RAID Recovery (Ré-
cupération) alors vous devez sélectionner un disque com­me Master disk (M) (Disque Maître (M) et un disque
comme Recovery disk (R) (Disque de Récupération).

20. Vous devez sélectionner deux disques identiques pour former
votre volume RAID.

21. Si vous avez sélectionné RAID0 (Stripe) (Bande) alors vous
pouvez ajuster la «Stripe Size» (Taille de bande) pour qu'elle
corresponde à vos besoins.

22. Si vous avez sélectionné Recovery (Récupération) alors vous
pouvez paramétrer la Synchronisation sur «On Request» (sur
demande) ou «Continuous» (Continu).

23. Allez à Create Volume (Créer un volume) et appuyez sur Entrée.

24. Le volume RAID sera alors créé et les informations RAID seront
affichées sous Intel(R) Rapid Storage Technology (dans le menu
Advanced).

Figure 4 - Informations RAID (Advanced > Intel(R) Rapid

Storage Technology)

25. Appuyez sur <Échap> pour sortir du menu.

26. Appuyez sur <F4> et <Oui> pour “Enregistrer les modifications et
réinitialiser”, cependant veillez à ce que les deux conditions
dans les points à puces suivantes soient remplies avant de le
faire.

• Vérifiez que le DVD du SE Windows 8.1 est dans le lecteur de

DVD, ainsi l'ordinateur démarrera automatiquement à partir du
DVD du SE Windows 8.1 (vous serez invité à appuyer sur une
touche pour démarrer à partir du DVD).

• Assurez-vous que votre lecteur Flash USB ou votre disque dur

USB externe est branché à l'un des ports USB de l'ordinateur.

27. Appuyez sur <F7> au démarrage de l'ordinateur pour faire
apparaître le menu des périphériques d'amorçage.

28. Sélectionnez le lecteur de DVD contenant le DVD du SE
Windows 8.1 et appuyez sur Entrée.

29. Appuyez sur une touche au démarrage du système pour
commencer à installer Windows à partir de votre disque Microsoft
Windows 8.1.

30. Appuyez sur Suivant > Installer maintenant pour continuer à
installer le système d'exploitation normalement (voir votre
documentation de Windows si vous avez besoin d'instructions
pour installer le Système d'Exploitation Windows).

31. Un message s'affichera pour vous demander de charger le pilote.

32. Cliquez sur Parcourir et allez à l'emplacement où vous avez
copié les fichiers sur votre lecteur flash USB ou votre disque dur
externe USB (X: représente votre lecteur flash USB ou votre
disque dur externe USB):

• X:\f6flpy-x64 (Windows 8.1 64bit)

33. Cliquez sur Suivant.

34. Suivez les instructions à l'écran pour installer le SE Windows 8.1.

35. Installez les pilotes Windows. Vérifiez que vous avez installé le
pilote Intel Rapid Storage Technology (IRST).

Français

67

Carte du système: Vue de face avec l’écran LCD ouvert (Modèles A & C)

Remarquez que
la zone d’utilisa­tion valide du
Touchpad et des
boutons est celle
indiquée à l’inté­rieur des lignes
en pointillé
rouges.

Figure 5 - Vue de face avec l’écran LCD ouvert (Modèles A & C)

1. Caméra PC

2. *Indicateur LED de caméra PC

*Quand la caméra PC est en cours d'utilisat ion le
Indicateur LED sera illuminé en rouge.

3. Écran LCD

4. Bouton d'alimentation

5. Indicateurs LED

6. Bouton Mode Avion

7. Bouton de Control Center

8. Haut-parleurs

9. Clavier (Modèle A)
Clavier lumineux (Modèle C)

10. Microphone

11. Pavé tactile (Touchpad) et
boutons

12. Lecteur d'empreintes

digitales (optionnelle)

2

1

9

3

8

5

15,6” (39,62cm)

4

10

11

8

12

6

7

2

1

9

3

8

5

15,6” (39,62cm)

4

10

11

8

12

6

7

11

Modèle A

Modèle C

Français

68

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle B)

Remarquez que la zone
d’utilisation valide du Tou­chpad et des boutons est
celle indiquée à l’intérieur
des lignes en pointillé
rouges.

Figure 6

Vue de face avec l’écran

LCD ouvert (Modèle B)

1. Caméra PC

2. *Indicateur LED de caméra
PC

*Quand la caméra PC est
en cours d'utilisation le
Indicateur LED sera
illuminé en rouge.

3. Écran LCD

4. Bouton d'alimentation

5. Bouton de Control Center

6. Haut-parleurs

7. Indicateurs LED

8. Boutons Hot-Key

9. Clavier

10. Microphone

11. Pavé tactile (Touchpad) et
boutons

3

5

1

8

4

6

9

11

7

6

2

10



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout
appareil électronique
de transmission est
généralement inter­dite à bord d'un avi­on.

Vérifiez que les mo­dules WLAN & Blue­tooth sont désactivés
si vous utilisez l'ordi­nateur à bord d'un
avion en mettant le
système en Mode
Avion.

11

17,3” (43,94cm)

Français

69

lndicateurs LED

Les indicateurs LED sur votre ordinateur affichent des infor ­mations utiles sur l’état actuel de votre ordinateur.

Boutons Hot-Key & Clavier

Appuyez sur les boutons Hot-Key sur l’ordinateur pour acti­ver/désactiver la fonction appropriée.

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Vert L’ordinateur est allumé
Vert

clignotant

Orange La batterie est en charge

Vert

Orange

clignotant

Vert

Le système est dans le mode de

La batterie est complètement

La batterie a atteint le niveau bas

Verrouillage numérique (pavé

Français

Vert Verrouillage majuscule activé

Vert Verrouillage défilement activé

Mode Avion activé (les

/

Vert

Blanc

Vert

modules WLAN, 3G & Blue-

tooth sont désactivés)

Le disque dur/périphérique

optique est en cours d'utilisation

Le Touchpad est éteint

Veille configuré

chargée

critique

numérique) activé

Icône Description

Activer/Désactiver le Mode Avion

Activer/Désactiver le Control Center

(Centre de contrôle)

Tableau 4 - Bouton Hot-Key (Modèles A & C)

Icône Description

Activer/Désactiver le Control Center

(Centre de contrôle)

Activer/Désactiver le module caméra

PC

Allume/Éteind le son

Activer/Désactiver le Mode Avion

Tableau 5 - Boutons Hot-Key (Modèle B)

70

Vert L'audio est désactivé

Tableau 3 - Indicateurs LED

ad

eric

Touche Logo de Windows

Touche Menu/Application



Raccourci clavier du logo de Windows

Utilisez la combinaison des touches Touche Logo de Windows + D pour passer de l'écran d'accueil au bureau de
Windows.

Raccourci clavier de Menu/Application

Lorsque l'application Bureau est activée, vous pouvez utiliser la touche Menu/Application du clavier pour effectuer
un clic droit de souris. Dans l'écran d'accueil cette fonction est utile pour afficher rapidement la barre Personnaliser.

Touches Fonction

Touche Fn

Pavé

numérique

Verr Num &
ArrêtDét

Clavier

Le clavier est doté d'un pavé numérique intégré pour une saisie des données numériques plus facile. Le fait d'appuyer sur Verr
Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de changer ins-

tantanément de mode opérationnel.
(Modèle C seulement) Le niveau d'éclairage du clavier peut être réglé, ou allumé/éteint, à l'aide des touches Fn + F12

Figure 7 - Clavier

Français

71

Touches fonction

Les touches de fonctions (F1 - F12 etc.) agiront comme touches de raccourci (h ot-key) quand pressée en maintenant la touche
Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibles (dans l'ap-
plication Bureau de Wi ndows uniquement et pas dans l'écran d'accueil) quand le pilote de to uches de raccourci (HotKey

Driver) est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuel s

+

+

+

Français

+

+

+ Permutation veille +

+

72

Lecture/Pause (dans les programmes audio/vidéo)

Contrôle Automatique du

Ventilateur /Pleine Puis-

Eteindre le rétroéclairage LCD (Appuyez sur une

+

Diminution/Augmenta­tion du volume sonore

sance

Activer/Désactiver le

Touchpad

touche ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Modifiez la configuration de l'affichage (voir la

page 64)

Tableau 6 - Touches de fonctions & indicateurs visuels

+

+

+

+

+

Diminution/Augmenta-

tion de la luminosité de

l’écran LCD

Activer/Désactiver le

module caméra PC

Permutation du mode

Avion

Allumer ou éteindre l’éclairage du clavier/Ajuster le

niveau de luminosité (Modèle C seulement)

Activer/Désactiver le

pavé numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majus-

cule et minuscule

Activer/Désactiver le Control Center (Centre de

contrôle) (voir la page 57)

Control Center (Centre de contrôle)

Le Control Center (Centre de contrôle) dans Windows 8.1 fonctionne dans l' application Bureau et non dans l'écran d'accueil.
Appuyez sur la combinaison de touches Fn + Échap ou double-cliquez sur l'icône dans la zone de notification de la
barre des tâches pour activer/désactiver le Control Center. Le Control Center donne un accès rapide aux commandes fré-
quemment utilisées, et vous permet de rapidement d'activer/désactiver le touchpad/le module caméra PC.

Figure 8 - Control Center

Français

Cliquez sur les icônes du Control Center pour activer la fonction correspondante, ou maintenez le bouton de la souris en­foncé et déplacez le curseur à l'endroit approprié. Certaines fonctions sont automatiquement ajustées lorsque le mode d'ali­mentation est sélectionné.

73

Modes d’alimentation

Vous pouvez définir un Mode d’alimentation en cliquant sur l'icône appropriée au dessus du Control Center. Chaque mode
d'alimentation aura une incidence sur le mode Economie d'énergie, le mode Avion, la gestion de l'alimentation et l'alimenta­tion de la caméra PC de l'ordinateur, etc.

Vous pouvez cliquer sur l’icône du Control Center pour définir un mode d'alimentation générale, puis cliquer sur les icônes
individuelles dans le Control Center pour activer/désactiver le touchpad et le module caméra PC

.

Mode de gestion de l'ali-

Français

Power Conservation Mode

(Mode Economie d'énergie)

Mode Avion Désactivé Activé Désactivé Désactivé

74

Modes

Icône

mentation

Caméra PC Activé Désactivé Activé Activé

Touchpad Activé Activé Activé Désactivé

Quiet

(Silencieux)

Balanced

Tableau 7 - Modes d’alimentation

Power Saving

(Economie

d’énergie)

Economie d'énergie Performances élevées

Energy Star Performance

Performance

(Performances)

Entertainment

(Divertissement)

Balanced

Power Status (État d'alimentation) /

L'icône État d'alimentation indique si vous êtes actuelle­ment alimenté par la batterie, ou par l'adaptateur AC/DC
branché à une prise de courant. La barre d’état d’alimenta­tion indiquera l'état de charge actuel de la batterie.

Brightness (Luminosité)

L'icône Luminosité indiquera le niveau de luminosité actuel
de l'écran. Vous pouvez utiliser le curseur pour ajuster la lu­minosité de l'écran ou les combinaisons de touches Fn + F8/
F9, ou utiliser la combinaison de touches Fn + F2 pour
éteindre le rétroéclairage LED (appuyez sur une touche pour
le rallumer). Notez que la luminosité de l'écran est également
affectée par le Mode d'alimentation choisi.

Volume

L'icône Volume indiquera le niveau du volume actuel. Vous
pouvez utiliser le curseur pour régler le volume ou les com­binaisons de touches Fn + F5/F6, ou utiliser les combinai­sons de touches Fn + F3 pour couper le volume.

Power Conservation (Économie d'énergie)

Ce système prend en charge les fonctionnalités de gestion
d’alimentation Energy S tar qui placent les ordinateurs (CPU,
disque dur, etc.) dans des modes veille à faible consommation
d'énergie après une période d'inactivité donnée. Cliquez sur le
bouton Performance (Performances), Balanced (Equilibré)
ou Energy Star.

Sleep Button (Bouton Veille)

Cliquez sur le bouton Veille Prolongée ou Veille pour que
l'ordinateur entre dans le mode d'économie d'énergie sélec­tionné.

Display Switch (Permutation d’affichage)

Cliquez sur le bouton Permutation d’affichage pour accé­der au menu (ou utilisez la combinaison de touches + P)
et sélectionnez le mode d'affichage joint approprié.

Time Zone (Fuseau horaire)

Cliquer sur le bouton Fuseau horaire permet d’accéder au
panneau de configuration de Date et heure de Windows.

Desktop Background (Fond d'écran du bureau)

Cliquer sur le bouton Fond d'écran du bureau vous permet­tra de changer l'image du fond d'écran du bureau.

Touchpad/caméra PC

Cliquez sur l’un de ces boutons pour permuter l’état d’ali­mentation du TouchPad ou du module caméra. Notez que
l'état de l'alimentation du module caméra est également af­fecté par le mode d'alimentation choisi.

Français

75

Carte du système: Vues de face, gauche, droite, arrière & dessous

Figure 9

Vues de face, gauche,

droite, arrière & dessous

(Modèles A & C)

1. Indicateurs LED

2. Fente de verrouillage de
sécurité

3. Port USB 2.0

4. Prise de sortie S/PDIF

5. Prise d'entrée de
microphone

6. Prise de sortie haut­parleurs/casque

7. Baie de périphérique
optique

8. Trou d’ejection d’urgence

9. Lecteur de carte multi-e n -1

10. Ports USB 3.0

11. Port combiné eSATA et
USB 3.0

12. Prise de sortie HDMI

13. Prise réseau RJ-45

14. Port moniteur externe

15. Prise d’entrée DC

16. Ventilation

1

10

13

12

11

14

2

5

4

3

8

6

7

9

15

10

16

Face

Gauche

Droit

Arrière



USB

Les ports USB 3.0 sont colo­rés en bleu. USB 3.0 transfèrera
des données bien plus rapidement
que l’USB 2.0, et il est compatible
en amont avec USB 2.0.

10



Ejection d’urgence du disque

Si vous devez éjecter manuellement un disque (par
ex. suite à une coupure de courant) vous pouvez en­foncer l’extrémité d’un trombone redressé dans le
trou d’ejection d’urgence. N’utilisez pas la pointe
d’un crayon, ou tout autre objet similaire qui pourrait
se casser et rester coincé dans le trou.

(Modèles A & C)

Français

76

Carte du système: Vues de face, gauche, droite, arrière & dessous

1

10

13

12

11

14

2

5

4

3

8

6

7

9

15



USB

Les ports USB 3.0 sont colo­rés en bleu. USB 3.0 transfèrera
des données bien plus rapidement
que l’USB 2.0, et il est compatible
en amont avec USB 2.0.

10

10

16

Face

Gauche

Droit

Arrière

Figure 10

Vues de face, gauche,

droite, arrière & dessous

(Modèle B)

1. Indicateurs LED

2. Fente de verrouillage de
sécurité

3. Port USB 2.0

4. Prise de sortie S/PDIF

5. Prise d'entrée de
microphone

6. Prise de sortie haut­parleurs/casque

7. Baie de périphérique
optique

8. Trou d’ejection d’urge nce

9. Lecteur de carte multi-en-1

10. Ports USB 3.0

11. Port combiné eSATA et
USB 3.0

12. Prise de sortie HDM I

13. Prise réseau RJ-45

14. Port moniteur externe

15. Prise d’entrée DC

16. Ventilation



Ejection d’urgence du disque

Si vous devez éjecter manuellement un disque (par
ex. suite à une coupure de courant) vous pouvez en­foncer l’extrémité d’un trombone redressé dans le
trou d’ejection d’urgence. N’utilisez pas la pointe
d’un crayon, ou tout autre objet similaire qui pourrait
se casser et rester coincé dans le trou.

(Modèle B)

Français

77

Carte du système: Vue d’en dessous



Informations batterie

Décharger puis rechargez toujours complètement une
batterie neuve avant de l'utiliser. Déchargez complète­ment puis rechargez la batterie au moins une fois tous
les 30 jours ou après environ 20 décharges partielles
(consultez le Manuel de l’Utilisateur complet sur le
disque Device Drivers & Utilities +User’s Manual).

Figure 11

Vue d’en dessous

1. Couvercle de baie de
composant

2. Ventilation

3. Batterie

4. Baie du disque dur



CPU

Veuillez ne pas essayer d’ou­vrir ou de forcer le processeur
UC de votre ordinateur. Le fait
d'accéder au CPU de quelque
manière que ce soit risque de
violer la garantie.

Surchauffe

Afin de ne pas causer une sur­chauffe de votre ordinateur, ve­rifiez que rien ne bouche la (les)
ventilation(s) quand le systeme
est allumé.

2

1

4

3

2

2

1

4

3

2

Modèles A & C

Modèle B

Français

78

Panneau de Configuration de Windows 8.1

Figure 12

Menu

contextuel

Déplacez la souris vers le
coin inférieur gauche de
l'écran et faites un clic
droit sur le bouton Dé­marrer pour accéder au
menu.

Figure 13 - Écran d'accueil

Tout au long de ce manuel, vous verrez une instruction pour ouvrir le Panneau de Configuration. Faites un clic droit sur
le bouton Démarrer dans l'appli Bureau ou sur l'écran d'accueil (ou utilisez la combinaison de touches Touche Logo de
Windows + X) pour faire apparaître un menu contextuel avancé de fonctionnalités utiles telles que Panneau de configu-
ration, Programmes et fonctionnalités, Options d'alimentation, Gestionnaire de tâches, Rechercher, Explorateur de fichiers,
Invite de commandes, Gestionnaire de périphériques et Connexions réseau, et plus encore et sélectionnez Panneau de Confi-
guration.

Écran d'accueil & bureau de Windows 8.1

Les applications, les panneaux de contrôle, les utilitaires et les programmes
dans Windows sont accessibles depuis l'écran d'accueil et/ou l'application
Bureau de Windows. Le Bureau (qui fonctionne comme une application dans
l'écran d'accueil) est accessible en cliquant sur l'élément Bureau dans l'écran
d'accueil (ou en utilisant la combinaison de touches Touche Logo de Win-
dows + D). La barre des tâches est affichée au bas de l'écran du bureau,
et vous pouvez voir la zone de notification de la barre des tâches en bas à
droite de l'écran. Cliquez sur la flèche en bas de l'écran d'accueil pour accéder
à Applications.

Français

79

Applications et Vignettes

Cliquez sur la flèche en bas de
l'écran d'accueil pour accéder à Applications.

L'écran d'accueil contiendra un certain nombre d'applications, et bien
d'autres seront installées lorsque vous ajouterez des applications, etc.
T outes ces applications peuvent tenir sur un seul écran ainsi vous aurez
souvent besoin d'utiliser le curseur au bas de l'écran afin d'afficher
toutes les applications nécessaires.

Barre des charmes

Le côté droit de l'écran affiche la Barre des charmes. La Barre des charmes contient les menus Rechercher, Partager, Ac­cueil, Périphériques et Paramètres. Pour accéder à la Barre des charmes déplacez le curseur vers les coins supérieurs ou

inférieurs à droite de l'écran, puis passez la souris sur l'un des éléments de la Barre des charmes pour l'activer (la barre est
noire quand elle est active), ou utilisez la combinaison de touches Touche Logo de Windows + C.

Français

Figure 14 - Ecran d'accueil avec la Barre des charmes

80

Caractéristiques vidéo

Le système comporte à la fois un GPU intégré Intel (pour
l’économie d’énergie) et un GPU discr et NVIDIA (pour les
performances). Vous pouvez changer de périphérique d’affi­chage, et configurer les options d’affichage dès le moment
que les pilotes vidéo sont installés.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics est une technologie transpa­rente conçue pour tirer les meilleures performances du sys­tème graphique tout en permettant une durée de batterie plus
longue, sans avoir à changer manuellement les paramètres.
L’ordinateur commute automatiquement et de façon tran spa­rente entre l’UMA (Unified Memory Architecture) GPU
(iGPU) intégrée et le GPU (dGPU) discret lorsque c’est re­quis par les applications en cours.

Pour accéder au panneau de contrôle Affichage:

1. Allez au Panneau de Configuration.

2. Cliquez sur Affichage dan Apparence et personnalisation
(catégorie).

3. Cliquez sur Modifier la résolution de l’écran/Ajuster la réso-
lution.

OU

4. Cliquez-droit sur le bureau (utilisez la combinaison de touches

Touche Logo de Windows + touche D pour accéder au
bureau) et sélectionnez la Résolution d’écran.

5. Utilisez le menu déroulant pour sélectionner la résolution
d’écran.

6. Cliquez sur Paramètres avancés.

Pour accéder au Panneau de configuration des graphiques
HD Intel®:

1. Cliquez sur l’icône (Panneau de configuration des graphiques
HD Intel®) dans l'écran Applications.

OU

2. Cliquez-droit sur le bureau (utilisez la combinaison de touches

Touche Logo de Windows + touche D pour accéder au
bureau)

et sélectionnez Propriétés graphiques dans le menu.

OU

Cliquez sur l'icône dans la zone de notification de la barre des
tâches du bureau et

menu.

sélectionnez Propriétés graphiques dans le

Pour accéder au Panneau de configuration NVIDIA:

1. Allez au Panneau de Configuration.

2. Cliquez sur Panneau de configuration NVIDIA dan Apparence
et personnalisation (catégorie).

OU

3. Cliquez-droit sur le bureau (utilisez la combinaison de touches

Touche Logo de Windows + touche D pour accéder au
bureau) et sélectionnez Panneau de configuration NVI DIA dans
le menu.

Français

81

Périphériques d’affichage



Résolution de l'écran des applications (Windows 8.1)

La résolution minimale dans laquelle les applications s'exé­cuteront est 1024x768.

La résolution minimale requise pour prendre en charge
toutes les fonctionnalités de Windows 8.1 (y compris le mul­titâche avec ancrage) est 1366x768.

Figure 15

+ P (Modifiez la

configuration de l'af-

fichage)

En plus du LCD intégré, vous pouvez aussi utiliser un moni­teur VGA externe/écran plat ou TV (connecté au port moni­teur externe ou à la prise de sortie HDMI) comme
périphérique d'affichage.

Français

Utilisez la combinaison de touches du
logo de Windows

+ P pour changer

d'affichage

Vous pouvez utiliser la combinaison de touches + P (ou
Fn + F7) pour changer rapidement de configuration d'affi-

chage et de mode (ce qui est particulièrement utile lors de la
connexion d'un projecteur) sous Windows.

1. Connectez votre écran externe au port moniteur externe ou à la
prise de sortie HDMI, et allumez-le.

2. Appuyez sur la combinaison de touches + P (ou Fn + F7).

3. Un menu d'écran apparaîtra.

4. Utilisez les touches du curseur (ou + P) pour sélectionner la
configuration appropriée dans le menu, et appuyez sur Entrée
pour confirmer la sélection.

82

Caractéristiques audio



Sound Blaster Cinema & HDMI

A noter que les effets Sound Blaster Cinema ne s'appli­quent pas à l'audio généré via une connexion HDMI.



Réglages du Volume Sonore

Le niveau du volume sonore aussi peut également être ré­glé à l'aide du réglage du volume dans le menu Para-
mètres dans la barre des Charmes (dans l'écran
d'accueil) ou au moyen de l'icône Haut-parleurs de la
barre des tâches du bureau.

Figure 16

Sound Blaster

Cinema

(Icône de zone

de notification

de la barre des

tâches)

Vous pouvez configurer les options audio de votre ordinateur
à partir du panneau de configuration Son
à partir de l'icône HD VDeck sur le bureau ou le panneau de
configuration VIA HD Audio Deck.

dans Windows,

Sound Blaster Cinema EQ

Installez l'application Sound Blaster Cinema afin de pou­voir configurer les paramètres audio adéquats permettant
d’obtenir les meilleures performances de jeux, de musique et
de films.

Le volume peut être réglé à l'aide de la combinaison de
touches Fn + F5/F6.

Creative Software AutoUpdate

Exécutez l'application à partir du raccourci dans l'écran Ap­plications et assurez-vous que vous êtes connecté à Internet,

puis cliquez sur Suivant et suivez les instructions à l'écran
pour mettre à jour le logiciel.

Application Sound Blaster Cinema

Exécutez le panneau de configuration Sound Blaster Cine­ma dans la zone de notification de la barre des tâches (ou à

partir de l'élément dans l'écran Applications). Cliquez sur
les onglets pour accéder aux menus du panneau de configu­ration.

83

Français

Options d’alimentation

Figure 17 - Options d’alimentation

Le panneau de configuration Options d'alimentation de Windows vous permet de configurer la gestion d'alimentation de
votre ordinateur. Vous pouvez économiser de l'énergie à l'aide de modes de gestion de l'alimentation et configurer les op-
tions pour le bouton d'alimentation, bouton de veille (Fn + F4), couvercle de l'ordinateur (lorsqu'il est fermé), mode

Affichage et Veille (l'état d'économie d'énergie par défaut) dans le menu de gauche. Remarquez que le mode de gestion d'éco­nomie d'énergie peut avoir un impact sur les performances de l'ordinateur.

Cliquez pour sélectionner l'un des modes existants, ou cliquez sur Créer un mode de gestion d'alimentation dans le menu
gauche et sélectionnez les options pour créer un nouveau mode. Cliquez sur Modifier les paramètres du mode et cliquez
sur Modifier les paramètres d'alimentation avancés pour accéder à plus d'options de configuration.

Français

84

Installation du pilote



Directives générales pour

l'installation du pilote

D'une manière générale,
suivez les instructions par
défaut à l'écran pour chaque
pilote (par exemple Suivant
> Suivant > Terminer) à
moins que vous ne soyez un
utilisateur avancé. Dans la
plupart des cas, un redé­marrage est nécessaire
pour installer le pilote.

Assurez-vous que les mo­dules (par exemple WLAN
ou Bluetooth) sont allumés
avant d'installer le pilote cor­respondant.

Windows Update

Après avoir installé tous les
pilotes vérifiez que vous
avez activé Windows
Update afin d'obtenir toutes
les dernières mises à jour de
sécurité etc. (toutes les
mises à jour incluront les
derniers correctifs de Mi­crosoft).



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurez-vous
que votre ordinateur est alimenté par l'adapta­teur CA/CC connecté à une source d'alimenta­tion. Certains pilotes consomment une quantité
importante d'énergie pendant la procédure
d'installation, et si la capacité restante de la bat­terie n'est pas suffisante cela peut provoquer
l'arrêt du système et entraîner des problèmes
de système (à noter qu'il n'y a pas ici de pro­blème de sécurité en cause, et la batterie sera
rechargeable en 1 minute).

Figure 18 - Installation du pilote

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires
nécessaires pour un bon fonctionnement de votre ordinateur. Cette installation aura proba­blement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Install

Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Option-
nels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 18. Cliquez pour sé-

lectionner les pilotes que vous désirez installer (vous devez noter les pilotes lorsque vous
les installez). Remarque: Si vous devez réinstaller un pilote, vous devez d’abord le désins­taller.

Installation manuelle du pilote

Cliquez le bouton Browse CD/DVD dans l'application Drivers Installer et naviguer jus-
qu'au fichier exécutable dans le dossier de pilote approprié.

Si l’assistant Nouveau matériel détecté apparaît pendant la procédure d'installation, cliquez
sur Annuler pour fermer l’assistant, et suivez la procédure d'installation comme indiqué.

Français

85

Module 3G

1



Orientation de la carte

USIM

Notez que le côté lisible
de la carte USIM (avec
les contacts dorés) doit
être orienté vers le haut
comme illustré.

1

(Optionnel pour Modèles A & C seulement)

Si votre option d'achat comporte un module 3G optionnel, suivez les instructions ci-dessous pour installer la carte USIM
(qui vous sera fournie par votre fournisseur de service), et installez ensuite l'application.

Insérer la carte USIM

1. Eteignez l'ordinateur, retournez-le et retirez la batterie .

2. Insérez la carte USIM comme illustré ci-dessous jusqu'à ce qu'elle se clique en position, et remettez la batterie.

Français

Figure 19 - Retirer la batterie et insérer la carte USIM

86

Dépannage

Problème Cause possible - résolution

Les modules LAN sans fil/
Bluetooth ne peuvent pas être

détectés.

Le module caméra PC ne peut
pas être détecté.

Les fichiers vidéo capturés depuis
la caméra PC prennent trop de
place sur le disque.

Les modules sont désactivés quand l'ordinateur est en Mode Avion. Vérifiez l'indicateur LED

/ et/ou l’indicateur de la touche de fonction pour voir si l'ordinateur est en Mode Avion
(voir le Tableau 3 à la page 70). Utilisez la combinaison de touches Fn + F11 ou le bouton
Mode Avion pour activer ou désactiver le Mode Avion (voir le Tableau 6 à la page 72).

Le module est désactivé. Utilisez la combinaison de touches Fn + F10 pour activer le module
(voir le Tableau 6 à la page 72). Exécutez l’applicati on Caméra pour voir l'image de l'appareil
photo.

Notez que la capture de fichiers vidéo à haute résolution nécessite un esp ace substantiel sur le
disque pour chaque fichier.

Notez que le système Windows nécessite un minimum de 20Go (64bit) d'espace libre sur la
partition système du lecteur C:. Il vous est recommandé d'enregistrer le fichier vidéo capturé
dans un autre emplacement que le lecteur C:, limitez la taille du fi chier de la vidéo capturée ou
réduisez la résolution vidéo.

Français

87

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans
cette section sont correctes à l'heure de
la mise sous presse. Certains éléments
(particulièrement les types de proces­seur/vitesse unique) peuvent être modi­fiés ou mis à niveau en fonction du
calendrier des parutions du fabricant.
Voyez auprès de votre service clientèle
pour les détails.

Français

Options de processeurs

Processeur Intel® Core i7
i7-4910MQ (2,90GHz), i7-4900MQ
(2,80GHz)

Cache L3 8Mo, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4810MQ (2,80GHz), i7-4800MQ
(2,70GHz), i7-4700MQ (2,40GHz)

Cache L3 6Mo, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4610M (3.00GHz), i7-4600M (2.90GHz)

Cache L3 4Mo, 22nm, DDR3L-1600MHz,
TDP 37W

Processeur Intel® Core i5
i5-4340M (2,90GHz), i5-4330M (2,80GHz),

i5-4310M (2,70GHz), i5-4300M (2,60GHz),
i5-4200M (2,50GHz)

Cache L3 3Mo, 22nm, DDR3L-1600MHz,
TDP 37W

Processeur Intel® Core i3
i3-4100M (2,50GHz), i3-4000M (2,40GHz)

Cache L3 3Mo, 22nm, DDR3L-1600MHz,
TDP 37W

Core logic

Chipset Intel® HM87

BIOS

AMI BIOS (SPI Flash ROM de 48Mb)

Options d’écrans LCD

Modèles A & C:

15,6" (39,62cm) FHD

Modèle B:

17,3" (43,94cm) FHD

Adaptateur vidéo

GPU intégré Intel® et GPU discret NVIDIA
Prennent en charge Microsoft Hybrid

Graphics
GPU intégré Intel®

Intel® HD Graphics 4600

Fréquence dynamique (Technologie de
mémoire vidéo dynamique d'Intel jusqu’à
1,7Go)

Compatible avec MS DirectX® 11

GPU discret NVIDIA®
NVIDIA® GeForce GTX 860M

RAM Vidéo interne GDDR3 2Go
Compatible avec MS DirectX® 11.1

Sécurité

Mot de Passe du BIOS
Fente de verrouillage de sécurité (type

Kensington)
(Option d’usine) Lecteur d'empreintes

digitales (Modèles A & C seulement)

88

Son

Interface conforme HDA (Son Haute
Définition)

Sound Blaster™ Cinema

2 haut-parleurs intégrés
Microphone intégré

Mémoire

Trois emplacements SODIMM 204 broches,
supportant la mémoire DDR3L 1600MHz

Mémoire extensible jusqu’à 24Go
(La fréquence réelle d’opération de la

mémoire dépend du FSB du processeur.)
Remarque: Seuls trois modules SO-DIMM

sont pris en charge par les processeurs
Quad-Core ; les processeurs Dual-Core
prennent en charge deux modules SO­DIMM au maximum

Stockage de données

(Option d’usine) Un module de lecteur

(12,7mm) échangeable (module de

optique

lecteur Super Multi/module de lecteur
combo Blu-Ray/module de lecteur graveur
Blu-Ray)

(Option d’usine) Deux disques durs/SSDs
2,5" (6cm) 9,5mm/7,0mm (h) SATA
changeables prenant en charge la
configuration RAID niveau 0/1

(Option d’usine) Un lecteur SSD mSATA

Clavier

Modèles A & B:

Clavier "Win Key" pleine taille (avec pavé
numérique)

Modèle C:

Clavier lumineux pleine taille avec pavé
numérique

Dispositif de pointage

Touchpad intégré (avec fonction de
défilement)

Interface

Un port USB 2.0

Deux ports USB 3.0
Un port eSATA (port USB 3.0 combiné)
Un port de Sortie HDMI-Out
Une prise de sortie haut-parleurs/casque
Une prise d'entrée de microphone
Une prise de sortie S/PDIF
Une prise réseau RJ-45
Un port moniteur externe
Une prise d’entrée en DC

Communication

1Gbit réseau Ethernet intégré
1,0M caméra PC HD
Ou
(Option d’usine) 2,0M caméra PC FHD
(Option d’usine) Module Mini-carte

3G (Modèles A & C seulement)

Modules Half Mini-carte LAN sans fil/
Bluetooth:

(Option d’usine) Bluetooth 4.0 et LAN sans
fil (802.11a/g/n) Intel® Wireless-N 7260

(Option d’usine) Bluetooth 4.0 et LAN sans
fil (802.11b/g/n) Intel® Wireless-N 7260

(Option d’usine) LAN sans fil (802.11b/g/n)
(tiers)

(Option d’usine) Bluetooth 4.0 et LAN sans
fil (802.11b/g/n) (tiers)

(Option d’usine) Bluetooth 4.0 et LAN sans
fil (802.11a/b/g/n) (tiers)

Lecteur de carte

Lecteur de carte Push-Push multi-en-1

MMC (MultiMedia Card) / RS MMC
SD (Secure Digital) / Mini SD / SDHC/

SDXC
MS (Memory Stick) / MS Pro / MS Duo

Français

89

Logements Mini-carte

Modèles A & C:

Logement 1 pour module LAN sans fil ou
module combo Bluetooth et LAN sans fil

(Option d’usine) Logement 2 pour module

3G ou lecteur SSD mSATA

Modèle B:

Logement 1 pour module LAN sans fil ou
module combo Bluetooth et LAN sans fil

(Option d’usine) Logement 2 pour lecteur

SSD mSATA

Spécifications environnementales

Température

En fonction : 5
Eteint : -20

Humidité relative

En fonction : 20% - 80%
Eteint : 10% - 90%

Français

°C- 35°C

°C - 60°C

Mise en marche

Adaptateur AC/DC pleine bande
Entrée AC: 100-240V, 50-60Hz
Sortie DC: 19V, 6,15A (120W)

Batterie Smart Lithium-Ion à 8 éléments,
76,96WH

Dimensions physiques & poids

Modèle A:

374 (l) x 250 (p) x 16,3 - 42,7 (h) mm
2,7kg avec lecteur de disque optique et

batterie 76,96WH

Modèle B:

413 (l) x 277,5 (p) x 17,5 - 44 (h) mm
3,2kg avec lecteur de disque optique et

batterie 76,96WH

Modèle C:

374 (l) x 250 (p) x 16,7 - 43,1 (h) mm
2,7kg avec lecteur de disque optique et

batterie 76,96WH

90

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del
Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual
suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el
ordenador correctamente (Nota:
previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea
reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities
+ User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del
usuario completo del disco Device Drivers & Utilities + User’s Manual.

© Febrero del 2014

Marcas registradas

Intel, e Intel Core son marcas/marcas registradas de Intel Corporation.

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Español

91

Instrucciones para el cuidado y funcio-



Eliminación de la batería & Cuidado

El producto que usted ha comprado conti ene una batería re car­gable. La batería es reciclable Termina da su vida útil, segú n las
leyes locales y estatales, puede ser ileg al desecharla junto con
los residuos ordinarios. Verifique con las autoridades locales res­ponsables de los desechos sólido s cuáles son las opciones de
eliminación y reciclado existentes en su zona.

Peligro de explosión si la batería está mal colocada . Sustitú yala
con un tipo de batería igual o equivalente al recomendado por el
fabricante. Elimine la batería usada d e conformida d con las ins ­trucciones del fabricante.

namiento

El ordenador portátil es muy robusto, pero puede dañarse. Para evitar
esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordenador se cae, la

carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y fuente

de alimentación alejados de cualquier tipo de fuente de calor. Esto es un
aparato eléctrico. Si se derrama agua u otro líquido en su interior, el orde­nador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de transformado-

res de alta capacidad, motores eléctricos y otros campos magnéticos fuer­tes. Éstos pueden dificultar el correcto funcionamiento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador. Apague el

ordenador correctamente y no olvide guardar su trabajo. Recuerde guardar
periódicamente sus datos, pues los datos pueden perderse si la batería se
descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la garantía
y exponerse usted y el ordenador a descarga eléctrica. Deje que sea
personal de reparación cualificado el que realice las reparaciones, es­pecialmente bajo cualquiera de estas condiciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instrucciones de
uso.

Español

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso si el
panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del ordenador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su uso con
este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en este
manual. No tire las baterías al fuego. Podrían explotar. Consulte los códi­gos locales para posibles instrucciones para desechos especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada (p. ej.

92

doblada o retorcida). Incluso si el ordenador sigue fun cionando con una
batería dañada, puede provocar daños en el circuito que podrían causar
fuego.

• Compruebe que su ordenador esté completamente apagado antes de intro­ducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, quite la batería y asegúrese de que el orde­nador esté desconectado de cualquier fuente de alimentación externa, peri­féricos y cables (incluyendo la línea telefónica).

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no aplique
limpiador directamente en el ordenador. No utilice limpiadores volátiles
(derivados del petróleo) o limpiadores abrasivos en ningún lugar del orde­nador.

• No intente reparar baterías. Solicite la reparación o la sustitución a su
representante de servicio o a personal de servicio cualificado.

Precauciones para baterías de polímero

Tenga en cuenta la información siguiente específica para baterías de
polímero; además, donde corresponda, invalida la información sobre
precauciones para baterías normales.

• Las baterías pueden aumentar o hincharse ligeramente, sin embargo, esto
es parte del mecanismo de seguridad de la batería y o supone un problema.

• Utilice los procedimientos de manejo apropiados cuando utilice baterías de
polímero. No utilice baterías de polímero en entornos con temperatura
ambiental alta y no guarde las baterías sin usar durante mucho tiempo.

Guía rápida para empezar

135°



Apagar

Por favor, tenga en cuenta que debe­ría siempre apagar el ordenador eli­giendo la opción Apagar en
Windows (ver abajo). Esto le ayuda­rá a evitar problemas con el disco
duro o el sistema.

Haga clic en Configuración en la
Barra Charms (utilice la combinación
Tecla de Windows

+ tecla C

para acceder a la Barra Charms) y
elige la opción Apagar desde el
menú Iniciar/Apagar.

O
Elige Apagar o cerrar

sesión >

Apagar en el menú contextual (utilice

la combinación Tecla de Windows

+ tecla X para acceder al menú

contextual).

Figura 1

Abrir la tapa/LCD/ordenador

con el adaptador AC/DC en-

chufado

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Inserte la batería y asegúrese de que quede
bloqueada en su posición.

4. Conecte en los puertos correspondientes los
periféricos que desee utilizar con el ordenador (p. ej.
teclado y ratón).

5. Conecte el adaptador AC/DC al conector de entrada
DC que está del lado posterior del ordenador, y luego
conecte el cable de alimentación AC en un eschufe y
al adaptador

cuando configure por primera vez el ordenador,
pues para proteger el ordenador durante el envío la
batería estará bloqueada para no alimentar al
sistema hasta que se conecte al adaptador AC/DC
por primera vez).

6. Utilice una mano para levantar con cuidado la tapa/
LCD a un ángulo de visión cómodo (no exceder 135
grados), mientras utiliza la otra mano (como se
muestra en la Figura 1) para sostener la base del
ordenador (Nota: Nunca levante el ordenador por la
tapa/LCD).

7. Presione el botón de encendido para “encender”.

Software de sistema

Puede ser que su ordenador tenga instalado un
software de sistema. Si no es el caso, o si desea
reconfigurarlo con otro sistema, este manual se
refiere a Microsoft Windows 8.1.

(asegúrese de usar el adaptador

Español

93

Diferencias de modelos

Esta serie de portátil incluye tres tipos de modelos distintos que se diferencian según se indica en la siguiente tabla. Tenga
en cuenta que el modelo puede parecer ligeramente distinto al de las imágenes en este manual.

Característica Modelo A Modelo B Modelo C

Tipo de LCD

Módulo 3G

Lector de huellas

digitales

Teclado iluminado

Dimensiones y peso

15,6” (39,62cm) HD+/ FHD 17,3” (43,94cm) HD+/ FHD 17,3” (43,94cm) HD+/ FHD

Opción No soportado Opción

Opción No soportado Opción

No No Sí

374 (a) x 250 (l) x 16,3 - 42,7 (h) mm

2,7Kg con unidad óptica y batería

Tabla 1 - Diferencias de modelos

413 (a) x 277,5 (l) x 17,5 - 44(h) mm

3,2Kg con unidad óptica y batería

374 (a) x 250 (l) x 16,7 - 45,8(h) mm

2,7Kg con unidad óptica y batería

Soporte para HDD RAID

Su(s) disco(s) duro(s) puede(n) configurarse en modo AHCI o en modo RAID (para rendimiento mejorado o protección).

Español

Tenga en cuenta que necesita configurar su(s) disco(s) duro(s) en el modo RAID antes de instalar el SO Windows (consulte

Configuración RAID en la página 95).

94
