Eurocom P150HM User Manual [en, de, es, fr, it]

Introduction (English)

This Concise User’s Guide introduces the main features of your computer. The English version of this guide be­gins on page 1. The expanded User’s Manual is on the Device Drivers & Utilities + User’s Manual disc.

Einführung (Deutsch)

Présentation (Français)

Ce Guide Utilisateur Concis présente les fonctionnalités principales de votre ordinateur. La version française de ce guide commence à la page 73. Le Manuel de l'Utilisa-
teur étendu se trouve sur le disque de Pilotes & Utili­taires + Manuel de l'Utilisateur (disque Device Drivers & Utilities + User's Manual).

Introducción (Español)

Esta Guía del Usuario Concisa le presenta las caracterís­ticas principales de su ordenador. La versión española de esta guía comienza en la página 109. El Manual del usua-
rio completo se encuentra en el disco de Controladores del dispositivo y Utilidades + Manual del usuario (disco Device Drivers & Utilities + User's Manual).

Introduzione (Italiano)

La presente Guida Rapida per l'Utente introduce le carat­teristiche principali del computer. La versione italiana di questa guida inizia da pagina 145. Il Manuale utente completo si trova nel disco contenente driver e utilità +
Manuale utente (disco Device Drivers & Utilities + User's Manual).
I
Contents
About this Concise User Guide .........................................................1
Instructions for Care and Operation ..................................................2
System Startup ..................................................................................4
RAID Setup (Model C Only) ............................................................6
System Map: Front View with LCD Panel Open .............................8
Keyboard & Function Keys ..............................................................9
LED Indicators ................................................................................10

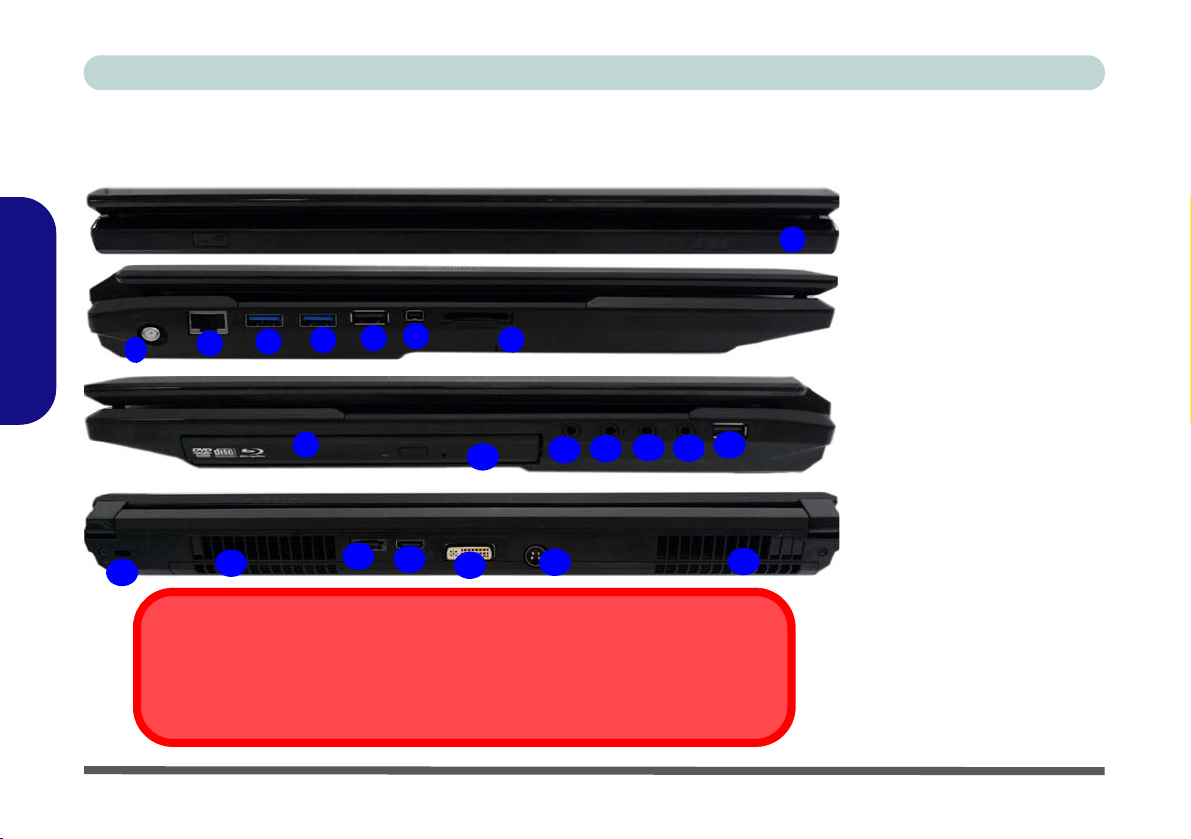

System Map: Front, Left, Right & Rear Views (Models A & B) ...11
System Map: Front, Left, Right & Rear Views (Model C) ............12

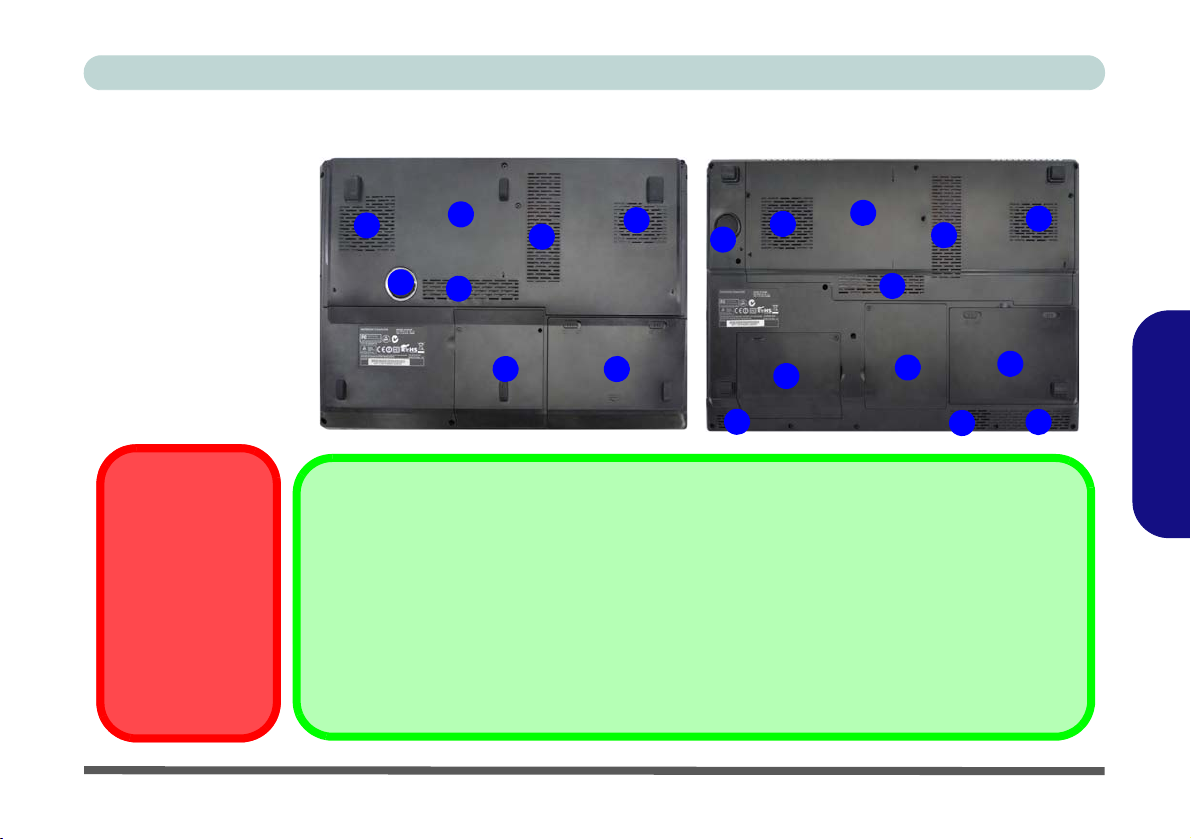

System Map: Bottom Views ...........................................................13
Video Features ................................................................................14
Audio Features ................................................................................15
Power Options .................................... .. ............................. ..............18
Driver Installation ............... ............................ ... .............................19
PC Camera ......................................................................................21
WLAN Module (Option) ................................................................23
Fingerprint Reader (Option) ...........................................................24
Bluetooth & WLAN Combo Module (Option) ...............................25
3.75G/HSPA Module (Option) .......................................................27
TV Tuner Module (Option) ............................................................31
Troubleshooting ..............................................................................32
Specifications ................. .................................... ............................. 33
Inhalt
Über das Ausführliche Benutzerhandbuch ......................................37
Hinweise zu Pflege und Betrieb ......................................................38
Schnellstart .................... ............................................ ......................40
RAID Setup (Nur Modell C) ...........................................................42
Systemübersicht: Ansicht von vorne mit geöffnetem
LCD-Bildschirm ................... .......................... ........................... ......44
Tastatur & Funktionstasten .............................................................45
LED-Anzeigen ................................................................................46
Systemübersicht: Ansicht von vorne, links, rechts und hinten
(Modelle A & B) .................... ............................. .. ..........................47
Systemübersicht: Ansicht von vorne, links, rechts und hinten
(Modell C) ................................................................. ... ...................48
Systemübersicht: Ansicht von unten ......................... ......................49
Grafikfunktionen ...................... ....................................................... 50

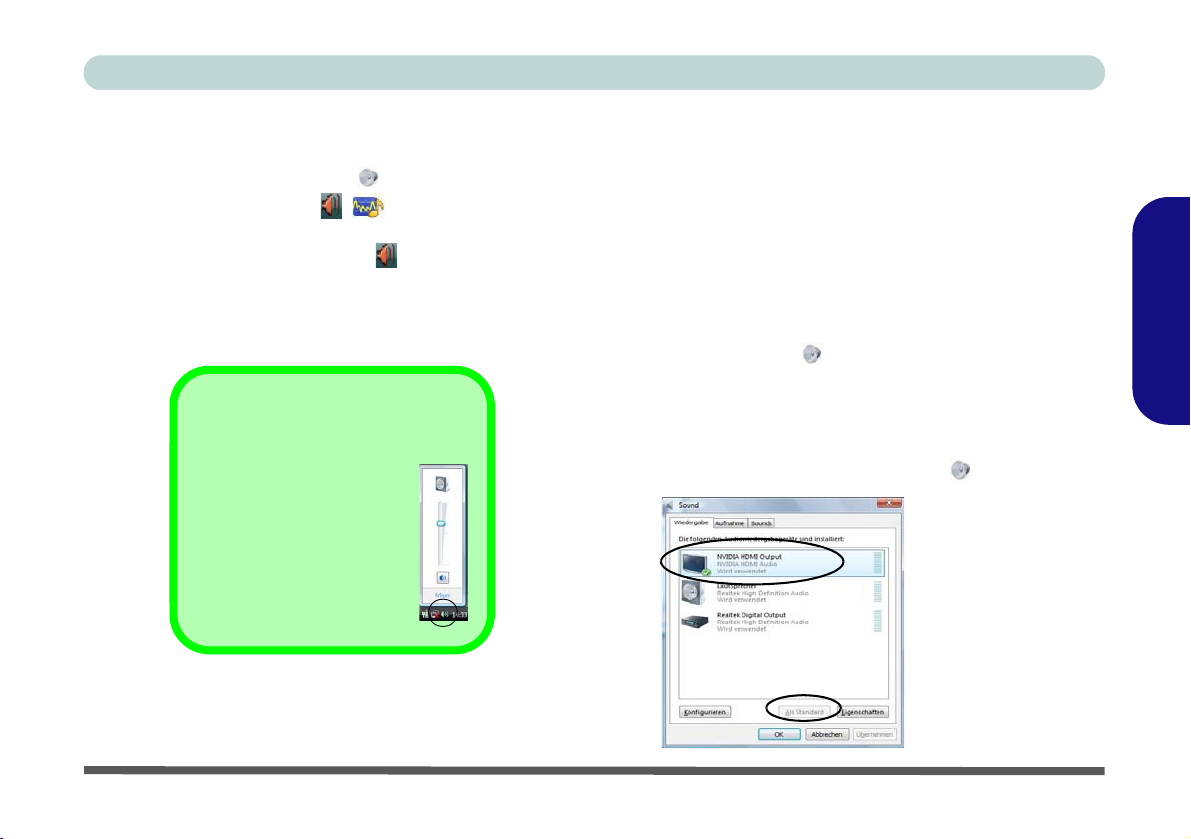

Audiofunktionen ..............................................................................51

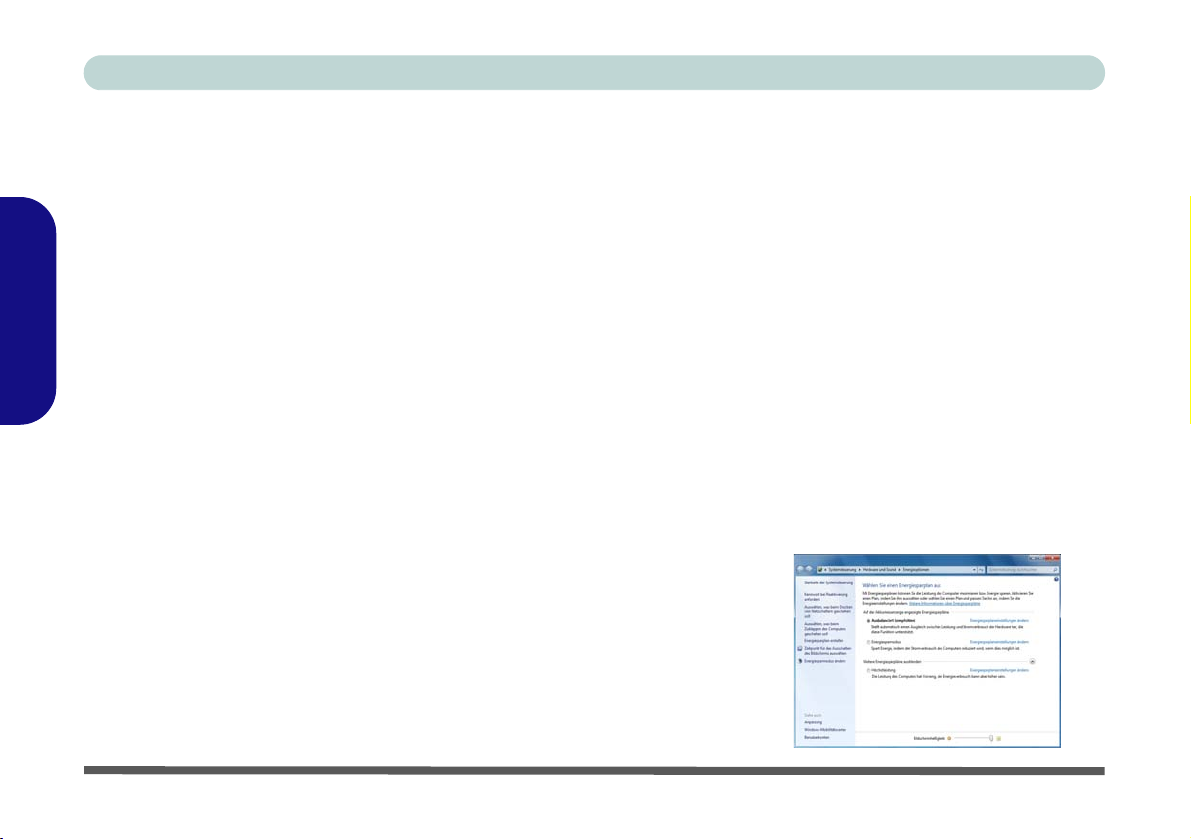

Energieoptionen ..............................................................................54
Installation der Treiber ....................................................................55
PC-Kamera ........................ ............................................... ...............57
Wireless-LAN-Modul (Option) .......................................................59
Fingerabdruckleser (Option) .. ............................. .. ..........................60
Kombinierte Bluetooth- und WLAN-Modul (Option) ....................61
3.75G/HSPA-Modul (Option) .........................................................63
TV-Tuner-Modul (Option) ..............................................................67
Fehlerbehebung ...............................................................................68
Technische Daten ............................................................................69
II
Sommaire
A propos de ce Guide Utilisateur Concis ........................................73
Instructions d’entretien et d’utilisation ...........................................74
Guide de démarrage rapide .............................................................76
Configuration RAID (Modèle C seulement) .................................78
Carte du système: Vue de face avec l’écran LCD ouvert ...............80
Clavier & touches fonction .............................................................81
Indicateurs LED ..............................................................................82
Carte du système: Vues de face, gauche, droite & arrière
(Modèles A & B) ............................................................................83
Carte du système: Vues de face, gauche, droite & arrière
(Modèle C) ......................................................................................84
Carte du système: Vues du dessous ...............................................85
Caractéristiques vidéo .....................................................................86
Caractéristiques audio .....................................................................87
Options d’alimentation ....................................................................90
Installation du pilote .......................................................................91
Caméra PC ............ .......................................................... ................93
Module LAN sans fil (Option) ............................... .........................95
Lecteur d'empreintes digitales (Option) ..........................................96
Module Combo Bluetooth et LAN sans fil (Option) .. ....................97
Module 3.75G/HSPA (Option) ................... ............................. .. .....99
Module Tuner TV USB (Option) ..................................................103
Dépannage .................... ....... ...... ....... .... ....... ....... ...... ..... ...... ....... ...104
Spécifications ................. .................................... ........................... 105
Contenidos
Acerca de esta Guía del Usuario Concisa .....................................109
Instrucciones para el cuidado y funcionamiento ...........................110
Guía rápida para empezar ..............................................................112
Configuración RAID (sólo Modelo C) ..........................................114
Mapa del sistema: Vista frontal con panel LCD abierto ...............116
Teclado & teclas de función ..........................................................117
Indicadores LED .......................... .................................................118
Mapa del sistema: Vistas frontal, izquierda, derecha, y posterior
(Modelos A & B) ..................................................... ......................119
Mapa del sistema: Vistas frontal, izquierda, derecha, y posterior
(Modelo C) ....................................................................................120
Mapa del sistema: Vistas inferior ..................................................121
Parámetros de vídeo ......................................................................122
Características de audio .................................................................123
Opciones de energía ........ ............................. .. ............................. ..126
Instalación de controladores ..........................................................127
Cámara PC .....................................................................................129
Módulo LAN Wireless (Opción) ...................................................131
Lector de huellas digitales (Opción) .............................................132
Módulo Combo Bluetooth y WLAN (Opción) .............................133
Módulo 3.75G/HSPA (Opción) .....................................................135
Módulo sintonizador de TV USB (Opción) ..................................139
Solución de problemas ..................................... ... ..........................140
Especificaciones .............. ............................................... ...............141
III
Sommario
Informazioni sulla Guida Rapida per l'Utente ..............................145
Istruzioni per la custodia e il funzionamento ................................146
Guida di avvio rapido ....................................................................148
Configurazione RAID (solo Modello C) ......................................150
Descrizione del sistema: Vista anteriore con pannel lo LCD
aperto ..................... ....... ....... .... ....... ...... ....... .... ....... ....... ...... ....... ...152
Tastiera & tasti funzione ...............................................................153
Indicatori LED ..............................................................................154
Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore
(Modelli A & B) .................... ............................. .. .........................155
Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore
(Modello C) ...................................................................................156
Descrizione del sistema: Vista inferiore .......................................157
Funzioni video ................. .............................................................158
Funzionalità audio ............................ .. ............................. ..............159
Opzioni risparmio energia .............................................................162
Installazione driver ........................................................................163
Camera PC ............ .......................................................... ..............165
Modulo LAN Wireless (Opzione) ................................................167
Lettore d’impronte digitali (Opzione) ...........................................168
Modulo Combo Bluetooth e Wireless LAN (Opzione) ................169
Modulo 3.75G/HSPA (Opzione) ..................................................171
Modulo sintonizzatore TV USB (Opzione) ..................................175
Risoluzione dei problemi .............................................. .. ..............176
Specifiche tecniche .......................................................................177
IV
Concise User’s Guide
FCC Statement
This device complies with Part 15 of the FCC Rules. O peration is subject to the following two conditions:
1.This device may not cause harmful interference.
2. This device must accept any interference received, includ­ing interference that may cause undesired operation.

About this Concise User Guide

This quick guide is a brief introduction to getting your system started. This is a supplement, and not a substitute for the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper operation of the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).
Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Manual on the Device Drivers & Utilities + Us- er’s Manual disc.
© December 2010

Trademarks

Intel and Intel Core are trademarks/registered trademarks of Intel Corporation.
About this Concise User Guide - 1
English
Concise User’s Guide
Instructions for Care and Op­eration
The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:
English
Don’t drop it, or expose it to shock. If the computer falls, the
case and the components could be damaged.
Keep it dry, and don’t overheat it. Keep the computer and
power supply away from any kind of heating element. This is an electrical appliance. If water or any other liquid gets into it, the computer could be badly damaged.
Avoid interference. Keep the computer away from high capacity
transformers, electric motors, and other strong magnetic fields. These can hinder proper performance and damage your data.
Follow the proper working procedur e s for the computer. Shut
the computer down properly and don’t forget to save your work. Remember to periodically save your data as data may be lost.
Power & Battery Safety
• Only use an AC/DC adapter approved for use with this computer.
• Use only the power cord and batteries indicated in this manual.
• Your AC/DC adapter may be designed for international travel but it still requires a steady, uninterrupted power supply. If you are unsure of your local power specifications, consult your service representative or local power company.
• The AC/DC adapter may have either a 2-prong or a 3-prong grounded plug. The third prong is an important safety feature; do
not defeat its purpose. If you do not have access to a compatible outlet, have a qualified electrician install one.
• When you want to unplug the power cord, be sure to disconnect it by the plug head, not by its wire.
• Make sure the socket and any extension cord(s) you use can sup­port the total current load of all the connected devices.
• Make sure that your computer is completely powered off before putting it into a travel bag (or any such container).
• Only use batteries designed for this computer. The wrong battery type may explode, leak or damage the computer.
• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.
• Recharge the batteries using the computer’s system. Incorrect recharging may make the battery explode.
• Do not try to repair a battery pack. Refer any battery pack repair or replacement to your service representative or qualified service personnel.
• Keep children away from, and promptly dispose of a damaged battery. Always dispose of batteries carefully. Batteries may explode or leak if exposed to fire, or improperly handled or dis­carded.
• Keep the battery away from metal appliances.
• Affix tape to the battery contacts bef ore disposing of the battery.
• Do not dispose of batteries in a fire. They may explode. Check with local codes for possible special disposal instructions.
• Do not touch the battery contacts with your hands or metal objects.
2 - Instructions for Care and Operation
Concise User’s Guide
Battery Disposal & Caution
The product that you have purchased contains a recharge­able battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be il­legal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for de­tails in your area for recycling options or proper disposal.
Danger of explosion if battery is incorrectly replaced. Re­place only with the same or equivalent type rec ommended by the manufacturer. Discard used battery according to the manufacturer’s instructions.
Polymer Battery Precautions
Note the following information which is specific to poly­mer batteries only, and where applicable, this overrides the general battery precaution information.
• Polymer batteries may experience a slight expansion or swelling, however this is part of the battery’s safety mechanism and is not a cause for concern.
• Use proper handling procedures when using polymer batteries. Do not use polymer batteries in high ambient temperature envi­ronments, and do not store unused batteries for extended periods.
Servicing
Attempting to service the computer yourself may violate your warranty and expose you and the computer to electric shock. Refer all servicing to qualified service personnel, particularly under any of the following conditions:
• When the power cord or AC/DC adapter is damaged or frayed.
• If the computer has been exposed to any liquids.
• If the computer does not work normally when you follow the operating instructions.
• If the computer has been dropped or damaged (do not touch the poisonous liquid if the LCD panel breaks).
• If there is an unusual odor, heat or smoke coming from your com­puter.
Cleaning
• Use a soft clean cloth to clean the computer, but do not apply cleaner directly to the computer.
• Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.
• Before cleaning the computer remove the battery and make sure the computer is disconnected from any external power supplies, peripherals and cables (including telephone lines).
English
Instructions for Care and Operation - 3
Concise User’s Guide
Shut Down
Note that you should always shut your computer down by choosing Shut Down from the Start Menu.
This will help prevent hard disk or system problems.
135
Figure 1
Opening the Lid/LCD/
Computer with AC/DC
Adapter Plugged-In

System Startup

1. Remove all packing materials.
2. Place the computer on a stable surface.
3. Insert the battery and tighten the screws.
4. Securely attach any peripherals you want to use with the
English
computer (e.g. keyboard and mouse) to their ports.
5. Attach the AC/DC adapter to the DC-In jack at the rear of the computer, then plug the AC power cord into an outlet, and connect the AC power cord to the AC/DC adapter.
6. Use one hand to raise the lid/LCD to a comfortable viewing angle (do not to exceed 135 degrees); illustrated in Figure 1) to support the base of the computer (Note: Never lift the computer by the lid/LCD).
7. Press the power button to turn the computer “on”.
use the other hand (as
4 - System Startup

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are re-configuring your computer for a different system, you will find this manual refers to Microsoft Windows 7.
Concise User’s Guide

Model Differences

This notebook series includes three different model types that mainly differ as indicated in the table below. Note that your model may appear slightly different from those pictured in this manual.
Feature Model A Model B Model C
Case Color
Core Logic
CPUs & Video
Adapters
Supported
Display Type
Mini-Card Slot 2
RAID
AC/DC Adapter
Rubber Style Paint Standard Paint
Intel@ HM65 Chipset Intel@ HM67 Chipset
See Specifications on page 33 for a full list of CPUs and video adapters supported by each model.
15.6" (39.62cm) FHD (1920 *
1080)
for 3.75G/HSPA Module for TV Tuner Module
Not Supported RAID Level 0/1/Recovery Supported
DC output 19V, 9.47A (180W) DC output 19V, 6.3A (120W) DC output 19V, 11.57A (220W)
Table 1 - Model Differences
15.6" (39.62cm) HD+ (1600 * 900) 17.3" (43.94cm) FHD (1920 * 1080)
English
System Startup - 5
Concise User’s Guide

RAID Setup (Model C Only)

You may use your hard disks in combination with Strip­ing (RAID 0), Mirroring (RAID 1) or Recovery for either fault tolerance or performance.
English
Prepare the following before setting up your serial ATA hard disks in RAID mode:
• The Microsoft Windows OS disc.
• The Device Drivers & Utilities + User’s Manual disc.
Note: All hard disks in a RAID should be identical (the same size and brand) in order to prevent unexpected sys­tem behavior.
RAID Level Description
Recovery
(at lease two
hard disks
needed)
RAID 0
(at lease two
hard disks
needed)
RAID 1
(at lease two
hard disks
needed)
Two identical drives copying data between a master and a recovery disk. This provides more control over how data is copied between the master and recovery drives, fast volume updates and the ability to view the data in Windows Explorer.
Identical drives reading and writing data in paral­lel to increase performance. RAID 0 imple­ments a striped disk array and the data is b roken into blocks and each block is written to a sepa­rate disk drive.
RAID 0 (a striped array) is not fault-tolerant. The failure of one drive will result in the loss of all data in the array.
Identical drives in a mirrored configuration used to protect data. Should a drive that is part of a mirrored array fail, the mirrored drive (which con­tains identical data) will handle all the data. When a new replacement drive is installed, data to the new drive is rebuilt from the mirrored drive to restore fault tolerance.
RAID 1 (mirrored array) provides full data prote c­tion, as data can simply be copied from a healthy disk to a replacement for any failed disk.
6 - RAID Setup (Model C Only)
Table 2 - RAID Description
Concise User’s Guide

RAID Setup Procedure

Part I: BIOS
1. Start-up your computer and press F2 to enter the BIOS.
2. Go to the Advanced menu, select SATA Mode and press Enter.
3. Select RAID.
4. Press Esc and go to the Boot menu.
5. Set the CD/DVD-ROM Drive (make sure the Microsoft Windows OS disc is inserted) as the first device in the boot order from the Boot menu.
6. Select Save Changes and Reset from the Exit menu (or press F4) and press Enter to exit the BIOS and reboot the computer.
Part II: Intel Matrix
1. Press Ctrl + i to enter RAID configura­tion menu.
Figure 2 - Intel(R) Matrix Storage
Manager Option ROM
2. Select 1.Create RAID Volume and press Enter.
3. Type the RAID volume name and then press Tab or Enter to advance to the next field.
4. Specify (use the up and down arrow keys) the RAID level (RAID 0, RAID 1
or
Recovery - see Table 2 on page 6)
and then press Tab or Enter to advance to the next field.
5. Press Enter and the system will select the physical disks to use.
6. Press Enter and select (if applicable) the Strip Size (best set to def ault).
7. Press Enter and select the Capacity size (best set to default).
8. Press Enter to select Create Volume.
9. Press Enter to create the volume, and confirm the selection by pressing Y.
10. This will now return to the main menu.
Figure 3 - RAID Created
11. Select 6.Exit and press Enter, then press Y to exit the RAID configuration menu.
12. Press a key when you see the message "Press any key to boot from CD".
13. Press Enter to continue installing the operating system as normal (see your Windows documentation if you need help on installing the Windows OS).
English
RAID Setup (Model C Only) - 7
Concise User’s Guide
2
1
8
9
7
3
6
5
4
5
3
Note that the Touchpad and Buttons valid opera­tional area is that indicated within the red dotted lines above.
8
Figure 4
Front View with LCD
Panel Open
1. PC Camera
2. LCD
3. LED Indicators
4. Power Button
5. Speakers
6. Keyboard
7. Built-In Microphone
8. TouchPad and Buttons
9. Fingerprint Reader (Optional)
3
2
1
8
9
7
6
5
4
5
3
Models A & B
15.6” (39.62cm)
Model C
17.3” (43.94cm)

System Map: Front View with LCD Panel Open

English
8 - System Map: Front View with LCD Panel Open
Concise User’s Guide
Function Keys
Numeric Keypad
Fn Key
Figure 5 - keyboard
NumLk & ScrLk
Game Control Keys
3.75G/HSPA
Module Power Toggle

Keyboard & Function Keys

The keyboard includes a numeric keypad (on the right side of the keyboard) for easy numeric data input. Pressing Fn + NumLk turns on/off the numeric keypad. It also features function keys to allow you to chan ge operational feature s instantly. The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addi­tion to the basic function key combinations, visual indica­tors are available when the hot key driver is installed.
Keys Function/Visual Indicators Keys Function/Visual Indicators
Fn + ~ Play/Pause (in Audio/Video Programs) Fn + F8/F9
Fn +
Fn + F1 TouchPad Toggle Fn + F11
Fn + F2
Fn + F3 Mute Toggle Fn + NumLk Number Lock (Numeric Keypad) Toggle Fn + F4 Sleep Toggle Fn + ScrLk Scroll Lock Toggle
Fn + F5/F6
Fn + F7 Display Toggle
3.75G/HSPA Module Power Toggle
Turn LCD Backlight Off
(Press a key to or use TouchPad to turn on)
Volume Decrease/
Increase
Brightness Decrease/
Increase
Fn + F10
Fn + F12
Fn + 5
PC Camera Power
Toggle
WLAN Module Power
Toggle
Bluetooth Module
Power Toggle
(Model C Only) Audio Toggle - Toggle between
Standard and Enhanced Audio (see page 18)
Table 3 - Function Keys & Visual Indicators
Keyboard & Function Keys - 9
English
Concise User’s Guide
Models A & B
Model C

LED Indicators

The LED indicators on the computer display helpful in­formation about the current status of the computer.
English
Icon
Color
(Models
A & B)
Blue White
Blue White Caps Lock Activated
Color
(Model C)
Description
Number Lock (Numeric Key-
pad) Activated
Icon Color Description
Orange The AC/DC Adapter is Plugged In
Green The Computer is On
Blinking
Green
Orange The Battery is Charging
Green The Battery is Fully Charged
Blinking Orange
The Computer is in Sleep Mode
The Battery Has Reached Critically Low
Power Status
Blue White Scroll Lock Activated
Blue White Hard Disk Activity
Blue White
Blue Orange
Table 4 - LED Status Indicators
10 - LED Indicators
Table 5 - LED Power Indicators
Wireless LAN Module Power
Toggle
Bluetooth Module Power
Toggle
Concise User’s Guide
4
7
5
6
1
2
3
Front
9
Left
Right
10 111312
USB
The USB 3.0 port is denoted by its blue co lor; USB 2.0 ports a re colored black. USB 2.0 port
can supply power when the system is off but still powered by the AC/DC adapter.
4
8
3
16
18
15
17
16
Rear
19
20
Figure 6 - Front, Left, Right
& Rear Views
1. LED Power Indicators
2. RJ-45 LAN Jack
3. USB 3.0 Ports
4. USB 2.0 Port (see note below)
5. Mini-IEEE 1394a Port
6. Multi-in-1 Card Reader
7. Optical Device Drive Bay
8. Emergency Eject Hole
9. Headphone Jack
10. Microphone Jack
11. S/PDIF-Out & Surround­Out Combo Jack
12. Line-In Jack
13. USB 2.0 Port
14. Security Lock Slot
15. Vent
16. eSATA/USB 2.0 Combo Port
17. HDMI-Out Port
18. DVI-Out Port
19. DC-In Jack

System Map: Front, Left, Right & Rear Views (Models A & B)

System Map: Front, Left, Right & Rear Views (Models A & B) - 11
English
Concise User’s Guide
4
7
5
6
1
2
3
Front
9
Left
Right
10
11
13
12
8
3
15
17
14
16
16
Rear
18
19
Figure 7 - Front, Left, Right
& Rear Views
1. LED Power Indicators
2. RJ-45 LAN Jack
3. USB 3.0 Ports
4. USB 2.0 Port (see page 11)
5. Cable (CATV) Antenna Jack
6. Mini-IEEE 1394a Port
7. Multi-in-1 Card Reader
8. Optical Device Drive Bay
9. Emergency Eject Hole
10. Headphone Jack
11. Microphone Jack
12. S/PDIF-Out & Surround-Out Combo Jack
13. Line-In Jack
14. USB 2.0 Port
15. Security Lock Slot
16. Vent
17. eSATA/USB 2.0 Combo Port
18. HDMI-Out Port
19. DVI-Out Port
20. DC-In Jack
20
Overheating
To prevent your computer from overheating make s ure nothing blocks any v ent while the com­puter is in use.

System Map: Front, Left, Right & Rear Views (Model C)

English
12 - System Map: Front, Left, Right & Rear Views (Model C)
Concise User’s Guide
3
2
1
4 5
Battery Information
Always completely discharge, then fully charge, a new battery before using it. Completely dis­charge and charge the battery at least once every 30 days or after about 20 partial discharges (see the expanded User’s Manual on the Device Drivers & Utilities + User’s Manual disc).
HDMI
Note that the HDMI Port supports video and audio signals to attached external displays (Note THX Tru Studio Pro will be disabled when you are connecting to an external display through an HDMI connection -
see
page 17).
1
1
1
Figure 8
Bottom Views
1. Vent
2. Component Bay Cover
3. Sub Woofer
4. HDD Bay
5. Battery
6. Secondary HDD Bay
7. Speakers
CPU
The CPU is not a user serviceable part. Ac­cessing the CPU in any way may violate your warranty.
3
2
1
4
5
1
1
1
6
7
7
7
Models A & B
Model C

System Map: Bottom Views

System Map: Bottom Views - 13
English
Concise User’s Guide
Figure 9
Display Control Panel
1
2
1
2

Video Features

You can switch display devices, and configure display options, from the Display control panel in Windows and/or the NVIDIA Control Panel as long as the video driver is installed.
To access Display control panel:
English
1. Click Start, and click Control Panel (or point to Settings and click Con­trol Panel).
2. Click Display (icon) - in the Appearances and Personalization category.
3. Click Adjust Screen Resolution/Adjust resolution.
OR
4. Alternatively you can right-click the desktop and select Screen resolution.
5. Use the dropbox to select the screen Resolution .
6. Click Advanced settings .
To access the NVIDIA Control Panel:
1. Click Start, and click Control Panel (or point to Settings and click Control Panel).
2. Click NVIDIA Control Panel (icon) - in the Appearances and Personalization category.
OR
3. The NVIDIA Control Panel can be accessed by right-clicking the desktop, and then clicking NVIDIA Control Panel.

Display Devices

Besides the built-in LCD, you can also use an external VGA monitor (CRT)/external Flat Panel Display or TV (connected to the DVI-Out port/HDMI-Out port) as your display device.
14 - Video Features
Concise User’s Guide
Sound Volume Adjustment
The sound volume level is set using the volume control within Windows (and the volume function keys on the computer). Click the Volume icon in the taskbar to check the setting.
Figure 10
Sound Playback
Options

Audio Features

You can configure the audio options on your computer from the Sound control panel in Windows, or from the
Realtek HD Audio Manager
control panel (right-click the taskbar icon to bring up an audio menu). The volume may also be adjusted by means of the Fn + F5/F6 key combination/the volume control.
/ icon in the taskbar/

HDMI Audio Configuration

As HDMI (High-Definition Multimedia Interface) car­ries both audio and video signals you will need to con­figure the audio output as per the instructions below.
Windows Audio Setup for HDMI
1. Click Start, and click Control Panel (or point to Settings and click Control Panel).
2. Click Sound (Hardware and Sound).
3. Click Playb ack (tab).
4. The playback device will be selected.
5. In some cases you may need to select the audio device and click Set Default (button).
6. Click OK to close the Sound control panel.
English
Audio Features - 15
Concise User’s Guide

Setup for 5.1 or 7.1 Surround Sound

To setup your system for 5.1 or 7.1 surround sound you will need to connect the audio cables to the Line-In, Headphone-Out, Microphone-In and S/PDIF-Out jacks (7.1 Speaker only).
English
1. Click Start, and click Control Panel (or point to Settings and click Control Panel) and make sure you are in Classic View.
2. Click Realtek HD Audio Manager (or right-click the taskbar icon and select Sound Manager).
3. Click Speakers (tab) and click Speaker Configuration (tab).
4. Select 5.1 Speaker or 7.1 Speaker from the Speaker Configuration pull-down menu.
5. Plug the front speaker cables into the Headphone-Out Jack.
6. Plug in the cables (you may require an adapter to connect each cable to the appropriate jack e.g a stereo mini to dual RCA adapter) from your speakers as follows:
• Line-In Jack = Side Speaker Out
• Microphone-In Jack = Center/Subwoofer Speaker Out
• S/PDIF-Out Jack = Rear Speaker Out (7.1 Speaker only)
7. As you plug in each cable a dialog box will pop up.
8. Click to put a tick in the appropriate box according to the speaker plugged-in (e.g. Rear Speaker Out), and then click OK to save the setting.
9. Click OK to ex it Realtek HD Audio Manager
Figure 12 - Connected Device Auto Popup
.
Figure 11 - Speaker Configuration
16 - Audio Features
Concise User’s Guide

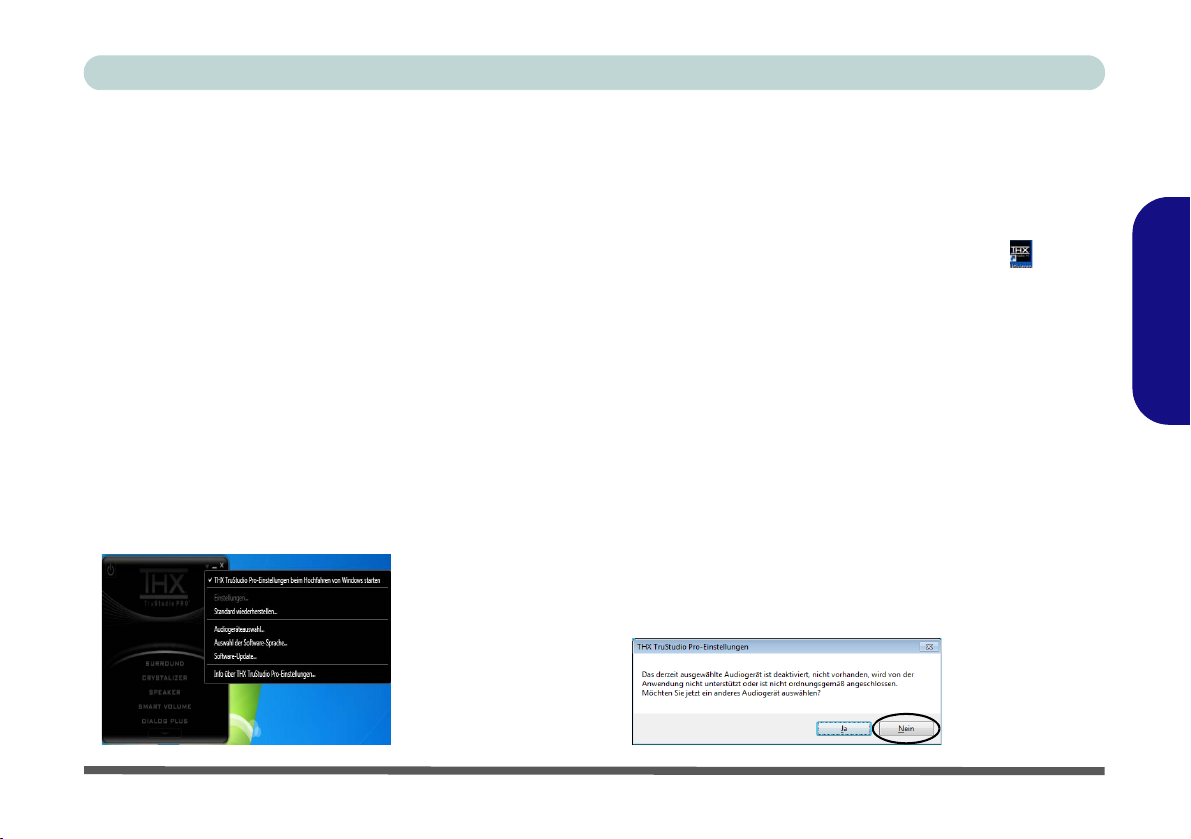

Figure 13
THX Tru Studio
Pro Menu
Menu
Figure 14
THX TruStu-
dio Pro HDMI
Display Warn-
ing

THX TruStudio Pro Audio

Install the THX TruStudio AP to allow you to configure the audio settings to your requirements for the best per­formance in games, music and movies.
THX TruStudio Application Installation
1. Click Option Drivers (button).
2. Click 6.Install THX TruStudio AP > Yes.
3. Choose the language you prefer and click Next.
4. Click Yes to accept the license.
5. Click Next > Full Installation (button).
6. Click Next > Finish to restart the computer.
7. The application can be run from the shorcut in the Start menu (Start > All Programs > Creative > THX TruStudio Pro Settings).
THX TruStudio Pro Activation
On the first run of THX TruStudio Pro you will need to activate the application.
1. To activate the application you will need to be connected to the internet.
2. Double-click the THX Activate icon on the desktop and click the Activate button.
3. The program will connect to the internet to verify the acti vation key.
4. Click Finish to complete the application activation.
5. Restart the computer.
THX Tru Studio Pro & HDMI
1. When you connect an HDMI display to the HDMI-Out port, the THX TruStudio Pro controls will be disabled.
2. A warning box will pop-up and will prompt “Do you want to select another audio device now?”.
3. Click No to continue using the HDMI audio output from your external display (do not attempt to select another audio device when connected to the external HDMI display).
Audio Features - 17
English
Concise User’s Guide
Figure 15

Power Options

Audio Notes for Model C Computers (Fn + 5)
Model C computers (Model C only) feature the Fn +5 key combination to toggle between standard audio and enhanced audio. Note the following which applies to
software mode audio configuration through the com-
English
puter’s internal speakers only (this does not apply to surround sound when configured through external Qua­drophonic, 5.1 or 7.1 speaker systems):
• When the Speaker Configuration in Realtek HD Audio Manager is set to Stereo, you can use the Fn + 5 key com­bination to help increase the volume through the speakers.
• When the Speaker Configuration in Realtek HD Audio Manager is set to Quadrophonic, 5.1/7.1 Speaker, the best audio configuration will be obtained with the combi­nation of the Speaker Configuration set to Quadro-
phonic, 5.1/7.1 Speaker, and the THX TruStudio AP turned ON.
Note that the Fn + 5 key combination is a toggle so you will need to press the key combination to test if the affect is applied or not.

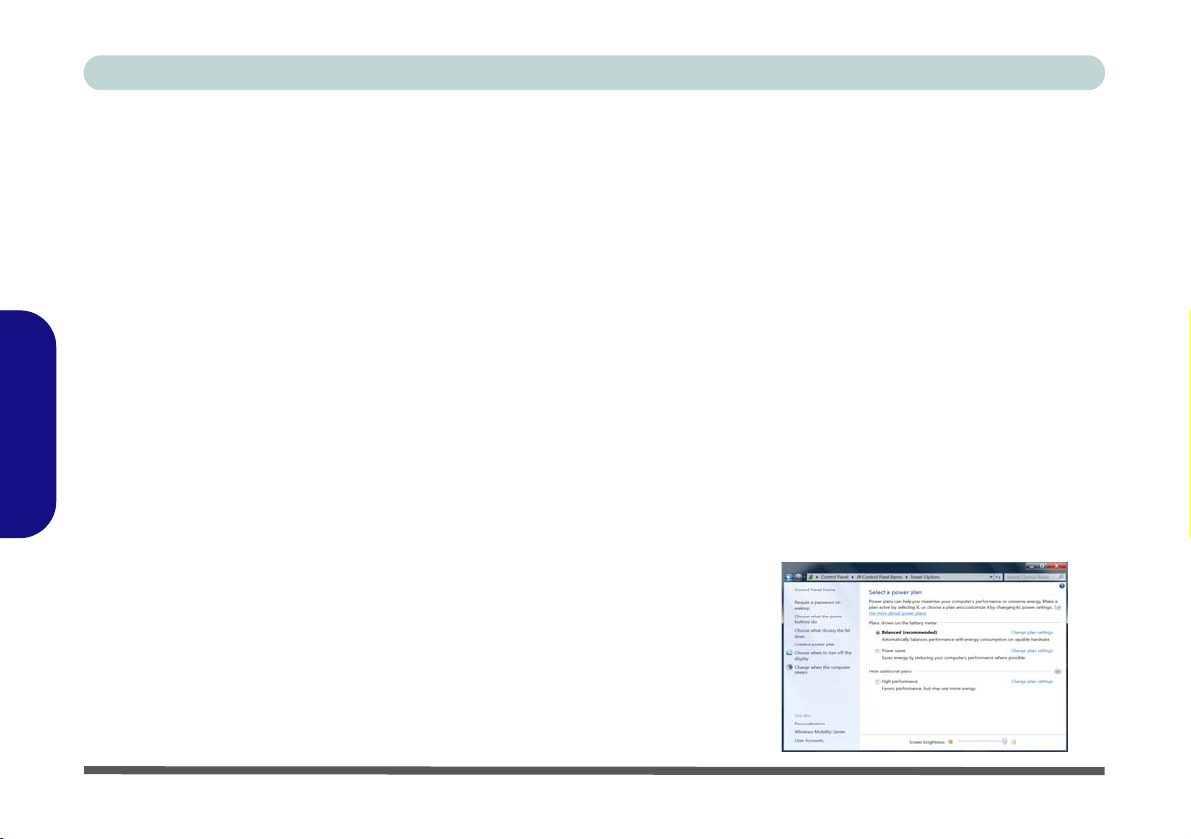

Power Options
The Power Options (Hardware and Sound menu) con­trol panel icon in Windows allows you to configure pow­er management features for your computer. You can conserve power by means of power plans and configure the options for the power button, sleep button (Fn + F4), computer lid (when closed), display and sleep mode (the default power saving state) from the left menu. Note that the Power saver plan may have an affect on computer performance.
Click to select one of the existing plans, or click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings and click Change advanced power settings to access further con­figuration options.
18 - Power Options
Concise User’s Guide

Driver Installation

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities necessary for the proper operation of the computer. Insert the disc and click In- stall Drivers (button), or Option Drivers (button) to ac- cess the Optional driver menu. Install the drivers in the order indicated in Table 6. Click to select the drivers you wish to install (you should note down the drivers as you install them). Note: If you need to reinstall any driver, you should uninstall the driver first.

Manual Driver Installation

Click the Browse CD/DVD button in the Drivers Install­er application and browse to the executable file in the ap-
propriate driver folder.
If a
Found New Hardware
stallation procedure, click Cancel and follow the instal­lation procedure as directed.

Windows Update

After installing all the drivers make sure you enable Windows Update in order to get all the latest security updates etc. (all updates will include the latest hotfixes from Microsoft).
wizard appears
during the in-
Driver (Win 7) Page#
Chipset page 20 Video page 20 LAN page 20 CardReader page 20 Touchpad page 20 USB 3.0 page 20 Hot Key page 20 Intel MEI page 20 Audio page 20 Intel Rapid Storage Technology
(required for hard disks in AHCI mode) PC Camera page 21 Wireless LAN Module (Optional) page 23 Fingerprint Reader (Optional) page 24 Bluetooth & WLAN Combo Module (Optional) page 25
3.75G/HSPA Module (Optional) page 27 THX Tru Studio Pro Audio page 17 Consumer Infrared (Optional) page 31 Enable Windows Update (see left)
Table 6 - Driver Installation
page 20
English
Driver Installation - 19
Concise User’s Guide
Chipset
1. Click Install Drivers (button).
2. Click 1.Install Chipset Driver >
Yes.
3. Click Next > Yes > Next > Next.
English
4. Click Finish to restart the com-
puter.
Video
1. Click 2.Install VGA Driver > Yes.
2. Click AGREE AND CONTINUE
(button) to accept the terms of the license agreement.
3. Click Next.
4. Click RESTART NOW to restart
the computer.
LAN
1. Click 3.Install LAN Driver > Yes.
2. Click Install > Finish to restart the
computer.
CardReader
1. Click 4.Install Cardreader Driver
> Yes.
2. Click Install > Finish.
Touchpad
1. Click 5.Install Touchpad Driver > Yes.
2. Click Next.
3. Click the button to accept the license and click Next.
4. Click Finish > Restart Now to restart the computer.
Hot Key
1. Click 6.Install Hotkey AP > Yes.
2. Click Next > Next.
3. Click Finish > Finish to restart the computer.
USB 3.0
1. Click 7.Install USB 3.0 Driver > Yes.
2. Click Next.
3. Click the button to accept the license and then click Next.
4. Click Install > Finish.
Intel MEI
1. Click 8.Install MEI Driver > Yes.
2. Click Next > Yes > Next > Next.
3. Click Finish.
Audio
1. Click 9.Install Audio Driver > Yes.
2. Click Next > Next.
3. Click Finish to restart the com­puter.
Intel Rapid Storage Technology
Install the Intel Rapid Storage Tech­nology to support your SATA drive if set up in AHCI mode in the BIOS.
1. Click Option Drivers (button).
2. Click 7.Install IRST Driver > Yes.
3. Click Next > Yes > Next.
4. Click Finish to restart the computer (you will need to restart the system again after the computer has rebooted).
20 - Driver Installation
Concise User’s Guide

PC Camera

Before installing the PC Camera driver, make sure the PC Camera module is powered on. Use the Fn + F10 key combination When the PC Camera module is powered on, the on­screen visual indicator will briefly be displayed.

PC Camera Driver Installation

1. Click Option Drivers (button).
2. Click 1.Install Webcam Driver > Yes.
3. Click Next > Install > Finish to restart the computer.
OR Choose the language you prefer and click Next > Next > Finish. OR Click Next > Finish to restart the computer.
4. Run the camera application from the desktop shortcut.
to toggle power to the PC Camera module.

PC Camera Audio Setup

If you wish to capture video & audio with your camera, it is necessary to setup the audio recording options in Windows.
1. Click Start, and click Control Panel (or point to Settings and click Control Panel).
2. Click Sound (Hardware and Sound).
3. Click Recording (tab).
4. Right-click Microphone (Realtek High Definition Audio) and make sure the item is not disabled.
5. Double-click Microphone (or select Properties from the right­click menu).
6. Click Levels (tab), and adjust the Microphone and Microphone Boost sliders to the level required.
7. Click OK and close the control panels.
8. Run the camera application from the desktop shortcut.
9. Go to the Devices menu heading and select Microphone
(Realtek....) (it should have a tick alongside it).
10. Go to the Capture m enu heading and select Capture Audio (it should have a tick alongside it).
English
PC Camera - 21
Concise User’s Guide

Camera Application

The camera application is a video viewer useful for gen­eral purpose video viewing and testing, and can capture video files to .avi format.
1. Run the camera application from the desktop shortcut (it is rec-
English
ommended that you Set Capture File before the capture pro­cess - see “Set Capture File” below).
2. Go to the Capture menu heading (if you wish to capture audio check PC Camera Audio Setup on page 21) and select Start Capture.
3. Click OK (the file location will be displayed in the pop-up box) to start capturing the video, and press Esc to stop the capture (you can view the file using the Windows Media Player).
Set Capture File
Prior to capturing video files you may select the Set Cap­ture File... option in the File menu, and set the file name
and location before capture (this will help avoid acciden­tally overwriting files). Set the name and location then click Open, then set the “Capture file size:” and click OK. You can then start the capture process as above.
Reducing Video File Size
Note that capturing high resolution video files requires a substantial amount of disk space for each file. After re­cording video, check the video file size (right-click the file and select Properties) and the remaining free space on your hard disk (go to Computer, right-click the hard disk, and select Properties). If necessary you can re­move the recorded video file to a removable medium e.g. CD, DVD or USB Flash drive.
Note that the Windows system requires a minimum of 15GB of free space on the C: drive system partition. In order to prevent system problems it is recommended that you save the captured video file to a location other than the C: drive , limit the file size of the captured video or reduce video resolution.
To Reduce Video Resolution Output Size:
1. Run the camera application from the desktop shortcut.
2. Go to Options and scroll down to select Video Capture Pin....
3. Click the Output Size drop box and select a lower resolution size in order to reduce the captured file size.
22 - PC Camera
Concise User’s Guide

WLAN Module (Option)

Before installing the Wireless LAN driver, use the Fn + F11 key combination to power ON the WLAN module.
When the Wireless LAN module is powered on, the LED will be highlighted and the on-screen visual indica­tor will briefly be displayed.

Intel WLAN

1. Click Option Drivers (button).
2. Click 2.Install WLAN Driver > Yes.
3. Click Next > Next.
4. Click the button to accept the license and click Next.
5. Click Next > Next > Finish.

802.11b/g/n WLAN (Third-Party)

1. Click Option Drivers (button).
2. Click 2.Install WLAN Driver > Yes.
3. Choose the language you prefer and click Next.
4. Click Next > Install.
5. Click Finish to restart the computer.

Connecting to a Wireless Network

The operating system is the default setting for Wireless LAN control in Windows. Make sure the Wireless LAN module is turned on.
1. Click the taskbar wireless icon , and then double-click an access point to connect to or click to Open Network and Sharing Center if you do not see a network you want to con­nect to in the taskbar menu (a list of options will appear all ow­ing setting changes, and creating a new network)
2. You may need to enter a security key for any access point to which you are trying to connect.
3. Click to selct a network location (e.g. Home, Work or Public).
4. Click “View or change settings in Network and Sharing Center” to access further options for the connection.
5. Click the taskbar icon to see any currently connected networks.
6. To disconnect from the wireless network you can click the taskbar wireless icon , click the active connection and then click Disconnect (button).
.
English
WLAN Module (Option) - 23
Concise User’s Guide

Fingerprint Reader (Option)

If you have included the fingerprint reader in your pur­chase option you will need to install the driver as per the instructions below.
English

Fingerprint Reader Driver Installation

1. Click Option Drivers (button).
2. Click 3.Install Fingerprint Driver > Yes.
3. Click Software Installation.
4. Click Next > Next > Next.
5. Click Finish > Yes to restart the computer.

User Enrollment

1. Click Start > Programs/All Programs > Protector Suite QL > User Enrollment, or double click the taskbar icon
2. On the first run of the program you will be asked to click the Accept button to accept the license.
3. If you have not set a Windows password you will be prompted to do so (note: If you have not set a password Protector Suite QL cannot secure access to your computer).
4. Click Submit when you have entered password.
5. You will then be prompted to enroll your fingerprints (you can click Tutorial to get help with fingerprint enrollment at any time).
6. Click the button above any of the fingers to begin the enrollment process for that finger.
7. Swipe the finger until the progress bar reaches 100% to enroll that finger.
8. Repeat the process for all the fingers you wish to enroll.
9. Close the fingerprint status window.
10. You can also run the Tutorial, or Product Tour (to run the product tour video) to get more information.
11. Right-click the taskbar icon to Start Control Center to allow you to Edit Fingerprints, register Applications, and access the Help menu etc.
12. If you swipe your finger over the reader at any time you can access the Biomenu.
.
24 - Fingerprint Reader (Option)
Concise User’s Guide

Bluetooth & WLAN Combo Module (Option)

Note this driver is required only for the combo Bluetooth and WLAN module only.
Before installing the Bluetooth driver, use the Fn + F12 key combination to power ON the Bluetooth module. When the Bluetooth module is powered on, the LED will be highlighted and the on-screen visual indicator
will briefly be displayed.
Intel Bluetooth Combo Driver Installa­tion
1. Click Option Drivers (button).
2. Click 4.Install Combo BT Driver > Yes.
3. Click Next > Next.
4. Click the button to accept the license and click Next.
5. Click Next > Finish.

Bluetooth Combo Driver Installation (Third-Party)

1. Click Option Drivers (button).
2. Click 4.Install Combo BT Driver > Yes.
3. Click Next.
4. Click the button to accept the license and click Next.
5. Click Next (select if you want to create an icon to
appear on the desktop) > Next > Install.
6. Click Finish.
7. The Bluetooth icon will appear on the desktop and
the Bluetooth item will be installed in the Programs/ All Programs menu.
English
Bluetooth & WLAN Combo Module (Option) - 25
Concise User’s Guide
Figure 16
Click Icon Menu
High Speed Bluetooth Data Transfer
The Combination Wireless LAN & V3.0 Bluetooth module supports high speed (V3.0) data transfer. How- ever to achieve such transfer speeds, both devices must support high speed data transfer.
To obtain high speed (V3.0) data transfer make sure that the WLAN module is not turned off in the Windows Mobility Center.
Check your Bluetooth compatible device’s documenta­tion to confirm it supports high speed data transfer.

Bluetooth Configuration

Setup your Bluetooth Device so the Com­puter Can Find it
1. Turn your Bluetooth device (e.g. PDA, mobile phone etc.) on.
English
2. Make the device discoverable (to do this check your device documentation).
To Turn the Bluetooth Module on
1. Press the Fn + F12 key combination to power on the Blue­tooth module.
2. A Bluetooth icon will appear in the taskbar.
3. You can then do any of the following to access the Bluetooth Devices control panel.
Double-click the icon to access the Bluetooth Devices control panel.
Click/Right-click the icon and choose an option from the menu.
Bluetooth Help
Click Start and select Help & Support and then type Bluetooth in the Search Help box, and then click the magnifying glass icon to find more information on Blue­tooth transfer.
26 - Bluetooth & WLAN Combo Module (Option)
Concise User’s Guide
1
1

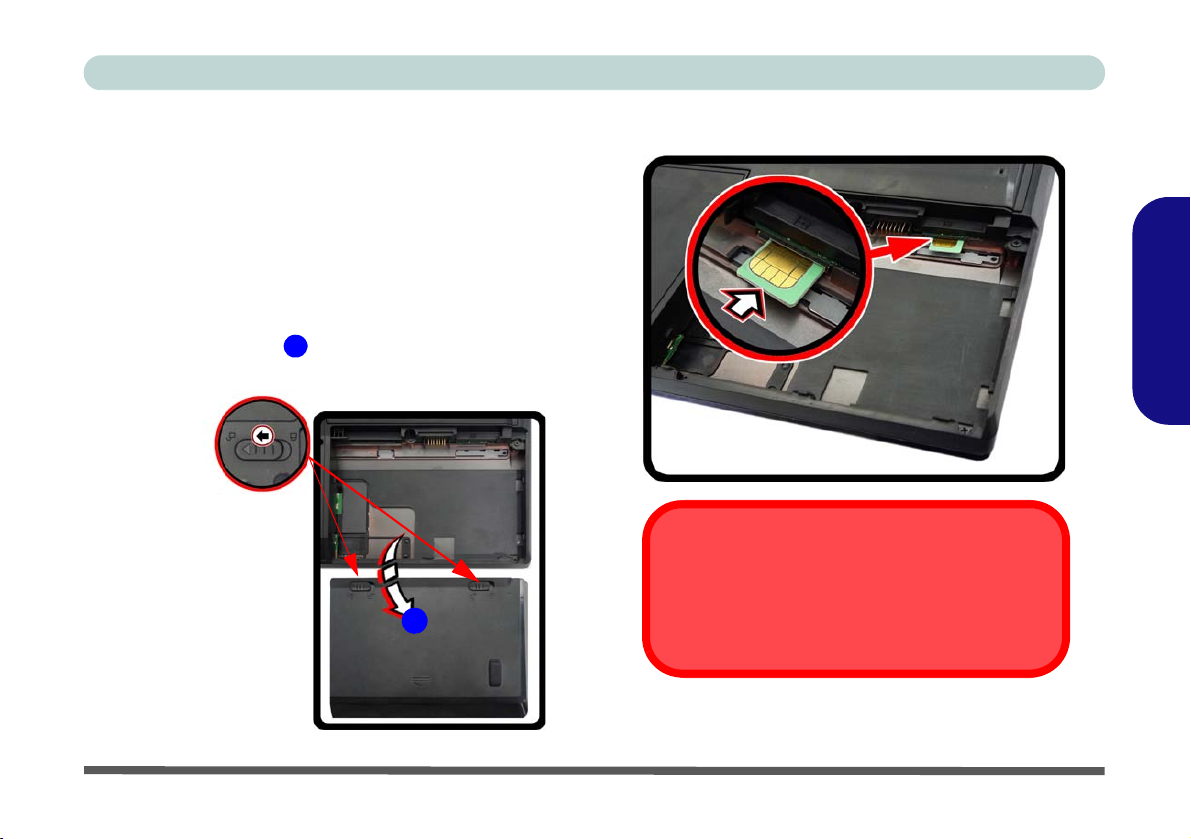

Figure 17
Remove the battery
USIM Card Orientation
Note that the USIM card’s readable side (with the gold-colored contacts) should face upwards as il­lustrated.

3.75G/HSPA Module (Option)

(Optional for Models A & B Only)
If you have included an optional 3.75G/HSPA module in your purchase option, follow the instructions below to in­stall the USIM card (which will be provided by your ser­vice provider), and then run the appropriate application supplied with your module.
USIM Card Insertion
1. Turn off the computer, and turn it over and remove the bat­tery (slide the latches in the direction indicated below and
slide the battery out).
2. Insert the USIM card as illustrated below until it clicks into position, and replace the battery.
Figure 18 - Insert the USIM Card
3.75G/HSPA Module (Option) - 27
English
Concise User’s Guide

BandLuxe HSDPA Utility

With the 3.75G/HSPA module and USIM card (supplied by your service provider) installed you may then install the BandLuxe HSDPA Utility . The BandLuxe HSDPA Utility application allows you to directly access your in-
English
ternet service from the computer.
BandLuxe HSDPA Application Installation
1. Make sure you en able power to the modul e by pressing
the Fn + key combination (the on-screen visual indicator will indicate the module’s power sta­tus). Note: If a Found New Hardware window appears, click Cancel in all windows that appear, and then pro- ceed to install the driver as below.
2. Click Option Drivers (button). Click 5.Install 3G Driver > Yes.
3. Choose the language you prefer and click OK.
4. Click Next.
5. Click I Agree (button) to accept the license agreement.
6. Click Next > Install > Finish.
BandLuxe HSDPA - Connection Manager
The connection information is stored on the USIM card supplied by the service provider.
1. Power on the 3.75G/HSPA module using the Fn + key combination.
2. Access the Connection Manager from the Start menu (Connection Manager ), or (Start > Programs/
All Programs > BandLuxe > BandLuxe HSDPA Utility R11 > Connection Manager).
3. Click CONNECT . Thel system will connect to your network (you may need to set your network connection to home, work or public on the first connection).
4. The connected icon will appear at the top of the utility screen.
5. You can then a ccess the internet, download e-mail etc. as per any internet connection.
6. While you are connected the taskbar will display the connected icons
7. To disconnect from the service provider, click the DISCONNECT icon, or click the close icon at the top right of the utility, and click Yes to confirm.
8. The program will disconnect from the service provider.
9. The module will still be on, and you will need to press the Fn +
.
key combination to turn it off.
28 - 3.75G/HSPA Module (Option)
Concise User’s Guide
New SIM Card
If you switch to a different SIM card, then th e defaul t pro­file will no longer be valid. You will need to create a new profile as described here. If you do not have access to all the information necessary to create a new profile you should uninstall the BandLuxe software and then reinstall it. The new default profile should obtain the information from the SIM card.
10. If the module is on and the computer enters a power-saving state, then the power status of the modu l e on re su m i ng fr o m the power-saving state will be as below:
• If the 3.75G/HSPA module is on and the computer is
Shut Down or Restarted; the module will be off when the computer starts up.
• If the 3.75G/HSPA module is on and the computer
enters Sleep or Hibernate; the module will be off when the computer resumes from sleep.
11. If you are unsuccessful in connecting this way you may need to add a profile with information provided by your service provider.
Creating a Profile
1. Access the Connection Manager from the Start menu (Con­nection Manager ), or (Start > Programs/All Programs > BandLuxe > BandLuxe HSDPA Utility R11 > Connection Manager).
2. Click the Menu > Profile.
3. The default profile will display the service provider’s name from the USIM card.
4. Click New (button) and input any Network Settings required by your service provider (all fields may not need to be filled in).
5. The profile name is used to identify your profile if a number of profiles are used.
6. You will need to check with your service provider to confirm if the User Name and Password are required.
7. You will need to enter the Access Point Name and phone Number as supplied by the service provider.
8. Click Save to save the profile.
9. Click the newly created profile in the profile window and then click Default (button) to set the profile as the default connection (note that only one profile may be stored as the default connection).
10. The newly created profile will now be stored as the default connection when you click Connect in the Connection Manager Home screen.
11. To use a profile cli ck to sel ect it, a nd the n cl ic k Apply (butt on) and the settings will be transferred to Connection Manager.
3.75G/HSPA Module (Option) - 29
English
Concise User’s Guide
Choosing a Profile
1. Access the Connection Manager from the Start menu (Con­nection Manager ), or (Start > Programs/All Programs > BandLuxe > BandLuxe HSDPA Utility R11 > Connection Manager).
2. Click the Menu > Profile.
English
3. Highlight the profile required and click Default.
4. Click OK to confirm.
5. YES will be displayed alongside the chosen default profile.
Editing a Profile
1. Access the Connection Manager from the Start menu (Con­nection Manager ), or (Start > Programs/All Programs > BandLuxe > BandLuxe HSDPA Utility R11 > Connection Manager).
2. Click the Menu > Profile.
3. Highlight the profile required and click Edit.
4. You will then be able to ac cess the General t ab (you will nee d to confirm with your service provider for any changes to make here, and the other tabs are generic to Windows)
30 - 3.75G/HSPA Module (Option)

TV Tuner Module (Option)

TV Tuner Module Support
The TV Tuner module (factory option) in Windows is supported by the Windows Media Center software. Note that the Windows Media Center software is not in­cluded in Starter or Home Basic versions of Windows 7.
TV Tuner Remote
Point the remote at the infrared receiver to change chan ­nels etc.
2
1
Figure 19 - TV Tuner Ports/Jacks
1. Infrared Re ce i ve r
2. CATV Antenna Jack
(Optional for Model C Only)
The optional TV Tuner allows you to watch TV, play music CDs, video conference and capture still images and video on your PC. You will also be supplied with a remote control unit and appropriate antenna and fittings for the USB TV Tuner module.
A driver is provided on the Device Drivers & Utilities + User’s Manual disc for the remote control supplied with the TV Tuner.
The Cable (CATV) antenna jack will only be enabled when the TV Tuner module is installed.
Concise User’s Guide
English

Consumer Infrared Driver Installation

1. Click Option Drivers (button).
2. Click 5.Install CIR Driver > Yes.
3. Choose the language you prefer and click Next > Next.
4. Click Finish to restart the computer.

Windows Media Center

1. Run Windows Media Center directly from the Start menu (Start > Programs > Windows Media Center).
2. Windows Help and Support provides information on the
Windows Media Center functions. Click Start and select Help and Support, and then type “Media Center” in the Search Help box and click the magnifying glass icon to
bring up the results.
TV Tuner Module (Option) - 31
Concise User’s Guide
Wireless Device
Operation Aboard
Aircraft
The use of any portable electronic transmission devices (e.g. WLAN or Bluetooth) aboard air­craft is usually prohibit­ed. Make sure any wireless modules are OFF if you are using the computer aboard air­craft.
Use the appropriate function key combina­tion/touch sensor instant key to toggle power to any wireless modules, and check the indicators to see if any modules are powered on or not (see Table 3 on page 9 and Table 4 on
page 10).

Troubleshooting

Problem Possible Cause - Solution
English
32 - Troubleshooting
The Wireless LAN/ Bluetooth modules
cannot be detected.
The Bluetooth module is off after resuming from Sleep.
The captured video files from the PC Camera are taking up too much disk space.
No sound can be heard through an HDMI connected display device.
The modules are off. Check the appropriate LED indica tor to see if the modules are on or off (see Table 4 on page 10). If the LED indicator is not illuminated, then press the appropriate function key combination in order to enable the modules (see Table 3 on page 9).
The Bluetooth module’s default state will be off after resuming from the Sleep power-saving state. Use the key combination (Fn + F12) to
power on the Bluetooth module after the computer resumes from Sleep.
Note that capturing high resolution video files requires a substantial amount of disk space for each file. See Re duc in g Vi deo Fil e S i ze o n
page 22.
You have not configured the HDMI audio output. See HDMI Audio
Configuration on page 15.
Concise User’s Guide
Latest Specification Information
The specifications listed in this sec­tion are correct at the time of going to press. Certain items (particularly pro­cessor types/speeds) may be changed, delayed or updated due to the manufacturer's release schedule. Check with your service center for de­tails.
RAM Module Speeds
Use either 1066MHz, 1333MHz OR 1600MHz DDRIII (DDR3) modules of the same brand. Do not mix DRAM speeds/brands in order to prevent un­expected system behavior.
RAID Hard Disks
All hard disks in a RAID should be identical (the same size and brand) in order to prevent unexpected sys­tem behavior.

Specifications

Processor Options
Models A & C:
Intel® Core™ i7 Processor Extreme Edition i7-2920XM (2.50GHz)
8MB L3 Cache, 32nm, DDR3-1600MHz, TDP 55W
Intel® Core™ i7 Processor i7-2820QM (2.30GHz)
8MB L3 Cache, 32nm, DDR3-1600MHz, TDP 45W
i7-2720QM (2.20GHz) , i7-2630QM (2.0GHz)
6MB L3 Cache, 32nm, DDR3-1600MHz, TDP 45W
i7-2520M (2.50GHz)
3MB L3 Cache, 32nm, DDR3-1333MHz, TDP 35W
Model B:
Intel® Core™ i7 Processor i7-2820QM (2.30GHz)
8MB L3 Cache, 32nm, DDR3-1600MHz, TDP 45W
i7-2720QM (2.20GHz) , i7-2630QM (2.0GHz)
6MB L3 Cache, 32nm, DDR3-1600MHz, TDP 45W
i7-2520M (2.50GHz)
3MB L3 Cache, 32nm, DDR3-1333MHz, TDP 35W
Intel® Core™ i5 Processor i5-2410M (2.30GHz)
3MB L3 Cache, 32nm, DDR3-1333MHz, TDP 35W
Intel® Core™ i3 Processor i3-2310M (2.10GHz)
3MB L3 Cache, 32nm, DDR3-1333MHz, TDP 35W
Memory
*Four 204 Pin SO-DIMM Sockets Support-
ing DDR3 1333/1600** MHz Memory Mod­ules
Memory Expandable up to 16GB Compatible with 2GB or 4GB Modules
*Note: Four SO-DIMMs are only supported by Quad-Core CPUs; Dual-Core CPUs support two SO-DIMMs maximum
**Note:
1600 MHz Memory Modules supported by Quad-Core CPUs to a maximum of two SO-DIMMs
are only
LCD
Model A:
15.6" (39.62cm) FHD (1920 * 1080)
Model B:
15.6" (39.62cm) HD+ (1600 * 900)
Model C:
17.3" (43.94cm) FHD (1920 * 1080)
Specifications - 33
English
Concise User’s Guide
BIOS
AMI BIOS (32Mb SPI Flash-ROM)
Storage
(Factory Option) One Changeable
12.7mm(h) Optical Device Type Drive (Super
English
Multi Drive Module or Blu-Ray Combo Drive Module)
Models A & B:
One Changeable 2.5" (6cm) 9.5mm (h) SATA (Serial) Hard Disk Drive
Model C:
Two Changeable 2.5" 9.5 mm (h) SATA (Serial) Hard Disk Drives supporting RAID level 0/1/Recovery
Core Logic
Models A & B:
Intel® HM65 Chipset
Model C:
Intel® HM67 Chipset
Video Adapter
Model A:
nVIDIA® GeForce GTX 485M PCIe Video Card
2GB GDDR5 Video RAM on board
Microsoft DirectX® 11 Compatible
nVIDIA® GeForce GTX 460M PCIe Video Card
1.5GB GDDR5 Video RAM on board
Microsoft DirectX® 11 Compatible
Model B:
nVIDIA® GeForce GTX 460M PCIe Video Card
1.5GB GDDR5 Video RAM on board
Microsoft DirectX® 11 Compatible
Model C:
nVIDIA® GeForce GTX 485M PCIe Video Card
2GB GDDR5 Video RAM on board
Microsoft DirectX® 11 Compatible
nVIDIA® GeForce GTX 470M PCIe Video Card
1.5GB GDDR5 Video RAM on board
Microsoft DirectX® 11 Compatible
nVIDIA® GeForce GTX 460M PCIe Video Card
1.5GB GDDR5 Video RAM on board
Microsoft DirectX® 11 Compatible
Security
Security (Kensington® Type) Lock Slot BIOS Password (Factory Option) Fingerprint Reader Module
Audio
High Definition Audio Compliant Interface THX TruStudio Pro S/PDIF Digital Output One (3W) Sub Woofer Built-In Microphone
Models A & B:
2 Speakers
Model C:
5 Speakers
Pointing Device
Built-in TouchPad (scrolling key functionality integrated)
Keyboard
Full-size “WinKey” keyboard with numeric keypad
34 - Specifications
Concise User’s Guide
Communication
Built-In Giga Base-TX Ethernet LAN
2.0M Pixel USB PC Camera Module (Factory Option) 3.75G/HSPA Mini-Card
Module (Models A & B Only) (Factory Option) TV Tuner Mini-Card Mod-
ule (Model C Only) (Factory Option) Intel® WiFi Link 6230
(802.11a/g/n) Wireless LAN + Bluetooth 3.0 Half Mini-Card Combo Module (Factory Option) Intel® WiFi Link 6300 (802.11a/g/n) Wireless LAN Half Mini-Card Module (Factory Option) Third-Party Wireless LAN (802.11b/g/n) + Bluetooth 3.0 Half Mini-Card Combo Module
(Factory Option) Third-Party 802.11b/g/n Wireless LAN Half Mini-Card Module
Card Reader
Embedded Multi-In-1 Card Reader
MMC (MultiMedia Card) / RS MMC SD (Secure Digital) / Mini SD / SDHC/
SDXC MS (Memory Stick) / MS Pro / MS Duo
Interface
Two USB 3.0 Ports Two USB 2.0 Ports (Note one USB 2.0 port
can supply power when the system is off but still powered by the AC/DC adapter - see
page 11.)
One eSATA & USB 2.0 Combo Port One HDMI-Out Port One DVI-Out Port One IEEE1394a Port One S/PDIF-Out & Surround-Out Combo
Jack One Headphone/Speaker-Out Jack One Microphone-In Jack One Line-In Jack One RJ-45 LAN Jack One DC-In Jack
Note: External 7.1CH Audio Output Sup­ported by Headphone, Microphone, Line-In and Surround-Out Jacks
Model C Only:
One Consumer Infrared Port for Optional TV Tuner Remote Control
One CATV Antenna Jack (for Optional TV Tuner)
Mini Card Slots
Models A & B:
Slot 1 for WLAN Module or Combo WLAN and Bluetooth Module
(Factory Option) Slot 2 for 3.75G/HSPA Half Mini-Card Module
Model C:
Slot 1 for WLAN Module or Combo WLAN and Bluetooth Module (Factory Option) Slot 2 for TV Tuner Module
Environmental Spec
Temperature
Operating: 5 Non-Operating: -20°C - 60°C
Relative Humidity
Operating: 20% - 80% Non-Operating: 10% - 90%
°C - 35°C
English
Specifications - 35
Concise User’s Guide
Power
Removable 8-cell cylinder battery, 76.96Wh (5200mAh)
Model A :
Full Range AC/DC Adapter
English
AC Input: 100 - 240V, 50 - 60Hz DC Output: 19V, 9.47A (180W)
Model B :
Full Range AC/DC Adapter AC Input: 100 - 240V, 50 - 60Hz DC Output: 19V, 6.3A (120W)
Model C :
Full Range AC/DC Adapter AC Input: 100 - 240V, 50 - 60Hz DC Output: 19V, 11.57A (220W)
Dimensions & Weight
Models A & B:
376mm (w) * 256mm (d) * 35 - 43mm (h) Around 3.1kg with Battery and ODD
Model C:
412mm (w) * 276mm (d) * 45.4 - 41.8mm (h) Around 3.9kg with Battery and ODD
36 - Specifications
Ausführliches Benutzerhandbuch

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die daz u no tw en di g sin d, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischspra chi ge Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc e nt hält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Comp uters n otwendi g sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).
Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Be- nutzerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.
© Dezember2010

Warenzeichen

Intel und Intel Core sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.
Deutsch
Über das Ausführliche Benutzerhandbuch - 37
Ausführliches Benutzerhandbuch

Hinweise zu Pflege und Betrieb

Der Computer ist zwar sehr stabil, kann aber dennoch beschä­digt werden. Damit es nicht dazu kommt, sollten Sie die folgen­den Hinweise beachten:
Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und andere Komponenten beschädigt werden.
Das Gerät darf nicht nass werden und sich nicht überhitzen. Der Computer und das Netzteil dürfen nicht in der Nähe einer Wärme­quelle stehen. Dies ist ein elektrisches Gerät. Wenn Wasser oder
Deutsch
andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.
Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquellen, Monitoren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.
Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.

Strom- und Akkusicherheit

• V erwenden Sie nur einen AC/DC-Adapter , der für die Verwendung mit diesem Computer zugelassen ist.
• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benut­zerhandbuch spezifiziert sind.
• Der AC/DC-Adapter kann zwar für internationale Benutzung vorge­sehen sein, benötigt aber trotzdem eine gleichmäßige, ununterbro­chene Stromversorgung. Wenn Sie sich über Ihre lokalen Stromspezifikationen nicht im klaren sind, wenden Sie sich an Ihren Servicevertreter oder Ihre lokale Stromgellschaft.
• Der AC/DC-Adapter kann einen zwei- oder dreipoligen geerdeten
Netzstecker haben. Der dritte Pol hat eine wichtige Sicherheitsfunk­tion. Setzen Sie die nicht außer Kraft. Wenn Sie keinen Zugang zu einer passenden Steckdose haben, lassen Sie von einem qualifizierten Elektriker eine solche einbauen.
• Fassen Sie das Netzkabel am Stecker und nicht am Kabel an, wenn Sie es vom Stromnetz trennen möchten.
• Achten Sie darauf, daß die Steckdose und alle verwendeten Ver­längerungskabel die Gesamtstromlast aller angeschlossenen Geräte trägt.
• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken.
• Verwenden Sie nur Akkus, die für diesen Computer entwickelt
wurden. Ein falscher Akku-Typ kann explodieren, auslaufen oder den Computer beschädigen.
• V erwenden Sie den Akku nicht mehr , wenn er heruntergefallen ist oder
in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Com­puter mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.
• Laden Sie die Akkus über den Computer auf. Durch falsches Laden
kann der Akku explodieren.
• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks
durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.
• Halten Sie Kinder vom Akku fern und entsorgen Sie beschädigte
Akkus sofort. Seien Sie vorsichtig bei der Entsorgung der Akkus. Akkus können explodieren oder auslaufen, wenn sie Feuer ausgesetzt sind oder unsachgemäß behandelt oder entsorgt werden.
• Halten Sie den Akku von Metallgeräten fern.
• Bringen Sie Klebeband auf den Akkukontakten an, bevor Sie den
Akku entsorgen.
• Entsorgen Sie die Akkus nicht in Feuer. Sie können explodieren.
Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.
• Berühren Sie die Akkukontakte nicht mit Ihren Händen oder mit
metallenen Gegenständen.
38 - Hinweise zu Pflege und Betrieb
Ausführliches Benutzerhandbuch
Entsorgen der Akkus/Batterien & Achtung
Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.
Wenn ein falscher Akku eingesetzt wird, besteht Explosions­gefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.

Polymer Akku Sicherheitshinweise

Beachten Sie die folgenden Hinweise, die sich speziell auf Polymer Akkus beziehen. Diese Hinweise haben zudem Vor­rang gegenüber den Allgemeinen Akku Sicherheitshinweisen.
• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist Teil des Sicherheitsmechan ismus des Akkus und kein Anlass zur Sorge.
• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie keine Polymer Akkus in Umgebungen mit hohen Temperaturen und lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Computer selbst zu reparieren, können Ihre Garantieansprüche verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur von qualifizierten Reparaturfachleuten durchführen, insbesondere wenn folgende Umstände vorlieg­en:
• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zer­schlissen sind.
• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.
• Wenn der Computer unter Beachtung der Bedienungsanweisu ngen nicht korrekt arbeitet.
• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).
• Wenn ein ungewöhnlicher Geruc h, Hitze oder Rauch aus dem Compu­ter entweicht.

Reinigung

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf.
• Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdes­tillate) oder Scheuermittel zum Reinigen des Computers.
• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und trennen Sie es von allen externen Stromquellen, Peripheriegeräten und Kabeln (einschließlich Telefonkabel) ab.
Hinweise zu Pflege und Betrieb - 39
Deutsch
Ausführliches Benutzerhandbuch
Herunterfahren
Bitte beachten Sie, daß der Computer immer mit dem Befehl Herunterfahren im Menü
Start heruntergefahren werden
muß. Dadurch werden Festplatten- bzw. Systemprobleme ver­mieden.
135
Abb. 1
Öffnen des Dekkels/
LCD/Computers mit
angeschlossenem AC/
DC-Adapter

Schnellstart

1. Entfernen Sie das gesamte Verpackungsmaterial.
2. Legen Sie den Computer auf eine stabile Unterlage.
3. Setzen Sie den Akku ein, und ziehen Sie die Schrauben an.
4. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.
5. Schließen Sie den AC/DC-Adapter an die DC-Eingangsbuchse an der Rückseite de Netzkabel mit einer Netzsteckdose und dem AC/DC-Adapter.
6. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und
Deutsch
öffnen Sie ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 135°). Mit der anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).
7. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.
40 - Schnellstart
s Computers an. Verbinden Sie dann das

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorin­stallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein andere s System neu konfigu­rieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zu Microsoft Windows 7.
Ausführliches Benutzerhandbuch

Modellunterschiede

Diese Notebookserie umfasst drei verschiedene Modelltypen, die sich in Folgendem unterscheiden. Es ist möglich, dass das von Ihnen erworbene Modell von dem in diesem Benutzerhandbuch abgeb ild et en Modell abweicht.
Funktion Modell A Modell B Modell C
Gehäusefarbe
Core Logic
CPUs und
Videoadaptern
unterstützt
LCD-Typ
Mini-Card-Steck-
platz 2
RAID
AC/DC-Adapter
Unter "Technische Daten" auf Seite 69 finden Sie eine vollständige Liste von CPUs und Videoadaptern, die von
15,6" (39,62cm) FHD (1920 * 1080) 15,6" (39,62cm) HD+ (1600 * 900) 17,3" (43,94cm) FHD (1920 * 1080)
Gummiausführung Standardausführung
Intel@ HM65 Chipsatz Intel@ HM67 Chipsatz
den einzelnen Modellen unterstützt werden.
für 3.75G/HSPA-Modul für TV-Tuner-Modul
Nicht unterstützt
DC-Ausgang: 19V, 9,47A (180W) DC-Ausgang: 19V, 6.3A (120W) DC-Ausgang: 19V, 11,57A (220W)
Tabelle 1 - Modellunterschiede
Unterstützung von RAID Level 0/1/
Recovery
Schnellstart - 41
Deutsch
Ausführliches Benutzerhandbuch

RAID Setup (Nur Modell C)

Sie können Ihre Festplatten für jede beliebige Fehlertole­ranz oder Leistung in Kombination mit Striping (RAID 0), Mirroring (RAID 1) oder Recovery verwenden. Um die Se­rial ATA-Festplatten im RAID-Modus einrichten können, benötigen Sie Folgendes:
•Die Microsoft Windows Betriebssystem-Disc.
•Die Disc Device Drivers & Utilities + User's Manual.
Hinweis: Alle Festplatten in einem RAID sollten identisch
Deutsch
sein (gleiche Größe und Marke), um ein unerwartetes Sys­temverhalten zu vermeiden.
Tabelle 2 - RAID-Beschreibung
RAID-Ebene Beschreibung
Recovery
(mindestens
zwei Fest-
platten
erforderlich)
RAID 0
(mindestens
zwei Fest-
platten
erforderlich)
RAID 1
(mindestens
zwei Fest-
platten
erforderlich)
Zwei identische Laufwerke kopieren Daten zwischen einer Master- und einer Recovery-Disk. Auf diese Weise können Sie besser steuern, wie Daten zwischen dem Master- und dem Recovery-Laufwerk kopiert wer­den, schnelle Laufwerksaktualisierungen durchführen, und Sie können sich die Daten im Windows Explorer ansehen.
Identische Laufwerke lesen und schreiben Daten parallel, um die Leistung zu verbessern. Bei RAID 0 wird ein Striped-Disk-Array verwendet, die Daten wer­den in Blöcke aufgeteilt, und jeder Block wird auf ein anderes Laufwerk geschrieben.
Ein Striped Array (RAID 0) ist NICHT fehlertolerant, sodass der Ausfall eines Laufwerks zum Verlust alle r Daten im Array führen kann.Ein Striped Array ist NICHT fehlertolerant, sodass der Ausfall eines Laufwerks zum Verlust aller Daten im Arra y führe n kann.
Identische Laufwerke mit einer Mirror-Konfiguration zum Schutz von Daten. Wenn ein Laufwerk, das Teil eines "gespiegelten" Arrays ist, nicht funktionieren, übernimmt das andere Laufwerk (das dieselben Daten enthält) die weiteren Funktionen. Wenn ein neues Ersatzlaufwerk installiert wird, werden die Daten aus dem Mirror-Laufwerk auf dieses Laufwerk gespielt, um die Fehlertoleranz wieder herzustellen.
RAID 1 (Mirrored Array) bietet einen vollständigen Datenschutz, da die Daten dabei von einer gesunden Disk auf eine beschädigte Disk kopiert werden können.
42 - RAID Setup (Nur Modell C)
Ausführliches Benutzerhandbuch
Abb. 3 - Erzeugtes RAID
.
Beschreibung des RAID­Setup
Teil I: BIOS
1. Starten Sie den Computer und drücken Sie auf die Taste F2, um in das BIOS zu gelangen.
2. Gehen Sie zum Menü Advanced, wählen Sie SATA Mode und drücken Sie auf Enter.
3. Wählen Sie "RAID".
4. Drücken Sie auf Esc und Gehen Sie zum Menü Boot.
5. Legen Sie im Menü Boot das CD/DVD- ROM-Laufwerk (stellen Sie sicher, dass die Betriebssystem-Disc mit Microsoft Windows eingelegt ist) als das in der Bootreihenfolge erste Gerät fest.
6. Wählen Sie Save Changes and Reset aus dem Menü Exit (oder drücken Sie auf F4) und drücken Sie auf Enter um das BIOS zu verlassen und den Computer neu zu starten.
Teil II: Intel Matrix
1. Drücken Sie auf Ctrl + i, um in das RAID- Konfigurationsmenü zu gelangen.
2. Wählen Sie 1.Create RAID Volume und drücken Sie auf Enter.
Abb. 2 - Intel(R) Matrix Storage
Manager Option ROM
3. Geben Sie den Namen des RAID­Volumens ein, und drücken Sie auf Tab
oder Enter, um zum nächsten Feld zu wechseln.
4. Wählen Sie (mit den Pfeltasten) das
RAID-Level (RAID 0 oder RAID 1 oder
Recovery - siehe Tabelle 2 auf Seite
42), und drücken Sie auf Tab oder Enter,
um zum nächsten Feld zu wechseln.
5. Drücken Sie auf Enter. Das System wählt nun die physikalischen Disks, die verwendet werden sollen.
6. Drücken Sie auf Enter, und wählen Sie
(wenn zutreffend) die Strip-Größe (am besten Standard).
7. Drücken Sie auf Enter, und wählen Sie die Kapazität (am besten Standard).
8. Drücken Sie auf Enter, um die Option Create Volume zu wählen.
9. Drücken Sie auf Enter, um das Volumen zu erstellen, und bestätigen Sie die Auswahl mit Y.
10. Sie gelangen in das Hauptmenü zurück.
11. Wählen Sie 6.Exit, und drücken Sie auf Enter, danach auf Y, um das RAID­Konfigurationsmenü zu beenden.
12. Wenn die Meldung "Press any key to boot from CD" erscheint, drücken Sie eine T aste.
13. Drücken Sie auf Enter, um die Installation des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung zur Installation des Windows-Betriebssystems finden Sie in der Windows- Dokumentation).
Deutsch
RAID Setup (Nur Modell C) - 43
Ausführliches Benutzerhandbuch
2
1
8
9
7
3
6
5
4
5
3
8
3
2
1
8
9
7
6
5
4
5
3
Modelle A & B
15,6” (39,62cm)
Modell C
17,3” (43,94cm)
Beachten Sie, dass der Funktionsbereich des Touchpads und der Tasten innerhalb der rot gepunk­teten Linien liegt.
Abb. 4
Ansicht von vorne mit ge-
öffnetem LCD-Bildschirm
1. PC-Kamera
2. LCD-Bildschirm
3. LED-Anzeigen
4. Netzschalter
5. Lautsprecher
6. Tastatur
7. Mikrofon
8. TouchPad mit Tasten
9. Fingerabdruckleser
(optional)

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

Deutsch
44 - Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

Tastatur & Funktionstasten

Numeric
Abb. 5 - Tastatur
Funktionstasten
Nummemtastatur
Fn Taste
Num & Rollen
Steuerungstasten
Ein-/Ausschalten des
3.75G/HSPA-Moduls
Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Fn + Num wird die Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen umschalten können. Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben den Tastenkombinationen für die Grundfunktionen gibt es visuelle Anzeigen, w enn der Hotkey Treiber installiert ist.
Tasten Funktion/Visuelle Anzeigen Tasten Funktion/Visuelle Anzeigen
Fn + ~ Wiedergabe/Pause (in Audio /Videoprogrammen) Fn + F8/F9
Fn +
Fn + F1
Fn + F2
Fn + F3 Fn + F4 Wechsel Schlaf/Wiederaufnahme Fn + Rollen Ein-/Ausschalten des Scroll-Modus
Fn + F5/F6
Fn + F7 Wechseln der Anzeigegerate
3.75G/HSPA-Modul
aktivieren/deaktivieren
TouchPad
aktivieren/deaktivieren LCD-Hintergrundlicht ausschalten (zum Einschalten
beliebige Taste drücken oder TouchPad berühren)
Stummschaltung/Stummschal-
tung aufheben
Audio-Lautstärke
verringern/erhöhen
Ausführliches Benutzerhandbuch
LCD-Helligkeit ver-
ringern/erhöhen
Fn + F10
Fn + F11
Fn + F12
Fn + Num Ein-/Ausschalten der Nummerntastatur
Fn + 5
(Nur Modell C)
PC-Kamera
aktivieren/deaktivieren
Wireless-LAN-Modul
aktivieren/deaktivieren
Bluetooth-Modul
aktivieren/deaktivieren
Audio-Umschaltung – Umschalten zwischen
Standard-Audio und Enhanced-A udio (siehe Seite 54)
Tabelle 3 - Funktionstasten & visuelle Anzeigen
Tastatur & Funktionstasten - 45
Deutsch
Ausführliches Benutzerhandbuch
Modelle A & B
Modell C

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.
Deutsch
Symbol
Farbe
(Modelle
A & B)
Blaw Weiß
Blaw Weiß Caps-Lock ist aktiviert
Blaw Weiß Scroll-Lock ist aktiviert
Blaw Weiß
Blaw Weiß
Blaw Orange
Farbe
(Modell C)
Beschreibung
Die Nummerntastatur ist
aktiviert
Es wird auf die Festplatte
zugegriffen
Das WLAN-Modul ist einge-
schaltet
Das Bluetooth-Modul ist
eingeschaltet
Symbol Farbe Beschreibung
Orange
Grün Der Computer ist angeschaltet
Lampe blinkt
grün
Orange Der Akku wird geladen
Grün Der Akku ist voll geladen
Lampe blinkt
orange
Der AC/DC-Adapter ist angeschlos-
sen
Das System ist im konfigurierten
Energiesparmodus
Der Akku hat einen kritisch niedrigen
Stromstatus erreicht
Tabelle 5 - LED-Stromanzeigen
Tabelle 4 - LED-Statusanzeigen
46 - LED-Anzeigen
Ausführliches Benutzerhandbuch
Abb. 6 - Ansicht von vorne,
links, rechts und hinten
1. LED-Stromanzeigen
2. RJ-45 LAN-Buchse
3. USB 3.0 Anschlüsse
4. USB 2.0 Anschluss (Siehe folgenden Hinweis)
5. Mini-IEEE 1394a Anschluss
6. Multi-in-1 Kartenleser
7. Schacht für optisches Laufwerk
8. Notauswurfloch
9. Kopfhörer-Ausgangsbuchse
10. Mikrofon-Eingangsbuchse
11. S/PDIF-Ausgang & Sur­round-Ausgang Combo Buchse
12. Line-Eingangsbuchse
13. USB 2.0 Anschluss
14. Sicherheitsschloß-Buchse
15. Luftungsoffnung
16. Kombinierter eSATA/USB­Anschluss
17. HDMI-Ausgangsanschluss
18. DVI-Ausgangsanschluss
19. DC-Eingangsbuchse
USB
Der USB 3.0-Anschluss ist blau codiert, USB 2.0-Anschlüsse sind schwarz. Der USB 2.0-Anschluss
kann auch bei ausgeschaltetem System als Stromversorger verwendet werden, solange das
Gerät über den AC/DC-Netzadapter mit Strom versorgt wird.
4
Vorderseite
Linke Seite
Rechte Seite
4
7
5
6
1
2
3
9 10 111412
8
3
17
19
16
18
15
15
Hinterseite
13
Systemübersicht:
Ansicht von vorne, links, rechts
und hinten (Modelle A & B)
Systemübersicht: Ansicht von vorne, links, rechts und hinten (Modelle A & B) - 47
Deutsch
Ausführliches Benutzerhandbuch
Abb. 7 - Ansicht von vorne,
links, rechts und hinten
1. LED-Stromanzeigen
2. RJ-45 LAN-Buchse
3. USB 3.0 Anschlüsse
4. USB 2.0 Anschluss (siehe
Seite 47)
5. Kabelantennenbuchse (CATV)
6. Mini-IEEE 1394a Anschluss
7. Multi-in-1 Kartenleser
8. Schacht für optisches Laufwerk
9. Notauswurfloch
10. Kopfhörer-Ausgangsbuchse
11. Mikrofon-Eingangsbuchse
12. S/PDIF-Ausgang & Sur­round-Ausgang Combo Buchse
13. Line-Eingangsbuchse
14. USB 2.0 Anschluss
15. Sicherheitsschloß-Buchse
16. Luftungsoffnung
17. Kombinierter eSATA/USB­Anschluss
18. HDMI-Ausgangsanschluss
19. DVI-Ausgangsanschluss
20. DC-Eingangsbuchse
4
7
5
6
1
2
3
9
10
11
13
12
8
3
15
17
14
16
16
18
19
20
Vorderseite
Linke Seite
Rechte Seite
Hinterseite
Überhitzung
Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.
Systemübersicht: und hinten (Modell C)
Deutsch
48 - Systemübersicht: Ansicht von vorne, links, rechts und hinten (Modell C)
Ansicht von vorne, links, rechts
Ausführliches Benutzerhandbuch
CPU
Die CPU darf nicht vom Anwender repariert werden. Jeglicher Zugriff auf die CPU führt zum Verlust der Garan­tieansprüche.
Hinweis zum Akku
Ein neuer Akku sollte bei seiner ersten Verwendung zuerst einmal vollständig entladen und dann komplett wieder geladen werden. Entladen und laden Sie den Akku mindestens einmal im Monat oder nach etwa 20 Teilentladungen einmal
vollständig (siehe das erweiterte Benutzerhandbuch auf der Disc De vice Dri-
vers & Utilities + User's Manual).
HDMI
Der HDMI-Ausgangsanschluss unterstützt sowohl Video- als auch Audiosignale angeschlossener exter­ner Anzeigegeräte (THX Tru Studio Pro wird deaktiviert, wenn Sie ein externes Anzeigegerät über den HDMI-Ausgangsanschluss anschließen - siehe Seite 53).
Abb. 8
Ansicht von unten
1. Luftungsoffnung
2. Komponen­tenfachabdekkung
3. Subwoofer
4. HDD-Schacht
5. Akku
6. Zweite HDD-Schacht
7. Lautsprecher
3
2
1
4 5
1
1
1
3
2
1
4
5
1
1
1
6
7
7
7
Modelle A & B
ModelI C
Systemübersicht:
Ansicht von unten
Systemübersicht: Ansicht von unten - 49
Deutsch
Ausführliches Benutzerhandbuch
1
2
Abb. 9 - Einstellfenster Anzeige
1
2

Grafikfunktionen

Wenn der Grafiktreiber installiert ist, kö nnen Sie bei Windows im Einstellfenster Anzeige und/oder in der NVIDIA Sys­temsteuerung die Anzeigegeräte wechseln und Anzeigeoptionen konfigurieren.
So öffnen Sie das Einstellfenster Anzeige:
1. Klicken Sie Start (Menü) und klicken Sie Systemsteuerung (oder zeigen auf Einstellungen und klikken Systemsteuerung).
2. Klicken Sie auf Anzeige (Symbol) - im Kategorie Darstellung und Anpassung.
3. Klicken Sie auf Bildschirmauflösung anpassen/Auflösung anpassen.
Deutsch
Oder
4. Sie können auch mit der rechten Maustaste auf den Arbeitsplatz klicken und dann die Option Bildschirmauflösung wählen.
5. Wählen Sie aus dem Drop-down-Menü die Bildschirmauflösung .
6. Klicken Sie auf Erweiterte Ein stell ung en .
So öffnen Sie die NVIDIA Systemsteuerung:
1. Klicken Sie Start (Menü) und klicken Sie Systemsteuerung (oder zeigen auf Einstellungen und klikken Systemsteuerung).
2. Klicken Sie auf NVIDIA Systemsteuerung (Symbol) - im Kategorie Darstellung und Anpassung.
Oder
3. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option NVIDIA Systemsteuerung wählen.

Anzeigegeräte

Neben dem integrierten LCD-Monitor können Sie auch einen externen VGA-Monitor/Flachbildschirm oder ein Fern­sehgerät (an den DVI-Ausgangsanschluss/HDMI-Ausgangsanschluss angeschlossen) als Anzeigegerät anschließen.
50 - Grafikfunktionen
Ausführliches Benutzerhandbuch
Lautstärkeeinstellung
Die Lautstärke wird mit den Windows-Lautstärkereglern (oder den Lautstärkereglern am Computer) eingestellt. Überprüfen Sie die Ein­stellung, indem Sie in der Taskleiste auf das Lautstär- ke-Symbol Klicken.
Abb. 10
Klangwiedergabe-
optionen

Audiofunktionen

Die Audioeinstellungen können Sie bei Windows durch Anklicken des Soundsymbols oder des Realtek HD
Audio Manager -Symbols / in der Taskleiste/Sys- temsteuerung aufrufen (wenn Sie mit der rechten Maustas-
te auf das Taskleistensymbol klikken, wird das Audiomenü aufgerufen). Die Lautstärke können Sie durch die Tastenkombination Fn + F5/F6/den Lautstärkeregler ändern.

HDMI-Audiokonfiguration

Da HDMI (High-Definition Multimedia Interface) sowohl Audio- als auch Videosignale übermittelt, müssen Sie die Audioausgabe entsprechend der folgenden Anweisung konfigurieren.
Deutsch
Audio-Setup für HDMI bei Windows
1. Klicken Sie auf Start (Menü) und klicken Sie auf Systemsteue- rung (oder zeigen Sie auf Einstellungen und klicken Sie auf Sys­temsteuerung).
2. Klicken Sie auf Sound (Hardware und Sound).
3. Klicken Sie auf Wiedergabe (Registerkarte).
4. Das Wiedergabegerät wird ausgewählt.
5. In manchen Fällen muss das Audiogerät ausgewählt werden und klicken Sie Als Standard (Schaltfläche).
6. Klicken Sie auf OK, um das Fenster Sound zu schließen.
Audiofunktionen - 51
Ausführliches Benutzerhandbuch
Abb. 11
Laut-
sprecherkonf
iguration

Einrichten des 5.1 order 7.1 Surround Sound

Um das System für 5.1 oder 7.1 Surround Sound einzu­richten, müssen Sie die Audiokabel an die Anschlüsse Line­Eingangsbuchse, die Kopfhörer-Ausgangsbuchse, die Mik­rofon-Eingangsbuchse und S/PDIF-Ausgangsbuchse (nur
7.1 Lautsprecher) anschließen.
1. Klicken Sie auf Start (Menü) und klicken Sie auf Systemsteue­rung (oder zeigen Sie auf Einstellungen und klicken Sie auf Sys-
Deutsch
temsteuerung). Sie müssen sich in der Klassischen Ansicht
befinden.
2. Klicken Sie auf Realtek HD Audio-Manager (oder klicken Sie mit der rechten Maustaste auf das Symbol und wählen Sie Sound-Manager).
3. Klicken Sie auf Lautsprecher (Registerkarte) und klicken Sie auf Lautsprecherkonfiguration (Registerkarte).
4. Wählen Sie bei Lautsprecherkonfiguration die Option 5.1 Lautsprecher oder 7.1 Lautsprecher.
5. Schließen Sie die Kabel der vorderen Lautsprecher an die Kopfhörer-Ausgangsbuchse an.
6. Schließen Sie die Kabel an (möglicherweise benötigen Sie einen Adapter, um die Kabel an die entsprechenden Anschlüsse anzuschließen (z. B. einen Stereo-mini-auf-dual-RCA-Adapter). Stellen Sie die folgenden Kabelverbindungen her:
• Line-Eingangsbuchse = Seitenlautsprecherausgabe
• Mikrofon-Eingangsbuchse = Mitten-/Subwoofer-Laut-
sprecherausgang
• S/PDIF-Ausgang = Lautsprecherausgang hinten (nur 7.1
Lautsprecher)
7. Sobald ein Stecker angeschlossen wird, erscheint ein Dialogfeld.
8. Setzen Sie ein Häkchen in die Felder der angeschlossenen Lautsprecher (z. B. Lautsprecherausgang hinten), und speichern Sie die Einstellung mit OK.
9. Klicken Sie auf OK, um den Realtek HD Audio-Manager zu verlassen.
Abb. 12 - Entsprechend den angeschlossenen Geräten au-
tomatisch angezeigtes Dialogfeld
52 - Audiofunktionen
Ausführliches Benutzerhandbuch
Abb. 13
Menü THX Tru
Studio Pro
Menu
Abb. 14
Warnmeldung
von THX TruStu-
dio Pro bei HDMI-
Anzeigegeräten

THX TruStudio Pro Audio

Mit der Anwendung THX TruStudio Pro können Sie die Audioeinstellungen nach Ihren Anforderun gen konfigurie­ren, um eine bestmögliche Audioleistung bei Spielen und der Wiedergabe von Musik und Videos zu erreichen.
Installation der Anwendung THX TruStudio
1. Klicken Sie auf Option Drivers (Schaltfläche).
2. Klicken Sie auf 6.Install THX TruStudio AP > Ja.
3. Wählen Sie eine Sprache und klicken auf Weiter.
4. Klicken Sie auf Ja.
5. Klicken Sie auf Weiter > Vollinstallation
6. Klicken Sie auf Weiter > Fertig stellen, um den
Computer neu zu starten.
7. Die Anwendung kann über die Verknüpfung im Menü
Start (Start > Programme/ Alle Programme > Creative > THX TruStudio Pro Settings) gestartet werden.
(Schaltfläche).
Aktivierung von THX TruStudio Pro
Wenn Sie THX TruStudio Pro das erste Mal starten, müssen Sie diese Anwendung aktivieren.
1. Um die Anwendung zu aktivieren, müssen Sie zunächst eine Ver­bindung zum Internet herstellen.
2. Klicken Sie doppelt auf das Symbol THX Aktivieren auf dem Desktop und klicken Sie auf Aktivieren (Schaltfläche).
3. Das Programm stellt eine Verbindung zum Internet her, um den Aktivierungsschlüssel zu prüfen.
4. Klicken Sie auf Finish (Fertig stellen), um die Aktivierung der Anwendung abzuschließen.
5. Starten Sie den Computer neu.
THX Tru Studio Pro & HDMI
1. Wenn Sie ein HDMI-Anzeigegerät an den HDMI-Ausgangsan­schluss anschließen, werden die Steuertasten von THX Tru S tudio Pro deaktiviert.
2. Die Warnmeldung “Möchten Sie jetzt ein anderes Audiogerät auswählen?” erscheint.
3. Klicken Sie auf Nein, wenn Sie weiterhin den HDMI­Audioausgang Ihres externen Anzeigegeräts verwenden möchten (wählen Sie kein anderes Audiogerät aus, wenn ein HDMI­Anzeigegerät angeschlossen ist).
Deutsch
Audiofunktionen - 53
Ausführliches Benutzerhandbuch
Abb. 15

Energieoptionen

Hinweise zur Audiofunktion des Computer­modells C (Fn + 5)
Das Computermodell C (nur Modell C) verfügt über die Tastenkombination Fn + 5, mit der Sie zwischen Standard­Audio und Enhanced-Audio umschalten können. Das Folgende trifft nur auf die Software-Audiokonfiguration über die internen Lautsprecher des Computers zu (nicht auf Surround-Sound, wenn die Konfiguration über die ex­ternen Quadraphonic-, 5.1- oder 7.1-Lautsprech ersysteme erfolgt):
Deutsch
• Wenn die Lautsprecherkonfiguration im Realtek HD Audio Manager auf Stereo eingestellt ist, können Sie die
Lautstärke der Lautsprecherausgabe mit der Tastenkombination Fn + 5 erhöhen.
• Wenn die Lautsprecherkonfiguration im Realtek HD Audio Manager auf Quadrophonie, 5.1/7.1 Lautsprecher eingestellt ist, erhalten Sie die beste Audiokonfiguration mit der Lautsprecherkonfiguration Quadrophonie, 5.1/
7.1 Lautsprecher und gleichzeitig eingeschaltetem THX TruStudio AP.
Die Tastenkombination Fn + 5 ist eine Umschaltfunktion. Sie müssen sie also nicht zum Prüfen der Funktion drücken.
Energieoptionen
Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Computers. Sie können Strom sparen, indem Sie Ener- giesparpläne erstellen und im linken Menü können Sie die Optionen für den Netzschalter, die Energiespartasten (Fn + F4) und Zuklappeinstellung (beim Schließen des Dekkels) und den Anzeige- und Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren. Beachten Sie, dass sich die Energiesparpläne (Ener- giesparmodus) auf die Computerleistung auswirken.
Wählen Sie einen bestehenden Plan aus, oder klicken Sie im linken Menü auf Sie die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf auf Optionen für die Konfiguration aufzurufen.
Energieplaneinstellungen ändern
Erweiterte Energieeinstellungen ändern
Energiesparplan erstellen
, und klicken Sie
, und wählen
, um weitere
54 - Energieoptionen
Ausführliches Benutzerhandbuch

Installation der Treiber

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Legen Sie die mitgelieferte Disc und klicken Sie auf Install Drivers (Schalt­fläche), oder klicken Sie auf Option Drivers (Schaltfläche), um das optionale Treibermenü aufzurufen. Installieren Sie die Treiber in der in Tabelle 6 angegebenen Reihenfolge. Mar­kieren Sie die Treiber, die installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Brow se CD/DVD und navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber.
Wenn während des Installationsvorgangs der Assistent
Neue Hardware gefunden rechen. Befolgen Sie dann die Installationsanweisungen.

Windows Update

Nachdem Sie alle Treiber installiert haben, sollten Sie die Funktion Windows Update aktualisieren, um immer die neuesten Sicherheits-Updates usw. zu erhalten (die Updates enthalten die neuesten Fehlerbehebungen von Microsoft).
erscheint, klicken Sie auf Abb-
Treiber (Win 7) Seite#
Chipsatz Seite 56 Video Seite 56 LAN Seite 56 Kartenleser Seite 56 TouchPad Seite 56 USB 3.0 Seite 56 Hot-Key Seite 56 Intel MEI Seite 56 Audio Seite 56 Intel Rapid Storage Technology
(erforderlich für Festplatten im AHCI-Modus) PC-Kamera Seite 57 Wireless-LAN-Modul (Option) Seite 59 Fingerabdruckleser (Option) Seite 60 Kombinierte Bluetooth- und WLAN-Modul-Modul
(Option)
3.75G/HSPA-Modul THX Tru Studio Pro Audio Seite 53 CIR
(Option)
Windows Update aktivieren (siehe links)
(Option)
Tabelle 6 - Installationsvorgang
Seite 56
Seite 61
Seite 63
Seite 67
Deutsch
Installation der Treiber - 55
Ausführliches Benutzerhandbuch
Chipsatz
1. Klicken Sie auf Install Drivers.
2. Klicken Sie auf 1.Install Chipset
Driver > Ja.
3. Klicken Sie auf Weiter > Ja > Weiter
> Weiter.
4. Klicken Sie auf Fertig stellen, um
den Computer neu zu starten.
Video
1. Klicken Sie auf 2.Install VGA Dri-
Deutsch
ver > Ja.
2. Klicken Sie auf ZUSTIMMEN UND
FORTFAHREN (Schaltfläche), um die Bedingungen der Lizenzvereinbarung zu akzeptieren.
3. Klicken Sie auf Weiter.
4. Klicken Sie auf Jetzt neu starten, um
den Computer neu zu starten.
LAN
1. Klicken Sie auf 3.Install LAN Driver
> Ja.
2. Klicken Sie auf Installieren > Fertig
stellen, um den Computer neu zu
starten.
Kartenleser
1. Klicken Sie auf 4.Install Cardreader
Driver > Ja.
2. Klicken Sie auf Installieren > Fertig stellen.
TouchPad
1. Klicken Sie auf 5.Install Touchpad Driver > Ja.
2. Klicken Sie auf Weiter.
3. Klicken Sie auf die Schaltfläche Ich akzeptiere diesen Vertrag, und dann auf Weiter.
4. Klicken Sie auf Fertig stellen > Jetzt neu starten, um den Computer neu zu starten.
Hot-Key
1. Klicken Sie auf 6.Install HotKey AP > Ja.
2. Klicken Sie auf Next
3. Klicken Sie auf F inish > Finish, um den Computer neu zu starten.
> Next.
USB 3.0
1. Klicken Sie auf 7.Install USB 3.0 Driver > Ja.
2. Klicken Sie auf Weiter.
3. Klicken Sie auf die Schaltfläche Ich
bin mit den Bedingungen der Lizenzvereinbarung einverstanden,
und dann auf
4. Klicken Sie auf Installieren > Fertig
stellen.
Weiter.
Intel MEI
1. Klicken Sie auf 8.Install MEI Driver > Ja.
2. Klicken Sie auf Weiter > Ja > Weiter > Weiter > Fertig stellen.
3. Klicken Sie auf Fertig stellen.
Audio
1. Klicken Sie auf 9.Install Audio Dri­ver > Ja.
2. Klicken Sie auf Weiter > Fertig stellen, um den Computer neu zu
starten.
Intel Rapid Storage Technology
Installieren Sie die Intel Rapid Storage Technology, damit das SATA-Laufwerk unterstützt wird, wenn im BIOS der AHCI-Modus eingerichtet ist.
1. Klicken Sie auf Option Drivers
(Schaltfläche).
Klicken Sie auf 7.Install IRST
2.
Driver
> Ja.
3. Klicken Sie auf Weiter > Ja > Weiter.
4. Klicken Sie auf Fertig stellen, um den Computer neu zu starten (Nach dem erneuten Hochfahren des Computers muss das System neu gestartet werden.).
56 - Installation der Treiber
Ausführliches Benutzerhandbuch

PC-Kamera

Bevor Sie den Treiber der PC-Kamera installieren, muss das PC-Kameramodul eingeschaltet werden. Mit der Tastenkombination Fn + F10 können Sie das PC­Kameramodul ein- oder ausschalten. Wenn das PC-Kame­ra-Modul eingeschaltet ist, erscheint kurz die Anzeige .

Installieren des PC-Kamera-Treibers

1. Klicken Sie auf Option Drivers (Schaltfläche).
2. Klicken Sie auf 1.Install WebCam Driver > Ja.
3. Klicken Sie auf Next > Install > Finish, um das
Computer neu zu starten. Oder Wählen Sie eine Sprache und klicken Sie auf Next > Next > Finish. Klicken Sie auf Next > Finish, um das Computer neu zu starten. Oder
4. Starten Sie die Kameranwendung über die Verknüpfung auf dem Desktop.

Audio-Setup für die PC-Kamera

Wenn Sie mit der Kamera Video- und Audio-Daten aufnehmen möchten, müssen Sie bei Windows die Optionen für die Audio-Aufnahme einstellen.
1. Klicken Sie Start (Menü) und klicken Sie Systemsteuerung (oder zeigen auf Einstellungen und klicken Systemsteuerung).
2. Klicken Sie auf Sound (Hardware und Sound).
3. Klicken Sie auf Aufnahme (Registerkarte).
4. Klicken Sie mit der rechten Maustaste auf Mikrofon (Realtek High Definition Audio) und stellen Sie sicher, dass die Funktion nicht deaktiviert ist.
5. Klicken sie doppelt auf Mikrofon (oder wählen Sie aus dem Rechtsklick-Menü die Option Eigenschaften).
6. Klicken Sie auf Pegel (Registerkarte), und regeln Sie die Einstellungen von Mikrofon and Mikrofonverstärkung.
7. Klicken Sie auf OK und schließen Sie alle Fenster.
8. Starten Sie die Kameranwendung über die Verknüpfung auf dem Desktop.
9. Rufen Sie das Menü Geräte auf, und wählen Sie Mikrofon
(Realtek....) (es sollte mit einem Häkchen gekennzeichnet sein).
10. Rufen Sie das Menü Aufnahme auf, und wählen Sie Audio
aufnehmen (es sollte mit einem Häkchen gekennzeichnet sein).
Deutsch
PC-Kamera - 57
Ausführliches Benutzerhandbuch

Kameranwendung

Die Kameranwendung ist ein Videowiederg abegerät für die allgemeine Videowiedergabe und -prüfung. Die Videoda­teien werden im Format .avi aufgenommen.
1. Starten Sie die Kameranwendung über die Verknüpfung auf dem Desktop (es wird empfohlen, vor der Aufnahme die
Aufnahmedatei einzustellen - siehe "Einstellen der Aufnahmedatei" weiter unten).
2. Gehen Sie zum Menü Aufnahme (wenn Sie Ton aufnehmen
Deutsch
möchten, siehe Audio-Setup für die PC-Kamera auf Seite 57) und wählen Sie dann Aufnahme starten.
3. Klicken Sie auf OK (der Speicherort der Datei wird im Pop-up­Fenster angezeigt), um die Aufzeichnung zu starten, und auf Esc, um sie zu stoppen (Die Datei können Sie sich dann mit Windows Media Player ansehen).
Einstellen der Aufnahmedatei
Vor dem Aufnehmen von Videodateien können Sie im Menü
Datei
die Option Dateinamen und den Speicherort für die aufgenommene Datei festlegen (dadurch können Sie vermeiden, dass andere Da­teien versehentlich überschr ieben werden). Wählen Sie den Namen und den Speicherort, und klicken Sie auf Legen Sie dann bei "Capture file size:" die Größe der Aufnahmedatei fest, und klicken Sie auf den Aufnahmevorgang wie oben beschrieben starten.
Aufnahmedatei einst.
OK
wählen und den
. Nun können Sie
Öffnen
Reduzieren der Videodateigröße
Beachten Sie, dass die Dateien beim Aufnehmen von Vi­deodateien mit großer Auflösung sehr viel Speicherplatz in Anspruch nehmen. Prüfen Sie nach dem Aufnehmen des Videos die Dateigröße (klicken Sie mit der rechten Maustaste auf die Datei, und wählen Sie Eigenschaften) und den freien Speicherplatz auf der Festplatte (klicken Sie auf Computer, danach mit d er rechten Maustaste auf die Festplatte, und wählen Sie dann Eigenschaften). Wenn nö­tig, können Sie die aufgenommene Videodatei auf einem austauschbaren Datenträger speichern, z. B. CD, DVD oder USB-Speicher.
Beachten Sie, dass das Betriebssystem Windows mindes- tens 15GB freien Speicher auf der Systempartition Laufwerk C: benötigt. Um Probleme mit dem Betriebssys­tem zu vermeiden, sollten Sie die Videodateien nicht auf Laufwerk C: speichern, die Dateigröße beschr änken oder die Auflösung der Videoaufnahmen verringern.
So verringern Sie die Größe der Videoauflösung:
1. Starten Sie die Kameranwendung über die Verknüpfung auf dem
.
Desktop.
2. Gehen Sie zu Optionen, und wählen Sie dort Video Aufnahme
konfigurieren....
3. Klicken Sie das Feld Ausgabegröße an, und wählen Sie eine niedrigere Auflösung, um die Größe der Aufnahmedateien zu verringern.
58 - PC-Kamera
Ausführliches Benutzerhandbuch

Wireless-LAN-Modul (Option)

Bevor Sie den Treiber des Wireless-LAN-Moduls installie­ren, muss das Wireless-LAN-Modul eingeschaltet werden. Mit der Tastenkombination Fn + F11 können Sie das Wireless-LAN-Modul ein- oder ausschalten. Wenn das Wireless-LAN-Modul eingesch altet ist, die LED-Anzeige
wird dann hervorgehoben dargestellt, und au f dem Bild-
schirm wird kurz das Symbol angezeigt.
Intel WLAN
1. Klicken Sie auf Option Drivers (Schaltfläche).
2. Klicken Sie auf 2.Install WLA N Driver > Ja.
3. Klicken Sie auf Weiter > Weiter.
4. Klicken Sie auf die Schaltfläche Ich akzeptiere die
Bedingungen der Lizenzvereinbarung, und dann auf
Weiter.
5. Klicken Sie auf Weiter > Weiter > Fertig stellen.
802.11b/g/n WLAN (eines anderen Herstellers)
1. Klicken Sie auf Option Drivers (Schaltfläche).
2. Klicken Sie auf 2.Install WLA N Driver > Ja.
3. Wählen Sie eine Sprache und klicken auf Weiter.
4. Klicken Sie auf Weiter.
5. Klicken Sie auf Fertig stellen, um den Computer neu zu
starten.
Anschließen an ein Drahtlosnetzwerk
Das Betriebssystem ist die Standardeinstellung für die Steue-
rung des Wireless LAN
das Wireless-LAN-Modul aktiviert ist.
1. Klicken Sie auf das Wireless LAN-Symbol in der Taskleiste, klicken Sie dann doppelt auf einen Zugriffspunkt, zu dem die Ver­bindung hergestellt werden soll, oder klicken Sie auf Netzwerk- und Freigabecenter öffnen, wenn im Taskleisten-Menü nicht das Netzwerk angezeigt wird, zu dem die Verbindung hergestellt wer­den soll (es erscheint eine Liste mit Optionen zum Ändern von Einstellungen und Erstellen eines neuen Netzwerks).
2. Möglicherweise müssen Sie für die Verbindung zu einem Zugriffspunkt einen Sicherheitsschlüssel eingeben.
3. Klicken Sie die Position des Netzwerks an (z. B. Heimnetzwerk, Arbeitsplatznetzwerk oder Öffentliches Netzwerk).
4. Klicken Sie auf “Einstellungen im Netzwerk- und Freigabecenter anzeigen oder ändern”, um weitere Optionen für die Verbindung aufzurufen.
5. Klicken Sie auf das Taskleistensymbol , um die aktuell angeschlossenen Netzwerke anzuzeigen.
6. Wenn Sie die Verbindung zum Drahtlosnetzwerk trennen möchten, klicken sie auf das Wireless LAN-Symbol in der Taskleiste, dann auf die aktive Verbindung und dann auf Trennen (Schaltfläche).
bei Windows. Stellen Sie sicher, dass
Deutsch
Wireless-LAN-Modul (Option) - 59
Ausführliches Benutzerhandbuch

Fingerabdruckleser (Option)

Wenn das von Ihnen erworbene Gerät über einen Fingerabdruckleser verfügt müssen Sie den Treiber ent­sprechend der folgenden Anweisung installieren.
Installieren des Fingerabdruckleser­Treibers
1. Klicken Sie auf Option Drivers (Schaltfläche).
2. Klicken Sie auf 3.Install Fingerprint Driver > Ja.
Deutsch
3. Klicken Sie auf Weiter > Weiter > Weiter.
4. Klicken Sie auf Fertig stellen > Ja, um den Computer neu
zu starten.

Benutzerregistrierung

1. Klicken Sie auf Start > Programme/ Alle Programme > Protec­tor Suite QL > Benutzerregistrierung, oder doppelKlikken Sie in
der Taskleiste auf das Symbol .
2. Wenn das Programm das erste mal gestartet wird, müssen Sie auf die Schaltfläche Annehmen klicken, um die Lizenz zu akzeptieren.
3. Wenn Sie kein Windows-Kennwort eingerichtet haben, werden Sie dazu aufgefordert (Hinweis: Wenn kein Kennwort festgelegt wurde, kann Protector Suite QL nicht den Zugriff auf den Computer sichern).
4. Wenn Sie das Kennwort eingegeben haben, klicken Sie auf Senden.
5. Sie werden dann aufgefordert, Ihre Fingerabdrücke zu registrieren (bei Tutorial erhalten Sie jederzeit Hilfe zum Registrieren Ihrer Fingerabdrücke).
6. Klicken Sie auf eine der Tasten über einem beliebigen Finger, um mit der Registrierung dieses Fingers zu beginnen.
7. Führen Sie den Finger zum Registrieren des Abdrucks so lange über den Sensor, bis der Fortschrittsbalken 100% erreicht hat.
8. Wiederholen Sie diesen Vorgang für alle Finger, die registriert werden sollen.
9. Schließen Sie das Statusfenster.
10. Weitere Informationen erhalten Sie auch, wenn Sie das Tutorial oder die Produkt-Tour ausführen, bei denen das Video mit der Produkt-Tour gestartet wird.
11. Klicken Sie mit der rechten Maustaste auf das Taskleistensymbol
, um das Control Center zu starten. Dort können Sie Fingerabdrücke bearbeiten, Anwendungen registrieren, auf das Hilfe-Menü zugreifen usw.
12. Wenn Sie mit dem Finger auf den Fingerabdruckleser tippen, können Sie auf das Biomenü zugreifen.
60 - Fingerabdruckleser (Option)
Ausführliches Benutzerhandbuch

Kombinierte Bluetooth- und WLAN-Modul (Option)

Dieser Treiber ist nur für das kombinierte Bluetooth-/ WLAN-Modul erforderlich.
Bevor Sie den Treiber des Bluetooth-Moduls installieren, muss das Bluetooth-Modul eingeschaltet werden. Mit der Tastenkombination Fn + F12 können Sie das Bluetooth­Modul ein- oder ausschalten. Wenn das Bluetooth-Modul eingeschaltet ist, die LED-Anzeige wird dann hervor­gehoben dargestellt, und auf dem Bildschirm wird kurz das Symbol angezeigt.

Installation des Intel Bluetooth kombinierten Treibers

1. Klicken Sie auf Option Drivers (Schaltfläche).
2. Klicken Sie auf 4.Install Combo BT Driver > Ja .
3. Klicken Sie auf Weiter > Weiter.
4. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung anzunehmen und klicken Sie dann auf Weiter.
5. Klicken Sie auf Weiter > Fertig stellen.

Installation des Bluetooth kombinierten Treibers (eines anderen Herstellers)

1. Klicken Sie auf Option Drivers (Schaltfläche).
2. Klicken Sie auf 4.Install Combo BT Driver > Ja.
3. Klicken Sie auf Weiter.
4. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung anzunehmen und klicken Sie dann auf Weiter.
5. Klicken Sie auf Weiter (wählen Sie diese Option, wenn
auf dem Desktop ein Symbol angezeigt werden soll) > Weiter > Installieren.
6. Klicken Sie auf Fertig stellen.
7. Auf dem Desktop erscheint das Bluetooth-Symbol , und der Eintrag Bluetooth wird im Menü Programme/Alle Programme eingefügt.
Deutsch
Kombinierte Bluetooth- und WLAN-Modul (Option) - 61
Ausführliches Benutzerhandbuch
Abb. 16 - Beim Anklik-
ken des Symbols ange-
zeigtes Menü
High-Speed Bluetooth Datentransfer
Das kombinierte WLAN & V3.0 Bluetooth Modul unterstützt High-Speed (V3.0) Datentransfer. Um solche Transferge­schwindigkeiten allerdings zu erreichen, müssen beide Gerä- te High-Speed Datentransfer unterstützen.
Um eine Hochgeschwindigkeits-Datenübertragung (V3.0) zu erreichen, stellen Sie sicher, dass das WLAN-Modul im Windows-Mobilitätscenter eingeschaltet ist.
Prüfen Sie die Anleitung Ihres Bluetooth-fähigen Gerätes, um herauszufinden, ob es High-Speed Datentransfer unterstützt.

Bluetooth-Konfiguration

Richten Sie Ihr Bluetooth-Gerät so ein, dass der Computer es erkennen kann
1. Schalten Sie Ihr Bluetooth-Gerät (z. B. PDA, Mobiltelefon) ein.
2. Schalten Sie das Gerät in den Erkennbar-Modus (eine Beschreibung dazu finden Sie in der dazugehörigen Dokumentation).
Einschalten des Bluetooth-Moduls
1. Schalten Sie das Bluetooth-Modul mit der T astenkombination Fn +
Deutsch
F12 ein.
2. In der Taskleiste erscheint das Bluetooth-Symbol .
3. Führen Sie dann einen der folgenden Schritte aus, um das Fenster Bluetooth-Geräte aufzurufen.
• Klicken Sie doppelt auf das Symbol , um das Fenster Blu­etooth-Geräte aufzurufen.
• Klicken/klicken Sie mit der rechten Maustaste auf das Symbol
und wählen Sie eine Option aus dem Menü.
62 - Kombinierte Bluetooth- und WLAN-Modul (Option)
Bluetooth-Hilfe
Klicken Sie auf Start, wählen Sie Hilfe und Support, und geben Sie in das Feld Suchen das Wort Bluetooth ein. Klicken Sie dann auf das Lupen-Symbol. Sie erhalten dann weitere Informationen zur Bluetooth-Übertragung.

3.75G/HSPA-Modul (Option)

1
1
Abb. 17
Abnehmen des Akkus
Ausrichtung der USIM-Karte
Die lesbare Seite der USIM-Karte (die Seite, auf der sich die Goldkontakte befinden) muss wie abgebildet nach oben zeigen.
(Optional nur für Modelle A & B) Wenn Ihr Modell das optionale 3.75G/HSPA-Modul ent­hält, folgen Sie den nachfolgenden Anweisungen, um die USIM-Karte zu installieren (Sie erhalten sie von Ihrem Dienstanbieter). Installieren Sie dann die Anwendung.

Einsetzen der USIM-Karte

1. Schalten Sie den Computer aus, drehen Sie es herum, und nehmen Sie den Akku heraus (schieben Sie die Riegel in
die unten angezeigte Richtung, und ziehen Sie den Akku heraus).
Ausführliches Benutzerhandbuch
2.
Schieben Sie die USIM-Karte wie unten abgebildet hinein, und lassen Sie sie einrasten. Setzen Sie den Akku wieder ein
.
Deutsch
Abb. 18 - Einsetzen der USIM-Karte
3.75G/HSPA-Modul (Option) - 63
Ausführliches Benutzerhandbuch

BandLuxe HSDPA Utility

Wenn das 3.75G/HSPA-Modul und die USIM-Karte (Ih­res Dienstanbieters) installiert sind, können Sie das Pro­gramm BandLuxe HSDPA Utility können Sie mit dem Computer direkt auf den Internetdienst zugreifen.
Installieren von BandLuxe HSDPA
1. Schalten Sie das Modul an, indem Sie auf die Tasten Fn +
Deutsch
2. Klicken Sie auf Option Drivers
3. Klicken Sie auf 5.Install 3G Dr iver > Ja.
4. Wählen Sie eine Sprache und klicken Sie auf OK.
5. Klicken Sie auf Weiter.
6. Klicken Sie auf Annehmen (Schaltfläche), um die
7. Klicken Sie auf Weiter > Installieren > Fertig stellen.
BandLuxe HSDPA Utility verwenden. Mit
drücken (die Anzeige zeigt den Stromstatus
des Moduls an). Hinweis: Wenn das Fenster Neue Hardware gefunden erscheint, klicken Sie immer auf Abbrechen, und installieren Sie wie unten beschrieben den Treiber.
(Schaltfläche).
Lizenzvereinbarung anzunehmen.
BandLuxe HSDPA - Connection Manager
Die Verbindungsinformationen werden auf der USIM-Kar­te gespeichert, die Sie von Ihrem Dienstanbieter erhalten haben.
1. Benutzen Sie die Tasten Fn + , um das 3.75G/HSPA-Modul zu aktivieren.
2. Starten Sie Connection Manager über das Start-Menü (Connection Manager ), oder (Start > Programme/
AlleProgramme > BandLuxe > BandLuxe HSDPA Utility R11 > Connection Manager).
3. Klicken Sie auf CONNECT . Das System wird Sie mit Ihrem Netzwerk verbinden (Sie müssen Ihre Netzwerkverbindung bei der ersten Verbindung eventuell als Heim-, Arbeitsplatz- oder öffentliches Netzwerk einstellen).
4. Das Verbindungssymbol wird oben im Programmfenster erscheinen.
5. Sie können dann wie bei jeder Internetverbindung auf das Internet zugreifen, E-Mails herunterladen usw.
6. Während Sie verbunden sind, werden in der Taskleiste die Verbindungssymbole angezeigt.
7. Um sich vom Dienstanbieter abzumelden, klicken Sie auf das DISCONNECT (Abmelden) Sie auf das Symbol rechts oben im Programm und auf Ja zur Bestätigung.
8. Das Programm trennt die Verbindung zum Dienstanbieter.
Symbol, oder klicken
64 - 3.75G/HSPA-Modul (Option)
Ausführliches Benutzerhandbuch
Neue SIM Karte
Wenn Sie eine andere SIM Karte einlegen, wird das Standardprofil nicht mehr länger gültig sein. Sie müssen ein neues Profil wie hier beschrieben erstellen. Wenn Sie keinen Zugriff auf alle benötigten Informationen für die Erstellung eines neues Profils haben, sollten Sie die BandLuxe Softwa­re deinstallieren und anschließend erneut installieren. Das neue Standardprofil sollte die Informationen von der SIM Karte enthalten.
9. Das Modul ist dann immer noch aktiviert. Um es zu deaktivieren, drücken Sie auf die Tasten Fn + .
10. Wenn das Modul aktiviert ist, und der Computer in einen Stromsparmodus wechselt, wird der S tromstatus des Moduls beim erneuten Einschalten des Computers wie umseitig angezeigt:
• Wenn das 3.75G/HSPA-Modul aktiviert ist und der Computer
ausgeschaltet oder neu gestartet wird, ist das Modul beim Wiedereinschalten des Computers aus.
• W en n das 3.75G/HSPA-Modul aktiviert ist und der Computer
in den Energiesparmodus oder Ruhezustand wechselt , ist das Modul beim Wiedereinschalten des Computers aus.
11. Wenn Sie sich mit dieser Methode nicht anmelden können, müssen Sie eventuell ein Profil mit Informationen Ihres Dienstanbieters hinzufügen.
Erstellen eines Profils
1. Starten Sie Connection Manager über das Start-Menü (Connec­tion Manager ), oder (Start > Programme/ AllePro-
gramme > BandLuxe > BandLuxe HSDPA Utility R11 > Connection Manager).
2. Klicken Sie auf Menu > Profil.
3. Das Standardprofil wird den Namen des Dienstanbieters von der USIM Karte anzeigen.
4. Klicken Sie auf Neu (Schaltfläche) Dienstanbieter benötigten Netzwerkeinstellungen ein (eventuell müssen nicht alle Felder ausgefüllt werden).
5. Der Profilname wird verwendet, um Ihr Profil zu identifizieren, wenn mehrere Profile verwendet werden.
und geben Sie alle von Ihrem
6. Sie müssen bei Ihrem Dienstanbieter prüfen, ob der Benutzername und das Passwort benötigt werden.
7. Sie müssen den vom Dienstnbieter angegebenen Access Point
Namen und die T elefon Nummer eingeben. Klicken Sie auf Menu > Profil.
8. Klicken Sie auf Speichern, um das Profil zu speichern.
9. Klicken Sie im Profilfenster auf das neu erstellte Profil und anschließend auf Standard (Schaltfläche), um das Profil als Standardverbindung einzustellen (beachten Sie, dass nur ein Profil als Standardverbindung gespeichert werden kann).
10. Das neu erstelle Profil wird nun als Standardverbindung gespeichert, wenn Sie auf der Verbindungsmanager Startseite (Connection Manager Home) auf Verbinden (Connect) klicken.
11. Um ein Profil zu verwenden, wählen Sie es mit einem Klick aus und klicken anschließend auf Übernehmen. Die Einstellungen werden daraufhin zum Verbindungsmanager (Connection Manager) übertragen.
3.75G/HSPA-Modul (Option) - 65
Deutsch
Ausführliches Benutzerhandbuch
Auswahl eines Profils
1. Starten Sie Connection Manager über das Start-Menü (Connec­tion Manager ), oder (Start > Programme/ AllePro-
gramme > BandLuxe > BandLuxe HSDPA Utility R11 > Connection Manager).
2. Klicken Sie auf Menu > Profil.
3. Markieren Sie das benötigte Profil und klicken Sie auf Standard.
4. Klicken Sie auf OK zur Bestätigung.
5. YES (JA) wird neben dem ausgewählten Standardprofil
angezeigt.
Deutsch
Bearbeiten eines Profils
1. Starten Sie Connection Manager über das Start-Menü (Connec­tion Manager ), oder (Start > Programme/ AllePro-
gramme > BandLuxe > BandLuxe HSDPA Utility R11 > Connection Manager).
2. Klicken Sie auf Menu > Profil.
3. Markieren Sie das benötigte Profil und klicken Sie auf Bearbeiten.
4. Sie werden die Registerkarte Allgemein aufrufen können (Sie müssen hier gemachte Änderungen mit Ihrem Dienstanbieter abklären; die anderen Registerkarten sind Bestandteil von Windows).
66 - 3.75G/HSPA-Modul (Option)
Ausführliches Benutzerhandbuch
2
1
Abb. 19 - Anschlüsse/Buchsen der TV-Tuner
1. Infrarot-Sensor
2. Kabelantennenbuchse (CATV)
Unterstützung des TV-Tunermoduls
Dass das TV-Tunermodul (werkseitige Option) unter Windows Vista von Windows Media Center unterstützt wird.Bei den Versionen Starte und Home Basic von Windows 7 ist das Programm Windows Media Center nicht enthalten.
TV-Tuner-Fernbedienung
Richten Sie die Fernbedienung auf den Infrarot-Sensor, um z. B. das Programm zu wechseln.

TV-Tuner-Modul (Option)

(Optional nur für Modell C) Mit dem optionalen TV-Tuner können Sie fernsehen, Mu­sik-CDs wiedergeben, Videokonferenzen abhalten sowie Fotos und Videos auf dem PC aufzeichnen. Im Liefer­umfang sind dann außerdem eine Fernbedienung, eine geeignete Antenne sowie Zubehör für das USB TV-Tuner­Modul enthalten.
Auf der Disc Device Drivers & Utilities + User's Manual befindet sich zusätzlich ein Treiber für die Fernbedienung des TV-Tuners.
Die Kabelantennenbuchse (CATV) ist nur dann akti­viert, wenn das TV-Tuner-Modul installiert ist.

Installieren des CIR-Treibers

1. Klicken Sie auf Option Drivers (Schaltfläche).
2. Klicken Sie auf 5.Install CIR Driver > Ja.
3. Wählen Sie eine Sprache und klicken auf Weiter > W eiter > Fertig stellen, um das Notebook neu zu starten.
Deutsch

Windows Media Center

1. Starten Sie Windows Media Center direkt über das Start-Menü (Start > Programme/ AlleProgramme > Windows Media Cen- ter).
2. Windows Hilfe und Support stellt Informationen zu den Funktionen von Windows Media Center zur Verfügung. Klicken Sie auf Start , und wählen Sie Hilfe und Support. Geben Sie dann in das Suchfeld "Media Center" ein, und klicken Sie auf das Lupensymbol , um die Suche zu starten.
TV-Tuner-Modul (Option) - 67
Ausführliches Benutzerhandbuch
Die Benutzung drahtlos
angeschlossener Geräte
in Flugzeugen
In der Regel ist die Benut­zung jeglicher tragbarer elektronischer Funkgerä­te in Flugzeugen verboten (z.B. WLAN oder Blu­etooth). Achten Sie
darauf, daß die Wireless­Module AUSGESCHAL­TET sind, wenn Sie den Computer im Flugzeug benutzen.
Mit der entsprechenden Funktionstastenkombina­tion/Berührungsensor­Taste können Sie zu einem beliebigen Wireless-Modul wechseln. Prüfen Sie die Anzeigen, um festzustellen, ob die Module ein- oder ausge­schaltet sind (siehe Ta-
belle 3 auf Seite 45 und Tabelle 4 auf Seite 46).

Fehlerbehebung

Problem Mögliche Ursache - Lösung
Deutsch
68 - Fehlerbehebung
Die Module Wireless­LAN/Bluetooth können
nicht erkannt werden.
Das Bluetooth-Modul ist aus, wenn das Gerät aus dem Energiesparmodus zurückkehrt.
Die mit der PC-Kamera aufgenommenen Dateien benötigen zu viel Speicherplatz.
Es ist kein Ton zu hören , wenn ein Anzeigegerät an den HDMI angeschlossen ist.
Das/Die Modul(e) ist/sind ausgeschaltet. Prüfen Sie anhand der LED-Anzeige, ob die Module ein- oder ausgeschaltet sind (siehe
Tabelle 4 auf Seite 46). Wenn die LED-Anzeige nicht leuchtet,
drücken Sie auf die entsprechende Funktionst aste, um das Modul zu aktivieren (siehe Tabelle 3 auf Seite 45).
Das Bluetooth-Modul ist standardmäßig ausgeschaltet, wenn es aus dem Energiesparmodus zurückkehrt. Drücken Sie die
Tastenkombination (Fn + F12) um das Bluetooth-Modul nach der Rückkehr aus dem Energiesparmodus wieder einzuschalten.
Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel Speicherplatz. Siehe Reduzieren der
Videodateigröße auf Seite 58.
Der HDMI-Audioausgang wurde nicht konfiguriert. Siehe HDMI-
Audiokonfiguration auf Seite 51.
Ausführliches Benutzerhandbuch
Aktualität der technischen Daten
Die in diesem Anhang aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessorty­pen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Her­stellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.
RAM-Modulgeschwindigkeiten
Verwenden Sie entweder DDRIII-Mo­dule (DDR3) mit 1066MHz,1333MHz ODER 1600 MHz derselben Marke. Mi­schen Sie bei den DRAM keine unter­schiedlichen Geschwindigkeiten/ Marken, um ein unerwartetes System­verhalten zu vermeiden.
RAID-Festplatten
Alle Festplatten in einem RAID sollten identisch sein (gleiche Größe und Mar­ke), um ein unerwartetes Systemver­halten zu vermeiden.

Technische Daten

Prozessor Typen
Modelle A & C:
Intel® Core™ i7 Prozessor Extreme Edition i7-2920XM (2,5GHz)
8MB L3 Cache, 32nm, DDR3-1600MHz, TDP 55W
Intel® Core™ i7 Prozessor i7-2820QM (2,30GHz)
8MB L3 Cache, 32nm, DDR3-1600MHz, TDP 45W
i7-2720QM (2,20GHz), i7-2630QM (2,0GHz)
6MB L3 Cache, 32nm, DDR3-1600MHz, TDP 45W
i7-2520M (2,50GHz)
3MB L3 Cache, 32nm, DDR3-1333MHz, TDP 35W
Modell B:
Intel® Core™ i7 Prozessor i7-2820QM (2,30GHz)
8MB L3 Cache, 32nm, DDR3-1600MHz, TDP 45W
i7-2720QM (2,20GHz), i7-2630QM (2,0GHz)
6MB L3 Cache, 32nm, DDR3-1600MHz, TDP 45W
i7-2520M (2,50GHz)
3MB L3 Cache, 32nm, DDR3-1333MHz, TDP 35W
Intel® Core™ i5 Prozessor i5-2410M (2,30GHz)
3MB L3 Cache, 32nm, DDR3-1333MHz, TDP 35W
Intel® Core™ i3 Prozessor i3-2310M (2,10GHz)
3MB L3 Cache, 32nm, DDR3-1333MHz, TDP 35W
LCD
Modell A:
15,6" (39,62cm) FHD (1920 * 1080)
Modell B:
15,6" (39,62cm) HD + (1600 * 900)
Modell C:
17,3" (43,94cm) FHD (1920 * 1080)
Speicher
*Quatre 204-Pin SODIMM-Sockel,
Unterstützung von DDR3 1333/1600**MHz Speicher Speicher auf bis zu 16GB erweiterbar
Kompatibel mit 2- oder 4-GB-Modulen *Hinweis: Vier SO-DIMMs werden nur von
Quad-Core CPUs unterstützt; Dual-Core CPUs unterstützen maximal zwei SO-DIMMs
**Hinweis: Speichermodule mit 1600 MHz werden nur von Quad-Core CPUs unterstützt, jedoch nur maximal zwei SO-DIMMs
Technische Daten - 69
Deutsch
Ausführliches Benutzerhandbuch
BIOS
AMI BIOS (32Mb SPI Flash-ROM)
Core Logic
Modelle A & B:
Intel® HM65 Chipsatz
Modell C:
Intel® HM67 Chipsatz
Speicher
(Werkseitige Option) Ein austauschbares optisches Laufwerk (12,7mm Höhe) (Super
Deutsch
Multi-Laufwekrsmodu Ray-Laufwerksmodul)
l oder kombiniertes Blu-
Modelle A & B:
Ein austauschbare, 9,5mm hohe 2,5" (6cm)-
SATA-Festplatten (seriell)
Modell C:
Zwei austauschbare, 9,5mm hohe 2,5" (6cm)­SATA-Festplatten (seriell), die RAID Level 0/ 1/Recovery unterstützen
Sicherheit
Öffnung für Sicherheitsschloß (Typ Kensington)
BIOS-Paßwort
(Werkseitige Option) Fingerabdruckleser
Videoadapter
Modell A:
nVIDIA® GeForce GTX 485M PCI-E Video Karte
2GB GDDR5 Video-RAM On Board
Kompatibel mit MS DirectX® 11
nVIDIA® GeForce GTX 460M PCI-E Video Karte
1,5GB GDDR5 Video-RAM On Board
Kompatibel mit MS DirectX® 11
Modell B:
nVIDIA® GeForce GTX 460M PCI-E-Video karte
1,5GB GDDR5 Video-RAM On Board
Kompatibel mit MS DirectX® 11
Modell C:
nVIDIA® GeForce GTX 485M PCI-E Video Karte
2GB GDDR5 Video-RAM On Board
Kompatibel mit MS DirectX® 11
nVIDIA® GeForce GTX 470M PCI-E Video Karte
1,5GB GDDR5 Video-RAM On Board
Kompatibel mit MS DirectX® 11
nVIDIA® GeForce GTX 460M PCI-E Video Karte
1,5GB GDDR5 Video-RAM On Board
Kompatibel mit MS DirectX® 11
Audio
High-Definition-Audio-kompatible Schnittstelle THX TruStudio Pro Ein (3W) Subwoofer Eingebautes Mikrofon
Modelle A & B:
2 Lautsprecher
Modell C:
5 Lautsprecher
Tastatur
"Win Key"-Tastatur (mit Nummerntastatur) in Normalgröße
Zeigegerät
Eingebautes TouchPad (integrierte Rolltastenfunktion)
70 - Technische Daten
Ausführliches Benutzerhandbuch
Kommunikation
1 Gbit PCI-Express Fast-Ethernet-LAN 2,0M Pixel USB PC-Kamera-Modul
(Werkseitige Option) 3.75G/HSPA Mini­Card-Modul (nur Modelle A & B)
(Werkseitige Option) TV-Tuner-Modul (nur
Modell C)
(Werkseitige Option) Intel® WiFi Link 6230 Kombinierte Bluetooth 3.0 und WLAN (802.11a/g/n) Half Mini-Card-Modul (Werkseitige Option) Intel® WiFi Link 6300 (802.11a/g/n) Wireless LAN Half Mini-Card­Modul
(Werkseitige Option) Kombinierte Bluetooth
3.0 und WLAN (802.11b/g/n) Half Mini-Card­Modul eines anderen Herstellers (Werkseitige Option) 802.11b/g/n WLAN Half Mini-Card-Modul eines anderen Herstellers
Kartenleser
Festes Multi-in-1 Kartenleser-Modul
MMC (MultiMedia Card) / RS MMC SD (Secure Digital) / Mini SD / SDHC/ SDXC MS (Memory Stick) / MS Pro / MS Duo
Schnittstellen
Zwei USB 3.0-Anschlüsse Zwei USB 2.0-Anschlüsse (Ein USB 2.0­Anschluss kann auch bei ausgeschaltetem System als Stromversorger verwendet
werden, solange das Gerät über den AC/DC­Netzadapter mit Strom versorgt wird - siehe
Seite 47.)
Ein kombinierter eSATA/USB-Anschluss Ein HDMI-Ausgangsanschluss Ein DVI-Ausgangsanschluss Eine S/PDIF-Ausgang & Surround-Ausgang
Combo Buchse Eine Kopfhörer-Ausgangsbuchse Eine Mikrofon-Eingangsbuchse Ein Mini-IEEE 1394a-Anschluss Eine Line-Eingangsbuchse Eine RJ-45 LAN-Buchse Eine DC-Eingangsbuchse
Hinweis: Externe 7.1CH-Audioausgabe bei Kopfhörer-, Mikrofon-, Line-Eingang, und
Surround-Ausgangsbuchsen
Nur Modell C:
Eine Kabelantennenbuchse (CATV) (analog/ digital) (arbeitet mit dem optionalen TV­Tuner)
Ein Infrarot-Sensor für die Fernbedienung des
optionalen TV-Tuners
Mini-Card-Steckplätze
Modelle A & B:
Steckplatz 1 für Wireless-LAN-Modul o Kombinierte Bluetooth und WLAN-Modul (Werkseitige Option) Steckplatz 2 für 3.75G/
HSPA Half Mini-Card-Modul
Modell C:
Steckplatz 1 für Wireless-LAN-Modul o Kombinierte Bluetooth und WLAN-Modul (Werkseitige Option) Steckplatz 2 für TV-
Tuner-Modul
Umgebungsbedingungen
Temperatur
In Betrieb: 5ºC – 35ºC Bei Aufbewahrung: -20ºC – 60ºC
Relative Luftfeuchtigkeit
In Betrieb: 20 – 80 % Bei Aufbewahrung: 10 – 90 %
Deutsch
Technische Daten - 71
Ausführliches Benutzerhandbuch
Stromversorgung
Austauschbarer 8-Zellen-Zylinderakku, 76,96Wh (5200mAh)
Modell A:
AC/DC-Adapter für den gesamten Spannungsbereich AC-Eingang: 100-240 V, 50-60Hz DC-Ausgang: 19V, 9,47A (180W)
Modell B:
AC/DC-Adapter für den gesamten Spannungsbereich
Deutsch
AC-Eingang: 100-240 V, 50-60Hz DC-Ausgang: 19V, 6,3A (120W)
Modell C:
AC/DC-Adapter für den gesamten Spannungsbereich AC-Eingang: 100-240 V, 50-60Hz DC-Ausgang: 19V, 11,57A (220W)
Abmessungen und Gewicht
Modelle A & B:
376 (B) x 256 (T) x 35 - 43 (H) mm Ca. 3,1kg mit Akku & optische Laufwerk
Modell C:
412 (B) x 276 (T) x 41,8 - 45,4 (H) mm Ca. 3,9kg mit Akku & optische Laufwerk
72 - Technische Daten
Guide Utilisateur Concis

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. l s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Ut ili sate ur en Anglais complet au format Adobe Acrobat sur le disque Device Drivers & Utili- ties + User's Manual fourni avec votre ordinateur. Ce disque contient aussi les pilotes et utilitaires nécessaires au fonction­nement correct de votre ordinateur (Remarque: La compagnie se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis).
Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà instal lés. Si ce n’est pas le cas, ou si vous avez l’int en­tion de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manu el de l’Utilisa teur complet. Le disque Device Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de séc urité contenus dans le Manuel de l'Utilisateur se trouvant sur le disque Device Drivers & Utilities + User’s Manual.
© Décembre 2010

Marques déposées

Intel et Intel Core sont des marques déposées ou enregistrées d’Intel Corporation.
Français
A propos de ce Guide Utilisateur Concis - 73
Guide Utilisateur Concis

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endomma­gé. Afin d’éviter ceci, veuillez suivre ces recommandations :
Ne le laissez pastomber . Ne l’exposez à aucun choc ou vibration . Si
l’ordinateur tombe, le boîtier et d’autres éléments pourraient être endommagés.
Gardez-le sec. Ne le laisser pas surchauffer.
alimentation externe à distance de toute source de chaleur. Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieu sement endommagé.
Evitez les interférences. Tenez l’ordinateur à distance de transforma-
teurs à haute capacité, moteurs électriques, et autres appareils généra­teurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.
Suivez les procédures appropriées d’utilisation de votre ordina-
Français
teur. Arrêtez l’ordinateur correctement, et fermez tous vos pro­grammes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être per­dues si la batterie est vide.
Sécurité de l'alimentation et de la batterie
• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.
• Utilisez uniquement le cordon d’alimentation et les batteries indiqués dans ce manuel.
• Votre adaptateur AC/DC peut avoir été conçu pour les voyages interna­tionaux mais il lui faut tout de même une source de courant régulière et ininterrompue. Si vous n’êtes pas sûr des caractèristiques du réseau électrique local, consultez notre représentant de service ou la compa­gnie électrique locale.
• L’adaptateur AC/DC que vous utilisez, peut être à 2 broches ou à 3 broches, comprenant une prise de terre. Cette prise de terre est un des
Tenez l’ordinateur et son
éléments de sécurité importants, ne vous en passez pas ! Si une prise murale compatible n’est pas disponible, demandez à un électricien qualifié de vous en installez une.
• Quand vous voulez débrancher le cordon d’alimentation, ne tirez pas sur le fil, mais attrapez la tête de la prise.
• Assurez-vous que la prise murale et la (les) rallonge(s) que vous utili­sez peuvent supporter la consommation électrique de tous les appareils qui y sont reliées.
• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire).
• Utilisez uniquement des batteries conçues pour votre ordinateur. Un mauvais type de batterie peut provoquer des explosions, des fuites et/ ou endommager votre ordinateur.
• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.
• Rechargez les batteries en utilisant le système de l’ordinateur. Un rechargement incorrect peut provoquer l’explosion de la batterie.
• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à votre repré­sentant de service ou à des professionnels qualifiés.
• Gardez les batteries endommagées hors de portée des enfants et débar­rassez-vous en le plus vite possible. Veuillez toujours jeter les batteries avec précautions. Les batteries peuvent exploser ou se mettre à fuire si elles sont exposées au feu ou si elles sont manipulées ou jetées d’une façon non appropriée.
• Gardez la batterie loin des appareils métalliques.
• Placez un morceau de scotch sur les contacts de la batterie avant de la jeter.
• Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consultez la réglementation locale pour des instructions de recyclage possibles.
• Ne touchez pas les contacts de la batterie avec les mains ou avec des objects en métal.
74 - Instructions d’entretien et d’utilisation
Guide Utilisateur Concis
Elimination de la batterie & avertissement
Le produit que vous venez d’acheter contient une batterie re­chargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsable local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la détruire.
Il existe un danger d’explosion si la batterie est remise de fa­çon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommandées par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.
Précautions concernant les batteries poly­mères
Notez les informations suivantes spécifiques aux batteries po­lymères, et le cas échéant, celles-ci remplacent les informa­tions générales de précaution sur les batteries.
• Les batteries polymères peuvent présenter une légère dilatation ou gonflement, mais cela est inhérent au mécanisme de sécurité de la bat­terie et ne représente pas une anomalie.
• Manipulez les batteries polymères de façon appropriée lors de leur uti­lisation. Ne pas utiliser de batteries polymères dans des environne­ments présentant une température ambiante élevée, et ne pas stocker les batteries non utilisées pendant de longues périodes.
Révision
Si vous essayez de réparer l'ordinateur par vous-même, votre garantie sera annulée et vous risquez de vous exposer et d'ex­poser l'ordinateur à des chocs électriques. Confiez toute répa­ration à un technicien qualifié, particulièrement dans les cas suivants:
• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé, abimé ou effiloché.
• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.
• Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi les instructions de mise en marche à la lettre.
• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran LCD est cassé, ne touchez pas le liquide car il contient du poison).
• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sor­tant de votre ordinateur.
Nettoyage
• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.
• N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments de l’ordinateur.
• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que l'ordinateur est débranché de toute alimentation électrique externe, périphériques et câbles (y compris les lignes téléphoniques).
Instructions d’entretien et d’utilisation - 75
Français
Guide Utilisateur Concis
Arrêt
Veuillez noter que vous devriez toujours éteindre votre ordi­nateur en utilisant la commande Arrêter du menu Démarrer. Cette précaution évite des problèmes de disque dur ou de système.
135
Logiciel système
Votre ordinateur peut être livré avec un logiciel système pré-installé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un système différent, vous constate­rez que ce manuel fait référence à Microsoft Windows 7.
Figure 1
Ouvrir le couvercle/LCD/
ordinateur avec un
adaptateur AC/DC bran-
ché

Guide de démarrage rapide

1. Enlevez tous les emballages.
2. Posez l’ordinateur sur une surface stable.
3. Installez la batterie et serrez les vis.
4. Connectez fermement les périphériques que vous souhaitez utiliser avec votre ordinateur (par ex. clavier et souris) à leurs ports res­pectifs.
5. Branchez l'adaptateur AC/DC à la prise d'entrée DC à l’arrière de l’ordinateur, branchez ensuite le cordon secteur à une prise murale, puis à l’adaptateur AC/DC.
6. D'une main, soulevez soigneusement le couvercle/LCD pour obte­nir un angle de vision confortable (ne pas dépasser 135 degrés), de l'autre main (comme illustré dans la Figure 1) maintenez la base de l'ordinateur (Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).
7. Pressez le bouton de mise en marche pour allumer.
Français
76 - Guide de démarrage rapide
Guide Utilisateur Concis

Différences de modèles

Cette série d’ordinateurs portables inclut trois types de modèles dont les différences sont indiquées dans le tableau ci-des- sous. Remarquez que l’apparence de votre modèle peut être légèrement différente de celles présentées dans ce manuel.
Caractéristique Modèle A Modèle B Modèle C
Couleur du boîtier
Core logic
CPU et adaptateurs
vidéo pris en charge
Type de LCD
RAID
Logement mini-carte 2
Adaptateur AC/DC
Peinture style caoutchouc Peinture standard Peinture standard
Intel@ HM65 Chipset Intel@ HM67 Chipset
Voir Spécifications à la page 105 pour la liste complète des CPU et des adaptateurs vidéo pris en charge par
chaque modèle.
15,6" (39,62cm) FHD (1920 * 1080) 15,6" (39,62cm) HD+ (1600 * 900) 17,3" (43,94cm) FHD (1920 * 1080)
Pas compatible Pas compatible Compatible RAID Level 0/1
Pour module 3.75G/HSPA Pour module Tuner TV
Sortie DC: 19V, 9,47A (180W) Sortie DC: 19V, 6,3A (120W) Sortie DC: 19V, 11.57A (220W)
Tableau 1 - Différences de modèles
Guide de démarrage rapide - 77
Français
Guide Utilisateur Concis

Configuration RAID (Modèle C seulement)

Vous pouvez utiliser vos disques durs en RAID 0 (St riping), RAID 1 (Mirroring) ou RAID 5 (Parity Across Disks) pour améliorer la tolérance aux pannes et les performances. Avant de configurer votre disque dur Seri al ATA en mode RAID, vous devrez préparer ce qui suit :
• Le disque de SE Microsoft Windows.
Le disque Device Drivers & Utilities + User’s Manual.
Remarque: Tous les disques durs en configuration RAID doivent être identiques (même capacité et même marque) afin d’éviter tout comportement inattendu du système.
Français
Tableau 2 - Description RAID
Niveau RAID Description
Récupération
(deux disques durs minimum
sont néces-
saires)
RAID 0 (deux disques durs minimum
sont néces-
saires)
RAID 1 (deux disques durs minimum
sont néces-
saires)
Deux disques identiques copiant des données entre un disque maître et un disque de récupération. Cela offre plus de contrôle sur la façon dont les données sont copiées entre le disque maître et le disque de récupération, des mises à jour rapides de volume et la possibilité de consulter les données dans Windows Explorer.
Disques identiques lisant et écrivant des données en parallèle pour améliorer les performances. RAID 0 implémente une matrice de disques agrégés et les données sont décomposées en blocs et chaque bloc est écrit sur un disque séparé.
Une matrice agrégée (RAID 0) NE tolère PAS de panne étant donné que la panne d'un lecteur entraî­nera la perte de toutes les données dans la matrice.
Des disques identiques dans une configuration en miroir utilisée pour protéger les données. Si un disque faisant partie d'une matrice en miroir tombe en panne, le disque en miroir (qui contient des données identiques) gèrera toutes les données. Quand un nouveau disque de rechange est installé, les don­nées sont reconstruites sur le nouveau disque à partir du disque en miroir pour rétablir la tolérance de faute.
RAID 1 (matrice de mise en miroir) fournit une com­plète protection des données, car les données sont simplement copiées à partir d'un disque en bon état vers un disque de remplacement en cas de défaillance de disque.
78 - Configuration RAID (Modèle C seulement)
Guide Utilisateur Concis
RAID Volumes: 
None Defined
Physical Devices: PortDrive Model Serial # SizeType/Status(Vol ID)
1 SAMSUNG HM160HI S10UJDRZ705758  149.0GBNon-RAID Disk 2 SAMSUNG HM160HI S10UJDRZ705200  149.0GBNon-RAID Disk
Intel(R) Rapid Storage Technology - Option ROM - 10.0.0.1032 Copyright (C) 2003-10 Intel Corporation. All Rights Reserved.
[] -Select [ESC]-Exit [ENTER]-Select
1. Create RAID Volume  3. Reset Disks to Non-RAID
2. Delete RAID Volume 4. Recovery Volume Options  5. Exit
[ MAIN MENU ]]
[ DISK/VOLUME INFORMATION ]
RAID Volumes: ID Name Level Strip Size Status Bootable 
0  MyRAID Recovery(Cont.) N/A 149.0GB Normal Yes
Physical Devices: PortDrive Model Serial #  Size Type/Status(Vol ID)
1 SAMSUNG HM160HI S10UJDRZ705758  149.0GBMaster Disk(0) 2 SAMSUNG HM160HI S10UJDRZ705200  149.0GB Recovery Disk(0)
Intel(R) Rapid Storage Technology - Option ROM - 10.0.0.1032 Copyright (C) 2003-10 Intel Corporation. All Rights Reserved.
[] -Select [ESC]-Exit [ENTER]-Select
1. Create RAID Volume  3. Reset Disks to Non-RAID
2. Delete RAID Volume 4. Recovery Volume Options  5. Exit
[ MAIN MENU ]]
[ DISK/VOLUME INFORMATION ]
Procédure de configura­tion RAID
1ère Partie : BIOS
1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.
2. Allez au menu Advanced, sélectionnez SATA Mode et appuyez sur Entrée.
3. Sélectionnez "RAID".
4. Appuyez sur Échap et allez au menu Boot.
5. Configurez le lecteur de CD-ROM/DVD- ROM (assurez-vous que le disque SE Microsoft Windows est inséré) comme premier périphérique dans l'ordre de boot dans le menu Boot.
6. Sélectionnez Save Changes and Reset du menu Exit (ou appuyez sur F4 et appuyez sur Entrée pour sortir du BIOS et démarrer l'ordinateur.
2ère Partie: Intel Matrix
1. Appuyez sur Ctrl + i pour aller dans le
menu de configuration RAIDSélection­nez 1.Create RAID Volume et appuyez sur Entrée
.
taille de la capacité (meilleure configuration par défaut).
6. Appuyez sur Entrée pour sélectionner Créer le volume.
7. Appuyez sur Entrée pour créer le volume, et confirmez la sélection en appuyant sur Y.
8. Vous retournerez maintenant au menu principal.
Français
Figure 2 - Intel(R) Matrix Storage Mana-
ger Option ROM
2. Tapez le nom du volume RAID puis appuyez sur Tab ou Entrée pour passer au champ suivant.Spécifiez (utilisez les
9. Sélectionnez 6.Exit (Quitter) et appuyez
touches fléchées haut et bas) le niveau RAID (RAID 0, RAID 1 ou Recovery­voir le Tableau 2 à la page 78) puis appuyez sur Tab ou Entrée pour passer
10. Appuyez sur une touche quand vous
au champ suivant.
3. Appuyez sur Entrée et le système sélec­tionnera les disques physiques à utiliser.
11. Appuyez sur Entrée pour continuer à
4. Appuyez sur Entrée et sélectionnez (si applicable) la taille de la bande (meilleure configuration par défaut).
5. Appuyez sur Entrée et sélectionnez la
Configuration RAID (Modèle C seulement) - 79
Figure 3 - RAID créé
sur Entrée, puis appuyez sur Y pour quitter le menu de configuration RAID.
voyez le message "Press any key to boot from CD".
installer le système d'exploitation normalement (voir votre documentation de Windows si vous avez besoin d'instructions pour installer le Système d'Exploitation Windows).
Guide Utilisateur Concis
2
1
8
9
7
3
6
5
4
5
3
8
3
2
1
8
9
7
6
5
4
5
3
Modèles A & B
15,6” (39,62cm)
Modèle C
17,3” (43,94cm)
Figure 4
Vue de face avec l’écran
LCD ouvert
1. Caméra PC
2. Écran LCD
3. Indicateurs LED d’etat
4. Bouton d'alimentation
5. Haut-parleur
6. Clavier
7. Microphone
8. Pavé tactile (Touchpad) et boutons
9. Lecteur d'empreintes digitales (optionnel)
Remarquez que la zone d’utilisation valide du Touchpad et des boutons est celle indiquée à l’intérieur des lignes en pointillé rouges ci-dessus.

Carte du système: Vue de face avec l’écran LCD ouvert

Français
80 - Carte du système: Vue de face avec l’écran LCD ouvert
Guide Utilisateur Concis
ScrLk Keys
Numeric
Figure 5 - Clavier
Touches Fonction
Touche Fn
Pavé numérique
Verr Num & ArrêtDét
Activer/
Désactiver
le module 3.75G/HSPA
Touches de commande du jeu

Clavier & touches fonction

Le clavier est doté d'un pavé numérique intégré pour une saisie des données numériques plus facile. Le fait d'appuyer sur Fn + Ve rr Num active ou désactive le pavé numérique. Il est égale­ment doté de touches fonction pour vous permettre de changer instantanément de mode opérationnel. Les touches de fonctions (F1 - F12 etc.) agiront comme touches de racco urci (hot-key) quand pressée en maintenant Fn appuyée. En plus des combinai­sons des touches de fonction de base, les indicateurs visuels sont disponibles quand le pilote de touches de raccourci est installé.
Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels
Fn + ~ Lecture/Pause (dans les programmes audio/vidéo) Fn + F8/F9
Fn +
Fn + F1
Fn + F2
Activer/Désactiver le module 3.75G/HSPA
Activer/Désactiver le
Touchpad
Eteindre le rétroéclairage LCD (Appuyez sur une touche
ou utilisez le Touchpad pour allumer)
Fn + F10
Fn + F11
Fn + F12
Diminution/Augmentation de la luminosité de l’écran LCD
Activer/Désactiver le
module caméra PC
Activer/Désactiver le
module LAN sans fil
Activer/Désactiver le
module Bluetooth
Français
Fn + F3 Allume/Éteind le son Fn + Verr Num Activer/Désactiver le pavé numérique Fn + F4 Permutation veille Fn + ArrêtDét Activer/Désactiver l'arrêt défilement
Fn + F5/F6
Fn + F7 Alternance d'affichage
Diminution/Augmentation
du volume sonore
Fn + 5
(Modèle C seulement) Bascule audio - Pour basculer
entre le son classique et le son enrichi (voir la page 90)
Tableau 3 Touches de fonctions & indicateurs visuels
Clavier & touches fonction - 81
Guide Utilisateur Concis
Modèles A & B
Modèle C

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des in­formations utiles sur l’état actuel de votre ordinateur.
Icône
Français
C o u l eu r
(Modèles
A & B)
Bleue Blanc
Bleue Blanc
Bleue Blanc
Bleue Blanc
Bleue Blanc
Bleue Orange
Tableau 4 - Indicateurs d’etat LED
Couleu
(Modèle C)
Description
Verrouillage numérique
(pavé numérique) activé
Verrouillage majuscule
Verrouillage défilement
Le disque dur est en
cours d'utilisation
Le module LAN sans fil
est allumé
Le module Bluetooth est
allumé
activé
activé
Icône Couleur Description
Orange L'adaptateur AC/DC est branchée
Vert L’ordinateur est allumé Vert
clignotant
Orange La batterie est en charge
Vert La batterie est complètement chargée
Orange
clignotant
Le système est dans le mode de Veille
configuré
La batterie a atteint le niveau bas cri-
tique
Tableau 5 - Indicateurs d’alimentation LED
82 - Indicateurs LED
Carte du système: Vues de face, gauche, droite
Figure 6
Vues de face, gauche, droite
& arrière
1. Indicateurs d’alimentation LED
2. Prise réseau RJ-45
3. Ports USB 3.0
4. Port USB 2.0 (Voir la remarque ci­dessous)
5. Port Mini-IEEE 1394a
6. Lecteur de carte Multi-en-1
7. Baie de périphérique optique
8. Trou d’ejection d’urgence
9. Prise de sortie casque
10. Prise d'entrée de microphone
11. Prise combo de sortie S/ PDIF et sortie Surround
12. Prise d'entrée de ligne
13. Port USB 2.0
14. Fente de verrouillage de sécurité
15. Ventilation
16. Port eSATA/USB combiné
17. Prise de sortie HDMI
18. Prise de sortie DVI
19. Prise d'entrée DC
4
7
5 6
1
2 3
9 10 11 12
USB
Le port USB 3.0 est noté par sa couleur bleue; les ports USB 2.0 sont colorés en noir. Le port USB
2.0 peut fournir l’alimentation lor sque le système est arrêté mais encore alimenté par l'adapta­teur AC /DC.
4
8
14
Face
Gauche
Droit
3
17
19
16
18
15
15
Arrière
13
& arrière (Modèles A & B)
Carte du système: Vues de face, gauche, droite & arrière (Modèles A & B) - 83
Guide Utilisateur Concis
Français
Guide Utilisateur Concis
Figure 7
Vues de face, gauche, droite
& arrière
1. Indicateurs d’alimentation LED
2. Prise réseau RJ-45
3. Ports USB 3.0
4. Port USB 2.0 (voir la
page 83)
5. Prise d'antenne câblée (CATV)
6. Port Mini-IEEE 1394a
7. Lecteur de carte Multi-en-1
8. Baie de périphérique optique
9. Trou d’ejection d’urgence
10. Prise de sortie casque
11. Prise d'entrée de microphone
12. Prise combo de sortie S/PDIF et sortie Surround
13. Prise d'entrée de ligne
14. Port USB 2.0
15. Fente de verrouillage de sécurité
16. Ventilation
17. Port eSATA/USB combiné
18. Prise de sortie HDMI
19. Prise de sortie DVI
20. Prise d'entrée DC
Surchauffe
Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.
4
7
5
6
1
2
3
9
10
11
13
12
8
3
15
17
14
16
16
18
19
20
Face
Gauche
Droit
Arrière
Français
84 - Carte du système: Vues de face, gauche, droite & arrière (Modèle C)

Carte du système: Vues de face, gauche, droite & arrière (Modèle C)

Carte du système: Vues du dessous

CPU
Veuillez ne pas es­sayer d’ouvrir ou de forcer le processeur UC de votre ordina­teur. Le fait d'accé­der au CPU de quelque manière que ce soit risque de violer la garantie.
Informations batterie
Décharger puis rechargez toujours complètement une batterie neuve avant de l'utiliser. Déchargez complè­tement puis rechargez la batterie au moins une fois tous les 30 jours ou après environ 20 décharges par­tielles (consultez le Manuel de l’Utilisateur complet sur le disque Device Drivers & Utilities +User’s Manual).
HDMI
Remarquez que la prise de sortie HDMI prend en charge les signaux vidéo et audio sur les écrans externes connectés (Remarquez que THX TruStudio Pro est désactivé lorsque vous connectez un écran externe via une connexion HDMI - voir la page 89).
Figure 8
Vues du dessous
1. Ventilation
2. Couvercle de baie de composant
3. Caisson de basses
4. Baie de disque dur
5. Batterie
6. Baie du disque dur secondaire
7. Haut-parleur
3
2
1
4 5
1
1
1
3
2
1
4
5
1
1
1
6
7
7
7
Modèles A & B
Modèle C
Guide Utilisateur Concis
Carte du système: Vues du dessous - 85
Français
Guide Utilisateur Concis
2
1
Figure 9
Panneau de contrôle Affichage
1
2

Caractéristiques vidéo

Vous pouvez permuter les dispositifs d'affichage et configurer les options d'affichage depuis le panneau de contrôle Affichage dans Windows et/ou le Panneau de configuration NVIDIA, à partir du moment où le pilote vidéo est installé.
Pour accéder au panneau de contrôle Affichage:
1. Cliquez sur le menu Démarrer, et cliquez sur Panneau de configura­tion (ou pointez sur Paramètres et cliquez sur Panneau de configura­tion).
2. Cliquez sur Affichage dan Apparence et personnalisation (catégorie).
3. Cliquez sur Modifier la résolution de l’écran/Ajuster la résolution.
OU
4. Autrement, vous pouvez cliquer-droit sur le bureau et sélectionner la Résolution d’écran.
5. Utilisez le menu déroulant pour sélectionner la résolution d’écran .
6. Cliquez sur Paramètres avancés .
Français
Pour accéder au Panneau de configuration NVIDIA:
1. Cliquez sur le menu Démarrer, et cliquez sur Panneau de configura­tion (ou pointez sur Paramètres et cliquez sur Panneau de configura­tion).
2. Cliquez sur Panneau de configuration NVIDIA dan Apparence et personnalisation (catégorie).
OU
3. Cliquez-droit sur le bureau et sélectionnez Panneau de configuration NVIDIA dans le menu.

Périphériques d’affichage

En plus du LCD intégré, vous pouvez aussi utiliser un moniteur VGA externe/écran plat ou TV (connecté à la prise de sortie DVI/HDMI) comme périphérique d'affichage.
86 - Caractéristiques vidéo
Guide Utilisateur Concis
Réglages du Volume Sonore
Le niveau du volume sonore est réglé à l'aide du contrôle de volume dans Windows (et les touches de fonctions de volume sur l'ordinateur). Cliquez sur l'icône Volume dans la barre des tâches pour vérifier le réglage.
Figure 10
Options de lecture
du son

Caractéristiques audio

Vous pouvez configurer les options aud io sur votre ordi na­teur à partir du panneau de configuration de Sons dan
Windows, ou à partir de l'icône du Gestionnaire audio DD Realtek / dans la barre des tâches/panneau de confi-
guration (cliquez avec le bouton droit sur l'icôn e de la barre des tâches pour faire apparaître un menu audio). Le volume peut aussi être réglé à l'aide de la combinaison de touches Fn + F5/F6/de la commande de volume.

Configuration audio HDMI

Etant donné que HDMI (High-Definition Multimedia Inter ­face) transporte à la fois les signaux audio et vidéo vous de- vrez configurer la sortie audio en suivant les instructions ci ­dessous.
Configuration audio de Windows pour HDMI
1. Cliquez sur le menu Démarrer, et cliquez sur Panneau de configuration (ou pointez sur Paramètres et cliquez sur Pan­neau de configuration).
2. Cliquez sur Son (Matériel et audio).
3. Cliquez sur Lecture (onglet).
4. Le périphérique de lecture sera sélectionné.
5. Dans certains cas, il se peut que vous deviez sélectionner le périphérique audio et cliquez sur Par défaut (bouton).
6. Cliquez sur OK pour fermer la fenêtre Son .
Français
Caractéristiques audio - 87
Guide Utilisateur Concis

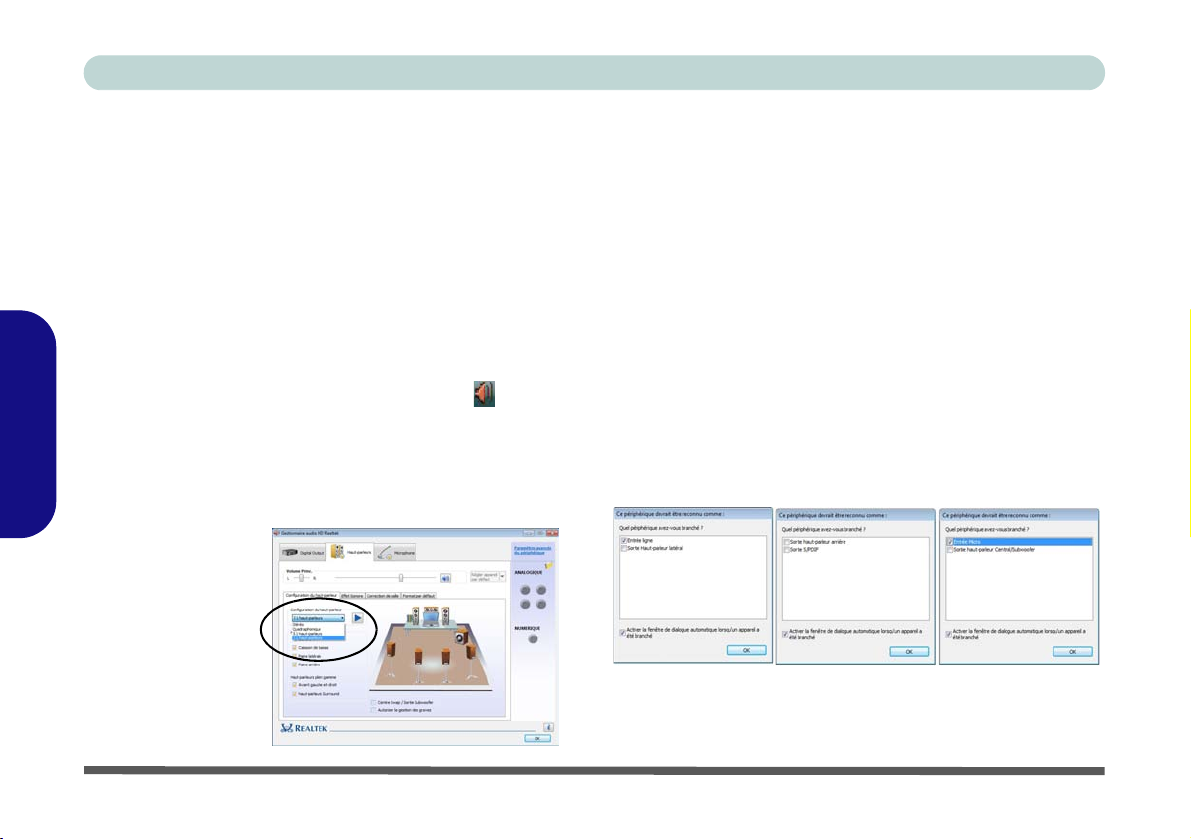

Figure 11
Configuration du
haut-parleur

Configuration pour le son surround 5.1 Ou 7.1

Pour configurer votre système pour un son surround 5.1 ou
7.1 vous devrez connecter les câbles audio aux prises d'en­trée de ligne, d'entrée de microphone, de sortie casque et de sortie S/PDIF (7.1Haut-parleur seulement).
1. Cliquez sur le menu Démarrer, et cliquez sur Panneau de configuration (ou pointez sur Paramètres et cliquez sur Pan­neau de configuration) et assurez-vous d'être en Affichage classique.
2. Cliquez sur Gestionnaire audio HD Realtek (ou cliquez avec le bouton droit de la souris sur l'icône sur le bureau et sélec­tionnez Gestionnaire de sons).
3. Cliquez sur Haut-parleurs (onglet) et cliquez sur Configura-
Français
tion du haut-parleur (onglet).
4. Sélectionnez 5.1 Haut-parleur ou 7.1 Haut-parleur à partir du menu déroulant Configuration du haut-parleur.
5. Connectez les câbles du haut-parleur avant à la prise de sortie casque.
6. Branchez les câbles (vous pouvez avoir besoin d'un adaptateur pour connecter chaque câble à la prise appropriée i.e. un adap­tateur mini stéréo vers double RCA) depuis vos haut-parleurs comme suit:
• Prise d'entrée de ligne = Sortie haut-parleur latéral
• Prise d'entrée de microphone = Sortie haut-parleur central/
subwoofer
• Sortie S/PDIF = Sortie haut-parleur arrière (7.1Haut-
parleur seulement)
7. Quand vous connectez chaque câble, une fenêtre de dialogue apparaîtra.
8. Cliquez pour cocher la case appropriée en fonction des haut­parleurs branchés (i.e.. Sortie haut-parleur arrière), puis cliquez sur OK pour enregistrer la configuration.
9. Cliquez sur OK pour quitter le Gestionnaire audio HD Realtek
Figure 12 - Fenêtre de dialogue automatique quand un pé-
riphérique est connecté
.
88 - Caractéristiques audio
Guide Utilisateur Concis
Figure 13
Menu THX Tru
Studio Pro
Menu
Figure 14
Avertissement
de l’affichage
HDMI de THX
TruStudio Pro

Son THX TruStudio Pro

Installez l'application THX TruStudio Pro afin de pouvoir configurer les paramètres audio adéquats permettant d’ob­tenir les meilleures performances de jeux, de musique et de films.
Installation de l'application THX TruStudio
1. Cliquez sur Option Drivers (bouton).
2. Cliquez sur 6.Install THX TruStudio AP > Oui.
3. Choisissez la langue que vou s préférez, et cliquez sur
Suivant.
4. Cliquez sur Oui pour accepter la licence.
5. Cliquez sur Suivant > Installation compléte (bouton).
6. Cliquez sur Suivant > Terminer pour redémarrer votre
ordinateur.
7. L'application peut être exécutée à partir du raccourci dans le
menu Démarrer (Démarrer > Programmes/Tous les pro- grammes > Creative > Paramètres THX TruStudio Pro).
Activation de THX TruStudio Pro
Lors de la première utilisation de THX TruStudio Pro vous devrez activer l'application.
1. Pour activer l'application, vous devrez être connecté à Internet.
2. Double-cliquez sur l’icône THX Activer sur le bureau et cli­quez sur le bouton Activer.
3. Le programme va se connecter à Internet pour vérifier la clé d'activation.
4. Cliquez sur Terminer pour terminer l'activation de l'application.
5. Redémarrez votre ordinateur.
Français
THX Tru Studio Pro & HDMI
1. Lorsque vous connectez un écran HDMI à la prise de sortie HDMI, les commandes de THX TruS tudio Pro sont désacti vées.
2. Une fenêtre d'avertissement apparaîtra avec le message « Vou-
lez-vous sélectionner un autre périphérique audio mainte­nant? ».
3. Cliquez sur Non pour continuer à utiliser la sortie audio HDMI depuis votre écran externe (n’essayez pas de sélectionner un autre périphérique audio lorsque l'écran externe HDMI est connecté).
Caractéristiques audio - 89
Guide Utilisateur Concis
Figure 15
Options d’ali-
mentation
Notes pour le son des ordinateurs modèle C (Fn + 5)
Les ordinateurs modèle C (modèle C uniquement) béné­ficient de la combinaison des touches Fn +5 pour commuter entre le son classique et le son enrichi. Ce qui suit s’ap­plique uniquement à la configuration audio du mode logi­ciel à travers les haut-parleurs internes de l’ordinateur (ceci ne s’applique pas au son surround p our une configuration avec des systèmes de haut-parleurs externes quadrapho­nique, 5.1 ou 7.1):
• Si la configuration du haut-parleur dans Realtek HD Audio Manager est sur Stéréo, vous pouvez utiliser la combinaison Fn + 5 pour augmenter le volume des haut-
Français
parleurs.
• Si la configuration du haut-parleur dans Realtek HD
Audio Manager est sur Quadraphonique, 5.1/7.1 haut­parleurs, le meilleur son sera obtenu en combinant la confi­guration du Quadraphonique, 5.1/7.1 haut-parleurs, avec le THX TruStudio AP activé.
Notez que la combinaison Fn + 5 est un commutateur, vous devrez appuyer sur cette combinaison de tou ches pour tester son application.
90 - Options d’alimentation

Options d’alimentation

Le panneau de configuration
Windows
tion de votre ordinateur. Vous pouvez économiser de l'éner­gie à l'aide de configurer les options pour le
ton de veille (Fn + F4) qu'il est fermé)
d'économie d'énergie par défaut) dans le menu de gauche. Remarquez que le mode de gestion peut avoir un impact sur les performances de l'ordinateur.
Cliquez pour sélectionner l'un des modes existants, ou cliquez sur gauche et sélectionnez les options pour créer un nouveau mode. Cliquez sur quez sur pour accéder à plus d'options de configuration.
vous permet de configurer la gestion d'alimenta-
modes de gestion de l'alimentation
, mode
Créer un mode de gestion d'alimentation
Modifier les paramètres du mode
Modifier les paramètres d'alimentation avancés
Options d'alimentation
bouton d'alimentation, bou-
,
couvercle de l'ordinateur (lors-
Affichage
et
Veille
d'économie d'énergie
dans le menu
de
et
(l'état
et cli-
Guide Utilisateur Concis

Installation du pilote

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires nécessaires pour un bon fonctionnement de votre ordinateur. Insérez le disque et cli­quez sur Install Drivers (bouton) ou cliquez sur Option Drivers (bouton) pour accéder au menu de pilote optionnel. Installez les pilotes en respectant l'ordre indiqué dans le
Tableau 6. Cliquez pour sélectionner les pilotes que vous
désirez installer (vous devez noter les pilotes lorsque vous les installez). Remarque: Si vous devez réinstaller un pi- lote, vous devez d’abord le désinstaller.

Installation manuelle du pilote

Cliquez le bouton Browse CD/ DVD dans l' application Dri­vers Installer et naviguer jusqu'au fichier exécutable dans le
dossier de pilote approprié. Si l’assistant Nouveau matériel détecté apparaît pen dant la
procédure d'installation, cliquez sur Annuler et suivez la procédure d'installation comme indiqué.

Windows Update

Après avoir installé tous les pilotes vérifiez que vous avez activé Windows Update afin d'obtenir toutes les dernières mises à jour de sécurité etc. (toutes les mises à jour inclu­ront les derniers correctifs de Microsoft).
Pilote (Win 7) Page#
Chipset page 92 Vidéo page 92 Réseau page 92 Lecteur de carte page 92 Pavé tactile (Touchpad) page 92 USB 3.0 page 92 Hot-Key page 92 Intel MEI page 92 Son page 92 Intel Rapid Storage Technology
(Requis pour les disques durs en mode AHCI) Caméra PC page 93 Module LAN sans fil (option) page 97 Lecteur d'empreintes digitales (option) page 96 Module Combo Bluetooth et LAN sans fil (option) page 97 Module 3.75G/HSPA (option) page 99 THX Tru Studio Pro Audio page 89 Consommateur infrarouge (option) page 103 Activer Windows Update (voir à gauche)
Tableau 6 - Procédure d'Installation
page 92
Français
Installation du pilote - 91
Guide Utilisateur Concis
Chipset
1. Cliquez sur Install Drivers.
2. Cliquez sur 1.Install Chipset Driver
> Oui.
3. Cliquez sur Suivant > Oui > Suivant
> Suivant.
4. Cliquez sur Terminer pour
redémarrer votre ordinateur.
Vidéo
1. Cliquez sur 2.Install VGA Driver >
Oui.
2. Cliquez sur ACCEPTER ET
CONTINUER (bouton) pour
accepter les termes du contrat d e licence.
3. Cliquez sur Suivant.
Français
4. Cliquez sur Redémarrer maintenant
pour redémarrer votre ordinateur.
Réseau
1. Cliquez sur 3.Install LAN Driver >
Oui.
2. Cliquez sur Installer > Terminer.
Lecteur de carte
1. Cliquez sur 4.Install Cardreader
Driver > Oui.
2. Cliquez sur Installer > Terminer.
Pavé tactile (Touchpad)
1. Cliquez sur 5.Install Touchpad Dri­ver > Oui.
2. Cliquez sur Suivant.
3. Cliquez sur le bouton J’accepte les termes de ce contrat de licence, puis cliquez sur
4. Cliquez sur Terminer > Redémarrer
maintenant
ordinateur.
Suivant.
pour redémarrer votre
Hot-Key
1. Cliquez sur 6.Install HotKey AP > Oui.
2. Cliquez sur Next >Next.
3. Cliquez sur Finish > Finish pour redémarrer votre ordinateur.
USB 3.0
1. Cliquez sur 7.Install USB 3.0 USB > Oui.
2. Cliquez sur Suivant.
3. Cliquez sur le bouton J’accepte les termes de ce contrat de licence, puis cliquez sur
4. Cliquez sur Terminer.
Suivant.
Intel MEI
1. Cliquez sur 8.Install MEI Driver > Oui.
2. Cliquez sur Suivant > Oui > Suivant > Suivant > Terminer.
Son
1. Cliquez sur 9.Install Audio Driver > Oui.
2. Cliquez sur Suivant > Suivant > Terminer pour redémarrer votre
ordinateur.
Intel Rapid Storage Technology
Installez Intel Rapid Storage Technolo­gy pour prendre en charge votre disque SATA s’il est configuré en mode AHCI dans le BIOS.
1. Cliquez sur Option Drivers .
2. Cliquez sur 7.Install IRST Driver > Yes.
3. Cliquez sur Suivant > Oui > Suivant > Suivant > Terminer pour redémarrer votre ordinateur (Vous devrez redémarrer le système après le redémarrage de l'ordinateur).
92 - Installation du pilote
Guide Utilisateur Concis

Caméra PC

Avant d’installer le pilote de la caméra PC, assurez-vous que le module de caméra PC est allumé. Utilisez la combi­naison de touches Fn + F10 pour basculer l'alimentation sur le module de caméra PC. Quand le module de caméra PC est sous tension, l'indicateur visuel à l'écran s'affichera brièvement.

Installation du pilote de la caméra PC

1. Cliquez sur Option Drivers (bouton).
2. Cliquez sur 1.Install WebCam Driver > Oui.
3. Cliquez sur Next > Install > Finish pour redémarrer votre
ordinateur. Ou Choisissez la langue que vous préférez, et cliquez sur Next > Next > Finish. Ou Cliquez sur Next > Finish pour redémarrer votre ordinateur.
4. Exécutez l'application caméra à partir du raccourci sur le bureau.

Paramétrage audio de caméra PC

Si vous souhaitez capturer de la vidéo et du son avec votre caméra, il est nécessaire de ré gler les options d'enregi stre­ment du son dans Windows.
1. Cliquez sur le menu Démarrer, et cliquez sur Panneau de configuration (ou pointez sur Paramètres et cliquez sur Pan­neau de configuration).
2. Cliquez sur Son (Matériel et audio).
3. Cliquez sur Enregistrement (onglet).
4. Cliquez avec le bouton droit de la souris sur Microphone (Real­tek High Definition Audio) et vérifiez que l'élément n'est pas désactivé.
5. Double- c liquez sur Microphone (ou sélectionnez Propriétés dans le menu contextuel).
6. Cliquez sur Niveaux (onglet), et réglez les curseurs Micro- phone et Ampli microphone au niveau requis.
7. Cliquez sur OK et fermez les panneaux de contrôle.
8. Exécutez l'application caméra à partir du raccourci sur le bureau.
9. Allez aux en-têtes de menu des Périphériques et sélectionnez
Microphone (Realtek....) (il devrait y avoir une marque sur le
côté)
10. Al le z aux en-têtes de menu des Capture et sélectionnez Cap-
ture Audio (il devrait y avoir une marque sur le côté).
Français
Caméra PC - 93
Guide Utilisateur Concis

Application caméra

L'application caméra est un afficheur vidéo utile pour visua­liser et tester les vidéos en général, et permet de capturer des fichiers vidéo au format .avi.
1. Exécutez l'application caméra à partir du raccourci sur le bureau (il est recommandé de Définir le fichier de capture avant la capture - voir "Définir le fichier de capture" ci-dessous).
2. Allez à l'en-tête du menu Capture (si vous désirez capturer de l'audio, reportez-vous à Paramétrage audio de caméra PC à
la page 93)
3. Cliquez sur OK (l'emplacement du fichier s'affichera dans la fenêtre contextuelle) pour démarrer la capture, et appuyez sur Echap pour arrêter (vous pouvez visionner le fichier en utilisant Windows Media Player).
Français
Définir le fichier de capture
A vant d e capturer des fic hiers vidéo vous pouv ez sélection ­ner l'option Définir le fichier de capture dans le menu Fi- chier et définir le nom et l'emplacement du fichier avant de capturer (ceci permettra d'éviter d'écraser accidentellement des fichiers). Définissez le nom et l'emplacement puis cli­quez sur Ouvrir, puis définissez la "T aille du fichier de cap­ture :" et cliquez sur OK. Vous pouvez alors lancer le processus de capture comme ci-dessus.
et sélectionnez Démarrer la capture.
Réduire la taille des fichiers vidéo
Notez que la capture de fichiers vidéo à haute résolution né­cessite un espace substantiel sur le disque pour chaque fi­chier. Après avoir enregistré la vidéo, vérifiez la taille du fichier vidéo (cliquez avec le bouton droit de la souris sur le fichier et sélectionnez Propriétés) et l'espace disponible restant sur votre disque dur (allez à Ordinateur, cliquez avec le bouton droit de la souris sur le disque dur, et sélec­tionnez Propriétés). Si nécessaire, vous pouvez retirer le fi- chier vidéo enregistré sur un support amovible ex. CD, DVD ou mémoire Flash USB.
Notez que le système Windows nécessite un minimum de 15Go d'espace libre sur la partition système du lecteur C:. Pour éviter tout problème système, il est recommandé d'en­registrer le fichier vidéo capturé dans un autre emplacement que le lecteur C:, limitez la taille du fichier de la vidéo cap­turée ou réduisez la résolution vidéo.
Pour réduire la taille de sortie de la résolution vidéo:
1. Exécutez l'application caméra à partir du raccourci sur le bureau.
2. Allez à Options et faites défiler vers le bas pour sélectionner Video Capture Pin... (Broche de capture vidéo...).
3. Cliquez sur la liste déroulante Taille de sortie et sélectionnez une taille de résolution inférieure afin de diminuer la taille du fichier capturé.
94 - Caméra PC
Guide Utilisateur Concis

Module LAN sans fil (Option)

A vant d'installer le pilote du module binaison de touches Fn + F11 po ur ACTIVER le module LAN sans fil. Quand le module LAN sans fil est sous ten­sion, la LED sera allumée et l'indicateur visuel à l'écran s'affichera bri èvement.
LAN sans fil Intel
1. Cliquez sur Option Drivers (bouton).
2. Cliquez sur 2.Install W L AN Driv er > Oui .
3. Un message apparaîtra à l’écran pour montrer l’avancement de l’installation WLAN.
4. Quand le message disparaît, le pilote sera installé.
LAN sans fil 802.11b/g/n (tiers)
1. Cliquez sur Option Drivers (bouton).
2. Cliquez sur 2.Install W L AN Driv er > Oui .
3. Choisissez la langue que vou s préférez, et cliquez sur Suivant.
4. Cliquez sur Suivant.
5. Cliquez sur Terminer pour terminer l'installation.
WLAN
, utilisez
la com-

Se connecter à un réseau sans fil

Le système d'exploitation est le paramètre par défaut pour le contrôle LAN sans fil dans Windows. Assurez-vous que le module LAN sans fil est allumé.
1. Cliquez sur l’icône LAN sans fil de la barre des tâches, puis double-cliquez sur un point d’accès auquel vous souhaitez vous connecter ou cliquez sur Ouvrir le Centre Réseau et partage si vous ne voyez pas le réseau auquel vous souhaitez vous connecter dans le menu de la barre des tâches (une liste d’options apparaîtra vous permettant de modifier les paramètres, et de créer un nouveau réseau).
2. Vous devrez saisir un code d’authentification pour chaque point d’accès auquel vous souhaitez vous connecter.
3. Cliquez pour sélectionner le type de réseau (ex.: Réseau domestique, Réseau de bureau ou Réseau public).
4. Cliquez sur « Afficher ou modifier les paramètres dans le Centre Réseau et partage » pour accéder à plus d’options de connexion.
5. Cliquez sur l’icône de la barre des tâches pour voir les réseaux en cours de connexion.
6. Pour déconnecter le réseau sans fil, cliquez sur l’icône LAN sans fil de la barre des tâches, cliquez sur la connexion active puis cliquez sur Déconnecter (bouton).
Français
Module LAN sans fil (Option) - 95
