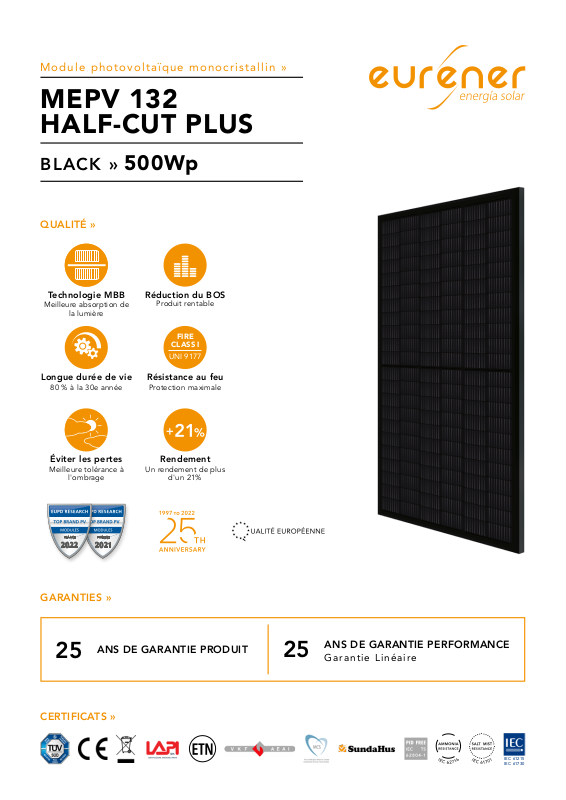

Page 1
Module photovoltaïque monocristallin »
MEPV 132
HALF-CUT PLUS
BLACK » 500Wp
QUALITÉ »
Technologie MBB
Meilleure absorption de
la lumière
Longue durée de vie
80 % à la 30e année
Éviter les pertes
Meilleure tolérance à
l'ombrage
Réduction du BOS
Produit rentable
FIRE
CLASS I
UNI 9177
Résistance au feu
Protection maximale
Rendement
Un rendement de plus
d'un 21%
GARANTIES »
25
CERTIFICATS »
ANS DE GARANTIE PRODUIT
25
ANS DE GARANTIE PERFORMANCE
Garantie Linéaire
IEC 61215
IEC 61730
Page 2
CARACTÉRISTIQUES TECHNIQUES »
Eurener_MEPV 132_HALF-CUT PLUS_500Wp_2022FR
CADRE
Noir aluminium anodisé
Robuste et résistant à la corrosion
BOÎTIER DE RACCORDEMENT
Scellé, robuste et large pour la dissipation de la chaleur
IP67/IP68 selon la norme IEC 60529
Diodes by-pass intégrées (3/6)
Connecteur compatible MC4
Application Classe A. Sécurité Classe II
Câbles de 1000 mm (±20%) de longueur et de section 4 mm
FRONTAL
Verre trempé de 3,2 mm d'épaisseur à haute résistance et ARC
Texturé, extra-clair avec faible teneur en fer
Charge frontale (neige) 5.400 Pa
Charge arrière (vent) 2.400 Pa
CELLULES SOLAIRES
132 [2x(11x6)] cellules en silicium monocristallin
POIDS, DIMENSIONS ET EMBALLAGE
26,3 Kg | 2094 x 1134 x 35 mm (±1%) | Emballage: 682 pcs-truck
VALEURS ÉLECTRIQUES »
2094 mm
2094 mm
1200 mm
1000 mm (±20%)
1134 mm
2
Tension - V
Temp. des cellules 25C
500W
400W
300W
200W
100W
45
14
12
10
8
6
Courant - A
4
2
0
0 5 10 15 20 25 30 35 40
1000W/m²
800W/m²
600W/m²
400W/m²
200W/m²
Mounting Holes
Trous de montage
R4. 5
14
9
Frame Section
Section du cadre
40
35
35
BLACK MEPV 500
STC : 1000 W/m, température du module 25ºC, AM 1,5
Puissance nominale. Pmax 500 Wp
Max. tolerance de puissance. Pmax 0 / +5 W
Surface du module 2,37 m
Rendement du module 21,06 %
Isc 13,93 A
Voc 45,59 V
Imp 13,04 A
Vmp 38,35 V
NOCT: 800 W/m, température ambiante 20ºC, AM 1,5
Puissance nominale. Pmax 377,98 W
Isc 11,27 A
Voc 42,72 V
Imp 10,52 A
Vmp 35,93 V
Paramètres de fonctionnement. Coefcients de température
Tension maximale 1000 - 1500 V
Calibre maximal du fusible de série. Ir 25 A
α Isc 0,0445 % / ºC
β Voc - 0,275 % / ºC
γ Pmax - 0,350 % / ºC
Plage de température - 40ºC ~ + 85 ºC
NOCT 45 ± 2 ºC
NOTE: Veuillez lire le manuel d’instructions de ce produit et suivre ses indications STC. Valeurs valides pour: 1000 W/m, AM 1,5 et température de cellule de 25 °C.
Tolérance de +/-3% (AAA Simulation solaire -IEC 60.904-9-). Toutes les informations présentes dans la brochure peuvent-être modifiées sans préavis d’Eurener.
Eurener_MEPV 132_HALF-CUT PLUS_500Wp_FR_SEP2022
