Eureka 930 User Manual [en, fr, es]

Download

Page 1

84975

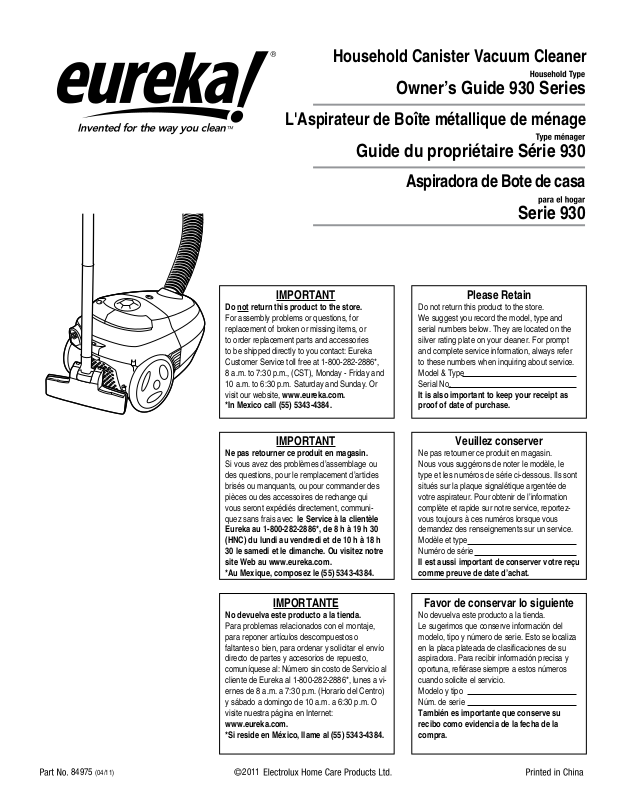

Household Canister Vacuum Cleaner

spiradora de Bote de casa

Owner’s Guide 930 Series

L'Aspirateur de Boîte métallique de ménage

Guide du propriétaire Série 930

NEW

IMPORTANT

Do not return this product to the store.

For assembly problems or questions, for replacement of broken or missing items, or to order replacement parts and accessories to be shipped directly to you contact: Eureka Customer Service toll free at 1-800-282-2886*, 8 a.m. to 7:30 p.m., (CST), Monday - Friday and 10 a.m. to 6:30 p.m. Saturday and Sunday. Or visit our website, www.eureka.com.

*In Mexico call (55) 5343-4384.

IMPORTANT

Ne pas retourner ce produit en magasin.

Si vous avez des problèmes d’assemblage ou des questions, pour le remplacement d’articles brisés ou manquants, ou pour commander des pièces ou des accessoires de rechange qui vous seront expédiés directement, communiquez sans frais avec le Service à la clientèle

Eureka au 1-800-282-2886*, de 8 h à 19 h 30 (HNC) du lundi au vendredi et de 10 h à 18 h 30 le samedi et le dimanche. Ou visitez notre site Web au www.eureka.com. *Au Mexique, composez le (55) 5343-4384.

Serie 930

Please Retain

Do not return this product to the store. We suggest you record the model, type and serial numbers below. They are located on the silver rating plate on your cleaner. For prompt and complete service information, always refer to these numbers when inquiring about service. Model & Type Serial No.

It is also important to keep your receipt as proof of date of purchase.

Veuillez conserver

Ne pas retourner ce produit en magasin. Nous vous suggérons de noter le modèle, le type et les numéros de série ci-dessous. Ils sont situés sur la plaque signalétique argentée de votre aspirateur. Pour obtenir de l’information complète et rapide sur notre service, reportezvous toujours à ces numéros lorsque vous demandez des renseignements sur un service. Modèle et type Numéro de série

Il est aussi important de conserver votre reçu comme preuve de date d’achat.

(04/11)

IMPORTANTE

No devuelva este producto a la tienda.

Para problemas relacionados con el montaje, para reponer artículos descompuestos o faltantes o bien, para ordenar y solicitar el envío directo de partes y accesorios de repuesto, comuníquese al: Número sin costo de Servicio al cliente de Eureka al 1-800-282-2886*, lunes a viernes de 8 a.m. a 7:30 p.m. (Horario del Centro) y sábado a domingo de 10 a.m. a 6:30 p.m. O visite nuestra página en Internet:

www.eureka.com. *Si reside en México, llame al (55) 5343-4384.

2011

Favor de conservar lo siguiente

No devuelva este producto a la tienda. Le sugerimos que conserve información del modelo, tipo y número de serie. Esto se localiza en la placa plateada de clasicaciones de su aspiradora. Para recibir información precisa y oportuna, reérase siempre a estos números cuando solicite el servicio. Modelo y tipo Núm. de serie

También es importante que conserve su recibo como evidencia de la fecha de la compra.

Page 2

ENGLISH

FRANÇAIS

ESPAÑOL

Index

Important Safeguards .................................................3

Parts List .....................................................................6

Assembly ....................................................................7

How To Maintain .........................................................8

How to Use ...............................................................10

Accessories ..............................................................10

Warranty ...................................................................12

Customer Order Form ..............................................15

Caution: To reduce the risk of electrical

! ! !

shock, this appliance has polarized plug (one blade is wider than the other). This plug will t in a polarized outlet only one way. If the plug does not t fully into the outlet, reverse the plug. If it still does not t, contact a qualied electrician to install the proper outlet. Do not change the plug in any way.

General Information

Use the cleaner to pick up dirt and dust particles. Avoid picking up hard or sharp objects that could damage the vacuum cleaner.

Service Information

The instructions in this booklet serve as a guide to routine maintenance. For additional service information, telephone our toll free number for the nearest Eureka Authorized Warranty Station.

You should know the model, type and serial numbers or date code when you call:

USA: 1-800-282-2886

Mexico: (55)-5343-4384

Canada: 1-800-282-2886

www.eureka.com

If you prefer, you can write to Electrolux Home Care Products North America, Customer Service, P.O. Box 3900, Peoria, Illinois, 61612, USA. In Canada, write to Electrolux Home Care Products Canada, 5855 Terry Fox Way, Mississauga, Ontario L5V 3E4. Refer to the Eureka Warranty for complete service information.

DO NOT OIL the motor or the brushroll at any

time. The bearings are permanently lubricated and sealed.

Automatic Motor Shut-Off

To protect from overheating, this vacuum cleaner is equipped with a thermostat which automatically shuts off the motor if it overheats. Should this happen:

1. Turn off the switch and unplug the cleaner

because the thermostat will allow the cleaner to automatically start running again when the motor cools (approximately 30 minutes).

2. Check the hose, bag and lter regularly, as a

clogged hose, full bag or dirty lter could cause the motor to overheat.

3. Call a Eureka Service Station if the cleaner will not

operate after cooling for approximately 30 minutes. To locate a Eureka Service Station call 1-800-2822886 or go to www.eureka.com.

Index

Mesures de sécurité importantes ...............................4

Nomenclature .............................................................6

Assembly ....................................................................7

Entretien ..................................................................8-9

Directives .............................................................10-11

Outils de nettoyage ..............................................10-11

Garantie ....................................................................13

Bon de commande ...................................................15

Attention : Pour réduire le risque de choc électrique, cet appareil est muni d’une che

polarisée (une des lames est plus large que l’autre). Cette che ne peut être insérée dans une prise polarisée que si elle est orientée dans le bon sens. Si elle ne peut pas être insérée dans un sens, inverser la che dans l’autre sens. Si elle ne peut toujours pas être insérée dans la prise, faire installer la prise appropriée par un électricien compétent. Ne pas modier la

prise en aucune façon.

Renseignements généraux

Utilisez l’aspirateur pour ramasser les saletés et les particules de poussière. Évitez de ramasser des objets durs ou coupants qui pourraient endommager l’aspirateur.

Information sur le service

Les instructions contenues dans ce livret vous serviront de guide pour effectuer un entretien de routine. Pour de l’information supplémentaire sur le service, composez notre numéro de téléphone sans frais pour rejoindre la Station de garantie autorisée la plus près de chez vous.

You should know the model, type and serial numbers or date code when you call:

États-Unis : 1-800-282-2886

Mexique : (55)-5343-4384 Canada : 1-800-282-2886

www.eureka.com

Si vous le préférez, vous pouvez écrire à Electrolux Home Care Products North America, Customer Service, P.O. Box 3900, Peoria, Illinois, 61612, USA. Au Canada, écrivez à Home Care Products Canada, 5855 Terry Fox Way, Mississauga, Ontario L5V 3E4. Reportez-vous à la garantie Eureka pour de l’information complète sur le service.

NE GRAISSEZ JAMAIS le moteur ou le cylindre

brosseur. Les roulements sont lubriés et scellés de façon permanente.

Arrêt automatique du moteur

Pour prévenir la surchauffe, cet aspirateur est équipé d’un thermostat qui arrête automatiquement le moteur lorsque sa température est trop élevée. Le cas échéant :

1. Éteignez l’appareil et débranchez-le puisque le

thermostat permettra à l’aspirateur de démarrer automatiquement une fois le moteur refroidi (environ 30 minutes).

2. Vériez le tuyau, le sac et le ltre régulièrement étant

donné qu’un tuyau bouché, un sac plein et un ltre sale peuvent causer la surchauffe du moteur.

3. Appelez la Station de service Eureka si votre aspira-

teur ne fonctionne pas après la période de refroidissement d’environ 30 minutes. Pour localiser une Station de service Eureka, composez le 1-800-282-2886 ou visitez le www.eureka.com.

Índice

Precauciones Importantes ..........................................5

Liste de partes ............................................................6

Montaje .......................................................................7

Mantenimiento .........................................................8-9

Cómo usar la aspiradora .....................................10-11

Accesorios de limpieza ........................................10-11

Garantía ....................................................................14

Formulario de perdido del cleinte .............................16

Precaución: Para reducir el riesgo de una descarga eléctrica, este aparato tiene un enchufe polarizado (una hoja es más ancha que la otra). Este enchufe se inserta sólo en un sentido en la toma polarizada. Si no es posible insertar completamente el enchufe en la toma, inviértalo. Si no es posible insertarlo, comuníquese con un electricista capacitado para instalar la toma adecuada. No modique de ninguna manera el enchufe.

Información general

Use la aspiradora para succionar escombros y partículas de polvo. Evite succionar objetos sólidos o losos que puedan dañar la aspiradora.

Información sobre el servicio

Las instrucciones de este manual sirven como guía para el mantenimiento periódico. Si desea información adicional, llame a nuestro número sin costo para averiguar dónde se encuentra la Estación autorizada de garantía Eureka más cercana.

Debe tener a la mano la información del modelo, el tipo y el número de serie o código de fecha cuando haga la llamada.

EE. UU. 1-800-282-2886

México (55)-5343-4384

Canadá: 1-800-282-2886

www.eureka.com

Si así lo preere, puede enviar una misiva a Electrolux Home Care Products North America, Customer Service, P.O. Box 3900, Peoria, Illinois, 61612, USA. Si está en Canadá, envíe su misiva a Electrolux Home Care Products Canada, 5855 Terry Fox Way, Mississauga, Ontario L5V 3E4. Reérase a la Garantía de Eureka para enterarse de la información completa del servicio.

NO APLIQUE ACEITE al motor o al cepillo en ningún

momento. Los rodamientos están lubricados y sellados permanentemente.

Apagado automático del motor

Como protección contra el sobrecalentamiento, esta aspiradora está equipada con un termostato que apaga automáticamente el motor si se sobrecalienta. Si esto ocurre:

1. Apague el interruptor y desenchufe la aspiradora

porque el termostato permitirá que la aspiradora comience a funcionar cuando el motor se enfríe (aproximadamente en 30 minutos).

2. Revise la manguera, la bolsa y el ltro periódica-

mente, porque una manguera obstruida, una bolsa llena o un ltro sucio pueden ocasionar el sobrecalentamiento del motor.

3. Llame a la Estación de servicio de Eurerka si la

aspiradora no funciona después de enfriarse durante aproximadamente 30 minutos. Para localizar una Estación de Servicio de Eureka llame al 1-800-282-2886 o visite www.eureka.com.

Page 3

ENGLISH

IMPORTANT SAFEGUARDS

When using an electrical appliance, basic precaustions should always be followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS VACUUM CLEANER.

WARNING

To reduce the risk of re, electric shock, or injury:

• Do not use outdoors or on wet surfaces.

• Do not leave vacuum cleaner when plugged in. Turn off the switch and unplug the electrical cord when not in use and

before servicing.

• Do not allow to be used as a toy. Close attention is necessary when used by or near children.

• Use only as desribed in this manual. Use only manufacturer’s recommended attachments.

• Do not use with damaged cord or plug. If vacuum cleaner is not working as it should, has been dropped, damaged, left

outdoors, or dropped into water, return it to a service center before using.

• Do not pull or carry by cord, use cord as a handle, close door on cord, or pull cord around sharp edges or corners. Do not

run vacuum cleaner over cord. Keep cord away from heated surfaces.

• Hold plug when rewinding onto cord reel. Do not allow plug to whip when rewinding.

• Do not use extension cords or outlets with inadequate current carrying capacity.

• Turn off all controls before unplugging.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

• Do not handle plug or vacuum cleaner with wet hands or operate without shoes.

• Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair, and anything that

may reduce airow.

• This vacuum cleaner creates suction. Keep hair, loose clothing, ngers, and all parts of body away from openings and

moving parts.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.

• Do not use without dust bag or lter in place.

• Use extra care when cleaning on stairs.

• Do not use to pick up ammable or combustible liquids such as gasoline, or use in areas where they may be present.

• Store your cleaner indoors in a cool, dry area.

• Keep your work area well lighted.

• Unplug electrical appliances before vacuuming them.

• Unplug before connecting the turbo nozzle. (on some models)

SAVE THESE INSTRUCTIONS

To reduce the risk of electric shock, this appliance has a polarized plug (one blade is wider than the other). This plug will

t in a polarized outlet only one way. If the plug does not t fully into the outlet, reverse the plug. If it still does not t, contact a qualied electrician to install the proper outlet. Do not change the plug in any way.

Thermal Cut Off

This vacuum cleaner has a special thermostat that protects the cleaner in case of motor overheating. If the cleaner suddenly shuts off, push the on/off switch off (0) and unplug the cleaner. Check the cleaner for a possible source of overheating such as a full dust bag, a blocked hose or clogged lter. If these conditions are found, x them and wait at least 30 minutes before attempting to use the cleaner. After the 30 minute period, plug the cleaner back in and push the on/off switch on (l). If the cleaner still does not run, then take it to a Eureka Authorized Service Center for repair.

Page 4

FRANÇAIS

CONSEILS DE SÉCURITÉ

Lors de l’utilisation d’un appareil électrique, quelques précautions élémentaires doivent etre observées, incluant les suivantes :

LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE ASPIRATEUR.

AVERTISSEMENT

Pour réduire le risque de feu, de décharge électrique ou de blessure :

• N’utilisez pas l’appareil à l’extérieur ou sur des surfaces mouillées.

• Débranchez l’aspirateur lorsque vous ne l’utilisez pas. Éteignez l’appareil et débranchez le cordon électrique lorsque

vous ne l’utilisez pas ou avant l’entretien.

• L’aspirateur ne doit en aucun cas être utilisé comme un jouet. On doit porter une attention particulière lorsque l’aspirateur est utilisé par des enfants ou près de ceux-ci.

• Utilisez seulement l’appareil tel qu’indiqué dans le manuel. N’utilisez que les accessoires recommandés par le fabricant.

• N’utilisez pas l’aspirateur si le cordon électrique ou la che est endommagé. Si l’aspirateur ne fonctionne pas comme il

le devrait, qu’il a été échappé, endommagé, laissé à l’extérieur ou échappé dans l’eau, retournez-le dans un centre de service avant de l’utiliser.

• Ne tirez pas sur le cordon et ne l’utilisez pas pour transporter l’aspirateur, n’utilisez pas le cordon comme une poignée, ne fermez pas de porte sur le cordon et ne tirez pas sur le cordon autour de bords ou de coins aigus. Ne passez pas l’aspirateur sur son cordon électrique. Éloignez le cordon des surfaces chauffées.

• Gardez la che en main lorsque vous rembobinez le cordon dans l’enrouleur. Ne permettez pas à la che de fouetter lorsque vous rembobinez le cordon.

• N’utilisez pas de cordons d’extension ou des prises de courant avec une intensité de courant admissible inadéquate.

• Éteignez toutes les commandes avant de débrancher l’appareil.

• Ne débranchez pas l’appareil en tirant sur le cordon électrique. Pour le débrancher, empoignez la che et non le cordon.

• Ne manipulez pas la che ou l’aspirateur avec les mains mouillées et ne l’utilisez pas sans souliers.

• Ne placez aucun objet dans les ouvertures. N’utilisez pas l’appareil si une des ouvertures est bouchée; éliminez la pous-

sière, les peluches, les poils et tout ce qui peut entraver la circulation de l’air.

• Cet aspirateur créé de la succion et contient un cylindre brosseur pivotant. Tenir éloignés des ouvertures et des pièces mobiles vos cheveux, les vêtements amples, vos doigts et toutes les parties de votre corps.

• N’aspirez pas des éléments qui brûlent ou dont s’échappe de la fumée, tels que des cigarettes, des allumettes ou des cendres encore chaudes.

• Assurez-vous que tous les ltres sont en place avant d’utiliser l’appareil.

• Soignez extrêmement vigilants lorsque vous passez l’aspirateur dans les escaliers.

• N’aspirez pas des liquides inammable ou combustible tels que la gazoline, et n’utilisez pas l’appareil dans des endroits

ou peut se trouver ce genre de produit.

• Entreposez votre aspirateur à l’intérieur dans un endroit frais et sec.

• Votre espace de travail doit être bien éclairé.

• Débranchez les appareils électroménagers avant d’y passer l’aspirateur.

• Débranchez l’appareil avant de connecter le suceur turbo. (sur certains modèles)

CONSERVEZ CES INSTRUCTIONS

Pour réduire le risque de décharge électrique, cet appareil a un bouchon polarisé (une lame est plus large que l’autre).

Ce bouchon correspondra à une sortie polarisé seulement à sens unique. Si le bouchon n’ajuste pas entièrement dans la sortie, renverser le bouchon. S’il n’ajuste pas toujours, contacte un électricien qualié pour installer la sortie correcte. Ne pas changer le bouchon de quelque façon.

La Coupure thermique De

Cet aspirateur a un thermostat spécial qui protège le nettoyeur en cas de la surchauffe moteur. Si le nettoyeur éteint subitement, pousse l’interrupteur (on-off) (0) et débranche le nettoyeur. Vérier le nettoyeur pour une source possible de surchauffe comme un sac de poussière pleine, un tuyau bloqué ou un ltre obstrué. Si ces conditions sont trouvés, les répare et attend au moins 30 minutes avant tenter d’utiliser le nettoyeur. Après la 30 période minutieuse, boucher le nettoyeur de retour dans et pousser l’interrupteur (on-off) sur (l). Si le nettoyeur ne court pas toujours, le prend alors à un Euréka A Autorisé le Centre de maintenance pour la réparation.

Page 5

ESPAÑOL

IMPORTANTE PARA SU SEGURIDAD

Hay precauciones básicas a seguir siempre que se usa un aparato eléctrico, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTA ASPIRADORA.

PRECAUCIóN

Para evitar riesgos de incendio, descarga eléctrica o lesión:

• No la utilice al aire libre o sobre supercies húmedas.

• No se aparte de la aspiradora si está conectada. Apague el interruptor y desconecte el cable eléctrico si no está en

uso o antes de dar mantenimiento.

• No permita que se use como un juguete. Es necesario prestar mucha atención si se usa alrededor o cerca de niños.

• Úsela únicamente como se describe en este manual. Utilice solamente los accesorios que recomienda el fabricante.

• No la use si el cable o el enchufe están dañados. Si la aspiradora no funciona como debiera, se ha dejado caer, se ha

dañado, permaneció al aire libre o le cayó agua, llévela a un centro de servicio antes de usarla.

• No la transporte tirando de ella con el cable, no use el cable como asa, no cierre puertas sobre el cable, no jale el cable si éste pasa por bordes o esquinas losas. No pase la aspiradora sobre el cable. Mantenga el cable apartado de supercies calientes.

• Sujete el enchufe cuando lo rebobine en el carrete. No permita que el enchufe chicotee durante el rebobinado.

• No use cables de extensión o tomas de corriente con capacidad de conducción insuciente.

• Apague todos los controles antes de desconectar.

• No desenchufe tirando del cable. Para hacerlo, agarre el enchufe, no el cable.

• No manipule el enchufe o la aspiradora con las mános húmedas y no la opere sin zapatos puestos.

• No coloque ningún objeto en las aberturas. No la utilice si cualquier abertura está bloqueada; manténgala sin polvo,

pelusa, cabello o cualquier material que reduzca el ujo de aire.

• Esta aspiradora genera succión y posee un cepillo giratorio. Mantenga apartados su cabello, ropa suelta, dedos o cualquier parte de su cuerpo de aberturas y partes en movimiento.

• No succione nada que se esté quemando o despida humo, como cigarrillos, fósforos o cenizas candentes.

• No la utilice sin los ltros debidamente colocados.

• Tenga precaución extrema cuando limpie escaleras.

• No la utilice para succionar líquidos inamables o combustibles como la gasolina, ni en áreas donde estos pudieran estar

presentes.

• Guarde su aspiradora bajo techo, en un área fresca y seca.

• Mantenga su área de trabajo bien iluminada.

• Desenchufe los aparatos eléctricos antes de aspirarlos.

• Desenchufe antes de conectar la boquilla turbo. (en algunos modelos)

GUARDE ESTAS INSTRUCCIONES

Para reducir el riesgo de descarga eléctrica, este aparato tiene un tapón polarizado (una hoja es más ancha que el otro).

Este tapón quedará en una salida polarizado sólo de un solo sentido. Si el tapón no queda completamente en la salida, invierte el tapón. Si todavía no queda, contacta a un electricista calicado para instalar la salida apropiada. No cambie el tapón en ninguna manera.

Térmico Corta

Esta aspiradora tiene un termostato especial que protege el limpiador en caso de recalentar de motor. Si el limpiador apaga de repente, empuja el interruptor de en/lejos lejos (0) y desenchufa el limpiador. Verique el limpiador para una fuente posible de recalentar como una bolsa llena de polvo, una manga bloqueada o ltro atascado. Si estas condiciones son encontradas, los jen y esperen por lo menos 30 minutos antes de procurar para utilizar el limpiador. Después del 30 período de minuto, tapa el limpiador atrás en y empuja el interruptor de en/de en (L). Si el limpiador todavía no corre, entonces lo toma a un Eureka Autorizó Centro de reparaciones para la reparación.

Page 6

ENGLISH

DESCRIPTION OF PARTS

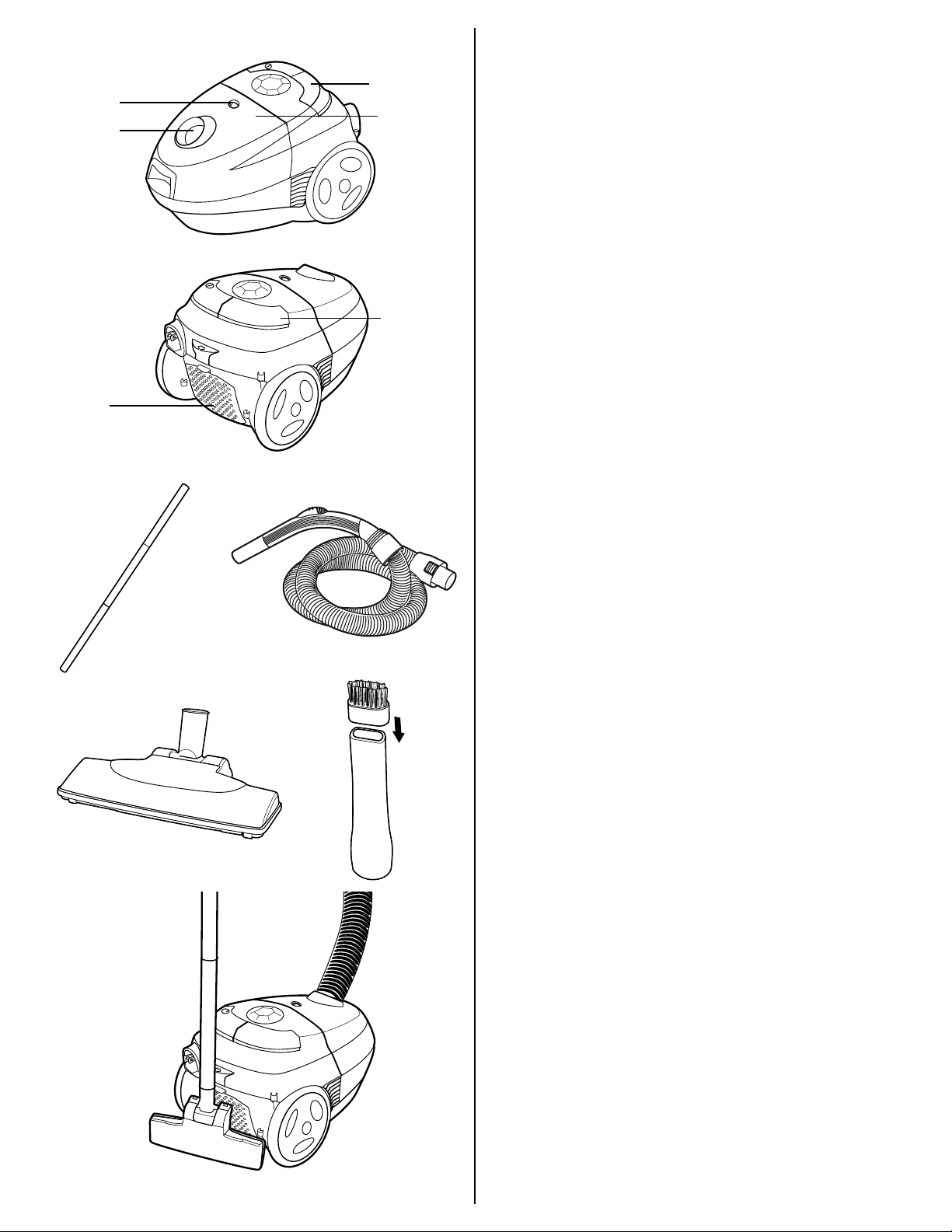

1. Suction inlet

2. Dust bag full indicator

3. On/Off button

4. Cord rewind button

5. Dust bag cover

6. Exhaust Filter

7.* 3 piece wands

8. Hose

9.* Floor Nozzle

10. Crevice combo tool

11. Horizontal parking * Depending on the model

FRANÇAIS

DESCRIPTION DE VOTRE ASPIRATEUR

1. Orice d’admission de succion

2. Témoin de sac plein

3. Commutateur Marche/Arrêt

4. Bouton de rembobinage du cordon

5. Couvercle du sac à poussières

6. Filtre du système d’échappement

7.* Tube d’aspiration en trois (3) parties

8. Tuyau

9.* Balai de plancher

10. Brosse combinée avec suceur plat

11. Rangement horizontal

7*. 8.

9*. 10.

11.

* Suivant les modèles

ESPAÑOL

DESCRIPCIÓN

1. Toma de succión

2. Indicador de bolsa guardapolvo llena

3. Botón de encendido-apagado

4. Botón de rebobinado del cable

5. Cubierta de la bolsa guardapolvo

6. Filtro de escape

7.* 3 Secciones de tubo

8. Manguera

9.* Boquilla de piso

10. Herramienta esquinera combinada

11. Descanso horizontal * Sólo algunos modelos

Page 7

ENGLISH

ASSEMBLY

CAUTION: Do not plug in cleaner until you understand

all controls and features.

Check that the dust bag and motor lter are in place. (Fig.1) (see page 8)

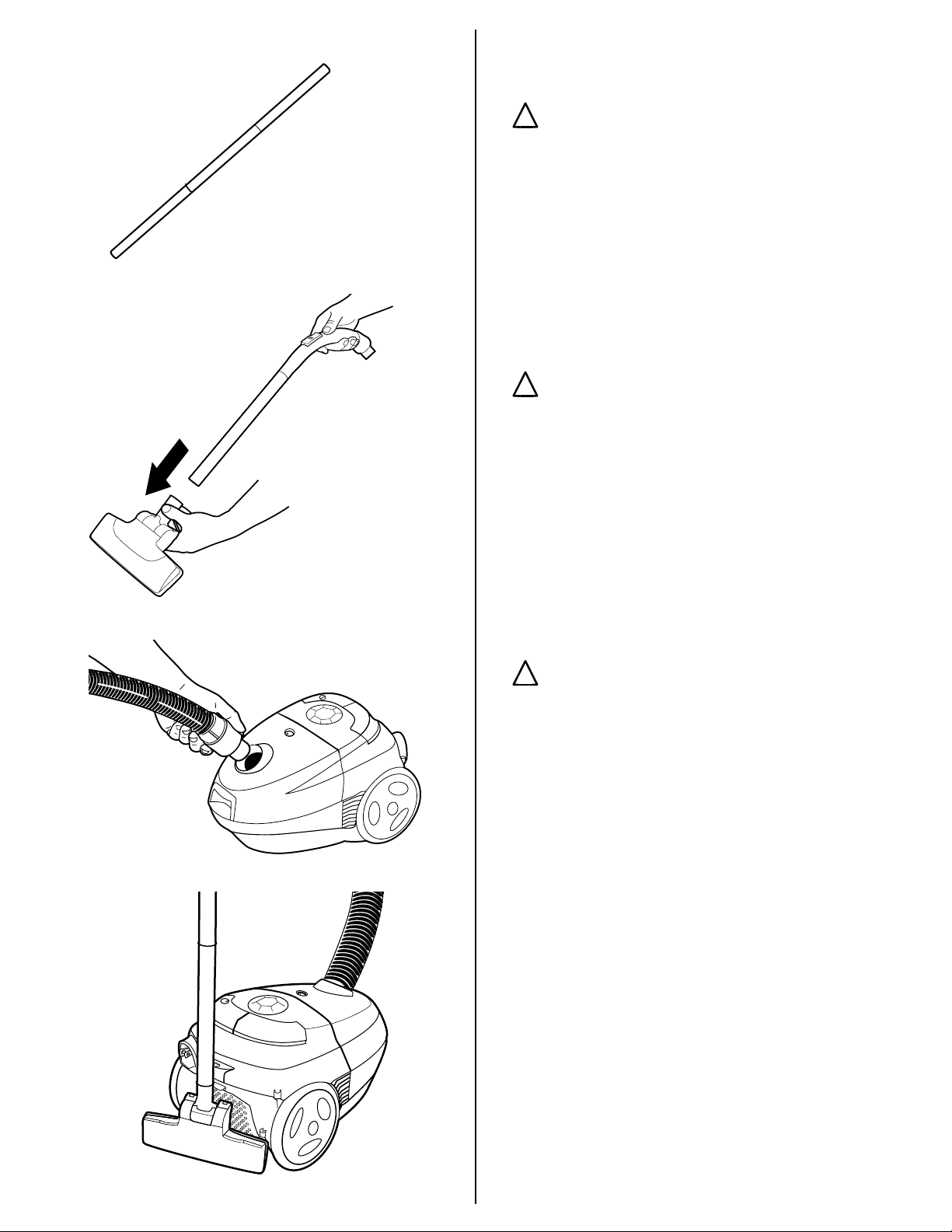

Step 1: Assemble wands together. Step 2: Push assembled wands into oor nozzle. (Fig.2) Step 3: Place hose handle into wands. Step 4: Insert hose coupling into top of canister. (Fig. 3)

FRANÇAIS

ASSEMBLAGE

ATTENTION : Ne branchez pas l’aspirateur avant de compren-

dre toutes ses commandes et toutes ses caractéris-

tiques.

Vériez le positionnement du sac à poussières et du ltre

moteur (Fig.1) (voir page 8)

Étape 1: Assemblez les rallonges ensemble. Étape 2: Introduisez l’assemblage de tuyaux dans le balai de

plancher. (Fig.2)

Étape 3: Placez l’extrémité poignée du exible dans le tuyau. Étape 4: Insérez le raccord du exible dans l’appareil. (Fig. 3)

ESPAÑOL

MONTAJE

PRECAUCIÓN: No enchufe la aspiradora hasta que entienda todos los controles y funciones.

Compruebe que la bolsa guardapolvo y el ltro del motor

estén debidamente instalados. (Fig.1)

(consulte la página 8)

Paso 1: Ensamble los tubos. Paso 2: Inserte los tubos ensamblados en la boquilla de piso.

(Fig.2)

Paso 3: Coloque el mango de la manguera en los tubos. Paso 4: Inserte los acoplamientos de la manguera en la parte

superior del depósito. (Fig. 3).

Page 8

ENGLISH

Caution: Unplug from electrical outlet

before servicing.

MAINTENANCE

Note: Never operate the cleaner without the dust bag installed.

The paper bag and lters play a very important role in the efciency of the vacuum cleaner. The purpose of the paper bag is to trap dirt and at the same time the paper must be porous enough to allow air to pass through. If the paper bag or lters become clogged, no air can pass through the cleaner and no cleaning takes place regardless of how powerful the unit. To keep the cleaner operating at maximum efciency, change the dust bag frequently and clean the lters as necessary.

Some ne particles can restrict airow very quickly and will decrease performance even before the bag appears to be full. When vacuuming carpet fresheners or cleaners, plaster dust, or similar ne substances, change the bag and clean the lters more often.

BAG CHANGE INDICATOR

The bag change indicator bar lls as the airow through the bag decreases. Certain types of ne particles like powder, plaster dust, or carpet bers can restrict airow very quickly and will decrease performance even before the bag appears to be full. When the warning appears, change the disposable dust bag to restore maximum performance. If a clean dust bag does not restore maximum performance, clean the lters and check the hose and wands for obstructions.

NOTE: Bag indicator is functional only when cleaner is running.

REPLACING THE DUST BAG/CLEANING THE FILTER

CAUTION: Keep ngers away from Dust Bag cover when closing to avoid pinching.

Changing the dust bag (Style L)

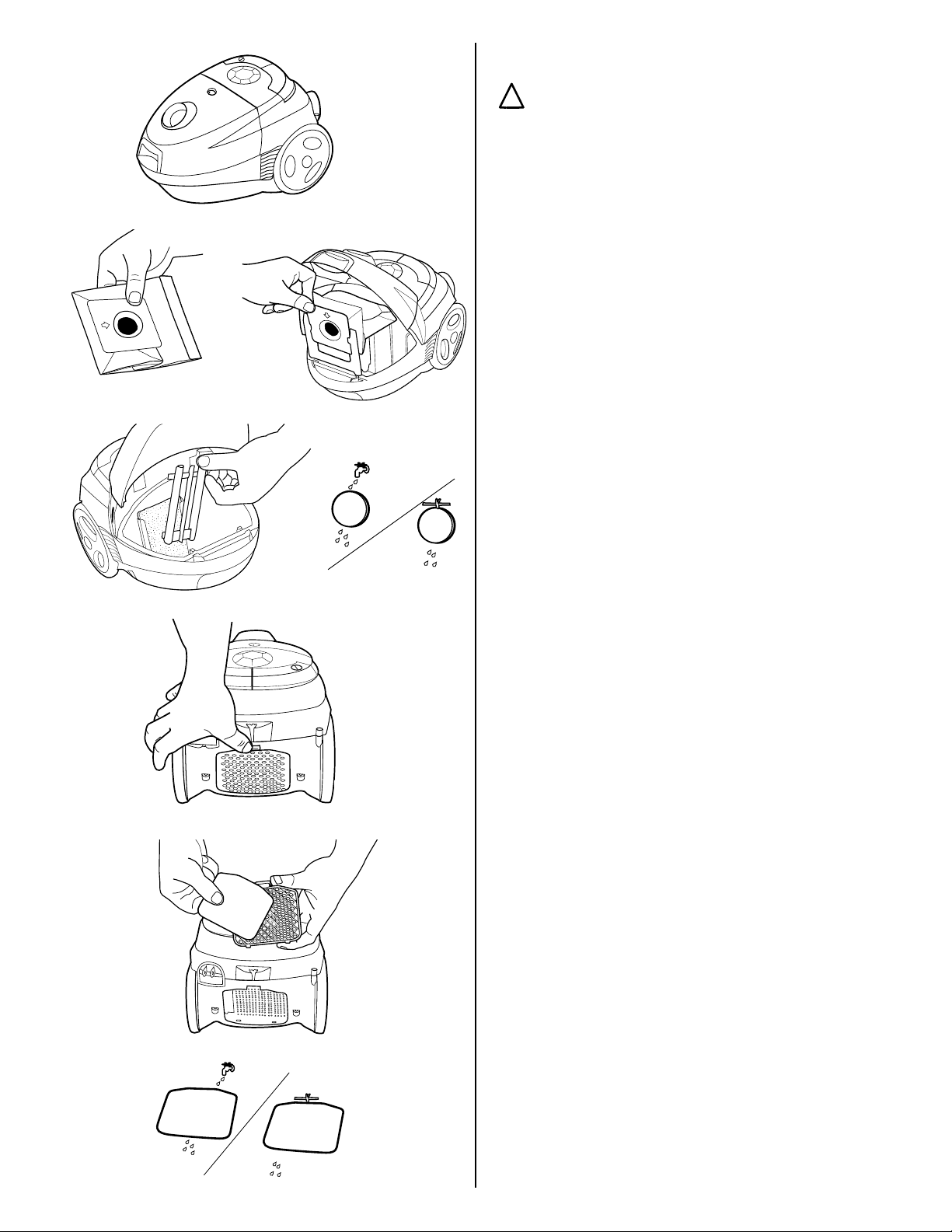

• Open the dust bag cover. (Fig.1)

• Remove dust bag.(Fig 2)

• Replace dust bag by sliding bag collar into slots of dust bag holder.

(Fig 2)

• Tuck bag edge into cleaner.

NOTE: Bag cover will not latch securely in place without a bag installed in the dust bag holder. When closing the lid make sure the holder is fully inserted and bag

cover latch is secured.

REPLACING THE FILTERS

Filters should be cleaned or replaced when they become visibly soiled or suction power is reduced. Always operate the cleaner with the lters installed to avoid motor damage. The dust bag must be changed and the lters cleaned or replaced if the window of the Bag Change Indicator changes into red when the cleaner is operating at maximum power and the nozzle is raised from the oor.

Cleaning the motor lter

Open the bag cover lid. Remove the lter and shake out debris. Rinse the lter in water if necessary. Let it dry before placing it

back into cleaner. (Fig. 3)

Cleaning the exhaust lter

Open and remove the lter grill. (Fig. 4) Remove the lter and shake out debris. (Fig. 5) Rinse the lter in water if necessary. Let it dry before placing it

back into cleaner. (Fig. 6)

Replace lter grill.

Page 9

FRANÇAIS

ESPAÑOL

Attention : Retirez la che de la prise de courant avant

d’effectuer l’entretien.

ENTRETIEN

REMARQUE : Ne jamais fonctionner le nettoyeur sans le sac de poussière a installé. Ce nettoyeur a une mesure de sécurité qui empêche la couverture de sac de la fermeture s’il n’y a pas de sac à sa place.

Le sac de papier et les ltres jouent un rôle très important dans l’efcacité de l’aspirateur. Le but du sac de papier est de prendre au piège la saleté, et en même temps, le papier doit être assez poreux pour permettre à l’air de passer au travers. Si le sac de papier ou les ltres se bouchent, aucun air ne peut passer par l’aspirateur et aucun nettoyage ne se fera peu importe la puissance de l’unité. Pour garder le fonctionnement de l’aspirateur à son efcacité maximale, changez le sac à poussière fréquemment et nettoyez les ltres au besoin. Certaines particules nes peuvent limiter le ux d’air très rapidement et diminueront la performance même avant que le sac ne semble plein. Lorsque vous aspirez des poudres rafraîchissantes ou nettoyantes pour tapis, de la poussière de plâtre, ou des substances nes semblables, remplacez le sac et nettoyez les ltres plus souvent.

INDICATEUR DE REMPLISSAGE DU SAC

L’indication de la barre de remplissage du sac croît avec la réduction d’air. Certaines particules nes comme la poudre, la poussière de plâtre ou les bres de tapis peuvent limiter le ux d’air très rapidement et diminueront la performance même avant que le sac ne semble plein. Quand le témoin de sac plein s’allume, changez le sac à poussières jetable an de rétablir la performance maximale. Si un sac à poussières propre ne rétablit pas la performance maximale, nettoyez les ltres et vériez s’il y a des obstructions dans le exible et les tuyaux.

REMARQUE : L’indicateur de sac est fonctionnel seulement quand l’aspirateur fonctionne.

REMPLACEMENT DU SAC À POUSSIÈRES / NETTOYAGE DU FILTRE

ATTENTION : Gardez vos doigts loin du couvercle du sac à poussières lors de sa fermeture an d’éviter de vous pincer.

Remplacement du sac à poussières (Style L)

• Ouvrir le couvercle du compartiment du sac à poussière. (Fig. 1)

• Retirer le sac à poussière. (Fig. 2).

• Remplacer le sac en glissant son collet dans les fentes de main-

tien du sac. (Fig. 2).

• Repousser les bords du sac à l’intérieur de l’aspirateur.

REMARQUE : Le couvercle ne s’enclenchera pas de façon sécuritaire s’il n’y a pas de sac dans le support. Lors de la fermeture du couvercle, assurez-vous que le support

soit complètement inséré et que le loquet soit enclenché.

Precaución: Desconecte el cable de la toma de corriente

antes de dar mantenimiento.

MANTENIMIENTO

NOTA: Nunca opere el limpiador sin la bolsa de polvo instaló. Este limpiador tiene una característica de la seguridad que previene la cobertura de bolsa del n si no hay bolsa en el lugar.

La bolsa de papel y los ltros tienen una función importante en la eciencia de la aspiradora. La nalidad de la bolsa de papel es captar la suciedad y a la vez el papel debe ser lo sucientemente poroso para permitir el paso del aire. Si la bolsa de papel o los ltros tienen obstrucciones, el aire no podrá pasar a través de la aspiradora y no habrá limpieza, independientemente de la potencia de la unidad. Para que la aspiradora funcione a su máxima eciencia, cambie frecuentemente la bolsa guardapolvo y limpie los ltros según sea necesario. Ciertas partículas nas pueden restringir rápidamente el ujo del aire y mermarán el desempeño aún antes de que la bolsa parezca estar llena. Cuando aspire aromatizantes o limpiadores de alfombras, polvo de yeso o sustancias nas similares, cambie la bolsa y limpie los ltros con mayor frecuencia.

INDICADOR DE CAMBIO DE BOLSA

La barra indicadora de cambio de bolsa se llena cuando se debilita el ujo del aire a través de la bolsa. Ciertos tipos de partículas nas como talco, polvo de yeso o bras de alfombra, pueden restringir rápidamente el ujo del aire y disminuirán el desempeño aún antes de que la bolsa parezca estar llena. Cuando aparezca la advertencia, cambie la bolsa guardapolvo desechable para recobrar el máximo rendimiento. Si con una bolsa guardapolvo limpia no se recupera el máximo rendimiento, limpie los ltros y compruebe si las mangueras y tubos tienen obstrucciones.

NOTA: El indicador de la bolsa funciona solamente cuando la aspiradora está en funcionamiento.

REEMPLAZO DE LA BOLSA GUARDAPOLVO Y LIMPIEZA DEL FILTRO

PRECAUCIÓN: Mantenga los dedos apartados de la cubierta de la bolsa guardapolvo para evitar pinchaduras.

Cómo cambiar la bolsa guardapolvo (Tipo L)

• Abra la tapa de la bolsa guardapolvo. (Fig.1)

• Quite la bolsa guardapolvo. (Fig. 2)

• Vuelva a colocar la bolsa guardapolvo deslizando el cuello de la

bolsa en las ranuras del portador de la bolsa. (Fig. 2)

• Meta el borde de la bolsa en la aspiradora.

NOTA: La cubierta de la bolsa no se engancha debidamente en su lugar si la bolsa no está instalada en el portador. Cuando cierre la tapa compruebe que el portador está comple-

tamente insertado y el enganche de la cubierta de la bolsa está asegurado.

REMPLACEMENT DES FILTRES

Les ltres devraient être nettoyés ou remplacés quand ils deviennent visiblement sales ou lorsque la puissance de succion est réduite. Les ltres doivent toujours être installés lorsque vous utilisez l’aspirateur an d’éviter des dégâts au moteur. Si l’indicateur de sac plein passe au rouge alors que l’aspirateur est réglé au maximum et que la buse est soulevée du plancher, le sac à poussière devra être remplacé et les ltres nettoyés ou remplacés.

Nettoyage du ltre du moteur

Ouvrez le capot du couvercle du sac à poussières. Enlevez le ltre et secouez-en les débris. Rincez le ltre à l’eau courante si nécessaire. Asséchez-le com-

plètement avant de le replacer. (Fig. 3)

Nettoyage du ltre d’échappement

Ouvrez la grille du ltre et enlevez le ltre d’échappement. (Fig. 4) Enlevez le ltre et secouez-en les débris. (Fig. 5) Rincez le ltre sous l’eau courante si nécessaire. Asséchez-le

complètement avant de le replacer. (Fig. 6) Replacez la grille du ltre.

CÓMO REEMPLAZAR FILTROS

Se debe limpiar o sustituir un ltro si está sucio o ha disminuido la potencia de succión. La aspiradora debe funcionar siempre con los ltros instalados para evitar que se dañe el motor. Se debe reemplazar la bolsa guardapolvo y se deben limpiar o reparar los ltros si la ventana indicadora de Cambio de Bolsa cambia a color rojo cuando la operadora funciona a máxima potencia y la boquilla a despegada del piso.

Cómo limpiar el ltro del motor

Abra la tapa de la cubierta de la bolsa. Extraiga el ltro y sacuda la suciedad. De ser necesario, remoje en agua el ltro. Déjelo secar al aire

antes de volverlo a colocar en la aspiradora. (Fig. 3).

Cómo limpiar el ltro de escape.

Abra la rejilla y extraiga el ltro. (Fig. 4) Extraiga el ltro y sacuda la suciedad. (Fig. 5) De ser necesario, remoje en agua el ltro. Déjelo secar al aire

antes de volverlo a colocar en la aspiradora. (Fig. 6)

Reinstale la rejilla del ltro.

Page 10

ENGLISH

INSTRUCTIONS FOR USE

• Before operating the vacuum cleaner, make certain that the dust bag

and lters are in the proper position.

1 Pull all of the power supply cord out from back of cleaner and plug

into electrical outlet.

Note: When pulling on power supply cord watch for a yellow line on the cord. Then continue slowly pulling on cord till you see the red line, stop. The red line indicates the end of usable cord.

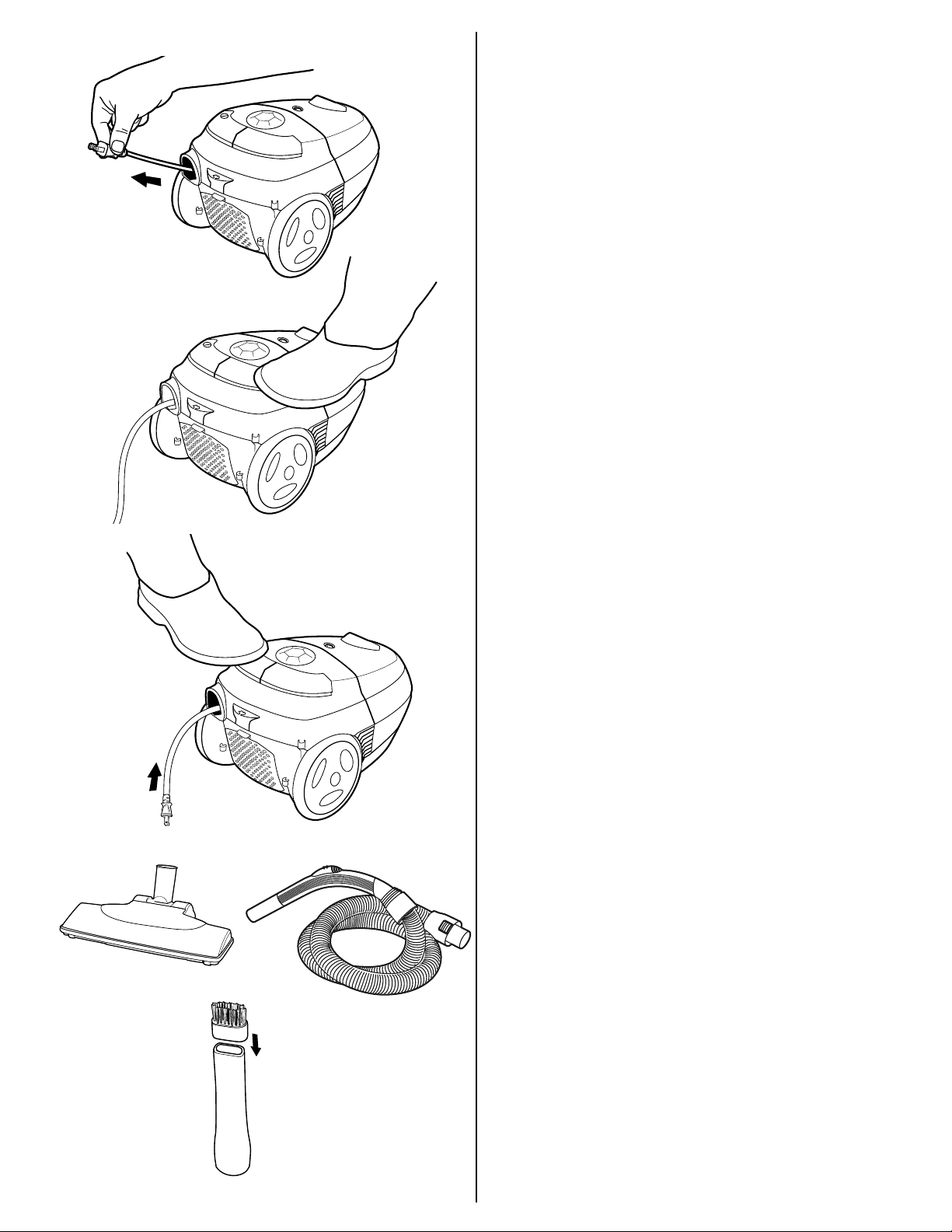

2 Push the ON/OFF ( I ) button to switch the cleaner on. 3 To rewind the power cord, press the rewind button with foot and

guide the cord with hand to ensure that it does not whip causing damage.

5 The suction control button on the hose handle is used to reduce suc-

tion for delicate work such as cleaning drapes or picture frames.

HOW TO USE

Floors should be cleaned regularly over heavily traveled areas, and once a week over the entire area. Vacuum slowly, making several passes (forward and backward), covering small areas at a time. The time required to clean will depend on several factors - including type of oor and amount of dirt.

CLEANING TOOLS

4* Combination Floor Nozzle: For carpets or hard surface oors. 5 Hose Suction Control Button: For use to increase or decrease

suction when using cleaning tools.

6 Combination Crevice Nozzle/Brush Tool: For crevices, corners,

baseboards, between cushions.

* Depending on model

Page 11

FRANÇAIS

ESPAÑOL

MODE D’EMPLOI

• Veuillez vous assurer que le sac à poussière et les ltres soient

placés en position appropriées avant de faire fonctionner l’aspirateur.

1 Tirez toute la longueur du cordon d’alimentation à sa sortie au dos de

l’aspirateur et branchez sa che dans une prise électrique.

REMARQUE : Surveillez l’apparition d’une ligne jaune sur le cordon électrique lorsque vous le sortez de l’aspirateur. Continuez alors lentement à tirer sur celui-ci et arrêtez-vous lorsque vous verrez la ligne rouge. La ligne rouge indique la n du cordon.

2 Appuyez sur le commutateur de Marche/Arrêt ( I ) an de mettre

l’appareil en marche.

3 Pour rembobiner le cordon d’alimentation, appuyez sur le bouton de

rembobinage avec votre pied et guidez le cordon avec votre main an de vous assurer qu’il n’endommage rien en virevoltant.

5 Le bouton de contrôle de succion sur la poignée du exible est

utilisé pour réduire la succion lors de travaux délicats tels que le nettoyage de draperies ou de cadres.

DIRECTIVES

Les sections de planchers foulées fréquemment devraient être nettoyées régulièrement et les autres sections une fois par semaine. Passez l’aspirateur lentement en effectuant plusieurs passes d’aller-retour en ne couvrant que de petites sections à la fois. Le temps exigé pour nettoyer dépendra de plusieurs facteurs incluant le type de plancher et la quantité/ type de poussière/saleté.

INSTRUMENTS DE NETTOYAGE

4* Balai de plancher à double fonction : Pour les tapis et les

planchers à surface dure.

5 Bouton de contrôle de succion sur la poignée du exible :

Utilisé pour augmenter ou réduire la succion lors de l’utilisation des instruments de nettoyage.

6 Combiné buse de succion plate et brosse : (rangé au dos de

l’aspirateur) : Pour nettoyer dans les coins, les plinthes et entre les coussins. La brosse pivote an de permettre l’utilisation comme brosse ou comme bec à angle selon la tâche à effectuer. *sur certains modèles.

INSTRUCCIONES DE OPERACIÓN

• Antes de poner en funcionamiento la aspiradora, compruebe que la

bolsa guardapolvo y los ltros están debidamente colocados.

1 Jale todo el cable de alimentación de la parte posterior de la aspira-

dora y conéctelo a una toma de corriente.

Nota: Cuando jale el cable de alimentación ponga atención en la línea amarilla que tiene el cable. Siga jalando con cuidado el cable hasta que aparezca la línea roja, en ese momento pare. La línea roja indica el límite de cable que se puede utilizar.

2 Presione el botón de encendido/apagado ( I ) para encender la

aspiradora.

3 Para rebobinar el cable de alimentación, presione con el pie el

botón de rebobinado y guíe el cable con la mano para evitar que se produzca un chicotazo que pudiera ocasionar daños.

5 El botón de control de succión del mango de la manguera se usa

para reducir la succión durante actividades más delicadas como al limpiar cortinas o marcos de retratos.

CÓMO USAR LA ASPIRADORA

Se deben limpiar periódicamente las áreas más transitadas de los pisos y toda el área una vez a la semana. Aspire con cuidado, haciendo varios movimientos (hacia adelante y hacia atrás), abarcando áreas pequeñas en cada movimiento. The time required to clean will depend on several factors - including type of oor and amount of dirt.

HERRAMIENTAS DE LIMPIEZA

4* Boquilla combinada para pisos*: Para alfombras y pisos de

supercie dura.

5 Botón de control de succión de la manguera: Se utiliza para

aumentar o disminuir la succión al usar herramientas de limpieza.

6 Combinación de boquilla esquinera/cepillo: (se almacena en el

lado posterior de la aspiradora). Para rincones, esquinas, zócalos, entre cojines. El cepillo rota para permitir el uso como cepillo o boquilla, dependiendo de la actividad. *en algunos modelos

* Depende del modelo

* Selon le modèle

Page 12

121314

Page 13

Page 14

Page 15

PARTS ORDER FORM

FORMULAIRE DE COMMANDE DE PIÈCES

Pour les commandes au U.S.

For orders in U.S.

By Phone:

Au téléphone :

HOURS: Call Monday–Friday, 8 am–7:30 pm CST; Saturday and Sunday, 10 am–6:30 pm CST (Please call the same number for answers to problems or questions in the USA and Canada)

HEURES : Appelez du lundi au vendredi de 8 h à 19 h 30, HNC et les samedi et dimanche de 10 h à 18 h 30 HNC (Veuillez appeler le même numéro aux États-Unis et au Canada pour les réponses aux problèmes ou questions)

1-888-800-2302

Part No.

N° de pièce

Qty.

Qté

67915

ARM & HAMMER® EUREKA L

Vacuum Bags (3)

Sacs d’aspirateurs (3)

Fresh-ins

9 pack of Odor Eliminating Scent Packs

Fresh-Ins™ (9 Sachets Parfumés Anti-Odeur)

TOTAL: *prices subject to change without notice

TOTAL: *prix sujets à moditications sans préavis

TAX: (add state tax and local taxes as required by law)

TAXE : (ajouter les taxes fédérale et provinciale comme cela est exigé par la loi)

POSTAGE AND HANDLING CHARGE (within USA)

FRAIS DE MANUTENTION ET D'ENVOI

TOTAL ENCLOSED (A + B + C = D)

TOTAL CI-JOINT (A + B + C = D)

ARM & HAMMER and the ARM & HAMMER logo are trademarks of Church & Dwight Co., Inc.

ARM & HAMMER et le logo ARM & HAMME R sont des marques de commerce de Church & Dwight Co., Inc.

64010A $5.99

Price

$4.99

(USD)*

$5.99

Total

TotalPrix

IMPORTANT / IMPORTANT

MODEL NUMBER

NUMÉRO DE MODÈLE

SERIAL NUMBER

NUMÉRO DE SÉRIE

Be sure to include your model, type and serial numbers. These numbers may be found on the rating plate.

Assurez-vous d'inscrire vos numéros de modèle, de type et de série. Ces numéros figurent sur la plaque signalétique.

By Mail: / Par courier :

Simply ﬁll out this Orde r Form. Please be sure to include your phone number.

Remplissez simplement ce bon de commande. Assurez-vous d'inscrire votre numéro de téléphone.

SHIP TO: / EXPÉDIER À :

Name / Nom

Address / Adresse

City / Ville

State / Estado Zip Code / Code Postal

Telephone (Very Important) / Téléphone (Très important)

PAYMENT: / PAGO:

(no C.O.D. Orders) (Livraison c ontre remboursement)

Check or money order. Do not send currency.

Chèque ou mandat. N’envoyez pas d’espèces.

VISA DC MC AMEX

ACCT. NUMBER / NUMÉRO DE COMPTE

SIGNATURE (full name as shown on acct.)

SIGNATURE (nom complet tel qu’il apparaît sur le compte)

PAYABLE TO: / A L'ORDRE DE:

Electrolux Home Care Products, Inc. P.O. Box 3900 Peoria, IL 61612

PN 84976

(4/11)

EXPIRATION DATE

DATE D’EXPIRATION

TYPE

Printed in China

Imprimé en Chine

Page 16

PARTS ORDER FORM

FORMULARIO DE PEDIDO DE PIEZAS

Para pedidos en los EE.UU.

For orders in U.S.

By Phone:

Por Teléfono:

HOURS: Call Monday–Friday, 8 am–7:30 pm CST; Saturday and Sunday, 10 am–6:30 pm CST (Please call the same number for answers to problems or questions in the USA and Canada)

HORARIOS : Llame de lunes a viernes de 8 am a 7:30 pm CST y sábados y domingos de 10 am a 6:30 pm CST (Llame a este mismo número para consultas o preguntas en EE.UU. y Canadá)

1-888-800-2302

Part No.

N° de parte

Qty.

Cant.

67915

ARM & HAMMER® EUREKA L

Vacuum Bag(3)

Bolsas para Aspiradoras

Fresh-ins

9 pack of Odor Eliminating Scent Packs

(9 Paquetes Aromáticos Desodorantes)

TOTAL: *prices subject to change without notice

TOTAL: *precios sujetos a modificación sin previo aviso

TAX: (add state tax and local taxes as required by law)

IMPUESTOS:

POSTAGE AND HANDLING CHARGE (within USA)

GASTOS DE ENVÍO

TOTAL ENCLOSED (A + B + C = D)

TOTAL INCLUIDO (A + B + C = D)

ARM & HAMMER and the ARM & HAMMER logo are trademarks of Church & Dwight Co., Inc.

ARM & HAMMER y el logoti po de ARM & HAMMER son marcas comerciales de Church & Dwight Co., Inc.

(agregar el impuesto est atal y los impuestos locales segú n las leyes)

(dentro de EE.UU.)

64010A $5.99

Price

(USD)*

$4.99

$5.99

Total

TotalPrecio

IMPORTANT / IMPORTANTE

MODEL NUMBER

NÚMERO DE MODELO

SERIAL NUMBER

NÚMERO DE SERIE

Be sure to include your model, type and serial numbers. These numbers may be found on the rating plate.

Asegúrese de incluir los números de modelo, tipo y serie. Estos números se encuentran en la placa de datos.

By Mail: / Por Correo:

Simply ﬁll out this Orde r Form. Please be sure to include your phone number.

Llene simplemente este f ormulario de pedido. Asegúrese de incluir su número telefónico.

SHIP TO: / ENVIAR A:

Name / Nombre

Address / Dirección

City / Ciudad

State / Estado Zip Code / Código Postal

Telephone (Very Important) / Teléfono (Muy Importante)

PAYMENT: / PAGO:

(no C.O.D. Orders) (no se aceptan órdenes de pago contra entrega)

Check or money order. Do not send currency.

Cheque o giro postal. No envíe dinero en efectivo.

VISA DC MC AMEX

ACCT. NUMBER / NÚMERO DE CUENTA

EXPIRATION DATE

FECHA DE VENCIMIENTO

TYPE

TIPO

SIGNATURE (full name as shown on acct.)

FIRMA (nombre completo como aparece en la cuenta)

PAYABLE TO: / PAGADERO A:

Electrolux Home Care Products, Inc. P.O. Box 3900 Peoria, IL 61612

PN 84976

(4/11)

Printed in China

Impreso en China
