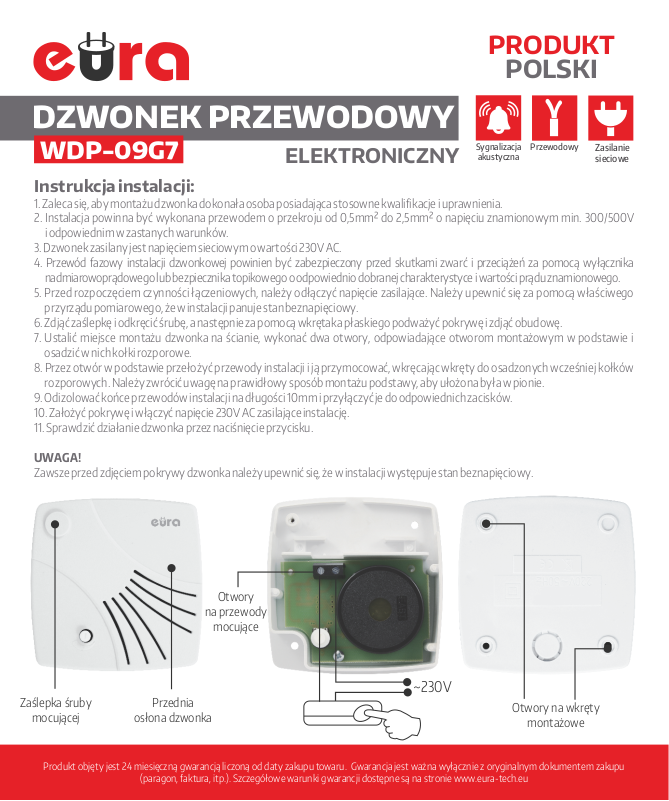

EURA WDP-09G7 User guide [pl]

PRODUKT

POLSKI

DZWONEK PRZEWODOWY

Sygnalizacja

WDP-09G7

Instrukcja instalacji:

1. Zaleca się, aby montażu dzwonka dokonała osoba posiadająca stosowne kwalifikacje i uprawnienia.

2. Instalacja powinna być wykonana przewodem o przekroju od 0,5mm² do 2,5mm² o napięciu znamionowym min. 300/500V
i odpowiednim w zastanych warunków.

3. Dzwonek zasilany jest napięciem sieciowym o wartości 230V AC.

4. Przewód fazowy instalacji dzwonkowej powinien być zabezpieczony przed skutkami zwarć i przeciążeń za pomocą wyłącznika
nadmiarowoprądowego lub bezpiecznika topikowego o odpowiednio dobranej charakterystyce i wartości prądu znamionowego.

5. Przed rozpoczęciem czynności łączeniowych, należy odłączyć napięcie zasilające. Należy upewnić się za pomocą właściwego
przyrządu pomiarowego, że w instalacji panuje stan beznapięciowy.

6. Zdjąć zaślepkę i odkręcić śrubę, a następnie za pomocą wkrętaka płaskiego podważyć pokrywę i zdjąć obudowę.

7. Ustalić miejsce montażu dzwonka na ścianie, wykonać dwa otwory, odpowiadające otworom montażowym w podstawie i
osadzić w nich kołki rozporowe.

8. Przez otwór w podstawie przełożyć przewody instalacji i ją przymocować, wkręcając wkręty do osadzonych wcześniej kołków
rozporowych. Należy zwrócić uwagę na prawidłowy sposób montażu podstawy, aby ułożona była w pionie.

9. Odizolować końce przewodów instalacji na długości 10mm i przyłączyć je do odpowiednich zacisków.

10. Założyć pokrywę i włączyć napięcie 230V AC zasilające instalację.

11. Sprawdzić działanie dzwonka przez naciśnięcie przycisku.

UWAGA!

Zawsze przed zdjęciem pokrywy dzwonka należy upewnić się, że w instalacji występuje stan beznapięciowy.

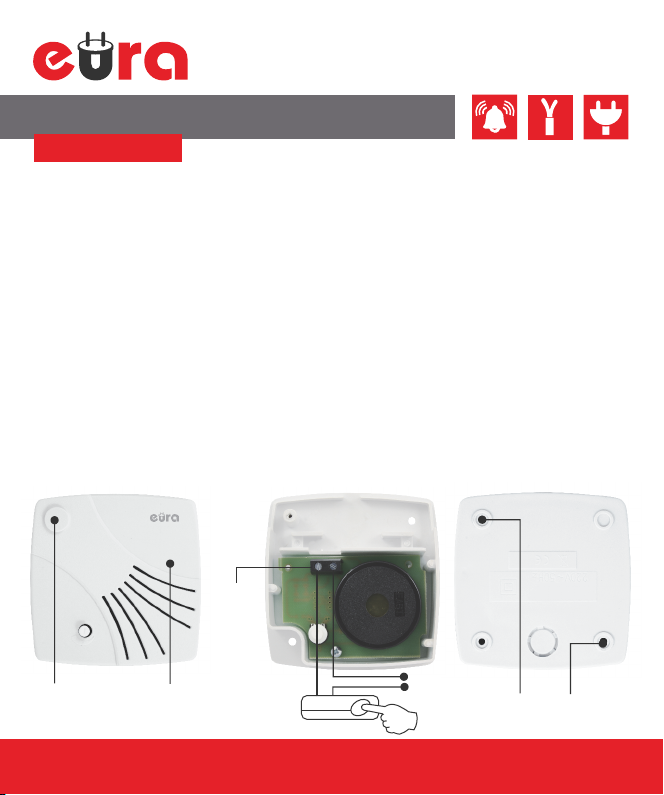

Otwory

na przewody

mocujące

ELEKTRONICZNY

akustyczna

Przewodowy

Zasilanie
sieciowe

Zaślepka śruby

mocującej

Produkt objęty jest 24 miesięczną gwarancją liczoną od daty zakupu towaru. Gwarancja jest ważna wyłącznie z oryginalnym dokumentem zakupu

Przednia

osłona dzwonka

(paragon, faktura, itp.). Szczegółowe warunki gwarancji dostępne są na stronie www.eura-tech.eu

~230V

Otwory na wkręty

montażowe

PRODUKT

DANE TECHNICZNE

Głośność

75 dB

Stopień ochrony urządzenia

IP20

Zasilanie urządzenia

AC 230V

Materiał wykonania

tworzywo sztuczne

Ilość melodii

1

Temperaturowy zakres pracy urządzenia

0ºC ~ +50ºC

Pobór mocy

2VA

Waga netto

105 g

POLSKI

DZWONEK PRZEWODOWY

WDP-09G7

Charakterystyka urządzenia:

• Dzwonek elektroniczny

• Poziom głośności okolo 75 dB

• Obudowa z tworzywa sztucznego

• Zasilanie napięciem sieciowym AC 230V

• Wymaga połączenia kablowego o przekroju 0,5-2,5 mm

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć
szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na
temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów.

Organizacja Odzysku Sprzętu Elektrycznego i Elektronicznego SA

Deklaracja zgodności UE do niniejszego urządzenia znajduje na stronie internetowej: http://www.eura-tech.eu

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku
http://www.elektroeko.pl

Eura-Tech Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo, Poland

www.eura-tech.eu

ELEKTRONICZNY

2

2018/03

nr rej. GIOŚ: E0011703WBW
