EURA VDP-82C5 Wi-Fi User guide [pl]

MONITOR

DO WIDEODOMOFONU

VDA-08C5

Instrukcja obsługi oraz

karta gwarancyjna

SPIS TREŚCI

1. BUDOWA MONITORA .................................................................................................. 4

2. INSTALACJA MONITORA ............................................................................................. 4

3. OPIS SYMBOLI PRZYCISKÓW .....................................................................................5

4. ZALECANE OKABLOWANIE ........................................................................................5

5. SCHEMAT POŁĄCZENIA PRZEWODÓW ................................................................... 6

6. OPIS DZIAŁANIA URZĄDZENIA ................................................................................ 8

7. PRZEKAZYWANIE POŁĄCZENIA NA INNE MONITORY (TRANSFER) .................. 9

8. PROWADZENIE ROZMOWY POMIĘDZY MONITORAMI ....................................... 9

9. PODGLĄD OBRAZU ................................................................................................... 10

10.TRYB GOTOWOŚCI ..................................................................................................... 11

11. OPCJE MENU ...............................................................................................................12

12. INSTRUKCJA POŁĄCZENIA ALARMU ....................................................................29

13. SPECYFIKACJA TECHNICZNA ..................................................................................30

KARTA GWARANCYJNA ................................................................................................. 31

UWAGI WSTĘPNE

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne
zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze
zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Sa­modzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używa­nia odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia
przez wykwalikowany personel.
Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego mon­tażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i mody­kacji.

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - monitor WiFi VDA-08C5 -

jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny

pod następującym adresem internetowym: www.eura-tech.eu

ZAWARTOŚĆ ZESTAWU

1. BUDOWA MONITORA

Budowa monitora VDA-08C5 jest pokazana na rys. 1.

ON

OFF

Przełącznik ON/ OFF

Mikrofon

Wyświetlacz

Gniazdo
karty micro SD

Rys. 1. Budowa monitora

2. INSTALACJA MONITORA

Aby zainstalować monitor należy:

1. Do ściany przykręcić ramkę montażową w sposób zapewniający łatwe i estetyczne do­prowadzenie przewodu łączącego monitor i kasetę zewnętrzną. Standardowa wyso­kość na jakiej powinien znajdować się środek ekranu monitora wynosi ok. 150 cm, nie­mniej jego położenie można dostosować do indywidualnych potrzeb użytkowników.

2. Do gniazd połączeniowych znajdujących się na odwrocie monitora podłączamy po­szczególne żyły przewodu wg schematu (rys. 2).

3. Do gniazda zasilania podłączamy wtyk zasilacza będącego na wyposażeniu zestawu.

4.Na tylnej części obudowy monitora znajdują się 4 otwory, należy delikatnie powiesić mo­nitor na ramce, tak aby wszystkie 4 uchwyty ramki znalazły się w otworach obudowy.

5. Podłączyć zasilacz do sieci ~230V/50Hz.

UWAGA

Zaleca sie przykręcenie ramki montażowej monitora do wcześniej osadzonej puszki podtynkowej Ø 60 mm.
Źle zamontowana ramka montażowa może mieć negatywny wpływ na prawidłowe działanie
ekranu dotykowego monitora. Należy unikać siłowego zawieszania monitora na ramce.

Kołki

plastikowe

4

Ramka

mocująca

Rys. 2. Instalacja monitora

Przewody

3. OPIS SYMBOLI PRZYCISKÓW

W trybie podglądu lub podczas dzwonienia pojawiają się następujące przyciski:

Podgląd Zmiana podglądu między drzwi 1, drzwi 2, kamera 1, kamera 2

Wykonanie zdjęcia Ręczny zapis zdjęcia aktualnie wyświetlanego obrazu

Nagranie wideo

Otwarcie, zwolnienie

elektrozaczepu

Brama Sterowanie przekaźnikiem do otwierania bramy

Ustawienia Opcje zmiany głośności, jasności, kontrastu i nasycenia

Transfer połączenia

Odebranie połączenia

Rozłączenie,

zakończenie rozmowy

Otwarcie zaczepu. Zaczep otworzy się tylko wtedy kiedy na monitorze

Podczas rozmowy pomiędzy monitorem, a jednostką zewnętrzną kliknij

Podczas dzwonienia, alarmu, detekcji ruch, kliknij aby rozłączyć, zamknąć

Rozpoczęcie lub zatrzymanie nagrywania aktualnie

wyświetlanego obrazu

będzie się wyświetlał obraz z furtki

i wybierz numer monitora na który chcesz przekazać połączenie

1. Odbierz połączenie przychodzące i rozmawiaj

2. W trybie monitoringu kliknij, aby mówić do stacji zewnętrznej

połączenie i wrócić do trybu gotowości

4. ZALECANE OKABLOWANIE

1. Podłączenie zwykłego nieekranowanego i ekranowanego przewodu 4 żyłowego:

Odległość <28 M (0,5 mm2); Odległość <50 M (0,75 mm2); <100 M (1 mm2)

2. Połączenie 4 żyłowe z wykorzystaniem przewodu nieekranowanego

+ przewodu wideo (75 Ω):
Odległość: <100 M (przewód 75 Ω + 3 żyły: 1 mm2). Zalecane połączenie.

3. Połączenia z wykorzystaniem 4 par przewodu sieciowego CAT5 lub CAT6:

Odległość <28 M

5

5. SCHEMAT POŁĄCZENIA PRZEWODÓW

*

Monitor

4C 4C

4C

Rys. 3. Schemat poglądowy rozbudowy systemu.

12V DC

4C 4C

4C

4C

12-15V DC

12-15V DC

Kaseta zewnętrzna

*

*

*element wyposażenia dodatkowego

Rys. 4. Schemat połączeniowy z wykorzystaniem zasilaczy sieciowych

6

*

*

12-15V DC

*

Monitor

*

Kaseta zewnętrzna

*

*element wyposażenia dodatkowego

Rys. 5. Schemat podłączenia z wykorzystaniem jednego zasilacza (12V 4,5A z funkcją regulacji napięcia)

Monitor MASTER

Adres Monitora: 1

Monitor SLAVE

Adres Monitora: 2

*element wyposażenia dodatkowego

Rys. 6. Schemat podłączenia monitora SLAVE

12-15V DC

*

Kolejny monitor SLAVE

*

7

*element wyposażenia dodatkowego

Monitor *

*

*

*

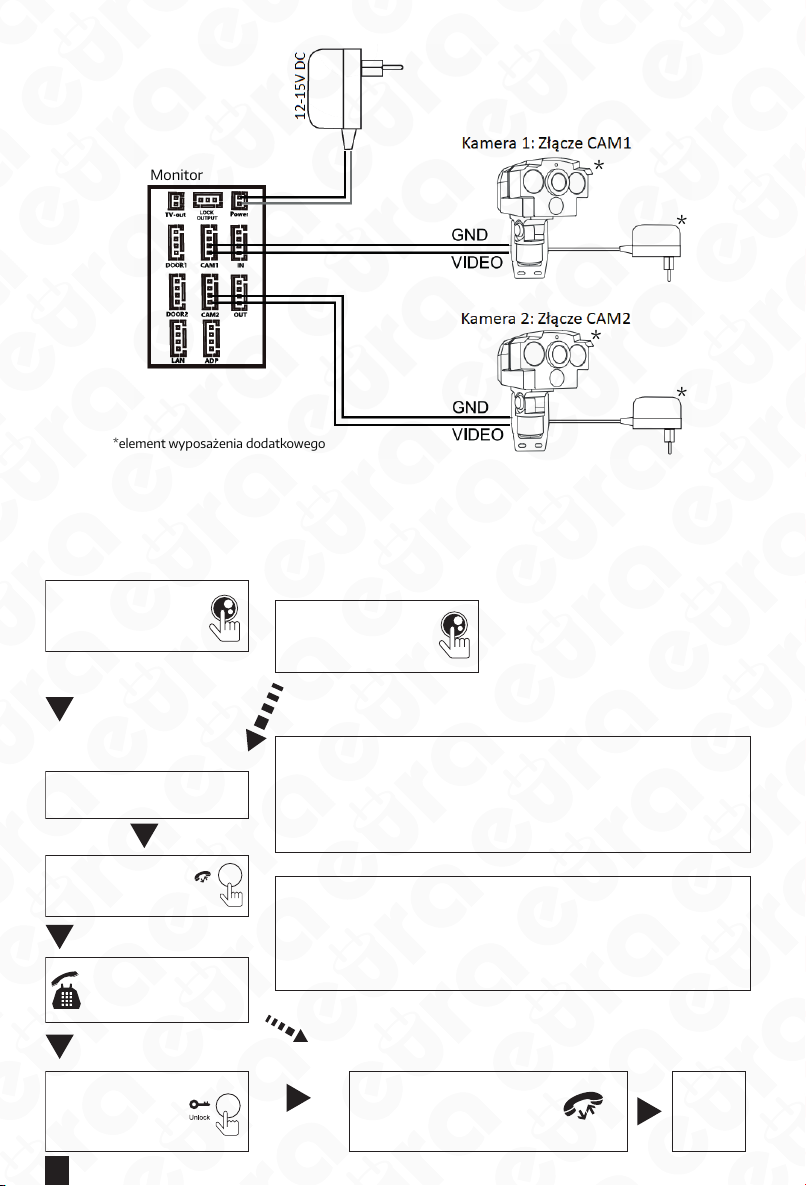

Rys. 7. Schemat podłączenia dodatkowych kamer

6. OPIS DZIAŁANIA URZĄDZENIA

WYWOŁANIE

Tryb czuwania

Osoba na zewnątrz wciska
przycisk wywołania na
kasecie zewnętrznej 1

Na kasecie zewnętrznej
i monitorze wewnętrznym
słychać dzwonek;
fabrycznie ustawiony czas
dzwonka wynosi 30
sekund.

Obraz z kamery automatycznie
pojawia się na ekranie monitora

Na monitorze
wewnętrznym dotknij
przycisk ROZMOWA

Dzwonek przestaje dzwonić

Rozpoczyna się rozmowa
z osobą przed kasetą
zewnętrzną

Połączenie może
trwać do 120 sekund.

Na monitorze
dotknij przycisk
otwierania
elektrozaczepu

8

Osoba na zewnątrz wciska
przycisk wywołania na
kasecie zewnętrznej 2

Uwaga:

W przypadku jednoczesnego wciśnięcia przycisku wywołania na obu kasetach
zewnętrznych, uruchomi się dzwonek z kasety pierwszej. Wywołanie z kasety
drugiej pozostanie bez odpowiedzi. Gdy urządzenie powróci do trybu gotowo­ści. W celu nawiązania połączenia należy ponownie wcisnąć przycisk wywoła­nia.

Uwaga:

W przypadku, gdy nie ma nikogo w domu lub nikt nie może odebrać połącze­nia, można włączyć opcję zostawienia wiadomości. Domyślnie po 30
sekundach zostanie odegrany komunikat "Zostaw wiadomość". Czas nagrania
wiadomości wynosi 30 sekund. Po tym czasie monitor przechodzi do trybu
czuwania.

Zwolnienie elektrozaczepu podczas połączenia występuje po dotknięciu
przycisku otwierania elektrozaczepu.

Na monitorze dotknij

Zwolnienie

elektrozaczepu

przycisk kończący połączenie

Koniec
połączenia

UWAGA

1. Rozmowa automatycznie zostanie zakończona po 20 sekundach od otwarcia elektrozaczepu.

2. Monitor wyposażony w kartę SD będzie nagrywał lm do czasu zakończenia rozmowy (usta­wiony tryb zapisu wideo).

3. Monitor z kartą SD wykona zdjęcie przy wywołaniu ze stacji zewnętrznej. Użytkownik może
również wykonać zdjęcie samodzielnie w każdym momencie rozmowy.

4. W czasie rozmowy, w przypadku kiedy nastąpi wywołanie z innych drzwi lub uruchomi się alarm z
czujek kamer, na ekranie pojawi się komunikat tekstowy i zostanie odtworzony dźwięk informacyjny.

5. Kiedy wywołanie nastąpi podczas poruszaniu się po menu, monitor przejdzie w tryb wywo­łania.

7. PRZEKAZYWANIE POŁĄCZENIA NA INNE MONITORY
(TRANSFER)

Funkcja komunikacji wewnętrznej wymaga podłączenia przynajmniej dwóch monito­rów i jednej kasety zewnętrznej.

Kaseta zewnętrzna wysyła sygnał do monitora

Dotknij przycisk transferu, aby włączyć funkcję przekazywania

Dotknij przycisk rozmowy
na monitorach, których
dzwonek został
aktywowany.

i oczekuje na połączenie

połączenia na wybrane przez siebie urządzenie.

Wybrany monitor zacznie dzwonić.

Rozpoczęcie
rozmowy
z osobą na
zewnątrz.

Zwolnienie
elektrozaczepu.

Zakończ rozmowę
i wróc do stanu
czuwania.

8. PROWADZENIE ROZMOWY POMIĘDZY MONITORAMI

Połączenie wewnętrzne wymaga co najmniej dwóch monitorów.

Tryb czuwania

Kliknij w monitor, aby wejść do głównego menu

i wybierz opcję interkomu.

Wybierz numer monitora na który chcesz zadzwonić.

Wybrany monitor zacznie dzwonić

Wciśnij przycisk rozmowy na

wybranym wcześniej monitorze.

Uwaga:

W trakcie trwania rozmowy wewnętrznej nie można modyfikować
opcji kolorów, głośności.

Rozpocznij rozmowę pomiędzy monitorami.

Naciśnij przycisk rozmowy.

Koniec

9

9. PODGLĄD OBRAZU

Uruchamiając menu główne oraz wybierając opcje „Podgląd”, wyświetlą się nam
cztery ikony odpowiadające: Wejście1, Wejście 2, Kamera 1, Kamera 2. Wybranie jednej
z nich wyświetli obraz z danego wejścia, kamery.

Rys. 8

1. Czas wyświetlania obrazu z wejścia 1 oraz wejścia 2 wynosi 1 min. Natomiast czas
wyświetlania obrazu z kamery 1 lub kamery 2 wynosi 5 min. Po upływie określonego
czasu monitor przechodzi w tryb czuwania.

2. W trybie podglądu obrazu dźwięk z zewnątrz będzie automatycznie przekazywany
do monitora. Natomiast dźwięk z wewnątrz zostanie automatycznie wyłączony.

3. W trybie podglądu wciśnij przycisk odebrania połączenia, aby nawiązać komunika­cję audio ze stacją zewnętrzną. Wciśnij przycisk otwarcia, w celu aktywacji rygla/
elektrozaczepu. Wciśnij przycisk wykonania zdjęcia, aby zapisać obraz lub wciśnij
przycisk nagrania wideo, aby zapisać wideo. Możesz również modykować, kliknąć
przycisk ustawień, w celu modykacji głośności rozmowy, jasności obrazu, kontra­stu i nasycenia.

4. W trybie podglądu klikając kolejno, przycisk monitorowania, zmieniamy kolejno ob­razy z wejścia 1, wejścia 2, kamery 1, kamery 2.

5. Wciśnij przycisk zakończenia rozmowy, aby zakończyć podgląd lub rozmowę i po­wrócić do trybu gotowości.

UWAGA

1. W przypadku kiedy aktywny jest tylko jeden kanał (np. wejście 1), ponowne klik­nięcie przycisku monitorowania wyjdzie z trybu podglądu. Wymaga to jednak
wyłączenie kanałów kamera 1, kamera 2, wejście 2. Jeżeli te kanały są aktywne
bez podłączonego urządzenia, monitor wyświetli czarny obraz.

2. W przypadku posiadania dwóch monitorów lub więcej, wszystkie monitory mogą
wyświetlać obraz jednocześnie. Jednak wszystkie będą pokazywać ten sam obraz
z zewnątrz.

3. Podczas komunikacji głosowej ze stacją zewnętrzną w trybie podglądu, kiedy od­wiedzający wciśnie przycisk wywołania, monitor zatrzyma tryb podglądu i przej­dzie w tryb wywołania.

4. W trybie podglądu monitor nie nagrywa i nie robi zdjęć automatycznie, w razie
potrzeby należy wykonać to ręcznie.

10

10.TRYB GOTOWOŚCI

W trybie gotowości na ekranie startowym wyświetlana jest aktualna godzina oraz
data. Istnieje możliwość zamiany na tryb ramki cyfrowej.

10.1. Tryb zegara

Tryb zegara podzielony jest na dwie części.
Pierwsza: Godzina, data.
Druga: Nagrane rozmowy, nagrane wiadomości, nagrania detekcji ruchu, nagrania alarmów.

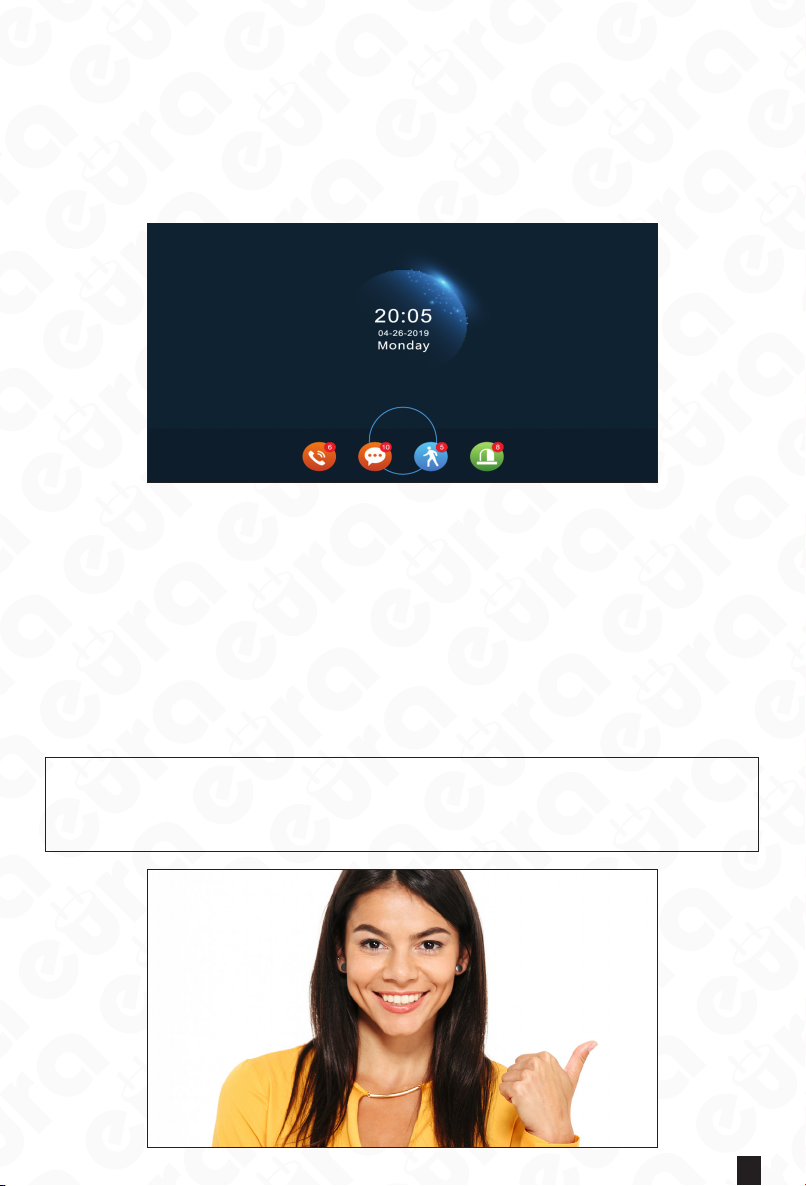

Rys. 9

1. W trybie menu monitor powróci do trybu gotowości w ciągu 1 min. bez wykonania żadnej
czynności (z wyjątkiem odtwarzania muzyki, wideo i zdjęć)

2. W trybie zegara, monitor wygasza się w ciągu 1 min. bez wykonania żadnej czynności.

3. Przy wygaszonym ekranie kliknij monitor, aby powrócić do trybu zegara (w przypadku
kiedy tryb zegara jest włączony i kiedy ramka cyfrowa jest wyłączona).

4. Jeśli użytkownik ma nieodczytaną historię rozmów, detekcji ruchu, alarmów, wtedy na
poszczególnych ikonach pojawia się symbol z ilością powiadomień.

5. W trybie zegara, użytkownik może bezpośrednio kliknąć na ikonę z powiadomieniem, w
celu wyświetlenia treści powiadomienia.

10.2. Tryb Ramki Cyfrowej

Ramka cyfrowa wyświetla zdjęcia z karty SD w trybie gotowości.

UWAGA:

Jeśli funkcja ramki jest aktywna, należy dezaktywować funkcje detekcji ruchu ze
stacji bramowych oraz dodatkowych kamer, w przeciwnym razie monitor nie będzie
wyświetlał zdjęć.

Rys. 10

11

UWAGA

Przy włożeniu karty SD, monitor utworzy na niej folder „DigitalFrame”. Wszystkie
zdjęcia jakie mają być wyświetlane w formie ramki cyfrowej muszą być umieszczone
w tym folderze.

11. OPCJE MENU

W trybie gotowości kliknij ekran monitora, aby włączyć menu główne. W menu poja­wią się następujące ikony.

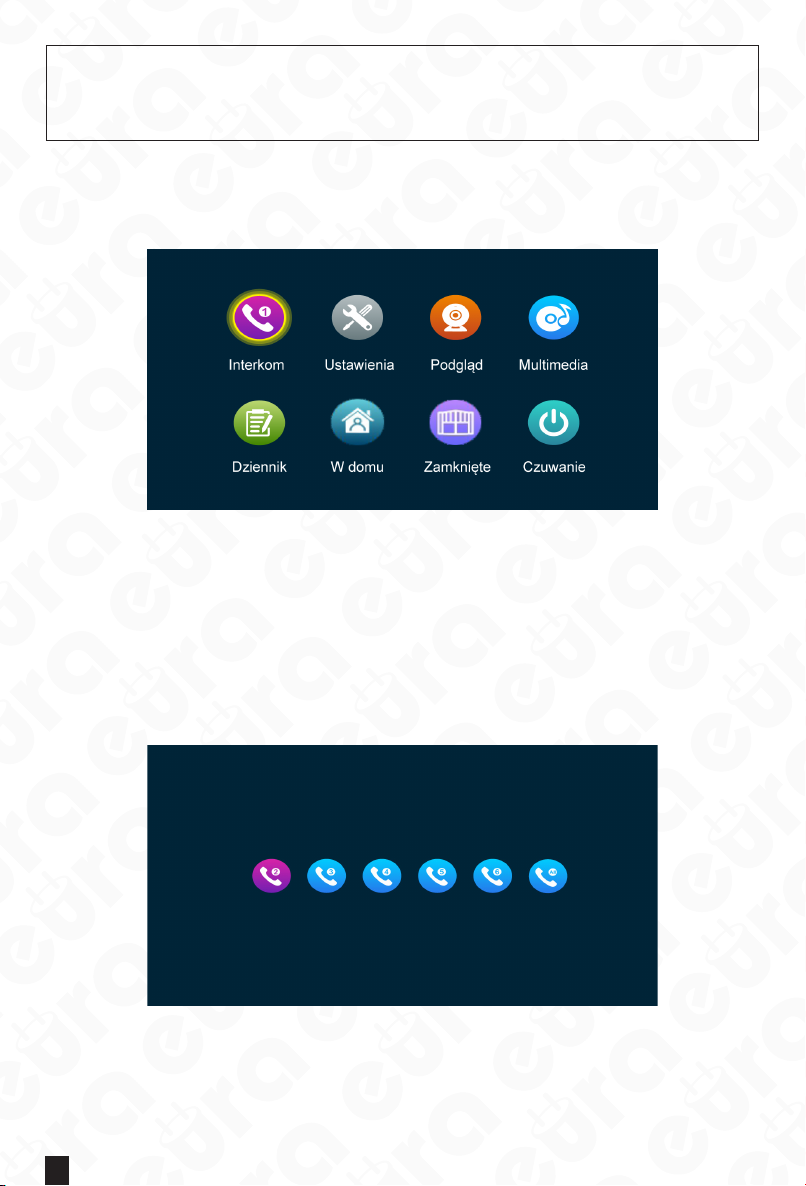

Rys. 11

Aby szybko wrócić do trybu gotowości wciśnij przycisk Czuwania.

11.1. Interkom

Funkcja interkomu pozwala nam na połączenie z innymi monitorami podłączonymi do
jednego systemu.
Pierwsze pięć ikon odpowiada kolejnym numerom monitorów z wyłączeniem moni­tora obsługiwanego. Po wybraniu konkretnego numeru monitora nastąpi połączenie.
Wybierając opcje ALL, jednocześnie wywołamy wszystkie monitory, rozmowa będzie
prowadzona z pierwszym odebranym.

Rys. 12

12

11.2. Ustawienia

11.2.1 System

Rys. 13

Rys. 14

[Adres monitora] Oznacza numer ID danego monitora z zakresu od 1 do 6. Numer 1
ustawia się dla monitora głównego (Master), natomiast ID 2 do 6 dla kolejnych moni­torów dodatkowych (Slave). System obsługuje do 6 monitorów.

[Czas] Modykacja czasu i daty.
[Format daty] Ustawienia formatu daty. Trzy do wyboru YY-MM-DD/MM-DD-YY/DD-MM-YY.
[Język] Wybór języka

[Zegar] Dla włączonej funkcji Zegar, na ekranie trybu gotowości zostanie wyświetlo­na data z zegarem. Przy wyłączonej funkcji Zegar monitor w trybie gotowości auto­matycznie sie wyłączy.

[Dźwięk operacji] Opcja odtwarzania dźwięku przy wciskaniu ikon na monitorze.
[Podgląd detekcji ruchu] Przy włączonym podglądzie w przypadku wystąpienia

wykrycia ruchu monitor uruchomi się i wyświetli nagrywany obraz. Przy wyłączonej
opcji obraz nagrywa się w tle.

[Sygnał łączenia] Sygnał odtwarzany w stacji zewnętrznej przy wywołaniu.
[Czas otwarcia bramy] Czas otwarcia przekaźnika w monitorze. Zakres od 1 do 10s.

Domyślnie 2s. Jeżeli podłączono bramę należy ustawić 1s.

13

11.2.2 Stacja bramowa

Rys. 15

Monitor umożliwia ustawienie różnych opcji niezależnie dla Wejścia 1 i Wejścia 2.
[Status] Oznacza czy dane wejście jest aktywne. Jeżeli jest włączone podgląd z wej-

ścia będzie możliwy z pozycji monitora. Jeżeli któreś wejścia są nieużywane (np z ka­mer) można je wyłączyć. Wejście 1 jest zawsze aktywne i nie można go wyłączyć.

[Czas otwarcia wejścia] Ustawienie czasu otwarcia na stacji zewnętrznej. Zakres od
1 do 10s, domyślnie 2s.

[Tryb nagrywania] Istnieją dwa tryby zapisu: zdjęcia lub wideo. Tryb wideo oznacza,
że gdy zostanie wywołana stacja zewnętrzna, monitor automatycznie zapisze wideo
na karcie SD. Zapis nagrania będzie trwał do zakończenia połączenia.
Tryb zdjęcia oznacza, że gdy zostanie wywołana stacja zewnętrzna, monitor automa­tycznie wykona zdjęcie na karcie SD osoby stojącej przed stacją zewnętrzną.

[Detekcja ruchu] Uruchamia opcję nagrywania obrazu/robienia zdjęć, kiedy zostanie
wykryty ruch.

[Czułość detekcji] Ustawienie czułości wykrywania ruchu. Trzy tryby: Niska, Średnia,
Wysoka.
Opcja niska jest najmniej czuła na ruch. Opcja wysoka jest najbardziej czuła na ruch.

[Czas detekcji ruchu] Czas przez jaki będzie nagrywane wideo podczas wykrycia ru­chu. Zakres od 10 do 300s. Domyślnie 20.

[Zostaw wiadomość] Opcja oznacza, że gdy użytkownik nie zdąży odebrać połącze­nia lub jest ustawiony tryb „Poza domem” w menu głównym - na stacji zewnętrznej
odtworzy się komunikat głosowy „Po sygnale nagraj wiadomość”.

[Długość wiadomości] Ustawienie czasu nagrań wiadomości. Ustawienia 30s, 60s,
120s. Domyślnie 30s.

[System sygnału] Obejmuje 3 ustawienia: Auto, PAL i NTSC.
Ustaw Auto, aby monitor samodzielnie rozpoznawał system sygnału.

[Rodzaj sygnału] Obejmuje 7 ustawień: AHD1080, AHD720, CVBS, CVI1080, CVI720,
TVI1080 i TVI720. Jeśli system sygnału ustawiony jest na PAL lub NTSC wtedy można
zmieniać rodzaj sygnału. Jeśli system sygnału ustawiony jest na Auto, wtedy nie ma
możliwości wyboru rodzaju sygnału.

14

[Ustawienia dzwonka] Ustawienia czasu trwania dzwonka, rodzaju dzwonka, wybo­ru melodii, głośności dla trzech różnych przedziałów czasowych.

Rys. 16

Domyślny okres Melodii 1 od 6:00-12:00, Melodii 2 od 12:00-18:00, Melodii 3 od 18:00-6:00.
Przedziały czasowe można edytować.

[Czas trwania melodii] Czas trwania dzwonienia monitora od momentu wywołania
przez stacje zewnętrzną. Zakres od 5s-45s. Domyślnie 30s.

[Rodzaj dzwonka] Wybór między standardowymi dzwonkami, a własnymi.
Opcja standardowe zawiera 10 melodii do wyboru. Opcja własne umożliwia ustawienie wła­snego dzwonka z pliku mp3, z karty pamięci SD. (Dzwonek musi być umieszczony w fol­derze „Ring” na karcie pamięci. Folder tworzy się automatycznie po umieszczeniu karty w
monitorze. Folder można również utworzyć ręcznie na komputerze).

[Wybór melodii] W trybie standardowym wybór pomiędzy 10 dzwonkami. W trybie
Własnym wybór pomiędzy swoimi dzwonkami mp3 umieszczonymi w folderze „Ring”.

[Głośność melodii] Ustawienie głośności dzwonka w monitorze. Zakres od 1 do 10.
Domyślnie 7.

11.2.3 Kamera

Rys. 17

[Status] Oznacza aktywność kanału. Jeśli kanał jest wyłączony, podgląd obrazu z tej
kamery nie będzie wyświetlany na monitorze.

15

[Rodzaj czujnika] Monitor może współpracować z dwoma rodzajami czujek NO i NC
(patrz punkt 12). Rodzaj czujki może być ustawiony niezależnie dla obu kamer.

Opis rodzajów czujek:

– NO] W przypadku NO (normalnie otwarty) styki czujki są cały czas rozwarte. Przy

wykryciu ruchu styki się zwierają (zamykają). Powoduje to wyzwolenie alarmu.

– [NC] W przypadku NC (normalnie zamknięty) styki czujki są cały czas zwarte. Przy

wykryciu ruchu styki się rozwierają (otwierają). Powoduje to wyzwolenie alarmu.

– [Wył.] Jeżeli zewnętrzna czujka nie jest używana ustaw rodzaj na „Wył.”

[Czas alarmu] Określa długość dźwięku alarmu przy wykryciu ruchu z zewnętrznej

czujki ruchu kamery. Zakres od 1s-10s, domyślnie 5s.
[Tryb rejestracji] Istnieją dwa tryby zapisu: zdjęcie lub wideo. Tryb wideo oznacza, że

gdy alarm zostanie wyzwolony, monitor automatycznie zapisze wideo na karcie SD.
Zapis nagrania będzie trwał do zakończenia alarmu lub wciśnięcia ikony zakończenia

rozmowy.
Tryb zdjęcia oznacza, że gdy zostanie wyzwolony alarm, monitor automatycznie wy­kona zdjęcie na karcie SD.

[Detekcja ruchu] Włącza lub wyłącza wykrywanie ruchu na podstawie zmiany obrazu.
[Czułość detekcji] Ustawienie czułości wykrywania ruchu na podstawie zmiany ob-

razu. Trzy tryby: Niska, Średnia, Wysoka. Opcja niska jest najmniej czuła na ruch. Opcja
wysoka jest najbardziej czuła na ruch.

[Czas detekcji ruchu] Czas przez jaki będzie nagrywane wideo podczas wykrycia ru­chu na podstawie zmiany obrazu. Zakres od 10 do 300s. Domyślnie 20.

[System sygnału] Obejmuje 3 ustawienia: Auto, PAL i NTSC.
Ustaw Auto, aby monitor samodzielnie rozpoznawał system sygnału.

[Rodzaj sygnału] Obejmuje 7 ustawień: AHD1080, AHD720, CVBS, CVI1080, CVI720,
TVI1080 i TVI720. Jeśli system sygnału ustawiony jest na PAL lub NTSC wtedy można
zmieniać rodzaj sygnału. Jeśli system sygnału ustawiony jest na Auto, wtedy nie ma
możliwości wyboru rodzaju sygnału.

11.2.4 Informacje

16

Rys. 18

[Wersja urządzenia] Wyświetla numer wersji konkretnego egzemplarza.
[Wersja oprogramowania] Wyświetla numer wersji oprogramowania.
[Firmware] Wyświetla aktualny numer wersji MCU urządzenia.

[Data wydania] Wyświetla datę wydania oprogramowania monitora.

[Pojemność karty SD] Wyświetla pojemność karty SD i pozostałe wolne miejsce na karcie.
Kiedy karta nie jest włożona wyświetla się komunikat „No sd”.

11.2.5 Sceny

Rys. 19

[Ramka cyfrowa] Oznacza włączenie funkcji ramki cyfrowej. Jeśli ramka cyfrowa jest
włączona, monitor zacznie wyświetlać obrazy po powrocie do trybu gotowości. (Tylko
dla modeli z kartą pamięci SD. Zdjęcia muszą być umieszczone na karcie pamięci SD
w folderze „DigitalFrame”).

[Czas sekwencji] Czas w jakim wyświetlane jest pojedyncze zdjęcie.
[Muzyka w tle] Oznacza czy muzyka w tle jest włączona. Muzyka w tle może być

odtwarzana razem z ramką cyfrową jeśli ta opcja jest włączona i jeżeli monitor ma
włożoną kartę pamięci.
Muzyka w formacie mp3 musi być umieszczona na karcie pamięci SD w folderze
„BgMusic”)

[Głośność muzyki w tle] Ustawienie głośności muzyki w tle. Zakres od 1-10.

2.6. Zaawansowane

Rys. 20

17

[Formatuj kartę SD] Opcja pozwalająca na sformatowanie karty SD.
[Ustawienia fabryczne] Przywraca ustawienia fabryczne monitora. Monitor uru-

chomi się ponownie po przywróceniu ustawień.

[Aktualizacja] Aktualizuje oprogramowanie monitora (obsługa przez serwis producenta).
[Uruchom ponownie system] Opcja pozwalająca na ponowne uruchomienie moni-

tora.

11.2.7. Sieć

Z pozycji opcji Sieć istnieje możliwość wyboru trybu (Tryb EZ, Tryb AP, Tryb kablowy)
z pomocą którego nawiążemy łączność z aplikacją TUYA.
W celu zainstalowania oprogramowania na smartfonie należy pobrać aplikację TUYA
ze Sklepu Play (dla użytkowników Android) lub AppStore (dla użytkowników iOS). Na­stępnie dokonujemy rejestracji konta w aplikacji Tuya. Należy pamiętać, aby smartfon
połączony był z tą samą siecią WiFi do której będzie dodawane urządzenie.

11.2.7.1. Tryb EZ

W celu sparowania aplikacji w bezprzewodowym Trybie EZ należy:

1. Uruchamiamy aplikacje TUYA

2. Naciskamy ikonkę Dodaj urządzenie

18

3. kolejno z listy urządzeń wybieramy

Nadzór wideo => Smart Doorbell

4. W 3 zakładce należy wybrać sieć WiFI,
z którą sparujemy monitor, następnie wpisu­jemy hasło i klikamy przycisk Dalej

5. W prawym górnym rogu klikamy w wybór trybu
i wybieramy tryb EZ Mode, zaznaczamy także
"Next step" i naciskamy ikonkę Next .

6. Aplikacja TUYA automatycznie przejdzie do
procesu parowania monitora.

7. Monitor został poprawnie dodany, teraz
możemy zmienić nazwę naszego urządzenia
i korzystać z możliwości aplikacji.

19

11.2.7.2. Tryb AP

W celu sparowania aplikacji w bezprzewodowym Tr ybie A P należy:

1. Uruchamiamy aplikacje TUYA

2. Naciskamy ikonkę Dodaj urządzenie

4. W 3 zakładce należy wybrać sieć WiFI,
z którą sparujemy monitor, następnie wpisu­jemy hasło i klikamy przycisk Dalej

3. kolejno z listy urządzeń wybieramy
Czujnik ochrony => Czujnik Wi-Fi,

5. W prawym górnym rogu klikamy w wybór trybu
i wybieramy tryb MODE AP, zaznaczamy także
"Conrm the indicator is blinking slowly" i naci­skamy ikonkę Next .

20

6. Kolejnym krokiem jest połączenie się z siecią
WiFi generowaną przez monitor, w tym celu
naciskamy ikonę Połącz teraz, która prze­kieruje nas do menu wyboru WiFi w naszym
smartfonie. (nazwa sieci oraz hasło dostępne
z pozycji monitora z menu Ustawień, za­kładka Sieć.

7. Po wybraniu odpowiedniej sieci WiFi oraz
wprowadzeniu hasła, wracamy do aplikacji
Tuya.

8. Aplikacja TUYA automatycznie przejdzie do
procesu parowania monitora.

9. Monitor został poprawnie dodany, teraz
możemy zmienić nazwę naszego urządzenia
i korzystać z możliwości aplikacji.

21

11.2.7.3. Tryb kablowy

W celu zmiany trybu połączenia monitora na połączenie kablowe (Ethernet) należy
z pozycji ustawień monitora wejść w ustawienia sieć i zmienić tryb na kablowy. Pod­łącz przejściówkę 4-pin do wyjścia LAN na monitorze z drugiej strony przejściówki
podłączamy kabel LAN, który połączony jest z naszym routera/switcha. Teraz można
przejść do procedury parowania:

1. Uruchamiamy aplikacje TUYA

2. Naciskamy ikonkę Dodaj urządzenie

4. W prawym górnym rogu klikamy w wybór trybu
i wybieramy tryb Cable, zaznaczamy także "Po­wer on the device and make sure the ..." i naci­skamy ikonkę Next .

22

3. kolejno z listy urządzeń wybieramy

Nadzór wideo => Smart Doorbell,

5. Aplikacja wyszuka w naszej sieci urządzenie go­towe do sparowania, aby przejsc dalej klikamy
„+”,

6. Aplikacja TUYA automatycznie przejdzie
do procesu parowania monitora.

7. Monitor został poprawnie dodany, teraz
możemy zmienić nazwę naszego urządzenia
i korzystać z możliwości aplikacji.

Uwagi dotyczące korzystania z aplikacji

- Jeśli parowanie monitora nie powiodło się, przywróć monitor do ustawień fa-
brycznych oraz usuń dodane urządzenie z aplikacji

- W celu przywrócenia ustawień fabrycznych monitora należy usunąć dodany
wcześniej monitor z aplikacji.

Oznaczenia poszczególnych ikon w aplikacji.

Robienie zdjęć w aplikacji i zapisywanie ich w galerii.

Rozmowa

Film jest zapisany w telefonie, a nie na karcie SD.

Odblokowanie drzwi: zwolnij elektrozaczep, który łączy
się z jednostką zewnętrzną.

Przełączanie kanałów, jest to związane z ustawieniami
menu jednostki wewnętrznej.

Odblokowanie napędu bramy.

Odtwarzanie nagrywania na karcie SD.

Odtwarzanie zdjęć.

23

11.3. Multimedia

11.3.1 Muzyka

Rys. 21

Rys. 22

W zakładce Multimedia kliknij „Muzyka”, aby wyświetlić listę plików muzyki. W trybie
odtwarzania muzyki widoczne są następujące elementy. Lista plików, przyciski funkcyj­ne, tryb odtwarzania, postęp odtwarzania i głośność.

Rys. 23

24

Poprzedni Następny Pauza Odtwarzanie

Powtarzaj całość Powtarzaj jeden Sekwencyjnie Losowo

1. Uruchom tryb odtwarzania poprzez kliknięcie w plik dźwiękowy.

2. Po wybraniu głośności, możliwa zmiana w zakresie od 0-10. Domyślnie 7.

3. Podczas odtwarzania, przewijanie utworu wykonywane jest za pomocą paska postępu.

UWAGA

1. Pliki mp3 muszą być umieszczone w folderze „BgMusic” na karcie pamięci.

2. Jeżeli stacja zewnętrzna zostanie wywołana lub zostanie wyzwolony alarm pod­czas odtwarzania, monitor wyłączy odtwarzanie i przełączy się w tryb wywołania
lub podgląd alarmu.

11.3.2 Film

Rys. 24

W zakładce Multimedia, kliknij Film, w celu wyświetlenia listy plików lmowych.

Rys. 25

Przewijanie lmu odbywa się za pomocą przeciągnięcia palcem na pasku postępu w
czasie odtwarzania lmu. Kliknij w ekran, aby przewijać i wybierać przyciski funkcyjne.
Głośność odtwarzania ustawiamy w zakresie od 0-10, domyślnie 7.

25

UWAGA

1. Zapisuj lmy w głównym katalogu karty SD

2. Jeżeli stacja zewnętrzna zostanie wywołana lub zostanie wyzwolony alarm pod­czas odtwarzania, monitor wyłączy odtwarzanie i przełączy się w tryb wywołania
lub podgląd alarmu.

3. Tryb odtwarzania lmów odtwarza wszystkie pliki w pętli. Po zakończeniu jedne­go pliku automatycznie uruchamia kolejny. Jeśli na kracie znajduję się tylko jeden
plik lmowy, będzie cały czas odtwarzany w pętli.

11.3.3 Zdjęcia

Rys. 26

W zakładce Multimedia kliknij zdjęcia, aby wyświetlić listę zdjęć.

Rys. 27

1. Podczas odtwarzania kolejne zdjęcia będą przełączać się automatycznie (czas zmiany
zdjęć, odpowiada czasowi zmiany zdjęć ramki cyfrowej).

2. Po wywołaniu przycisków funkcyjnych, wciśnij , aby zatrzymać odtwarzanie i wci­śnij raz lub aby wyświetlić poprzednie lub następne zdjęcie. Wciśnij przycisk
powrotu aby wyświetlić listę plików zdjęciowych. (Kliknij gdziekolwiek na ekranie, aby
ukryć przyciski funkcyjne).

3. Wszystkie zdjęcia powinny być umieszczone w folderze „DigitalFrame” na karcie SD,
aby mogły być wykryte i można było by je wyświetlić.

26

11.3.4 Menadżer Plików

Rys. 28

W zakładce Multimedia kliknij plik w celu wyświetlenia listy plików karty SD. Po wejściu
zobaczysz automatycznie utworzone foldery. „DigitalFrame”, „BgMusic”, „MessageIm­port”,”Ring”, „DOORBELL” (Ten folder jest ukryty z pozycji monitora, widoczny tylko z
pozycji komputera).

Rys. 29

[DigitalFrame] Folder ze zdjęciami dla ramki cyfrowej.
[BgMusic] Folder z muzyką dla funkcji muzyki w tle.
[MessageImport] Folder umożliwiający zmianę domyślnego nagrania odtwarzanego

dla funkcji „zostaw wiadomość”.

1. Umieść nagrany plik głosowy w tym folderze.

2. W menadżerze plików, odnajdź ten plik i go kliknij. Monitor automatycznie zaimpor­tuje plik do swojej pamięci wewnętrznej i zastąpi oryginalny komunikat „po sygnale
zostaw wiadomość”.

Uwaga: Plik musi być w formacie mp3 nie większym niż 2MB.

[Ring] Folder z dzwonkami użytkownika.
[DOORBEL] Folder zawiera cztery podfoldery „ALARM”, „CALL”, MD” i „MSG”.

-[ALARM] Zawiera pliki nagrane z wywołań alarmów.

-[CALL] Zawiera historie połączeń z monitora i stacji zewnętrznej.

-[MD] Zawiera pliki nagrane z detekcji ruchu.

-[MSG] Zawiera wiadomości nagrane z opcji „Zostaw wiadomość” ze stacji zewnętrznej.

27

Wszystkie te nagrania z czterech folderów widoczne są w menu Dziennik ekranu.

11.4. Dziennik

Rys. 30

Użytkownik może wyświetlić Rejestr połączeń, Listę wiadomości, Rejestr detekcji i Re­jestr alarmów.

Rejestr połączeń:

1. Zawiera automatyczne zdjęcia lub wideo wykonywane podczas wywołań stacji ze­wnętrznych.

2. Zawiera ręcznie wykonane zdjęcia lub wideo wykonane podczas wywołań stacji ze­wnętrznych.

Lista wiadomości:

Zawiera listę wiadomości kiedy opcja „Zostaw wiadomość” jest włączona, wideo auto­matycznie jest nagrane kiedy połączenie nie zostanie odebrane.

Rejestr detekcji:

1. Zawiera automatyczne zdjęcia lub wideo wykonywane podczas wykrycia detekcji ru­chu stacji zewnętrznych i kamer.

2. Zawiera ręcznie wykonane zdjęcia lub wideo wykonane podczas wykrycia detekcji ru­chu stacji zewnętrznych i kamer.

Rejestr alarmów.

1. Zawiera automatyczne zdjęcia lub wideo wykonywane podczas wywołań alarmu
z dodatkowej czujki ruchu.

2. Zawiera ręcznie wykonane zdjęcia lub wideo wykonane podczas wywołań alarmu
z dodatkowej czujki ruchu.

3. Uwaga: Po wybraniu nagrania, długie przytrzymanie na pliku uruchomi opcje: usuń,
usuń wszystko i zamknij.Na liście nagrań kliknij wstecz lub dalej aby przemieszczać
się po stronach.

5. W domu, Poza domem, Noc

1. W domu: Tryb normalnej pracy.

2. Poza domem: Osoba dzwoniąca od razu słyszy komunikat „zostaw wiadomość” po
wywołaniu (Funkcja działa tylko z zainstalowaną kartą SD).

3. Noc: Tryb nie przeszkadzać. Wszystkie dźwięki wywołania są wyciszone.

6. Zamknięte/Otwarte (brama)

Sterowanie dodatkowym przekaźnikiem monitora NO/NC. Zazwyczaj podłączane do
sterowania napędem bramy.

28

7. Czuwanie

Natychmiastowy powrót do trybu gotowości.

8. Ustawienia parametrów obrazu.

Po wywołaniu stacji zewnętrznej, wybierz ikonę opcji obrazu. Opcje jakie można mo­dykować to Głośność rozmowy, Jasność, Kontrast, Nasycenie. Zmiana parametru za
pomocą przeciągnięcia kursora na pasku.

Uwaga: Obraz można modykować w trybie wywołania, monitorowania, detekcji ruchu,
alarmów itd.

Rys. 31

12. INSTRUKCJA POŁĄCZENIA ALARMU

Opis rodzajów czujek
[NO Normalnie Otwarty] W przypadku NO styki czujki są cały czas rozwarte. Przy
wykryciu ruchu styki się zwierają (zamykają). Powoduje to wyzwolenie alarmu.
[NC Normalnie Zamknięty] W przypadku NC styki czujki są cały czas zwarte. Przy
wykryciu ruchu styki się rozwierają (otwierają). Powoduje to wyzwolenie alarmu.
[Wył.] Jeżeli zewnętrzna czujka nie jest używana ustaw rodzaj na „Wył.”
Kiedy nastąpi zwarcie pomiędzy ALARM a GND na złączach CAM1 i
CAM2, uruchomi się alarm, powodując wydobycie się sygnału dźwiękowego z monitora
oraz załączy sie obraz z naruszonej strefy (Cam1 lub Cam2). Czas alarmu wynosi 120s.
Aby wyłączyć alarm i wrócić do trybu gotowości wciśnij .
W modelach z kartą SD, po włączeniu alarmu nastąpi zapis wideo lub zdjęcie (w zależ­ności od wybranego ustawienia). Czas zapisu wideo wynosi 120s.

Sposób połączenia:

Monitor umożliwia połączenie alarmu dla dwóch rodzajów styków NO i NC. Dla dwóch
czujek kamer może być ustawiony niezależnie typ styku (jedna NO a druga NC. Typ
należy ustawić w monitorze w zależności od rodzaju czujki)
Czujki ruchu wymagają własnego zasilania. Jeżeli czujka jest zasilana takim samym na­pięciem jak kamera można wtedy wykorzystać zasilanie z kamery.
Typ styku NO oznacza, że gdy GND i ALARM zostanie zwarty, alarm się uruchomi.
Typ styku NC oznacza, że gdy GND i ALARM zostanie rozłączony, alarm się uruchomi.

29

Przykładowy schemat połączenia dla czujki N.O.

13. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12-15V DC
Parametry sygnału wideo CVBS, CVI, TVI, AHD
Minimalna ilość przewodów łączących 4
Ilość obsługiwanych wyjść 2
Rodzaje wyjść
Czas aktywacji rygla/ bramy
Pobór mocy - czuwanie / praca 2W / 8W
Wielkość ekranu monitora 7”
Typ ekranu Kolor TFT-LCD
Rozdzielczość ekranu 1024 × 600 pikseli
Ilość melodii gongu 12
Głośnomówiący Tak
Wbudowany moduł WiFi Tak
Interfejs komunikacji bezprzewodowej IEEE 802.11 b/g/n
Częstotliwość pracy 2,4 GHz
Maks. moc promieniowania <5mW
Slot kart (SD / micro SD) Tak (128 GB, Klasa 10)
Język menu j. polski, j. angielski, j. włoski, j. francuski, j. rosyjski
Temperaturowy zakres pracy 0ºC ~ +40ºC
Współczynnik ochrony IP20
Wymiary (W x SZ x G) 125 x 190 x 20 mm
Waga netto 385 g

styk N.O. Max DC 24V/ 1A

2 sek.

30

nazwa wyrobu: MONITOR

KARTA GWARANCYJNA

model:

data sprzedaży .......................................................

VDA-08C5

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).

2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami.
Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy
samym produkcie.

3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest
równoznaczny z akceptacją warunków niniejszej Gwarancji.

4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady
będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).

5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem
potwierdzającym zakup (paragon skalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.

6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest
dokument sprzedaży (paragon skalny, faktura VAT).

7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie,
konguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

• akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kablami zasilającymi, baterie oraz akumulatorki czy inne elementy, które

są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,

• uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a

także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,

• uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię

zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.),

• uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,

• uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci

elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

• Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

9. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji
Obsługi w rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/lub defektami produkcyjnymi.

10. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

• Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

• prawidłowo wypełnionym Formularzem zgłoszenia naprawy

• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

11. Otwieranie urządzenia bez wyraźnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do
unieważnienia Gwarancji.

12. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt
zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).

13. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.

14. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin
ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu
dostarczenia Produktu do Serwisu

15. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.

16. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

• jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,

• uległ uszkodzeniu ewidentnie z winy Nabywcy,

• ma zerwaną plombę,

• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem
Usług Napraw Odpłatnych.

17. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,

• Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

• naprawa może spowodować nadmierne koszty po stronie Serwisu.

18. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

• przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub

części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

• podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

19. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

20. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

21. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może
przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

22. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

• po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest

lub jest w jakikolwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

• każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie

sporządzić stosowny protokół.

23. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.
Przemysłowa 35a
84-200 Wejherowo
pon. - pt. 08:00 - 17:00
e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi
z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy
składować w miejscach do tego przeznaczonych.
W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub rmy zajmującej się recyklingiem odpadów.

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć
można na stronie organizacji odzysku hp://www.elektroeko.pl

nr rej. BDO 000015700

31

Eura-Tech Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością rmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!

Firma Eura-Tech Sp. z o.o. zastrzega sobie prawo do zmiany parametrów technicznych i modykacji instrukcji obsługi bez powiadamiania. Jednocześnie

informuje, że najaktualniejsza wersja instrukcji znajduje się na stronie internetowej www.eura-tech.eu na podstronie danego produktu.

Deklaracja zgodności UE do niniejszego urządzenia znajduje się na stronie internetowej http://www.eura-tech.eu

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

2021/10

WIDEODOMOFONOWE

KASETY ZEWNĘTRZNE

VDA-62C5VDA-61C5 VDA-63C5 VDA-64C5

Instrukcja obsługi

SPIS TREŚCI

1. CHARAKTERYSTYKA URZĄDZEŃ .................................................................................... 4

2. INSTALACJA .......................................................................................................................... 4

2.1. INSTALACJA WIZYTOWNIKA...................................................................................... 6

3. SCHEMAT POŁĄCZEŃ ..........................................................................................................7

4. PROGRAMOWANIE ........................................................................................................... 9

4.1. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW ....................................................... 9

4.2. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW ..................................................... 10

4.3. USUWANIE BRELOKÓW UŻYTKOWNIKÓW ........................................................ 10

5. SPECYFIKACJA TECHNICZNA .......................................................................................... 10

KARTA GWARANCYJNA ........................................................................................................ 11

OGÓLNE ZASADY BEZPIECZNEGO UŻYTKOWANIA PRODUKTU

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapozna­nie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem
jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż
i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi.
Niemniej zalecane jest aby montaż dokonany był przez wykwalikowany personel
Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu,
eksploatacji oraz z powodu dokonywania samodzielnych napraw i modykacji.

Pamiętaj, aby:

- użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci
i ognia,

- nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia
mechaniczne,

- nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,

- czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte, do czyszczenia

można wykorzystać zwilżoną szmatkę, ale po jej użyciu należy odczekać do całkowitego
przeschnięcia obudowy,

- nie dokonywać samodzielnych modykacji i napraw.

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44
mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrz­ne wideodomofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są
w specykacji technicznej urządzenia.

1. CHARAKTERYSTYKA URZĄDZEŃ

owego

Oświetlenie nocne LED (diody IR)

zmierzchowy

Kasety zewnętrzne:

- VDA-61C5 - jednorodzinna

- VDA-62C5 - dwurodzinna,

- VDA-63C5 - trójrodzinna,

- VDA-64C5 - czterorodzinna,

kompatybilne są z 4-żyłowymi monitorami z systemu Eura AHD.

Wszystkie kasety wyposażone są w kolorową kamerę z przetwornikiem CMOS, pracującą
w maks. rozdzielczości 1080P oraz w czytnik breloków zbliżeniowych i przeznaczone są
do montażu natynkowego. Panele kaset zewnętrznych VDA-61C5, VDA-62C5, VDA-63C5
i VDA-64C5 wykonane są z aluminium. różnią się między sobą ilością obsługiwanych lokali
(ilością przycisków wywołania na przednim panelu):
VDA-61C5 – kaseta zewnętrzna do obsługi 1 lokalu,
VDA-62C5 – kaseta zewnętrzna do obsługi 2 lokali,
VDA-63C5 – kaseta zewnętrzna do obsługi 3 lokali,
VDA-64C5 – kaseta zewnętrzna do obsługi 4 lokali.

Daszek ochronny

Głośnik

Gniazdo

zasilania

12-15V DC

Gniazdo wyjścia
przekaźnik
oraz przycisku
wyjścia

Czujnik

Regulacja

Mikrofon

głośności

Kamera

Czytnik kluczy
zbliżeniowych

Przyciski
wywołania
lokatora (1/2/3/4)

Gniazda

do podłączenia

monitorów

2. INSTALACJA

Kaseta zewnętrzna jest fabrycznie przystosowana do montażu natynkowego.

Uwagi praktyczne dotyczące montażu kasety zewnętrznej

Należy unikać miejsc, w których obiektyw kamery narażony jest na bezpośrednie, pro­stopadłe działanie promieni światła (słońce, reektory, oświetlenie uliczne) gdyż może to
spowodować jej nieprawidłowa pracę i bardzo znaczne osłabienie widoczności.

Rys. 1. Budowa zewnętrzna kasety VDA-64C5, obsługującej 4 lokatorów.

4

UWAGA!

150-160 cm

Właściwe umiejscowienie zewnętrznego modułu kamery decyduje o komforcie pracy z
urządzeniem. Stąd zaleca się przed wykonaniem otworów montażowych doświadczalne
dobranie miejsca montażu modułu zewnętrznego. W tym celu należy najpierw
zainstalować monitor i połączyć go elektrycznie z kasetą zewnętrzną. Na czas prób
monitor powinna przytrzymać inna osoba. Kolejno należy podłączyć urządzenie do sieci
230V/50Hz poprzez zasilacz i przystąpić do wyboru właściwego miejsca montażu modułu
kamery. Osoba przytrzymująca kasetę zewnętrzną winna zasymulować normalne
zadziałanie urządzenia tj. poprzez naciśnięcie przycisku, wywołać drugą osobę znajdującą
się przy monitorze. W tym czasie osoba przy monitorze winna obserwować pole widzenia
kamery. Osoba przytrzymująca moduł kamery, na podstawie sugestii swojego rozmówcy,
musi ustawić ją w położeniu optymalnym. Położenie to należy zaznaczyć i dopiero wtedy
przystąpić do wykonania otworów montażowych, po uprzednim wyłączeniu zasilania.

O

60

O

110

50 cm

50 cm

50 cm

Rys. 2. Kąty widzenia kamer kaset zewnętrznych.

Sposób montażu:

1. Odkręcić dwie dolne śruby mocujące i oddzielić kasetę od daszka ochronnego.

2. Poprzez 4 otwory w daszku ochronnym odznaczyć na ścianie miejsca na kołki montażowe.

3. W zaznaczonych miejscach nawiercić 4 otwory montażowe Ø5mm, a następnie umieścić
w nich 4 kołki montażowe (rys. 3).

4. Za pomocą 4 wkrętów montażowych przymocować daszek ochronny do ściany.

5. Podłączyć do kasety zewnętrznej 4 żyły przewodu biegnącego do monitora.

6. Umieścić kasetę zewnętrzną w zamocowanym uprzednio do ściany daszku ochronnym
wykorzystując otwór do zaczepienia daszku oraz przykręcić dwie dolne śruby mocujące

(rys. 3).

5

Sposób montażu natynkowego kasety zewnętrznej pokazany jest na rys. 3:

Rys. 3. Montaż kasety zewnętrznej.

UWAGA!

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie
jest podłączone do zasilania. Nie przestrzeganie powyższego zalecenia może doprowa­dzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urzą­dzenia należy uprzednio odłączyć zasilanie!

2.1. INSTALACJA WIZYTOWNIKA

W celu umieszczenie etykiety z nazwą lokalu należy zdemontować zaślepkę wizytownika, de­likatnie podważając zaślepkę wizytownika w wyciętym do tego miejscu używając śrubokrętu.
Po umieszczeniu nazwy lokalu umieszczamy zaślepkę w odwrotny sposób do jej demontażu.

6

Rys. 4.

3. SCHEMAT POŁĄCZEŃ

*Element

**

**

W zależności od wersji kasety (liczby lokatorów), dostępna jest różna liczba gniazd przyłą­czeniowych J1, J2, J3, J4 w tylnej części kasety (np. wersja 2-lokatorska VDA-62C5 posiada 2
gniazda: J2 oraz J3). Przykładowy schemat połączeń kasety 4-lokatorskiej VDA-64C5 z kom-

patybilnymi monitorami oraz ryglem elektromagnetycznym pokazano na rys. 5.

12-15V DC

12V DC

Opis zacisków kasety:

4. VIDEO

3. GND

2. AUDIO

1. VCC

Opis zacisków MONITORA:

1. VCC

2. AUDIO

3. GND

4. AUDIO

Monitor

12-15V DC

4
3
2

Kaseta zewnętrzna

1

*

Rygiel

*

*

EXIT

4

4

4

3

3

3

2

2

2

1

1

1

Monitor

Przycisk

wyjścia

12-15V DC12-15V DC

*

Monitor Monitor

12-15V DC

wyposażenia dodatkowego, nie wchodzi w skład zestawu.

Rys. 5. Schemat połączeń

**

7

Opis zacisków

*Element wyposażenia dodatkowego, nie wchodzi w skład zestawu.

kasety:

4. VIDEO

3. GND

2. AUDIO

1. VCC

Rygiel

*

*

Kaseta zewnętrzna

Opis zacisków
MONITORA:

1. VCC

2. AUDIO

3. GND

4. AUDIO

Monitor

Monitor

4
3
2
1

EXIT

4

4

4

3

3

3

2

2

2

1

1

1

Przycisk

wyjścia

*

*

Monitor

Monitor

*

*

Rys. 6. Schemat podłączeń z wykorzystaniem jednego zasilacza (12V 5A z funkcją regulacji napięcia)

8

UWAGI

1. Sterowanie bramą wjazdową realizowane jest za pomocą przekaźnika, którego styki
N.O./ N.C. wyprowadzone są na złącze LOCK OUTPUT monitora.

2. Wszelkie przewody energetyczne i telekomunikacyjne, będące w bezpośrednim kontak­cie z przewodami łączącymi kasetę zewnętrzną z monitorem mogą wpłynąć niekorzyst­nie na działanie całego zestawu.

3. W celu prawidłowej pracy zestawu składającego się z monitora, kasety i urządzeń do­datkowych (rygiel, automat bramy wjazdowej) działał poprawnie, do kasety zewnętrznej
musi być podłączone osobne źródło zasilania.

UWAGA

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem
2 x 0.75mm, podobnie w przypadku połączenia z opcjonalnym automatem bramy wjazdo­wej. Optymalnym rozwiązaniem będzie użycie jednego 4-żyłowego przewodu łączącego
monitor z kasetą zewnętrzną, jednego 2-żyłowego przewodu łączącego kasetę zewnętrzną
z ryglem elektromagnetycznym oraz jednego 2-żyłowego przewodu łączącego monitor z
automatem bramy wjazdowej. Jeżeli użytkownik posiada inne przewody połączeniowe niż
zalecane to do puszcza się ich zastosowanie, niemniej należy dokonać próbnego podłącze­nia zestawu celem sprawdzenia poprawności jego działania.

Odległość między urządzeniami Rodzaj przewodu

Kaseta zewnętrzna -

monitor

0 - 30m 4x0.5mm

30m - 50m 4x0.75mm

4. PROGRAMOWANIE

Urządzenie umożliwia dodanie breloków użytkownika, których zbliżenie przed czytnikiem
umożliwia zwolnienie rygla. Zestaw zawiera dwa breloki, które należy dodać jako breloki MA­STER, pierwsza z nich zostanie brelokiem DODAJ, druga zaś USUŃ.

2

2

4.1. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW
W celu dodania breloków MASTER, należy:

- wywołać jednostkę wewnętrzną (monitor), oraz odblokować rygiel z pozycji monitora,

- po odblokowaniu naciskamy i przytrzymujemy przycisk wywołania na module zewnętrz-

nym (kasecie), na okres ok. 5 sekund, wejście w tryb programowania zostanie zasygnalizo­wane miganiem „logo czytnika kart”,

- przykładamy do czytnika pierwszy brelok który automatycznie zostaje brelokiem DODAJ,

- drugi przyłożony brelok zostaje brelokiem USUŃ, „logo czytnika kart” przestaje migać.

- czytnik przechodzi w tryb czuwania.

UWAGA

Nie można usunąć breloków MASTER, należy zastąpić je nowo dodanymi brelokami MA-
STER (punkt 4.1.)

9

4.2. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW

1. W trybie czuwania przesuń brelok DODAJ trzy razy w okresie 15 sekund. Wejście w tryb
programowania zostanie zasygnalizowane miganiem „logo czytnika kart” na przednim
panelu urządzenia.

2. Przesuwamy kolejno breloki użytkowników które mają zostać zaprogramowane, gdy bre­lok jest przesuwany przed czytnikiem, brzęczyk wyemituje monit BI BI, wskazujący, że
brelok użytkownika został dodany.

3. Gdy wszystkie breloki użytkowników zostaną dodane, wystarczy przyłożyć główną brelok

DODAJ do czytnika, aby zakończyć operację dodawania.

4.3. USUWANIE BRELOKÓW UŻYTKOWNIKÓW

1. W trybie czuwania przesuń brelok USUŃ trzy razy w okresie 15 sekund. Wejście w tryb
programowania zostanie zasygnalizowane miganiem „logo czytnika kart” na przednim
panelu urządzenia.

2. Przesuwamy kolejno breloki użytkowników które mają zostać usunięte, gdy brelok jest
przesuwany przed czytnikiem, brzęczyk wyemituje monit BI BI, wskazujący, że brelok
użytkownika został usunięty.

3. Gdy wszystkie breloki użytkowników zostaną usunięte, wystarczy przyłożyć główną bre­lok USUŃ do czytnika, aby zakończyć operację usuwania.

CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU

W wypadku zabrudzenia oka kamery należy ją czyścić wyłącznie miękką, lekko wilgotną
szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych do mycia ele-

mentów z tworzyw sztucz nych.

5. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12-15V DC
Ilość przewodów łączących 4 (dla każdego z lokali)
Ilość obsługiwanych lokali 1-4
Pobór mocy kasety zewnętrznej (czuwanie / praca) 1,5W/ 3,6W
Rozdzielczość obrazu 1080P
Kąt widzenia kamery w poziomie / pionie ok. 110º / ok. 60º
Typ przetwornika kamery CMOS 1/3''
Ilość obsługiwanych wyjść 1
Rodzaje wyjść Wyjście 1: przekaźnik N.C. & N.O. 1A/ 24VDC
Czas aktywacji rygla 1-10 sekund (zależne od monitora)
Materiał obudowy Stop aluminium
Sposób montażu kasety zewn. Natynkowy
Oświetlenie nocne 5 diod LED (światło podczerwone), z cz. zmierzchowym
Czytnik breloków zbliżeniowych Tak
Maks. moc promieniowania <5mW
Częstotliwość pracy 13,56MHz
Daszek ochronny Tak
Współczynnik ochrony IP65
Temperaturowy zakres pracy kasety -18ºC ~ +40ºC
Wymiary kasety zewn. (W x SZ x G) 145 x 70 x 42 mm
Waga netto kasety 250 g

10

KARTA GWARANCYJNA

nazwa wyrobu: WIDEODOMOFONOWE

KASETY ZEWNĘTRZNE

model:

data sprzedaży .......................................................

VDA-63C5VDA-62C5VDA-61C5 VDA-64C5

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).

2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja
obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.

3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny
z akceptacją warunków niniejszej Gwarancji.

4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą
usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).

5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym
zakup (paragon skalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.

6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument
sprzedaży (paragon skalny, faktura VAT).

7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konguracja,
optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

• akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kablami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są

dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,

• uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także

stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,

• uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą,

unieruchomienie Produktu w opakowaniu itp.),

• uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,

• uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej,

podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

• Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

9. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w
rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/lub defektami produkcyjnymi.

10. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

• Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

• prawidłowo wypełnionym Formularzem zgłoszenia naprawy

• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

11. Otwieranie urządzenia bez wyraźnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia
Gwarancji.

12. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje
odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).

13. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.

14. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może
ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu
do Serwisu

15. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.

16. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

• jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,

• uległ uszkodzeniu ewidentnie z winy Nabywcy,

• ma zerwaną plombę,

• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług
Napraw Odpłatnych.

17. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,

• Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

• naprawa może spowodować nadmierne koszty po stronie Serwisu.

18. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

• przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części

zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

• podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

19. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

20. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

21. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać
Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

22. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

• po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w

jakikolwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

• każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić

stosowny protokół.

23. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.
Przemysłowa 35a
84-200 Wejherowo
pon. - pt. 08:00 - 17:00
e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć
szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.
W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub rmy zajmującej się
recyklingiem odpadów. nr rej. BDO 000015700
Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego
i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl

11

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - kaseta

zewnętrzna: VDA-61C5 ,VDA-62C5, VDA-63C5 i VDA-64C5 - są zgodne z dyrektywą

2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adre-

sem internetowym: www.eura-tech.eu

EURA-TECH Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością rmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!

Firma Eura-Tech Sp. z o.o. zastrzega sobie prawo do zmiany parametrów technicznych i modykacji instrukcji obsługi bez powiadamiania.

Jednocześnie informuje, że najaktualniejsza wersja instrukcji znajduje się na stronie Internetowej www.eura-tech.eu na podstronie danego produktu.

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

2024/04
