EURA VDA-91A3 User guide

WIDEODOMOFONOWE

KASETY ZEWNĘTRZNE

VDA-91A3

1

VDA-93A3

3

2

1

VDA-92A3

2

1

VDA-94A3

4

3

2

1

Instrukcja obsługi

SPIS TREŚCI

1. CHARAKTERYSTYKA URZĄDZEŃ ..................................................................... 4

2. INSTALACJA ........................................................................................................... 5

3. SCHEMAT POŁĄCZEŃ ...........................................................................................7

4. PROGRAMOWANIE ............................................................................................8

4.1. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW ........................................ 8

4.2. USUWANIE BRELOKÓW UŻYTKOWNIKÓW .......................................... 8

5. SPECYFIKACJA TECHNICZNA .............................................................................9

UWAGI WSTĘPNE

Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się
z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem
jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia.

Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem
posiadania przez montażystę podstawowej wiedzy z zakresu elektrotechniki
i używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu
urządzenia przez wykwalikowany personel.

Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego
montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw
i modykacji.

3

1. CHARAKTERYSTYKA URZĄDZEŃ

Kasety zewnętrzne:

- VDA-91A3 - jednorodzinna,

- VDA-92A3 - dwurodzinna,

- VDA-93A3 - trójrodzinna,

- VDA-94A3 - czterorodzinna,

kompatybilne są z 4-żyłowymi monitorami z systemu Eura Connect.

Uwaga:

W przypadku monitorów VDA-40A3 należy sprawdzić kompatybilność, kasety
wspierają monitory wyprodukowane po 1 stycznia 2020 r. Informację tą odczytać
można z nr seryjnego - pierwsze dwie cyfry to rok, a kolejne to miesiąc produkcji
urządzenia. Numer seryjny rozpoczynający się od liczby 2001xxxxxx oznacza,
że urządzenie została wyprodukowane w styczni 2020 roku.

Wszystkie kasety wyposażone są w kolorową kamerę z przetwornikiem CMOS,
pracującą w rozdzielczości 500TVL oraz w czytnik breloków zbliżeniowych i
przeznaczone są do montażu natynkowego. Panele kaset zewnętrznych VDA­91A3, VDA-92A3, VDA-93A3 i VDA-94A3 wykonane są z aluminium. różnią się
między sobą ilością obsługiwanych lokali (ilością przycisków wywołania na
przednim panelu):
VDA-91A3 – kaseta zewnętrzna do obsługi 1 lokalu,
VDA-92A3 – kaseta zewnętrzna do obsługi 2 lokali,
VDA-93A3 – kaseta zewnętrzna do obsługi 3 lokali,
VDA-94A3 – kaseta zewnętrzna do obsługi 4 lokali.

Daszek ochronny

Kamera
Oświetlenie

nocne LED
(diody IR)

Głośnik

4

3

2

Przyciski
wywołania






lokatora (1/2/3/4)

1

Mikrofon

Gniazda

do podłączenia

monitorów

Gniazdo
przycisku
wyjściowego

Gniazdo
zasilania 12V DC

Gniazdo rygla
12V DC
(elektrozaczepu)

Czytnik kluczy zbliżeniowych

4

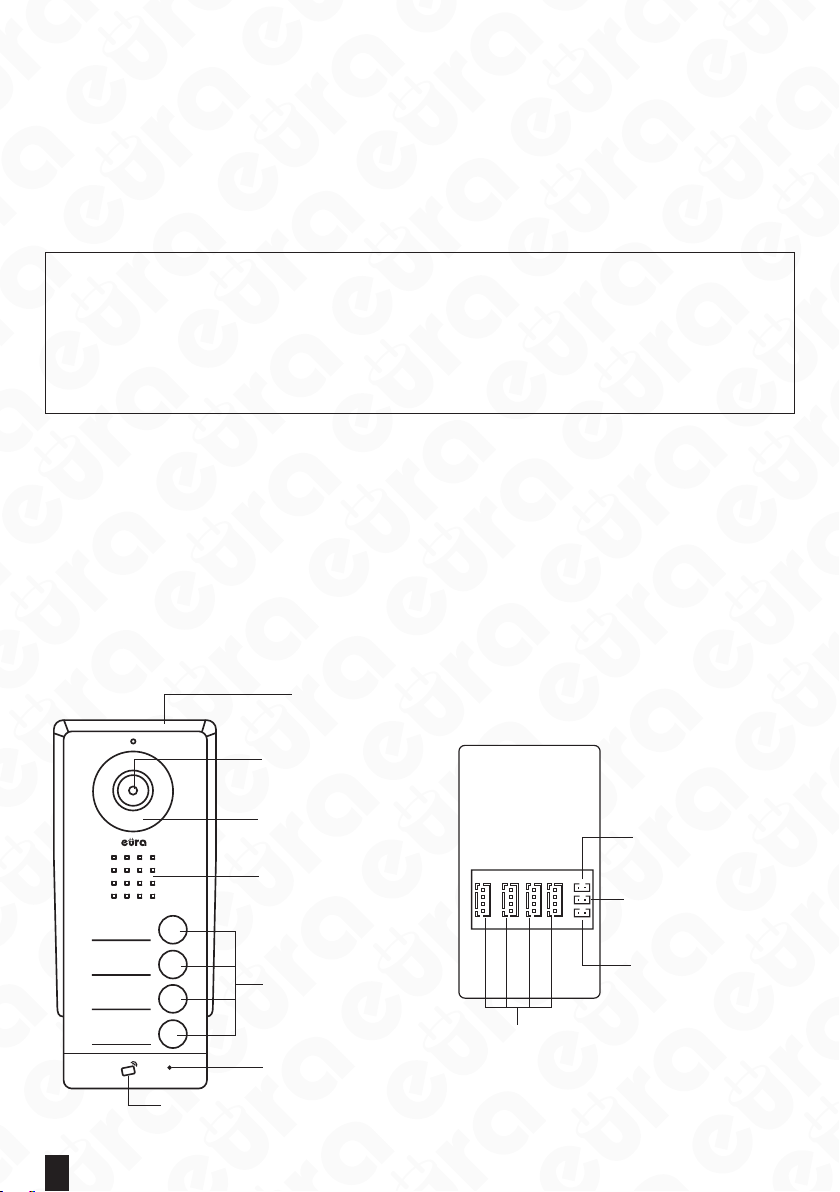

Rys. 1. Budowa zewnętrzna kasety VDA-94A3, obsługującej 4 lokatorów.

2. INSTALACJA

Kaseta zewnętrzna jest fabrycznie przystosowana do montażu natynkowego.

Uwagi praktyczne dotyczące montażu kasety zewnętrznej

Należy unikać miejsc, w których obiektyw kamery narażony jest na bezpośrednie,
pro stopadłe działanie promieni światła (słońce, reektory, oświetlenie uliczne)
gdyż może to spowodować jej nieprawidłowa pracę i bardzo znaczne osłabienie
widoczności.

UWAGA!

Właściwe umiejscowienie zewnętrznego modułu kamery decyduje o komforcie pracy z
urządzeniem. Stąd zaleca się przed wykonaniem otworów montażowych doświadczalne
dobranie miejsca montażu modułu zewnętrznego. W tym celu należy najpierw
zainstalować monitor i połączyć go elektrycznie z kasetą zewnętrzną. Na czas prób
monitor powinna przytrzymać inna osoba. Kolejno należy podłączyć urządzenie do sieci
230V/50Hz poprzez zasilacz i przystąpić do wyboru właściwego miejsca montażu modułu
kamery. Osoba przytrzymująca kasetę zewnętrzną winna zasymulować normalne
zadziałanie urządzenia tj. poprzez naciśnięcie przycisku, wywołać drugą osobę znajdującą
się przy monitorze. W tym czasie osoba przy monitorze winna obserwować pole widzenia
kamery. Osoba przytrzymująca moduł kamery, na podstawie sugestii swojego rozmówcy,
musi ustawić ją w położeniu optymalnym. Położenie to należy zaznaczyć i dopiero wtedy
przystąpić do wykonania otworów montażowych, po uprzednim wyłączeniu zasilania.

O

50

150-160 cm

50 cm

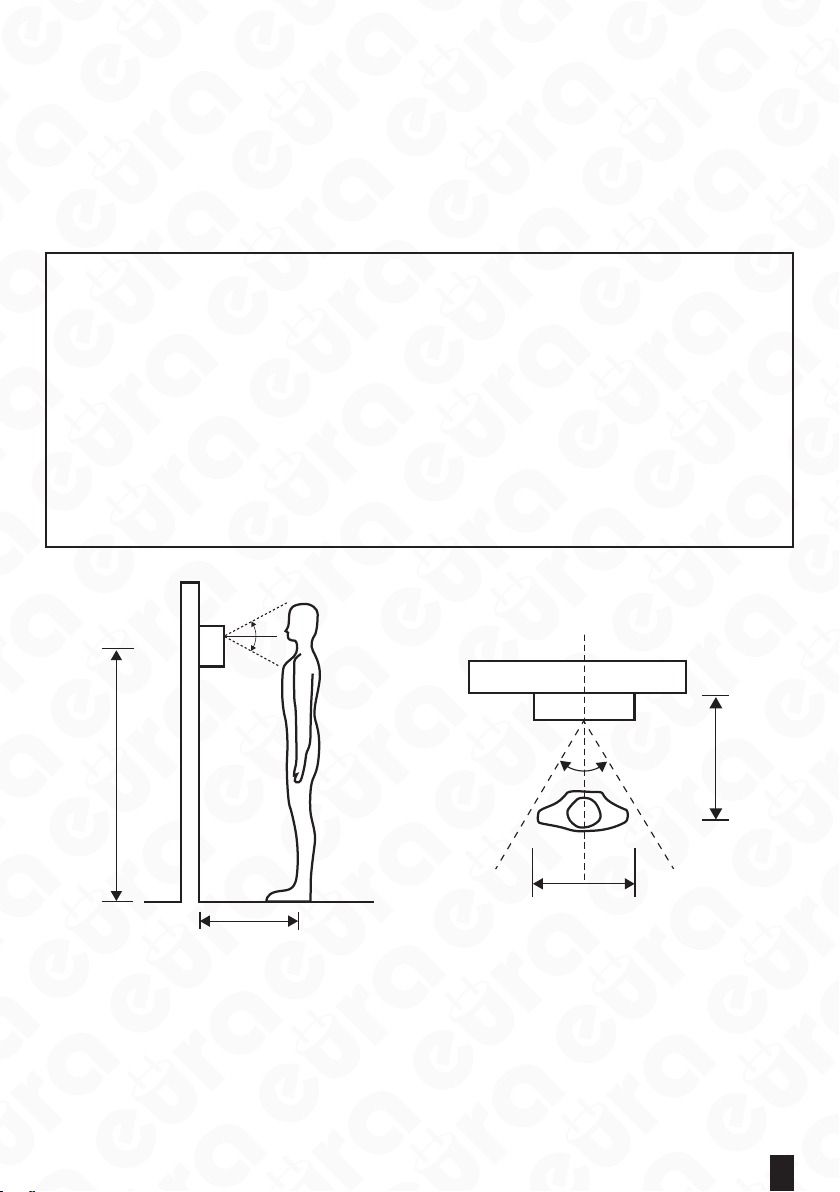

Rys. 2. Kąty widzenia kamer kaset zewnętrznych.

50 cm

60

O

50 cm

5

Sposób montażu:

1. Odkręcić dolną śrubę mocującą i oddzielić kasetę od daszka ochronnego.

2. Poprzez 4 otwory w daszku ochronnym odznaczyć na ścianie miejsca na kołki montażowe.

3. W zaznaczonych miejscach nawiercić 4 otwory montażowe Ø5mm, a następnie umieścić
w nich 4 kołki montażowe (rys. 3a).

4. Za pomocą 4 wkrętów montażowych przymocować daszek ochronny do ściany.

5. Podłączyć do kasety zewnętrznej 4 żyły przewodu biegnącego do monitora.

6. Umieścić kasetę zewnętrzną w zamocowanym uprzednio do ściany daszku ochronnym
wykorzystując otwór do zaczepienia daszku oraz przykręcić dolną śrubę mocującą (rys.

3b).

Sposób montażu natynkowego kasety zewnętrznej pokazany jest na rys. 3:

a

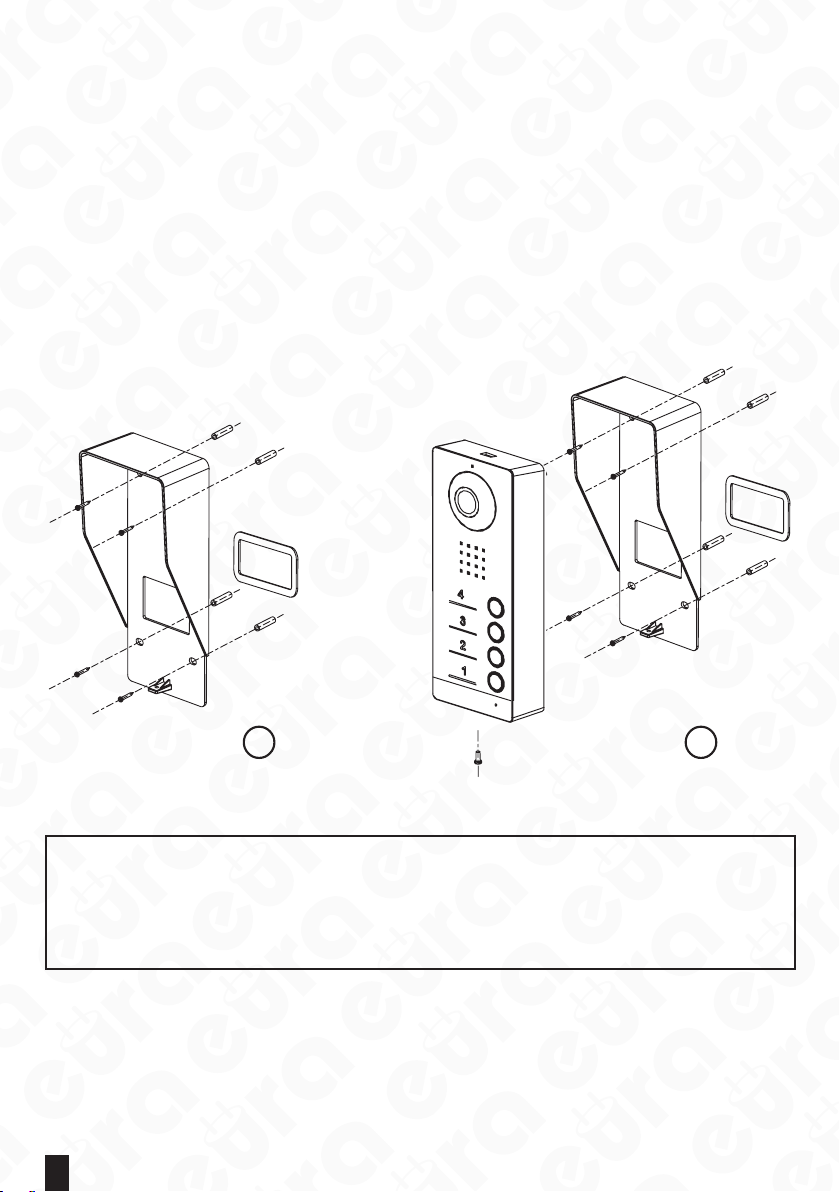

Rys. 3. Montaż kasety zewnętrznej.

b

UWAGA!

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urzą­dzenie jest podłączone do zasilania. Nie przestrzeganie powyższego zalecenia
może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu,
czy demontażu urządzenia należy uprzednio odłączyć zasilanie!

6

3. SCHEMAT POŁĄCZEŃ

1 brązowy

1

2

3

4

W zależności od wersji kasety (liczby lokatorów), dostępna jest różna liczba gniazd
przyłączeniowych P1, P2, P3, P4 w tylnej części kasety (np. wersja 2-lokatorska
VDA-92A3 posiada 2 gniazda: P1 oraz P2). Przykładowy schemat połączeń kasety
4-lokatorskiej VDA-94A3 z kompatybilnymi monitorami oraz ryglem elektroma­gnetycznym pokazano na rys. 4.

2 zielony

3 czarny

3 czarny

4 niebieski

4 niebieski

1234

56 78

12V DC

AC 100-240V
50HZ/ 60HZ

Automat
bramowy

1 brązowy

2 zielony

1234

1234

1234

56 78

56 78

56 78

12V DC

AC 100-240V
50HZ/ 60HZ

2 zielony

3 czarny

Kaseta
zewnętrzna

1. Audio

2. GND

3. Video

4. 12V

4 niebieski

Przycisk

wyjściowy

AC 100-240V
50Hz/ 60Hz

1
2
3
4

12V DC

Elektrozaczep

12V DC (rygiel)

7

Automat
bramowy

1 brązowy

2 zielony

3 czarny

4 niebieski

12V DC

AC 100-240V
50HZ/ 60HZ

Automat
bramowy

1 brązowy

12V DC

Zaciski monitor:

AC 100-240V
50HZ/ 60HZ

Automat

bramowy

1. Audio (brązowy)

2. GND (zielony)

3. Video (czarny)

4. 12V (niebieski)
5-6. Wyjście dla elektrozaczepu (rygla)
(Nieobsługiwane przy zastosowaniu kasety VDA-91A3,
VDA-92A3, VDA-93A3 i VDA-94A3.
7-8. Przekaźnik N.O. (podłączenie bramy wjazdowej)

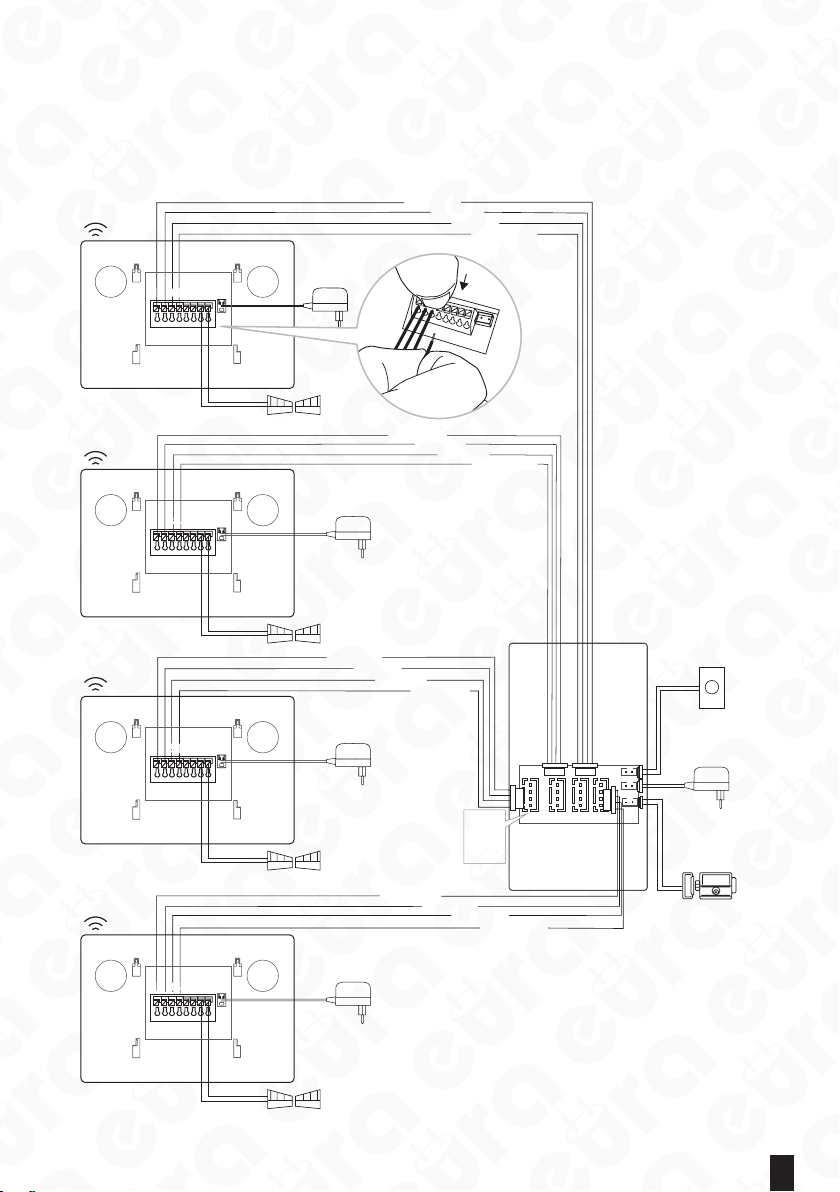

Rys. 4. Schemat połączeń

UWAGI

1. Sterowanie bramą wjazdową realizowane jest za pomocą przekaźnika, którego
styki N.O. (normalnie otwarte) wyprowadzone są na zaciski 7 i 8 monitora.

2. Wszelkie przewody energetyczne i telekomunikacyjne, będące w bezpośred­nim kontakcie z przewodami łączącymi kasetę zewnętrzną z monitorem mogą
wpłynąć niekorzystnie na działanie całego zestawu.

3. Aby zestaw składajacy się z monitora, kasety i urządzeń dodatkowych (rygiel,
automat bramy wjazdowej) działał poprawnie, do kasety zewnętrznej musi być
podłączone osobne źródło zasilania.

UWAGA

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone prze­wodem 2 x 0.75mm, podobnie w przypadku połączenia z opcjonalnym automatem
bramy wjazdowej. Optymalnym rozwiązaniem będzie użycie jednego 4-żyłowego
przewodu łączącego monitor z kasetą zewnętrzną, jednego 2-żyłowego przewo­du łączącego kasetę zewnętrzną z ryglem elektromagnetycznym oraz jednego
2-żyłowego przewodu łączącego monitor z automatem bramy wjazdowej. Jeżeli
użytkownik posiada inne przewody połączeniowe niż zalecane to do puszcza się
ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem
sprawdzenia poprawności jego działania.

Odległość między urządzeniami Rodzaj przewodu

Kaseta zewnętrzna -

monitor

0 - 50m 4x0.5mm

50m - 100m 4x0.75mm

2

2

4. PROGRAMOWANIE

4.1. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW

Urządzenie umożliwia dodanie breloków użytkownika, których zbliżenie przed
czytnikiem umożliwia zwol nienie rygla. Zestaw zawiera dwa breloki administratora:
brelok dodawania (Add Card) i brelok usuwania (Delete Card) oraz 5 breloków użyt­kowników. Aby dodać brelok użytkownika należy w trybie standardo wej pracy urzą­dzenia przeciągnąć brelok dodawania (Add Card) przed czytnikiem do momentu po­jawienia się sygnału akustycznego. Następnie należy przeciągnąć przed czytnikiem
nowy brelok użytkownika, po czym ponownie przeciągnąć brelok dodawania (Add
Card) - pojawienie się sygnału akustycznego zatwier dzi pomyślne dodanie breloka.

4.2. USUWANIE BRELOKÓW UŻYTKOWNIKÓW

Aby usunąć brelok użytkownika należy w trybie standardowej pracy urządzenia
przeciągnąć brelok usu wania (Delete Card) przed czytnikiem aż do momentu poja­wienia się sygnału akustycznego. Następnie należy przeciągnąć przed czytnikiem
brelok użytkownika, który chcemy usunąć z pamięci po czym po nownie przecią­gnąć brelok usuwania (Delete Card) - pojawienie się sygnału akustycznego za­twierdzi po myślne usunięcie breloka.

8

CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW
ZESTAWU

W wypadku zabrudzenia oka kamery należy ją czyścić wyłącznie miękką, lekko wil­gotną szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych
do mycia elementów z tworzyw sztucz nych.

5. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12 V DC

Parametry sygnału wideo 1Vp-p 75 Ohm CCIR

Ilość przewodów łączących 4 (dla każdego z lokali)

Ilość obsługiwanych lokali 1 - 4

Pobór mocy kasety zewnętrznej (czuwanie / praca) 1,2W/ 6W

Rozdzielczość obrazu 500 TVL

Kąt widzenia kamery w poziomie / pionie ok. 60º / ok. 50º

Typ przetwornika kamery CMOS 1/4''

Ilość obsługiwanych wyjść 1

Rodzaje wyjść 12V DC 350mA

Czas aktywacji rygla 1 s / 5 s (sterowanie czytnik RFID) lub 3 s (sterowanie monitor)

Materiał obudowy Stop aluminium

Sposób montażu kasety zewn. Natynkowy

Oświetlenie nocne 6 diod LED (światło podczerwone), z cz. zmierzchowym

Czytnik breloków zbliżeniowych Tak

Maks. moc promieniowania <5mW

Częstotliwość pracy 125kHz (UNIQUE)

Daszek ochronny Tak

Współczynnik ochrony IP44

Temperaturowy zakres pracy kasety -18ºC ~ +40ºC

Wymiary kasety zewn. (W x SZ x G) 198 x 82 x 52 mm

Waga netto kasety ok. 500 g

9

KARTA GWARANCYJNA

nazwa wyrobu: WIDEODOMOFONOWE

KASETY ZEWNĘTRZNE

model:

VDA-91A3
VDA-93A3

VDA-92A3
VDA-94A3

data sprzedaży .......................................................

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).

2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja
obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.

3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny
z akceptacją warunków niniejszej Gwarancji.

4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą
usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).

5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym
zakup (paragon skalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.

6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument
sprzedaży (paragon skalny, faktura VAT).

7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konguracja,
optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

• akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kablami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są

dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,

• uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także

stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,

• uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą,

unieruchomienie Produktu w opakowaniu itp.),

• uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,

• uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej,

podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

• Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

9. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w
rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/lub defektami produkcyjnymi.

10. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

• Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

• prawidłowo wypełnionym Formularzem zgłoszenia naprawy

• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

11. Otwieranie urządzenia bez wyraźnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia
Gwarancji.

12. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje
odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).

13. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.

14. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może
ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu
do Serwisu

15. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.

16. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

• jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,

• uległ uszkodzeniu ewidentnie z winy Nabywcy,

• ma zerwaną plombę,

• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług
Napraw Odpłatnych.

17. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,

• Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

• naprawa może spowodować nadmierne koszty po stronie Serwisu.

18. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

• przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części

zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

• podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

19. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

20. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

21. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać
Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

22. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

• po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w

jakikolwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

• każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić

stosowny protokół.

23. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.
Przemysłowa 35a
84-200 Wejherowo
pon. - pt. 08:00 - 17:00
e-mail: [email protected]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć
szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.
W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub rmy zajmującej się
recyklingiem odpadów. nr rej. BDO 000015700
Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego
i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl

10

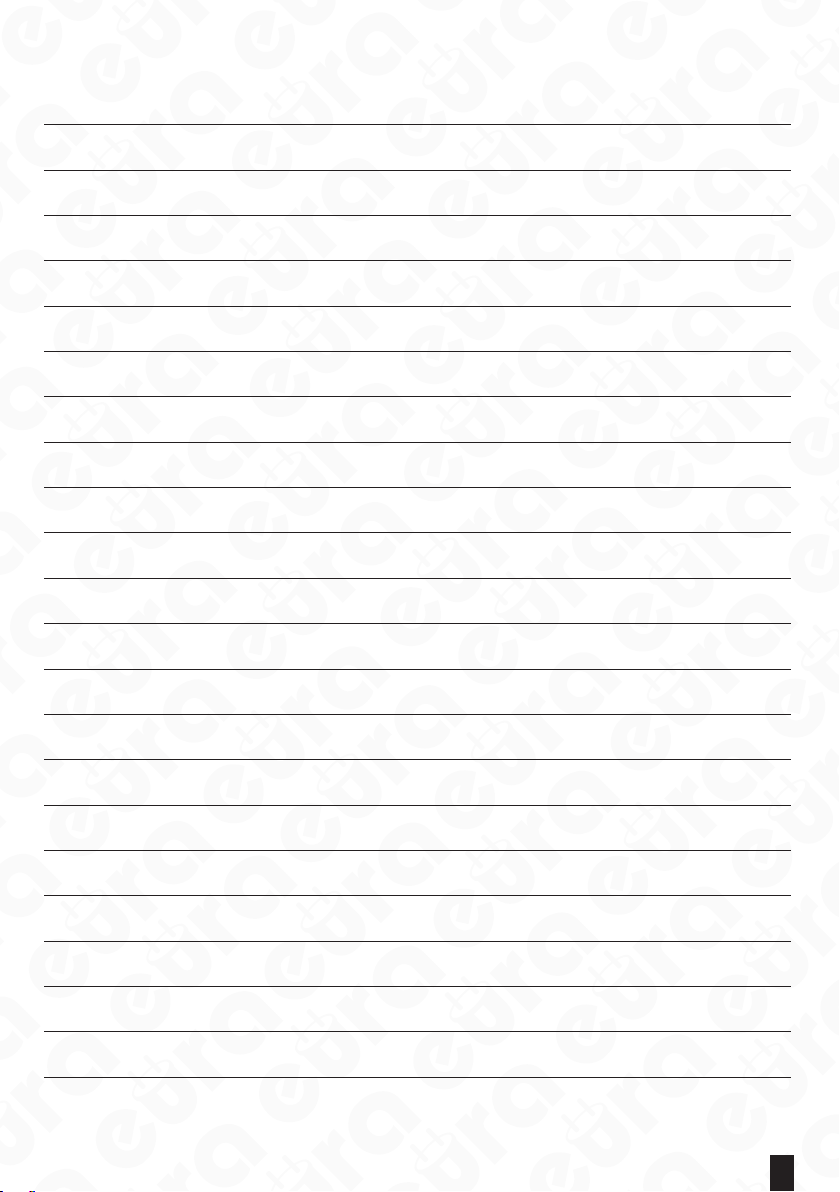

ADNOTACJE O PRZEBIEGU EWENTUALNYCH NAPRAW

11

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - kaseta

zewnętrzna: VDA-91A3, VDA-92A3, VDA-93A3 i VDA-94A3 - są zgodne

z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod nastę-

pującym adresem internetowym: www.eura-tech.eu

EURA-TECH Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością rmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!

Firma Eura-Tech Sp. z o.o. zastrzega sobie prawo do zmiany parametrów technicznych i modykacji instrukcji obsługi bez powiadamiania.

Jednocześnie informuje, że najaktualniejsza wersja instrukcji znajduje się na stronie Internetowej www.eura-tech.eu na podstronie danego produktu.

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

2020/03
