Page 1

MONITOR

DO WIDEODOMOFONU

VDA-86A3

Instrukcja obsługi oraz

karta gwarancyjna

Page 2

SPIS TREŚCI

1. CHARAKTERYSTYKA MONITORA ................................................................................................................ 3

2. BUDOWA MONITORA .................................................................................................................................... 3

3. INSTALACJA MONITORA ................................................................................................................................ 4

4. SCHEMAT POŁĄCZENIA PRZEWODÓW ....................................................................................................... 5

5. OBSŁUGA MONITORA ....................................................................................................................................7

5.1. PROWADZENIE ROZMOWY ....................................................................................................................7

5.2. PODGLĄD OBRAZU ..................................................................................................................................8

6. TRYB GOTOWOŚCI .......................................................................................................................................... 8

6.1. TRYB ZEGARA ........................................................................................................................................... 8

6.2. TRYB RAMKI CYFROWEJ ........................................................................................................................ 9

7. OPCJE MENU .................................................................................................................................................. 10

7.1. USTAWIENIA............................................................................................................................................ 10

7.1.1. CZAS ..................................................................................................................................................11

7.1.2. SIEĆ ................................................................................................................................................... 11

7.1.3. RAMKA CYFROWA ..........................................................................................................................11

7.2. POŁĄCZENIE WEWNĘTRZNE (INTERKOM) .........................................................................................12

7.3. URZĄDZENIA ...........................................................................................................................................13

7.3.1. KAMERA .......................................................................................................................................... 14

7.4. DZIENNIK .................................................................................................................................................15

8. USTAWIENIE HARMONOGRAMU NAGRYWANIA (DVR) ......................................................................... 16

9. INSTRUKCJA PODŁĄCZENIA CZUJKI ALARMOWEJ ................................................................................... 16

10. ZALECANE OKABLOWANIE ..........................................................................................................................17

11. PAROWANIE Z APLIKACJĄ TUYA SMART .................................................................................................. 18

11.1. INSTALACJA APLIKACJI ......................................................................................................................... 18

11.3. TRYB KABLOWY ...................................................................................................................................20

12. SPECYFIKACJA TECHNICZNA ....................................................................................................................... 22

KARTA GWARANCYJNA ....................................................................................................................................23

OGÓLNE ZASADY BEZPIECZNEGO UŻYTKOWANIA PRODUKTU

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalikowany personel. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modykacji.

Pamiętaj, aby:

- użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,

- nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,

- nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,

- czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte (można do tego wykorzystać zwil-

żoną szmatkę, ale po jej użyciu odczekać do całkowitego przeschnięcia obudowy)

- nie dokonywać samodzielnych modykacji i napraw.

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. pr zyciski dzwonkowe, kasety zewnętrzne wideodomofonów, kamery itp.). Informacje o wspó łczynniku wnikania zawarte są w specykacji technicznej urządzenia.

Page 3

1. CHARAKTERYSTYKA MONITORA

Uchwyty ramk

Monitor VDA-86A3 z 10” dotykowym ekranem, umożliwia zapis obrazów lub rejestrację lmów na karcie micro SD o maks. pojemności 128GB. Sygnał wideo w technologii AHD pozwala na pracę monitora w rozdzielczości 1024x 600 dpi zapewniając najwyższą jakość obrazu. Urządzenie posiada wbudowany moduł WiFi umożliwiający obsługę urządzenia za pomocą aplikacji Tuya dostępnej na platformy Android i iOS. Po naciśnięciu przycisku wywołania na kasecie zewnętrznej, następuje równoległe wywołanie monitora oraz smartfona wyposażonego w aplikację mobilną, dzięki której możliwe jest odbieranie połączeń, sterowanie ryglem elektromagnetycznym i automatem bramowym, wykonywanie zdjęć oraz rejestrowanie lmów w trakcie trwania połączenia

2. BUDOWA MONITORA

Budowa monitora VDA-86A3 jest pokazana na rys. 1.

Mikrofon

Wyświetlacz

Gniazdo karty micro SD

mocujące

ę montażową

Głośniki

Rys. 1. Budowa monitora

Page 4

4 5

6 7

3 11

8 9

Gniazdo podłączeniowe CAM2 (Strefa 2) Gniazdo podłączeniowe DOOR2 dla Kasety zewnętrznej 2 Gniazdo podłączeniowe OUT, wyjście do kolejnego monitora Slave (podrzędny) Gniazdo podłączeniowe rygla (12V DC) Gniazdo zasilania 12V DC Gniazdo podłączeniowe napędu bramy (styk N.O.) Gniazdo podłączeniowe CAM1 (Strefa 1) Gniazdo podłączeniowe LAN (przejściówką dołączona do zestawu) Gniazdo podłączeniowe DOOR1 dla Kasety zewnętrznej 1 Gniazdo TV (sygnał analogowy)

Gniazdo podłączeniowe DOOR2 dla Kasety zewnętrznej 1

UWAGA

Monitor można połączyć z kolejnymi monitorami i korzystać z funkcji interkomu, dwiema kasetami zewnętrznymi oraz dwoma kamerami. Ponadto urządzenie posiada funkcje wykrywania ruchu i aktywacji alarmu (po podłączeniu zewnętrznej czujki ruchu). Wszystkie opcje monitora domyślnie ustawione są jako aktywne.

3. INSTALACJA MONITORA

W celu instalacji monitora należy kolejno:

1. Do ściany należy przykręcić dołączoną do zestawu ramkę montażową w sposób zapewniający łatwe i estetyczne doprowadzenie przewodu łączącego zestaw i przewodu zasilającego. Standardowa wysokość, na jakiej powinien znajdować się środek ekranu monitora po zawieszeniu na ramce wynosi ok. 145 cm, niemniej jego położenie można dostosować do indywidualnych potrzeb użytkowników.

UWAGA

Zaleca sie przykręcenie ramki montażowej monitora do wcześniej osadzonej puszki podtynkowej Ø 60 mm. Źle zamontowana ramka montażowa może mieć negatywny wpływ na prawidłowe działania ekranu dotykowego. Należy unikać siłowego zawieszania monitora na ramce.

Page 5

56-68mm

Elektrozaczep 12V DC (r

Rys. 2. Instalacja monitora VDA-86A3

2. Do zacisków łączeniowych znajdujących się na odwrocie monitora (rys. 2b) podłączamy poszczególne żyły przewodu wg schematu (rys. 3)

3. Do gniazda zasilania podłączamy wtyk zasilacza będącego na wyposażeniu zestawu.

4. Na tylnej części obudowy monitora znajdują się 4 otwory służące do wieszania monitora na ramce montażowej. Należy delikatnie powiesić monitor na ramce, zgodnie z kierunkiem oznaczonym strzałką na rys. 2c, tak aby wszystkie 4 uchwyty z ramki znalazły się w otworach obudowy.

5. Podłączyć dołączony zasilacz do sieci ~230V/50Hz (rys. 2d).

4. SCHEMAT POŁĄCZENIA PRZEWODÓW

4C 4C

CAM2

CAM1

ALARM

Rys. 3. Schemat poglądowy rozbudowy systemu.

Kaseta

zewnętrzna

DC12V 2A

AGVD

DC12V

iel)

*element wyposażenia dodatkowego

Rys. 4. Schemat połączeniowy z wykorzystaniem zasilaczy sieciowych

1. (A) Przewód audio

2. (G) Przewód uziemiający

3. (V) Przewód wideo

4. (D) Przewód zasilający

Przycisk wyjścia

(normalnie otwarty)

4C 4C

DC12V2A

Monitor

DC12V 2A

Automat bramowy

Page 6

Kaseta

Monitor

zewnętrzna

AGVD

1. (A) Przewód audio

2. (G) Przewód uziemiający

3. (V) Przewód wideo

4. (D) Przewód zasilający

DC12V 4A

DC12V

Elektrozaczep 12V DC (rygiel)

Przycisk wyjścia

(normalnie otwarty)

Monitor

Automat bramowy

element wyposażenia dodatkowego

Rys. 5. Schemat podłączenia z wykorzystaniem jednego zasilacza (12V 4,5A z funkcją regulacji napięcia)

Monitor MASTER

CAM2

1234

DOOR2

1234 1234

OUT

1234 1234

Electric

lock

Gate lock

CAM1

1234

DOOR1

/4

DC12V

Power supply

Ethernet cable

1234

element wyposażenia dodatkowego

12V DC

Adres Monitora: 1

Monitor SLAVE

Electric

lock

Gate lock

CAM1

CAM2

1234

DOOR2

OUT

DOOR1

/4

1234 1234

DC12V

Power supply

Ethernet cable

1234

12V DC

Kolejny monitor SLAVE

Adres Monitora: 2

Rys. 6. Schemat podłączenia monitora SLAVE

Kamera 2: Złącze CAM2

VIDEO GND

element wyposażenia dodatkowego

Electric

lock

Gate lock

CAM2

DOOR2

1234

DOOR1

1234

1234 1234

OUT

1234 1234

CAM1

/4

DC12V

Power supply

Ethernet cable

1234

12V DC

Kamera 1: Złącze CAM1

GND VIDEO

Rys. 7. Schemat podłączenia dodatkowych kamer

Page 7

5. OBSŁUGA MONITORA

5.1. PROWADZENIE ROZMOWY

Dzwonienie i wideodomofon:

• Gdy odwiedzający naciska przycisk dzwonka na jednostce zewnętrznej, zarówno jednostka wewnętrzna, jak i twój telefon komórkowy uruchomią dźwięk dzwonka i wyświetlą obraz w czasie rzeczywistym. Aby porozmawiać z odwiedzającym, dotknij przycisku

• Dotknij przycisku

• W celu przybliżenia/ oddalenia obrazu, użyj przycisków

• W celu zapisania obrazu z wideodomofonu/monitoringu, dotknij przycisku

ga włożenia karty SD).

• Jeśli chcesz zrobić zdjęcie, użyj przycisku

• Aby przekazać połączenie do innej jednostki wewnętrznej, należy podczas odebranej

rozmowy dotknąć przycisk

• Dodatkowo, dotknij przycisk , aby regulować głośność, jasność i kontrast.

, a następnie zakończ rozmowę, naciskając przycisk .

, wybrać wyjscie kóte ma zostać otwarte (np. furtka lub brama).

lub .

(wyma-

(również wymaga karty SD).

Rys. 8.

AHD1080P

Rys. 9

Page 8

5.2. PODGLĄD OBRAZU

owanie

Uruchamiając menu główne oraz wybierając opcje „Monitoring”, wyświetlą się nam cztery ikony odpowiadające: Wejście1, Wejście 2, Kamera 1, Kamera 2. Wybranie jednej z nich wyświetli obraz z danego wejścia, kamery.

AHD1080P

Rozmowa

Zakończenie rozmowy

Odblok

Oddalanie

Przybliżanie

Ustawienia parametrów obrazu

Zrzut ekranu

Nagrywanie

Rys. 10

Przekierowanie rozmowy

UWAGA

1. W przypadku kiedy aktywny jest tylko jeden kanał (np. wejście 1), ponowne kliknięcie przycisku monitorowania wyjdzie z trybu podglądu. Wymaga to jednak wyłączenie kanałów kamera 1, kamera 2, wejście 2. Jeżeli te kanały są aktywne bez podłączonego urządzenia, monitor wyświetli czarny obraz.

2. Podczas komunikacji głosowej ze stacją zewnętrzną w trybie podglądu, kiedy odwiedzający wciśnie przycisk wywołania, monitor zatrzyma tryb podglądu i przejdzie w tryb wywołania.

3. W trybie podglądu monitor nie nagrywa i nie robi zdjęć automatycznie, w razie potrzeby należy wykonać to ręcznie.

6. TRYB GOTOWOŚCI

W trybie gotowości na ekranie startowym wyświetlana jest aktualna godzina oraz data. Istnieje możliwość zamiany na tryb ramki cyfrowej.

6.1. TRYB ZEGARA

Tryb zegara podzielony jest na dwie części. Pierwsza: Godzina, data. Druga: Nagrane rozmowy, nagrane wiadomości, nagrania detekcji ruchu, nagrania alarmów.

Page 9

00 09

Niedziela

2023-01-01

Rys. 11

1. W trybie menu monitor powróci do trybu gotowości w ciągu 1 min. bez wykonania żadnej czynności (z wyjątkiem odtwarzania muzyki, wideo i zdjęć)

2. W trybie zegara, monitor wygasza się w ciągu 1 min. bez wykonania żadnej czynności.

3. Przy wygaszonym ekranie kliknij monitor, aby powrócić do trybu zegara (w przypadku kiedy tryb zegara jest włączony i kiedy ramka cyfrowa jest wyłączona).

4. Jeśli użytkownik ma nieodczytaną historię rozmów, detekcji ruchu, alarmów, wtedy na poszczególnych ikonach pojawia się symbol z ilością powiadomień.

5. W trybie zegara, użytkownik może bezpośrednio kliknąć na ikonę z powiadomieniem, w celu wyświetlenia treści powiadomienia.

6.2. TRYB RAMKI CYFROWEJ

Ramka cyfrowa wyświetla zdjęcia z karty SD w trybie gotowości.

UWAGA:

Jeśli funkcja ramki jest aktywna, należy dezaktywować funkcje detekcji ruchu ze stacji bramowych oraz dodatkowych kamer, w przeciwnym razie monitor nie będzie wyświetlał zdjęć.

Rys. 12

UWAGA

Przy włożeniu karty SD, monitor utworzy na niej folder „DigitalFrame”. Wszystkie zdjęcia jakie mają być wyświetlane w formie ramki cyfrowej muszą być umieszczone w tym folderze. Obsługiwane są tylko pliki jpg, png i gif oraz ich rozmiar nie powinna być większa niż 2 MPX.

Page 10

7. OPCJE MENU

2 3 4 5 6

W trybie gotowości kliknij ekran monitora, aby włączyć menu główne. W menu pojawią się następujące ikony.

Niedziela

00 09

Połączenie wew.

2023-01-01

No. 1

Ustawienia Urządzenia

Rys. 13

No. 2

Niezab.Chronić

Monitoring

Sieć Wideo zak.

7 8

Połączenie głosowe z dodatkowymi monitorami zainstalowanymi w systemie Włącz/ wyłącz wyciszenie dźwięku wywołania z kasety zewnętrznej Dziennik - miejsce zapisu wszystkich plików urządzenia Uruchomienie podglądu z podłączonych urządzeń Ustawienia sieci Ustawienia harmonogramu nagrywania (DVR) Ogólne ustawienia urządzenia Aktywacja/ Dezaktywacja alarmu dla Strefy 1 (czujnik ruchu podłączony do wejścia Cam1) Aktywacja/ Dezaktywacja alarmu dla Strefy 1 (czujnik ruchu podłączony do wejścia Cam2) Menu ustawień dla kaset i kamer zewnętrznych

W celu szybkiego powrotu do trybu gotowości wciśnij przycisk

7.1. USTAWIENIA

j. polski

Włącz

Wyłącz

Ustaw. Systemowe

Czas

Sieć

Ramka cyfrowa

Język

ID Urządzenia

Dźwięk klawiszy

Detekcja ludzi

Tryb administratora

Ustawienia fabryczne

Update software’u

Zrestartuj system

Formatowanie karty SD

Hasło Zmieniono

Wersja softwateT10-WIFI-V1.1230706

Rys. 14

Page 11

[Język] Wybór języka [ID Urządzenia] Oznacza numer ID danego monitora z zakresu od 1 do 6. Numer 1 usta-

wia się dla monitora głównego (Master), natomiast ID 2 do 6 dla kolejnych monitorów dodatkowych (Slave). System obsługuje do 6 monitorów.

[Dźwięk klawiszy] Włącz/ wyłącz dźwięk podczas naciskania ekranu urządzenia. [Detekcja ludzi] Wlącz/ wylacz funkcje detekcji osób na ekranie urządzenia podczas

podglądu lub wywołania z kasety zewnętrznej. [Tryb administratora] Dla włączonej funkcji Zegar, na ekranie trybu gotowości zo-

stanie wyświetlona data z zegarem. Przy wyłączonej funkcji Zegar monitor w trybie gotowości automatycznie sie wyłączy.

[Ustawienia fabryczne] Opcja odtwarzania dźwięku przy wciskaniu ikon na monitorze. [Update soware’u] Przy włączonym podglądzie w przypadku wystąpienia wykrycia

ruchu monitor uruchomi się i wyświetli nagrywany obraz. Przy wyłączonej opcji obraz nagrywa się w tle.

[Zrestartuj system] Monitor wyłączy się i ponownie sie uruchomi. [Formatowanie karty SD] monitor wyczyści wszystkie zapisane dane na karcie SD. [Hasło] Ustawiamy hasło dla uzbrajania/ rozbrajania wbudowanych 2 stref monitora

(funkcja dostępna przy podłączonych czujkach ruchu, fabryczne hasło: 123456).

7.1.1. CZAS

Z pozycji opcji CZAS ustawiamy aktualna godzinę, datę oraz format ich wyświetlania. Istnieje również możliwość ustawienia trybu czuwania monitora (wyłącz ekran lub wyświetl zegar).

7.1.2. SIEĆ

Z pozycji opcji Sieć istnieje możliwość wyboru trybu (Tryb EZ, Tryb AP, Tryb kablowy) z pomocą którego nawiążemy łączność z aplikacją TUYA. W celu zainstalowania oprogramowania na smartfonie należy pobrać aplikację TUYA ze Sklepu Play (dla użytkowników Android) lub AppStore (dla użytkowników iOS). Następnie dokonujemy rejestracji konta w aplikacji Tuya. Należy pamiętać, aby smartfon połączony był z tą samą siecią WiFi do której będzie dodawane urządzenie.

7.1.3. RAMKA CYFROWA

Ramka cyfrowa

Ustaw. Systemowe

Czas

Sieć

Ramka cyfrowa

Prędkość wyświet., zdjęć

Muzyka w tle

Głośność muzyki w tle

Wyłącz

6 S

Wyłącz

Rys. 15

Page 12

[Ramka cyfrowa] Oznacza włączenie funkcji ramki cyfrowej. Jeśli ramka cyfrowa jest włączona, monitor zacznie wyświetlać obrazy po powrocie do trybu gotowości. (Tylko dla modeli z kartą pamięci SD. Zdjęcia muszą być umieszczone na karcie pamięci SD w folderze „DigitalFrame”).

[Czas sekwencji] Czas w jakim wyświetlane jest pojedyncze zdjęcie.

UWAGA:

– Jeśli funkcja ramki jest aktywna, należy dezaktywować funkcje detekcji ruchu ze

stacji bramowych oraz dodatkowych kamer, w przeciwnym razie monitor nie będzie wyświetlał zdjęć

– Obsługiwane są tylko pliki JPG, ich rozmiar nie powinien przekraczać 2 MPX.

7.2. POŁĄCZENIE WEWNĘTRZNE (INTERKOM)

Funkcja interkomu pozwala nam na połączenie z innymi monitorami podłączonymi do jednego systemu. Pierwsze pięć ikon odpowiada kolejnym numerom monitorów z wyłączeniem monitora obsługiwanego. Po wybraniu konkretnego numeru monitora nastąpi połączenie. Wybierając opcje ALL, jednocześnie wywołamy wszystkie monitory, rozmowa będzie prowadzona z pierwszym odebranym.

2 34

Rys. 16

ALL

Page 13

7.3. URZĄDZENIA

Wejście 1

Wł. Przełącznik

Wejście 1

Wejście 2

Kamera 1

Kamera 2

Opóźnienie otwarcia

Tryb sygnału

Typ sygnału

Dzwonek w tle

Wiadomość

Detekcja ruchu

Czas trwania detekcji

Wyświetl ruch

Dźwięk detekcji

Ustawienia dźwięku Ustawienia dźwięku

Rys. 17

Monitor umożliwia ustawienie różnych opcji niezależnie dla Wejścia 1 i Wejścia 2. [Wł. przełącznik] Oznacza czy dane wejście jest aktywne. Jeżeli jest włączone podgląd

z wejścia będzie możliwy z pozycji monitora. Jeżeli któreś wejścia są nieużywane (np z kamer) można je wyłączyć. Wejście 1 jest zawsze aktywne i nie można go wyłączyć.

[Opóźnienie otwarcia] Ustawienie czasu otwarcia na stacji zewnętrznej. Zakres od 1 do 10s, domyślnie 2s.

[Tryb sygnału] Obejmuje 3 ustawienia: Auto, PAL i NTSC. Ustaw Auto, aby monitor samodzielnie rozpoznawał system sygnału.

[Typ sygnału] Obejmuje 2 ustawienia: AHD1080, AHD720. Jeśli system sygnału ustawiony jest na PAL lub NTSC wtedy można zmieniać rodzaj sygnału. Jeśli system sygnału ustawiony jest na Auto, automatycznie dobierze rodzaj sygnału podłączonego urządzenia.

[Dzwonek w tle] Ustawienie głośności wydawanej przez kasetę zewnętrzną podczas wywołania.

[Wiadomość] Opcja oznacza, że gdy użytkownik nie zdąży odebrać połączenia przed upływem ustawionego czasu (30,60 lub 120sekund), aby pozostawić wiadomość na stacji zewnętrznej odtworzy się komunikat głosowy.

[Detekcja ruchu] Uruchamia opcję nagrywania obrazu/robienia zdjęć, kiedy zostanie wykryty ruch. Istnieje możliwość ustawienie czułości wykrywania ruchu: Niska, Średnia, Wysoka lub jej całkowite wyłączenie.

[Czas trwania detekcji] Czas przez jaki będzie nagrywane wideo podczas wykrycia ruchu. Zakres od 10 do 300s.

[Wyświetl ruch] Aktywowanie tej funkcji spowoduje załączenie monitora podczas wykrycia ruchu.

[Dźwięk detekcji] Aktywowanie tej funkcji spowoduje załączenie wybranego dźwięku podczas wykrycia ruchu.

[Ustawienia dźwięku] Ustawienia czasu trwania dzwonka, rodzaju dzwonka, wyboru melodii, głośności dla trzech różnych przedziałów czasowych.

Włącz

2 S

PAL

AHD1080

Niski

Wyłącz

20 S

Wyłącz

Page 14

Wejście 1/Dzwonek 1

Dzwonek 1

Harmonogram 06:00 - 12:00

Dzwonek 2

Dzwonek 3

Czas

Tryb dźwięku

Wybór dźwięku

Głośność dźwięku

30 S

Standardowy

Rys. 18

Domyślny okres Melodii 1 od 6:00-12:00, Melodii 2 od 12:00-18:00, Melodii 3 od 18:006:00.Przedziały czasowe można edytować.

[Czas] Czas trwania dzwonienia monitora od momentu wywołania przez stacje zewnętrzną. Zakres od 5s-45s. Domyślnie 30s.

[Tryb dźwięku] Wybór między standardowymi dzwonkami, a spersonalizowanymi. Opcja standardowe zawiera 10 melodii do wyboru. Opcja spersonalizowane umożliwia ustawienie własnego dzwonka z pliku mp3, z karty pamięci SD. (Dzwonek musi być umieszczony w folderze „Ring” na karcie pamięci. Folder tworzy się automatycznie po umieszczeniu karty w monitorze. Folder można również utworzyć ręcznie na komputerze).

[Wybór dźwięku] W trybie standardowym wybór pomiędzy 10 dzwonkami. W trybie Spersonalizowanym, wybieramy pomiędzy dzwonkami mp3 (max.5MB) umieszczonymi w folderze „Ring”.

[Głośność melodii] Ustawienie głośności dzwonka w monitorze. Zakres od 1 do 10. Domyślnie 7.

7.3.1. KAMERA

Kamera 1

Wyłącz

PAL

AHD1080

Wideo

Wyłącz

20 S

Wyłącz

Wejście 1

Wejście 2

Kamera 1

Kamera 2

Wł. Przełącznik

Tryb sygnału

Typ sygnału

Nagrywanie

Wejście alarmu

Dźwięk alarmu

Detekcja ruchu

Czas trwania detekcji

Wyświetl ruch

Dźwięk detekcji

Rys. 19

Page 15

[Wł. Przełącznik] Oznacza aktywność kanału. Jeśli kanał jest wyłączony, podgląd obrazu z tej kamery nie będzie wyświetlany na monitorze.

[Tryb sygnału] Obejmuje 3 ustawienia: Auto, PAL i NTSC. Ustaw Auto, aby monitor samodzielnie rozpoznawał system sygnału.

[Nagrywanie] Istnieją dwa tryby zapisu: zdjęcie lub wideo. Gdy alarm zostanie wyzwolony, monitor automatycznie zapisze wideo/ zrzut ekranu (zdjęcie) na karcie SD.

[Wejście alarmu] Monitor może współpracować z dwoma rodzajami czujek NO i NC. Rodzaj czujki może być ustawiony niezależnie dla obu kamer.

Opis rodzajów czujek:

– NO] W przypadku NO (normalnie otwarty) styki czujki są cały czas rozwarte. Przy

wykryciu ruchu styki się zwierają (zamykają). Powoduje to wyzwolenie alarmu.

– [NC] W przypadku NC (normalnie zamknięty) styki czujki są cały czas zwarte. Przy

wykryciu ruchu styki się rozwierają (otwierają). Powoduje to wyzwolenie alarmu.

– [Wyłącz] Jeżeli zewnętrzna czujka nie jest używana ustaw rodzaj na „Wyłącz”

[Dźwięk alarmu] Aktywowanie tej funkcji spowoduje załączenie wybranego dźwięku

podczas wykrycia ruchu dla funkcji alarmu. [Detekcja ruchu] Uruchamia opcję nagrywania obrazu/robienia zdjęć, kiedy zostanie

wykryty ruch. Istnieje możliwość ustawienie czułości wykrywania ruchu: Niska, Średnia, Wysoka lub jej całkowite wyłączenie.

[Czas trwania detekcji] Czas przez jaki będzie nagrywane wideo podczas wykrycia ruchu. Zakres od 10 do 300s.

[Wyświetl ruch] Aktywowanie tej funkcji spowoduje załączenie monitora podczas wykrycia ruchu. [Dźwięk detekcji] Aktywowanie tej funkcji spowoduje załączenie wybranego dźwięku

podczas wykrycia ruchu.

7.4. DZIENNIK

Historia połączeń

Historia wiadomości

Info o wykrym ruchu

Info o alarmach

DVR

Historia połączeń

20240212_100051_0004_Wejście 1_A.mov

20240212_095933_0005_Wejście 1_A.mov

20240212_095845_0006_Wejście 1_A.mov

Rys. 20

1/1

eprzecz.

Page 16

Historia połączeń:

1. Zawiera automatyczne zdjęcia lub wideo wykonywane podczas wywołań stacji zewnętrznych.

2. Zawiera ręcznie wykonane zdjęcia lub wideo wykonane podczas wywołań stacji zewnętrznych.

Historia wiadomości:

Zawiera listę wiadomości kiedy opcja „Zostaw wiadomość” jest włączona, wideo automatycznie jest nagrane kiedy połączenie nie zostanie odebrane.

Info o wykrytym ruchu detekcji:

1. Zawiera automatyczne zdjęcia lub wideo wykonywane podczas wykrycia detekcji ruchu stacji zewnętrznych i kamer.

2. Zawiera ręcznie wykonane zdjęcia lub wideo wykonane podczas wykrycia detekcji ruchu stacji zewnętrznych i kamer.

Info o alarmach.

1. Zawiera automatyczne zdjęcia lub wideo wykonywane podczas wywołań alarmu z dodatkowej czujki ruchu.

2. Zawiera ręcznie wykonane zdjęcia lub wideo wykonane podczas wywołań alarmu z dodatkowej czujki ruchu.

3. Uwaga: Po wybraniu nagrania, długie przytrzymanie na pliku uruchomi opcje: usuń, usuń wszystko i zamknij.Na liście nagrań kliknij wstecz lub dalej aby przemieszczać się po stronach.

DVR:

Zawiera wszystkie pliki wideo zapisane podczas pracy monitora z włączonym harmonogramem nagrywania dla poszczególnego kanału.

8.USTAWIENIE HARMONOGRAMU NAGRYWANIA (DVR)

Istnieje możliwość nagrywania plików według ustalonego harmonogramu. W tym celu należy wybrać Strefę (Wejście 1, Wejście 2, Kamera 1, Kamera 2), zakres czasowy oraz dni w jakich ma sie odbywać zapis. Zapisaną treść można odtworzyć w Dzienniku w zakładce DVR.

9. INSTRUKCJA PODŁĄCZENIA CZUJKI ALARMOWEJ

Opis rodzajów czujek Kiedy nastąpi odpowiednia akcja pomiędzyodpowiednimi stykami na złączach CAM1 i CAM2, uruchomi się alarm, powodując wydobycie się sygnału dźwiękowego z monitora oraz załączy sie obraz z naruszonej strefy (Cam1 lub Cam2). Czas alarmu wynosi 120s. Aby wyłączyć alarm i wrócić do trybu gotowości wciśnij W modelach z kartą SD, po włączeniu alarmu nastąpi zapis wideo lub zrzut ekranu (w zależności od wybranego ustawienia). Czas zapisu wideo wynosi 120s.

Sposób połączenia:

Monitor umożliwia połączenie alarmu dla dwóch rodzajów styków NO i NC. Dla dwóch czujek kamer może być ustawiony niezależnie typ styku (jedna NO a druga NC. Typ należy ustawić w monitorze w zależności od rodzaju czujki) Czujki ruchu wymagają własnego zasilania. Jeżeli czujka jest zasilana takim samym na-

pięciem jak kamera można wtedy wykorzystać zasilanie z kamery.

Page 17

CAM2







VCC

AHD

VIDEO

COM

Rys.21. Przykładowy schemat podłączenia czujki ruchu N.O. wraz z kamerą AHD dla Strefy 2

(wejście Cam2)

GND

10. ZALECANE OKABLOWANIE

1. Podłączenie zwykłego nieekranowanego i ekranowanego przewodu 4 żyłowego:

Odległość <28 M (0,5 mm2); Odległość <50 M (0,8 mm2); <100 M (1 mm2)

2. Połączenie 4 żyłowe z wykorzystaniem przewodu nieekranowanego

+ przewodu wideo (75 Ω): Odległość: <100 M (przewód 75 Ω + 3 żyły: 1 mm2). Zalecane połączenie.

3. Połączenia z wykorzystaniem 4 par przewodu sieciowego CAT5 lub CAT6:

Odległość <28 M

Page 18

11. PAROWANIE Z APLIKACJĄ TUYA SMART

11.1. INSTALACJA APLIKACJI

W celu zainstalowania należy pobrać aplikację TUYA ze sklepu Google Play (dla użytkowników Android) lub AppStore (dla użytkowników iOS). Następnie dokonujemy rejestracji konta w aplikacji Tuya. Należy pamiętać, aby smartfon połączony był z tą samą siecią WiFi (2,4 GHz) do której będzie dodawane urządzenie.

11.2. TRYB QR

W celu sparowania aplikacji w Trybie QR należy:

Kabel

Niepołączony

2c:c3:e6:70:f8:37

*****acc4cdafectccbb

Ustaw. Systemowe

Czas

Sieć

Ramka cyfrowa

Tryb parowania

Usługa w chmurze

Adres IP

Adres MAC

Freq

PID

UUID

Rys. 22

1. W menu głównym monitora, wybieramy opcję SIEĆ, następnie TRYB PAROWANIA => QR code (1). Kolejnym krokiem jest połączenie naszego urządzenia z naszym WiFI 2,4

GHz. W tym celu z listy dostępnych sieci WiFi (2) wybieramy naszą sieć i wprowadzamy poprawne hasło i klikamy ikonkę Połącz.

Ustaw. Systemowe

Czas

Sieć

Tryb parowania

Usługa w chmurze

Adres IP

Adres MAC

Freq

PID

UUID

Kabel

Niepołączony

192.168.0.123

2c:c3:e6:70:f8:37

*****w3qrwmc0ypc

*****acc4cdafectccbb

Ramka cyfrowa

Rys. 23

2. Monitor po poprawnym połączeniu sie z naszą siecią, wygeneruje kod QR (3).

Page 19

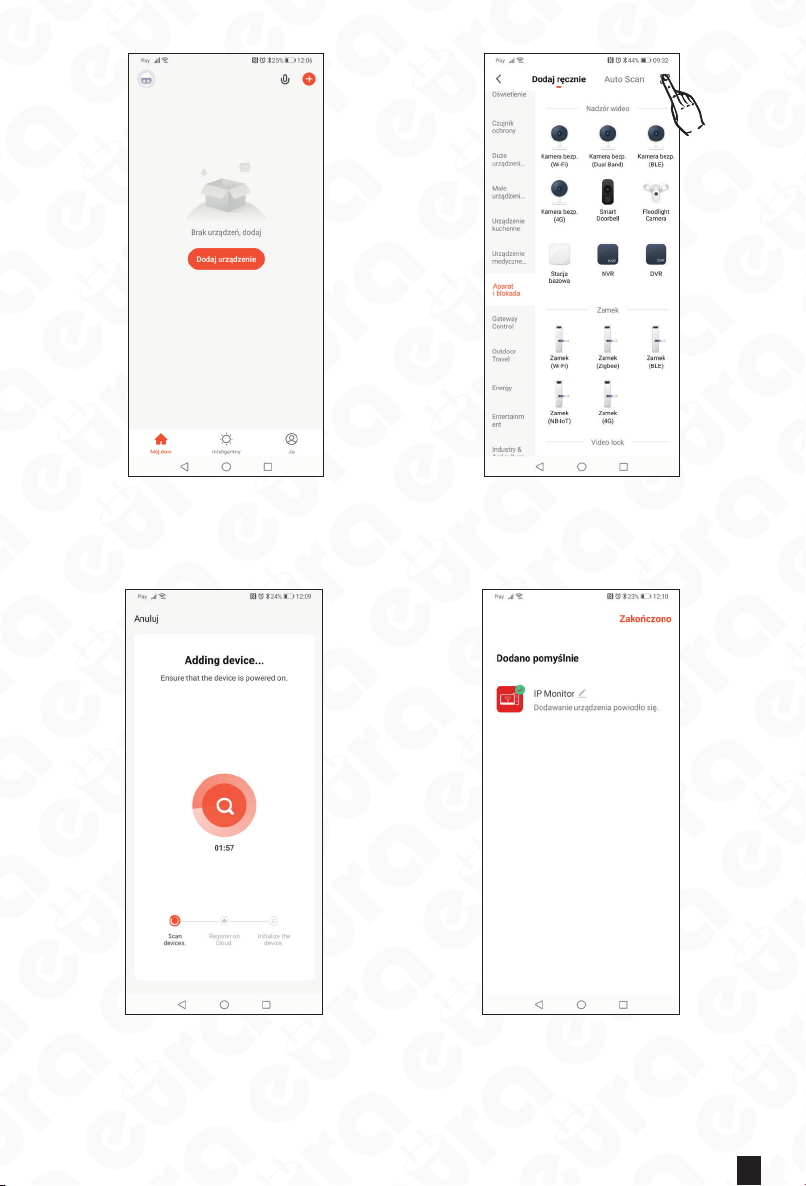

Rys. 30

3. Uruchomić aplikacje TUYA

4. Nacisnąć ikonkę Dodaj urządzenie

Rys. 31

5. Klikamy w ikonkę skanowania kodu QR i skanujemy kod QR który wcześniej wygenerował nam monitor (patrz krok2).

Rys. 32

6. Aplikacja TUYA automatycznie przejdzie do procesu parowania monitora.

Rys. 33

7. Monitor został poprawnie dodany, teraz możemy zmienić nazwę naszego urządzenia i korzystać z możliwości aplikacji.

Page 20

11.3. TRYB KABLOWY

Podłącz 4-pinową kostkę adaptera do wyjścia LAN na monitorze, natomiast z drugiej strony adaptera podepnij kabel LAN, który połączony jest z naszym routerem lub switchem.

Kabel

Niepołączony

2c:c3:e6:70:f8:37

*****acc4cdafectccbb

Ustaw. Systemowe

Czas

Sieć

Ramka cyfrowa

Tryb parowania

Usługa w chmurze

Adres IP

Adres MAC

Freq

PID

UUID

Rys. 34

1. Zmieniamy tryb połączenia monitora na połączenie kablowe (Ethernet), w tym celu należy z pozycji ustawień monitora wejść w ustawienia sieci i zmienić tryb na kablowy (1), następnie opuszczamy menu sieć, wciskając strzałkę powrotu (2). Teraz można przejść do procedury parowania.

Ustaw. Systemowe

Czas

Sieć

Tryb parowania

Usługa w chmurze

Adres IP

Adres MAC

Freq

PID

UUID

Kabel

Niepołączony

192.168.0.123

2c:c3:e6:70:f8:37

*****w3qrwmc0ypc

*****acc4cdafectccbb

Ramka cyfrowa

Rys. 35

2. Monitor po poprawnym połączeniu sie z naszą siecią, wygeneruje kod QR (3).

Page 21

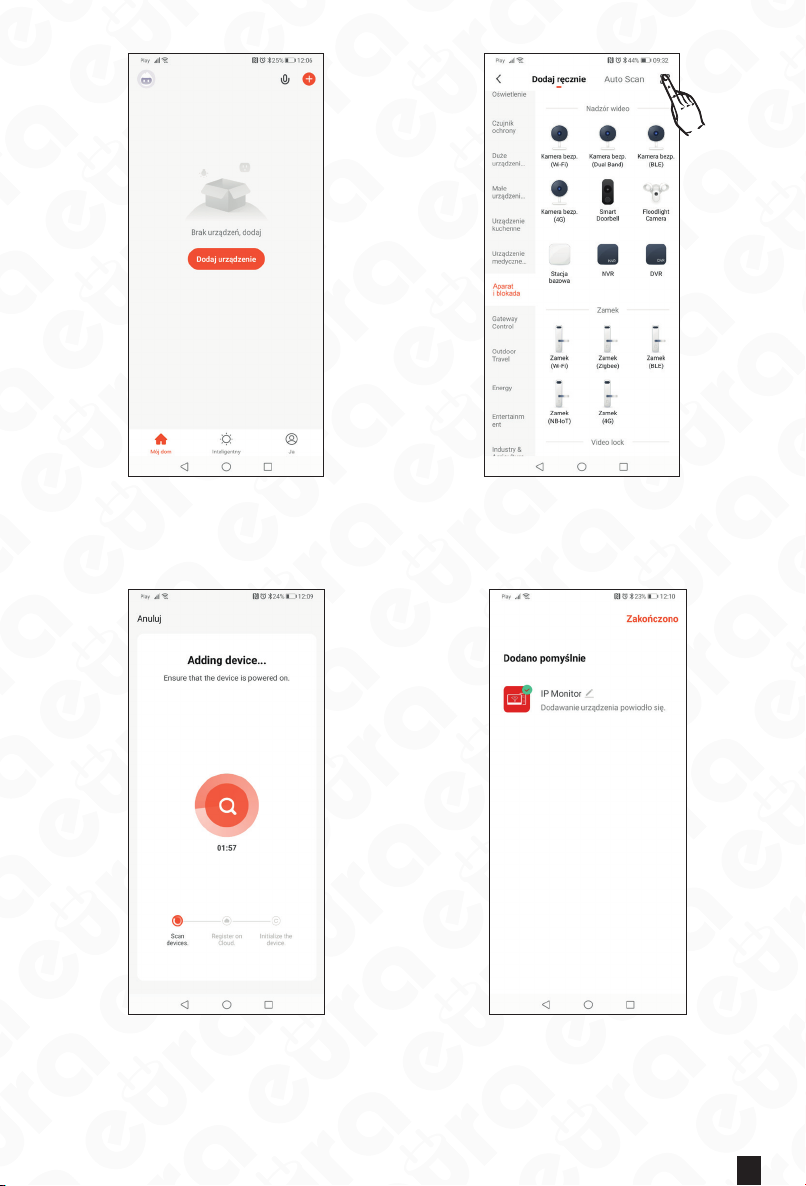

Rys. 36

3. Uruchomić aplikacje TUYA

4. Nacisnąć ikonkę Dodaj urządzenie

Rys. 37

5. Klikamy w ikonkę skanowania kodu QR i skanujemy kod QR który wcześniej wygenerował nam monitor (patrz krok2).

Rys. 38

6. Aplikacja TUYA automatycznie przejdzie do procesu parowania monitora.

Rys. 39

7. Monitor został poprawnie dodany, teraz możemy zmienić nazwę naszego urządzenia i korzystać z możliwości aplikacji.

Page 22

Uwagi dotyczące korzystania z aplikacji

- Jeśli parowanie monitora nie powiodło się, przywróć monitor do ustawień fabrycznych oraz usuń dodane urządzenie z aplikacji

- W celu przywrócenia ustawień fabrycznych monitora należy usunąć dodany wcześniej monitor z aplikacji.

12. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12V DC

Parametr sygnału wideo AHD

Minimalna ilość przewodów łączących 4

Ilość obsługiwanych wyjść 2

Rodzaje wyjść

Czas aktywacji rygla/ bramy

Pobór mocy - czuwanie / praca 2W / 9W

Wielkość ekranu monitora 10”

Typ ekranu Kolor TFT-LCD

Rozdzielczość ekranu 1024 × 600 pikseli

Ilość melodii gongu 10

Głośnomówiący Tak

Wbudowany moduł WiFi Tak

Interfejs komunikacji bezprzewodowej IEEE 802.11 b/g/n

Częstotliwość pracy 2,4 GHz

Maks. moc promieniowania <5mW

Slot kart (SD / micro SD) Tak (128 GB, Klasa 10)

Język menu

j. polski, j. angielski, j. włoski, j. francuski, j. rosyjski, j.

styk N.O. Max DC 24V/ 1A

2 sek.

niemiecki, j. hiszpański

Format zapisywanych plików Wideo : MOV, Zdjęcia: JPG

Temperaturowy zakres pracy 0ºC ~ +40ºC

Współczynnik ochrony IP20

Wymiary (W x SZ x G) 162 x 260 x 25 mm

Waga netto 590 g

Page 23

nazwa wyrobu: MONITOR

KARTA GWARANCYJNA

model:

data sprzedaży .......................................................

VDA-86A3

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).

2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.

3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.

4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).

5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon skalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.

6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon skalny, faktura VAT).

7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

• akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kablami zasilającymi, baterie oraz akumulatorki czy inne elementy, które

są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,

• uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a

także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,

• uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię

zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.),

• uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,

• uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci

elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

• Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

9. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji

Obsługi w rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/lub defektami produkcyjnymi.

10. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

• Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

• prawidłowo wypełnionym Formularzem zgłoszenia naprawy

• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

11. Otwieranie urządzenia bez wyraźnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do

unieważnienia Gwarancji.

12. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).

13. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.

14. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin

ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu

15. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.

16. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

• jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,

• uległ uszkodzeniu ewidentnie z winy Nabywcy,

• ma zerwaną plombę,

• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.

17. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,

• Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

• naprawa może spowodować nadmierne koszty po stronie Serwisu.

18. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

• przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub

części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

• podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

19. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

20. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

21. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

22. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

• po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest

lub jest w jakikolwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

• każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie

sporządzić stosowny protokół.

23. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o. Przemysłowa 35a 84-200 Wejherowo pon. - pt. 08:00 - 17:00 e-mail: [email protected]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub rmy zajmującej się recyklingiem odpadów

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl

nr rej. BDO 000015700

Page 24

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - monitor WiFi VDA-86A3 -

jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny

pod następującym adresem internetowym: www.eura-tech.eu

Eura-Tech Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością rmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!

Firma Eura-Tech Sp. z o.o. zastrzega sobie prawo do zmiany parametrów technicznych i modykacji instrukcji obsługi bez powiadamiania. Jednocześnie

informuje, że najaktualniejsza wersja instrukcji znajduje się na stronie internetowej www.eura-tech.eu na podstronie danego produktu.

Deklaracja zgodności UE do niniejszego urządzenia znajduje się na stronie internetowej http://www.eura-tech.eu

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

2024/03
