Page 1
WIDEODOMOFONOWE
KASETY ZEWNĘTRZNE
VDA-62C5VDA-61C5 VDA-63C5 VDA-64C5
Instrukcja obsługi
Page 2
SPIS TREŚCI
1. CHARAKTERYSTYKA URZĄDZEŃ .................................................................................... 4
2. INSTALACJA .......................................................................................................................... 4
2.1. INSTALACJA WIZYTOWNIKA......................................................................................6
3. SCHEMAT POŁĄCZEŃ ..........................................................................................................7
4. PROGRAMOWANIE ........................................................................................................... 9
4.1. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW ....................................................... 9
4.2. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW ..................................................... 10
4.3. USUWANIE BRELOKÓW UŻYTKOWNIKÓW ........................................................10
5. SPECYFIKACJA TECHNICZNA .......................................................................................... 10
KARTA GWARANCYJNA ........................................................................................................ 11
Page 3
UWAGI WSTĘPNE
Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się
z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem
jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia.
Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem
posiadania przez montażystę podstawowej wiedzy z zakresu elektrotechniki
i używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu
urządzenia przez wykwalikowany personel.
Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego
montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw
i modykacji.
3
Page 4
1. CHARAKTERYSTYKA URZĄDZEŃ
Oświetlenie nocne LED (diody IR)
Kasety zewnętrzne:
- VDA-61C5 - jednorodzinna
- VDA-62C5 - dwurodzinna,
- VDA-63C5 - trójrodzinna,
- VDA-64C5 - czterorodzinna,
kompatybilne są z 4-żyłowymi monitorami z systemu Eura AHD.
Wszystkie kasety wyposażone są w kolorową kamerę z przetwornikiem CMOS, pracującą
w maks. rozdzielczości 1080P oraz w czytnik breloków zbliżeniowych i przeznaczone są
do montażu natynkowego. Panele kaset zewnętrznych VDA-61C5, VDA-62C5, VDA-63C5
i VDA-64C5 wykonane są z aluminium. różnią się między sobą ilością obsługiwanych lokali
(ilością przycisków wywołania na przednim panelu):
VDA-61C5 – kaseta zewnętrzna do obsługi 1 lokalu,
VDA-62C5 – kaseta zewnętrzna do obsługi 2 lokali,
VDA-63C5 – kaseta zewnętrzna do obsługi 3 lokali,
VDA-64C5 – kaseta zewnętrzna do obsługi 4 lokali.
Daszek ochronny
Głośnik
Gniazdo
zasilania
12-15V DC
Gniazdo wyjścia
przekaźnikowego
oraz przycisku
wyjścia
Czujnik
zmierzchowy
Mikrofon
Regulacja
głośności
Kamera
Czytnik kluczy
zbliżeniowych
Przyciski
wywołania
lokatora (1/2/3/4)
Gniazda
do podłączenia
monitorów

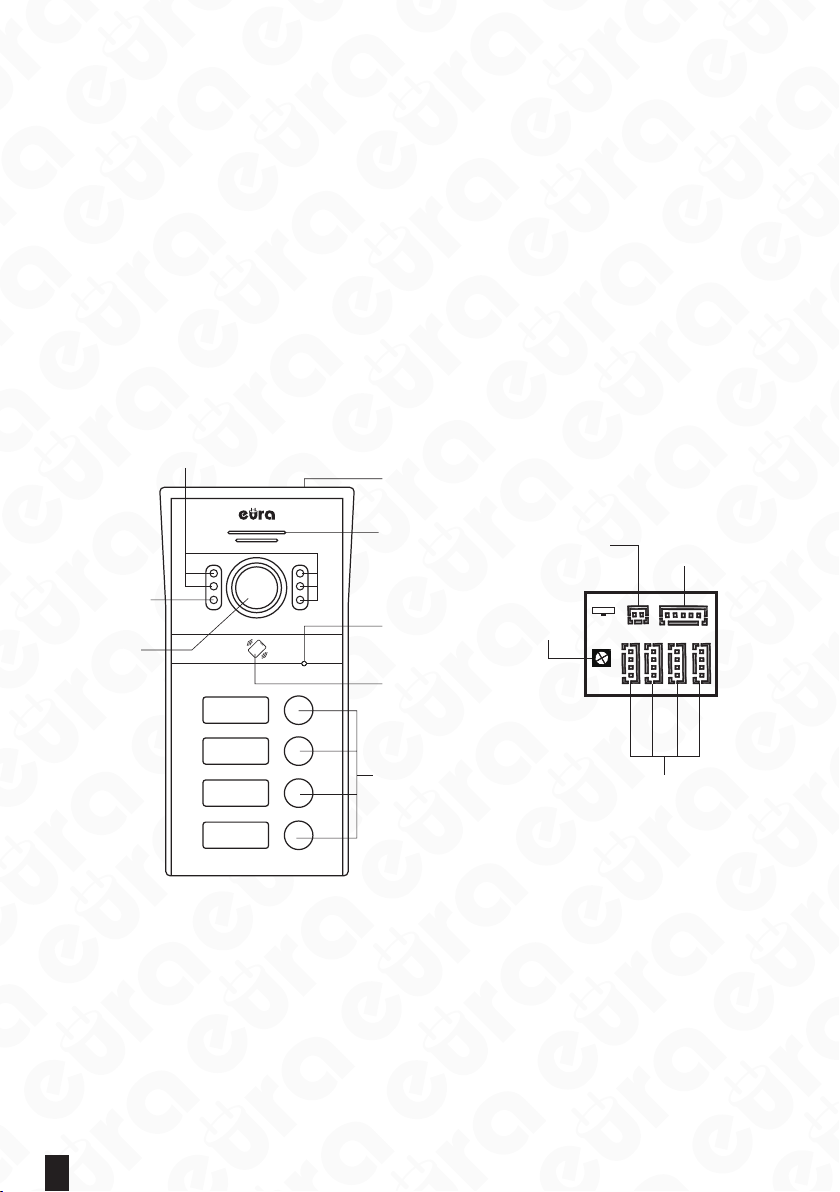

Rys. 1. Budowa zewnętrzna kasety VDA-64C5, obsługującej 4 lokatorów.
2. INSTALACJA
Kaseta zewnętrzna jest fabrycznie przystosowana do montażu natynkowego.
Uwagi praktyczne dotyczące montażu kasety zewnętrznej
Należy unikać miejsc, w których obiektyw kamery narażony jest na bezpośrednie, prostopadłe działanie promieni światła (słońce, reektory, oświetlenie uliczne) gdyż może to
spowodować jej nieprawidłowa pracę i bardzo znaczne osłabienie widoczności.
4
Page 5
UWAGA!
Właściwe umiejscowienie zewnętrznego modułu kamery decyduje o komforcie pracy z
urządzeniem. Stąd zaleca się przed wykonaniem otworów montażowych doświadczalne
dobranie miejsca montażu modułu zewnętrznego. W tym celu należy najpierw
zainstalować monitor i połączyć go elektrycznie z kasetą zewnętrzną. Na czas prób
monitor powinna przytrzymać inna osoba. Kolejno należy podłączyć urządzenie do sieci
230V/50Hz poprzez zasilacz i przystąpić do wyboru właściwego miejsca montażu modułu
kamery. Osoba przytrzymująca kasetę zewnętrzną winna zasymulować normalne
zadziałanie urządzenia tj. poprzez naciśnięcie przycisku, wywołać drugą osobę znajdującą
się przy monitorze. W tym czasie osoba przy monitorze winna obserwować pole widzenia
kamery. Osoba przytrzymująca moduł kamery, na podstawie sugestii swojego rozmówcy,
musi ustawić ją w położeniu optymalnym. Położenie to należy zaznaczyć i dopiero wtedy
przystąpić do wykonania otworów montażowych, po uprzednim wyłączeniu zasilania.
O
60
150-160 cm
O
110
50 cm
50 cm
50 cm

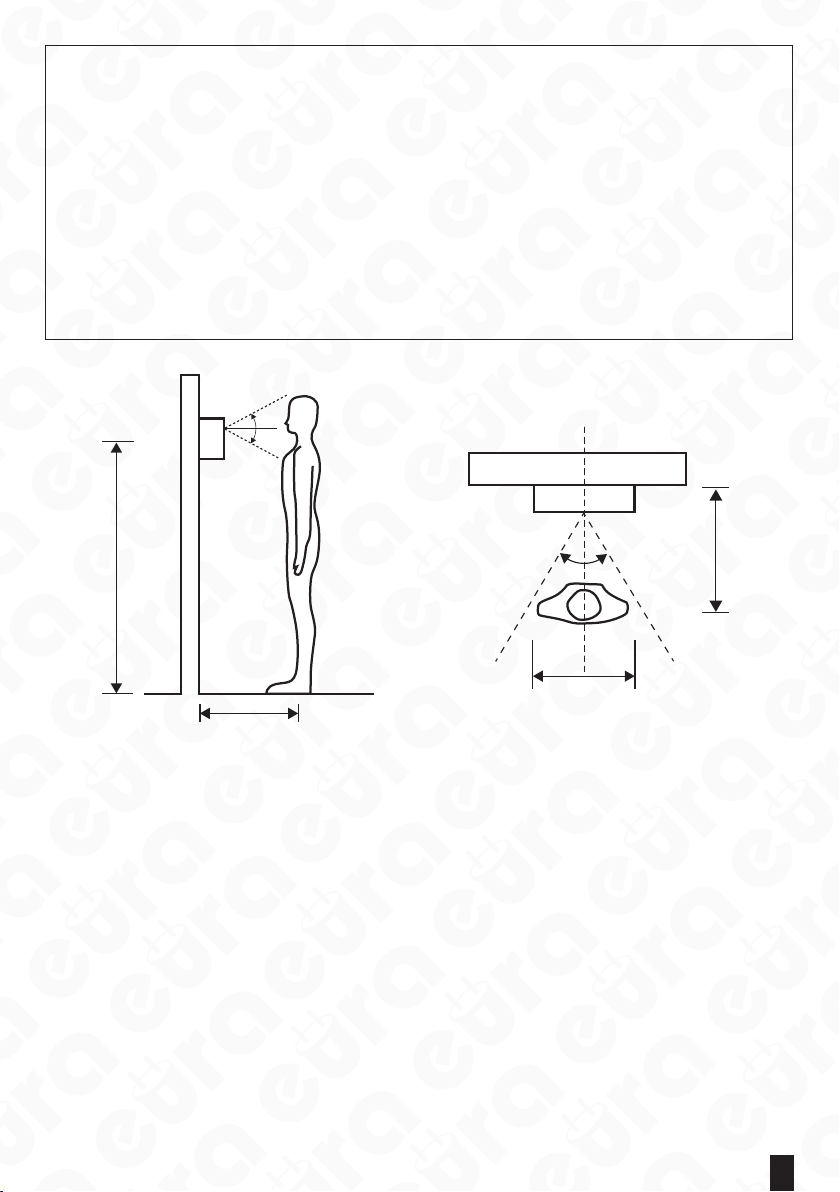

Rys. 2. Kąty widzenia kamer kaset zewnętrznych.
Sposób montażu:
1. Odkręcić dwie dolne śruby mocujące i oddzielić kasetę od daszka ochronnego.
2. Poprzez 4 otwory w daszku ochronnym odznaczyć na ścianie miejsca na kołki montażowe.
3. W zaznaczonych miejscach nawiercić 4 otwory montażowe Ø5mm, a następnie umieścić
w nich 4 kołki montażowe (rys. 3).
4. Za pomocą 4 wkrętów montażowych przymocować daszek ochronny do ściany.
5. Podłączyć do kasety zewnętrznej 4 żyły przewodu biegnącego do monitora.
6. Umieścić kasetę zewnętrzną w zamocowanym uprzednio do ściany daszku ochronnym
wykorzystując otwór do zaczepienia daszku oraz przykręcić dwie dolne śruby mocujące
(rys. 3).
5
Page 6

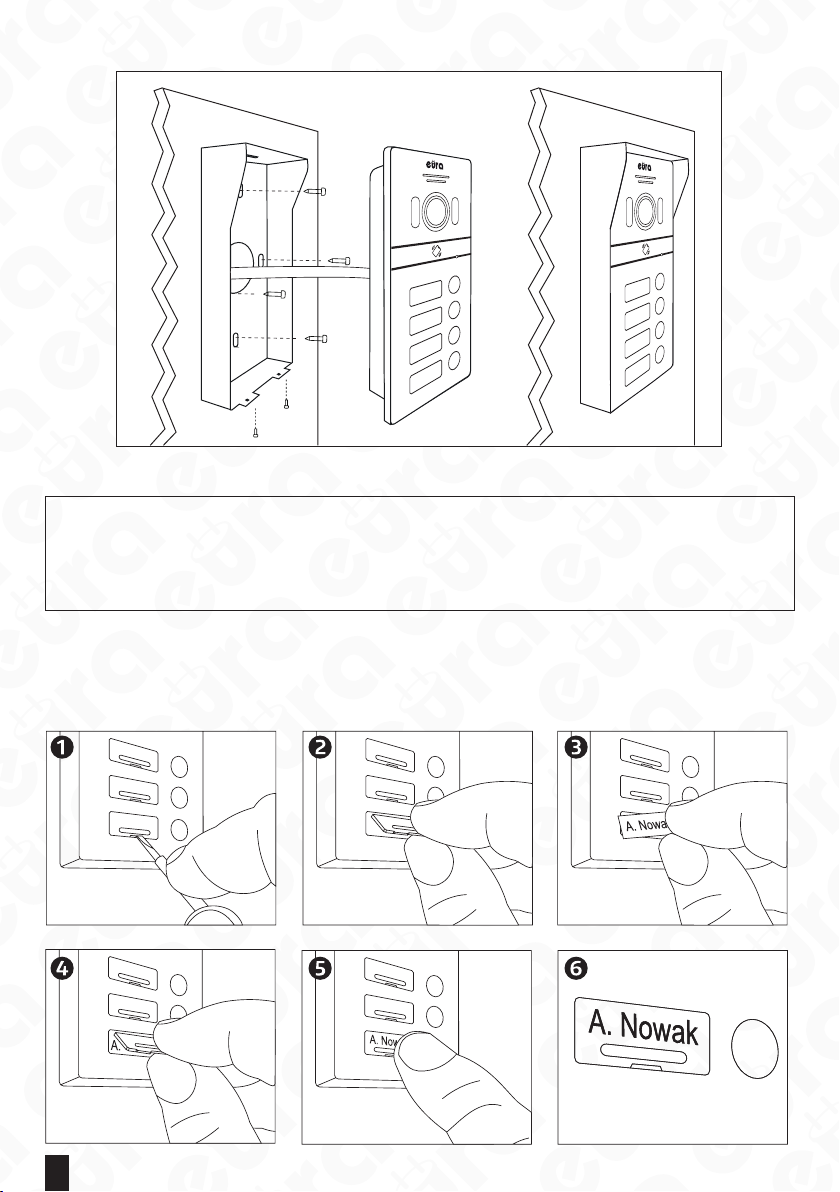

Sposób montażu natynkowego kasety zewnętrznej pokazany jest na rys. 3:
Rys. 3. Montaż kasety zewnętrznej.
UWAGA!
Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie
jest podłączone do zasilania. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilanie!
2.1. INSTALACJA WIZYTOWNIKA
W celu umieszczenie etykiety z nazwą lokalu należy zdemontować zaślepkę wizytownika, delikatnie podważając zaślepkę wizytownika w wyciętym do tego miejscu używając śrubokrętu.
Po umieszczeniu nazwy lokalu umieszczamy zaślepkę w odwrotny sposób do jej demontażu.
6
Rys. 4.
Page 7
3. SCHEMAT POŁĄCZEŃ
**
**
W zależności od wersji kasety (liczby lokatorów), dostępna jest różna liczba gniazd przyłączeniowych J1, J2, J3, J4 w tylnej części kasety (np. wersja 2-lokatorska VDA-62C5 posiada 2
gniazda: J2 oraz J3). Przykładowy schemat połączeń kasety 4-lokatorskiej VDA-64C5 z kom-
patybilnymi monitorami oraz ryglem elektromagnetycznym pokazano na rys. 5.
12-15V DC
12V DC
Opis zacisków kasety:
4. VIDEO
3. GND
2. AUDIO
1. VCC
Opis zacisków MONITORA:
1. VCC
2. AUDIO
3. GND
4. AUDIO
Monitor
12-15V DC
4
3
2
Kaseta zewnętrzna
1
*
Rygiel
*
*
EXIT
4
4
4
3
3
3
2
2
2
1
1
1
Monitor
Przycisk
wyjścia
12-15V DC12-15V DC
*
Monitor Monitor
12-15V DC
*Element wyposażenia dodatkowego, nie wchodzi w skład zestawu.

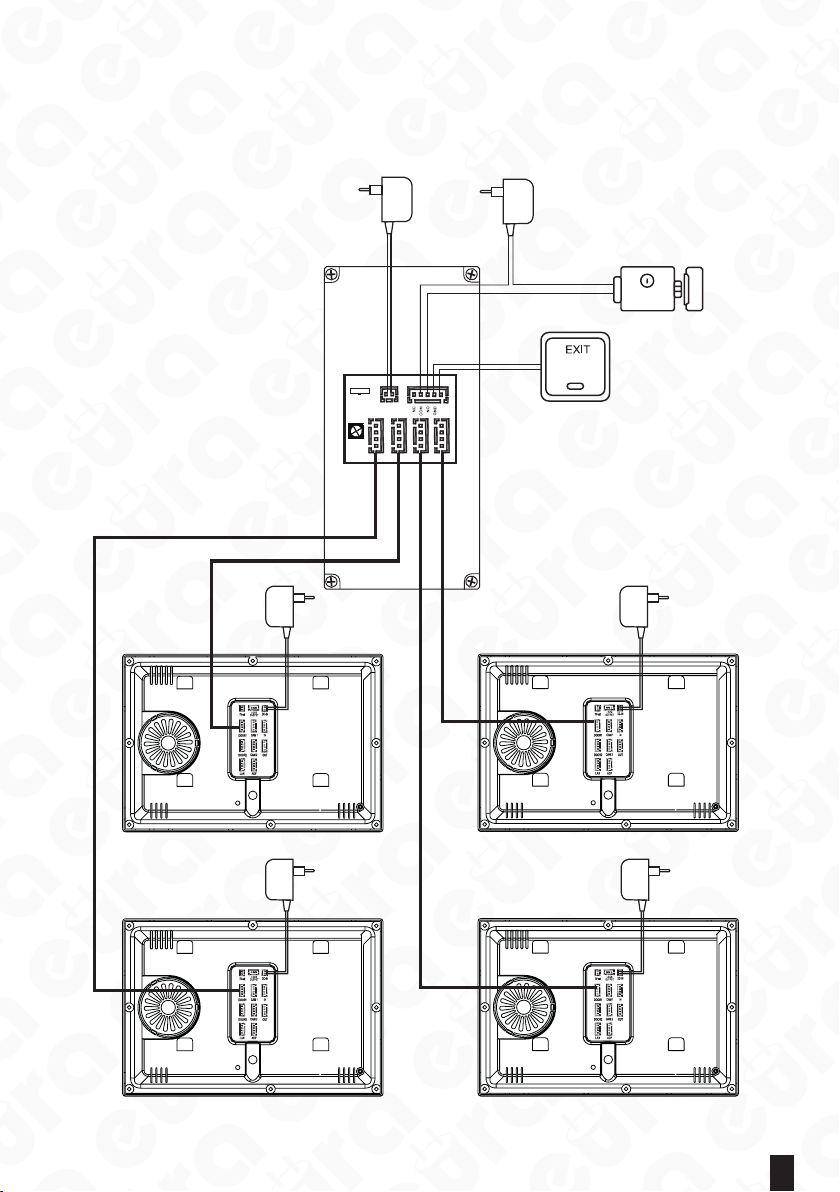

Rys. 5. Schemat połączeń
**
7
Page 8
Opis zacisków
kasety:
4. VIDEO
3. GND
2. AUDIO
1. VCC
Rygiel
*
*
Kaseta zewnętrzna
Opis zacisków
MONITORA:
1. VCC
2. AUDIO
3. GND
4. AUDIO
Monitor
Monitor
4
3
2
1
EXIT
4
4
4
3
3
3
2
2
2
1
1
1
Przycisk
wyjścia
*
*
Monitor
Monitor
*
*
*Element wyposażenia dodatkowego, nie wchodzi w skład zestawu.

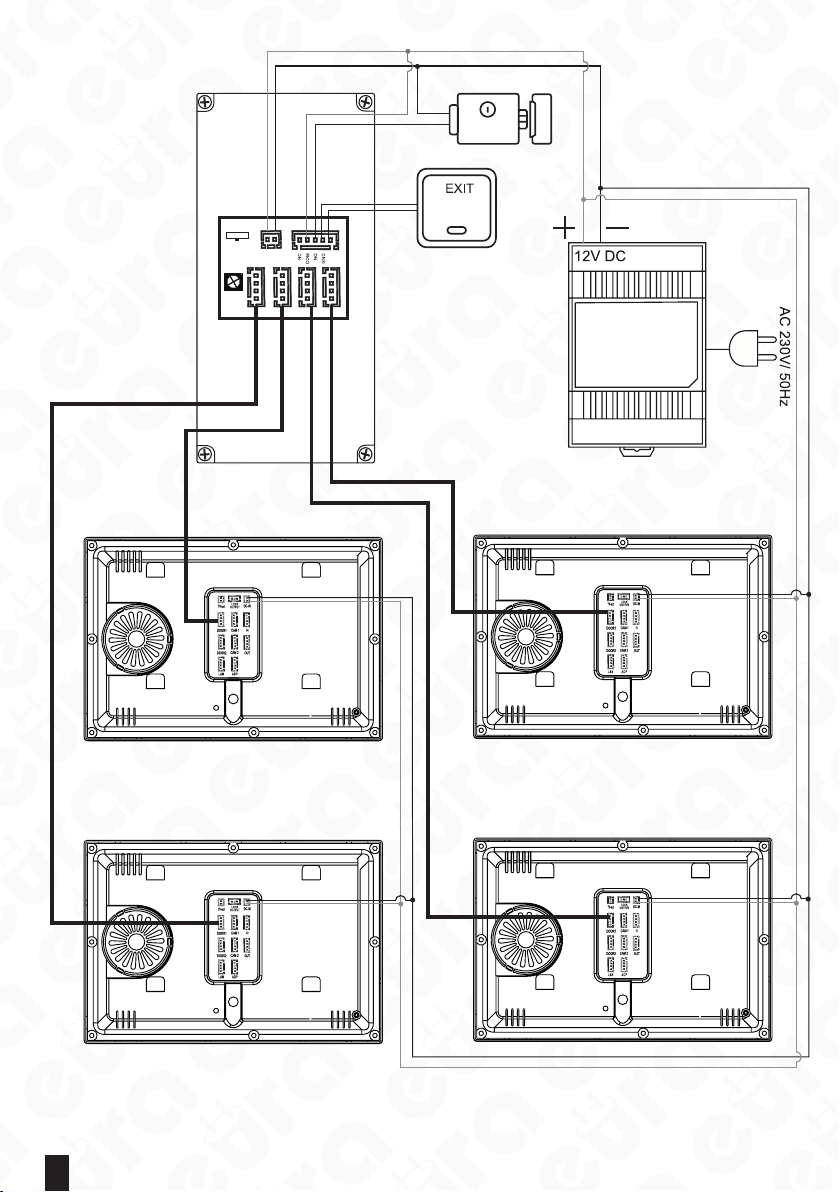

Rys. 6. Schemat podłączeń z wykorzystaniem jednego zasilacza (12V 5A z funkcją regulacji napięcia)
8
Page 9
UWAGI
1. Sterowanie bramą wjazdową realizowane jest za pomocą przekaźnika, którego styki
N.O./ N.C. wyprowadzone są na złącze LOCK OUTPUT monitora.
2. Wszelkie przewody energetyczne i telekomunikacyjne, będące w bezpośrednim kontakcie z przewodami łączącymi kasetę zewnętrzną z monitorem mogą wpłynąć niekorzystnie na działanie całego zestawu.
3. W celu prawidłowej pracy zestawu składającego się z monitora, kasety i urządzeń dodatkowych (rygiel, automat bramy wjazdowej) działał poprawnie, do kasety zewnętrznej
musi być podłączone osobne źródło zasilania.
UWAGA
Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem
2 x 0.75mm, podobnie w przypadku połączenia z opcjonalnym automatem bramy wjazdowej. Optymalnym rozwiązaniem będzie użycie jednego 4-żyłowego przewodu łączącego
monitor z kasetą zewnętrzną, jednego 2-żyłowego przewodu łączącego kasetę zewnętrzną
z ryglem elektromagnetycznym oraz jednego 2-żyłowego przewodu łączącego monitor z
automatem bramy wjazdowej. Jeżeli użytkownik posiada inne przewody połączeniowe niż
zalecane to do puszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.
Odległość między urządzeniami Rodzaj przewodu
Kaseta zewnętrzna -
monitor
0 - 30m 4x0.5mm
30m - 50m 4x0.75mm
4. PROGRAMOWANIE
Urządzenie umożliwia dodanie breloków użytkownika, których zbliżenie przed czytnikiem
umożliwia zwolnienie rygla. Zestaw zawiera dwa breloki, które należy dodać jako breloki MASTER, pierwsza z nich zostanie brelokiem DODAJ, druga zaś USUŃ.
2
2
4.1. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW
W celu dodania breloków MASTER, należy:
- wywołać jednostkę wewnętrzną (monitor), oraz odblokować rygiel z pozycji monitora,
- po odblokowaniu naciskamy i przytrzymujemy przycisk wywołania na module zewnętrz-
nym (kasecie), na okres ok. 5 sekund, wejście w tryb programowania zostanie zasygnalizowane miganiem „logo czytnika kart”,
- przykładamy do czytnika pierwszy brelok który automatycznie zostaje brelokiem DODAJ,
- drugi przyłożony brelok zostaje brelokiem USUŃ, „logo czytnika kart” przestaje migać.
- czytnik przechodzi w tryb czuwania.
UWAGA
Nie można usunąć breloków MASTER, należy zastąpić je nowo dodanymi brelokami MA-
STER (punkt 4.1.)
9
Page 10
4.2. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW
1. W trybie czuwania przesuń brelok DODAJ trzy razy w okresie 15 sekund. Wejście w tryb
programowania zostanie zasygnalizowane miganiem „logo czytnika kart” na przednim
panelu urządzenia.
2. Przesuwamy kolejno breloki użytkowników które mają zostać zaprogramowane, gdy brelok jest przesuwany przed czytnikiem, brzęczyk wyemituje monit BI BI, wskazujący, że
brelok użytkownika został dodany.
3. Gdy wszystkie breloki użytkowników zostaną dodane, wystarczy przyłożyć główną brelok
DODAJ do czytnika, aby zakończyć operację dodawania.
4.3. USUWANIE BRELOKÓW UŻYTKOWNIKÓW
1. W trybie czuwania przesuń brelok USUŃ trzy razy w okresie 15 sekund. Wejście w tryb
programowania zostanie zasygnalizowane miganiem „logo czytnika kart” na przednim
panelu urządzenia.
2. Przesuwamy kolejno breloki użytkowników które mają zostać usunięte, gdy brelok jest
przesuwany przed czytnikiem, brzęczyk wyemituje monit BI BI, wskazujący, że brelok
użytkownika został usunięty.
3. Gdy wszystkie breloki użytkowników zostaną usunięte, wystarczy przyłożyć główną brelok USUŃ do czytnika, aby zakończyć operację usuwania.
CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU
W wypadku zabrudzenia oka kamery należy ją czyścić wyłącznie miękką, lekko wilgotną
szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych do mycia ele-
mentów z tworzyw sztucz nych.
5. SPECYFIKACJA TECHNICZNA
Napięcie zasilania 12-15V DC
Ilość przewodów łączących 4 (dla każdego z lokali)
Ilość obsługiwanych lokali 1-4
Pobór mocy kasety zewnętrznej (czuwanie / praca) 1,5W/ 3,6W
Rozdzielczość obrazu 1080P
Kąt widzenia kamery w poziomie / pionie ok. 110º / ok. 60º
Typ przetwornika kamery CMOS 1/3''
Ilość obsługiwanych wyjść 1
Rodzaje wyjść Wyjście 1: przekaźnik N.C. & N.O. 1A/ 24VDC
Czas aktywacji rygla 1-10 sekund (zależne od monitora)
Materiał obudowy Stop aluminium
Sposób montażu kasety zewn. Natynkowy
Oświetlenie nocne 5 diod LED (światło podczerwone), z cz. zmierzchowym
Czytnik breloków zbliżeniowych Tak
Maks. moc promieniowania <5mW
Częstotliwość pracy 13,56MHz
Daszek ochronny Tak
Współczynnik ochrony IP65
Temperaturowy zakres pracy kasety -18ºC ~ +40ºC
Wymiary kasety zewn. (W x SZ x G) 145 x 70 x 42 mm
Waga netto kasety 250 g
10
Page 11
KARTA GWARANCYJNA
nazwa wyrobu: WIDEODOMOFONOWE
KASETY ZEWNĘTRZNE
model:
data sprzedaży .......................................................
VDA-63C5VDA-62C5VDA-61C5 VDA-64C5
pieczątka punktu sprzedaży i podpis sprzedawcy
OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH
1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja
obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny
z akceptacją warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą
usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym
zakup (paragon skalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument
sprzedaży (paragon skalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konguracja,
optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).
8. Gwarancją nie są objęte:
• akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kablami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są
dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,
• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
• uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także
stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
• uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą,
unieruchomienie Produktu w opakowaniu itp.),
• uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,
• uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej,
podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,
• Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.
9. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w
rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/lub defektami produkcyjnymi.
10. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:
• Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),
• prawidłowo wypełnionym Formularzem zgłoszenia naprawy
• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.
11. Otwieranie urządzenia bez wyraźnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia
Gwarancji.
12. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje
odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).
13. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
14. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może
ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu
do Serwisu
15. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.
16. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:
• jest sprawny,
• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,
• uległ uszkodzeniu ewidentnie z winy Nabywcy,
• ma zerwaną plombę,
• spełnia warunki podane w pkt. 8,
wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług
Napraw Odpłatnych.
17. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:
• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,
• Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,
• naprawa może spowodować nadmierne koszty po stronie Serwisu.
18. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:
• przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części
zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,
• podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.
19. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.
20. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.
21. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać
Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.
22. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:
• po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w
jakikolwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),
• każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić
stosowny protokół.
23. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.
Centralny Serwis Eura-Tech Sp. z o. o.
Przemysłowa 35a
84-200 Wejherowo
pon. - pt. 08:00 - 17:00
e-mail: [email protected]
Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć
szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.
W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub rmy zajmującej się
recyklingiem odpadów. nr rej. BDO 000015700
Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego
i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl
11
Page 12
Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - kaseta
zewnętrzna: VDA-61C5 ,VDA-62C5, VDA-63C5 i VDA-64C5 - są zgodne z dyrektywą
2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adre-
sem internetowym: www.eura-tech.eu
EURA-TECH Sp. z o.o.
ul. Przemysłowa 35A, 84-200 Wejherowo
Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością rmy „EURA-TECH” Sp. z o.o.
Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!
Firma Eura-Tech Sp. z o.o. zastrzega sobie prawo do zmiany parametrów technicznych i modykacji instrukcji obsługi bez powiadamiania.
Jednocześnie informuje, że najaktualniejsza wersja instrukcji znajduje się na stronie Internetowej www.eura-tech.eu na podstronie danego produktu.
www.eura-tech.eu
Wszystkie prawa zastrzeżone.
2022/08
Loading...
