EURA VDA-35A3 User guide

WIDEODOMOFONOWE

KASETY ZEWNĘTRZNE

VDA-21A3

VDA-24A3

VDA-23A3

VDA-35A3

Instrukcja obsługi oraz

karta gwarancyjna

Spis treści

1. OGÓLNA CHARAKTERYSTYKA URZĄDZEŃ .........................................5

2. BUDOWA ...................................................................................................5

3. INSTALACJA .............................................................................................. 6

3. SCHEMAT POŁĄCZEŃ ............................................................................. 8

4. SPECYFIKACJA TECHNICZNA ................................................................ 9

KARTA GWARANCYJNA ............................................................................ 11

3

UWAGI WSTĘPNE

Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się
z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem
jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia.

Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem
posiadania przez montażystę podstawowej wiedzy z zakresu elektrotechniki
i używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu
urządzenia przez wykwalikowany personel.

Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego
montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw
i modykacji.

4

1.OGÓLNA CHARAKTERYSTYKA URZĄDZEŃ

Wideodomofonowe kasety zewnętrzne VDA-21A3, VDA-23A3, VDA-24A3 oraz
VDA-35A3 posiadają wysokiej jakości kamerę, pracującą w rozdzielczości 700
TVL. Przeznaczone są do instalacji wideodomofonowych w małych budynkach
mieszkalnych (1-4 lokatorów). Kasety kompatybilne są ze wszystkimi monitorami
pracującymi w systemie Eura Connect.

2. BUDOWA

Panele kaset zewnętrznych VDA-21A3, VDA-23A3, VDA-24A3 oraz VDA-35A3
wykonane są z aluminium. Wszystkie kasety przeznaczone są do montażu
zarówno pod jak i natynkowego i różnią się między sobą ilością obsługiwanych
lokatorów (ilością przycisków wywołania na przednim panelu):
VDA-21A3 – kaseta zewnętrzna do obsługi 1 lokatora,
VDA-23A3 – kaseta zewnętrzna do obsługi 2 lokatorów,
VDA-24A3 – kaseta zewnętrzna do obsługi 3 lokatorów,
VDA-35A3 – kaseta zewnętrzna do obsługi 4 lokatorów.

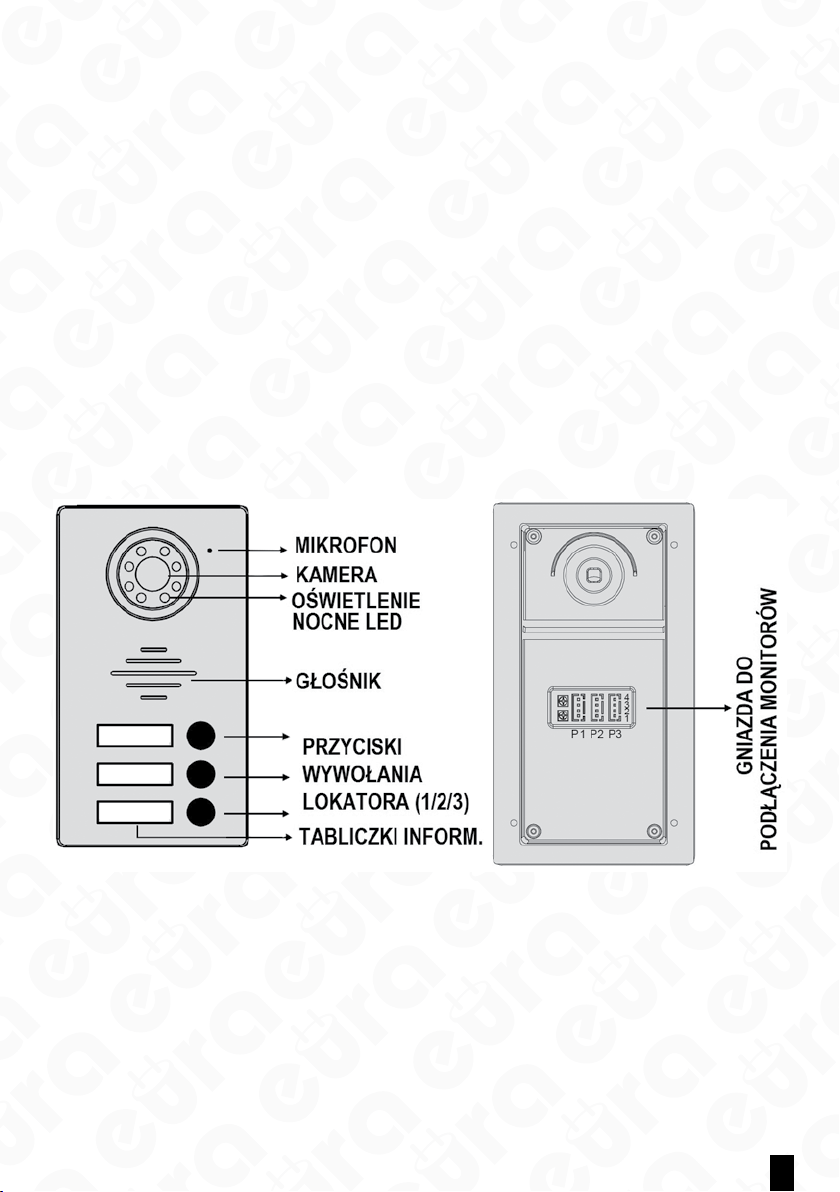

Rys. 1. Budowa zewnętrzna kasety VDA-24A3, obsługującej 3 lokatorów.

5

3. INSTALACJA

UWAGA!

Właściwe umiejscowienie zewnętrznego modułu kamery decyduje o komforcie pracy z
urządzeniem. Stąd zaleca się przed wykonaniem otworów montażowych doświadczalne
dobranie miejsca montażu modułu zewnętrznego. W tym celu należy najpierw zainstalować
moduł wewnętrzny (monitor) i połączyć go elektrycznie z kasetą zewnętrzną. Na czas
prób monitor powinna przytrzymać inna osoba. Kolejno należy podłączyć urządzenie do
sieci 230V/50Hz poprzez zasilacz i przystąpić do wyboru właściwego miejsca montażu
modułu kamery. Osoba przytrzymująca kasetę zewnętrzną winna zasymulować normalne
zadziałanie urządzenia tj. poprzez naciśnięcie przycisku, wywołać drugą osobę znajdującą
się przy monitorze. W tym czasie osoba przy monitorze winna obserwować pole widzenia
kamery. Osoba przytrzymująca moduł kamery, na podstawie sugestii swojego rozmówcy,
musi ustawić ją w położeniu optymalnym. Położenie to należy zaznaczyć i dopiero wtedy
przystąpić do wykonania otworów montażowych, po uprzednim wyłączeniu zasilania.

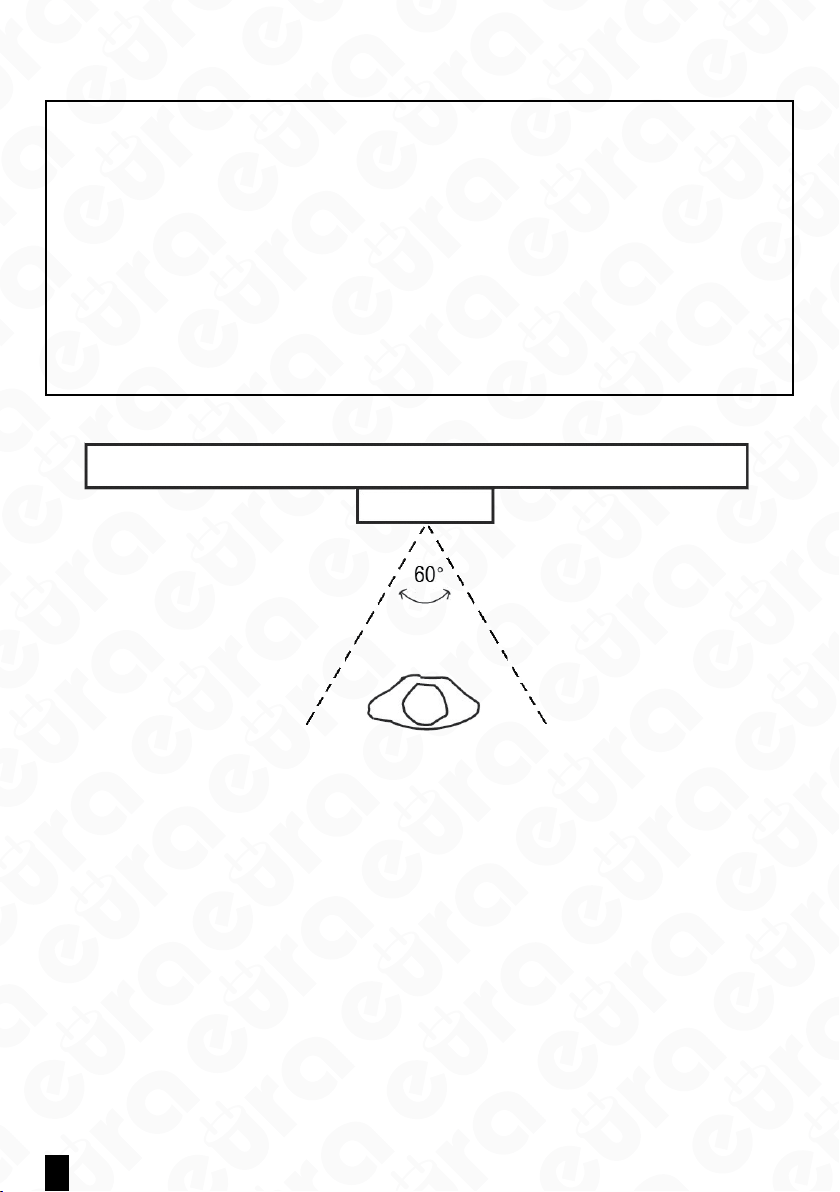

Rys. 2. Kąty widzenia kamer kaset zewnętrznych.

6

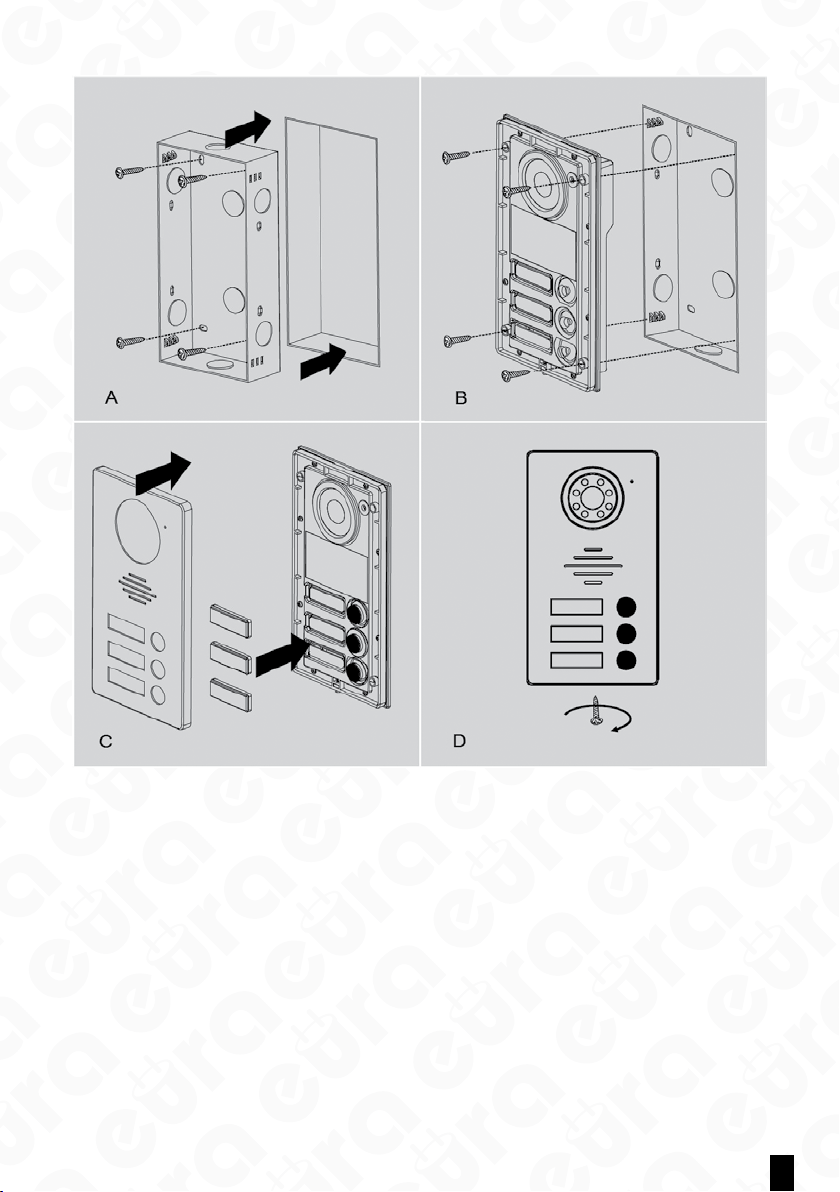

Sposób montażu podtynkowego kasety zewnętrznej pokazany jest na rys. 3:

Rys. 3. Montaż kasety zewnętrznej.

1. Wyciąć w ścianie lub słupku prostokątny otwór o wymiarach 184 x 94 x 40 (mm) na
puszkę podtynkową kasety,

2. Poprzez 4 otwory znajdujące się w dnie puszki podtynkowej odznaczyć w dnie otworu
miejsca na wkręty montażowe, nawiercić otwory i umieścić w nich kołki montażowe,

3. Umieścić puszkę montażową w otworze w ścianie (rys. 3A),

4. Oddzielić przedni panel kasety od głównego korpusu kasety, do gniazda z tyłu korpusu
kasety podłączyć przewody biegnące do monitora (monitorów), zgodnie ze schematem
pokazanym na rys. 4,

5. Za pomocą 4 wkrętów zamocować korpus w otworze ściany (rys. 3B),

6. Zdjąć przezroczyste osłony tabliczek informacyjnych koło przycisków wywołania
lokatora, wpisać numery lub nazwy lokatorów i ponownie założyć osłony na tabliczkach
(rys. 3C),

7. Zamocować przedni panel kasety modułu zewnętrznego na korpusie, przykręcając dolną
śrubę mocującą (rys. 3D).

7

3. SCHEMAT POŁĄCZEŃ

W zależności od wersji kasety (liczby lokatorów), dostępna jest różna liczba gniazd
przyłączeniowych P1, P2, P3, P4 w tylnej części kasety (np. wersja 2-lokatorska
VDA-23A3 posiada 2 gniazda: P1 oraz P2). Przykładowy schemat połączeń
kasety 3-lokatorskiej VDA-24A3 z kompatybilnymi monitorami oraz ryglem
elektromagnetycznym pokazano na rys. 4.

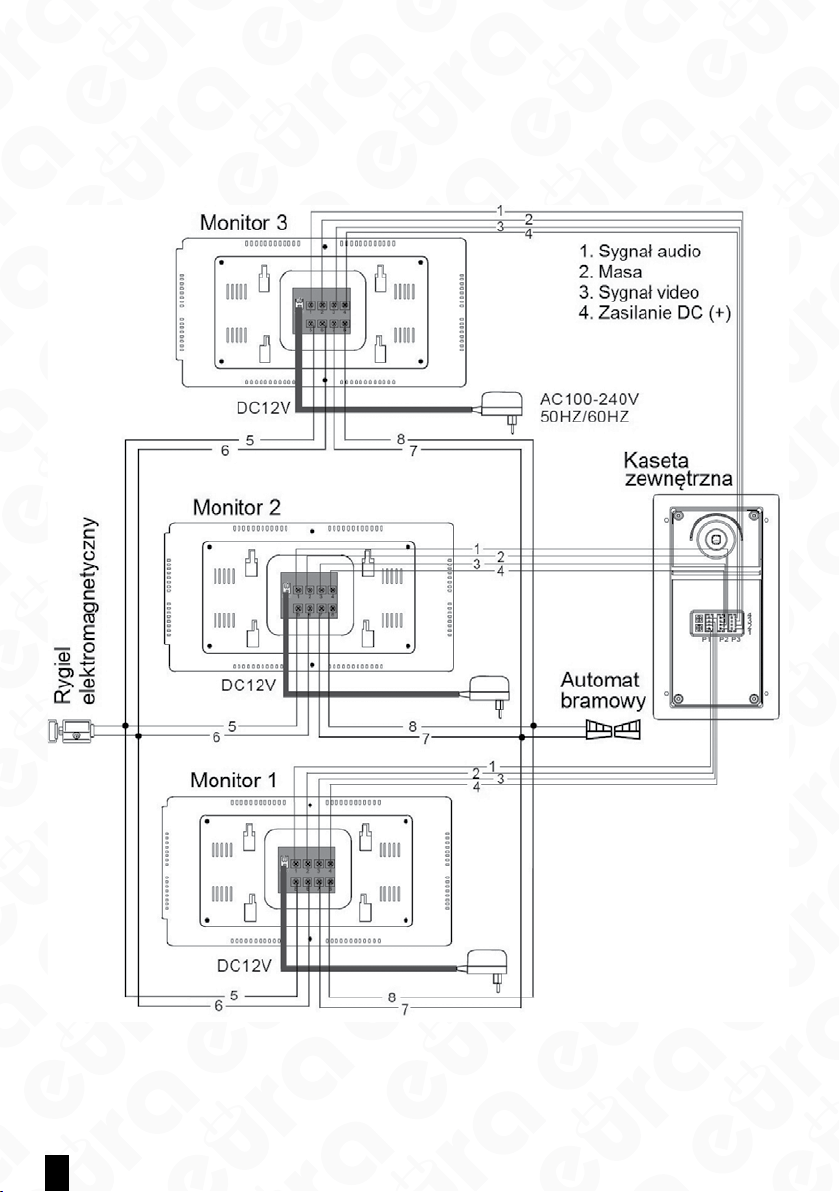

Rys. 4. Schemat połączeń zestawu z podłączeniem rygla bezpośrednio do monitora.

8

4. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12 V DC

Parametry sygnału wideo 1Vp-p 75 Ohm CCIR

Ilość przewodów łączących 4

Ilość obsługiwanych lokali 1 - 4

Napięcie wyjściowe dla rygla elektromagnetycznego 12 V DC

Pobór mocy kasety zewnętrznej
(czuwanie / praca)

Rozdzielczość obrazu 700 TVL

Kąt widzenia kamery w poziomie ok. 60º

Typ przetwornika kamery CMOS 1/4''

Czas aktywacji rygla 3 s

Materiał obudowy Aluminium

Ilość wyjść przekaźnikowych Brak

Sposób montażu kasety zewn. Podtynkowy / Natynkowy

Regulacja położenia oka kamery Tak

Oświetlenie nocne 6 diod LED (światło białe), z cz. zmierzchowym

Czytnik zbliżeniowy Nie

Szyfrator Nie

Czytnik lini papilarnych Nie

Daszek ochronny Tak

Współczynnik ochrony IP44

0,06 W / 6 W

Temperaturowy zakres pracy kasety -18ºC ~ +45ºC

Wymiary kasety zewn. (W x SZ x G) 200 x 112 x 50 mm

Wymiary daszka (W x SZ x G) 206 x 118 x 80 mm

Waga netto kasety ok. 700 g

9

KARTA GWARANCYJNA

nazwa wyrobu: WIDEODOMOFONOWE

KASETY ZEWNĘTRZNE

model:

VDA-21A3

VDA-24A3

VDA-23A3
VDA-35A3

data sprzedaży .......................................................

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).

2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja
obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.

3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny
z akceptacją warunków niniejszej Gwarancji.

4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą
usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).

5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym
zakup (paragon skalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.

6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument
sprzedaży (paragon skalny, faktura VAT).

7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konguracja,
optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

• akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kablami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są

dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,

• uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także

stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,

• uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą,

unieruchomienie Produktu w opakowaniu itp.),

• uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,

• uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej,

podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

• Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

9. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w
rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/lub defektami produkcyjnymi.

10. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

• Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

• prawidłowo wypełnionym Formularzem zgłoszenia naprawy

• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

11. Otwieranie urządzenia bez wyraźnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia
Gwarancji.

12. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje
odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).

13. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.

14. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może
ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu
do Serwisu

15. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.

16. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

• jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,

• uległ uszkodzeniu ewidentnie z winy Nabywcy,

• ma zerwaną plombę,

• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług
Napraw Odpłatnych.

17. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,

• Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

• naprawa może spowodować nadmierne koszty po stronie Serwisu.

18. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

• przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części

zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

• podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

19. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

20. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

21. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać
Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

22. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

• po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w

jakikolwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

• każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić

stosowny protokół.

23. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.
Przemysłowa 35a
84-200 Wejherowo
pon. - pt. 08:00 - 17:00
e-mail: [email protected]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć
szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.
W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub rmy zajmującej się
recyklingiem odpadów. nr rej. GIOŚ: E0011703WBW
