EURA VDA-19A3 User guide

MONITOR

VDA-19A3

Instrukcja obsługi oraz

karta gwarancyjna

SpiS treści

1. cHArAKterYStYKA MONitOrA ................................................................................................ 5

2. BUDOWA MODUŁU WeWNĘtrZNeGO (MONitOrA) .............................................................. 5

3. iNStALAcJA MODUŁU WeWNĘtrZNeGO (MONitOrA) .......................................................... 6

4. ScHeMAt pOŁĄcZeŃ MONitOrA Z iNNYMi KOMpONeNtAMi ............................................6

5. OBSŁUGA MODUŁU WeWNĘtrZNeGO (MONitOrA) .............................................................. 7

5.1. prOWADZeNie rOZMOWY WrAZ Z pODGLĄDeM ........................................................... 7

5.2. FUNKcJA pODGLĄDU .............................................................................................................8

5.3. OtWierANie BrAMY WJAZDOWeJ LUB DODAtKOWeJ FUrtKi .....................................8

6. SpecYFiKAcJA tecHNicZNA MONitOrA VDA-19A3 ............................................................. 10

3

UWAGI WSTĘPNE

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne
zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze
zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Sa­modzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używa­nia odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia
przez wykwalikowany personel.
Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego mon­tażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i mody­kacji.

Deklaracja zgodności UE do niniejszego urządzenia znajduje się

na stronie internetowej http://www.eura-tech.pl/

4

1. cHArAKterYStYKA MONitOrA

Monitor wyposażony jest w kolorowy wyświetlacz LCD o przekątnej 4,3”. Oprócz standardowych funkcji
komunikacji z osobą odwiedzającą, podglądu otoczenia kamery oraz sterowania ryglem przy wejściu na
posesję, monitor umożliwia sterowanie drugim wejściem na posesję. Pokrętła regulacyjne umożliwiają do­stosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad
nimi, użytkownik może wybrać jedną z 16 dostępnych melodii gongu. Istnieje możliwość zasilania zestawu
alternatywnie - napięciem stałym 12V DC z zasilacza montowanego na szynie DIN.

2. BUDOWA MODUŁU WeWNĘtrZNeGO (MONitOrA)

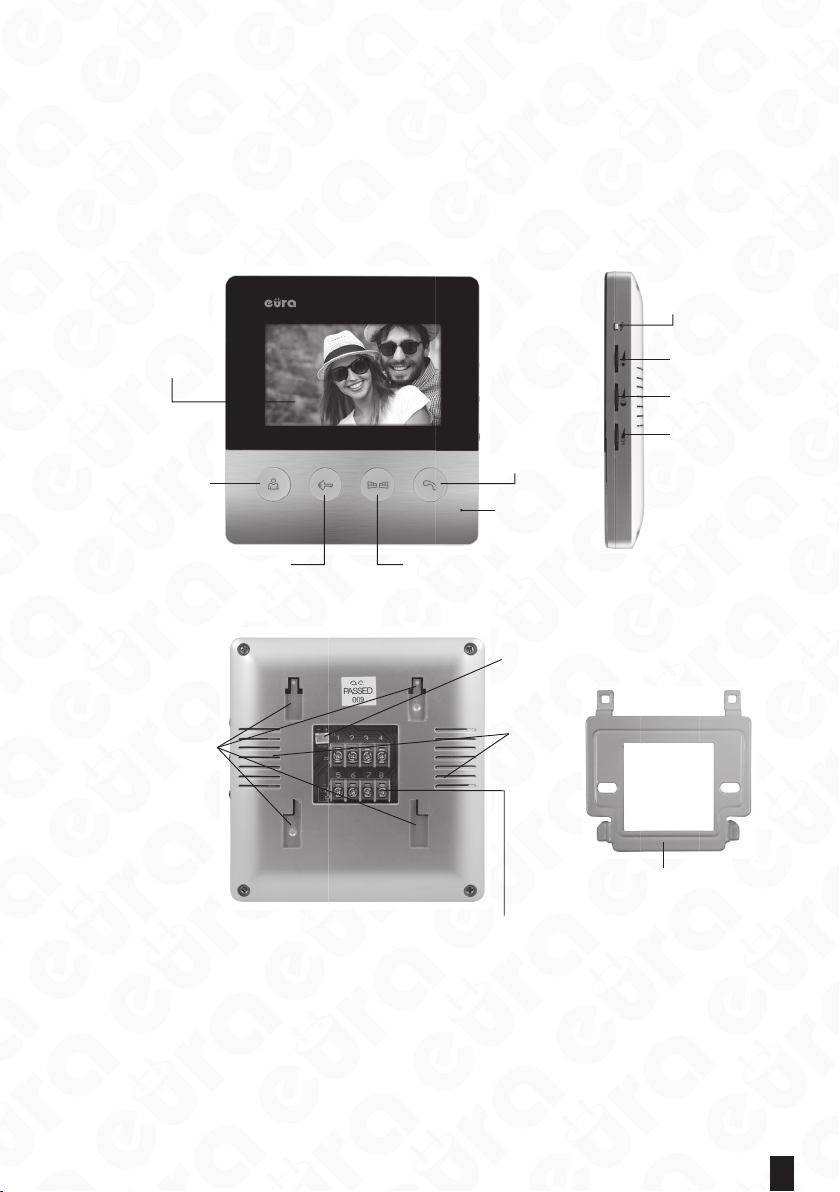

Budowa monitora VDA-19A3 jest pokazana na rys. 1.

Przycisk wyboru
melodii gongu

Kolorowy monitor TFT LCD

umożliwiający obserwację

osoby dzwoniącej

Przycisk podglądu

Przycisk
prowadzenia
rozmowy

Mikrofon

Regulację jasności
obrazu

Regulację nasycenia
kolorów

Regulację siły głosu

Przycisk otwierania drzwi / furtki

(zwalniania rygla elektromagnetycznego)

Uchwyty mocujące moduł

wewnętrzny na ramce

montażowej

Przycisk otwierania bramy

Gniazdo służące do podłączenia
końcówki zasilacza 12V DC

Głośniki

Ramkę montażową przeznaczoną
do zawieszenia modułu na ścianie

Zaciski służące do podłączenia za pomocą przewodów:
modułu zewnętrznego i rygla elektromagnetycznego

Rys. 1. Budowa monitora VDA-19A3

5

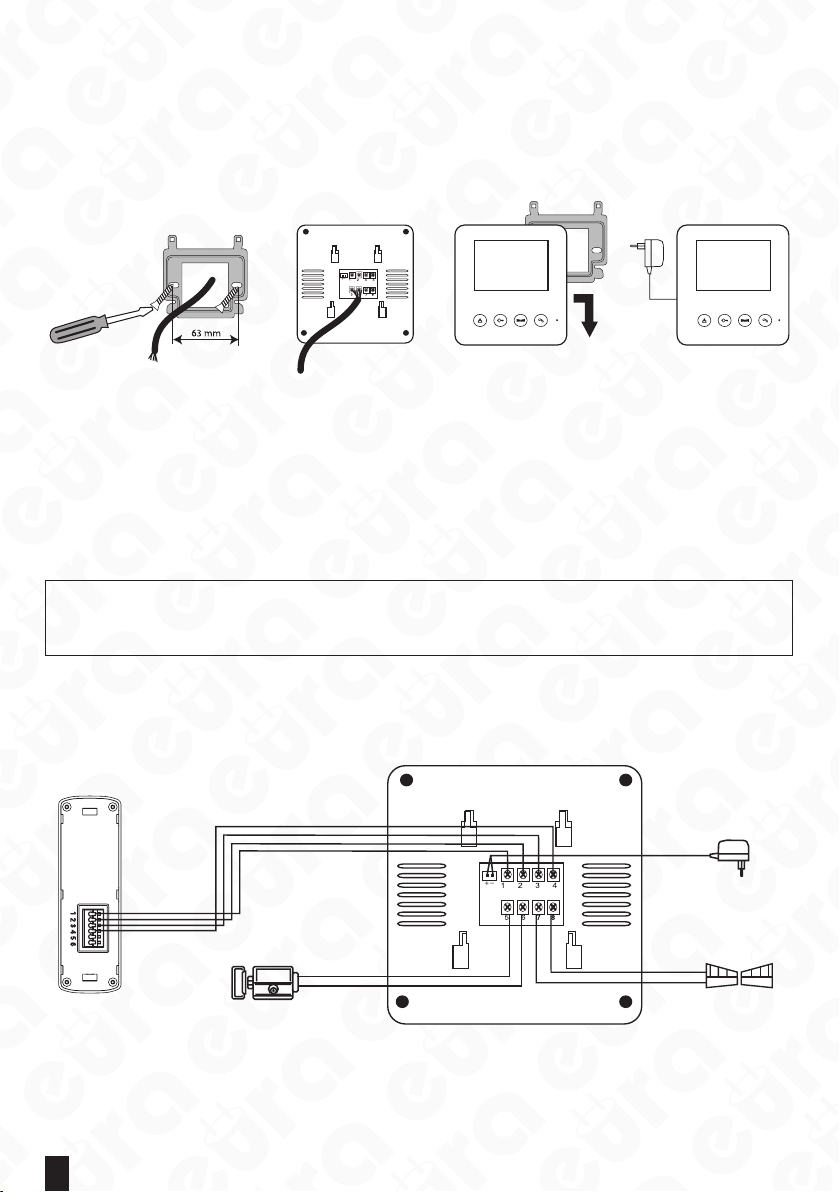

3. iNStALAcJA MODUŁU WeWNĘtrZNeGO (MONitOrA)

cd

Aby zainstalować monitor należy kolejno:

1. Do ściany przykręcamy dołączoną w zestawie ramkę montażową modułu wg rys. 2a w sposób za­pewniający łatwe i estetyczne doprowadzenie przewodu łączącego zestaw i przewodu zasilającego.
Standardowa wysokość na jakiej powinien znajdować się środek ekranu monitora po zawieszeniu na
ramce wynosi ok. 145 cm, niemniej jego położenie można dostosować do indywidualnych potrzeb
użytkowników.

ab

Rys. 2

2. Do zacisków łączeniowych znajdujących się na odwrocie monitora (rys. 2b) podłączamy poszczegól­ne żyły przewodu wg schematu (rys. 3).

3. Do gniazda podłączamy wtyk zasilacza będącego na wyposażeniu zestawu.

4. Na tylnej części obudowy monitora znajdują się 4 otwory służące do wieszania tego modułu na ram­ce montażowej. Należy delikatnie powiesić monitor na ramce, zgodnie z kierunkiem oznaczonym
strzałka na rys. 2c, tak aby wszystkie 4 uchwyty z ramki znalazły się w otworach obudowy.

5. Podłączyć zasilacz do sieci ~230V/50Hz.

UWAGA!

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone
do zasilania. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia!

4. ScHeMAt pOŁĄcZeŃ MONitOrA Z iNNYMi KOMpONeNtAMi

Schemat połączeń systemu, w skład którego wchodzą: moduł zewnętrzny z kamera, moduł wewnętrzny z mo­nitorem, rygiel elektromagnetyczny, opcjonalny automat bramy wjazdowej lub garażowej i zasilacz pokazano
na rys. 3.

MODUŁ
ZEWNĘTRZNY

12V DC

AC 230V/ 50Hz

RYGIEL ELEKTROMAGNETYCZNY

(element wyposażenia dodatkowego)

Rys. 3. Schemat połączeń monitora VDA-19A3 z innymi komponentami

6

MONITOR

AUTOMAT

BRAMY

WJAZDOWEJ

UWAGA!

Rygiel elektromagnetyczny wyzwalany jest impulsem 12V DC z zacisku 5 i 6 monitora.
Sterownie bramą wjazdową realizowane jest za pomocą przekaźnika, którego styki N.O. (normalnie
otwarte) wyprowadzone są na zaciski 7 i 8 monitora.

UWAGA!

Wszelkie przewody energetyczne i telekomunikacyjne, będące w bezpośrednim kontakcie z przewoda­mi łączącymi moduł zewnętrzny z modułem wewnętrznym mogą wpłynąć niekorzystnie na działanie
całego zestawu.

UWAGA!

Zalecane przekroje przewodów łączących oba moduły w zależności od ich długości powinny wynosić:

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowa-

0 - 50m 4x0.5mm
50m - 100m 4x0.75mm

2

dzone przewodem 2 x 1mm

2

nalnym automatem bramy wjazdowej. Optymalnym rozwiązaniem bę-

2

, podobnie w przypadku połączenia z opcjo-

dzie użycie jednego 4-żyłowego przewodu łączącego monitor z modułem
zewnętrznym, jednego 2-żyłowego przewodu łączącego monitor z ryglem elektromagnetycznym oraz
jednego 2-żyłowego przewodu łączącego monitor z automatem bramy wjazdowej. Jeżeli użytkownik
posiada inne przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniej należy
dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.

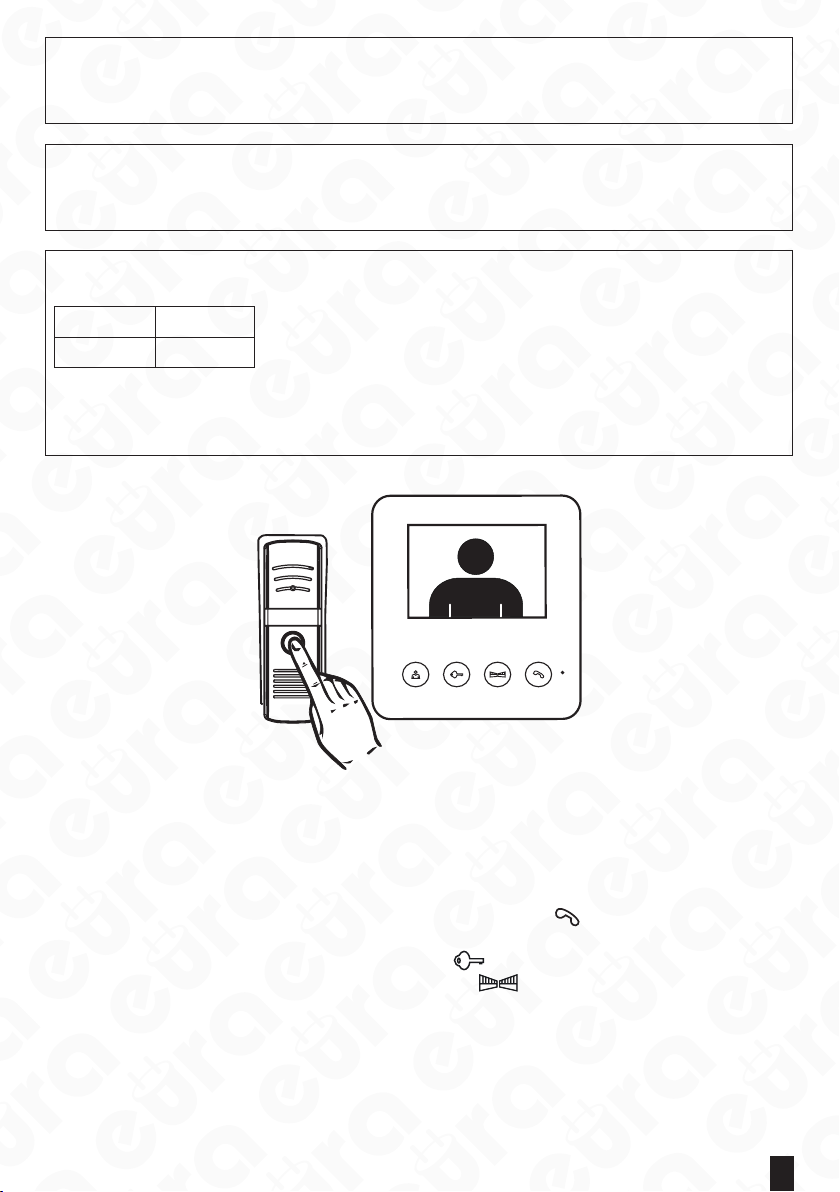

Rys. 4

5. OBSŁUGA MODUŁU WeWNĘtrZNeGO (MONitOrA)

5.1. prOWADZeNie rOZMOWY WrAZ Z pODGLĄDeM

W momencie, gdy osoba dzwoniąca wciśnie przycisk wywołujący na kasecie modułu zewnętrznego
(rys. 4), w module wewnętrznym uruchamia się sygnał gongu oraz automatycznie pojawia się ob­raz na monitorze. Po naciśnięciu przycisku prowadzenia rozmowy można prowadzić rozmowę
(rys. 4). Osoba znajdująca się wewnątrz pomieszczenia ma możliwość zdalnego otwarcia drzwi (zwol­nienia rygla elektromagnetycznego) naciskając przycisk na obudowie monitora lub zdalnego uru­chomienia automatu bramy wjazdowej naciskając przycisk . Funkcja prowadzenia rozmowy wraz
z podglądem uaktywni się na okres 2 minut i po tym czasie urządzenie powróci do trybu czuwania.
W celu dalszej kontynuacji rozmowy należy powtórnie wcisnąć przycisk wywołania na module zewnętrz­nym lub wcisnąć kolejno przyciski: podglądu i prowadzenia rozmowy na module wewnętrznym. Odpo­wiednia jasność obrazu, nasycenie kolorów, głośność rozmowy i melodię gongu możemy ustawić poten­cjometrami i przełącznikami (rys. 1).

7

5.2. FUNKcJA pODGLĄDU

Istnieje możliwość uruchomienia kamery urządzenia w celu dyskretnej obserwacji tego, co dzieje się
na zewnątrz bez konieczności wywołania z zewnątrz. Uruchamianie tej funkcji odbywa się poprzez
wciśnięcie przycisku podglądu

. W tym momencie na monitorze pojawia się obraz podglądu, który
zniknie automatycznie po ok. 40 sekundach. Na czas działania funkcji podglądu głośnik modułu ze­wnętrznego pozostaje wyłączony.

5.3. OtWierANie BrAMY WJAZDOWeJ LUB DODAtKOWeJ FUrtKi

Po odebraniu połączenia lub uruchomieniu podglądu na monitorze osoba znajdująca się wewnątrz po­mieszczenia ma możliwość zdalnego zwolnienia rygla elektromagne tycznego naciskając przycisk na
obudowie monitora.
Oprócz zdalnego otwierania furtki lub drzwi wejściowych, monitor VDA-19A3 oferuje również możliwość
sterowania napędem bramy wjazdowej na posesję lub napędem bramy garażowej. Jeśli w lokalu użyt­kownika zainstalowany jest taki automat, istnieje możliwość podłączenia monitora wideodomofonu do
wejścia sterującego automatem i późniejsze uruchamianie napędu bramy za pomocą przycisku na
przednim panelu monitora. Do podłączenia napędu bramy służą zaciski 7 i 8 (styk N.O.) z tyłu obudowy

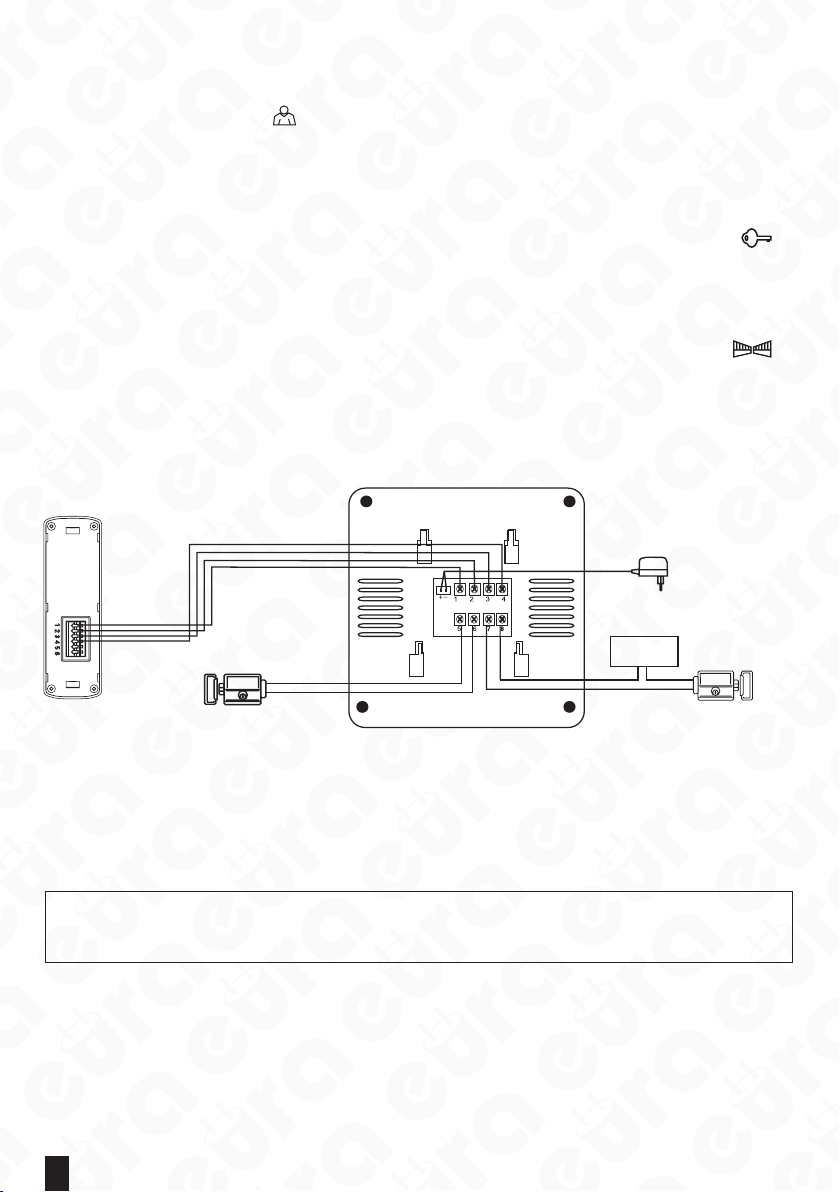

monitora (patrz schemat na rys. 3). Istnieje możliwość podłączenia do zacisków 7 i 8 monitora standardo­wego rygla elektromagnetycznego, otwierającego np. drugą furtkę na posesję (rys. 5). Wówczas do zasi­lania rygla należy zastosować oddzielny zasilacz o parametrach zgodnych z parametrami zastosowanego
rygla elektromagnetycznego.

MODUŁ
ZEWNĘTRZNY

12V DC

AC 230V/ 50Hz

ZASILACZ

RYGLA 2

RYGIEL ELEKTROMAGNETYCZNY

(element wyposażenia dodatkowego)

Rys. 5. Podłączenie dodatkowego rygla elektromagnetycznego (otwieranie dodatkowej furtki)

MONITOR

RYGIEL

ELEKTROMAGNETYCZNY 2

cZYSZcZeNie i KONSerWAcJA pOSZcZeGÓLNYcH eLeMeNtÓW ZeStAWU

W wypadku zabrudzenia monitora czy kamery należy je czyścic wyłącznie miękką, lekko wilgot­ną szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych do mycia elementów
z tworzyw sztucznych.

UWAGA!

Używanie środków myjących opartych na bazie rozpuszczalników, benzyn itp. oraz środków zawierają­cych substancje ścierne jest niedopuszczalne!

ZANiM WeZWieSZ SerWiS - pOrADY prAKtYcZNe

Przed oddaniem urządzenia do naprawy prosimy o przejrzenie poniższej listy, zawierającej kilka przy­kładów nieprawidłowego działania. Być może problem nie będzie wymagał interwencji serwisu. Poniż­sze ogólne porady nie uwzględniają objawów spowodowanych niewłaściwym połączeniem modułów
systemu . .

8

OBJAW MOŻLIWE ROZWIĄZANIE

Brak zasilania monitora

Brak obrazu na monitorze

Obraz na monitorze jest bardzo jasny

Podczas prowadzenia rozmowy lub używania
funkcji „podglądu” na ekranie monitora poja­wiają się przypadkowe zakłócenia

Obraz na monitorze jest „zamglony”

Przy niewystarczającym oświetleniu modułu
zewnętrznego obraz na monitorze jest mniej
wyraźny i zanikają kolory

Sprawdź, czy urządzenie jest podłączone do sieci.
Sprawdź zasilanie w gniazdku, podłączając inne
urządzenie.

Sprawdź czy została zachowana prawidłowa ko­lejność umieszczenia poszczególnych przewodów
we wtyku łączącym kamerę zewnętrzną z moni­torem. Poszczególne przewody łączące z moduł
wewnętrzny z zewnętrznym muszą być połączone
zgodnie ze schematem połączeniowym (patrz rys.

10).
Sprawdź czy kamera nie jest oświetlana bezpo-

średnio padającymi promieniami światła (np. słoń­ce, reektory, oświetlenie uliczne), w tym przypad­ku konieczna będzie zmiana położenia modułu
zewnętrznego.

Należy wykluczyć możliwość oddziaływania na
zestaw silnych pól elektromagnetycznych, któ­re mogą generować np. telefony komórkowe czy
inne urządzenia telekomunikacyjne .

Należy sprawdzić, czy zewnętrzna obudowa ka­mery nie jest zabrudzona. W razie konieczności
należy ją wyczyścić, postępując zgodnie z zalece­niami punktu, dotyczącego konserwacji i czyszcze­nia. W wyniku zmian temperatury zewnętrznej na
module kamery może osadzać się rosa a w okre­sie zimowym obudowa może ulegać oszronieniu.
W wypadku wody można ją usunąć poprzez wy­tarcie miękką szmatką. Podobnie szron można
usunąć używając ogrzanej szmatki. Nigdy nie na­leży używać przedmiotów mogących porysować
plastikową osłonę kamery.

Jest to zjawisko normalne, występujące przy nie­dostatecznym oświetleniu modułu zewnętrznego
zawierającego tego typu kamerę kolorową. W celu
poprawienia jakości obrazu w nocy, należy zasto­sować dodatkowe oświetlenie zewnętrzne w po­bliżu kamery.

9

6. SpecYFiKAcJA tecHNicZNA MONitOrA VDA-19A3

Napięcie zasilania 12 V DC

Wymagany własny zasilacz Tak

Parametry sygnału wideo 1Vp-p 75 Ohm CCIR

Minimalna ilość przewodów łączących 4

Ilość obsługiwanych wyjść 2

Wyjście 1: 12V DC 350mA

Rodzaje wyjść

Wyjście 2: N.O. 1A/ 24VDC Max

Czas aktywacji rygla/ bramy przycisk chwilowy/ przycisk chwilowy

Pobór mocy - czuwanie / praca 1,5 W / 5 W

Wielkość ekranu monitora 4,3”

Typ ekranu Kolor TFT-LCD

Rozdzielczość ekranu 480 × 272 pikseli

Ilość melodii gongu 16

Głośnomówiący Tak

Język menu Polski

Stopień ochrony IP20

Temperaturowy zakres pracy 0ºC ~ +40ºC

Wymiary (W x SZ x G) 143 x 136 x 18,5 mm

Waga netto 280 g

10

nazwa wyrobu: MONITOR

KARTA GWARANCYJNA

model:

data sprzedaży .......................................................

VDA-19A3

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).

2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja

obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.

3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny
z akceptacją warunków niniejszej Gwarancji.

4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą
usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).

5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym
zakup (paragon skalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.

6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument
sprzedaży (paragon skalny, faktura VAT).

7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konguracja,
optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

• akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kablami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są

dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,

• uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także

stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,

• uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą,

unieruchomienie Produktu w opakowaniu itp.),

• uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,

• uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej,

podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

• Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

9. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w
rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/lub defektami produkcyjnymi.

10. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

• Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

• prawidłowo wypełnionym Formularzem zgłoszenia naprawy

• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

11. Otwieranie urządzenia bez wyraźnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia
Gwarancji.

12. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje
odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).

13. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.

14. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może
ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu
do Serwisu

15. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.

16. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

• jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,

• uległ uszkodzeniu ewidentnie z winy Nabywcy,

• ma zerwaną plombę,

• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług
Napraw Odpłatnych.

17. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,

• Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

• naprawa może spowodować nadmierne koszty po stronie Serwisu.

18. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

• przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części

zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

• podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

19. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

20. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

21. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać

Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

22. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

• po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w

jakikolwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

• każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić

stosowny protokół.

23. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.
Przemysłowa 35a
84-200 Wejherowo
pon. - pt. 08:00 - 17:00
e-mail: [email protected]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby
uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.
W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub rmy
zajmującej się recyklingiem odpadów.

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku
http://www.elektroeko.pl

nr rej. BDO 000015700

11

EURA-TECH Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością rmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!

Firma Eura-Tech Sp. z o.o. zastrzega sobie prawo do zmiany parametrów technicznych i modykacji instrukcji obsługi bez powiadamiania.

Jednocześnie informuje, że najaktualniejsza wersja instrukcji znajduje się na stronie Internetowej www.eura-tech.eu na podstronie danego produktu.

www.eura-tech.eu

Wszystkie prawa zastrzeżone.
