ZAMKI SZYFROWE

Z CZYTNIKIEM KART ZBLIŻENIOWYCH

AC-20C7 AC-30C7

AC-20C7_AC-30C7_manual_2019_01.indd 1 2019-01-29 09:50:14

Instrukcja obsługi oraz

specykacja techniczna

AC-20C7_AC-30C7_manual_2019_01.indd 2 2019-01-29 09:50:15

SPIS TREŚCI

1. PRZEZNACZENIE I OGÓLNA CHARAKTERYSTYKA .........................................................6

2. ZAWARTOŚĆ ZESTAWU .......................................................................................................6

3. BUDOWA ZAMKA .................................................................................................................6

4. INSTALACJA ZAMKA I SCHEMAT POŁĄCZEŃ ................................................................... 7

5. OBSŁUGA ZAMKA SZYFROWEGO.................................................................................... 13

5.1. WEJŚCIE NA POSESJĘ.................................................................................................. 13

5.2. SYGNALIZACJA WSKAŹNIKA OTWARCIA STREFY ................................................14

5.3. DODATKOWE FUNKCJE ............................................................................................. 14

5.3.1. PRZYCISK ZWIERNY ........................................................................................ 14

5.3.2. DETEKCJA ZAMKNIĘCIA DRZWI ....................................................................14

5.3.3. FUNKCJA DZWONKA ........................................................................................ 14

5.4. WEJŚCIE DO TRYBU USTAWIEŃ .............................................................................. 14

5.4.1. WEJŚCIE DO TRYBU USTAWIEŃ ZA POMOCĄ KODU MASTER ................. 14

5.4.2. WEJŚCIE DO TRYBU USTAWIEŃ ZA POMOCĄ KARTY MASTER ............... 14

5.5. POTENCJALNE PROBLEMY Z KODAMI ...................................................................14

5.5.1. UTRATA KODU MASTER .................................................................................14

5.5.2. WPISYWANIE BŁĘDNYCH KODÓW ............................................................... 14

5.5.3. OGÓLNE UWAGI ODNOŚNIE DO KODÓW

6. PROGRAMOWANIE ZAMKA ............................................................................................. 15

6.1. PROGRAMOWANIE SPOSOBU AKTYWACJI ZAMKA ............................................. 15

6.2. ZMIANA KODU MASTER ........................................................................................... 15

6.3. USTAWIENIE DŁUGOŚCI KODU MASTER ............................................................... 15

6.4. DODAWANIE KART MASTER ................................................................................... 16

6.5. DODAWANIE KART I KODÓW UŻYTKOWNIKA DLA STREFY 1 ........................... 16

6.5.1. DODAWANIE KODU UŻYTKOWNIKA DLA STREFY 1 .................................. 16

6.5.2. GRUPOWE DODAWANIE KART UŻYTKOWNIKÓW DLA STREFY 1 .......... 16

6.5.3. DODAWANIE KARTY + KODU UŻYTKOWNIKA DLA STREFY

6.6. DODAWANIE KART I KODÓW UŻYTKOWNIKA DLA STREFY 2 ..........................17

6.6.1. DODAWANIE KODU UŻYTKOWNIKA DLA STREFY 2 ..................................17

6.6.2. DODAWANIE KARTY + KODU UŻYTKOWNIKA DLA STREFY 2 ................ 18

6.7. USUWANIE WSZYSTKICH KART I KODÓW ............................................................18

6.8. ZMIANA CZASU ZWALNIANIA RYGLA .................................................................... 18

6.8.1. ZMIANA CZASU ZWALNIANIA RYGLA DLA STREFY 1 ................................. 18

6.8.2. ZMIANA CZASU ZWALNIANIA RYGLA DLA STREFY 2 ...............................19

6.9. USTAWIENIA FUNKCJI ANTYSABOTAŻU ............................................................... 19

6.10. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH ..................................................... 19

7. SPECYFIKACJA TECHNICZNA ............................................................................................ 20

KARTA GWARANCYJNA .........................................................................................................22

..................................................... 14

.....................17

AC-20C7_AC-30C7_manual_2019_01.indd 3 2019-01-29 09:50:15

AC-20C7_AC-30C7_manual_2019_01.indd 4 2019-01-29 09:50:15

Przed podłączeniem i użytkowaniem urządzeń prosimy o dokładne zapoznanie się z niniej­szą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosi­my o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie
urządzenia jest możliwe pod warunkiem posiadania przez montażystę podstawowej wiedzy
z zakresu elektrotechniki i używania odpowiednich narzędzi. Niemniej zalecane jest doko­nywanie montażu urządzenia przez wykwalikowany personel. Importer nie odpowiada za
uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia,
oraz z dokonywania samodzielnych napraw i modykacji.

UWAGA: W przypadku posiadania starszej wersji zamka AC-20C7 wyposażonego w wiązkę
przewodów łączących zamiast zacisków przyłączeniowych, obowiązuję ten sam schemat
podłączeniowy jak w przypadku zamka AC-30C7.

UWAGI WSTĘPNE

AC-20C7_AC-30C7_manual_2019_01.indd 5 2019-01-29 09:50:15

1. PRZEZNACZENIE I OGÓLNA CHARAKTERYSTYKA

Wskaźnik

Wskaźnik statusu

Zamki szyfrowe AC-20C7 i AC-30C7 są urządzeniami, przeznaczonymi do wykorzystania w
systemach bezpieczeństwa. Urządzenia posiadają dwa wyjścia przekaźnikowe, które mogą
sterować dwoma niezależnymi strefami. Do wyjścia można podłączyć np. rygiel elektroma­gnetyczny otwierający furtkę lub drzwi wejściowe. Wszystkie funkcje zamka programuje się
przy użyciu klawiatury numerycznej. Po zaprogramowaniu urządzenia istnieje możliwość
późniejszego sterowania wejściem do strefy na 3 sposoby:

- wejście tylko przy pomocy karty zbliżeniowej ID,

- wejście przy użyciu kombinacji: karta zbliżeniowa oraz 4-cyfrowy kod dostępu,

- wejście przy pomocy karty zbliżeniowej lub 4-cyfrowego kodu dostępu.
Zamki szyfrowe AC-20C7 i AC-30C7 zamknięte są w solidnej wandaloodpornej i strugo-

-szczelnej obudowie, co pozwala na zainstalowanie go praktycznie w dowolnym miejscu,
zarówno wewnątrz jak i na zewnątrz budynku.

2. ZAWARTOŚĆ ZESTAWU

W skład całego zestawu wchodzą:

- zamek szyfrowy,

- śruby mocujące,

- klucz montażowy,

- 4 kart zbliżeniowe ID (AC-20C7) lub 4 breloki ID (AC-30C7).

3. BUDOWA ZAMKA

Zewnętrzną budowę zamków szyfrowych pokazano na rys. 1-2.

AC-20C7_AC-30C7_manual_2019_01.indd 6 2019-01-29 09:50:15

otwarcia strefy

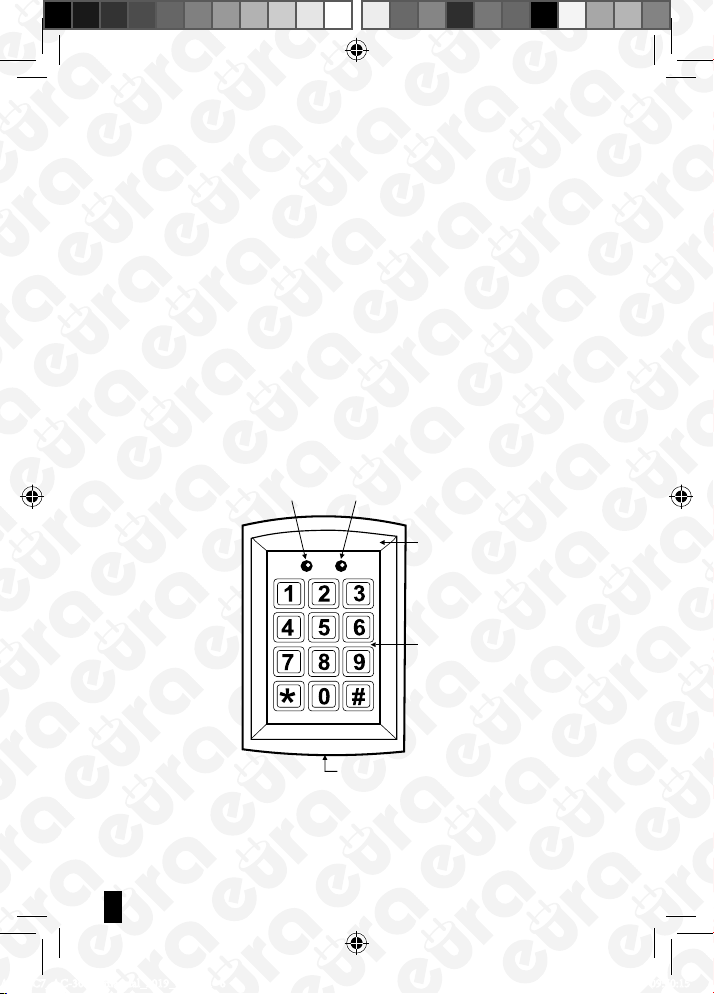

Rys.1. Budowa zamka szyfrowego AC-20C7

pracy zamka

Śruba mocująca

Czytnik RFID

Klawiatura
numeryczna

6

Wskaźnik

otwarcia strefy

Wskaźnik statusu

Klawiatura

numeryczna

Czytnik RFID

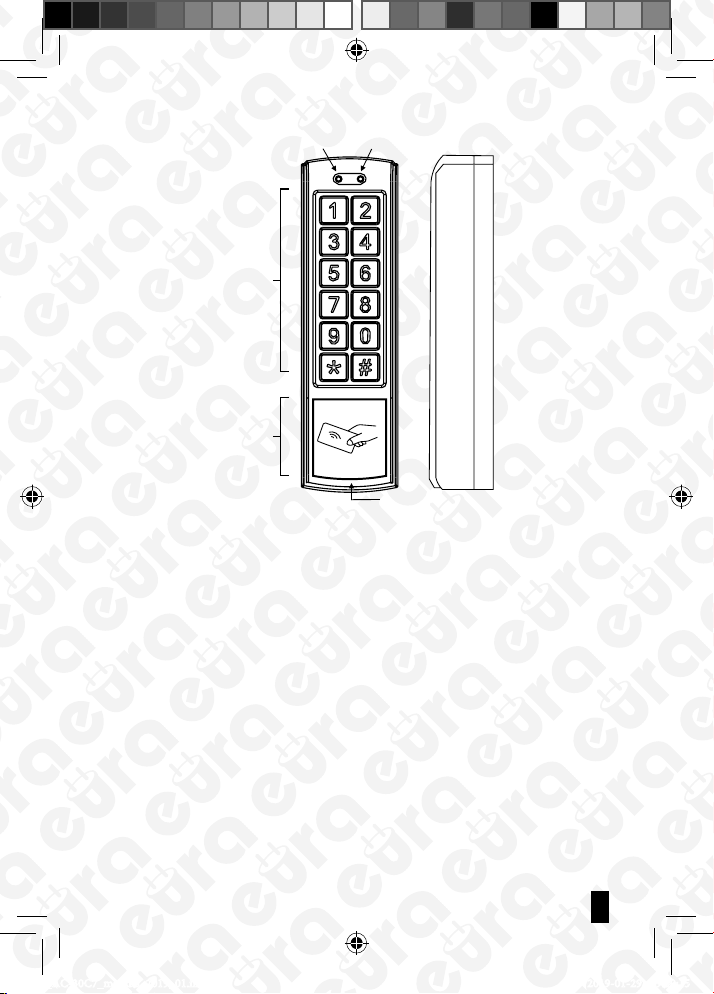

Rys. 2. Budowa zamka szyfrowego AC-30C7

Zamek szyfrowy wyposażony jest w dwa wyjścia przekaźnikowe. Istnieje możliwość podłą­czenia do systemu rygli zwykłych wykorzystując styki „N.O.” i „COM”, a także rygli rewersyj­nych – wykorzystując styki „N.C.” i „COM”.

4. INSTALACJA ZAMKA I SCHEMAT POŁĄCZEŃ

Zamki AC-20C7 i AC-30C7 przeznaczone są do montażu natynkowego .

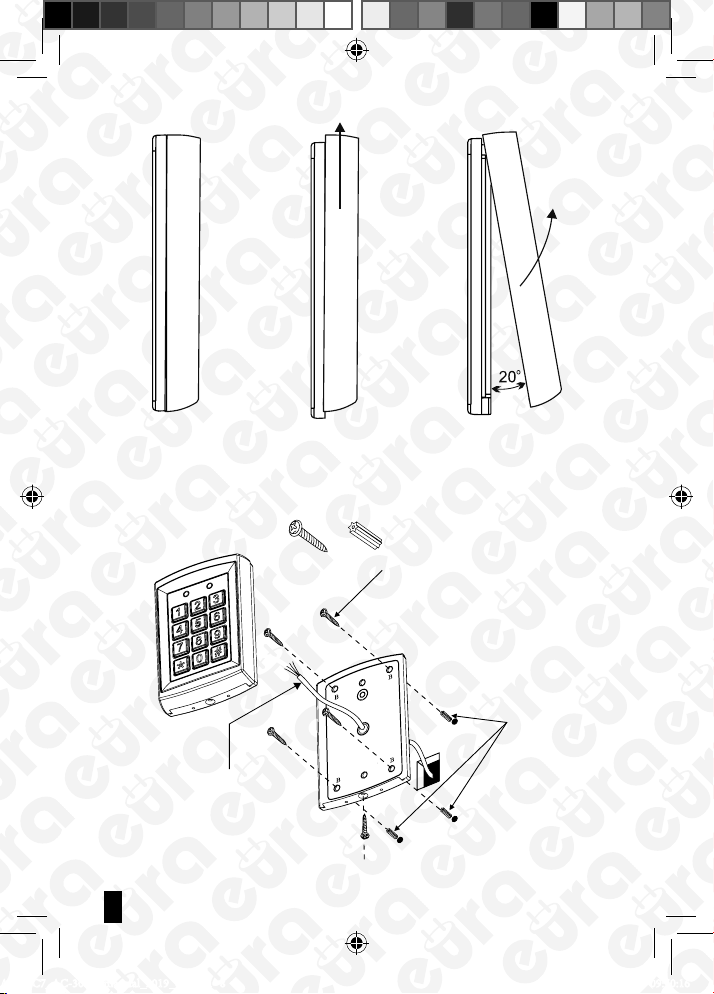

W celu zainstalowania zamka przy wejściu na posesję należy wykonać następujące czynności:

1. Oddzielić podstawę mocującą zamka od jego głównego korpusu, odkręcając najpierw śru­bę mocującą u dołu zamka za pomocą specjalnego klucza (wyposażenie zestawu). Następ­nie tylną część obudowy należy delikatnie przesunąć kilka mm w górę względem przedniej
części, po czym pochylić ją o ok. 20 stopni i zdjąć (rys. 3).

pracy zamka

Śruba

mocująca

AC-20C7_AC-30C7_manual_2019_01.indd 7 2019-01-29 09:50:15

7

AC-20C7_AC-30C7_manual_2019_01.indd 8 2019-01-29 09:50:16

Rys. 3. Zsuwanie tylnej części obudowy

2. W ścianie lub słupku, gdzie ma być zainstalowany zamek, odznaczyć 4 miejsca pod kołki
i wkręty montażowe, wykorzystując w tym celu 4 zewnętrzne otwory w podstawie mocu­jącej zamka (patrz rys. 4 - 5).

Wkręty
montażowe

Kołki
montażowe

Wiązka przewodów

Rys. 4. Instalacja zamka szyfrowego AC-20C7

8

Wkręty
montażowe

Kołki
montażowe

Wiązka przewodów

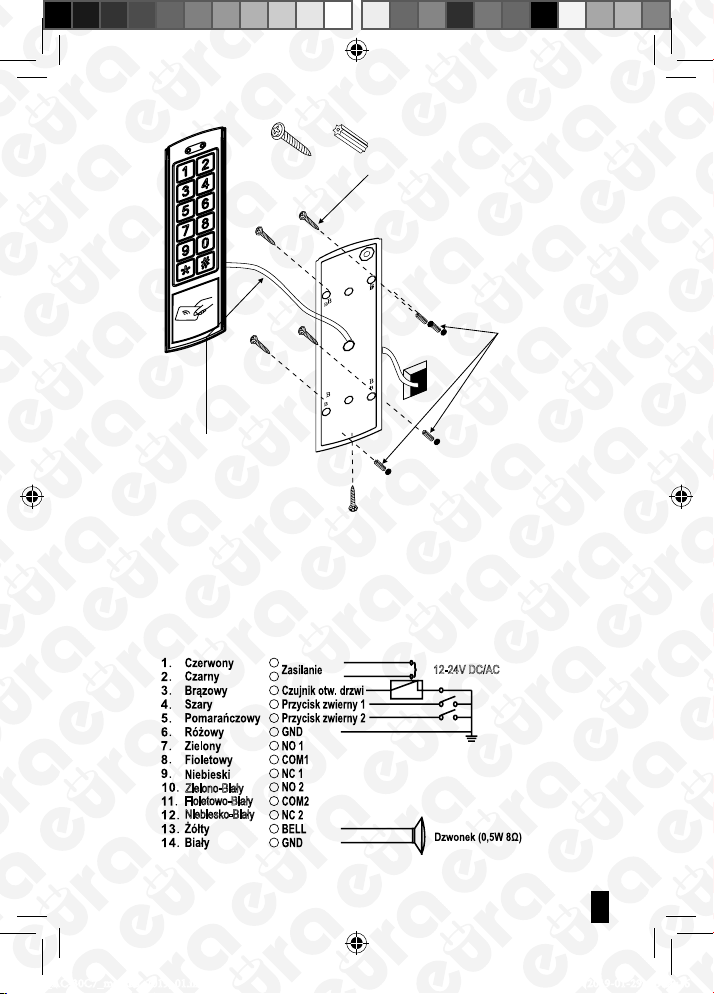

Rys. 5. Instalacja zamka szyfrowego AC-30C7

3. W oznaczonych miejscach wywiercić otwory, a następnie umieścić w nich 4 kołki montażowe.

4. Przewody elektryczne biegnące od zasilania i rygla elektromagnetycznego (oraz ewen­tualnie od innych urządzeń) podłączyć do gniazda przyłączeniowego zamka – zgodnie ze
schematem pokazanym na rys. 6 lub rys. 7.

5. Za pomocą 4 wkrętów montażowych przymocować podstawę zamka do ściany.

6. Założyć korpus zamka na przymocowaną do ściany podstawę oraz przykręcić śrubę mo-

cującą u dołu zamka za pomocą klucza.

12-24V DC/AC

AC-20C7_AC-30C7_manual_2019_01.indd 9 2019-01-29 09:50:16

Zielono-Biały
Fioletowo-Biały
Niebiesko-Biały

Rys. 6. Schemat połączeń zamków szyfrowych AC-30C7

9

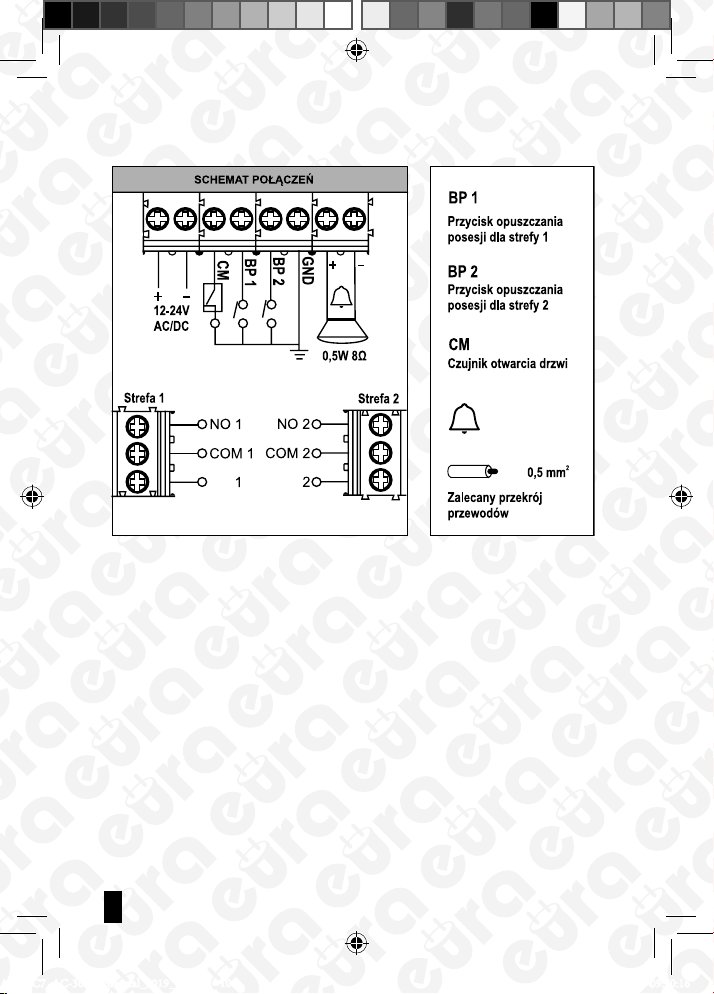

Opis poszczególnych wyprowadzeń w gnieździe przyłączeniowym zamka AC-20C7 przed­stawiono poniżej:

NC NC

Rys. 7. Schemat połączeń zamka szyfrowego AC-20C7

Uwaga: Wiązka przewodów przechodzić musi przez duży okrągły otwór w środku podstawy

mocującej.

AC-20C7_AC-30C7_manual_2019_01.indd 10 2019-01-29 09:50:16

10

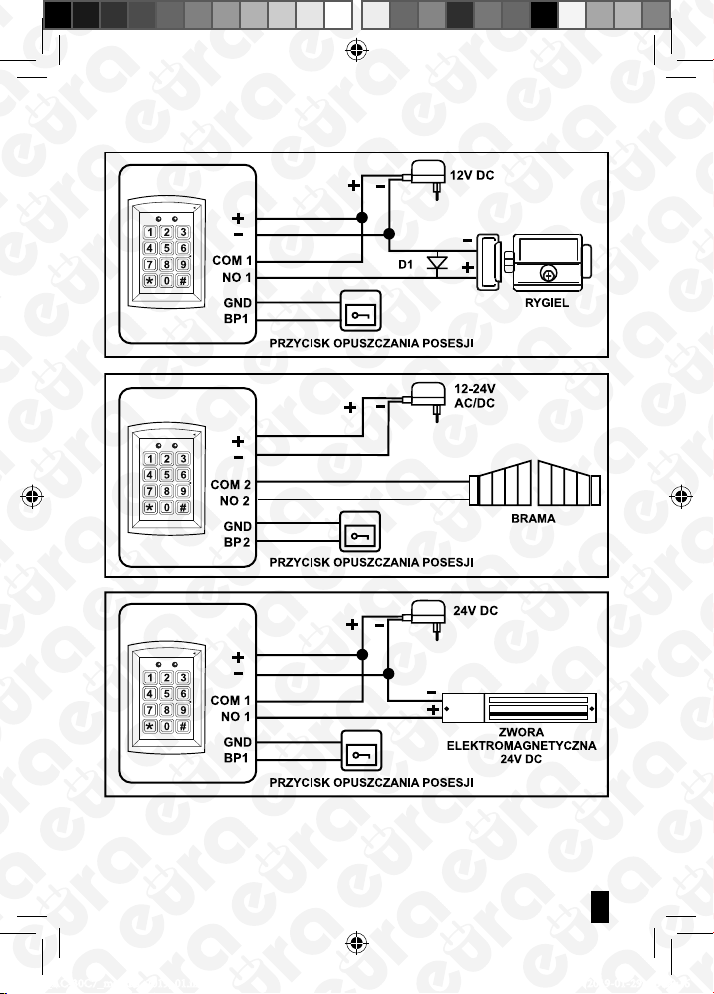

Przykładowe schematy podłączenia zamka AC-20C7

AC-20C7_AC-30C7_manual_2019_01.indd 11 2019-01-29 09:50:16

Rys.8. Schemat poleczeń zamka AC-20C7

11

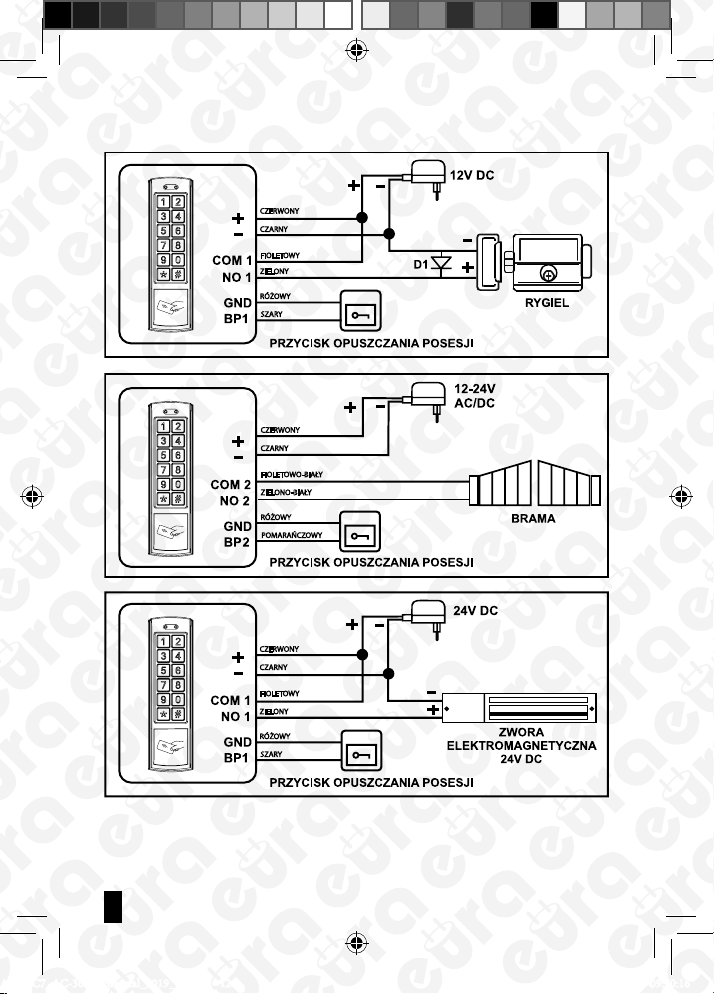

Przykładowe schematy podłączenia zamka AC-30C7

CZERWONY

CZARNY

FIOLETOWY

ZIELONY

RÓŻOWY

SZARY

CZERWONY

CZARNY

FIOLETOWO-BIAŁY

ZIELONO-BIAŁY

RÓŻOWY

POMARAŃCZOWY

CZERWONY

CZARNY

FIOLETOWY

ZIELONY

RÓŻOWY

SZARY

AC-20C7_AC-30C7_manual_2019_01.indd 12 2019-01-29 09:50:16

Rys.9. Schemat poleczeń zamka AC-30C7

12

Uwagi do schematu:

1. Wszystkie elementy pokazane na schemacie (rygle elektromagnetyczne, zasilacz,
przycisk opuszczenia posesji, etc.) stanowią elementy wyposażenia dodatkowego.

2. Diodę D1 (element wyposażenia zestawu) połączyć należy z ryglem elektromagne­tycznym tylko i wyłącznie w przypadku zasilania rygla prądem stałym.

3. Wszystkie niewykorzystane końcówki przewodów zamka AC-30C7 należy dokładnie
zaizolować.

5. OBSŁUGA ZAMKA SZYFROWEGO

Urządzenie wyposażone jest w dwa wyjścia przekaźnikowe, pozwalające na obsługę dwóch
stref. Ponadto istnieje możliwość podłączenia dzwonka do zamka.

Charakterystyka stref:
a) I STREFA

• Obsługa przez 1000 użytkowników,

• Trzy sposoby aktywacji zamka:

- wejście na posesję tylko przy pomocy autoryzowanej karty zbliżeniowej ID,

- wejście na posesję przy pomocy autoryzowanej karty zbliżeniowej ID lub cyfrowego

kodu dostępu,

- wejście na posesję przy pomocy autoryzowanej karty zbliżeniowej ID oraz cyfrowego
kodu dostępu.

b) II STREFA

• Obsługa przez 10 użytkowników,

5.1. WEJŚCIE NA POSESJĘ

Wejście na posesję realizowane jest w zależności od ustawionego sposobu aktywacji zamka
(patrz punkt 6.1.).

Aby wejść na posesję przy użyciu karty zbliżeniowej należy przeciągnąć ją przed czytnikiem.
Jeśli karta jest prawidłowa, wskaźnik otwarcia strefy zaświeci się na zielono (strefa 1) lub na
czerwono (strefa 2) i pojawi się krótki, podwójny sygnał akustyczny. Jeśli wprowadzona zo­stała nieprawidłowa karta – pojawi się seria czterech krótkich dźwięków.

Aby wejść na posesję przy użyciu karty zbliżeniowej lub kodu należy przeciągnąć przed czyt­nikiem kartę zbliżeniową / wpisać kod. Jeśli karta / kod jest prawidłowa/y wskaźnik otwarcia
strefy zaświeci się na zielono (strefa 1) lub na czerwono (strefa 2) i pojawi się krótki, podwójny
sygnał akustyczny. Jeśli wprowadzona została nieprawidłowa karta / nieprawidłowy kod –
pojawi się seria czterech krótkich dźwięków.

Aby wejść na posesję przy użyciu karty zbliżeniowej i kodu należy przed czytnikiem przecią­gnąć kartę zbliżeniową (jeśli karta jest prawidłowa pojawi się krótki, podwójny sygnał aku­styczny, jeśli wprowadzona została nieprawidłowa karta – pojawi się seria czterech krótkich
dźwięków), a następnie wpisać kod. Jeśli kod jest prawidłowy - wskaźnik otwarcia strefy za­świeci się na zielono (strefa 1) lub na czerwono (strefa 2) i pojawi się krótki, podwójny sygnał
akustyczny. Jeśli wprowadzony został nieprawidłowy kod – pojawi się seria czterech krótkich
dźwięków.
W tej opcji aktywacji wejścia na posesję kolejność zbliżania karty/wpisywania kodu jest do­wolna.

AC-20C7_AC-30C7_manual_2019_01.indd 13 2019-01-29 09:50:16

13

5.2. SYGNALIZACJA WSKAŹNIKA OTWARCIA STREFY

Wskaźnik

Wskaźnik otwarcia strefy informuje użytkownika o stree, w której zwolniono rygiel.

otwarcia strefy

Rys. 10

A. Gdy zwalniany jest rygiel strefy 1, wskaźnik otwarcia

strefy świeci się na zielono

B. Gdy zwalniany jest rygiel strefy 2, wskaźnik otwarcia

strefy świeci się na czerwono

5.3. DODATKOWE FUNKCJE

5.3.1. PRZYCISK OPUSZCZENIA POSESJI

Przycisk opuszczania posesji można podłączyć zarówno do strefy 1 jak i 2. Szczegóły podłą­czenia znajdują się na schemacie na rys. 6-7 (str. 9-10).

5.3.2. DETEKCJA ZAMKNIĘCIA DRZWI

Urządzenie posiada funkcję detekcji zamknięcia drzwi – po otwarciu i zamknięciu drzwi urzą­dzenie blokuje rygiel, nawet jeśli czas zwalniania jest ustawiony na dłuższy. Szczegóły podłą­czenia znajdują się na schemacie na rys. 6-7 (str. 9-10).

5.3.3. FUNKCJA DZWONKA

Urządzenie posiada wyjście na podłączenie gongu. Szczegóły podłączenia i parametry znaj­dują się na schemacie na rys. 6-7 (str. 9-10).

5.4. WEJŚCIE DO TRYBU USTAWIEŃ

5.4.1. WEJŚCIE DO TRYBU USTAWIEŃ ZA POMOCĄ KODU MASTER

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master. Domyślny kod master to

1234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się długi sygnał aku-

styczny zatwierdzający pomyślną zmianę trybu. Aby opuścić menu ustawień należy nacisnąć

5.4.2. WEJŚCIE DO TRYBU USTAWIEŃ ZA POMOCĄ KARTY MASTER

Aby wejść do trybu ustawień za pomocą karty master należy przeciągnąć kartę master,
wskaźnik statusu pracy zaświeci się na pomarańczowo i pojawi się długi sygnał akustyczny.
Ponowne przeciągnięcie karty master skutkuje wyjściem z trybu ustawień co sygnalizowane
jest zaświeceniem się wskaźnika statusu pracy na zielono i pojawieniem się dwóch krótkich
sygnałów akustycznych.

##.

5.5. POTENCJALNE PROBLEMY Z KODAMI

5.5.1. UTRATA KODU MASTER

W przypadku utraty kodu master urządzenie należy odłączyć od zasilania i nacisnąć #. Na­stępnie należy ponownie podłączyć źródło zasilania i po pojawieniu się kilku krótkich sygna­łów akustycznych hasło zostanie przywrócone do domyślnego –

5.5.2. WPISYWANIE BŁĘDNYCH KODÓW

W przypadku trzykrotnego wpisania błędnego kodu lub przeciągnięcia błędnej karty pojawi
się długi sygnał akustyczny i urządzenie zostanie zablokowane na 60 sekund.

5.5.3. OGÓLNE UWAGI ODNOŚNIE KODÓW

Kod użytkownika musi być inny niż kod master. Kody strefy pierwszej muszą być inne niż kody strefy drugiej.

1234.

AC-20C7_AC-30C7_manual_2019_01.indd 14 2019-01-29 09:50:17

14

6. PROGRAMOWANIE ZAMKA

6.1. PROGRAMOWANIE SPOSOBU AKTYWACJI ZAMKA

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się

długi sygnał akustyczny zatwierdzający wejście w tryb programowania.
Następnie, aby wejść do trybu programowania sposobu aktywacji zamka należy wcisnąć
wskaźnik statusu pracy zamka zacznie migać na czerwono. Następnie należy wpisać odpo­wiedni kod z poniżej tabeli:

Dostęp tylko za pomocą karty zbliżeniowej ID

00

Dostęp za pomocą karty zbliżeniowej ID lub cyfrowego kodu dostępu (ustawienie fabryczne )

01

Dostęp za pomocą karty zbliżeniowej ID oraz cyfrowego kodu dostępu

02

Jeśli po wpisaniu odpowiedniego kodu wskaźnik ponownie zaświeci się na czerwono, a z gło­śnika wydobędzie się długi sygnał akustyczny – ustawienia zostały zapisane pomyślnie. Aby
opuścić menu ustawień należy nacisnąć

6.2. ZMIANA KODU MASTER

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się

długi sygnał akustyczny zatwierdzający wejście w tryb programowania. Następnie aby zmie­nić kod master należy nacisnąć przyciski
czerwono), po czym dwukrotnie wprowadzić nowy 4-znakowy kod. Pojawienie się krótkiego
i długiego sygnału zatwierdza prawidłową zmianę ustawień. Aby opuścić menu ustawień

należy nacisnąć

UWAGA

Kod master pozwala wyłącznie na wejście w tryb programowania zamka. Kodem master nie
pozwala na aktywację żadnej ze stref.

6.3. USTAWIENIE DŁUGOŚCI KODU MASTER

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się

długi sygnał akustyczny zatwierdzający wejście w tryb programowania.
Następnie, aby wejść do trybu programowania długości kodu master należy wcisnąć

##.

##.

* 3 (wskaźnik statusu pracy zacznie migać na

*0,

*9, wskaźnik statusu pracy zamka zacznie migać na czerwono. Następnie należy nacisnąć
04 (pojawi się pojedynczy, krótki sygnał akustyczny, wskaźnik statusu pracy zamka zacznie

świecić na czerwono) i wprowadzić cyfrę odpowiadającą ilości cyfr pożądanej kodu (wciśnię­cie cyfry

2 powoduje ustawienie kodu o długości dwóch znaków, itd.). Pojawienie się poje-

dynczego, krótkiego sygnału akustycznego oznacza prawidłową zmianę ustawień. Pojawie­nie się serii trzech krótkich sygnałów akustycznych oznacza, że pożądana długość kodu jest
identyczna z wcześniej ustawioną. Aby opuścić menu ustawień należy nacisnąć

UWAGA

Zmiana długości kodu master powoduje automatyczne usunięcie wszystkich zapisanych
kart i kodów z pamięci zamka.

##.

AC-20C7_AC-30C7_manual_2019_01.indd 15 2019-01-29 09:50:17

15

UWAGA

Należy pamietać, że każdy wpisany kod lub każda dodana karta powoduje zajęcie komórki
pamięci. Jeśli zajęliśmy numer użytkownika 001 kodem wejściowym na posesje, kolejne kody
lub karty powinny posiadać inne numery użytkownika. Dla strefy 1 zakres użytkowników
obejmuje numery od 000 do 999, dla strefy 2 obejmuje numery od 00 do 09.

6.4. DODAWANIE KART MASTER

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się

długi sygnał akustyczny zatwierdzający wejście w tryb programowania.
Następnie, aby dodać kartę master dla strefy 1 należy nacisnąć przyciski *7. Jeśli wskaźnik

statusu pracy:

- zacznie migać na zielono – w pamięci zamka nie zapisano jeszcze żadnej karty master,
można przejść do kolejnego kroku,

zaświeci się na czerwono – w pamięci zamka znajduje się już karta master, przed przejściem
do kolejnego kroku należy najpierw dwukrotnie nacisnąć przycisk * aby usunąć istniejące

dane – gdy wskaźnik statusu pracy zacznie migać na zielono, można przejść do kolejnego
kroku.
Kolejnym krokiem jest dodanie nowej karty – należy przeciągnąć pożądaną kartę przed czyt­nikiem do momentu pojawienia się długiego sygnału akustycznego i zaświecenia wskaźnika
statusu pracy zamka na czerwono – karta została dodana.

Aby opuścić menu ustawień należy nacisnąć ##.

6.5. DODAWANIE KART I KODÓW UŻYTKOWNIKA DLA STREFY 1

6.5.1. DODAWANIE KODU UŻYTKOWNIKA DLA STREFY 1

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się

długi sygnał akustyczny zatwierdzający wejście w tryb programowania. Następnie aby dodać
nowy kod użytkownika dla strefy 1 należy najpierw nacisnąć przyciski
pracy zacznie migać na czerwono), a następnie przyciski
styczny i wskaźnik statusu pracy zaświeci się na czerwono). Kolejnym krokiem jest wpisanie
pożądanego pierwszego wolnego numeru użytkownika w przedziale
się podwójny krótki dźwięk) oraz wprowadzenie nowego 4 cyfrowego kodu użytkownika –
długość kodu musi być taka sama jak długość kodu master. Pomyślne zapisanie ustawień
zostanie potwierdzone długim dźwiękiem.
Aby opuścić menu ustawień należy nacisnąć ##.

UWAGA

Jeśli wybrany numer użytkownika miał wcześniej nadany kod – urządzenie będzie zachowy­wało się identycznie, a nowe ustawienie zastąpi poprzednie.

Przykład przedstawia zaprogramowanie kodu „9999”

02 (pojawi się krótki sygnał aku-

*9 (wskaźnik statusu

000-999 (pojawi

12341234 *9 02 001 9999 ##

6.5.2. GRUPOWE DODAWANIE KART UŻYTKOWNIKÓW DLA STREFY 1

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na czerwono i pojawi się długi

sygnał akustyczny zatwierdzający pomyślą zmianę trybu. Następnie aby grupowo dodać
kody użytkowników dla strefy 1 należy najpierw nacisnąć przyciski
su pracy zacznie migać na czerwono), a następnie przyciski
akustyczny i wskaźnik statusu pracy zacznie świecić na czerwono). Kolejnym krokiem jest

16

* i 9 (wskaźnik statu-

0 i 1 (pojawi się krótki sygnał

AC-20C7_AC-30C7_manual_2019_01.indd 16 2019-01-29 09:50:17

wpisanie pierwszego wolnego numeru użytkownika w przedziale 000-999 (pojawi się
długi pojedynczy dźwięk)*, a następnie liczby odpowiadającej łącznej ilości kart, które chce­my wprowadzić (np.
Po pojawieniu się krótkiego pojedynczego sygnału akustycznego należy pojedynczo prze­ciągać karty przed czytnikiem – po dodaniu każdej karty najpierw pojawi się krótki sygnał,
a następnie długi).

Aby opuścić menu ustawień należy nacisnąć ##.

*należy pamiętać o tym, aby zachować 3 pozycje kodu – jeśli liczba jest mniejsza od stu nale­ży poprzedzić ją zerem (

Przykład przedstawia zaprogramowanie 4 breloków dla strefy 1

050 oznacza wprowadzenie kart dla 50 kolejnych użytkowników)*.

10-99) lub dwoma zerami (000-009)

12341234 *9 01 002 004 ##

6.5.3. DODAWANIE KARTY + KODU UŻYTKOWNIKA DLA STREFY 1

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się

długi sygnał akustyczny zatwierdzający wejście w tryb programowania. Następnie, aby
dodać nowego użytkownika dla strefy 1 należy wpisać pierwszy wolny numer w przedziale

000-999, wskaźnik otwarcia strefy zaświeci się na zielono, a wskaźnik statusu pracy

zacznie migać na czerwono.

UWAGA

Jeśli wskaźnik otwarcia strefy zaświeci się na czerwono i wskaźnik statusu pracy zacznie mi­gać na czerwono – wybrany numer jest już zajęty. Dwukrotne naciśnięcie przycisku
duje usunięcie zapisanego pod danym numerem kodu. Po zapaleniu się wskaźnika otwarcia
strefy na zielono (potwierdzającego usunięcie starego kodu) można dodać nowy kod.

Następnie należy przeciągnąć kartę (pojawi się długi dźwięk i wskaźnik statusu pracy zacznie
migać na czerwono) oraz wpisać nowy kod (o długości takiej samej jak długość kodu master).
Pojawienie się długiego dźwięku akustycznego i zaświecenie wskaźnika statusu pracy na
czerwono oznaczają pomyślny zapis ustawień. Powyższe kroki należy powtórzyć dla każde­go nowego użytkownika.

Aby opuścić menu ustawień należy nacisnąć ##.
Przykład przedstawia zaprogramowanie kodu 8888 oraz breloka

* powo-

12341234 003 8888 ##

6.6. DODAWANIE KART I KODÓW UŻYTKOWNIKA DLA STREFY 2

6.6.1. DODAWANIE KODU UŻYTKOWNIKA DLA STREFY 2

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwe ncje cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się długi

sygnał akustyczny zatwierdzający wejście w tryb programowania. Aby dodać nowy kod użyt­kownika dla strefy 2 należy najpierw nacisnąć przyciski *9 (wskaźnik statusu pracy zacznie
migać na czerwono), a następnie przyciski 03 (pojawi się krótki sygnał akustyczny, wskaźnik

statusu pracy zaświeci się na czerwono). Kolejnym krokiem jest wpisanie pożądanego pierwsze­go wolnego numeru użytkownika w przedziale 00-09 (pojawi się krótki podwójny sygnał

akustyczny) oraz wprowadzenie ustawianego kodu – długość kodu musi być taka sama jak dłu­gość kodu master. Pojawienie się krótkiego i długiego sygnału akustycznego zatwierdza po­myślne ustawienie kodu.

17

AC-20C7_AC-30C7_manual_2019_01.indd 17 2019-01-29 09:50:17

Aby opuścić menu ustawień należy nacisnąć ##.

UWAGA

Jeśli wybrany numer użytkownika miał wcześniej nadany kod – nowe ustawienie zastąpi poprzednie.
Jeśli wybrany numer użytkownika miał wcześniej nadany kod i kartę zbliżeniową – nowy kod
zastąpi poprzedni, karta pozostanie bez zmian.

Przykład przedstawia zaprogramowanie kodu „7777” dla strefy 2

12341234 *9 03 03 7777 ##

6.6.2. DODAWANIE KARTY + KODU UŻYTKOWNIKA DLA STREFY 2

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencje cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się

długi sygnał akustyczny zatwierdzający wejście w tryb programowania. Aby dodać nowego
użytkownika dla strefy 2 należy najpierw nacisnąć przyciski
cznie migać na czerwono), a następnie wybrać pierwszy wolny numer z przedziału
wskaźnik otwarcia strefy zaświeci się na zielono.

UWAGA

Jeśli wskaźnik otwarcia strefy zaświeci się na czerwono – wybrany numer jest już zajęty.
Dwukrotne naciśnięcie przycisku
kodu. Po zaświeceniu się wskaźnika otwarcia strefy na zielono (potwierdzającego usunięcie
starego kodu) można dodać nowy kod.
Następnie należy przeciągnąć kartę (pojawi się krótki i długi sygnał akustyczny) oraz wpisać
nowy kod (o długości takiej samej jak długość kodu master). Pojawienie się długiego dźwię­ku akustycznego, zgaśnięcie wskaźnika otwarcia strefy oraz zapalenie się wskaźnika statusu
pracy na czerwono oznaczają pomyślny zapis ustawień. Powyższe kroki należy powtórzyć
dla każdego nowego użytkownika.
Aby opuścić menu ustawień należy nacisnąć
Przykład przedstawia zaprogramowanie kodu 8888 oraz breloka

* powoduje usunięcie zapisanego pod danym numerem

##.

*4 (wskaźnik statusu pracy za-

00-09,

12341234 *4 01 8888 ##

6.7. USUWANIE WSZYSTKICH KART I KODÓW

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się długi

sygnał akustyczny zatwierdzający wejście w tryb programowania. Następnie aby usunąć karty /
kody należy najpierw nacisnąć przyciski
no), a następnie dwukrotnie nacisnąć przycisk
świadczy o pomyślnym usunięciu kart i kodów.
Aby opuścić menu ustawień należy nacisnąć

*8 (wskaźnik statusu pracy zacznie migać na czerwo-

8. Pojawienie się długiego sygnału akustycznego

##.

6.8. ZMIANA CZASU ZWALNIANIA RYGLA

6.8.1. ZMIANA CZASU ZWALNIANIA RYGLA DLA STREFY 1

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się długi

sygnał akustyczny zatwierdzający wejście w tryb programowania. Następnie aby zmienić czas
zwalniania rygla dla strefy 1 należy nacisnąć przyciski
na czerwono), a następnie wprowadzić dwie cyfry z przedziału
odpowiadające pożądanemu czasowi zwalniania rygla (np. wpisanie 04 oznacza ustawienie cza­su zwalniania rygla na 4 s, itd.). Jeśli wskaźnik statusu pracy zaświeci się na czerwono i pojawi
się długi, pojedynczy sygnał akustyczny, ustawienia zostały pomyślnie zapisane. W przypadku

18

*1 (wskaźnik statusu pracy zacznie migać

01-99 (tryb monostabilny)

AC-20C7_AC-30C7_manual_2019_01.indd 18 2019-01-29 09:50:17

wybrania ustawienia 00 tryb bistabilny– przesunięcie karty lub wpisanie kodu jest koniecznie
zarówno do otwarcia jak i zamknięcia bramy.

Aby opuścić menu ustawień należy nacisnąć ##.
Przykładowa zmiana czasu zwalniania rygla na 3s dla strefy 1

12341234 *1 03 ##

6.8.2. ZMIANA CZASU ZWALNIANIA RYGLA DLA STREFY 2

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się

długi sygnał akustyczny zatwierdzający wejście w tryb programowania. Następnie aby zmie­nić czas zwalniania należy nacisnąć przyciski *5 (wskaźnik statusu pracy zacznie migać na
czerwono), a następnie wprowadzić dwie cyfry z przedziału 01-99 (tryb monostabilny)

odpowiadające pożądanemu czasowi zwalniania rygla (np. wpisanie 04 oznacza ustawienie
czasu zwalniania rygla na 4 s, itd.). Jeśli wskaźnik statusu pracy zaświeci się na czerwono i
pojawi się długi, pojedynczy sygnał akustyczny, ustawienia zostały pomyślnie zapisane. W

przypadku wybrania ustawienia 00 (tryb bistabilny) – przesunięcie karty lub wpisanie kodu
jest koniecznie zarówno do otwarcia jak i zamknięcia bramy tryb bistabilny.

Aby opuścić menu ustawień należy nacisnąć ##.

Przykładowa zmiana czasu zwalniania rygla na 3s dla strefy 2

12341234 *5 03 ##

6.9. USTAWIENIA FUNKCJI ANTYSABOTAŻU

Wbudowany głośnik będzie przez 60 sekund generował ciągły sygnał akustyczny w przy­padku detekcji dużego natężenia światła przez sensor fotooptyczny. Detekcję można
wstrzymać poprzez wprowadzenie kodu master.

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się

długi sygnał akustyczny zatwierdzający wejście w tryb programowania.

Następnie aby wyłączyć funkcję antysabotażu należy nacisnąć przyciski *6 (wskaźnik
statusu pracy zacznie migać na czerwono), po czym nacisnąć przyciski

długiego sygnału akustycznego i zaświecenie wskaźnika statusu pracy na czerwono będzie
świadczyło o pomyślnym włączeniu alarmu.

Aby włączyć funkcję antysabotażu należy wcisnąć przyciski *6 (wskaźnik statusu pracy za­cznie migać na czerwono), po czym nacisnąć przyciski 02. Pojawienie się długiego sygnału

akustycznego i ciągłego świecenia wskaźnika statusu pracy na żółto będzie świadczyło o
pomyślnym wyłączeniu alarmu.

Aby opuścić menu ustawień należy nacisnąć

6.10. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master tj. sekwencję cyfr

12341234. Wskaźnik statusu pracy zamka zaświeci na pomarańczowo i pojawi się

długi sygnał akustyczny zatwierdzający wejście w tryb programowania. Następnie aby przy­wrócić urządzenie do ustawień fabrycznych należy najpierw nacisnąć przyciski *8 (wskaź­nik statusu pracy zacznie migać na czerwono), a następnie nacisnąć 99. Pojawienie się dłu-

giego sygnału świadczy o pomyślnym przywróceniu urządzenia do ustawień fabrycznych.
Aby opuścić menu ustawień należy nacisnąć ##.

##.

01. Pojawienie się

19

AC-20C7_AC-30C7_manual_2019_01.indd 19 2019-01-29 09:50:17

UWAGA

Przywrócenie ustawień fabrycznych spowoduje usunięcie wszystkich ustawień zamka.

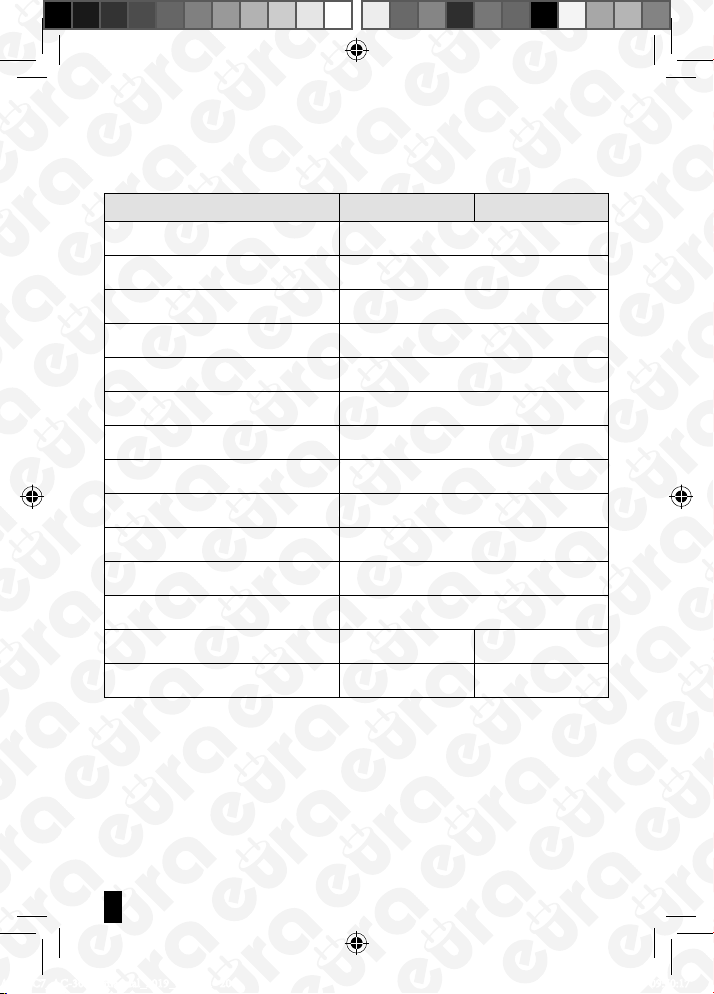

7. SPECYFIKACJA TECHNICZNA

AC-20C7 AC-30C7

Napięcie zasilania AC/DC 12 - 24 V

Pobór prądu – czuwanie / praca 30mA / 160mA

Możliwe metody kontroli dostępu

Efektywna odległość odczytu karty ID 5cm

Maksymalna ilość użytkowników – strefa 1 1000 kodów / kart / kodów+kart

Maksymalna ilość użytkowników – strefa 2 10 kodów / kart / kodów+kart

Częstotliwość czytnika 125 kHz

Wyjścia 2 przekaźnikowe (NO/NC)

Max. dopuszcz. obciążenie styków przekaźnika do DC 30V / AC 50V /2A

Temperaturowy zakres pracy -18

Czas aktywacji wyjścia (zwolnienia rygla) 0...99 sek. (programowany z klawiatury)

Współczynnik ochrony IP55

Wymiary zewnętrzne 120 x 76 x 26 (mm) 150 x 44 x 24 (mm)

Masa netto 0,46 kg 0,41 kg

karta zbliżeniowa, kod + karta zbliżeniowa, kod lub

karta zbliżeniowa

O

C ~ 50OC

AC-20C7_AC-30C7_manual_2019_01.indd 20 2019-01-29 09:50:17

20

NOTATKI

AC-20C7_AC-30C7_manual_2019_01.indd 21 2019-01-29 09:50:17

21

KARTA GWARANCYJNA

nazwa wyrobu:

model:

ZAMKI SZYFROWE

AC-20C7 AC-30C7

data sprzedaży .......................................................

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne

działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).

2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-

eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie
Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co
każdorazowo określone jest już przy samym produkcie.

3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi

Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej
Gwarancji.

4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie

Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez
Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).

5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest

prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon skalny, faktura VAT).
Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.

6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory,

wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon skalny, faktura
VAT) .

7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany

jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konguracja, optymalne zabezpieczenie przed
działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

• akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz
z kablami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze
względu na swój charakter posiadają okres żywotności eksploatacyjnej,

• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,

• uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością
użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie
z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,

• uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania
transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą, unieruchomienie Produktu w opakowaniu
itp.),

• uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,

• uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych,
nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób
niezgodny z Instrukcją Obsługi,

• Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub
w jakikolwiek inny sposób.

9. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji,
w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w rozdziale „Warunki Gwarancji”.
Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/lub defektami produkcyjnymi.

10. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do
Serwisu wraz z:

• Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

• prawidłowo wypełnionym Formularzem zgłoszenia naprawy

• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

22

AC-20C7_AC-30C7_manual_2019_01.indd 22 2019-01-29 09:50:17

11. Otwieranie urządzenia bez wyraźnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w
nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

12. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli
reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt
Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).

13. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejszego uzgodnienia z Serwisem,
będzie skutkowało odmową przyjęcia paczki.

14. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie
w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca
zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego
następującego po dniu dostarczenia Produktu do Serwisu

15. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.

16. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia
reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

• jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,

• uległ uszkodzeniu ewidentnie z winy Nabywcy,

• ma zerwaną plombę,

• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu
oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.

17. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i
eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie

go zgodnie z przeznaczeniem,

• Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

• naprawa może spowodować nadmierne koszty po stronie Serwisu.

18. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

• przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych

okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne
uniemożliwiające wykonanie naprawy itp.,

• podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości

wymiany Produktu na inny.

19. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

20. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

21. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane
jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub
wykorzystać jego części na potrzeby Serwisu.

22. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o
stosowanie następującej procedury:

• po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka

powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikolwiek sposób jest naruszona,
oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

• każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku

stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

23. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.
Przemysłowa 35a
84-200 Wejherowo
pon. - pt. 08:00 - 17:00
e-mail: [email protected]

AC-20C7_AC-30C7_manual_2019_01.indd 23 2019-01-29 09:50:17

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi
z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy
składować w miejscach do tego przeznaczonych.
W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do
organu władz lokalnych lub rmy zajmującej się recyklingiem odpadów.
nr rej. BDO 000015700

23

AC-20C7_AC-30C7_manual_2019_01.indd 24 2019-01-29 09:50:17

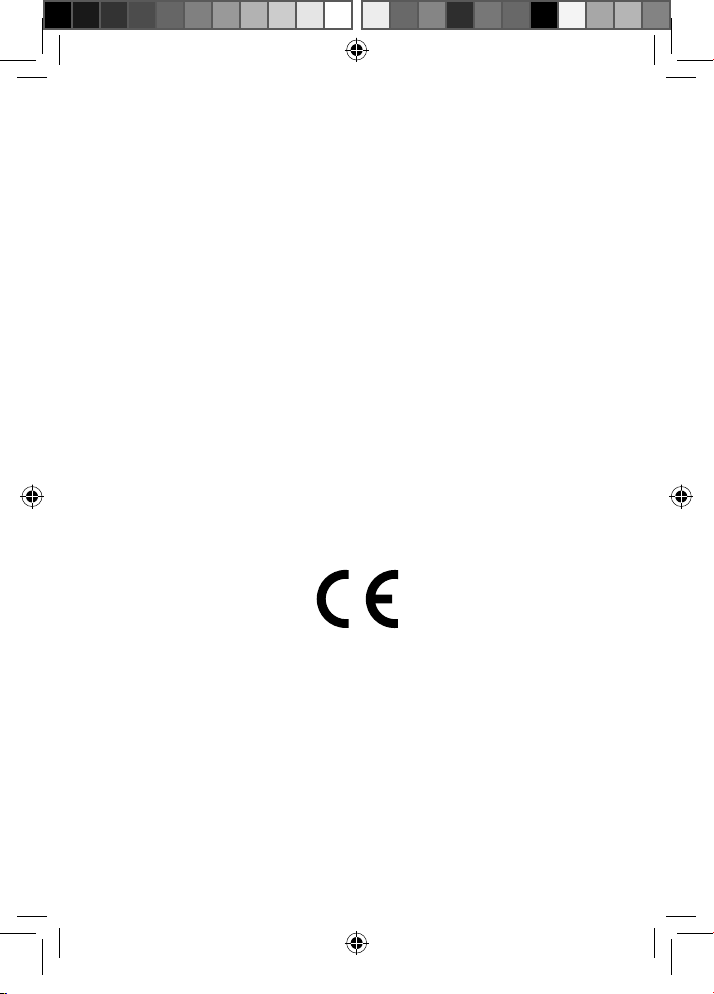

Deklaracja zgodności UE do niniejszego urządzenia znajduje się

na stronie internetowej http://www.eura-tech.eu

EURA-TECH Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

www.eura-tech.eu

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością rmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!

Firma Eura-Tech Sp. z o.o. zastrzega sobie prawo do zmiany parametrów technicznych i modykacji instrukcji obsługi

bez powiadamiania. Jednocześnie informuje, że najaktualniejsza wersja instrukcji znajduje się na stronie internetowej

Wszystkie prawa zastrzeżone.

www.eura-tech.eu na podstronie danego produktu.

ver. 01/2019
