Page 1

ZAMKI SZYFROWE

Z CZYTNIKIEM KART ZBLIŻENIOWYCH

AC-20C7 AC-30C7

Instrukcja obsługi oraz

specykacja techniczna

Page 2

Page 3

Spis treści

1. PRZEZNACZENIE I OGÓLNA CHARAKTERYSTYKA ......................................................... 5

2. ZAWARTOŚĆ ZESTAWU ....................................................................................................... 5

3. BUDOWA ZAMKA .................................................................................................................5

4. INSTALACJA ZAMKA I SCHEMAT POŁĄCZEŃ ...................................................................6

5. OBSŁUGA ZAMKA SZYFROWEGO......................................................................................9

5.1. WEJŚCIE NA POSESJę ..................................................................................................10

5.2. SYGNALIZACJA WSKAźNIKA OTWARCIA STREFY .................................................10

5.3. DODATKOWE FUNKCJE .............................................................................................. 10

5.3.1. PRZYCISK ZwIERNY .......................................................................................... 10

5.3.2. DETEKCJA ZAMKNIęCIA DRZWI ......................................................................10

5.3.3. FUNKCJA DZWONKA .......................................................................................... 10

5.4. WEJŚCIE DO TRYBU USTAWIEŃ ................................................................................11

5.4.1. WEJŚCIE DO TRYBU USTAWIEŃ ZA POMOCĄ KODU MASTER ....................11

5.4.2. WEJŚCIE DO TRYBU USTAWIEŃ ZA POMOCĄ KARTY MASTER .................. 11

5.5. POTENCJALNE PROBLEMY Z KODAMI ......................................................................11

5.5.1. UTRATA KODU MASTER ....................................................................................11

5.5.2. WPISYWANIE BŁęDNYCH KODóW ..................................................................11

5.5.3. OGóLNE UWAGI ODNOŚNIE DO KODóW ....................................................... 11

6. PROGRAMOWANIE ZAMKA ..............................................................................................11

6.1. PROGRAMOWANIE SPOSOBU AKTYWACJI ZAMKA ..............................................11

6.2. ZMIANA KODU MASTER .............................................................................................11

6.3. USTAWIENIE DŁUGOŚCI KODU MASTER ................................................................ 12

6.4. DODAWANIE KART MASTER .................................................................................... 12

6.5. DODAWANIE KART I KODóW UżYTKOWNIKA DLA STREFY 1 ............................ 12

6.5.1. DODAWANIE KARTY + KODU UżYTKOWNIKA DLA STREFY 1 .................. 12

6.5.2. DODAWANIE KODU UżYTKOWNIKA DLA STREFY 1 ..................................13

6.5.3. GRUPOWE DODAWANIE KART UżYTKOWNIKóW DLA STREFY 1 .......... 13

6.6. DODAWANIE KART I KODóW UżYTKOWNIKA DLA STREFY 2 .......................... 13

6.6.1. DODAWANIE KARTY + KODU UżYTKOWNIKA DLA STREFY 2 ................. 13

6.6.2. DODAWANIE KODU UżYTKOWNIKA DLA STREFY 2 ..................................14

6.7. USUWANIE KART I KODóW ....................................................................................... 14

6.8. ZMIANA CZASU ZWALNIANIA RYGLA ..................................................................... 14

6.8.1. ZMIANA CZASU ZWALNIANIA RYGLA DLA STREFY 1.................................. 14

6.8.2. ZMIANA CZASU ZWALNIANIA RYGLA DLA STREFY 2 ................................14

6.9. USTAWIENIA FUNKCJI ANTYSABOTAżU ................................................................ 15

6.10. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH ...................................................... 15

7. TABELKA PODSUMOWUJĄCA ZAPIS KODóW ............................................................... 16

8. SPECYFIKACJA TECHNICZNA .............................................................................................17

KARTA GwARANCYJNA .........................................................................................................18

Page 4

Przed podłączeniem i użytkowaniem urządzeń prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi . W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem posiadania przez montażystę podstawowej wiedzy z zakresu elektrotechniki i używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalikowany personel. Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modykacji.

UWAGI WSTęPNE

Page 5

1. PRZEZNACZENIE I OGÓLNA CHARAKTERYSTYKA

Zamki szyfrowe AC-20C7 i AC-30C7 są urządzeniami, przeznaczonymi do wykorzystania w systemach bezpieczeństwa. Urządzenia posiadają dwa wyjścia przekaźnikowe, które mogą sterować wejściami na posesję. Do wyjścia można podłączyć np. rygiel elektromagnetyczny otwierający furtkę lub drzwi wejściowe. Wszystkie funkcje zamka programuje się przy użyciu klawiatury numerycznej. Po zaprogramowaniu urządzenia istnieje możliwość późniejszego sterowania wejściem na posesję na 3 sposoby:

- wejście tylko przy pomocy karty zbliżeniowej ID,

- wejście przy użyciu kombinacji: karta zbliżeniowa oraz 4-cyfrowy kod dostępu,

- wejście przy pomocy karty zbliżeniowej lub 4-cyfrowego kodu dostępu. Zamki szyfrowe AC-20C7 i AC-30C7 zamknięte są w solidnej wandalo-odpornej i strugo-

-szczelnej obudowie, co pozwala na zainstalowanie go praktycznie w dowolnym miejscu, zarówno wewnątrz jak i na zewnątrz budynku. Na froncie urządzenia znajduje się klawiatura numeryczna. Na zewnątrz wypuszczone zostały odcinki przewodów łączących urządzenie z zasilaniem, ryglem elektromagnetycznym oraz opcjonalnie z innymi urządzeniami.

2. ZAWARTOŚĆ ZESTAWU

W skład całego zestawu wchodzą:

- zamek szyfrowy,

- śruby mocujące,

- klucz montażowy.

3. BUDOWA ZAMKA

Zewnętrzną budowę zamków szyfrowych pokazano na rys. 1-2.

Wskaźnik

otwarcia strefy

Wskaźnik statusu

pracy zamka

Antena

Klawiatura numeryczna

Śruba mocująca

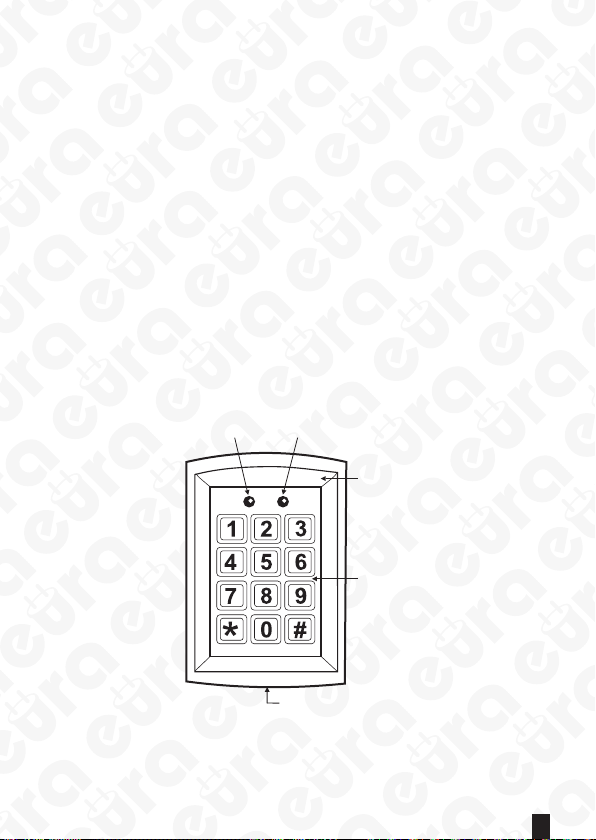

Rys.1. Budowa zamka szyfrowego AC-20C7

Page 6

Wskaźnik

otwarcia strefy

Wskaźnik statusu

Klawiatura

numeryczna

Antena

Zamek szyfrowy wyposażony jest w dwa przekaźnikowe wyjścia służące do sterowania ryglem elektromagnetycznym. Istnieje możliwość podłączenia do systemu rygli zwykłych wykorzystując styki „N.O.” i „COM”, a także rygli rewersyjnych – wykorzystując styki „N.C.” i „COM”.

4. INSTALACJA ZAMKA I SCHEMAT POŁĄCZEŃ

Zamki AC-20C7 i AC-30C7 przeznaczone są do montażu natynkowego . W celu zainstalowania zamka przy wejściu na posesję należy wykonać następujące czynności:

1. Oddzielić podstawę mocującą zamka od jego głównego korpusu, odkręcając najpierw śrubę mocującą u dołu zamka za pomocą specjalnego klucza (wyposażenie zestawu). Następnie tylną część obudowy należy delikatnie przesunąć kilka mm w górę względem przedniej części, po czym pochylić ją o ok. 20 stopni i zdjąć (rys. 3).

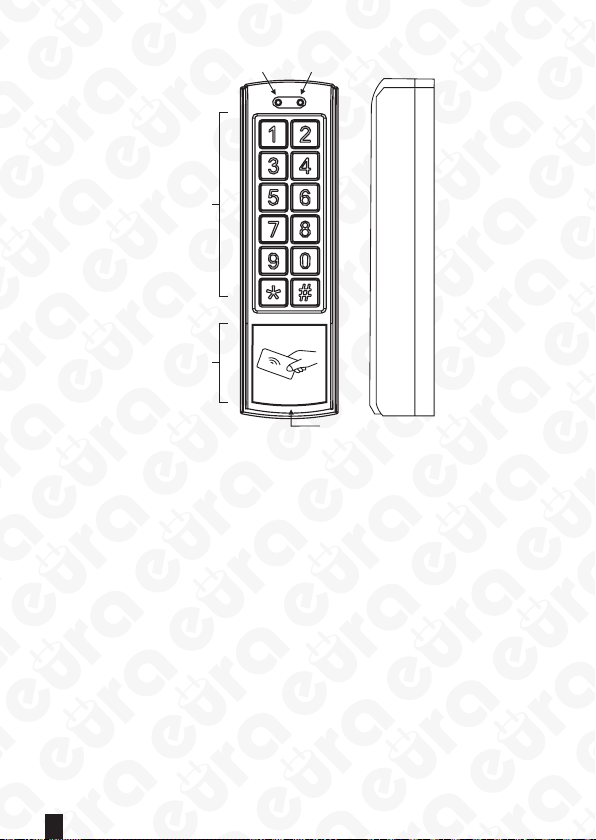

Rys. 2. Budowa zamka szyfrowego AC-30C7

pracy zamka

Śruba

mocująca

Page 7

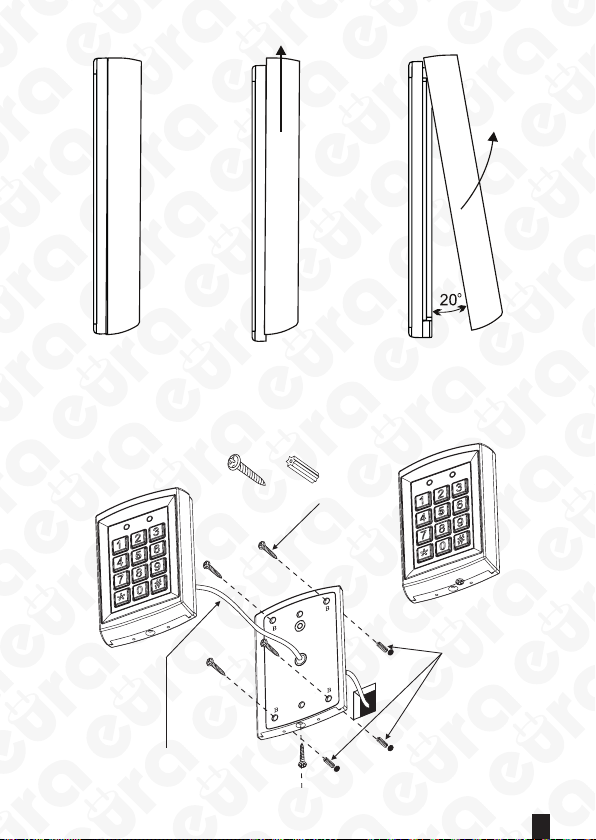

Rys. 3. Zsuwanie tylnej części obudowy

2. W ścianie lub słupku, gdzie ma być zainstalowany zamek, odznaczyć 4 miejsca pod kołki i wkręty montażowe, wykorzystując w tym celu 4 zewnętrzne otwory w podstawie mocującej zamka (patrz rys. 4 - 5).

Wkręty montażowe

Kołki montażowe

Wiązka przewodów

Rys. 4. Instalacja zamka szyfrowego AC-20C7

Page 8

Wkręty montażowe

Kołki montażowe

Wiązka przewodów

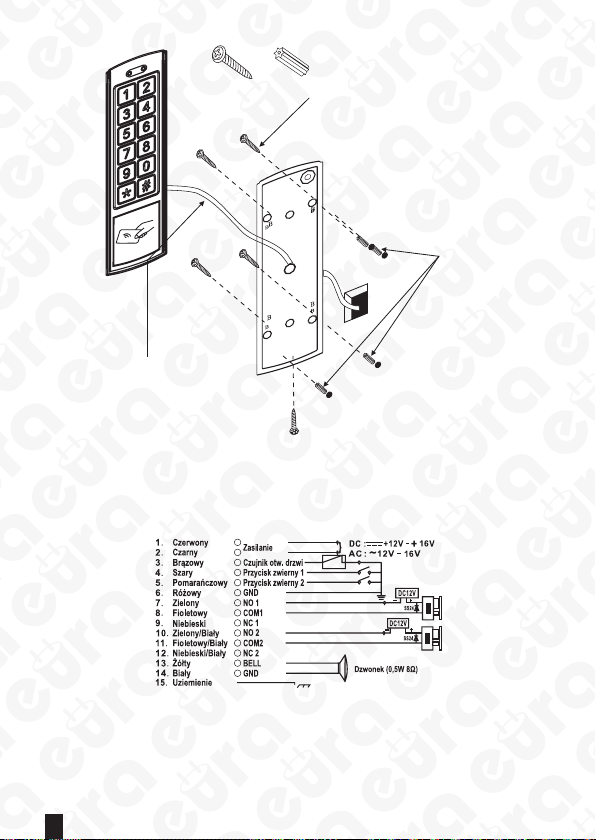

Rys. 5. Instalacja zamka szyfrowego AC-30C7

3. W oznaczonych miejscach wywiercić otwory a następnie umieścić w nich 4 kołki montażowe.

4. Przewody elektryczne biegnące od zasilania i rygla elektromagnetycznego (oraz ewentualnie od innych urządzeń) podłączyć do gniazda przyłączeniowego zamka – zgodnie ze schematem pokazanym na rys. 6.

Rys. 6. Schemat połączeń zamków szyfrowych AC-20C7 i AC-30C7

Uwaga: Wiązka przewodów przechodzić musi przez duży okrągły otwór w środku podstawy

mocującej.

5. Za pomocą 4 wkrętów montażowych przymocować podstawę zamka do ściany.

6. Założyć korpus zamka na przymocowaną do ściany podstawę oraz przykręcić śrubę mo-

cującą u dołu zamka za pomocą klucza.

Page 9

Uwagi do schematu:

1. Wszystkie elementy pokazane na schemacie (rygle elektromagnetyczne, dzwonek, zasilacz, przycisk zwierny, etc.) - stanowią elementy wyposażenia dodatkowego.

2. Diodę D1 (wyposażenie zestawu) połączyć należy z ryglem elektromagnetycznym tyl-

ko i wyłącznie w przypadku zasilania rygla prądem stałym.

3. Wszystkie ewentualnie niewykorzystane końcówki z wiązki przewodów należy zaizolować.

Opis poszczególnych wyprowadzeń w gnieździe przyłączeniowym przedstawiono poniżej:

Zasilanie

2 czarny masa

3 Czujnik otw. drzwi brązowy podłączenie czujnika otwartych drzwi

4 Przycisk Zwierny 1 szary

5 Przycisk Zwierny 2 pomarańczowy

6 GND różowy masa

7 NO1 zielony styk normalnie otwarty przekaźnika 1

8 COM1 oletowy styk wspólny przekaźnika 1 9 NC1 niebieski styk normalnie zamknięty przekaźnika 1

10 NO2 zielony/biały styk normalnie otwarty przekaźnika 2

11 COM2 oletowy/biały styk wspólny przekaźnika 2

12 NC2 niebieski/biały styk normalnie zamknięty przekaźnika 2

13 BELL żółty podłączenie dzwonka

14 GND biały masa

15 Uziemienie uziemienie

5. OBSŁUGA ZAMKA SZYFROWEGO

Urządzenie wyposażone jest w dwa wyjścia przekaźnikowe, pozwalające na obsługę dwóch stref oraz w wyjście do podłączenia dzwonka. Charakterystyka: a) I STREFA

• Obsługa przez 1000 użytkowników,

• Trzy sposoby aktywacji zamka:

- wejście na posesję tylko przy pomocy autoryzowanej karty zbliżeniowej ID,

- wejście na posesję przy pomocy autoryzowanej karty zbliżeniowej ID lub cyfrowego

kodu dostępu,

- wejście na posesję przy pomocy autoryzowanej karty zbliżeniowej ID oraz cyfrowego kodu dostępu.

b) II STREFA

• Obsługa przez 10 użytkowników,

c) Możliwość podłączenia dzwonka (patrz rys. 6).

czerwony zasilanie 12-16V DC lub AC (dowolna polaryzacja)

podłączenie przycisku zwiernego 1 opuszczenia

podłączenie przycisku zwiernego 2 opuszczenia

posesji

Page 10

5.1. WEJŚCIE NA POSESJę

Aktywacja wejścia na posesję odbywa się w zależności od ustawionego sposobu aktywacji zamka (patrz punkt 5.1.).

Aby wejść na posesję przy użyciu karty zbliżeniowej należy przeciągnąć przed czytnikiem kartę zbliżeniową. Jeśli karta jest prawidłowa wskaźnik otwarcia strefy zaświeci się na zielono (strefa 1) lub na czerwono (strefa 2) i pojawi się krótki, podwójny sygnał akustyczny. Jeśli wprowadzona została nieprawidłowa karta – pojawi się seria czterech krótkich dźwięków.

Aby wejść na posesję przy użyciu karty zbliżeniowej lub kodu należy przeciągnąć przed czytnikiem kartę zbliżeniową / wpisać kod. Jeśli karta / kod jest prawidłowa/y wskaźnik otwarcia strefy zaświeci się na zielono (strefa 1) lub na czerwono (strefa 2) i pojawi się krótki, podwójny sygnał akustyczny. Jeśli wprowadzona została nieprawidłowa karta / nieprawidłowy kod – pojawi się seria czterech krótkich dźwięków.

Aby wejść na posesję przy użyciu karty zbliżeniowej i kodu należy: a) Najpierw przeciągnąć przed czytnikiem kartę zbliżeniową (jeśli karta jest prawidłowa poja-

wi się krótki, podwójny sygnał akustyczny, jeśli wprowadzona została nieprawidłowa karta – pojawi się seria czterech krótkich dźwięków) oraz wpisać kod. Jeśli kod jest prawidłowy

- wskaźnik otwarcia strefy zaświeci się na zielono (strefa 1) lub na czerwono (strefa 2) i pojawi się krótki, podwójny sygnał akustyczny. Jeśli wprowadzony został nieprawidłowy kod – pojawi się seria czterech krótkich dźwięków.

b) Najpierw wpisać kod (jeśli kod jest prawidłowy pojawi się krótki, podwójny sygnał aku-

styczny, jeśli wprowadzony został nieprawidłowy kod – pojawi się seria czterech krótkich dźwięków) a następnie przeciagnąć przed czytnikiem dowolną kartę zbliżeniową. Wskaźnik otwarcia strefy zaświeci się na zielono (strefa 1) lub na czerwono (strefa 2) i pojawi się krótki, podwójny sygnał akustyczny.

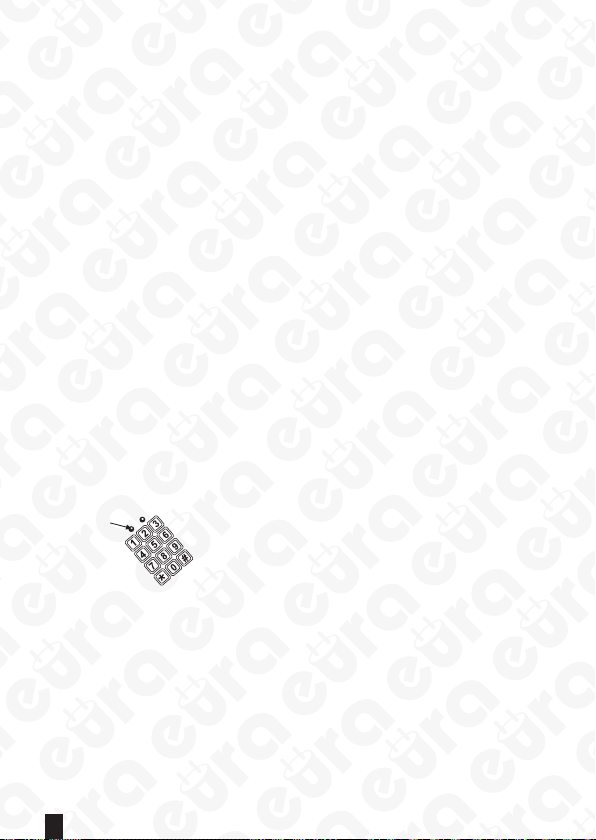

5.2. SYGNALIZACJA WSKAźNIKA OTWARCIA STREFY

Wskaźnik otwarcia strefy informuje użytkownika o stree, w której zwolniono rygiel.

Wskaźnik

otwarcia strefy

Rys.7

A. Gdy zwalniany jest rygiel strefy 1, wskaźnik otwarcia

strefy świeci się na zielono

B. Gdy zwalniany jest rygiel strefy 2, wskaźnik otwarcia

strefy świeci się na czerwono

5.3. DODATKOWE FUNKCJE

5.3.1. PRZYCISK ZwIERNY

Przycisk zwierny można podłączyć zarówno do strefy 1 jak i 2. Szczegóły podłączenia znajdują się na schemacie na rys. 6 (str. 8).

5.3.2. DETEKCJA ZAMKNIęCIA DRZWI

Urządzenie posiada funkcję detekcji zamknięcia drzwi – po otwarciu i zamknięciu drzwi urządzenie blokuje rygiel, nawet jeśli czas zwalniania jest ustawiony na dłuższy. Szczegóły podłączenia znajdują się na schemacie na rys. 6 (str. 8).

5.3.3. FUNKCJA DZWONKA

Urządzenie posiada wyjście na podłączenie gongu. Szczegóły podłączenia i parametry znajdują się na schemacie na rys. 6 (str. 8). Aby wzbudzić dzwonek należy wcisnąć przycisk *.

Page 11

5.4. WEJŚCIE DO TRYBU USTAWIEŃ

5.4.1. WEJŚCIE DO TRYBU USTAWIEŃ ZA POMOCĄ KODU MASTER

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master. Domyślny kod master

1234. Wskaźnik statusu pracy zamka zaświeci na czerwono i pojawi się długi sygnał aku-

styczny zatwierdzający pomyślną zmianę trybu. Aby opuścić menu ustawień należy nacisnąć

5.4.2. WEJŚCIE DO TRYBU USTAWIEŃ ZA POMOCĄ KARTY MASTER

Aby wejść do trybu ustawień za pomocą karty master należy przeciągnąć kartę master, wskaźnik statusu pracy zaświeci się na czerwono i pojawi się długi sygnał akustyczny. Ponowne przeciągnięcie karty master skutkuje wyjściem z trybu ustawień co sygnalizowane jest zaświeceniem się wskaźnika statusu pracy na zielono i pojawieniem się dwóch krótkich sygnałów akustycznych.

5.5. POTENCJALNE PROBLEMY Z KODAMI

5.5.1. UTRATA KODU MASTER

W przypadku utraty kodu master urządzenie należy odłączyć od zasilania i nacisnąć #. Następnie należy ponownie podłączyć źródło zasilania i po pojawieniu się kilku krótkich sygnałów akustycznych hasło zostanie przywrócone do domyślnego –

5.5.2. WPISYWANIE BŁęDNYCH KODóW

W przypadku trzykrotnego wpisania błędnego kodu lub przeciągnięcia błędnej karty pojawi się długi sygnał akustyczny i urządzenie zostanie zablokowane na 60 sekund.

5.5.3. OGóLNE UWAGI ODNOŚNIE DO KODóW

Kod użytkownika musi być inny niż kod master. Kody strefy pierwszej muszą być inne niż kody strefy drugiej.

1234.

6. PROGRAMOWANIE ZAMKA

6.1. PROGRAMOWANIE SPOSOBU AKTYWACJI ZAMKA

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master. Wskaźnik statusu pracy zamka zaświeci na czerwono i pojawi się długi sygnał akustyczny zatwierdzający pomyślą zmianę trybu. Następnie, aby wejść do trybu programowania sposobu aktywacji zamka należy wcisnąć wskaźnik statusu pracy zamka zacznie migać na czerwono. Następnie należy wpisać odpowiedni kod z poniżej tabeli:

Dostęp tylko za pomocą karty zbliżeniowej ID

01 Dostęp za pomocą karty zbliżeniowej ID lub cyfrowego kodu dostępu

02 Dostęp za pomocą karty zbliżeniowej ID oraz cyfrowego kodu dostępu

Jeśli po wpisaniu odpowiedniego kodu wskaźnik ponownie zaświeci się na czerwono, a z głośnika wydobędzie się długi sygnał akustyczny – ustawienia zostały zapisane pomyślnie. Aby opuścić menu ustawień należy nacisnąć

6.2. ZMIANA KODU MASTER

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master. Wskaźnik statusu pracy zamka zaświeci na czerwono i pojawi się długi sygnał akustyczny zatwierdzający pomyślą zmianę trybu. Następnie aby zmienić kod master należy nacisnąć przyciski (wskaźnik statusu pracy zacznie migać na czerwono), po czym dwukrotnie wprowadzić nowy 4-znakowy kod. Pojawienie się srótkiego i długiego sygnału zatwierdza prawidłową zmianę ustawień. Aby opuścić menu ustawień należy nacisnąć

* i 0,

* i 3

Page 12

6.3. USTAWIENIE DŁUGOŚCI KODU MASTER

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master. Wskaźnik statusu pracy zamka zaświeci na czerwono i pojawi się długi sygnał akustyczny zatwierdzający pomyślą zmianę trybu. Następnie, aby wejść do trybu programowania długości kodu master należy wcisnąć wskaźnik statusu pracy zamka zacznie migać na czerwono. Następnie należy nacisnąć

4 (pojawi się pojedynczy, krótki sygnał akustyczny, wskaźnik statusu pracy zamka zacznie

świecić na czerwono) i wprowadzić cyfrę odpowiadającą ilości cyfr pożądanej kodu (wciśnięcie cyfry 2 powoduje ustawienie kodu o długości dwóch znaków, itd.). Pojawienie się pojedynczego, krótkiego sygnału akustycznego oznacza prawidłową zmianę ustawień. Pojawienie się serii trzech krótkich sygnałów akustycznych oznacza, że pożądana długość kodu jest identyczna z wcześniej ustawioną. Aby opuścić menu ustawień należy nacisnąć

UWAGA

Zmiana długości kodu master powoduje automatyczne usunięcie wszystkich zapisanych kart i kodów z pamięci zamka.

6.4. DODAWANIE KART MASTER

Następnie, aby dodać kartę master dla strefy 1 należy nacisnąć przyciski * i 7. Jeśli wskaźnik statusu pracy:

- zacznie migać na zielono – w pamięci zamka nie zapisano jeszcze żadnej karty master, można przejść do kolejnego kroku,

zaświeci się na czerwono – w pamięci zamka znajduje się już karta master, przed przejściem do kolejnego kroku należy najpierw dwukrotnie nacisnąć przycisk * aby usunąć istniejące

dane – gdy wskaźnik statusu pracy zacznie migać na zielono, można przejść do kolejnego kroku. Kolejnym krokiem jest dodanie nowej karty – należy przeciągnąć pożądaną kartę przed czytnikiem do momentu pojawienia się długiego sygnału akustycznego i zaświecenia wskaźnika statusu pracy zamka na czerwono – karta została dodana.

Aby opuścić menu ustawień należy nacisnąć #.

* i 9,

0 i

6.5. DODAWANIE KART I KODóW UżYTKOWNIKA DLA STREFY 1

6.5.1. DODAWANIE KARTY + KODU UżYTKOWNIKA DLA STREFY 1

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master. Wskaźnik statusu pracy zamka zaświeci na czerwono i pojawi się długi sygnał akustyczny zatwierdzający pomyślą zmianę trybu. Następnie, aby dodać nowego użytkownika dla strefy 1 należy wpisać dowolny numer w przedziale a wskaźnik statusu pracy zacznie migać na czerwono.

UWAGA

Jeśli wskaźnik otwarcia strefy zaświeci się na czerwono i wskaźnik statusu pracy zacznie migać na czerwono – wybrany numer jest już zajęty. Dwukrotne naciśnięcie przycisku duje usunięcie zapisanego pod danym numerem kodu. Po zapaleniu się wskaźnika otwarcia strefy na zielono (potwierdzającego usunięcie starego kodu) można dodać nowy kod.

000-999, wskaźnik otwarcia strefy zaświeci się na zielono,

* powo-

Page 13

Następnie należy przeciągnąć kartę (pojawi się długi dźwięk i wskaźnik statusu pracy zacznie migać na czerwono) oraz wpisać nowy kod (o długości takiej samej jak długość kodu master). Pojawienie się długiego dźwięku akustycznego i zaświecenie wskaźnika statusu pracy na czerwono oznaczają pomyślny zapis ustawień. Powyższe kroki należy powtórzyć dla każdego nowego użytkownika.

Aby opuścić menu ustawień należy nacisnąć #.

6.5.2. DODAWANIE KODU UżYTKOWNIKA DLA STREFY 1

000-999 (pojawi się podwójny krótki dźwięk) oraz wprowadzenie ustawianego kodu –

długość kodu musi być taka sama jak długość kodu master. Pomyślne zapisanie ustawień zostanie potwierdzone długim dźwiękiem.

Aby opuścić menu ustawień należy nacisnąć #.

UWAGA

Jeśli wybrany numer użytkownika miał wcześniej nadany kod – urządzenie będzie zachowywało się identycznie, a nowe ustawienie zastąpi poprzednie.

6.5.3. GRUPOWE DODAWANIE KART UżYTKOWNIKóW DLA STREFY 1

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master. Wskaźnik statusu pracy zamka zaświeci na czerwono i pojawi się długi sygnał akustyczny zatwierdzający pomyślą zmianę trybu. Następnie aby grupowo dodać kody użytkowników dla strefy 1 należy najpierw nacisnąć przyciski stępnie przyciski świecić na czerwono). Kolejnym krokiem jest wpisanie pierwszego numeru użytkownika w przedziale dającej łącznej ilości kart, które chcemy wprowadzić (np. 050 oznacza wprowadzenie kart dla 50 kolejnych użytkowników)*. Po pojawieniu się krótkiego pojedynczego sygnału akustycznego należy pojedynczo przeciągać karty przed czytnikiem – po dodaniu każdej karty najpierw pojawi się krótki sygnał, a następnie długi).

Aby opuścić menu ustawień należy nacisnąć #. *należy pamiętać o tym, aby zachować 3 pozycje kodu – jeśli liczba jest mniejsza od stu nale-

ży poprzedzić ją zerem (dla liczb 10-99) lub dwoma zerami (dla cyfr 0-9)

* i 9 (wskaźnik statusu pracy zacznie migać na czerwono), a następnie

0 i 2 (pojawi się krótki sygnał akustyczny i wskaźnik statusu pracy zaświeci się na

* i 9 (wskaźnik statusu pracy zacznie migać na czerwono), a na-

0 i 1 (pojawi się krótki sygnał akustyczny i wskaźnik statusu pracy zacznie

000-999 (pojawi się długi pojedynczy dźwięk)*, a następnie liczby odpowia-

6.6. DODAWANIE KART I KODóW UżYTKOWNIKA DLA STREFY 2

6.6.1. DODAWANIE KARTY + KODU UżYTKOWNIKA DLA STREFY 2

* i 4 (wskaźnik statusu pracy zacznie migać na czerwono), a następnie wybrać

numer z przedziału

UWAGA

Jeśli wskaźnik otwarcia strefy zaświeci się na czerwono – wybrany numer jest już zajęty. Dwukrotne naciśnięcie przycisku kodu. Po zaświeceniu się wskaźnika otwarcia strefy na zielono (potwierdzającego usunięcie starego kodu) można dodać nowy kod.

00-09, wskaźnik otwarcia strefy zaświeci się na zielono.

* powoduje usunięcie zapisanego pod danym numerem

Page 14

Następnie należy przeciągnąć kartę (pojawi się krótki i długi sygnał akustyczny) oraz wpisać nowy kod (o długości takiej samej jak długość kodu master). Pojawienie się długiego dźwięku akustycznego, zgaśnięcie wskaźnika otwarcia strefy oraz zapalenie się wskaźnika statusu pracy na czerwono oznaczają pomyślny zapis ustawień. Powyższe kroki należy powtórzyć dla każdego nowego użytkownika.

Aby opuścić menu ustawień należy nacisnąć #.

6.6.2. DODAWANIE KODU UżYTKOWNIKA DLA STREFY 2

przyciski * i 9 (wskaźnik statusu pracy zacznie migać na czerwono), a następnie przyciski 0 i 3 (pojawi się krótki sygnał akustyczny, wskaźnik statusu pracy zaświeci się na czerwono). Kolejnym krokiem jest wpisanie pożądanego numeru użytkownika w przedziale 00-09

(pojawi się krótki podwójny sygnał akustyczny) oraz wprowadzenie ustawianego kodu – długość kodu musi być taka sama jak długość kodu master. Pojawienie się krótkiego i długiego sygnału akustycznego zatwierdza pomyślne ustawienie kodu.

Aby opuścić menu ustawień należy nacisnąć #.

UWAGA

Jeśli wybrany numer użytkownika miał wcześniej nadany kod – nowe ustawienie zastąpi poprzednie. Jeśli wybrany numer użytkownika miał wcześniej nadany kod i kartę zbliżeniową – nowy kod zastąpi poprzedni, karta pozostanie bez zmian.

6.7. USUWANIE KART I KODóW

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master. Wskaźnik statusu pracy zamka zaświeci na czerwono i pojawi się długi sygnał akustyczny zatwierdzający pomyślą zmianę

trybu. Następnie aby usunąć karty / kody należy najpierw nacisnąć przyciski * i 8 (wskaźnik sta- tusu pracy zacznie migać na czerwono), a następnie dwukrotnie nacisnąć przycisk 8. Pojawienie

się długiego sygnału akustycznego świadczy o pomyślnym usunięciu kart i kodów. Aby opuścić menu ustawień należy nacisnąć #.

6.8. ZMIANA CZASU ZWALNIANIA RYGLA

6.8.1. ZMIANA CZASU ZWALNIANIA RYGLA DLA STREFY 1

przyciski * i 1 (wskaźnik statusu pracy zacznie migać na czerwono), a następnie wprowadzić dwie cyfry z przedziału 00-99 odpowiadające pożądanemu czasowi zwalniania rygla

(np. wpisanie 04 oznacza ustawienie czasu zwalniania rygla na 4 s, itd.). Jeśli wskaźnik statusu pracy zaświeci się na czerwono i pojawi się długi, pojedynczy sygnał akustyczny, ustawienia

zostały pomyślnie zapisane. W przypadku wybrania ustawienia 00 – przesunięcie karty lub wpisanie kodu jest koniecznie zarówno do otwarcia jak i zamknięcia bramy.

Aby opuścić menu ustawień należy nacisnąć #.

6.8.2. ZMIANA CZASU ZWALNIANIA RYGLA DLA STREFY 2

Aby wejść w tryb ustawień należy dwukrotnie wprowadzić kod master. Wskaźnik statusu pracy zamka zaświeci na czerwono i pojawi się długi sygnał akustyczny zatwierdzający po-

myślą zmianę trybu. Następnie aby zmienić czas zwalniania należy nacisnąć przyciski * i 5

Page 15

(wskaźnik statusu pracy zacznie migać na czerwono), a następnie wprowadzić dwie cyfry z przedziału 00-99 odpowiadające pożądanemu czasowi zwalniania rygla (np. wpisanie 04

oznacza ustawienie czasu zwalniania rygla na 4 s, itd.). Jeśli wskaźnik statusu pracy zaświeci się na czerwono i pojawi się długi, pojedynczy sygnał akustyczny, ustawienia zostały po-

myślnie zapisane. W przypadku wybrania ustawienia 00 – przesunięcie karty lub wpisanie kodu jest koniecznie zarówno do otwarcia jak i zamknięcia bramy.

Aby opuścić menu ustawień należy nacisnąć #.

6.9. USTAWIENIA FUNKCJI ANTYSABOTAżU

Wbudowany głośnik będzie przez 60 sekund generował ciągły sygnał akustyczny w przypadku detekcji dużego natężenia światła przez sensor fotooptyczny. Detekcję można wstrzymać poprzez wprowadzenie kodu master.

Następnie aby wyłączyć funkcję antysabotażu należy nacisnąć przyciski * i 6 (wskaźnik statusu pracy zacznie migać na czerwono), po czym nacisnąć przyciski 0 i 1. Pojawienie się

długiego sygnału akustycznego i zaświecenie wskaźnika statusu pracy na czerwono będzie świadczyło o pomyślnym włączeniu alarmu.

Aby włączyć funkcję antysabotażu należy wcisnąć przyciski * i 6 (wskaźnik statusu pracy zacznie migać na czerwono), po czym nacisnąć przyciski 0 i 2. Pojawienie się długiego sy-

gnału akustycznego i ciągłego świecenia wskaźnika statusu pracy na żółto będzie świadczyło o pomyślnym wyłączeniu alarmu.

Aby opuścić menu ustawień należy nacisnąć #.

6.10. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH

najpierw nacisnąć przyciski * i 8 (wskaźnik statusu pracy zacznie migać na czerwono), a następnie dwukrotnie nacisnąć przycisk 9. Pojawienie się długiego sygnału świadczy o pomyślnym przywróceniu urządzenia do ustawień fabrycznych.

Aby opuścić menu ustawień należy nacisnąć #.

Page 16

7. TABELKA PODSUMOWUJĄCA ZAPIS KODóW

*1 XX (00-99)

[nowy

kod master]

[nowy

kod master]

karty]

[nowa karta]

+ [nowy kod]

XX (00-09) **

[kod master] [kod master]

*5 XX (00-99)

01 Wyłączenie funkcji antysabotażu

02 Włączenie funkcji antysabotażu

[przeciągnięcie

karty]

01 XXX (000-999) XXX (000-999) [nowe karty]

02 XXX (000-999) [nowy kod]

03 XX (00-09) [nowy kod]

04 X (2-6) Długość kodu master

XXX

(000-

999)

[nowa karta] +

[nowy kod]

[nowa karta] +

[nowy kod]

[przeciągnięcie

[nowa karta] +

[nowy kod]

Dostęp tylko za pomocą karty

zbliżeniowej ID

Dostęp za pomocą karty

zbliżeniowej ID lub cyfrowego

kodu dostępu

Dostęp za pomocą karty

zbliżeniowej ID i cyfrowego kodu

dostępu

Zmiana czasu zwalniania rygla

dla strefy 1

Zmiana kodu master

Usuwanie starego użytkownika (karta + kod) dla strefy 2 i doda-

wanie w jego miejsce nowego Dodanie nowego użytkownika

(karta +kod) dla strefy 2

Zmiana czasu zwalniania rygla

dla strefy 2

Usunięcie poprzedniej karty

master i dodanie nowej

Dodanie karty master, gdy w

systemie nie było jej wcześniej

Usuwanie wszystkich kart

i kodów

Przywrócenie ustawień

fabrycznych

Grupowe dodanie kart użytkow-

ników dla strefy 1

Dodanie nowego kodu użytkow-

nika dla strefy 1

Dodanie nowego kodu użytkow-

nika dla strefy 2

Usuwanie starego użytkownika (karta + kod) dla strefy 1 i doda-

wanie w jego miejsce nowego Dodanie nowego użytkownika

(karta + kod) dla strefy 1

Page 17

8. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12-16V DC lub AC Pobór prądu – czuwanie / praca 30mA / 160mA

Możliwe metody kontroli dostępu Efektywna odległość odczytu karty ID 5cm

Maksymalna ilość użytkowników – strefa 1 1000 kodów / kart / kodów+kart Maksymalna ilość użytkowników – strefa 2 10 kodów / kart / kodów+kart Częstotliwość czytnika 125 kHz Wyjścia 2 przekaźnikowe (NO/Com/NC) Max. dopuszcz. obciążenie styków przekaźnika 3A/12V DC Temperaturowy zakres pracy -18 Czas aktywacji wyjścia (zwolnienia rygla) 0...99 sek. (programowany z klawiatury) Współczynnik ochrony IP66 Wymiary zewnętrzne 120 x 76 x 22 (mm) 150 x 44 x 24 (mm) Masa netto 0,46 kg 0,41 kg

AC-20C7 AC-30C7

karta zbliżeniowa, kod + karta zbliżeniowa, kod lub

karta zbliżeniowa

C ~ 50OC

Page 18

KARTA GwARANCYJNA

nazwa wyrobu:

model:

ZAMKI SZYFROWE

AC-20C7 AC-30C7

data sprzedaży .......................................................

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne

działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).

2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-

eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.

3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi

Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.

4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie

Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).

5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest

prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon skalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.

6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory,

wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon skalny, faktura VAT) .

7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany

jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

• akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kablami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,

• uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,

• uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.),

• uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,

• uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

• Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

9. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/lub defektami produkcyjnymi.

10. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

• Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

• prawidłowo wypełnionym Formularzem zgłoszenia naprawy

• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

Page 19

11. Otwieranie urządzenia bez wyraźnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

12. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).

13. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.

14. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu

15. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.

16. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia

reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

• jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,

• uległ uszkodzeniu ewidentnie z winy Nabywcy,

• ma zerwaną plombę,

• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.

17. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie

go zgodnie z przeznaczeniem,

• Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

• naprawa może spowodować nadmierne koszty po stronie Serwisu.

18. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

• przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych

okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

• podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości

wymiany Produktu na inny.

19. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

20. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

21. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane

jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

22. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

• po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka

powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikolwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

• każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku

stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

23. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o. Przemysłowa 35a 84-200 Wejherowo pon. - pt. 08:00 - 17:00 e-mail: [email protected]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub rmy zajmującej się recyklingiem odpadów – Dz.U. nr 180 poz.1495 z dn.29.07.2005. nr rej. GIOŚ: E0011703W

Page 20

EURA-TECH Sp. z o.o.

tel. +48 58 678 81 00, serwis: tel. +48 58 678 81 20, fax +48 58 678 81 01

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością rmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!

84-200 WEJHEROWO, ul. Przemysłowa 35A

www.eura-tech.eu

Wszystkie prawa zastrzeżone.
