Document Revision: A
Document Revision: A
EuCon は、Euphonix, Inc. の商標です。その他、記載の各製品名は、各社の商標
です。
スタジオモニターエクスプレス・ガイド
ii
目次
第 1 節 はじめに............................................................................................................5
第2節 Main...................................................................................................................6
第 3 節 Sources ...........................................................................................................8
第4節 Patching........................................................................................................10
第 5 節 Speakers.......................................................................................................11
第6節 Config.............................................................................................................12
第 7 節 トークバックの設定...................................................................................13
スタジオモニターエクスプレス・ガイド
iii
目次
第 1 節 はじめに
Studio Monitor Express（以下、SME）は、アプリケーション、外部入力、およ
び Core Audio 対応ハードウェアの間でルーティングを行うための、強力かつ柔軟
なオーディオモニタリングソフトウェアです。ワークステーションまたは専用コン
ピュータ上で実行することができます。SME は、一般的なミキシングコンソールの
マスターセクションとコミュニケーションセクションをソフトウェア化したプロ
フェッショナルサラウンドサウンドモニターミキサーです。出力は 5.1 スピーカー
出力が 2 つと、ステレオ出力が 1 つ用意されており、それぞれレベル、カット、
トークバックのコントロールが可能です。SME の出力はオーディオ I/O ハードウェ
アにルーティングされ、Artist デバイスのモニターセクションからコントロールす
ることができます。また、SME は、単独で外部入力をリッスンすることもできま
す。
注： SME 使用時は、EuControl 単体使用時よりも CPU 負荷が高くなりま
す。SME によって追加される機能が不要である場合（または、これらの
機能がご使用中のオーディオインターフェースソフトウェアによって既
に提供されている場合）、SME をインストールする必要はありません。
SME のインストーラーは、お求めいただいた製品に付属の EuControl CD-ROM
に収められています。必要に応じて別途インストールしてください。なお、SME を
Mac アプリケーションと連携させるための Euphonix Monitor Core Audio ドラ
イバも同時にインストールされます。
スタジオモニターエクスプレス・ガイド
5
はじめに
第2節 Main
スタジオモニターエクスプレス・ガイド
6
Main
図2-1 Main タブ
Source: Sources タブ（8 ページ参照）で作成したソースを、コントロールルー
ム、モニター A、モニター B にマッピングします。（MC Control の Monitor タッ
チスクリーン画面でも選択可能）
Control Room、Monitor A、Monitor B レベルスライダー : それぞれコントロー
ルルーム、モニター A、モニター B のレベルをコントロールします。MC Control
のモニターセクションにある CONTROL ROOM/MONITORS ノブと相関してい
ます。モニター A をセットする場合、ファンクションキーを押したまま、
CONTROL ROOM/MONITORS ノブを回してください。モニター B は、マウス
操作でのみコントロールすることができます。
Cut: 信号を完全にカットします。
Dim: Config タブ（13 ページ参照）で設定した Dim Level（ディムレベル）まで
信号を減衰させます。
Fix: Config タブで設定した Fixed Level（固定レベル）に信号をセットします。
（MC Control の Setup: Control Room タッチスクリーン画面上 Dim ボタンと相
関）
Phase: 左チャンネルのフェーズを反転します。（このパラメータに対応したサー
フェスコントロールはありません）
各 Source 枠内（図 1 参照）には、Sources タブで作成したセクションのみ表示
されます。モニター A または B にソースをルーティングする場合、該当モニター出
力の Source 枠からソースを選択してください。MC Control の Control Room ま
たは Monitor Setup タッチスクリーン画面からソースを選択することもできます。
ワークステーションと Artist デバイスが接続されている場合、このタブ上の設定
と、サーフェスのモニターセクションおよびコントロールルームセクションの設定
は、相互に反映されます。
スタジオモニターエクスプレス・ガイド
7
Main
第3節 Sources
スタジオモニターエクスプレス・ガイド
8
Sources
図 3-1 Sources タブ
Sources タブでは、SME のミキサー入力に送るソースを作成することができます。
ソースを作成するには、Format（フォーマット：モノラル、ステレオ、5.1）と
Start Channel（開始チャンネル）をそれぞれ選択し、Name（名称）フィールド
にソース名を入力した後、Create（作成）ボタンをクリックしてください。入力モ
ニタリングセクションが作成され、Main タブのセクション一覧に追加されます。
これだけでいつでもモニタリングが可能です。Studio Monitor Core Audio ドライ
バを利用してアプリケーションの内部バスにアクセスする場合、チャンネル 1 ～ 8
を使用します。チャンネル 9 ～ 16 は、外部入力と、オーディオ I/O への物理的入
力（サウンドカードの入力端子に接続された外部 CD プレーヤーなど）のために使
用します。
Mac 用アプリケーションから SME にステレオオーディオをルーティングする場
合、アプリケーションの Core Audio 出力ドライバとして Euphonix Monitor を選
択してください。SME の Sources タブで、ステレオのソースを作成し、名前
（Logic、Nuendo 等）を付けた後、開始チャンネルを 1 に設定します。これによ
り、SME ミキサー入力チャンネル 1、2 用のステレオモニタリングソースが作成さ
れます。作成したソースを有効にするには、SME の Main タブか、MC Control の
Monitor または Control Room Setup タッチスクリーン画面でソースを選択して
ください。
ステレオ外部入力（例 : CD プレーヤー）用ソースの作成手順は以下の通りです。
1. Format メニューから Stereo を選択
2. Start Channel メニューから 9 を選択
3. Name フィールドに
4. Create ボタンをクリック
これで SME ミキサー外部入力チャンネル 9、10 用のステレオソースが作成されま
した。このソースへの入力は、Patching タブ（10 ページ参照）で定義します。
CD プレーヤー
と入力
スタジオモニターエクスプレス・ガイド
9
Sources
第4節 Patching
スタジオモニターエクスプレス・ガイド
10
Patching
図4-1 Patching タブ
Patching タブでは、Euphonix Monitor Core Audio ドライバを使用する Mac 用
アプリケーションからの SME 入力、ワークステーションのサウンドカードに接続
された外部入力、および SME 出力をルーティングすることができます。
画面左半分の Inputs（入力）部には、アプリケーション出力からの入力と、ワーク
ステーションに装着されたオーディオデバイス（サウンドカード）からの入力が、
それぞれ 8 つずつ表示されます。アプリケーションを SME に対応させるには、
Euphonix Monitor Core Audio ドライバを使用してください。
画面右半分の Outputs（出力）部では、オーディオデバイスの出力を SME のメイ
ン、Alt 1、Alt 2、モニター A、モニター B の各出力にルーティングすることがで
きます。例えば、5.1 出力を L-C-R-Ls-Rs-LFE から L-R-Ls-Rs-C-LFE に変更
したい場合は、出力のルーティングを変更することにより、モニターへの出力を物
理的にパッチしなおす必要がなくなります。
第5節 Speakers
スタジオモニターエクスプレス・ガイド
11
図5-1 Speakers タブ
Speakers タブでは、出力レベルを調整またはミュートすることができます。
フェーダーを動かすと、右側の Trim（トリム）フィールドに現在のレベルが表示さ
れます。出力をミュートする場合、Cut（カット）ボタンをクリックしてください。
Trim フィールドをダブルクリックすることにより、数値を直接入力することもでき
ます。
コントロールは、モニタリングセクション別に用意されています。
Control Room（コントロールルーム）: Main（メイン）、Alt 1、Alt 2
Monitor（モニター）: A、B
Speakers
第6節 Config

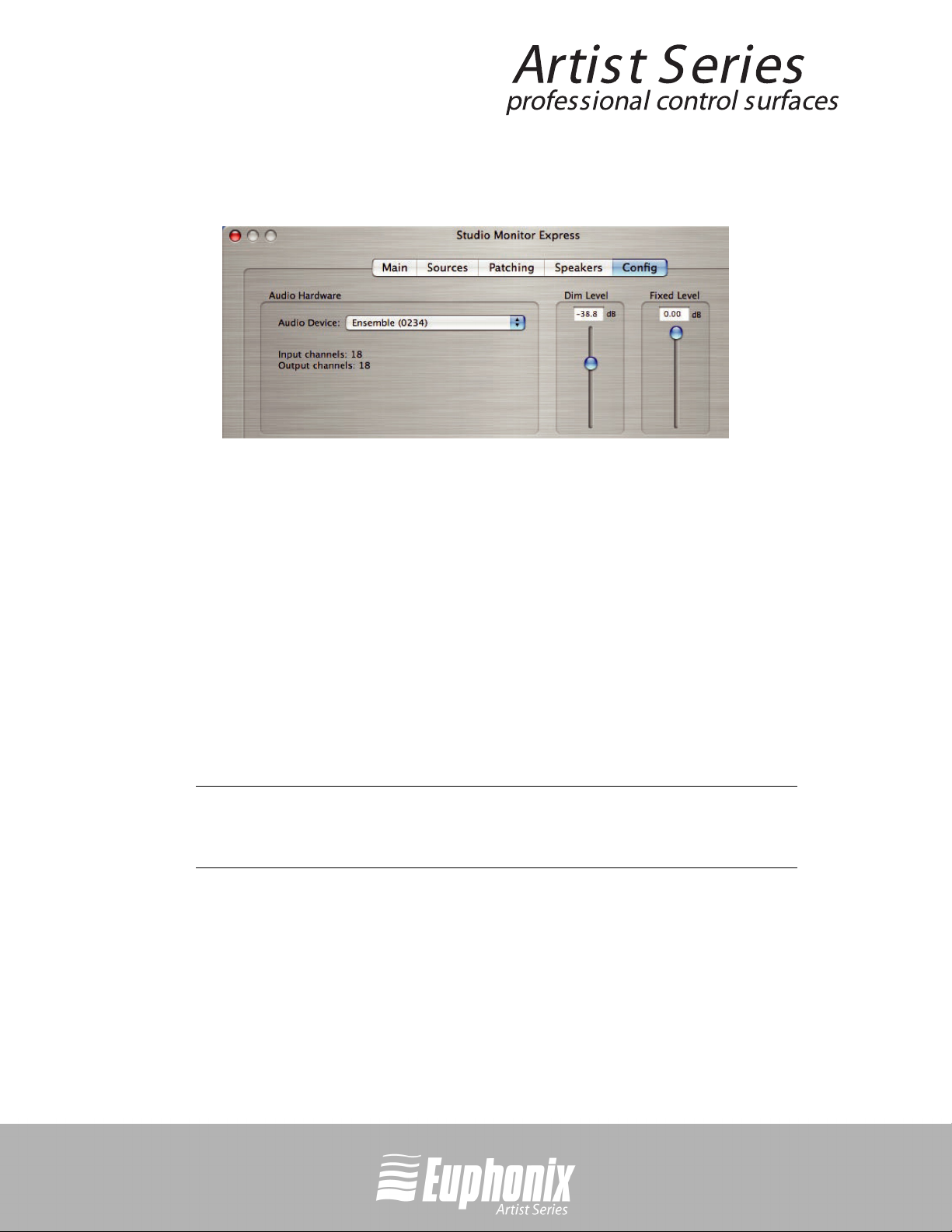

図6-1 Config タブ
Config タブでは、現在選択されている Core Audio デバイスドライバ、Dim 出力
レベル、Fixed 出力レベルが表示されます。
スタジオモニターエクスプレス・ガイド
12
Audio Device（オーディオデバイス）: SME で使用するサウンドカード用の Core
Audio ドライバを、このドロップダウンメニューで選択します。
Dim Level（ディムレベル）: Control Room Setup タッチスクリーン画面で Dim
ボタンが有効になっている場合の、プログラム信号の絶対ディムレベルを設定しま
す。
Fixed Level（固定レベル）: Control Room 出力の固定出力レベルを設定します。
他のミキサーやルーターに DAW 出力する際に、SME で出力レベルをコントロー
ルせず、出力先独自のレベルコントロールを使用する場合に便利です。
注： 出力ドライバを変更した場合、パッチがデフォルト状態にリセットされ、
外部パッチおよび出力パッチがない状態になります。Patching タブで
パッチを設定しなおしてください。
Config
第 7 節 トークバックの設定
トークバックマイクの設定手順は以下の通りです。
1. マイク→マイクプリアンプ→オーディオインタフェースと接続し、ゲインを設
定する。
2. SME の Patching タブで、Audio Device In を上記の I/O チャンネルに合わ
せる。
3. SME の Sources タブで、Talkback というソースを作成する。
4. SME の Main タブで、トークバックのルーティングが必要な各セクション（モ
ニター A、B）に対し、上記で作成した Talkback ソースを有効にする。
5. Main タブ下部の Talkback ボタンをクリックし、トークバックを有効にする。
6. MC Control の Setup 画面で Talkback ボタンを押し、トークバックを開始
する。
スタジオモニターエクスプレス・ガイド
13
トークバックの設定
