Fahrradträger PREMIUM II / II PLUS / III
Bicycle carrier PREMIUM II / II PLUS / III
Porte-vélo PREMIUM II / II PLUS / III
Portabiciclette PREMIUM II / II PLUS / III
Fietsdrager PREMIUM II / II PLUS / III
Nosič jízdních kol PREMIUM II / II PLUS / III
Bedienungsanleitung......................2
Operating instructions..................21
Manuel de l'opérateur..................... ?
Istruzioni per l'uso.......................... ?
Gebruiksaanwijzing........................ ?
Návod k obsluze..............................?
PREMIUM II
Artikel-Nr. 11521
PREMIUM II PLUS
Artikel-Nr. 11523
PREMIUM III
Artikel-Nr. 11522
Page 2
Inhaltsverzeichnis
Inhalt
Angaben zu dieser Montageanleitung.................................................. .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . 3
Vorwort......................................................................................................................................................... . . .. . . . . .. . . . . .. . . . . .. . . .3
Pflichten im Umgang mit dieser Montageanleitung........................................... . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . 3
Bestimmungsgemäßer Gebrauch............................................................................ . . . . .. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . .3
Sicherheitshinweise – Erläuterung der Kategorien.................................... . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. .3
Lieferumfang.................................................................................... . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . . 4
Technische Daten.................................. .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . 4
Kupplungsvoraussetzungen........................................................................... . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . 4
Sicherheitshinweise.............................................................................. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . .. . . . . .. . . . . .. . . . . .. . 4
Vor der ersten Inbetriebnahme.............. . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . 6
Montage des Kennzeichens am Fahrradträger..................................................... . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . . 6
Montage und Benutzung................................................................ . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. .7
Montage des Fahrradträgers an der Anhängerkupplung...................................................................................................... 7
Fahrräder montieren.............................................................................. .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . 10
Fahrradträger kippen, Zugang zum Kofferraum........................................................................ . . . .. . . . . .. . . . . .. . . . .. . . . . .. . . . . .. . . . . .. . 13
Demontage des Fahrradträgers...................................................................... . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . .14
Tragen des Fahrradträgers ohne Aufbewahrungstasche............................... . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . .. . . . . ..15
Verstauen des Fahrradträgers in der Aufbewahrungstasche......................................... . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . .15
Reinigung und Pflege............................................................. .. . . . . .. . . . . .. . . . . .. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .15
Wartung.................................................................................................................................. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . 16
Nachstellen des Schnellverschlusses...................................................................... . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .16
Entsorgung.................................................................................. . . . .. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . .16
Kontakt....................................................................................... . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . . 16
Anhang..................................................................................... . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . 17
Steckerbelegung..................................................................................... .. . . . . .. . . . . .. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . .17

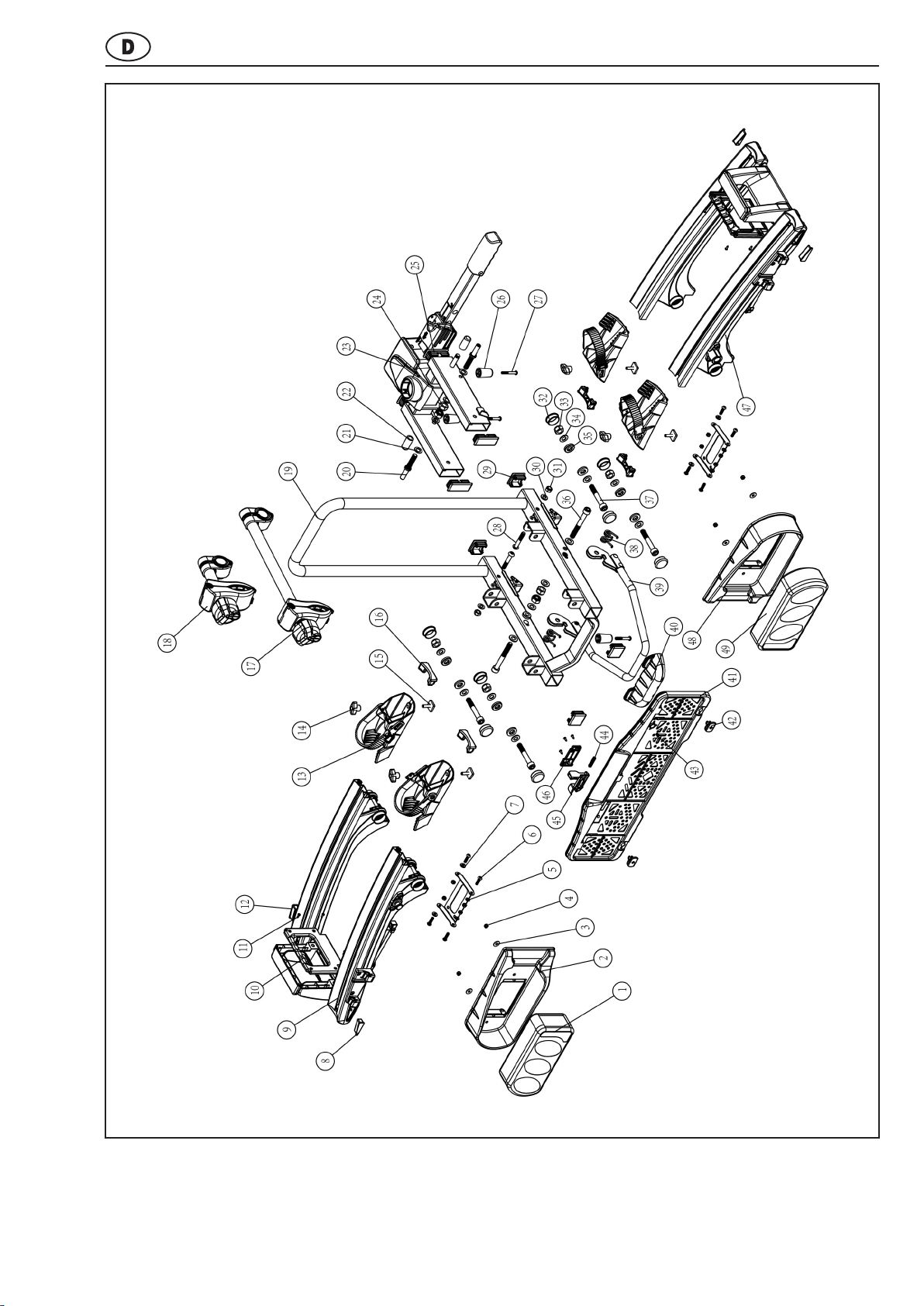

Übersicht Ersatzteile (Explosionszeichnung).................................................................. . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .18
Übersicht Ersatzteile (Tabelle)..................................................................................................... .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . 19
Stand 01/2013
2
Page 3
Angaben zu dieser Montageanleitung
Angaben zu dieser
Montageanleitung
Vorwort
Diese Montageanleitung hilft Ihnen bei der
• bestimmungsgemäßen und
• sicheren
Montage des Fahrradträgers PREMIUM.
Pflichten im Umgang mit dieser
Montageanleitung
Jede Person, die diesen Fahrradträger
• montiert,
• reinigt oder
• entsorgt,
muss den vollständigen Inhalt dieser Montageanleitung
zur Kenntnis genommen und verstanden haben.
Bewahren Sie diese Montageanleitung immer griffbereit
und sicher auf. Bei einer Weitergabe des Fahrradträgers
geben Sie die Montageanleitung mit.
Bestimmungsgemäßer Gebrauch
Der Fahrradträger PREMIUM dient dem Transport von
max. zwei Fahrrädern. Er darf ausschließlich an Anhängerkupplungen montiert werden, die die Voraussetzungen
erfüllen, die im Kapitel Kupplungsvoraussetzungen genannt sind. Außerdem darf auf keinen Fall die zulässige
Nutzlast des Fahrradträgers überschritten werden.
Zum bestimmungsgemäßen Gebrauch gehört auch die
Beachtung aller Informationen in dieser Montageanleitung,
insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gil t als nicht bestimmungsgemäß
und kann zu Sachschäden oder Personenschäden führen.
Die EAL GmbH übernimmt keine Haftung für Schäden, die
durch nicht bestimmungsgemäßen Gebrauch entstehen.
Sicherheitshinweise –
Erläuterung der Kategorien
In der Anleitung finden Sie folgende Kategorien von
Sicherheitshinweisen:
WARNUNG!
Personenschäden möglich:
Hinweise mit dem Wort WARNUNG! warnen
vor einer möglicherweise drohenden Gefahr.
Wenn sie nicht gemieden wird, können Tod
oder schwerste Verletzungen die Folge sein.
VORSICHT!
Personen- oder Sachschaden möglich:
Hinweise mit dem Wort VORSICHT warnen
vor einer möglicherweise drohenden Gefahr.
Wenn sie nicht gemieden wird, können leichte
oder geringfügige Verletzungen die Folge
sein.
Das Produkt oder etwas in der Umgebung
könnte schwer beschädigt werden.
ACHTUNG!
Personen- oder Sachschaden möglich:
Hinweise mit dem Wort ACHTUNG warnen
vor einer möglicherweise schädlichen
Situation.
Wenn sie nicht gemieden wird, kann das
Produkt oder etwas in der Umgebung
beschädigt werden.
HINWEIS
Sonstige Hinweise:
Nützlicher Tipp. Erleichtert die Bedienung oder
Montage des Produkts oder dient zum
besseren Verständnis.
Das jeweils verwendete Sicherheitssymbol ersetzt nicht
den Text des Sicherheitshinweises.
Lesen Sie deshalb den Sicherheitshinweis und befolgen
Sie ihn genau!
3
Page 4
max. Stützlast
Eigengewicht
max. Nutzlast am
Anhängerkupplung Fahrradträger Fahrradträger
50 kg
17 kg 33 kg
60 kg 17 kg
43 kg
75 kg
17 kg
58 kg
90 kg 17 kg
max. 60 kg !
WARNUNG!
Personenschäden durch Brechen der
Anhängerkupplung möglich.
Durch Montage des Fahhradträgers an einer
Kupplung aus zu weichem Material könnte die
Kupplung brechen.
• Montieren Sie den Fahrradträger nur an
eine Kupplung aus Stahl St52, Grauguss
GG52 oder besserer Güte.
• Montieren Sie den Träger nie an einer
Kupplung aus Aluminium, anderen
Leichtmetallen oder Kunststoff.
Montieren Sie den Fahrradträger nur an Anhängerkupplungen, die folgende Eigenschaften besitzen:
Material:.............. mind. Stahl St52 oder Grauguss GG 52
D-Wert:................................................................... ≥ 5 kN
Beachten Sie die Hinweise des Kupplungsherstellers.
Kupplungsvoraussetzungen
Lieferumfang / Technische Daten / Kupplungsvoraussetzungen
max. Stützlast
Eigengewicht
max. Nutzlast am
Anhängerkupplung Fahrradträger Fahrradträger
50 kg
21 kg 29 kg
60 kg 21 kg 39 kg
75 kg
21 kg
54 kg
90 kg 21 kg
max. 60 kg !
PREMIUM II / PLUS
PREMIUM III
Artikel-Nr.:
11521 11522
Material:
Stahl / Aluminium Stahl / Aluminium
Eigengewicht:
17 kg 21 kg
Nutzlast, max.:
60 kg 60 kg
Lieferumfang
A = Fahrradträger
B = 2 Schlüssel
C = 2 Sicherheitsgurte für Vorderräder, PREMIUM II
(3 Sicherheitsgurte für Vorderräder, PREMIUM III)
D = 1 Sicherheitsgurt für Fahrradrahmen
E = Aufbewahrungstasche
Technische Daten
Die max. Nutzlast des Fahrradträgers sowie die zulässige
Stützlast der Anhängerkupplung dürfen nicht überschritten
werden.
Das zulässige Gesamtgewicht, sowie die zulässige
Achslast des Fahrzeuges darf durch Fahrradträger und
Ladung nicht überschritten werden.
Beispiele für PREMIUM II / PLUS
Beispiele für PREMIUM III
4
Page 5
WARNUNG!
Personen- oder Sachschaden durch
Überladen.
Das Überschreiten der max. Nutzlast des
Fahrradträgers, sowie der zulässigen Stützlast
der Anhängerkupplung oder des zulässigen
Gesamtgewichts kann zu schweren Unfällen
führen.
• Beachten Sie unbedingt die Angaben zur
max. Nutzlast, zulässigen Stützlast und
zulässigem Gesamtgewicht Ihres
Fahrzeugs. Überschreiten Sie diese
Angaben keinesfalls.
WARNUNG!
Personen- oder Sachschaden durch nicht
komplett montierten Fahrradträger.
Das Fahren mit zusammengeklapptem
Fahrradträger kann zu Unfällen führen.
Die beweglichen Teile des Fahrradträgers
stellen im nicht fertig montierten Zustand eine
Gefahrenquelle dar.
• Demontieren Sie den Fahrradträger, wenn
Sie ihn nicht benötigen.
• Fahren Sie niemals mit
zusammengeklapptem Fahrradträger.
WARNUNG!
Personen- oder Sachschaden durch
verändertes Fahrzeugverhalten.
Das Fahren mit dem Fahrradträger beeinflusst
die Fahreigenschaften Ihres Fahrzeugs.
• Passen Sie Ihre Fahrgeschwindigkeit dem
neuen Fahrzeugverhalten an.
• Fahren Sie nie schneller als 130 km/h.
• Vermeiden Sie plötzliche und ruckartige
Steuerbewegungen.
• Achten Sie darauf, dass Ihr Fahrzeug
länger ist als gewohnt.
HINWEIS
Für diesen Fahrradträger besteht eine
europäische Betriebsgenehmigung. Sie ist
diesem Träger beigelegt und muss bei
Gebrauch des Trägers mit gef ührt werden.
Sicherheitshinweise
HINWEIS
Beim Fahren mit montiertem Fahrradträger
gelten die gesetzlichen Bestimmungen und
Vorschriften über die Beförderung von Gütern
hinter Ihrem Fahrzeug.
WARNUNG!
Personen- oder Sachschaden durch
Abdeckplanen.
Abdeckplanen erhöhen den Luftwiederstand.
Sie können sich lösen und Umherfliegen, das
kann zu schweren Unfällen führen.
• Benutzen Sie keine Planen.
Sicherheitshinweise
Befolgen Sie die Montageanweisung genau. Wenn Sie die
Anweisungen nicht befolgen, kann das zu Personen- und
Sachschäden führen.
Sollten Sie sich bei der Montage nicht sicher sein, bitten
Sie Ihren Händler oder den Hersteller um weitere Informationen.
Weder Hersteller noch Händler haften für Schäden, die auf
einen unsachgemäßen Gebrauch oder eine unsachgemäße Montage zurückzuführen sind.
Kontrollieren Sie den Fahrradträger und die dazu gehörende Ladung regelmäßig! Sie sind dazu verpflichtet und
werden im Schadenfall haftbar gemacht.
WARNUNG!
Personen- oder Sachschaden durch Verlieren
der Fahrräder.
Das Fahren ohne Sicherheitsgurte kann zu
Unfällen führen.
• Überprüfen Sie vor jedem Fahrtantritt den
korrekten und festen Sitz des Gurtes um
die Fahrräder und den U-Bügel des Trägers

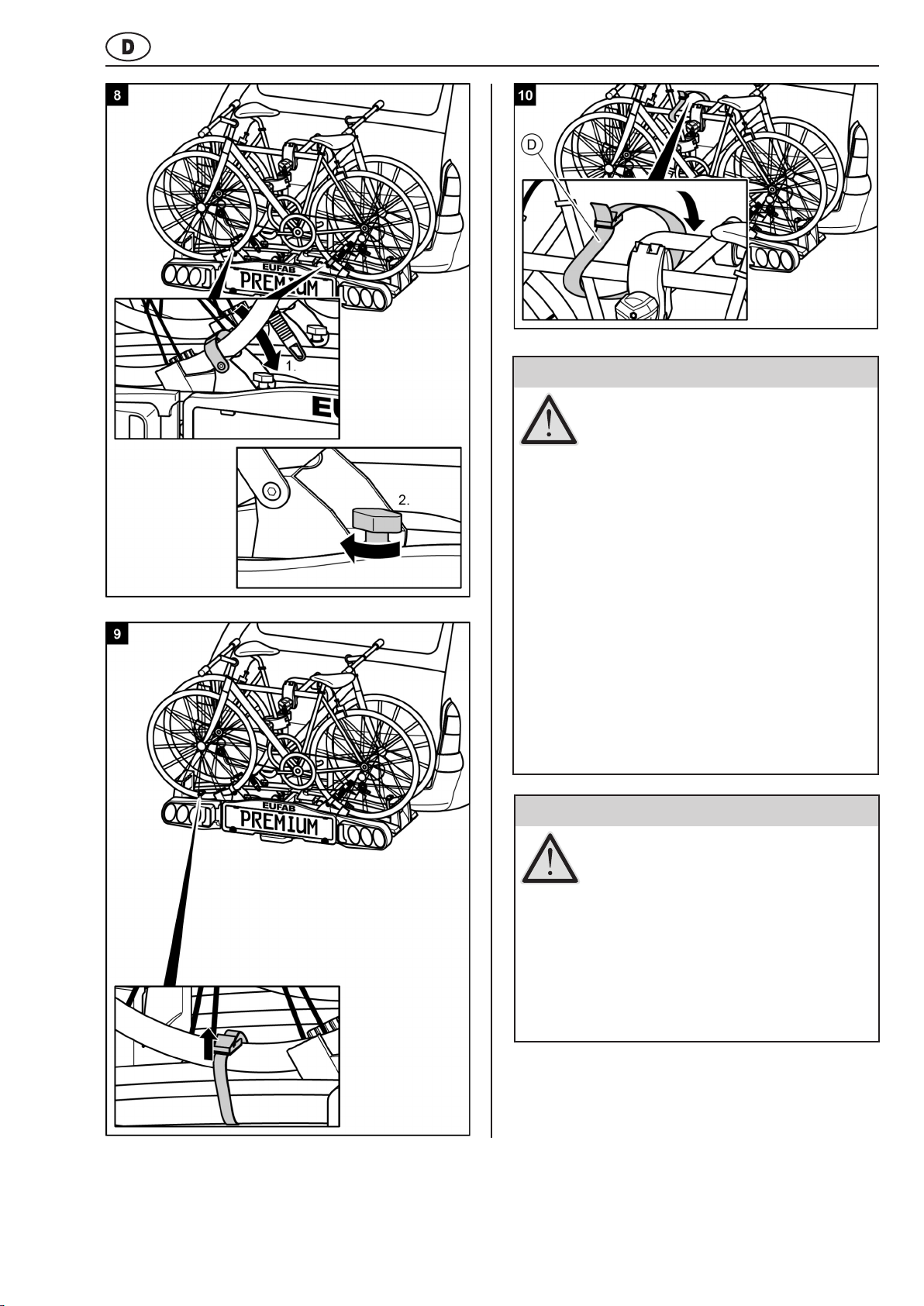

(siehe Schritt 10).
• Überprüfen Sie vor jedem Fahrtantritt den
korrekten und festen Sitz der beiden Gurte
um das Vorderrad und den Gurt um das
Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob
die verwendeten Gurte unbeschädigt und
unverschlissen sind.
• Beschädigte oder verschlissene Gurte
müssen vor Fahrtantritt gegen
unbeschädigte Gurte ausgetauscht werden.
Es dürfen nur Gurte verwendet werden, die
von der EAL GmbH dafür zugelassen sind.
WARNUNG!
Personen- oder Sachschaden durch
überstehende Teile.
Über den Rand des Fahrzeugs bzw.
Fahrradträgers stehende Teile können
während der Fahrt Personen- oder
Sachschäden verursachen.
• Montieren Sie nur Teile, die nicht über den
Rand des Fahrzeugs herausragen.
5
Page 6
ACHTUNG!
Sachschaden durch heiße Auspuffgase.
Es können Schäden am Träger oder den
Fahrrädern entstehen, wenn die
Auspuffmündung direkt daran grenzt.
• Benutzen Sie ggf. eine Auspuffblende.
Vor der ersten Inbetriebnahme
Montage des Kennzeichens am
Fahrradträger
Montage
WARNUNG!
Personen- oder Sachschaden durch verlieren
des Fahrradträgers.
Der Träger setzt sich nach der Befestigung
und einigen gefahrenen Kilometern erst richtig
auf die Kupplung.
• Kontrollieren Sie die Befestigung des
Trägers auf sicheren Sitz nach einigen
Kilometern.
• Führen Sie die Montage bei lockerem Sitz
neu durch.
WARNUNG!
Personen- oder Sachschaden durch
abbrechen des Fahrradträgers.
Das Fahren mit montierten Fahrradträger in
unwegsamen Gelände kann zum Abbrechen
des Trägers führen.
• Benutzen Sie den Fahrradträger nicht in
unwegsamem Gelände.
ACHTUNG!
Sachschaden durch öffnende Heckklappe.
Die Heckklappe könnte gegen den
Fahrradträger schlagen und beschädigt
werden.
• Elektrische Heckklappen abschalten und
manuell betätigen.
• Klappen Sie den Fahrradträger vor dem
Öffnen der Heckklappe ab.
6
Page 7
Montage und Benutzung
Montage des Fahrradträgers an der
Anhängerkupplung
• Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab.
• Ziehen Sie die Handbremse an.
WARNUNG!
Personen- oder Sachschaden durch
beschädigten Fahrradträger.
Beschädigungen des Trägers z. B. durch
verbogene Teile, Risse oder Kratzer, schließen
die sichere Funktion des Trägers aus.
• Montieren Sie den Fahrradträger nicht,
wenn Beschädigungen vorhanden sind.
• Gehen Sie wie im Kapitel Wartung
beschrieben vor.
WARNUNG!
Personen- oder Sachschaden durch Verlust
des Fahrradträgers während der Fahrt.
Eine unsaubere oder schadhafte Verbindung
zwischen Fahrradträger und
Anhängerkupplung kann zum Lösen des
Fahrradträgers führen.
• Tauschen Sie eine schadhafte
Anhängerkupplung aus.
• Säubern Sie die Anhängerkupplung von
Dreck, Staub und Fett.
Montage
HINWEIS
Bei Kupplungen befindet sich oft eine
Lackschicht auf der Kupplungskugel.
Für den bestmöglichen Halt des Fahrradträgers, sollte diese Lackschicht vorsichtig
entfernt werden. Beachten Sie die Hinweise
des Kupplungsherstellers.
7
Page 8

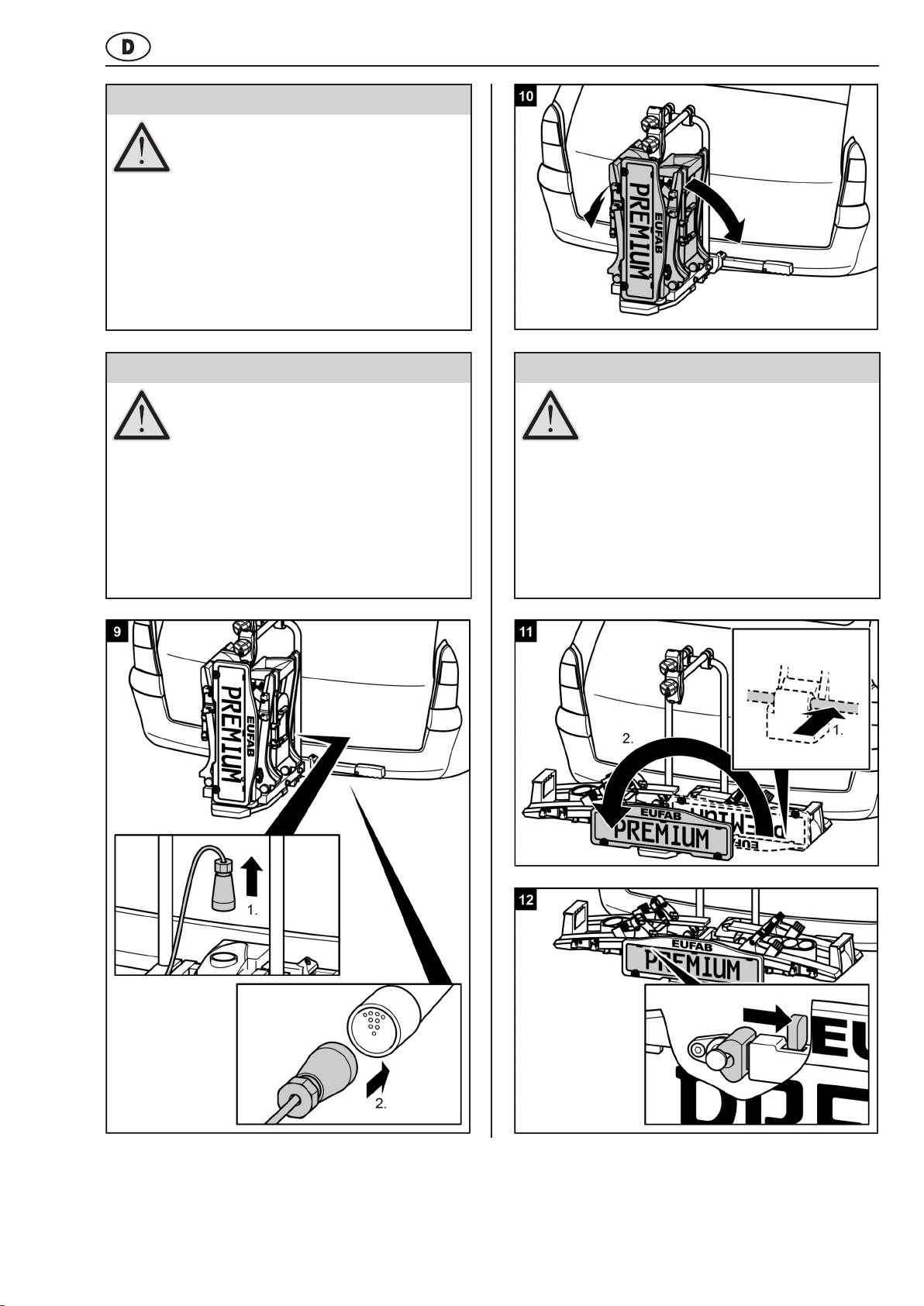

WARNUNG!
Personen- oder Sachschaden durch Verlust
des Fahrradträgers während der Fahrt.
Eine lockere Verbindung zwischen Träger und
Anhängerkupplung kann zum Lösen des
Fahrradträgers führen.
• Prüfen Sie den Fahrradträger auf sichere
Befestigung.
• Wiederholen Sie bei lockerer Verbindung
die Arbeitsschritte 4 bis 8. Sollte sich keine
Besserung einstellen, muss evtl. der
Schnellverschluss nachgestellt werden,
siehe Kapitel Wartung.
Montage
WARNUNG!
Personen- oder Sachschaden durch
ungesicherten Fahrradträger.
Wird der Hebel nicht durch Abschließen
gesichert, könnte sich der Fahrradträger
während der Fahrt vom Fahrzeug lösen.
• Schließen Sie den Fahrradträger ab.
• Prüfen Sie, ob Sie den Hebel
abgeschlossen und den Schlüssel
abgezogen haben.
Durch das Abschließen b eugen Sie auch
einem eventuellen Diebstahl des
Fahrradträgers vor.
WARNUNG!
Personen- oder Sachschaden durch
ungesicherten Kennzeichenhalter.
Wird der Kennzeichenhalter nicht durch den
Verriegelungsbolzen gesichert, könnte er sich
während der Fahrt lösen.
1. Ziehen Sie den Verriegelungsbolzen
zurück.
2. Klappen Sie den Kennzeichenhalt er um, bis
er hörbar einrastet.
3. Lassen Sie den Verriegelungsbolzen los
und lassen Sie ihn in der Bohrung des
Kennzeichenhalters einrasten.
8
Page 9

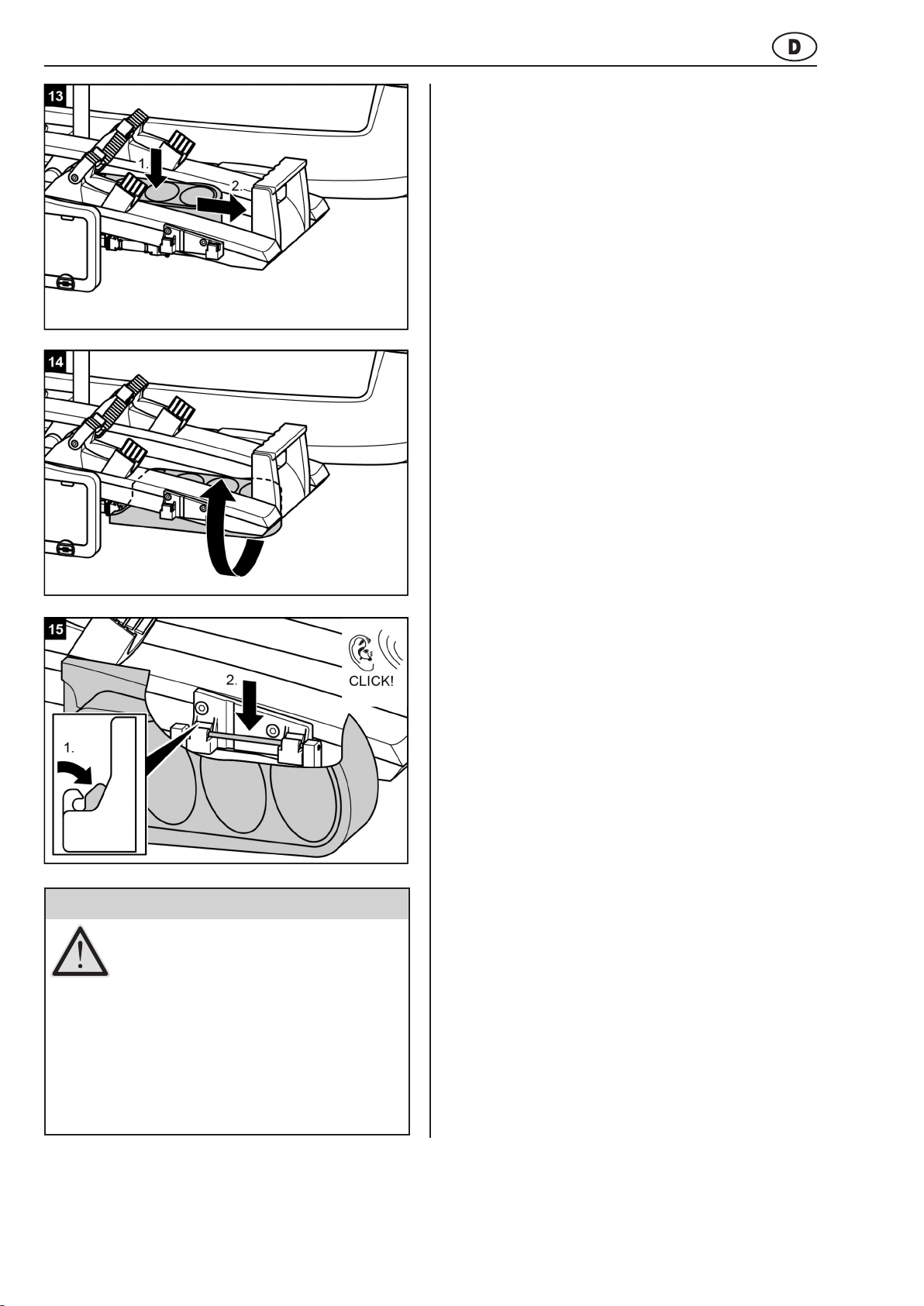

WARNUNG!
Personenschaden durch nicht
wahrgenommen werden von anderen
Verkehrsteilnehmern.
Fahren ohne funktionsfähige Beleuchtungsanlage kann zu Unfällen führen.
• Überprüfen Sie vor jedem Fahrtantritt die
korrekte Funktion der Beleuchtungsanlage.
• Wechseln Sie ggf. defekte Glühlampen
aus.
• Prüfen Sie die Verbindung zwischen
Stecker und Kupplung.
Montage
9
Page 10

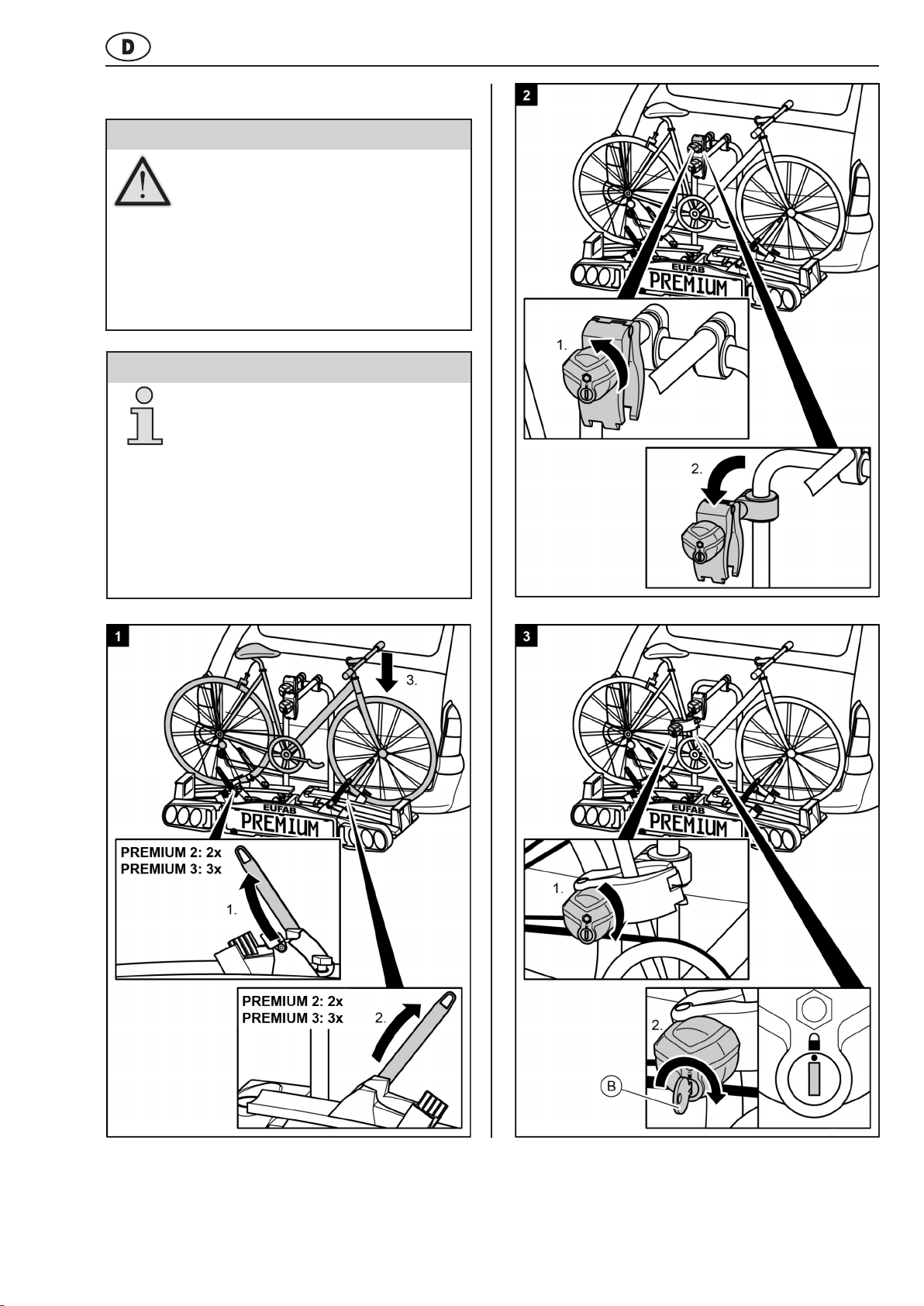

HINWEIS
Um das Fahrverhalten Ihres Fahrzeugs zu
verbessern, montieren Sie am besten das
schwerste Fahrrad zuerst.
Außerdem sollten Sie, wenn Sie nur ein
Fahrrad montieren, das Fahrrad in die
Schiene setzen, die sich am nächsten zum
Heck des Fahrzeugs befindet.
ACHTUNG!
Fahrräder montieren
Personen- oder Sachschaden durch
herumfliegende Teile möglich.
Nicht fest verschraubte Teile an den
Fahrrädern können sich während der Fahrt
lösen.
• Entfernen Sie alle nicht fest mit dem
Fahrrad verbundenen Teile, wie z. B.
Luftpumpen, Fahrradtaschen,
Navigationsgeräte, Batterien oder Akkus.
Fahrräder montieren
10
Page 11

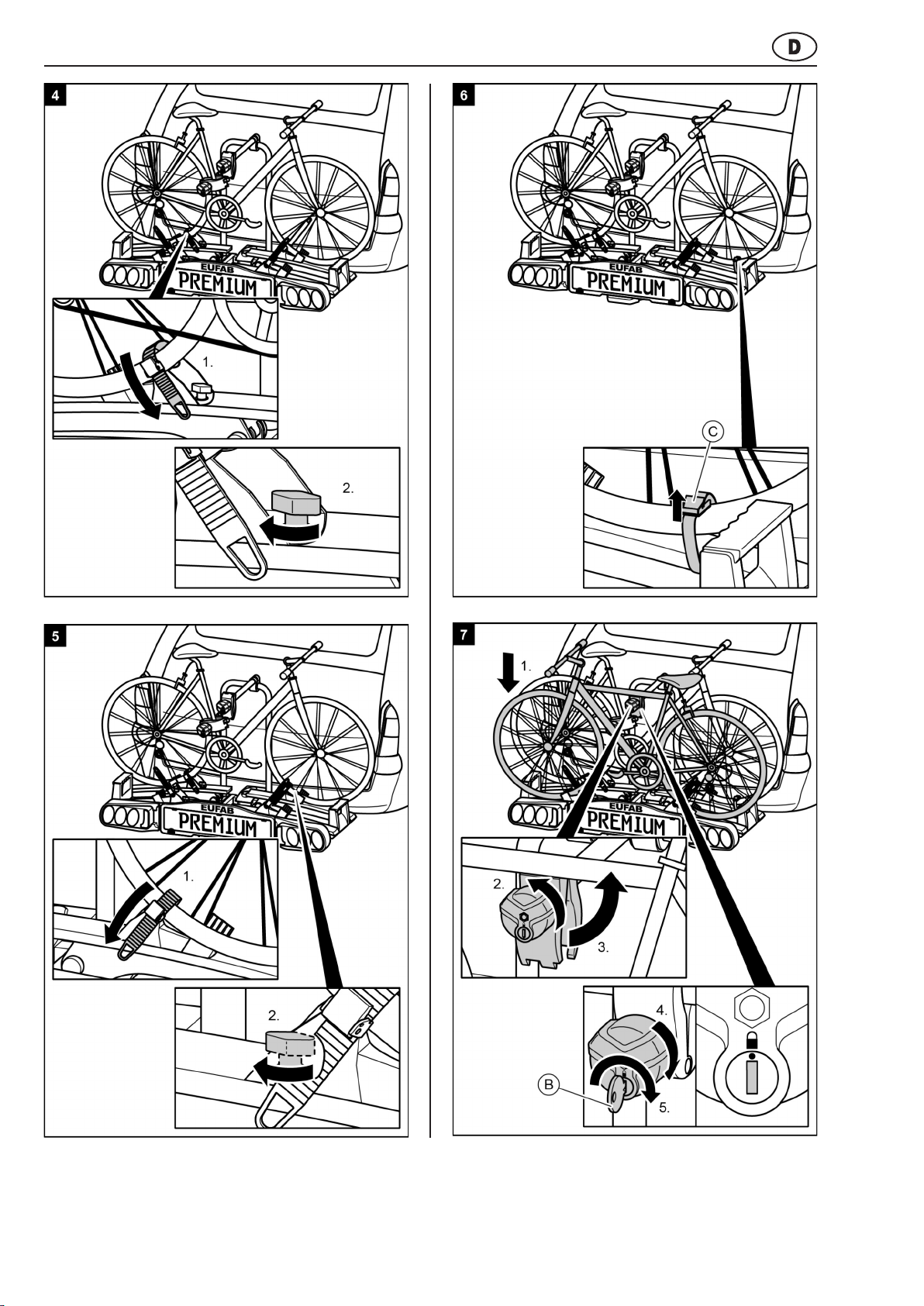

Fahrräder montieren
11
Page 12
WARNUNG!
Personen- oder Sachschaden durch Verlust
eines Fahrrads während der Fahrt.
Eine lockere Verbindung zwischen Träger und
Fahrrad kann zum Lösen der Verbindung und
Verlust des Fahrrads führen.
• Prüfen Sie die Fahrräder auf sichere und
vollständige Befestigung.
• Wiederholen Sie bei lockerer Verbindung
die Arbeitschritte 1 bis 10 dieses Kapitels.
Fahrräder montieren
WARNUNG!
Personen- oder Sachschaden durch Verlieren
der Fahrräder.
Das Fahren ohne Sicherheitsgurte kann zu
Unfällen führen.
• Überprüfen Sie vor jedem Fahrtantritt den
korrekten und festen Sitz des Gurtes um
die Fahrräder und den U-Bügel des Trägers
(siehe Schritt 10).
• Überprüfen Sie vor jedem Fahrtantritt den
korrekten und festen Sitz der beiden Gurte
um das Vorderrad und den Gurt um das
Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob
die verwendeten Gurte unbeschädigt und
unverschlissen sind.
• Beschädigte oder verschlissene Gurte
müssen vor Fahrtantritt gegen
unbeschädigte Gurte ausgetauscht werden.
Es dürfen nur Gurte verwendet werden, die
von der EAL GmbH dafür zugelassen sind.
12
Page 13

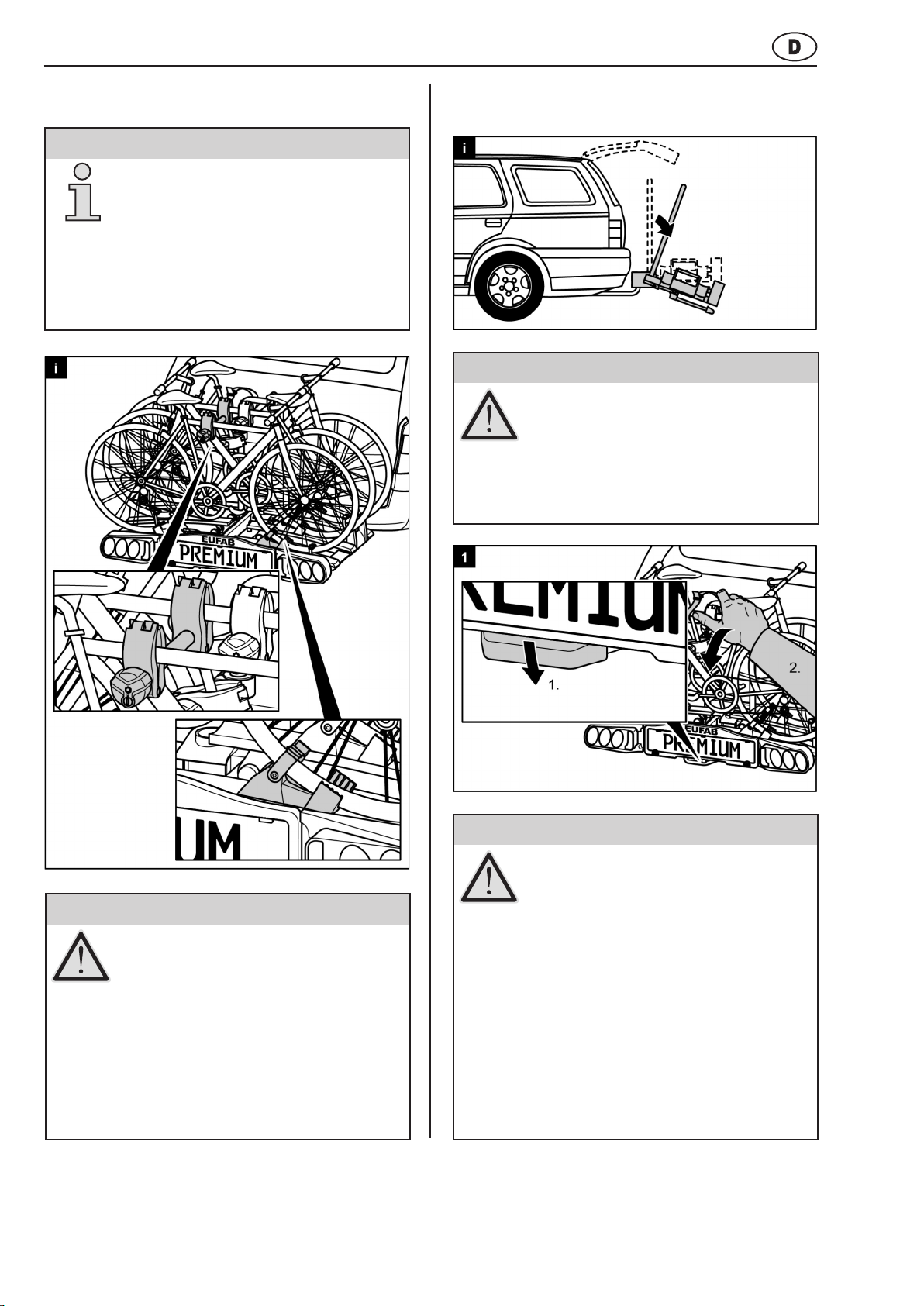

VORSICHT!
Personen- oder Sachschaden durch plötzliches Herunterklappen.
Körperteile oder Gegenstände, die sich beim
Herunterklappen unter oder vor dem Träger
befinden, können gequetscht werden.
• Vergewissern Sie sich, dass sich nichts unter dem Träger bef indet .
• Achten Sie auf Ihren Körper, besonders Ihren Kopf, halten Sie einen Sicherheitsabstand ein.
• Halten Sie den Träger beim Herunterklappen am U-Bügel fest.
Lösen Sie mit dem Fuß die Verriegelung
(1.) und kippen Sie dann den Träger mit der
Hand nach unten (2.)
Fahrradträger kippen
PREMIUM III:
Montage drittes Fahrrad
HINWEIS
Die Montage des dritten Fahrrads erfolgt mit
den freien Radstoppern am Reifen wie die
Befestigung des ersten und zweiten Fahrrads.
Zusätzlich wird das dritte Fahrrad mit dem
kurzen Rahmenhalter mit dem Rahmen des
mittleren Fahrrads verbunden.
Fahrradträger kippen,
Zugang zum Kofferraum
ACHTUNG!
Sachschaden durch öffnende Heckklappe.
Die Heckklappe könnte gegen den
Fahrradträger schlagen und beschädigt
werden.
• Elektrische Heckklappen abschalten und
manuell betätigen.
• Klappen Sie den Fahrradträger vor dem
Öffnen der Heckklappe ab.
WARNUNG!
Personen- oder Sachschaden durch Verlust
eines Fahrrads während der Fahrt.
Das Fahren ohne Sicherheitsgurte kann zu
Unfällen führen.
Eine lockere Verbindung zwischen Träger und
Fahrrad kann zum Lösen der Verbindung und
Verlust des Fahrrads führen.
• Beachten Sie unbedingt alle Warnhinweise
auf Seite 10.
13
Page 14
WARNUNG!
Personen- oder Sachschaden durch Verlust
des Fahrradträgers während der Fahrt
möglich.
Ein nicht hochgeklappter Fahrradträger kann
zum Abreißen des Trägers oder der Kupplung
führen.
• Klappen Sie den Träger vor der Fahrt hoch.
• Prüfen Sie, ob der Fahrradträger richtig
eingerastet ist. Rasten Sie den Träger ggf.
wie zuvor beschrieben ein.

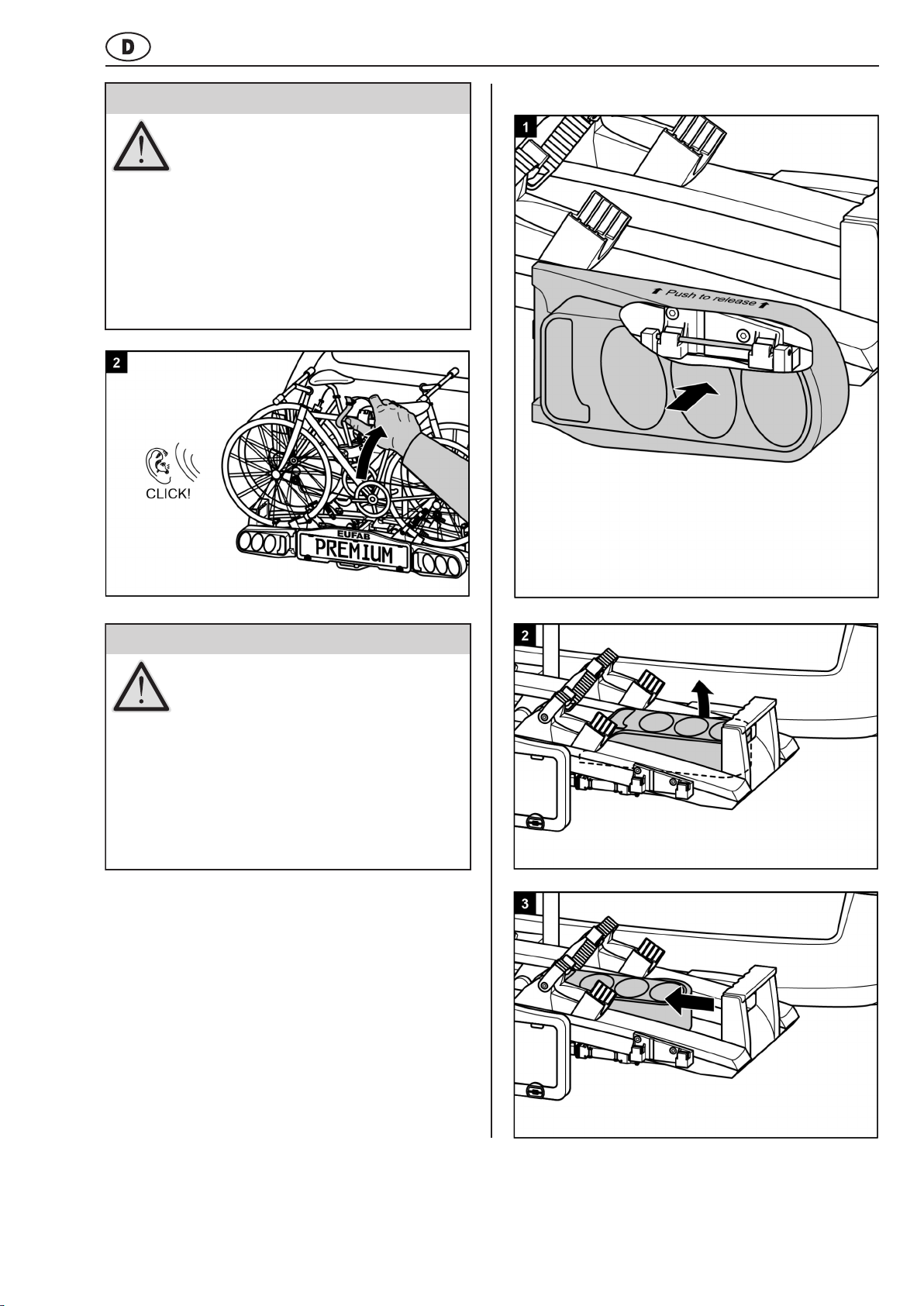

Fahrradträger kippen / Demontage
VORSICHT!
Personen- oder Sachschaden durch
Heraufklappen möglich.
Körperteile oder Gegenstände, die sich
zwischen Träger und Fahrze ug befinden,
können gequetscht werden.
• Vergewissern Sie sich, dass sich nichts
zwischen Träger und Fahrze ug befindet.
• Entfernen Sie alles im Zwischenraum von
Träger und Fahrzeug.
Demontage des Fahrradträgers
14
Page 15

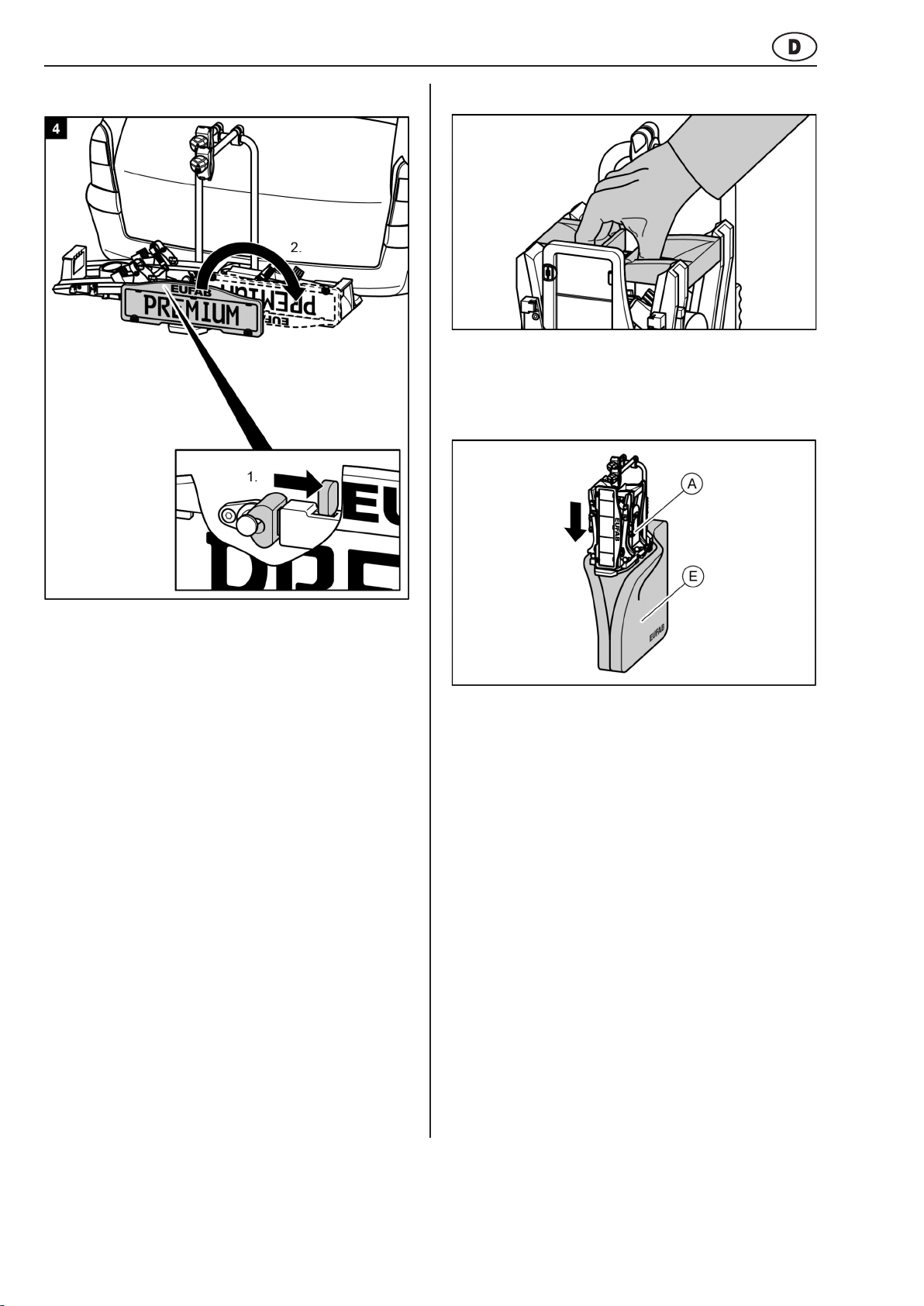

Tragen und Verstauen / Reinigung und Pflege
Lösen Sie zuerst den Verriegelungsbolzen hinter dem
Kennzeichenhalter.
Tragen des Fahrradträgers
Verstauen des Fahrradträgers in der
Aufbewahrungstasche
Beim Entfernen des Fahrradträgers gehen Sie
anschließend in umgekehrter Reihenfolge der Montage
vor.
Reinigung und Pflege
Der Fahrradträger kann mit einem milden
Reinigungsmittel, mit warmem Wasser und/oder einem
weichen Tuch gereinigt werden.
Entfernen Sie vorher groben Schmutz und Staub.
Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger,
da diese den Fahrradträger beschädigen können.
Lassen Sie den Fahrradträger von alleine trocknen.
Benutzen Sie keinen Fön oder andere Heizgeräte für eine
Beschleunigung des Trocknungsvorgangs.
Reinigen Sie den Fahrradträger im Küstenbereich und
beim Einsatz bei Winterbedingungen regelmäßig, um Salz
abzuspülen und die Haltbarkeit des Fahrradträgers zu
verlängern.
Lagern Sie den Fahrradträger in längeren Zeiten ohne
Benutzung (z. B. über den Winter) trocken und geschützt,
um die Lebensdauer zu verlängern.
15
Page 16
Wartung / Entsorgung / Kontakt
Wartung
Prüfen Sie vor jeder Fahrt den Fahrradträger auf
Verschleiß. Insbesondere defekte Metallteile und
Spannriemen müssen ausgetauscht werden.
Für den Austausch der Teile wenden Sie sich bitte an
unseren Kundenservice.
Jegliche Veränderung an O rigi nalt eilen und Materialien
oder an der Konstruktion des Fahrradträgers kann die
Sicherheit und Leistungsfähigkeit beeinträchtigen.
Die Stahlteile des Fahrradträgers wurden werksseitig
durch eine Pulverlackbeschichtung gegen Korrosion
geschützt. Ist diese Lackschicht beschädigt, sorgen Sie
schnellstmöglich für eine professionelle Beseitigung des
Schadens.
Bei normalen Bedingungen ist der Fahrradträger nur zu
reinigen und ansonsten wartungsfrei.

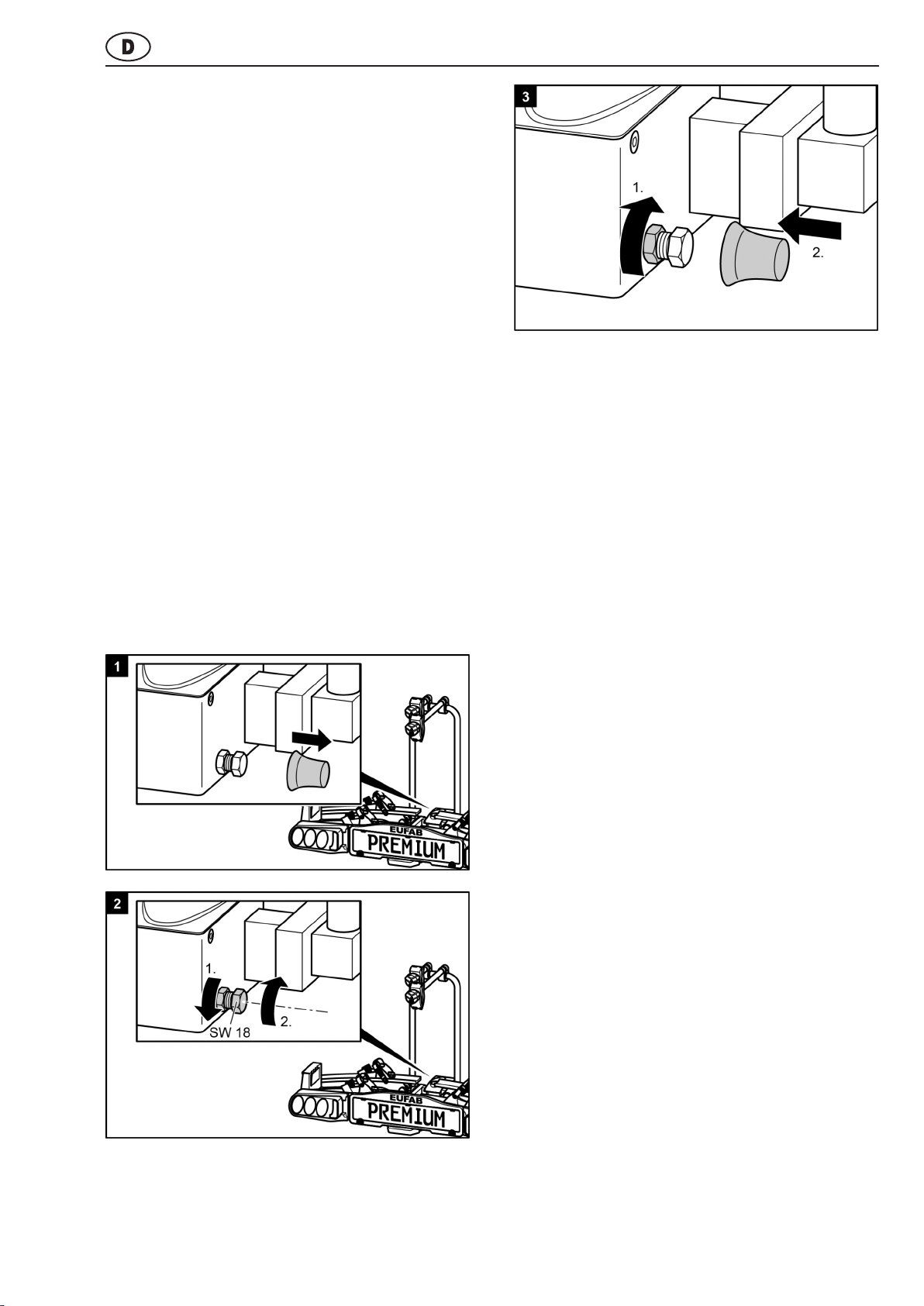

Nachstellen des Schnellverschlusses
Führen Sie diese Wartung nur durch, wenn sich der
Fahrradträger, wie im Kapitel Montage beschrieben, nicht
fest auf der A nhän gerkuppl ung montieren lässt.
• Nehmen Sie den Fahrradträger von der
Anhängerkupplung ab, wie unter Demontage
beschrieben.
• Ziehen Sie die Staubschutzkappe ab.
• Lösen Sie, wie auf der Abbildung zu sehen, die
Kontermutter etwas.
• Drehen Sie die Stellschraube eine viertel Umdrehung
hinein.
• Ziehen Sie die Kontermutter fest.
• Prüfen Sie, ob der Träger nun fest auf der
Anhängerkupplung sitzt, wie unter Montage
beschrieben. Wenn nicht, wiederholen Sie die oben
beschriebenen Schritte.
Entsorgung
Für die Entsorgung sind die örtlichen, behördlichen
Vorschriften zu beachten.
Entsorgen Sie auch die Verpackung sortenrein in den
dafür vorgesehenen Sammelbehältern.
Nähere Informationen erhalten Sie bei Ihrer kommunalen
Entsorgungsstelle.
Kontakt
EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal
GERMANY
16
Telefon: +49 (0) 202 - 429283-0
Telefax: +49 (0) 202 - 429283-20
E-Mail: [email protected]
Page 17
Anhang – Steckerbelegung
Steckerbelegung
Der Fahrradträger ist mit einer Beleuchtungsanlage
ausgestattet. Diese wird mit einem 13 poligen Stecker an
der Steckdose der A nhäng erkupplun g angeschlossen.
Sollte Ihr Fahrzeug statt über einen 13 poligen nur über
einen 7 poligen Anschluss verfügen sind hier die
entsprechenden Belegungen aufgeführt. Diese Information
ist nur für die Umrüstung bei einem Fachbetrieb bestimmt.
Eine Umrüstung durch nicht geschulte Personen ist nicht
zulässig.
7 Pin
13 Pin
17
Page 18
Anhang – Übersicht Ersatzteile (Explosionszeichnung)19Anhang – Übersicht Ersatzteile (Tabelle)
18

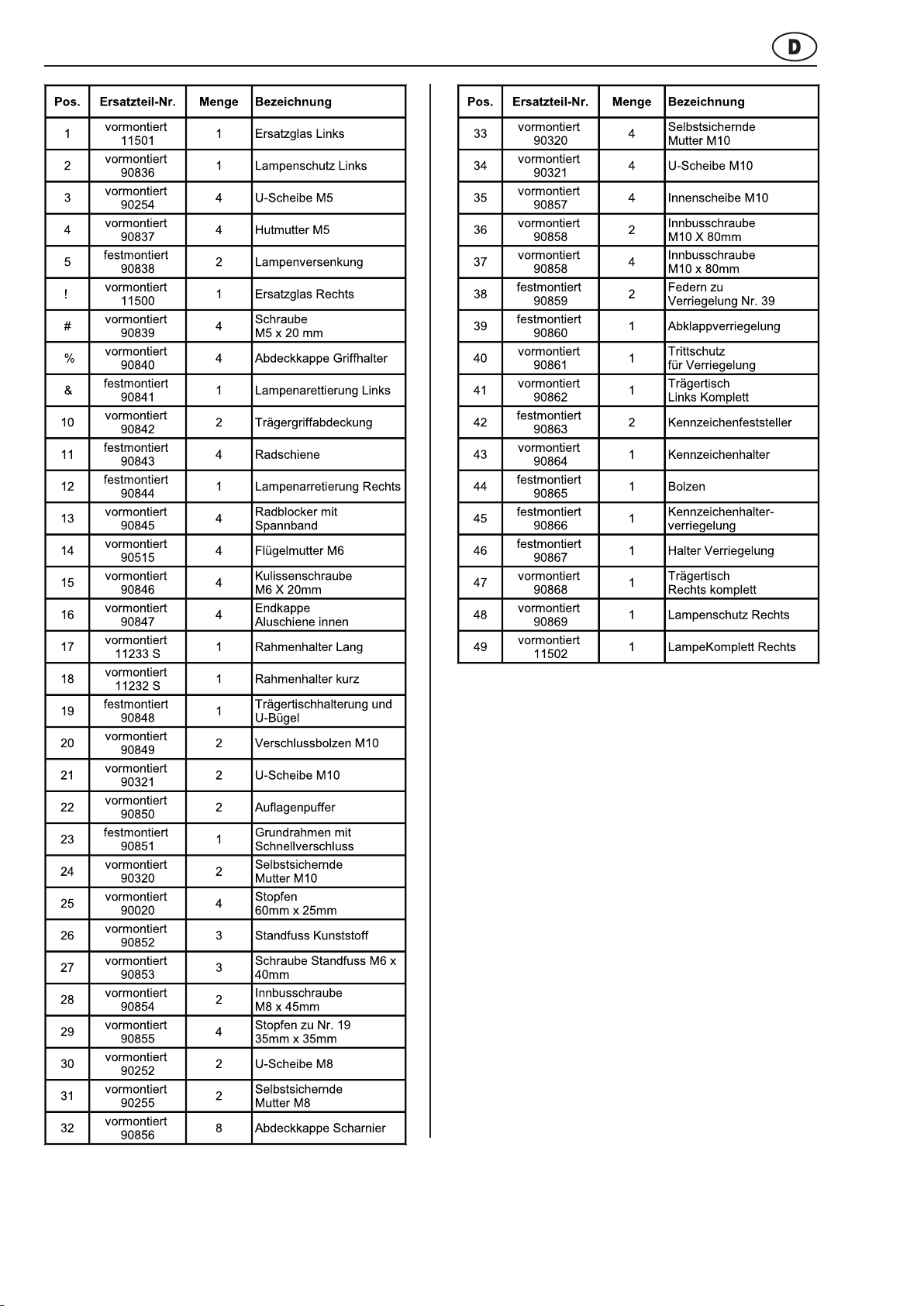

Page 19
Page 20
20
Loading...
