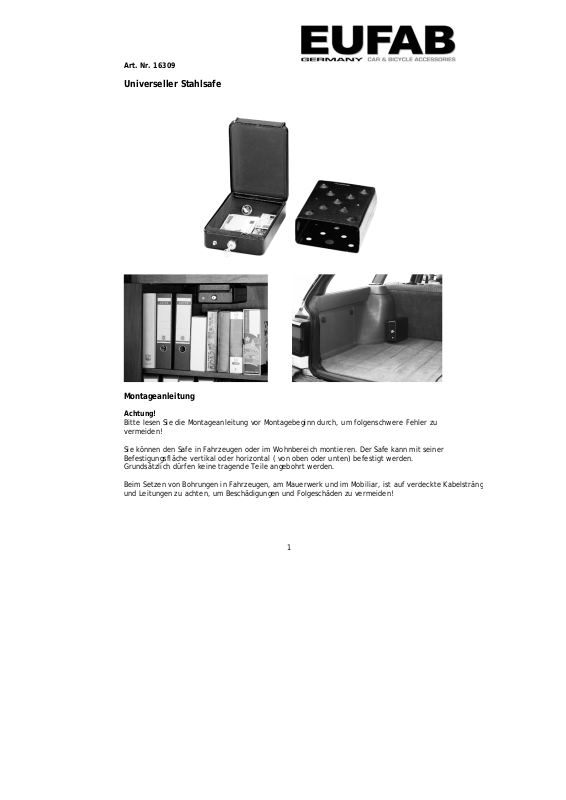

Eufab 16309 User guide [de]

Art. Nr. 16309

g

Universeller Stahlsafe

Montageanleitung

Achtung!

Bitte lesen Sie die Montageanleitung vor Montagebeginn durch, um folgenschwere Fehler zu
vermeiden!

Sie können den Safe in Fahrzeugen oder im Wohnbereich montieren. Der Safe kann mit seiner
Befestigungsfläche vertikal oder horizontal ( von oben oder unten) befestigt werden.
Grundsätzlich dürfen keine tragende Teile angebohrt werden.

Beim Setzen von Bohrungen in Fahrzeugen, am Mauerwerk und im Mobiliar, ist auf verdeckte Kabelsträn
und Leitungen zu achten, um Beschädigungen und Folgeschäden zu vermeiden!

1

Montage:

t

Der Montageort sollte so gewählt werden, dass die Stahlbox problemlos aus dem verschraubten
Grundrahmen genommen werden kann. Ein verdeckter Montageort, der dem freien Sichtfeld entzogen is
sollte angestrebt werden. Der Montageort sollte für Sie immer zugänglich sein, (auch bei beladenem
Fahrzeug. )

Entnehmen Sie die Stahlbox aus dem Grundrahmen. Übertragen Sie mit Hilfe des Grundrahmens die
Befestigungspunkte auf die von Ihnen ausgewählte Befestigungsebene.

Zur Verschraubung wird die Seite mit den erhobenen Ausbuchtungen verwendet damit die Köpfe
der Befestigungsschrauben die Safe – Box beim Einschieben und Herausnehmen nicht blockieren.
Die gegenüberliegenden Bohrungen im Grundrahmen dienen dazu um Ihnen das Anzeichnen und
Festschrauben des Rahmens zu erleichtern. Der Grundrahmen muss auf Distanzscheiben montiert
werden damit der Abdeckwinkel an der Safe – Box – Frontseite, sich nicht mit der
Befestigungsebene verklemmen kann.

Der montierte Safe bietet einen Schutz für Wertsachen (Geld, Schmuck, Handy usw.)
gegen den schnellen Zugriff.

Anmerkung:
Das Befestigungsmaterial ist der jeweiligen Beschaffenheit der Befestigungsebene anzupassen.

Lieferumfang:

Safe mit Grundrahmen
2 Schlüssel
6 Senkkopf – Blechschrauben
6 Distanzscheiben

Vielen Dank, dass Sie sich für ein EUFAB-Produkt entschieden haben!
EUFAB GmbH, D-42781 Haan
