Betriebsanleitung Präzisions-Reihengrenztaster SN 12/16 mm
Bestimmungsgemäßer Gebrauch
Präzisions-Reihengrenztaster werden zum Positionieren und Steuern von Maschinen und Industrieanlagen eingesetzt.
Für allgemeine Anwendungen werden Sprungschaltelemente ES502E eingesetzt. Für die Verwendung
als Sicherheitsschalter sind nur die Schaltelemente ES508E und ES514 mit zwangsgeführten Öffnern zulässig.
Die Sicherheitsschalter sind Hilfsstromschalter mit
Zwangsöffnung und erfüllen die Anforderungen
gemäß IEC 60947-5-1 / EN 60947-5-1 Anhang K.
In Verbindung mit einer trennenden Schutzeinrichtung verhindert dieses Sicherheitsbauteil
,
dass
gefährliche Maschinenbewegungen ausgeführt
werden, solange die Schutzeinrichtung geöffnet ist.
Wenn die Schutzeinrichtung während der gefährlichen Maschinenfunktion geöffnet wird, wird ein HaltBefehl ausgelöst.
Vor dem Einsatz von Sicherheitsschaltern ist eine
Risikobeurteilung an der Maschine durchzuführen
nach
EN ISO 13849-1, Sicherheitsbezogene Teile von
Steuerungen
EN ISO 14121, Sicherheit von Maschinen, Risikobeurteilung.
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere
EN ISO 13849-1, Sicherheitsbezogene Teile von
Steuerungen
EN 1088, Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrichtungen
EN 60 204-1, Elektrische Ausrüstung von Maschinen.
Nicht bestimmungsgemäßer Gebrauch
Präzisions-Reihengrenztaster mit Schaltelement
ES502E (Sprungschaltglied ohne Zwangstrennung)
dürfen nicht in Sicherheitsschaltkreisen eingesetzt
werden.
Wichtig:
Der Anwender trägt die Verantwortung für die Einbindung des Geräts in ein sicheres Gesamtsystem. Dazu muss das Gesamtsystem z.B. nach
EN ISO 13849-2 validiert werden.
Wird zur Validierung das vereinfachte Verfahren
nach Abschnitt 6.3 EN ISO 13849-1:2008 benutzt, reduziert sich möglicherweise der Performance Level (PL), wenn mehrere Geräte
hintereinander geschaltet werden.
Liegt dem Produkt ein Datenblatt bei, gelten die
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Sicherheitshinweise
In Sicherheitsschaltkreisen sind nur die Schaltelemente ES508E oder ES514 mit zwangsgeführten Öffnern zulässig.
Präzisions-Reihengrenztaster in Sicherheitsschaltkreisen erfüllen eine Personenschutz-Funktion. Unsachgemäßer Einbau oder Manipulationen können
zu schweren Verletzungen von Personen führen.
Präzisions-Reihengrenztaster in Sicherheitsschaltkreisen dürfen nicht umgangen (Kontak-
te überbrückt), entfernt oder auf andere Weise
unwirksam gemacht werden.
Beachten Sie hierzu insbesondere die Maßnahmen
zur Verringerung der Umgehungsmöglichkeiten
aus EN 1088:1995+A2:2008, Abschn. 5.7.
Bei Verwendung von Präzisions-Reihengrenz-
tastern in Sicherheitsschaltkreisen müssen
Schalter und Steuernocken so angeordnet
sein, dass sie gegen eine Veränderung ihrer
Position ausreichend gesichert sind.
Um diese Anforderungen zu erfüllen:
müssen die Befestigungselemente zuverlässig sein und zum Zweck ihres Lösens ein
Werkzeug erfordern.
muss die Verwendung von Langlöchern auf
die Anfangseinstellung begrenzt werden.
müssen Vorkehrungen zur Sicherung des
Formschlusses nach der Einstellung getroffen werden (z. B. durch Bolzen oder Passstifte).
Montage, elektrischer Anschluss und Inbetriebnahme ausschließlich durch autorisiertes Fachpersonal.
Funktion
Präzisions-Reihengrenztaster besitzen mehrere
Schaltelemente, die in einer Reihe angeordnet sind.
Die Schaltelemente werden über Stößel betätigt.
Entsprechend der Anwendung (Schaltpunktgenauigkeit und Anfahrgeschwindigkeit) werden verschiedene Stößel und Steuernocken eingesetzt (siehe
Bild 4).
Das Betätigen der Stößel erfolgt bei allgemeiner
Anwendung durch Steuernocken nach DIN 69639,
die in Nutenprofilen nach DIN 69638 kraftschlüs-
sig befestigt sind.
Schaltelemente / Anschlussbelegung
ES 502 E
ES 508E
ES 514
Darstellung: Schaltelement nicht betätigt

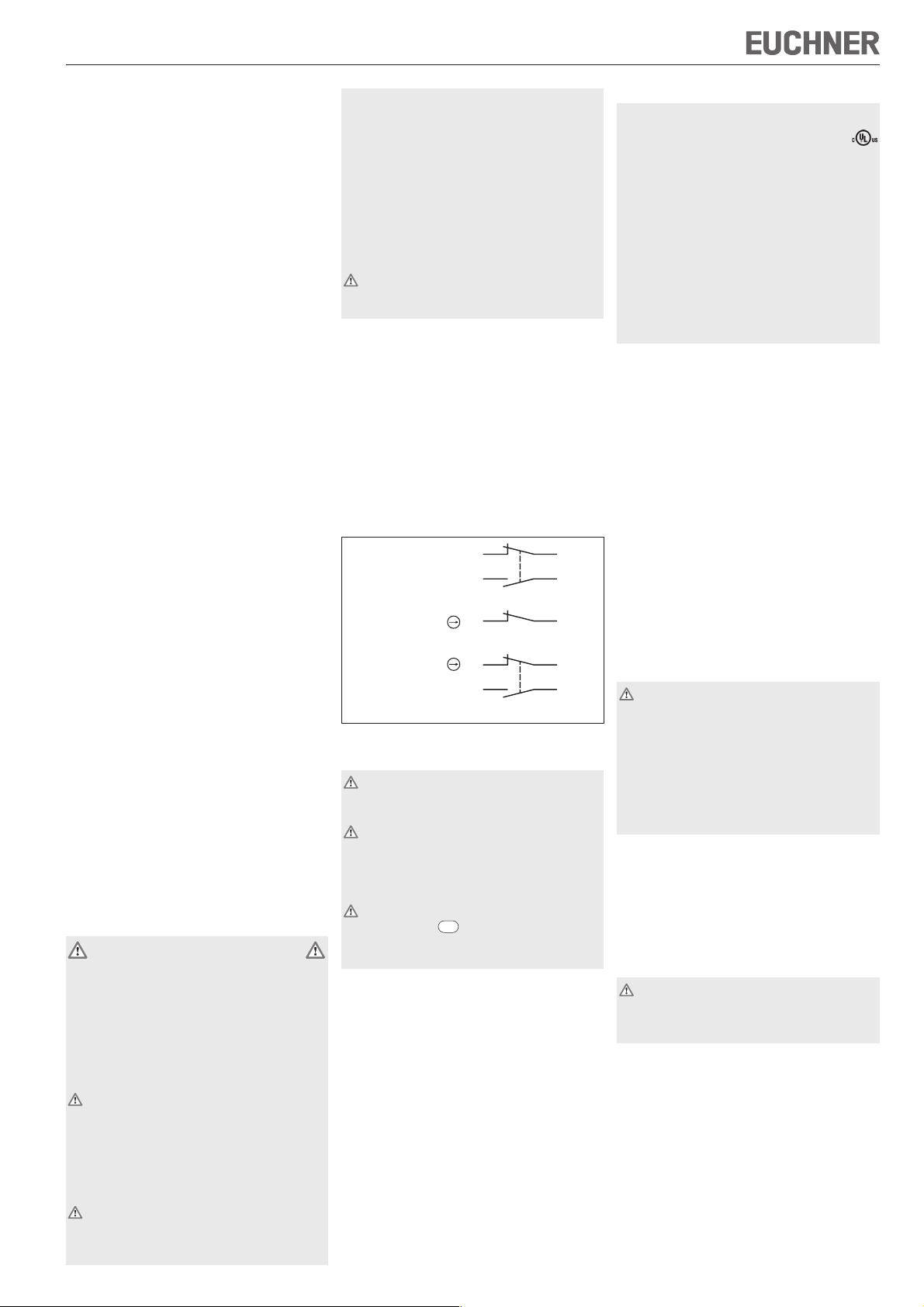

Bild 1: Schaltelemente und Anschlussbelegung
22
14
22
22
14
21
13
21
21
13
Montage
Präzisions-Reihengrenztaster dürfen nicht als
Anschlag verwendet werden.
Bei Einsatz in Sicherheitsschaltkreisen Steuernocken formschlüssig und unlösbar mit der
Maschine/Schutzeinrichtung verbinden.
3
In Sicherheitsschaltkreisen Maß
-0,5
(Abstand
Bezugsfläche des Schalters zu Steuernocken,
siehe Bild 3) zur sicheren Kontaktöffnung unbedingt einhalten.
Präzisions-Reihengrenztaster so anbauen, dass
Anschlussleitungen und Steckverbinder nicht von
bewegten Maschinenteilen beschädigt werden.
Schutz vor Umgebungseinflüssen
Entlüftungsventile dienen dem Druckausgleich gegen Pumpwirkung der Stößel. Sie dürfen nicht mit
Farbe verschlossen werden.
Bei Lackierarbeiten Stößel, Stößelführung,
Entlüftungsventile und Typenschild abdecken!
Elektrischer Anschluss
Für Schalter mit UL-Zulassung gilt:
Für den Einsatz und die Verwendung gemäß den
Anforderungen von
muss eine Class 2
Spannungsversorgung oder ein Class 2 Transformator nach UL1310 oder UL1585 verwendet
werden.
Am Einsatzort installierte Anschlussleitungen von
Präzisions-Reihengrenztastern müssen räumlich
von beweglichen und fest installierten Leitungen
und nicht isolierten aktiven Teilen anderer Anlagenteile, die mit einer Spannung von über 150 V
arbeiten, so getrennt werden, dass ein ständiger
Abstand von 50,8 mm eingehalten wird. Es sei
denn, die beweglichen Leitungen sind mit geeigneten Isoliermaterialien versehen, die eine gleiche
oder höhere Spannungsfestigkeit gegenüber den
anderen relevanten Anlagenteilen besitzen.
Bei Verwendung von Anzeigeleuchten ist der auf
dem Gehäuse der Anzeigeleuchte aufgedruckte
Spannungsbereich einzuhalten (Anschluss siehe
Bild 5).
Schalterdeckel öffnen
Leiterquerschnitt 0,34 ... 1,5 mm²
Für Bauform SN in LED-Ausführung mit Schaltelement ES514 und Stößelabstand 12 mm gilt:
LED-Anschlüsse am Schaltelement anklemmen
(Anschluss siehe Bild 5)
Kontaktbelegung siehe Bild 1
EUCHNER-Kabelverschraubung M20x1,5 oder
gleichwertige mit gefasstem O-Ring montieren
Leitung sorgfältig abdichten. Dichtring muss auf
den Leitungsdurchmesser abgestimmt sein
Anschlussschrauben der Schaltelemente mit
0,6 Nm anziehen
Schalterdeckel schließen und Deckelschrauben
mit 1,5 Nm anziehen.
Funktionskontrolle
Bei geöffneter Schutzeinrichtung muss der
Sicherheitsschalter in jeder Stellung der
Schutzeinrichtung betätigt sein (Überfahr-
sicherung).
In Sicherheitsschaltkreisen die Sicherheitsfunktion überprüfen.
Die Maschine muss beim Betätigen des
Sicherheitsschalters stoppen.
Die Maschine darf bei betätigtem Sicherheitsschalter nicht starten.
Mechanische Funktionsprüfung
Die Betätigungselemente auf Leichtgängigkeit prü-
fen.
Elektrische Funktionsprüfung
Schalter betätigen und die Schaltfunktion prüfen.
Kontrolle und Wartung
In Sicherheitsschaltkreisen muss bei Beschä-
digung oder Verschleiß der gesamte Reihengrenztaster ausgetauscht werden.
Instandsetzung nur durch den Hersteller.
Wartungsarbeiten sind nicht erforderlich. Um eine
einwandfreie und dauerhafte Funktion zu gewährleisten, sind regelmäßige Kontrollen erforderlich auf
einwandfreie Schaltfunktion
sichere Befestigung der Bauteile
Präzise Justierung von Steuernocken zu Reihengrenztaster
Ablagerungen und Verschleiß
Dichtheit der Kabeleinführung
gelockerte Leitungsanschlüsse bzw. Steckverbinder.
Betriebsanleitung Präzisions-Reihengrenztaster SN 12/16 mm
In Sicherheitskreisen müssen die Reihengrenztaster
nach Erreichen der max. Anzahl von Schaltspielen
ausgetauscht werden.
Hinweis: Das Baujahr ist in der unteren, rechten
Ecke des Typenschilds ersichtlich.
Haftungsausschluss bei
nicht bestimmungsgemäßem Gebrauch
Nichteinhalten der Sicherheitshinweise
Anbau und elektrischem Anschluss nicht durch
autorisiertes Fachpersonal
nicht durchgeführten Funktionskontrollen.
EG-Konformitätserklärung
Der nachstehende Hersteller erklärt hiermit, dass
das Produkt in Übereinstimmung ist mit den Bestimmungen der nachfolgend aufgeführten
Richtlinie(n) und dass die jeweiligen Normen zur
Anwendung gelangt sind.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Deutschland
Angewendete Richtlinien:
Maschinenrichtlinie 2006/42/EG
Angewendete Normen:
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, Juli 2010
Dipl.-Ing. Michael Euchner
Geschäftsführer
Duc Binh Nguyen
Dokumentationsbevollmächtigter
Die unterzeichnete EG-Konformitätserklärung ist
dem Produkt beigelegt.
Technische Daten
Parameter Wert
Gehäusewerkstoff Alu-Druckguss, eloxiert
Stößelwerkstoff Stahl, rostfrei
Schutzart nach IEC 60529 IP 67
Mech. Schaltspiele ES502E / ES508E 30x10
Schalthäufigkeit ES502E 300 min
Umgebungstemperatur -5 ... +80°C
Einbaulage beliebig
Anfahrgeschwindigkeit max.
Stößel Dach D 40 m/min
Rollen R (Gleitlager) 80 m/min
Rollen B (Kugellager) 120 m/min
Wölbung W/Kugel K 10 m/min
Anfahrgeschwindigkeit min. 0,01 m/min
Betätigungskraft ES502E ≥ 20 N
mit Schaltelement ES508E ≥ 15 N
Schaltelement
ES502E 1 S + 1 Ö
ES508E 1 Zwangsöffner
ES514 1S + 1 Zwangsöffner
Schaltprinzip
ES502E / ES514 Sprungschaltglied
ES508E Schleichschaltglied
Hysterese ES502E 0,8 mm
Kontaktwerkstoff
ES502E / ES508E / ES 514
Anschlussart Schraubklemmen
Leiterquerschnitt (starr/flexibel) 0,34 ... 1,5 mm
Bemessungsisolationsspannung
Bemessungsstoß-
spannungsfestigkeit
Gebrauchskategorie Schaltelement nach IEC 60947-5-1
ES502E AC-12 250 V 10 A
ES502E / ES508E AC-15 230 V 6 A
ES514 AC-15 230 V 2,5 A
Schaltstrom min. bei DC 24 V ES514 5 mA
Konv. thermischer Strom I
Kurzschlussschutz nach ES502E / ES508E 10 A gG
IEC 60269-1 (Steuersicherung) ES514 6 A gG
Bedingter Kurzschlussstrom 100 A
Anzeigeleuchte LED mit Verpolschutz
mit ES502E / ES508E LE060 AC/DC 12 - 60 V
Für Bauform SN in LED-Ausführung
mit Schaltelement ES514 und
Stößelabstand 12 mm LE024GE DC24 V ± 10%
Zuverlässigkeitswerte nach EN ISO 13849-1
für Schaltelement ES508E ES514
B
10d
bei DC 12 V ES502E 10 mA
ES514 1x10
ES508E / ES514 50 min
ES514 ≥ 30 N
ES514 0,6 mm
Silberlegierung hauchvergoldet
U
= 250 V
i
U
= 4 kV
imp
DC-13 24 V 6 A
DC-13 24 V 6 A
ES508E 10 mA
10 A
th
LE110 AC 110 V ± 15%
LE220 AC 220 V ± 15%
7
2 x 10
2
2 x 10
6
6
-1
-1
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr. © EUCHNER GmbH + Co. KG 032308-07-06/11 (Originalbetriebsanleitung)
6
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de info@euchner.de
Betriebsanleitung Präzisions-Reihengrenztaster SN 12/16 mm
Darstellung mit Dachstößel, Stößelform je nach Ausführung
60
Bezugsfläche
12
50
ø10
4
5
6,5 max.
30°
max.
Nocken
8
-1.5
4
6,6
Ruhestellung
Schaltpunkt
X1 X2
LE024GE bei Bauform SN mit Schaltelement ES514
LE060, LE110 und LE220
und Stößelabstand 12 mm
Leitungseinführung
2
l
M20x1,5
10
M20x1,5
4
l
36
75
LED
LED-Funktionsanzeige
60
Ausführung mit
1
l
n
3
l
Schaltelemente
Bild 5: Anschluss LED-Anzeigeleuchten
RD
RD
RD
LED-Leiterplatte
100
Ausführung mit
Sicherheitsschaltelement
ES 514
n
Anzahl der
Stößel
l
1
l
2
236 1948
348 721624
460122484
572 –––
684 –––

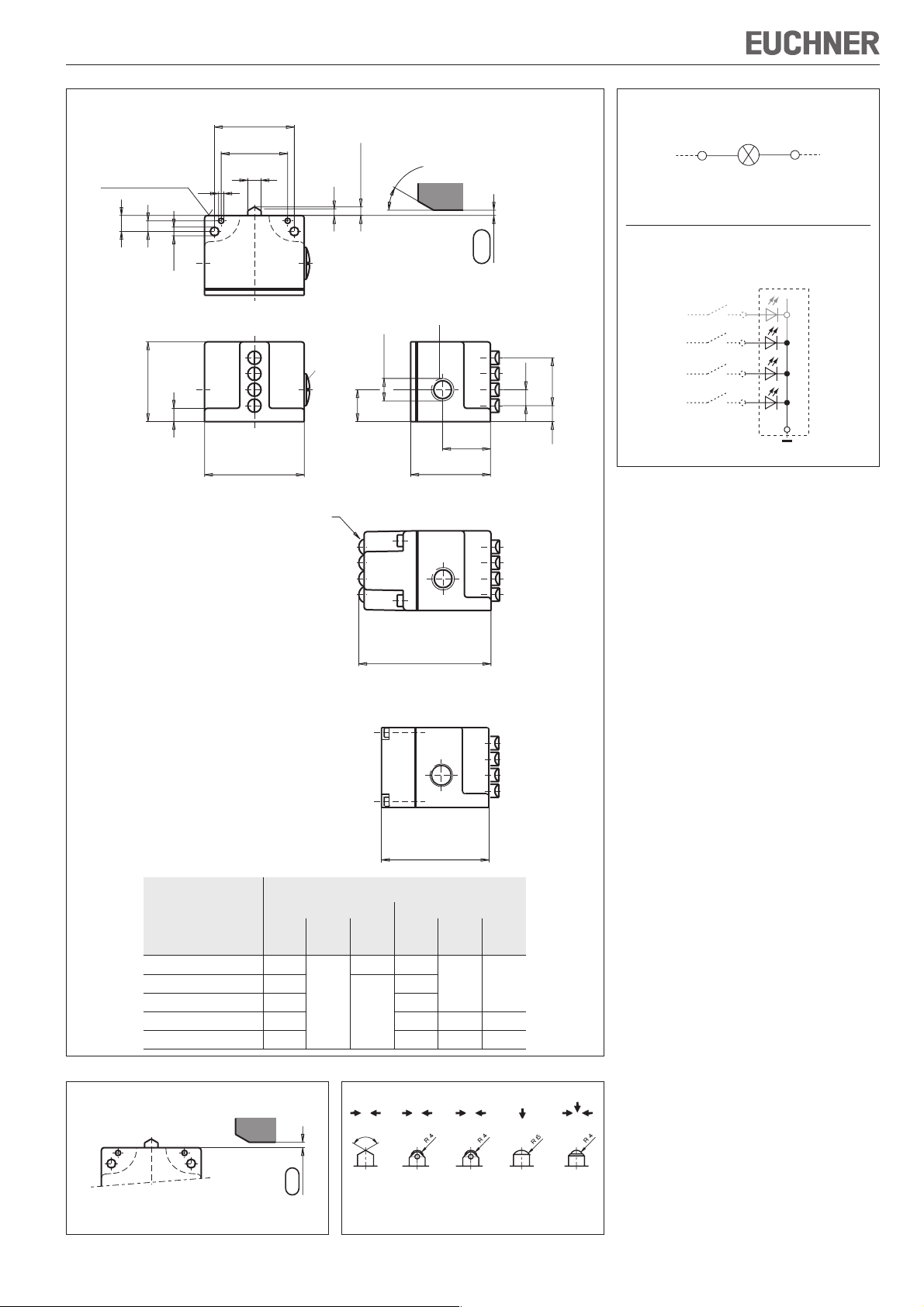

Bild 2: Maßzeichnung SN...
-0.5
3
Bild 3: Montage SN...-508 und SN..-514 für Sicher-
heitsschaltkreise
80
Stößelabstand
= 12
l
l
3
4
120°
-5°
DR BW K*
Dach Rolle Rolle Wölbung Kugel
l
= 16
1
l
l
2
3
Bevorzugte Anfahrichtungen
Gleitlager Kugellager
(* nur mit Schaltelement ES 502 E)
Bild 4: Stößel und Anfahrrichtungen
l
4
Operating Instructions Precision Multiple Limit Switches SN 12/16 mm
Correct use
Precision multiple limit switches are used for
positioning and controlling machines and in industrial
installations.
For general applications, snap-action switching
elements ES502E are used. For usage as safety
switches, only the switching elements ES508E and
ES514 with positively driven NC contacts are allowed.
The safety switches are positively driven auxiliary
power switches and comply with the requirements
as per IEC 60947-5-1 / EN 60947-5-1 annex K.
In combination with a separating safety guard, this
safety device prevents dangerous machine movements from occurring while the safety guard is open.
A stop command is triggered if the safety guard is
opened during the dangerous machine function.
Before safety switches are used, a risk assessment
must be performed on the machine in accordance
with
EN ISO 13849-1, Safety of machinery. Safety related
parts of control systems. General principles for
design
EN ISO 14121, Safety of machinery. Risk
assessment. Principles.
Correct use includes compliance with the relevant
requirements for installation and operation,
particularly
EN ISO 13849-1, Safety of machinery. Safety related
parts of control systems. General principles for
design
EN 1088, Safety of machinery. Interlocking devices
associated with guards. Principles for design and
selection
EN 60 204-1, Electrical equipment of machines
Incorrect use
Precision multiple limit switches with switching
element ES502E (snap-action switching contact not
positively driven) must not be used in safety circuits.
Important:
The user is responsible for the integration of the
device in a safe overall system. For this purpose
the overall system must be validated, e.g. in
accordance with EN ISO 13849-2.
If the simplified method according to section 6.3
EN ISO 13849-1:2008 is used for validation, the
Performance Level (PL) may be reduced if several
devices are connected one after the other.
If a product data sheet is included with the product,
the information on the data sheet applies in case of
discrepancies with the operating instructions.
Safety precautions
In safety circuits, only the switching elements
ES508E or ES514 with positively driven NC contacts
are allowed.
Precision multiple limit switches in safety circuits
provide a personal protection function. Incorrect
installation or tampering can lead to severe injuries
to personnel.
Precision multiple limit switches in safety circuits
must not be bypassed (bridging of contacts),
turned away, removed or otherwise rendered
ineffective.
On this topic pay attention in particular to the
measures for reducing the possibility of bypassing
from EN 1088:1995+A2:2008, section 5.7.
Where precision multiple limit switches are used
in safety circuits, switches and trip dogs must
be fitted in such a way that they are adequately
secured against movement.
To meet these requirements:
The fixings must be reliable and must also
require the use of a tool to undo them.
The use of slots must be limited to the initial
adjustment.
Precautions must be taken to ensure that there
is no movement after adjustment (e.g. using
bolts or dowel pins).
Mounting, electrical connection and setup only
by authorized personnel.
Function
Precision multiple limit switches possess several
switching elements arranged in a row.
The switching elements are actuated by means of
plungers. Different plungers and trip dogs are used
depending on the application (operating point
accuracy and approach speed) (see Figure 4).
In general applications the plunger is actuated by trip
dogs in accordance with DIN 69639 which are
mounted with an interference fit in trip rails in
accordance with DIN 69638.
Switching elements / terminal assignment
ES 502 E
ES 508E
ES 514
Shown: switching element not actuated
Fig. 1: Switching elements and terminal assignment
22
14
22
22
14
21
13
21
21
13
Mounting
Precision multiple limit switches must not be used
as an end stop.
When used in safety circuits, positively mount
trip dogs on the machine/safety guard so that
they cannot be detached.
3
It is imperative that dimension
-0,5
(distance
from switch reference surface to trip dog, see
Figure 3) is maintained in safety circuits to ensure
safe contact opening.
Fit precision multiple limit switches so that
connection cables and plug connectors are not
damaged by moving parts of the machine.
Protection against environmental influences
Safety venting valves are used to equalize the
pressure to protect against the pumping action of
the plunger. They must not be sealed with paint.
Mask plunger, plunger guide, safety venting valves
and rating plate during painting work!
Electrical connection
The following applies for switches with UL approval:
For use and applications as per the requirements of
, a class 2 power supply or a class 2
transformer according to UL1310 or UL1585 must
be used.
Connection cables for precision multiple limit
switches installed at the place of use must be
separated from all moving and permanently installed
cables and un-insulated active elements of other
parts of the system which operate at a voltage of
over 150 V. A constant clearance of 50.8 mm must
be maintained. This does not apply if the moving
cables are equipped with suitable insulation materials
which possess an identical or higher dielectric
strength compared to the other relevant parts of
the system.
When switches with indicators are used, the voltage
range printed on the indicator housing must be
observed (connection see Figure 5).
Open switch cover
Conductor cross-section 0.34 ... 1.5 mm²
For design SN in LED version with switching element
ES514 and plunger spacing 12 mm the following
applies: make LED connections to the switching
element (connection see Figure 5)
For terminal assignment see Figure 1
Fit EUCHNER cable gland M20x1.5 or similar quality
cable gland with captive O-ring
Seal cable carefully. Sealing ring must be matched
to the diameter of the cable
Tighten screws for connections to the switching
element to 0.6 Nm
Close switch cover and tighten cover screws to
1.5 Nm.
Functional check
When the safety guard is open, the safety switch
must be actuated in any safety guard position
(overrun protection).
In safety circuits, check the safety function.
The machine must stop when the safety switch is
actuated.
The machine must not start when the safety switch
is actuated.
Mechanical function test
Check the actuating elements for freedom of
movement.
Electrical function test
Actuate switch and check the switching function.
Inspection and service
In safety circuits, the entire multiple limit switch
must be replaced in case of damage or wear.
Repairs must be performed only by the
manufacturer.
No servicing is required, but regular inspection
of the following is necessary to ensure trouble-free
long-term operation:
correct switching function
secure mounting of components
precise adjustment of trip dog in relation to multiple limit switch
dirt and wear
sealing of cable entry
loose cable connections or plug connectors.
Loading...
