Technische Daten:

Gewicht: 4.4 kg
Maße (B*H*T): 257*54*400 mm
Betrieb: DC 12 V (Autobatterie)
Leistung: max. 4 x 850 W & 1 x 1000 W
RMS-Leistung: 4 x 70 W & 1 x 230 W
Frequenzbereich: 20 – 40000 Hz ±1 dB
Eingangsempfindlichkeit: 0.25 – 6 V
Signal/Rausch-Verhältnis (S/N): > 90 dB
Stereo Separation: > 75 dB
Total Harmonic Distortion (THD): < 0.5% @ 4 Ω
Sicherung: 3x 25 A

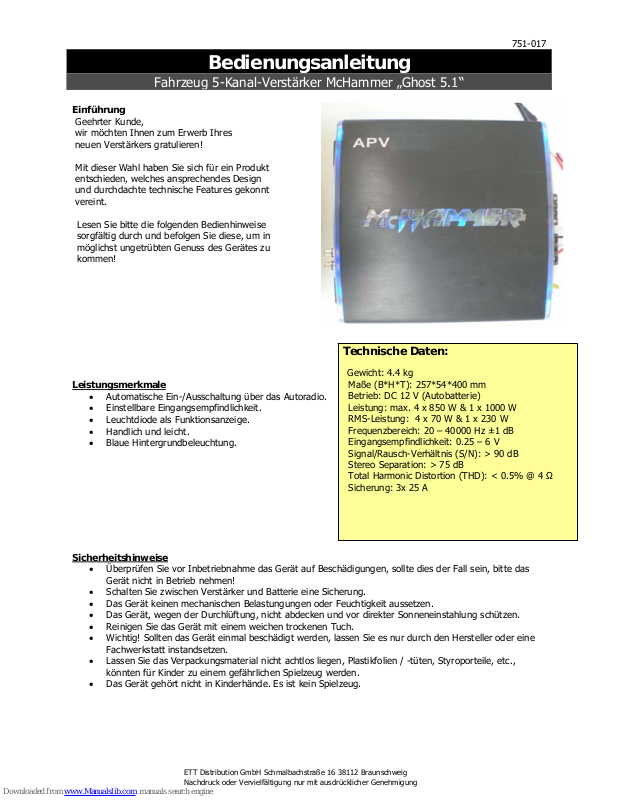

Bedienungsanleitung

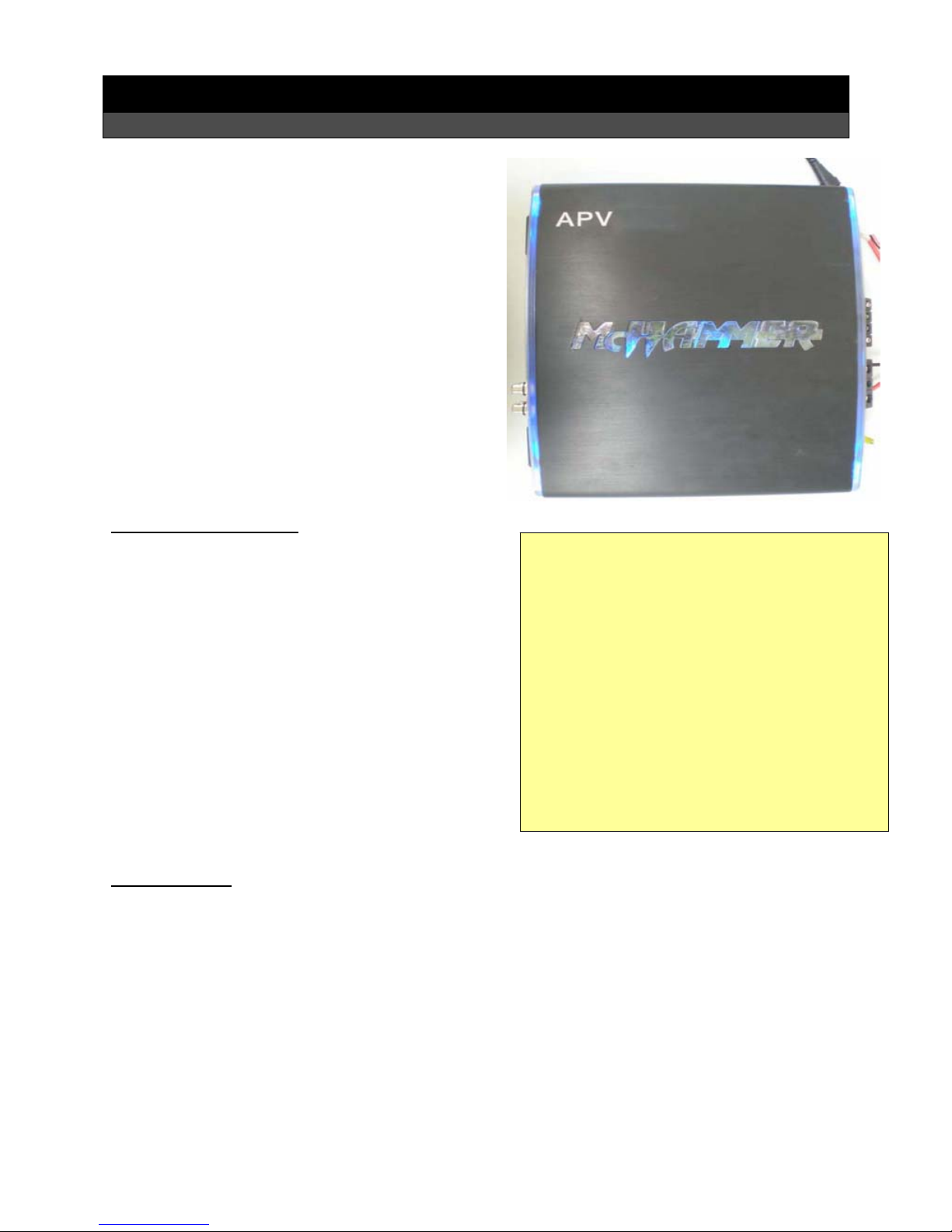

Fahrzeug 5-Kanal-Verstärker McHammer „Ghost 5.1“

Einführung

Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Verstärkers gratulieren!

Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.

Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!

Leistungsmerkmale

• Automatische Ein-/Ausschaltung über das Autoradio.

• Einstellbare Eingangsempfindlichkeit.

• Leuchtdiode als Funktionsanzeige.

• Handlich und leicht.

• Blaue Hintergrundbeleuchtung.

Sicherheitshinweise

• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das

Gerät nicht in Betrieb nehmen!

• Schalten Sie zwischen Verstärker und Batterie eine Sicherung.

• Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.

• Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.

• Reinigen Sie das Gerät mit einem weichen trockenen Tuch.

• Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine

Fachwerkstatt instandsetzen.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,

könnten für Kinder zu einem gefährlichen Spielzeug werden.

• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.

751-017

ETTDistributionGmbHSchmalbachstraße1638112Braunschweig
NachdruckoderVervielfältigungnurmitausdrücklicherGenehmigung

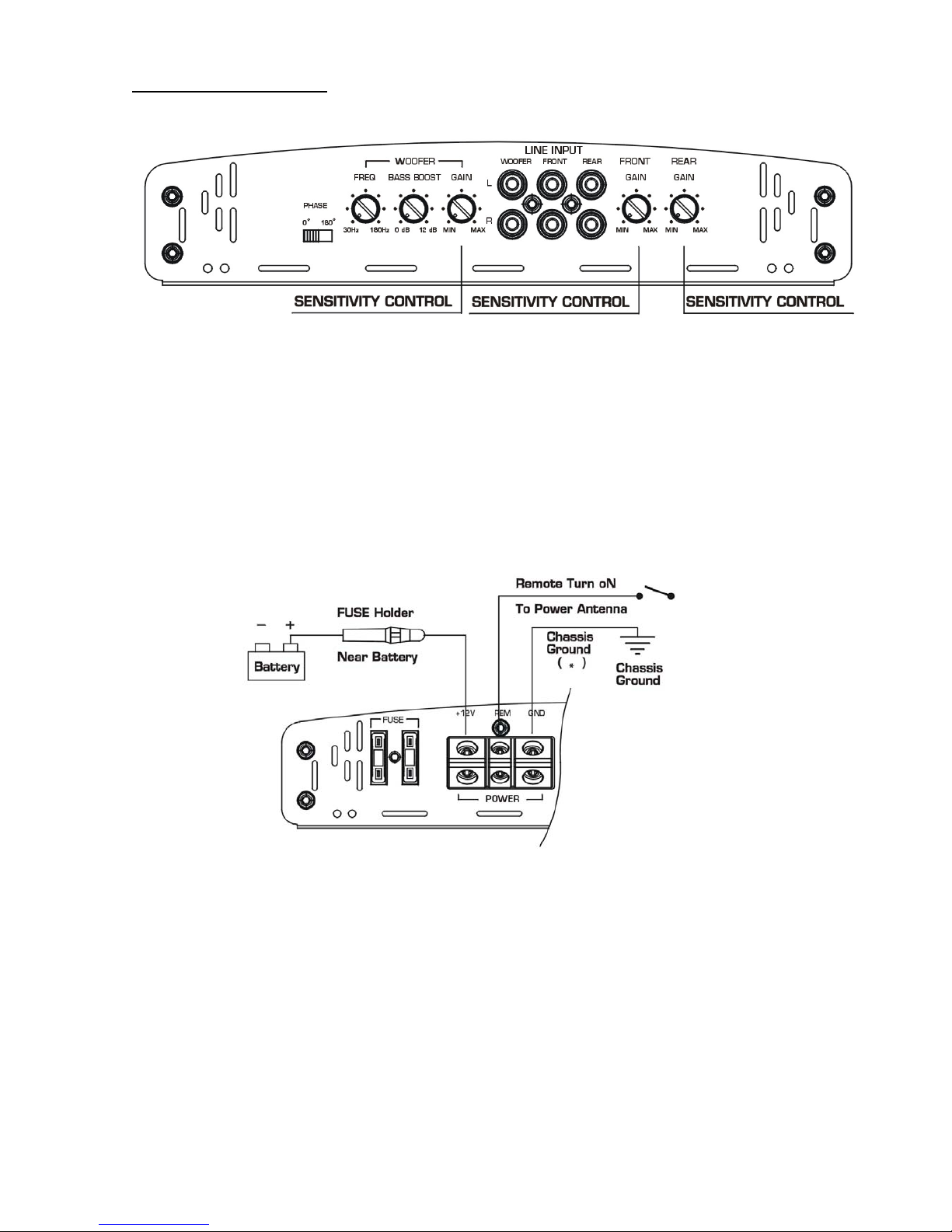

Bedienungselemente und Anschlüsse:

1. WOOFER PHASE 0°/180°: Phasenumschalter, ändert die Schwingungsrichtung der

Lautsprechermembrane des Subwoofers, damit alle Boxen im System im Gleichklang schwingen können.

2. WOOFER FREQ: Drehschalter zur Einstellung der Grenzfrequenz des Subwoofers zwischen 30 und 180

Hz.

3. WOOFER BASS BOOST: Drehschalter zur Erhöhung des Schalldruckpegels der Tiefen bis zu 12 dB.

4. WOOFER GAIN: Drehschalter zur Einstellung der Eingangsempfindlichkeit des Subwoofers.

5. LINE INPUT WOOFER: Cinchanschluss für den Signaleingang vom Autoradio zum Subwoofer.

6. LINE INPUT FRONT: Cinchanschluss für den Signaleingang vom Autoradio zu den Frontlautsprechern.

7. LINE INPUT REAR: Cinchanschluss für den Signaleingang vom Autoradio zu den Hecklautsprechern.

8. FRONT GAIN: Drehschalter zur Einstellung der Eingangsempfindlichkeit der Frontlautsprecher.

9. REAR GAIN: Drehschalter zur Einstellung der Eingangsempfindlichkeit der Hecklautsprecher.

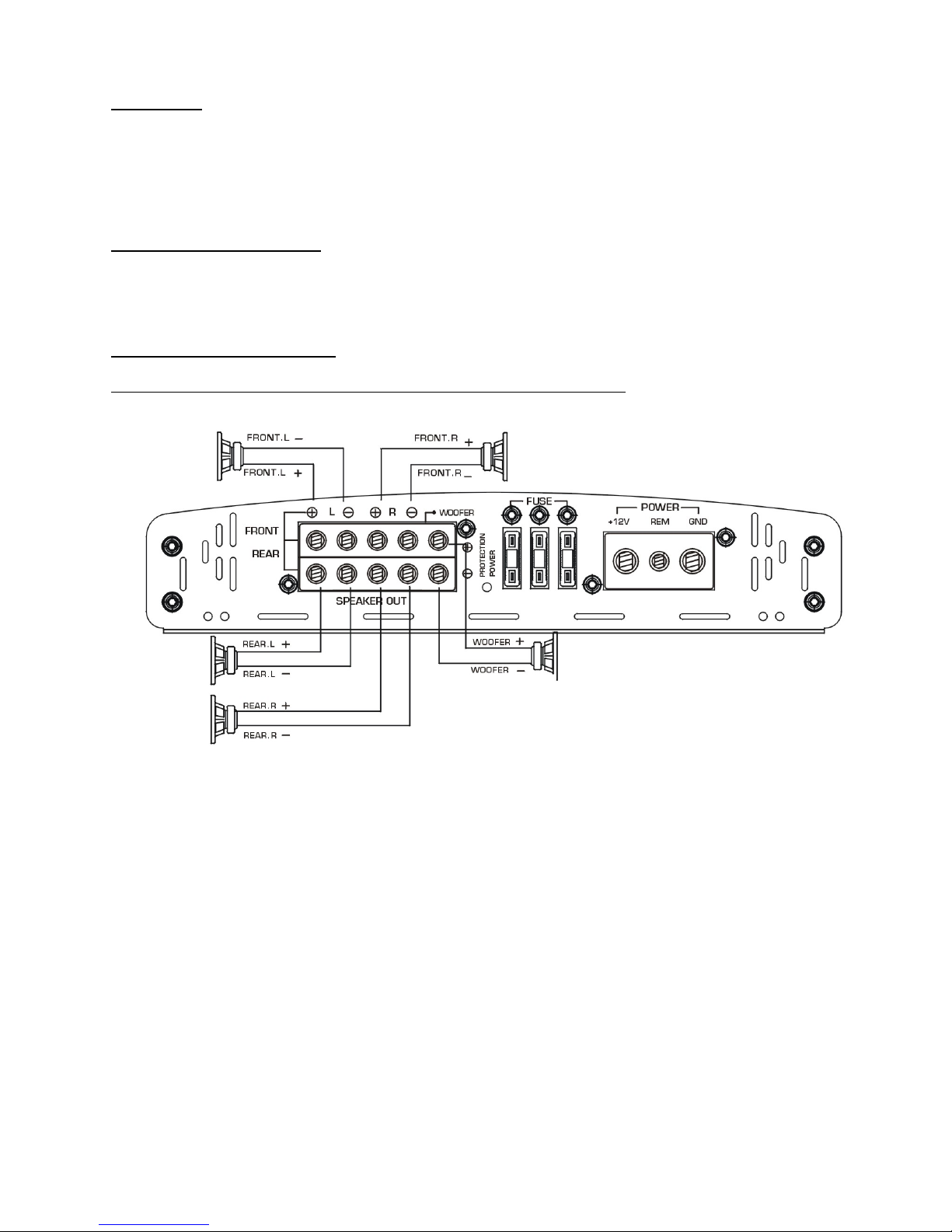

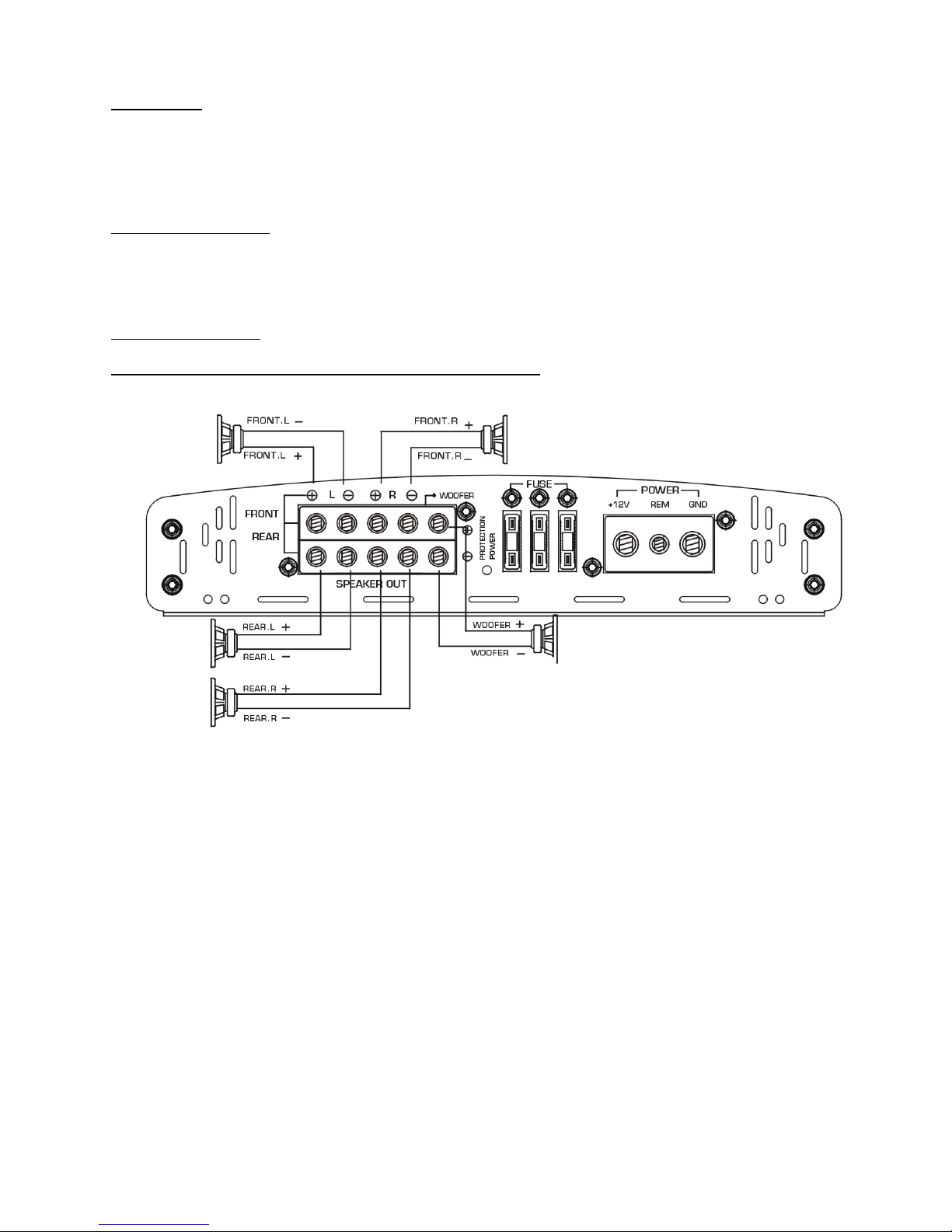

1. BATTERY: Autobatterie (12 V).

2. FUSEHOLDER: Enthält die Feinsicherung zwischen dem (+12V)-Terminal des Verstärkers und dem

Pluspol der Autobatterie.

3. FUSE: Flachsicherungen (3x 25 A).

4. POWER +12V: Anschluss für das Stromkabel zum Pluspol der Autobatterie.

5. POWER REM: Anschluss für das Kabel vom Autoradio (Ein-/Aus-Schalter).

6. POWER GND: Erdung. Das Kabel wird mit dem Metall des Fahrgestells verbunden.

7. PROTECTION POWER: Leuchtiode als Betriebsanzeige oder zeigt im Falle eines Kurzschlusses an Î

Sicherung (FUSE) auswechseln.
