Page 1

8"/10"/12" HIGH-POWER

LONGSTROKE SUBWOOFER

20 / 25 / 30 CM KRAFTVOLLER

LANGHUB-SUBWOOFER

PW 8

PW 10

PW 12

EINBAU-ANLEITUNG

INSTRUCTION MANUAL

Page 2

Einführung

Introduction

ETON bedankt sich ausdrücklich für den Kauf dieses Subwoofers und beglückwünscht Sie zu der Wahl dieses ausgezeichneten Produktes.

Der ETON Subwoofer garantiert hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten. Wir wünschen Ihnen viel Freude beim Hören.

Bedienungsanleitung Die vorliegende Bedienungsanleitung wurde so konzipiert, dass Sie Ihnen eine korrekte Installation ermöglicht. Sie enthält Informationen und grundsätzliche Vorgehensweisen für die korrekte Funktionsweise des Produktes und deren daran angeschlossenen externen Geräte. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation oder dem Anschluss des Subwoofers mit integriertem Verstärkermodul beginnen.

Inhalt

ETON expressly thanks you for deciding to purchase this subwoofer and congratulates you on the selection of this excellent product.

The ETON subwoofer is a guarantee for outstanding performance. The electrical, mechanical and tonal characteristics will be maintained at the original high standard throughout the entire operational life of this product. We wish you many pleasant listening hours.

Operating Instructions The current operational instructions are designed to ensure correct installation of the amplier. They contain information and essential procedures for the correct operation of the product and its attached external devices. Please carefully study the operating instructions before beginning with the installation or the connection of the subwoofer with the acti-

ve amplier module.

Contents

20 / 25 / 30 cm PW Langhub-Subwoofer 8" / 10" / 12" PW longstroke subwoofer

Page 3

Sicherheitshinweise Safety Instructions

Achtung !

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Hörschäden

DAUERHAFTES AUSGESETZTSEIN VON LAUTSTÄRKEN ÜBER 85dB KANN ZUR SCHÄDIGUNG DES GEHÖRS FÜHREN. VERSTÄRKER BETRIEBENE AUTOHIFIANLAGEN KÖNNEN LEICHT SCHALLDRÜCKE ÜBER 130 dB ERZEUGEN UND IHR GEHÖR NACHHALTIG SCHÄDIGEN. BITTE BENUTZEN SIE DEN GESUNDEN MENSCHENVERSTAND UND VERMEIDEN SIE SOLCHE RISIKEN.

Lautstärke und Fahrerbewusstsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.

Attention !

Please read all warnings found in this manual. This information is highlighted and included to inform you of the potential danger of personal injury or damage to property.

Hearing Damage

CONTINOUS EXPOSURE TO SOUND PRESSURE LEVELS OVER 85dB MAY CAUSE PERMANENT HEARING LOSS. HIGH POWERED AUTO-SOUND SYSTEMS MAY PRODUCE SOUND PRESSURE LEVELS WELL OVER 130 dB. THIS MAY CAUSE DAMAGE OF HEARING. USE COMMON SENSE AND AVOID SUCH RISKS!

Volume and Driver Awareness

Use of sound components can impair your

ability to hear necessary trafc sounds and

may constitute a hazard while driving your automobile.

ETON accepts no liability for hearing loss, bodily injury or property damage as a result of use or misuse of this product.

ACHTUNG! Sollen Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen.

ATTENTION! If sheet metal must be cut or removed contact your authorized car dealer for professional advice. By damage to supporting body

structures the safety certicate

may be withdrawn.

Page 4

Verpackung und Inhalt

Table of contents

Die PW-Subwooferserie ist mit einem Gummieinbauring versehen und in einem dafür konstruierten schützenden Karton verpackt. Beschädigen Sie die Verpackung nicht und bewahren Sie diese für die spätere Verwendung im Schadensfalle auf. Kontrollieren Sie bei Erhalt des Subwoofers, dass: Die Verpackung intakt ist,

der Inhalt den Spezikationen entspricht und

das Produkt keine Beschädigung aufweist. Bei Fehlen oder Beschädigung von Teilen setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Geben Sie hierbei sowohl das Modell als auch die Seriennummer des Subwoofers an.

The PW-subwoofer series is tted with a rubber ring arround the basket and it is packed into an especially constructed protecting carton. Do not damage the packing and store it for future use in the case of possible dama-

ge. Upon receipt of the ampler module verify

that: The packing is not damaged, the contents are according to specications, the product shows no obvious damage.In the case of missing or damaged parts please contact immediately your dealer providing the model name as well as the serial number of the subwoofer.

Werkzeuge Tools

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Geeignete Schrauben Dichtmaterial: mitgelieferter

Einbau-Gummi-Ring o.ä.

HINWEIS: Wir empfehlen den Subwoofer mittels Einschraubmuffen / Einschlagmuttern o.ä. fest zu verschrauben. Eine Abdichtung kann mittels des mitgelieferten Gummi-Einbauringes erfolgen oder mittels EPDM Dichtband / Quellband. In jedemfalle ist auf eine feste und luftdichte Montage zu achten.

We recommend to place the following tools ready for installation:

Suitable screws Sealing material: supplied

installation rubber ring or similar

NOTE: We recommend screwing the subwoofer tightly by means of threaded sockets or similar. The subwoofer can be sealed with the supplied rubber mounting ring or with EPDM sealing tape / swelling tape. In any case, a

rm and airtight installation must be ensured.

Page 5

Vorsichtsmaßregeln Precations – Read rst

Achtung! Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Dies ist nicht bei allen Fahrzeugen problemlos möglich. Bitte informieren Sie sich in

Ihrer Fachwerkstatt oder nden Sie Hinweise

in der Fahrzeugbetriebsanleitung.

Hinweis: Die Installation und die Einstellung

des Subwoofers sollte nur von qualiziertem

Personal vorgenommen werden. Lesen Sie die Bedienungsanleitung sorgfältig und folgen Sie den darin gegebenen Hinweisen zum Anschluss und zur Einstellung des subwoofers.

Warnung! Bevor Sie externe Geräte anschließen, die nicht zur Verstärkereinheit gehören, sollten Sie die entsprechenden Hinweise in der Bedienungsanleitung dieses Gerätes beachten.

Warnung! Im Falle eines Defektes versuchen Sie nicht den Subwoofer selbst zu reparieren. Wenden Sie sich bei Bedarf ausschließlich an Ihren ETON Fachhändler der den technischen Kundendienst informieren wird. Jede unbefugte Änderung bedeutet das Erlöschen des Garantieanspruchs.

Warnung! Der Subwoofer ist für den Einbau in ein dafür vorgesehenes Subwoofer Gehäuse, wie die aus der ETON PW-BR Serie konzipiert, sowie massive Selbstbaugehäuse. Wird der Subwoofer in ein anderes Subwoofergehäuse, z. B. ein Eigenbau-Gehäuse eingebaut, muss auf eine plane und dichte Auageäche geachtet werden. Die Luftdichtigkeit zum Gehäuse hin ist mit Dichtband / Dichtstoffen herzustellen, welche nicht die Funktion des Subwoofers be-

einussen. Die Umgebungstemperatur kann

zwischen 0° C und 60° C sein.

Caution! Before installation, disconnect the battery negative (-) terminal to prevent da-

mage to the unit, re and/or possible injury.

This is not possible in every modern vehicle. Please ask your carmaker or see your owners handbook regarding battery change.

Note: The installation and adjustment of the subwoofer should only be entrusted to qualied personnel. Please carefully read the operation instructions and follow the given directions regarding connection and adjustment of the subwoofer.

Warning! Before connecting external devices

that do not belong to this amplier unit, please

refer to the corresponding directions contained in the operation instructions for this device.

Warning! Under no circumstances should you open the subwoofer or attempt any repairs. If required contact your dealer to obtain technical assistance. Unauthorized changes will result in the cancellation of warranty.

Warning! The subwoofer is designed for installation in a dedicated subwoofer enclosure, such as the ETON PW-BR series, as well as solid self-construction enclosures. If the subwoofer is installed in another subwoofer enclosure, e.g.

a self-constructed enclosure, a at and tight

contact surface must be ensured. The airtightness towards the cabinet must be achieved with

sealing tape / sealants which do not inuence

the function of the subwoofer. The ambient temperature can be between 0° C and 60° C. The ambient temperature can be between 0° C and 60° C.

Page 6

Vor dem Einbau Before Installation

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des dafür vorgesehenen Einbaus Ihres neuen Subwoofers in ein Subwoofergehäuse.

Wenn Sie den Subwoofer in ein nicht dafür vorgesehenes und freigegebenes Subwoofergehäuse von ETON einbauen möchten, prüfen Sie zuvor ob die Platzverhältnisse ausreichend sind und Ihr Verstärker die technischen Vorraussetzungen für den Betrieb mit dem PW Subwoofer aufweist.

Vor dem Einbau des Subwoofers prüfen Sie bitte folgende Punkte:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen den Subwoofer einzubauen.

2. Prüfen Sie bei einem Fremdprodukt / Eigenbaugehäuse, wo Sie den Subwoofer platzieren können. Sie müssen dafür eine Montageöffnung mit geeigneten Mitteln herstellen, die Öffnung sollte mit ausreichender Einbau-

tiefe und planer Auageäche sein.

This section focuses on considerations regarding the intended installation of your new subwoofer in a subwoofer enclosure.

If you wish to install the subwoofer in an ETON subwoofer enclosure that has not been

approved for this purpose, rst check that the available space is sufcient and that your amplier meets the technical requirements for

use with the PW subwoofer.

Please check the following points before installing the subwoofer:

1. read the instructions carefully before installing the subwoofer.

2. check where you can place the subwoofer in the case of a third-party product / do-it-yourself enclosure. You have to create a mounting opening with suitable means, the opening

should be with sufcient installation depth and at support surface.

Page 7

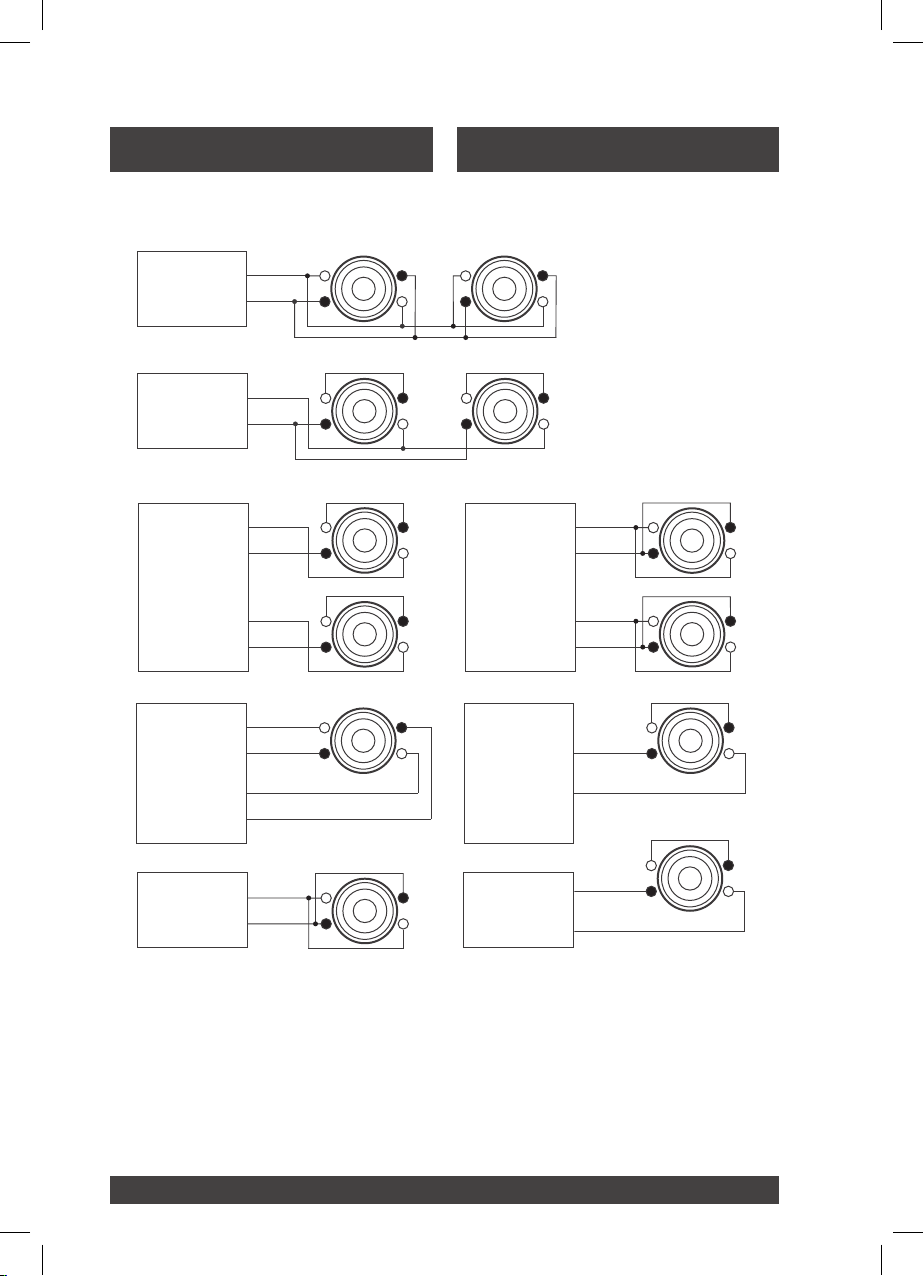

Anschluss Connection

AnschlussSafety Instructions

Connection

ETON Move-Subwoofer Impedanzen:

Moove 12 = 2x2 Ohm Moove 15 = 2x2 Ohm

nicht unterschritten werden!

__ __

ETON AMPETON AMP

1 Ohm

2x2 Ohm

ETON AMPETON AMP

4 Ohm Brücke/ bridge =2 Ohm Verstärkerlast

2x2 Ohm

1 Ohm

AnschlussSafety Instructions

Connection

ETON Move-Subwoofer Impedanzen:

ETON AMPETON AMP

2 Ohm

2x2 Ohm

ETON AMPETON AMP

4 Ohm

2x2 Ohm

__ __

ETON MONOAMP

2 Ohm

2x2 Ohm 2x2 Ohm

__ __

ETON MONOAMP

0,5 Ohm

2x2 Ohm 2x2 Ohm2x2 Ohm

ETON AMPETON AMP

1 Ohm

2x2 Ohm

ETON AMPETON AMP

4 Ohm Brücke/ bridge =2 Ohm Verstärkerlast

2x2 Ohm

1 Ohm

2x2 Ohm

1 Ohm

ETON MONOAMP

ETON AMP

ETON MONOAMP

0,5 Ohm

2 Ohm

4 Ohm

2 Ohm

1 Ohm

2x2 Ohm 2x2 Ohm2x2 Ohm

2x2 Ohm 2x2 Ohm

2x2 Ohm

ETON AMP

ETON MONOAMP

2x2 Ohm

1 Ohm

4 Ohm Brücke/ bridge

=2 Ohm Verstärkerlast

4 Ohm

ETON Move-Subwoofer

Impedanzen:

Bei Auswahl des passenden Verstärkers (AMPs) oder Subwoofer darf die VerstärkerAusgangsimpedanz (Ohm)

2x2 Ohm

Page 8

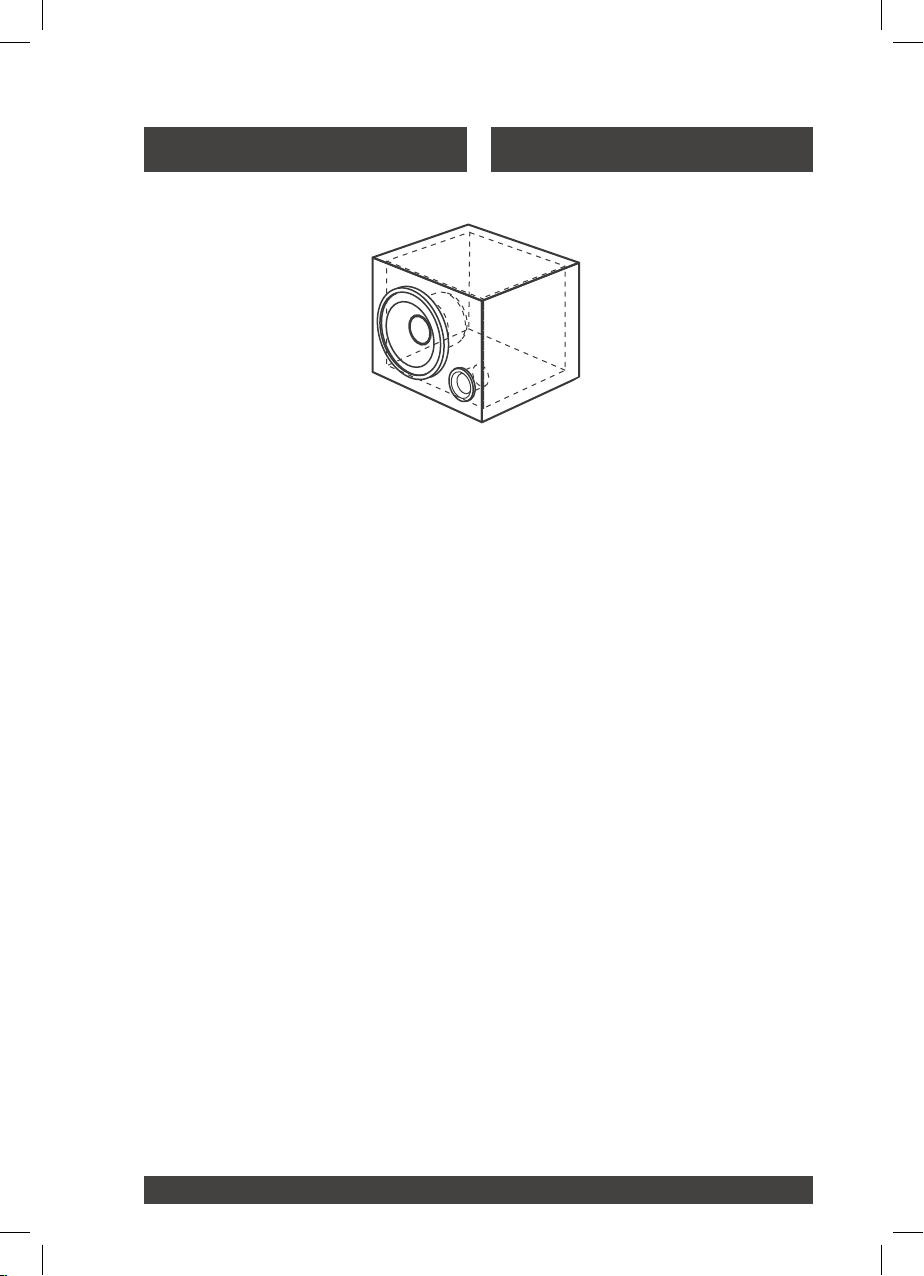

Bass-Reex Box Ventilated Box

40 l

Bassreex Gehäuse PW 8

Gehäuse Nettovolumen 20 l (inkl. Chassis) Chassis Volumen 2,5 l Rohrdurchmesser 70 mm Rohrlänge 300 mm Anzahl der Ports 1 keine Wolle

Bassreex Gehäuse PW 10

Gehäuse Nettovolumen 35 l (inkl. Chassis) Chassisvolumen 3,0 l Rohrdurchmesser 100 mm Rohrlänge 340 mm Anzahl der Ports 1 keine Wolle

Bassreex Gehäuse PW 12

Gehäuse Nettovolumen 50 l (inkl. Chassis) Chassisvolumen 4,0 l Rohrdurchmesser 100 mm Rohrlänge 260 mm Anzahl der Ports 1 keine Wolle

Ventilated Enclosure PW 8

Net volume 20 l (incl. chassis) Chassis Volume 2.5 l Port diameter 70 mm Port length 300 mm Number of ports 1

Enclosure not lled

Ventilated Enclosure PW 10

Net volume 35 l (incl. chassis) Chassis Volume 3.0 l Port diameter 100 mm Port length 340 mm Number of ports 1

Enclosure not lled

Ventilated Enclosure PW 12

Net volume 50 l (incl. chassis) Chassis Volume 4.0 l Port diameter 100 mm Port length 260 mm Number of ports 1

Enclosure not lled

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

We recommend to brace the cabinet to ensure the stability of the subwoofer box, a plate thickness of at least 18 mm.

Page 9

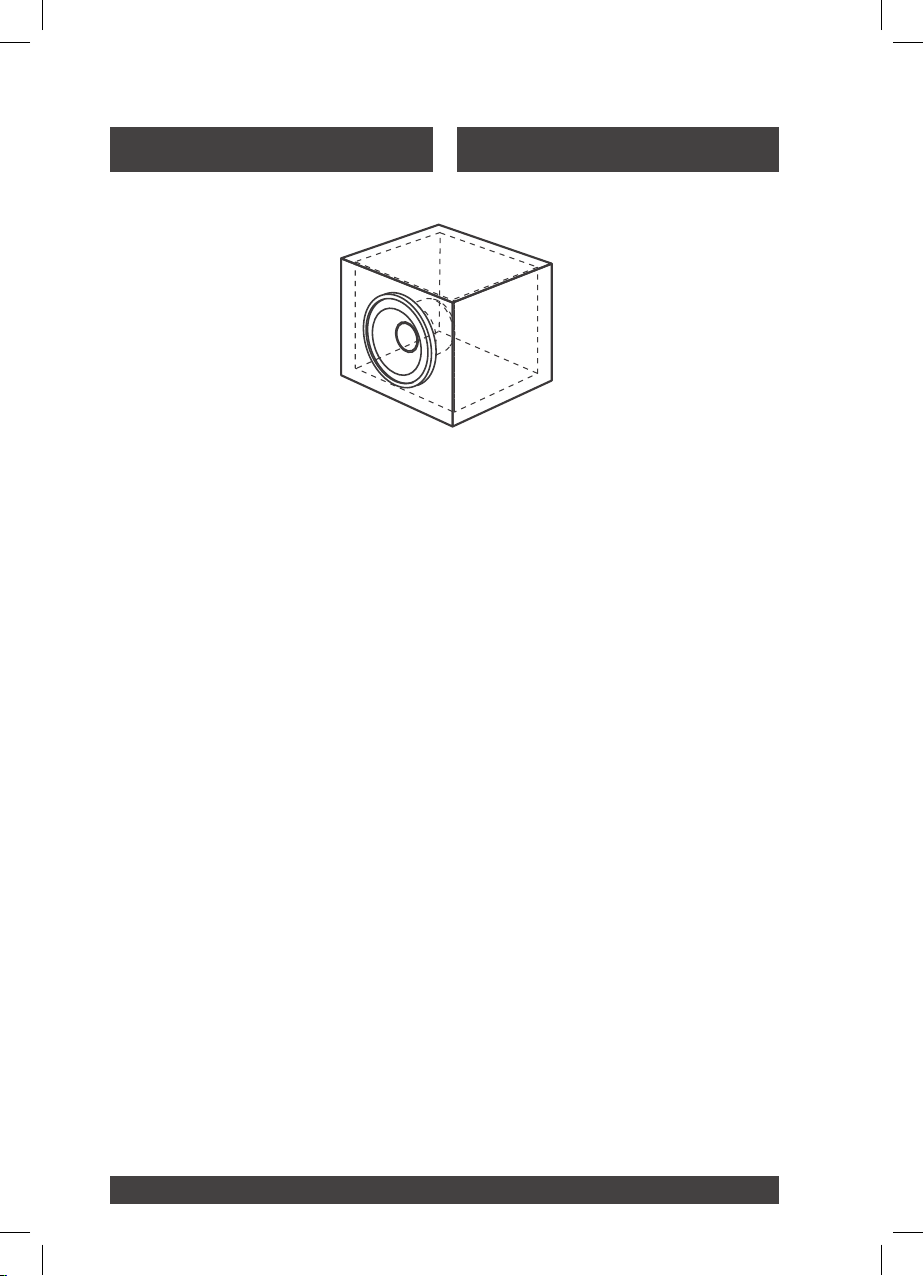

Geschlossene Box Closed Box

Bassreflexgehäuse

Gehäuse Nettovolumen

Bassreflex enclosure

Net volume

15-30 l

8-530 HEX

Geschlossenes Gehäuse PW 8

Gehäuse Nettovolumen 8 - 15 l (inkl. Chassis) Chassis Volumen 2,5 l QTC (Einbaugüte) 0,802 – 0,704 mit Dämmwolle Gehäuse 50% gefüllt

Geschlossenes Gehäuse PW 10

Gehäuse Nettovolumen 18-30 l (inkl. Chassis) Chassisvolumen 3,0 l QTC (Einbaugüte) 0,750 – 0,670 mit Dämmwolle Gehäuse 50% gefüllt

Geschlossenes Gehäuse PW 12

Gehäuse Nettovolumen 22-38 l (inkl. Chassis) Chassisvolumen 4,0 l QTC (Einbaugüte) 0,798 – 0,688 mit Dämmwolle Gehäuse 50% gefüllt

Closed Enclosure PW 8

Net volume 8 - 15 l (Incl. chassis) Chassis Volume 2.5 l QTC 0,802 – 0,704

with damping material enclusure 50% lled

Closed Enclosure PW 10

Net volume 18-30 l (Incl. chassis) Chassis Volume 3.0 l QTC 0,750 – 0,670

with damping material enclusure 50% lled

Closed Enclosure PW 12

Net volume 22-38 l (Incl. chassis) Chassis Volume 4.0 l QTC 0,798 – 0,688

with damping material enclusure 50% lled

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

We recommend to brace the cabinet to ensure the stability of the subwoofer box, a plate thickness of at least 18 mm.

Page 10

Technische Daten Technical data

TSP TSP

Nennimpedanz Zn (Ω) Nominal impedance Zn (Ω)

Gleichstromwiderstand Re DC resistance Re Resonanzfrequenz fs 1W / TSP (Hz) Resonance frequency fs 1W / TSP (Hz) Gesamtgüte QTS Total Q QTS Elektrische Güte QES Electrical Q QES Mechanische Güte QMS Mechanical Q QMS Äquivalentvolumen VAS (dm3) Equivalent air volume of suspension VAS (dm3) Kraftfaktor BL x l (Tm) Force factor BL x l (Tm) Nachgiebigkeit der Aufhängung CMS (mm/N) Suspension compliance CMS (mm/N) Ges. bewegte Masse MMS (g) Total moving mass MMS (g) Schwingspulen-Durchmesser Voice coil diameter Schwingspulen-Induktivität Le (mH) @ 10 kHz Voice coil inductance Le (mH) @ 10 kHz

Effektive Abstrahläche SD (cm2) Effective piston area SD (cm2)

Pegel (dB) *bei 1 W / 1m SPL (dB) *bei 1 W / 1m Belastbarkeit (W) Rated power / music power (W)

Maße Dimensions

Außendurchmesser Outer Diameter Ausschnittdurchmesser Cut Out Diameter Einbautiefe Installation Depth Gewicht Weight Anzahl der Verschraubungslöcher Number of Screwholes

Page 11

Technische Daten Technical data

PW 8 PW 10 PW 12

2 x 2 Ω 2 x 2 Ω 2 x 2 Ω

3.8 Ω 3.8 Ω 3.8 Ω

37.0 33.6 31.6

0.514 0.510 0.462

0.564 0.560 0.502

5.843 5.753 5.734

8.998 20.330 43.720

13.560 15.720 17.912

0.175 0.151 0.121 105 148 208 50 60 63

1.640 1.844 1.498 190 308 502

81.0 84,5 87.0 300 / 400 W 500 / 1000 W 600 / 1200 W

PW 8 PW 10 PW 12

216 mm 278 mm 326 mm 186 mm 234 mm 286 mm 131 mm 135 mm 152 mm

4.6 kg 6.0 kg 7.0 kg 8 8 8

ETON Car-Audio GmbH

Pfaffenweg 21 89231 Neu-Ulm Germany

www.eton-caraudio.com

Page 12

ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt.

ETON reserves the rigth to make modications or improvements

to the products illustrated without notice thereof. All rights belong to the respective owners. Total or partial reproduction of this User‘s Guide is prohibited.
