Page 1
GRAPHIT 28
GRAPHIT 28
28 mm handbeschichteter Gewebe-
Hochtöner mit Koppelvolumen
im smarten Einbaumaß
28 mm handcoated silk dome
tweeter with coupling volume in smart
installation diameter
EINBAUANLEITUNG
INSTALLATION INSTRUCTIONS
932 0920 00
Page 2
Inhalt
Content
Deutsch English
Einführung 2
Sicherheitshinweise 3
Werkzeuge 4
Einbau Hochtöner 4
Elektrischer Anschluss 8
Technische Daten 11
Einführung
ETON bedankt sich für den Kauf dieses
Produktes. ETON Lautsprecher und Verstärker garantieren hervorragende Leistungen. Die elektrischen, mechanischen
und klanglichen Eigenschaften bleiben
über die gesamte Lebensdauer des Produktes erhalten. Wir wünschen Ihnen viel
Freude beim Hören.
Die vorliegende Bedienungsanleitung
wurde so konzipiert, dass sie Ihnen eine
korrekte Installation ermöglicht. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation und dem
Anschluss beginnen. Audioquellen wie
Ihr OEM-Radio können im letzten Lautstärkebereich zu Verzerrungen neigen.
Bitte beachten Sie, dass laute und stark
verzerrte Signale Ihre Lautsprecher zerstören können.
Introduction 2
Safety instructions 3
Tools 4
Installation tweeters 4
Connection 8
Technical data 11
Introduction
ETON thanks you for purchasing this
product.
ETON loudspeakers and ampliers guarantee outstanding performance. The
electrical, mechanical and tonal properties are maintained throughout the product’s service life. We wish you an enjoyable listening experience!
These instructions are designed to help
you install your speaker correctly. Please
read the instructions carefully before you
start installation and connection. Audio
sources such as your OEM radio may
get distorted at high volumes.
Please note that loud and heavily distorted signals may destroy your loudspeaker.
2
Page 3
Sicherheitshinweise
Achtung !
Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind hervorgehoben
und dienen dazu, Sie über mögliche Personenschäden oder Beschädigungen von Sachwerten zu informieren.
Safety Instructions
Attention!
Please read all the warnings in this manual.
The information is in bold and serves to inform you of the potential danger of personal
injury or damage to property.
Hörschäden
DAUERHAFTES AUSGESETZTSEIN VON
LAUTSTÄRKEN ÜBER 85dB KANN ZUR
SCHÄDIGUNG DES GEHÖRS FÜHREN.
VERSTÄRKERBETRIEBENE AUTOHIFIANLAGEN KÖNNEN LEICHT SCHALLDRÜCKE ÜBER 130dB ERZEUGEN UND IHR
GEHÖR NACHHALTIG SCHÄDIGEN. BITTE
BENUTZEN SIE DEN GESUNDEN MENSCHENVERSTAND UND VERMEIDEN SIE
SOLCHE RISIKEN.
Lautstärke und Fahrerbewusstsein
Der Gebrauch von Musikanlagen kann
die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und dadurch
während der Fahrt Gefahren auslösen.
ETON übernimmt keine Verantwortung für
Gehörschäden, körperliche Schäden oder
Sachschäden, die aus dem Gebrauch oder
Missbrauch seiner Produkte entstehen.
Hochtöner müssen stets mittels DSP
Filter, Frequenzweichen oder AktivFilter entsprechend abgetrennt werden,
der Betrieb ohne Filter kann den
Hochtöner beschädigen!
Damage to hearing
SUSTAINED EXPOSURE TO VOLUMES
OVER 85dB MAY DAMAGE YOUR HEARING. AMPLIFIER-OPERATED CAR HIFI SYSTEMS MAY PRODUCE SOUND
PRESSURE LEVELS WELL OVER 130dB
AND PERMANENTLY IMPAIR YOUR
HEARING. PLEASE USE COMMON
SENSE AND AVOID SUCH RISKS!
Volume and driver awareness
The use of music systems may
prevent the driver from hearing important
trafc sounds and thereby constitute a driving hazard.
ETON accepts no liability for hearing loss,
physical injury or damage to property resulting from the use or misuse of its products.
Tweeters must always be separated ac-
cordingly by means of DSP lters, crossovers or active lters, operation without
lters can damage the tweeters!
3
Page 4
Werkzeuge Tools
Sie benötigen nachfolgend aufgeführte Werkzeuge, die Sie sich bereitlegen
sollten.
Schraubendreher Kreuzschlitz
Stufenbohrer bis 55 mm
diverse HSS Bohrer
Cuttermesser
Crimpzange für Quetschverbinder
Isolierband oder Schrumpfschlauch
Geeigneter Klebstoff (wir empfehlen
2-K Klebestoffe bzw. hochwertiger Heißkleber) zum Einkleben der Hochtöner
hinter den original Gittern
Einbau der Hochtöner
Die Hochtöner können eingebaut oder
aufgebaut werden. Bedenken Sie, dass
sich bei der Montage in der Türe die Hal-
terungen der Hochtöner durch häuges
Türenschlagen lösen können.
Einbau: Schneiden Sie ggf. unter Zuhilfenahme der Bohrschablone (nicht
beiliegend) ein entsprechendes Loch.
Verlegen Sie das zu- führende Anschlusskabel und montieren Sie die Teile

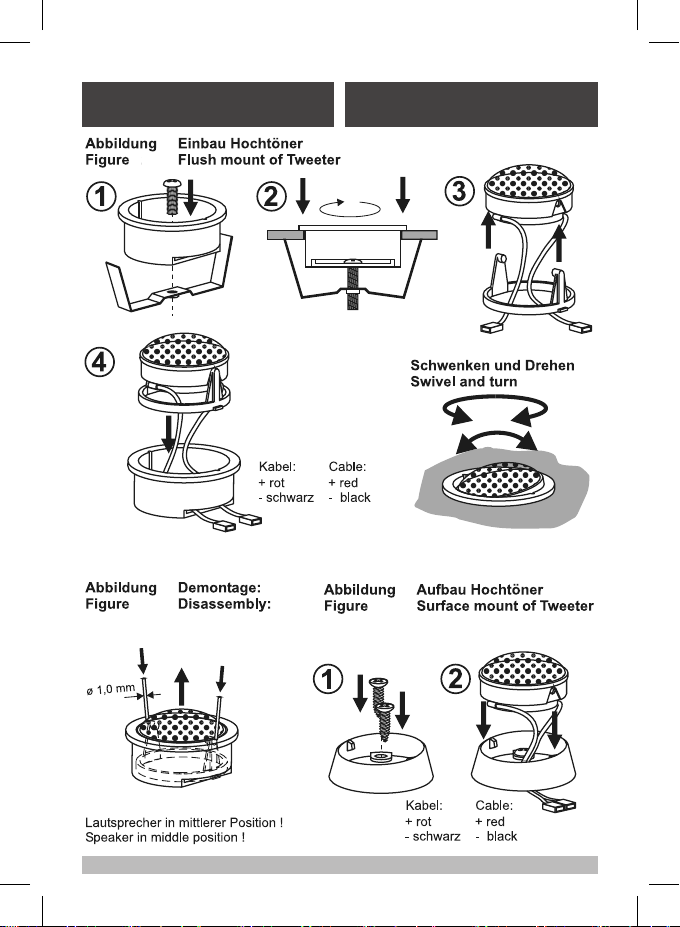

wie in Abbildung 1 gezeigt.
You will need the following tools, which
you should have at hand.
Screwdriver cross recess
step drill up to 55 mm
various HSS drills
sharp knife
crimping pliers for crimp connectors
Insulating tape or heat shrink tubing
Suitable glue (we recommend
2-component glue or high-quality hot
glue) for gluing the tweeters behind the
original grilles
Tweeter installation
The tweeters can be ush- and surface
mounted. Consider that repeated opening and closing of the car door can result in loosening of the tweeter fastening
devices, when the loudspeaker is mounted in the door panel.
Flush mounting: Use, if necesarry, a
drilling template (not included) to cut a
suitabel hole. Lay the leading connector
cable and mount the parts as shown in
gure 1.
4
Page 5
Einbau der Hochtöner Tweeter installation
Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeughersteller verwenden verschiedenste Befestigungsteile die bei der Demontage
beschädigt werden können.
Die Besonderheit des ETON Einbaugehäuse ist, dass Sie den Hochtönereinsatz schwenken und drehen können,
um die optimale Abstrahlrichtung zu Ihrer
Sitzposition zu erzielen.
Siehe Abbildung 2.
Demontage: Um den Hochtönereinsatz
aus dem Einbaugehäuse zu entfernen,
drehen Sie den Einsatz in mittlere Position, nehmen Sie zwei metallene Rundstäbchen mit Ø1,0 mm und stecken Sie
diese bis zum Anschlag in die beiden Öffnungen rechts und links des Einsatzes.
Durch Schwenken des Hochtöners können Sie Ihn nun nach oben entnehmen.
Aufbau: Bohren Sie unter Zuhilfenahme
des Aufbaugehäuses zwei Löcher für die
Befestigungsschrauben und ein Loch für
das zuführende Anschlusskabel. Beachten Sie dabei die von Ihnen gewünschte
Neigung des Aufbaugehäuses. Montieren Sie die Teile wie in Abbildung 3
gezeigt.
Caution: Use care when removing interior trim panels. Car manufacturers
use a variety of fastening devices that
can be damaged in the disassembly
process.
The speciality of the ETON mounting cabinet is that the tweeter element can be
turned and swiveled to achieve the optimum hearing path to your sitting position.
See gure 2.
Disassambly: To remove the tweeter
element from the mounting cabinet, turn
the element to its middle position and
place two round metal rods with Ø1,0
mm to the limit in both openings right and
left of the tweeter element. By swiveling
of the tweeter you can now move it upwards and remove it.
Surface mounting: Drill two holes for
the fastening screws and one hole for the
leading connector cable using the mounting cabinet as a guide. Consider the
preferred incline of the mounting cabinet.
Mount the parts as shown in gure 3.
5
Page 6
Einbau der Hochtöner Tweeter installation
1
1
2
2
6
3
3
Page 7
Einbau der Hochtöner Tweeter installation
Einbau der Hochtöner hinter dem
orignal Gitter / im original Einbauplatz
Der Einbau der Hochtöner am original
Einbauplatz / hinter dem original Gitter
erfolgt auf eigene Gefahr! Arbeiten Sie
sorgfältig und kontrolliert! Da es sich
hierbei um universell passende Hochtöner handelt, kann kein Plug and Play
Einbau, erfolgen. Der Hochtöner kann
mittels geeignetem Kleber hinter den
original Gittern platziert werden. Hierzu
muss jedoch in den meisten Fällen der
Einbauplatz optimiert werden, nutzen
Sie entsprechendes Werkzeug. Gehen
Sie vorsichtig vor, Verletzungsgefahr!
Schnittverletzungen! Verkleben Sie den
Hochtöner stets von hinten gegen das
Gitter und achten Sie darauf, dass kein
Kleber in den Hochtöner eindringen
kann.

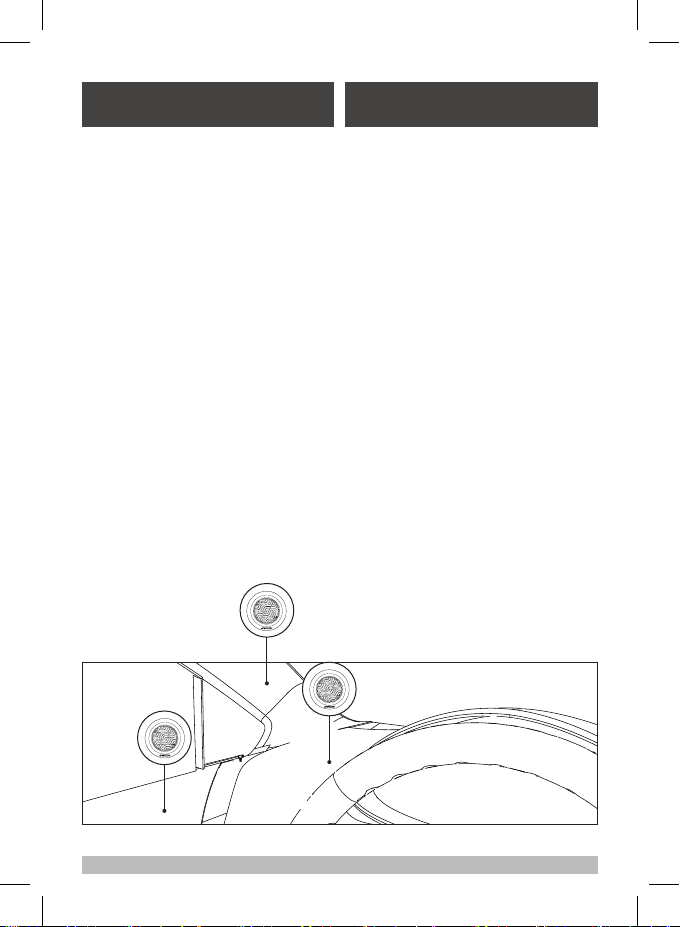

Installation of the tweeters behind the
original grille / in the original installation location.
The installation of the tweeters at the
original installation location / behind the
original grille is at your own risk! Work
carefully and controlled! Since this is a
universal t tweeter, no plug and play
installation can take place. The tweeter
can be placed behind the original grilles
using suitable adhesive. For this, however, in most cases the installation space
must be optimized, use appropriate tools.
Proceed carefully, risk of injury! Cut injuries! Always glue the tweeter from behind
against the grille and make sure that no
glue can penetrate into the tweeter.
7
Page 8
Elektrischer Anschluss Connection
Achten Sie immer darauf, wenn Sie Kabel durch ein Blech verlegen, dass das
Kabel durch eine Kunststoffdurchführung
geschützt ist und nicht von einer scharfen Blechkante beschädigt werden kann,
um Kurzschlüsse und daraus resultierende Schäden am Verstärker oder der
Lautsprecher zu vermeiden.
Hochtöner dürfen nur über eine Weiche / aktive Trennung (DSP oder AktivFilter) angeschlossen sein.
Achtung: Geben Sie keine Spannung
auf die Hochtöner, bevor Sie sie an die
passive Weiche angeschlossen haben!
Empfohlener Übertragungsbereich
Hochpass Filter ab
2.4 kHz – 22 kHz (12dB/Oct.)
Whenever you run wires through
sheet metal, use tape or grommets
to properly insulate the metal edges
from cable jackets. This technique
prevents chang and possible short
circuits that could damage an ampli-
er or the loudspeakers.
Tweeters may only be connected via a
crossover / active separation (DSP or
active lter).
Caution: Do not apply power to the
tweeters without installing crossovers
rst!
Recommended frequency range
Highpass-lter
2.4 kHz – 22 kHz (12dB/Oct.)
8
Page 9
Elektrischer Anschluss Connection
WICHTIG!
Richtige Hochtonpolarität im Kfz
Die richtige Polung von Hochtöner zu
Tieftöner ist für die Klangqualität des
gesamten Soundsystems ein entscheidendes Kriterium. Eine falsche Polarität
kann auch den Klang des besten Lautsprecher-Systems „zerstören“.
In manchen Fällen kann eine Umpolung
(Pluspol mit Minuspol vertauscht) der
beiden Hochtöner zu einem besseren
Klangerlebnis führen. Dies kann sich
aufgrund des Einbauortes bzw. aus der
Entfernung der Lautsprecher zum Zuhö-
rer, oder auch als Folge der Reektionen
im Fahrzeug ergeben. Da dies sehr individuell ist, kann die Entscheidung erst
nach dem Einbau der Lautsprecher im
Fahrzeug getroffen werden.
IMPORTANT!
Correct high frequency polarity in the
vehicle
The correct polarity of tweeter to woofer
is a decisive factor for the sound quality
of the entire sound system. A false polarity
can even „destroy“ the sound of the best
loudspeaker system.
In some cases a polarity reversal (exchanged positive and negative poles) of both
tweeters can result in sound quality improvement. This can result from the mounting position, from the distance between
loudspeaker and listener or also from the
sound reections in the vehicle. Since this
is very specic, it cannot be decided until
the loudspeakers have been mounted in
the vehicle.
9
Page 10
Elektrischer Anschluss Connection
Beurteilung der richtigen Hochtonpolarität
Nach dem Einbau der Lautsprecher im
Fahrzeug werden diese an die mitgelieferte Frequenzweiche angeschlossen. Die
Frequenzweiche ist vorerst an einer leicht
zugänglichen Stelle zu platzieren und am
besten direkt vom Fahrersitz aus erreichbar. Um die richtige Polung zu erkennen
reicht in der Regel der Betrieb eines Kanals (egal ob links oder rechts) völlig aus.
Eine korrekte Polung des Hochtöners lässt
sich am einfachsten anhand der Lautstärke
beurteilen.
Den Lautstärkeregler so einstellen, dass die
Musik in ihrer vollen Bandbreite (Hochton-,
Mittel- und Tieftonbereich) noch gut wahrnehmbar ist.
Lassen Sie einen Musikabschnitt abspielen (ca. 20-30 Sekunden) und achten
genau auf die Wiedergabe. Schalten Sie
die Musik ab und verpolen Sie den Hochtöner an der Frequenzweiche, in dem Sie
die Anschlusskabel (plus / minus) miteinander vertauschen. Hören Sie erneut das
Musikstück und versuchen Sie die Frage
zu beantworten, welche der beiden Anschlussmöglichkeiten die Lautere war.
Wiederholen Sie den Versuch solange, bis
Sie sich ganz sicher sind.
Evaluation of the correct high
frequency polarity
After the loudspeakers have been mounted in the vehicle, they are connected with
the included crossovers. At rst the crossover should be placed in an easily accessible position, preferably directly reachable
from the driver‘s seat. To recognize the correct polarity as a rule the operation of one
channel (either left or right) is sufcient.
The correct polarity of the tweeter can be
avaluated most simply from the volume.
Adjust the volume control so that the music
can be clearly heard in its full band with (high,
mid and deep range).
Play a segment of music (about 20-30 seconds) and play close attention to the reproduction. Stop the music and reverse the
poles of the tweeter on the crossover by
exchanging the connecting cables (plus /
minus). Listen to the music segment again
and try to answer the question which of
both connections was louder. Repeat the
experiment until you are completely sure.
10
Page 11
Elektrischer Anschluss
Connection
Die lautere Wiedergabe zeigt die richtige Polung des Systems an!
Nach Festlegung der Polarität sollte die
Hochton - Pegelanpassung noch einmal
überprüft werden.
Tipps:
* Bei Dunkelheit oder mit geschlossenen
Augen lassen sich Hörunterschiede meist
besser erkennen.
* Wählen Sie eine komplexe instrumentale
Musik mit mehreren akustischen Instrumenten für die Bewertung.
Technische Daten
- 28 mm hand beschichteter Gewebe Kalottenhochtöner
- Smartes Einbaumaß
- Starker Neodym-Magnet mit
Koppelvolumen
- Impedanz 4 Ohm
- Empfohlener Übetragungsbereich
2.4 – 22 kHz
- Mittlerer Kennschalldruck 1W / 1m:
89 dB
- Inkl. Ein- & Aufbaugehäuse mit
Dreh- & Schwenkfunktion
- Herstellung und Entwicklung
Made in Germany
The louder reproduction shows the correct polarity of the system!
After the polarity has been decided upon
tweeter level adjustment should be reconsidered.
Tips:
* In the dark or with closed eyes the sound
differences are usually more audible.
* Use a complex instrumental music
segment with several acoustic instruments
for the evaluation.
Technical Data
- 28 mm hand coated silk dome
tweeter
- Smart installation dimensions
- Strong neodymium magnet with
coupling voplume
- Impedance 4 ohms
- Recommended frequency range
2.4 – 22 kHz
- SPL 1W/1m: 89 dB
- Incl. mounting ring & housing with
rotate & swivel function
- Production and development
Made in Germany
11
Page 12
ETON behält sich das Recht vor, die beschriebenen Produkte
ohne jegliche Vorankündigung zu verändern oder zu verbessern.
Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung
des vorliegenden Handbuchs ist untersagt.
ETON reserves the rigth to make modications or improvements
to the products illustrated without notice thereof. All rights belong
to the respective owners. Total or partial reproduction of this
User‘s Guide is prohibited.
932 0920 00
Loading...
