Eton ETUSB10AR, ETUSB8AR User guide

UNTERSITZ

AKTIV-SUBWOOFER

UNDERSEAT

ACTIVE-SUBWOOFER

USB 10 AR

USB 10 AR

EINBAU-ANLEITUNG

INSTRUCTION MANUAL

Einführung

Introduction

ETON bedankt sich ausdrücklich für den Kauf
des Subwoofers und beglückwünscht Sie zu
der Wahl dieses ausgezeichneten Produktes.

Der ETON Subwoofer garantiert hervorragen­de Leistungen. Die elektrischen, mechani­schen und klanglichen Eigenschaften bleiben
über die gesamte Lebensdauer des Produk­tes erhalten. Wir wünschen Ihnen viel Freude
beim Hören.

Bedienungsanleitung
Die vorliegende Bedienungsanleitung wurde
so konzipiert, dass Sie Ihnen eine korrekte
Installation ermöglicht. Sie enthält Informatio­nen und grundsätzliche Vorgehensweisen für
die korrekte Funktionsweise des Produktes
und deren daran angeschlossenen externen
Geräte. Bitte lesen Sie die Bedienungsanlei­tung sorgfältig, bevor Sie mit der Installation
oder dem Anschluss des Subwoofer begin­nen.

Inhalt

ETON expressly thanks you for deciding to
purchase this subwoofer and congratulates
you on the selection of this excellent product.

The ETON subwoofer is a guarantee for out­standing performance. The electrical, mechani­cal and tonal characteristics will be maintained
at the original high standard throughout the en­tire operational life of this product. We wish you
many pleasant listening hours.

Operating Instructions
The current operational instructions are de­signed to ensure correct installation of the
amplier. They contain information and es­sential procedures for the correct operation of
the product and its attached external devices.
Please carefully study the operating instruc­tions before beginning with the installation or
the connection of the subwoofer.

Contents

USB 10 AR Aktiv-Untersitzsubwoofer

Kabelfernbedienung

Befestigungsmaterial und Anschluss­ Zubehör inkl. Sicherungshalter
und 10 A Sicherung

Bedienungsanleitung

USB 10 AR avtive underseat subwoofer

Cable remote control

Mounting and connection
accessories incl. fuse-Holder
with 10 A fuse

Manual

1

Sicherheitshinweise Safety Instructions

Achtung !

Bitte lesen Sie alle Warnungen in dieser An­leitung. Diese Informationen sind hervorgeho­ben und eingefügt, um Sie über mögliche per­sönliche Schäden oder Beschädigungen von
Sachwerten zu informieren.

Hörschäden

DAUERHAFTES AUSGESETZTSEIN VON
LAUTSTÄRKEN ÜBER 85dB KANN ZUR
SCHÄDIGUNG DES GEHÖRS FÜHREN.
VERSTÄRKER BETRIEBENE AUTOHIFI­ANLAGEN KÖNNEN LEICHT SCHALLDRÜ­CKE ÜBER 130 dB ERZEUGEN UND IHR
GEHÖR NACHHALTIG SCHÄDIGEN. BITTE
BENUTZEN SIE DEN GESUNDEN MEN­SCHENVERSTAND UND VERMEIDEN SIE
SOLCHE RISIKEN.

Lautstärke und Fahrerbewusstsein

Der Gebrauch von Musikanlagen kann das
Hören von wichtigen Verkehrsgeräuschen be­hindern und dadurch während der Fahrt Ge­fahren auslösen.

ETON übernimmt keine Verantwortung für
Gehörschäden, körperliche Schäden oder
Sachschäden, die aus dem Gebrauch oder
Missbrauch seiner Produkte entstehen.

Attention !

Please read all warnings found in this manual.
This information is highlighted and included to
inform you of the potential danger of personal
injury or damage to property.

Hearing Damage

CONTINOUS EXPOSURE TO SOUND
PRESSURE LEVELS OVER 85dB MAY CAU­SE PERMANENT HEARING LOSS. HIGH
POWERED AUTO-SOUND SYSTEMS MAY
PRODUCE SOUND PRESSURE LEVELS
WELL OVER 130 dB. THIS MAY CAUSE DA­MAGE OF HEARING. USE COMMON SEN­SE AND AVOID SUCH RISKS!

Volume and Driver Awareness

Use of sound components can impair your

ability to hear necessary trafc sounds and

may constitute a hazard while driving your
automobile.

ETON accepts no liability for hearing
loss, bodily injury or property damage
as a result of use or misuse of this
product.

ACHTUNG!
Sollen Karosseriebleche ausge­schnitten oder entfernt werden,
nehmen Sie Kontakt mit Ihrer Fahr­zeug-Vertragswerkstatt auf. Bei Be­schädigungen tragender Karosse­rieteile kann die Betriebserlaubnis
erlöschen.

ATTENTION!
If sheet metal must be cut or
removed contact your authorized
car dealer for professional advice.
By damage to supporting body

structures the safety certicate

may be withdrawn.

2

Verpackung und Inhalt

Table of contents

Der Subwoofer ist in einem dafür konstruierten
schützenden Karton verpackt. Beschädigen Sie
die Verpackung nicht und bewahren Sie diese
für die spätere Verwendung im Schadensfalle
auf. Kontrollieren Sie bei Erhalt des Subwoo­fer, dass: Die Verpackung intakt ist, der Inhalt

den Spezikationen entspricht und das Produkt

keine Beschädigung aufweist. Bei Fehlen oder
Beschädigung von Teilen setzen Sie sich bitte
sofort mit Ihrem Händler in Verbindung. Geben
Sie hierbei sowohl das Modell als auch die Se­riennummer an, die an der Unterseite des Aktiv­subwoofer abgelesen werden kann.

The subwoofer is packed into an especially
constructed protecting carton. Do not dama­ge the packing and store it for future use in
the case of possible damage. Upon receipt
of the subwoofer verify that: The packing is
not damaged, the contents are according to

specications, the product shows no obvious

damage.In the case of missing or damaged
parts please contact immediately your dealer
providing the model name as well as the seri­al number that is shown on the bottom of the
subwoofer.

Werkzeuge Tools

Die nachfolgenden Werkzeuge werden für
den Einbau benötigt:

Sicherungshalter und Sicherung
Ring/Gabelschlüssel (für Batteriepol)
Abisolierzange
Crimpzange
Seitenschneider

Zusätzliche Werkzeuge die ggf. zur
Demontage von Verkleidungen in Ihrem
Fahrzeug benötigt werden

Lautsprecher-, Strom- und Remotekabel
in entsprechenden Längen,
Durchmessern und Farben

We recommend to place the following
tools ready for installation:

Fuse-holder and fuse
wrench for battery post
Wire strippers
Wire cutters
Tongs

Additional tools which are
probably needed to remove
panels in your car

Power- and remote wires in adequate
lengths, widths and colours, speaker
wires in adequate lengths

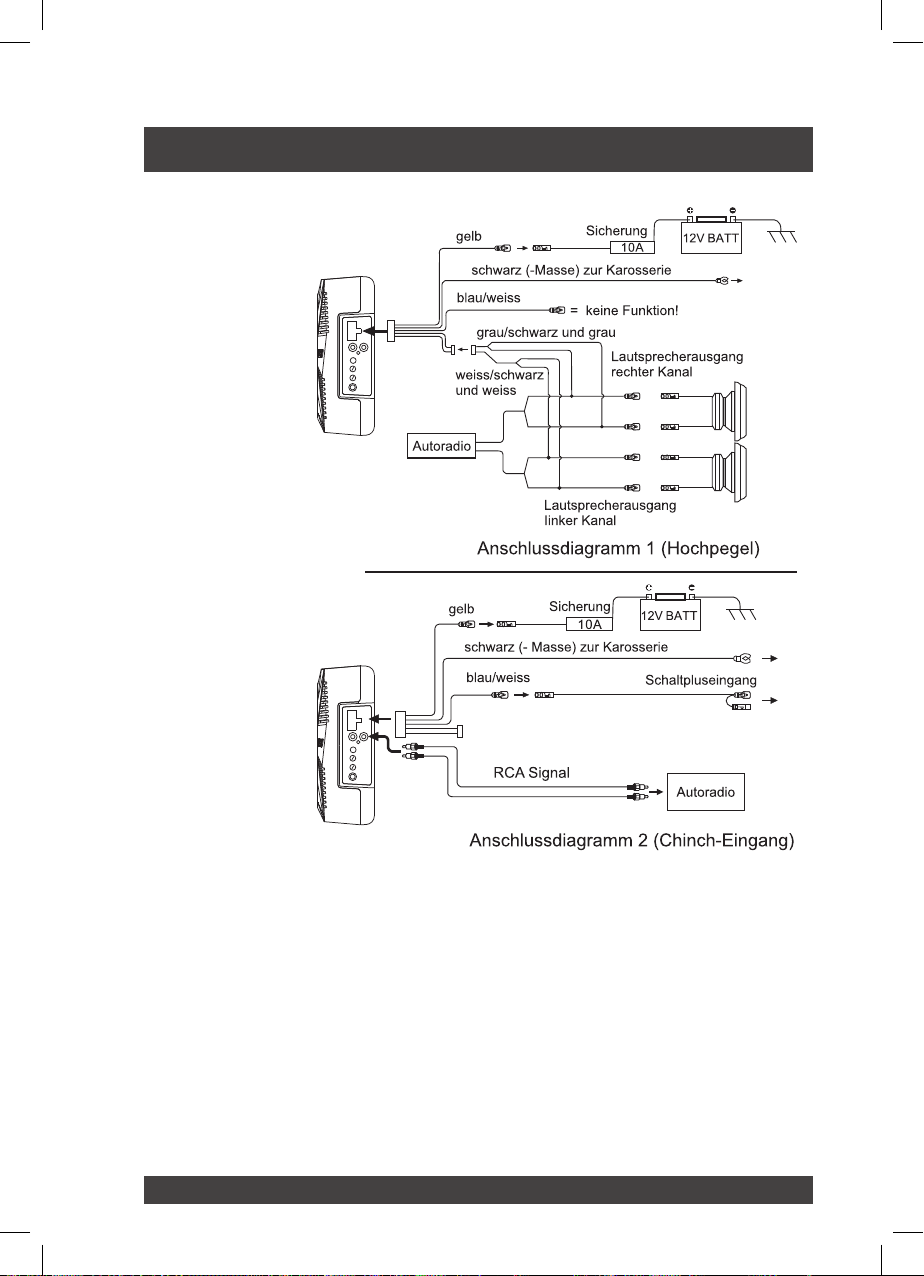

HINWEIS: Wir empfehlen Kabel mit einem
Querschnitt von mindestens 12 AWG (ca.
4 mm²) für die Strom- (B+) und Masse-An­schlüsse. Ein entsprechendes Stromkabel
inkl. Sicherungshalter und 10 A Stecksiche­rung liegt bei.

3

NOTE: We recommend to use power cable
at least 12 AWG for (B+) and (GND) battery
wiring. A corresponding power cable incl. fuse
holder and 10 A plug-in fuse is enclosed.

Vorsichtsmaßregeln Precations – Read rst

Achtung! Entfernen Sie vor dem Einbau den
negativen Batteriepol, um Schäden am Gerät,
Feuer bzw. mögliche Verletzungen zu vermei­den. Dies ist nicht bei allen Fahrzeugen pro­blemlos möglich. Bitte informieren Sie sich in

Ihrer Fachwerkstatt oder nden Sie Hinweise

in der Fahrzeugbetriebsanleitung.

Hinweis: Die Installation und die Einstellung

des Subwoofers sollte nur von qualiziertem

Personal vorgenommen werden. Lesen Sie
die Bedienungsanleitung sorgfältig und folgen
Sie den darin gegebenen Hinweisen zum An­schluss und zur Einstellung des Subwoofers.

Warnung! Bevor Sie externe Geräte anschlie­ßen, die nicht zur Verstärkereinheit gehören,
sollten Sie die entsprechenden Hinweise in der
Bedienungsanleitung dieses Gerätes beachten.

Warnung! Öffnen Sie den Subwoofer nicht und
versuchen Sie nicht diesen zu reparieren. Wen­den Sie sich bei Bedarf ausschließlich an Ihren
Händler der den technischen Kundendienst
informieren wird. Jede unbefugte Änderung be­deutet das Erlöschen des Garantieanspruchs.

Achtung! Der Subwoofer darf keinem übermä­ßigen Druck ausgesetzt sein. Achten Sie darauf,
dass keine Fremdkörper oder Flüssigkeiten in
den Subwoofer gelangen können.

Caution! Before installation, disconnect the
battery negative (-) terminal to prevent da-

mage to the unit, re and/or possible injury.

This is not possible in every modern vehicle.
Please ask your carmaker or see your owners
handbook regarding battery change.

Note: The installation and adjustment of the

Subwoofer should only be entrusted to quali­ed personnel. Please carefully read the ope­ration instructions and follow the given direc-

tions regarding connection and adjustment of

the subwoofer.

Warning! Before connecting external devices

that do not belong to this amplier unit, please

refer to the corresponding directions contained
in the operation instructions for this device.

Warning! Under no circumstances should you
open the subwoofer or attempt any repairs. If
required contact your dealer to obtain technical
assistance. Unauthorized changes will result in
the cancellation of warranty.

Caution! The subwoofer must not be subjected

to high pressure. Be careful that no foreign ob-

ject or uid can enter the subwoofer.

4

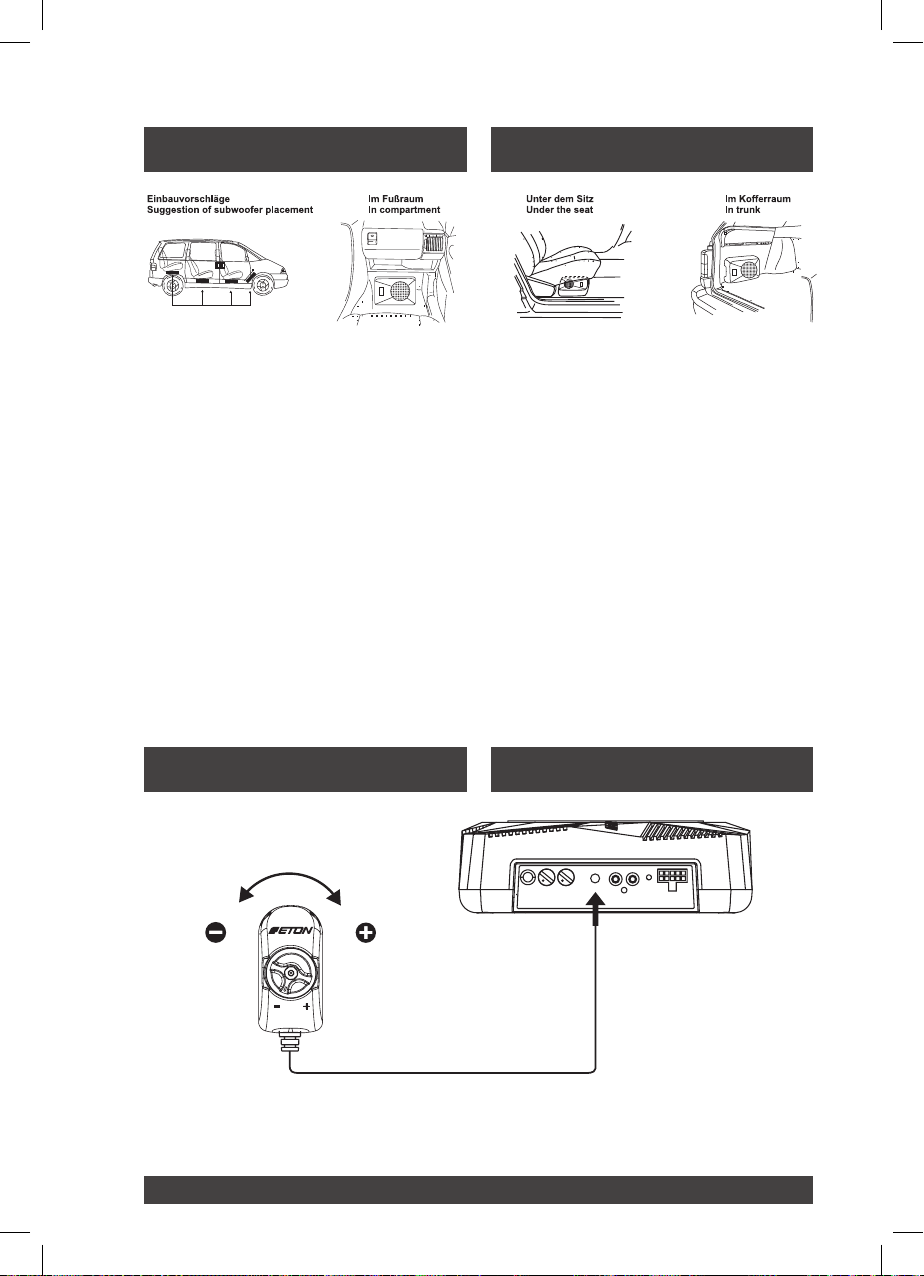

Vor dem Einbau Before Installation

Dieser Abschnitt konzentriert sich auf Erwä­gungen hinsichtlich des Einbaus Ihres neuen
Subwoofers im Fahrzeug. Vorausplanung
Ihres Systemlayouts und der besten Verkabe­lungsrouten spart Zeit beim Einbau.

Prüfen Sie bei der Wahl eines Layouts für
Ihr neues System, ob alle Komponenten
leicht erreichbar sind, um Einstellungen
vorzunehmen.

Befolgen Sie vor dem Einbau diese
einfachen Regeln:

1. Lesen Sie die Anleitung sorgfältig, bevor
Sie versuchen das Gerät einzubauen.

2. Um die Montage zu erleichtern, empfehlen
wir alle Kabel vor der Befestigung des Sub­woofers zu verlegen.

Vorsicht! Vermeiden Sie es, Stromkabel in
der Nähe von NF (Cinch) oder Antennen-

kabeln, oder empndlichem Geräten oder

Halterungen zu verlegen. Die Stromkabel
leiten erheblichen Strom und können Ge­räusche im Audiosystem verursachen.

3. Verlegen Sie alle RCA-Kabel (Cinch)

dicht zusammen und im Abstand zu jeglichen

Hochstromkabeln.

This section focuses on some of the vehicle
considerations for installing your new sub­woofer. Pre-planning your system layout and
best wiring routes will save installation time.

When deciding on the layout of your new
system, be sure that each component will

be easily accessible for making adjustments.

Before beginning any installation, follow
these simple rules:

1. Be sure to carefully read and understand
the instructions before attempting to install
the unit.

2. For easier assembly, we suggest you run
all wires prior to mounting your unit in place.

Caution! Avoid running power wires near
the low level input cables, antenna, power
leads, sensitive equipment or harnesses.
The power wires carry substantial current
and could induce noise into the audio sys­tem.

3. Route all of the RCA cables close together
and away from any high current wires.

4. Verwenden Sie nur Qualitätsstecker, um
einen verlässlichen Einbau zu gewährleisten
und Signal- und Stromverlust zu minimieren.

5. Prüfen Sie, bevor Sie bohren! Achten Sie
darauf, nicht in den Benzintank, die Benzin-,
Brems- oder hydraulische Leitungen, Vaku­umleitungen oder Elektrokabel zu schneiden
oder zu bohren, wenn Sie an einem Fahrzeug
arbeiten.

6. Verlegen Sie Kabel nie unter dem Fahr­zeug. Die Kabel im Fahrzeug zu verlegen,
bietet den besten Schutz.

5

4. Use high quality connectors for a reliable
installation and to minimize signal or power
loss.

5. Think before you drill! Be careful not to cut
or drill into gas tanks, fuel lines, brake or hy­draulic lines, vacuum lines or electrical wiring
when working on any vehicle.

6. Never run wires underneath the vehicle.
Running the wires inside the vehicle
provides the best protection.

Vor dem Einbau Before Installation

7. Vermeiden Sie es, Kabel über scharfe
Kanten zu verlegen. Verwenden Sie Gummi­oder Plastikringe, um Kabel zu schützen, die
durch Metall verlegt werden (besonders die
Feuerwand).

8. Schützen Sie die Batterie und das elektri­sche System IMMER durch ordnungsgemäße
Sicherungen vor Schäden. Installieren Sie die
entsprechende Sicherungshalterung und Si­cherung auf dem +12 V Stromkabel maximal
45 cm vom Batteriepol.

9. Entfernen Sie jegliche Farb- und Lack­schichten am Fahrgestell um eine gute, sau­bere Masseverbindung zu gewährleisten.
Masseverbindungen sollten so kurz wie mög­lich und stets an Metall angeschlossen sein,
das an die Karosserie oder das Fahrgestell
geschweißt ist. Sicherheitsgurtschrauben
sollten NIEMALS zum Masseanschluss ver­wendet werden.

7. Avoid running wires over or through sharp
edges. Use rubber or plastic grommets to
protect any wires routed through metal,

especially the rewall.

8. ALWAYS protect the battery and electrical
system from damage with proper fusing.
Install the appropriate fuse holder and fuse
on the +12 V power wire within 18“ (45.7 cm)
of the battery terminal.

9. When grounding to the chassis of the
vehicle, scrape all paint from the metal to
ensure a good, clean ground connection.
Grounding connections should be as short
as possible and always be connected to
metal that is welded to the main body, or
chassis, of the vehicle. Seatbelt bolts
should never be used for connecting to
ground.

Eigenschaften Features

· USB 10 AR Aktiv-Untersitzsubwoofer, zur
Montage im Fahrzeuginneren, beispielsweise
unter einem Sitz, im vorderen Fußraum oder
anderen geeigneten Plätzen.

· Musikbelastbarkeit: 350 W (175 W x 2) Max.

· Nennbelastbarkeit: 150 W (75 W x 2) RMS

· Impedanz: 2 x 2 Ohm
Doppelschwingspule

· Trennfrequenz: 50 – 100 Hz

· Max. Stromaufnahme: 10 A

· Phasendrehung: 0° / 180°

· RCA (Cinch) Low-Level Eingang

· Kombi-Anschluss-Stecker mit integriertem
Hochpegeleingang (Hi-Level In),
+12V / GND Stromanschluss, Remote-Input

· Betriebsspannung: 14,4 V (10V–16V) für
Fahrzeuge mit Start-Stopp Funktion geeignet

· Abmessungen: 360 x 272 x 77 mm (LxBxH)

· Gewicht: 5,0 kg

- USB 10 AR active under-seat subwoofer, for
for mounting inside the vehicle, for example
under a seat, in the front footwell or
other suitable places.

- Music power rating: 350 W (175 W x 2) Max.

- Rated power: 150 W (75 W x 2) RMS

- Impedance: 2 x 2 ohms
Double voice coil

- Crossover frequency: 50 – 100 Hz

- Max. current consumption: 10 A

- Phase rotation: 0° / 180

- RCA (Cinch) low-level input

- Combination connector with integrated
high level input (Hi-Level In),
+12V / GND power connection, remote input

- Operating voltage: 14,4 V (10V-16V) for
vehicles with start-stop function

- Dimensions: 360 x 272 x 77 mm (LxWxH)

- Weight: 5.0 kg

6

Einbau und Verkabelung

CAUTION:
(1) Benutzen Sie entwe­der die Cinch-Eingänge
(Lo-Level) oder die Hoch­pegeleingänge (Hi-Level).
NIEMALS beide Eingänge
gleichzeitig!
(2) Vergewissern Sie
sich, dass bei Benutzung
der Cinch-Eingänge die
Schaltspannung (blau/
weisse Leitung) ange­schlossen ist!

Zum Anschluss des USB 10 AR über die Cinch
(RCA) Anschlüsse, verbinden Sie das blau/
weisse Remotekabel mit der Radioeinheit Ihres
Fahrzeuges und schließen Sie die Cinchkabel
an. Über die Remoteleitung wird der Subwoofer
aktiviert.

Bei Anschluss über den High-Level Eingang,
sollte zuerst der Adapterkabelsatz mit dem
Audiosignal führenden Kabel des Fahrzeu­ges verbunden werden: Dazu schließen Sie
das weiße Kabel am linken Pluskanal(+) an,
das weiß/schwarze Kabel am linken Minu­skanal(-). Schließen Sie das graue Kabel
am rechten Pluskanal(+) an und das grau/
schwarze Kabel am rechten Minuskanal(-).
Danach schließen Sie den fertig angeklemm­ten Adapterkabelsatz am High-Level Eingang/
Strom Eingang der Verstärkereinheit des Sub­woofers an.

7

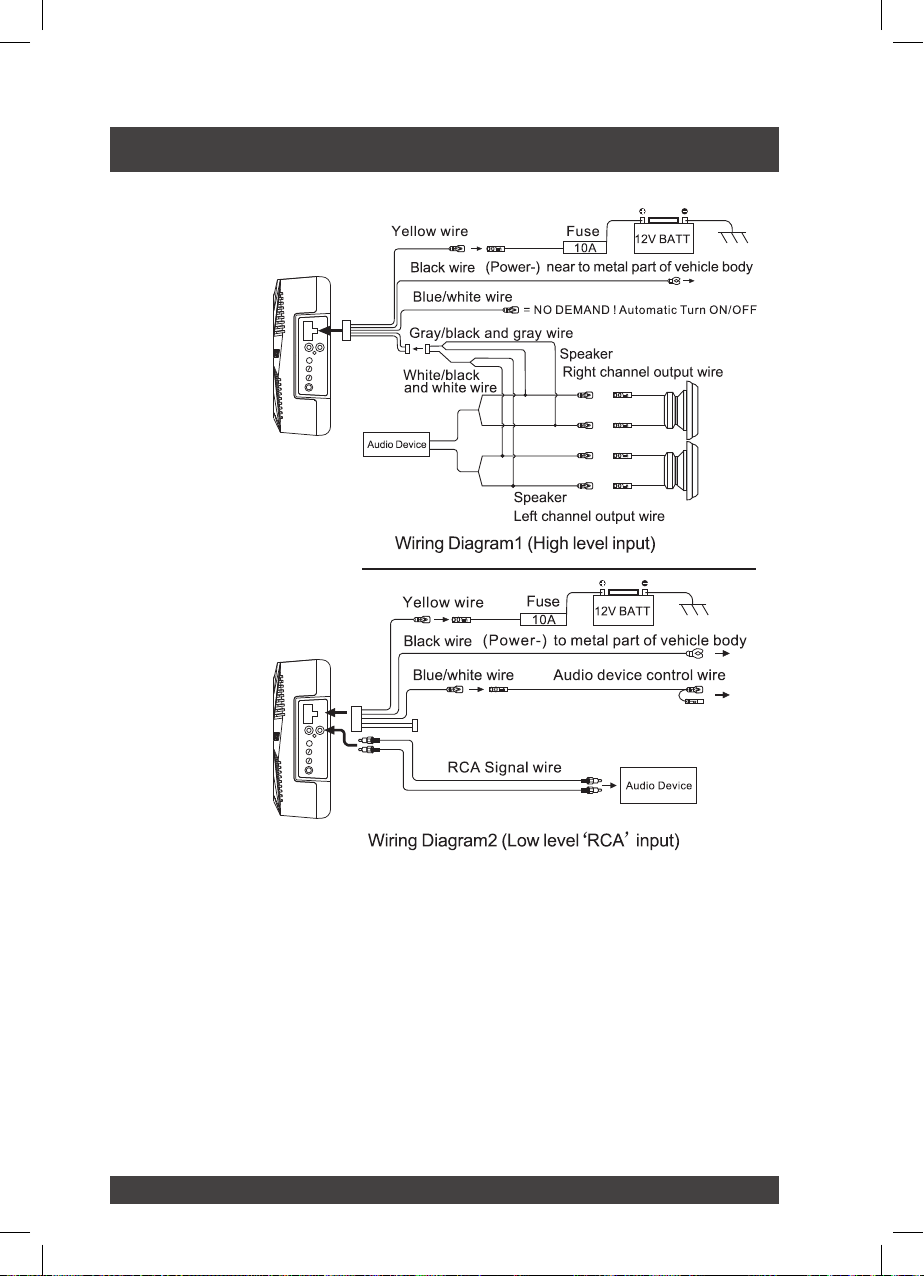

Installation and wiring

CAUTION:
(1) Use either RCA line
level OR speaker level
inputs. Do no connect
both at the same time.
(2) Make sure that the
switching voltage (blue/
white wire) is connected
when using the cinch
inputs!

With control via the Low-Level Inputs (also
referred to as RCA Inputs), connect the blue/
white color remote wire from the USB 10 AR
to the vehicle`s head unit so USB 10 AR will
be turn on and off with systems.

With control via the High-Level Inputs, rst the

speaker harness will need to be spliced the
wire side of the splitter. Then connect the whi­te wire to the left [+],white/black wire to the left
[-], grey to the right [+],and grey/black to the
right [-] corresponding vehicle wires, and nal­ly plug the supplied harness into the High-Le­vel Inputs/power matching connector on the

amplier panel of the subwoofer.

8

Einbau und Verkabelung Installation and wiring

Sichern Sie den Subwoofer mit geeignetem
Befestigungsmaterial oder dem mitgelieferten
Montagezubehör am Einbauort Ihres Fahrzeu­ges, verschrauben Sie diesen fest!

ACHTUNG:
Gehen Sie sicher, dass der Subwoofer or­dentlich verschraubt und gesichert ist.
Lose und nicht gesicherte Teile können im
Fahrzeuginneren im Falle eines Unfalls zu
unberechenbaren Geschossen werden und
schwere Verletzungen hervorrufen.

Sollten Störgeräusche aufgrund von zu ho­her Auslenkung der Membrane zu hören
sein, ist das Eingangssignal zu hoch. Län­gerer Betrieb mit Störgeräuschen kann den
Subwoofer in seiner Leistung beeinträchti­gen oder sogar schädigen!

Secure the subwoofer to the installation location
of your vehicle with suitable fastening material
or the supplied installation accessories, screw
it tight!

ATTENTION:
Make sure that the subwoofer is properly
screwed and secured. Loose and unsecured
parts can become unpredictable projectiles
in the interior of the vehicle in the event of an
accident and cause serious injuries.

If there is distortion of a popping noise from
the subwoofer input level is too high. If the
subwoofer has prolonged use in this con­dition, this may result in deterioration of
performance or may cause damage to the
subwoofer!

Kabelfernbedienung Cable remote control

Sie können mit Hilfe der kabelgebundenen
Fernbedienung den Pegel Ihres Subwoofers
regeln.

9

You can adjust the level of your subwoofer

by using the cable remote control.

Technische Daten / Specications

Modell USB 10 AR

Treiber 250 mm (10") mit Doppelschwingspule
Ausgangsleistung RMS Verstärker 150 W RMS (75 W x 2)
Ausgangsleistung Musikbelastbarkeit Max.
Ausgangsimpedanz

Trennfrequenz Low-Pass Filter (LPF) 50 – 100 Hz
Signalrauschabstand 91 dB

Maximale Stromaufnahme 10 A
Eingangsempndlichkeit bei 1% Klirr RCA input 82 mV – Speaker input 0.8 V
Phasenlage 0° / 180°
Betriebsspannung 14.4 V (10 V ~ 16 V)
Abmessungen (LxBxH) 360 mm x 272 mm x 77 mm
Gewicht in kg 6,5 kg
Pegelfernbedienung Ja / Kabel

Model USB 10 AR

Chassis 10" (250 mm) with double voice coil
Rated power RMS 150 W RMS (75 W x 2)
Maximum output power
Impedance

Cross-Over frequency low-pass lter (LPF) 50 – 100 Hz
Signal Noise Ratio 91 dB

Maximum current consumption 10 A
Sensitivity (Distortion level 1%) RCA input 82 mV – Speaker input 0.8 V
Phase-Shift 0° / 180°
Source voltage 14.4 V (10 V ~ 16 V)
Dimensions (LxWxH) 360 mm x 272 mm x 77 mm
Weight in kg 6.5 kg
Remotecontrol Yes / wired

350 W (175 W x 2)
2 x 2 Ω

350 W (175 W x 2)
2 x 2 Ω

ETON Car-Audio GmbH

Dinkelweg 6
89233 Neu-Ulm
Germany

www.eton-caraudio.com

10

Konformitätserklärung Conformity

Ordnungsgemäße Entsorgung des Produkts

Diese Kennzeichnung weist darauf hin, dass dieses
Produkt innerhalb der EU nicht mit anderen Haus­haltsabfällen entsorgt werden darf. Als Präventiv­maßnahme für die Umwelt und die menschliche Ge­sundheit muss auf eine verantwortungsbewusste
Wiederverwertung zur Förderung der Wiederver­wendung von materiellen Ressourcen geachtet
werden. Für die Rückgabe von Gebrauchtgeräten
verwenden Sie bitte zur Verfügung stehende Rück­gabe- und Recyclingsysteme oder wenden Sie sich
an den Händler, bei dem Sie das Produkt erworben
haben. Letzterer kann das Gerät sicher dem Wert­stoffkreislauf zuführen.

Correct elimination of this product

This marking indicates that within the EU this pro­duct should not be disposed of with other household
wastes. To prevent any risk to the environment or
human health, please recycle them responsibly to
encourage the reuse of material resources. To return
your used device, please use the return and collec­tion systems available, or contact the retailer where
you purchased the product. They can recycle this
product safely.

11

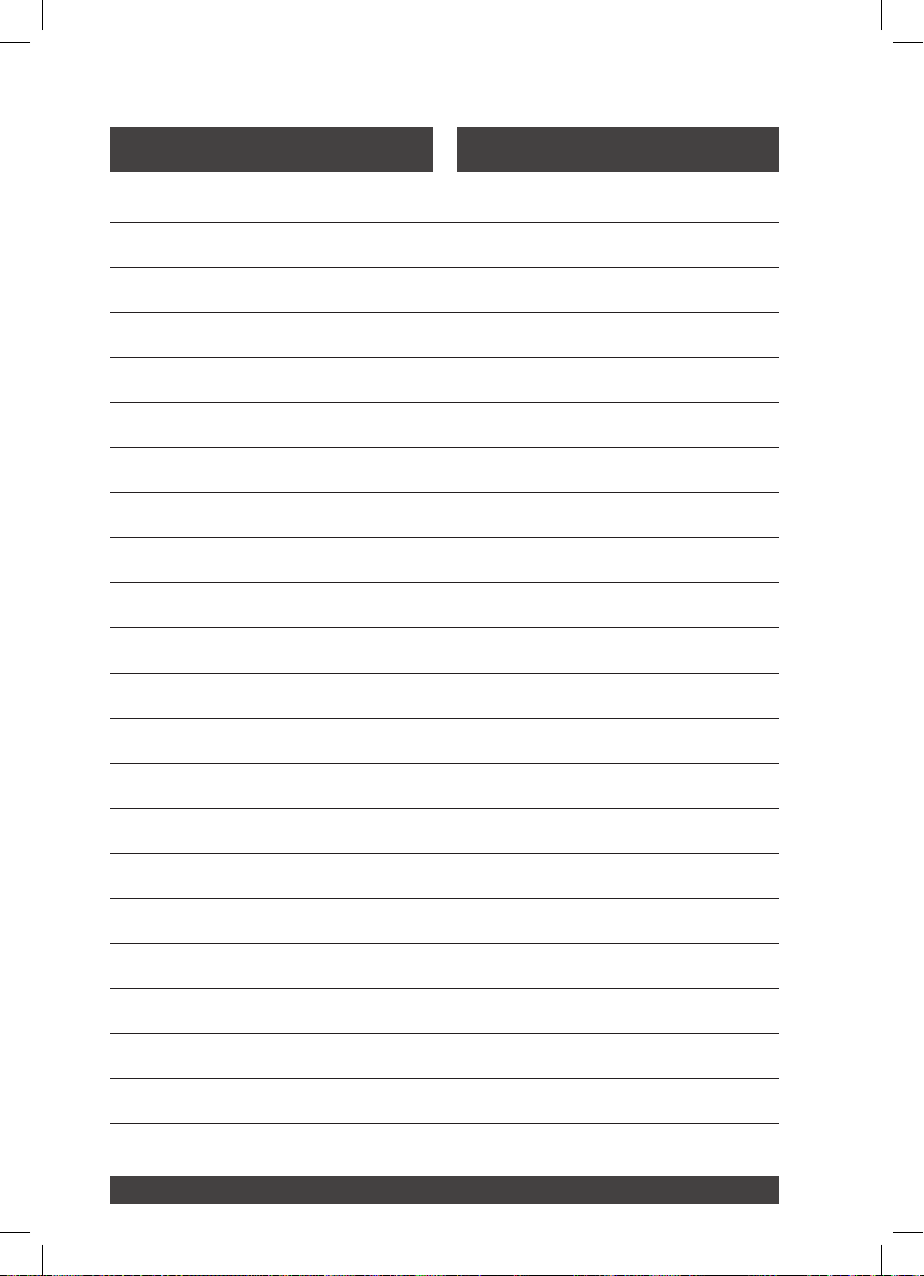

Notizen Notes

12

Notizen Notes

13

Notizen Notes

14

ETON behält sich das Recht vor, die beschriebenen Produkte

ohne jegliche Vorankündigung zu verändern oder zu verbessern.

Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung
des vorliegenden Handbuchs ist untersagt.

ETON reserves the rigth to make modications or improvements

to the products illustrated without notice thereof. All rights belong
to the respective owners.
Total or partial reproduction of this User‘s Guide is prohibited.
