ETNA ABE590RVS User guide

GEBRUIKSAANWIJZING

MODE D’EMPLOI
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE

AFZUIGKAP

HOTTE CHEMINÉE
DUNSTABZUGSHAUBE
COOKER HOOD

ABE590

---

NL Handleiding NL 3 - NL 12

FR Notice d’utilisation FR 3 - FR 12

DE Anleitung DE 3 - DE 12

EN Manual EN 3 - EN 12

Installatie - Installation 14 - 18

Montage van de schouwkap
Montage de la hotte cheminée
Montage der Haube
Mounting the canopy hood

Gebruikte pictogrammen - Pictogrammes utilisés

Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir
Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

INHOUD

Uw schouwkap

Veiligheid

Gebruik

Onderhoud

Installatie

Beschrijving 4
Inleiding 4

Let op! 5
Afvoersystemen 56

Bediening 6

Reinigen 7
Vetfilters 8
Geurfilters 8
Verlichting 9

Algemeen 10
Elektrische aansluiting 11
Montage van de schouwkap 11

Bijlage

Installatie

Verpakking en toestel afvoeren 12

Montage van de schouwkap 14

NL 3

UW SCHOUWKAP

01 23

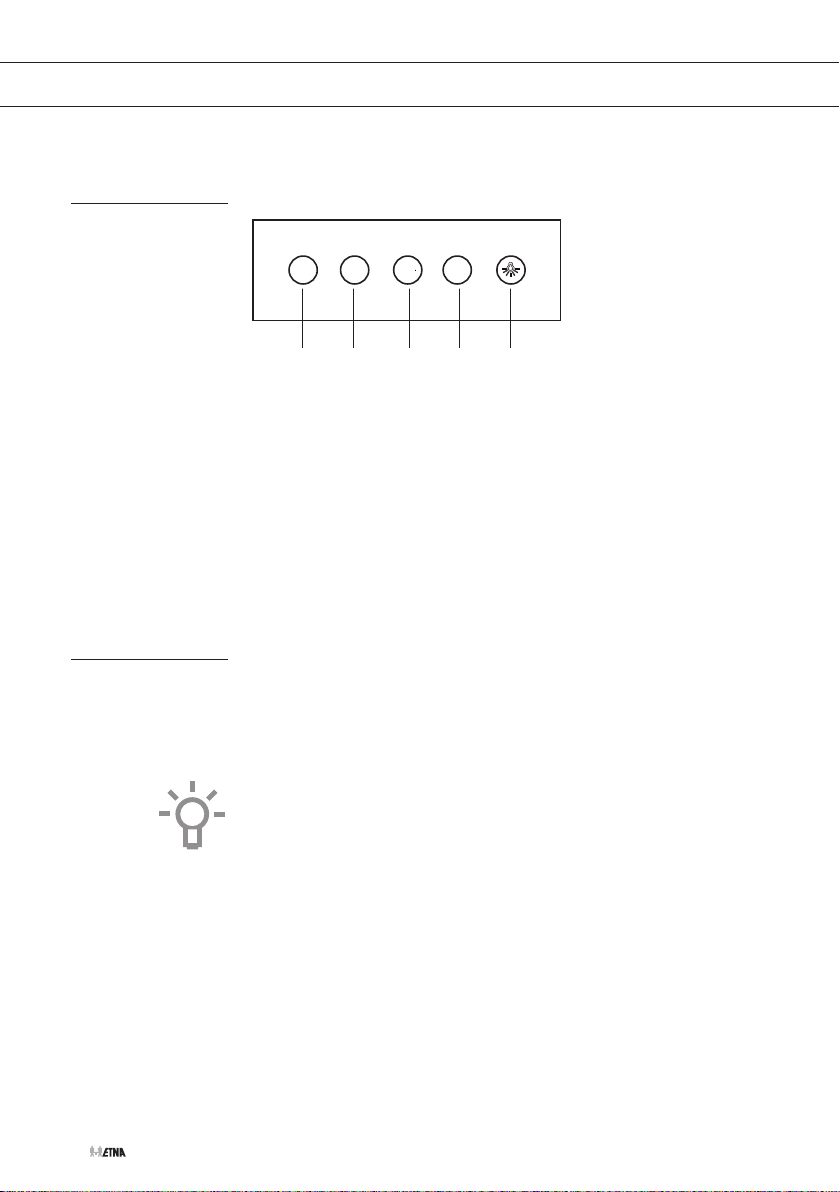

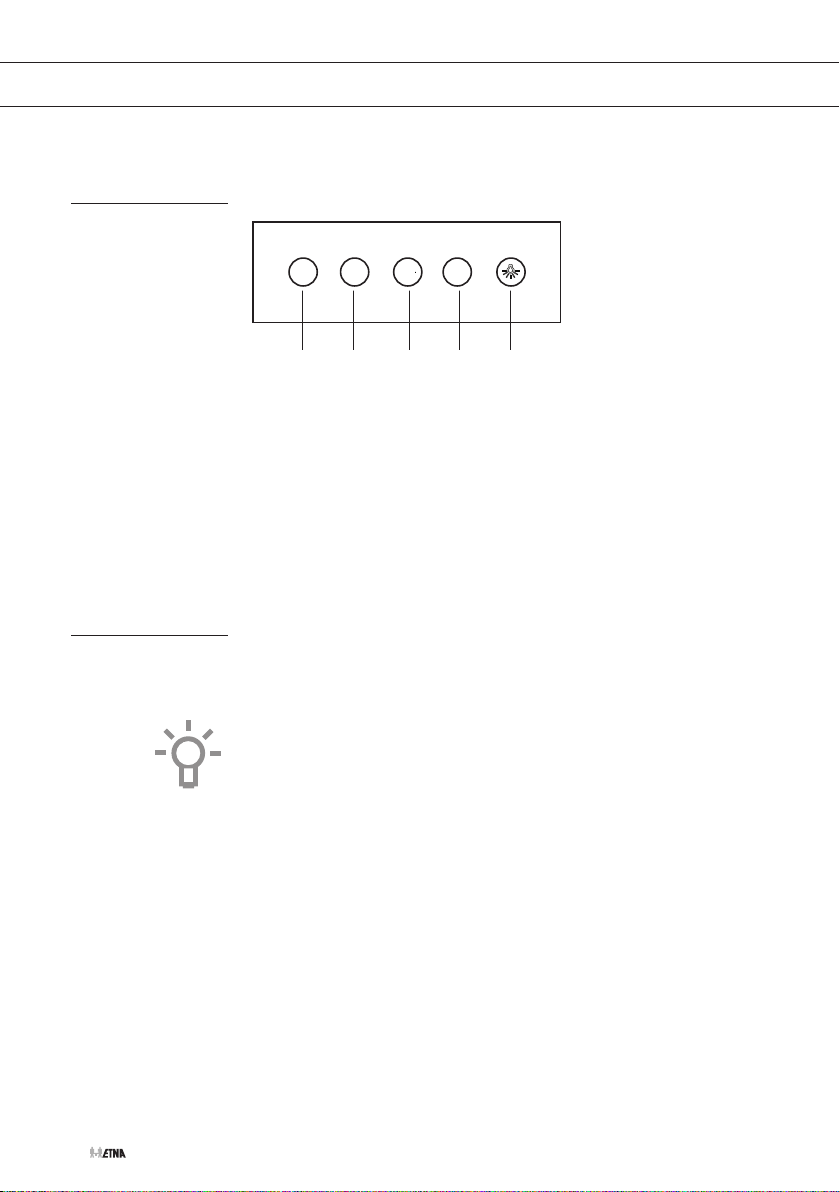

Beschrijving

A Aan-/uittoets
B Ventilatorstand 1
C Ventilatorstand 2
D Ventilatorstand 3
E Verlichting

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.

DC EBA

NL 4

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn

voordeel mee doen.

Op onze website kunt u de meest recente versie van de

gebruiksaanwijzing vinden.

VEILIGHEID

Let op!

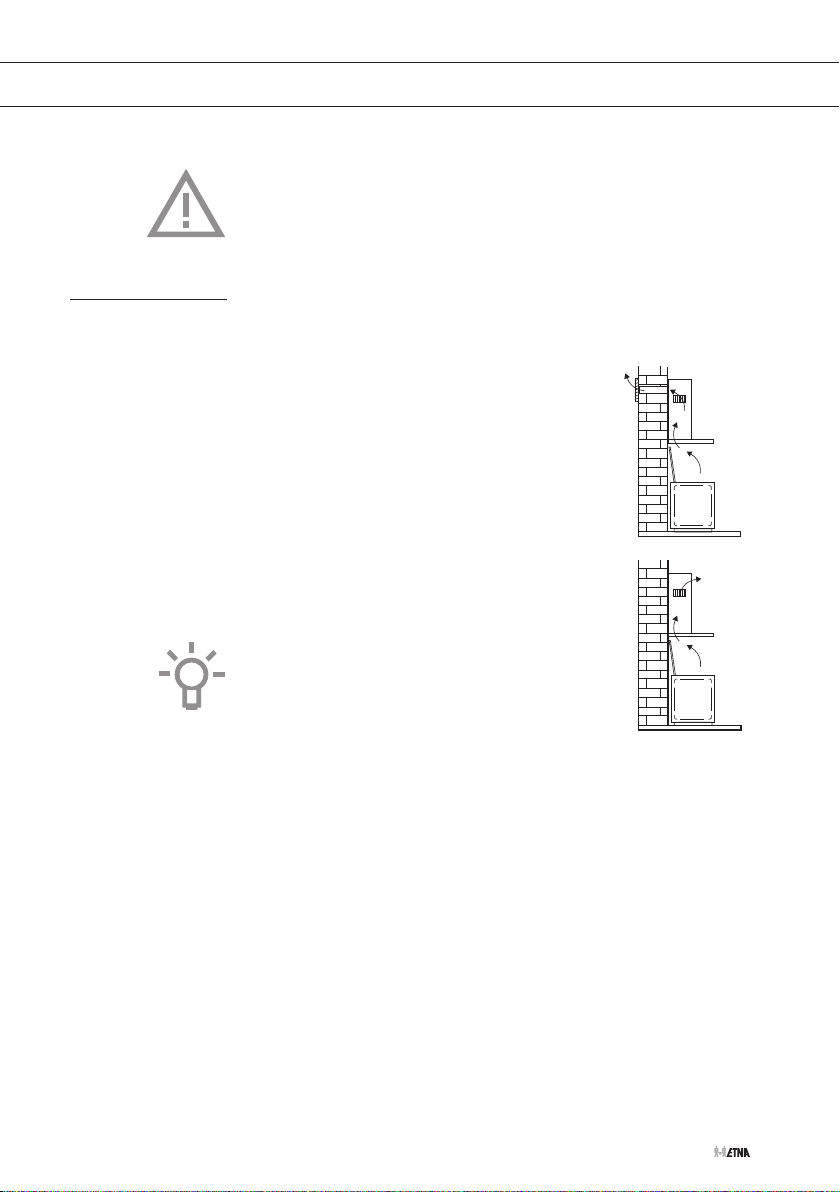

Afvoersystemen

Lees voor gebruik eerst de separate

veiligheidsinstructies.

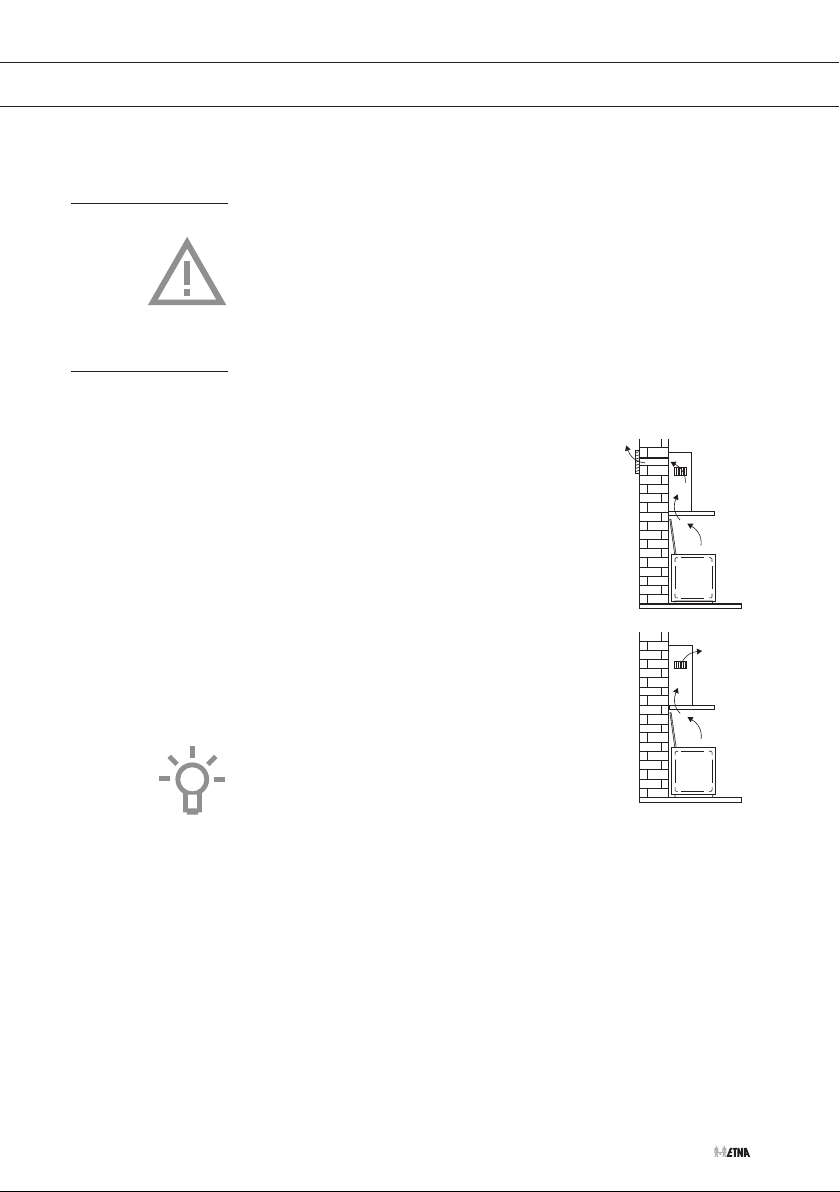

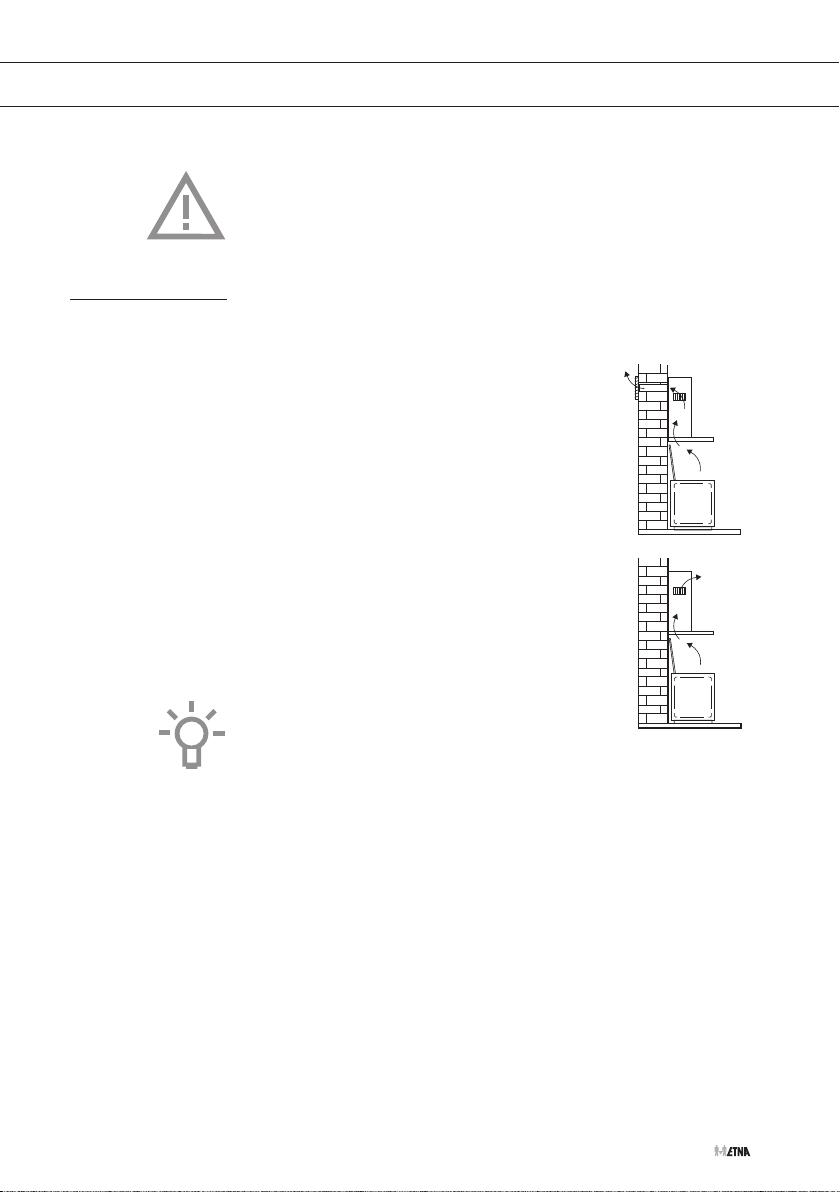

De afzuigkap kan, afhankelijk van het model, op twee manieren

worden aangesloten:

1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen
worden naar buiten afgevoerd. Dit is de
beste manier!

2. Als recirculatie afzuigkap. De vetdeeltjes
en de geur uit de aangezogen
kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet
dan wel een koolstoffilter plaatsen.

Let op! Het koolstoffilter moet apart

besteld worden.

NL 5

GEBRUIK

01 23

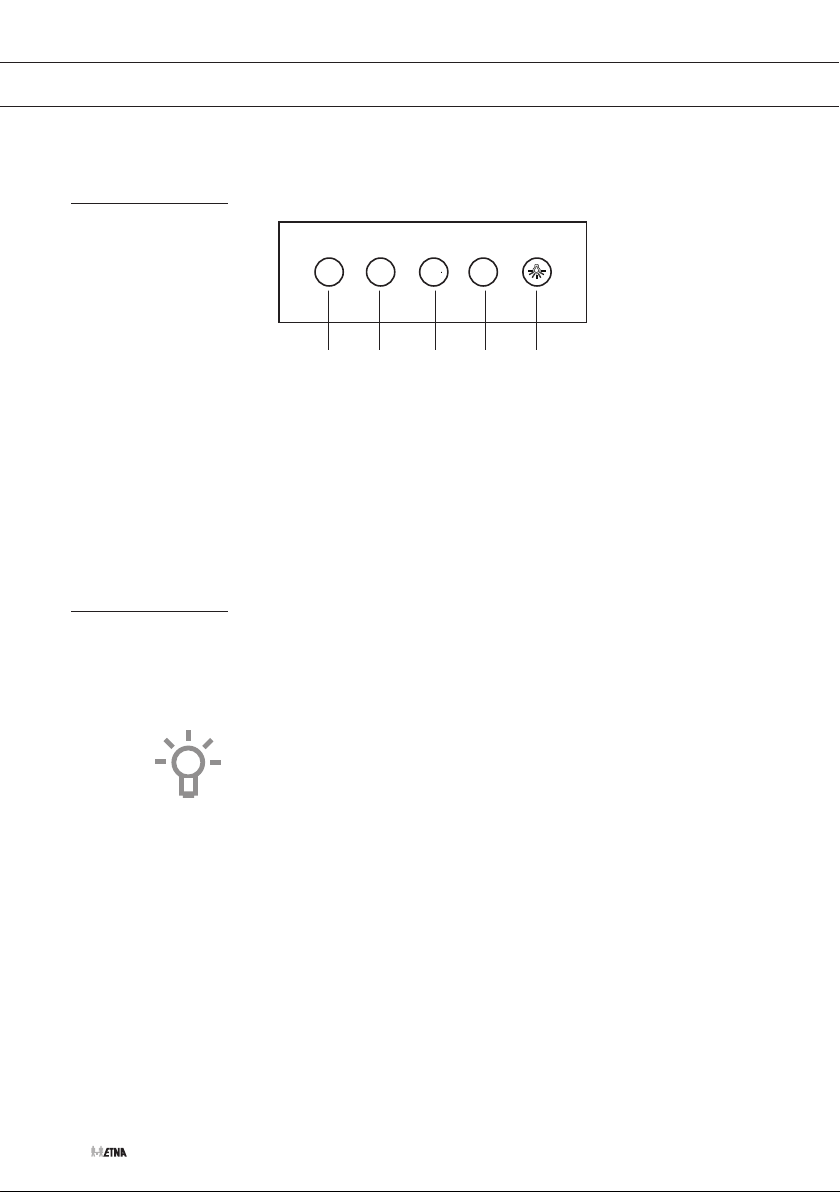

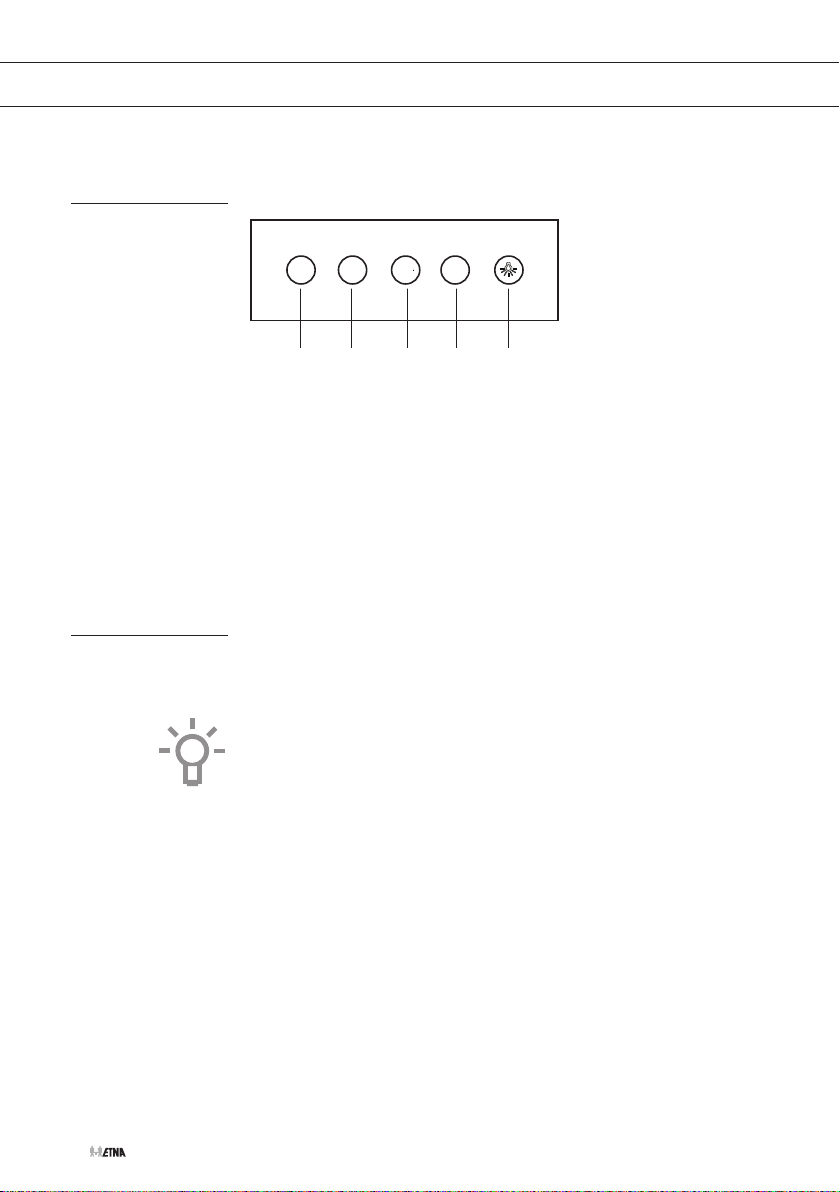

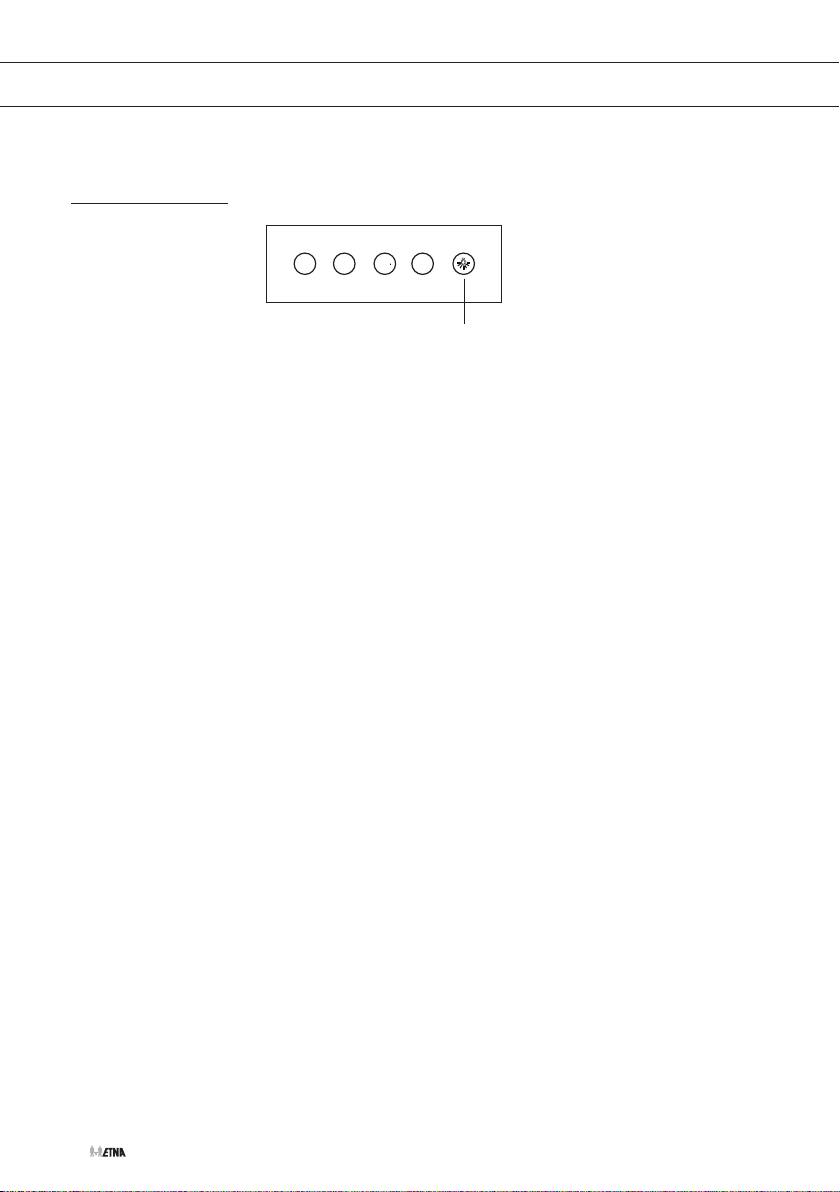

Bediening

A

Ventilator in- en uitschakelen

Druk op de snelheidstoetsen 1, 2 of 3

De afzuigkap schakelt in op de corresponderende stand.

Druk op de uitschakeltoets 0.

De ventilator schakelt uit.

Verlichting in- en uitschakelen

Druk op de verlichtingstoets A

De verlichting gaat branden.

Druk nogmaals op de toets A.

De verlichting gaat uit.

NL 6

ONDERHOUD

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van

het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

NL 7

ONDERHOUD

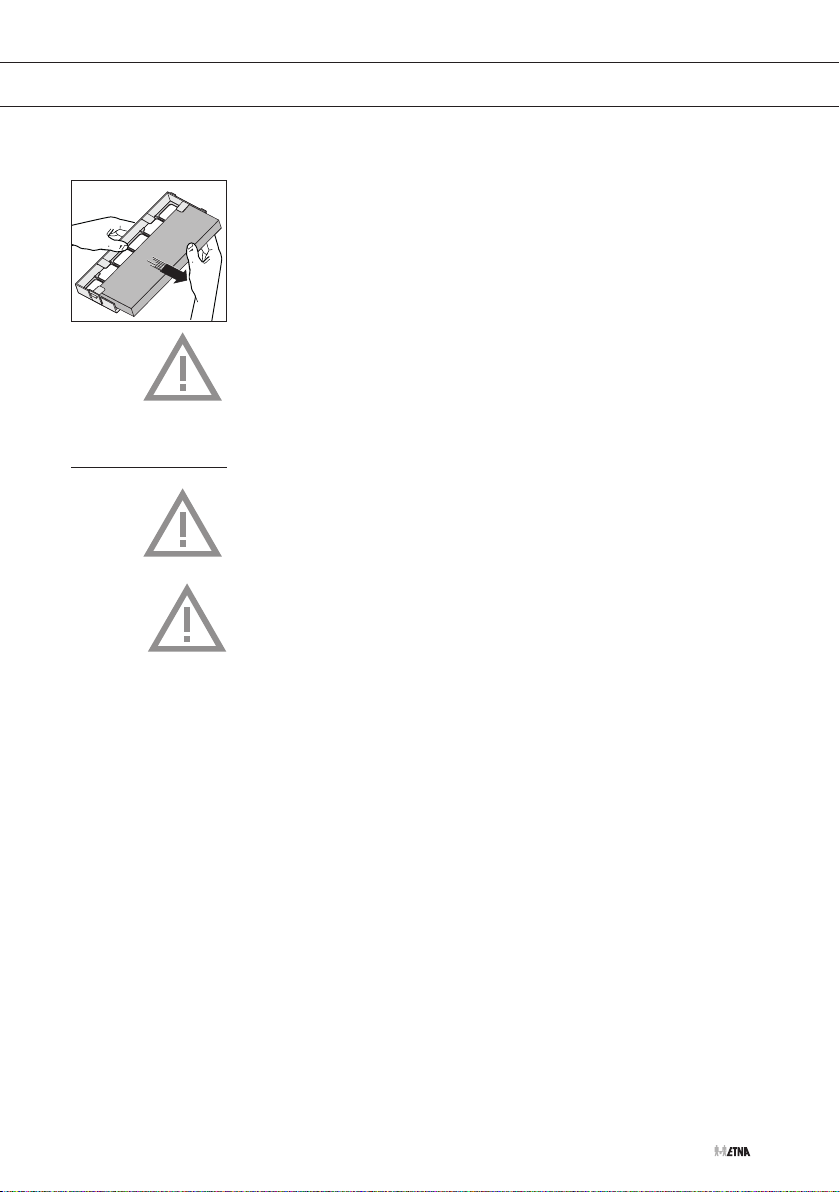

Vetfilters

Geurfilters

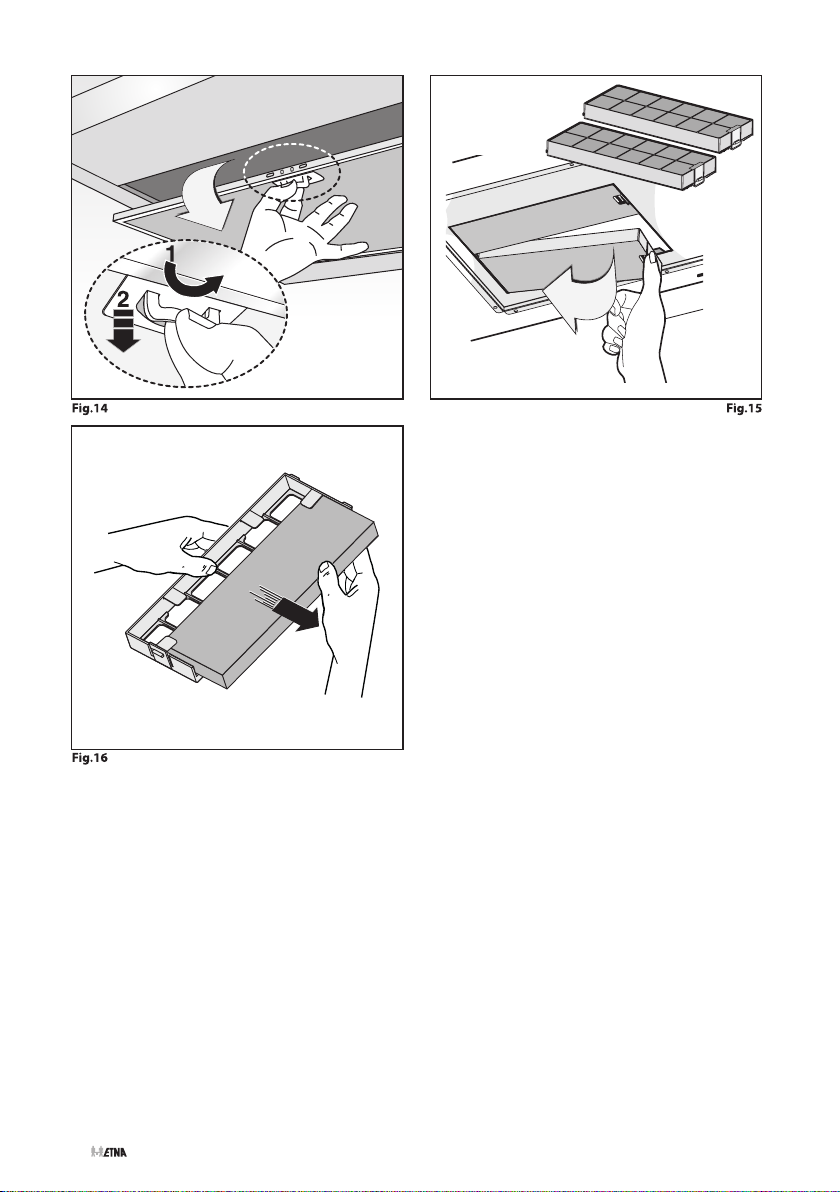

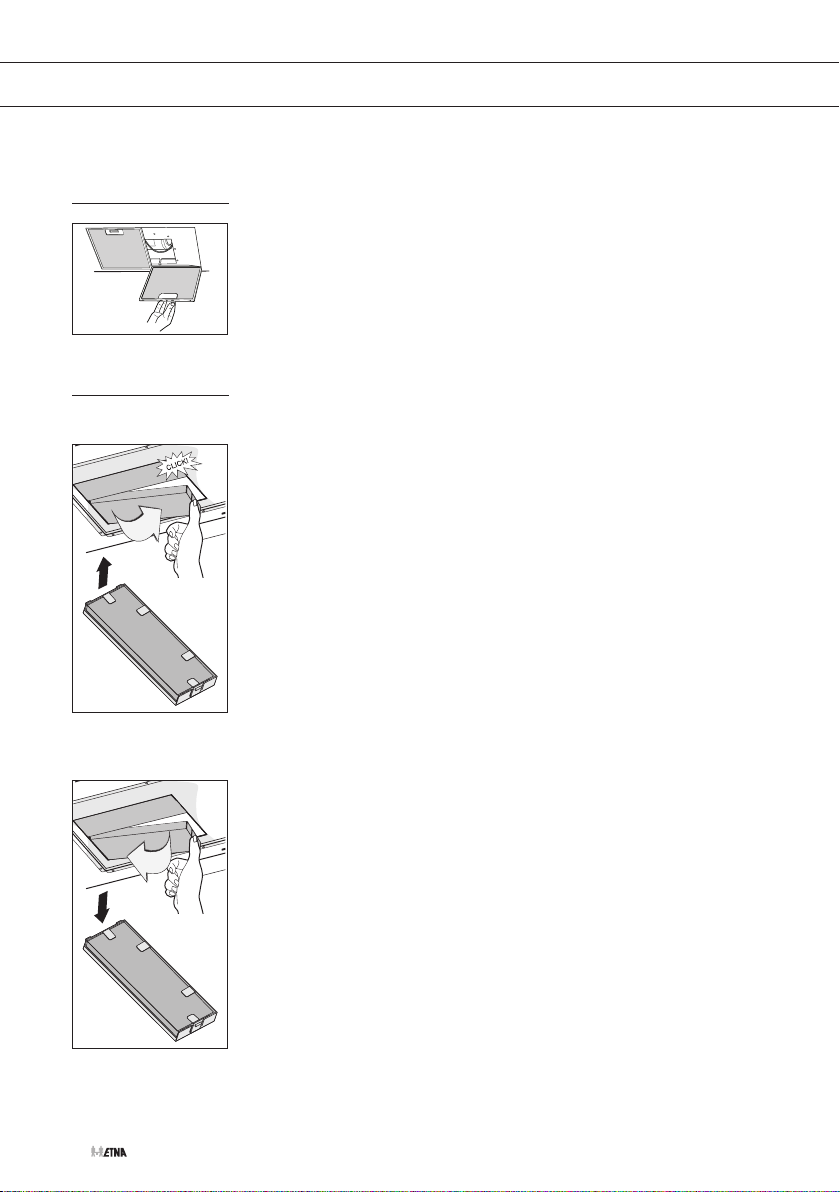

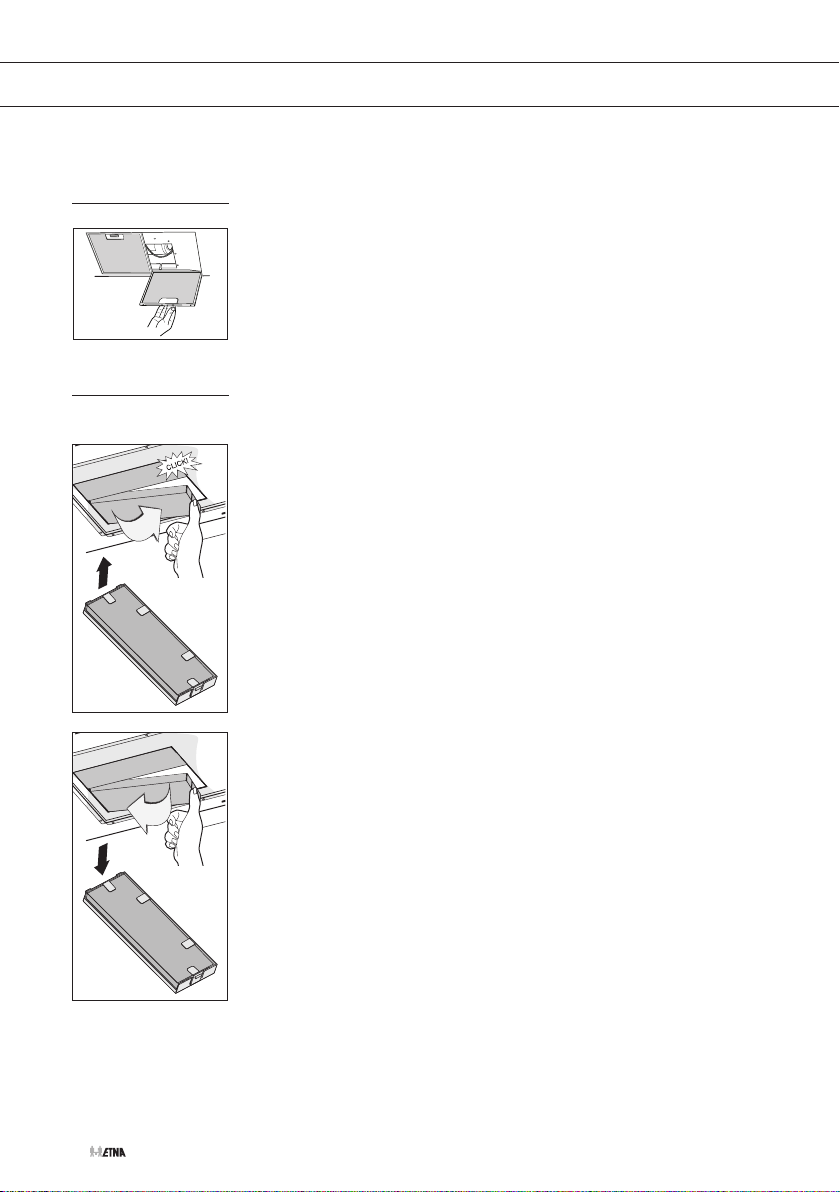

Vetfilters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stop contact of zet
de schakelaar in de meterkast op nul. Open de sluiting en kantel het
vetfilter naar voren omlaag.

Geurfilters plaatsen

Gebruik geurfilters als de afzuigkap niet is aangesloten op een
afvoerkanaal.

1. Verwijder de vetfilters.

2. Bevestig de geurfilters in het motorhuis; positioneer de nokjes en
klik de houder met het geurfilter vast.

3. Plaats de vetfilters weer terug.

De werking:

• Bij toepassing van geurfilters ontstaat er meer geluid dan bij het
gebruik van de afzuigkap met een afvoer.

• De werking van de geurfilters is optimaal bij een lagere
motorsnelheid.

NL 8

Geurfilters verwijderen

1. Verwijder de vetfilters.

2. Druk het bevestigingsklipje van de houder in, kantel de houder naar
beneden en verwijder het uit het motorhuis.

Geurfilters reinigen

• Reinig de geurfilters iedere 3 maanden. De geurfilters moeten na
uiterlijk 2 jaar vervangen worden, of eerder bij beschadiging.

• De regenereerbare actieve geurfilters kunnen met de hand worden
gewassen, of in de vaatwasser bij een maximumtemperatuur van
65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder
vaatwasmiddel. Gebruik geen schoonmaakmiddelen!

ONDERHOUD

Verlichting

• Verwijder het overtollige water zonder de filters te beschadigen.

• Haal de geurfilters uit de houders.

• Laat de filters ten minste 60 minuten drogen in een oven bij een
maximumtemperatuur van 80 °C.

• Plaats de geurfilters na het drogen weer terug in de houders.

Het is belangrijk dat de regenereerbare actieve geurfilters goed

droog zijn voordat u ze weer plaatst.

Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit

lichtsysteem mag alleen vervangen worden door een erkend

installateur. Vervang het niet zelf.

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor

verlichting van dit apparaat. De lamp is niet geschikt voor de

verlichting van een huishoudelijke ruimte.

NL 9

INSTALLATIE

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.

• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).

• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.

NL 10

• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).

• De aansluitpijp van de schouwkap heeft een diameter van 120, 125
of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te
voeren.

• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

INSTALLATIE

Aansluiting

Elektrische aansluiting

Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer

hoeft derhalve niet op een geaard stopcontact aangesloten te

worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.

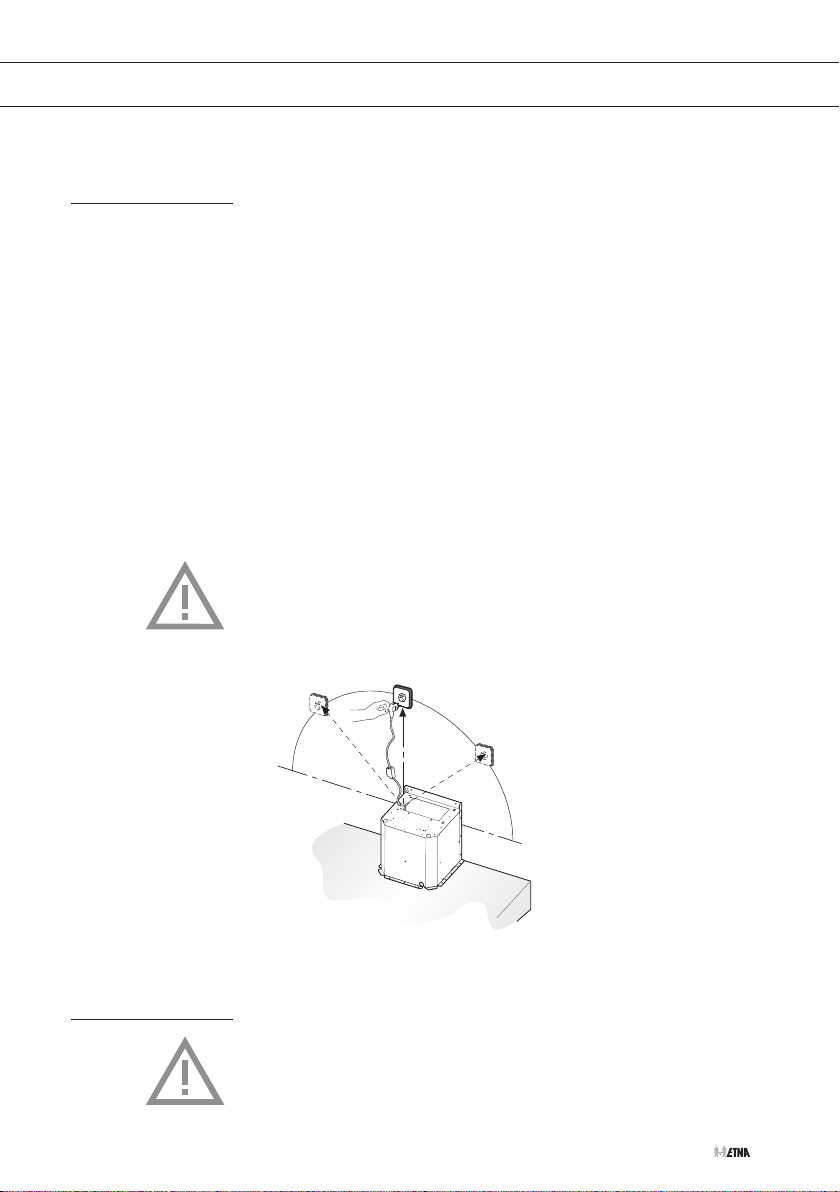

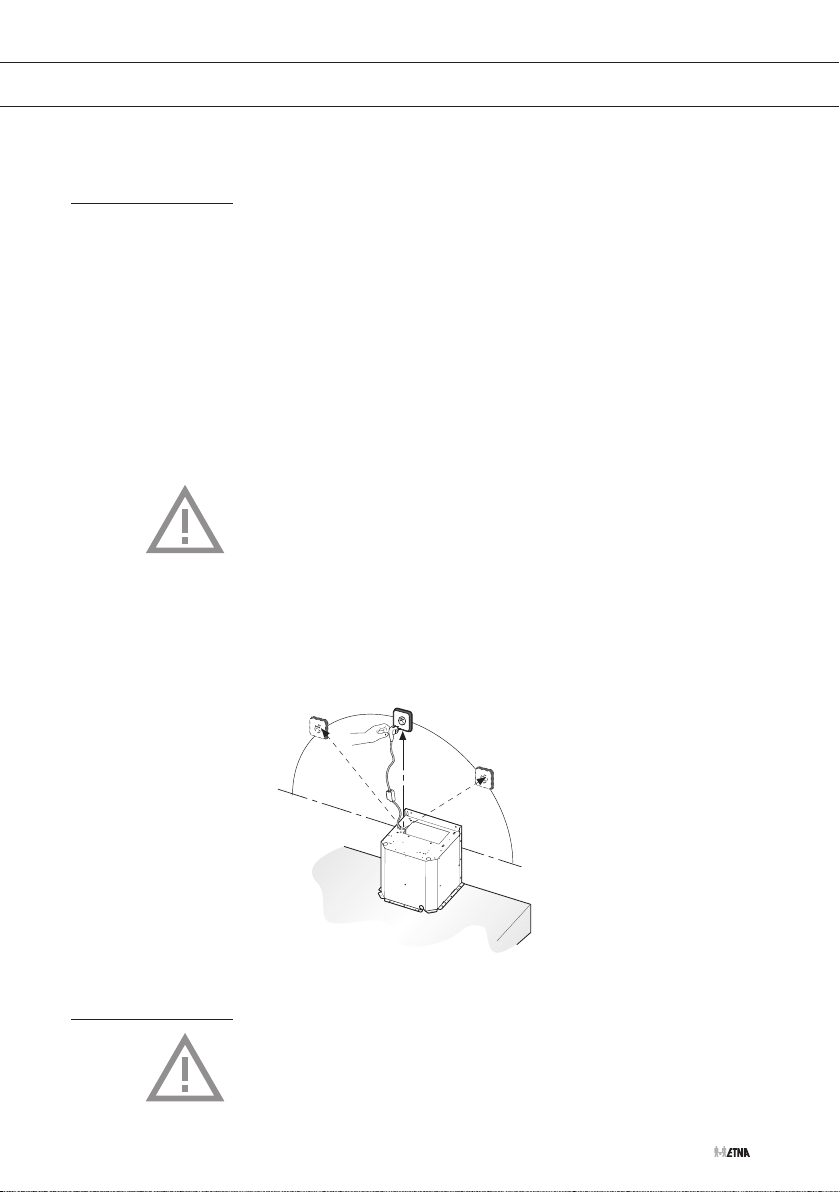

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul

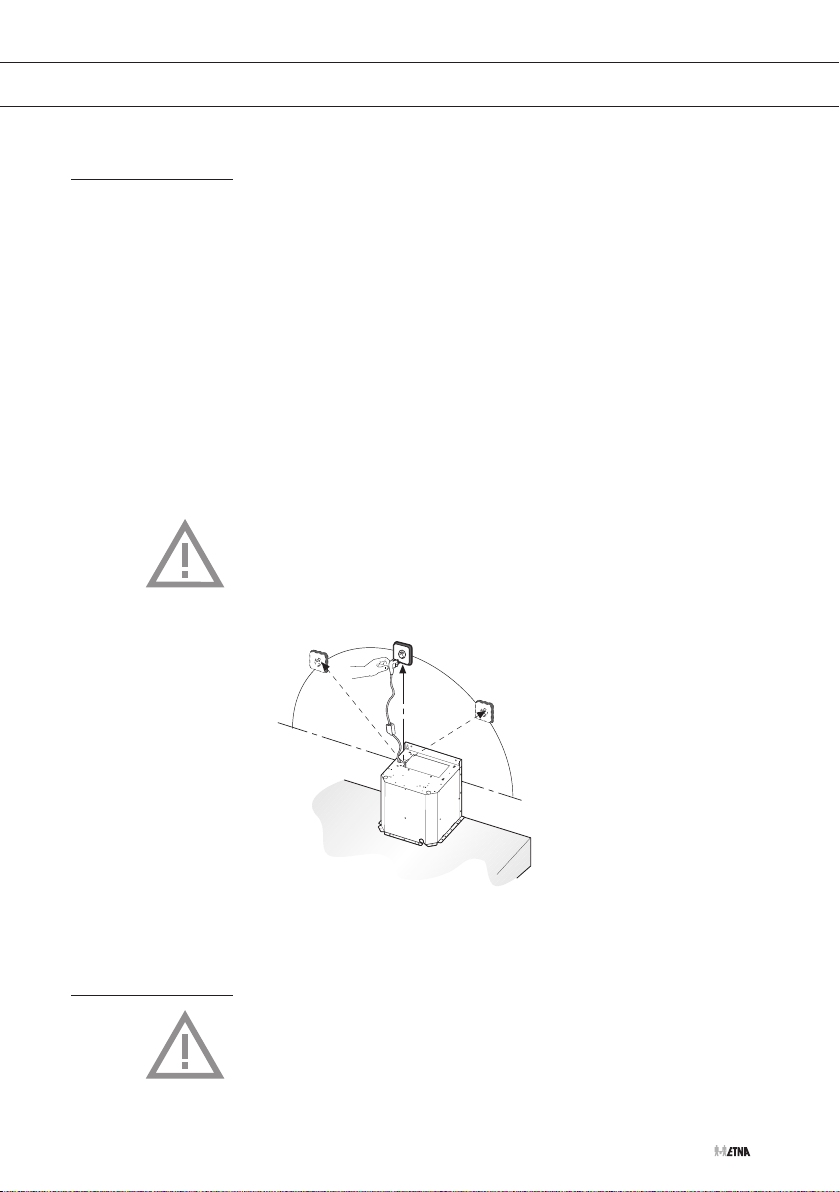

Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.

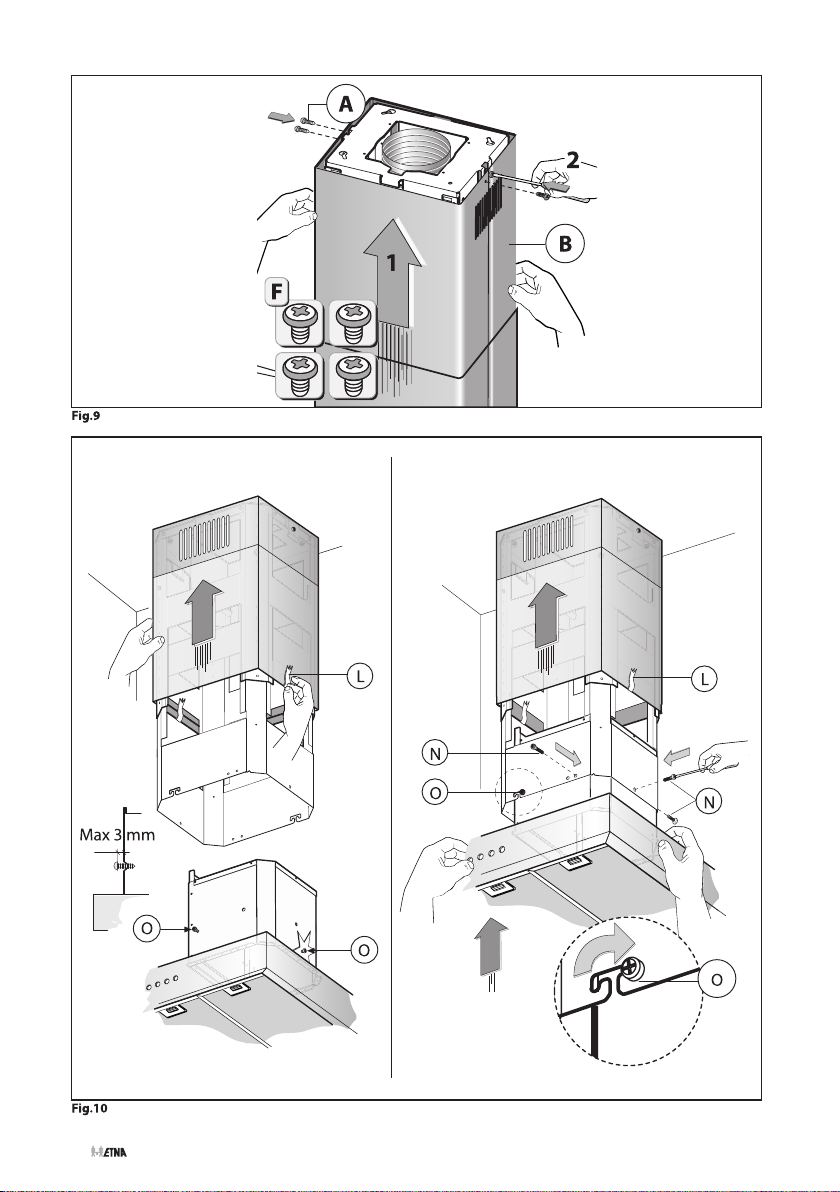

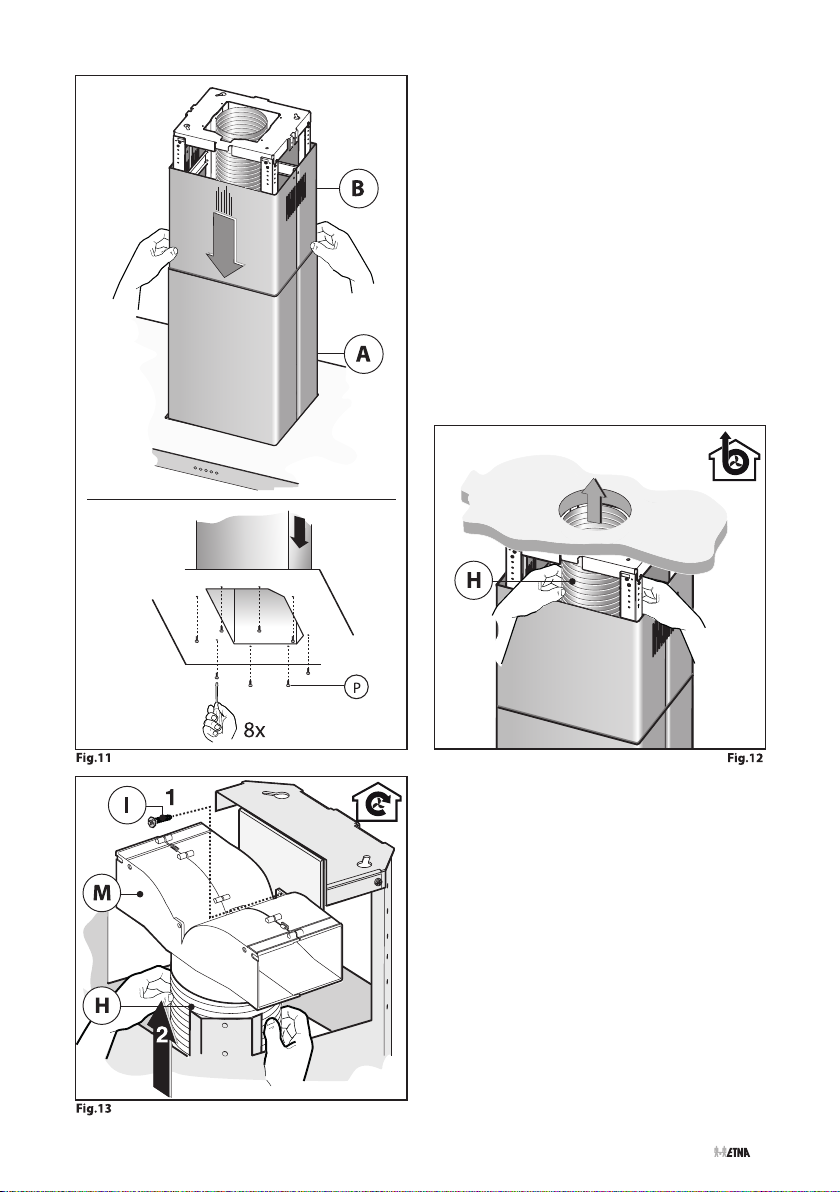

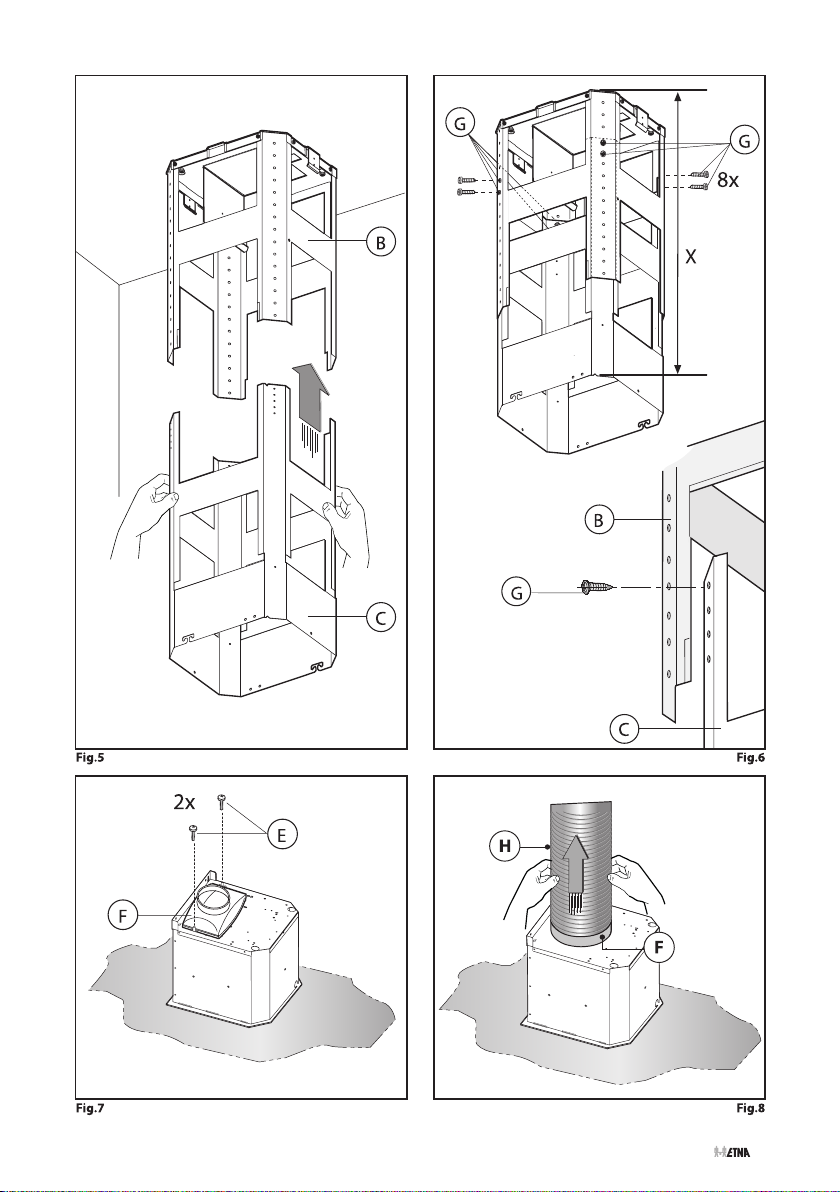

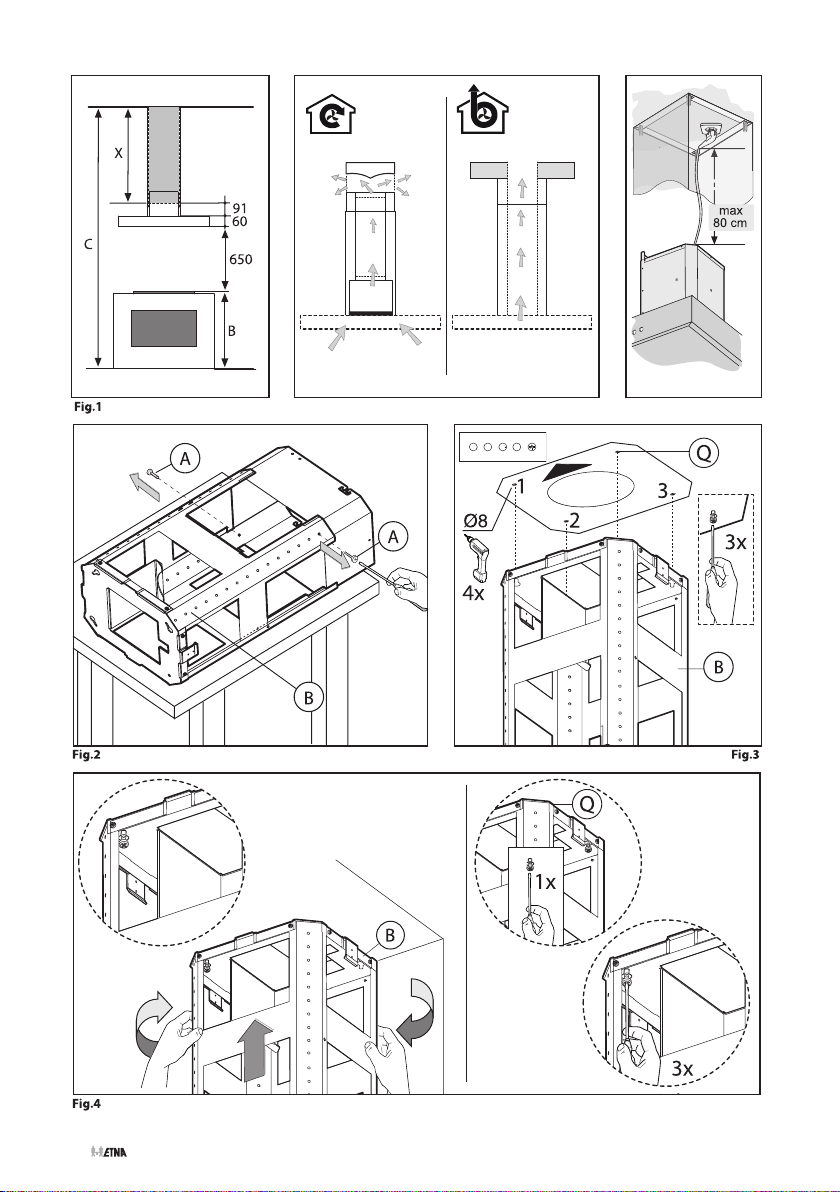

Montage van de schouwkap

De laatste pagina’s van deze gebruiksaanwijzing tonen de stappen

voor de montage van de schouwkap.

NL 11

BIJLAGE

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;

• polyethyleenfolie (PE);

• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de

overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, terug gewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

NL 12

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

CONTENU

Votre hotte cheminée

Sécurité

Utilisation

Entretien

Installation

Description 4
Introduction 4

Recommandations 5
Système d’évacuation 5

Commande 6

Nettoyage 7
Filtres à graisse 8
Filtres à odeur 8
Éclairage 9

Généralités 10
Connexion électrique 11
Montage de la hotte cheminée 11

Annexe

Installation

Mise au rebut de l’appareil et de l’emballage 12

Montage de la hotte cheminée 14

FR 3

VOTRE HOTTE CHEMINÉE

01 23

Description

A Touche marche/arrêt
B Ventilateur position 1
C Ventilateur position 2
D Ventilateur position 3
E Éclairage

Introduction

Ce manuel est un aperçu des possibilités offertes par cet appareil.
Il vous fournira des renseignements précieux sur le plan de la sécurité.

DC EBA

FR 4

Conservez le mode d’emploi et les directives d’installation. Ainsi, un

éventuel prochain usager de l’appareil pourra en profiter.

Vous pouvez trouver la version la plus récente de le mode d’emploi sur

notre site Web.

SÉCURITÉ

Avant l’utilisation, lisez les instructions de

sécurité séparées.

Système d’évacuation

En fonction du modèle, la hotte aspirante peut être raccordée de

deux manières :

1. Version canal d’évacuation. Les vapeurs

2. Version recyclage. Les particules de

Attention ! Le filtre à odeur actif doit être

commandé séparément.

de cuisson aspirées et filtrées sont
évacuées vers l’extérieur via la partie de la
hotte. C’est la meilleure manière !

graisse et les odeurs contenues dans
les vapeurs de cuisson sont filtrées. L’air
aspiré n’est pas évacué, mais renvoyé
dans la cuisine. Il convient de placer un
filtre à odeur actif dans la hotte.

FR 5

UTILISATION

01 23

Commande

A

Activation et désactivation du ventilateur

Appuyez sur la touche de vitesse 1, 2 ou 3.

La hotte aspirante est activée en fonction de la position sélectionnée.

Appuyez sur la touche de désactivation 0.

Le ventilateur est désactivé.

Activation et désactivation de l’éclairage

Appuyez sur la touche d’éclairage A.

L’éclairage s’allume.

Appuyez de nouveau sur la touche A.
L’éclairage s’éteint.

FR 6

ENTRETIEN

Nettoyage

Attention! Avant toute opération de nettoyage ou d’entretien,
débrancher la hotte du circuit électrique en enlevant la prise ou en
coupant l’interrupteur général de l’habitation.
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au
moins à la même fréquence que pour l’entretien des filtres à graisse).
Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser

d’alcool!

Attention! Il y a risque d’incendie si vous ne respectez pas les

instructions concernant le nettoyage de l’appareil et le remplacement
ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée
dans le cas d’un endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des consignes de sécurité
précédemment mentionnées.

Hotte

Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette
douce, puis rincer à l’eau claire. Ne pas utiliser de produits d’entretien
abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour
qu’elle conserve sa beauté.

Hottes à cheminée en acier inoxydable

Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des
produits abrasifs. Frotter la cheminée en acier inoxydable avec un
nettoyant pour acier inoxydable.

Filtres métalliques

Le filtre doit être nettoyé une fois par mois (ou lorsque le système
d’indication de saturation des filtres – si prévu sur le modèle possédé
– indique cette nécessité) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez
les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les produits d’entretien donnent
aux filtres en aluminium une couleur terne. Cela est tout à fait normal.

FR 7

ENTRETIEN

Filtres à graisse

Filtres à odeur

Elimination des filtres
Coupt ! Débrancher la fiche de prise de courant ou mettre

le disjoncteur en position d’interruption du courant. Inclinez
le panneau vers le bas. Appuyez sur la fermeture du filtre à
graisse et inclinez le filtre à graisse vers l’avant pour l’ôter.

Placer des filtres à odeur

Vous devez toujours utiliser les filtres à odeur lorsque la hotte n’est pas
raccordée à un conduit.

1. Dépose les filtres à graisse.

2. Fixez les filtres à odeurs dans le boîtier du moteur; positionnez les
languettes et enclenchez le cadre avec le filtre anti-odeur.

3. Réinstallez les filtres à graisse.

Le fonctionnement :

• Une hotte aspirante utilisée avec les filtres à odeur est plus
bruyante qu’une hotte à évacuation extérieure.

• Le fonctionnement du filtres à odeur est optimal à une vitesse de
moteur plus lente.

FR 8

Dépose des filtres à odeur

1. Déposez des filtres à graisse.

2. Appuyez sur le clip de montage sur le cadre de filtre, inclinez le
cadre vers le bas et retirez-le du boîtier du moteur.

Nettoyage de filtres à odeur

• Nettoyez les filtres à odeur tous les 3 mois. Le filtre doit être
remplacé après 2 ans au maximum ou s’il est endommagé.

• Les filtres à odeur actif régénérable est lavable à la main ou au lave­vaisselle à une température maximale de 65 °C. Le cycle de lavage
doit être effectué sans vaisselle et sans produit pour lave-vaisselle.

N’utilisez pas de produits nettoyants !

ENTRETIEN

Éclairage

• Ôtez tout excédent d’eau. Prenez soin de ne pas endommager les
filtres.

• Retirez les filtres à odeur du cadre de filtre.

• Faites sécher les filtres dans le four pendant 60 minutes à une
température maximale de 80 °C.

• Réinstallez les filtres à odeur dans le cadre de filtre.

Il est important que les filtres à odeur soient complètement secs

avant d’être remis en place.

Cette hotte est équipée d’un système d’éclairage. Ce système

d’éclairage doit être remplacé par un technicien agréé. N’essayez

pas de le remplacer vous-même.

La lampe intégrée à cet appareil ménager sert uniquement à

l’éclairer. Elle n’est pas faite pour éclairer la pièce d’une maison.

FR 9

INSTALLATION

Généralités

Le raccordement électrique de cet appareil doit être effectué par un
installateur agréé, qui connaît et applique les normes de sécurité en
vigueur. Cet appareil est conformément aux directives Européens.

Important:

• La distance entre le point le plus bas de la hotte aspirante et la
plaque de cuisson doit être d’au moins 65 cm. Sur les taques de
cuisson électriques, céramique ou à induction, cette distance doit
être d’au moins 55 cm.

• Si la hotte est raccordée à un conduit d’évacuation existant, aucun
autre appareil électroménager ne doit être raccordé au même
conduit (exemples : chauffe-eau, poêle).

• Ne pas oublier les règlements locaux en vigueur concernant
l’aération des appareils à gaz.

• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.

FR 10

• Avant de commencer à percer, assurez vous qu’il ne passe pas
de conduites à l’endroit choisi.

• Le tuyau de connexion a un diamètre de 120, 125 ou de 150 mm.
Il est conseillé d’utiliser aussi ces diamètres pour le tube
de connexion.

• Le matériel d’installation livré avec la hotte en question, est
approprié pour des murs en béton renforcé et en briques.
Certains types de murs demanderont des chevilles et des vis
spéciales.

INSTALLATION

Connexion

Connexion électrique

L’appareil est construit en classe II, pour cela aucun cable ne doit

être connecté avec la prise terre.

Il faut s’assurer que la tension du réseau correspond à la valeur indiquée
à la plaque signalétique de la hotte. La connection avec le réseau
électrique doit être éxécutée comme suit:
BRUN = Phase L
BLEU = Phase N

Cette hotte aspirante est équipée d’une fiche de raccordement. Installez
la hotte de manière à ce que la prise soit accessible.
Placez la prise murale de préférence hors de vue et derrière la gaine
décorative.

Attention:

Pour le branchement fixe, veillez à ce que le câble d’alimentation soit
muni d’un interrupteur omnipolaire avec une distance de contact d’au
moins 3 mm.

Montage de la hotte cheminée

Les dernières pages de ce mode d’emploi indiquent les étapes de

montage de la hotte cheminée.

FR 11

ANNEXE

Mise au rebut

Mise au rebut de l’appareil et de l’emballage

Cet appareil a été fabriqué avec des matériaux durables. Il doit être
mis au rebut de manière responsable à la fin de son cycle de service.
Les autorités de votre pays pourront vous fournir des informations à ce
sujet.

L’emballage de cet appareil est recyclable. Il peut être composé de :

• carton ;

• film polyéthylène (PE) ;

• de polystyrène exempt de CFC (mousse rigide PS).

Ces matériaux doivent être mis au rebut de manière responsable et

conforme aux dispositions gouvernementales.

Pour rappeler l’obligation de traiter séparément les appareils électro­ménagers, un symbole représentant un conteneur à ordures barré
d’une croix a été apposé sur le produit. Cela signifie qu’à l’issue de son
cycle de service, l’appareil ne peut être mis au rebut avec les déchets
ménagers classiques. Il doit être déposé dans un centre spécial de
collecte des déchets géré par l'état, ou chez un revendeur assurant ce
service.

FR 12

Le traitement distinct des appareils ménagers évite tout impact négatif
sur l'environnement et la santé publique. Il permet de récupérer les
matériaux qui les composent dans le but d’une économie importante en
termes d’énergie et de ressources.

Déclaration de conformité

Nous déclarons que nos produits répondent aux directives
européennes applicables, décisions et règlements et les exigences
énumérées dans les normes de référence.

INHALT

Ihre Haube

Sicherheit

Gebrauch

Pflege

Installation

Beschreibung 4
Einleitung 4

Worauf Sie achten müssen 5
Abluftsystem 5

Bedienung 6

Reinigen 7
Fettfilter 8
Geruchsfilter 8
Beleuchtung 9

Allgemein 10
Elektroanschluss 11
Montage der Haube 11

Anlagen

Installation

Entsorgung Gerät und Verpackung 12

Montage der Haube 14

DE 3

IHRE HAUBE

01 23

Beschreibung

Einleitung

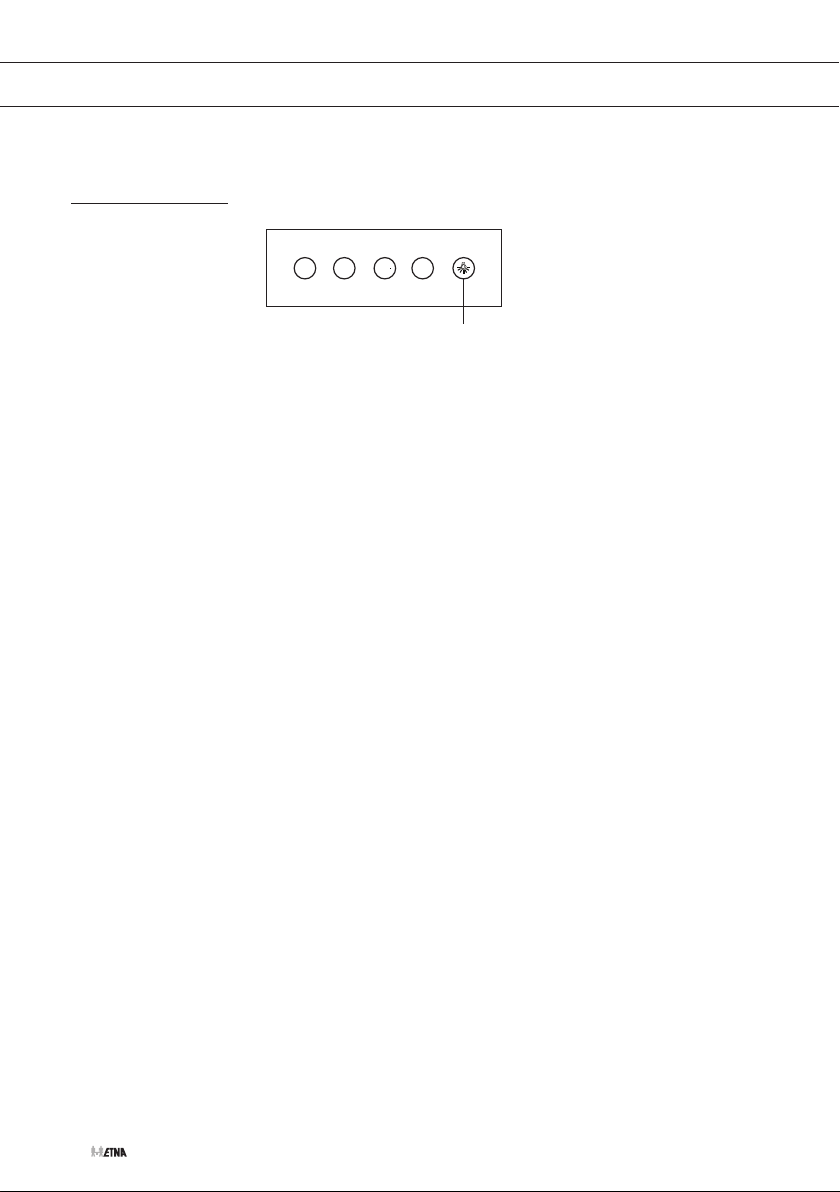

DC EBA

A Ein-/Ausschalter
B Ventilatorstufe 1
C Ventilatorstufe 2
D Ventilatorstufe 3
E Beleuchtung

DE 4

Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle
Möglichkeiten informiert, die dieses Gerät Ihnen bieten kann.
Sie können sich über Sicherheit und Pflege des Gerätes informieren.

Bewahren Sie diese Gebrauchsanweisung und die

Installationsanweisungen sorgfältig – einem eventuell folgenden

Benutzer des Gerätes kann dies von Nutzen sein.

Die neueste Version der Bedienungsanleitung finden Sie auf unserer
Website.

SICHERHEIT

Abluftsysteme

Lesen Sie vor dem Gebrauch zunächst die

separaten Sicherheitsanweisungen.

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene

Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem
Abluftkanal. Die angezogenen und
gefilterten Küchendämpfe werden nach
außen abgeführt. Dies ist die beste
Methode!

2. Als Rezirkulations-Dunstabzugshaube. Die
Fettteile der angezogenen Küchendämpfe
werden gefiltert. Die angesaugte Luft wird
nicht abgefüht, sondern wieder in die
Küche abgegeben. In diesem Fall müssen
Sie einen Geruchsfilter einsetzen.

Achtung! Sie müssen den Geruchsfilter

getrennt bestellen.

DE 5

GEBRAUCH

01 23

Bedienung

A

Ventilator ein- und ausschalten

Drücken Sie auf die Geschwindigkeitstasten 1, 2 oder 3

Die Abzugshaube wird auf die entsprechende Stufe geschaltet.

Drücken Sie auf die Ausschalttaste 0.

Der Ventilator wird ausgeschaltet.

Beleuchtung ein- und ausschalten

Drücken Sie auf die Beleuchtungstaste A

Die Beleuchtung wird eingeschaltet.

Drücken Sie erneut auf die Taste A.

Die Beleuchtung wird ausgeschaltet.

DE 6

PFLEGE

Reinigen

Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube
durch Ziehen des Netzsteckers oder Ausschalten der Sicherung
stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als
auch außen häufig gereinigt werden (etwa in denselben Intervallen,
wie die Wartung der Fettfilter). Keine Produkte verwenden, die
Scheuermittel enthalten. Keinen alkohol verwenden!

Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des
Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum
Brand führen. Diese Anweisungen sind unbedingt zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche Schäden
am Motor oder Brandschäden, die auf eine unsachgemäße Wartung
oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften
zurückzuführen sind.

Dunstabzugshaube

Die Dunstabzugshaube können Sie mit Seifenlauge und einem
weichen Tuch reinigen, danach mit klarem Wasser nachspülen.
Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack
der Dunstabzugshaube bleibt gut, wenn Sie ihn ab und zu mit Wachs
einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln
behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung
des Edelstahls putzen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das
Sättigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell
vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel
von Hand, oder in der Spülmaschine bei niedriger Temperatur
und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den
Öffnungen nach unten in den Geschirrspüler, so dass das Wasser
herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel
stumpf, das ist normal.

DE 7

PFLEGE

Fettfilter

Geruchsfilter

Fettfilter entfernen

Netzspannung ausschalten! Den Stecker aus der Wandsteck-dose
ziehen oder den Schalter im Sicherungskasten auf Null stellen. Das
Fettfilter nach vorne ziehen und dann von vorne nach unten kippen.

Geruchsfilter platzieren

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist,
müssen Geruchsfilter verwendet werden.

1. Entfernen Sie die Fettfilter.

2. Bringen Sie die Geruchsfilter im Motorgehäuse an; Positionieren Sie
die Laschen und rasten Sie den Halter mit dem Geruchsfilter ein.

3. Setzen Sie die Fettfilter wieder ein.

Funktionsweise:

• Wenn die Abzugshaube mit Geruchsfilter benutzt wird, wird ein
lauteres Betriebsgeräusch verursacht als beim Betrieb mit einer
Entlüftung nach außen.

• Geruchsfilter arbeiten nur bei niedrigeren Drehzahlen optimal.

DE 8

Geruchsfilter entfernen

1. Entfernen Sie die Fettfilter.

2. Drücken Sie den Befestigungsclip auf den Halter, kippen Sie den
Halter nach unten und entfernen Sie ihn vom Motorgehäuse.

Reinigung der Geruchsfilter

• Reinigen Sie die Geruchsfilter alle 3 Monate. Die Geruchsfilter
müssen spätestens nach 2 Jahren oder nach Beschädigung
ausgetauscht werden.

• Die regenerierbare Aktivgeruchsfilter müssen per Hand mit klarem
Wasser oder im Geschirrspüler bei einer Höchsttemperatur von
65 °C gereinigt werden. Bei Reinigung im Geschirrspüler dürfen
sich keine Teller, Geschirr, Tassen usw. im Spüler befinden. Keine

PFLEGE

Beleuchtung

Reinigungsmittel verwenden!

• Entfernen Sie überschüssiges Wasser, ohne die Filter zu beschädigen.

• Entfernen Sie die Filter vom Halter.

• Lassen Sie den Filter im Backofen mindestens 60 Minuten bei einer
Höchsttemperatur von 80 °C trocknen.

• Setzen Sie die Geruchsfilter nach dem Trocknen wieder in die
Halter.

• Es ist wichtig, dass die Geruchsfilter vollständig trocken sind,

bevor sie wieder eingesetzt werden.

Diese Haube ist mit einem Lichtsystem ausgestattet. Dieses

Lichtsystem muss von einem autorisierten Techniker ersetzt

werden. Versuchen Sie nicht, es selbst zu ersetzen.

Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung

dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung

im Haushalt geeignet.

DE 9

INSTALLATION

Allgemein

Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen
anerkannten Installateur geschehen, der die Sicherheitsvorschriften
gut kennt und anwendet. Dieses Gerät entspricht den europäischen
Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der
Dunstabzugshaube und einem Gaskochfeld muss mindestens
65 cm betragen. Bei einer elektrischen Kochplatte, einer
Induktionskochplatte oder einem Keramikfeld muss dieser
Abstand mindestens 55 cm sein.

• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal
angeschlossen wird, dürfen auf diesem keine anderen Geräte
angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.

• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von
Gasgeräte.

• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so
besser ist die Wirkung der Dunstabzugshaube.

DE 10

• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer
keine Installationsleitung(en) vorhanden ist/sind.

• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von
120, 125 oder 150 mm. Es empfiehlt sich, das Abluftrohr auch mit
diesem Durchmesser auszuführen.

• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist
für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypen
sind spezielle Dübel und Schrauben erforderlich.

INSTALLATION

Anschluss

Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der

Leitungen geerdet werden.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem
auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an
das Stromnetz ist folgendermassen durchzuführen:
BRAUN = Phase L
BLAU = Phase N

Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren

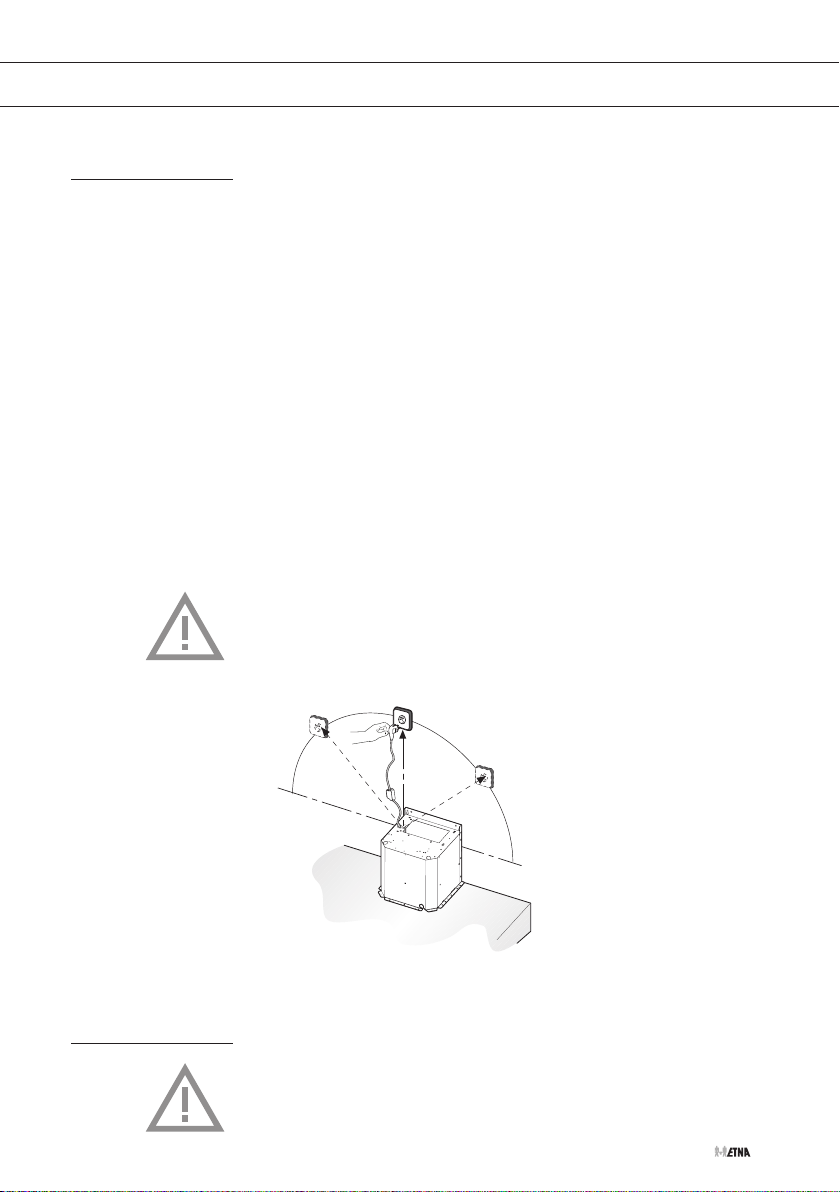

Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.
Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte
dafür, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem
Kontaktabstand von mindestens
3 mm angebracht wird.

Montage der Haube

Die letzten Seiten dieser Bedienungsanleitung zeigen die Schritte

zur Montage der Haube.

DE 11

ANHANG

Entsorgung

Entsorgung von Gerät und Verpackung

Dieses Gerät wurde unter der Verwendung umweltfreundlicher
Materialien hergestellt. Nach Ablauf seiner Nutzungsdauer muss
es verantwortungsbewusst entsorgt werden. Hierzu erhalten Sie
Informationen bei den zuständigen Behörden.

Die Verpackung des Gerätes kann recycelt werden. Verwendet können
sein:

• Pappe;

• Polyethylenfolie (PE);

• CFRP-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen

Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte
getrennt zu beseitigen, ist das Produkt mit einer durchgestrichenen
Mülltonne gekennzeichnet. Dies bedeutet, dass das Produkt am Ende
seiner Nutzungszeit nicht zusammen mit dem Hausabfall beseitigt
werden darf. Stattdessen muss es zur Entsorgung bei einer von den
städtischen Behörden eingerichteten Sammelstelle oder zu einem
Fachhändler, der einen Rücknahmeservice anbietet, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche
negative Auswirkungen auf die Umwelt und die menschliche
Gesundheit, die eine nicht vorschriftsmäßige Entsorgung zur Folge hat.
Außerdem wird die Wiederverwertung der Materialien ermöglicht, aus
denen das Gerät besteht, was wiederum eine bedeutende Einsparung
an Energie und Ressourcen mit sich bringt.

DE 12

Konformitätsvermutung

Wir erklären dass unsere Produkte den geltenden Europäischen
Richtlinien, Entscheidungen und Verordnungen und den Anforderungen
der genannten Normen erfüllen verwiesen.

CONTENT

Your canopy hood

Safety

Use

Maintenance

Installation

Description 4
Introduction 4

Precautions you must take 5
Extraction systems 6

Controls 7

Cleaning 8
Grease filters 9
Odor filters 9
Lighting 10

General 10
Electrical connection 11
Mounting the canopy hood 11

Appendice

Installation

Disposal of appliance and packaging 12

Mounting the canopy hood 14

EN 3

YOUR CANOPY HOOD

01 23

Description

A Switch on/off
B Fan position 1
C Fan position 2
D Fan position 3
E Lighting

Introduction

When you have read these instructions for use, you will quickly be
aware of all the facilities the appliance can offer you. You can read
about safety and how you should look after the appliance.

DC EBA

EN 4

Keep the instructions for use and the installation instructions.

Any later user of this appliance could benefit from them.

You can find the most recent version of the instructions for use on our

website.

SAFETY

Extraction systems

Please read the separate safety instructions

prior to use.

Depending on the type, the cooker hoods can be connected in one

of two ways:

1. To a duct. To a duct, the cooking vapours
extracted by suction are carried outside,
once the grease particles have been
filtered. This is the best method.

2. Recirculation hood. As a recirculation
hood, the grease particles and the smell
in the extracted vapours are filtered.
The air that has been sucked in is not
carried outside but recirculates in the
kitchen. In this case you must have an
odor filter fitted.

Attention! The odor filter needs to be

ordered separately.

EN 5

USE

01 23

Controls

A

Switch fan on/off.

Press the speed button 1, 2 or 3

The extractor hood switches on in the corresponding position.

Press the off button (0).

The fan will switch off.

Switch lighting on/off.

Press the lighting button (A).

The lighting comes on.

Press the A button again.

The lighting goes off.

EN 6

MAINTENANCE

Cleaning

Attention! Before performing any maintenance operation, isolate the
hood from the electrical supply by switching off at the connector and
removing the connector fuse. Or if the appliance has been connected
through a plug and socket, then the plug must be removed from the
socket.

The cooker hood should be cleaned regularly (at least with the same
frequency with which you carry out maintenance of the fat filters)
internally and externally. Do not use abrasive products. Do not use

alcohol!

Attention! Failure to carry out the basic cleaning recommendations of

the cooker hood and replacement of the filters may cause fire risks.
Therefore, we recommend oserving these instructions.
The manufacturer declines all responsibility for any damage to the
motor or any fire damage linked to inappropriate maintenance or failure
to observe the above safety recommendations.

Cooker hood

Clean the cooker hood with soapy water and a soft cloth. Then wipe
with clean water to rinse. Do not use aggressive cleaning agents such
as soda. The cooker hood paintwork will stay looking nice if you wax it
occasionally.

Stainless steel canopy hoods

Do not use any sort of scourer. Treat with a stainless steel care product
and polish with the structure of the stainless steel.

Metal grease filters

These must be cleaned once a month (or when the filter saturation
indication system – if envisaged on the model in possession – indicates
this necessity) using non aggressive detergents, either by hand or in
the dishwasher, which must be set to a low temperature and a short
cycle. The openings must be placed downwards to let the water run
out of the filters. The cleaning agents will make the aluminium filter turn
dull, this is normal.

EN 7

MAINTENANCE

Grease filters

Odor filters

Removing the grease filters

Switch off the electricity! Remove the plug from the socket or switch
the electricity off at the mains. Pull the grease filter towards you and tilt
it downwards at the front.

Installing odor filters

Odor filters must always be used if the cooker hood is not ducted.

1. Remove the grease filters.

2. Attach the odor filters in the motor housing; position the tabs and
attach the holder with the odor filter.

3. Replace the grease filters.

The functioning:

• More noise is produced when odor filters are used than when the
cooker hood is used with an exhaust vent.

• Odor filters function optimally at a lower motor speed.

EN 8

Removing the odor filters

1. Remove the grease filters.

2. Push the mounting clip on the holder, tilt the holder down and
remove it from the motor housing.

Cleaning the odor filters

• Clean the odor filters every 3 months. After up to 2 years (or if the
filtres are damaged), the filters will need to be replaced.

• The regenerable active odor filters can be washed by hand or in
the dishwasher at a maximum temperature of 65 °C. The washing
cycle must be done without other dishes and without dishwasher
detergent. Do not use any cleaning agents!

MAINTENANCE

Lighting

• Remove excess water. Be careful to avoid damaging the filter.

• Remove the odor filters from the holders.

• Place the filters in the oven to dry for at least 60 minutes at a
maximum temperature of 80 °C.

• After drying, put the odor filters back into the holders.

It is important that the odor filters are properly dried before

replacing them.

This hood is fitted with a light system. This light system has to be

replaced by an authorized technician. Do not attempt to replace it

by yourself.

The lamp in this household appliance is only suitable for

illumination of this appliance. The lamp is not suitable for

household room illumination.

EN 9

INSTALLATION

General

This appliance should be connected to the power supply by a
recognized fitter who is familiar with, and works according to the
correct safety regulations. This appliance meets the European
requirements.

Important that you know:

• The minimum distance between the supporting surface for the
cooking vessels on the gashob and the lowest part of the range
hood must be not less than 65 cm. For use with an electric, ceramic
or induction hob, this distance must be at least 55 cm.

• If the cooker hood is to be fitted to an existing duct no other
appliances, such as a geyser or heater, may be connected to that
same duct.

• Consider local regulations with respect to the ventilation of gas
appliances.

• The shorter the duct, and the fewer the bends in it, the better the
cooker hood will work.

EN 10

• Before you start drilling check that there are no installation cables
present.

• The connecting pipe for the cooker hood has a diameter of 120,
125 or 150 mm. It is best also to use a flue pipe of the same
diameter.

• The installation material supplied with this range hood is designed
for fixing to reinforced concrete or masonry walls. For some types
of walls you may need special plugs and screws.

INSTALLATION

Connection

Electric connection

The appliance has been manufactured as a class II, therefore no earth
cable is necessary.

Make sure the supply voltage ratings correspond with those stated on
the appliance data plate. The connection to the mains is carried out as
follows:
BROWN = phase L
BLUE = phase N

This canopy hood has been provided with a power plug. When installing
the hood, make sure that this plug remains accessible. We recommend
installing the wall socket out of view, behind the chimney cover.

Attention:

If you want to make a fixed connection, ensure that a multi-pole switch
with a distance between contacts of 3 mm is installed in the supply
cable.

Mounting the canopy hood

The last pages of this manual show the steps for mounting the

canopy hood.

EN 11

APPENDIX

Disposal

Disposal of appliance and packaging

This appliance was manufactured using sustainable materials. It
must be disposed of responsibly at the end of its life cycle. The local
authorities can provide you with the relevant information.

The packaging of this appliance is recyclable. It may have been made
from:

• cardboard;

• polythene film (PE);

• CFRP-free polystyrene (PS hard foam).

You need to dispose of these materials responsibly in accordance with

official regulations.

To draw attention to the fact that the segregated processing of
household electrical appliances is compulsory, this appliance carries
the symbol of a crossed-out dustbin. This means that you may not
dispose of the appliance as household refuse at the end of its useful
life. Instead, it should be taken to a special segregated refuse collection
centre run by the local authority or to a dealer providing this service.

Segregated processing of household appliances prevents any negative
impact on the environment and public health that might otherwise
arise. It allows the recovery of the materials used to manufacture
this appliance, thus generating considerable savings in terms of raw
materials and energy.

EN 12

Declaration of conformity

We declare that our products meet the applicable European Directives,
Decisions and Regulations and the requirements listed in the standards
referenced.

EN 13

0123

INSTALLATIE - INSTALLATION

14

INSTALLATIE - INSTALLATION

15

INSTALLATIE - INSTALLATION

16

INSTALLATIE - INSTALLATION

17

INSTALLATIE - INSTALLATION

18

19

www.etna.nl

www.etna.be

*809971*

809971

809971 / VER 2 / 08-07-2021
