eTiger SAC-03 User manual

SAC-03

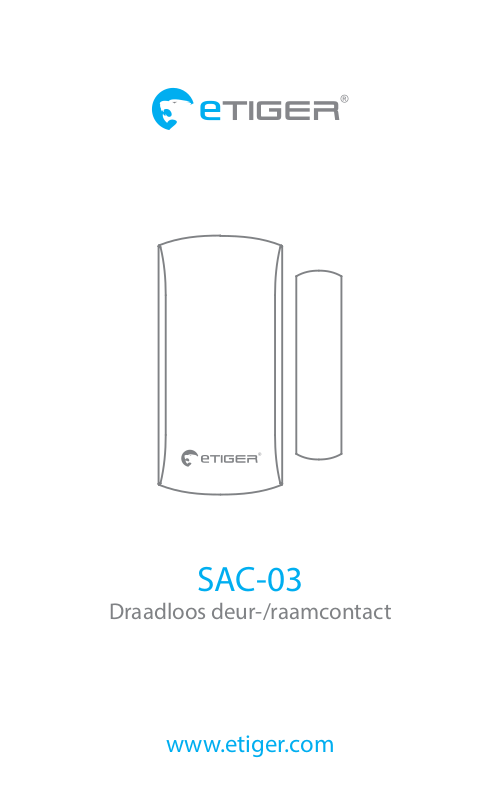

Draadloos deur-/raamcontact
www.etiger.com
Inhoud van de verpakking
1 x deur-/raamcontact 1 x gebruikershandleiding
Magneet
Aan de foto’s, afbeeldingen en tekst kunnen geen rechten worden ontleend. eTIGER en het eTIGER-logo zijn geregistreerde handelsmerken en het eigendom van eTIGER. Copyright © 2016 eTIGER. Alle rechten voorbehouden.
Installatie
- Open de behuizing en verwijder de beschermstrip
om de batterijen te activeren.
- Monteer de sensor op de deur en monteer de
magneet op de deurlijst.
- Plaats de magneet max. 1 cm van de zender
vandaan en bevestig de zender en de magneet met dubbelzijdige tape of schroeven.
- Plaats de sensor niet in ruimtes met veel metalen
of elektrische bedrading, zoals een oven of installatieruimte.
De detector in het alarmsysteem registreren
Schakel de verbindingsmodus in via het bedieningspaneel. Scheid de detectormagneet van de zender. Het bedieningspaneel geeft één piepje af: de detector is geregistreerd. Als u twee piepjes hoort, dan was de detector al verbonden.
Om te controleren of de registratie is voltooid, schakelt u het systeem in en scheidt u de magneet nogmaals van de zender door de deur of het raam te openen waarop de magneet is aangebracht. Als de sirene afgaat, dan is de registratie goed uitgevoerd.
Indeling van printplaat
Schakelaar voor onbev-
oegd openen
Jumpers voor zone-
instelling
Schakelaar voor onbevoegd openen: Wanneer het alarmsysteem is ingeschakeld, dan activeert de schakelaar voor onbevoegd openen het alarm wanneer de behuizing wordt geopend.
Jumpers voor zone-instelling: Met de jumpers kunt u de detector aan een bepaalde zone toewijzen. Zie de gebruikershandleiding van het alarmsysteem voor meer informatie over het instellen van zones.
Specicaties
Voeding
DC 1.5V (AA LR6 batterij x1)
Statische stroom
≤30 uA
Alarmstroom
≤40 mA
Bereik
≤ 80 m (in een open gebied)
Radiofrequentie
433MHz (±75KHz)
Materiaal van behuizing
ABS kunststof
Gebruiksvoorwaarden
Temperatuur:
-10°C ~ +55°C Relatieve luchtvochtigheid: ≤80% (niet condenserend)
Zenderafmetingen
71 x 34 x 17.5 mm
Magneetafmetingen
51 x 12 x 13.5 mm
Betekenis van LED-lampje
Knippert één keer
De deur of het raam is open en de zender stuurt een signaal naar het bedieningspaneel.
Normen
Dit product is voorzien van het afvalscheidingssymbool voor elektrische en elektronische apparatuur (WEEE-logo). Dit betekent dat dit product moet worden verwijderd vol­gens de Europese richtlijn 2002/96/EG. Zo kan het worden gerecycled of worden gedemonteerd om de schadelijke ge­volgen voor het milieu zoveel mogelijk te beperken. Neem voor meer informatie contact op met uw gemeente. Elektro­nische producten die niet gescheiden worden verwijderd zijn schadelijk voor het milieu en de gezondheid omdat ze gevaarlijke stoen bevatten.
Conform de Europese regelgeving. Dit product voldoet aan de minimum vereisten en andere bepalingen van de Richtlijn 1999/5/EC (R&TTE).
Dit product is ontworpen en vervaardigd volgens de richtlijn 2002/95/EG van het Europees Parlement en de Raad ten aanzien van het gebruik van bepaalde gevaarlijke stoen in elektrische en elektronische apparatuur (RoHS-richtlijn ­RoHS). Er wordt vanuit gegaan dat het product voldoet aan de maximum concentratievoorschriften die zijn vastgesteld door het Europese technische aanpassingscomité (TAC).
Gemaakt in China.
SAC-03–UM-NL20161123-1.10-W
