eTIGER S3b Sim Secual, S3b Sim Vid Secual Quick Start-up

S3b Sim Secual / S3b Sim Vid Secual

GSM Alarm System

www.etiger.com

EN

Features

- GSM frequency: 850 / 900 / 1800 / 1900 MHz

- Supports up to 10 remote controls, 50 wireless accessories and 50 RFID tags

- Can store up to 5 phone numbers, 5 SMS numbers

- Radio-frequency security of the accessories: more than one million code combinations

- Arm / disarm the system by SMS, phone call, or App (on iOS or Android)

- Can be disarmed by RFID tag

- Built-in siren (100dB) and call function from the panel

- SMS alerts for power failure, power recovery and low battery

- Audio surveillance of the site from distance

- 2 x 800 mAh lithium batteries included (8h battery life in standby mode)

Specications

Product name

S3b Sim Secual

SKU

S3b-S

Control panel power supply

Input: AC 110-240V / 50-60 Hz
Output: DC 12V / 800 mA

GSM operating frequency

850 / 900 / 1800 / 1900 mHz

Radio-frequency

433 MHz (±75 KHz)

Standby current

110 mA

Box Content

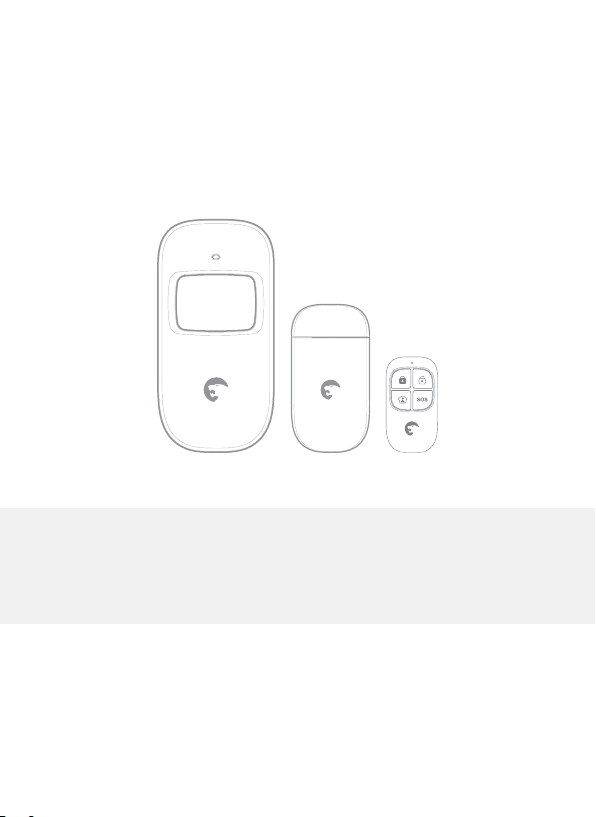

S3b Control Panel x1
Motion Detectors x2
Door / Window Contacts x2
Remote Controls x2
RFID Tags x2

Alarm current

340 mA

Backup batteries

Lithium batteries: 3.7 V / 800 mAh x 2 (BL-5B)

Internal siren

100 dB

Housing material

ABS plastic

Operating conditions

Temperature: -10°C~55°C
Humidity: ≤ 80% (non-condensing)

Control panel dimensions (L x W x H)

188 x 132 x 26 mm

AC Adaptor x1
Documentation x1

S3b Sim Vid Secual

+ IP Camera x 1 (with AC Adaptor and manual)

Quick Start-up

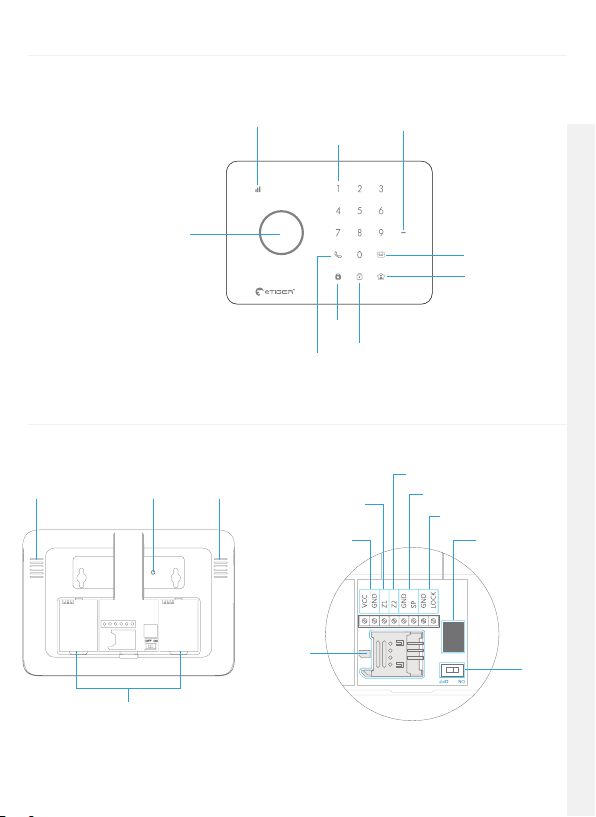

Control Panel Layout (Front)

Quick start-up Control Panel Operations SMS Operations

Searching GSM network: Blinks once every second

GSM signal is normal: Blinks once every two seconds

Play Voice Memo

GSM Signal Indicator

RFID player /

Control Panel Layout (Back)

Tamper switch

LoudspeakerMIC

SIM card Slot

Touch Keypad

Arm

Call

Wired sensors

(24h zone)

Output for

wired sensors

Disarm

Status Indicator

Wired sensors
(Normal zone)

Wired siren 500mA

Electronic lock

Adapter interface

Record Voice Memo /

Connecon Buon

Stay Arm (Home Mode)

Power

On/O

Accessories Safety and Troubleshooting

Baery compartment

4

Connect your System

Open the battery case at the back of the control panel and insert a SIM card in the control
panel.

Important

Before using the S3b Sim Secual, you need to purchase a SIM card that works on the GSM
network with 850 / 900 / 1800 / 1900 MHz frequency. We recommend you to subscribe to a
plan with unlimited texts and one hour of voice. For more information, please contact your
local reseller.

Important

Make sure the SIM card does not require any PIN code. For more information, please contact
your local reseller.

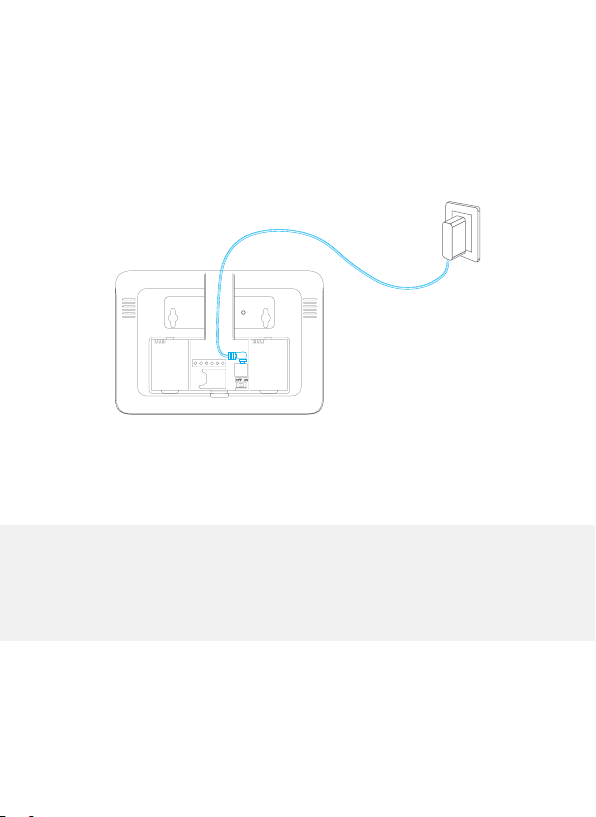

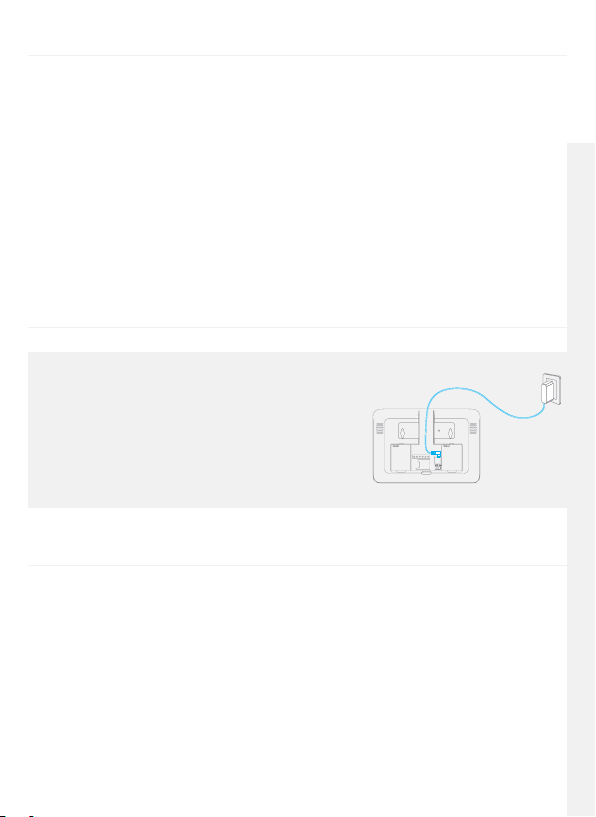

Turn your System On

1. Plug the AC adaptor to an AC socket.

2. Plug the output connector of the AC adaptor into the

adaptor interface in the battery compartment at the
back of the control panel.

3. Turn the power switch to "ON" (in the battery

compartment at the back of the control panel).

Quick start-up Control Panel Operations SMS Operations

Accessories Safety and Troubleshooting

Mount the Control Panel

Before mounting the control panel on the wall, make sure the reception of the GSM signal is
sucient.

Fix the wall-mounting bracket on the wall with screws. Wedge the panel on the bracket, make
sure they t well.

5

First Operations

Store a phone number

To interact with the control panel by SMS, by phone call and/or from the app, at least one phone
number for SMS notications must be stored in the control panel. Please refer to the instructions
page 13 of this manual.

Change the language

By default the language of the S3b control panel is set to English. If you wish to change the
system language, refer to the instructions page 18 of this manual. "System language" refers
to the language of the SMS you receive from the control panel.

Arm / Disarm the System

The alarm system can be armed or disarmed on the control panel, by SMS, by App and by phone
call.

On the control panel: Refer to the instructions on page 9 of this manual.

By SMS

To arm the system: Send “1” by SMS to the number of your system’s SIM card.
To disarm the system: Send “0” by SMS to the number of your system’s SIM card.

By RFID tag (disarm only): Swipe the RFID tag in front of the RFID reader of the control panel.

To start receiving SMS notications when the system is disarmed by RFID tag, you must store an
SMS number as explained on page 13 of this manual. If you have stored several SMS numbers,
only the rst number stored will receive SMS notications when the system is disarmed by RFID tag.

By app

In the app, click on “Arm” or “Disarm” to respectively arm or disarm the system.

The app is available for download on the App Store and Google Play (more information on etiger.com).

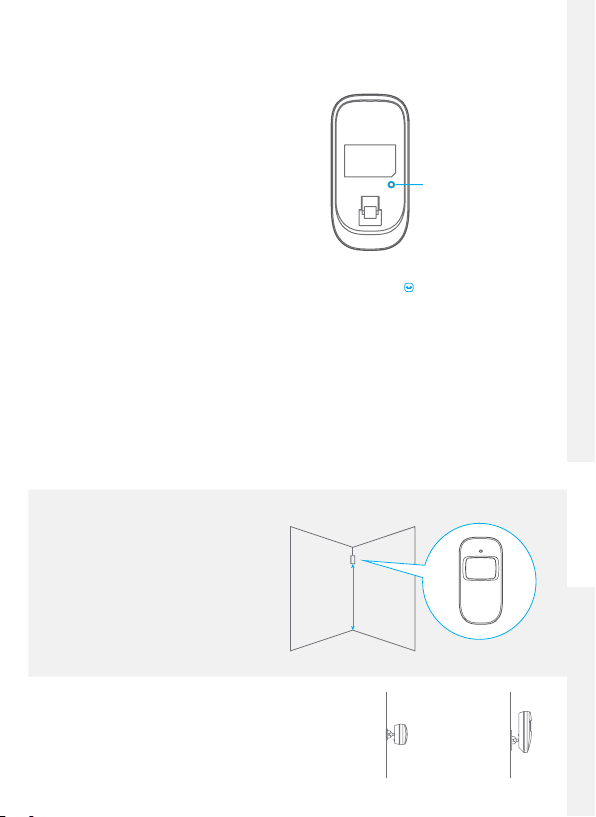

Register Wireless Accessories & RFID Tags

Quick start-up Control Panel Operations SMS Operations

Accessories Safety and Troubleshooting

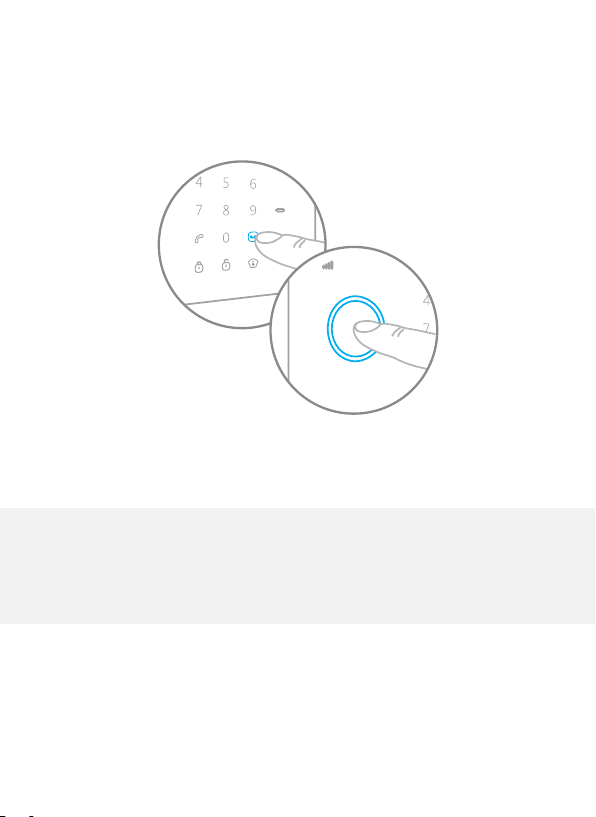

1. Type your password followed by the Connection button " " on the control panel to enter the

Connection Mode.

2. Trigger the accessory once within the next 15 seconds (for the RFID tag, swipe it in front of the

blue circle of the control panel). You hear one beep: the registration is successful.

Default password is 1234. To change the password, refer to instructions on page 18.

If the accessory has already been registered, the control panel will beep twice. The rst accessory
registered is assigned to zone 1, the second accessory registered is assigned to zone 2, etc. Zones
1 to 9 can be renamed. Zones 10 to 50 cannot be renamed (refer to the instructions on page 15
to learn how to rename zones).

6

Speed Dial

This function is only available when the system is disarmed.

Press the Call button “ ” on the control panel for 3 seconds: the panel auto-dials the rst stored
phone number. Press the Call button “

” to end the call.

Quick start-up Control Panel Operations SMS Operations

Hands-Free Phone Call from the Panel

This function is only available when the system is disarmed.

Type the phone number you wish to call and press the Call button “

”.

Record / Play a Voice Memo

Long press the Record Voice Memo button {
Memo Button blinks when a message has been recorded.

Touch the centrer of the circle on the control panel to listen to the voice memo. The LED in­dicator turns o when the voice memo is being played. Touch it again to replay the memo.

} to record a 10-second voice message. The Play Voice

Hard Reset

Turn the control panel on (if the control panel is already on, turn it o and turn it on again).
Press the tamper switch at the back of the control panel 5 times within 5 seconds after having
turned it on.

Settings will be restored to default values. Stored phone numbers and connected accessories
will be cleared.

Accessories Safety and Troubleshooting

7

Control Panel Operations

Arm the System

Press the Arm button " " on the control panel. The control panel beeps once: the system is
armed.

Note

If the Entry / Exit Delay is activated, only the Delay zone will be armed after the delay set (refer
to instructions on page 17 of this manual “Entry / Exit Delay”).

Quick start-up Control Panel Operations SMS Operations

Disarm the System

Type your password and press the Disarm button "
beeps twice: the system is disarmed.

" on the control panel. The control panel

Home Mode

Press the Stay button " " on the control panel. The control panel beeps twice: the system is
armed in Home Mode.

In Home Mode, all the sensors are armed except those assigned to the Home zone. Sensors
assigned to the Home Mode zone are disarmed: they cannot trigger an alarm.

For more information on zone setup, please refer to the instructions on page 29 of this
manual.

Accessories Safety and Troubleshooting

9

Control by Phone Call

Method 1

When an alarm has been triggered, the control panel dials the pre-stored phone numbers.
When you take the call, you can control the panel from distance according to the instructions
in the table below.

Method 2

1. Dial the telephone number of the SIM card in your control panel.

2. Enter your password followed by ”#”.*

3. Select the operations to control the panel (see instructions in the table below).

Note

The call will end automatically if you do not send any command within 30 seconds.

*Default password is 1234.

Table of commands for control by phone call

Command Function Comment

Press “1“ Arms the system -

Press “0“

Press “

Press “3“ Phone call with control panel -

Press “6“ Turns the siren o -

Press “9“ Turns the siren on -

Press “#“

- Disarms the system and turns the siren o

- Stops monitoring without hanging up

- Ends the phone call without hanging up

“ Audio monitoring -

- Disarms the system and turns the siren o

- Exits control by phone call

-

Hanging up also exits the
control by phone call.

Quick start-up Control Panel Operations SMS Operations

Accessories Safety and Troubleshooting

10

...

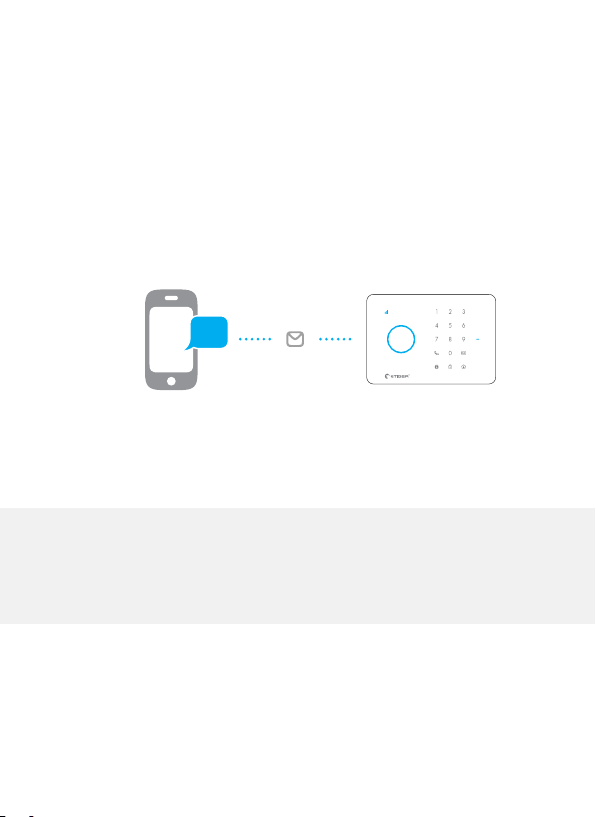

SMS Operations

SMS Operations

IMPORTANT: BEFORE USING FOR THE FIRST TIME

INSERT A SIM CARD IN THE CONTROL PANEL.
MAKE SURE THE SIM CARD DOES NOT REQUIRE ANY PIN CODE.

SAVE A PHONE NUMBER FOR SMS NOTIFICATIONS. Refer to instructions on the opposite page)

Only stored numbers can control and congure the system.

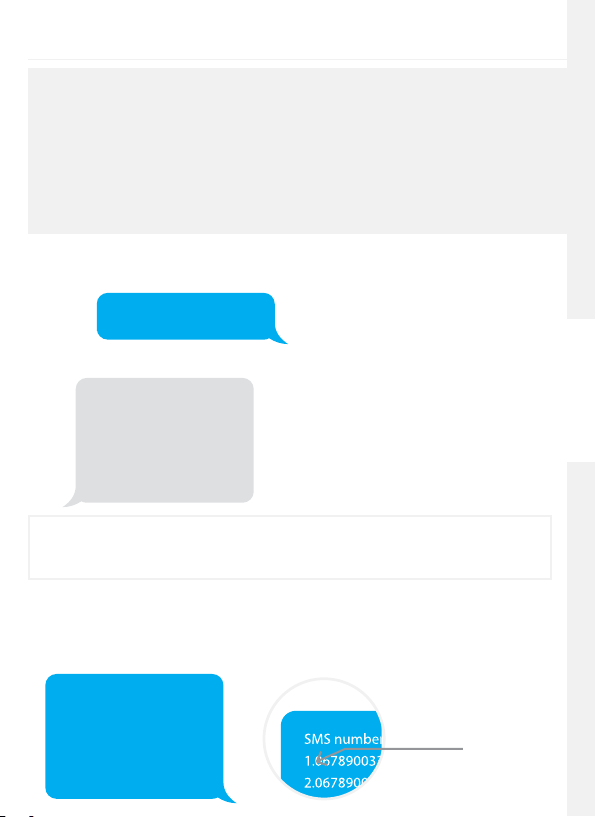

Each SMS operation dened in this user manual will be illustrated as follows.
You send:

Quick start-up Control Panel Operations SMS Operations

6

The control panel replies:

SMS numbers:

1.

2.

3.

4.

5.

The system is in English by default. To change the system language, refer to page 19
of this manual.

Important

When replying to the control panel by SMS, make sure no space follows punctuation marks

like "." or ":". For examples, to store SMS numbers, your SMS must be formatted as follows:

SMS numbers:

1.067890033

2.067890022

3.067890011

4.067890000

5.

The rst blue speech bubble is the SMS
command sent by the user.

The rst grey speech bubble is the reply sent
by the control panel.

The speech bubbles that follow are the
dialogue between the user and the control
panel (SMS sent by the user are in blue, SMS
sent by the control panel are in grey).

No space after "1."

Accessories Safety and Troubleshooting

12

Store Phone Numbers for SMS

notications

Send:

6

SMS numbers:

1.

2.

3.

4.

5.

Copy, paste, then edit
(case sensitive):

SMS numbers:

1.067890033

2.067890022

3.067890011

4.067890000

5.

Ok

Quick start-up Control Panel Operations SMS Operations

Accessories Safety and Troubleshooting

Note

The rst SMS number will receive SMS
notications when the system is disarmed
by RFID tag.

13

Disarm the System

Settings Enquiry

Quick start-up Control Panel Operations SMS Operations

Send:

0

System disarmed.

Arm the System

Send:

1

System armed.

Home Mode

Send:

2

Send:

00

System:Disarmed
AC power:on

Note

The values indicated hereinabove will
change after having set up the system.

Accessories Safety and Troubleshooting

System in home mode.

14

Store Phone Numbers

Rename Zones

Quick start-up Control Panel Operations SMS Operations

Send:

5

Phone numbers:

1.

2.

3.

4.

5.

Copy, paste, then edit
(case sensitive):

Phone numbers:

1.067890033

2.067890022

3.067890011

4.067890000

5.

Ok

Send "91~99". For example for zone 1, send:

91

Zones names:

1.

Copy, paste, then edit
(case sensitive):

Zones names:

1.Entrance door sensor

Ok

Note

Zones 1 to 9 can be renamed. The name of
the zone cannot consist of more than 30
Latin characters. Zones 10 to 50 cannot be
renamed.

Accessories Safety and Troubleshooting

15

SMS Alert for Accessory Low Battery

(available for two-way acessories such as
Motion Detectors)

For accessories assigned to zones that have
been renamed, an SMS will be sent under the
format “Zone number + zone name + Low BAT”.

Rename RFID Tag

Send:

10

Quick start-up Control Panel Operations SMS Operations

Zone 10 Bedroom PIR Low BAT

For accessories assigned to zones that have
not been renamed, an SMS will be sent
under the format “Zone number + Low BAT”.

Zone 10 Low BAT

SMS Alert for Accessory Tamper
Alarm

(available for two-way acessories such as
Motion Detectors)

For accessories assigned to zones that have
been renamed, an SMS will be sent under the
format “Zone number + zone name + Tamper”.

Zone 10 Bedroom PIR Tamper

For accessories assigned to zones that have
not been renamed, an SMS will be sent
under the format “Zone number + Tamper”.

Zone 10 Tamper

Rename RFID tags:

1.

2.

3.

4.

Copy, paste, then edit
(case sensitive):

Rename RFID tags:

1.Tom

2.Nurse

3.Nancy

4.David

Ok

Note

The rst SMS number will receive SMS
notications when the system is disarmed
by RFID tag.
If the RFID tag that disarms the system has
been renamed, the SMS notication will
be "Tag 01 Tag name Disarm". ("01" is the
number of the tag)
Other tags will be attributed a number
based on the order of registration to the
control panel; the SMS notications will in
such case be "Tag-04 Disarm" ("04" is the
number of the tag). Refer to the instructions
on page 28 to learn how to register an
RFID tag in the control panel.

Accessories Safety and Troubleshooting

16

Entry and Exit Delay Time

Siren Volume and Ringing Time

Quick start-up Control Panel Operations SMS Operations

Send:

11

Entry delay time(0-300sec):0
Exit delay time(0-300sec):0

Copy, paste, then edit
(case sensitive):

Entry delay time(0-300sec):10
Exit delay time(0-300sec):20

Ok

Note

This function will only aect detectors
assigned to the Delay zone. Refer to the
instructions on page 29 of this manual to
learn how to set up your sensor to the Delay
zone.

This function can be used if you do not want to
bring a remote control or a RFID tag with you.

When you arm the system, the system
will be armed after the delay set. When
you disarm the system, the system will be
disarmed after the delay set.

When arming the system, you hear one
beep every second to remind you to leave.
The beep rhythm speeds up during the last
10 seconds. If an intruder is detected, the
alarm will be delayed accordingly.

Send:

12

Siren volume(0=Mute,1=High):1
Siren ringing time(1-9min):3

Copy, paste, then edit
(case sensitive):

Siren volume(0=Mute,1=High):0
Siren ringing time(1-9min):1

Ok

Accessories Safety and Troubleshooting

17

Change the Password

Change System Language

Quick start-up Control Panel Operations SMS Operations

Send:

13

Disarm password (4 digits):
1234

Copy, paste, then edit
(case sensitive):

Disarm password (4 digits):
8888

Ok

Send the code corresponding to the
language you want to set. For example, for
English, send “0001”.

0001

Ok

Refer to the table below for the full list of
language codes:

0001 English
0002 French
0003 Russian
0004 Danish
0005 Dutch
0006 Italian
0007 Swedish

Languages available may vary depending
on the version of your product.

0008 German
0009 Spanish
0010 Finnish
0011 Norwegian
0012 Arabic
0013 Farsi

Accessories Safety and Troubleshooting

18

Restore System to Factory
Settings by SMS

Send:

0000

Ok

The settings will be restored to default
values. Stored phone numbers and
connected accessories will also be deleted.

Note

Only stored numbers can send the SMS to
restore factory settings.

Quick start-up Control Panel Operations SMS Operations

Accessories Safety and Troubleshooting

19

Accessories

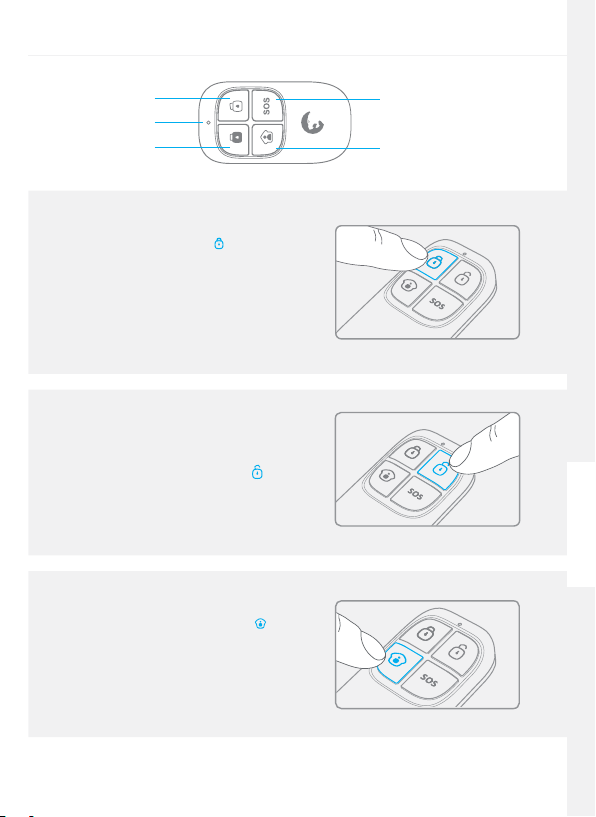

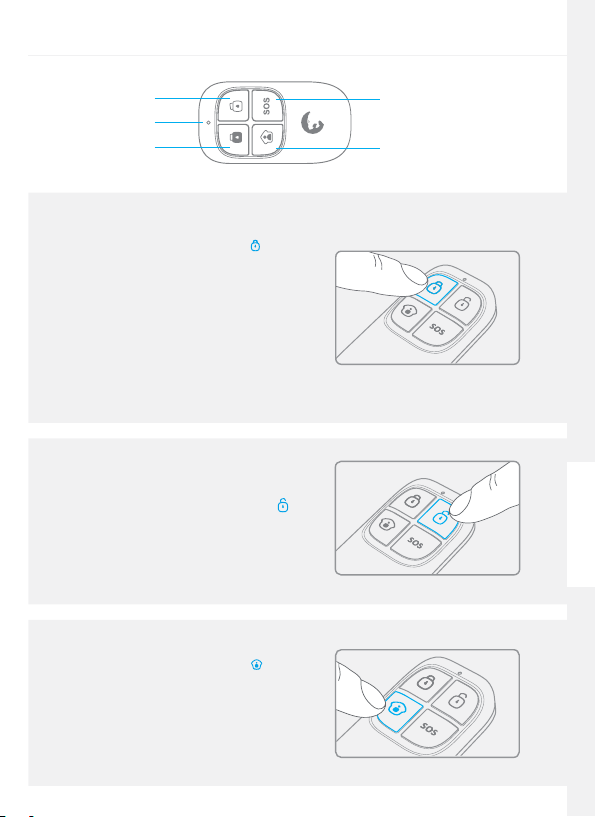

Wireless Remote Control

Quick start-up Control Panel Operations SMS Operations

Disarm

LED indicator

Arm

Arm the system

Press the Arm button " " to arm the alarm
system. The LED indicator lights up (the
control panel beeps once). The system is
armed.

If an intruder is detected, the siren rings
out. (The siren turns o after 3 minutes as
per default settings.) In the meantime, the
system dials the pre-stored phone numbers
automatically.

Disarm the system

Press the Disarm button " " to disarm the
alarm system. The LED indicator turns o
(the control panel beeps twice). The system
is disarmed.

Home Mode

Press the Home Mode button " " on the
remote control. The system state LED is on. All
the sensors in regular zones are armed except
those in the Home Mode zone. The sensors
in the Home Mode zone are disarmed so that
users can move inside their home.

SOS

Home Mode

Accessories Safety and Troubleshooting

21

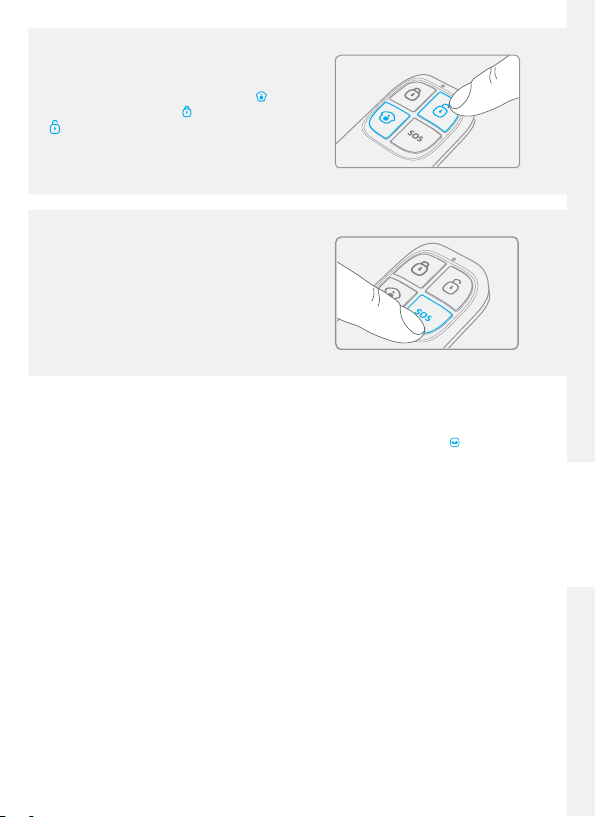

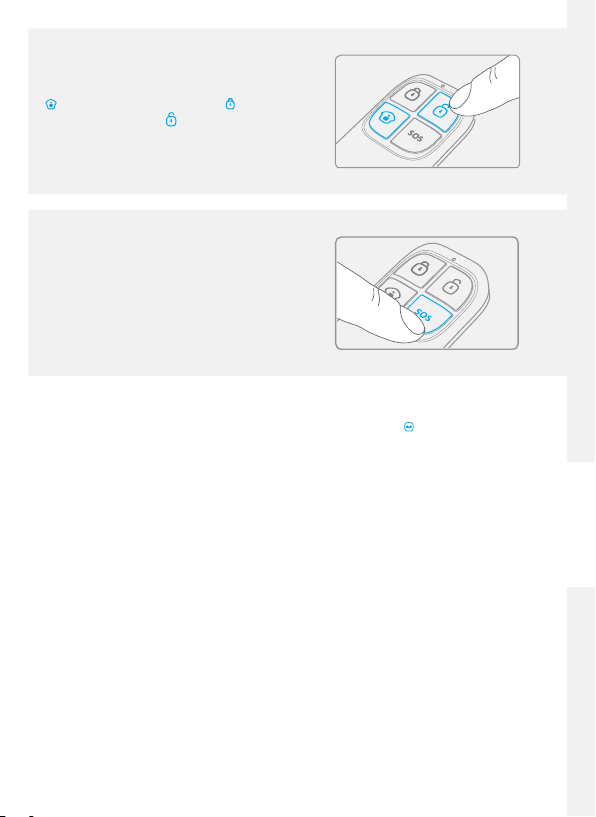

Mute Mode

Press the Home Mode button " " and the

" or Disarm " " button immediately

Arm "
after. Doing so, the control panel does not
ring out when you arm or disarm your
system.

Emergency Mode

Regardless the status of the system, the alarm
is triggered when the SOS button "SOS" is
pressed on the remote control.
At the same time, the control panel sends a
notication by SMS ("RC-01 SOS", 01 being
the remote control's number) and dials the
pre-stored phone numbers.

Register in the control panel

Type your password followed by the Connection button " " on the control panel to enter the
Connection Mode. Press any button on the remote control.

Quick start-up Control Panel Operations SMS Operations

Specications

Power supply:

DC 3V (CR2025 button battery x1)

Static current:

10 uA

Operating current:

≤7 mA

Transmission distance

≤ 80 m (in open area)

Radio-frequency:

433MHz (±75KHz)

Housing material:

ABS plastic

Operating conditions:

Temperature: -10°C ~ +55°C
Relative Humidity: ≤80%
(non-condensing)

Dimensions:

57 x 31 x 11 mm

Accessories Safety and Troubleshooting

22

Wireless Motion Detector

Features

The ES-D1A is a high performance wireless motion detector boasting a digital dual-core fuzzy
logic infrared control chip with intelligent analysis. This technology identies interferences
created by body motion and reduces the false alarm rate.

With automatic temperature compensation and anti-air turbulence technology, it easily
adapts to environmental changes.

Quick start-up Control Panel Operations SMS Operations

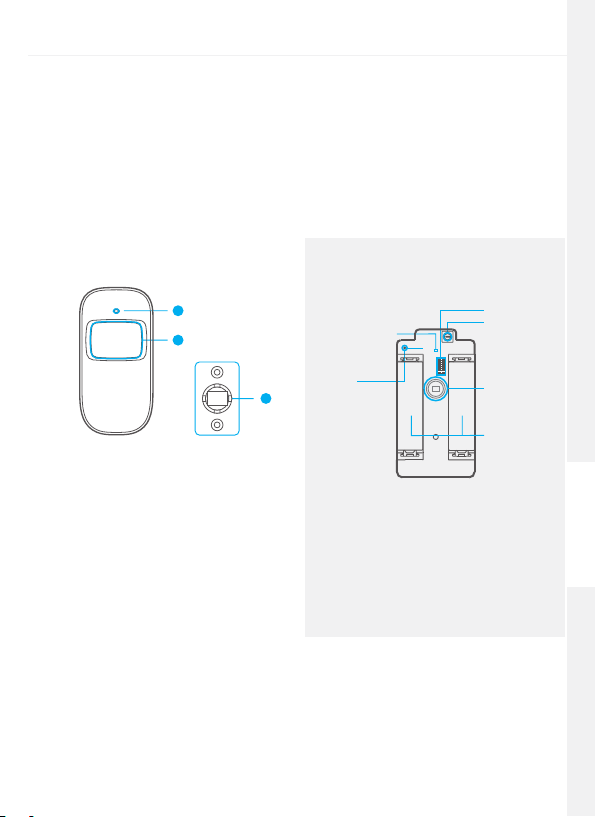

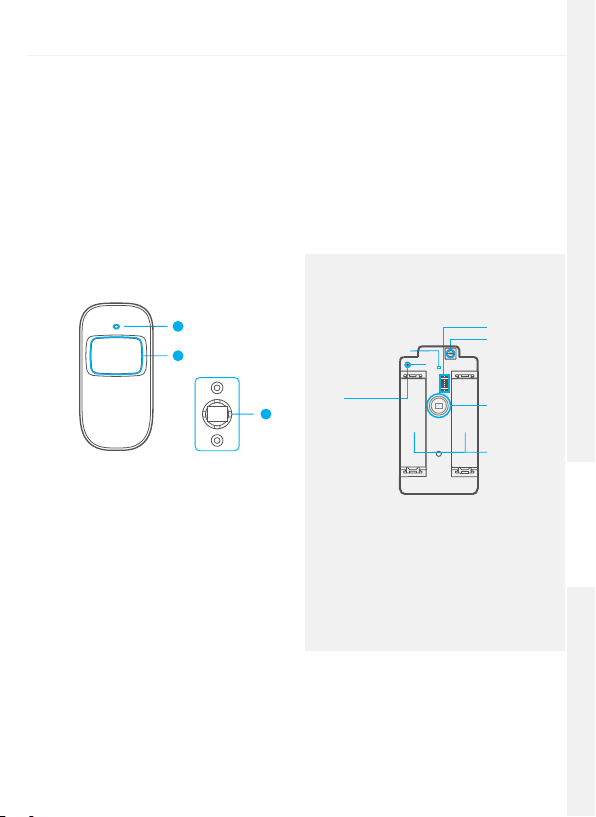

Design

1. LED indicator

2. Detection window

3. Bracket

1

2

PCB Layout

LED working

indicator

Antenna

3

*Tamper switch

When the alarm system is armed, the tamper

switch will trigger the alarm if the case is
opened.

**Infrared sensor

Detects the infrared rays released by human

body motion. Do not touch the surface. Keep
the surface clean.

Alarm zone
setup
Tamper
switch*

Infrared

sensor**

AA 1.5V LR6

LED indications

Blinks continuously: self-testing
Blinks once: an intruder is detected
Blinks twice: self-testing is complete; entering working mode.
Blinks once every 3 seconds: under-voltage indication: the batteries must be replaced. (You

will be informed by SMS when the batteries are low if the motion detector is registered in the
control panel.)

Accessories Safety and Troubleshooting

23

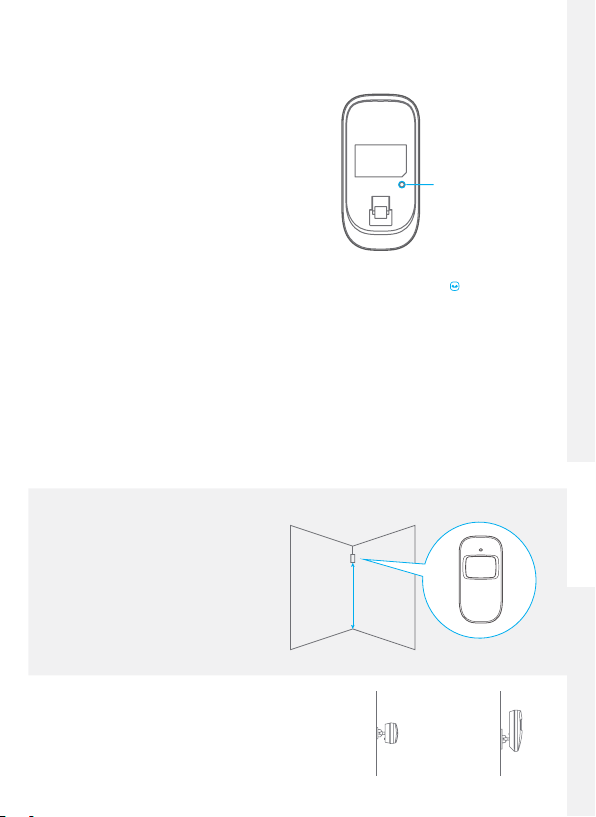

Usage

Open the case and remove the battery activation strip. Self-testing will start for 30 seconds.

When the sensor is in operation, if it is
triggered more than twice within 3 minutes,
it switches to standby mode to save power.
If no movement is detected within the next
3 minutes, the sensor goes back to working
mode.

Connect Buon

Register in the control panel

Type your password followed by the Connection button " " on the control panel to enter the
Connection Mode. Press the connect button at the back of the motion sensor or trigger the
sensor (by moving in front of it).

Installation

Avoid mounting the detector close to windows, air conditioner, heater, refrigerator, oven,
sunshine and places where the temperature changes fast or where the air stream ows
frequently.

If two detectors are installed in the same detection scope, adjust the location to avoid

interferences and false alarms.

Quick start-up Control Panel Operations SMS Operations

Fix the bracket on the wall with screws
and attach the detector to the bracket.
Adjust the bracket to change the
detection distance and angle. It is
recommended to mount the detector
2,2 m from the ground.

The detector is more sensitive to
cross movements than vertical
movements.

2.2 m

Ground

Top view

Side view

Top

Boom

Accessories Safety and Troubleshooting

24

Test

A. After the installation, turn the detector on. After one minute of self-testing, press the test
button, walk in the scope of detection and watch the LED indicator to make sure the detector
is working.

B. The LED indicator blinks once when body movement is detected.

C. Adjust the detector angle to achieve the best detection performance.

Quick start-up Control Panel Operations SMS Operations

Specications

Power supply

DC 3V (AA 1.5V LR6 Batteries x 2)

Static current

≤ 30 uA

Alarm current

≤ 15 mA

Detection scope

8m / 110°

Transmission distance

≤ 80m (in open area)

Radio-frequency

433 MHz (±75 KHz)

Housing material

ABS plastic

Operating conditions

Temparature: -10°C~55°C
Relative humidity: ≤ 80% (non-condensing)

Detector dimensions (L x W x H)

107 x 53 x 32 mm

Bracket dimensions (L x W x H)

52 x 30 x 26.5 mm

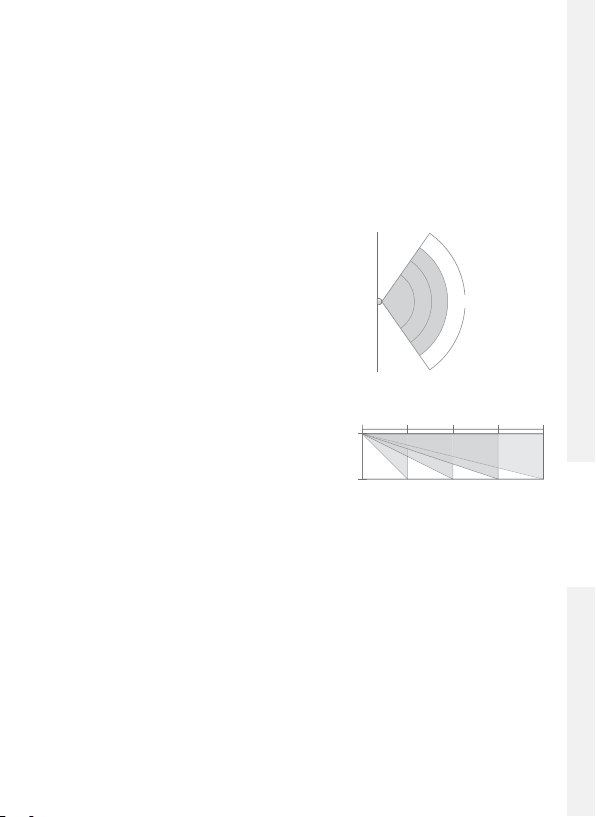

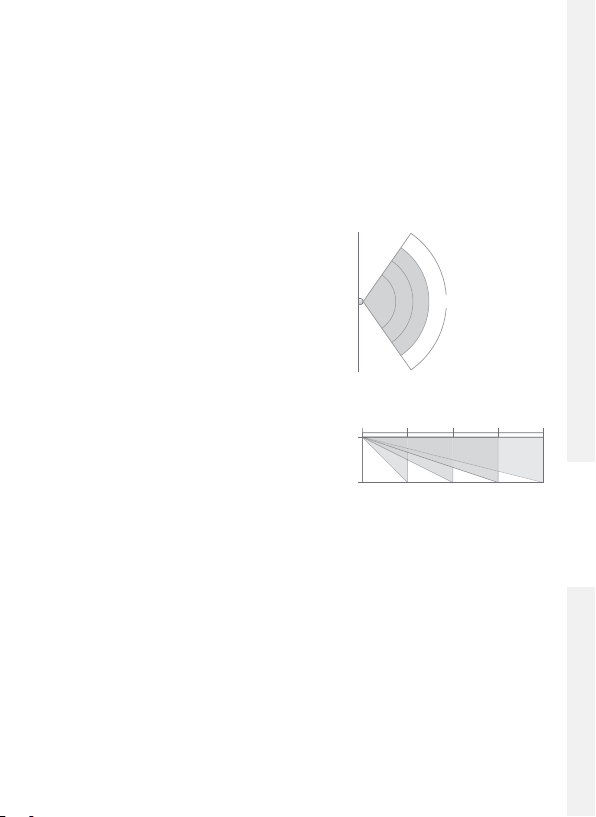

Detection Scope

110°

Top view

0m 2m 4m 6m 8m

2m

0m

Side view

Accessories Safety and Troubleshooting

25

Wireless Door / Window Contact

Features

The ES-D3A/B/C is a Door / Window Contact that can be installed on doors, windows, and any
other objects that open and close. The sensor sends a signal to the control panel when the
magnet is separated from the transmitter.

Thanks to the tamper switch, any attempt to remove the cover of the Door / Window Contact
will trigger the alarm.

Quick start-up Control Panel Operations SMS Operations

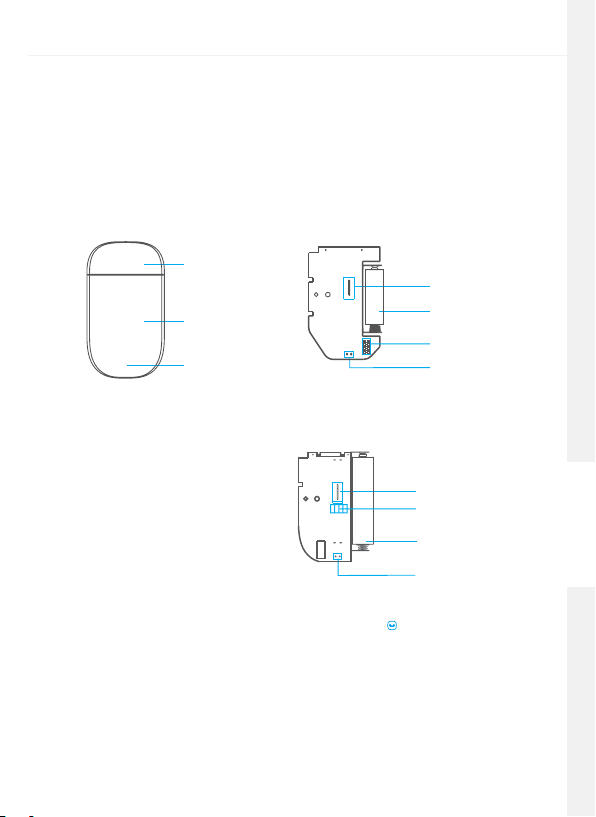

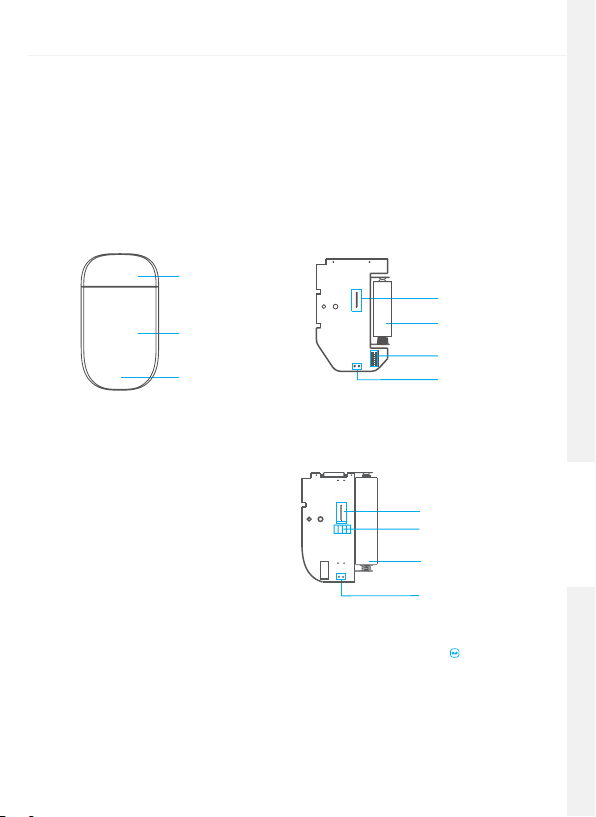

Design

Magnet

Transmitter

LED indicator

LED indications

Blinks once: the door or window is open

and the transmitter sends a signal to the
control panel.
Blinks quickly: Low power indication, the
batteries must be replaced.

PCB Layout (ES-D3A/ES-D3B)

Tamper switch

A23 12V battery

Zone setting

LED working indicator

PCB Layout (ES-D3C)

Tamper switch

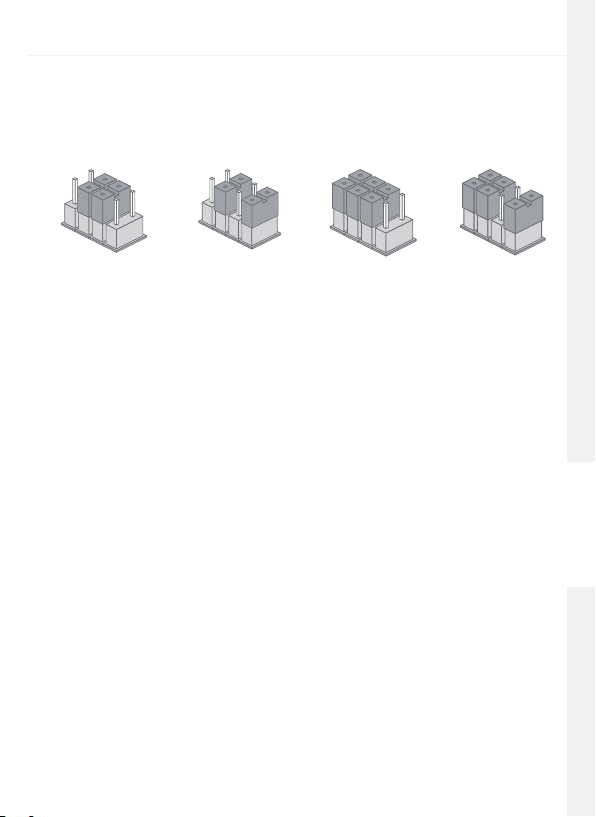

Jumpers for zone

setup
AAA 1.5V Battery

LED indicator

Register the detector in the alarm system

Type your password followed by the Connection button " " on the control panel to enter the
Connection Mode. Then separate the magnet from the transmitter.

To check if the registration is complete, arm the system and separate the magnet from the
transmitter again by opening the door or window on which it is installed. If the siren rings out,
the registration is successful.

Accessories Safety and Troubleshooting

26

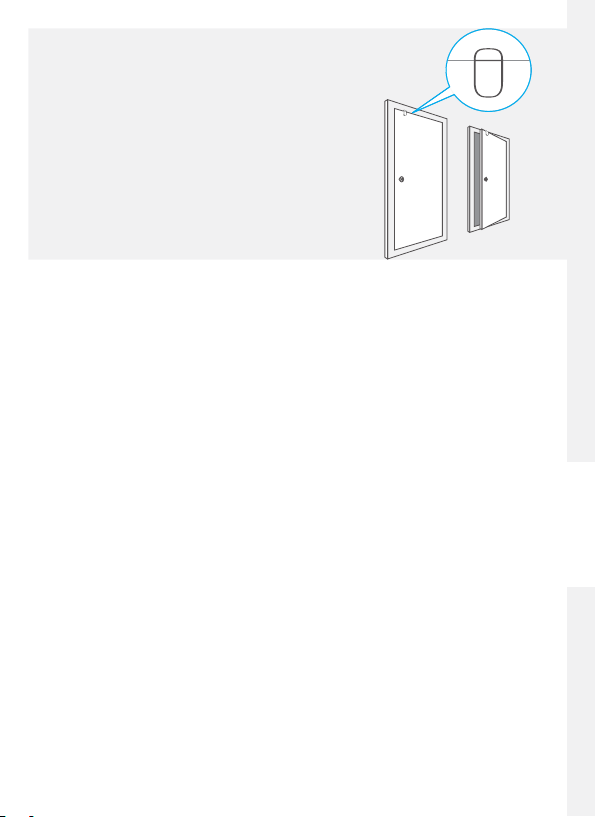

Installation

- Open the case and remove the battery activation strip.

- Mount the sensor on the door and the magnet on the

door frame.

- Make sure the magnet is placed above the transmitter.

- Mount the magnet max. 1 cm away from the transmitter

and secure the transmitter and magnet with double­sided tape or screws.

- Avoid mounting the sensor in areas with a large amount

of metal or electrical wiring such as a furnace or utility
room.

Quick start-up Control Panel Operations SMS Operations

Specications (ES-D3A/ES-D3B)

Power supply

DC 12V (A23 12V Battery x 1)

Static current

≤ 30 uA

Alarm current

≤ 15 mA

Transmitting distance

≤80 m (in open area)

Radio-frequency

433 MHz (±75 KHz)

Housing material

ABS plastic

Operating conditions

Temparature: -10°C~55°C
Relative humidity: ≤ 80% (non-condensing)

Transmitter dimensions (LxWxH)

60 x 45 x 18 mm

Magnet dimensions (LxWxH)

45 x 19 x 17.5 mm

Specications (ES-D3C)

Power supply

AAA 1.5 V Battery x1

Static current

≤ 30 uA

Alarm current

≤ 15 mA

Transmitting distance

≤80 m (in open area)

Radio-frequency

433 MHz (±75 KHz)

Housing material

ABS plastic

Operating conditions

Temparature: -10°C~55°C
Relative humidity: ≤ 80% (non-condensing)

Transmitter dimensions (LxWxH)

60 x 45 x 18 mm

Magnet dimensions (LxWxH)

45 x 19 x 17.5 mm

Accessories Safety and Troubleshooting

27

RFID Tag

Features

The RFID tag enables you to disarm your system or unlock electronic door locks (connected
to an eTiger keypad).

Register the RFID tag in the alarm system

Type your password followed by the Connection button "
Connection Mode. Swipe the RFID tag in front of the RFID reader on the control panel.

" on the control panel to enter the

Specications

Dimensions

45 x 30 x 7 mm

Register an Additional eTiger Siren

The control panel of the S3b features a built-in 100 dB siren.
Your eTiger security systems supports additional indoor and/or outdoor sirens so to enable
you to extend your system according to your needs.

To register an additional eTiger siren, refer to the instructions provided in the manual that
comes with your siren.

For more information on sirens and accessories compatible with eTiger security systems, visit
our website etiger.com

Quick start-up Control Panel Operations SMS Operations

Accessories Safety and Troubleshooting

28

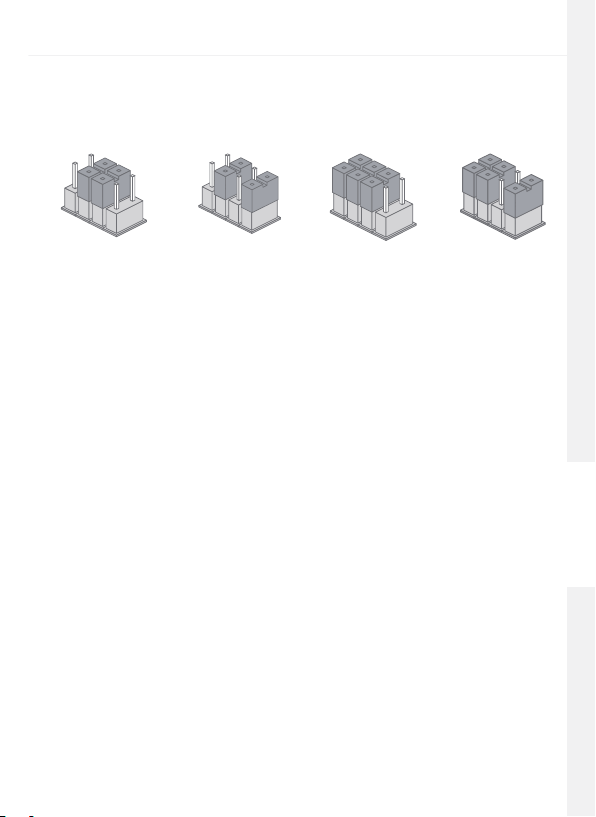

Zone Setup of Accessories

Every detector can be assigned to 4 dierent categories of zones: Home Mode Zone, Single
Delay Zone, Normal Zone and 24hZone. To assign a detector to a zone, open its case and move
its jumpers according to the drawing below:

Quick start-up Control Panel Operations SMS Operations

D0

D3

D0

D3

D0

D3

D0

D3

A. Home Mode zone B. Delay zone C. Normal zone D. 24h zone

Home Mode zone

When the system is armed in Home Mode, the sensors assigned to the Home zone do not
trigger an alarm. It is recommend to assign motion dectors to the Home zone so that you can

have your system armed in Home Mode when you are home and move inside your home without
triggering any alarm.

Delay zone

An entry and an exit delay can be set. In such case, sensors assigned to the "Delay Zone" will
not trigger an alarm during the time of delay set. For example, if you assign a motion detector
to the Delay zone and you set the Entry/Exit Delay to 30 seconds, the motion detector will not
trigger an alarm within 30 seconds after you enter your home and within 30 seconds before
you leave it so that you can leave and enter your home without triggering an alarm. Refer to
the instructions on page 17 of this manual to learn how to set the entry and exit delay. It is

recommended to assign the Door / Window Contact to the Delay zone.

Normal zone

When the system is armed, if a sensor is triggered, the siren rings out. When the system is
disarmed, sensors do not trigger an alarm.

24h zone

Regardless the system is armed or disarmed, sensors assigned to the 24h zone will trigger an
alarm. It is recommended to set smoke detectors, gas detectors and outdoor beam sensors in the

24h zone.

Accessories Safety and Troubleshooting

29

Safety and Troubleshooting

FAQ

Issue Cause of malfunction Solution

No response following
interaction with the
control panel

Accessories cannot
connect to the control
panel

No response from the
control panel following
commands from the
remote control

RFID tag fails to disarm
the system

The control panel is switched oOpen the battery compartment

Electricity grid failure Contact your electricity provider

Backup batteries are empty

The control panel is not in
Connection mode

Accessories have not been
triggered for connection

When attempting the
connection, the control panel
beeps twice

The remote control has
not been connected to the
control panel

Remote control is too far from
the control panel

RFID tag has not been
connected to the control
panel

and turn the power on

Plug the AC adapter to an AC
socket

Make sure the control panel is in
Connection mode

Make sure the accessory is
triggered so to send a signal to the
control panel

The accessory has already been
connected

Make sure you do not trigger any
other accessory when connecting
one accessory to the control panel
(e.g. do not stay in the detection
scope of a motion detector if it is
not the one you want to connect)

Follow the instructions on page
22 of this manual to connect the
remote control to the panel

Transmission distance of the
remote control: 80 m (in open area)

A signal repeater can be installed
to increase the transmission
distance

Follow the instructions on page
6 of this manual to connect the
RFID tag to the control panel

Quick start-up Control Panel Operations SMS Operations

Accessories Safety and Troubleshooting

If you are experiencing issues that are not described in the FAQ above, visit etiger.com to
download the latest update of this user manual and for additional support.

31

Precautions

For a safer use of the product and to optimize the lifespan of the product, we recommend you
to follow the precautions below:

- The wireless accessories must be connected to the control panel.

- Low power voltage may aect transmission distance.

- Do not press the SOS key on the remote control if it is unnecessary to avoid disturbing

neighborhood.

- Check the system regularly to make sure the system works properly.

- The control panel is neither waterproof nor moisture-proof, install it in a shady, cool and dry

place.

- The case of the control panel is made of ABS plastic. Keep away from bright light for a longer

lifespan.

- The control panel is not explosion-proof. Keep away from re and ames.

- Install the control panel away from objects such as heater, air conditioner, microwave oven etc.

that generate heat or electromagnetic elds.

- Dispose of the batteries according to local regulations.

- Dismantling of this product must be done by professional personnel only.

Quick start-up Control Panel Operations SMS Operations

Accessories Safety and Troubleshooting

32

Standards

This product bears the selective sorting symbol for waste electrical and electronic equipment
(WEEE). This means that this product must be handled pursuant to European Directive
2002/96/EC in order to be recycled or dismantled to minimize its impact on the environment.

For further information, please contact your local or regional authorities.

Electronic products not included in the selective sorting process are potentially dangerous for
the environment and human health due to the presence of hazardous substances.

In compliance with European laws. This product is in compliance with the essential
requirements and other relevant provisions of Directive 1999/5/EC.

This product was designed and manufactured in compliance with Directive 2002/95/EC of
the European Parliament and of the Council on the restriction of use of certain hazardous
substances in electrical and electronic equipment (RoHS Directive - RoHS) and is deemed to
comply with the maximum concentration values set by the European Technical Adaptation
Committee (TAC).

Manufactured in China.

Images, illustrations and text are non-contractual. ETIGER and the ETIGER logo are registered
trademarks and the property of ETIGER. Copyright © 2015 ETIGER. All rights reserved.

Quick start-up Control Panel Operations SMS Operations

Accessories Safety and Troubleshooting

S3b-S-UM-EN20151030-1.4-W

Rue de la Loi, 25, 7100 La Louvière, Belgium

ETIGER EUROPE

[email protected]

33

www.etiger.com

S3b Sim Secual / S3b Sim Vid Secual

GSM-Alarmsystem

www.etiger.com

DE

Merkmale

- GSM-Frequenz: 850 / 900 / 1800 / 1900 MHz

- Unterstützt bis zu 10 Fernbedienungen, 50 zusätzliches Funkzubehör und 50 RFID-Tags

- Speicherung von bis zu 5 Telefonnummern, 5 SMS-Nummern

- Radiofrequenzsicherheit des Zubehörs: über eine Million Codekombinationen

- Aktivierung/Deaktivierung des Systems per SMS, Telefonanruf oder App (mit iOS oder Android)

- Kann per RFID-Tag deaktiviert werden

- Integrierte Sirene (100 dB) und Anruunktion vom Bedienfeld aus

- SMS-Benachrichtigungen bei Stromverlust, Stromwiederherstellung und schwacher Batterie

- Audioüberwachung des Standorts aus der Distanz

- 2 x 800 mAh Lithium-Batterien im Lieferumfang enthalten (8 Stunden Batterielebensdauer im

Standby-Modus)

Technische Daten

Produktname

S3b Sim Secual

Artikelnummer

S3b-S

Stromversorgung des Bedienfelds

Eingangsspannung: AC 110-240 V / 50-60 Hz
Ausgangsleistung: DC 12 V / 800 mA

GSM-Betriebsfrequenz

850 / 900 / 1800 / 1900 mHz

Radiofrequenz

433 MHz (±75 KHz)

Ruhestrom

110 mA

Verpackungsinhalt

S3B Bedienfeld x1
Bewegungsmelder x2
Tür-/Fensterkontakte x2
Fernbedienungen x2
RFID-Tags x2

Alarmstrom

340 mA

Backup-Batterien:

Lithium-Batterien: 3,7 V / 800 mAh x 2
(BL-5B)

Interne Sirene

100 dB

Gehäusematerial

ABS-Kunststo

Betriebsbedingungen

Umgebungstemperatur: -10 °C~55 °C
Luftfeuchtigkeit: ≤80 % (nicht kondensierend)

Abmessungen des Bedienfelds (L x B x H)

188 x 132 x 26 mm

Stromadapter x1
Dokumentation x1

S3b Sim Vid Secual

+ IP-Kamera x 1 (mit Stromadapter und
Handbuch)

Schnellstart

Aufbau des Bedienfelds (vorne)

Schnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

Suche nach GSM-Netzwerk: Blinkt im Sekundentakt

GSM-Signal normal: Blinkt im 2-Sekundentakt

RFID-Player/

Abspieltaste für

Sprachnoz

GSM-Signalanzeige

Aufbau des Bedienfelds (hinten)

Sabotagekontakt

LautsprecherMIKRO

Touch Keypad

Anrufen

SIM-Kartenslot

Akvie-

ren

Deakvieren

Kabelsensoren

(24 h-Zone)

Ausgang für

Kabelsensoren

Statusanzeige

Kabelsensoren
(Normalzone)

Kabelsirene 500 mA

Aufzeichnungstaste für

Sprachnoz/

Verbindungstaste

Aufenthalts-/Ho-

me-Modus

Elektronisches Schloss

Adapterschnistelle

Power

EIN/AUS

Zubehör Sicherheit und Fehlerbehebung

Baeriefach

4

Verbindung mit System

Önen Sie das Batteriegehäuse auf der Rückseite des Bedienfelds und stecken Sie eine SIM­Karte in das Bedienfeld.

Wichtig

Vor der Verwendung von S3b Sim Secual muss eine SIM-Karte erworben werden, die für ein
GSM-Netzwerk mit einer Frequenz von 850 / 900 / 1800 / 1900 MHz geeignet ist. Wir empfehlen
Ihnen einen Plan mit unbegrenzt viel Textnachrichten und mit einer Stunde Sprachnachricht.
Weitere Informationen erhalten Sie von Ihrem Wiederverkäufer vor Ort.

Wichtig

Stellen Sie sicher, dass die SIM-Karte nicht durch einen PIN-Code geschützt ist. Weitere
Informationen erhalten Sie von Ihrem Wiederverkäufer vor Ort.

Einschalten des Systems

1. Stecken Sie den Stromadapter in eine Steckdose.

2. Stecken Sie den Ausgangsstecker des Stromadapters

in den Adapteranschluss des Batteriefachs auf der
Rückseite des Bedienfelds.

3. Stellen Sie den Stromschalter auf "ON" (im Batteriefach

auf der Rückseite des Bedienfelds).

Schnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

Zubehör Sicherheit und Fehlerbehebung

Befestigung des Bedienfelds

Überprüfen Sie vor der Befestigung des Bedienfelds an der Wand, ob das GSM-Signal an dieser
Position ausreichend stark ist.

Befestigen Sie den Wandbefestigungshalter mit Schrauben an der Wand. Klemmen Sie das
Bedienfeld in den Halter und achten Sie auf einen sicheren Halt.

5

Erste Schritte

Speicherung einer Telefonnummer

Für die Interaktion mit dem Bedienfeld per SMS, Telefonanruf und/oder App muss im Bedienfeld
mindestens eine Telefonnummer für SMS-Benachrichtigungen gespeichert werden. Folgen Sie
dafür den Anweisungen auf der Seite 13 dieses Handbuchs.

Änderung der Sprache

Standardmäßig ist die Sprache des S3b-Bedienfelds auf Englisch eingestellt. Anweisungen
für die Änderung der Systemsprache nden Sie auf der Seite 18 dieses Handbuchs.
"Systemsprache" bezieht sich auf die Sprache der SMS, die Sie vom Bedienfeld erhalten.

Aktivierung/Deaktivierung des Systems

Das Alarmsystem kann über das Bedienfeld, per SMS, App oder Telefonanruf aktiviert oder
deaktiviert werden.

Über das Bedienfeld: Folgen Sie den Anweisungen auf der Seite 9 dieses Handbuchs.

Per SMS

Aktivierung des Systems: Senden Sie “1” per SMS an die Nummer der SIM-Karte Ihres Systems.
Deaktivierung des Systems: Senden Sie “0” per SMS an die Nummer der SIM-Karte Ihres
Systems.

Per RFID-Tag (nur deaktivieren): Wischen Sie mit dem RFID-Tag über die Vorderseite des RFID­Lesegeräts des Bedienfelds.

Um bei Deaktivierung des Systems per RFID-Tag SMS-Benachrichtigungen zu erhalten, muss eine
SMS-Nummer gespeichert werden, wie auf Seite 13 dieses Handbuchs erläutert. Wurden mehrere
SMS-Nummern gespeichert. erhält nur die erste gespeicherte Nummer SMS-Benachrichtigungen,
sobald das System per RFID-Tag deaktiviert wird.

Per App

Klicken Sie in der App auf “Aktivieren” oder “Deaktivieren” für die Aktivierung/Deaktivierung des
Systems.

Die App kann im App Store oder über Google Play heruntergeladen werden (weitere Informationen
unter etiger.com).

Schnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

Zubehör Sicherheit und Fehlerbehebung

Registrierung von Funkzubehör & RFID-Tags

1. Geben Sie Ihr Passwort ein und drücken Sie die Verbindungstaste " " auf dem Bedienfeld, um

den Verbindungsmodus zu starten.

2. Lösen Sie das Zubehör innerhalb der nächsten 15 Sekunden einmal aus (wischen Sie mit

dem RFID-Tag über den blauen Kreis des Bedienfelds). Ein Piepton wird ausgegeben: Die
Registrierung war erfolgreich.

6

Das Standardpasswort lautet 1234. Anweisungen für die Änderung des Passworts nden Sie auf
Seite 17.

Wurde das Zubehör bereits registriert, wird das Bedienfeld zweimal einen Piepton ausgeben.
Das erste registrierte Zubehör wird der Zone 1 zugewiesen, das zweite registrierte Zubehör der
Zone 2 usw, Die Zonen 1 bis 9 können umbenannt werden. Die Zonen 10 bis 50 können nicht
umbenannt werden (siehe Anweisungen auf Seite 15 für die Umbenennung von Zonen).

Kurzwahl

Diese Funktion ist nur bei deaktiviertem System verfügbar.

Drücken Sie die Anruftaste “
automatisch die erste gespeicherte Telefonnummer. Drücken Sie die Anruftaste “ ”, um den
Anruf zu beenden.

” des Bedienfeldes für 3 Sekunden: Das Bedienfeld wählt

Schnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

Handfreier Anruf vom Bedienfeld aus

Diese Funktion ist nur bei deaktiviertem System verfügbar.

Geben Sie die gewünschte Telefonnummer ein und drücken Sie die Anruftaste “

”.

Aufnahme/Wiedergabe einer Sprachnotiz

Halten Sie die Aufzeichnungstaste für Sprachnotizen {
für die Aufzeichnung einer 10 Sekunden langen Sprachnachricht. Die Abspieltaste für
Sprachnotizen blinkt, sobald eine Sprachnachricht aufgezeichnet wurde.

Berühren sie die Kreismitte auf dem Bedienfeld, um die Sprachnotiz abzuspielen. Die LED-An­zeige blinkt nach Abspielen der Sprachnotiz nicht mehr auf. Die Taste erneut berühren, um die
Sprachnotiz erneut abzuspielen.

} mehrere Sekunden lang gedrückt

Hard Reset

Schalten Sie das Bedienfeld ein (ist es bereits eingeschaltet, ausschalten und wieder
einschalten). Drücken Sie den Sabotagekontakt auf der Rückseite des Bedienfelds innerhalb
von 5 Sekunden nach dem Einschalten fünfmal.

Die Einstellungen werden jetzt auf die Standardwerte zurückgesetzt. Gespeicherte
Telefonnummern und verbundenes Zubehör werden gelöscht.

Zubehör Sicherheit und Fehlerbehebung

7

Arbeiten mit dem Bedienfeld

Aktivierung des Systems

Drücken Sie die Aktivierungstaste " " auf dem Bedienfeld. Das Bedienfeld gibt einen Piepton
aus: das System ist aktiviert.

Hinweis

Bei aktivierter Eingangs-/Ausgangsverzögerung wird nach der festgelegten Verzögerung
nur die Verzögerungszone aktiviert (siehe Anweisungen auf Seite 16 dieses Handbuchs
“Eingangs-/Ausgangsverzögerung”).

Deaktivierung des Systems

Geben Sie Ihr Passwort ein und drücken Sie die Deaktivierungstaste "
Das Bedienfeld gibt einen Piepton aus: das System ist deaktiviert.

" auf dem Bedienfeld.

Home-Modus

Drücken Sie die Aufenthaltstaste " " auf dem Bedienfeld. Das Bedienfeld gibt zwei Pieptöne
aus: das System ist aktiviert und bendet sich im Home-Modus.

Im Home-Modus sind alle Sensoren aktiviert, mit Ausnahme der Home-Zone zugewiesenen.
Die der Home-Modus-Zone zugewiesenen Sensoren sind deaktiviert; sie können keinen Alarm
auslösen.

Weitere Informationen über die Zoneneinrichtung nden Sie in den Anweisungen auf Seite
28 dieses Handbuchs.

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

9

Steuerung per Telefonanruf

Methode 1

Wird ein Alarm ausgelöst, werden vom Bedienfeld die vorgespeicherten Telefonnummern
gewählt. Wird der Anruf angenommen, kann das Bedienfeld von der Distanz aus und
entsprechend der Anweisungen der folgenden Tabelle, gesteuert werden.

Methode 2

1. Wählen Sie die Telefonnummer der SIM-Karte in Ihrem Bedienfeld.

2. Geben Sie Ihr Passwort ein, gefolgt von ”#”. *

3. Wählen Sie aus den Tätigkeiten zur Steuerung des Bedienfelds (siehe Anweisungen in der
folgenden Tabelle).

Hinweis

Wird innerhalb von 30 Sekunden kein Befehl gesendet, wird der Anruf automatisch beendet.

* das Standardpasswort lautet 1234.

Befehlstabelle für die Steuerung per Telefonanruf

Befehl Funktion Kommentar

Drücken
Sie “1“

Drücken
Sie “0“

Drücken
Sie “

Drücken
Sie “3“

Drücken
Sie “6“

Drücken
Sie “9“

Drücken
Sie “#“

Aktiviert das System -

- Deaktiviert das System und die Sirene wird

ausgeschaltet

- Beendet die Überwachung, ohne aufzulegen

- Beendet den Telefonanruf, ohne aufzulegen

Audioüberwachung -

“

Telefonanruf mit Bedienfeld -

Schaltet die Sirene aus -

Schaltet die Sirene ein -

- Deaktiviert das System und die Sirene wird

ausgeschaltet

- Beendet die Steuerung per Telefonanruf

-

Durch das Auegen wird
auch die Steuerung per
Telefonanruf beendet.

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

10

...

Arbeiten mit SMS

Arbeiten mit SMS

WICHTIG: VOR DER ERSTEN VERWENDUNG

STECKEN SIE EINE SIMKARTE IN DAS BEDIENFELD EIN.
STELLEN SIE SICHER, DASS DIE SIMKARTE NICHT DURCH EINEN PINCODE GESCHÜTZT IST.

SPEICHERUNG EINER TELEFONNUMMER FÜR SMSBENACHRICHTIGUNGEN. Siehe
Anweisungen auf der gegenüberliegenden Seite)

Das System kann nur über gespeicherte Nummern gesteuert und konguriert werden.

Jeder, in diesem Benutzerhandbuch denierte SMS-Vorgang, wird wie folgt dargestellt.
Sie senden:

6

Das Bedienfeld antwortet:

SMS:

1.

2.

3.

4.

5.

Das System ist standardmäßig auf Englisch eingestellt. Anweisungen für die Änderung
der Systemsprache nden Sie auf der Seite 19 dieses Handbuchs.

Wichtig

Bei der Antwort an das Bedienfeld per SMS muss sichergestellt werden, dass sich hinter

den Satzzeichen keine Leerzeichen benden, wie z. B. "." oder ":". Für die Speicherung von
SMS-Nummern muss Ihre SMS folgendermaßen formatiert sein:

SMS-Nummern

1.067890033

2.067890022

3.067890011

4.067890000

5.

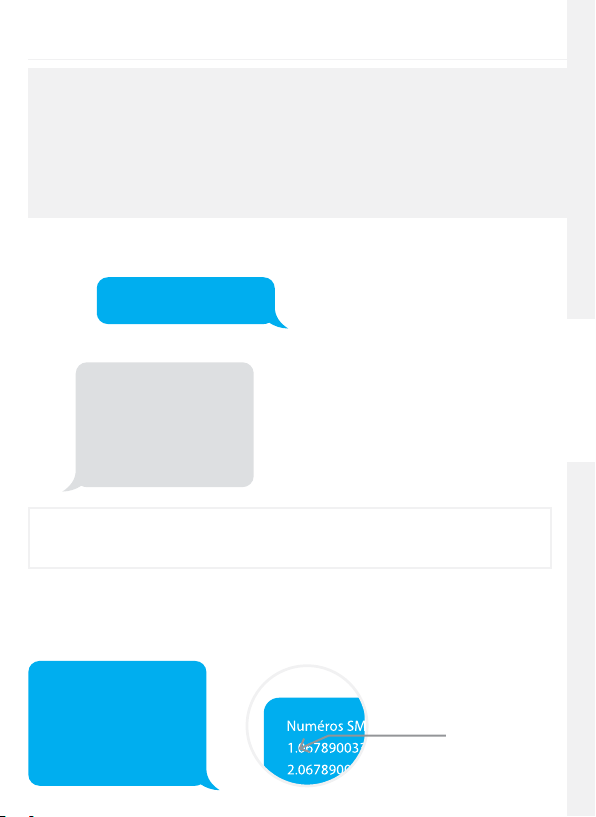

Die erste blaue Sprechblase steht für den
vom Benutzer gesendeten SMS-Befehl.

Die erste graue Sprechblase steht für die
vom Bedienfeld gesendete Antwort.

Bei den danach folgenden Sprechblasen
handelt es sich um den Dialog zwischen
Anwender und Bedienfeld (vom Anwender
gesendete SMS sind blau, vom Bedienfeld
gesendete SMS sind grau).

Kein Leerzeichen

nach "1"

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

12

Speicherung von

Telefonnummern für SMS­Benachrichtigungen

Senden:

6

SMS:

1.

2.

3.

4.

5.

Kopieren, einfügen dann bearbeiten
(Groß-/Kleinschreibung beachten):

SMS:

1.067890033

2.067890022

3.067890011

4.067890000

5.

Deaktivierung des Systems

Senden:

0

System deaktiviert.

Aktivierung des Systems

Senden:

1

System aktiviert.

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

Home-Modus

OK

Hinweis

Wird das System per RFID-Tag deaktiviert,
werden SMS-Benachrichtigungen an die
erste SMS-Nummer gesendet.

Senden:

2

System in Home-Modus.

13

Einstellungsabfrage

Speicherung von
Telefonnummern

Senden:

00

System:Deaktiviert
Strom:eingeschaltet

Hinweis

Die oben angegebenen Werte ändern sich
nach der Einrichtung des Systems.

Senden:

5

TEL:

1.

2.

3.

4.

5.

Kopieren, einfügen dann bearbeiten
(Groß-/Kleinschreibung beachten):

TEL:

1.067890033

2.067890022

3.067890011

4.067890000

5.

OK

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

14

Zonen umbenennen

Senden Sie "91~99". Für Zone 1 senden Sie

beispielsweise:

SMS-Benachrichtigung bei
schwacher Batterie des Zubehörs

(verfügbar für 2-Wege-Zubehör, wie z. B.
Bewegungsmelder)

91

Zonenname:

1.

Kopieren, einfügen dann bearbeiten
(Groß-/Kleinschreibung beachten):

Zonennamen:

1. Eingangstür-Sensor

OK

Hinweis

Die Zonen 1 bis 9 können umbenannt
werden. Der Name der Zone darf aus
höchstens 30 lateinischen Zeichen
bestehen. Die Zonen 10 bis 50 können
umbenannt werden.

Für Zubehör, das umbenannten Zonen
zugewiesen wurde, wird eine SMS des
Formats “Zonennummer + Zonenname +

BAT nie” gesendet.

Zone 10 Schlafzimmer PIR BAT nie.

Für Zubehör, das nicht umbenannten Zonen
zugewiesen wurde, wird eine SMS des Formats
“Zonennummer + BAT leer” gesendet.

Zone 10 BAT nie.

SMS-Benachrichtigung bei
Sabotagealarm des Zubehörs

(verfügbar für 2-Wege-Zubehör, wie z. B.
Bewegungsmelder)

Für Zubehör, das umbenannten Zonen
zugewiesen wurde, wird eine SMS des
Formats “Zonennummer + Zonenname +

Sabot.” gesendet.

Zone 10 Schlafzimmer PIR Sabot.

Für Zubehör, das nicht umbenannten
Zonen zugewiesen wurde, wird eine SMS
des Formats “Zonennummer + Sabotage”
gesendet.

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

Zone 10 Sabot.

15

RFID-Tag umbenennen

Senden:

10

RFID-Tags umbenennen:

1.

2.

3.

4.

Kopieren, einfügen dann bearbeiten
(Groß-/Kleinschreibung beachten):

RFID-Tags umbenennen:

1. Tom

2. Peger

3. Nancy

4. David

Verzögerungszeit für Ein- und

Ausgang

Senden:

11

Eingang Verzögerungszeit (0-300 s):0
Ausgang Verzögerungszeit (0-300 s):0

Kopieren, einfügen dann bearbeiten
(Groß-/Kleinschreibung beachten):

Eingang Verzögerungszeit (0-300 s):10
Ausgang Verzögerungszeit (0-300 s):20

OK

OK

Hinweis

Wird das System per RFID-Tag deaktiviert,
werden SMS-Benachrichtigungen an die
erste SMS-Nummer gesendet. Wurde
der das System deaktivierende RFID-Tag
deaktiviert, lautet die SMS-Benachrichtigung
"Tag 01 Tagname Deaktivieren". ("01"
steht für die Tagnummer). Andere Tags
werden einer Nummer auf der Basis der
Registrierungsreihenfolge im Bedienfeld
zugeordnet; die SMS-Benachrichtigung lautet
in diesem Fall "Tag-04 Deaktivieren" ("04" ist
die Nummer des Tags). Weitere Anweisungen
für die Registrierung eines RFID-Tags im
Bedienfeld erhalten Sie auf Seite 27.

Hinweis

Diese Funktion wirkt sich nur auf Melder aus,
die der Verzögerungszone zugewiesen sind.
Weitere Informationen über die Einrichtung
Ihres Sensors für die Verzögerungszone nden
Sie auf Seite 28.

Diese Funktion kann verwendet werden,
wenn Sie keine Fernbedienung oder RFID-Tags
mit sich führen möchten. Aktivieren Sie das
System, wird das System nach der festgelegten
Verzögerung aktiviert. Deaktivieren Sie das
System, wird das System nach der festgelegten
Verzögerung deaktiviert. Bei der Aktivierung
des Systems wird im Sekundenabstand ein
Piepton ausgegeben, der Sie daran erinnert, die
Wohnung zu verlassen. Der Pieptonrhythmus
beschleunigt sich während der letzten 10
Sekunden. Wird ein Eindringling erkannt, wird
der Alarm entsprechend verzögert.

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

16

Sirenenlautstärke und Tondauer

Passwort ändern

Senden:

12

Sirenenlautstärke
(0=stumm,1=hoch):1
Sirene Tondauer (1-9min):3

Kopieren, einfügen dann bearbeiten
(Groß-/Kleinschreibung beachten):

Sirenenlautstärke
(0=stumm,1=hoch):0
Sirene Tondauer (1-9min):1

OK

Senden:

13

Deaktivierungspasswort (4 Ziern):
1234

Kopieren, einfügen dann bearbeiten
(Groß-/Kleinschreibung beachten):

Deaktivierungspasswort (4 Ziern):
8888

OK

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

17

Systemsprache ändern

Senden Sie den Code entsprechend der
Sprache, die Sie festlegen möchten. Für
Englisch beispielsweise senden Sie “0001”.

0001

Zurücksetzen des Systems auf
Werkseinstellungen

Senden:

0000

OK

Die folgende Tabelle enthält eine vollstän­dige Liste der Sprachcodes:

0001 Englisch
0002 Französisch
0003 Russisch
0004 Dänisch
0005 Niederländisch
0006 Italienisch
0007 Schwedisch

Die verfügbaren Sprachen sind von der
Produktversion abhängig.

0008 Deutsch
0009 Spanisch
0010 Finnisch
0011 Norwegisch
0012 Arabisch
0013 Farsi

OK

Die Einstellungen werden jetzt auf die
Standardwerte zurückgesetzt. Auch
gespeicherte Telefonnummern und
verbundenes Zubehör werden gelöscht.

Hinweis

Nur gespeicherte Nummern können
die SMS für das Zurücksetzen der
Werkseinstellungen senden.

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

18

Zubehör

Funkfernbedienung

Deaktivieren

LED-Anzeige

Aktivieren

Aktivierung des Systems

Drücken Sie die Aktivierungstaste " " zur
Aktivierung des Alarmsystems. Die LED­Anzeige leuchtet auf (das Bedienfeld gibt
einen Piepton aus). Das System ist aktiviert.

Wird ein Eindringling erkannt, ertönt die
Sirene. (Mit den Standardeinstellungen
schaltet sich die Sirene nach 3 Minuten aus).
In der Zwischenzeit werden vom System
automatisch die vorgespeicherten Nummern
gewählt.

Deaktivierung des Systems

Drücken Sie die Deaktivierungstaste "
" zur Deaktivierung des Alarmsystems. Die
LED-Anzeige leuchtet auf (das Bedienfeld
gibt zwei Pieptöne aus). Das System ist
deaktiviert.

Home-Modus

Drücken Sie die Home-Modus-Taste " " auf
der Fernbedienung. Die Systemstatus-LED
leuchtet auf. Alle Sensoren in den regulären
Zonen sind aktiviert, mit Ausnahme der
Sensoren in der Home-Modus-Zone. Die
Sensoren in der Home-Modus-Zone sind
deaktiviert, sodass sich der Benutzer im
Eigenheim bewegen kann.

SOS

Home-Modus

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

20

Stumm-Modus

Drücken Sie die Home-Modus-Taste "

" und die Aktivierungstaste " " oder
Deaktivierungstaste "
Auf diese Weise wird das Bedienfeld
bei Aktivierung oder Deaktivierung des
Systems keinen Piepton ausgeben.

" direkt danach.

Notfall-Modus

Unabhängig vom Systemstatus wird der
Alarm ausgelöst, sobald die Taste "SOS" auf
der Fernbedienung gedrückt wird.
Gleichzeitig sendet das Bedienfeld eine
Benachrichtigung per SMS ("RC-01 SOS",
wobei 01 die Nummer der Fernbedienung
ist) und wählt die vorgespeicherten
Telefonnummern.

Registrierung im Bedienfeld

Geben Sie Ihr Passwort ein und drücken Sie die Verbindungstaste " " auf dem Bedienfeld, um
den Verbindungsmodus zu starten. Eine beliebige Taste der Fernbedienung drücken.

Technische Daten

Stromversorgung:

DC 3 V (CR2025 Knopfbatterie x1)

Ruhestrom:

10 uA

Betriebsstrom:

≤7 mA

Übertragungsbereich:

≤ 80 m (in oenen Bereichen)

Radiofrequenz:

433 MHz (±75 KHz)

Gehäusematerial:

ABS-Kunststo

Betriebsbedingungen:

Umgebungstemperatur: -10 °C ~ +55 °C
Relative Luftfeuchtigkeit ≤80 %
(nicht kondensierend)

Abmessungen:

57 x 31 x 11 mm

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

21

Funkbewegungsmelder

Merkmale

Das ES-D1A ist ein hochleistungsfähiger Funk-Bewegungsmelder mit digitalem Dual­Core Fuzzy-Logic Infrarot-Kontroll-Chip mit Intelligenzanalyse. Diese Technologie erkennt
Störungen, die durch Körperbewegungen erzeugt werden und reduziert die Anzahl von
Fehlalarmen.

Mit automatischem Temperaturausgleich und Anti-Luftwirbel-Technologie ausgestattet, passt
sich dieser den Veränderungen der Umwelt an.

Design

1. LED-Anzeige

2. Erkennungsfenster

3. Halterung

1

2

PCB-Layout

LED-Funktions-

anzeige

Antenne

3

* Sabotagekontakt

Bei aktiviertem Alarmsystem wird der

Sabotagekontakt bei Önen des Gehäuses
automatisch den Alarm auslösen.

**Infrarotsensor

Erkennt die durch die Bewegung des

menschlichen Körpers freigegebene
Infrarotstrahlung. Die Oberäche nicht
berühren. Die Oberäche sauber halten.

Alarmzone­neinrichtung
Sabotagekon­takt*

Infrarotsen-

sor**

AA 1,5 V LR6

LED-Anzeigen

Dauerblinken: Selbsttest
Einmal blinken: Ein Eindringling wurde erkannt
Zweimal blinken: Selbsttest ist abgeschlossen; Wechsel in den Arbeitsmodus.
Blinken im 3-Sekunden-Abstand: Unterspannungshinweis: Die Batterien müssen ersetzt

werden (Der Anwender wird bei schwachen Batterien per SMS informiert, sofern der Melder
im Bedienfeld registriert wurde).

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

22

Verwendung

Önen Sie das Gehäuse und entfernen Sie den Streifen für die Batterieaktivierung. Der 30
Sekunden dauernde Selbsttest wird durchgeführt.

Wird der Sensor bei Betrieb innerhalb von
3 Minuten mehr als zweimal ausgelöst,
wechselt dieser zur Stromeinsparung in den
Standby-Modus. Wird innerhalb der nächsten
3 Minuten keine Bewegung erkannt, wechselt
der Sensor zurück in den Arbeitsmodus.

Verbindungstaste

Registrierung im Bedienfeld

Geben Sie Ihr Passwort ein und drücken Sie die Verbindungstaste " " auf dem Bedienfeld, um
den Verbindungsmodus zu starten. Drücken Sie die Verbindungstaste auf der Rückseite des
Bewegungssensors oder lösen Sie den Sensor aus (indem Sie sich davor bewegen).

Installation

Vermeiden Sie eine Montage des Melders in der Nähe von Fenstern, Klimaanlagen, Heizungen,
Kühlschränken, Öfen, Sonneneinstrahlung und an Orten mit starken Temperaturgegensätzen
oder mit stetigem Luftstrom.

Werden zwei Melder im selben Erkennungsbereich montiert, die Position verändern, um

Störungen und Fehlalarme zu vermeiden.

Montieren Sie die Halterung mit
Schrauben an der Wand und befestigen
Sie den Melder an der Halterung. Die
Halterung kann für die Änderung von
Erkennungsbereich und -winkel justiert
werden. Es wird empfohlen, den Melder
2,2 m über dem Boden zu montieren.

Der Melder reagiert auf
Kreuzbewegungen mehr, als auf
Vertikalbewegungen.

2,2 m

Boden

Ansicht von oben

Oben

Unten

Seitenansicht

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

23

Test

A. Den Melder nach der Installation einschalten. Nach dem einminütigen Selbsttest drücken
Sie die Test-Taste, laufen in den Erkennungsbereich und beobachten die LED-Anzeige, um so
die korrekte Funktion des Melders zu prüfen.

B. Die LED-Anzeige blinkt einmal bei Erkennung von Körperbewegung.

C. Passen Sie den Erkennungswinkel an, um so die beste Erkennungsleistung zu erreichen.

Technische Daten

Stromversorgung

DC 3 V (AA 1,5 V LR6-Batterien x 2)

Ruhestrom

≤ 30 uA

Alarmstrom

≤ 15 mA

Erkennungsbereich

8 m / 110 °

Übertragungsbereich:

≤ 80m (in oenen Bereichen)

Radiofrequenz

433 MHz (±75 KHz)

Gehäusematerial

ABS-Kunststo

Betriebsbedingungen

Temperatur: -10 °C~55 °C
Relative Luftfeuchtigkeit: ≤80 % (nicht
kondensierend)

Melderabmessungen (L x B x H)

107 x 53 x 32 mm

Melderabmessungen (L x B x H)

52 x 30 x 26,5 mm

Erkennungsbereich

110°

Ansicht von oben

0 m 2 m 4 m 6 m 8 m

2m

0 m

Seitenansicht

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

24

Tür-/Fenster-Funkkontakt

Merkmale

Der ES-D3A/B/C ist ein Tür-/Fensterkontakt, der an Türen, Fenstern und anderen, sich önenden und
schließenden Objekten, angebracht werden kann. Der Sensor sendet ein Signal an das Bedienfeld,
sobald der Magnet vom Sender getrennt wird.

Dank des Sabotagekontakts wird jeder Versuch, die Abdeckung des Tür-/Fensterkontakt zu entfernen,
den Alarm auslösen.

Design

Magnet

Sender

LED-Anzeige

PCB-Layout (ES-D3A/ES-D3B)

Sabotagekontakt

A23 12 V-Batterie

Zoneneinstellung

LED-Funktionsanzeige

LED-Anzeigen

Einmal blinken: Tür oder Fenster ist geönet

und der Sender sendet ein Signal an das
Bedienfeld.
Schnelles Blinken: Niedrigstromhinweis: die
Batterien müssen ersetzt werden.

Registrierung des Melders im Alarmsystem

Geben Sie Ihr Passwort ein und drücken Sie die Verbindungstaste "
Verbindungsmodus zu starten. Trennen Sie dann den Magnet vom Sender.

Um eine durchgeführte Registrierung zu überprüfen, das System aktivieren und den Magneten vom
Sender wieder trennen, indem Tür oder Fenster geönet wird, wo er installiert ist. Ertönt die Sirene,
war die Registrierung erfolgreich.

PCB-Layout (ES-D3C)

" auf dem Bedienfeld, um den

Sabotagekontakt
Jumper für

Zoneneinrichtung
AAA 1.5 V-Batterie

LED-Funktionsanzeige

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

25

Installation

- Önen Sie das Gehäuse und entfernen Sie den Streifen für die

Batterieaktivierung.

- Befestigen Sie den Sensor an der Tür und den Magneten am

Türrahmen.

- Der Magnet muss unbedingt über dem Sender platziert

werden.

- Montieren Sie den Magnet max. 1 cm vom Sender entfernt

und sichern Sie Sender und Magnet mit doppelseitigem
Klebeband oder Schrauben.

- Vermeiden Sie die Montage des Sensors in Bereichen mit

einer großen Menge von Metall oder Stromleitungen, wie z.
B. in Heizräumen oder Hauswirtschaftsraum.

Technische Daten (ES-D3A/ES-D3B)

Stromversorgung

DC 12 V (A23 12 V-Batterie x 1)

Ruhestrom

≤ 30 uA

Alarmstrom

≤ 15 mA

Übertragungsbereich

≤ 80 m (in oenen Bereichen)

Radiofrequenz

433 MHz (±75 KHz)

Gehäusematerial

ABS-Kunststo

Betriebsbedingungen

Temperatur: -10 °C~55 °C
Relative Luftfeuchtigkeit: ≤80 % (nicht
kondensierend)

Senderabmessungen (LxBxH)

60 x 45 x 18 mm

Magnetabmessungen (LxBxH)

45 x 19 x 17,5 mm

Technische Daten (ES-D3C)

Stromversorgung

AAA 1.5 V Batterie x1

Ruhestrom

≤ 30 uA

Alarmstrom

≤ 15 mA

Übertragungsbereich

≤ 80 m (in oenen Bereichen)

Radiofrequenz

433 MHz (±75 KHz)

Gehäusematerial

ABS-Kunststo

Betriebsbedingungen

Temperatur: -10 °C~55 °C
Relative Luftfeuchtigkeit: ≤80 % (nicht
kondensierend)

Senderabmessungen (LxBxH)

60 x 45 x 18 mm

Magnetabmessungen (LxBxH)

45 x 19 x 17,5 mm

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

26

RFID-Tag

Merkmale

Mit dem RFID-Tag können Ihr System aktiviert oder deaktiviert oder elektronische Türschlösser
entsperrt werden (die mit einer eTiger-Tastatur verbunden sind).

Registrierung des RFID-Tags im Alarmsystem

Geben Sie Ihr Passwort ein und drücken Sie die Verbindungstaste "
den Verbindungsmodus zu starten. Wischen Sie mit dem RFID-Tag über die Vorderseite des
RFID-Lesegeräts des Bedienfelds.

" auf dem Bedienfeld, um

Technische Daten

Maße

45 x 30 x 7 mm

Registrierung einer zusätzlichen eTiger-Sirene

Das Bedienfeld des S3b verfügt über eine integrierte 100 dB-Sirene.
Ihre eTiger-Sicherheitssysteme unterstützen das Hinzufügen weiterer Innen- und/oder
Außensirenen und ermöglichen so die Erweiterung Ihres Systems nach Ihren Bedürfnissen.

Anweisungen für die Registrierung einer zusätzlichen eTiger-Sirene nden Sie im der im
Lieferumfang der Sirene enthaltenen Handbuch.

Weitere Informationen über mit eTiger-Sicherheitssysteme kompatible Sirenen und
Zubehörteile nden Sie auf unserer Webseite etiger.com

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

27

Zoneneinrichtung von Zubehör

Jeder Melder kann 4 verschiedenen Zonenkategorien zugewiesen werden: Home-Modus­Zone, Einzel-Verzögerungszone, Normal-Zone und 24 h-Zone. Um einen Melder einer Zone
zuzuweisen, dessen Gehäuse önen und die Jumper entsprechend der folgenden Zeichnung
einstellen:

D0

D3

D0

D3

D0

D3

D0

D3

A. Home-Modus-Zone B. Verzögerungszone C. Normalzone D. 24 h-Zone

Home-Modus-Zone

Wird das System im Home-Modus aktiviert, lösen die der Home-Zone zugewiesenen Sensoren
keinen Alarm aus. Es wird empfohlen, der Home-Zone Bewegungsmelder zuzuweisen, damit das

System im Home-Modus ohne das Auslösen eines Alarms aktiviert werden kann, wenn Sie Zuhause
sind und sich darin bewegen.

Verzögerungszone

Es kann eine Eingangs- und Ausgangsverzögerung festgelegt werden. In solchen Fällen
werden die der "Verzögerungszone" zugewiesenen Sensoren während der festgelegten
Verzögerungszeit keinen Alarm auslösen. Beispiel: Wird ein Bewegungsmelder der
Verzögerungszone zugewiesen und die Eingangs-/Ausgangsverzögerung auf 30 Sekunden
festgelegt, wird der Bewegungsmelder innerhalb der 30 Sekunden nach Betreten und vor
Verlassen Ihres Eigenheims, keinen Alarm auslösen, sodass Sie Ihr Eigenheim betreten und
verlassen können, ohne Alarm auszulösen. Weitere Informationen über die Einrichtung der
Eingangs- und Ausgangsverzögerung nden Sie auf Seite 16. Es wird empfohlen, den Tür-/

Fenster-Kontakt der Verzögerungszone zuzuweisen.

Normalzone

Wird bei aktiviertem System ein Sensor ausgelöst, ertönt die Sirene. Ist das System deaktiviert,
lösen die Sensoren keinen Alarm aus.

24 h-Zone

Die der 24 h-Zone zugewiesenen Sensoren lösen sowohl bei aktiviertem als auch bei
deaktiviertem System einen Alarm aus. Es wird empfohlen, Rauchmelder, Gasmelder und

Außenlichtsensoren der 24 h-Zone zuzuweisen.

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

28

Sicherheit und Fehlerbehebung

FAQ

Problem Ursache des Fehlers Lösung

Das Bedienfeld ist

Keine Rückmeldung
nach der Interaktion
mit dem Bedienfeld

Verbindung Zubehör/
Bedienfeld nicht
möglich

Keine Rückmeldung
von Bedienfeld nach
Befehlen von der
Fernbedienung

System kann mit RFID­Tag nicht deaktiviert
werden

Treten Probleme auf, die in der FAQ oben nicht erwähnt sind, besuchen Sie etiger.com und
laden sich dort zur zusätzlichen Unterstützung die aktuelle Version des Benutzerhandbuchs
herunter.

ausgeschaltet

Stromausfall

Backup-Batterien sind
leer

Das Bedienfeld
bendet sich nicht im
Verbindungsmodus

Zubehör wurde für
Verbindung nicht
ausgelöst

Beim
Verbindungsversuch
gibt das Bedienfeld zwei
Pieptöne aus

Die Fernbedienung
wurde nicht mit dem
Bedienfeld verbunden

Der Abstand von
Fernbedienung zu
Bedienfeld ist zu groß

Der RFID-Tag wurde
nicht mit dem Bedienfeld
verbunden

Das Batteriefach önen und Gerät
einschalten

Wenden Sie sich an Ihr
Elektrizitätsunternehmen

Den Stromadapter an eine Steckdose
anschließen

Prüfen, ob sich das Bedienfeld im
Verbindungsmodus bendet

Prüfen, ob das Zubehör für das Senden
eines Signals an das Bedienfeld
ausgelöst wurde

Das Zubehör wurde bereits verbunden
Bei der Verbindung eines Zubehörs
mit dem Bedienfeld darf immer nur
ein Zubehör gleichzeitig ausgelöst
werden (d. h. der Erkennungsbereich
eines Bewegungsmelders, der nicht
dem zu erkennenden entspricht, muss
verlassen werden)

Anweisungen für die Verbindung der
Fernbedienung mit dem Bedienfeld
nden Sie auf Seite 21 dieses
Handbuchs

Übertragungsbereich der
Fernbedienung: 80 m (in oenen
Bereichen)

Zur Erhöhung des
Übertragungsbereichs kann ein
Signalverstärker installiert werden

Anweisungen für die Verbindung des
RFID-Tags mit dem Bedienfeld nden
Sie auf Seite 6 dieses Handbuchs

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

30

Vorsichtsmaßnahmen

Für eine sichere Verwendung und die Optimierung der Lebensdauer des Produkts empfehlen
wir die folgenden Vorsichtsmaßnahmen:

- Das Funkzubehör muss mit dem Bedienfeld verbunden werden.

- Niedrigspannung kann sich auf den Übertragungsbereich auswirken.

- Die SOS-Taste auf der Fernbedienung nur im Notfall drücken, um eine unnötige Belästigung

der Nachbarschaft zu vermeiden.

- Überprüfen Sie das System regelmäßig auf seine ordnungsgemäße Funktion.

- Das Bedienfeld ist weder wasserdicht noch feuchtigkeitsbeständig, installieren Sie es daher an

einem schattigen, kühlen und trockenen Ort.

- Das Gehäuse des Bedienfelds besteht aus ABS-Kunststo. Von hellem Licht fernhalten für eine

längere Lebensdauer.

- Das Bedienfeld ist nicht explosionssicher. Von Feuer und Flammen fernhalten.

- Installieren Sie das Bedienfeld nicht in der Nähe von Heizungen, Klimaanlagen, Mikrowellen

usw, die Wärme oder elektromagnetische Felder erzeugen.

- Entsorgen Sie Batterien in Übereinstimmung mit den lokalen Gesetzen.

- Das Zerlegen dieses Produkte muss durch geschultes Personal erfolgen.

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

31

Standards

Dieses Produkt trägt das Entsorgungssymbol für Elektromüll und elektronische Geräte (WEEE).
Das bedeutet, dass dieses Produkt gemäß der europäischen Direktive 2002/96/EC gehandhabt
werden muss, um mit nur minimalen umweltspezischen Auswirkungen recycelt oder zerlegt
werden zu können.

Weitere Informationen erhalten Sie von Ihren regionalen Behörden.

Elektronikprodukte, die nicht durch den selektiven Entsorgungsvorgang erfasst werden,
stellen durch das Vorhandensein potenziell gefährlicher Substanzen umwelt- und
gesundheitsrelevante Risiken dar.

In Übereinstimmung mit europäischen Gesetzen. Dieses Produkt entspricht den
grundlegenden Anforderungen und relevanten Vorschriften der Richtlinie 1999/5/EC..

Dieses Produkt wurde in Übereinstimmung mit der Direktive 2002/95/EC des Europaparlaments
und des Rats bezüglich der Verwendungseinschränkung bestimmter gefährlicher Substanzen
in elektrischen und elektronischen Geräten (RoHS-Direktive - RoHS) entwickelt und hergestellt
und erfüllt die Anforderungen für maximale Konzentrationswerte, die vom European Technical
Adaptation Committee (TAC) festgelegt wurden.

Hergestellt in China.

Bilder, Abbildungen und Text sind unverbindlich. ETIGER und das ETIGER-Logo sind
eingetragene Marken und das Eigentum von ETIGER.
Copyright © 2015 ETIGER. Alle Rechte vorbehalten.

Zubehör Sicherheit und FehlerbehebungSchnellstart Arbeiten mit dem Bedienfeld Arbeiten mit SMS

S3b-S-UM-DE20151030-1.4-W

Rue de la Loi, 25, 7100 La Louvière, Belgium

ETIGER EUROPE

[email protected]

32

www.etiger.com

S3b Sim Secual / S3b Sim Vid Secual

Système d'alarme GSM

www.etiger.fr

FR

Caractéristiques

- Fréquence GSM 850/900/1800/1900MHz

- Accepte jusqu’à 10 télécommandes, 50 accessoires sans l et 50 badges RFID

- Enregistrement de 5 numéros de téléphone, 5 numéros pour notications SMS

- Sécurité radio-fréquence des accessoires : plus d’un million de combinaisons de codes

- Armement / désarmement par SMS, appel téléphonique, ou application (sur iOS ou Android)

- Désarmement par badge RFID

- Sirène 100 dB intégrée et fonction d'appel depuis la centrale

- Notications SMS en cas de panne et rétablissement de courant, et en cas de batterie faible

- Surveillance audio du site à distance

- Batteries de secours incluses (2 x 800 mAh, au lithium), permettant jusqu'à 8h en mode veille.

Spécications

Nom du produit

S3b Sim Secual

SKU

S3b-S

Alimentation de la centrale

Entrée : AC 110-240V / 50-60 Hz
Sortie : DC 12V / 800 mA

Fréquence GSM

850 / 900 / 1800 / 1900 MHz

Radio-fréquence

433 MHz (±75 KHz)

Courant (veille)

110 mA

Dans la boîte

Centrale S3b x1
Détecteurs de mouvement x2
Détecteurs d'ouverture de porte / fenêtre x2
Télécommandes x2
Badges RFID x2

Courant (fonctionnement)

340 mA

Batteries de secours

Lithium, 3.7 V / 800 mAh x 2 (BL-5B)

Sirène interne

100 dB

Boîtier

Plastique ABS

Conditions d'utilisation

Température : -10°C~55°C
Humidité : ≤ 80% (sans condensation)

Dimensions de la centrale

188 x 132 x 26 mm

Adaptateur secteur x1
Documentation x1

S3b Sim Vid Secual

+ Caméra IP x 1 (avec adaptateur secteur et manuel)

Démarrage rapide

Design de la centrale (face)

Démarrage rapide Opérations sur la centrale Opérations SMS

Recherche réseau GSM : clignote une fois par seconde

Signal GSM normal : clignote une fois toutes les deux secondes

Lire le message vocal

Témoin de signal GSM

Lecteur RFID /

Design de la centrale (arrière)

Bouton
anti-arrachage

Haut-parleurMIC

Emplacement

Détecteurs laires

détecteurs laires

carte SIM

Clavier tactile

Armer

Désarmer

Appel

(zone 24h)

Sortie pour

Témoin lumineux

Détecteurs laires
(zone normale)

Sirène laire 500 mA

Serrure électronique

Enregistrer un
message /
Connexion

Mode Maison

Interface alimentation

Allumer /
Éteindre

Accessoires Sécurité et dépannage

Compartiment à batteries

4

Brancher le système

Ouvrez le compartiment à batteries à l'arrière de la centrale et insérez une carte SIM dans
l'emplacement prévu à cet eet.

Important

Avant d'utiliser la S3b Sim Secual, vous devez acheter une carte SIM compatible sur le réseau
GSM 850 / 900 / 1800 / 1900 MHz. Nous vous recommandons de souscrire à un abonnement
avec SMS illimités et une heure d'appel. Pour plus d'informations, contactez votre revendeur
local.

Important

Assurez-vous que votre carte SIM n'est pas bloquée par un code PIN. Pour plus d'informations,
contactez votre revendeur local.

Allumer le système

1. Branchez l'adaptateur secteur à une prise.

2. Raccordez l'adaptateur secteur à l'interface

d'alimentation située dans le compartiment à batteries.

3. Positionnez l'interrupteur situé dans le compartiment à

batteries sur "ON".

Démarrage rapide Opérations sur la centrale Opérations SMS

Accessoires Sécurité et dépannage

Fixer la centrale au mur

Avant de xer la centrale, assurez-vous que la réception du signal GSM est susante.

Fixez le support de montage au mur à l'aide de vis. Calez la centrale sur le support en vous
assurant que la centrale soit stable.

5

Premiers pas

Enregistrer un numéro de téléphone

Pour interagir avec la centrale par SMS, par appel téléphonique et/ou depuis l'application, au moins
un numéro pour notications SMS doit être enregistré dans la centrale. Pour ce faire, référez-vous
aux instructions page 12 de ce manuel.

Changer la langue du système

La langue de la centrale du S3b par défaut est l'anglais. Pour changer la langue du système,
référez-vous aux instructions page 18 de ce manuel. La "langue du système" désigne la
langue dans laquelle vous recevrez les SMS envoyés par la centrale.

Armement / Désarmement du système

Votre alarme peut être armée ou désarmée depuis la centrale, par SMS, par application et par appel
téléphonique.

Depuis la centrale : référez-vous aux instructions page 9 de ce manuel.

Par SMS : pour armer votre système, envoyez “1” par SMS au numéro de téléphone de la carte

SIM dans votre centrale. Pour désarmer votre système, envoyez “0” par SMS au numéro de
téléphone de la carte SIM dans votre centrale.

Par badge RFID (désarmement uniquement) : présentez le badge RFID devant le lecteur RFID
de la centrale.

Pour recevoir les notications par SMS à chaque fois que le système est désarmé par badge RFID, un
numéro pour notications SMS doit être enregistré dans la centrale (référez-vous aux instructions
page 12 de ce manuel). Si vous avez enregistré plusieurs numéros pour notications SMS, seul le
premier numéro enregistré recevra les notications lors du désarmement par badge RFID.

Par application : cliquez sur “Armer” ou “Désarmer” pour armer ou désarmer le système.

L'application est disponible sur l'App Store et Google Play (plus d'informations sur etiger.fr).

Démarrage rapide Opérations sur la centrale Opérations SMS

Accessoires Sécurité et dépannage

Enregistrer des accessoires et badges RFID supplémentaires

1. Sur la centrale, tapez votre code puis appuyez sur la touche Connexion " " pour entrer en

mode Connexion.

2. Déclenchez l'accessoire une fois dans les 15 secondes suivantes (pour un badge RFID,

présentez-le devant le lecteur RFID de la centrale). Vous entendez un bip : l'enregistrement a
bien été eectué.

Le code par défaut est 1234. Pour changer le code, référez-vous aux instructions page 17.

6

Si l'accessoire a déjà été enregistré, la centrale émet deux bips. Le premier accessoire enregistré
est assigné à la zone 1, le second accessoire enregistré est assigné à la zone 2, etc. Les zones 1
à 9 peuvent être renommées. Les zones 10 à 50 ne peuvent pas être renommées. Pour savoir
comment renommer les zones, reportez-vous aux instructions page 15 de ce manuel.

Appel abrégé

Cette fonction est uniquement disponible lorsque le système est désarmé.

Appuyez sur la touche d'appel de la centrale “ ” pendant 3 secondes : la centrale compose le
premier numéro de téléphone enregistré. Appuyez à nouveau sur la touche d'appel “
terminer l'appel.

” pour

Appel mains-libres depuis la centrale

Cette fonction est uniquement disponible lorsque le système est désarmé.

Tapez le numéro de téléphone à appeler puis appuyez sur la touche d'appel “

”.

Enregistrer / Lire un message vocal

Appuyez longuement sur la touche d'enregistrement de message vocal " " pour enregistrer
un message de 10 secondes. Les témoins lumineux de la touche de lecture de message vocal
clignotent lorsqu'un message a été enregistré.

Appuyez au centre du lecteur RFID de la centrale pour écouter le message vocal. Les LEDs
s'éteignent lorsque le message est lu. Appuyez à nouveau pour réécouter le message.

Démarrage rapide Opérations sur la centrale Opérations SMS

Accessoires Sécurité et dépannage

Remise à zéro

Allumez votre centrale (si celle-ci est déjà allumée, éteignez-la puis rallumez-la). Appuyez sur
le bouton anti-arrachage au dos de la centrale 5 fois dans les 5 secondes qui suivent l'allumage
de la centrale.

Les paramètres d'usine seront restaurés. Les numéros de téléphone et les accessoires
enregistrés dans la centrale seront supprimés de celle-ci.

7

Opérations sur la centrale

Armer le système

Appuyez sur la touche "Armer" de la centrale " ". La centrale émet un bip : le système est armé.

Remarque

Si le délai d'entrée et de sortie est activé, seuls les détecteurs dans la zone Délai seront armés
après le délai déni (référez-vous aux instructions page 16 de ce manuel pour en savoir plus
sur les délais d'entrée et de sortie).

Démarrage rapide Opérations sur la centrale Opérations SMS

Désarmer le système

Tapez votre code puis appuyez sur le bouton Désarmer "
deux bips : le système est désarmé.

" sur la centrale. La centrale émet

Mode Maison

Appuyez sur le bouton Mode Maison " " sur la central e. La centrale émet deux bips : le système
est armé en Mode Maison.

En Mode Maison, tous les détecteurs sont armés sauf ceux assignés à la zone Maison. Les
détecteurs assignés à la zone Maison sont désarmés : ils ne peuvent pas déclencher d'alarme.

Pour plus d'information sur l'assignation à une zone, référez-vous aux instructions page 28
de ce manuel.

Accessoires Sécurité et dépannage

9

Contrôle par appel téléphonique

Méthode 1

Lorsque l'alarme est déclenchée, la centrale compose les numéros de téléphone enregistrés.
Après avoir décroché, vous pouvez contrôler la centrale à distance en suivant les instructions
dans le tableau ci-dessous.

Méthode 2

1. Sur votre téléphone, composez le numéro de téléphone de la carte SIM dans votre centrale.

2. Entrez votre code suivi de ”#”. (Code par défaut : 1234).

3. Choisissez les actions que vous souhaitez eectuer (référez-vous aux instructions dans le
tableau ci-dessous).

Remarque

L'appel est interrompu automatiquement après 30 secondes sans activité de votre part.

Tableau des commandes

Commande Fonction Commentaire

Touche “1“ Arme le système -

Touche “0“

Touche “

Touche “3“ Appel téléphonique avec la centrale -

Touche “6“ Éteint la sirène -

Touche “9“ Allume la sirène -

Touche “#“

- Désarme le système et arrête la sirène

- Met n à la surveillance audio sans raccrocher

- Met n à la conversation sans raccrocher

“ Surveillance audio -

- Désarme le système et arrête la sirène

- Sortie du contrôle par appel téléphonique

-

Cette fonction peut être
obtenue en raccrochant

Démarrage rapide Opérations sur la centrale Opérations SMS

Accessoires Sécurité et dépannage

10

...

Opérations SMS

Opérations SMS

IMPORTANT : AVANT D'UTILISER POUR LA PREMIÈRE FOIS

INSÉREZ UNE CARTE SIM DANS LA CENTRALE.
ASSUREZVOUS QUE LA CARTE SIM NE SOIT PAS PROTÉGÉE PAR UN CODE PIN.

ENREGISTREZ UN NUMÉRO DE TÉLÉPHONE POUR NOTIFICATIONS SMS instructions sur la
page ci-contre). Seuls les numéros enregistrés peuvent contrôler et congurer le système.

Chaque opération SMS présentée dans ce manuel sera illustrée comme suit.
Vous envoyez :

Démarrage rapide Opérations sur la centrale Opérations SMS

6

La centrale répond :

Numéros SMS:

1.

2.

3.

4.

5.

Par défaut, le système est en anglais. Pour changer la langue du système, reportez-vous
aux instructions page 19.

Important

Lorsque vous répondez à la centrale par SMS, assurez-vous de ne pas insérer d'espace après

les ponctuations "." et ":". Par exemple, pour enregistrer les numéros SMS, votre SMS doit être
formaté comme suit :

Numéros SMS:

1.067890033

2.067890022

3.067890011

4.067890000

5.

La bulle bleue correspond au premier SMS
que vous envoyez.

La bulle grise correspond à la réponse
envoyée par la centrale.

Les bulles qui font suite correspondent au
dialogue entre vous et la centrale (vos SMS
en bleu, SMS envoyés par la centrale en gris)

Pas d'espace après "1."

Accessoires Sécurité et dépannage

12

Enregistrer les numéros de
téléphone pour notications
SMS

Désarmer le système

Démarrage rapide Opérations sur la centrale Opérations SMS

Envoyez :

Envoyez :

6

Numéros SMS:

1.

2.

3.

4.

5.

Copiez, collez, puis éditez
(sensible à la casse) :

Numéros SMS:

1.067890033

2.067890022

3.067890011

4.067890000

5.

ok

Remarque

Le premier numéro SMS enregistré recevra
les notications SMS à chaque fois que le
système sera désarmé par badge RFID.

0

Système désarmé.

Armer le système

Envoyez :

1

Système armé.

Accessoires Sécurité et dépannage

Mode Maison

Envoyez :

2

Système en Mode Maison.

13

État du système

Envoyez :

00

Système:désarmé
Alimentation secteur:oui

Remarque

Les valeurs indiquées ci-dessus sont
susceptibles de changer selon les
paramètres de votre système.

Enregistrer les numéros de
téléphone

Envoyez :

5

Numéros de téléphone:

1.

2.

3.

4.

5.

Copiez, collez, puis éditez
(sensible à la casse) :

Numéros de téléphone:

1.067890033

2.067890022

3.067890011

4.067890000

5.

ok

Démarrage rapide Opérations sur la centrale Opérations SMS

Accessoires Sécurité et dépannage

14

Renommer les zones

Envoyez "91~99". Par exemple, pour la zone

1, envoyez :

Alerte SMS batterie d'accessoire
faible

(disponible pour les accessoires tels que les
détecteurs de mouvement)

Démarrage rapide Opérations sur la centrale Opérations SMS

91

Noms des zones:

1.

Copiez, collez, puis éditez
(sensible à la casse) :

Noms des zones:

1.chambre

ok

Remarque

Les zones 1 à 9 peuvent être renommées. Le
nom de chaque zone ne doit pas comporter
plus de 30 caractères. Les zones 10 à 50 ne
peuvent être renommées.

Pour les accessoires assignés à des zones
ayant été renommées, un SMS sera envoyé au
format “Batt. faible + n° zone + nom de zone”.

Batt. faible z01 chambre

Pour les accessoires assignés à des zones
n’ayant pas été renommées, un SMS sera
envoyé au format “Batt. faible + n° zone”.

Batt. faible z01

Alerte SMS tentative d’arrachage
d’un accessoire

(disponible pour les accessoires tels que les
détecteurs de mouvement)

Pour les accessoires assignés à des zones
ayant été renommées, un SMS sera envoyé au
format “Sabotage + n° zone + nom de zone".

Sabotage zone 01 chambre

Pour les accessoires assignés à des zones
n’ayant pas été renommées, un SMS sera
envoyé au format “Sabotage + n° zone”.

Accessoires Sécurité et dépannage

Sabotage zone 01

15

Renommer les badges RFID

Délais d'entrai et de sortie

Démarrage rapide Opérations sur la centrale Opérations SMS

Envoyez :

10

Renommer les badges RFID:

1.

2.

3.

4.

Copiez, collez, puis éditez
(sensible à la casse) :

Renommer les badges RFID:

1.Léo

2.Nounou

3.Élise

4.

ok

Remarque

Le premier numéro SMS reçoit les
notications par SMS lorsque le système est
désarmé par badge RFID.
Si le badge qui désarme le système a déjà
été renommé, la notication SMS sera :
"Badge-01 Léo DESARME" ("01" est le numéro
du badge, "Léo" est le nom du badge). Un
numéro est attribué à chaque autre badge,
en fonction de leur ordre d'inscription à la
centrale : les notications SMS seront dans ce
cas au format : "Badge-04 DESARME" ("04"
est le numéro du badge). Référez-vous aux
instructions page 27 pour en savoir plus
sur l'inscription des badges RFID à la centrale.

Envoyez :

11

Délai d'entrée(0-300sec):0
Délai de sortie(0-300sec):0

Copiez, collez, puis éditez
(sensible à la casse) :

Délai d'entrée(0-300sec):10
Délai de sortie(0-300sec):20

ok

Remarque

Cette fonction aecte uniquement les
détecteurs assignés à la zone Délai. Référez­vous aux instructions page 28 de ce manuel
pour savoir comment assigner un détecteur à
la zone Délai.

Cette fonction peut être utilisée si vous ne
souhaitez pas avoir de télécommande ou de
badge RFID avec vous.
Lorsque vous armez le système, le système
s'arme après le délai déni. Lorsque vous
désarmez le système, le système se désarme
après le délai déni.
Lorsque le système est armé, vous entendez
un bip par seconde pour vous rappeler
de quitter les lieux. Le rythme s'accélère
pendant les 10 dernières secondes. Si une
intrusion est détectée, l'alarme est retardée
en fonction du délai.

Accessoires Sécurité et dépannage

16

Volume et durée de la sirène

Changer le code

Démarrage rapide Opérations sur la centrale Opérations SMS

Envoyez :

12

Volume de la sirène(0=muet,1=fort):1
Durée de la sirène(1-9min):5

Copiez, collez, puis éditez
(sensible à la casse) :

Volume de la sirène(0=muet,1=fort):0
Durée de la sirène(1-9min):1

ok

Envoyez :

13

Code de désarmement(4 chires):
1234

Copiez, collez, puis éditez
(sensible à la casse) :

Code de désarmement(4 chires):
8888

ok

Accessoires Sécurité et dépannage

17

Changer la langue

Restaurer les paramètres d'usine

Démarrage rapide Opérations sur la centrale Opérations SMS

Envoyez le code correspondant à la langue
que vous souhaitez dénir. Par exemple,
pour le français, envoyez “0002”.

0002

ok

Le tableau ci-dessous reprend les codes
pour chaque langue disponible

0001 Anglais
0002 Français
0003 Russe
0004 Danois
0005 Néerlandais
0006 Italien
0007 Suédois

Les langues disponibles peuvent varier
selon la version de votre produit.

0008 Allemand
0009 Espagnol
0010 Finnois
0011 Norvégien
0012 Arabe
0013 Farsi

Envoyez :

0000

ok

Les paramètres d'usine seront restaurés. Les
numéros de téléphone et les accessoires
enregistrés dans la centrale seront
supprimés de celle-ci.

Remarque

Seuls les numéros enregistrés peuvent
restaurer les paramètres d'usine par SMS.

Accessoires Sécurité et dépannage

18

Accessoires

Télécommande

Démarrage rapide Opérations sur la centrale Opérations SMS

Désarmer

Témoin lumineux

Armer

Armer le système

Appuyez sur la touche Armer " ". Le témoin
lumineux s'allume (la centrale émet un bip) :
le système est armé.

Si une intrusion est détectée, la sirène sonne.
(La sirène s'éteint après 3 minutes par défaut.)
Pendant ce temps, la centrale compose les
numéros de téléphone enregistrés.

Désarmer le système

Appuyez sur la touche Désarmer " ". Le
témoin lumineux s'éteint (la centrale émet
deux bips). Le système est désarmé.

Mode Maison

Appuyez sur la touche Mode Maison " ". L e
témoin lumineux de la centrale est allumé. Tous
les détecteurs sont armés sauf ceux assignés à
la zone Mode Maison. Les détecteurs assignés
à la zone Mode Maison sont désactivés pour
éviter de déclencher une alarme lorsque vous
êtes chez vous.

SOS

Mode Maison

Accessoires Sécurité et dépannage

20

Mode Silencieux

Appuyez sur la touche Mode Maison " "
puis sur la touche Armer " " (ou Désarmer

") immédiatement après. Dans ce cas, la

"
centrale n'émet pas de son lorsque vous
armez ou désarmez votre système.

Mode d'urgence

Que le système soit armé ou désarmé, l'alarme
est déclenchée lorsque vous appuyez sur la
touche "SOS" de la télécommande.
La centrale envoie alors une notication par
SMS ("RC-01 SOS", 01 désignant le numéro de
la télécommande) et compose les numéros
de téléphone enregistrés.

Enregistrer la télécommande dans la centrale

Tapez votre code sur la centrale, puis appuyez sur la touche Connexion " " pour passer en
mode Connexion. Appuyez ensuite sur une des touches de la télécommande pour enregistrer
celle-ci.

Spécications

Alimentation

DC 3V (pile CR2025 x1)

Courant (veille)

10 uA

Courant (fonctionnement)

≤7 mA

Distance de transmission

≤ 80 m (sans obstacle)

Radio-fréquence

433MHz (±75KHz)

Boîtier

Plastique ABS

Conditions d'opération

Température : -10°C ~ +55°C
Humidité relative : ≤80%
(sans condensation)

Dimensions

57 x 31 x 11 mm

Démarrage rapide Opérations sur la centrale Opérations SMS

Accessoires Sécurité et dépannage

21

Détecteur de mouvement sans l

Caractéristiques

Le ES-D1A est un détecteur de mouvement haute performance. Grâce à sa puce de contrôle
infrarouge double coeur à logique oue numérique et à analyse intelligente identiant
ecacement les signaux d’interférence à partir des signaux de mouvements corporels, ce
détecteur réduit le risque de fausses alertes.

Grâce à ses technologies de compensation automatique de la température et anti-turbulence,
il s’adapte facilement aux variations environnementales.

Démarrage rapide Opérations sur la centrale Opérations SMS

Design

1. Témoin lumineux

2. Fenêtre de détection

3. Support

1

2

Circuit imprimé

Témoin lumineux

Antenne

3

Détecteur infrarouge

Détecte les rayons infrarouges émis par

les mouvements humains. Ne pas toucher
la surface. Maintenir propre.

Bouton anti-arrachage

Lorsque le système est armé, ce dispositif

déclenche l’alarme si le boîtier du
détecteur est ouvert.

Conguration de
la zone

Bouton
anti-arrachage

Détecteur
infrarouge

AA 1.5V LR6

Indications LED

Clignote continuellement : auto-test
Clignote une fois : intrusion détectée
Clignote deux fois : auto-test terminé ; passe en état de marche.
Clignote une fois toutes les 3 secondes : les piles doivent être remplacées (si le détecteur est

inscrit à la centrale d’alarme, vous recevrez une notication par SMS).

Accessoires Sécurité et dépannage

22

Utilisation

Ouvrez le boîtier et retirez la languette d’activation des piles. L’auto-test se lance pendant une
minute.

En fonctionnement, si le détecteur est
déclenché plus de 2 fois en 3 minutes, il
passe automatiquement en mode veille
pour économiser l’énergie. En l'absence de
détection durant ces 3 minutes, le détecteur
retourne en mode de fonctionnement
normal.

Connexion

Enregistrer le détecteur dans la centrale

Tapez votre code sur la centrale, puis appuyez sur la touche Connexion " " pour passer en
mode Connexion. Appuyez sur le bouton Connexion au dos du détecteur ou déclenchez celui­ci (en passant devant) pour l'enregistrer dans la centrale.

Installation

Évitez de xer le détecteur près des fenêtres, climatisations, chauages, refrigérateurs, fours ou
tout autre endroit soumis à des changements rapides de température, ou dans des endroits
où l’air circule fréquemment.

Si deux détecteurs sont installés dans le même champ de détection, ajustez leur emplacement

pour éviter les interférences et les fausses alarmes.

Haut

Fixez le support sur un mur à l’aide
de vis et montez le détecteur sur le
support. Ajustez le support pour
changer l’angle et la distance de
détection. Il est recommandé de
xer le détecteur à 2,2 m du sol.

2.2 m

Sol

Bas

Démarrage rapide Opérations sur la centrale Opérations SMS

Accessoires Sécurité et dépannage

Le détecteur est plus sensible aux
mouvements horizontaux qu’aux
mouvements verticaux.

Vue de dessus

Vue de

côté

23

Test

A. Après la minute d’auto-test, appuyez sur le bouton de test, marchez dans le champ de
détection et observez le témoin lumineux pour vous assurer que le détecteur fonctionne
correctement.

B. Le témoin lumineux clignote une fois lorsqu’un mouvement est détecté.

C. Ajustez l’angle du détecteur pour obtenir les meilleures performances de détection.

Démarrage rapide Opérations sur la centrale Opérations SMS

Spécications

Alimentation

DC 3V (Piles AA 1.5V LR6 x 2)

Courant (veille)

≤ 30 uA

Courant (fonctionnement)

≤ 15 mA

Champ de détection

8m / 110°

Distance de transmission

≤ 80m (sans obstacle)

Radio-fréquence

433 MHz (±75 KHz)

Boîtier

Plastique ABS

Conditions d'opération

Température : -10°C ~ +55°C
Humidité relative : ≤80%
(sans condensation)

Dimensions du détecteur

107 x 53 x 32 mm

Dimensions du support

52 x 30 x 26.5 mm

Champ de détection

110°

Vue de dessus

0m 2m 4m 6m 8m

2m

0m

Vue de côté

Accessoires Sécurité et dépannage

24

Détecteur d'ouverture de porte / fenêtre sans l

Caractéristiques

Le ES-D3A/B/C est un détecteur d’ouverture de porte / fenêtre. Il peut être installé sur les
portes, les fenêtres, ou tout mobilier qui s’ouvre et se ferme. Le détecteur envoie un signal
lorsque l’aimant est désolidarisé du reste du détecteur.

Grâce au dispositif anti-arrachage, toute tentative d’arracher le détecteur déclenchera une
alarme.

Démarrage rapide Opérations sur la centrale Opérations SMS

Design

Aimant

Transmetteur

Témoin lumineux

Indications du témoin lumineux

Clignote une fois : la porte ou la fenêtre est

ouverte, le transmetteur envoie un signal à
la centrale d’alarme.
Clignote rapidement : batteries faibles,
celles-ci doivent être remplacées.

Circuit imprimé (ES-D3A/ES-D3B)

Bouton
anti-arrachage

Pile A23 12V
Conguration de

la zone

Témoin lumineux

Circuit imprimé (ES-D3C)

Bouton anti-arrachage
Cavaliers pour

conguration des zones
Pile AAA 1,5V

Témoin lumineux

Enregistrer le détecteur dans la centrale

Tapez votre code sur la centrale, puis appuyez sur la touche Connexion " " pour passer en
mode Connexion. Séparez ensuite l'aimant du transmetteur pour enregistrer le détecteur dans
la centrale.

Pour vérier si l'enregistrement a bien été eectué, armez le système et séparez l'aimant du
transmetteur à nouveau en ouvrant la porte ou la fenêtre sur laquelle le détecteur est installé.
Si la sirène se déclenche, l'enregistrement a bien été eectué.

Accessoires Sécurité et dépannage

25

Installation

- Ouvrez le boîtier et enlevez la languette d’activation

de la batterie.

- Fixez le détecteur sur la porte, et l’aimant sur le cadre

de la porte.

- Assurez-vous que l’aimant est situé au-dessus du

transmetteur.

- Fixez l’aimant au maximum 1 cm au-dessus du

transmetteur, et xez ce dernier avec de l’adhésif
double face ou des vis.

- Évitez de xer le détecteur dans des endroits à forte

concentration en métal ou en ls électriques.

Démarrage rapide Opérations sur la centrale Opérations SMS

Spécications (ES-D3A/ES-D3B)

Alimentation

DC 12V (Pile A23 12V x 1)

Courant (veille)

≤ 30 uA

Courant (veille)

≤ 15 mA

Distance de transmission

≤ 80 m (sans obstacle)

Radio-fréquence

433 MHz (±75 KHz)

Boîtier

Plastique ABS

Conditions d'opération

Température : -10°C ~ +55°C
Humidité relative : ≤80%
(sans condensation)

Dimensions du transmetteur

60 x 45 x 18 mm

Dimensions de l'aimant

45 x 19 x 17,5 mm

Spécications (ES-D3C)

Alimentation

1 pile type AAA 1,5V

Courant (veille)

≤ 30 uA

Courant (veille)

≤ 15 mA

Distance de transmission

≤ 80 m (sans obstacle)

Radio-fréquence

433 MHz (±75 KHz)

Boîtier

Plastique ABS

Conditions d'opération

Température : -10°C ~ +55°C
Humidité relative : ≤80%
(sans condensation)

Dimensions du transmetteur

60 x 45 x 18 mm

Dimensions de l'aimant

45 x 19 x 17,5 mm

Accessoires Sécurité et dépannage

26

Badge RFID

Caractéristiques

Le badge RFID vous permet de désarmer votre système et de déverrouiller une serrure
électronique.

Enregistrer le badge dans la centrale

Tapez votre code sur la centrale, puis appuyez sur la touche Connexion " " pour passer en
mode Connexion. Puis, présentez le badge devant le lecteur RFID de la centrale pour l'y
enregistrer.

Spécications

Dimensions

45 x 30 x 7 mm

Enregistrer une sirène eTiger supplémentaire

La centrale de votre système S3b Sim Secual dispose d'une sirène intégrée 100 dB.
Votre kit d'alarme eTiger accepte les sirènes supplémentaires (d'intérieur ou d'extérieur) pour
vous permettre de bâtir un système adapté à vos besoins.

Pour enregistrer une sirène eTiger supplémentaire, reportez-vous aux instructions du manuel
inclus avec la sirène en question.

Pour plus d'information sur les sirènes et autres accessoires compatibles avec les systèmes
eTiger, rendez-vous sur notre site internet etiger.fr

Démarrage rapide Opérations sur la centrale Opérations SMS

Accessoires Sécurité et dépannage

27

Conguration des zones

Chaque détecteur peut être assigné à 4 catégories de zones : zone Mode Maison, zone Délai, zone
Normale et zone 24h. Pour assigner un détecteur à une zone, ouvrez le boîtier, et positionnez les
cavaliers conformément aux schémas ci-dessous :

Démarrage rapide Opérations sur la centrale Opérations SMS

D0

D3

D0

D3

D0

D3

D0

D3

A. Zone Mode Maison B. Zone Délai C. Zone Normale D. Zone 24h

Zone Mode Maison

Lorsque le système est armé en Mode Maison, les détecteurs assignés à la zone Mode Maison
ne déclenchent pas d'alarme. Il est recommandé d'assigner les détecteurs de mouvement à la

zone Mode Maison pour que vous puissiez circuler librement chez vous même lorsque le système
est armé en Mode Maison, sans déclencher d'alarme.

Zone Délai

Un délai à l'entrée et un délai à la sortie peuvent être déni. Dans ce cas, les détecteurs assignés
à la zone Délai ne peuvent déclencher une alarme qu'après le délai déni. Par exemple, si vous
assignez un détecteur de mouvement à la zone Délai et que vous paramétrez 30 secondes
de délai d'entrée, le détecteur de mouvement ne déclenchera pas d'alarmes pendant les
30 secondes qui suivent votre entrée chez vous : vous pouvez ainsi rentrer chez vous et
taper votre code pour désarmer le système depuis la centrale, sans déclencher d'alarme.
Reportez-vous aux instructions page 16 de ce manuel pour savoir comment dénir le délai
d'entrée et de sortie. Il est recommandé d'assigner les détecteurs situés dans votre entrée à la zone

Délai.

Zone Normale

Quand le système est armé, si un détecteur est déclenché, la sirène retentit. Quand le système
est désarmé, les détecteurs ne déclenchent pas d'alarme.

Zone 24h

Que le système soit armé ou désarmé, les détecteurs assignés à la zone 24h déclenchent une
alarme. Il est recommandé d'assigner les détecteurs de fumée et les détecteurs de gaz à la zone 24h.

Accessoires Sécurité et dépannage

28

Sécurité et dépannage

FAQ

Problème Cause potentielle Solution

La centrale est éteinte

Pas de réponse de la
part de la centrale

Les accessoires ne
peuvent pas être
enregistrés dans la
centrale

Pas de réponse de
la centrale lorsque
vous utilisez la
télécommande

Impossible de
désarmer le système
avec un badge RFID

Si les problèmes que vous rencontrez ne sont pas mentionnés ci-dessus, rendez-vous sur
notre site etiger.fr pour télécharger la dernière version de ce manuel ou pour accéder à notre
rubrique d'assistance.

Panne de courant

Les batteries de secours sont
vides

La centrale n'est pas en mode
Connexion

Les accessoires n'ont pas
été déclenchés an d'être
enregistrés

Lors de l'enregistrement, la
centrale émet deux bips

La télécommande n'a pas été
enregistrée dans la centrale

La télécommande est trop
éloignée de la centrale

Le badge RFID n'a pas été
enregistré dans la centrale

Ouvrez le compartiment à batterie
et allumez la centrale

Contactez votre fournisseur
d'électricité

Branchez l'adaptateur secteur à
une prise

Assurez-vous que la centrale est en
mode Connexion

Assurez-vous que vous déclenchez
bien l'accessoire pour l'enregistrer
dans la centrale

L'accessoire a déjà été enregistré

Assurez vous de ne pas déclencher
un autre accessoire lors du
processus d'enregistrement
(par ex., ne restez pas devant un
détecteur de mouvement si ce
n'est pas celui que vous souhaitez
enregistrer)

Suivez les instructions page 21
pour enregistrer la télécommande
dans la centrale

Distance de transmission de
la télécommande : 80 m (sans
obstacle)

Un répétiteur peut être installé
pour accroître la distance de
réception du signal

Suivez les instructions page 27
pour enregistrer un badge RFID
dans la centrale

Démarrage rapide Opérations sur la centrale Opérations SMS

Accessoires Sécurité et dépannage

30

Précautions

Pour une utilisation plus sûre du produit et an d'optimiser sa durée de vie, nous vous
recommandons de suivre les indications ci-dessous :

- Les accessoires sans l doivent être enregistrés dans la centrale.

- Une alimentation insusante est susceptible d'aecter la distance de transmission.

- Ne pas appuyer sur la touche SOS de la télécommande sauf en cas de nécessité, an ne pas

déranger le voisinage.

- Vériez votre système régulièrement an de vous assurer que celui-ci fonctionne.

- La centrale n'est ni étanche ni résistante à l'humidité : elle doit être installée dans un endroit

frais, sec et à l'abri du soleil.

- Le boîtier de la centrale est en plastique ABS. Maintenir à l'abri de la lumière.

- La centrale n'est pas résistante aux explosions. Maintenir hors de portée des ammes.

- Installez la centrale éloignée des objets tels que les chauages, climatiseurs, micro-ondes, etc.,

qui sont susceptibles de générer des champs électromagnétiques.

- Jetez les batteries conformément aux réglementations locales.

- Le désassemblage du produit ne doit être eectué que par du personnel professionnel.

Démarrage rapide Opérations sur la centrale Opérations SMS

Accessoires Sécurité et dépannage

31

Normes

Ce produit porte le symbole du tri sélectif pour les équipements électriques et électroniques
(DEEE). Cela signie qu’il doit être traité conformément à la Directive européenne 2002/96/
EC an d’être recyclé ou démantelé pour minimiser son impact sur l‘environnement. Pour de
plus amples informations, veuillez contacter les autorités locales ou régionales. Les produits
électroniques qui ne font pas l’objet d’un tri sélectif sont potentiellement dangereux pour
l’environnement et la santé humaine en raison de la présence de substances dangereuses.

En conformité avec la réglementation européenne. Ce produit satisfait aux exigences
fondamentales et autres conditions pertinentes de la Directive 1999/5/EC.

Ce produit a été conçu et fabriqué en conformité avec la Directive 2002/95/EC du Parlement
européen et du Conseil relative à la limitation de l’utilisation de certaines substances
dangereuses dans les équipements électriques et électroniques (Directive RoHS) et est
déclaré satisfaisant aux valeurs de concentration maximum dénies par le Comité technique
d’adaptation européen (European Technical Adaptation Committee – TAC).

Fabriqué en Chine

Photos, illustrations et textes non contractuels. ETIGER et le logo ETIGER sont les marques
déposées d’ETIGER. Copyright © 2015 ETIGER. Tous droits réservés.

Démarrage rapide Opérations sur la centrale Opérations SMS

Accessoires Sécurité et dépannage

S3b-S-UM-FR20151030-1.4-W

Rue de la Loi, 25, 7100 La Louvière, Belgium

ETIGER EUROPE

[email protected]

32

www.etiger.fr
