Page 1

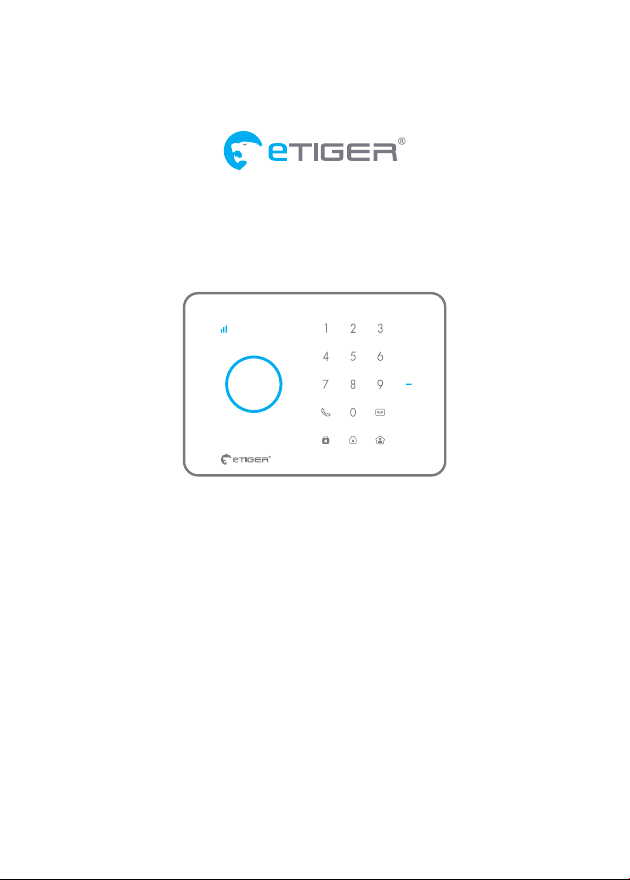

Quick Start Guide

S3b Sim Secual / S3b Sim Vid Secual

www.etiger.com

Page 2

Page 3

Page 4

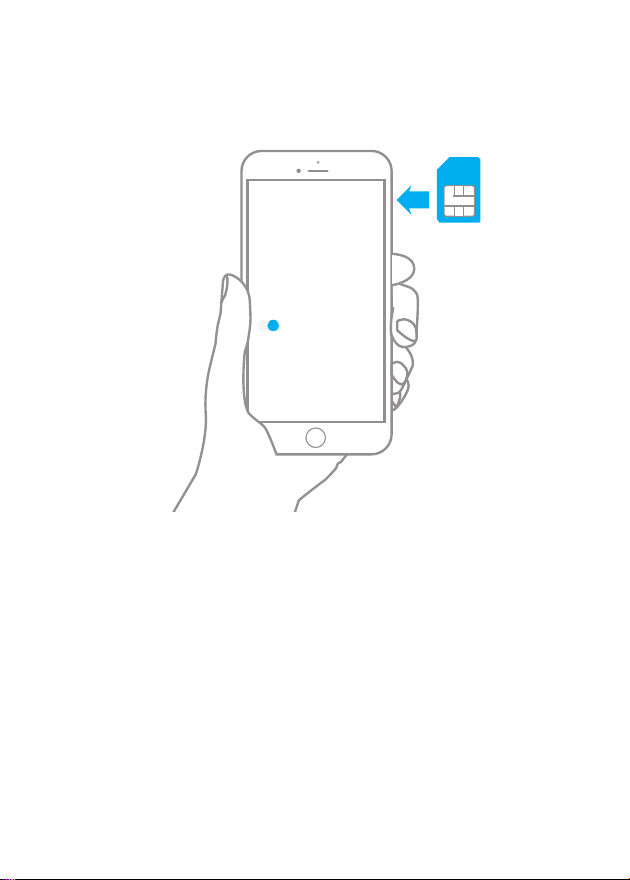

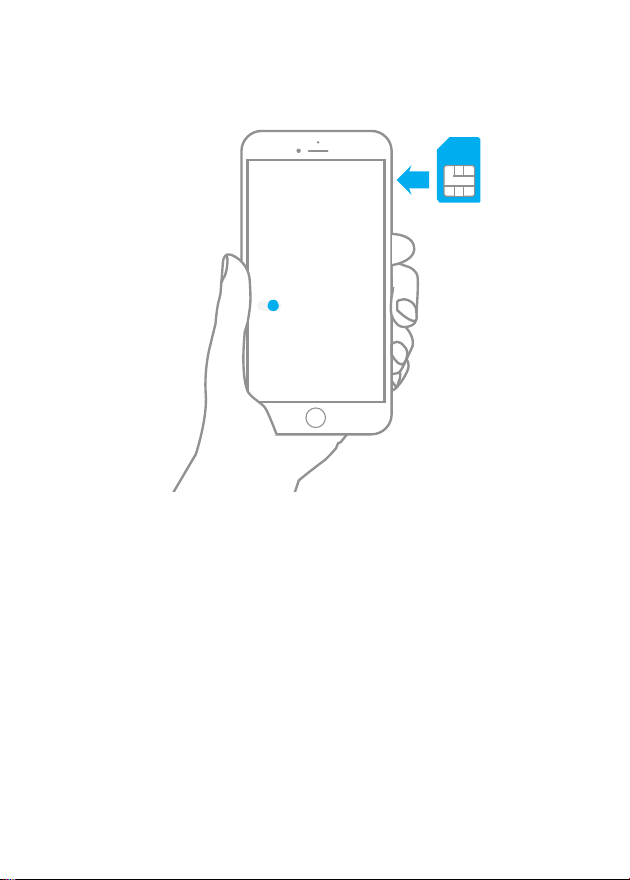

Control panel’s SIM card

Settings

SIM PIN

Request a PIN code to unlock the phone.

O

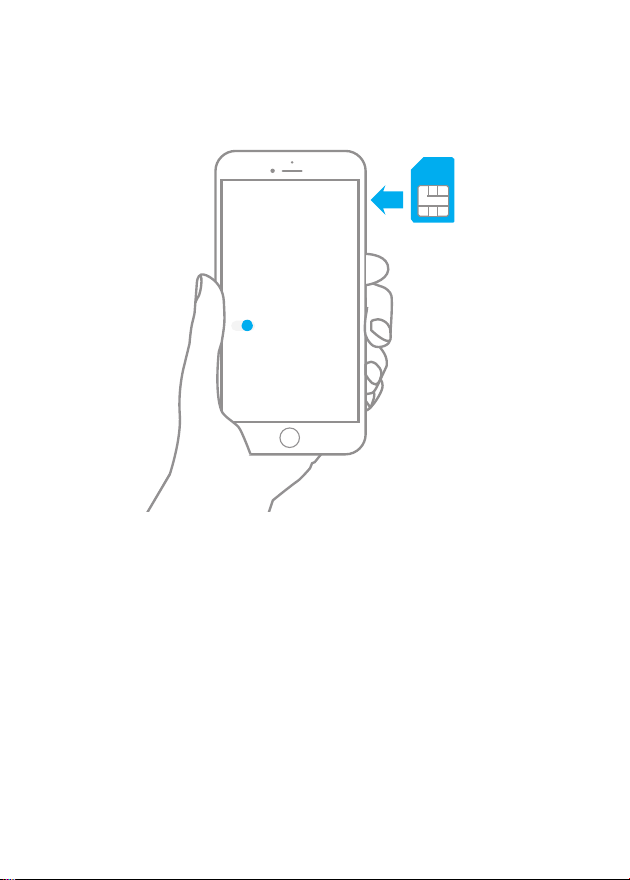

Disable the security of your control panel’s SIM card

The S3b control panel interacts with you thanks to a SIM card (sold separately). Before inserting your SIM card in the control panel, make sure the SIM security is o. To proceed, insert the SIM card in a mobile phone, browse the settings of the phone and make sure the SIM card is unlocked (the PIN code may by required to unlock the SIM card).

A piece of advice

For your control panel’s SIM card, we advise you to choose a plan with unlimited text and 1 or 2h voice.

Page 5

SIM

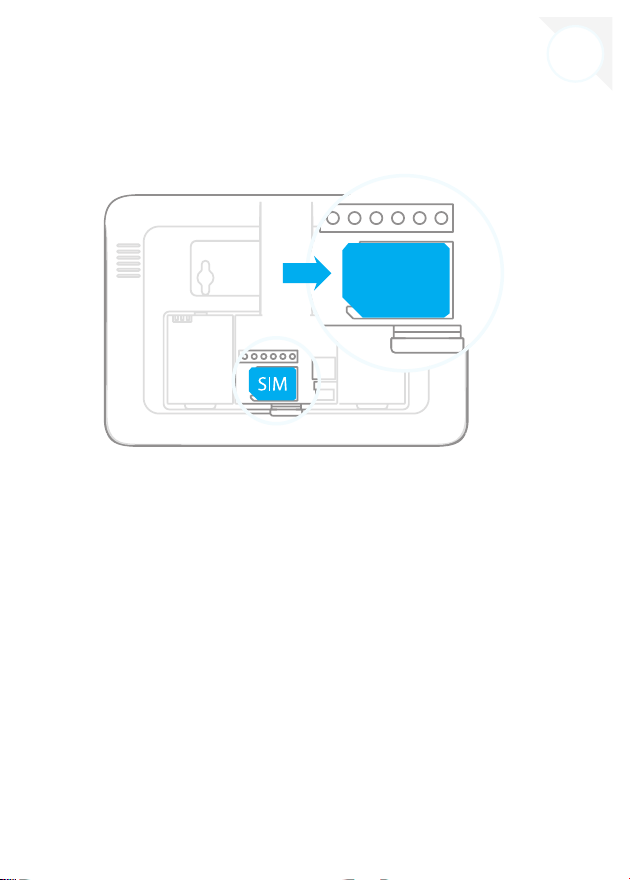

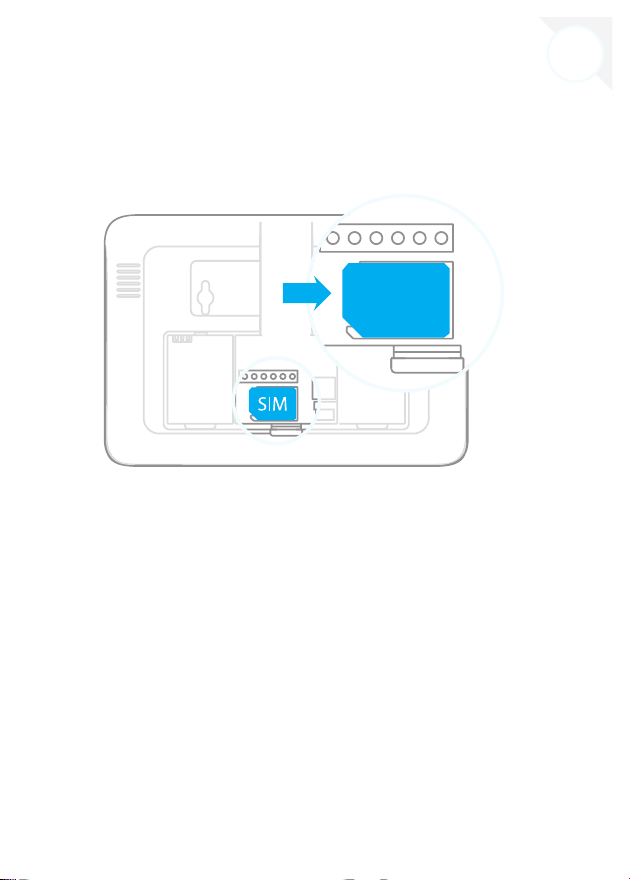

Insert the SIM card in the control panel

Open the battery compartment at the back of your control panel and insert the SIM card in the control panel’s SIM card slot.

Attention

Insert the SIM card according to the shape of the SIM card slot.

Page 6

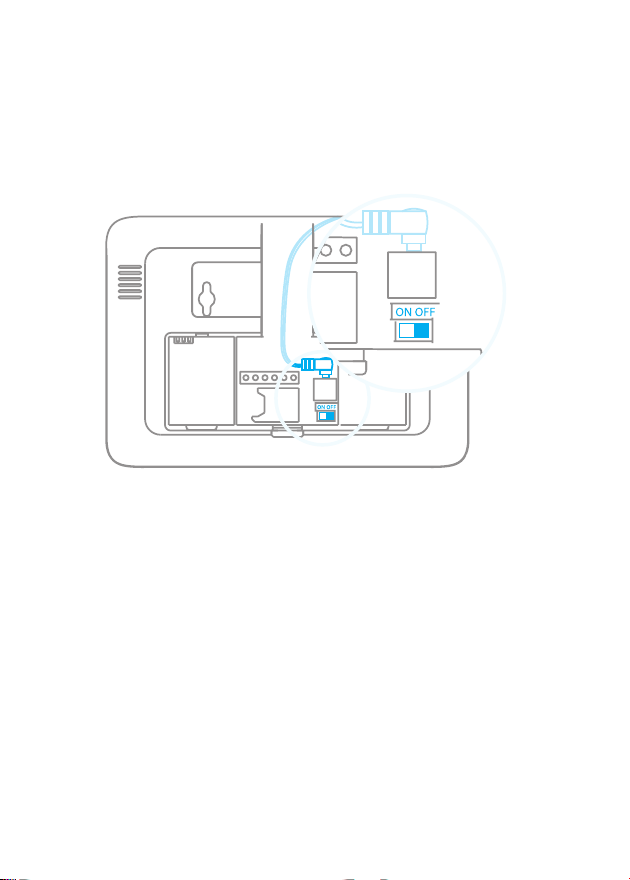

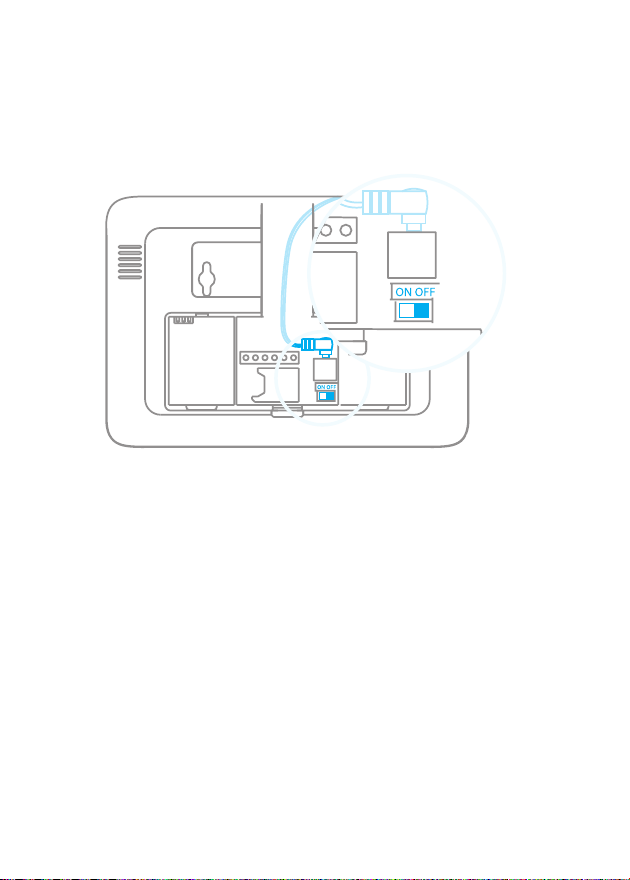

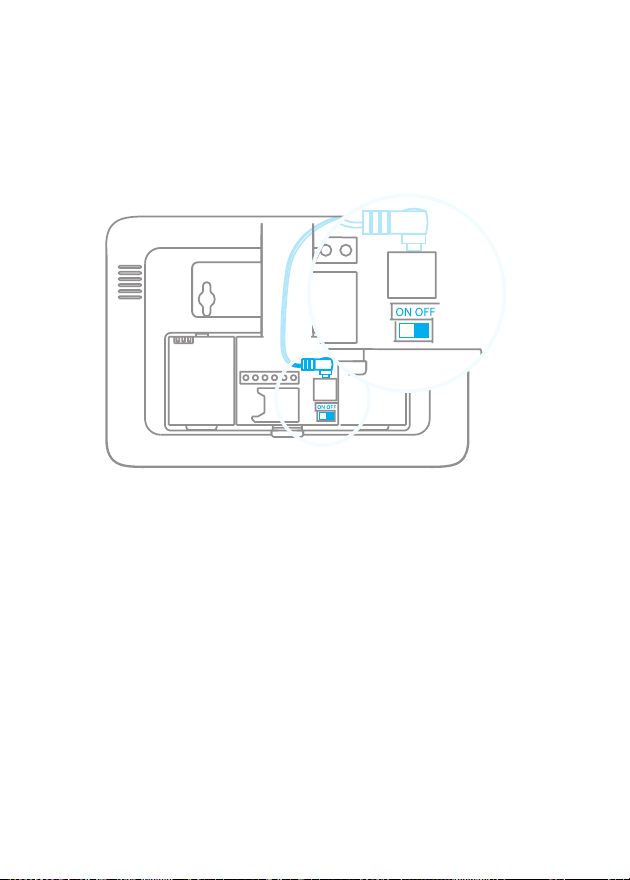

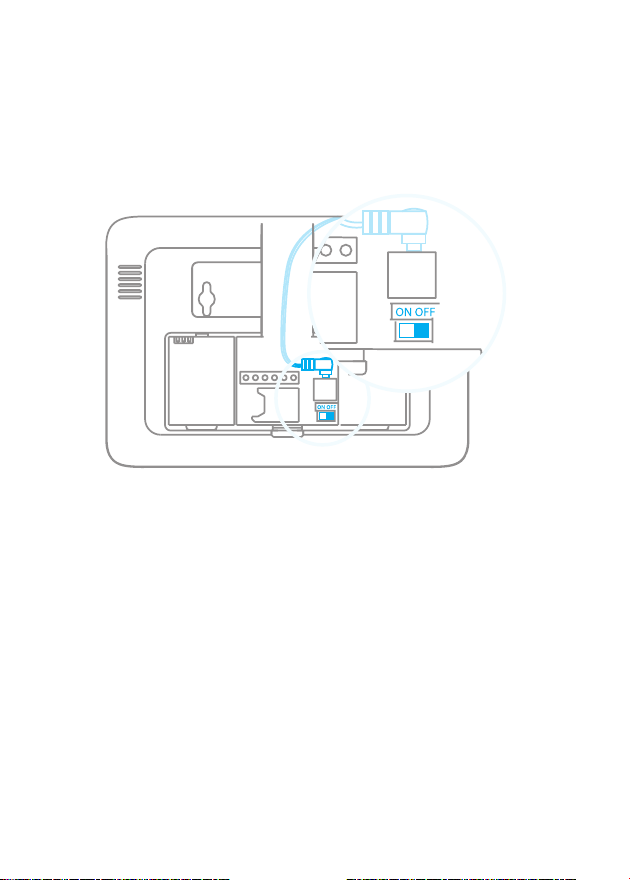

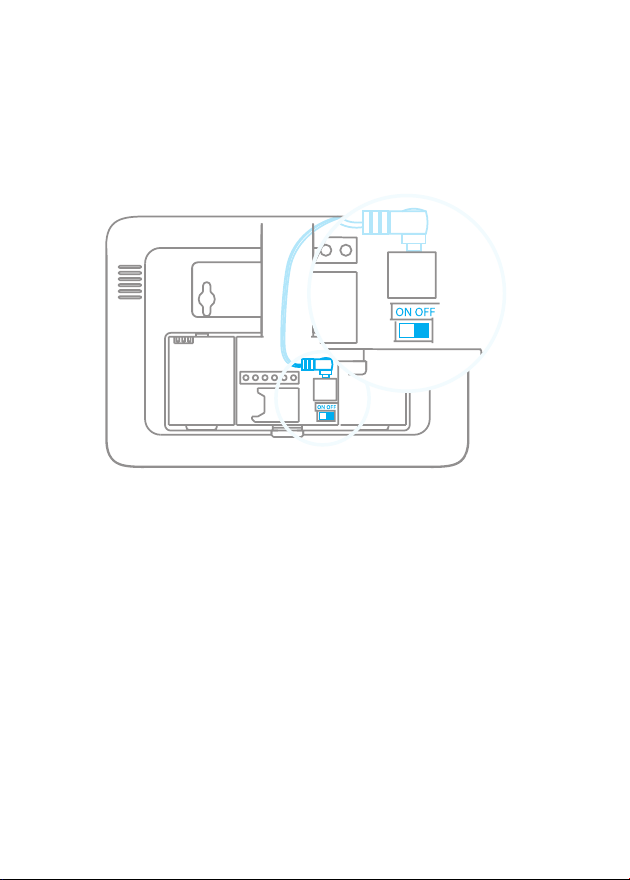

Turn the control panel on

Plug the AC adaptor to an AC socket. Plug the output connector of the AC adaptor into the adaptor interface in the battery compartment at the back of the control panel. Turn the power switch to “ON” and put back the cover of the battery compartment. The control panel is turning on.

Attention

Make sure you have inserted a SIM card in the control panel before turning it on.

Page 7

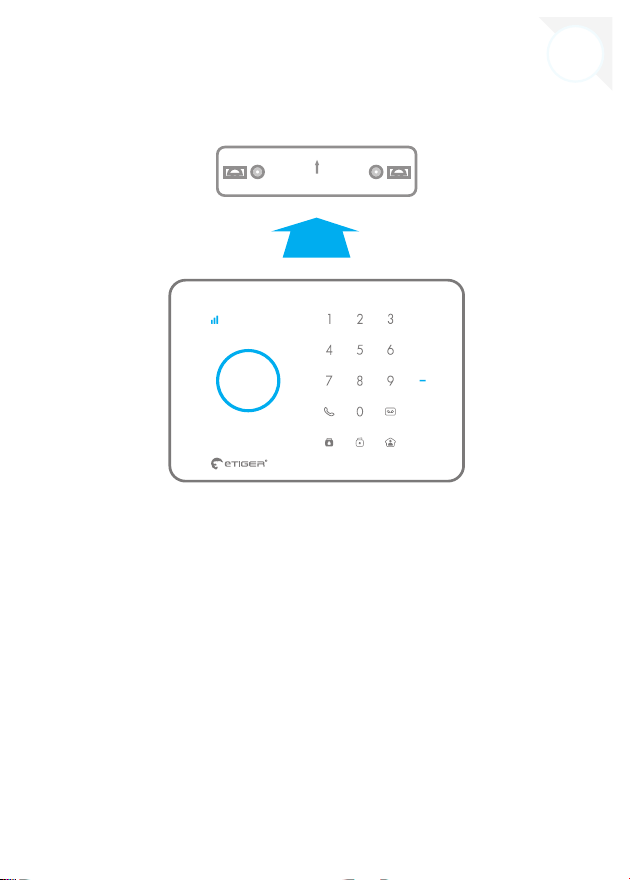

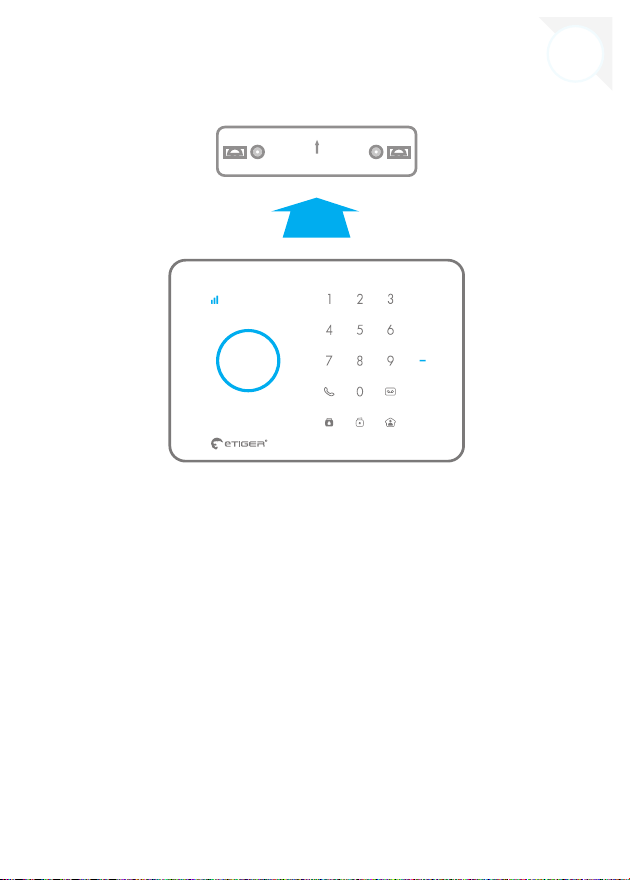

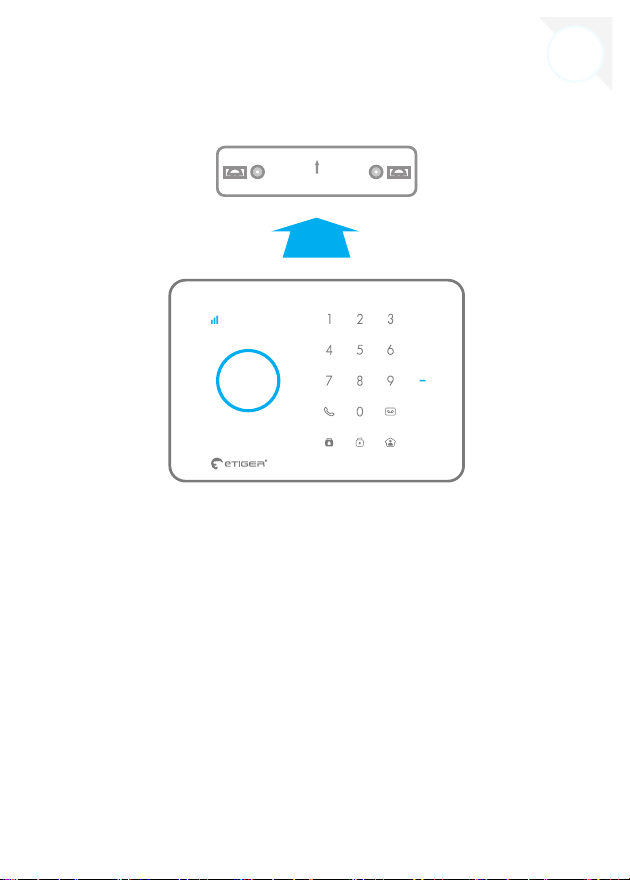

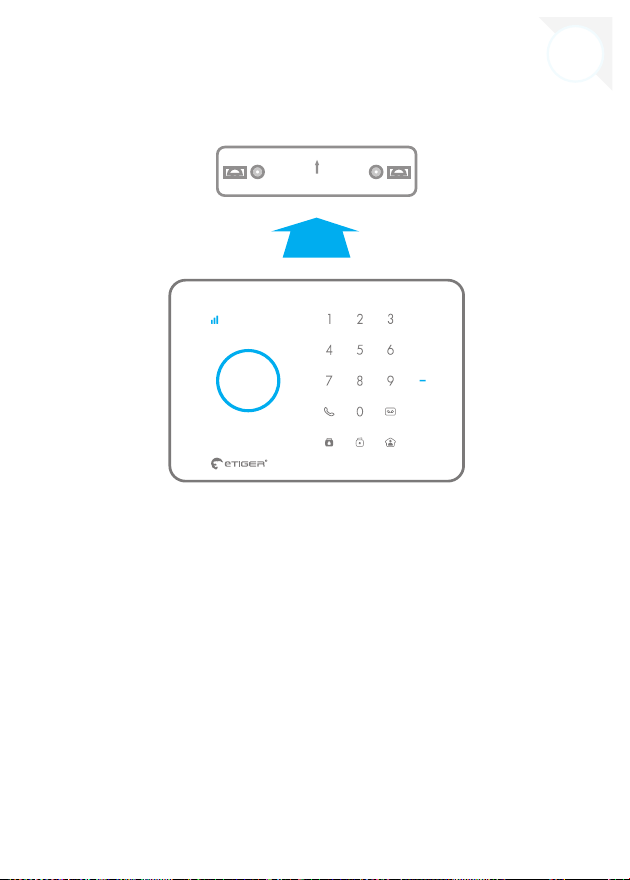

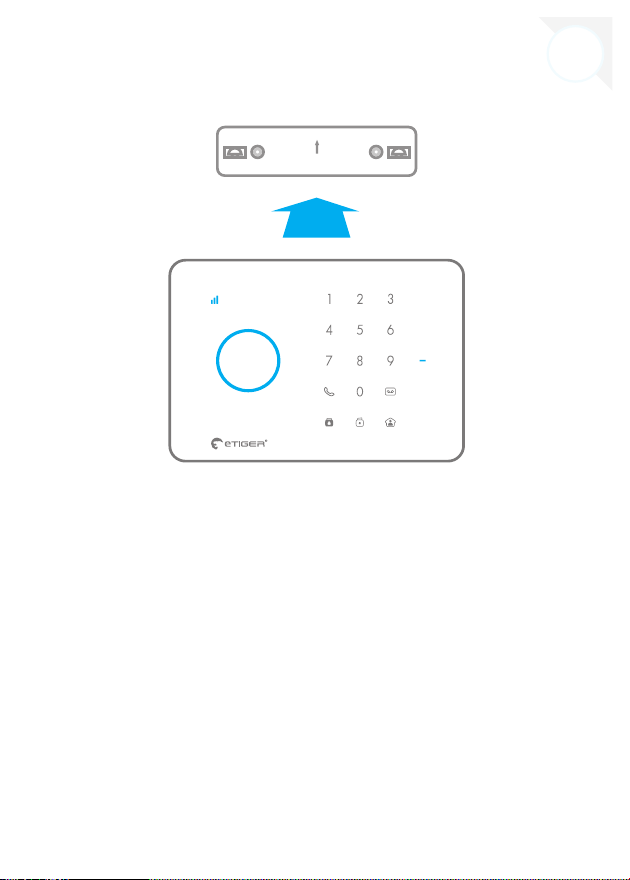

Mount the control panel on a wall

Screw the wall mount onto the wall where you wish to install your control panel. Fix the control panel on the wall mount.

A piece of advice

Make sure the control panel is rmly xed on the wall mount. Because of the tamper switch, the alarm rings out if the control panel is separated from the wall mount. Before mounting the control panel, make sure the GSM signal is sucient: make a phone call to your control panel’s SIM card. Once you are through, press 1234# and then 1 on your phone. If this operation arms your system, the GSM signal is sucient. If nothing happens or if you go to voice mail, the GSM reception is not sucient.

Page 8

Blinks once every second: searching GSM network Blinks once every two seconds: GSM reception is ready

0001

Change the system language

Send “0001” by SMS to the control panel to set the system language to English.

The control panel replies “Ok” as a conrmation.

Attention

Before sending the SMS, make sure the GSM reception is ready. The reception is ready when the indicator blinks once every two seconds.

Page 9

SMS numbers:

1.0600112233

This step enables you to dene the phone number(s) to which an SMS is sent when the alarm is triggered. Only stored numbers can control and congure the system.

Send “6” by SMS to the phone number of the SIM card in the control panel. The control panel replies with a SMS containing every phone number registered. Copy and paste this SMS and edit it so to add your phone number(s). Then send the SMS back to the control panel. The control panel replies “Ok” as a conrmation.

Page 10

Advanced settings

For the installation of your accessories, please check the full manual of www.etiger.com.

Connect more accessories

On the control panel, type your access code (default code: 1234) followed by the key Within the next 15 seconds, trigger the accessory you wish to connect (for a RFID tag, swipe it in front of the RFID reader of the control panel). You hear one beep: the accessory is registered.

A piece of advice

Save time and register your accessories using the Connection Assistant in the “Support” section of our website (www.etiger.com).

Change the access code

Do not forget to change your access code. To change your access code, send “13” by SMS to the control panel.

Advanced setup

For more settings, please refer to the user manual of the control panel, available for download on www.etiger.com

: your control panel is now in Connection mode.

Page 11

Precautions

For a safer use of the product and to optimize the lifespan of the

product, we recommend you to follow the precautions below:

- The wireless accessories must be connected to the control panel.

- Low power voltage may aect transmission distance.

- Do not press the SOS key on the remote control if it is unnecessary

to avoid disturbing neighborhood.

- Check the system regularly to make sure the system works

properly.

- The control panel is neither waterproof nor moisture-proof, install

it in a shady, cool and dry place.

- The case of the control panel is made of ABS plastic. Keep away

from bright light for a longer lifespan.

- The control panel is not explosion-proof. Keep away from re and

ames.

- Install the control panel away from objects such as heater,

air conditioner, microwave oven etc. that generate heat or electromagnetic elds.

- Dispose of the batteries according to local regulations.

- Dismantling of this product must be done by professional

personnel only.

Page 12

ATTENTION

RISK OF ELECTRIC

SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE, REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

This symbol is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sucient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.

To prevent re or shock hazards, do not expose this product to rain

or moisture. Apparatus shall not be exposed to dripping or splashing and no object lled with liquids, such as vases, shall be placed on the apparatus.

Page 13

Standards

This product bears the selective sorting symbol for waste electrical and electronic equipment (WEEE). This means that this product must be handled pursuant to European Directive 2012/19/EU in order to be recycled or dismantled to minimize its impact on the environment.

For further information, please contact your local or regional authorities.

Electronic products not included in the selective sorting process are potentially dangerous for the environment and human health due to the presence of hazardous substances.

In compliance with European laws. This product is in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU.

This product was designed and manufactured in compliance with Directive 2011/65/EU of the European Parliament and of the Council on the restriction of use of certain hazardous substances in electrical and electronic equipment (RoHS Directive - RoHS) and is deemed to comply with the maximum concentration values set by the European Technical Adaptation Committee (TAC).

Manufactured in China.

Page 14

Page 15

Page 16

Carte SIM de la centrale

Paramètres

Verrouillage SIM

Demander le code PIN pour utiliser le téléphone

Désactivé

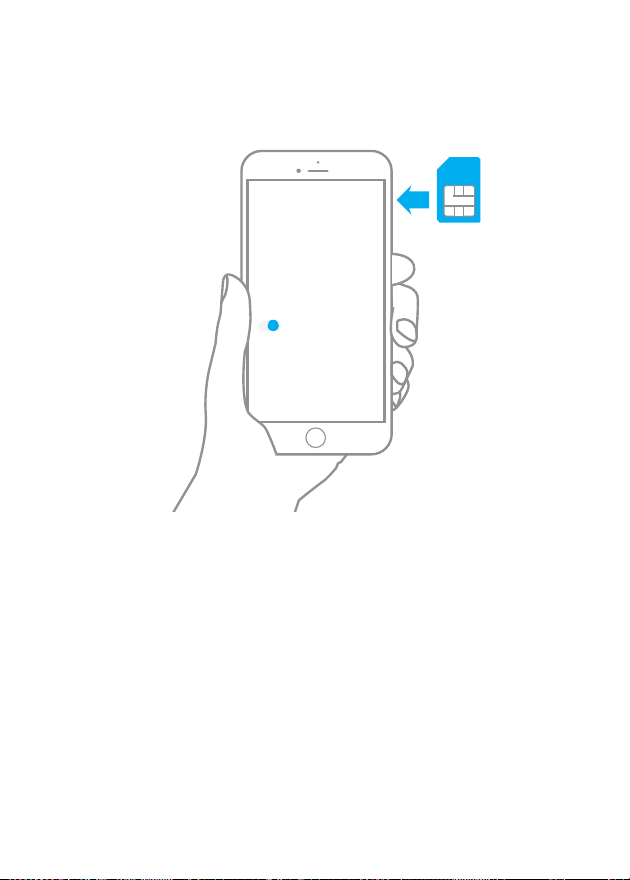

Désactivez le code PIN de la carte SIM de la centrale

La centrale S3b communique avec vous grâce à une carte SIM (vendue séparément). Avant d’insérer votre carte SIM dans la centrale, assurez-vous qu’elle n’est pas verrouillée. Pour ce faire, insérez la carte SIM dans un téléphone portable. Parcourez les paramètres de votre téléphone et désactivez la protection par code PIN.

Le conseil eTIGER

Pour la carte SIM de votre centrale, nous vous conseillons un abonnement avec 1 ou 2h de voix, et SMS illimités.

Page 17

SIM

Insérez la carte SIM dans la centrale

Ouvrez le capot arrière de votre centrale d’alarme. Insérez la carte SIM dans votre centrale à l’emplacement prévu.

Attention

Insérez la carte SIM conformément au détrompeur.

Page 18

Mettez votre panneau d’alarme sous tension

Raccordez l’adaptateur secteur de votre centrale à une prise de courant. Raccordez ensuite l’autre extrémité de l’adaptateur à l’emplacement prévu. Mettez l’interrupteur sur ON puis refermez le capot arrière de la centrale. Cette manipulation va allumer votre alarme.

Attention

Assurez-vous d’avoir inséré une carte SIM dans la centrale avant de l’allumer.

Page 19

Fixez la centrale au mur

Vissez le support mural à l’emplacement souhaité. Accrochez la centrale au support mural.

Le conseil eTIGER

Pensez à bien xer la centrale au support mural. En raison du dispositif anti-arrachement, l’alarme se déclenche lorsque la centrale se désolidarise de son support. Avant d’installer la centrale, assurez-vous que le signal GSM de celle-ci soit susant : appelez la centrale depuis un téléphone et, une fois en ligne, tapez 1234# puis 1. Si l’alarme s’arme, le signal GSM est susant. Si rien ne se passe ou si vous accédez au répondeur, le signal est insusant.

Page 20

Clignote une fois par seconde : Recherche réseau GSM Clignote une fois toutes les deux secondes : la réception GSM est prête

0002

Changez la langue du système

Pour dénir le français comme langue du système, envoyez “0002” par SMS au numéro de téléphone de la carte SIM insérée dans votre centrale.

La centrale conrme par SMS et vous répond “Ok”.

Attention

Avant d’envoyer le SMS, assurez-vous que la réception GSM de la centrale est prête. La réception est prête lorsque le voyant clignote une fois toutes les deux secondes.

Page 21

Numéros SMS:

1.0600112233

Enregistrez vos numéros de téléphone

Cette étape vous permet de dénir le ou les numéros auxquels votre centrale envoie un SMS en cas d’alerte. Seuls les numéros enregistrés peuvent contrôler et congurer le système.

Envoyez “6” par SMS au numéro de la carte SIM insérée dans votre centrale. La centrale vous retourne un message avec les numéros de téléphone qui y sont enregistrés (le cas échéant). Copiez/collez la réponse reçue dans un nouveau message, et éditez-le pour ajouter le(s) numéro(s) SMS. Envoyez ensuite ce SMS à la centrale. La centrale conrme par SMS et vous répond “Ok”.

Page 22

En faire plus...

Pour l’installation de vos accessoires, veuillez consulter le manuel complet de www.etiger.com.

Connecter plus d’accessoires

Sur la centrale, tapez votre code d’accès puis appuyez sur la touche pour entrer en mode Connexion (code par défaut : 1234). Puis, déclenchez l’accessoire une fois dans les 15 secondes qui suivent (pour un badge RFID, présentez-le devant le lecteur RFID de la centrale). Vous entendez un bip : l’enregistrement a bien été eectué.

Le conseil eTIGER

Gagnez du temps en enregistrant vos accessoires avec l’Assistant de Connexion dans la rubrique “Assistance” de notre site Internet (www.etiger.com).

Changer le code d’accès

N’oubliez pas de changer le code d’accès. Pour ce faire, envoyez “13” par SMS à votre centrale.

Conguration avancée

Pour accéder à plus de réglages, reportezvous au manuel d’utilisateur téléchargeable sur www.etiger.com.

Page 23

Précautions

Pour une utilisation plus sûre du produit et an d’optimiser sa

durée de vie, nous vous recommandons de suivre les indications ci-dessous :

- Les accessoires sans l doivent être enregistrés dans la centrale.

- Une alimentation insusante est susceptible d’aecter la distance

de transmission.

- Ne pas appuyer sur la touche SOS de la télécommande sauf en cas

de nécessité, an de ne pas déranger le voisinage.

- Vériez votre système régulièrement an de vous assurer que

celui-ci fonctionne.

- La centrale n’est ni étanche ni résistante à l’humidité : elle doit être

installée dans un endroit frais, sec et à l’abri du soleil.

- Le boîtier de la centrale est en plastique ABS. Maintenir à l’abri de

la chaleur.

- La centrale n’est pas résistante aux explosions. Maintenir hors de

portée des ammes.

- Installez la centrale éloignée des objets tels que les chauages,

climatiseurs, micro-ondes, etc., qui sont susceptibles de générer des champs électromagnétiques.

- Jetez les batteries conformément aux réglementations locales.

- Le désassemblage du produit ne doit être eectué que par du

personnel professionnel.

Page 24

ATTENTION

RISQUE DE CHOC

ELECTRIQUE NE PAS

OUVRIR

PRECAUTION AFIN DE REDUIRE LE RISQUE DE CHOC ELECTRIQUE, NE PAS OUVRIR LE BOITIER (OU L’ARRIERE). AUCUNE PARTIE REPARABLE PAR L’UTILISATEUR A L’INTERIEUR, SE REFERER AU SERVICE D’UN PERSONNEL QUALIFIE

Le symbole représentant un éclair avec une èche à l’intérieur d’un triangle équilatéral est utilisé pour prévenir l’utilisateur de la présence d’une tension électrique dangereuse non isolée à l’intérieur de l’appareil. Cette tension est d’un niveau susamment élevé pour représenter un risque d’électrocution.

Le symbole représentant un point d’exclamation à l’intérieur d’un triangle équilatéral signale à l’utilisateur la présence d’instructions importantes relatives au fonctionnement et à l’entretien de l’appareil dans cette notice d’utilisation.

Pour limiter les risques d’incendie ou d’électrocution, ne pas exposer

l’appareil à la pluie ou à l’humidité.

Protéger l’appareil de tout risque de ruissellement ou d’éclaboussure.

Ne pas placer d’objets contenant des liquides, tels que des vases, sur l’appareil. Comme avec tout appareil électronique, ne pas renverser de liquides sur l’appareil, au risque de provoquer des pannes ou un incendie. Pour éviter tout risque d’électrocution, n’ouvrez pas le boîtier. Référez-vous aux services d’un personnel qualié.

Page 25

Normes

Ce produit porte le symbole du tri sélectif pour les équipements électriques et électroniques (DEEE). Cela signie qu’il doit être traité conformément à la Directive européenne 2012/19/EU an d’être recyclé ou démantelé pour minimiser son impact sur l‘environnement. Pour de plus amples informations, veuillez contacter les autorités locales ou régionales. Les produits électroniques qui ne font pas l’objet d’un tri sélectif sont potentiellement dangereux pour l’environnement et la santé humaine en raison de la présence de substances dangereuses.

En conformité avec la réglementation européenne. Ce produit satisfait aux exigences fondamentales et autres conditions pertinentes de la Directive 2014/53/EU.

Ce produit a été conçu et fabriqué en conformité avec la Directive 2011/65/EU du Parlement européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS) et est déclaré satisfaisant aux valeurs de concentration maximum dénies par le Comité technique d’adaptation européen (European Technical Adaptation Committee – TAC).

Fabriqué en Chine

Page 26

Page 27

Page 28

SIM-Karte des Bedienfelds

Settings

SIM PIN

Request a PIN code to unlock the phone.

O

Deaktivierung der Pin-Abfrage der SIM-Karte Ihres Bedienfelds

Das S3b-Bedienfeld kann dank einer SIM-Karte (separat erhältlich) mit Ihnen kommunizieren. Bevor Sie Ihre SIM-Karte in das Bedienfeld einstecken, muss die SIM-Pin-Abfrage deaktiviert werden. Um fortzufahren, legen Sie die SIM-Karte in das Mobiltelefon ein, durchsuchen die Einstellungen des Telefons und stellen sicher, dass die SIM-Karte nicht PIN-geschützt ist (für das Entsperren der SIM-Karte ist unter Umständen ein PIN-Code erforderlich).

Tipp

Für Ihre SIM-Karte des Bedienfelds empfehlen wir Ihnen die Auswahl eines Plans mit einer SMS- und Telefon-Flatrate.

Page 29

SIM

Stecken Sie die SIM-Karte in das Bedienfeld

Önen Sie das Batteriefach auf der Rückseite des Bedienfelds und schieben Sie die SIM-Karte in den SIM-Kartensteckplatz des Bedienfeldes ein.

Wichtig!

Schieben Sie die SIM-Karte entsprechend der Form des SIMKartensteckplatzes hinein.

Page 30

Schalten Sie das Bedienfeld ein.

Stecken Sie den Stromadapter in eine Steckdose. Stecken Sie den Ausgangsstecker des Stromadapters in den Adapteranschluss des Batteriefachs auf der Rückseite des Bedienfelds. Stellen Sie den Schalter auf “ON” und bringen Sie den Deckel des Batteriefachs wieder an. Das Bedienfeld schaltet sich ein.

Wichtig!

Stellen Sie sicher, dass vor dem Einschalten des Bedienfeldes eine SIM-Karte eingesteckt ist.

Page 31

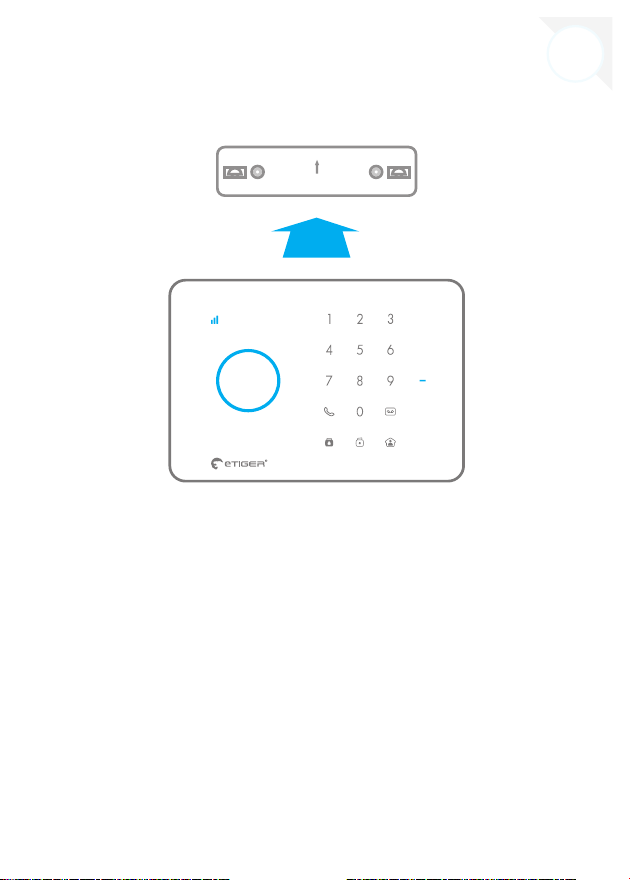

Befestigung des Bedienfelds an einer Wand

Schrauben Sie die Wandbefestigung an die Wand, wo sich die gewünschte Position Ihres Bedienfeldes bendet. Montieren Sie das Bedienfeld auf der Wandbefestigung.

Tipp

Das Bedienfeld muss fest an der Wand montiert sein. Aufgrund des Sabotagekontakts wird der Alarm ausgelöst, sobald das Bedienfeld von der Wandbefestigung getrennt wird. Überprüfen Sie vor der Befestigung des Bedienfeldes, ob das GSM-Signal ausreichend stark ist: Tätigen Sie einen Telefonanruf an die SIM-Karte Ihres Bedienfelds. Sobald eine Verbindung hergestellt ist, drücken Sie auf Ihrem Telefon 1234# und dann 1. Wird durch diesen Vorgang das System aktiviert, ist das GSM-Signal ausreichend. Passiert nichts oder der Anrufbeantworter wird aktiviert, ist der GSM-Empfang nicht ausreichend.

Page 32

Blinkt im 1-Sekundentakt: Suche nach GSM-Netzwerk Blinkt im 2-Sekundentakt: GSM-Empfang ist bereit

0008

Änderung der Systemsprache

Senden Sie "0008" per SMS an das Bedienfeld, um die Systemsprache auf Deutsche einzustellen.

Das Bedienfeld antwortet dann mit "OK" als Bestätigung.

Wichtig!

Stellen Sie vor Senden der SMS sicher, dass der GSM-Empfang bereit ist. Der Empfang ist bereit, sobald die Anzeige

im 2-Sekundentakt

blinkt.

Page 33

SMS:

1.0600112233

Registrierung Ihrer Telefonnummer(n)

Dieser Schritt ermöglicht Ihnen das Bestimmen der Telefonnummer(n), an die eine SMS gesendet werden soll, sobald ein Alarm ausgelöst wird. Das System kann nur über gespeicherte Nummern gesteuert und konguriert werden.

Senden Sie “6” per SMS an die Telefonnummer der SIM-Karte im Bedienfeld. Das Bedienfeld antwortet mit einer SMS, die alle registrierten Telefonnummern enthält. Kopieren Sie die SMS und bearbeiten Sie diese, indem Sie Ihre Telefonnummer(n) hinzufügen. Senden Sie die SMS dann zurück an das Bedienfeld. Das Bedienfeld antwortet dann mit "OK" als Bestätigung.

Page 34

Erweiterte Einstellungen

Bitte überprüfen Sie für die Installation Ihres Zubehörs das vollständige Handbuch von www.etiger.com.

Anschluss weiterer Zubehörteile

Geben Sie im Bedienfeld Ihren Zugriscode ein (Standardcode:

1234), gefolgt vom Schlüssel Verbindungsmodus. Lösen Sie innerhalb der nächsten 15 Sekunden das Zubehör einmal aus, mit dem die Verbindung hergestellt werden soll (wischen Sie mit dem RFID-Tag über das RFID-Lesegerät des Bedienfelds). Ein Piepton wird ausgegeben: Das Zubehör ist registriert.

Tipp

Sparen Sie Zeit und registrieren Sie Ihr Zubehör mithilfe des Zubehörassistenten im Bereich „Support“ unserer Webseite (www.etiger.com).

Änderung der Zugriscodes

Vergessen Sie nicht, Ihren Zugriscode zu ändern. Um den Zugriscode zu ändern, senden Sie „13“ per SMS an das Bedienfeld.

Erweiterte Einrichtung

Weitere Einstellungen nden Sie im Benutzerhandbuch des Bedienfelds, das heruntergeladen werden kann unter

www.etiger.com.

: Ihr Bedienfeld bendet sich jetzt im

Page 35

Vorsichtsmaßnahmen

Für eine sichere Verwendung des Produkts und die Optimierung

der Lebensdauer des Produkts empfehlen wir die folgenden Vorsichtsmaßnahmen:

- Das Funkzubehör muss mit dem Bedienfeld verbunden werden.

- Niedrigspannung kann sich auf den Übertragungsbereich

auswirken.

- Die SOS-Taste auf der Fernbedienung nur im Notfall drücken, um

eine unnötige Belästigung der Nachbarschaft zu vermeiden.

- Überprüfen Sie das System regelmäßig auf seine

ordnungsgemäße Funktion.

- Das Bedienfeld ist weder wasserdicht noch feuchtigkeitsbeständig,

installieren Sie es daher an einem schattigen, kühlen und trockenen Ort.

- Das Gehäuse des Bedienfelds besteht aus ABS-Kunststo. Von

hellem Licht fernhalten für eine längere Lebensdauer.

- Das Bedienfeld ist nicht explosionssicher. Von Feuer und Flammen

fernhalten.

- Installieren Sie das Bedienfeld nicht in der Nähe von

Heizungen, Klimaanlagen, Mikrowellen usw, die Wärme oder elektromagnetische Felder erzeugen.

- Entsorgen Sie Batterien in Übereinstimmung mit den lokalen

Gesetzen.

- Das Zerlegen dieses Produkte muss durch geschultes Personal

erfolgen.

Page 36

ACHTUNG

STROMSCHLAG-

GEFAHR

NICHT ÖFFNEN,

UM DAS RISIKO EINES STROMSCHLAGS ZU VERMEIDEN, ABDECKUNG UND RÜCKABDECKUNG NICHT ENTFERNEN. INNENSEITIG KEINE VOM ANWENDER WARTBAREN TEILE, DIE WARTUNGMUSS DURCH QUALIFIZIERTES FACHPERSONAL DURCHGEFÜHRT WERDEN.

Mit diesem Symbol soll der Anwender über die Anwesenheit nicht isolierter “gefährlicher Spannung” innerhalb des Produktgehäuses informiert werden, die so hoch sein kann, dass für Personen das Risiko eines Stromschlags besteht.

Das Ausrufezeichen mit einem gleichseitigen Dreieck dient als Information für den Anwender bezüglich wichtiger Betriebs- und Wartungsanweisungen in der dem Produkt beiliegenden Literatur.

Um die Gefahr eines Brands oder eines Stromschlags zu vermeiden,

dieses PRODUKT keiner Nässe oder Feuchtigkeit aussetzen.

Das Gerät darf keinem Tropfen oder Spritzen ausgesetzt und

keine mit Wasser gefüllten Objekten, wie z. B. Vasen, dürfen darauf abgelegt werden.

Um einen Stromschlag zu vermeiden, das Gehäuse nicht önen.

Die Wartung darf nur durch qualiziertes Personal vorgenommen werden.

Page 37

Standards

Dieses Produkt trägt das Entsorgungssymbol für Elektromüll und elektronische Geräte (WEEE). Das bedeutet, dass dieses Produkt gemäß der europäischen Direktive 2012/19/EU gehandhabt werden muss, um mit nur minimalen umweltspezischen Auswirkungen recycelt oder zerlegt werden zu können. Weitere Informationen erhalten Sie von Ihren regionalen Behörden. Elektronikprodukte, die nicht durch den selektiven Entsorgungsvorgang erfasst werden, stellen durch das Vorhandensein potenziell gefährlicher Substanzen umwelt- und gesundheitsrelevante Risiken dar.

In Übereinstimmung mit europäischen Gesetzen. Dieses Produkt entspricht den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU.

Dieses Produkt wurde in Übereinstimmung mit der Direktive 2011/65/EU des Europaparlaments und des Rats bezüglich der Verwendungseinschränkung bestimmter gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS-Direktive - RoHS) entwickelt und hergestellt und erfüllt die Anforderungen für maximale Konzentrationswerte, die vom European Technical Adaptation Committee (TAC) festgelegt wurden.

Hergestellt in China.

Page 38

Page 39

Page 40

SIM-kaart van het bedieningspaneel

Settings

SIM PIN

Request a PIN code to unlock the phone.

O

De beveiliging van de SIM-kaart van het bedieningspaneel uitschakelen

Het S3b-bedieningspaneel communiceert met u via een SIM-kaart (niet meegeleverd). Controleer voordat u de SIM-kaart in het bedieningspaneel plaatst of de beveiliging van de SIM-kaart is uitgeschakeld. Plaats hiervoor de SIM-kaart in een mobiele telefoon, ga naar de instellingen van de telefoon en controleer of de SIM-kaart is ontgrendeld (mogelijk heeft u de PIN-code nodig om de SIM-kaart te ontgrendelen).

Tip

Wij raden u aan om voor de SIM-kaart van het bedieningspaneel een abonnement te nemen met onbeperkt SMS-en en 1 à 2 beluren.

Page 41

SIM

De SIM-kaart in het bedieningspaneel plaatsen

Open het batterijcompartiment achter op het bedieningspaneel en plaats de SIM-kaart in de SIM-kaartsleuf van het bedieningspaneel.

Let op

Plaats de SIM-kaart volgens de vorm van de SIM-kaartsleuf.

Page 42

Het bedieningspaneel inschakelen

Sluit de AC-adapter aan op het stopcontact. Sluit de uitgang van de AC-adapter aan op de adapteraansluiting in het batterijcompartiment aan de achterkant van het bedieningspaneel. Zet de AAN/UIT-schakelaar op "ON" en plaats het klepje van het batterijcompartiment terug. Het bedieningspaneel wordt ingeschakeld.

Let op

Controleer of er een SIM-kaart in het bedieningspaneel aanwezig is voordat u het bedieningspaneel inschakelt.

Page 43

Het bedieningspaneel op de muur monteren

Schroef de wandsteun op een plek op de muur waar u het bedieningspaneel wilt aanbrengen. Bevestig het bedieningspaneel op de wandsteun.

Tip

Zorg ervoor dat het bedieningspaneel stevig op de wandsteun is aangebracht. De schakelaar voor onbevoegd openen schakelt het alarm in als het bedieningspaneel van de wandsteun wordt verwijderd. Voordat u het bedieningspaneel op de muur aanbrengt, moet u controleren of er voldoende GSM-signaal is: bel de SIM-kaart van het bedieningspaneel. Wanneer u contact heeft, toetst u 1234# in en dan 1 op uw telefoon, Als het systeem hierna is ingeschakeld, is er voldoende GSM-signaal. Als er niets gebeurt of als u de voicemail krijgt, is er onvoldoende GSM-signaal.

Page 44

Knippert iedere seconde: zoekt naar GSM-netwerk Knippert iedere twee seconden: GSM-ontvangst is gereed

0005

De systeemtaal wijzigen

Stuur "0005" via SMS naar het bedieningspaneel om Nederlands in te stellen als systeemtaal.

Het bedieningspaneel antwoordt met "OK" ter bevestiging.

Let op

Controleer vóór het versturen van de SMS of de GSM-ontvangst gereed is. De ontvangst is gereed als het lampje

iedere twee

seconden knippert.

Page 45

SMS:

1.0600112233

Uw telefoonnummer(s) registreren

Tijdens deze stap kunt u de telefoonnummer(s) opgeven voor het ontvangen van een SMS wanneer het alarm is afgegaan. Alleen via de opgeslagen nummers kan het systeem worden bediend en gecongureerd.

Stuur "6" via SMS naar het telefoonnummer van de SIM-kaart in het bedieningspaneel. Het bedieningspaneel antwoordt met een SMS met alle geregistreerde telefoonnummers. Kopieer en plak deze SMS en voeg uw telefoonnummer(s) toe. Stuur de SMS dan terug naar het bedieningspaneel. Het bedieningspaneel antwoordt met "OK" ter bevestiging.

Page 46

Geavanceerde instellingen

Raadpleeg voor de installatie van uw accessoires de volledige handleiding van www.etiger.com.

Meer accessoires verbinden

Voer op het bedieningspaneel uw toegangscode in (standaard:

1234) gevolgd door de toets zich nu in de verbindingsmodus.Schakel binnen 15 seconden de accessoire in waarmee u verbinding wilt maken (de RFID-tag moet u voor de RFID-lezer van het bedieningspaneel langs vegen). U hoort één piepje: het accessoire is geregistreerd.

Tip

Om tijd te besparen kunt u accessoires registreren via de “Connection Assistant” [Verbindingsassistent] op de pagina “Support” [Ondersteuning] van onze website (www.etiger.com).

De toegangscode wijzigen

Vergeet niet om uw toegangscode te wijzigen. Om uw toegangscode te wijzigen, stuurt u “13” via SMS naar het bedieningspaneel.

Geavanceerde conguratie

Raadpleeg voor meer instellingen de gebruikershandleiding van het bedieningspaneel. Deze kunt u downloaden op www.etiger.com.

: het bedieningspaneel bevindt

Page 47

Voorzorgsmaatregelen

Voor een veilig gebruik en een lange levensduur van dit product

raden wij u aan om onderstaande voorzorgsmaatregelen te nemen:

- Draadloze accessoires moeten worden verbonden met het

bedieningspaneel.

- Een lage batterijspanning kan negatieve gevolgen hebben voor

het transmissiebereik.

- Voorkom overlast en druk niet onnodig op de SOS-knop op de

afstandsbediening.

- Controleer regelmatig of het systeem goed werkt.

- Het bedieningspaneel is niet waterdicht en vochtbestendig. Plaats

het op een donkere, koele en droge plaats.

- De behuizing van het bedieningspaneel is gemaakt van ABS-

kunststof. Houd het uit de buurt van fel licht voor een langere levensduur.

- Het bedieningspaneel is niet bestand tegen explosies. Houd het

uit de buurt van vuur en ontstekingsbronnen.

- Houd het bedieningspaneel uit de buurt van voorwerpen

die warmte of elektromagnetische straling afgeven zoals verwarmingen, airconditioners, magnetrons, enz.

- Verwijder batterijen volgens de plaatselijke afvalvoorschriften.

- Dit product mag uitsluitend worden gedemonteerd door

professionals.

Page 48

LET OP

GEVAAR VOOR ELEK-

TRISCHE SCHOKKEN

NIET OPENEN

OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DE KLEP (OF ACHTERKANT) NIET OPENEN. DE ONDERDELEN HIERIN MOGEN NIET WORDEN VERVANGEN OF GEWIJZIGD DOOR DE GEBRUIKER. LAAT ONDERHOUD OVER AAN GEKWALIFICEERDE ONDERHOUDSMONTEURS.

Dit symbool waarschuwt de gebruiker voor de aanwezigheid van niet geïsoleerde “gevaarlijke spanning” in de behuizing van het product. De spanning is hoog genoeg om elektrische schokken te veroorzaken.

Het uitroepteken in een driehoek wijst de gebruiker op belangrijke gebruiks- en onderhoudsinstructies in de meegeleverde documentatie.

Om brand en elektrische schokken te voorkomen, mag dit PRODUCT

niet worden blootgesteld aan regen of vocht.

Het apparaat mag niet worden blootgesteld aan druppels of spatten.

Voorwerpen gevuld met vloeistof, zoals een vaas, mogen niet op het apparaat worden geplaatst.

Om elektrische schokken te voorkomen, mag u de behuizing niet

openen. Laat onderhoud uitsluitend uitvoeren door gekwaliceerde onderhoudsmonteurs.

Page 49

Normen

Dit product is voorzien van het afvalscheidingssymbool voor elektrische en elektronische apparatuur (WEEE-logo). Dit betekent dat dit product moet worden verwijderd volgens de Europese richtlijn 2012/19/EU. Zo kan het worden gerecycled of worden gedemonteerd om de schadelijke gevolgen voor het milieu zoveel mogelijk te beperken. Neem voor meer informatie contact op met uw gemeente. Elektronische producten die niet gescheiden worden verwijderd zijn schadelijk voor het milieu en de gezondheid omdat ze gevaarlijke stoen bevatten.

Conform de Europese regelgeving. Dit product voldoet aan de belangrijkste eisen en andere relevante bepalingen van de Richtlijn 2014/53/EU.

Dit product is ontworpen en vervaardigd volgens de richtlijn 2011/65/EU van het Europees Parlement en de Raad ten aanzien van het gebruik van bepaalde gevaarlijke stoen in elektrische en elektronische apparatuur (RoHS-richtlijn - RoHS). Er wordt vanuit gegaan dat het product voldoet aan de maximum concentratievoorschriften die zijn vastgesteld door het Europese technische aanpassingscomité (TAC).

Gemaakt in China.

Aan de foto’s, afbeeldingen en tekst kunnen geen rechten worden ontleend. eTIGER en het eTIGER-logo zijn geregistreerde handelsmerken en het eigendom van eTIGER. Copyright © 2019 eTIGER. Alle rechten voorbehouden.

Page 50

Page 51

Page 52

Tarjeta SIM del panel de control

Settings

SIM PIN

Request a PIN code to unlock the phone.

O

Deshabilitar la seguridad de la tarjeta SIM del panel de control

Puede interactuar con el panel de control S3b mediante una tarjeta SIM (vendida por separado). Antes de insertar la tarjeta SIM en el panel de control, compruebe que la tarjeta SIM esté desbloqueada. Para ello, introduzca la tarjeta SIM en un teléfono móvil, compruebe en los ajustes del teléfono que la tarjeta SIM está desbloqueada (para desbloquear la tarjeta SIM, puede que tenga que introducir el código PIN).

Un consejo

Para la tarjeta SIM del panel de control, es recomendable contratar un plan con mensajes de texto ilimitados y 1 o 2 horas de llamadas.

Page 53

SIM

Inserción de la tarjeta SIM en el panel de control

Abra el compartimiento de pilas en la parte posterior del panel de control e inserte la tarjeta SIM en la ranura correspondiente del panel de control.

Advertencia

La tarjeta SIM debe poder adaptarse al formato de la ranura para tarjeta SIM.

Page 54

Encendido del panel de control

Enchufe el adaptador de alimentación a una toma de corriente (CA). Enchufe el conector de salida del adaptador de alimentación a la interfaz del adaptador en el compartimento de pilas de la parte posterior del panel de control. Pulse el interruptor de encendido “ON” y vuelva a colocar la tapa del compartimento de pilas. Espere a que el panel de control se encienda.

Advertencia

Asegúrese de haber insertado la tarjeta SIM en el panel de control antes de encenderlo.

Page 55

Instalación del panel de control en una pared

Atornille el soporte mural a la pared en la que desee instalar el panel de control. Sujete el panel de control al soporte.

Un consejo

Asegúrese de que el panel de control esté sujeto rmemente al soporte de pared. Debido al interruptor antisabotaje, la alarma saltará si el panel de control se desprende del soporte de pared. Antes de instalar el panel de control, asegúrese de que recibe correctamente la señal GSM en el panel de control: haga una llamada de teléfono para controlar la tarjeta SIM del panel. Una vez establecida la comunicación, pulse 1234# y luego 1 en el teléfono. La señal GSM es suciente si esta operación consigue armar el sistema. Si esto no ocurre o si salta la mensajería vocal, la recepción GSM no es suciente.

Page 56

Parpadea una vez cada segundo: búsqueda de red GSM Parpadea una vez cada dos segundos: nivel de recepción GSM correcto

0009

Cambio del idioma del sistema

Envíe “0009” por SMS al panel de control para seleccionar el español como idioma del sistema.

El panel de control responderá “Ok” a modo de conrmación.

Advertencia

Antes de enviar el SMS, compruebe que el nivel de recepción GSM sea correcto. El nivel de recepción es correcto si el indicador parpadea una vez cada dos segundos.

Page 57

SMS:

SMS: 1,0600112233

Registro de sus números de teléfono

En este paso podrá indicar el o los números de teléfono en los que recibirá un SMS cuando la alarma sea activada. Sólo los números guardados podrán controlar y congurar el sistema.

Envíe “6” por SMS al número de teléfono de la tarjeta SIM en el panel de control. El panel de control responderá con un SMS que contiene los números de teléfono registrados. Copie y pegue este SMS y edítelo para añadir sus números de teléfono. Luego, envíe el SMS al panel de control. El panel de control responderá “Ok” a modo de conrmación.

Page 58

Ajustes avanzados

Para la instalación de sus accesorios, consulte el manual completo de

www.etiger.com.

Conexión de accesorios adicionales

En el panel de control, teclee su código de acceso (código por defecto: 1234) seguido del botón ahora en modo Conexión. En los 15 segundos siguientes, active el accesorio que desee conectar (si es un dispositivo RFID, páselo frente al lector RFID del panel de control). Oirá un pitido, lo que signica que el accesorio ha sido registrado.

Un consejo

Ahorre tiempo registrando sus accesorios a través del Asistente de Conexión en la sección “Support” (Asistencia) de nuestro sitio web (www.etiger.com).

Cambio del código de acceso

No olvide cambiar su código de acceso. Para cambiar el código de acceso, envíe “13” por SMS al panel de control.

Conguración avanzada

Para una conguración avanzada, consulte el manual de instrucciones del panel de control, que podrá descargar en

www.etiger.com.

: el panel de control está

Page 59

Precauciones

Para una utilización segura del producto y optimizar su vida útil,

tenga en cuenta las siguientes precauciones de uso:

- Los accesorios inalámbricos deben estar conectados al panel de

control.

- Un nivel bajo de batería puede afectar a la distancia de

transmisión.

- No apriete el botón SOS del control remoto si no es estrictamente

necesario para no molestar a los vecinos.

- Compruebe periódicamente el buen funcionamiento del sistema.

- El panel de control no es resistente al agua ni a la humedad.

Instálelo en un lugar sombreado, fresco y seco.

- La carcasa del panel de control está hecha con plástico ABS.

Prolongue su vida útil manteniéndola alejada de la luz solar directa.

- El panel de control no es antideagrante. Manténgalo alejado del

fuego y las llamas.

- Instale el panel de control alejado de objetos que generan

calor o campos electromagnéticos tales como calentador, aire acondicionado, horno microondas etc.

- Elimine pilas y baterías de conformidad con la normativa local.

- Este producto sólo podrá ser desmontado por un profesional

cualicado.

Page 60

¡ATENCIÓN!

RIESGO DE DESCARGA

ELÉCTRICA

NO ABRIR

REDUZCA EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA TAPA (NI LA CUBIERTA TRASERA). NO CONTIENE PIEZAS QUE USTED PUEDA REPARAR, EN CASO NECESARIO CONTACTE CON UN TÉCNICO CUALIFICADO.

Este símbolo tiene por objeto alertar al usuario sobre la presencia de una “tensión peligrosa” no aislada dentro del producto y que podría tener la magnitud suciente como para constituir un riesgo de descarga eléctrica para las personas.

El signo de exclamación dentro de un triángulo equilátero tiene por objeto alertar al usuario sobre la presencia de instrucciones de funcionamiento y mantenimiento (reparación) importantes en la documentación que acompaña el producto.

Para evitar el riesgo de fuego o descargas, NO exponga este

PRODUCTO a la lluvia o a la humedad.

No exponga el aparato a goteos o salpicaduras ni coloque sobre el

mismo objetos llenos de líquido.

Para evitar cualquier descarga eléctrica, no abra la carcasa. Sólo un

técnico cualicado podrá reparar el producto.

Page 61

Normas

Este producto cuenta con el símbolo de separación selectiva de residuos de aparatos eléctricos y electrónicos (WEEE). Esto signica que el producto debe ser tratado conforme a la Directiva europea 2012/19/EU con objeto de ser reciclado o desmontado y minimizar así su impacto en el medio ambiente. Para más información, póngase en contacto con las autoridades locales o regionales. Los aparatos electrónicos que no sigan en este proceso de separación selectiva pueden representar un peligro para el medio ambiente y la salud humana debido a que contienen sustancias peligrosas.

De conformidad con la normativa europea. Este producto cumple con los requisitos fundamentales y otras condiciones relevantes de la Directiva 2014/53/EU.

Este producto ha sido diseñado y fabricado cumpliendo la Directiva 2011/65/EU del Parlamento Europeo y del Consejo sobre la restricción de uso de determinadas sustancias peligrosas en equipos eléctricos y electrónicos (Directiva RoHS), y se considera que cumple con los valores de concentración máximos publicados por el Comité Europeo de Adaptaciones Técnicas ( TAC).

Fabricado en China.

Page 62

Page 63

Page 64

Scheda SIM della centrale

Settings

SIM PIN

Request a PIN code to unlock the phone.

O

Disabilitare la protezione della scheda SIM della centrale

La centrale di S3b interagisce con l'utente grazie a una scheda SIM (venduta separatamente). Prima di inserire la scheda SIM nella centrale, assicurarsi che la protezione della SIM sia disattivata. Per procedere, inserire la scheda SIM in un telefono cellulare, andare nelle impostazioni del telefono e assicurarsi che la scheda SIM sia sbloccata (potrebbe venire richiesto il codice PIN per sbloccarla).

Un consiglio

Per la scheda SIM della centrale, si consiglia di scegliere un piano tariario con messaggi illimitati e una o due ore di chiamate gratuite.

Page 65

SIM

Inserire la scheda SIM nella centrale

Aprire il vano portabatterie sul retro della centrale e inserire la scheda SIM nell'apposito slot.

Attenzione

Inserire la scheda SIM in base alla forma dello slot della scheda SIM.

Page 66

Accendere la centrale

Inserire l'adattatore CA a una presa di corrente alternata. Collegare il connettore di uscita dell'adattatore CA all'interfaccia apposita che si trova nel vano portabatterie sul retro della centrale. Spostare l'interruttore di accensione su "ON" e riposizionare la copertura del vano portabatterie. La centrale si accende.

Attenzione

Prima di accendere la centrale, assicurarsi di aver inserito la scheda SIM.

Page 67

Montare la centrale alla parete

Avvitare il supporto a muro nel punto in cui si desidera installare la centrale. Fissare la centrale al supporto a muro.

Un consiglio

Assicurarsi che la centrale sia saldamente ssata al supporto a muro. A causa dell'interruttore anti-manomissione, se la centrale viene staccata dal supporto a muro suona l'allarme. Prima di ssare la centrale alla parete, assicurarsi che il segnale GSM sia suciente: eettuare una chiamata alla scheda SIM della centrale. Stabilitasi la connessione, premere 1234# e poi 1 sul telefono. Se questa operazione arma il sistema, il segnale GSM è suciente. Se invece non succede niente o scatta la segreteria telefonica, il segnale GSM non è suciente.

Page 68

Lampeggia una volta al secondo: ricerca della rete GSM in corso Lampeggia una volta ogni due secondi: ricezione GSM pronta

0006

Modicare la lingua del sistema

Per impostare la lingua del sistema sull'inglese, inviare un SMS alla centrale con scritto "0006".

La centrale risponderà con il messaggio "Ok" come conferma.

Attenzione

Prima di inviare l'SMS, assicurarsi che il segnale GSM sia pronto. Il segnale è pronto quando l'indicatore lampeggia una volta ogni due secondi.

Page 69

SMS:

1.0600112233

Registrare uno o più numeri di telefono

Questo passaggio permette all'utente di denire i numeri di telefono su cui ricevere l'SMS quando scatta l'allarme. Solo i numeri memorizzati possono controllare e congurare il sistema.

Inviare un SMS con scritto "6" al numero di telefono della scheda SIM della centrale. La centrale risponderà con un SMS contenente tutti i numeri di telefono registrati. Copiare questo SMS e incollarlo nel messaggio di risposta aggiungendo i numeri di telefono desiderati. Quindi inviare l'SMS di risposta alla centrale. La centrale risponderà con il messaggio "Ok" come conferma.

Page 70

Impostazioni avanzate

Per l’installazione degli accessori, consultare il manuale completo di

www.etiger.com.

Connettere più accessori

Sul pannello di controllo, digitare il codice di accesso (codice predenito: 1234) seguito dal tasto in Modalità Connessione. Entro i prossimi 15 secondi, attivare l’accessorio che si desidera connettere (per il tag RFID, passarlo davanti al lettore RFID della centrale). Il segnale acustico (un beep) indica che la l’accessorio è stato registrato.

Un consiglio

Per risparmiare tempo, l’utente può registrare gli accessori utilizzando l’Assistente alla connessione nella sezione “Supporto” del sito web (www.etiger.com).

Modicare il codice di accesso

Ricordarsi di modicare il codice di accesso. Per modicare il codice di accesso, inviare un SMS alla centrale con scritto “13”.

Congurazione avanzata

Per ulteriori impostazioni, consultare il manuale utente della centrale, disponibile per il download su

www.etiger.com.

: la centrale si trova ora

Page 71

Precauzioni

Per un utilizzo sicuro del prodotto e per ottimizzare la sua durata,

si raccomanda di seguire le seguenti precauzioni:

- Gli accessori wireless devono essere connessi alla centrale.

- La bassa tensione potrebbe incidere negativamente sulla distanza

di trasmissione.

- Se non è necessario, non premere il tasto SOS sul telecomando per

evitare di disturbare il vicinato.

- Vericare periodicamente il sistema per assicurarsi che funzioni

correttamente.

- La centrale non è impermeabile né a prova di umidità: installarla in

un luogo ombreggiato, fresco e asciutto.

- La custodia della centrale è fatta di plastica ABS. Perché duri più a

lungo, non esporla a luce intensa.

- La centrale non è a prova di esplosione. Non esporla a fuoco o

amme.

- Installare la centrale lontano da oggetti quali caloriferi,

condizionatori, microonde ecc. che generano calore o campi elettromagnetici.

- Smaltire le batterie secondo la normativa locale

- Lo smontaggio del prodotto può essere eseguito solo da

personale esperto.

Page 72

ATTENZIONE

RISCHIO DI

FOLGORAZIONE

NON APRIRE

ATTENZIONE - PER RIDURRE IL RISCHIO DI FOLGORAZIONE, NON RIMUOVERE LA COPERTURA (O IL RETRO). NON CONTIENE PARTI RIPARABILI DALL’UTENTE: RIVOLGERSI A PERSONALE QUALIFICATO PER LA MANUTENZIONE.

Questo simbolo avvisa l’utente della presenza di “tensione pericolosa” all’interno del prodotto, che può essere di intensità suciente a costituire rischio di folgorazione per le persone.

Il punto esclamativo all’interno di un triangolo equilatero avverte l’utente della presenza di importanti istruzioni operative e di manutenzione (assistenza) nella documentazione che accompagna il prodotto.

Per evitare il rischio di incendio o di folgorazione, non esporre il

PRODOTTO a pioggia o umidità.

L’apparecchio non deve essere esposto a gocciolamento o

spruzzi; non collocare oggetti pieni di liquidi, per esempio vasi, sull’apparecchio.

Per evitare il rischio di folgorazione, non aprire l’apparecchio.

Rivolgersi esclusivamente a personale qualicato per la manutenzione.

Page 73

Norme

Questo prodotto è contrassegnato dal simbolo per la cernita selettiva per i riuti di apparecchiature elettriche ed elettroniche (RAEE). Ciò signica che deve essere gestito in conformità alla direttiva europea 2012/19/EU per un riciclo e uno smantellamento che abbiano il minimo impatto possibile sull’ambiente. Per ulteriori informazioni, contattare le autorità locali o regionali. I prodotti elettronici non inclusi nel processo di cernita selettiva sono potenzialmente pericolosi per l’ambiente e per la salute umana a causa della presenza di sostanze nocive.

In conformità alle leggi europee. Questo prodotto è conforme ai requisiti essenziali ed alle altre disposizioni applicabili stabilite dalla direttiva 2014/53/EU.

Questo prodotto è stato progettato e fabbricato in conformità alla direttiva 2011/65/EU del Parlamento europeo e del Consiglio sulla restrizione all’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (direttiva RoHS) ed è sono considerato conforme ai valori di concentrazione massimi stabiliti dal comitato europeo per l’adeguamento tecnico (TAC).

Fabbricato in Cina.

Page 74

Page 75

Page 76

Ohjausyksikön SIM -kortti

Asetukset

SIM PIN

Muut suojausasetukset / PIN -koodin kysely /Määritä SIM-kortin suojaus

O

SIM -kortin suojauksen poistaminen

Tämä laite vaatii toimiakseen SIM-kortin. Suosittelemme perusliittymää, jossa on hyvin vähän puhetta ja rajaton määrä tekstiviestejä. Laitetta ohjataan pääasiassa tekstiviestein. Myös älypuhelinsovellus lähettää käskyistä tekstivietit laitteelle. Ennen kuin laitat SIM- kortin hälyttimen ohjausyksikköön varmista, että siitä on PIN-koodin kysely kytketty pois. Tämän voit tehdä esim. laittamalla SIM-kortin ensin puhelimeen ja valitsemalla sieltä asetuksista kohdan, jossa voit poistaa PINkoodin kyselyn.

Page 77

SIM

Asenna SIM -kortti ohjausyksikköön

Avaa ohjausyksikön takaosassa oleva paristokotelo ja laita SIM

-kortti sille varattuun paikkaan.

Huomaa

SIM -kortti asentuu vain oikeassa asennossa.

Page 78

Kytke ohjausyksikkö päälle

Kytke virtalähde pistorasiaan. Kytke virtajohdon toinen pää laitteen paristokotelossa olevaan pistokkeeseen laitteen takana. Kytke laitteeseen virta siirtämällä virtakytkin asentoon ON ja sulje paristokotelon kansi.

Huomaa

Varmista, että olet asentanut SIM -kortin ennen kuin kytket laitteeseen virran päälle.

Page 79

Asenna ohjausyksikkö seinälle

Ennen kuin asennat ohjausyksikön varmista, että GSM

-signaali on riittävän voimakas. Voit varmistaa asian soittamalla hälyttimesi puhelinnumeroon. Kun laite on vastannut paina 1234# ja sitten paina puhelimessa 1. Mikäli järjestelmä kytkeytyy päälle, on GSM -signaali tarpeeksi voimakas. Jos mitään ei tapahdu tai kytkeydyt puhetilaan ei GSM -signaali ei ole riittävän voimakas. Asenna seinäkiinnike seinään ja kiinnitä ohjausyksikkö seinäkiinnikkeeseen vasta kun olet löytänyt sille paikan, jossa GSM-signaali on riittävän voimakas. Varmista, että ohjausyksikkö on tiukasti kiinni seinäkiinnikkeessä. Jos kiinnitys on löysä, voi siitä seurata vääriä hälytyksiä.

Page 80

Valo vilkkuu kerran sekunnissa: etsii GSM -verkkoa. Valo vilkkuu kerran kahdessa sekunnissa: GSM -verkko on valmiina.

0001

Järjestelmän kieli

Järjestelmän kieli on englanti. Sen lähettämät viestit ovat englanninkielisiä. Voit ladata ilmaisen suomenkielisen ohjaussovelluksen älypuhelimeesi Google Play ja AppStore sovelluskaupoista.

Page 81

System armed.

Tavallisimmat käskyt ja viestit ovat:

SMS 0 System disarmed = Järjestelmä pois päältä SMS 1 System armed = Järjestelmä (hälytys) päälle /on päällä. SMS 2 System in Home Mode= Järjestelmä Kotona- tilaan SMS 00 AC Power: on/o = Verkkovirta päälle/pois SMS 5 Phone nuymbers = Puhelinnumerot soittoa varten SMS 6 SMS numbers = Puhelinnumerot tekstiviestiä varten SMS 91-99 Zones names = Lohkojen nimet (zone= lohko) SMS 10 Rename RFID -tags: = Nimeä RFID-ohjaimet uudelleen SMS 11 Entry/Exit delay time: = Saapumisviive/ poistumisviive SMS 12 Siren volume (Mute/High)= Sireenin voimakkuus; 0 mykkä,1 korkea Siren ringing time = Aika jonka sireeni hälyttää, minuuttia SMS 13 Disarm password(4 digits)=salasana hälytyksen poistolle (4 numeroa) Alarm = Hälytys RC-01 SOS = SOS -hälytys kaukosäädöstä numero 01 Host Low Bat = Ohjausyksikön varapariston virta on vähissä Tag 01 Disarmed = RFID -ohjain 1 (nimi) kytki hälytyksen pois Zone-01 alarm = Lohko 1 (nimi) hälyttää

Page 82

SMS numbers:

1.0600112233

Tallenna puhelinnumerot

Tämän toiminnon avulla voit määritellä ja tallentaa ne puhelinnumerot, joihin haluat hälytysvietit (tekstiviestit) lähetettävän. Vain tallennetut numerot voivat ohjata järjestelmää ja vastaanottaa hälytyksiä.

Lähetä tekstiviesti ”6” järjestelmän SIM-kortin numeroon. Ohjausyksikkö vastaa ilmoittamalla kaikki siihen rekisteröidyt puhelinnumerot. Kopioi ja tallenna tämä tekstiviesti ja lisää siihen ne puhelinnumerosi, joihin haluat ilmoitukset lähetettävän. Lähetä tämä editoitu tekstiviesti takaisin ohjausyksikölle, joka vastaa ja kuittaa ” OK” vahvistukseksi. Numerot voit tallentaa myös älypuhelinsovelluksessa.

Page 83

Muita asetuksia

Lisävarusteiden asennusta varten tarkista www.etiger.com käyttöohje.

Kytke lisää laitteita ja hälyttimiä

Syötä ohjausyksikköön salasanasi (oletuksena 1234) ja paina sen jälkeen yhteysnäppäintä jossa siihen voidaan kytkeä lisälaitteita. Sinulla on 15 sekuntia aikaa kytkeä haluamasi lisälaite esim. laukaisemalla se (jos haluat lisätä RFID -ohjaimen, vedä se ohjausyksikön RFID-lukijan päältä). Kun kuulet laitteesta yhden piippauksen on lisälaite rekisteröitynyt.

Vihje

Voit rekisteröidä lisälaitteesi myös verkkosivujemme Support

-osiossa olevalla Connection Assistantilla osoitteessa (www.etiger.com).

Muuta salasana

Älä unohda muuttaa laitteen salasanaa omaksesi. Voit tehdä sen älypuhelinsovelluksesta tai lähettämällä laitteelle tekstiviestin ”13”.

: Ohjausyksikkö on nyt yhteystilassa,

Lisäasetukset

Katso ohjeet lisäasetuksia varten käyttöohjeesta, jonka voit ladata osoitteesta

www.etiger.com.

Page 84

Varotoimia

Varmistaaksesi tuotteen häiriöttömän käytön ja pitkän käyttöiän,

suosittelemme että noudatat näitä ohjeita:

- langattomat lisälaitteet tulee kytkeä ohjausyksikköön

- liian alhainen käyttöjännite voi vaikuttaa radiosignaalien

kantavuuteen heikentävästi

- älä paina kauko-ohjaimen SOS- nappulaa turhaan, sillä siitä

aiheutuva hälytys voi häiritä naapureitasi

- tarkista järjestelmän toiminta säännöllisesti

- ohjausyksikkö ei ole veden- eikä kosteudenpitävä. Asenna se

viileään, varjoisaan ja kuivaan paikkaan

- pidä ohjausyksikkö kaukana tulesta ja liekeistä

- ohjausyksikkö on tehty ABS -muovista, pidä se pois kirkkaasta

valosta.

- älä asenna ohjausyksikköä patterin tai lämmittimen,

ilmastointilaitteen, mikroaaltouunin tai muun sellaisen laitteen välittömään läheisyyteen, joka voi muodostaa lämpöä tai sähkömagneettisen kentän.

- hävitä laitteen paristot paikallisten ohjeiden mukaisesti

- tämän laitteen saa purkaa vain siihen koulutettu henkilökunta

Page 85

HUOMIO

ÄLÄ AVAA

SÄHKÖISKUN VAARA

VAROITUS: SÄHKÖISKUN VAARA. ÄLÄ AVAA KANTTA (tai takaosaa) SISÄLLÄ EI OLE OSIA, JOITA KÄYTTÄJÄ VOI HUOLTAA. HUOLTOTO MENPITEET SAA TEHDÄ VAIN SIIHEN KOULUTETTU HENKILÖ.

Tämä symbolin tarkoituksena on varoittaa laitteen sisällä olevasta suojaamattomasta sähkövirrasta, joka voi olla riittävän voimakas aiheuttaakseen ihmiselle sähköiskun vaaran.

Huomiomerkin on tarkoitus ilmoittaa lukijalle tämän laitteen käyttöohjeessa ja dokumenteissa olevista erityisen tärkeistä kohdista, jotka liittyvät laitteen käyttöön ja huoltamiseen.

Tätä tuotetta ei saa altistaa vedelle tai kosteudelle, sillä siitä voi

aiheutua tulipalo tai sähköiskun vaara. Laitetta ei myöskään saa altistaa rasvalle tai roiskeille ja sen päälle ei saa laittaa astiaa, kuten maljakkoa, jossa on vettä tai muuta nestettä.

Page 86

Standardit

Tällä laitteella on sähköisen ja elektronisen jätteen lajittelusymboli WEEE: Se tarkoittaa, että tämä tuote tulee purkaa ja hävittää EU Direktiivin 2012/19/EU mukaisesti. Lisätietoja saat paikallisilta ympäristöviranomaisilta. Elektroniset laitteet, joita ei käsitellä niille kuuluvalla tavalla ongelmajätteenä, voivat muodostaa uhan terveydelle laitteista irtoavien haitallisten aineiden takia.

Tämä tuote on tehty täyttämään Euroopan lakien vaatimukset. Tämä tuote täyttää oleellisin osin EU direktiivin 2014/53/EU vaatimukset.

Tämä tuote on suunniteltu ja valmistettu, siten että se täyttää EU direktiivin 2011/65/EU vaatimukset, joissa rajoitetaan tiettyjen haitallisten aineiden käyttöä elektronisissa komponenteissa ja laitteissa (RoHS direktiivi – RoHS) ja sen on todettu alittavan European Technical Adaption Committeen (TAC) asettamat maksimiarvot ja pitoisuudet.

Valmistettu Kiinassa.

Page 87

Page 88

Kontrollpanelens SIM-kort

INSTÄLLNINGAR

Övriga säkerhetsinställningar: Ställ in SIM-kortets skyddsfunktioner Begär PIN-kod

O

Urkoppling av SIM-kortets skyddsfunktioner

Denna enhet kräver ett SIM-kort för att fungera. Vi rekommenderar ett grundabonnemang med lite taltid och obegränsat antal textmeddelanden. Enheten styrs i huvudsak med hjälp av textmeddelanden. Även smarttelefonapplikationen skickar order som textmeddelanden till enheten. Se till att SIM-kortets PIN-kodkontroll är bortkopplad innan du installerar kortet i larmets kontrollpanel.

Detta kan du göra t.ex. genom att först sätta in PIN-kortet i en telefon och välja att kortet inte skall begära PIN-kod.

Page 89

SIM

Installera SIM-kortet i kontrollpanelen

Öppna batterilådan på kontrollpanelens baksida och placera SIMkortet i hållaren.

Märk

Installera SIM-kortet på korrekt sätt som bilden visar i hållaren.

Page 90

Knäpp på kontrollenheten

Koppla in nätaggregatet i väggkontakten. Koppla in nätaggregatets sladd i kontakten i enhetens batterilåda på baksidan av enheten. Koppla på enheten genom att föra strömbrytaren i läge ON och stäng sedan batterilådans lock.

Märk

Försäkra dig om att du har installerat SIM-kortet innan du kopplar på enheten.

Page 91

Fäst kontrollpanelen på väggen

Kontrollera att GSM-signalen är tillräckligt kraftig innan du fäster enheten. Du kan kontrollera GSM-signalen genom att ringa till larmets telefonnummer. När enheten har svarat, knappa in 1233# och tryck sedan på siran 1 på telefonen. Om systemet aktiveras, är GSM-signalen tillräckligt kraftig. Om ingenting händer eller du blir kopplad till telefonsvararen, är GSM-signalen inte tillräckligt kraftig. Fäst väggfästet vid väggen och fäst kontrollpanelen vid väggfästet när du har hittat en plats där GSM-signalen är tillräckligt kraftig. Kontrollera att kontrollpanelen sitter fast ordentligt i väggfästet. Om fästet sitter löst, kan manipuleringsskyddet ge larm.

Page 92

Lampan blinkar en gång per sekund: letar efter GSM-nät. Lampan blinkar en gång per två sekunder: GSM-nätet är hittat

0001

Systemets språk

Systemets standardspråk är engelska. Meddelanden som systemet skickar är på engelska. Du kan ladda ner en gratis svenskspråkig styrapplikation till din smarttelefon från Google Play eller AppStore.

Page 93

System armed.

Tavallisimmat käskyt ja viestit ovat:

SMS 0 System disarmed = Systemet är inaktiverat SMS 1 System armed = Systemet (larmet) är aktiverat SMS 2 System in Home Mode = Systemet är i Hemma-läge SMS 00 AC Power: on/o = Nätspänning på/av SMS 5 Phone numbers = Telefonnummer för samtal SMS6 SMS numbers = Telefonnummer förtextmeddelanden SMS 91-99 Zones names = Zonernas namn (zone=zon) SMS 10 Rename RFID –tags = Byt namn på RFID-tagg SMS 11 Entry/Exit delay time = Tidsfördröjning vid inträde/utträde SMS 12 Siren volume (Mute/High) = Sirenens ljudnivå; 0 tyst, 1 hög Siren ringing time = Tid som sirenen ljuder SMS 13 Disarm system_= inaktivera systemet Alarm= larm RC-01 SOS= SOS-larm från ärrkontroll nummer 01 Host Low Bat = Kontrollpanelens backup -batteri är svag Tag 01 Disarmed= RFID tag inaktiverade larmet Zone-01 alarm= Zon 01 (namn) utlöste larmet

Page 94

SMS numbers:

1.0600112233

Registrera dina telefonnummer

Med hjälp av denna funktion kan du deniera och registrera de telefonnummer dit du vill att larmmeddelanden (textmeddelanden) skickas. Endast registrerade telefonnummer kan styra systemet och ta emot larm.

Skicka textmeddelandet ”6” till systemets SIM-korts telefonnummer. Kontrollpanelen svarar genom att räkna upp alla telefonnummer som har registrerats hos enheten. Kopiera och spara detta textmeddelande, och lägg till de telefonnummer som du vill att ska ta emot meddelanden. Skicka tillbaka detta textmeddelande till enheten som verierar mottagningen genom att svara ”OK”. Du kan också registrera telefonnumren via smarttelefonapplikationen.

Page 95

Avancerade inställningar

För installation av dina tillbehör, se den fullständiga handboken på

www.etiger.com.

Koppla in era enheter och larm

Mata in det lösenord som du har valt i kontrollpanelen (standardlösenord är 1234) och tryck sedan på kontaktknappen (X) Kontrollpanelen är nu i kontaktläge och du kan koppla in tilläggsutrustning. Du har 15 sekunder på dig att koppla in valfri tilläggsutrustning genom att utlösa den (om du vill koppla in en RFID-kontrollpanel så ska du dra den över kontrollpanelens RFID-läsare). Tilläggsutrustningen har registrerats när du hör ett pip från enheten.

Tips

Du kan också registrera tilläggsutrustning med hjälp av Connection Assistant –programmet som du hittar på våra hemsidor på adressen

www.etiger.com

Ändra lösenord

Glöm inte att ändra kontrollpanelens lösenord till ett som du själv hittat på. Du kan byta lösenord via smarttelefonapplikationen eller genom att skicka textmeddelandet ”13” till enheten.

Tilläggsinställningar

Anvisningar för tilläggsinställningarna hittar du i bruksanvisningen på adressen

www.etiger.com.

Page 96

Försiktighetsåtgärder

Vi rekommenderar att du följer dessa råd för att försäkra dig om

att enheten fungerar felfritt och länge:

- trådlös tilläggsutrustning bör kopplas till kontrollpanelen

- en otillräcklig bruksspänning kan försämra radiosignalernas

räckvidd

- tryck inte på ärrkontrollens SOS-knapp i onödan, eftersom larmet

kan störa dina grannar

- kontrollera systemets funktion regelbundet

- kontrollpanelen är inte vatten- eller fukttålig. Installera

kontrollpanelen på en sval, skuggig och torr plats.

- kontrollpanelen är inte explosionssäker. Håll den borta från eld

och ammor

- kontrollpanelen är tillverkad i ABS-plast. Håll den borta från starkt

ljus

- installera inte kontrollpanelen i omedelbar närhet av radiatorer,

värmare, luftkonditioneringsanläggningar, mikrovågsugnar eller övrig apparatur som kan ge upphov till värme eller elektromagnetiska fält.

- gör dig av med använda batterier från enheten enligt lokala

föreskrifter

- den här utrustningen får endast öppnas (skruvas isär) av utbildad

personal

Page 97

MÄRK

RISK FÖR

ELCHOCK

ÖPPNA INTE

VARNING: FÖR ATT MINSKA RISKEN FÖR ELCHOCKER, AVLÄGSNA INTE SKALET (ELLER ENHETENS BAKSIDA). ENHETEN INNEHÅLLER INGA DELAR SOM KAN UNDERHÅLLAS AV ANVÄNDAREN, KONTAKTA KVALIFICERAD SERVICEPERSONAL.

Denna symbol nns till för att varna användaren för närvaron av “farlig spänning” inne i produkten. Spänningen kan vara tillräckligt hög för att ge upphov till en elchock.

Symbolen med ett utropstecken inne i en likbent triangel nns till för att göra användaren uppmärksam på viktiga användar- eller serviceinstruktioner i dokumentationen som medföljer produkten.

För att förhindra risk för brand eller elchocker, utsätt inte denna

produkt för regn eller fuktighet. Apparaten bör ej utsättas för dropp eller stänk. Placera inte vattenfyllda föremål, t.ex. vaser, ovanpå apparaten.

Page 98

Standarder

Denna enhet är försedd med en sorteringssymbol för elavfall (WEEE): Symbolen indikerar att produkten bör demonteras och förstöras enligt EU-direktiv 2012/19/EU. Tilläggsinformation fås från de lokala miljömyndigheterna. Elektronisk utrustning som inte tas om hand på ett korrekt sätt och behandlas som problemavfall, kan utgöra ett hot mot hälsan eftersom de innehåller ohälsosamma ämnen.

Denna produkt är tillverkad på ett sådant sätt att den uppfyller kraven i europeiska lagar. Denna produkt motsvarar till väsentliga delar EUdirektiv 2014/53/EU.

Denna produkt är designad och tillverkad på ett sådant sätt att den uppfyller kraven i direktiv 2011/65/EU, som begränsar användningen av vissa skadliga ämnen i elektroniska komponenter och utrustning (RoHS-direktivet – RoHS) och har konstaterats innehålla mindre halter av dessa ämnen än maximihalterna som stipuleras av European Technical Adaptation Committee (TAC).

Tillverkad i Kina.

Page 99

For additional support

Visit our website

www.etiger.com

9140 Temse , Belgium

[email protected]

eTIGER EUROPE

Pachtgoedstraat 2

S3b–QSG-EU19022019-2.4-P

Page 100

www.etiger.com
