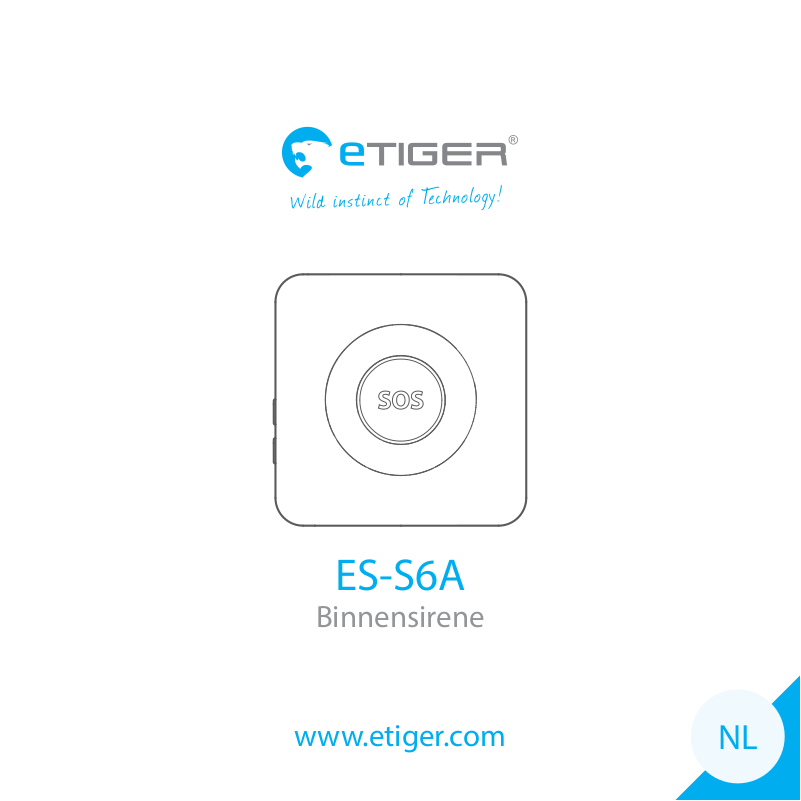

ES-S6A
Binnensirene
www.etiger.com
NL
Kenmerken
De ES-S6A kan als extra sirene worden verbonden met het alarmsysteem of kan
als losse sirene worden verbonden met een afstandsbediening en/of draadloze
detector.
- Draadloze verbinding voor een eenvoudige installatie
- Radiofrequente beveiliging van de accessoires: meer dan een miljoen
combinatiecodes
- Vereenvoudigde verbinding met accessoires
- Kan worden verbonden met alle eTiger Secual accessoires
- Ingebouwde 4.2V / 600 mAh lithium batterijen: Levensduur van de batterij 8 uur in
de stand-bymodus
Inhoud van de verpakking
1 x ES-S6A
1 x gebruikershandleiding
Overzicht
Aan/Uit-schakelaar
Verbinden
Algemene informatie
De ES-S6A wordt gevoed via een ingebouwde AC 110-220V-aansluiting.
U kunt meerdere ES-S6A’s aanbrengen in uw huis en verbinden met het
alarmsysteem. Wanneer het alarm van het systeem wordt ingeschakeld, geeft de
ES-S6A een geluid af en gaan de LED-lampjes branden.
De ES-S6A kan ook worden gebruikt als losse sirene en kan worden verbonden met
draadloze sensoren en/of een afstandsbediening.
In- en uitschakelen
Inschakelen
De sirene is standaard uitgeschakeld. Sluit de sirene aan op een stopcontact van
110-220V. U hoort een lange piep: de sirene is ingeschakeld. U kunt de sirene ook
inschakelen door de Aan/Uit-knop op de sirene ingedrukt te houden (6 seconden).
Conguratiemodus inschakelen/Sirene uitschakelen
Schakel de conguratiemodus in door één maal op de Aan/Uit-knop te drukken.
Houd de Aan/Uit-knop vervolgens 6 seconden lang ingedrukt om de sirene uit te
schakelen.
Sirene en LED-lampjes
Bij het inschakelen van het systeem
De sirene geeft één piepje af, de LED-lampjes knipperen één keer en het systeem
wordt ingeschakeld.
Bij het uitschakelen van het systeem
De sirene geeft twee piepjes af, de LED-lampjes knipperen twee keer en het
systeem wordt uitgeschakeld.
Bij inschakelen/uitschakelen in de stille modus vanaf het bedieningspaneel
De sirene geeft geen piepje af en de LED-lampjes knipperen niet.
Gebruik als extra sirene
Wanneer de sirene als extra sirene wordt gebruikt, moet de sirene worden
geregistreerd in het bedieningspaneel van het alarmsysteem. Wanneer het alarm
wordt ingeschakeld, geeft de ES-S6A een geluid af en gaan de LED-lampjes
branden.
De ES-S6A registreren in het bedieningspaneel
Druk op de verbindingsknop op de sirene. De sirene geeft één piepje af en de LEDlampjes gaan branden: de sirene is nu in de verbindingsmodus geschakeld.
Druk op de “SOS” knop of op de “inschakelknop” op het bedieningspaneel
van het alarmsysteem. U hoort één piepje: de sirene is geregistreerd in het
bedieningspaneel (wanneer u 3 piepjes hoort, dan was de sirene al verbonden).
Druk nogmaals op de verbindingsknop op de sirene om de verbindingsmodus af
te sluiten
Opmerking
Schakel het alarm niet in met een sensor tijdens het registreren van de sirene in
het bedieningspaneel.
Test
Druk op de “inschakelknop” op het bedieningspaneel. Zowel de ingebouwde
sirene van het bedieningspaneel als de ES-S6A geven een piepje af: de verbinding
is tot stand gebracht. Zo niet, dan is er geen verbinding tot stand gebracht. Probeer
de sirene nogmaals te registreren.
Gebruik als los alarmsysteem
Voordat u de ES-S6A als los alarmsysteem gaat gebruiken, moet de sirene
worden verbonden met een afstandsbediening of met een accessoire (bijv.
bewegingsdetector, deur-/raamcontact).
Wanneer het systeem wordt ingeschakeld, geeft de sirene een geluid af en gaan
de LED-lampjes branden.
Met een afstandsbediening verbinden
Druk op de verbindingsknop op de sirene. De sirene geeft één piepje af en de LEDlampjes gaan branden: de sirene is nu in de verbindingsmodus geschakeld.
Druk op een willekeurige knop op de afstandsbediening.
U hoort één piepje: de afstandsbediening is verbonden met de sirene (wanneer u
3 piepjes hoort, dan was de afstandsbediening al verbonden).
Verbinden met een draadloze sensor
Druk op de verbindingsknop op de sirene. De sirene geeft één piepje af en de LEDlampjes gaan branden: de sirene is nu in de verbindingsmodus geschakeld.
Schakel de sensor in (bijv. voor de sensor langs lopen wanneer u verbinding wilt
maken met een bewegingsdetector)
U hoort één piepje: de accessoire is verbonden met de sirene (wanneer u 3 piepjes
hoort, dan was de accessoire al verbonden).
De sirene kan worden verbonden met 10 afstandsbedieningen en 10 draadloze
detectoren.
Test
a) De verbinding met een afstandsbediening testen
Druk op de “inschakelknop” op de afstandsbediening. De sirene geeft één piepje
af: er is een verbinding tot stand gebracht met de afstandsbediening. Zo niet, dan
is er geen verbinding tot stand gebracht. Probeer de afstandsbediening nogmaals
te registreren.
b) De verbinding met een draadloze sensor testen
Schakel het systeem in. Schakel de sensor in (bijv. voor de sensor langs lopen
wanneer u verbinding heeft gemaakt met een bewegingsdetector) De sirene geeft
een geluid af: er is een verbinding tot stand gebracht met de sensor. Zo niet, dan is
er geen verbinding tot stand gebracht. Probeer de sensor nogmaals te registreren.
Alle accessoires wissen
Houd de verbindingsknop op de sirene 6 seconden lang ingedrukt totdat u
twee piepjes hoort. De LED-lampjes knipperen twee keer: alle accessoires en
bedieningspanelen die waren verbonden met de sirene zijn gewist.
Vertrek-/thuiskomstvertraging
U kunt een inschakelvertraging instellen voor de sirene wanneer de sensor is
toegewezen aan de Single Delay Zone [Enkele vertragingszone].
Wanneer de vertrek-/thuiskomstvertraging is ingeschakeld, dan geeft de sirene
tijdens de ingestelde vertraging iedere seconde één piepje af totdat het systeem
is ingeschakeld.
Wanneer één van de sensoren van het systeem het alarm inschakelt, dan wordt het
sirenegeluid vertraagd.
De vertraging instellen
Schakel de conguratiemodus in door één maal op de Aan/Uit-knop te drukken.
Druk nogmaals op de Aan/Uit-knop.
- één keer om de vertraging in te stellen op 10 seconden
- twee keer om de vertraging in te stellen op 20 seconden
- drie keer om de vertraging in te stellen op 30 seconden
- vier keer om de vertraging uit te schakelen
Standaardinstelling: geen vertraging.
De vertraging wordt alleen toegepast als de
sensoren zijn toegewezen aan de Single Delay
Zone [Enkele vertragingszone]. Om een sensor
toe te wijzen aan de Single Delay Zone [Enkele
vertragingszone] opent u de kap en stelt u de
jumpers op de printplaat af zoals op de tekening
hiernaast. Raadpleeg voor meer informatie de
handleiding van het alarmsysteem.
Nachtlampmodus
Bij gebruik als los alarmsysteem kunt u de ES-S6A ook als LED-nachtlamp
gebruiken.
Druk twee keer op de “thuisknop” op de afstandsbediening: de sirene schakelt
over naar de thuismodus en de stroboscooplamp wordt een nachtlamp. Druk
twee keer op de “thuisknop” en dan op de “inschakelknop”: de sirene is in de
bewakingsmodus geschakeld met de nachtlamp aan.
Druk op de “uitschakelknop”: de sirene wordt uitgeschakeld en de LED-lampjes
gaan uit.
Specicaties
Voeding:
110-220V
Volume
90dB
Back-upbatterij
4.2V / 600mA Lithium
Statische stroom
< 13mA
Alarmstroom
< 300mA
Radiofrequentie
315MHz of 433MHz (±75KHz)
Materiaal van behuizing
ABS kunststof
Gebruiksvoorwaarden
Temperatuur: -10°C ~ +55°C
Relatieve luchtvochtigheid: ≤80% (niet
condenserend)
Afmetingen
81 x 80 x 76 mm
Normen
Dit product is voorzien van het afvalscheidingssymbool voor elektrische en
elektronische apparatuur (WEEE-logo). Dit betekent dat dit product moet
worden verwijderd volgens de Europese richtlijn 2002/96/EG. Zo kan het worden
gerecycled of worden gedemonteerd om de schadelijke gevolgen voor het milieu
zoveel mogelijk te beperken. Neem voor meer informatie contact op met uw
gemeente. Elektronische producten die niet gescheiden worden verwijderd zijn
schadelijk voor het milieu en de gezondheid omdat ze gevaarlijke stoen bevatten.
Conform de Europese regelgeving. Dit product voldoet aan de minimum vereisten
en andere bepalingen van de Richtlijn 1999/5/EC (R&TTE).
Dit product is ontworpen en vervaardigd volgens de richtlijn 2002/95/EG van
het Europees Parlement en de Raad ten aanzien van het gebruik van bepaalde
gevaarlijke stoen in elektrische en elektronische apparatuur (RoHS-richtlijn
- RoHS). Er wordt vanuit gegaan dat het product voldoet aan de maximum
concentratievoorschriften die zijn vastgesteld door het Europese technische
aanpassingscomité (TAC).
Gemaakt in China.
Bilder, Abbildungen und Text sind unverbindlich. ETIGER und das ETIGER-Logo sind
eingetragene Marken und das Eigentum von ETIGER.
Copyright © 2014 ETIGER. Alle Rechte vorbehalten.
ES-S6A–UM-NL20150223-1.0-W
De gebruikershandleiding is ook in andere talen beschikbaar op
www.etiger.com/eu/support
