Etherma LAVABATH2-GL-350-PW, LAVABATH2-GL-400-PW, LAVABATH2-ST-700-W, LAVABATH2-GL-500-PW, LAVABATH2-GL-600-PW Installation And Usage Instructions

...

LAVA® BATH 2.0

Infrarotheizung / Infrared heating

Montage- und Gebrauchsanleitung Installation and usage instructions Installatie- en bedieningsinstructies Instructions d'installation et d'utilisation

www.etherma.com

ALLGEMEIN

LAVA® BATH 2.0 Infrarotheizung von ETHERMA sind als Direktheizgeräte vielseitig einsetzbar. Elegante Form, einfache Installation und leichte Bedienung, hohe Zuver lässigkeit und maximale Strahlungsleistung bei minimalem Konvektionsanteil zeichnen sie besonders aus.

Diese Anleitung gibt wichtige Hinweise für die Sicherheit, die Installation, den Gebrauch und die Wartung der Geräte. Bitte lesen Sie die in dieser Anleitung aufgeführten Informationen daher sorgfältig durch.

Der Hersteller haftet nicht, wenn die nachstehenden Anweisungen nicht beachtet werden. Die Geräte dürfen nicht missbräuchlich, d.h. entgegen der vorgesehenen Verwendung, benutzt werden.

Die Verpackung Ihrer hochwertigen LAVA

BATH Infrarothei-

zung besteht aus recycelbaren Werkstoffen.

DIESE ANLEITUNG MUSS

› dem Betreiber nach der Installation übergeben werden.

Zusätzlich ist der Betreiber in die Funktionsweise des Strahlungsheizgeräts einzuweisen.

› sorgfältig aufbewahrt und bei Besitzerwechsel dem neuen

Eigentümer übergeben werden.

WARNUNG

: Die Infrarotheizung darf nicht benutzt werden, wenn

die Oberäche beschädigt ist.

ÜBERHITZUNGS- BZW. ÜBERLASTUNGSSCHUTZ

Jeder Heizkörper besitzt einen Überhitzungsschutz, der im Fall einer Überhitzung auslöst. Das Gerät nimmt erst nach einer Abkühlung auf unter 45 °C den Betrieb automatisch wieder auf.

Dieses Heizgerät ist nicht dafür bestimmt, durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfah-

rung und Wissen benutzt zu werden. Es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht. Kinder ab 3 Jahre und jünger als 8 Jahre dürften das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner vorgesehenen Gebrauchslage platziert oder installiert ist. Kinder ab 3 Jahren und jünger als 8 Jahren dürfen den Stecker nicht in die Steckdose stecken, das Gerät nicht regeln, das Gerät nicht reinigen und/oder nicht die Wartung durchführen.

Das Gerät darf nur in montiertem Zustand in Betrieb genommen werden. Dieses Heizgerät darf nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzt werden. Das Heizgerät darf nicht in kleinen Räumen benutzt werden, die von Personen bewohnt werden, die nicht selbstständig den Raum verlassen können, es sei denn, eine ständige Überwachung ist gewährleistet

Einige Teile des Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

WARNUNG:

Das Abdecken der Oberäche verursacht Überhitzungsgefahr! Bereits lokales Abdecken der Front, z.B. mit einem Handtuch, kann zum Überhitzen und zur Beschädigung des Heiz

elements führen.

ACHTUNG: Heiße Oberächen am Gerät können

Verbrennungen zur Folge haben. Gerät vor Wartungs- und Servicearbeiten ausschalten und abkühlen lassen.

HINWEISE

› LAVA® BATH Infrarotheizungen von ETHERMA entsprechen

den einschlägigen Sicherheitsbestimmungen.

› Installation und Erstinbetriebnahme sowie Reparaturen

und Servicearbeiten dürfen nur von einem konzessionierten

Fachmann oder einer qualizierten Person unter Beachtung

aller Sicherheitsvorschriften durchgeführt werden. Diese muss vorher prüfen, ob die Elektroanlage im Haus den geltenden Normen entspricht. Die Verantwortlichkeit des Herstellers ist auf die Lieferung des Gerätes begrenzt.

› Die länderspezischen Sicherheitsvorschriften sind zu beach-

ten. › Örtliche Schutzmaßnahmen sind zu beachten. › Die Geräte sind nur für die senkrechte Wandmontage geeignet.

ACHTUNG: Bei der Oberäche der LAVA

BATH

STEEL 2.0 Infrarotheizung kann es durch Umwelt-

einüsse wie etwa direkte Sonneneinstrahlung,

hohe Rauchbelastung, offene Feuerstellen, etc. zur Verfärbung des Farbtons kommen.

ACHTUNG: Jede Art von Belastung auf die Ober- äche, ob durch Anlehnen von Personen oder Gegenständen oder durch andere Krafteinwirkungen, sind zu vermeiden!

› Diese Geräte sind nicht für die Verwendung in Garderoben

und unter Kirchenbänken vorgesehen.

› Bei Montage des Gerätes in Bädern sind die Schutzbereiche

nach DIN VDE 0100 Teil 701 zu beachten. › Angegebene Mindestabstände müssen eingehalten werden. › In Bädern muss das Gerät so angebracht werden, dass

Schalter und andere Regler nicht von einer sich in der Bade-

wanne oder unter der Dusche bendlichen Person berührt

werden können. › Aufgrund der niedrigen Oberächentemparatur an der

Rückseite (bis 40 °C) darf die Infrarotheizung auch an Holz-

wänden montiert werden.

LIEFERUMFANG | VERPACKUNG

Die LAVA® BATH Infrarotheizung ist ausschließlich mit den im Lieferumfang enthaltenen Befestigungsteilen anzubringen.

STANDARDLIEFERUMFANG WANDMONTAGE:

› LAVA

BATH 2.0 INFRAROTHEIZUNG

› - 2 x Befestigungswinkel

- 4 x Sechskantschraube M8 x 16

› - 1 x LAVA

Halti Handtuchhalter

Schrauben und Dübeln (nicht im Lieferumfang enthalten) müssen dem Baumaterial der Wand (Mauerwerk, Beton, Gipsplatte, usw.) entsprechen. Die Wand muss eine ebene Fläche aufweisen.

ACHTUNG: Die Wand muss eine ebene Fläche auf- weisen, da es sonst zu Spannungsschäden an der

Oberäche kommen kann.

ABSTANDSMASSE

MONTAGE UND MINDESTABSTÄNDE:

LAVA® BATH Infrarotheizungen sind so anzubringen, dass brennbare Gegenstände nicht entzündet werden können. Die Mindestabstände, insbesondere zu leicht brennbaren Gegenständen wie Vorhänge, Polstermöbel usw., dürfen nicht unterschritten werden. Bitte achten Sie darauf, dass das Infrarotheizgerät frei in den Raum abstrahlen kann.

ACHTUNG: Jede Art von Belastung auf die

Oberäche, ob durch Anlehnen von Personen

oder Gegenständen oder durch andere Krafteinwirkungen, sind zu vermeiden!

35 mm

Grafik: Mindestabstände Montage

35 mm

WANDMONTAGE

+ +

Bitte überprüfen Sie vor dem Einbau das Stromanschlusskabel am Heizkörper und die Oberäche. Diese dürfen keine Beschädigung aufweisen.

Sechskantschrauben lose an der Geräterückseite anbringen.

1. Position für die Befestigungswinkel je nach Produkttyp laut den Abbildungen Seite 5 auswählen.

2. Löcher laut den vorgegebenen Lochabständen Seite 5 bzw. laut der mitgelieferten Bohrschablone bohren.

3. Befestigungswinkel mit geeigneten Dübeln und Schrauben anschrauben.

4. LAVA

BATH Infrarotheizung auf Befestigungswinkel schie-

ben und Sechskanntschrauben anziehen.

ACHTUNG: Schrauben und Dübeln sind nicht im Lieferumfang enthalten und müssen dem Baumaterial der Wand entsprechen.

ACHTUNG: Beachten Sie die Mindestabstände und verwenden Sie die vorgeschriebenen Befestigungslöcher.

8 x

!!!

HINWEIS

Bitte beachten Sie die Montageanleitung für den Handtuchhalter für die korrekte Anbringung am Gerät.

8 x

LOCHABSTÄNDE FÜR BOHRUNG SENKRECHTE WANDMONTAGE

Typ Montage Breite (A) mm Abstand B mm Abstand C mm Befestigungswinkel

LAVA® BATH 2.0 350 W senkrecht 630 406 448 2

LAVA

BATH 2.0 400 W senkrecht 500 406 406 2

LAVA

BATH 2.0 500 W senkrecht 630 406 448 2

LAVA

BATH 2.0 600 W senkrecht 500 406 406 2

LAVA

BATH 2.0 700 W senkrecht 630 406 448 2

ELEKTRISCHER ANSCHLUSS

Das Heizgerät ist für den Festanschluss an einer Wandanschlussdose oder über eine Schukosteckdose vorgesehen.

Das Gerät wird durch Stecken der Steckeranschlussleitung in die Schukosteckdose angeschlossen (Wechselstromnetz).

HINWEIS

Sollte eine längere Anschlussleitung benötigt werden, so kann die Leitung gegen eine längere, Typ H05VV-F3G1,50 ausgetauscht werden. Ein direkter Anschluss an eine fest verlegte Leitung ist nur bis zu einem Querschnitt von 1,5 mm² zulässig (z.B. NYM-J3G1,5 mm²). Die Länge der Anschlussleitung muss zwischen 1,0 und 1,9 m sein.

Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite von min. 3 mm in die fest verlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen.

HEIZBETRIEB

Das Heizgerät wird entweder über einen direkten Anschluss an ein drahtgebundenes Raumthermostat, die einfache Integration eines Funkempfängers LAVA

-F

oder eine Regelung direkt am Gerät mit dem Thermostat

LAVA

-R oder Timer LAVA®-T gesteuert. Regelkomponenten, welches für den Betrieb notwendig sind, sind im Lieferumfang nicht enthalten. Diese können als Zubehör mitbestellt werden. Bitte beachten Sie die Bedienungsanleitung des jeweiligen Thermostates.

Beim Entfernen des Steckers aufgrund einer Fixinstallation entsteht kein Garantieverlust.

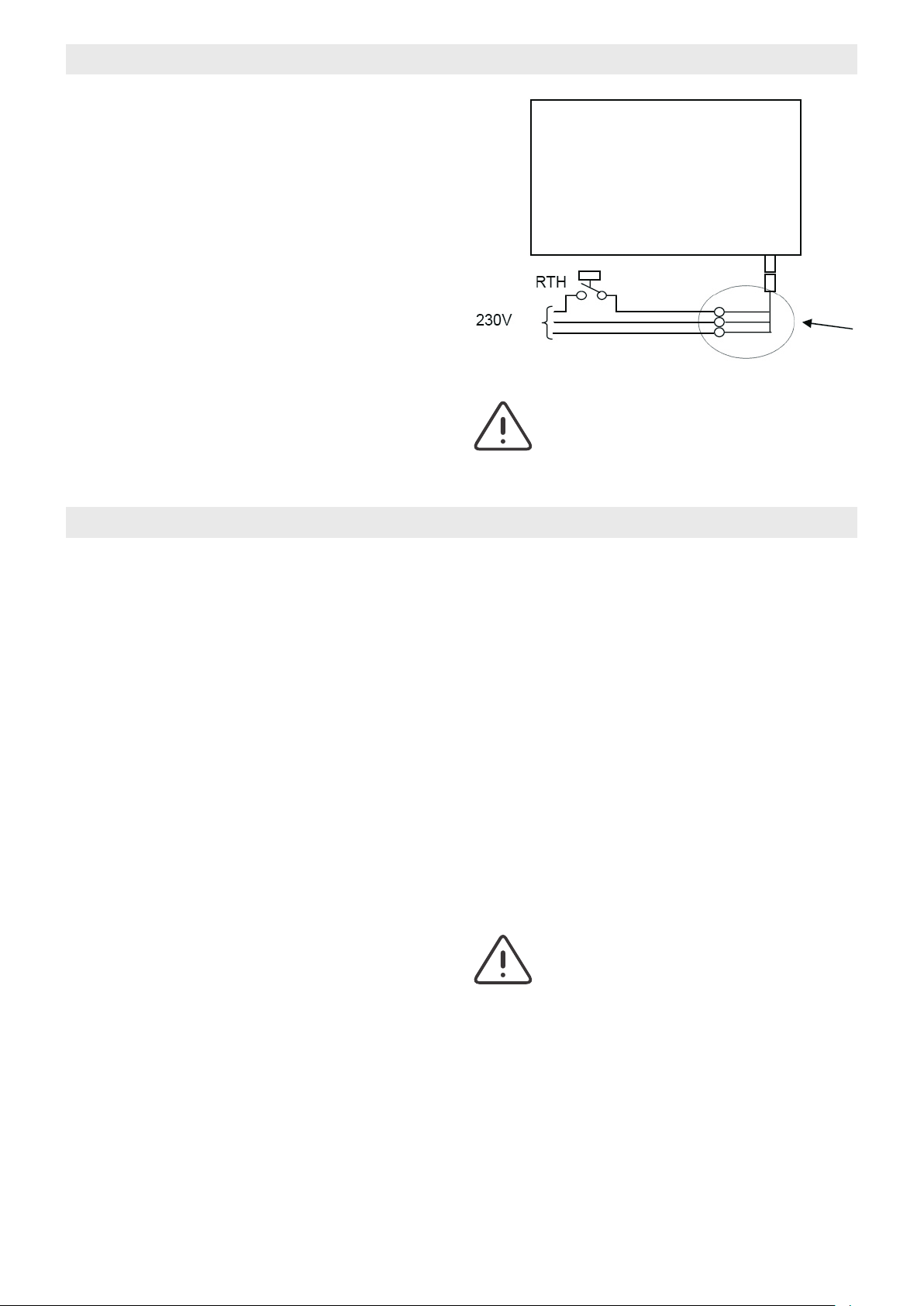

Grafik: Schaltbild Anschluss

ACHTUNG: Sollte die Netzanschlussleitung des Gerätes beschädigt werden, muss diese umgehend von einem Fachmann ersetzt werden.

GEBRAUCHSANLEITUNG FÜR DEN BENUTZER

HEIZBETRIEB

Die LAVA

BATH Infrarotheizung weist einen sehr hohen Strah-

lungsanteil und einen geringen konvektiven Anteil bei der Heiz-

leistung auf. Die Oberächentemperatur beträgt aus max.

70 °C, sodass der LAVA® BATH ideal als Zusatzheizung

ca.

und dank des inkludierten Handtuchhalters als Handtuchwärmer einzusetzen ist.

Die LAVA

BATH Infrarotheizung von ETHERMA erwärmt vorwiegend Festkörper und nur zu einem geringen Anteil direkt die Raumluft, somit eignen sich diese Geräte hervorragend zur zusätzlichen Temperierung.

Je nach Größe des Gerätes benötigt die LAVA

BATH Infrarotheizung eine gewisse Zeit bis die Betriebstemperatur erreicht ist. Erst danach kommt der Strahlungseffekt voll zur Geltung. Die für das Produkt produzierte Glasscheibe besteht aus 6 mm Einscheiben-Sicherheits-Glas (ESG). Dieses ist im Gegensatz zu herkömmlichen Gläsern wesentlich widerstandsfähiger und ist für deutlich höhere Schlagkräfte ausgelegt. Dennoch sollten Sie übermäßige Beanspruchungen vermeiden. Im Falle einer Beschädigung zerspringt ESG in viele kleine Teile mit stump-

TECHNISCHE DATEN LAVA® BATH 2.0

fen Kanten, so dass die Verletzungsgefahr minimiert wird. Bitte beachten Sie bei der Wahl des Aufstellortes, dass es bei einem verschwindend geringen Anteil der ESG-Gläser dennoch zu einem so genannten „Spontanbruch“ kommen kann, d.h., dass die Scheibe auch ohne äußere Einwirkung zerspringt. Wählen Sie den Aufstellort des Gerätes daher so, dass auch in diesen Fällen keine Gefährdung für Personen oder Gegenstände zu erwarten ist.

WARTUNG UND PFLEGE

Die LAVA

BATH Infrarotheizung ist so ausgelegt, dass sie ihre

Wärmeabgabe über die Oberäche in Form von Strahlung abgibt. Es benden sich an dem Gerät keine Teile, die eine besondere Wartung benötigen. Zur Pege Ihres Infrarotheizgeräts

empfehlen wir ein feuchtes Tuch bzw. handelsübliche Glasreiniger. Bitte verwenden Sie keine Scheuermittel, da diese auf

der Oberäche Kratzspuren verursachen können.

ACHTUNG: Zum Reinigen muss die LAVA® BATH Infrarotheizung kalt sein!

> Nennspannung: 230 V > Leistung: 350 – 700 W

> Oberächentemp.: max. 70 °C > Oberäche: Stahlblech bzw.

ESG Sicherheitsglas 6 mm

> Geräte-/Montagetiefe: Stahlblech 26/57 mm bzw. Glas 30/61 mm > Schutzart: IP X4 > Anschluss: Steckerleitung 1 m > Garantie: 5 Jahre

LAVA® BATH 2.0 Infrarotheizung, Stahlblech, Weiß (W)

Typ Art. Nr. Leistung (W)

LAVABATH2-ST-350-W 40560 350 900 630 LAVABATH2-ST-500-W 40562 500 1300 630 14,5 max. 2 LAVABATH2-ST-700-W 40564 700 1600 630 18 max. 2

Länge (mm) Höhe (mm)

Gewicht (kg) Halti

LAVA® BATH 2.0 Infrarotheizung, Glas, Reinweiß (PW)

Typ Art. Nr. Leistung (W)

LAVABATH2-GL-350-PW 38126 350 900 630 LAVABATH2-GL-400-PW 38082 400 1300 500 16 max. 2 LAVABATH2-GL-500-PW 35909 500 1300 630 20 max. 2 LAVABATH2-GL-600-PW 38087 600 1600 500 20 max. 2 LAVABATH2-GL-700-PW 35914 700 1600 630 25 max. 2

Länge (mm) Höhe (mm)

Gewicht (kg) Halti

LAVA® BATH 2.0 Infrarotheizung, Glas, Weißgrün (WG)

Typ Art. Nr. Leistung (W)

LAVABATH2-GL-350-WG 35905 350 900 630 LAVABATH2-GL-400-WG 38083 400 1300 500 16 max. 2 LAVABATH2-GL-500-WG 35910 500 1300 630 20 max. 2 LAVABATH2-GL-600-WG 38088 600 1600 500 20 max. 2 LAVABATH2-GL-700-WG 35915 700 1600 630 25 max. 2

Länge (mm) Höhe (mm)

Gewicht (kg) Halti

max. 1

LAVA® BATH 2.0 Infrarotheizung, Glas, Spiegel (MR)

Typ Art. Nr. Leistung (W)

LAVABATH2-GL-350-MR 35908 350 900 630 LAVABATH2-GL-400-MR 38086 400 1300 500 16 max. 2 LAVABATH2-GL-500-MR 35913 500 1300 630 20 max. 2 LAVABATH2-GL-600-MR 38091 600 1600 500 20 max. 2 LAVABATH2-GL-700-MR 35918 700 1600 630 25 max. 2

Länge (mm) Höhe (mm)

Gewicht (kg) Halti

max. 1

Zubehör für alle LAVA® BATH 2.0

LAVA-BASIC2-250

Made in Austria

LAVABATH2-ST-350-W

350 W | IP X4 230 V | 50 Hz

10 kg

Landesstraße 16 A-5302 Henndorf

Do not cover! Nicht abdecken!

Typ Art. Nr. Beschreibung

LAVA-R 39713 Thermostat mit Stecker, für alle LAVA® 2.0, 0 - 35 °C, 16 A, Stufenschalter 60/95 °C, eNEXHO ready LAVA-T 40012 Timer mit Stecker für alle LAVA LAVA-F 39714 Funk-Empfänger mit Stecker, 16 A, für Montage an der Rückwand des LAVA ET-14A 40595 Funk-Raumthermostat, LCD-Anzeige mit Uhr und Wochenprogramm, in Verbindung mit LAVA eTWIST 40517 Schaltereinbauthermostat mit Drehregler und App-Funktion via Bluetooth 4.2, 16 A, 5-35 °C, weiß eTOUCH-eco 40511 Schaltereinbauthermostat mit Touchpad, 16 A, 5-35 °C, weiß LAVA-Halti-50-EO 40034 Handtuchhalter aus poliertem Edelstahl für LAVABATH2-400 | 600, Breite: 50 cm LAVA-Halti-63-EO 40035 Handtuchhalter aus poliertem Edelstahl für LAVABATH2-350 | 500 | 700, Breite: 63 cm

2.0, 16 A, 2 h Heizdauer, EIN/AUS Funktion

2.0, in Verbindung mit ET-14A (Zubehör)

STÖRUNGEN

Gerät heizt nicht:

› Sicherung hat ausgelöst oder defekt? › Externer Schalter in Zuleitung ausgeschaltet? › Soll-Temperatur des Raumtemperaturreglers kleiner

eingestellt, als die Ist-Temperatur des Raumes?

Strahlungswärme zu gering:

› Entfernung zwischen Strahlungsheizgerät und Person zu groß? › Gerätegröße zu klein gewählt? › Gegenstände zwischen Strahlungsheizgerät und Person

platziert?

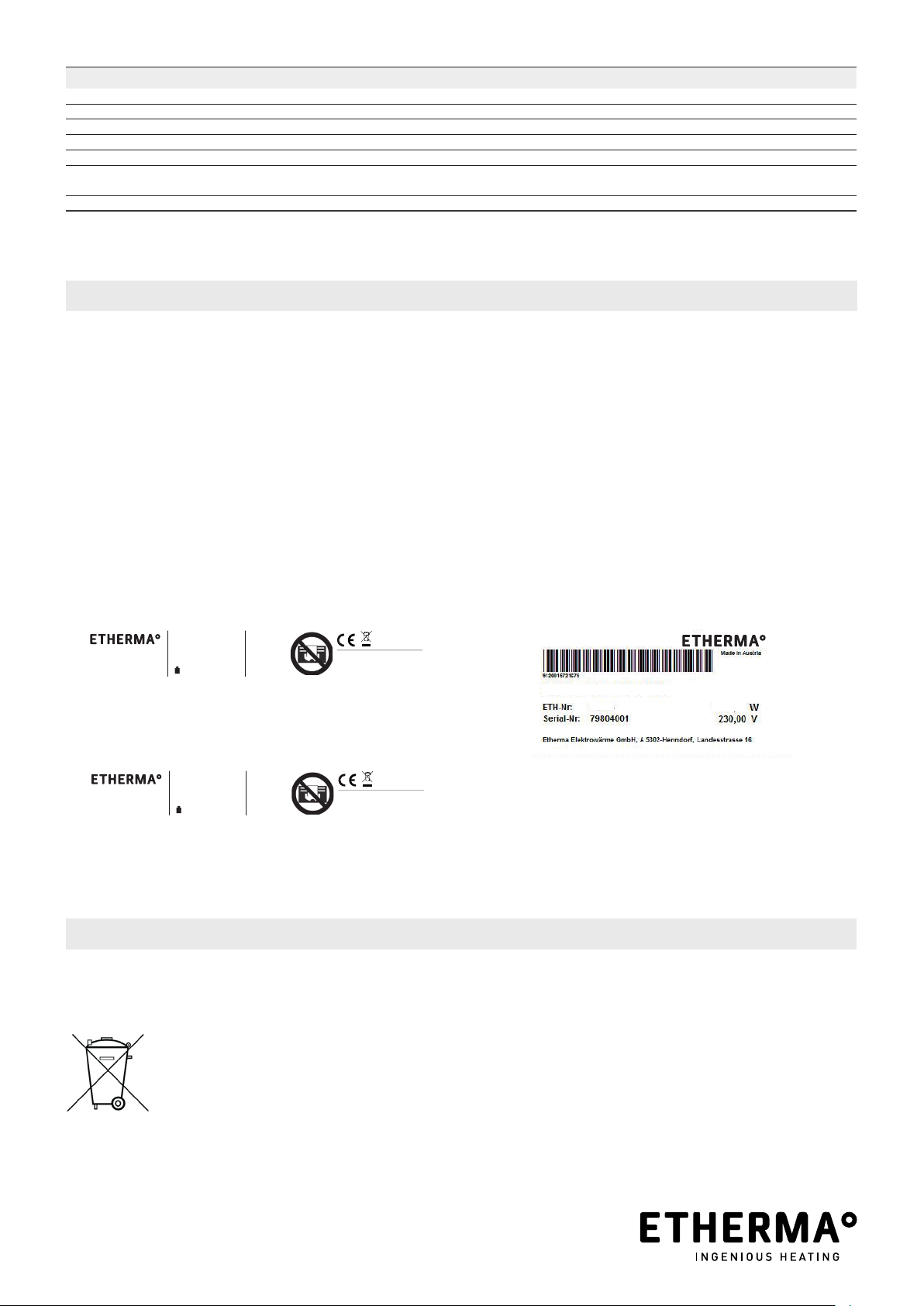

GERÄTESCHILDER

Auf dem Geräteschild sind die typenspezischen technischen Daten angegeben. Sie nden das Geräteschild je nach Anord-

nung senkrecht oder waagerecht, oben bzw. links am Gerät.

-F (Zubehör)

LAVABATH2-GL-500-WG

Grafik: Typenschild LAVA® BATH STEEL 2.0

35910

500

Beispiel: Fabrikationsnummer

LAVABATH2-GL-350

Landesstraße 16 A-5302 Henndorf

Made in Austria

350 W | IP X4 230 V | 50 Hz

14 kg

Do not cover! Nicht abdecken!

Grafik: Typenschild LAVA® BATH GLAS 2.0

ANGABEN ZUM ENERGIEVERBRAUCH

In Verbindung mit einem Ökodesign-konformen Thermostat entsprechen die Produktdaten den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

ALLGEMEINE GARANTIEBEDINGUNGEN

Sehr geehrter Kunde, bitte beachten Sie unsere allgemeinen Geschäftsbedingungen. Bei Garantiefällen gelten die landesspezischen Rechtsansprüche, die Sie bitte direkt gegenüber Ihrem Händler geltend machen.

ACHTUNG: Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie können aber auch schädliche Stoffe enthalten, die für Ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der Umwelt schaden. Bitte helfen Sie unsere Umwelt zu schützen! Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll. Entsorgen Sie Ihr Altgerät nach den örtlich geltenden Vorschriften. Verpackungsmaterial, spätere Austauschteile bzw. Geräteteile ordnungsgemäß entsorgen.

VORBEHALT: Technische Änderungen behalten wir uns vor. Änderungen, Irrtümer und Druckfehler begründen keinen Anspruch auf Schadensersatz.

GENERAL

ETHERMA LAVA® BATH 2.0 design infrared heaters are versatile direct heating devices. They are characterised, in particular, by their elegant design, ease of installation and operation, high reliability and maximum radiation power with minimal convection.

These instructions provide important information on safety, installation, use and maintenance of the device. Please read the information provided in these instructions carefully and keep for reference in case you will have questions at a later occasion.

The manufacturer shall not be held liable if these instructions are not complied with. Devices may not be used improperly, i.e. for purposes other than the intended use.

The packaging of your high-quality LAVA

BATH design infra-

red heater is made from recyclable materials.

THESE INSTRUCTIONS MUST

› be given to the operator following installation. The operator

must also be instructed in the infrared heater’s functionality.

› be kept safe and transferred to the new owner in case of a

change in ownership.

WARNING:

Covering the surface creates a danger of overheating. Overheating may occur and the heating element may be damaged by covering the front of the device, e.g. with a hand towel.

WARNING:

The infrared heating may not be used if the front of

the device is damaged.

OVERHEATING AND OVERLOAD PROTECTION

All heaters have overheating protection which is activated in the event of overheating. The device only resumes operation

automatically again after having cooled down to below 45 °C. This heating device is not intended for the use by persons (in-

cluding children) with a limited physical, sensory or mental capacity or with a lack of experience and knowledge. Such individuals must be supervised by a person responsible for their safety or instructed on use of the device. Children should be supervised in order to ensure that they do not play with the device.

This device can be used by children of 8 years and older and by persons with reduced physical, sensory or mental abilities and with a lack of experience or knowledge if they are supervised or have been instructed on safe use of the device and understand the resulting risks. Children may not play with the device. Children may not clean the device or perform maintenance on it without supervision.

Children under the age of 3 should be kept away unless under constant supervision. Children between the ages of 3 and 8 may only switch the device on and off if they are supervised or have been instructed regarding safe use of the device and understand the resulting risks, as long as the device is placed or installed at its intended place of use. Children between the ages of 3 and 8 must not plug in the device, control the device, clean it and/or carry out maintenance.

The device may only be operated once installed. This heater may not be used in the immediate vicinity of a bath, shower or swimming pool. When installing the device in a bathroom, the device must be mounted so that switches or other regulators cannot be touched by persons in a bathtub or shower. The heater may not be used in small rooms occupied by persons who cannot leave the room independently, except where constant supervision is guaranteed.

Some product parts can become very hot and cause burns. Particular caution is required when children or vulnerable persons are present.

ATTENTION: Hot surface of the device may cause burn injuries. Switch off the device and let it cool down before carrying out maintenance and service works.

ATTENTION: On the surface of the LAVA® BATH STEEL 2.0 infrared heating environmental inuences such as direct sunlight, heavy smoke, open

replaces, etc. may cause discoloration of the hue.

ATTENTION: Strain of any kind on the surface, whether from persons or objects leaning against it or from other forces, must be avoided!

NOTES

IMPORTANT NOTES:

› LAVA

BATH infrared heating devices comply with the rele-

vant safety requirements.

› Installation and initial start-up, as well as repairs and servicing,

may be carried out by a licensed specialist or qualied individual only. All safety regulations must be observed. This person

must verify rst whether the electrical in-house system

complies with the

relevant standards. The responsibility of

the manufacturer is limited to supply of the device. › Comply with country-specic safety regulations. › Comply with local safety precautions. › The devices are only suitable for vertical installation on walls.

SCOPE OF DELIVERY | PACKAGING

The LAVA® BATH infrared heating must be mounted exclusively using the xing components included in the scope of delivery.

STANDARD SCOPE OF DELIVERY FOR WALL MOUNTING:

› LAVA

BATH 2.0 INFRARED HEATING

- 2 x mounting brackets

- 4 x hexagon bolts M8 x 16

- 1 x LAVA

HALTI towel holder

› Protective areas must be observed in accordance with DIN

VDE 0100, part 701, when installing the device in bathrooms. › Minimum distances must be adhered to. › In bathrooms, the device must be mounted so that switches

or other regulators cannot be touched by persons in a bath-

tub or shower. › Due to the low surface temperature at the rear side (up to

40 °C) the infrared heating may also be mounted on wooden

panelling. › The device is not intended for the use in wardrobes and

beneath church benches.

Screws and dowels (not included in the scope of delivery) must correspond to the construction material of the wall (masonry, concrete, plasterboard, etc.). The surface of the wall must be even.

ATTENTION: The wall must be even. Otherwise

damages on the surface of the LAVA

BATH infra-

red heating device may occur.

CLEARANCES

INSTALLATION AND MINIMUM DISTANCES:

LAVA® BATH infrared heating devices have to be mounted so that

ammable objects cannot catch re. Be absolutely sure

to comply with minimum clearances, in particular to highly combustible objects such as curtains, upholstered furniture, etc. Please also make sure that the infrared heater can radiate freely into the room.

ATTENTION: Strain of any kind on the surface,

whether from persons or objects leaning against it or from other forces, must be avoided!

35 mm

Dimensional drawing: minimum mounting clear-

ances

WALL MOUNTING

+ +

INSTALLING THE DESIGN INFRARED HEATING:

Please inspect the power supply cord to the heater and the surface before installation. These must not show any signs of damage.

Fasten hexagon bolts loosely on the rear side of the device.

1. Select a position for the mounting brackets according to the illustrations on page 11, depending on the product type.

2. Drill the holes according to the hole clearances specied on

page 11 or the drill template supplied.

3. Screw on the mounting brackets using suitable dowels and screws.

4. Insert the LAVA

BATH infrared heating on the mounting

brackets and tighten the screws.

ATTENTION: Screws and dowels are not included in the scope of delivery and must correspond to the construction material of the wall.

ATTENTION: Observe the minimum clearances and use the prescribed mounting holes.

NOTE

Follow the installation instructions for the towel holder for the correct mounting on the device.

8 x

!!!

8 x

HOLE CLEARANCES FOR VERTICAL WALL INSTALLATION

Connection line Connection line

Type Installation Width A mm Distance B mm Distance C mm Mounting brackets

LAVA® BATH 2.0 350 W vertical 630 406 448 2

LAVA

BATH 2.0 400 W vertical 500 406 406 2

LAVA

BATH 2.0 500 W vertical 630 406 448 2

LAVA

BATH 2.0 600 W vertical 500 406 406 2

LAVA

BATH 2.0 700 W vertical 630 406 448 2

ELECTRICAL CONNECTION

The heater is designed for permanent connection to a wall jack or socket.

The device is connected to the AC mains system by putting the power cord into a connection socket.

NOTE

The connecting cable can be extended using a cable of the H05VV-F3G1,50 type. A direct connection to a permanently laid cable may only be implemented up to a diameter of 1.5 mm² (e.g. NYM-J3G1,5 mm²). The length of the connecting cable must be between 1.0 and 1.9 m.

An all-pole disconnecting device with a minimum contact open-

ing width of 3 mm has to be mounted into the xed electrical

installation in compliance with the installation regulations.

HEATING MODE

The heater is operated by means of direct connection via switch, via an external room thermostat, via timer or controller directly on the device or via a radio receiver in connection with a radio-controlled room thermostat. These items can be ordered as accessories. Please observe the operating instructions of the respective product.

Dimensional drawing: Connection circuit diagram

ATTENTION: If the main cable to the device is damaged, it must be replaced immediately by a specialist.

USER MANUAL

HEATING MODE

The LAVA

BATH infrared heating has a very large radiation component and a very small convective component of the heating power. For reasons of safety, the surface temperature is max.

70 °C, therefore

LAVA® BATH suits ideally as zone heating and thanks to the included towel holder as towel heater as well.

The LAVA

BATH infrared heating by ETHERMA mainly heats solid objects and, only to a lesser extent, directly heats the room air. Therefore, these devices are ideal for additional temperature control.

Depending on the size of the device, the LAVA

BATH infrared heating requires a certain time until the operating temperature is reached. Only then the radiation can take its full effect.

The glass panel produced for the product consists of 6 mm single-pane safety glass (ESG). This is much more resistant

in contrast to conventional glasses and is designed for significantly higher impact forces. Nevertheless, you should avoid excessive stress. In case of damage, ESG shatters into many small parts with blunt edges, so that the risk of injury is minimized. When choosing the place of installation, please note that a negligible amount of tempered glass still causes a socalled "spontaneous breakage", which means that the glass

shatters even without external inuence. Therefore, choose

the installation location of the device in such a way that even in these cases no danger to persons or objects is to be expected.

MAINTENANCE AND CARE

The LAVA

BATH infrared heating is designed so that it gives off its heat via the surface in the form of radiation. The device does not contain any parts requiring special maintenance. In order to service your infrared heater, we recommend using a damp cloth. Please do not use any scouring agents, since they may leave scratch marks on the surface.

ATTENTION: When you want to clean the LAVA® BATH infrared heating, the heating device must be cold!

TECHNICAL DATA LAVA® BATH 2.0

> Voltage: 230 V > Output: 350 – 700 W > Surface temperature: max. 70 °C > Surface: Steel sheet or ESG safety

glass 6 mm

LAVA

BATH 2.0 infrared heating, steel, white (W)

> Device/Installation depth: Steel sheet 26/57 mm or glass

30/61 mm > IP Rating: IP X4 > Connection cable: 1 m, with plug > Warranty: 5 years

Type Art.No. Output (W) Length (mm) Hight (mm) Weight (kg)

LAVABATH2-ST-350-W 40560 350 900 630 10 max. 1 LAVABATH2-ST-500-W 40562 500 1300 630 14,5 max. 2 LAVABATH2-ST-700-W 40564 700 1600 630 18 max. 2

LAVA® BATH 2.0 infrared heating, glass, purewhite (PW)

Type Art.No. Output (W) Length (mm) Hight (mm) Weight (kg)

LAVABATH2-GL-350-PW 38126 350 900 630 14 LAVABATH2-GL-400-PW 38082 400 1300 500 16 max. 2 LAVABATH2-GL-500-PW 35909 500 1300 630 20 max. 2 LAVABATH2-GL-600-PW 38087 600 1600 500 20 max. 2 LAVABATH2-GL-700-PW 35914 700 1600 630 25 max. 2

LAVA® BATH 2.0 infrared heating, glass, white-green (WG)

Type Art.No. Output (W) Length (mm) Hight (mm) Weight (kg)

LAVABATH2-GL-350-WG 35905 350 900 630 14 LAVABATH2-GL-400-WG 38083 400 1300 500 16 max. 2 LAVABATH2-GL-500-WG 35910 500 1300 630 20 max. 2 LAVABATH2-GL-600-WG 38088 600 1600 500 20 max. 2 LAVABATH2-GL-700-WG 35915 700 1600 630 25 max. 2

Halti

max. 1

Halti

max. 1

LAVA® BATH 2.0 infrared heating, glass, mirror (MR)

Type Art.No. Output (W) Length (mm) Hight (mm) Weight (kg)

LAVABATH2-GL-350-MR 35908 350 900 630 14 LAVABATH2-GL-400-MR 38086 400 1300 500 16 max. 2 LAVABATH2-GL-500-MR 35913 500 1300 630 20 max. 2 LAVABATH2-GL-600-MR 38091 600 1600 500 20 max. 2 LAVABATH2-GL-700-MR 35918 700 1600 630 25 max. 2

Halti

max. 1

Accessories for all LAVA® BATH 2.0

LAVA-BASIC2-250

Made in Austria

LAVABATH2-ST-350-W

350 W | IP X4 230 V | 50 Hz

10 kg

Landesstraße 16 A-5302 Henndorf

Do not cover! Nicht abdecken!

Type Art.No. Description

LAVA-R 39713 Thermostat with plug, for all LAVA® 2.0, 0 - 35 °C, 16 A, gradual switch 60/95 °C, eNEXHO ready LAVA-T 40012 Timer with a plug for all LAVA® 2.0, 16 A, 2 h heating time, ON/OFF function LAVA-F 39714 Radio receiver with plug, 16 A, for mounting on the rear panel of the LAVA® 2.0, in conjunction with ET-14A (accessory) ET-14A 40595 Radio-controlled room thermostat, LCD display with clock and week programme, in conjunction with LAVA®-F eTWIST 40517 Switch mounted thermostat with control dial and app function via Bluetooth 4.2, 16 A, 5-35 °C, white eTOUCH-eco 40511 Switch mounting thermostat with touch pad, 16 A, 5-35 °C, white

LAVA-Halti-50-EO 40034 Polished stainless steel towel holder for LAVABATH2-400 | 600, Width: 50 cm LAVA-Halti-63-EO 40035 Polished stainless steel towel holder for LAVABATH2-350 | 500 | 700, Width: 63 cm

INFORMATION ON ENERGY CONSUMPTION

In combination with an Ecodesign-compliant thermostat, the product data complies with the EU regulations on the Ecodesign Directive (2009/125/EC) for energy-related products (ErP).

Faults Device does not heat:

› Has the fuse been triggered or is it defective? › Is the external switch in the supply line switched off? › Is the setpoint temperature of the room temperature con-

troller set lower than the actual temperature of the room?

Radiation heat too low:

› Is the distance between the radiation heater and the person

too long? › Has the device size been selected too small? › Are there objects placed between the radiation heater and

the person?

Device rating plates: The rating plate contains the type-specic technical data. Depending on the arrangement, the rating plate of

the device is placed vertically or horizontally, at the top or on the left on the device.

Exemple nameplate: LAVA® BATH STEEL 2.0

LAVABATH2-GL-350

Landesstraße 16 A-5302 Henndorf

Made in Austria

350 W | IP X4 230 V | 50 Hz

14 kg

Do not cover! Nicht abdecken!

LAVABATH2-GL-500-WG

35910

Example: Lable LAVA

500

BATH 2.0

Exemple nameplate: LAVA® BATH GLAS 2.0

GENERAL WARRANTY CONDITIONS

Dear customer,

please observe our general terms and conditions. Country-specic legal entitlements apply to warranty claims; please assert

such rights directly through your distributor.

ATTENTION: Many old electrical and electronic devices contain valuable materials. However, they can also contain harmful substances which were required for their operation and safety. Such substances may damage the environment if disposed of in residual waste or handled incorrectly. Please help us to protect the environment. Do not place your old devices in the residual refuse. Dispose of your old device in accordance with applicable local regulations. Properly dispose of packaging material, future replaced parts and/or components.

RESERVATION: We reserve the right to make technical changes. Modications, errors and misprints shall not constitute grounds

for damages.

ALGEMEEN

LAVA® BATH 2.0 Infraroodverwarming van ETHERMA zijn als directe verwarmingstoestellen veelzijdig inzetbaar. Fraai vormgegeven, eenvoudig te installeren en te bedienen, hoge bedrijfszekerheid en een maximale stralingscapaciteit gecombineerd met eengering aandeel convectiewarmte kenmerken deze stralingspanelen.

Deze handleiding geeft belangrijke aanwijzingen voor veiligheid, installatie, het gebruik en het onderhoud van de panelen. Lees de handleiding zorgvuldig door.

De fabrikant wijst elke aansprakelijkheid af als de volgende richtlijnen niet opgevolgd worden. De panelen mogen niet anders gebruikt worden dan waarvoor deze ontworpen zijn.

De verpakking van de LAVA

BATH is gemaakt van recyclebare

grondstoffen. LET OP: Bij het gebruik van de LAVA

BATH ontstaan aan het opper-vlak hoge temperaturen. Bij een langdurig direct contact bestaat gevaar op brandwonden. Let er op dat kinderen en kwetsbare mensen niet zonder toezicht zijn.

De verwarmingspanelen zijn niet geschikt om bediend te worden door kinderen of personen met een verstandelijke beperking. Tenzij deze dit uitvoeren onder toezicht van een ter zake kundig persoon. Ten aanzien van kinderen dient opgelet te worden of deze niet met het apparaat spelen.

WAARSCHUWING:

Het afdekken van het oppervlak kan tot oververhitting leiden. Ook als slechts een deel van het opper-vlak wordt afgedekt, kan dit oververhitting en beschadiging van de verwarming tot gevolg hebben.

WAARSCHUWING

: Het stralingspaneel mag niet

worden gebruikt als het beschadigd is.

Deze handleiding moet

› Na installatie aan de gebruiker overhandigd worden. Boven-

dien dient de gebruiker nstructies te ontvangen over het bedienen van het stralingspaneel.

› Zorgvuldig bewaarden worden en overgedragen worden aan

eventueel nieuwe (huis)eigenaren.

Dit stralingspaneel mag alleen door kinderen ouder dan 8 jaar of verstandelijk beperkte personen bediend worden, indien deze een duidelijke instructie hebben ontvangen en deze ook begrijpen. Reiniging en onderhoud mag niet door kinderen worden uitgevoerd.

Het stralingspaneel mag niet gebruikt wordt als het oppervlak beschadigd is. Om oververhitting te voorkomen mag het stralingspaneel niet afgedekt worden. Kinderen jonger dan 3 jaar dienen van het stralingspaneel weg gehouden te worden, behalve als er continu toezicht is. Kinderen tussen 3 en 8 jaar mogen het stralingspaneel alleen onder toezicht bedienen. Zij mogen niet de stekker in de wandcontactdoos steken, het paneel reinigen of onderhoud er aan uit te voeren.

Het stralingspaneel mag slechts ingeschakeld worden als deze correct is geïnstalleerd. Plaatsing mag niet in de directe nabijheid van een bad of douche.

Het paneel mag niet in kleine ruimtes geplaatst worden, waar mensen zitten die de ruimte niet kunnen verlaten (zoals een cel), tenzij er sprake is van toezicht.

Het oppervlak van het stralingspaneel kan heet worden. Toezicht dient gehouden te worden op kinderen en personen met een verstandelijke beperking.

Oververhitting- cq overbelastingsbeveiliging

Elk stralingspaneel is voorzien van maximaalthermostaat om oververhitting te voorkomen. Na aanspreken van de maximaal thermostaat zal het stralingspaneel pas weer onder de 45 °C Inschakelen

LET OP: Bij het gebruik van de LAVA® BATH ont- staan aan het oppervlak hoge temperaturen. Bij een langdurig direct contact bestaat gevaar op brandwonden.

LET OP: Het oppervlak van de LAVA® BATH STEEL

2.0 infraroodverwarming kan verkleuren door omgevingsinvloeden zoals direct zonlicht, hoge rookniveaus, open haarden, enz.

LET OP: Elke vorm van mechanische belasting op het glasoppervlak, door het leunen van personen of goederen, dient vermeden te worden!

INSTRUCTIES

› LAVA® BATH infraroodverwarming van ETHERMA voldoet

aan alle vereiste veiligheidsbepalingen.

› De installatie en ingebruiksstelling, alsook reparatie werk-

zaamheden, mogen uitsluitend uitgevoerd worden doorvoldoende onderricht persoon. Hierbij dienen alle veiligheidsaspecten in ogenschouw genomen te worden. Vooraf dient gecontroleerd te worden of de huisinstallatie voldoet aan alle gestelde eisen. De verantwoordelijkheid van de producent

richt zich uitsluitend op het product zelf. › De lokale veiligheidsaspecten zijn in acht te nemen. › De stralingspanelen zijn alleen geschikt voor verticale wand-

montage. › Het apparaat is niet geschikt voor montage in garderobes of

onder kerkbanken

LEVEROMVANG | VERPAKKING

De LAVA® BATH mag uitsluitend met de meegeleverde montage-delen voor plafondmontage geleverd worden.

LEVEROMVANG:

› LAVA

BATH 2.0 infraroodverwarming

- 2 x Bevestigingsbeugel

- 4 x Zeskantbouten M8 x 16

- 1x LAVA® Halti handdoekbeugel

› Bij installatie van de stralingspanelen in badkamers en

andere natte ruimtes dient men de geldende voorschriften uit de NEN1010 in acht te nemen.

› Aangegeven minimale afstanden dienen te allen tijden

aangehouden te worden.

› De LAVA

BATH 2.0 infraroodverwarming is alleen geschikt voor wand montage en mag onder geen enkele omstandigheid aan het plafond worden gemonteerd.

› In badkamers dient het paneel zodanig te worden aangebracht

dat deze niet vanuit een bad of douche door een persoon bedient kan worden.

› Door de geringe temperatuur aan de achterzijde (40 °C) kan

het paneel ook aan houten wanden gemonteerd worden.

Schroeven en pluggen (niet meegeleverd) moet passend zijn voor het materiaal waaraan de LAVA

BATH bevestigd wordt.

LET OP: De muur moet een vlak oppervlak hebben,

omdat dit anders spanningsschade aan het opperv-

lakvan de LAVA

BATH kan veroorzaken.

AFSTANDSMATEN

MONTAGE EN MINIMALE AFSTANDEN:

LAVA

BATH infraroodverwarming zodanig te plaatsen, dat voldoende afstand tot brandbare voorwerpen aangehouden wordt. De minimale afstanden, met name ten opzichte van licht ontbrandbare voorwerpen als gordijnen en meubels, dienen in acht gehouden te worden. Zorg er voor dat het stralingspaneel de warmte vrij in de ruimte afgeven kan

LET OP: Elke manier van mechanische belasting op het oppervlak dient vermeden te worden. Te denken valt hierbij aan het leunen door personen of voorwerpen!

35 mm

Afbeelding: Minimale montage afstanden

35 mm

WANDMONTAGE

+ +

WANDMONTAGE VAN HET STRALINGSPANEEL:

Bij montage van de LAVA wand Controleer voor de installatie van de LAVA

BATH Infraroodverwarming aan de

BATH het oppervlak en de aansluitkabel van het apparaat, deze mogen niet beschadigd zijn.

Moeren, montageringen en veiligheidsplaten moeten losjes aan de achterzijde worden aangebracht. De montage ringen dienen voor de afstelling.

1. De positie voor de bevestigingsbeugel is afhankelijk van het

type, zie afbeeldingen.

2. Gaten boren volgens de afbeeldingen op pag 21.

3. Bevestigingsbeugels met geschikte schroeven en pluggen

vastzetten.

4. LAVA

BATH Design-infraroodverwarming aan de bevestings-

beugels schuiven en vast zetten.

LET OP: Pluggen en schroeven worden niet meegeleverd. Deze dienen geschikt te zijn voor het materiaal waar het plafond van gemaakt is.

LET OP: Houd rekening met de minimum afstanden en gebruik de voorgeschreven montagegaten.

LET OP:

Volg de installatie-instructies voor de handdoekhouder voor de correcte montage op het apparaat.

8 x

!!!

8 x

GATAFSTANDEN VOOR BORING BIJ VERTICALE WANDMONTAGE

Aansluitkabel

Type Montage Breedte (A) mm Afstand B mm Afstand C mm Bevestigingssteun

LAVA® BATH 2.0 350 W verticaal 630 406 448 2

LAVA

BATH 2.0 400 W verticaal 500 406 406 2

LAVA

BATH 2.0 500 W verticaal 630 406 448 2

LAVA

BATH 2.0 600 W verticaal 500 406 406 2

LAVA

BATH 2.0 700 W verticaal 630 406 448 2

Aansluitkabel

ELEKTRISCHE AANSLUITING

Het stralingspaneel is geschikt voor vaste aansluiting. Het stralingspaneel wordt middels een vaste aansluitkabel aangesloten aan het 230 V AC voedingspunt.

AANWIJZIGING

Als een langere verbindingskabel nodig is, kan de kabel worden vervangen door een langere, type H05VV-F3G1,50. Een directe verbinding met een vaste kabel is alleen toegestaan tot een doorsnede van 1,5 mm² (bijvoorbeeld NYM-J3G1.5mm

). De lengte van de verbindingskabel moet tussen 1,0 en 1,9 m zijn. Aan de installatiezijde, moet een meerpolige scheider met een contactopeningsbreedte van min. 3 mm in de permanent geïnstalleerde elektrische installatie volgens de installatievoorschriften.

REGELBEREIK

Het stralingspaneel is kan via een directe verbinding met een draadloze kamerthermostaat ET-14A worden bediend, i.c.m. Plug & Play draadloze-ontvanger LAVA

-F. Maar ook kan het stralingspaneel rechtstreeks op het apparaat met de thermostaat LAVA

-R of Timer LAVA®-T worden geregeld. De besturingscomponenten kunnen als accessoires worden besteld.

Houd u aan de gebruiksaanwijzing van de betreffende thermostaat.Het verwijderen van de plug als gevolg van een vaste installatie maakt de garantie niet ongeldig.

Grafiek: aansluitschema

LET OP: Als de aansluitkabel beschadigd is, dient

deze vervangen te worden door een gecerticeerde

elektromonteur.

GEBRUIKSHANDLEIDING VOOR DE EIGENAAR

GEBRUIK

Het vermogen dat de LAVA® BATH afgeeft, heeft een zeer hoog stralingsaandeel en een gering convectie-aandeel. De oppervlaktetemperatuur bedraagt uit veiligheidsoogpunt maximaal 70 °C. Hiermee is de LAVA Bath uitstekend als aanvullende verwarming te gebruiken en met de meegeleverde handdoekhouder als handdoekverwarmer.

De LAVA® BATH infraroodverwarming verwarmt voornamelijk vaste voorwerpen en niet de lucht in een ruimte. Hiermee zijn de stralingspanelen bij uitstek geschikt als een aanvullende comfortverwarming.

Afhankelijk van de grootte van het apparaat, is een bepaalde tijd vereist tot de LAVA® BATH infrarood verwarming de bedrijfs temperatuur heeft bereikt.

Alleen dan bereikt de straling zijn volledige effect. Het glazen paneel bestaat uit 6 mm veiligheidsglas (ESG). Dit

glas is ontworpen om grote krachten op te kunnen vangen en daarom zeer veilig. Niettemin moeten onnodige mechanische belastingen voorkomen worden.

Bij eventuele schade valt ESG glas uiteen in vele kleine, onscherpe delen, zodat het risico op verwoning minimaal is.

Ondanks dat het risico op breuk van ESG glas klein is, dient bij plaatsing van het paneel rekening worden gehouden met veiligheidsaspecten en dienen onnodige mechanische belastingen voorkomen te worden.

ONDERHOUD

Omdat de LAVA

BATH een stralingspaneel is, zijn er geen onderdelen aan het apparaat die special onderhoud vereisen. Voor het reinigen van oppervlakken kunnen normaal verkrijgbare reinigers ingezet worden. Gebruik geen schuurmiddel, omdat hiermee het oppervlak en de laklaag beschadigd zullen worden.

LET OP: Voor het reinigen van een LAVA® BATH Design-Infraroodpaneel moet deze koud zijn.

TECHNISCHE GEGEVENS LAVA® BATH 2.0

> Nominale spanning: 230 V > Vermogen: 350 – 1000 W > Oppervlaktetemp.: max. 70 °C > Oppervlakte: Staalplaat resp.

> Montagediepte: 61 mm > Beschermingsgraad: IPX4 > Aansluiting: stekkerkabel 1 m > Garantie: 5 jaar

enkellaags veiligheidsglas 6 mm

LAVA® BATH 2.0 infraroodverwarming, staalplaat, wit (W)

Type Artikelnr. Vermogen (W)

LAVABATH2-ST-350-W 40560 350 900 630 10 max. 1 LAVABATH2-ST-500-W 40562 500 1300 630 14,5 max. 2 LAVABATH2-ST-700-W 40564 700 1600 630 18 max. 2

BATH 2.0 infraroodverwarming, glas, helderwit (PW)

LAVA

Type Artikelnr. Vermogen (W)

LAVABATH2-GL-350-PW 38126 350 900 630 14 max. 1 LAVABATH2-GL-400-PW 38082 400 1300 500 16 max. 2 LAVABATH2-GL-500-PW 35909 500 1300 630 20 max. 2 LAVABATH2-GL-600-PW 38087 600 1600 500 20 max. 2 LAVABATH2-GL-700-PW 35914 700 1600 630 25 max. 2

Lengte Hoogte

Gewicht (kg) Halti

LAVA® BATH 2.0 infraroodverwarming, glas, witgroen (WG)

Type Artikelnr. Vermogen (W)

LAVABATH2-GL-350-WG 35905 350 900 630 14 max. 1 LAVABATH2-GL-400-WG 38083 400 1300 500 16 max. 2 LAVABATH2-GL-500-WG 35910 500 1300 630 20 max. 2 LAVABATH2-GL-600-WG 38088 600 1600 500 20 max. 2 LAVABATH2-GL-700-WG 35915 700 1600 630 25 max. 2

Lengte Hoogte

Gewicht (kg) Halti

LAVA® BATH 2.0 Iinfraroodverwarming, glas, spiegel (MR)

Type Artikelnr. Vermogen (W)

LAVABATH2-GL-350-MR 35908 350 900 630 14 max. 1 LAVABATH2-GL-400-MR 38086 400 1300 500 16 max. 2 LAVABATH2-GL-500-MR 35913 500 1300 630 20 max. 2 LAVABATH2-GL-600-MR 38091 600 1600 500 20 max. 2 LAVABATH2-GL-700-MR 35918 700 1600 630 25 max. 2

Lengte Hoogte

Gewicht (kg) Halti

Accessoires voor LAVA® BATH 2.0

LAVA-BASIC2-250

Made in Austria

LAVABATH2-ST-350-W

350 W | IP X4 230 V | 50 Hz

10 kg

Landesstraße 16 A-5302 Henndorf

Do not cover! Nicht abdecken!

Type Art. Nr. Omschrijving

LAVA-R 39713 Thermostaat met stekker voor alle LAVA 2.0, 0 - 35 °C, 16 A, standenschakelaar 60/95 °C LAVA-T 40012 Timer met stekker voor alle LAVA 2.0, 16 A, 2 uur verwarmingstijd, aan/uit-functie LAVA-F 39714 Draadloze ontvanger met stekker, 16 A, voor montage aan de achterzijde van de LAVA 2.0, i.c.m. ET-14A (Accessoire) ET-14A 40595 Draadloze kamerthermostaat, LCD-display met tijd en weekprogramma, i.c.m. LAVA eTWIST 40517 Inbouwthermostaat met draaiknop en app-functie via Bluetooth 4.2, 16 A, 5-35 °C, wit eTOUCH-eco 40511 Inbouwthermostaat met touchpad, 16 A, 5-35 °C, wit

-F (Accessoire)

LAVA-Halti-50-EO 40034 Handdoekhouder van gepolijst roestvrij staal voor de LAVA-400 | 600, Breite: 50 cm LAVA-Halti-63-EO 40035 Handdoekhouder van gepolijst roestvrij staal voor de LAVA-350 | 500 | 700, Breite: 63 cm

STORINGEN

Apparaat verwarmt niet:

› Zekering ligt er uit of is defekt? › Externe schakelaar in toevoerleiding is uitgeschakeld? › Gewenste temperatuur van de kamerthermostaat is lager

ingestelt als de werkelijke temperatuur van de kamer?

Stralingswarmte is te gering:

› Afstand tussen het stralingspaneel en de persoon is te groot? › Apparaatvermogen is te klein gekozen? › Er is een obstakel tussen het stralingspaneel en de

persoon?

Typeplaatjes: Op het typeplaatjes zijn de productkenmerken weergegeven. Het typeplaatje zit, afhankelijk van de montagewijze,

boven of links aan het stralingspaneel.

LAVABATH2-GL-500-WG

Voorbeeld: Typeplaatje LAVA® BATH STEEL 2.0

LAVABATH2-GL-350

Landesstraße 16 A-5302 Henndorf

Made in Austria

350 W | IP X4 230 V | 50 Hz

14 kg

Do not cover! Nicht abdecken!

35910

Voorbeeld: Serienummer

500

Voorbeeld: Typeplaatje LAVA® BATH GLAS 2.0

INFORMATIE OVER ENERGIEVERBRUIK

In combinatie met een thermostaat die compatibel is met het ecologisch ontwerp, voldoet dit product aan de EU-voorschriften voor de richtlijn inzake milieuvriendelijk ontwerp van energierelevante Producten (ErP).

ALGEMENE GARANTIEVOORWAARDEN

Beste klant, Neem onze algemene voorwaarden in acht. In het geval van garantie gelden de lokale eisen. Spreek hiervoor de lokale handelaar of distributeur aan.

LET OP: Oude elektrische en elektronische apparaten bevatten vaak waardevolle materialen. Ze kunnen echter ook schadelijke materialen bevatten, die voor veiligheid of gebruik nodig waren. Bij het afval kunnen deze stoffen schadelijk zijn voor het milieu. Gooi deze apparaten dan ook nooit bij het restafval, maar laat de apparaten verwijderen door professionele instanties. U kunt oude apparaten onder andere inleveren bijde leverancier en de gemeentelijke inleverpunten.

VOORBEHOUD: We behouden ons het recht voor technische wijzigingen aan te brengen. Veranderingen, fouten en drukfouten vormen geen aanspraak op schadevergoeding.

RENSEIGNEMENTS GENERAUX

Les radiateurs infrarouges design LAVA® BATH d'ETHERMA sont polyvalents dans leur utilisation comme radiateurs directs. Forme élégante, installation simple et opération facile, abilité élevée et puissance rayonnante maximum avec la convection minimale.

Ce manuel fournit des informations importantes pour la sécurité, l'installation, l'utilisation et la maintenance de l'équipement. Veuillez lire attentivement les informations contenues dans ce manuel.

Le fabricant ne sera pas responsable si les instructions suivantes ne sont pas suivies. Les appareils ne doivent pas être utilisés de manière inappropriée, c'est-à-dire contrairement à l'usage prévu.

L'emballage de votre radiateur infrarouge de haute qualité est fabriqué à partir de matériaux recyclables.

Ce guide doit être remis

› à l'opérateur après l'installation de plus, l'opérateur doit

être informé du fonctionnement du chauffage radiant.

› soigneusement conservé et remis au nouveau propriétaire

lors du changement de propriétaire.

AVERTISSEMENT: Couvrir la surface provoque une surchauffe!

Même une couverture locale de l'avant, par exemp

le avec une serviette, peut entraîner une surchauffe et endommager l'élément chauffant. Le chauffage infrarouge ne doit pas être utilisé si l'avant est en

dommagé.

SURCHAUFFE OU PROTECTION CONTRE LES SURCHARGES

Chaque radiateur dispose d'une protection contre la surchauffe qui se déclenche en cas de surchauffe. L'appareil reprend automatiquement son fonctionnement après refroidissement jusqu'à moins de 45 °C.

Cet appareil de chauffage n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités phy

siques, sensorielles ou mentales limitées, ou par un manque

d'expérience et de connaissances. Sauf s'ils sont supervisés par une personne responsable de votre sécurité ou si vous avez des instructions sur la façon d'utiliser l'appareil. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes ayant des capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances lorsqu'ils supervisent ou en ce qui concerne l' ont appris l' utilisation sûre de l'équipement et comprendre les risques qui en découlent.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Le chauffage ne doit pas être utilisé si la surface est endommagée. Pour éviter la surchauffe de l'appareil, l'appareil de chauffage ne doit pas être couvert. Les enfants de moins de 3 ans doivent être tenus à l'écart, sauf s'ils sont constamment surveillés. Les enfants de 3 ans et moins de 8 ans devrait l'appareil sous et hors tension lorsqu'ils sont supervisés ou concernant l'utilisation sécuritaire de l'unité ont été formés et ont compris les risques résultant, à condition que le dispositif est placé dans sa position d'utilisation prévue ou est installé. Les enfants de 3 ans et moins de 8 ans ne sont pas insérés dans la douille du bouchon, et non à réguler le dispositif, ne pas nettoyer l'appareil et / ou effectuer la maintenance.

L'appareil ne doit être mis en service qu'une fois installé correctement Ce radiateur ne doit pas être utilisé près d' une baignoire, d'une douche ou d'une piscine. Lors de l'installation dans une salle de bain, l'appareil doit être installé de sorte que les interrupteurs et autres commandes ne puissent pas être touchés par une personne dans la baignoire ou sous la douche. L'appareil de chauffage ne doit pas être utilisé dans de petites pièces occupées par des personnes qui ne peuvent pas quitter la pièce à moins qu'une surveillance constante soit assurée.

Certaines parties du produit peuvent devenir très chaudes et causer des brûlures. Une attention particulière est nécessaire lorsque des enfants et des personnes vulnérables sont présents.

ATTENTION: Les surfaces chaudes sur l'appareil peuvent provoquer des brûlures. Éteignez l'appareil avant l'entretien et laissez-le refroidir.

ATTENTION: Ne pas démarrer le LAVA® BATH CERAMIC 2.0 tant que la plaque céramique ne s'est pas adaptée à la température ambiante.

INSTRUCTIONS

› Les radiateurs infrarouges design LAVA® BATH d'ETHERMA

sont conformes aux normes de sécurité en vigueur.

› L'installation et la mise en service, ainsi que les travaux

de réparation et d'entretien, ne doivent être effectués que par un spécialiste agrée ou une personne qualiée, conformément à toutes les règles de sécurité. Cela doit d'abord

vérier si le système électrique de la maison est conforme

aux normes applicables. La responsabilité du fabricant est limitée à la livraison de l'appareil.

› Les consignes de sécurité spéciques du pays doivent être

respectées. › Les mesures de protection locales doivent être respectées. › Les panneaux radiants conviennent au montage mural vertical.

ATTENTION: La surface du radiateur infrarouge

LAVA

BATH STEEL 2.0 peut se décolorer en rai-

son d'inuences environnementales telles que la

lumière directe du soleil, les niveaux élevés de fumée, les cheminées, etc.

ATTENTION: Toute forme de contrainte mécanique sur la surface du verre, par des personnes inclinées ou par des marchandises, doit être évitée

› L'appareil ne convient pas pour une installation dans des

vestiaires ou sous des bancs d'église.

› Lors de l'installation de l'appareil dans les baignoires, re-

specter les zones de protection selon DIN VDE 0100 partie

701. › Les distances minimales spéciées doivent être respectées. › Dans les salles de bains, l'appareil doit être installé de sorte

que les interrupteurs et autres commandes ne puissent pas être touchés par une personne dans la baignoire ou sous la douche.

› En raison de la faible température de surface à l'arrière

(jusqu'à 40°C), le chauffage infrarouge peut également être monté sur des plafonds en bois.

DIMENSIONS DE DISTANCE

ASSEMBLAGE ET DISTANCES MINIMALES:

Les radiateurs infrarouges design LAVA® BATH doivent être

montés de manière à ce que les objets inammables ne

puissent pas être allumés. Les dégagements minimaux, en

particulier pour les objets inammables tels que les rideaux,

les meubles rembourrés, etc., ne doivent pas être inférieurs. Veuillez-vous assurer que le radiateur infrarouge peut rayon ner librement dans la pièce

35 mm

ATTENTION: Toute charge sur la surface, que ce soit en s'appuyant sur des personnes ou des objets ou par d'autres forces, doit être évitée!

CONTENU DE LA LIVRAISON | CONDITIONNEMENT

Le chauffage infrarouge design LAVA® BATH ne doit être équi-

pé que des pièces de xation comprises dans la livraison.

Les vis et chevilles (non comprises dans la livraison) doivent correspondre au matériau de construction du plafond ou le mur (maçonnerie, béton, plaques de plâtre, etc.). Le plafond ou le mur doit avoir une surface plane.

PORTÉE STANDARD DE LIVRAISON AU MUR:

› LAVA

BATH 2.0

- 2 x Supports de montage

- 4 x Vis à tête hexagonale M8 x 16

- 1x Porte-serviettes LAVA® Halti

35 mm

Graphique: Distances minimales

ATTENTION: Le mur doit avoir une surface plane sinon la surface de la surface peut être endom magée.

MONTAGE MURAL

+ +

INSTALLATION DU CHAUFFAGE INFRAROUGE DESIGN:

S'il vous plaît vérier le câble de connexion d'alimentation sur

le radiateur et la surface avant l'installation. Ceux-ci ne doivent pas être endommagés.

Installez sans serrer les boulons hexagonaux, les entretoises et la plaque de sécurité à l'arrière de l'appareil.

1. Position pour les supports de montage en fonction du type de produit comme indiqué sur les images à la page 29.

2. Percer des trous conformément aux illustrations de la page

29.

3. Visser les pattes de xation ou les crochets de retenue avec

des chevilles et des vis appropriées.

4. Faites glisser le réchauffeur infrarouge LAVA

BATH Design sur les supports de montage ou les crochets de maintien et serrez les vis.

ATTENTION: Les vis et chevilles ne sont pas comprises dans la livraison et doivent correspondre au matériau de construction du mur.

ATTENTION: Respectez les distances minimales et utilisez les trous de montage prescrits.

ATTENTION

Suivez les instructions pour installer correctement le porteporte serviette sur l’appareille .

8 x

!!!

8 x

DISTANCES DE TROUS POUR LE PERÇAGE DE LA PAROI VERTICALE

Câble de connexionCâble de connexion

Type Montage Largeur (A) mm Distance B mm Distance C mm Supports de montage

LAVA® BATH 2.0 350 W vertical 630 406 448 2

LAVA

BATH 2.0 400 W vertical 500 406 406 2

LAVA

BATH 2.0 500 W vertical 630 406 448 2

LAVA

BATH 2.0 600 W vertical 500 406 406 2

LAVA

BATH 2.0 700 W vertical 630 406 448 2

CONNEXION ÉLECTRIQUE

L'appareil de chauffage est conçu pour une connexion permanente à une boîte de jonction murale ou au plafond.

L'appareil est raccordé à l'alimentation secteur via une boîte de jonction côté installation avec le câble de connexion connecté.

ALLUSION

Si un câble de raccordement plus long est requis, le câble peut être remplacé par un type plus long H05VV-F3G1,50. Une

connexion directe avec un câble xe n'est autorisée que jusqu'à

une section de 1,5 mm² (par exemple, NYM-J3G1.5mm

). La longueur du câble de raccordement doit être comprise entre 1,0 et 1,9 m. Côté installation, un séparateur multipolaire avec une largeur d'ouverture de contact d'au moins 3 mm doit être installé dans l'installation électrique installée conformément aux instructions d'installation.

CHAUFFAGE

L'appareil de chauffage fonctionne avec une connexion directe par l' intermédiaire d' un commutateur, un thermostat externe (eTOUCH eco) ou par l' intermédiaire d' un récepteur radio

(ET-111A) en communication avec un thermostat sans l (ET-

14A). Ceux-ci peuvent être commandés en tant qu'accessoires. Veuillez respecter les instructions d'utilisation du produit respectif.

Graphique: connexion du schéma de câblage

ATTENTION: Si le câble de raccordement secteur de l'appareil est endommagé, il doit être immédiatement remplacé par un spécialiste.

MANUEL D'UTILISATION POUR LE PROPRIÉTAIRE

CHAUFFAGE

Selon la norme d'isolation thermique, vous avez besoin d'une capacité de chauffage comprise entre 20 et 200 W/m² habitables.

nement ne soit atteinte. C'est seulement à ce moment-là que l'effet de rayonnement a vraiment pris tout son sens. Le panneau de verre produit pour le produit se compose de verre de sécurité simple (ESG) de 6 mm ou de plaque de céramique de 6 mm. Ceci est beaucoup plus résistant que les lunettes con-

Le radiateur infrarouge design LAVA® BATH présente une très forte proportion de rayonnement et une faible partie convective de la puissance de chauffage. Pour des raisons de sécurité, la température de surface est max.120 °C, donc la performance globale des appareils est limitée. Pour cette raison, ces appareils ne sont utilisés que dans des maisons très bien isolées comme chauffage principale.

Le chauffage infrarouge design LAVA® BATH d' ETHERMA chauffe principalement les solides et seule une petite proportion des rayonnement chauffe directement l'air ambiant, ce qui les rend idéaux pour un contrôle de température supplémentaire.

An d'obtenir la même sensation de confort comme dans une

convection, la température de l' air ambiant peut être abaissée par 2-3 °C. En fonction du comportement au chauffage et de la norme d' isolation thermique , chaque degré de réduction permet d' économiser jusqu'à 6 % de coûts de chauffage.

En plus, lorsque la pièce est utilisée, le chauffage infrarouge

ventionnelles et est conçu pour des forces d'impact signicativement plus élevées. Néanmoins, vous devez éviter un stress excessif. En cas de dommage, ESG se brise en de nombreuses petites pièces avec des bords émoussés, de sorte que le risque de blessure est minimisé. Lors du choix du lieu d'installation, veuillez noter qu'une quantité négligeable de verre trempé provoque encore ce que l'on appelle une "rupture spontanée", ce qui signie que le verre se brise même sans inuence extérieure. Par conséquent, choisissez l'emplacement d'installation de l'appareil de manière à ce que, même dans ces cas, aucun danger pour les personnes ou les objets ne soit à craindre.

ENTRETIEN ET SOIN Le radiateur infrarouge design LAVA® BATH est conçu pour émettre de la chaleur à travers la surface sous forme de rayonnement. Aucune pièce de l'appareil ne nécessite une maintenance particulière. Pour maintenir votre chauffage infrarouge, nous recommandons un chiffon humide. S'il vous plaît n'utilisez pas d'agents de récurage, car ils peuvent rayer la surface.

design LAVA® BATH est allumé et le rayonnement absorbe le réchauffement des personnes. En fonction de la taille de l'appareil, le chauffage infrarouge design LAVA® BATH a besoin d' un certain temps avant que la température de fonction-

ATTENTION: Pour le nettoyage, le radiateur infra-

rouge design LAVA

BATH doit être froid!

DONNÉ E TECHNIQUES LAVA® BATH 2.0

> Tension nominale : 230 V > Puissance : 350 – 1000 W > Temp. de surface : max. 70 °C > Surface : Tôle d'acier ou

> Profondeur : 61 mm > Type de protection : IP X4 > Boîte de jonction : Câble d'alimentation 1 m > Garantie : 5 ans

verre trempé monocouche 6 mm

BATH 2.0 chauffage infrarouge, acier, blanc (W)

LAVA

Type N° d’art. Puissance (W)

LAVABATH2-ST-350-W 40560 350 900 630 10 max. 1 LAVABATH2-ST-500-W 40562 500 1300 630 14,5 max. 2 LAVABATH2-ST-700-W 40564 700 1600 630 18 max. 2

Longueur Hauteur

Poids (KG) Halti

LAVA® BATH 2.0 chauffage infrarouge, verre, blanc (PW)

Type N° d’art. Puissance (W)

Longueur Hauteur

Poids (KG) Halti

LAVA® BATH 2.0 chauffage infrarouge, verre, blanc/vert (WG)

Type N° d’art. Puissance (W)

Longueur Hauteur

Poids (KG) Halti

LAVA® BATH 2.0 chauffage infrarouge, verre, miroir (MR)

Type N° d’art. Puissance (W)

Longueur Hauteur

Poids (KG) Halti

Accessoires pour tous LAVA® BATH 2.0

Made in Austria

LAVABATH2-ST-350-W

350 W | IP X4 230 V | 50 Hz

10 kg

Landesstraße 16 A-5302 Henndorf

Do not cover! Nicht abdecken!

LAVA-BASIC2-250

Type Art. Nr. Description

LAVA-R 39713 Thermostat avec fche, pour tous les LAVA® 2.0, 0 - 35 °C, 16 A, commutateurs à vitesses 60/95 °C LAVA-T 40012 Minuterie avec fche pour tous les LAVA LAVA-F 39714 Récepteur sans  avec fche, 16 A, pour montage sur panneau arrière du LAVA ET-14A 40595 Thermostat d’ambiance sans , affchage LCD avec horloge et programme hebdomadaire, en combinaison avec LAVA eTWIST 40517 Thermostat intégré avec bouton rotatif et fonction app via Bluetooth 4.2, 16 A, 5-35 ° C, Blanc eTOUCH-eco 40511 Thermostat à interrupteur avec pavé tactile, 16 A, 5-35 ° C, Blanc LAVA-Halti-50-EO 40034 Porte-serviette en acier inoxydable poli pour LAVA-400 | 600, Hauteur: 50 cm LAVA-Halti-63-EO 40035 Porte-serviette en acier inoxydable poli pour LAVA-350 | 500 | 700, Hauteur: 63 cm

2.0, 16 A, durée de chauffage 2 h, fonction Marche/Arrêt

2.0, en combinaison avec ET-14A

-F

INFORMATIONS SUR LA CONSOMMATION D'ÉNERGIE

En conjonction avec un thermostat conforme à l'éco-conception, le produit est conforme à la réglementation de l'UE sur la directive relative à la conception écologique de produits (ErP).

Troubles L'appareil ne chauffe pas:

› Le fusible a-t-il sauté ou cassé? › L'interrupteur externe de la ligne d'alimentation est-il éteint? › Réglez la température du régulateur de température ambiante

La chaleur radiante est trop faible:

› La distance entre le radiateur et la personne est trop grande? › Taille sélectionnée trop petite? › Des objets placés entre un radiateur et une personne?

inférieure à la température réelle de la pièce?

Plaques d'appareil: La plaque d'identication de l'appareil présente les caractéristiques techniques spéciques au type. En

fonction de l'agencement, le blindage de l'appareil peut être trouvé verticalement ou horizontalement, en haut ou à gauche de l'appareil.

Graphique: plaque signalétique LAVA

LAVABATH2-GL-350

Landesstraße 16 A-5302 Henndorf

Made in Austria

350 W | IP X4 230 V | 50 Hz

14 kg

BATH STEEL 2.0

Do not cover! Nicht abdecken!

LAVABATH2-GL-500-WG

35910

500

Graphique: Numéro de fabrication

Graphique: plaque signalétique LAVA® BATH GLAS 2.0

CONDITIONS GÉNÉRALES DE GARANTIE

Cher client,

s'il vous plaît noter nos termes et conditions. Dans le cas des cas de garantie, les réclamations légales spéciques au pays

s'appliquent, que vous devez faire valoir directement auprès de votre revendeur.

ATTENTION: les anciens appareils électriques et électroniques contiennent souvent des matériaux précieux. Mais ils peuvent aussi contenir des substances nocives nécessaires à leur bon fonctionnement et à leur sécurité. Dans les déchets résiduels ou si maltraités, ceux-ci peuvent nuire à l'environnement. S'il vous plaît, aidez à protéger notre environnement! Vous ne devez en aucun cas jeter votre ancien appareil dans les déchets résiduels. Débarrassez-vous de votre ancien appareil conformément aux réglementations locales. Éliminer les matériaux d'emballage, les pièces de rechange ou les pièces d'équipement plus tard.

RÉSERVATION: nous réservons le droit d'apporter des modications techniques. Les changements, erreurs et fautes d'impression

ne constituent pas une demande de dommages et intérêts.

ETHERMA Elektrowärme GmbH

Landesstraße 16 A-5302 Henndorf

Tel.: +43 (0) 6214 | 76 77 Fax: +43 (0) 6214 | 76 66 Web: www.etherma.com

Mail: ofce@etherma.com

Stand: 11/2018

Etherma LAVABATH2-GL-350-PW, LAVABATH2-GL-400-PW, LAVABATH2-ST-700-W, LAVABATH2-GL-500-PW, LAVABATH2-GL-600-PW Installation And Usage Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
