ETCR 9000, 9000B User Guide

目 录

警告……………………………………………………………………2
一. 简介 ……………………………………………………………3
二. 电气符号 ………………………………………………………3
三. 系列型号 ………………………………………………………4
四. 技术规格 ………………………………………………………4

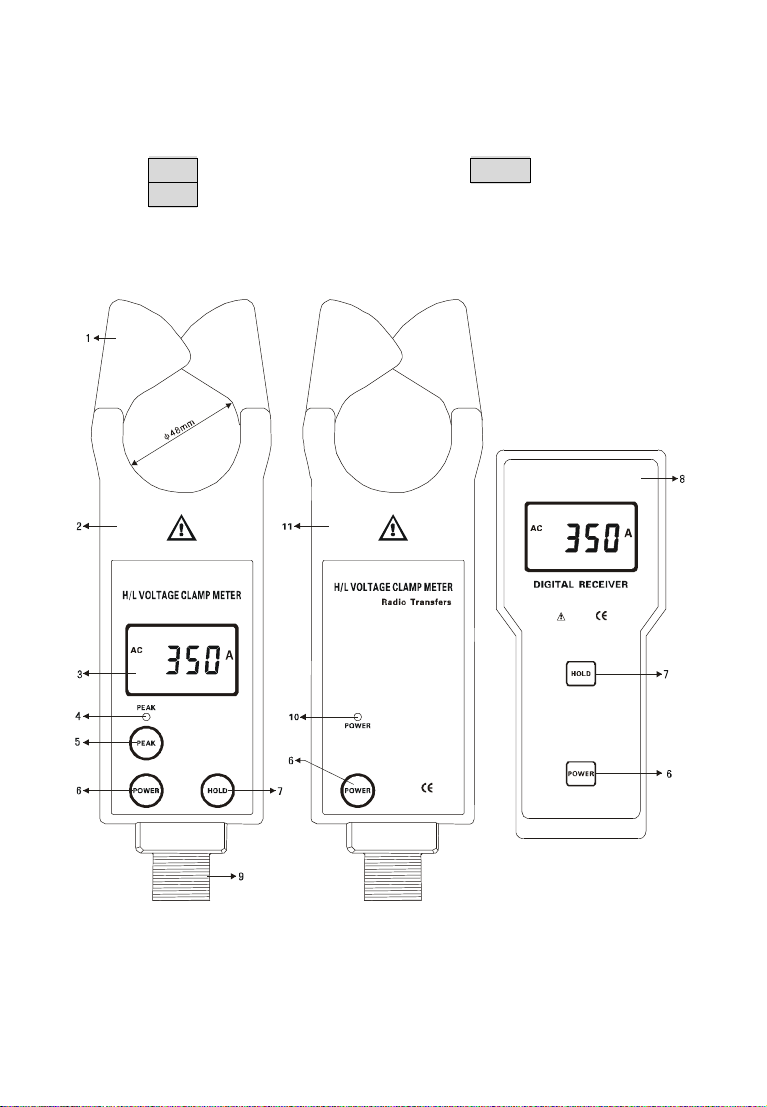

五. 结构 ……………………………………………………………6

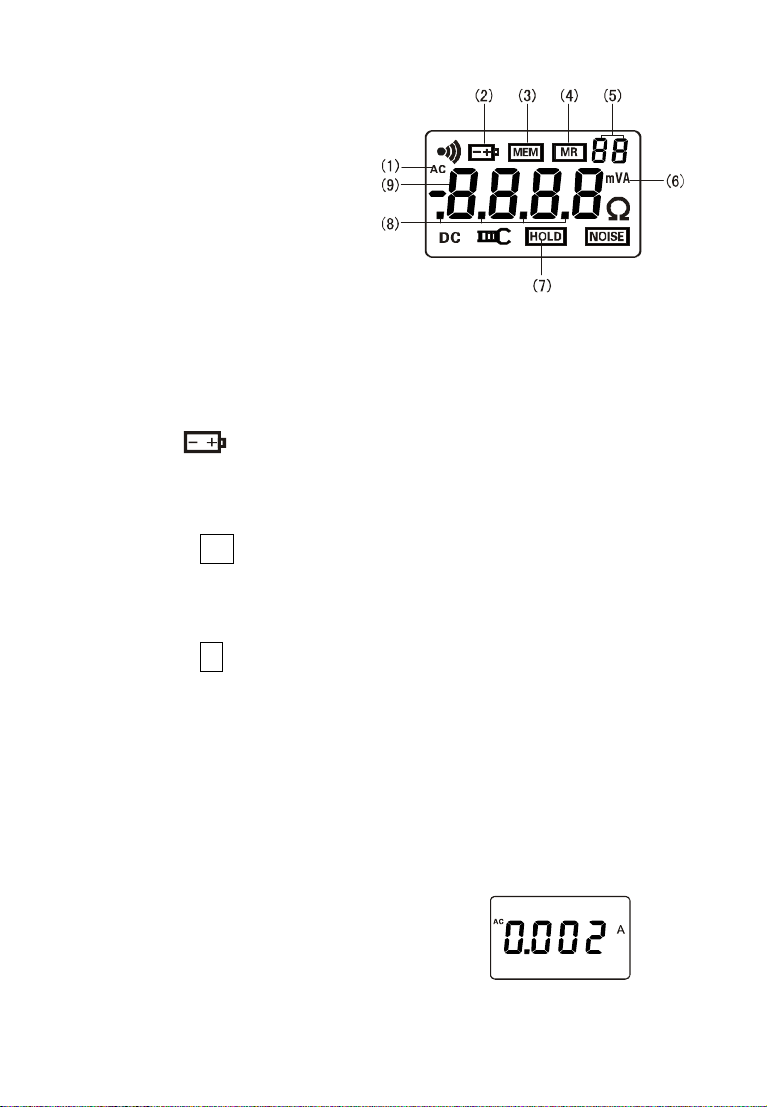

六. 液晶显示 ………………………………………………………7

1. 液晶显屏 ………………………………………………………7

2. 特殊符号说明 …………………………………………………7

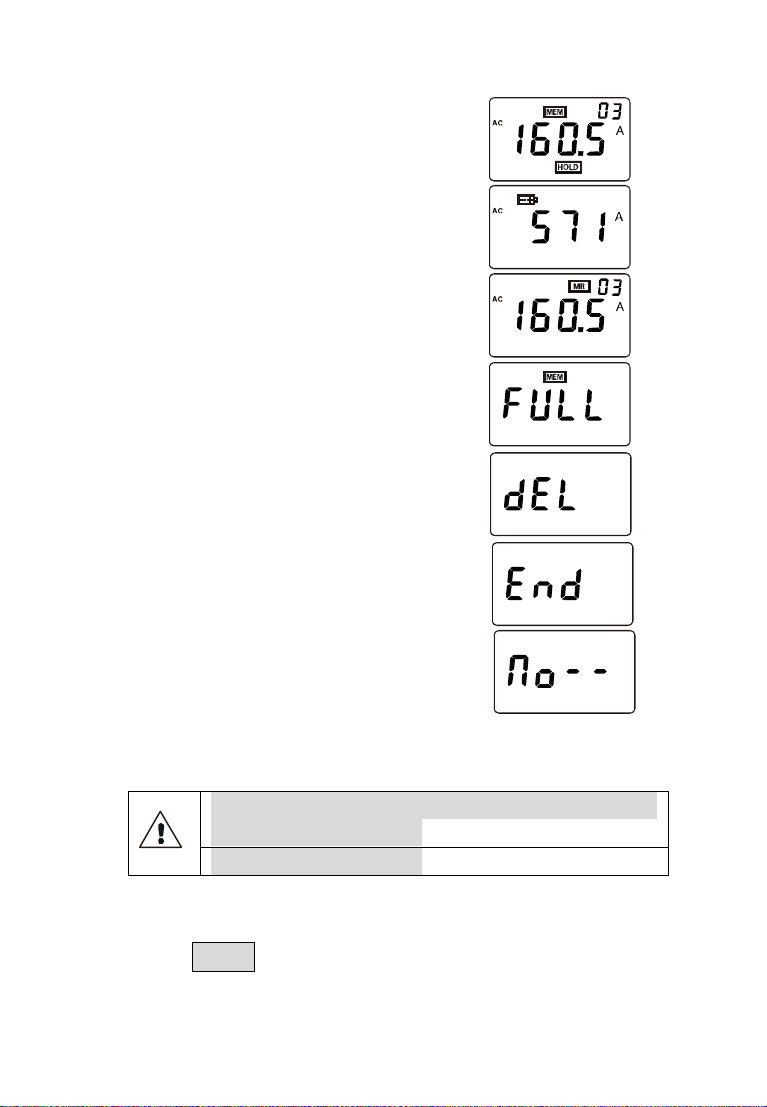

3. 显示示例 ………………………………………………………7

七. 操作方法 ………………………………………………………8
（一）检测仪操作……………………………………………………8

1. 开关机 …………………………………………………………8

2. 通常测试 ………………………………………………………9

3. PEAK 测试………………………………………………………10

4. 数据保持………………………………………………………11

5. 数据存储………………………………………………………11

6. 数据查阅 ……………………………………………………11

7. 数据清除………………………………………………………11

*8. 数据传输………………………………………………………11
*（二）接收器操作…………………………………………………12

1. 开关机…………………………………………………………12

2. 数据接收………………………………………………………12

3. 数据保持………………………………………………………12

4. 数据存储………………………………………………………12

5. 数据查阅………………………………………………………13

6. 数据清除………………………………………………………13

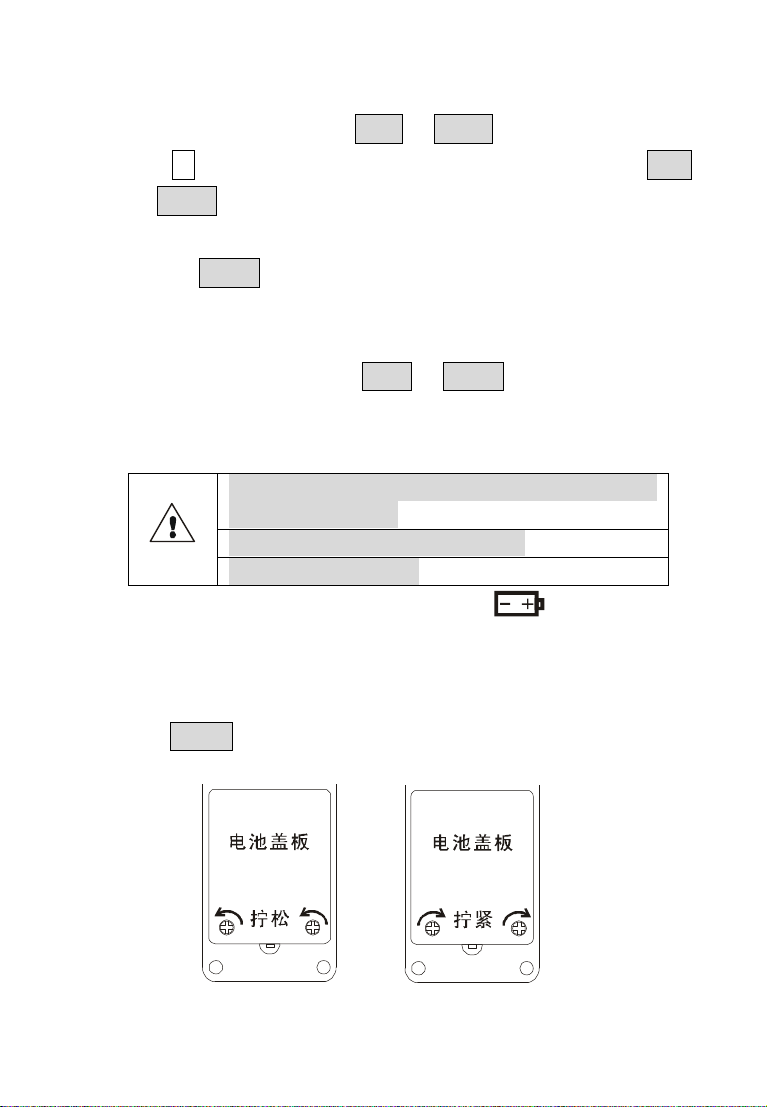

八. 电池更换………………………………………………………13
九. 装箱单…………………………………………………………14

- 1 -

警 告

感谢您购买了本公司的 ETCR9000 系列高低压钳形电流表，为了

更好地使用本产品，请一定：

——详细阅读本用户手册，操作者必须完全理解手册说

明并能熟练操作本仪表后才能进行现场测试。

——严格遵守本手册所列出的安全规则及注意事项。

u 任何情况下，使用本仪表应特别注意安全，尤其测量超过 AC100V

及以上电压线路的时候。

u 若被测线路电压超过 600V 必须连接绝缘杆使用。
u 由于高压线路很危险，操作者必须经严格培训并获得国家相关

高压操作认证才能使用本仪表进行现场测试。

u 严禁用本仪表测试没有绝缘的导线或汇流母线。
u 注意本仪表面板及背板的标贴文字及符号。
u 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存

放仪表。

u 更换电池，请注意电池极性，长时间不用本仪表，请取出电池。
u 拆卸、维修本仪表，必须由有授权资格的人员操作。
u 若本仪表的钳头及其他部件有损伤，请禁止使用。
u 避免冲击钳头，定期保养本仪表，不能用腐蚀剂或粗造物清洁，

须用软布（如眼镜布）， 沾 清 洁防锈除湿类的润滑剂（如 WD-40），

轻轻擦试仪表即可。

u 由于本仪表原因，继续使用会带来危险时，应立即停止使用，
并马上封存，由有授权资格的机构处理。

u 仪表及手册上的“ ”危险标志，使用者必须依照指示进行

安全操作。

u 仪表及手册中的“ ”极其危险标志，使用者必须严格依照

指示进行安全操作。

u 建议本仪表每年至少进行一次绝缘强度测试。（AC40kV/rms 绝

缘杆与钳芯之间）

u 手册中带“*”号的仅限 B 型（无线传输数据型）。

一．简介

ETCR9000 系列高低压钳形电流表突破传统结构，专为测量高压

电流而精心设计制造的，采用最新 CT 技术及掩膜数字集成技术，由

专用钳形电流表配高压绝缘杆组成，其 B 型——无线传送测试数据，
配备无线接收器，能直线 30 米内接收被测数据。若不使用绝缘杆，

还可以当作高精度低压钳形电流表、漏电流表使用，能准确测出

0.1mA 的电流或漏电流。

ETCR9000 系列高低压钳形电流表钳头与引导区创新的一体化设

计，确保了常年无间断测试的高精度、高可靠性、高稳定性。

ETCR9000 系列高低压钳形电流表连接绝缘杆，可用于 23KV 以下

的高压线路电流测量，在线电流测量，还具有峰值保持、数据保持、

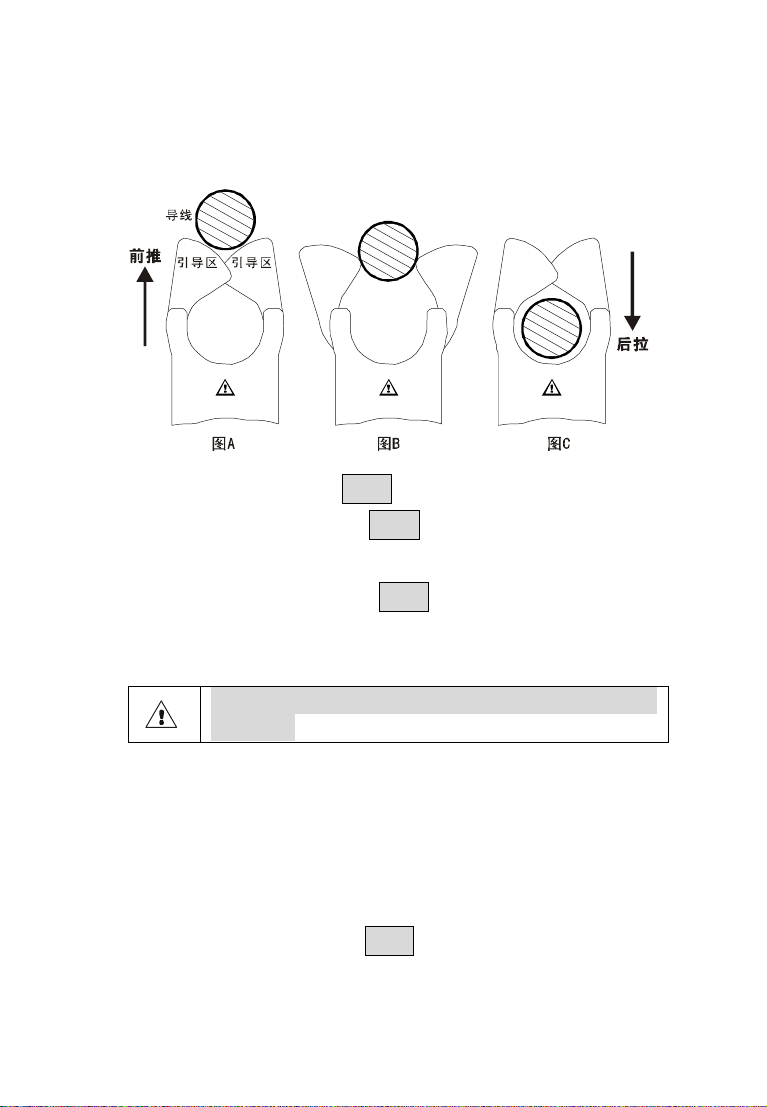

数据存储、无线传输等功能，其专用钳形电流表通过按压或退拔绝

缘杆能方便钳夹或撤离被测导线，省时快捷，广泛应用于变电站﹑

发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外

电工作业等。也可以取代高低压变比测试仪，即分别测出一次回路

与二次回路的高低压电流，再计算就能得出高低压的变比。绝缘杆
轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

二．电气符号

极其危险！操作者必须严格遵守安全规则，否则有电

击危险，造成人身伤害或伤亡事故。

危险！操作者必须严格遵守安全规则，否则有电击危

险，造成人身伤害或伤亡事故。

警告！必须严格遵守安全规则，否则造成人身伤害或

设备损坏。

交流（AC）
直流（DC）

- 3 -

三．系列型号

型 号 量 程 分辨力 钳口尺寸 说 明

ETCR 9000 0.1mA-1000A 0.1mA φ48mm 基础型
ETCR 9000B 0.1mA-1000A 0.1mA φ48mm 无线型

四．技术规格

功 能
电 源 DC6V 碱性干电池（1.5V AAA×4）

测试方式 钳形 CT，积分方式

*传输方式 B型：无线传送，直线传输最大距离约 30m

显示模式 4 位 LCD 显示，背光功能，适合昏暗场所

LCD 尺寸 47mm×28.5mm

仪表尺寸 宽高厚：76mm×255mm×31mm

钳口尺寸 φ48mm
采样速率

测量范围 0.1mA～1000A（50/60Hz 自动）
分 辨 率 0.1mA

换 档 0.1mA～1000A 全自动换档

测试精度

（23℃±5

℃，80%RH 以

下）

高压交流电流测量，低压交流电流、漏电流

测量，在线交流电流监测

约 2 次/秒

0.1mA～299mA: ±1%±3dgt

0.30A～49.9A: ±1.5%±5dgt

50.0A～199.9A: ±2%±5dgt
200A～600A: ±3%±5dgt
601A～1000A: ±4%±5dgt

数据存储

PEAK 保持

99 组，存储过程中“ MEM”符号指示， “FULL”
符号闪烁显示表示存储已满
自动保持高处的测试值，通常测试模式下按
PEAK 键， PEAK 灯亮，即开启 PEAK 保持功
能，再按 PEAK 键取消此功能

- 4 -
