Page 1
Turner PRO
User manual
BM61099 Rev B 2016-09-13
Page 2
Page 3
Contents
User manual - English - 4
Bruksanvisning - Svenska - 8
Brugsvejledning - Dansk - 16
Käyttöohje - Suomi - 20
Gebrauchsanweisung - Deutsch - 24
Handleiding - Nederlands - 28
Manual d`utilisation - Francais - 32
Manual utente - Italiano - 36
Manual de usuarioo - Español - 40
Page 4
4
Etac Turner PRO / www.etac.com
Only technical personnel are allowed to perform repairs.
Modifications and use of components made by other manufacturers: We recommend only using Etac components and spare parts.
Declaration of conformity is not valid and Etac is not responsible for warranty if any modifications are made to the product. Etac shall not be liable for faults or accidents that can occur when using components made by other manufacturers.
Assess the risk and take notes.
You as the assistant are responsible for the safety of the user!
Important
This User Manual contains important safety instructions and information regarding the use of the Turner PRO and accessories. In this manual the user is the person being transferred. The assistant is the person operating the Turner PRO.
This symbol indicates important information related to safety. Follow these instructions carefully.
Visit www.etac.com to download the latest version of our doccumentation.
Conditions for Use:
Transferring a person may pose an element of risk. Only trained personnel should use the equipment covered by this user manual.
Warranty:
2-year warranty against defects in workmanship and materials of the product. For Terms and conditions,
see www.etac.com
Declaration of conformity
The Turner PRO described in this user manual is CE marked in accordance with EU Council Directive 93/42/EEC concerning medical devices, class 1, and has been tested according to standard SS - EN12182:2012

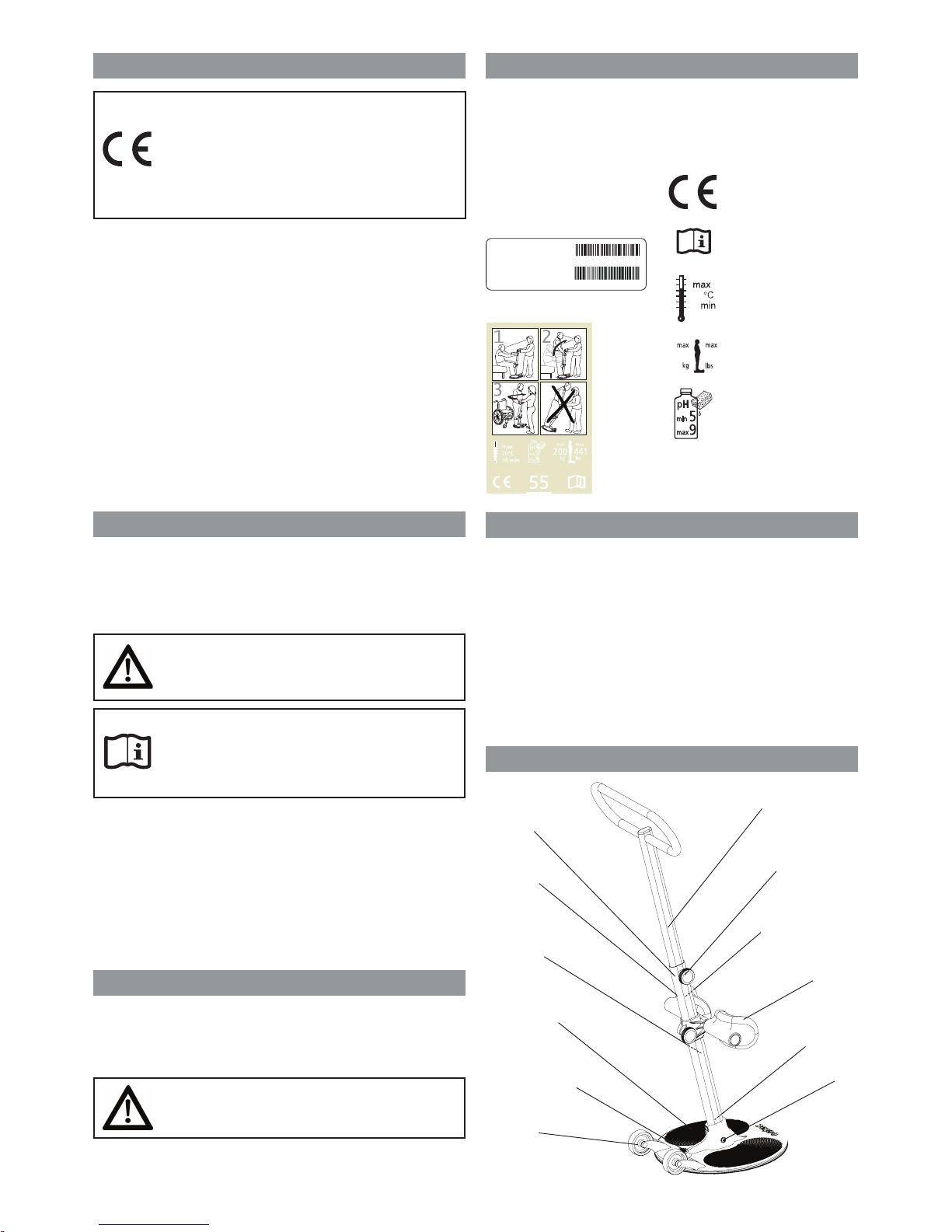

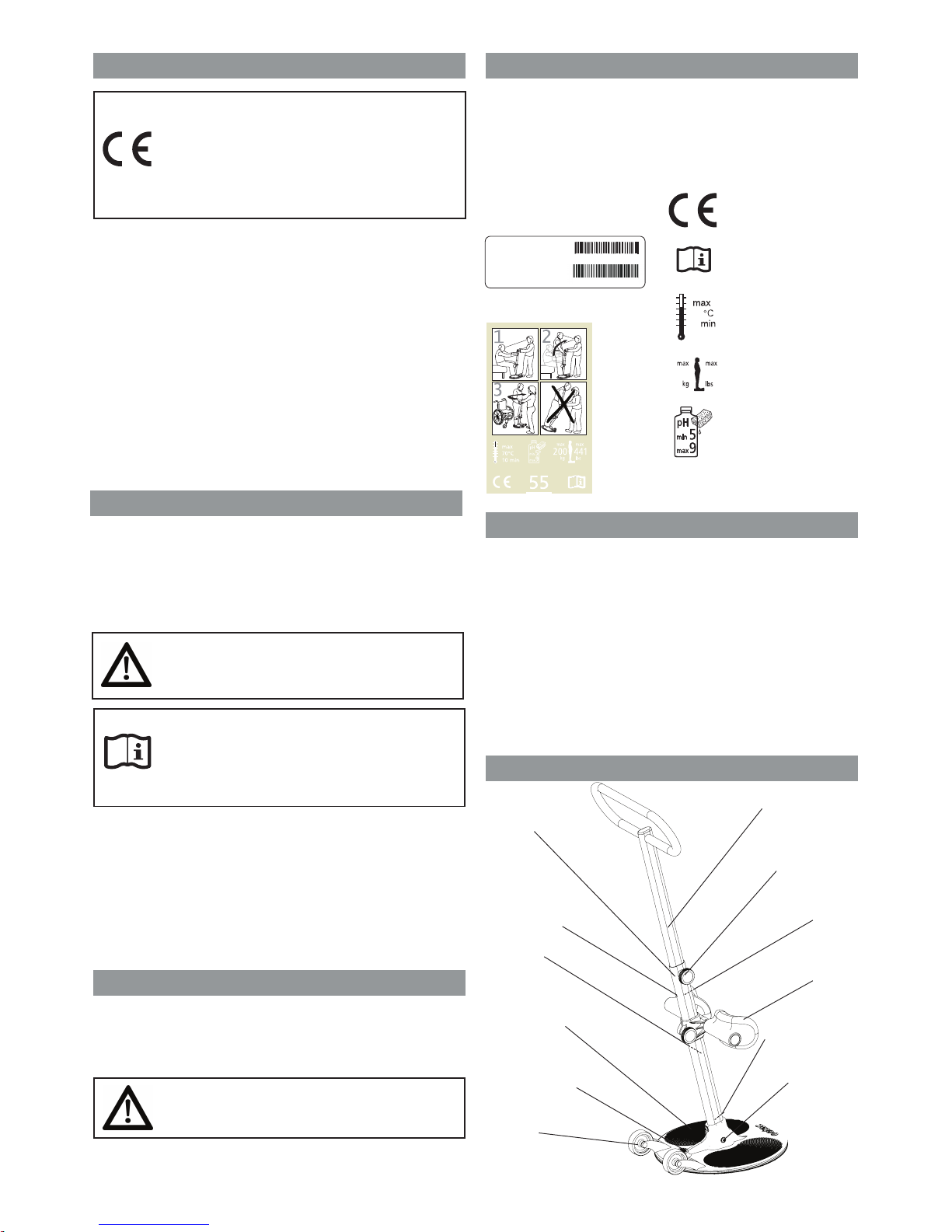

Labels and symbols
Turner PRO - intended use
General

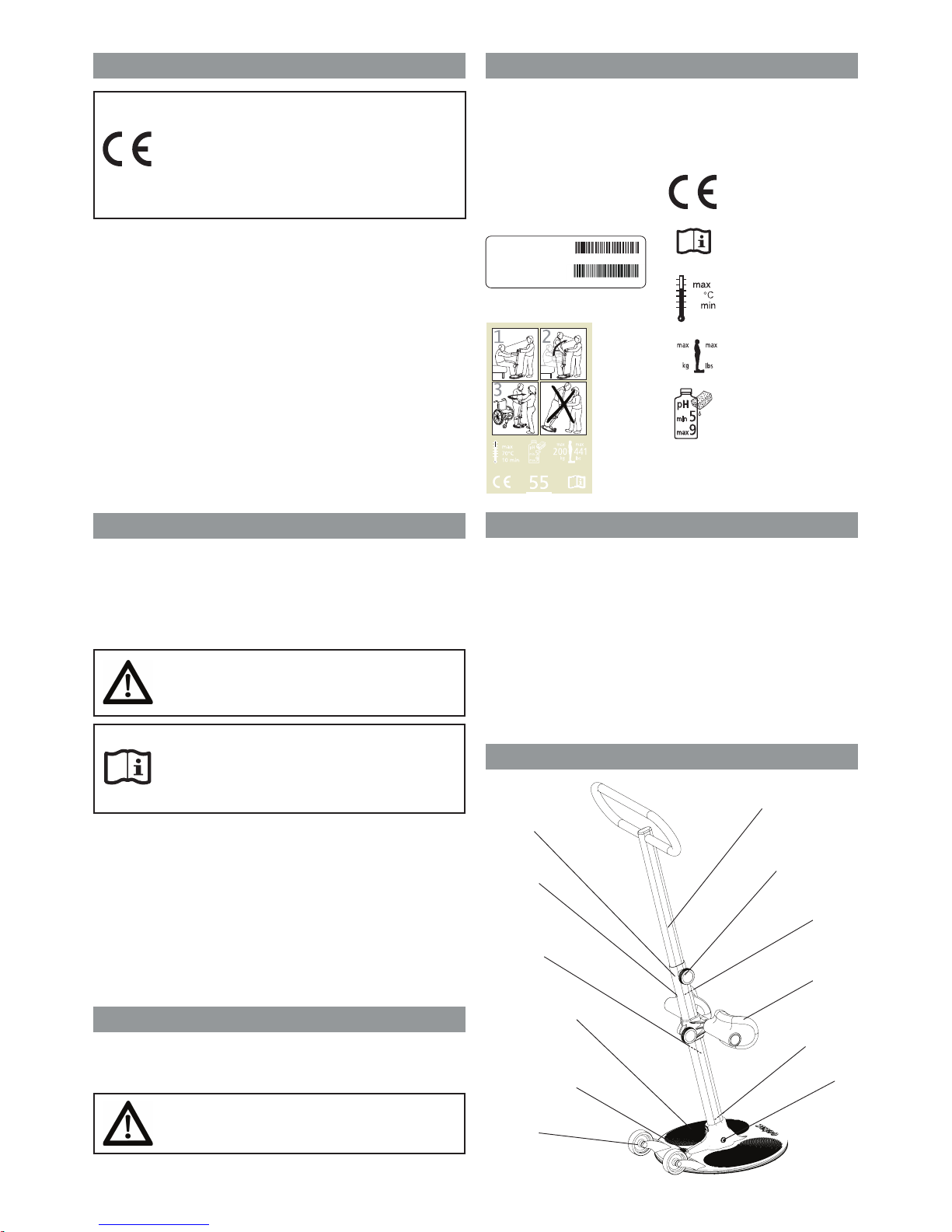

Read User Manual before use! It is important to fully understand the con­tent of the user manual before attempting to use the equipment.
CE marked
Refer to user manual
70
10
Max temperature when washing
200 441
Max user weight (SWL)
ph when washing
Turner PRO
Inner pole with handle
Turning knob
Leg support
Bolts
Transport wheels
Main plate
Product label
Height label
Outer pole
Lock pin
Short user guide
Art.no. 16090106
xxxxx
Serial no.
(11)YYMMDD
(01)07071865105783(21)xxxxx
Etac Turner PRO
Product label:
The label contains art. number and serial number (bar codes). The EAN code contains;
(01) (EAN no.): xxxxxxxxxxxxxx (11) (Batch): YYMMDD (21) (Serial number): xxxxx
Symbols:
Symbols used on the product, explained in more detail:
Assistant footrest
Risk assessment
Short user guide:
Turner Pro is a sit-to-stand transfer aid that makes it easier for a carer to help a user to stand and transfer him/her to another sitting position. Users must be able to grip and pull up their own body weight, but still require support/help to stand up and be turned. The purpose is to transfer a person from/to bed, chair, wheelchair or toilet. The Turner PRO is lightweight and easy to move around. The Turner PRO should only be used indoor on flat surfaces.
Page 5
5
Etac Turner PRO / www.etac.com
Material: Powder coated aluminum,
Plastic, Steel.
Expected Lifetime: The Turner PRO has an
expected lifetime of 5 years or 15000 turning cycles
Safe Working Load (SWL):
200 kg (441 lbs)
Weight of unit:
8kg
Dimensions:

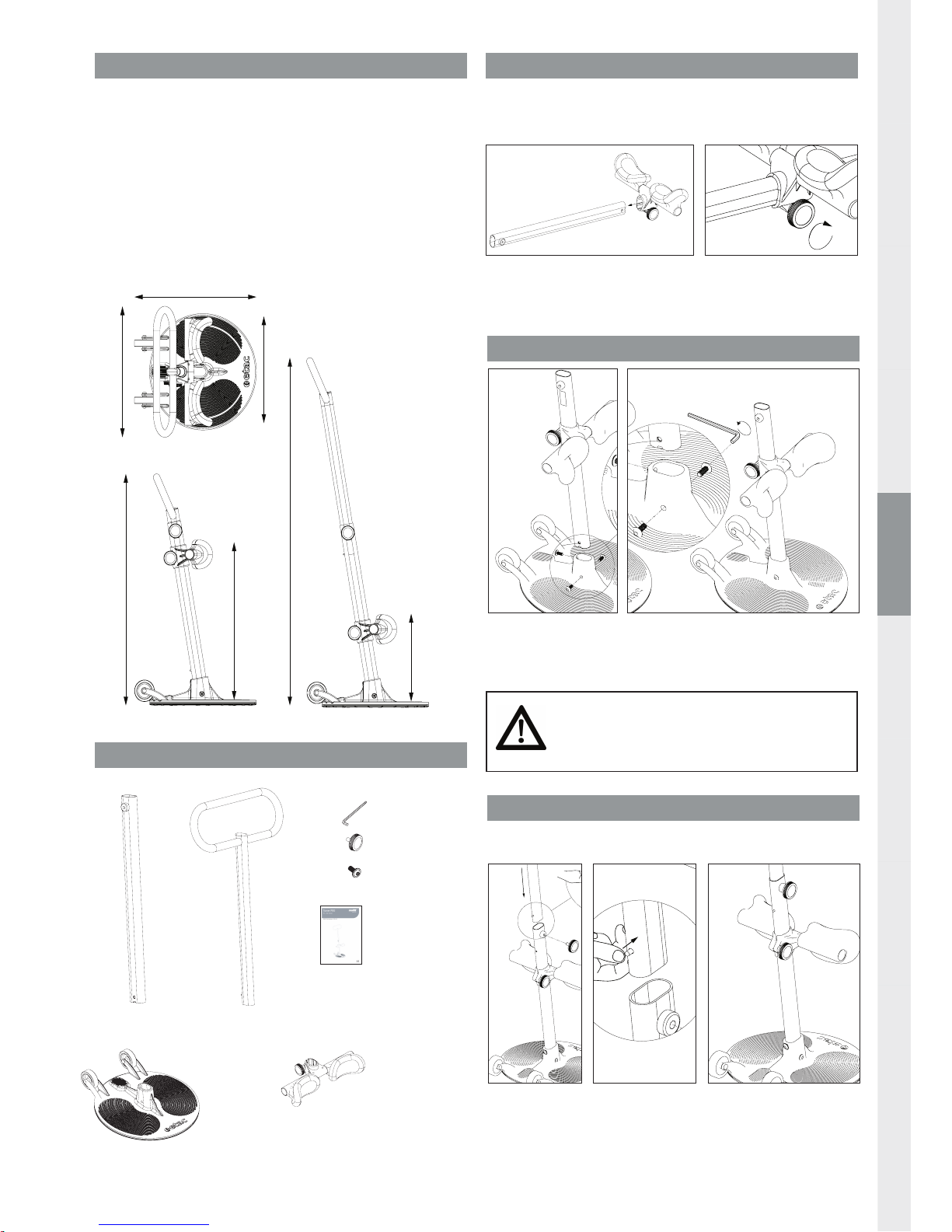

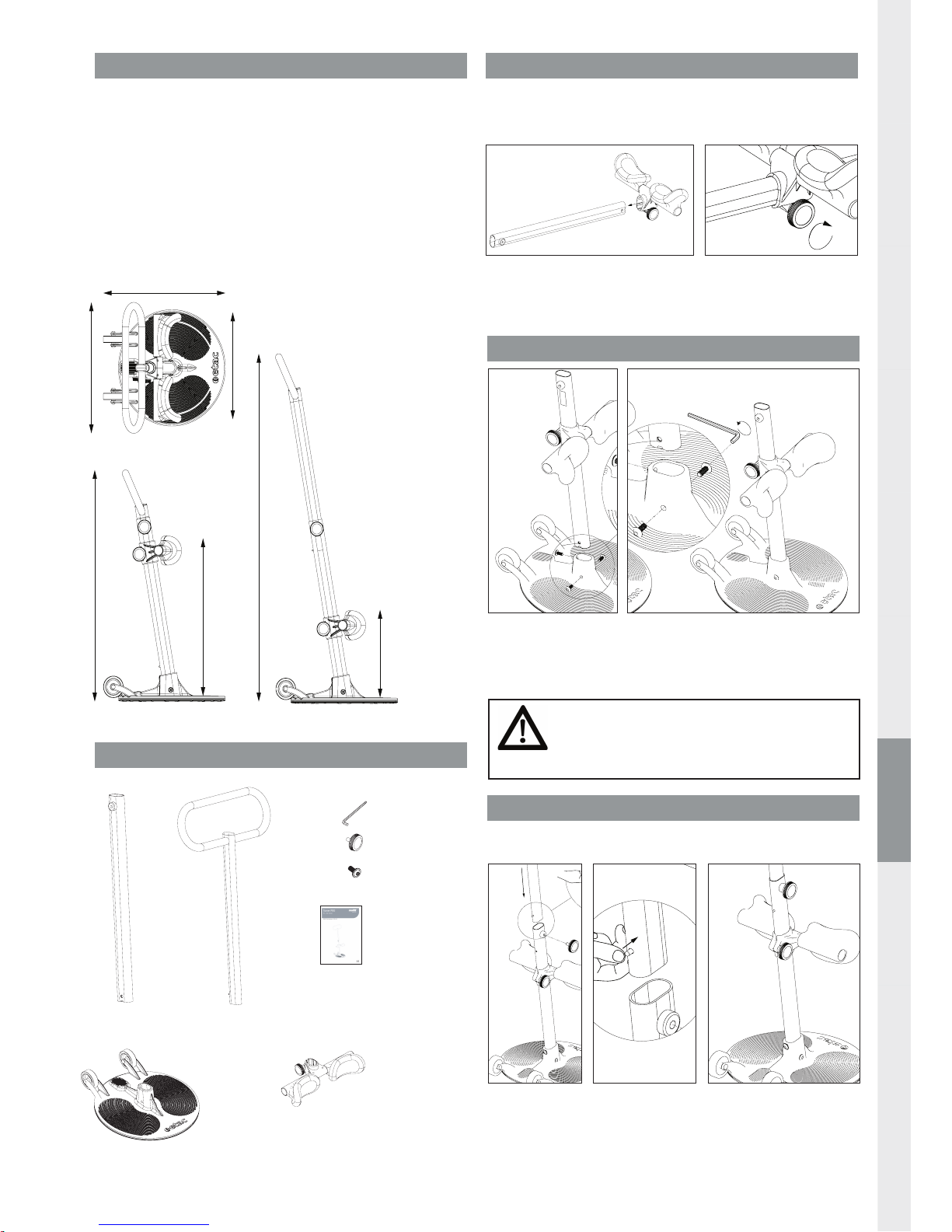

Height(A): 0,8-1,2 m Height (B): 0,3-0,55 m Depht (C): 0,46 m With (D): 0,45 m Footplate (Ø): 0,40 m

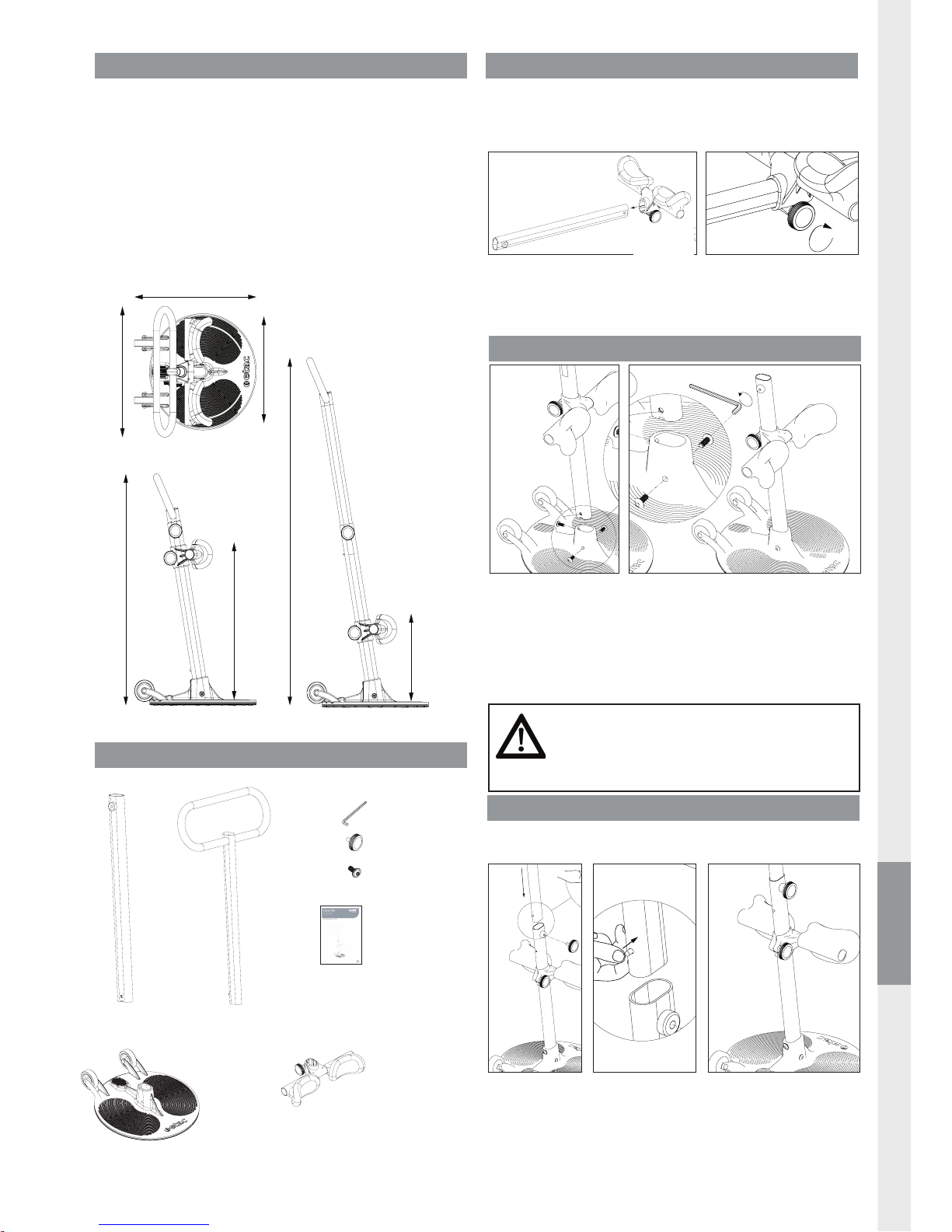

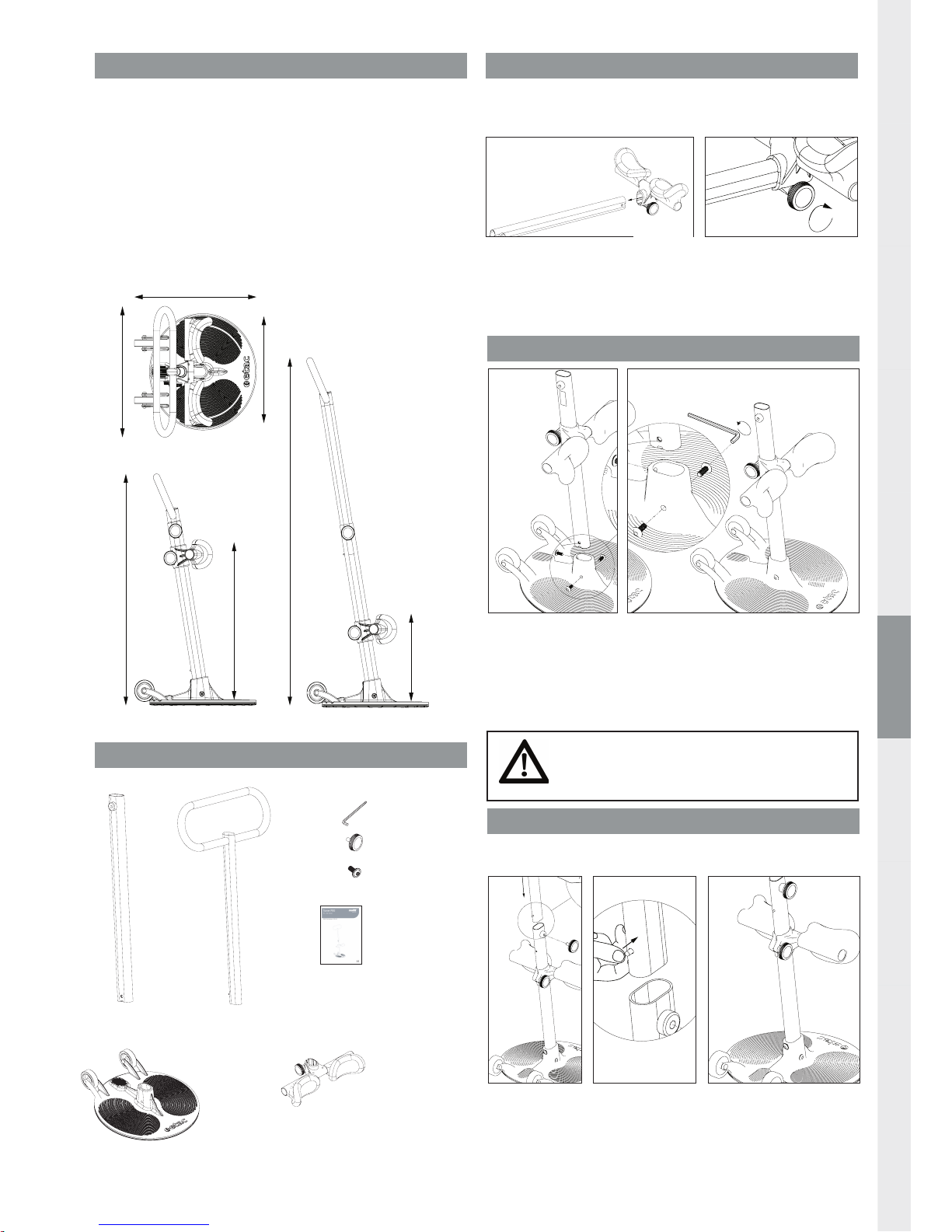

Technical data

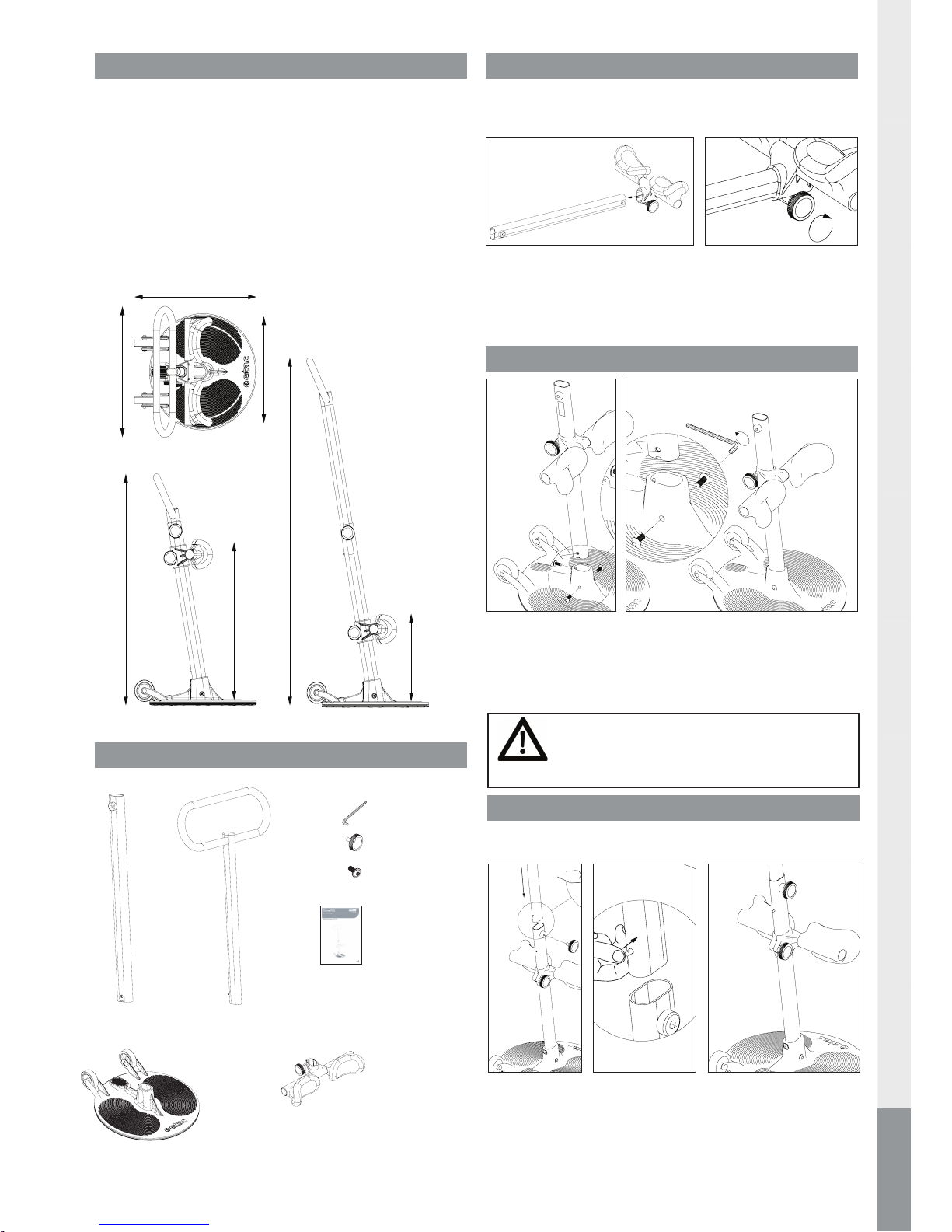

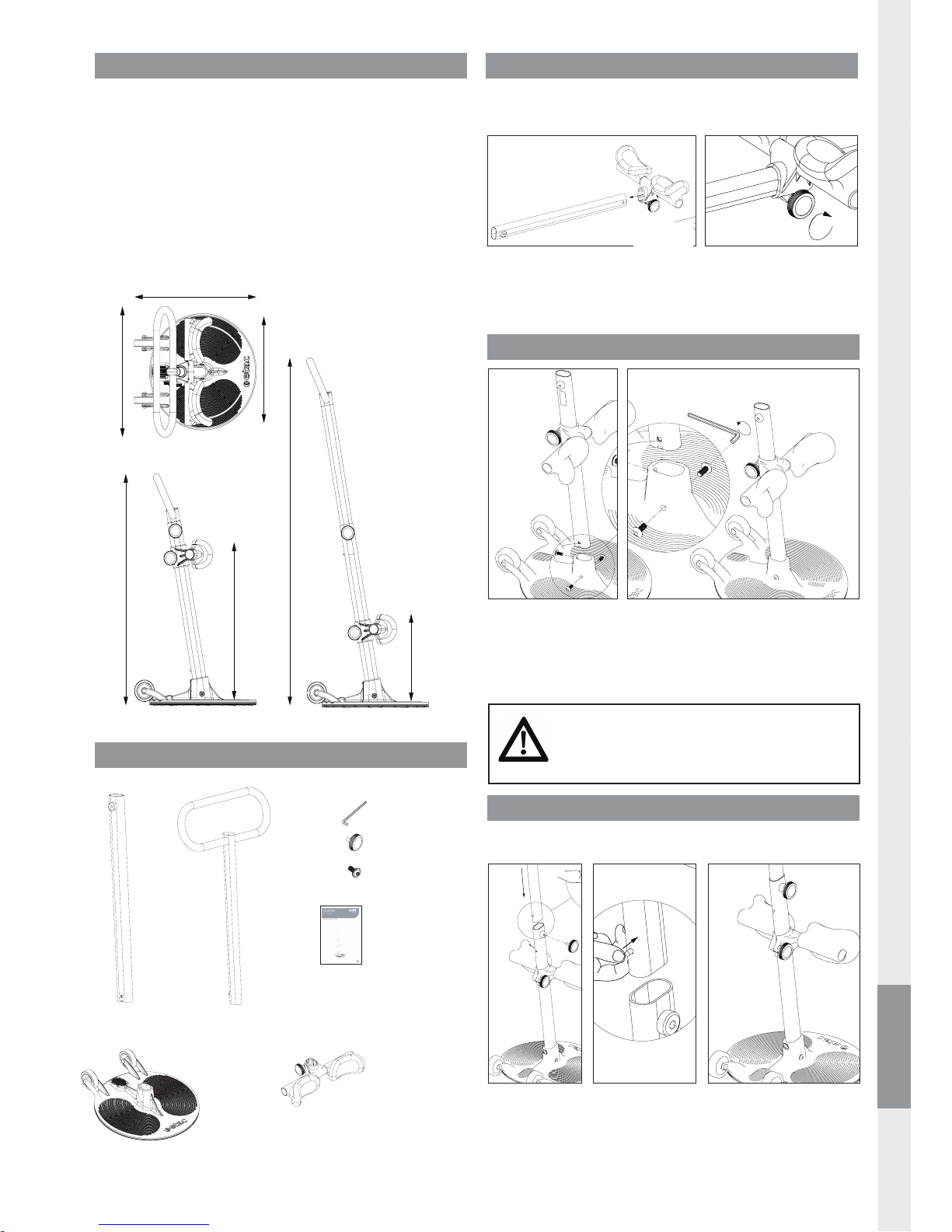

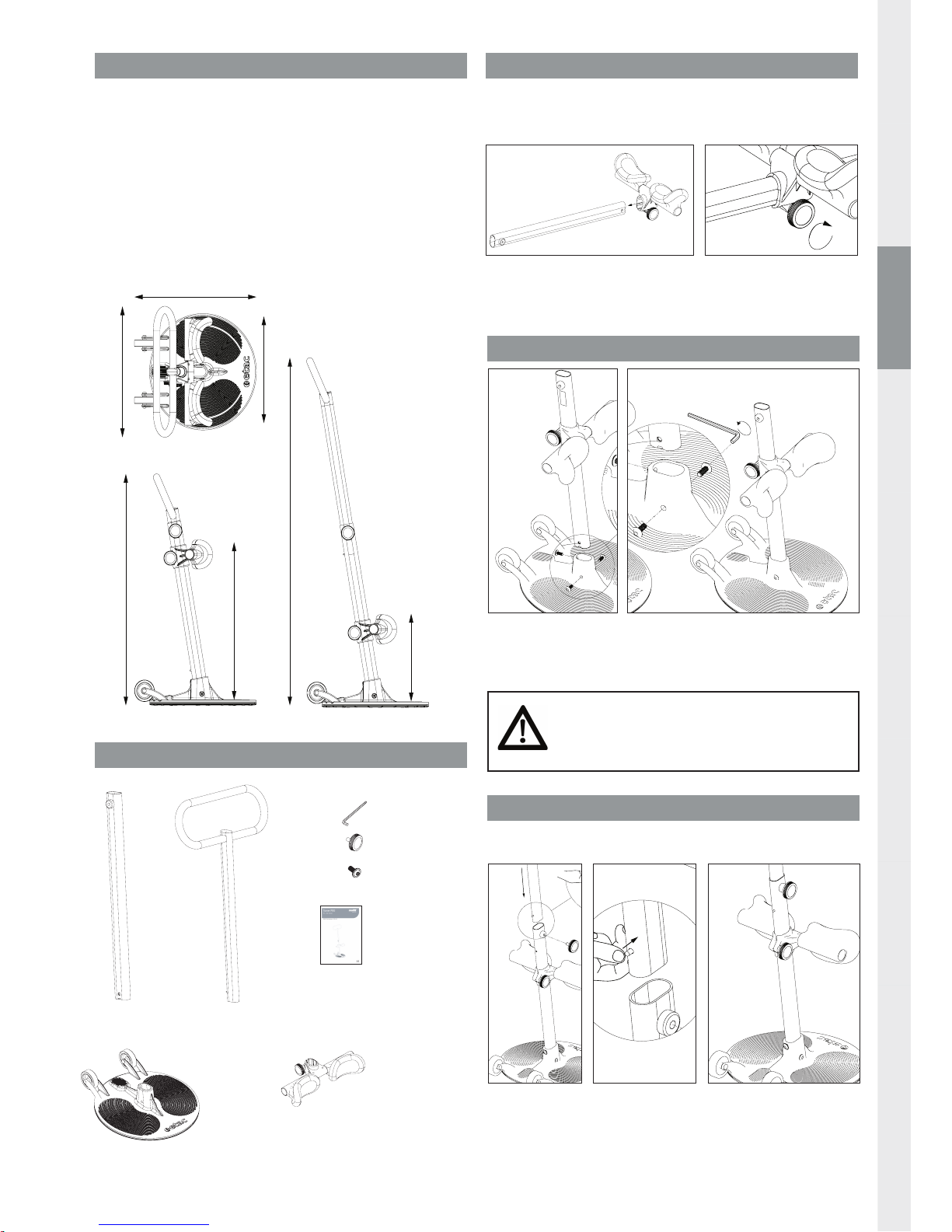

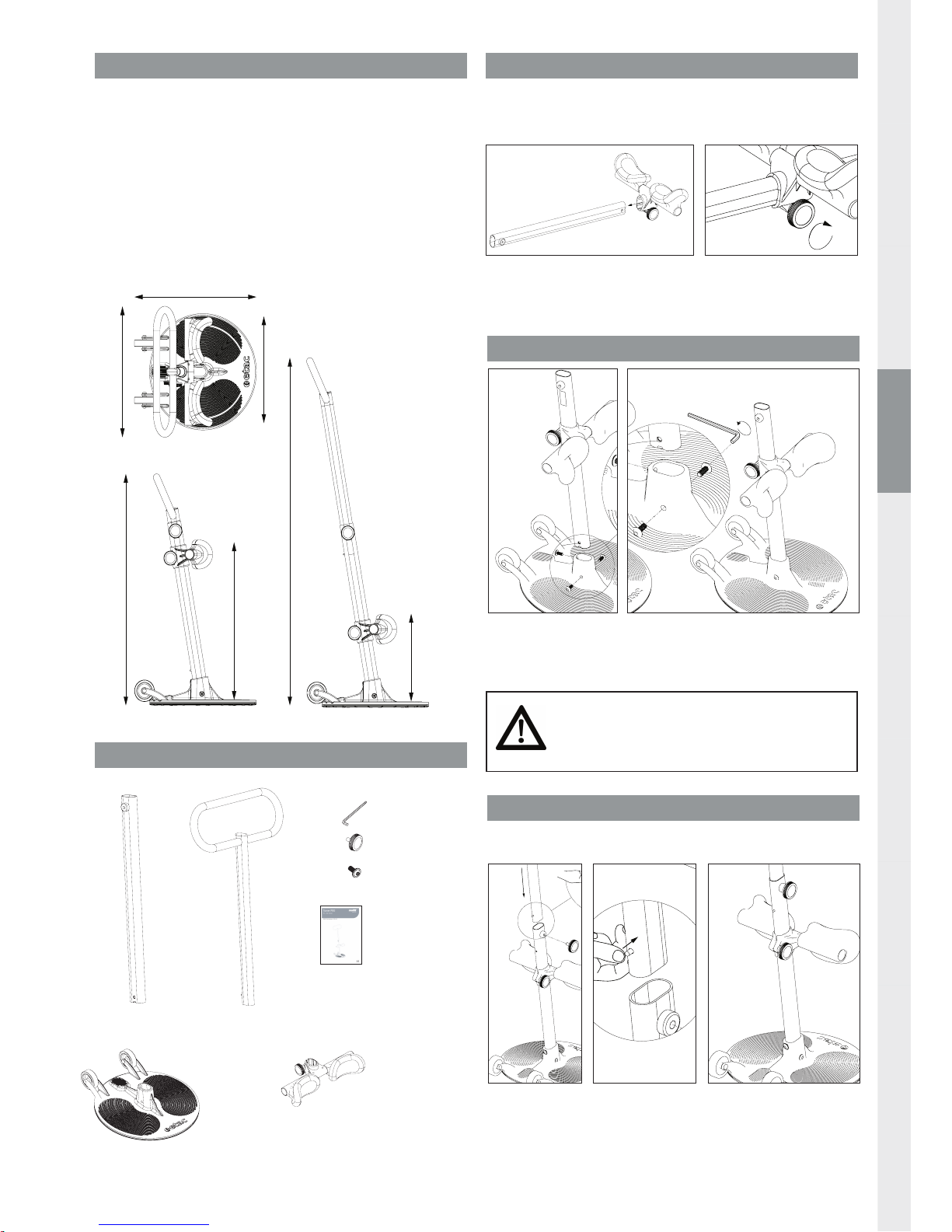

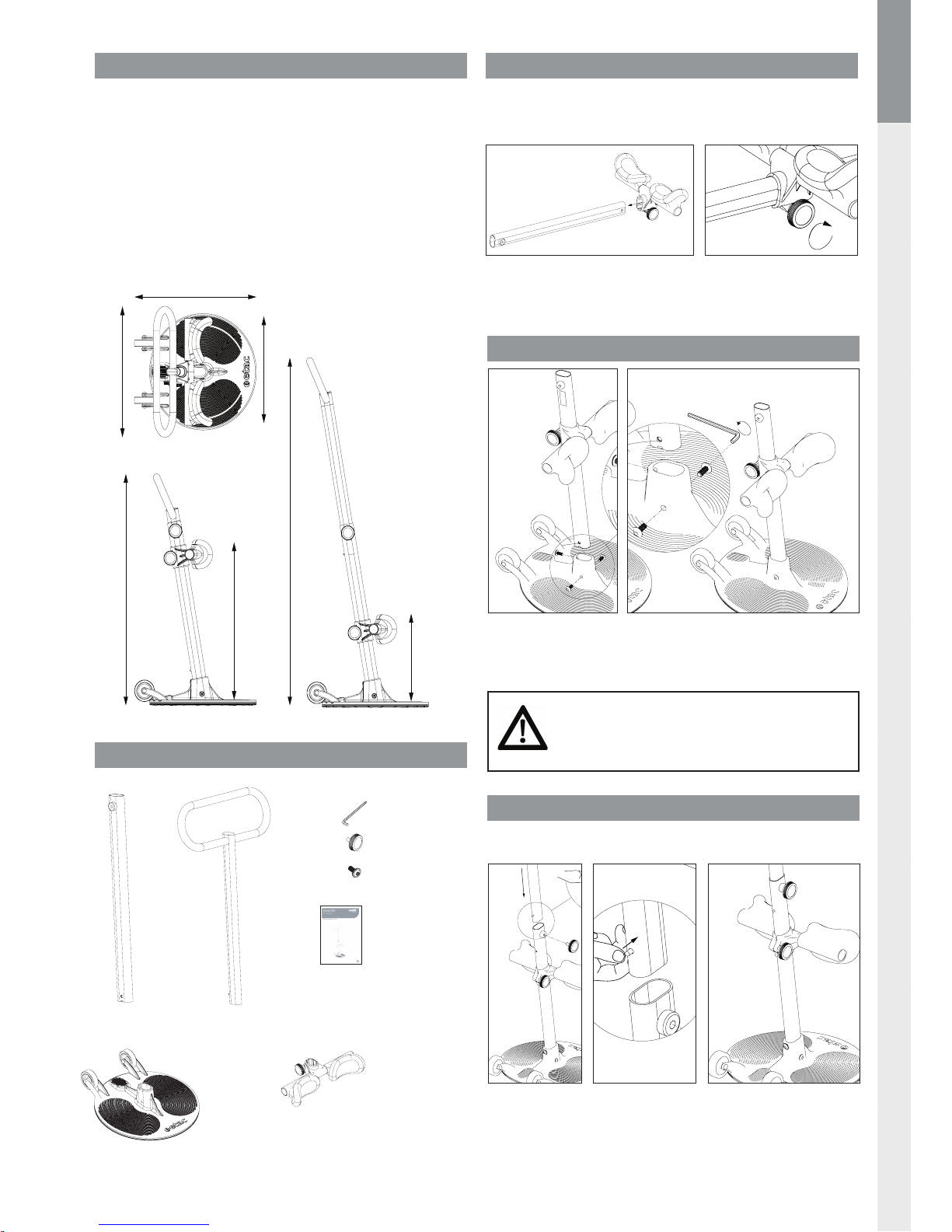

Supplied parts
Mounting leg support
Mounting pole to main plate
Mounting handle
1x
1x
1x
1x
1x
1x
3x
1x
Make sure that all three bolts are properly fastened. Loose bolts can make the pole wobbly and the Turner PRO unsafe to use.
CLICK!
A max
A min
B max
B min
C
D
Ø
The handle has step-less adjustment from 0,8 to 1,2 meters. Follow these three steps when mounting the handle:
1
2
The knee cushions are adjusted individually. The leg support has step-less adjustment from 0,3 to 0,55 meters.
Follow these two steps when
mounting the leg support:
Lay the pole down on an even surface. Insert leg support with kneepads pointing upwards. Make sure both knobs are on the same side.
Tighten knob by turning knob clockwise.
Place the base plate on an even surface. Insert pole with knee pads facing away from the wheels.
Insert all three screws into holes in the base plate. Use allen key to screw in bolts. Tighten bolts firmly.
1 2
CLICK!
Place the handle with the lock-pin pointing towards the wheels.
Press in the lock pin and slide the pole into the mounted pole.
There will be a clicking sound when it is correctly mounted. Turn and tighten the knob.
1 2 3
1x
1x
1x
1x
3x
1x
1x
1x
3x
1x
1x
1x
Outer pole
Inner pole with handle
Allen key
Turning knob
Screws
User manual
Leg support
Main plate
1x
1x
3x
1x
ENSVNODAFIDENLFRITES
Page 6
6
Etac Turner PRO / www.etac.com

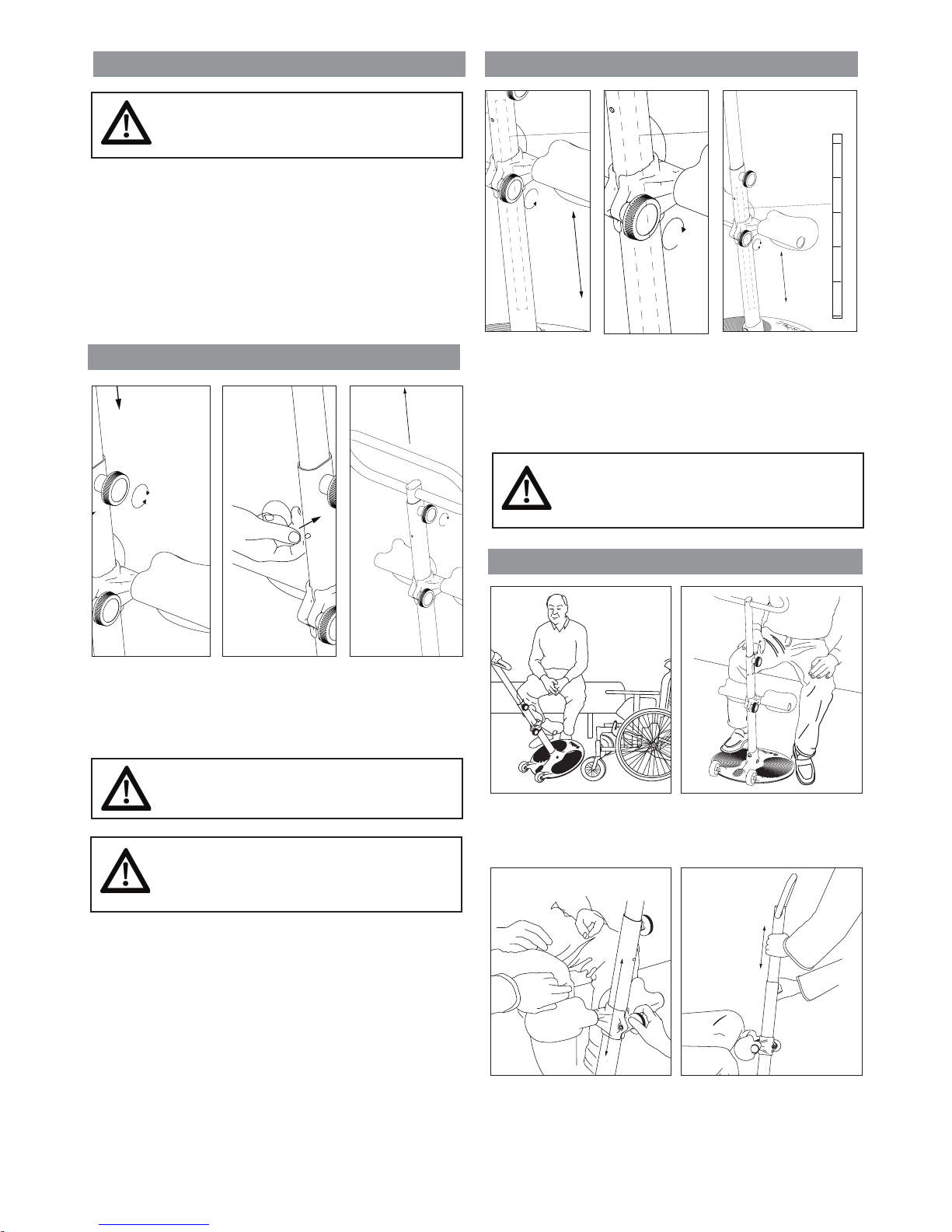

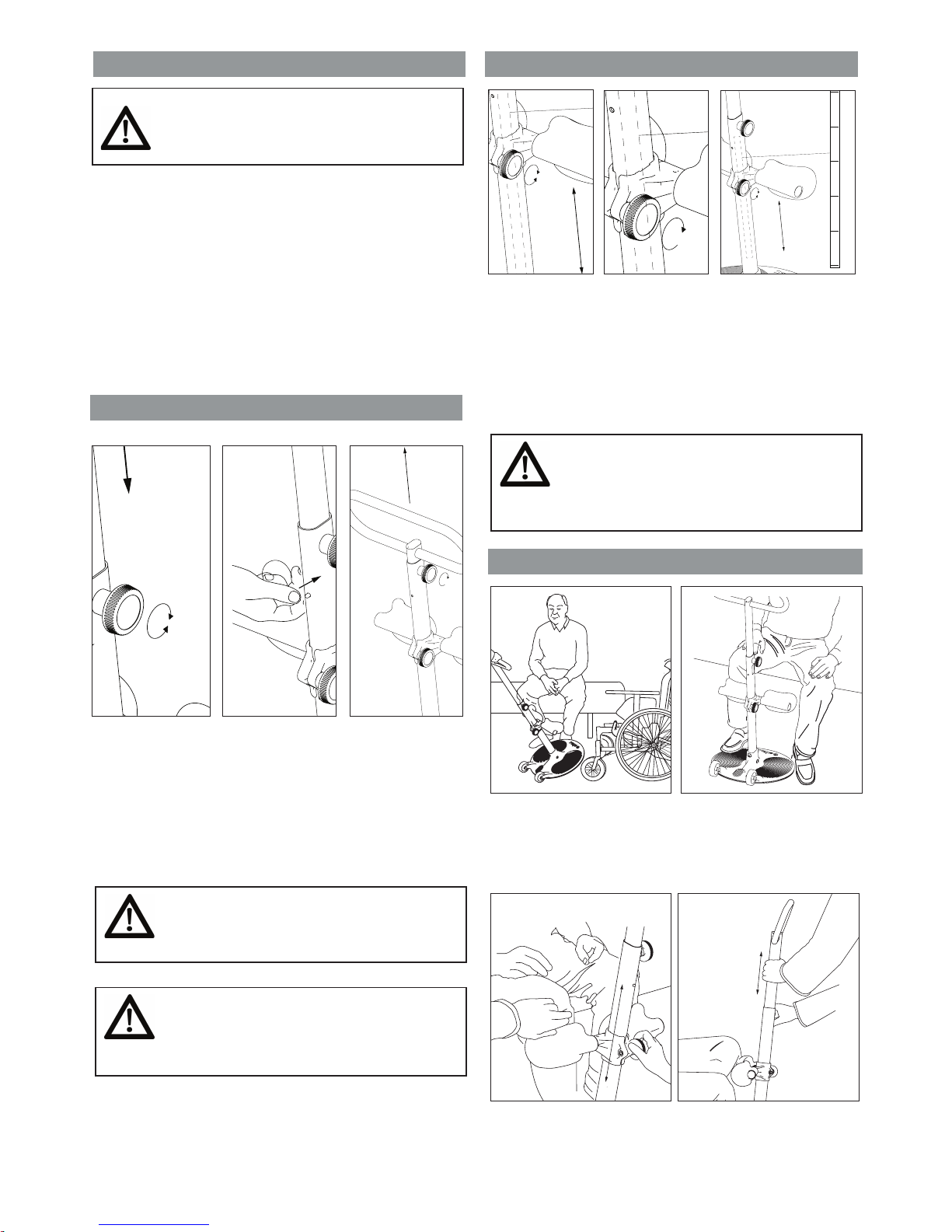

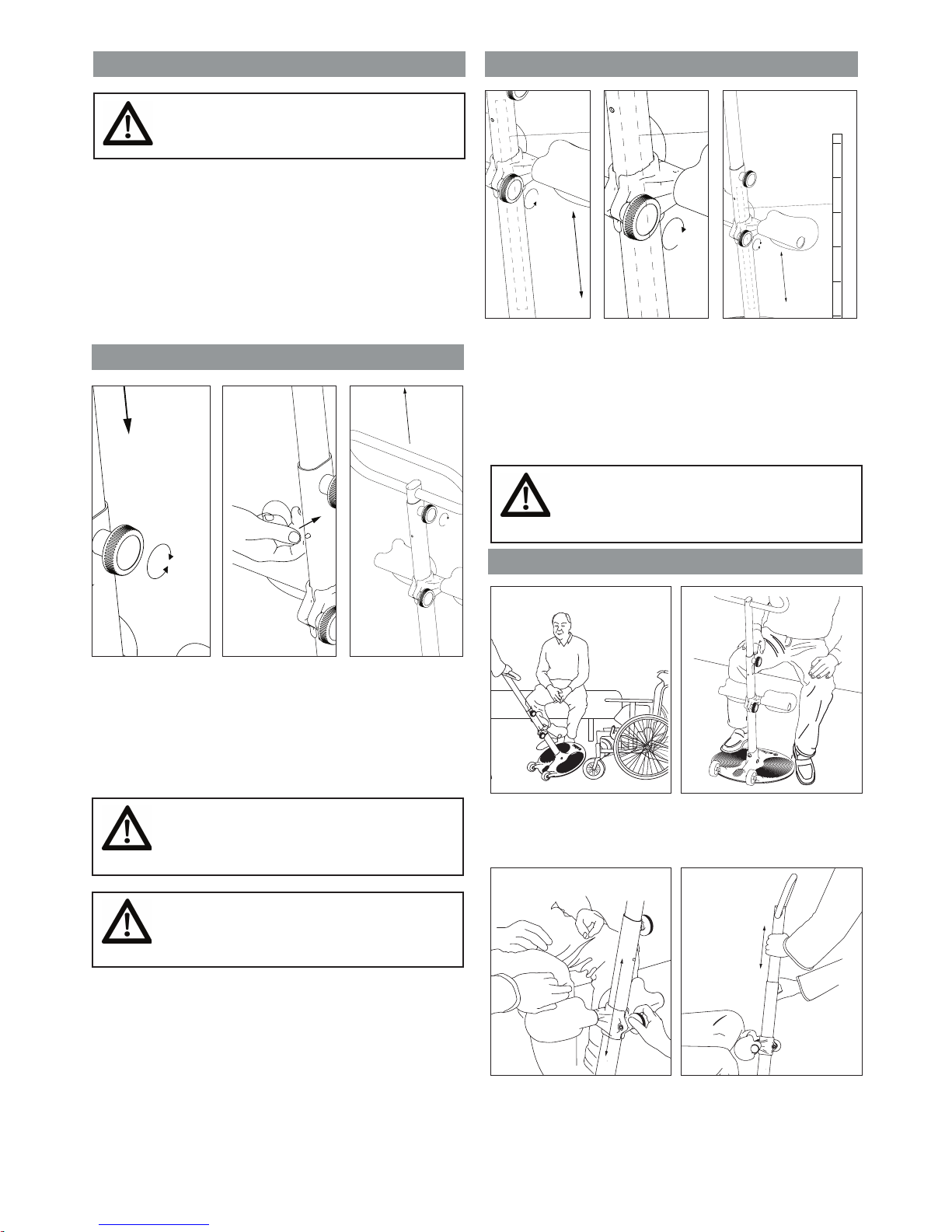

Adjusting handle height
Adjusting leg support height
30
35
45
50
40
55
Be aware of handle when adjusting height. Handle can slide down and hit operators head or upper body.
Don`t use handle in a position above the lock pin position. This makes the pole wobbly and the Turner unsafe to use.
Make sure knobs are securely tightened. Lose knobs can cause handle or knee support to slide down and make the Turner unsafe to use.

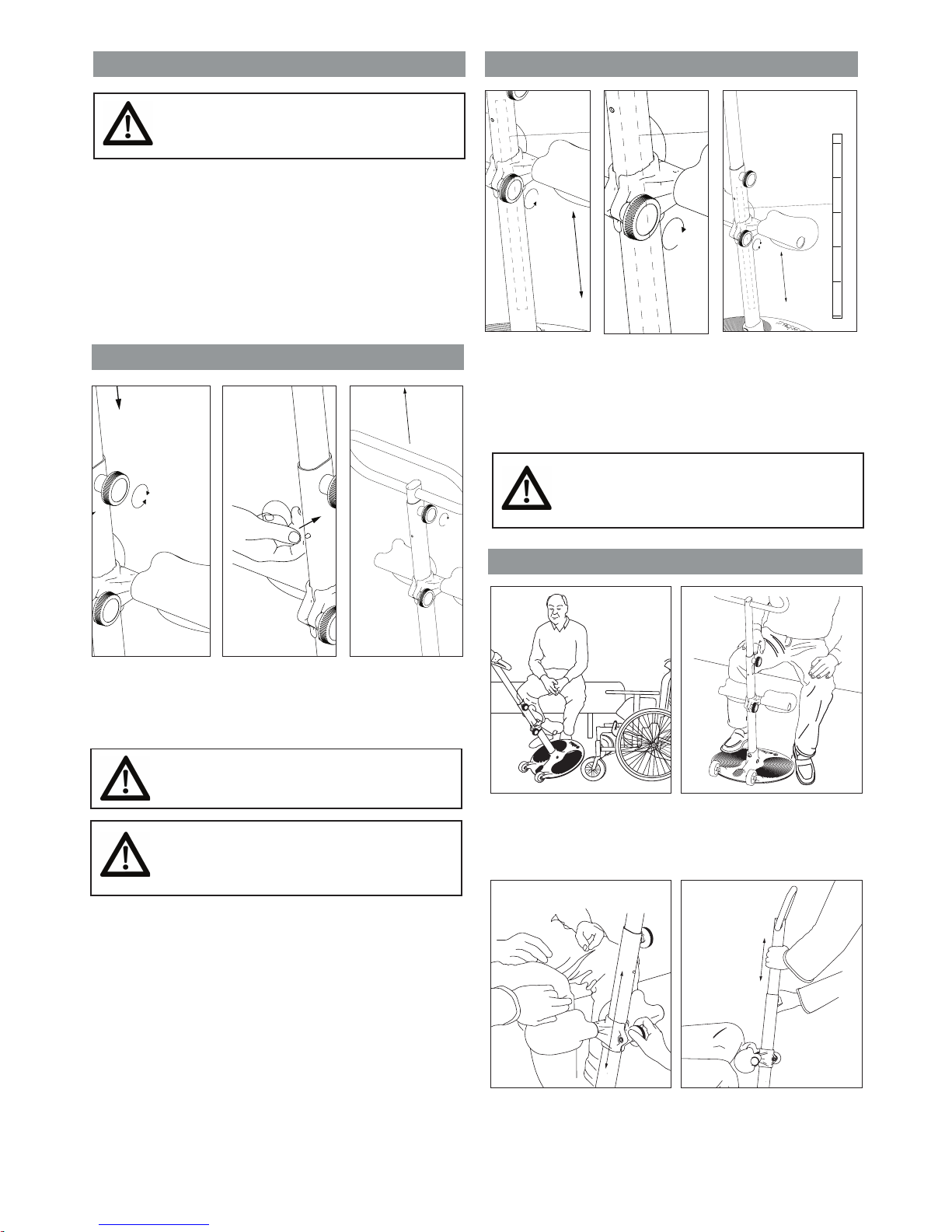

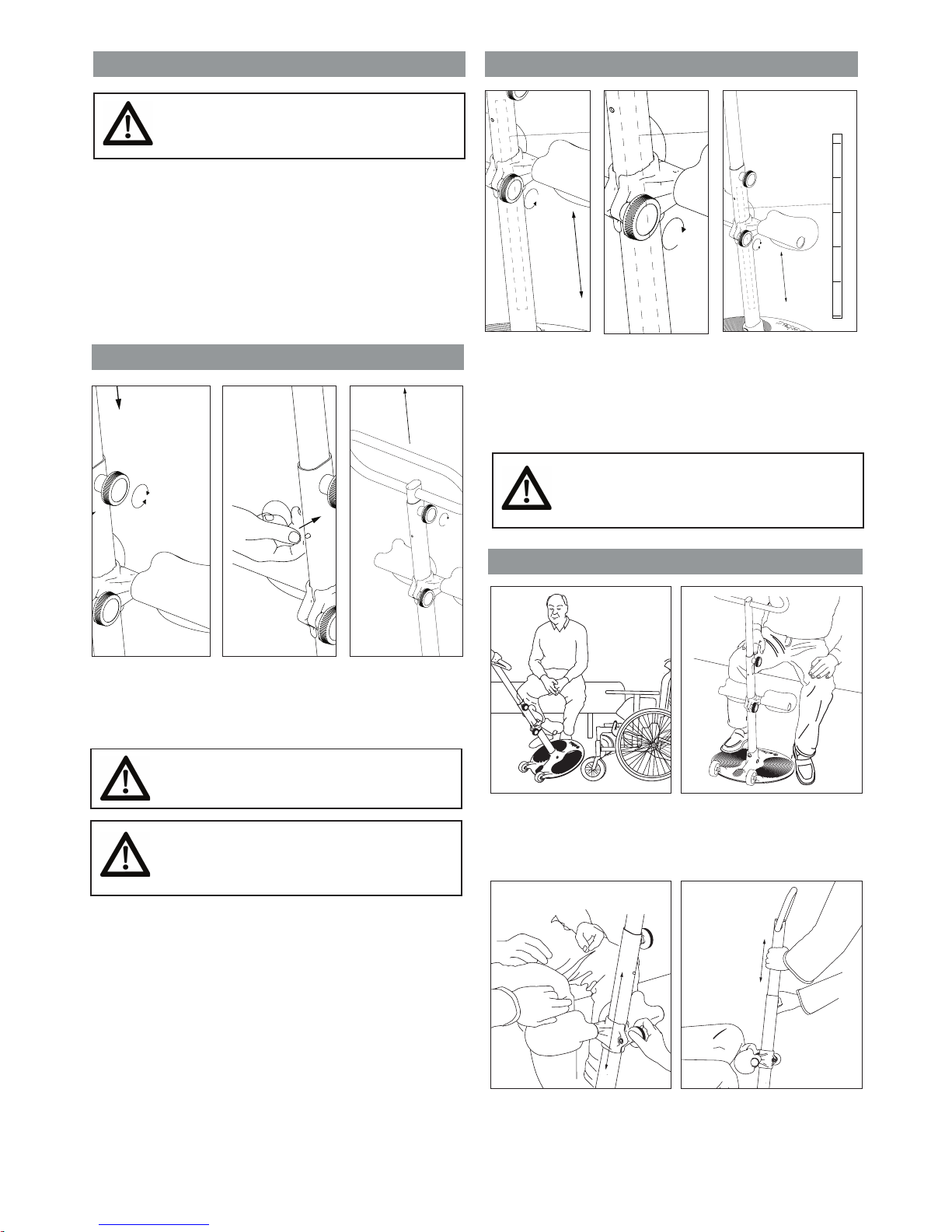

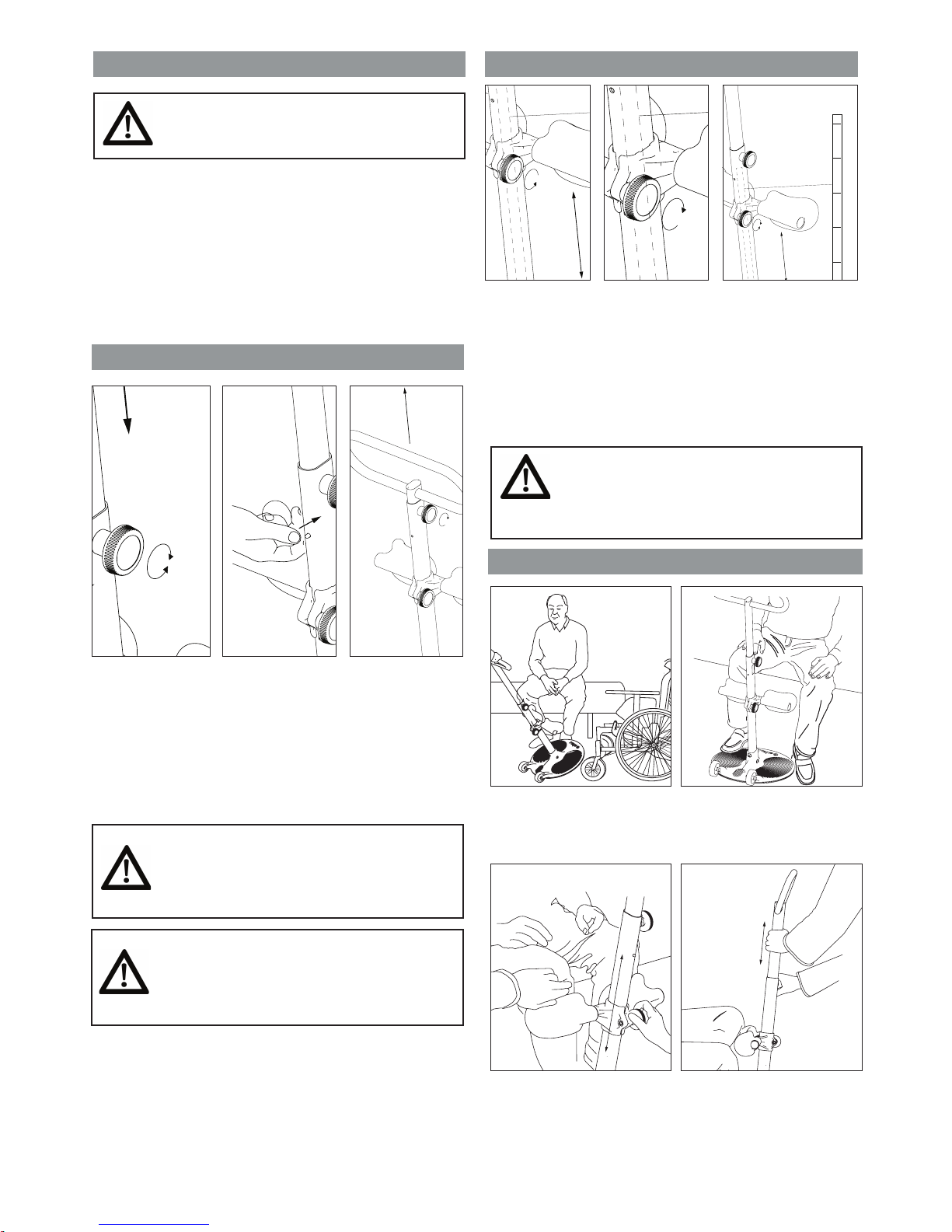

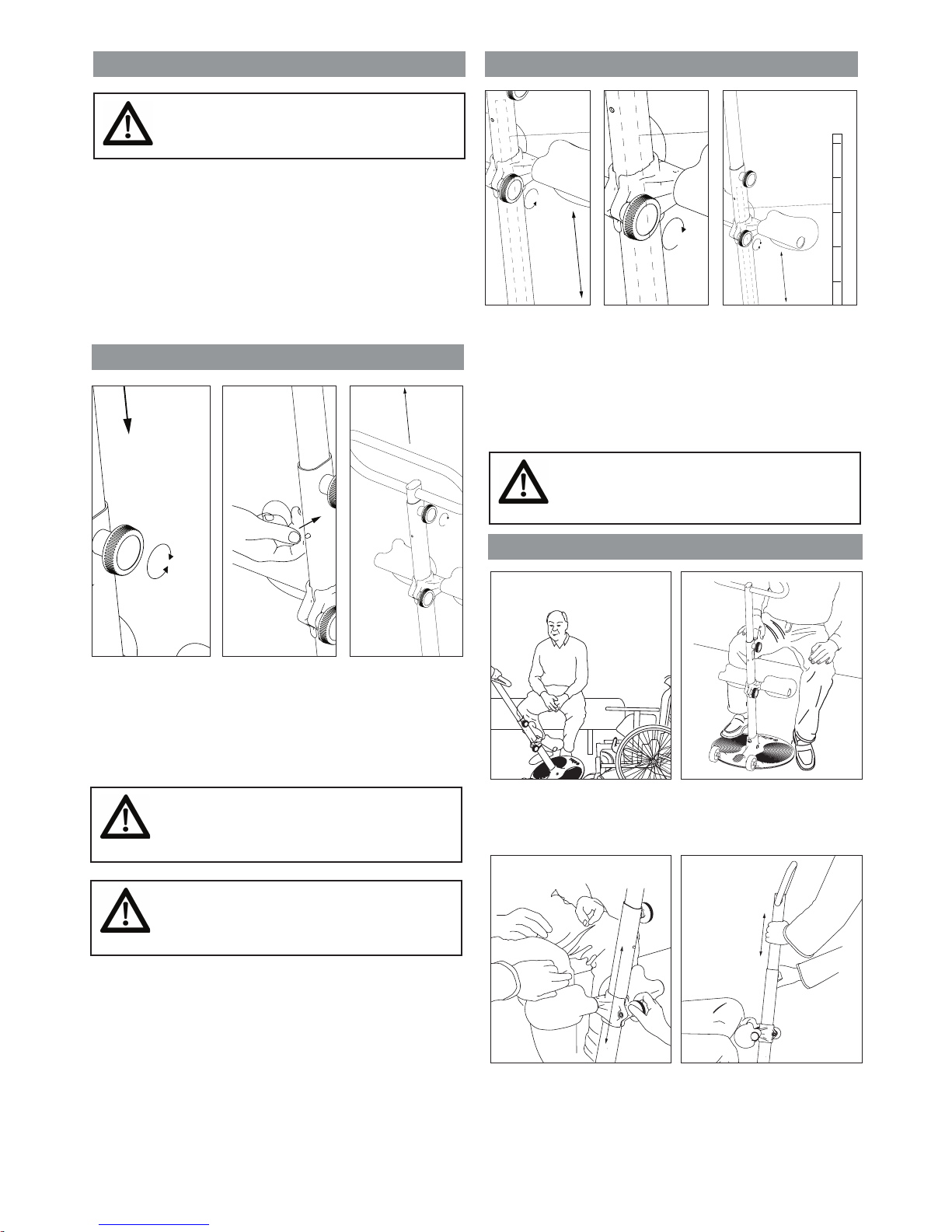

Checklist after assembly
Don`t start using Turner PRO before completing the checklist after assembly.
Use this checklist to verify that the Turner PRO is properly installed and can operate correctly and safely before use. See assembly information on the previous page for details.
Positioning Turner PRO
3
2
1
4
Position the new seat (chair, wheelchair, toilet or bed) in an 90 degree angle with the existing seat.
Slide the Turner PRO in under the users feet.
Adjust the height of the leg support so it is positioned two fingers beneth the users knee cap.
Adjust the height of the handle to a position that is comfortable for both user and assistant.
Turn knob counter clockwise and adjust handle height.
Push the lock pin in if the handle is in upper position.
When correct handle height is obtained, turn knob clockwise to lock the position.
1 2 3
30
35
45
50
40
55
35
45
50
40
55
1 2 3
Turn knob anti clockwise and adjust knee support height.
When correct knee support height is obtained, turn knob clockwise to lock the position.
The knee support height can be read from the scale on the pole. The number above the leg support bracket referes to the correct height.
Make sure that the leg support is mounted correctly. Make sure that all three bolts between outer pole and
main plate are mounted correctly and properly tightened.
Make sure that the handle (inner pole) is mounted
correctly.
Make sure Turner rotates freely.
Page 7
7
Etac Turner PRO / www.etac.com
Transport and storage
Turner PRO can be stored and transported under temperatures between -25 - 70 °C and relative humidity between 15 - 93 %
Don`t use the Turner Pro for transportation of people or goods.
Cleaning and disinfection
Clean on a regular basis. Clean surfaces with a damp cloth using an appropriate pH-neutral detergent. Do not use solvents or strong liquids, this may damage surfaces on the Turner. For disinfection when needed; use isopropyl alcohol or similar. Avoid abrasive cleaning products. Remove hair and pile from the wheels and verify that the wheels rotates freely.
Make sure not to damage or remove labels when cleaning.
Reconditioning
Follow cleaning and assembly procedure. Separate reconditioning document is available at Etac.com.
Spare parts
A list of spare parts is available at Etac.com.
Recycling
Turner PRO can be disposed of as metal waste. Recycling instruc­tions is available at Etac.com

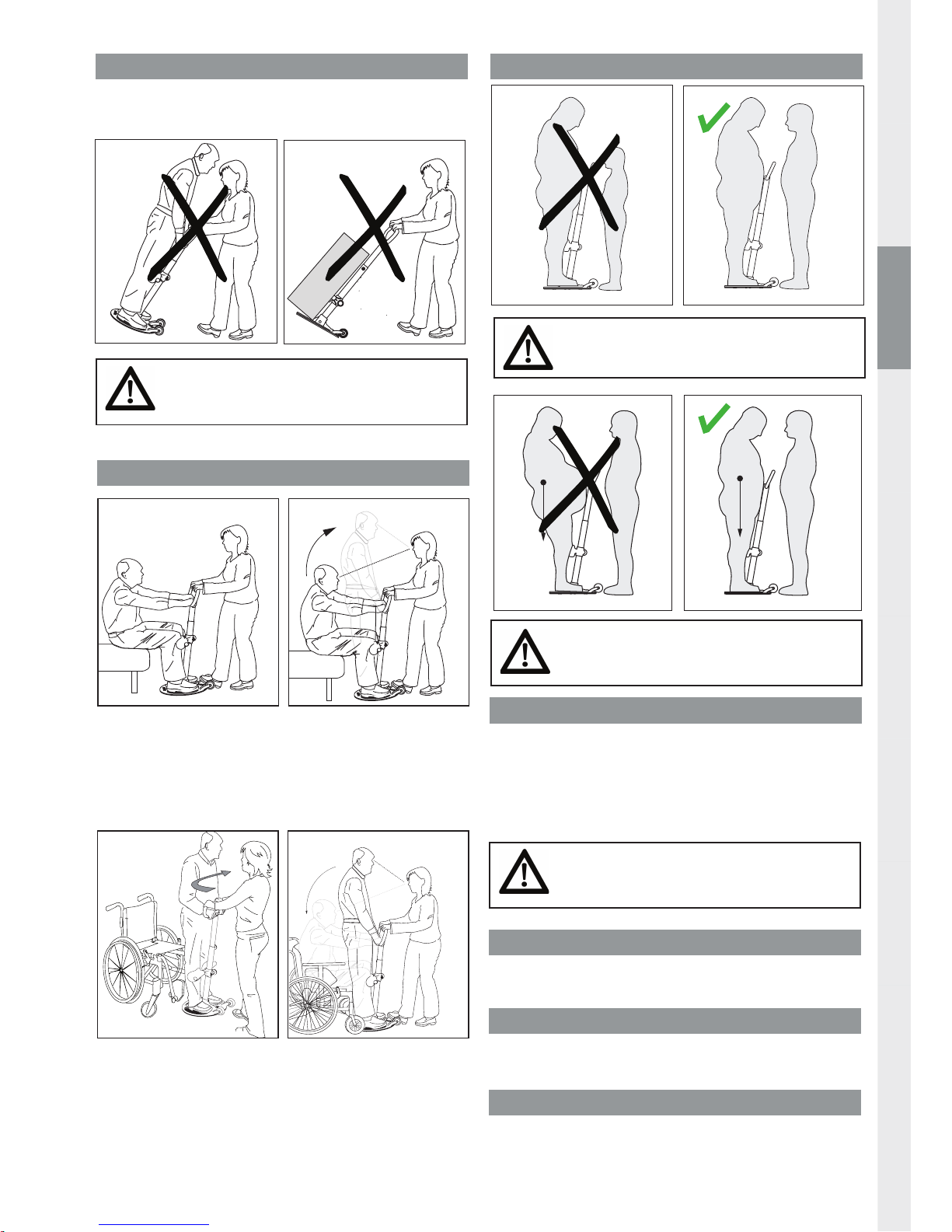

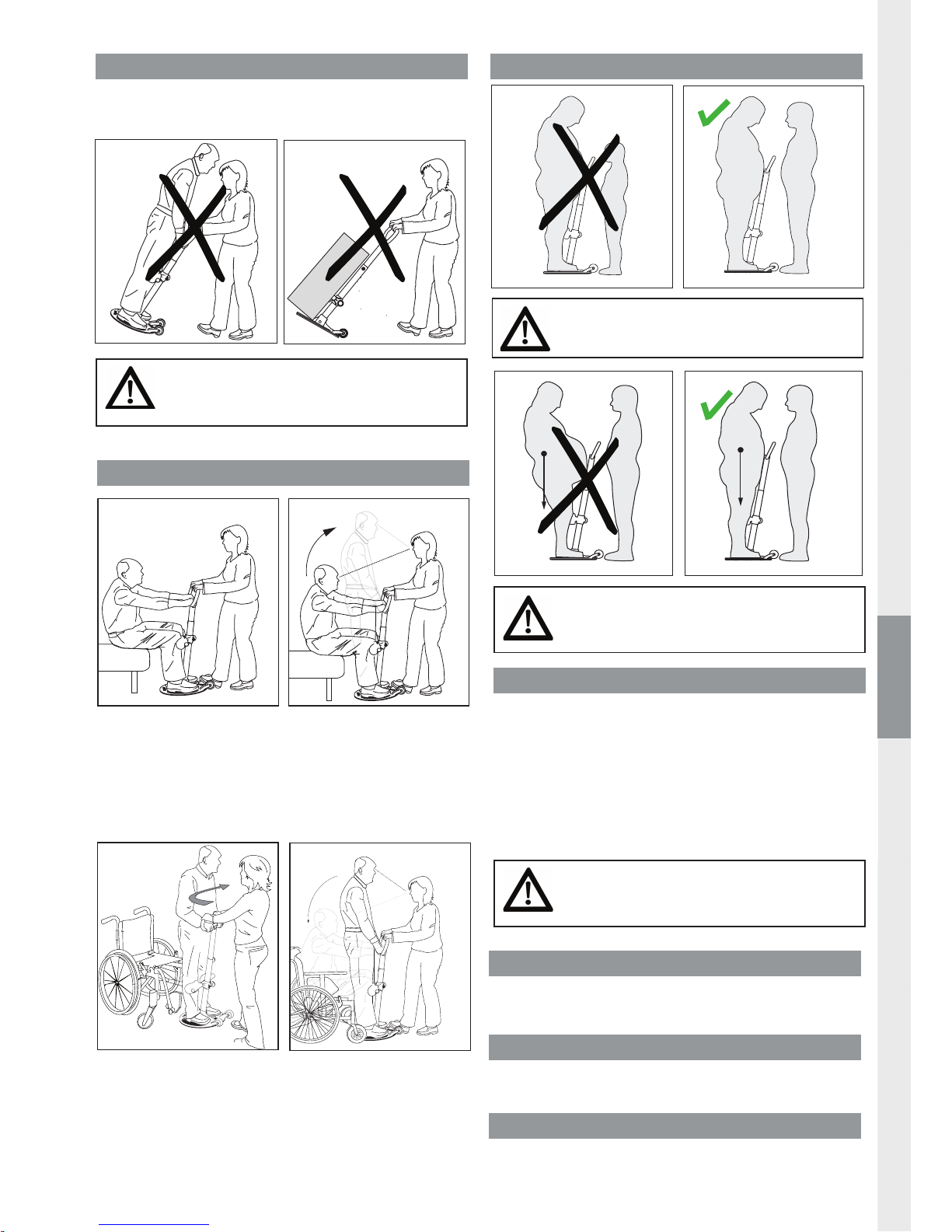

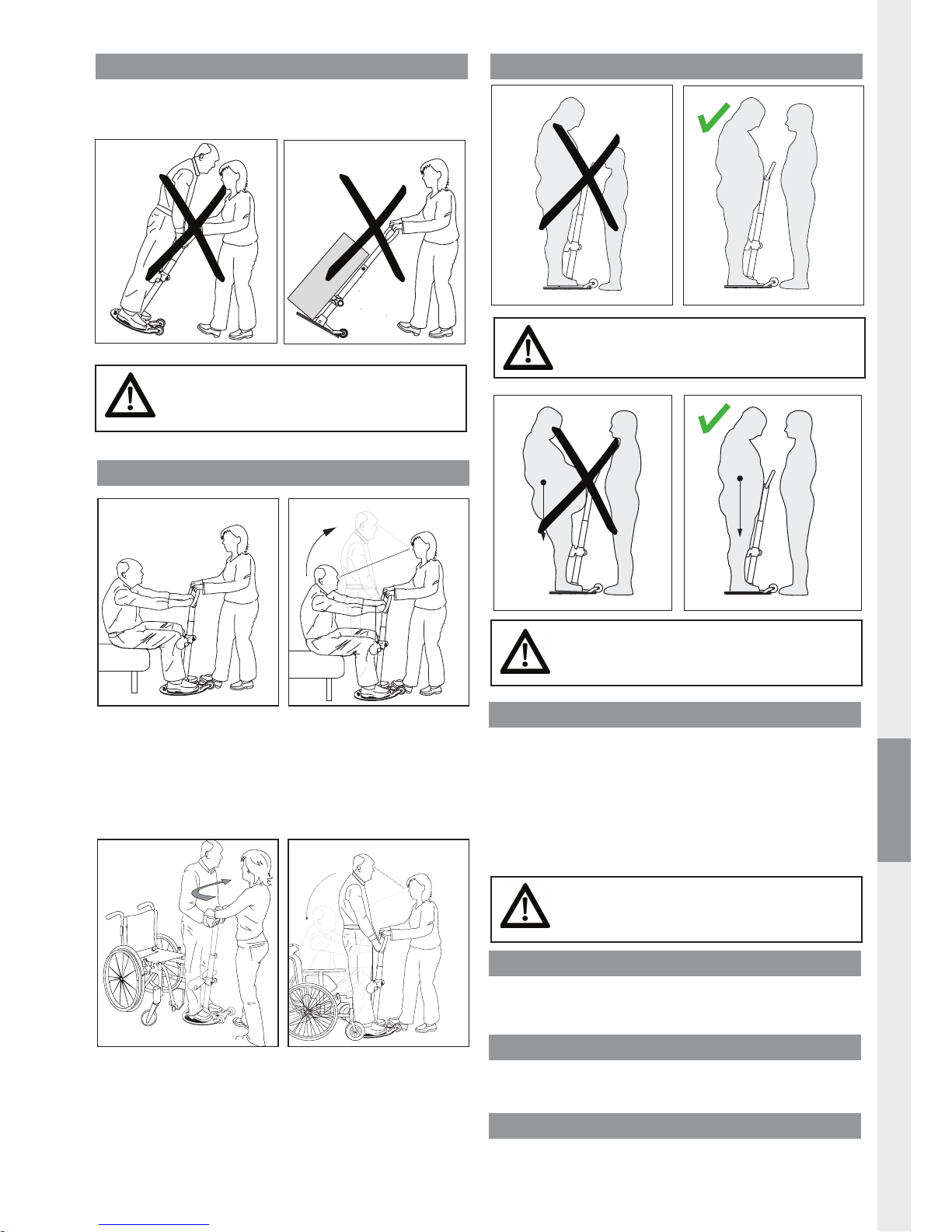

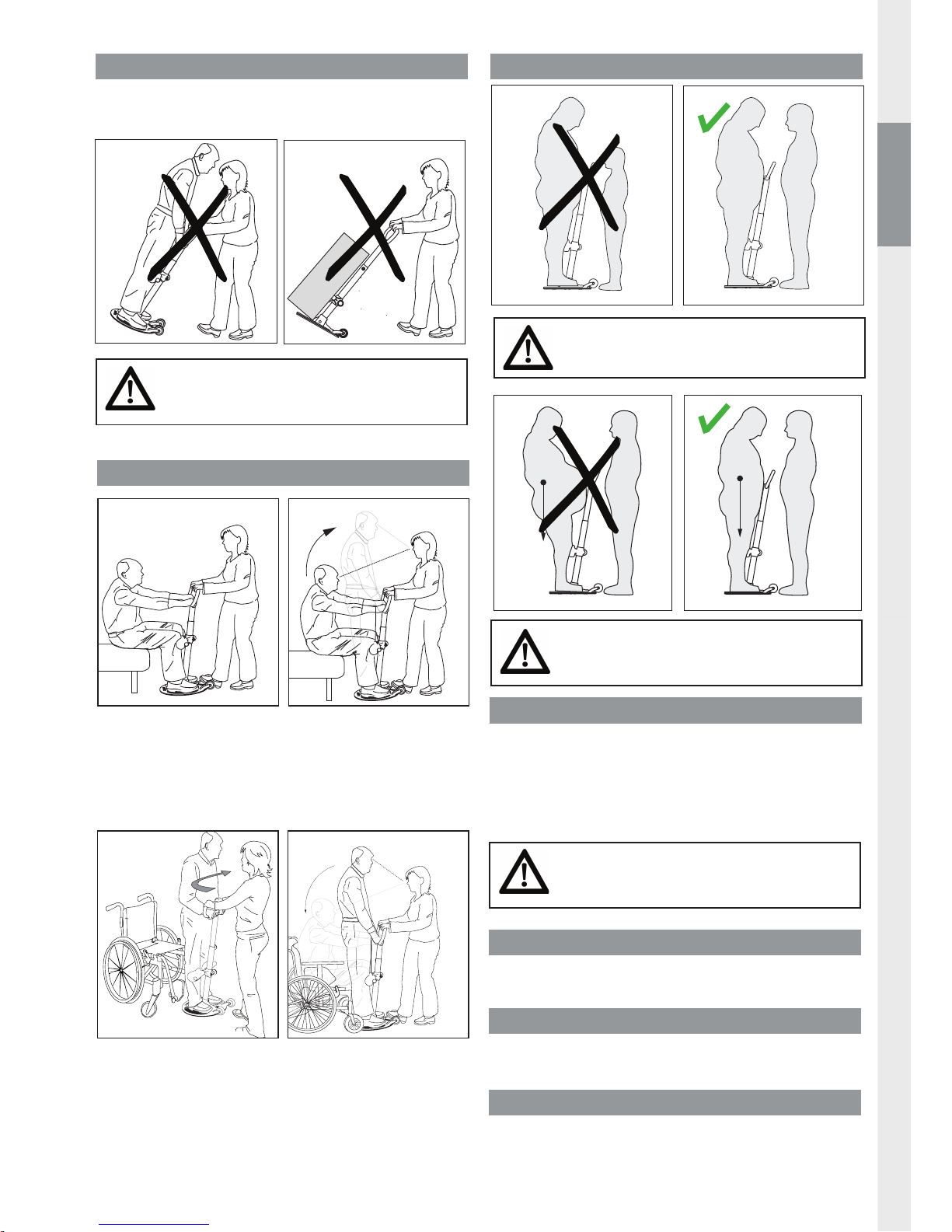

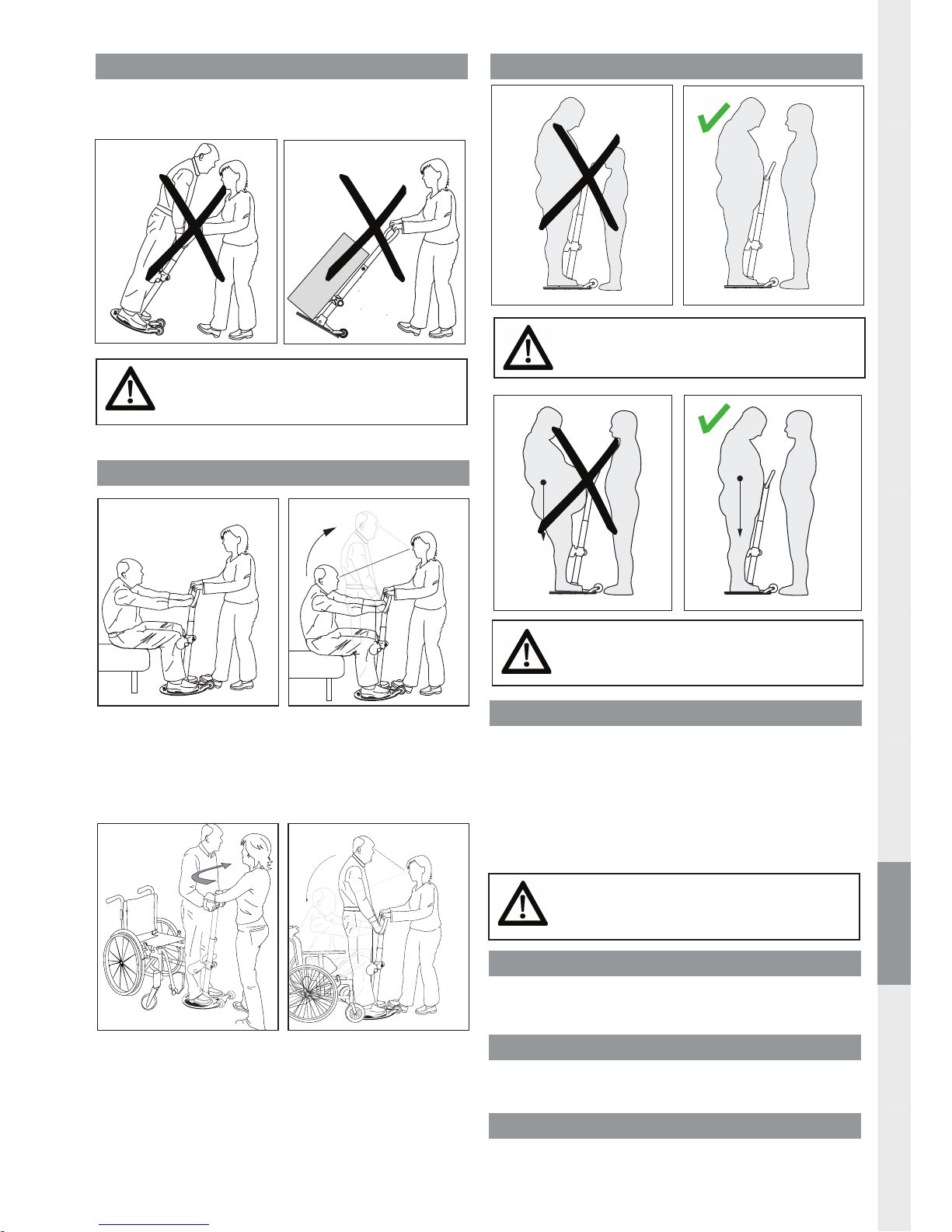

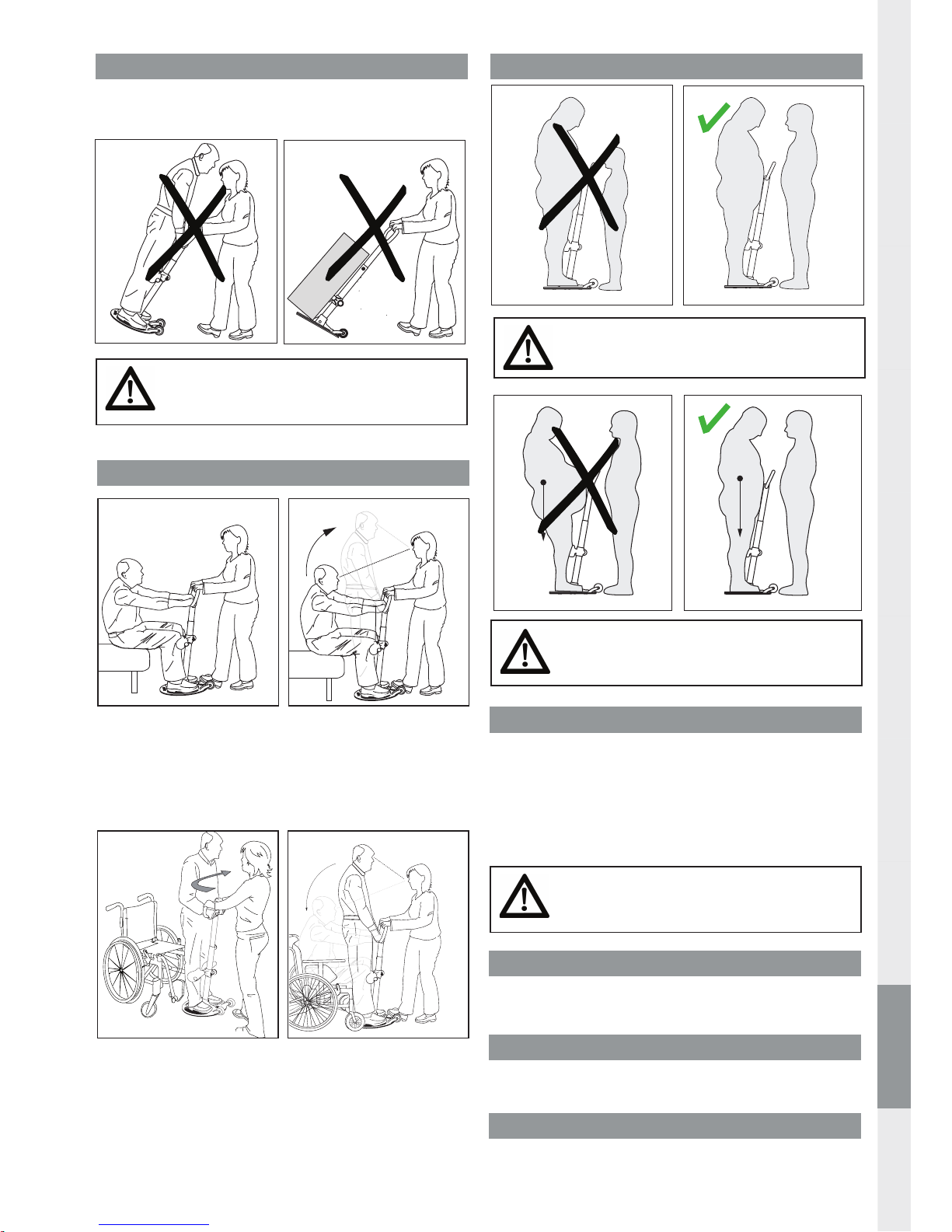

Transfering user
3
21
4

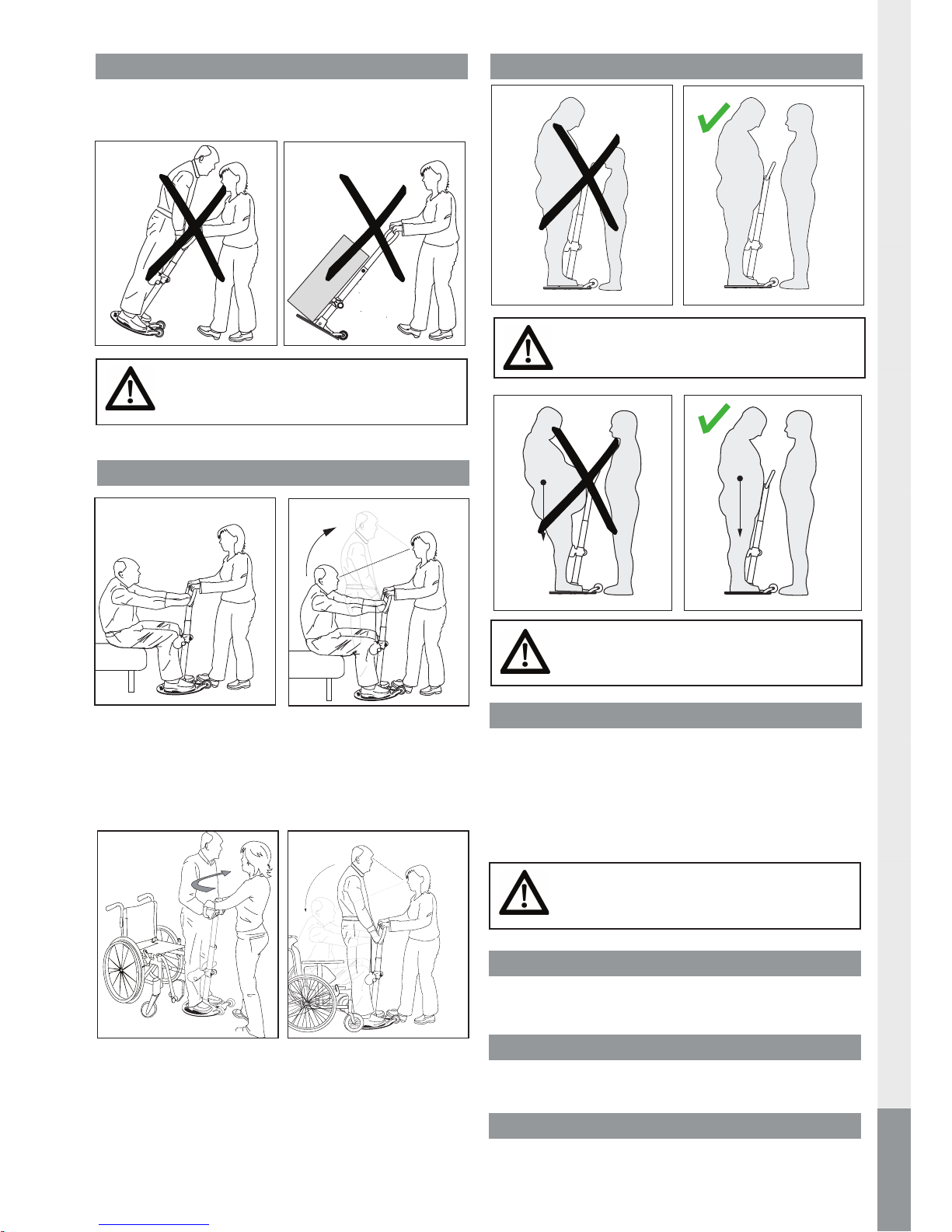

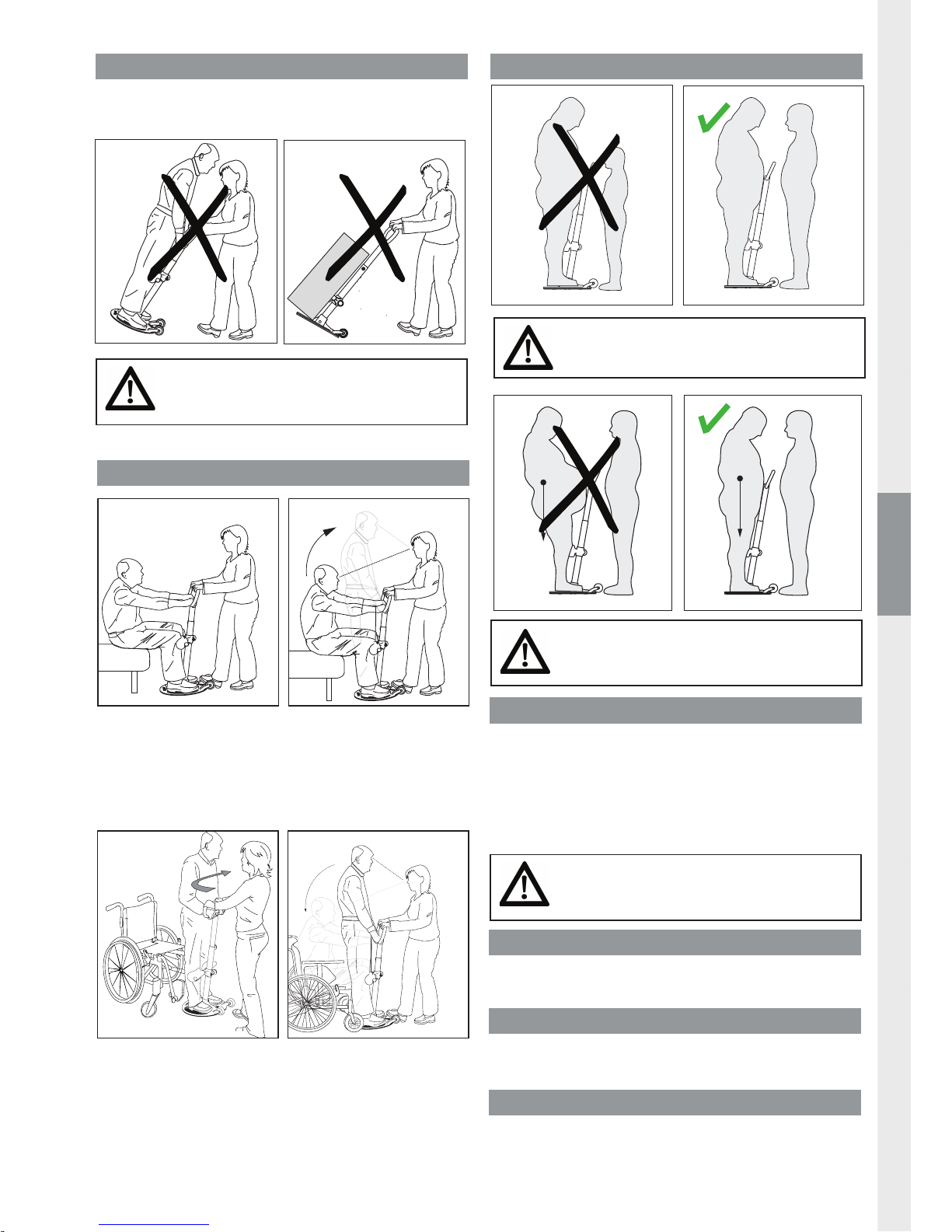

Grip the handle with both hands and place one foot on the foot rest. The user grips the handle, if possible with both hands.
Encourage the user to stand up, at the same time, coun­ter-balancing the users weight using a foot and hands (use your bodyweight by leaning backwards).
Twist the Turner PRO so that the user is transferred to the front of the new seat.
Step on footrest, brace your weight and ask the user to sit down. Maintain eye contact with the user during the entire transfer prococess.
The assistant has to be able to handle the weight of the user.
User / Assistant
Make sure the users weight is within the baseplate.
ENSVNODAFIDENLFRITES
Page 8
8
Etac Turner PRO / www.etac.com
Endast teknisk personal får utföra reparationer.
Ändringar och användning av komponenter tillverkade av andra tillverkare:
Vi rekommenderar att endast använda ETACS komponenter och reservdelar. Försäkran om överensstämmelse är inte giltig och Etac är inte ansvarig för garantin om några ändringar görs på produkten. Etac kan inte hållas ansvarig för fel eller olyckor som kan inträffa vid användning av komponenter tillverkade av andra tillverkare.
Gör en riskbedömning och dokumentera!
Assistenten är ansvarig för brukarens säkerhet.
Viktigt
Denna bruksanvisning innehåller viktiga säkerhetsinstruktioner och information om användning av Turner PRO. I den här bruksanvisningen är brukaren den person som förflyttas. Assistenten är den person som hanterar Turner PRO.
Denna symbol indikerar viktig information om säkerhet. Följ dessa instruktioner noggrant.
På www.etac.com kan du ladda ned dokumen tation så att du med säkerhet har den senaste versionen.
Villkor för användning:
Förflyttning av en person kommer alltid att utgöra en viss risk och endast utbildad personal får använda den produkt som omfattas
av den här bruksanvisningen .
Garanti:
2 års garanti mot defekter i utförande och material i våra produk­ter. För villkor, se www.etac.com
Försäkran om överensstämmelse Turner PRO som beskrivs i denna bruk­sanvisning är CE-märkt i enlighet med EU-direktiv 93/42 / EEG om medicintekniska produkter, klass 1, och har testats enligt standard SS-EN12182: 2012
Etiketter och symbolerAllmänt
Läs bruksanvisningen innan användning! Det är viktigt att till fullo förstå innehållet i bruksanvisningen innan du försöker använda utrustningen.
CE-märkt
Se bruksanvisningen
70
10
Max värme vid tvätt
200 441
Max brukarvikt (SWL)
ph vid tvätt
Turner PRO
Övre stång med handtag
Låsvred
Benstöd
Skruvar
Transporthjul
Bottenplatta
Produktetikett
Höjd etikett
Nedre stång
Låspinne
Kortinstruktion
Art.no. 16090106
xxxxx
Serial no.
(11)YYMMDD
(01)07071865105783(21)xxxxx
Etac Turner PRO
Etikett:
Produktetiketten innehåller artikelnummer och serienum­mer. Streckkoden innehåller;
(01) EANnr: XXXXXXXXXXX (11) Batch ÅÅMMDD (21) (serienummer): xxxxx
Symboler:
Symboler som används på produkten, förklaras mer i detalj:
Assistentens fotpedal
Riskbedömning
Kortinstruktion:
Turner PRO är ett uppresnings- och överflyttning shjälpmedel som förenklar uppresning och förflyt tning från en sits till en annan. Används av brukare som har gripfunktion och klarar av att bära sin egen kroppsvikt, men behöver stöd/hjälp vid uppresning och förflyttning. Avsedd användning är förflyttning av en brukare från/till säng, stol, rullstol eller toalett. Turner PRO är tillverkad av lättviktsmaterial och kan lätt flyttas till nya platser. Turner PRO bör endast användas inomhus på plana ytor.
Turner PRO - avsedd användning
Page 9
9
Etac Turner PRO / www.etac.com
Material: Pulverlackad aluminium, plast,
Stål.
Förväntad livslängd: Turner PRO har en
förväntad livslängd på fem år eller 15000 varvcykler
Max brukarvikt (SWL):
200 kg (441 lbs)
Vikten av enhet:
8kg
Mått:
Höjd (A): 0,8-1,2 m Höjd (B): 0,3-0,55 m Djup (C): 0,46 m Bredd: 0,45 m Fotplatta (o): 0 40 m
Teknisk data
Medföljande delar
Montering av benstöd
Montering av stolpen på bottenplattan
Montering av handtaget
1x
1x
1x
1x
1x
1x
3x
1x
Kontrollera att alla tre skruvar är ordentligt åtdragna. Lösa skruvar göra stolpen instabil och Turner PRO osäker att använda.
CLICK!
A max
A min
B max
B min
C
D
Ø
Handtaget är steglöst justerbar från 0,8 till 1,2 meter. Följ dessa tre steg vid montering av handtaget:
1
2
Underbensstöden är individuellt justerbara. Stolpen är steglöst justerbar från 0,3 till 0,55 meter. Följ dessa tre steg vid montering av benstöd:
Lägg den nedre stolpen på en plan yta. Placera benstödet så det pekar uppåt. Kontrollera så att båda vreden är på samma sida.
Drag åt genom att vrida vredet medurs.
Placera bottenplattan på ett plant underlag. Infoga stolpe med benstöden vänd bort från hjulen.
Sätt alla tre skruvar i hålen i bottenplattan. Använd insexnyckeln och drag åt skruvarna.
1 2
CLICK!
Placera handtaget med låspinnen så den pekar mot hjulen.
Tryck in låspinnen och tryck ned den övre stolpen i den nedre stolpen.
Det är korrekt monterat när ett klickande ljud hörs. Lås handtaget genom att dra åt vredet.
1 2 3
1x
1x
1x
1x
3x
1x
1x
1x
3x
1x
1x
1x
Nedre stång
Övre stång med handtag
Insexnyckel
Låsvred
Skruvar
Bruksanvisning
Benstöd
Bottenplattan
1x
1x
3x
1x
ENSVNODAFIDENLFRITES
Page 10
10
Etac Turner PRO / www.etac.com
Justering av benstödens höjd
30
35
45
50
40
55
Var uppmärksam vid justering av handtagets höjd, det kan glida ner och skada assistenten eller brukaren.
Använd inte handtaget i ett läge ovanför låssprinten. Det gör stolpen vinglig och Turner osäker att använda.
Kontrollera att låsvreden är ordentligt åtdragna. För löst åtdragna rattar kan orsaka att handtag eller knästöd glider ner och gör Turner osäker att använda.
Checklista efter montering
Börja inte använda Turner PRO innan du slutfört kontroll enligt checklista efter montering.
Före användning, använda denna checklista för att kontrollera att Turner PRO är rätt monterad och kommer att fungera korrekt och säkert, före användning. Se monteringsanvisning på föregående sida för mer information.
Placering och justering
3
2
1
4
Placera den nya sittplatsen (stol, rullstol, toalett eller säng) i vinkel med den befintliga sittplatsen.
Placera Turner PRO in under brukarens fötter.
Justera höjden på benstödet så det är placerat två fingrar nedanför brukarens knäskål.
Justera höjden på handtaget till ett lägesom är funktionellt för både brukare och assistent.
Vrid låsvredet moturs och justera handtagshöjd.
Skjut in låspinnen om handtaget är i sitt övre läge.
När rätt handtags­höjd erhålls vrider ratten medurs för att låsa positionen.
1 2 3
30
35
45
50
40
55
35
45
50
40
55
1 2 3
Vrid låsvredet moturs och justera knästödets höjd.
Vid rätt höjd vrids låsvredet medurs för att låsa positionen.
Benstödets höjd kan avläsas från skalan på stolpen. Numret ovanför benstödsfästet visar den aktuella höjden.
Kontrollera att benstöden är korrekt monterad (1)
Kontrollera att alla tre bultar mellan yttre stolpen och huvudplattan är monterad på rätt sätt och är ordentligt åtdragna. (2)
Se till att handtaget (inre stången) är korrekt monterad. (3)
Se till Turner roterar fritt.
Justera handtagshöjd
Page 11
11
Etac Turner PRO / www.etac.com
Transport och förvaring
Turner PRO kan förvaras och transporteras vid temperaturer mellan -25 - 70 ° C och relativ fuktighet mellan 15 - 93%
Använd inte Tuner PRO för transport av personer eller gods.
Rengöring och desinficering
Rengör regelbundet. Torka med en fuktig trasa. Använd ett lämpligt pH-neutralt rengöringsmedel. Använd inte lösningsmedel eller starka vätskor, det kan skada ytorna på Turner. Vid behov av desinficering använd isopropylalkohol eller liknande. Undvik frätande rengöringsmedel. Ta bort hår och damm från hjulen och kontrollera att hjulen kan rotera fritt.
Se till att inte skada eller ta bort etiketter vid rengöring.
Rekonditionering
Följ rengörings- och monteringsproceduren. Separat rekonditioneringsdokument finns på Etac.com.
Reservdelar
Separat dokument för reservdelar finns att ladda ned på www.etac.com
Återvinning
Separat dokument för återvinning finns att ladda ned på www.etac.com
Förflyttning
3
21
4

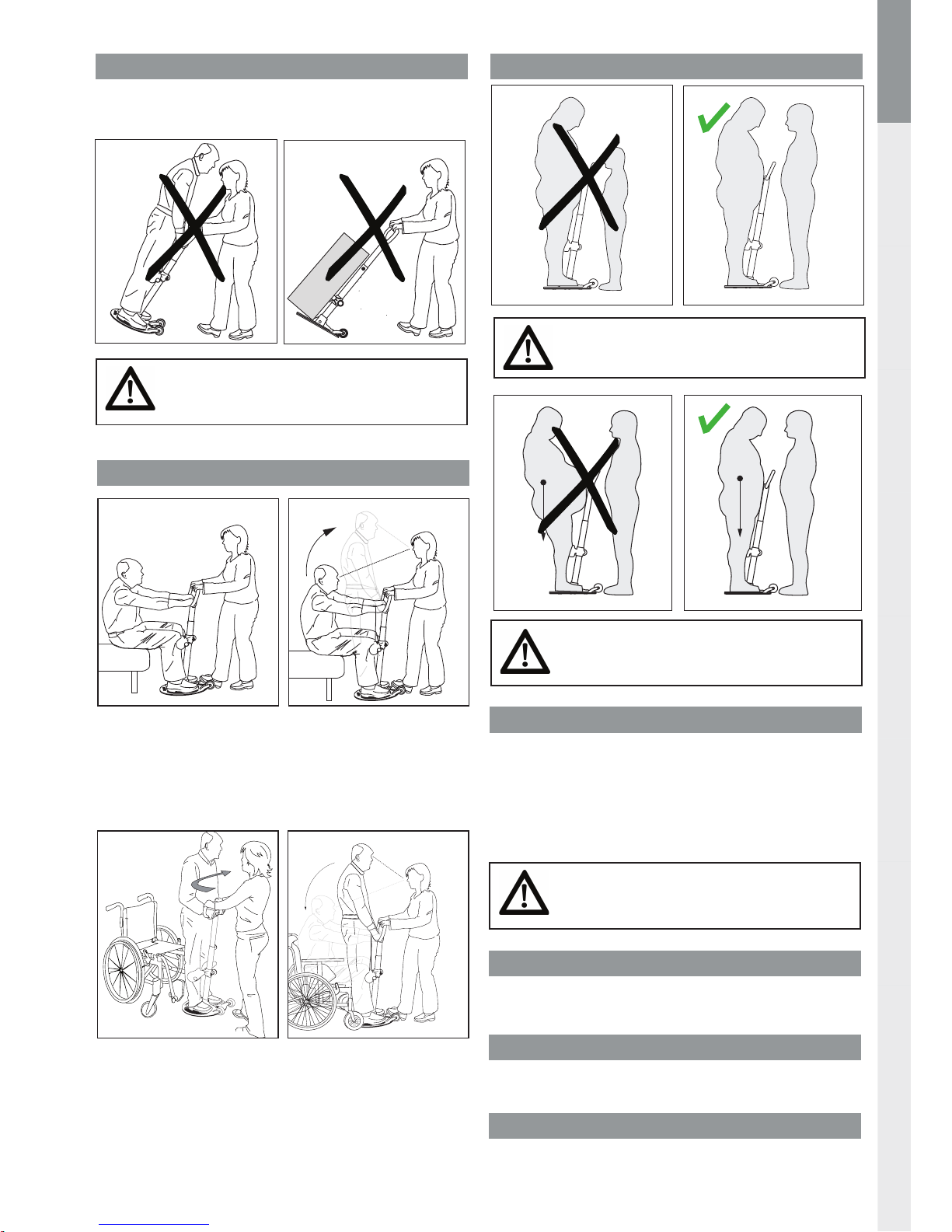

Brukaren greppar handtaget, om möjligt med båda händerna. Assistenten greppar handtaget med båda händerna och plac­erar en fot på bottenplattans pedal.
Brukaren reser sig upp samtidigt som assistenten ger motvikt (tyngd på foten/ pedalen och genom att luta sig något bakåt).
Vrid Turner PRO så att brukaren kommer i position för den nya sittplatsen.
Assistenten ger motvikt, (tyngd på foten/ pedalen och genom att luta sig något bakåt). Brukaren sätter sig ned Ha ögonkontakt med brukaren under hela förflyttningen.
Assistenten måste kunna hantera brukarens vikt.
Brukare/ Assistent
Se till att brukarens vikt är inom understöd­sytan för Turner PRO.
ENSVNODAFIDENLFRITES
Page 12
12
Etac Turner PRO / www.etac.com
Reparasjoner skal kun utføres av teknisk personell.
Endringer og bruk av komponenter som er laget av andre produsenter: Vi anbefaler at det kun brukes komponenter og reservedeler fra
Etac. Samsvarserklæringen blir ugyldig, og Etac står ikke ansvarlig for garantien dersom utstyret er utsatt for modifikasjoner. Etac har intet ansvar for eventuelle feil eller ulykker som kan oppstå ved bruk av komponenter som er laget av andre produsenter.
Vurder risikoen og ta notater.
Som assistent er du ansvarlig for brukerens sikkerhet!
Viktig
Denne bruksanvisningen inneholder viktige sikkerhetsinstruksjo­ner og informasjon om bruk av Turner PRO og tilbehør. Brukeren i denne bruksanvisningen er personen som forflyttes. Assistenten er personen som betjener Turner PRO.
Dette symbolet indikerer viktig informasjon om sikkerhet. Disse instruksjonene må følges nøye.
Gå til www.etac.com for å laste ned nyeste versjon av vår dokumentasjon.
Bruksbetingelser:
Forflytning av en person kan være et risikoelement. Utstyret som omtales i denne bruksanvisningen skal kun brukes av kvalifisert
personale.
Garanti:
2 års garanti mot feil i utførelse og materialer på våre produkter. Se vilkår
på www.etac.com
Samsvarserklæring
Turner PRO-enheten som er beskrevet i denne bruksanvisningen er CE-merket i samsvar med EU-direktiv 93/42/EEC om medisinsk utstyr, klasse 1, og er testet i samsvar med standard SS - EN12182:2012
Etiketter og symboler
Turner PRO - tiltenkt bruk
General
Les bruksanvisningen før bruk! Det er viktig å forstå bruksanvisningens innhold fullt og helt før utstyret betjenes.
CE-merket
Se bruksanvisningen
70
10
Maks. vasketemperatur
200 441
Maks. brukervekt (SWL)
ph ved vasking
Turner PRO
Indre stang med håndtak
Dreieknott
Benstøtte
Bolter
Transporthjul
Fotplate
Produktetikett
Høydenivåmerke
Ytre stang
Låsepinne
Art.no. 16090106
xxxxx
Serial no.
(11)YYMMDD
(01)07071865105783(21)xxxxx
Etac Turner PRO
Produktetikett:
Etiketten inneholder art. nummer og serienummer (strekkoder). EAN­koden inneholder
(01) (EAN no.): xxxxxxxxxxxxxx (11) (Parti): ÅÅMMDD (21) (Serienummer): xxxxx
Symboler:
Detaljert forklaring av symboler på produktet:
Assistentens fotstøtte
Risikovurdering
Kort brukerveiledning:
Turner Pro er et oppreisings- og forflytningshjelpemiddel som gjør det enklere for en pleier å hjelpe en bruker å reise seg og forflytte ham/henne til en annen sittestilling. Brukes av brukere som kan gripe og trekke opp sin egen kroppsvekt, men som likevel trenger støtte/hjelp til å reise seg opp og forflyttes. Formålet er forflytning av en person fra/til en seng, stol, rullestol, toalett eller lignende. Turner PRO er laget av lette materialer, og kan enkelt flytte til nye steder. Turner Pro skal kun brukes innendørs og på flatt underlag.
Kort brukerveiledning
Page 13
13
Etac Turner PRO / www.etac.com
Materiale: Pulverlakkert aluminium, plast,
stål.
Forventet levetid: Turner PRO har en forventet
levetid på 5 år eller 15 000 vendesykluser.
Maks brukervekt:
200 kg (441 lbs)
Enhetens vekt:
8kg
Dimensjoner:

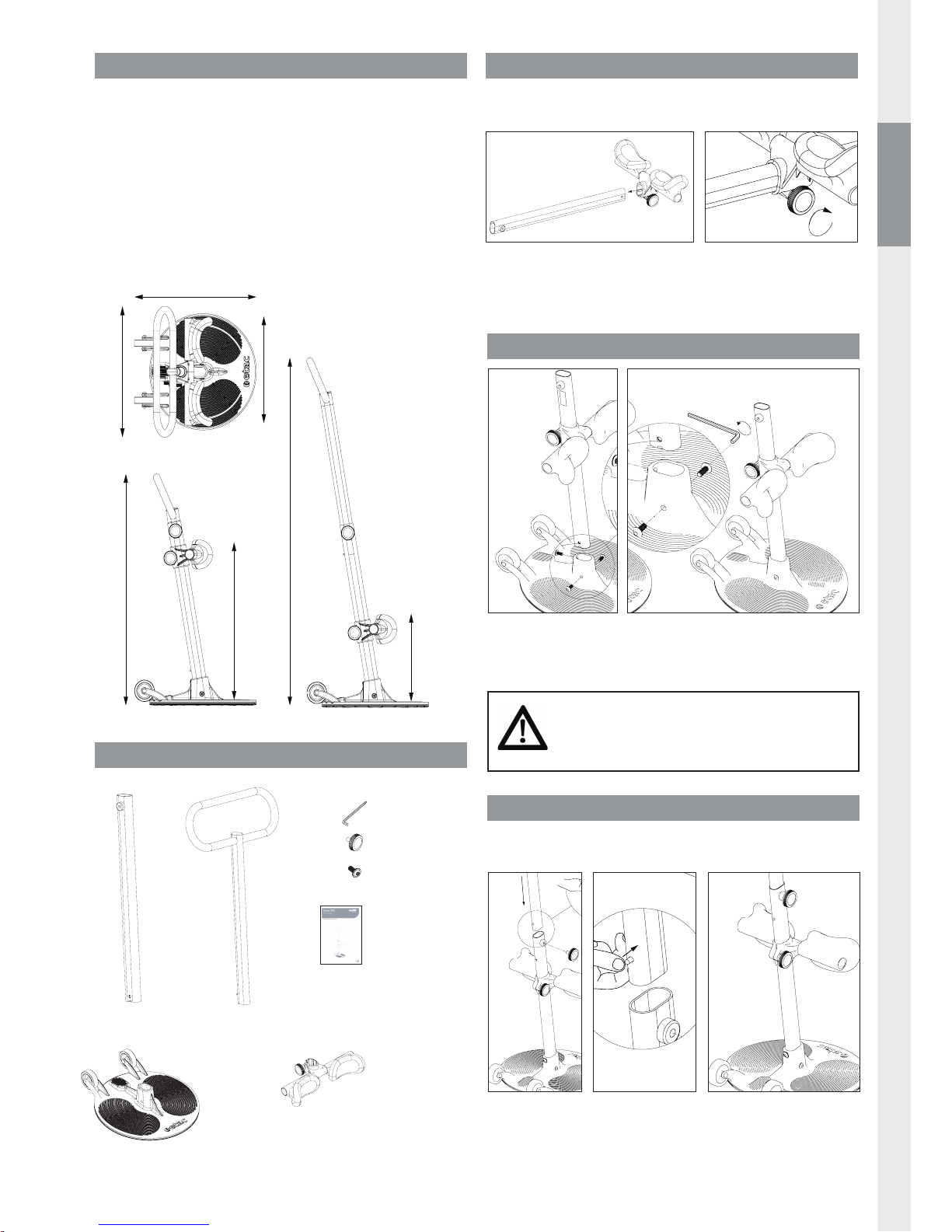

Høyde (A): 0,8-1,2 m Høyde (B): 0,3-0,55 m Dybde (C): 0,46 m Bredde (D): 0,45 m Fotplate (Ø): 0,40 m
Tekniske data
Medfølgende deler
Montering av benstøtte
Montering av stang til fotplate
Montering av håndtak
1x
1x
1x
1x
1x
1x
3x
1x
Sørg for at alle de tre skruene er festet ordentlig. Løse bolter kan gjøre at stangen blir ustabil og gjøre Turner PRO utrygg.
CLICK!
A max
A min
B max
B min
C
D
Ø
Håndtaket kan justeres trinnløst fra 0,8 til 1,2 meter. Følg disse tre trinnene når håndtaket monteres:
1
2
Kneputene kan justeres individuelt. Benstøtten kan justeres trinnløst fra 0,3 til 0,55 meter. Følg disse tre trinnene når benstøtten monteres:
Legg stangen ned på et jevnt underlag. Sett inn benstøtten med kneputene vendt oppover. Sørg for at begge knottene er på samme side
Trekk til knotten ved å vri den med klokka.
Plasser fotplate på et jevnt underlag. Sett inn stangen med kneputene vendt bort fra hjulene
Sett inn alle de tre skruene i hullene i fotplaten. Bruk sekskantnøkkelen til å skru inn boltene. Trekk boltene godt til.
1 2
CLICK!
Plasser håndtaket med låsepinnen mot hjulene.
Trykk inn låsepin­nen og la håndtaket gli inn i den ytre stangen
Ved riktig montering høres en klikkelyd. Vri og trekk til knotten.
1 2 3
1x
1x
1x
1x
3x
1x
1x
1x
3x
1x
1x
1x
Ytre stang
Indre stang med håndtak
Sekskantnøkkel
Dreieknott
Skruer
Bruksanvisning
Benstøtte
Hovedplate
1x
1x
3x
1x
ENSVNODAFIDENLFRITES
Page 14
14
Etac Turner PRO / www.etac.com
Justering av høyde på benstøtte
30
35
45
50
40
55

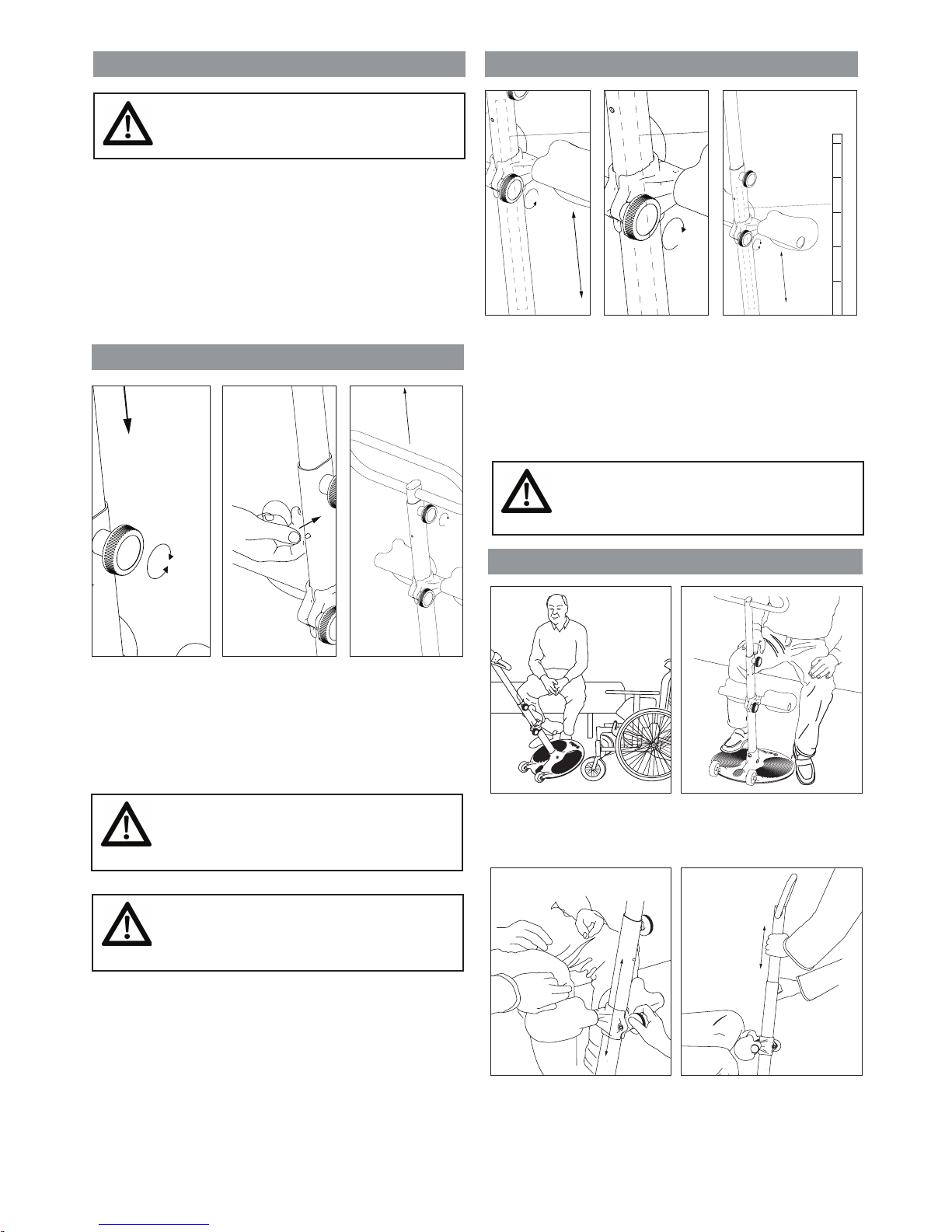

Vær forsiktig med håndtaket når høyden skal justeres. Håndtaket kan skli ned og treffe brukers hode eller overkropp.
Håndtaket må ikke brukes i en posisjon som er høyere enn låsepinnens posisjon. Dette gjør at stangen blir ustabil og gjør Turner utrygg.
Kontroller at knottene er trukket ordentlig til. Løse knotter kan føre til at håndtak eller knestøtte glir ned og gjør Turner utrygg.
Sjekkliste etter montering
Turner PRO må ikke betjenes før monteringen er kontrollert i henhold til sjekklisten.
Bruk denne sjekklisten før Turner PRO tas i bruk, for å kontrollere at løfteren er riktig montert og at den kan betjenes trygt og riktig. Du finner flere detaljer i monteringsinformasjonen på forrige side. mer information.
Posisjonering av Turner PRO
3
2
1
4
Posisjoner det nye setet (stol, rullestol, toalett eller seng) i en 90 graders vinkel i forhold til det eksisterende sete.
Posisjoner Turner PRO inn under brukerens føtter.
Juster høyden på benstøtten slik at den er posisjonert to fingerlengders avstand under brukerens kneskål.
Juster høyden på håndtaket til en stilling som er behagelig for både bruker og assistent.
Vri knotten moturs for å justere høyden på håndtaket.
Trykk inn låsepin­nen hvis håndtaket er i øvre posisjon.
Når håndtaket står i riktig høyde, vrir du knotten medurs for å låse posisjonen.
1 2 3
30
35
45
50
40
55
35
45
50
40
55
1 2 3
Vri knotten mot klokka og juster høyden på knestøtten
Når knestøtten står i riktig høyde, vrir du knotten medurs for å låse posisjonen.
Høyden på knestøtten kan leses fra måle­stokken på stangen. Nummeret over benstøt­tebraketten henviser til korrekt høyde.
 Kontroller at benstøtten er montert på riktig måte  Kontroller at de tre boltene mellom den ytre stangen og
grunnplaten er montert på riktig måte og ordentlig trukket til.  Kontroller at håndtaket (indre stang) er montert på riktig måte.  Kontroller at Turner roterer fritt.
Justering av høyde på håndtak
Page 15
15
Etac Turner PRO / www.etac.com
Transport og lagring
Turner PRO kan lagres og transporteres ved temperaturer mellom
-25 - 70 °C og relativ fuktighet mellom 15 - 93 %
Turner PRO må ikke brukes til transport av mennesker eller varer..
Rengjøring og desinfeksjon
Vaskes regelmessig. Rengjør overflater med en fuktig klut og et egnet pH-nøytralt rengjøringsmiddel. Ikke bruk løsemidler eller sterke væsker. Det kan skade overflatene på Turner­hjelpemiddelet. Ved nødvendig desinfeksjon: Bruk isopropylalko­hol eller lignende. Unngå slipende rengjøringsprodukter. Fjern hår og lo fra hjulene, og kontroller at hjulene roterer fritt.
Pass på at etikettene ikke blir skadet eller løsner under rengjøring.
Rekondisjonering
Følg prosedyren for rengjøring og montering. Et eget rekondisjo­neringsdokument er tilgjengelig på Etac.com.
Reservedeler
En liste med reservedeler er tilgjengelig på Etac.com.
Gjenvinning
Turner PRO kan kastes som metallavfall. Instruksjoner for gjenvin­ning er tilgjengelig på Etac.com
Forflytting av bruker
3
21
4

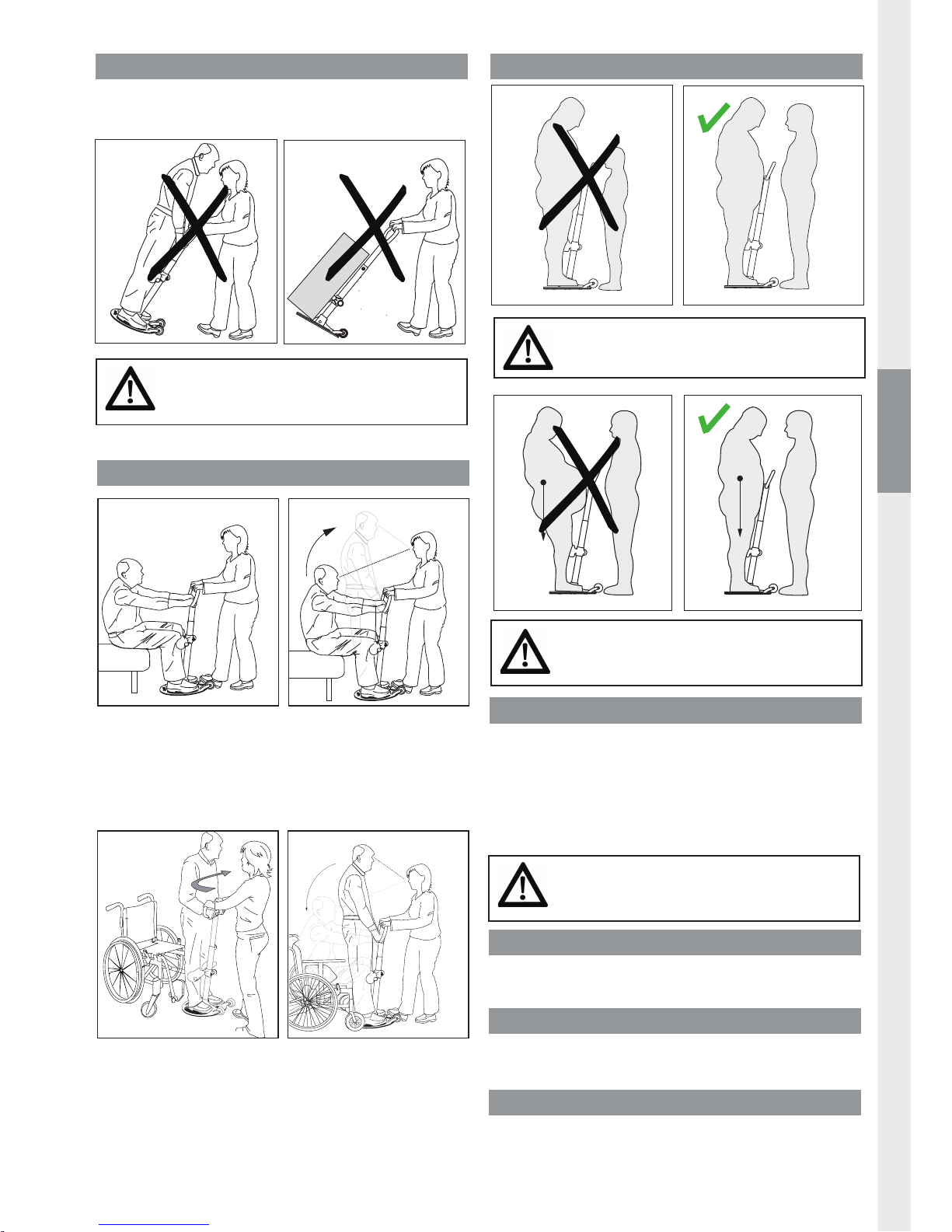

Grip håndtaket med begge hen­der og sett én fot på fotstøtten. Brukeren griper håndtaket, om mulig med begge hender.
Be brukeren å reise seg opp, samtidig som du skaper en motvekt til brukerens vekt med en fot og begge hender (bruk kroppsvekten med å lene deg bakover).
Vri Turner PRO slik at brukeren forflyttes til fremsiden av det nye setet.
Tråkk på fotstøtten, bruk vekten din til å holde imot, og be bruk­eren sette seg ned. Hold øye­kontakt med brukeren under hele forflytningsprosessen.
Assistenten må kunne håndtere brukerens vekt.
Bruker / assistent
Kontroller at brukerens tyngdepunkt er innenfor grunnplaten..
ENSVNODAFIDENLFRITES
Page 16
16
Etac Turner PRO / www.etac.com
Reparationer må kun udføres af teknisk personale.
Endringer og bruk av komponenter som er laget av andre produsenter: Vi anbefaler, at der udelukkende anvendes Etac-komponenter
og -reservedele. Overensstemmelseserklæringen vil ikke længere være gyldig, og Etacs garantiforpligtelse bortfalder, hvis der foretages nogen form for modifikationer på produktet. Etac er ikke ansvarlig for fejl eller uheld, som måtte opstå ved brug af komponenter fra andre producenter.
Vurdér risikoen, og tag notater
Som hjælper er du ansvarlig for brugerens sikkerhed!
Vigtigt
Denne brugervejledning indeholder vigtige sikkerhedsinstrukti­oner og oplysninger vedrørende anvendelse af Turner PRO og tilbehøret. I vejledningen er brugeren den person, der bliver forflyttet. Hjælperen er den person, der betjener Turner PRO.
Dette symbol angiver vigtige oplysninger angående sikkerhed. Følg disse instruktioner nøje.
Besøg www.etac.com for at downloade den nyeste version af vores dokumentation.
Betingelser for anvendelse:
Der er altid en vis risiko ved forflytning af en person. Det udstyr, der er beskrevet i denne brugervejledning, må kun anvendes af
uddannet personale.
Garanti:
2 års garanti på fejl i de fabrikerede dele og materialerne i vores produkter. Se vilkår og betingelser på
www.etac.com
Overensstemmelseserklæring Turner PRO produktet som er beskrevet
i denne brugervejledning, er CE-mærket i overensstemmelse med EU-rådets direktiv 93/42/ EØF om medicinsk udstyr, klasse 1, og det er blevet testet og godkendt i henhold til standarden SS - EN12182:2012.
Mærkater og symboler
Turner PRO – tilsigtet anvendelse
Generel
Læs brugervejledningen inden brug! Det er vigtigt, at du fuldt ud forstår indholdet i brugervejledningen, før du forsøger at bruge udstyret.
CE-mærket
Se brugervejledning
70
10
Maks. temperatur ved vask
200 441
Maks. brugervægt (sikker arbejdsbelastning)
pH ved vask
Turner PRO
Indvendig stang med håndtag
Låsegreb
Benstøtte
Bolte
Transporthjul
Bundplade
Produktmærkat
Højdemærkat
Udvendig stang
Låsestift
Art.no. 16090106
xxxxx
Serial no.
(11)YYMMDD
(01)07071865105783(21)xxxxx
Etac Turner PRO
Produktmærkat:
Mærkatet viser varenummer og serienummer (stregkoder). EAN­koden indeholder:
(01) (EAN no.): xxxxxxxxxxxxxx (11) (Batch): ÅÅMMDD (21) (Serienummer): xxxxx
Symboler:
Symboler, som bruges i produktet, beskrives her nærmere:
Risikovurdering
Kort brugervejledning:
Turner PRO er et hjælpemiddel til anvendelse ved forflytning fra siddende til stående stilling, der gør det nemmere for hjælperen at assistere en bruger med at komme op at stå og med at forflytte vedkommende til en anden siddende stilling. Produktet kan anvendes af brugere, som er i stand til at gribe og trække deres egen kropsvægt op, men har brug for støtte/hjælp til at rejse sig op og flytte sig. Formålet er at forflytte en person til/fra seng, stol, køresto, toilet eller lignende. Turner PRO er fremstillet af letvægtsmaterialer og kan nemt flyttes til nye steder. Turner PRO må kun anvendes indendørs og på et plant underlag.
Kort brugervej­ledning
Hjælperens fodstøtte
Page 17
17
Etac Turner PRO / www.etac.com
Materiale: Pulverlakeret aluminium, plast,
stål.
Forventet levetid: Turner PRO har en forventet
levetid på fem år eller 15.000 drejecyklusser
Sikker arbejdsbelastning
200 kg (441 lbs)
Enhedens vægt:
8kg
Mål:
Højde (A): 0,8-1,2 m Højde (B): 0,3-0,55 m Dybde (C): 0,46 m Bredde (D): 0,45 m Fodplade (Ø): 0,40 m
Tekniske data
Leverede dele
Montering af benstøtte
Montering af stang på bundplade
Montering af håndtag
1x
1x
1x
1x
1x
1x
3x
1x
Sørg for, at alle tre bolte er korrekt fastgjort. Løse bolte kan gøre stangen ustabil, så Turner PRO ikke længere er sikker at bruge.
CLICK!
A max
A min
B max
B min
C
D
Ø
Håndtaget er trinløst justerbart fra 0,80 til 1,2 meter. Følg disse tre trin, når håndtaget monteres:
1
2
Knæpuderne er individuelt justerbare. Benstøtten er trinløst justerbar fra 0,30 til 0,55 meter. Følg disse tre trin, når benstøtten monteres:
Læg stangen ned på en jævn overflade. Isæt benstøtten med knæpuderne peg­ende opad. Sørg for, at begge låsegreb er på samme side.
Spænd låsegrebet ved at dreje grebet med uret.
Anbring bundpladen på en jævn overflade. Isæt stangen med knæpuderne pegende væk fra hjulene.
Isæt alle tre skruer i hullerne i bundpladen. Brug unbrakonøglen til at skrue boltene i. Stram boltene godt.
1 2
CLICK!
Anbring håndta­get med låsestif­ten pegende mod hjulene.
Pres låsestiften ind, og før stangen ind i den monterede stang.
Den er korrekt monteret, når der lyder et klik. Drej låsegrebet, og spænd det.
1 2 3
1x
1x
1x
1x
3x
1x
1x
1x
3x
1x
1x
1x
Udvendig stang
Indvendig stang med håndtag
Unbrakonøgle
Låsegreb
Skruer
Brugervejledning
Benstøtte
Bundplade
1x
1x
3x
1x
ENSVNODAFIDENLFRITES
Page 18
18
Etac Turner PRO / www.etac.com
Justering af benstøttens højde
30
35
45
50
40
55
Vær opmærksom på håndtaget, når højden justeres. Håndtaget kan glide ned og ramme operatøren i hovedet eller på overkroppen.
Undlad at bruge håndtaget, når det befinder sig i en position over låsestiftens position. Det gør stangen ustabil, så Turner PRO ikke længere er sikker at bruge.
Sørg for, at låsegrebene er sikkert tilspændt. Løse låsegreb kan resultere i, at håndtag eller knæstøtte glider ned, så Turner PRO ikke længere er sikker at bruge
Tjekliste efter samling
Når du har samlet Turner PRO, må du ikke begynde at anvende den, før du har afsluttet kontrollen i henhold til tjeklisten.
Brug denne tjekliste til at bekræfte, at Turner PRO er korrekt samlet og kan betjenes korrekt og sikkert, før den tages i brug. Se samlingsoplysningerne på foregående side for at få flere oplysninger. forrige side. mer information.
Placering af Turner PRO
3
2
1
4
Placer det nye sæde (stol, kørestol, toilet eller seng) i en 90 graders vinkel i forhold til det eksisterende sæde
Før Turner PRO ind under brugerens fødder
Juster højden på benstøtten, så den er placeret to fingerbredder under brugerens knæskal
Juster højden på håndtaget til en position, der er behagelig for både bruger og hjælper.
Drej låsegrebet mod uret, og juster håndtagets højde.
Skub låsestiften ind, hvis håndtaget er i øverste position.
Når den korrekte håndtagshøjde er opnået, drejes låseg­rebet med uret for at låse positionen.
1 2 3
30
35
45
50
40
55
35
45
50
40
55
1 2 3
Drej låsegrebet med uret, og juster knæstøttens højde.
Når den korrekte knæstøttehøjde er opnået, drejes låsegrebet med uret for at låse positionen.
Knæstøttehøjden kan aflæses på højdemærkat på stangen. Tallet over benstøttebeslaget refererer til den korrekte højde.
 Sørg for, at benstøtten er monteret korrekt.  Sørg for, at alle tre bolte mellem den udvendige stang og
bundpladen er monteret korrekt og spændt godt til.
 Sørg for, at håndtaget (den indvendige stang) er monteret
korrekt.
 Sørg for, at Turner PRO roterer frit..
Justering af håndtagets højde
Page 19
19
Etac Turner PRO / www.etac.com
Transport og opbevaring
Turner PRO kan opbevares og transporteres ved temperaturer mellem -25 og 70 °C og ved en relativ luftfugtighed på mellem 15 og 93 %.
Turner PRO må ikke anvendes til transport af mennesker eller ting.
Rengøring og desinfektion
Rengør personløfteren regelmæssigt. Rengør overfladerne med en fugtig klud med et pH-neutralt rengøringsmiddel. Brug ikke opløsningsmidler eller stærke væsker, da det kan ødelægge overfladerne på Turner PRO. Til desinficering, når det er nødven­digt: Brug isopropylalkohol eller lignende midler. Undgå slibende rengøringsprodukter. Fjern hår og luv fra hjulene, og tjek, at hjulene roterer frit.
Kontrollér, at du ikke beskadiger eller fjerner mærkater under rengøringen
Fornyelse
Følg proceduren for rengøring og samling. Separat fornyelsesdo­kument er tilgængeligt på Etac.com
Reservedele
Reservedelsliste er tilgængelig på Etac.com.
Genbrug
Turner PRO kan bortskaffes som metalaffald. Genbrugsinstruktioner er tilgængelige på Etac.com.
Forflytning af brugeren
3
21
4
Grib fat i håndtaget med begge hænder, og sæt en fod på fodstøtten. Brugeren griber fat i håndtaget, om muligt med begge hænder.
Derefter opfordrer du brugeren til at rejse sig, samtidig med at du afbalancerer brugerens vægt ved hjælp af en fod og dine hænder (brug din kropsvægt ved at læne dig bagover).
Drej Turner PRO, så brugeren forflyttes og står foran det nye sæde
Træd på fodstøtten, læn din vægt på den, og bed brugeren om at sætte sig ned. Oprethold øjenkontakt med brugeren under hele forflytningsprocessen.
Hjælperen skal være i stand til at håndtere brugerens vægt.
Bruger/hjælper
Sørg for, at brugerens vægt befinder sig inden for bundpladen.
ENSVNODAFIDENLFRITES
Page 20
20
Etac Turner PRO / www.etac.com
Vain tekninen henkilökunta saa tehdä korjaustöitä.
Muutokset ja muiden valmistajien osien käyttäminen:
Suosittelemme ainoastaan Etac-komponenttien ja -varaosien käyttämistä. Vaatimustenmukaisuusvakuutus ei ole voimassa eikä Etac vastaa takuusta, jos tuotteeseen tehdään muutoksia. Etac ei vastaa vioista ja tapaturmista, joita voi ilmetä käytettäessä muid­en valmistajien komponentteja.
Arvioi riski ja tee muistiinpanoja.
Avustajana vastaat käyttäjän turvallisuudesta!
Tärkeää
Dämä käyttöohje sisältää Turner PRO -laitteen ja lisävarusteiden käyttöön liittyviä tärkeitä turvallisuusohjeita ja tietoja. Käyttöohjeessa käyttäjällä tarkoitetaan siirrettävää henkilöä. Avustaja on Turner PRO -laitetta käyttävä henkilö.
Tämä merkki tarkoittaa tärkeitä turvallisuu­teen liittyviä tietoja. Noudata näitä ohjeita huolellisesti.
Lataa dokumentaatiomme uusin versio osoitteesta www. etac.com
Käyttöehdot:
Henkilön siirtämiseen voi liittyä riski. Ainoastaan koulutettu hen­kilökunta saa käyttää tässä käyttöohjeessa kuvattuja laitteita.
Takuu:
Kahden vuoden takuu, joka korvaa työstä ja materiaaleista johtuvat viat tuotteissamme. Tarkista takuuehdot
osoitteesta www.etac.com
Vaatimustenmukaisuusvakuutus
Tässä käyttöohjeessa kuvatussa Turner PRO
-laitteessa on Euroopan neuvoston luokan 1 lääkinnällisiä laitteita koskevan direktiivin 93/42/ ETY mukainen CE-merkintä, ja laite on testattu standardin SS-EN12182:2012 mukaisesti
Mærkater og symboler
Turner PRO - käyttötarkoitus
Yleinen
Lue käyttöohje ennen käyttöä! On tärkeää ymmärtää käyttöohjeen sisältö kokonaisuudessaan, ennen kuin yrittää käyttää laitetta.
CE-merkintä
Katso käyttöohje
70
10
Korkein s allittu lämpötila pesun aikana
200 441
Käyttäjän enimmäispaino (SWL)
Pienin sallittu pH pesun aikana
Turner PRO
Sisempi pylväs kahvoineen
Kääntönuppi
Jalkatuki
Pultit
Kuljetuspyörät
Päälevy
Tuotteen tarra
Korkeustarra
Ulompi pylväs
Sokka
Art.no. 16090106
xxxxx
Serial no.
(11)YYMMDD
(01)07071865105783(21)xxxxx
Etac Turner PRO
Tuotteen tarra::
Tarra sisältää tuote- ja sarjanu­meron (viivakoodit). EAN-koodin sisältö
(01) (EAN nro.): xxxxxxxxxxxxxx (11) (Erä): VVKKPP (21) (Numero di serie): xxxxx
Symbolit:
Tuotteessa käytettävät symbolit tarkemmin selitettyinä:
Riskien arviointi
Lyhyt käyttöohje:
Turner Pro on istuma-asennosta seisomaan nousemiseen ja siirtämi­seen tarkoitettu apuväline, jonka avulla hoitaja voi helpommin auttaa käyttäjän seisomaan ja siirtää tämän erilaiseen istuma-asentoon. Tuote on tarkoitettu käyttäjille, jotka saavat otteen kahvasta ja pystyvät vetämään kehonsa painon ylös, mutta tarvitsevat kuitenkin tukea/apua seisomaan nousuun ja siirtymiseen. Laite on tarkoitettu henkilön siirtämiseen vuoteesta/vuoteeseen, tuolista/tuoliin, pyörät­uolista/pyörätuoliin tai WC:stä/WC:hen. Turner PRO on valmistettu kevyistä materiaaleista, joten se on helppo siirtää uusiin paikkoihin. Sitä saa käyttää vain sisätiloissa, tasaisilla pinnoilla.
Lyhyt käyttöohje
Avustajan jalkalauta
Page 21
21
Etac Turner PRO / www.etac.com
Materiaali: Jauhemaalattu alumiini, muo
vi, teräs.
Arvioitu käyttöikä: Turner PRO -laitteen arvioitu
käyttöikä on 5 vuotta tai 15 000 kääntökertaa
Suurin turvallinen kuorma (SWL, Safe Working Load):
200 kg (441 lbs)
Laitteen paino:
8kg Mitat: Korkeus (A): 0,8 - 1,2 m Korkeus (B): 0,3 - 0,55 m Syvyys (C): 0,46 m Leveys (D): 0,45 m Jalkalevy (Ø): 0,40 m
Tekniset tiedot
Toimitetut osat
Jalkatuen kiinnitys
Pylvään kiinnittäminen päälevyyn
Kahvan kiinnitys
1x
1x
1x
1x
1x
1x
3x
1x
Varmista, että kaikki kolme pulttia on kiinnitetty hyvin. Löysät pultit voivat tehdä pylväästä huojuvan ja Turner PRO -laitteesta vaarallisen käytössä.
CLICK!
A max
A min
B max
B min
C
D
Ø
Kahva on säädettävissä portaattomasti 0,8 - 1,2 metrin alueella. Noudata näitä kolmea ohjetta kahvan asennuksessa:
1
2
Polvipehmusteet ovat säädettävissä yksilöllisesti. Jalkatuet ovat säädet­tävissä portaattomasti 0,3 - 0,55 metrin alueella. Noudata jalkatuen asennuksessa näitä kolmea ohjetta:
Laske pylväs alas tasaiselle pinnalle. Aseta jalkatuki siten, että polvipe­hmusteet ovat ylöspäin. Varmista, että molemmat nupit ovat samalla puolella.
Kiristä nuppi kääntämällä myötäpäivään.
Aseta pohjalevy tasaiselle pinnalle. Aseta pylväs siten, että polvipehmusteet osoit­tavat poispäin pyöristä.
Aseta kaikki kolme ruuvia pohjalevyssä oleviin reikiin. Kierrä pultit kiinni kuusiokoloavai­mella. Kiristä pultit tukevasti.
1 2
CLICK!
Aseta kahva siten, että sokka osoittaa pyöriin päin.
Paina sokka sisään ja aseta pylväs kiinnitetyn pylvään sisään.
Kiinnitys on tehty oikein, kun kuuluu napsahdus. Käännä nuppia ja kiristä se.
1 2 3
1x
1x
1x
1x
3x
1x
1x
1x
3x
1x
1x
1x
Ulompi pylväs
Sisempi pylväs kahvoineen
Kuusiokoloavain
Kääntönuppi
Ruuvit
Käyttöohje
Jalkatuki
Päälevy
1x
1x
3x
1x
ENSVNODAFIDENLFRITES
Page 22
22
Etac Turner PRO / www.etac.com
Jalkatuen korkeuden säätäminen
30
35
45
50
40
55
Varo kahvaa korkeutta säätäessäsi. Kahva voi liukua alas ja osua käyttäjän päähän tai ylävartaloon.
Älä käytä kahvaa sokan asennon yläpuolella. Silloin pylväästä voi tulla huojuva ja Turnerista vaarallinen käytössä.
Varmista, että nupit on kiristetty kunnolla. Jos nupit jäävät löysälle, kahva tai polvituki voi liukua alas ja tehdä Turnerista vaarallisen käytössä.
Kokoamisen jälkeinen tarkistuslista
Älä aloita Turner PRO -laitteen käyttöä ennen kuin kokoamisen jälkeen käytettävän tarkis­tuslistan mukainen tarkastus on tehty.
Varmista ennen käyttöä tämän tarkistuslistan avulla, että Turner PRO on asennettu oikein ja toimii asianmukaisesti ja turvallisesti. Katso tarkempia tietoja edellisen sivun asennusohjeesta.
Turner PRO -laitteen asettaminen
3
2
1
4
Aseta uusi istuin (tuoli, pyörät­uoli, WC tai vuode) samaan asentoon nykyisen istuimen suhteen.suhteen.
Työnnä Turner Pro käyttäjän jalkojen alle.
Säädä jalkatuen korkeus siten, että se on kahden sormen verran käyttäjän polvilumpion alapuolella.ion alapuolella.
Säädä kahvan korkeus kohtaan, joka on mukava sekä käyttäjälle että avustajalle.
Käännä nuppia vas­tapäivään ja säädä kahvan korkeus.
Työnnä sokka sisään, jos kahva on yläasennossa.
Kun kahva on sopivalla korkeudella, lukitse se siihen kääntämällä nuppia myötäpäivään.
1 2 3
30
35
45
50
40
55
35
45
50
40
55
1 2 3
Käännä nuppia vastapäivään ja säädä polvituen korkeus.
Kun polvituki on sopivalla korkeudella, lukitse se siihen kääntämällä nuppia myötäpäivään.äivään.
Polvituen korkeuden voi tarkistaa pylvään asteiko­sta. Jalkatuen kiinnikkeen yläpuolella näkyvä numero kertoo oikean korkeuden. oikean korkeuden.
 Varmista, että jalkatuki on kiinnitetty oikein..  Varmista, että kaikki ulomman pylvään ja päälevyn välillä ole-
vat kolme pulttia on kiinnitetty oikein ja kiristetty kunnolla.  Varmista, että kahva (sisempi pylväs) on kiinnitetty oikein.  Varmista, että Turner pääsee pyörimään vapaasti.
Kahvan korkeuden säätäminen
Page 23
23
Etac Turner PRO / www.etac.com
Kuljetus ja säilytys
Turner PRO -laitetta voi säilyttää ja kuljettaa -25 - 70 °C:n lämpö­tiloissa, suhteellisen kosteuden ollessa 15 - 93 %.
Älä käytä Turner Pro -laitetta ihmisten tai tavaroiden kuljettamiseen.
Puhdistus ja desinfiointi
Puhdista säännöllisesti. Puhdista pinnat kostealla liinalla käyttäen asianmukaista, pH-arvoltaan neutraalia puhdistusainetta. Älä käytä liuottimia tai vahvoja nesteitä, sillä tämä voi vahingoittaa Turnerin pintoja. Käytä tarvittaessa desinfiointiin isopropyylialkoholia tai vastaavaa ainetta. Vältä hankaavia puhdistustuotteita. Poista hiukset ja lika pyöristä ja varmista, että pyörät rullaavat vapaasti.
Varmista, ettet vaurioita tai irrota tarroja puhdistuksen yhteydessä
Kunnostus
Noudata puhdistus- ja asennusohjeita. Erillinen kunnostusdoku­mentti on saatavana osoitteessa Etac.com.
Varaosat
Varaosaluettelo on saatavana osoitteessa Etac.com.
Kierrätys
Turner PRO voidaan hävittää metallijätteenä. Kierrätysohjeet ovat saatavana osoitteessa Etac.com
Käyttäjän siirtäminen
3
21
4
Tartu kahvaan molemmin käsin ja aseta toinen jalka jalkatuen päälle. Käyttäjä tarttuu kahvaan mieluiten molemmin käsin.
Kannusta käyttäjää nousemaan seisomaan ja toimi samaan aikaan vastapainona käyttäjän painolle jalan ja käsien avulla (käytä kehosi painoa nojaamalla taaksepäin).
Käännä Turner PRO siten, että käyttäjä pääsee uuden istuimen etupuolelle.
Astu jalkatuen päälle, tue pain­oasi ja pyydä käyttäjää istuu­tumaan. Säilytä katsekontakti käyttäjään koko siirtoprosessin ajan.
Avustajan on pystyttävä käsittelemään käyttä­jän painoa.
Käyttäjä/avustaja
Varmista, että käyttäjän paino asettuu pohja­levyn sisälle.
ENSVNODAFIDENLFRITES
Page 24
24
Etac Turner PRO / www.etac.com
Nur technischem Personal ist die Durchführung von Reparaturen gestattet.
Modifikationen und Verwendung von Komponenten anderer Hersteller:
Wir empfehlen die ausschließliche Verwendung von Etac-Kom­ponenten und -Ersatzteilen. Wenn am Produkt Modifikationen vorgenommen werden, erlischt die Konformitätserklärung und die von Etac auf das Produkt gegebene Garantie. Für Probleme oder Unfälle, die bei der Verwendung von Komponenten anderer Hersteller auftreten, haftet Etac nicht.
Bewerten Sie die Risiken und machen Sie entsprechende Notizen.
Als Helfer sind Sie für die Sicherheit des Benutzers verantwortlich!
Wichtige Hinweise
Diese Gebrauchsanweisung enthält wichtige Hinweise und Informationen für den sicheren Gebrauch des Turner PRO und des Zubehörs. In dieser Bedienungsanleitung bezeichnet „Benutzer“ diejenige Person, die transferiert wird. Der „Helfer“ ist diejenige Person, die den Turner PRO bedient.
Dieses Symbol weist auf wichtige Sicherheitshinweise hin. Befolgen Sie diese Anweisungen bitte genau.
Besuchen Sie uns auf www.etac.de und laden Sie sich die neueste Version unserer Dokumentation herunter.
Voraussetzungen für die Nutzung:
Ein Patiententransfer stellt immer ein gewisses Risiko dar. Das in dieser Gebrauchsanweisung beschriebene Gerät darf daher nur
von entsprechend geschultem Personal verwendet werden.
Garantie:
Für unsere Produkte gilt eine zweijährige Garantie für Material­und Fertigungsfehler. Die Allgemeinen Geschäftsbedingungen
finden Sie unter www.etac.com
CE-Konformitätserklärung
Der in dieser Gebrauchsanweisung beschrie­bene Turner PRO ist CE-gekennzeichnet gemäß EU-Ratsrichtlinie 93/42/EWG über Medizinprodukte, Klasse 1, und ist entsprechend der Norm SS-EN12182:2012 geprüft.
Beschriftungen und Symbole
Turner PRO – Verwendungszweck
Allgemeines
Lesen Sie vor dem Gebrauch die Gebrauchsanweisung! Es ist sehr wichtig, dass Sie vor Inbetriebnahme des Geräts mit dem Inhalt der Gebrauchsanweisung genau vertraut sind.
CE-konform
Lesen Sie die Gebrauchsanweisung
70
10
Max. Reinigungstemperatur
200 441
Max. Benutzergewicht (Tragfähigkeit)
ph-Wert bei der Reinigung
Turner PRO
Innerer Schaft mit Griff
Drehknopf
Beinauflage
Schrauben
Transportrollen
Grundplatte
Produktetikett
Höhenetikett
Äußerer Schaft
Verriegelungsstift
Kurzanleitung
Art.no. 16090106
xxxxx
Serial no.
(11)YYMMDD
(01)07071865105783(21)xxxxx
Etac Turner PRO
Produktetikett:
Das Etikett gibt Auskunft über die Artikel- und Seriennummer (Barcodes). Der EAN-Code besteht aus:
(01) (EAN nummer.): xxxxxxxx (11) (Charge): JJMMTT (21) (Seriennummer): xxxxx
Symbole:
Die auf dem Produkt verwendeten Symbole haben folgende Bedeutung:
Fußablage
Risikobewertung
Kurzanleitung:
Der Turner Pro ist eine Aufsteh- und Umsetzhilfe, die es der Pflegekraft erleichtert, dem Patienten beim Aufstehen und Umsetzen zu helfen. Der Turner Pro ist für Patienten geeignet, die aus eigener Kraft in der Lage sind, zu greifen, sich festzuhalten und sich in eine aufrechte Position zu ziehen, jedoch beim Aufstehen und Umsetzen auf Hilfe angewiesen sind. Das Gerät dient dem Umsetzen einer Person in/aus ein/em Bett bzw. in/ aus einen/m Stuhl, Rollstuhl oder Toilettensitz. Der Turner PRO besteht aus leichtgewichtigen Materialien und kann problemlos umherbewegt werden. Der Turner PRO darf nur in Innenräumen und auf ebenen Flächen verwendet werden.
Page 25
25
Etac Turner PRO / www.etac.com
Werkstoffe: Pulverbeschichtetes Alumini-
um, Kunststoff, Stahl.
Erwartete Lebensdauer: Der Turner PRO hat eine
voraussichtliche Lebensdauer von 15 000 Drehzyklen bzw. 5 Jahren.
Sichere Traglast (SWL, Safe Working Load):
200 kg (441 lbs)
Gewicht des Geräts:
8kg
Abmessungen:
Höhe (A): 0,8 bis 1,2 m Höhe (B): 0,3 bis 0,55 m Tiefe (C): 0,46 m Breite (D): 0,45 m Fußplatte (Ø): 0,40 m
Technische Daten
Mitgelieferte Teile
Die Montage der Beinlauflage
Montage des Schaftes an der Grundplatte
Die Montage des Griffs
1x
1x
1x
1x
1x
1x
3x
1x
Stellen Sie sicher, dass alle drei Schrauben fest sitzen. Lose Schrauben können zu einer Instabilität des Schaftes führen, sodass die Verwendung des Turner PRO nicht sicher wäre.
CLICK!
A max
A min
B max
B min
C
D
Ø
Der Griff ist in einem Bereich von 0,8 bis 1,2 Metern stufenlos anpassbar. Bei der Montage des Griffs sind die folgenden drei Schritte zu befolgen:
1
2
Die Kniekissen sind individuell anpassbar. Die Beinauflage ist in einem Bereich von 0,3 bis 0,55 Metern stufenlos anpassbar. Bei der Montage der Beinauflage sind die folgenden zwei Schritte zu befolgen:
Legen Sie den Schaft auf einer ebenen Fläche ab. Führen Sie die Beinauflage darüber, wobei die Kniekissen nach oben zeigen müssen. Stellen Sie sicher, dass sich beide Knöpfe auf derselben Seite befinden.
Ziehen Sie den Knopf fest, indem Sie ihn im Uhrzeigersinn drehen.
Legen Sie die Grundplatte auf einer ebenen Fläche ab. Führen Sie den Schaft ein, wobei die Kniekissen in die den Rädern entgegengesetzte Richtung zeigen müssen.
Führen Sie alle drei Schrauben in ihre Öffnungen in der Grundplatte ein. Schrauben Sie diese mit einem Inbusschlüssel ein. Ziehen Sie die Schrauben fest an.
1 2
CLICK!
Platzieren Sie den Griff so, dass der Verriegelungsstift in Richtung der Räder zeigt.
Drücken Sie auf den Verriegelungsstift und schieben Sie den oberen Schaft in den bereits zusammengesetz­ten unteren Schaft.
Der Handgriff sitzt korrekt, sobald ein Klickgeräusch zu hören ist. Drehen Sie am Knopf und ziehen Sie ihn fest
1 2 3
1x
1x
1x
1x
3x
1x
1x
1x
3x
1x
1x
1x
Äußerer Schaft
Innerer Schaft mit Griff
Inbusschlüssel
Drehknopf
Schrauben
Bedienungsanleitung
Beinauflage
Grundplatte
1x
1x
3x
1x
ENSVNODAFIDENLFRITES
Page 26
26
Etac Turner PRO / www.etac.com
Anpassen der Griffhöhe
Das Anpassen der Beinlauflage
35
45
50
40
55
Achten Sie bei der Höhenverstellung auf den Griff. Er kann herunterrutschen und die Bedienperson am Kopf oder Oberkörper treffen.
Verwenden Sie den Griff nicht, wenn er sich in einer Position oberhalb der Stiftverriegelungsposition befindet. Dies führt zu einer Instabilität des Schaftes, sodass die Verwendung des Turner PRO nicht sicher wäre.
Stellen Sie sicher, dass die Knöpfe richtig fest­gezogen sind. Wenn ein Knopf nur lose ange­zogen ist, kann der Griff oder die Beinstütze herunterrutschen, sodass der Turner Pro nicht gefahrlos benutzt werden kann.
Checkliste nach der Montage
Nehmen Sie den Turner PRO erst in Gebrauch, wenn Sie nach der Montage die folgende Checkliste durchgegangen sind.
Vergewissern Sie sich vor der Inbetriebnahme anhand dieser Checkliste, dass der Turner PRO ordnungsgemäß montiert ist und gefahrlos benutzt werden kann. Details zur korrekten Montage finden Sie auf der vorheri­gen Seite.
Die Positionierung des Turner PRO
3
2
1
4
Positionieren Sie die neue Sitzgelegenheit (Stuhl, Rollstuhl, Toilettensitz oder Bett) zum bisherigen Sitz.
Schieben Sie den Turner PRO unter die Füße des Benutzers.
Passen Sie die Höhe der Beinauflage so an, dass sich diese zwei Finger unterhalb der Kniescheibe des Benutzers befindet.
Stellen Sie den Griff auf eine für den Patienten und die Pflegekraft bequeme Höhe ein.
Drehen Sie den Knopf entgegen dem Uhrzeigersinn und stellen Sie die gewünschte Griffhöhe ein.
Drücken Sie auf den Sperrstift, wenn sich der Griff-Schaft noch darüber befindet.
Sobald die gewün­schte Griffhöhe erreicht ist, drehen Sie den Knopf im Uhrzeigersinn, um ihn in dieser Höhe zu arretieren.
1 2 3
30
35
45
50
40
55
45
50
40
55
1 2 3
Drehen Sie den Knopf entgegen dem Uhrzeigersinn und stellen Sie die gewünschte Höhe der Beinstütze ein.
Sobald die gewünschte Höhe der Beinstütze erreicht ist, drehen Sie den Knopf im Uhrzeigersinn, um sie in dieser Höhe zu arretieren.
Die Höhe der Beinstütze kann auf der Skala am Schaft abgelesen werden. Die Zahl oberhalb der Beinauflagenhalterung gibt die jeweilige Höhe an.
 Stellen Sie sicher, dass die Beinauflage korrekt montiert ist.rt ist.  Stellen Sie sicher, dass alle drei Schrauben zwischen dem
äußeren Schaft und der Grundplatte vorschriftsmäßig montiert und festgezogen sind.
 Stellen Sie sicher, dass der Griff (also der innere Schaft) korrekt
montiert ist.
 Vergewissern Sie sich, dass sich der Turner PRO ungehindert
drehen lässt.
Page 27
27
Etac Turner PRO / www.etac.com
Transport und Lagerung
Der Turner PRO kann bei Umgebungstemperaturen von -25 bis +70 °C und bei einer relativen Luftfeuchtigkeit von 15 bis 93 % gelagert und transportiert werden.
Verwenden Sie den Turner PRO nicht, um Personen oder Gegenstände zu befördern.
Reinigung und Desinfizierung
Reinigen Sie das Gerät regelmäßig. Säubern Sie die Oberflächen mit einem feuchten Tuch und mithilfe eines geeigneten pH-neu­tralen Reinigers. Verzichten Sie auf den Einsatz von Lösungsmitteln und scharfen Reinigungsmitteln, da diese die Oberfläche des Turners beschädigen können. Für die Desinfektion (sofern erforderlich): Benutzen Sie Isopropylalkohol. Verwenden Sie keine scheuernden Reinigungsmittel. Entfernen Sie Haare und Fusseln von den Rädern und überprüfen Sie die Räder auf reibungslosen Lauf.
Stellen Sie sicher, dass bei der Reinigung die Etiketten nicht beschädigt oder entfernt werden.
Instandsetzung
Befolgen Sie die Anweisungen zur Reinigung und Montage. Ein separates Instandsetzungsdokument ist auf Etac.com verfügbar.
Ersatzteile
Eine Ersatzteilliste ist auf Etac.com verfügbar.
Recycling
Der Turner PRO kann als Metallschrott entsorgt werden. Recyclinganweisungen sind auf Etac.com. verfügbar.
Der Patiententransfer
3
21
4
Fassen Sie den Griff mit beiden Händen und stellen Sie einen Fuß auf die Fußablage. Der Nutzer fasst den Griff, wenn möglich, mit beiden Händen.
Lassen Sie den Benutzer aufstehen und balancieren Sie das Gewicht des Benutzers gleichzeitig mit einem Fuß und den Händen aus (als Gegengewicht den eigenen Körper zurücklehnen).
Drehen Sie den Turner PRO so, dass der Benutzer vor seine neue Sitzgelegenheit transferi­ert wird.
Treten Sie auf die Fußstütze, nehmen Sie sicheren Stand ein und bitten Sie den Benutzer, sich zu setzen. Halten Sie während des gesamten Ablaufs stets Blickkontakt zum Benutzer.
Der Helfer muss das Gewicht des Benutzers bewältigen können.
Benutzer/Helfer
Stellen Sie sicher, dass sich das Gewicht des Benutzers innerhalb der Fläche der Grundplatte befindet.
ENSVNODAFIDENLFRITES
Page 28
28
Etac Turner PRO / www.etac.com
Alleen technisch personeel mag reparaties uitvoeren.
Aanpassingen en gebruik van onderdelen van andere fabrikanten: We raden u aan om uitsluitend Etac-onderdelen en reserve­onderdelen te gebruiken. Als er aanpassingen aan het product
worden uitgevoerd, vervalt de conformiteitsverklaring en kunnen er geen garantieclaims bij Etac worden ingediend. Etac is niet aansprakelijk voor fouten of ongevallen door het gebruik van onderdelen van andere fabrikanten.
Evalueer het risico en maak aantekeningen.
U bent als assistent verantwoordelijk voor de veiligheid van de gebruiker!
Belangrijk
In deze bedieningshandleiding staan belangrijke veiligheidsin­structies en informatie over het gebruik van de Turner PRO en de accessoires. In deze handleiding is de gebruiker de persoon die wordt verplaatst. De assistent is de persoon die de Turner PRO bedient.
Dit symbool geeft belangrijke informatie over de veiligheid aan. Volg deze instructies zorgvuldig.
Op www.etac.com kunt u de laatste versie van onze docu­mentatie downloaden.
Gebruiksvoorwaarden:
Het verplaatsen van een persoon kan risico’s met zich meebren­gen. Daarom mag alleen goed opgeleid personeel het hulpmiddel
uit deze bedieningshandleiding gebruiken.
Garantie:
Wij bieden een garantie van 2 jaar tegen Materiaal en constructie fouten van onze producten.
Ga naar www.etac.com voor de voorwaarden.
Conformiteitsverklaring De Turner PRO zoals beschreven in deze bedieningshandleiding is voorzien van een CE-markering in overeenstemming met EU-richtlijn 93/42/EEG betreffende medische hulpmiddelen, klasse 1, en is getest volgens de norm SS -EN12182:2012.
Labels en symbolen
Turner PRO - beoogd gebruik
Algemeen
Lees de bedieningshandleiding vóór gebruik! Het is belangrijk dat u de inhoud van de be­dieningshandleiding volledig begrijpt voordat u het hulpmiddel gebruikt
CE-markering
Zie de bedieningshandleiding
70
10
Max. temperatuur bij het wassen
200 441
Max. gewicht gebruiker (veilige belasting):
pH bij het wassen
Turner PRO
Draaiknop
Beensteun beensteun
Bouten
Transportwielen
Hoofdplaat
Productlabel
Hoogtelabel
Buitenste stang
Borgpen
Beknopte
bedieningshandleiding
Art.no. 16090106
Serial no.
(11)YYMMDD
Etac Turner PRO
Productlabel:
Het label bevat het artikel­nummer en het serienummer (streepjescodes) De EAN-code bevat:
(01) (EAN nr.): xxxxxxxxxxxxxx (11) (batch): JJMMDD (21) (serienummer): xxxxx
Symbolen:
Uitgebreide uitleg van de symbolen die op het product worden gebruikt:
Voetsteun voor assistent
Risicobeoordeling
Beknopte bedieningshandleiding:
Turner Pro is een sta-op-en transferhulp die het voor een verzorger makkelijker maakt om een gebruiker te helpen overeind te komen en hem/haar in een andere zitpositie te brengen. Het product is bedoeld voor personen die het hulpmiddel kunnen vastgrijpen en in staat zijn om hun eigen lichaamsgewicht te dragen, maar die wel ondersteuning/hulp nodig hebben om te gaan staan en te draaien. De voorziening is bedoeld voor de transfer van personen van/naar een bed, stoel, rolstoel of toilet. De Turner PRO is gemaakt van lichte materialen en kan eenvoudig naar nieuwe locaties worden verplaatst. De Turner PRO mag alleen binnen en op een vlakke ondergrond worden gebruikt.
Binnenste stang met handgreep
Page 29
29
Etac Turner PRO / www.etac.com
Materiaal: Gepoedercoat aluminium,
kunststof, staal.
Verwachte levensduur: De Turner PRO heeft een
verwachte levensduur van 5 jaar of 15.000 draaicycli.
Veilige werkbelasting (VWB - SWL, Safe Working Load):
200 kg (441 lbs)
Gewicht van eenheid:
8kg
Afmetingen:
Hoogte (A): 0,8-1,2 m Hoogte (B): 0,3-0,55 m Diepte (C): 0,46 m Breedte (D): 0,45 m Voetplaat (Ø): 0,40 m
Technische gegevens
Geleverde onderdelen
De beensteun monteren
De stang aan de hoofdplaat bevestigen
De handgreep bevestigen
1x
1x
1x
1x
1x
1x
3x
1x
Zorg ervoor dat de bouten alle drie goed zijn vastgedraaid. Losse bouten kunnen de stang onstabiel maken, waardoor het gebruik van de Turner PRO onveilig wordt.
CLICK!
A max
A min
B max
B min
C
D
Ø
De handgreep is traploos verstelbaar van 0,8 to 1,2 meter. Volg deze drie stappen om de handgreep te monteren:
1
2
De kniekussens zijn individueel verstelbaar. De beensteun is traploos ver­stelbaar van 0,3 to 0,55 meter. Volg deze drie stappen om de beensteun te monteren:
Leg de stang op een vlakke ondergrond. Bevestig de beensteun met de kniekus­sens naar boven. Zorg ervoor dat beide draaiknoppen zich aan dezelfde kant bevinden.
Draai de knop vast door met de klok mee te draaien.
Plaats de hoofdplaat op een vlakke ondergrond. Steek de stang in het gat met de kniekussens weg van de wielen gericht.
Steek alle drie de bouten in de gaten in de hoofdplaat. Schroef de bouten stevig vast met de inbussleutel.
1 2
CLICK!
Plaats de hand­greep zodanig dat de borgpen naar de wielen wijst.
Druk de borgpen in en schuif de stang van de handgreep in de bevestigde stang. .
Hij is correct gemonteerd als er een klik hoorbaar is. Draai de knop vast.
1 2 3
1x
1x
1x
1x
3x
1x
1x
1x
3x
1x
1x
1x
Buitenste stang
Binnenste stang met handgreep
Inbussleutel
Draaiknop
Schroeven
Bedieningshandleiding
Beensteun
Hoofdplaat
1x
1x
3x
1x
ENSVNODAFIDENLFRITES
Page 30
30
Etac Turner PRO / www.etac.com
De hoogte van de handgreep afstellen
De hoogte van de beensteun aanpassen
35
45
50
40
55
Pas op voor de handgreep tijdens het afstellen van de hoogte. De handgreep kan omlaag glijden en het hoofd of bovenlichaam van de bediener raken.
Stel de handgreep niet af op een stand boven de plaats van de borgpen. Zo wordt de stang namelijk onstabiel, waardoor het gebruik van de Turner onveilig wordt.
Zorg ervoor dat de knoppen goed zijn vastgedraaid. Door losse draaiknoppen kan de handgreep of de kniesteun omlaag glijden, wat het gebruik van de Turner onveilig maakt.
Controlelijst na montage
Voer na de montage altijd eerst een volledige controle aan de hand van de controlelijst uit, voordat u de Turner PRO gebruikt.
Gebruik deze controlelijst om te controleren of de Turner PRO goed is gemonteerd en veilig werkt voordat u hem gebruikt. Zie voor meer details de montage-instructies op de vorige pagina
Plaatsing van de Turner PRO
3
2
1
4
Plaats de nieuwe zitplaats (stoel, rolstoel, toilet of bed) haaks (90 graden) op de huidige zitplaats
Schuif de Turner PRO tot onder de voeten van de gebruiker.
Stel de hoogte van de beensteun zodanig in dat de beensteun zich twee vingers onder de knieschijf van de gebruiker bevindt
Stel de hoogte van de handgreep in op een positie die zowel voor de gebruiker als de assistent prettig is.
Draai de knop tegen de klok in en plaats de handgreep op de gewenste hoogte.
Druk de borgpen in wanneer de handgreep in de hoogste stand staat
Als u de handgreep op de juiste hoogte hebt geplaatst, draai de knop dan met de klok mee om de stand vast te zetten.
1 2 3
30
35
45
50
40
55
45
50
40
55
1 2 3
Draai de knop tegen de klok in en plaats de kniesteun op de gewenste hoogte.
Als u de kniesteun op de juiste hoogte hebt geplaatst, draai de knop dan met de klok mee om de stand vast te zetten.
De hoogte van de knies­teun kunt u aflezen van de schaalverdeling op de stang. Het nummer boven de kniesteunbeugel geeft de correcte hoogte aan.
 Zorg ervoor dat de beensteun correct is gemonteerd  Zorg ervoor dat alle drie de bouten tussen de buitenste
stang en de hoofdplaat correct zijn gemonteerd en goed zijn vastgedraaid.
 Zorg ervoor dat de handgreep (binnenste stang) correct is
gemonteerd.
 Zorg ervoor dat de Turner vrij kan draaien.
Page 31
31
Etac Turner PRO / www.etac.com
Transport en opslag
De Turner PRO kan worden opgeslagen en vervoerd bij tempera­turen tussen -25 en 70 °C en bij een relatieve vochtigheid tussen 15 en 93%.
Gebruik de Turner PRO niet voor het vervo­eren van personen of goederen.
Reiniging en desinfectie
Reinig het product regelmatig. Reinig oppervlakken met een vochtige doek en een geschikt pH-neutraal reinigingsmiddel. Gebruik geen oplosmiddelen of agressieve middelen omdat de oppervlakken van de Turner hierdoor beschadigd kunnen raken. Voor desinfectie wanneer nodig: gebruik isopropylalcohol of een vergelijkbaar middel. Gebruik geen agressieve reinigingsmiddelen. Verwijder haren en pluis uit de wielen en controleer of ze vrij kunnen draaien.
Zorg ervoor dat u tijdens het reinigen geen labels beschadigt of verwijdert.
Gebruiksklaar maken
Volg de reinigings- en montageprocedure. Op etac.com vindt u een speciaal document over het gebruiksklaar maken.
Reserveonderdelen
Op etac.com is een lijst met reserveonderdelen beschikbaar.
Recyclage
Turner PRO kan worden afgevoerd als metaalafval. Instructies voor recycling vindt u op etac.com.
De gebruiker verplaatsen
3
21
4
Grijp de handgreep met beide handen vast en plaats één voet op de voetsteun. De gebruiker pakt de handgreep vast, indien mogelijk met beide handen.
Moedig de gebruiker aan om op te staan terwijl u tegelijkertijd het gewicht van de gebruiker opvangt met behulp van uw voet en uw handen (gebruik uw lichaamsgewicht door achterover te leunen).
Draai de Turner PRO zodat de gebruiker wordt verplaatst naar de voorzijde van de nieuwe zitplaats.
Plaats uw voet op de voetsteun, zet u schrap en vraag de gebruiker om te gaan zitten. Zorg ervoor dat u gedurende het gehele transferproces oogcontact houdt met de gebruiker.
De assistent moet het gewicht van de gebruiker kunnen opvangen.
Gebruiker / assistent
Zorg ervoor dat het gewicht van de gebruiker op de hoofdplaat rust.
ENSVNODAFIDENLFRITES
Page 32
32
Etac Turner PRO / www.etac.com
Seul le personnel technique est autorisé à réaliser des opérations de réparation..
Modifications et utilisation de composants conçus par d’autres fabricants : Nous recommandons d’utiliser uniquement des composants et
des pièces de rechange Etac. La déclaration de conformité n’est pas valable et Etac ne prend pas en charge la garantie si des modifications sont apportées au produit. Etac ne peut être tenu responsable des pannes ou des accidents pouvant se produire lors de l’utilisation de composants d’autres fabricants.
Évaluez les risques et prenez des notes.
En tant qu’assistant, vous êtes responsable de la sécurité de l’utilisateur !
Important
Ce manuel d’utilisation contient des instructions de sécurité et des informations importantes relatives à l’utilisation du Turner PRO et des accessoires. Dans ce manuel, l’« utilisateur » désigne la personne transférée. L’« assistant » est la personne actionnant le Turner PRO
Ce symbole signale des informations impor­tantes liées à la sécurité. Veuillez les suivre attentivement.
Rendez-vous sur www.etac.com pour télécharger la dern­ière version de notre documentation.
Conditions d’utilisation :
Le transfert de personnes peut comporter des risques. Seul du personnel formé est autorisé à utiliser l’équipement présenté dans
ce manuel d’utilisation.
Garantie :
Garantie de 2 ans contre les vices de fabrication et les défauts matériels de nos produits. Pour connaître les conditions générales,
rendez-vous sur www.etac.com
Déclaration de conformité
Le Turner PRO décrit dans le présent manuel porte le marquage CE conformément à la directive 93/42/CEE du Conseil de l’Union européenne relative aux dispositifs médicaux de classe 1. L’ensemble a été testé et approuvé conformément à la norme BS EN 12182:2012.
Étiquettes et symboles
Turner PRO – Utilisation révue
Général
Lisez le manuel d’utilisation avant utilisation ! Il est important de comprendre parfaitement le contenu du manuel d’utilisation avant de tenter d’utiliser l’équipement.
Marquage CE
Consultez le manuel d’utilisation
70
10
Température maximale de nettoyage
200 441
Poids max. de l’utilisateur :
pH au nettoyage
Turner PRO
Barre intérieure avec
poignée
Bouton tournant
Support de jambes
Boulons
Roulettes
Plateau principal
Étiquette du
produit
Marquage de hauteur
Barre extérieure
Tige de blocage
Guide d’utilisation
rapide
Art.no. 16090106
xxxxx
Serial no.
(11)YYMMDD
(01)07071865105783(21)xxxxx
Etac Turner PRO
Étiquette du produit :
L’étiquette comporte le numéro de l’article et le numéro de série (code-barres). Le code EAN comporte ;
(01) (01) (no EAN) xxxxxxxxx (11) (Lot) : AAMMJJ (21) (Numéro de série) : xxxxx
Symboles :
Symboles utilisés sur le produit, expliqués en détail :
Repose-pieds pour l’assistant
Évaluation des risques
Guide d’utilisation rapide :
Le Turner PRO est un outil d’aide au transfert et à la verticalisation qui permet au personnel soignant d’aider un patient à se redresser et de le transférer d’une position assise à une autre. En outre, il est conçu pour les patients capables d’assurer une prise et de soulever leur propre poids, mais qui requièrent néanmoins une assistance/de l’aide pour se lever et se déplacer. L’outil est destiné au transfert de patients depuis/vers leur lit, une chaise, un fauteuil roulant ou les toilettes. Conçu à partir de matériaux légers, le Turner PRO peut facilement être déplacé. Le Turner PRO ne doit être utilisé qu’en intérieur sur des surfaces planes.
Page 33
33
Etac Turner PRO / www.etac.com
Matériaux : Aluminium avec revêtement
par poudre, plastique, acier
Durée de vie prévue : La durée de vie prévue du
Turner PRO est de 5 ans ou de 15 000 cycles de rotation
Charge maximale d’utilisation (CMU ­SWL, Safe Working Load) :
200 kg (441 lbs)
Poids de l’unité :
8kg
Dimensions :
Hauteur (A) : 0,8 – 1,2 m Hauteur (B) : 0,3 – 0,55 m Profondeur (C) : 0,46 m Largeur (D) : 0,45 m Repose-pieds (Ø) : 0,40 m
Données techniques
Éléments fournis
Montage du support de jambes
Assemblage de la barre sur le plateau principal
Montage de la poignée
1x
1x
1x
1x
1x
1x
3x
1x
Assurez-vous que les trois boulons sont correctement serrés. Des boulons mal serrés peuvent entraîner une fixation instable de la barre et rendre l’utilisation du Turner PRO dangereuse.
CLICK!
A max
A min
B max
B min
C
D
Ø
La poignée est réglable progressivement de 0,8 à 1,2 mètre. Suivez les trois étapes suivantes lorsque vous montez la poignée :
1
2
Les repose-genoux peuvent être réglés selon la taille de l’utilisateur. Le support de jambes peut être réglé progressivement de 0,3 à 0,55 mètre. Suivez les trois étapes ci-dessous lorsque vous montez le support de jambes :
Posez la barre sur une surface plane. Insérez le support de jambes de manière à ce que les cale-genoux soient position­nés face vers le haut. Veillez à ce que les deux boutons soient du même côté.
Serrez le bouton en le tournant dans le sens des aiguilles d’une montre.
Placez le plateau principal sur une surface plane. Insérez la barre de manière à ce que les cale-genoux soient orientés dans la direction opposée par rapport aux roulettes
Insérez les trois vis dans les trous du plateau principal. Utilisez la clé Allen pour serrer les boulons. Serrez les boulons fermement.
1
2
CLICK!
Placez la poignée de manière à ce que la tige de blocage soit positionnée en direction des roulettes.
Enfoncez la tige de blocage et glissez la barre à l’intérieur de la barre assemblée.
Il montaggio è avvenuto cor­rettamente quando si sente un “clic”. Ruotare e serrare la manopola.
1 2 3
1x
1x
1x
1x
3x
1x
1x
1x
3x
1x
1x
1x
Barre extérieure
Barre intérieure avec poignée
Clé Allen
Bouton tournant
Vis
Manuel d’utilisation
Support de jambes
Plateau principal
1x
1x
3x
1x
ENSVNODAFIDENLFRITES
Page 34
34
Etac Turner PRO / www.etac.com
Réglage de la hauteur de la poignée
Réglage de la hauteur du support de jambes
35
45
50
40
55
Faites preuve de vigilance lors du réglage de la hauteur de la poignée : celle-ci risque de glisser vers le bas et de cogner la tête ou toute autre partie supérieure du corps de la personne effectuant la manipulation.
N’utilisez en aucun cas la poignée si celle-ci se trouve surélevée par rapport à la tige de blocage. Une telle position conduirait à une fixation instable de la barre et rendrait l’utilisation du Turner PRO dangereuse
Veillez à ce que les boutons soient correctement serrés. Des boutons mal serrés peuvent entraîner un glissement de la poignée ou du cale-genoux et rendre l’utilisation du Turner PRO dangereuse.
Liste de vérification post-montage
Terminez le contrôle indiqué par la liste de vérification post-montage avant de commencer à utiliser le Turner PRO.
Utilisez cette liste de vérification pour vous assurer que le Turner PRO est installé comme il faut et peut fonctionner correctement et en toute sécurité avant toute utilisation. Consultez les données d’assemblage disponibles à la page précédente pour de plus amples informations.
Positionnement du Turner PRO
3
2
1
4
Commencez par aligner le sup­port de départ avec le nouveau support (chaise, fauteuil roulant, toilette ou lit).
Glissez le Turner PRO sous les pieds de l’utilisateur.
Réglez la hauteur du support de jambes de manière à ce qu’il soit positionné deux doigts sous la rotule de l’utilisateur.
Réglez la hauteur de la poignée jusqu’à ce que sa position soit confortable tant pour l’utilisa­teur que pour l’assistant.
Tournez le bouton dans le sens con­traire des aiguilles d’une montre et ajustez la hauteur de la poignée.
Enfoncez la tige de blocage si la poignée est en position haute.
Une fois que la poignée se trouve dans la position souhaitée, tournez le bouton dans le sens des aiguilles d’une montre pour verrouiller la position.
1 2 3
35
45
50
40
55
45
50
40
55
1
2 3
Tournez le bouton dans le sens con­traire des aiguilles d’une montre et réglez la hauteur des cale-genoux.
Une fois que les cale-genoux se trouvent à la hauteur souhaitée, tournez le bouton dans le sens des aiguilles d’une montre pour ver­rouiller la position.
Vous pouvez lire la haut­eur des cale-genoux sur le marquage de hauteur présent sur la barre. Le numéro se trouvant au-dessus du support de jambes indique la bonne hauteur.
 Veillez à ce que le support de jambes soit monté correctement.  Vérifiez que les trois boulons disposés entre la barre extérieure
et le plateau principal sont montés correctement et bien serrés.  Contrôlez que la poignée (de la barre intérieure) est montée
correctement.  Assurez-vous que le Turner PRO tourne librement.
Page 35
35
Etac Turner PRO / www.etac.com
Transport et stockage
El Turner PRO puede almacenarse y transportarse a temperaturas situadas entre –25 y 70 °C con una humedad relativa de entre el 15 y el 93 %.
N’utilisez jamais le Turner PRO pour le trans­port de personnes ou d’objets.
Nettoyage et désinfection
Nettoyez régulièrement. Nettoyez les surfaces avec un chiffon humide et un détergent approprié au pH neutre. N’utilisez pas de solvants ou de liquides forts, car ils pourraient endommager les surfaces du Turner PRO. Lorsqu’une désinfection est nécessaire, utilisez de l’alcool isopropylique ou un produit similaire. Évitez les produits de nettoyage abrasifs. Retirez les cheveux et les poils de tapis pouvant s’être coincés dans les roulettes et assurez-vous que celles-ci tournent librement.
Assurez-vous de ne pas endommager ou ôter les étiquettes lors du nettoyage.
Reconditionnement
Respectez les procédures de nettoyage et d’assemblage. Un document séparé relatif au reconditionnement est disponible sur Etac.com.
Pièces détachées
Une liste de pièces détachées est disponible sur Etac.com.
Recyclage
Le Turner PRO peut être mis au rebut selon les procédures applicables aux déchets métalliques. Les instructions de recyclage sont disponibles sur Etac.com.
Transfert de l’utilisateur
3
21
4
Serrez la poignée à deux mains et placez un pied sur le repose-pieds. L’utilisateur saisit la poignée, avec les deux mains si possible.
Incitez l’utilisateur à se lever tout en contrebalançant son poids à l’aide d’un pied et de vos deux mains (utilisez votre propre poids en vous penchant vers l’arrière).
Faites pivoter le Turner PRO afin de transférer le patient à l’avant du nouveau support.
Appuyez sur le repose-pieds tout en prenant fortement appui sur les pieds et demandez à l’utilisateur de s’asseoir. Maintenez le contact oculaire avec l’utilisateur pendant toute la durée du processus de transfert.
L’assistant doit être en mesure de supporter le poids de l’utilisateur.
Utilisateur/Assistant
Veillez à ce que le poids de l’utilisateur se situe au niveau du plateau principal
ENSVNODAFIDENLFRITES
Page 36
36
Etac Turner PRO / www.etac.com
Le operazioni di riparazione sono consentite esclusivamente al personale tecnico
Modifiche e utilizzo di componenti fabbricati da altri produttori: Si consiglia di utilizzare solamente componenti e pezzi di ricambio
Etac. Se vengono apportate modifiche al prodotto, la dichiarazi­one di conformità e la garanzia Etac perdono di validità. Etac non è responsabile di eventuali danni o incidenti che possano verificar­si quando si utilizzano componenti di altri produttori.
Valutare i rischi e prendere appunti.
L’assistente è responsabile della sicurezza dell’utente.
Important
Il presente manuale dell’utente contiene importanti istruzioni e informazioni di sicurezza relative all’utilizzo di Turner PRO e dei suoi accessori. Nel presente manuale, per ”utente” si intende la persona che viene trasferita. L’assistente è la persona che utilizza Turner PRO.
Questo simbolo indica un’informazione importante relativa alla sicurezza. Seguire attentamente queste istruzioni.
Visitare www.etac.com per scaricare la versione più re­cente della documentazione.
Condizioni di utilizzo:
Il trasferimento del paziente potrebbe presentare dei rischi. È consentito utilizzare l’attrezzatura descritta nel presente manuale dell’utente esclusivamente a personale in possesso dell’adeguata
formazione.
Garanzia:
Due anni di garanzia per difetti di fabbricazione e dei materiali dei nostri prodotti. Per termini e condizioni,
consultare il sito www.etac.com
Dichiarazione di conformità
Turner PRO, descritto nel presente manuale dell’utente, presenta il marchio CE in conformità alla Direttiva del Consiglio 93/42/CEE concernente i dispositivi medici, classe 1, ed è stato testato secondo lo standard SS-EN12182:2012.
Etichette e simboli
Turner PRO - uso previsto
Generale
Leggere il manuale dell’utente prima dell’uso. È importante comprendere pienamente il contenuto del manuale dell’utente prima di utilizzare l’attrezzatura.
Marchio CE
Fare riferimento al manuale dell’utente
70
10
Temperatura massima di lavaggio
200 441
Peso massimo utente (carico di sicurezza)
pH di lavaggio
Turner PRO
Palo interno con
impugnatura
Manopola
Supporto gambe
Bulloni
Ruote di trasporto
Piattaforma principale
Etichetta del
prodotto
Altezza dell’etichetta
Palo esterno
Perno di chiusura
Breve manuale
dell’utente
Art.no. 16090106
xxxxx
Serial no.
(11)YYMMDD
(01)07071865105783(21)xxxxx
Etac Turner PRO
Etichetta del prodotto:
L’etichetta contiene il numero dell’articolo e il numero di serie (codice a barre). Il codice EAN include;
(01) Numero EAN):xxxxxxxxx (11) (Lotto): AAMMGG (21) (Numero di serie): xxxxx
Simboli:
Simboli usati sul prodotto, descritti in maggiore dettaglio:
Poggiapiedi per l’assistente
Valutazione del rischio
Breve manuale dell’utente:
Turner Pro è un sostegno di sollevamento e trasferimento che agevola l’assistente nell’aiutare l’utente ad alzarsi e nel trasferirlo in un’altra posizione seduta. Va utilizzato da utenti che possono aggrapparsi e sostenere il peso del proprio corpo, ma che necessitano di assistenza/aiuto per alzarsi ed essere trasferiti. È destinato al trasferimento di un utente da/a letto, sedia, sedia a rotelle o sanitari. Turner PRO è composto da materiali leggeri e può essere facilmente trasferito in una nuova posizione. Turner PRO deve essere usato solamente in interni su superfici piane. .
Page 37
37
Etac Turner PRO / www.etac.com
Materiale: Alluminio, plastica, acciaio
verniciato a polveri
Durata prevista: Turner PRO ha una durata
prevista di 5 anni o 15.000 cicli di rotazione
Carico di lavoro sicuro (SWL, Safe Working Load):
200 kg (441 lbs)
Peso dell’unità:
8kg
Dimensioni:
Altezza (A): 0,8–1,2 m Altezza (B): 0,3–0,55 m Profondità (C): 0,46 m Ampiezza (D): 0,45 m Piastra di supporto per piedi (Ø): 0,40 m
Dati tecnici
Componenti in dotazione
Montaggio supporto gambe
Montare il palo sulla piastra principale
Montaggio dell’impugnatura
1x
1x
1x
1x
1x
1x
3x
1x
Accertarsi che tutti e tre i bulloni siano ben serrati. In caso contrario, il palo potrebbe essere instabile e l’uso di Turner PRO risulter­ebbe pericoloso.
CLICK!
A max
A min
B max
B min
C
D
Ø
L’impugnatura consente una regolazione continua da 0,8 a 1,2 metri. Seguire questi tre passaggi per il montaggio dell’impugnatura:
1
2
I cuscini per le ginocchia possono essere regolati singolarmente. Il supporto gambe consente una regolazione continua da 0,3 a 0,55 metri. Seguire questi tre passaggi per il montaggio del supporto gambe:
Appoggiare il palo su una superficie piana. Inserire il supporto gambe con le ginocchiere rivolte verso l’alto. Accertarsi che entrambe le manopole siano sullo stesso lato.
Serrare la manopola girandola in senso orario.
Posizionare la piastra di base su una superficie piana. Inserire il palo con le ginocchiere rivolte in direzione opposta alle ruote.
IInserire le tre viti nei fori presenti sulla piastra di base. Usare la chiave a brugola per avvitare i bulloni. Serrarli saldamente.
1 2
CLICK!
Posizionare l’im­pugnatura con il perno di chiusura rivolto verso le ruote.
Premere il perno di chiusura e far scor­rere il palo nel palo precedentemente montato.
Il montaggio è avvenuto correttamente quando si sente un “clic”. Ruotare e serrare la manopola
1 2 3
1x
1x
1x
1x
3x
1x
1x
1x
3x
1x
1x
1x
Palo esterno
Palo interno con impugnatura
Chiave a brugola
Manopola
Viti
Manuale dell’utente
Supporto gambe
Piastra principale
1x
1x
3x
1x
ENSVNODAFIDENLFRITES
Page 38
38
Etac Turner PRO / www.etac.com
Regolazione dell’altezza dell’impugnatura
Regolazione dell’altezza del supporto gambe
35
45
50
40
55
Quando si regola l’altezza, prestare attenzi­one all’impugnatura, in quanto può scivolare e colpire gli operatori sulla testa o sulla parte superiore del corpo.
Non usare l’impugnatura se è in posizione più elevata rispetto al perno di chiusura. Ciò potrebbe rendere il palo instabile e l’uso di Turner PRO risulterebbe pericoloso.
Accertarsi che i bulloni siano serrati in maniera sicura. In caso contrario, l’impugnatura o il supporto ginocchia potrebbero scivolare e l’uso di Turner PRO risulterebbe pericoloso.
Lista di controllo post-montaggio
Non iniziare a utilizzare Turner PRO prima di aver completato la verifica secondo la lista di controllo post-montaggio.
Prima dell’utilizzo, usare la presente lista di controllo per verificare che Turner PRO sia stato installato adeguatamente e accertarsi che funzioni in modo corretto e sicuro. Per maggiori dettagli, consultare le informazioni di montaggio nella pagina precedente.
Posizionamento di Turner PRO
3
2
1
4
Allineare la nuova seduta (sedia, sedia a rotelle, sanitari o letto) alla seduta esistente.
Far scivolare Turner PRO sotto ai piedi dell’utente.
Regolare l’altezza del supporto gambe in modo tale che sia collocato due dita sotto la ginocchiera.
Regolare l’altezza dell’im­pugnatura in una posizione comoda per utente e assistente.
Ruotare la manop­ola in senso orario e regolare l’altezza dell’impugnatura.
Premere il perno di chiusura verso l’interno se l’impugnatura è in posizione alta.
Quando si raggiunge l’altezza dell’im­pugnatura desiderata, ruotare la manopola in senso orario per bloccarla in posizione.
1 2 3
30
35
45
50
40
55
45
50
40
55
1 2 3
Ruotare la manop­ola in senso orario e regolare l’altezza del supporto ginocchia.
Quando si rag­giunge l’altezza del supporto desiderata, ruo­tare la manopola in senso orario per bloccarlo in posizione.
L’altezza del supporto ginocchia può essere verificata usando il metro presente sul palo. Il numero al di sopra del supporto gambe indica l’altezza corretta.
 Assicurarsi che il supporto gambe sia montato correttamente.  Assicurarsi che tutti e tre i bulloni tra il palo esterno e la piastra
principale siano montati e serrati correttamente.
 Assicurarsi che l’impugnatura (palo interno) sia montata
correttamente.
 Assicurarsi che Turner ruoti liberamente.
Page 39
39
Etac Turner PRO / www.etac.com
Transport and storage Trasporto e conservazione
Turner PRO può essere conservato e trasportato a temperature comprese tra -25 °C e 70 °C con umidità relativa compresa tra il 15% e il 93%.
Non utilizzare Turner Pro per il trasporto di persone o oggetti.
Cleaning and disinfection Pulizia e disinfezione
Effettuare la pulizia regolarmente. Pulire le superfici con un panno umido utilizzando un apposito detergente con pH neutro. Non utilizzare solventi o detergenti aggressivi, che potrebbero danneggiare le superfici di Turner. Per la disinfezione, quando necessario: usare alcool isopropilico o simili. Evitare l’impiego di prodotti di pulizia abrasivi. Rimuovere capelli e pelucchi dalle ruote e accertarsi che ruotino liberamente.
Accertarsi di non danneggiare o rimuovere le etichette durante la pulizia.
Rimessa in servizio
Seguire la procedura di pulizia e montaggio. Un documento separato sulla rimessa in servizio è disponibile su Etac.com.
Ricambi
Un elenco dei ricambi è disponibile su Etac.com.
Riciclaggio
Turner PRO può essere smaltito come rifiuto metallico. Le istruzi­oni per il riciclaggio sono disponibili su Etac.com
Trasferimento dell’utente
3
21
4
Afferrare l’impugnatura con entrambe le mani e posizionare un piede sul poggiapiedi. L’utente afferra l’impugnatura, se possibile con entrambe le mani.
Incoraggiare l’utente ad alzarsi e, allo stesso tempo, contro­bilanciarne il peso con i propri mani e piedi (usare il peso del proprio corpo inclinandosi all’indietro).
Girare Turner PRO in modo tale che l’utente venga trasferito davanti alla nuova seduta.
Mettere i piedi sul poggiapiedi, caricarvi il peso del proprio corpo e chiedere all’utente di sedersi. Mantenere il contatto visivo con l’utente per l’intero processo di trasporto.
L’assistente deve essere in grado di sostenere il peso dell’utente.
Utente/Assistente
Assicurarsi che il peso dell’utente rientri nella piastra di base.
ENSVNODAFIDENLFRITES
Page 40
40
Etac Turner PRO / www.etac.com
Solamente el personal técnico está autor­izado a realizar reparaciones.
Modificaciones y uso de piezas de otros fabricantes: Recomendamos usar exclusivamente componentes y recambios
de Etac. Si se modifica el producto, la declaración de conformidad deja de ser válida y Etac no se hace responsable de la garantía. Etac no se hace responsable de los errores o accidentes que puedan producirse al usar componentes de otros fabricantes.
Evalúe el riesgo y tome nota de él.
¡El asistente es responsable de la seguridad del usuario!
Importante
Este manual de usuario contiene instrucciones de seguridad importantes e información relacionada con el uso del Turner PRO y sus accesorios. En este manual, por «usuario» se entiende la persona que es trasladada. El «asistente» es la persona que maneja el Turner PRO
Este símbolo indica que se trata de infor­mación importante sobre seguridad. Siga atentamente estas instrucciones.
Visite www.etac.com para descargar la versión más re­ciente de nuestra documentación.
Condiciones de uso:
Trasladar a una persona puede suponer un elemento de riesgo. El equipo descrito en este manual solamente debe ser utilizado por
personal formado.
Garantía:
Nuestros productos tienen dos años de garantía contra defectos de fabricación y materiales. Consulte las condiciones en www. etac.com
Declaración de conformidad
El Turner PRO que se describe en este manual de usuario dispone de marcado CE de conformidad con lo expuesto en la Directiva 93/42/CEE del Consejo relativa a los productos sanitarios de clase 1 y se ha sometido a pruebas de acuerdo con la normativa SS -EN12182:2012.
Símbolos y etiquetas
Turner PRO: uso previsto
General
¡Lea el manual de usuario antes de su uso! Es importante entender completamente el contenido del manual de usuario antes de utilizar el equipo.
Con marcado CE
Consulte el manual de usuario
70
10
Temperatura máxima en el lavado
200 441
Peso máximo del usuario (SWL)
pH en el lavado
Turner PRO
Poste interior con asa
Soporte de la
extremidad
Pernos
Ruedas de transporte
Placa principal
Etiqueta del
producto
Etiqueta de altura
Poste exterior
Pasador de bloqueo
Guía de utilización
breve
Art.no. 16090106
xxxxx
Serial no.
(11)YYMMDD
(01)07071865105783(21)xxxxx
Etac Turner PRO
Etiqueta del producto:
La etiqueta contiene el número de referencia y el número de serie (códigos de barras) El código EAN contiene:
(01) (n.º EAN): xxxxxxxxxx (11) (Lote): AAMMDD (21) (Número de serie): xxxxx
Símbolos:
Explicación más detallada de los símbolos utilizados en el producto:
Reposapiés para el asistente
Evaluación de riesgos
Guía de utilización breve:
El Turner PRO es un soporte de transferencia y levantamiento de usuarios que permite al cuidador ponerlo de pie y cambiarlo a otra posición sentada. Este dispositivo está indicado para usuarios que pueden agarrarse y levantar todo el peso de su cuerpo, pero que requieren ayuda/ apoyo para mantenerse de pie y moverse. Está pensado para trasladar personas desde y hacia la cama, sillas, sillas de ruedas e inodoros. El Turner PRO está fabricado con materiales ligeros y puede desplazarse fácilmente a otras ubicaciones. El Turner PRO solo está indicado para su uso en interiores y sobre superficies planas.
Botón giratorio
Page 41
41
Etac Turner PRO / www.etac.com
Material: Aluminio recubierto de pintu
ra, plástico y acero.
Vida útil prevista El Turner PRO tiene una vida
útil prevista de 5 años u 15000 ciclos de giro
Carga de trabajo segura (SWL, Safe Working Load):
200 kg (441 lbs)
Peso de la unidad:
8kg
Dimensiones:
Altura (A): 0,8-1,2 m Altura (B): 0,3-0,55 m Profundidad (C): 0,46 m Anchura (D): 0,45 m Reposapiés (Ø): 0,40 m
Datos técnicos
Piezas suministradas
Montaje del soporte de la extremidad
Montaje del poste en la placa principal
Montaje del asa
1x
1x
1x
1x
1x
1x
3x
1x
Asegúrese de que los tres pernos estén cor­rectamente fijados. Si están flojos, el poste podría tambalearse y sería peligroso utilizar el Turner PRO.
CLICK!
A max
A min
B max
B min
C
D
Ø
El asa puede ajustarse de forma progresiva entre 0,8 y 1,2 metros. Siga estos tres pasos para montar el asa:
1
2
El cojín de rodilla puede ajustarse en función del usuario. El soporte de la extremidad puede ajustarse de forma progresiva entre 0,3 y 0,55 metros. Siga estos tres pasos para montar el soporte de la extremidad:
Ponga el poste en el suelo sobre una superficie plana. Inserte el soporte de la extremidad con las almohadillas para las rodillas mirando hacia arriba. Cerciórese de que los dos botones estén en el mismo lado.
Apriete el botón girán­dolo en el sentido de las agujas del reloj.
Coloque la placa de apoyo sobre una superficie plana. Inserte el poste con las almohadillas para las rodillas mirando hacia el lado contrario a las ruedas.
Inserte los tres tornillos en los orificios de la placa de apoyo. Utilice la llave Allen para apretar los pernos. Apriete bien los pernos.
1 2
CLICK!
Ponga el asa con el pasador de bloqueo mirando hacia las ruedas
Presione el pasador de bloqueo para que encaje y deslice el poste en el interior del poste ya montado.
Cuando se oiga un clic, estará montado correctamente. Gire y apriete el botón..
1 2 3
1x
1x
1x
1x
3x
1x
1x
1x
3x
1x
1x
1x
Poste exterior
Poste interior con asa
Llave Allen
Botón giratorio
Tornillos
Manual de usuario
Soporte de la extremidad
Placa principal
1x
1x
3x
1x
ENSVNODAFIDENLFRITES
Page 42
42
Etac Turner PRO / www.etac.com
Ajuste de la altura del asa
Ajuste de la altura de soporte de la extremidad
35
45
50
40
55
Tenga en cuenta el asa al ajustar la altura: puede deslizarse hacia abajo y golpear al operario en la cabeza o en la parte superior del cuerpo.
No utilice el asa en una posición superior a la del pasador de bloqueo, puesto que de lo contrario el poste se tambaleará y será peligroso utilizar el Turner.
Asegúrese de que los botones estén bien apretados. Si están sueltos, el asa o el soporte para las rodillas pueden deslizarse hacia abajo y será peligroso utilizar el Turner
Lista de comprobación después del montaje
No empiece a utilizar el Turner PRO sin haber repasado la lista de comprobación tras su montaje.
Utilice esta lista de comprobación para verificar que el Turner PRO está instalado y funciona de forma correcta y segura antes de su uso. Consulte la información de montaje de la página anterior para ver los detalles.
Colocación del Turner PRO
3
2
1
4
Coloque el nuevo asiento (silla, silla de ruedas, inodoro o cama) al lado del asiento existente.
Pase el Turner PRO por debajo de los pies del usuario.
Ajuste la altura del soporte de la extremidad de tal modo que quede dos dedos por debajo de la rótula del usuario.
Ajuste la altura del asa a una posición que resulte cómoda para el usuario y el asistente.
Gire el botón en el sentido contrario a las agujas del reloj y ajuste la altura del asa.
Empuje el pasador de bloqueo hacia dentro si el asa está en la posición superior.
Cuando se alcance la altura correcta del asa, gire el botón en el sentido de las agujas del reloj para bloquear la posición.
1 2 3
35
45
50
40
55
45
50
40
55
1 2 3
Gire el botón en el sentido contrario a las agujas del reloj y ajuste la altura del soporte para las rodillas.
Cuando se alcance la altura correcta del soporte para las rodillas, gire el botón en el sentido de las agujas del reloj para bloquear la posición.
La altura del soporte para las rodillas puede leerse en la escala del poste. El número que figura encima del soporte de la extremidad indica la altura correcta.
 Asegúrese de que el soporte de extremidad esté bien montado.  Compruebe que los tres pernos situados entre el poste exterior
y la placa principal estén montados correctamente y bien
apretados.  Asegúrese de que el asa (poste interior) esté bien montada.  Compruebe que el Turner gire sin problemas.
Page 43
43
Etac Turner PRO / www.etac.com
Transporte y almacenamiento
El Turner PRO puede almacenarse y transportarse a temperaturas situadas entre –25 y 70 °C con una humedad relativa de entre el 15 y el 93 %.
No utilice el Turner PRO para transportar personas ni objetos.
Limpieza y desinfección
Limpie el Turner PRO con regularidad. Limpie las superficies con un paño húmedo utilizando un detergente con pH neutro adecuado. No utilice disolventes ni líquidos fuertes, pues podría dañar las superficies del Turner. Cuando sea necesario desinfectar, utilice alcohol isopropílico o similar. Evite utilizar productos de limpieza abrasivos. Retire las posibles pelusas y pelos de las ruedas y compruebe que giren sin problemas.
Asegúrese de que las etiquetas no se hayan dañado ni eliminado con la limpieza.
Ajustes
Siga el procedimiento de limpieza y montaje. La documentación específica de los ajustes está disponible en Etac.com.
Piezas de recambio
Hay una lista de piezas de recambio disponible en Etac.com.
Reciclaje
El Turner PRO puede desecharse como residuo metálico. Las instrucciones para el reciclaje se proporcionan en Etac.com.
Traslado del usuario
3
21
4
Agarre el asa con ambas manos y coloque un pie en el reposapiés. El usuario agarra el asa, si es posible, con las dos manos.
Ayude al usuario a ponerse de pie y, al mismo tiempo, equilibre el peso del usuario con un pie y las manos (utilice su peso corporal inclinándose hacia atrás).
Gire el Turner PRO para que el usuario se transfiera a la parte delantera del nuevo asiento.
Pise el reposapiés, apóyese con su peso y pida al usuario que se siente. Mantenga el contacto visual con el usuario durante todo el proceso de traslado.
El asistente debe poder soportar el peso del usuario.
Usuario/asistente
Asegúrese de que el peso del usuario esté dentro de lo indicado en la placa de apoyo.
ENSVNODAFIDENLFRITES
Page 44
Etac AS Etac Supply Gjøvik Hadelandsveien 2, 2816 Gjøvik, Norway Tel +47 4000 1004 [email protected] www.etac.com
78647
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
