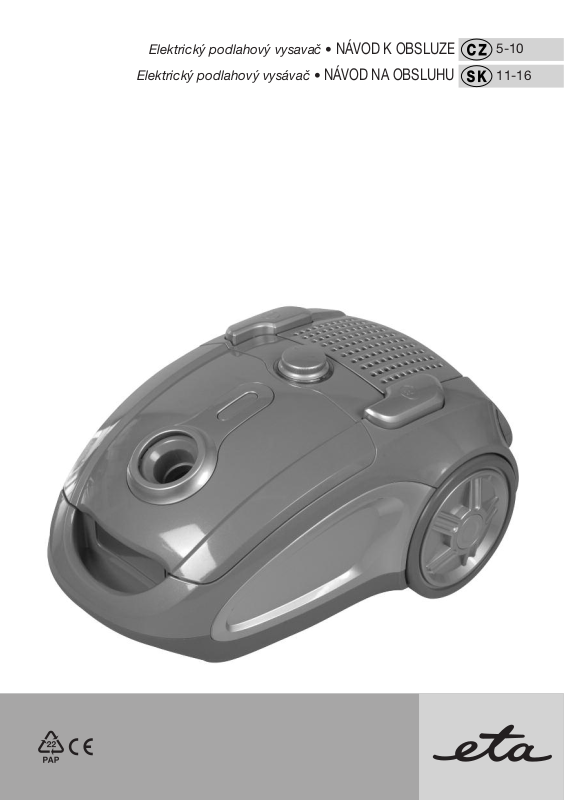

Eta x471 User Manual [cz]

Elektrický podlahový vysavač •

NÁVOD K OBSLUZE

5-10

Elektrický podlahový vysávač •

NÁVOD NA OBSLUHU

11-16

213

2 3

M

A

X

.

M

I

N

.

4

5

10

6

6

97 8

1211

13 14

1615

14

4

Elektrický podlahový vysavač

eta

x471

NÁVOD K OBSLUZE

I. BEZPEČNOSTNÍ UPOZORNĚNÍ

- Před prvním uvedením do provozu si pečlivě přečtěte návod k obsluze, prohlédněte
vyobrazení a návod uschovejte pro budoucí použití.

- Zkontrolujte, zda údaj na typovém štítku odpovídá napětí ve Vaší elektrické zásuvce.

- Výrobek je určen pouze pro použití v domácnostech a podobné účely!

- Spotřebič není určen pro používání osobami (včetně dětí), jejichž fyzická, smyslová nebo
mentální neschopnost, či nedostatek zkušeností a znalostí zabraňuje v bezpečném
používání spotřebiče, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány
ohledně použití spotřebiče osobou zodpovědnou za jejich bezpečnost. Na děti by se
mělo dohlížet, aby se zajistilo, že si nebudou se spotřebičem hrát.

- Sací hubici nebo konec trubky nebo příslušenství nepřikládejte k očím ani uším
a nezasouvejte je do žádných tělesných otvorů!

- Nepoužívejte nikdy vysavač s mokrýma rukama či nohama!

- Při vysávání schodiště nenechávejte vysavač výše než sami stojíte!

- Výrobek nenechávejte v chodu bez dozoru!

- Vysavač nikdy neponořujte do vody (ani částečně)!

- Nikdy nevysávejte bez správně založeného prachového filtru a mikrofitrů!

- Nevysávejte mokré nebo vlhké podlahové krytiny, nepoužívejte vysavač na venkovní
prostory! Při proniknutí vlhkosti do agregátu vzniká nebezpečí jeho poškození a vyřazení
z provozu. Na tento druh závady se nevztahuje nárok na záruční opravu.

- Při vysávání některých druhů koberců může dojít k vyvolání statické elektřiny. Žádný
výboj statické energie není zdraví nebezpečný.

- Nevysávejte ostré předměty (např. sklo, střepy), horké, hořlavé, výbušné předměty
(např. popel, hořící zbytky cigaret, benzín, ředidla, aerosolové výpary), ale ani maziva
(např. tuky, oleje). Vysátím těchto předmětů může dojít k poškození prachového filtru,
popř. vysavače.

- Do vstupních a výstupních otvorů vysavače nevsunujte prsty ani žádné jiné předměty.
Pokud dojde k ucpání otvorů/součástí pro průchod vzduchu (např. hadice), vysavač
vypněte a příčinu ucpání zcela odstraňte.

- Při vysávání velice jemného prachu (např. jemného písku, cementového prachu,
omítky) se mohou ucpat póry prachového filtru. Tím se zmenší průchodnost vzduchu
a sací výkon slábne. V takovém případě je nutné prachový filtr vyměnit + mikrofiltry
vyčistit, i když prachový filtr není zcela naplněn.

- Napájecí přívod je označen barevnými značkami. Žlutý proužek označuje ideální délku
kabelu, červený proužek označuje max. délku kabelu. Neodvíjejte násilně kabel za
červenou značkou!

- Nepřejíždějte napájecí přívod při používání vysavače a nevytahujte vidlici přívodu z el.
zásuvky tahem za napájecí přívod.

- Při navíjení přívodu držte vidlici, zabráníte tak „šlehání“ kabelu okolo a možnému
poranění

- V případě potřeby použití prodlužovacího přívodu je nutné, aby nebyl poškozen
a vyhovoval platným normám.

5

- Jestliže je napájecí přívod tohoto spotřebiče poškozen, musí být přívod nahrazen
výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby
se tak zabránilo vzniku nebezpečné situace.

- Spotřebič nikdy nepoužívejte pro žádný jiný účel, než pro který je určen a popsán
v tomto návodu!

- Výrobce neodpovídá za škody způsobené nesprávným používáním spotřebiče
a příslušenství a není odpovědný ze záruky za spotřebič v případě nedodržení výše
uvedených bezpečnostních upozornění. Za nesprávné používání spotřebiče se mj.
považuje nedodržování pravidelné výměny či údržby veškerých filtrů podle pokynů
v kapitole IV. POUŽITÍ VYSAVAČE a rovněž tak použití neoriginálních filtrů, v důsledku
jejichž vlastností došlo k poruše či poškození vysavače.

Pro bezporuchový chod vysavače je nutné používat testované
prachové filtry a mikrofiltry doporučené výrobcem.

II. VYBAVENÍ A PŘÍSLUŠENSTVÍ VYSAVAČŮ ETA - ŘADY x471 (obr. 1)
A - vysavač

A1 - víko sacího prostoru A10 - kazeta (mřížka)
A2 - závěr aretace víka A11 - sací mikrofiltr
A3 - sací otvor A12 - bezpečnostní pojistka
A4 - tlačítko START/STOP A13 - držák filtru
A5 - tlačítko navinutí přívodu A14 - prachový filtr
A6 - el. regulace motoru A15 - zadní kryt (mřížka)
A7 - signalizace sacího výkonu A16 - výfukový HEPA mikrofiltr
A8 - signalizace plnosti filtru A17 - napájecí přívod
A9 - držadlo A18 - parkovací otvor (prolis)

B - příslušenství (standardní výbava)

B1 - podlahová hubice (dle provedení vysavače: s/bez kartáče)
B2 - sací hadice s rukojetí
B3 - sací trubky (dle provedení vysavače: kovové/plastové, dvoudílné/teleskopické)

C - příslušenství (mimořádná výbava)

C1 - polštářová hubice (dle provedení vysavače ANO/NE)
C2 - kloubový kartáč (dle provedení vysavače ANO/NE)
C3 - štěrbinová hubice (dle provedení vysavače ANO/NE)
C4 - TURBO hubice (dle provedení vysavače ANO/NE)

III. PŘÍPRAVA VYSAVAČE
Hadice

- Hadici B2 připojíte k vysavači tak, že koncovku zasunete do sacího otvoru A3 až na
doraz (obr. 4). Ozve se slyšitelné „klapnutí“.

- Hadici odejmete tak, že současně stisknete tlačítka na koncovce a mírným tahem hadici
odejmete.

Teleskopická trubka

- Trubku B3 spojíte s rukojetí hadice B2 tak, že rukojeť mírným tlakem zasunete do trubice
(obr. 3).

6

- Trubici odpojíte tak, že mírným tahem rukojeť vysunete z trubice.

- Teleskopická trubka umožňuje nastavit vhodnou délku, dle vaší postavy. Stlačte
aretační výstupek ve směru šipky a příslušnou část trubice vysuňte směrem ven nebo
zasuňte směrem dovnitř (obr. 5). Po uvolnění výstupku je délka trubice zafixována. Při
roztahování mějte trubici v bezpečné vzdálenosti od obličeje, protože trubice je velmi
dlouhá.

Podlahová hubice, TURBO hubice

- Při připojování a odpojování příslušenství (B1, C4) postupujte shodným způsobem jako
u trubice (obr. 2).

Štěrbinová / polštářová hubice, kloubový kartáč

- Při připojování a odpojování příslušenství (C1, C2, C3) postupujte shodným způsobem
jako u trubice (obr. 2).

IV. POUŽITÍ VYSAVAČE

Odstraňte veškerý obalový materiál vyjměte vysavač a příslušenství. Z vysavače vytáhněte
potřebnou délku napájecího přívodu A17 a vidlici zasuňte do elektrické zásuvky. Sestavte
příslušenství vysavače. Pokud je provedení vysavače vybaveno teleskopickou sací
trubkou B3, dle Vaší postavy si nastavte její vhodnou délku (obr. 5). Podlahová hubice B1
je určena k vysávání koberců nebo hladkých podlah (obr. 6). Pokud je podlahová hubice
vybavena kartáčem, při vysávání tvrdých podlahovin jej přepnutím klapky vysuňte.
Štěrbinová hubice C3 slouží k vysávání těžko přístupných míst (obr. 7). Polštářovou hubicí
C1 nebo kloubovým kartáčem C2 můžete vysávat různé druhy nábytku (obr. 8, 9). Zapnutí,
ale i vypnutí vysavače proveďte stisknutím tlačítka spínače A4 označeného symbolem

II

„

“ (obr. 10). Sací výkon můžete řídit regulací na držadle hadice B2 (obr. 11) nebo

nastavením otočného regulátoru A6 (obr. 10). Minimální sací výkon doporučujeme pro
jemné tkaniny (např. záclony, závěsy). Maximální sací výkon doporučujeme pro podlahové
krytina (např. zátěžové koberce). Po ukončení vysávání odpojte vysavač od el. sítě.
Stisknutím tlačítka A5 se symbolem „ “ (obr. 10) se přívod automaticky navine.
Vysavač je možné uchopit a přenášet za držadlo A9.

Poznámka

Pokud nedojde k úplnému navinutí napájecího přívodu. Tlačítko A5 uvolněte, přívod
z vysavače cca o 50 cm povytáhněte a opět stiskněte tlačítko A5.

Signalizace plnosti prachového filtru
Pokud při zvednutí podlahové hubice nad vysávanou plochu a nastavení max. sacího
výkonu se na signalizaci A8 rozsvítí dvě červené diody (obr. 12), je nutné vyměnit

prachový filtr. Změny stavu signalizace v průběhu vysávání neberte v úvahu.

Výměna prachového filtru

Zmáčknutím závěru A2 odklopte víko A1 vysavače (obr. 13). Následně vysuňte prachový
filtr A14 z vodicích žeber držáku A13 (obr. 14) a zlikvidujte s běžným domácím odpadem.
Čelo nového prachového filtru zasuňte (ve směru šipky) do držáku v sacím prostoru
vysavače a dotlačte až na doraz. Víko vysavače uzavřete zaklapnutím.

7

Poznámka

- Bezpečnostní pojistka A12 nedovolí uzavřít víko vysavače, pokud zapomenete

vložit prachový filtr.

- Dbejte na to, aby dosedací plochy a těsnící prvky byly funkční.

Výměna mikrofiltrů

Po výměně cca 5 ks prachových filtrů je třeba mikrofiltry vyčistit, v případě viditelného
poškození vyměnit za nové. Použité prachové filtry i mikrofiltry zlikvidujte s běžným
domácím odpadem. Výfukový HEPA mikrofiltr doporučujeme měnit 1x za rok. Náhradní
prachové filtry a mikrofiltry zakoupíte v síti prodejen ETA-elektro.

Sací mikrofiltr

Kazetu A10 s mikrofiltrem v sacím prostoru tahem vyjměte (obr. 14). Kazetu rozevřete,
mikrofiltr A11 očistěte pod tekoucí vlažnou vodou a nechte dokonale oschnout (obr. 16).
Kazetu opačným způsobem vložte za dva výstupky a zasuňte do sacího prostoru
vysavače až na doraz.

Výfukový HEPA mikrofiltr

Tahem za dva výstupky v dolní části krytu výfuku A15 odejměte kryt z vysavače (obr. 15).
Vyjměte tahem kazetu A16. Mikrofiltr očistěte pod tekoucí vlažnou vodou (cca 40 °C) např.
pomocí hadříku případně jemného kartáčku a nechte dokonale oschnout (obr. 16). Po
oschnutí sestavte jednotlivé součásti opačným způsobem zpět.

POZOR

- K čistění HEPA mikrofiltru nepoužívejte žádné agresivní prací nebo čisticí prostředky ani
horkou vodu.

- Zanedbáním výměny mikrofiltrů může vést k poruše vysavače!

Ukládání příslušenství

Jedno z příslušenství (např. polštářovou, štěrbinovou hubici a kartáč) můžete nasunou na
držák jenž je upevněn na teleskopické trubce. Zbylé příslušenství, podlahovou hubici, sací
trubky a hadici, je možno opět rozložit nebo ponechat složené a zavěsit do parkovacích
otvorů A18 na zadní ploše nebo dně vysavače do odkládací polohy. Podlahovou hubici
ukládejte vždy v nastavení pro koberce (tj. se zasunutým kartáčem), zabráníte tak ohýbání
štětin.

V. ÚDRŽBA

Ukládejte vysavač vždy na suchém místě, v dostatečné vzdálenosti od tepelných zdrojů
(např. krb, kamna, vyhřívací těleso) a nevystavujte ho atmosférickým vlivům (např. déšť,
sluneční záření). Povrch vysavače ošetřujte měkkým vlhkým hadříkem, nepoužívejte
drsné a agresivní čisticí prostředky! Pro zabezpečení bezporuchového chodu vysavače
doporučujeme asi po 300 hodinách provozu, nejdéle však po 3 letech, dát provést
kontrolu stavu agregátu a celkového stavu vysavače v odborném servisu. Spotřebič
skladujte řádně očištěný na suchém, bezprašném místě mimo dosah dětí
a nesvéprávných osob.

8

Podlahová/TURBO hubice

Po každém vysávání zkontrolujte vizuálně, zda se na kartáčích nebo sběračích
nezachytily případné nečistoty. Pokud se tato skutečnost potvrdí, nečistoty odstraňte.

VI. ŘEŠENÍ PROBLÉMU
Problém Příčina Řešení

Motor se nezapne Není připojeno napájení Zkontrolujte kabel, vidlici a el. zásuvku

Není zapnutý spínač

Víko nelze zavřít Špatně vložený prachový Zkontrolujte/opravte upevnění

- aktivovaná filtr v držáku kartonového čela v držáku

bezpečnostní
pojistka

Sací výkon je Regulace je na MIN. Nastavte regulaci na MAX.
nedostatečný Otevřené přisávání Uzavřete otvor v držadle hadice

Plný prachový sáček Sáček vyměňte
Zanesené mikrofiltry Mikrofiltry vyměňte případně vyčistěte
Hubice, sací hadice nebo Odstraňte blokující předměty
trubice je ucpaná.

Kabel se nenavíjí Překroucený kabel Kabel narovnejte
zpět celý Vytáhněte cca 50 cm kabelu a opět

VII. EKOLOGIE

Pokud to rozměry dovolují, jsou na všech kusech vytištěny znaky materiálů použitých na
výrobu balení, komponentů a příslušenství, jakož i jejich recyklace. Uvedené symboly na
výrobku nebo v průvodní dokumentaci znamenají, že použité elektrické nebo elektronické
výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné
likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijaty
zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje
a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské
zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si
vyžádejte od místního úřadu nebo nejbližšího sběrného místa (viz. www.elektrowin.cz).
Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy
uděleny pokuty. Pokud má být přístroj definitivně vyřazen z provozu, doporučuje se po
odpojení napájecího přívodu od el. sítě jeho odříznutí, přístroj tak bude nepoužitelný.

II

Stiskněte tlačítko spínače

stiskněte tlačítko

II

Výměnu součástí, které vyžadují zásah do elektrické části spotřebiče, musí provést
odborný servis! Nedodržením pokynů výrobce zaniká právo na záruční opravu!

Případné další informace o spotřebiči získáte na Infolince 844 444 000 nebo internetové
adrese www.eta.cz.

9

VIII. TECHNICKÁ DATA

Napětí (V) uvedeno na typovém štítku spotřebiče
Příkon (W) uveden na typovém štítku spotřebiče
Příkon MAX. (W) uveden na typovém štítku spotřebiče
Spotřebič třídy ochrany II.

Na výrobek bylo vydáno ES prohlášení o shodě podle zákona č. 22/1997 Sb. v platném
znění. Výrobek splňuje požadavky níže uvedených nařízení vlády v platném znění:

- NV č. 17/2003 Sb., kterým se stanoví technické požadavky na elektrická zařízení nízkého
napětí (odpovídá Směrnici Rady č. 2006/95/ES v platném znění).

- NV č. 616/2006 Sb., kterým se stanoví technické požadavky na výrobky z hlediska jejich
elektromagnetické kompatibility (odpovídá Směrnici Rady č. 2004/108/ES v platném
znění).

Nepodstatné odchylky od standardního provedení, které nemají vliv na funkci, si výrobce
vyhrazuje.

TO AVOID DANGER OF SUFFOCATION, KEEP THIS PLASTIC BAG AWAY FROM BABIES
AND CHILDREN. DO NOT USE THIS BAG IN CRIBS, BEDS, CARRIAGES OR PLAYPENS.
THIS BAG IS NOT A TOY.
Nebezpečí udušení. PE sáček odkládejte mimo dosah dětí. Sáček není na hraní.

VÝROBCE: ETA a.s., Poličská 444, 539 01 Hlinsko 1, Česká republika.

10

Elektrický podlahový vysávač

eta

x471

NÁVOD NA OBSLUHU

I. BEZPEČNOSTNÉ UPOZORNENIA

— Pred prvým uvedením do prevádzky si starostlivo prečítajte návod na obsluhu,

prehliadnite vyobrazenie a návod uschovajte na neskoršie použitie.

— Skontrolujte, či údaj na typovom štítku zodpovedá napätiu vo Vašej elektrickej zásuvke.

— Výrobok je určený iba na použitie v domácnostiach a podobné účely!

— Spotrebič nie je určený na používanie osobami (vrátane detí), ktorých fyzická, zmyslová

alebo mentálna neschopnosť, či nedostatok skúseností a znalostí zabraňuje
v bezpečnom používaní spotrebiča, pokiaľ na nich nebude dohliadané alebo pokiaľ
neboli inštruované, čo sa týka použitia spotrebiča osobou zodpovednou za ich
bezpečnosť. Na deti by sa malo dohliadať, aby sa zaistilo, že sa nebudú so
spotrebičom hrať.

— Nasávaciu hubicu alebo koniec trubice alebo príslušenstvo neprikladajte k očiam

ani ušiam a nezasúvajte ich do žiadnych telesných otvorov!
— Nepoužívajte nikdy vysávač s mokrými rukami či nohami!
— Pri vysávaní schodiska nenechávajte vysávač vyššie než sami stojíte!
— Výrobok nenechávajte v chode bez dozoru!
— Vysávač nikdy neponárajte do vody (ani čiastočne)!
— Nikdy nevysávajte bez správne založeného prachového filtra a mikrofiltrov!

— Nevysávajte mokré alebo vlhké podlahové krytiny, nepoužívajte vysávač na vonkajšie

priestory! Pri preniknutí vlhkosti do agregátu vzniká nebezpečenstvo jeho poškodenia

a vyradenia z prevádzky. Na tento druh poruchy sa nevzťahuje nárok na záručnú

opravu.
— Pri vysávaní niektorých druhov kobercov môže dôjsť k vyvolaniu statickej elektriny.

Žiadny výboj statickej energie nie je zdraviu nebezpečný.
— Nevysávajte ostré predmety (napr. sklo, črepy), horúce, horľavé, výbušné predmety

(napr. popol, horiace zvyšky cigariet, benzín, riedidlá), ale ani mazivá (napr. tuky,

oleje). Vysatím týchto predmetov môže dôjsť k poškodeniu prachového filtra, popr.

vysávača.
— Do vstupných a výstupných otvorov vysávača nevsúvajte prsty ani žiadne iné

predmety. Pokiaľ dôjde k upchaniu otvorov/súčastí na prechod vzduchu (napr. hadice),

vysávač vypnite a príčinu upchania celkom odstráňte.
— Pri vysávaní veľmi jemného prachu (napr. jemného piesku, cementového prachu,

omietky) sa môžu upchať póry prachového filtra. Tým sa zmenší priechodnosť vzduchu

a nasávací výkon slabne. V takom prípade je nutné prachový filter vymeniť + mikrofiltre

vyčistiť, i keď prachový filter nie je celkom naplnený.
— Napájací prívod je označený farebnými značkami. Žltý prúžok označuje ideálnu dĺžku

kábla, červený prúžok označuje max. dĺžku kábla. Neodvíjajte násilne kábel za

červenou značkou!
— Neprechádzajte napájací prívod pri používaní vysávača a nevyťahujte vidlicu prívodu

z el. zásuvky ťahom za napájací prívod.
— Pri navíjaní prívodu držte vidlicu, zabránite tak „šľahaniu“ kábla okolo a možnému

poraneniu

11

— V prípade potreby použitia predlžovacieho prívodu je nutné, aby nebol

poškodený a vyhovoval platným normám.

— Ak je napájací prívod tohto spotrebiča poškodený, musí byť prívod nahradený

výrobcom, jeho servisným technikom alebo podobne kvalifikovanou osobou, aby sa

tak zabránilo vzniku nebezpečnej situácie.
— Spotrebič nikdy nepoužívajte na žiadny iný účel, než na ktorý je určený a popísaný

v tomto návode!
— Výrobca nezodpovedá za škody spôsobené nesprávnym používaním spotrebiča

a príslušenstva a nie je zodpovedný zo záruky za spotrebič v prípade nedodržania

vyššie uvedených bezpečnostných upozornení. Za nesprávne používanie spotrebiča sa

medzi iným považuje nedodržanie pravidelnej výmeny alebo údržby všetkých filtrov

podľa pokynov v kapitole IV. POUŽITIE VYSÁVAČA a rovnako tak použitie

neoriginálnych filtrov, kedy v dôsledku ich vlastností došlo k poruche alebo poškodeniu

vysávača.

Na bezporuchový chod vysávača je nutné používať testované
prachové filtre a mikrofiltre odporúčané výrobcom.

II. VYBAVENIE A PRÍSLUŠENSTVO VYSÁVAČA ETA — RADU x471 (obr. 1)
A — vysávač

A1 — veko nasávacieho priestoru A10 — kazeta (mriežka)
A2 — uzáver aretácie veka A11 — nasávací mikrofilter
A3 — nasávací otvor A12 — bezpečnostná poistka
A4 — tlačidlo START/STOP A13 — držiak filtra
A5 — tlačidlo navinutia prívodu A14 — prachový filter
A6 — el. regulácia motora A15 — zadný kryt (mriežka)
A7 — signalizácia nasávacieho výkonu A16 — výfukový HEPA mikrofilter
A8 — signalizácia plnosti filtra A17 — napájací prívod
A9 — držadlo A18 — parkovací otvor (prelis)

B — príslušenstvo (štandardná výbava)

B1 — podlahová hubica (podľa vyhotovenia vysávača: s/bez kefy)
B2 — nasávacia hadica s rukoväťou
B3 — nasávacie trubice (podľa vyhotovenia vysávača: kovové/plastové,

dvojdielne/teleskopické)

C — príslušenstvo (mimoriadna výbava)

C1 — hubica na čalúnenie (podľa vyhotovenia vysávača ÁNO/NIE)
C2 — kĺbová kefa (podľa vyhotovenia vysávača ÁNO/NIE)
C3 — štrbinová hubica (podľa vyhotovenia vysávača ÁNO/NIE)
C4 — TURBO hubica (podľa vyhotovenia vysávača ÁNO/NIE)

III. PRÍPRAVA VYSÁVAČA
Hadica

— Hadicu B2 pripojíte na vysávač tak, že koncovku zasuniete do nasávacieho otvoru A3

až na doraz (obr. 4). Ozve sa počuteľné „klapnutie“.
— Hadicu odnímete tak, že súčasne stlačíte tlačidlá na koncovke a miernym ťahom

hadicu odnímete.

12

Teleskopická trubica

— Trubicu B3 spojíte s rukoväťou hadice B2 tak, že rukoväť miernym tlakom

zasuniete do trubice (obr. 3).
— Trubicu odpojíte tak, že miernym ťahom rukoväť vysuniete z trubice.
— Teleskopická trubica umožňuje nastaviť vhodnú dĺžku, podľa vašej postavy. Stlačte

aretačný výstupok v smere šípky a príslušnú časť trubice vysuňte smerom von alebo

zasuňte smerom dovnútra (obr. 5). Po uvoľnení výstupku je dĺžka trubice zafixovaná.

Počas rozťahovania trubicu držte ďalej od tváre. Trubica je veľmi dlhá.

Podlahová hubica, TURBO hubica

— Pri pripájaní a odpájaní príslušenstva (B1, C4) postupujte zhodným spôsobom ako pri

trubici (obr. 2).

Štrbinová / hubica na čalúnenie, kĺbová kefa

— Pri pripájaní a odpájaní príslušenstva (C1, C2, C3) postupujte zhodným spôsobom ako

pri trubici (obr. 2).

IV. POUŽITIE VYSÁVAČA

Odstráňte všetok obalový materiál, vyberte vysávač a príslušenstvo. Z vysávača vytiahnite
potrebnú dĺžku napájacieho prívodu A17 a vidlicu zasuňte do elektrickej zásuvky. Zostavte
príslušenstvo vysávača. Pokiaľ je vyhotovenie vysávača vybavené teleskopickou
nasávacou trubicou B3, podľa Vašej postavy si nastavte jej vhodnú dĺžku (obr. 5).
Podlahová hubica B1 je určená na vysávanie kobercov alebo hladkých podláh (obr. 6).
Pokiaľ je podlahová hubica vybavená kefou, pri vysávaní tvrdých podlahovín ju prepnutím
klapky vysuňte. Štrbinová hubica C3 slúži na vysávanie ťažko prístupných miest (obr. 7).
Hubicou na čalúnenia C1 alebo kĺbovou kefou C2 môžete vysávať rôzne druhy nábytku
(obr. 8, 9). Zapnutie, ale i vypnutie vysávača vykonajte stlačením tlačidla spínača A4
označeného symbolom „
držadle hadice B2 (obr. 11) alebo nastavením otočného regulátora A6 (obr. 10). Minimálny
nasávací výkon odporúčame na jemné tkaniny (napr. záclony, závesy). Maximálny
nasávací výkon odporúčame na podlahové krytiny (napr. záťažové koberce). Po ukončení
vysávania odpojte vysávač od el. siete. Stlačením tlačidla A5 so symbolom „ “
(obr. 10) sa prívod automaticky navinie. Vysávač je možné uchopiť a prenášať
za držadlo A9.

II

“ (obr. 10). Nasávací výkon môžete riadiť reguláciou na

Poznámka

Pokiaľ nedôjde k úplnému navinutiu napájacieho prívodu. Tlačidlo A5 uvoľnite, prívod
z vysávača asi o 50 cm povytiahnite a opäť stlačte tlačidlo A5.

Signalizácia plnosti prachového filtra

Pokiaľ pri zdvihnutí podlahovej hubice nad vysávanú plochu a nastavení max.
nasávacieho výkonu sa na signalizácii A8 svietiť dve červené diódy (obr. 12), je nutné
vymeniť prachový filter. Zmeny stavu signalizácie v priebehu vysávania neberte do úvahy.

Výmena prachového filtra
Stlačením uzáveru A2 odklopte veko A1 vysávača (obr. 13). Potom vysuňte prachový filter
A14 z vodiacich líšt držiaku A13 (obr. 14) a zlikvidujte ho s bežným domácim odpadom.

13

Čelo nového prachového filtra zasuňte do vodiacich líšt držiaku, zatlačte na doraz.
Veko vysávača priklopením uzavrite. Ozve sa počuteľné „klapnutie“.

Poznámka

— Bezpečnostná poistka A12 nedovolí uzavrieť veko vysávača, pokiaľ zabudnete vložiť

prachový filter.
— Dbajte na to, aby dosadacie plochy a tesniace prvky boli funkčné.

Výmena mikrofiltrov

Po výmene cca 5 kusov prachových filtrov je potrebné mikrofiltre vyčistiť, alebo ak sú
poškodené prípadne vymeniť za nové. Použité prachové filtre spolu s mikrofiltrami
zlikvidujte s bežným domácim odpadom. Výfukový HEPA mikrofilter odporúčame meniť
1x za rok. Náhradné filtre a mikrofiltre zakúpite v sieti predajní ETA—elektro.

Nasávací mikrofilter

Kazetu A10 s mikrofiltrom vytiahnite zo sacieho priestoru (obr. 14). Kazetu otvorte
a mikrofilter A11 očistite pod tečúcou vlažnou vodou a nechajte dokonale oschnúť
(obr. 16). Kazetu opačným spôsobom vložte za dva výstupky a zasuňte do sacieho
priestoru vysávača až na doraz.

Výfukový HEPA mikrofilter

Ťahom za dva výstupky v dolnej časti zadného krytu A15 kryt odnímte z vysávača
(obr. 15). Vyberte ťahom kazetu A16. Mikrofilter očistite pod tečúcou vlažnou vodou
(asi 40 °C) napr. pomocou handričky prípadne jemnej kefky a nechajte dokonale oschnúť
(obr. 16). Po oschnutí vložte opačným spôsobom kazetu a kryt späť do vysávača.

POZOR

— Na čistenie HEPA mikrofiltra nepoužívajte žiadne agresívne pracie alebo čistiace

prostriedky ani horúcu vodu.

— Zanedbanie výmeny mikrofiltrov môže viesť k poruche vysávača!

Ukladanie príslušenstva

Jedno z príslušenstva (hubicu na čalúnenia, štrbinovú hubicu a kefu) možno nasunúť do
držiaka, ktorý je upevnený na nasávacej trubici. Zvyšné príslušenstvo, podlahovú hubicu,
nasávacie trubice a hadicu, je možné opäť rozložiť alebo ponechať zložené a zavesiť do
parkovacích otvorov A18 na zadnej ploche alebo dne vysávača do odkladacej polohy.
Keď vysavač odkladáte, podlahovú hubicu prepnite do polohy určenej na vysávanie
kobercov, aby sa neohýbali kefy.

V. ÚDRŽBA

Ukladajte vysávač vždy na suchom mieste, v dostatočnej vzdialenosti od tepelných
zdrojov (napr. krb, kachle, vyhrievacie teleso) a nevystavujte ho atmosférickým vplyvom
(napr. dážď, slnečné žiarenie). Povrch vysávača ošetrujte mäkkou vlhkou handričkou,
nepoužívajte drsné a agresívne čistiace prostriedky! Na zabezpečenie bezporuchového
chodu vysávača odporúčame asi po 300 hodinách prevádzky, najdlhšie však po 3 rokoch,
dať vykonať kontrolu stavu agregátu a celkového stavu vysávača v odbornej opravovni.
Spotrebič skladujte riadne očistený na suchom, bezprašnom mieste mimo dosahu detí
a nesvojprávnych osôb.

14

Podlahová/TURBO hubica

Po každom vysávaní skontrolujte vizuálne, či sa na kefách alebo zberačoch ne
zachytili prípadné nečistoty. Pokiaľ sa táto skutočnosť potvrdí, nečistoty odstráňte.

VI. RIEŠENIE PROBLÉMOV

Problém Príčina Riešenie

Motor sa nezapne Nie je pripojené napájanie Skontrolujte kábel, vidlicu a el. zásuvku

Nie je zapnutý spínač

Veko nie je možné Zle vložený prachový Skontrolujte/opravte upevnenie
zavrieť — filter v držiaku kartónového čela v držiaku
aktivovaná
bezpečnostná
poistka

Nasávací výkon je Regulácia je na MIN. Nastavte reguláciu na MAX.
nedostatočný Otvorené prisávanie Uzavrite otvor v držadle hadice

Plné prachové vrecko Vrecko vymeňte
Zanesené mikrofiltre Mikrofiltre vymeňte prípadne vyčistite
Hubica, nasávacia hadica Odstráňte blokujúce predmety
alebo trubica je upchaná.

Kábel sa nenavíja Prekrútený kábel Kábel narovnajte
späť celý. Vytiahnite cca 50 cm kábla a opäť

VII. EKOLÓGIA

Ak to rozmery umožňujú, na všetkých dieloch sú vytlačené znaky materiálov, ktoré sú
použité na obalový materiál, komponenty a príslušenstvo, ako aj na ich recyklovanie.
Uvedené symboly na výrobku alebo v sprievodnej dokumentácii znamenajú, že použité
elektrické alebo elektronické výrobky nesmú byť likvidované spoločne s komunálnym
odpadom. Za účelom správnej likvidácie výrobku ho odovzdajte na určených zberných
miestach, kde budú prijaté zdarma. Správnou likvidáciou tohto produktu pomôžete
zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych
dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej
likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo
najbližšieho zberného miesta (pozrite www.envidom.sk). Pri nesprávnej likvidácii tohto
druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty. Ak má byť
spotrebič definitívne vyradený z činnosti, odporúča sa po jeho odpojení od elektrickej
siete odrezať napájací prívod. Spotrebič tak bude nepoužiteľný.

II

Stlačte tlačidlo spínača

stlačte tlačidlo

II

Údržbu rozsiahlejšieho charakteru alebo údržbu, ktorá vyžaduje zásah do
vnútorných častí spotrebiča, musí vykonať iba špecializovaný servis! Nedodržaním
pokynov výrobcu zaniká pravo na záručnú opravu!

15

Prípadné ďalšie informácie o spotrebiči získate na internetovej adrese www.eta.sk.

VIII. TECHNICKÉ ÚDAJE

Napätie (V) uvedené na typovom štítku spotrebiča
Príkon (W uvedený na typovom štítku spotrebiča
Príkon MAX. (W) uvedený na typovom štítku spotrebiča
Spotrebič ochrannej triedy II.

Deklarovaná hodnota emisie hluku tohto spotrebiča je 74 dB, čo predstavuje hladinu „A”
akustického výkonu vzhľadom na referenčný akustický výkon 1 pW.

Na výrobok bolo vydané ES vyhlásenie o zhode podľa zákona č. 264/1999 Z. z. v platnom
znení. Výrobok spĺňa požiadavky nižšie uvedených nariadení vlády v platnom znení:
— NV č. 308/2004 Z. z., ktorým sa ustanovujú podrobnosti o technických požiadavkách

a postupoch posudzovania zhody pre elektrické zariadenia, ktoré sa používajú

v určitom rozsahu napätia (zodpovedá Smernici Rady č. 2006/95/ES v platnom znení).
— NV č. 194/2005 Z. z. o podrobnostiach o technických požiadavkách na výrobky

z hľadiska elektromagnetickej kompatibility (zodpovedá Smernici Rady č. 2004/108/ES

v platnom znení).
Výrobca si vyhradzuje nepodstatné zmeny od štandardného vyhotovenia, ktoré nemajú
vplyv na funkciu výrobku.

TO AVOID DANGER OF SUFFOCATION, KEEP THIS PLASTIC BAG AWAY FROM BABIES
AND CHILDREN. DO NOT USE THIS BAG IN CRIBS, BEDS, CARRIAGES OR PLAYPENS.
THIS BAG IS NOT A TOY.
Nebezpečenstvo udusenia. PE vrecko odkladajte mimo dosahu detí. Vrecko nie je na
hranie.

VÝROBCA: ETA a.s., Poličská 444, 539 01 Hlinsko 1, Česká republika.
VÝHRADNÝ DOVOZCA PRE SR: ETA — Slovakia, spol. s r.o., Stará Vajnorská 8,

831 04 Bratislava 3

16

17

České republice opravy v záruční i pozáruční době u spotřebičů osobně doručených provádí:

V

raha 8 - ETA a.s., Křižíkova 75, 186 00, tel.: [phone], e-mail: [e-mail]

P

Opravy v záruční i pozáruční době u spotřebičů osobně doručených i zaslaných poštou provádí:

linsko - ETA a.s., Poličská 1535, 539 01, tel.: [phone], e-mail: [e-mail]

H

latná - ELEKTRO Jankovský s.r.o., Náměstí Míru 204, 388 01, tel.: [phone], e-mail: [e-mail]

B
Brno - PERFEKT SERVIS, Václavská 1, 603 00, tel.: [phone], e-mail: [e-mail]

eské Budějovice - ELMOT v.o.s., Blahoslavova 1A, 370 04, tel.: [phone], e-mail: [e-mail]

Č
Havířov - Pavel Universal-Elektro, Junácká 1, 736 01, tel.: [phone], e-mail: [e-mail]

Hradec Králové - ELEKTROSERVIS Šperk, Chelčického 279, 500 02, tel.: [phone], e-mail: [e-mail]
Karlovy Vary - KV ELEKTROSERVIS, Nám. E. Destinové 10, 360 09, tel.: [phone],

K

Liberec - VEKO-ELEKTRONIK, Rumjancevova 127/22, 460 01, tel.: [phone], e-mail: [e-mail]
Mladá Boleslav - Elektroservis Mulač s.r.o., Staroměstské nám. 9, 293 01, tel.: [phone],

Olomouc - ELEKTRO SERVIS ŠTĚPÁNEK, Hodolanská 41, 772 00, tel.: [phone],

Ostrava - Mar. Hory - V. ELEKTRONIK, Sušilova 3, 709 00, tel.: [phone], e-mail: [e-mail]
Ostrov n. Ohří - S+M ELEKTROSERVIS, Nejda 29, 363 01, tel.: [phone],

Planá nad Lužnicí - JM servis s.r.o., Průmyslová 458, 391 11, tel.: [phone], e-mail: [e-mail]

Plzeň (Roudná) - SERVIS Feiferlík, Plánská 2, 301 64, tel.: [phone], e-mail: [e-mail]
Třebíč - ELEKTROSERVIS, Smila Osovského 21, 674 01, tel.: [phone], e-mail: [e-mail]
Ústí n. L. - ERCÉ-ELEKTROINSTALA, Masarykova 153, 400 01, tel.: [phone], e-mail: [e-mail]
Zlín - Louky - KOFR-ELSPO, U Dráhy 144, 763 02, tel.: [phone], e-mail: [e-mail]

Odjinud zasílejte všechny opravy na adresu: ETA a.s., servis, Poličská 1535, 539 01 Hlinsko.

Informace o aktuální servisní síti získáte na Infolince 844 444 000 nebo na internetové adrese www.eta.cz.

sběrna oprav - Karviná - Nové Město, Osvobození 1722, 735 06, tel.: [phone]

-

rnov - HROTA, Bartultovická 1, 794 01, tel.: [phone], e-mail: [e-mail]

- sběrna oprav - Krnov, Albrechtická 39, 794 01, tel.: [phone]

- sběrna oprav - Bruntál - Elektrocentrum Chlachula, Revoluční 18, 792 01, tel.: [phone]

- sběrna oprav - Opava, H. Kvapilové 19, 746 01, tel.: [phone]

- sběrna oprav - Sezimovo Ústí - ELEKTROSERVIS, Lipová 602, 391 02, tel.: [phone]

e-mail: [e-mail]

e-mail: [e-mail]

e-mail: [e-mail]

e-mail: [e-mail]

V Slovenskej republike opravy v záručnej lehote vykonávajú tieto servisné firmy:

Banská Bystrica — ELSPO - Viliam Šlank, Spojová 19, 974 01, tel.: [phone], email: [e-mail]
Martin — X–TECH, Gorkého 2, 036 01, tel.: [phone], e-mail: [e-mail]
Námestovo — ZMJ - elektroservis, Vavrečka 240, 029 01, tel.: [phone], e-mail: [e-mail]

Nitra — ABC SERVIS, Štefánikova 50, 949 03, tel.: [phone], e-mail: [e-mail]
Prešov – Ľubotice — DJ Servis, Šebastovská 17, 080 01, tel.: [phone], email: [e-mail]
Rimavská Sobota — J.R.A., s.r.o., Povstania 10, 979 01, tel.: [phone], e-mail: [e-mail]
Spišská Nová Ves — VILLA MARKET, s.r.o., Odborárov 49, 052 01, tel.: [phone],

Tomášov — Viva servis, 1. Mája 19, 900 44, tel.: [phone], e-mail: [e-mail]

Trenčín — ESON, s.r.o., Železničná 198, 911 01, tel.: [phone], e-mail:[e-mail]
Žilina — SERVIS elektrospotrebičov, Dolný Val 132, 010 01, tel.: [phone], e-mail:[e-mail]

Všetky opravy v záručnej lehote z iných miest zasielajte na záručný servis (viď zoznam vyše), ktorý sa nachádza vo
vašom okolí, alebo spotrebič zaneste do predajne, kde ste ho zakúpili.
Opravy po záručnej lehote zverte špecializovaným servisným firmám.

Informácie o aktuálnej servisnej sieti získate na čísle 02/5249 1419 alebo na internetovej adrese www.eta.sk.

– zberňa opráv – Námestovo — ZMJ - elektroservis, Hatalová 341, 029 01, tel.: [phone]

e-mail: [e-mail]

– zberňa opráv – Košice – VILLA MARKET, s.r.o., Komenského 39, 040 01, tel.: [phone]

– zberňa opráv – Bratislava — Viva servis, Mýtna 17, 810 05, tel.: [phone]

18

Postup při reklamaci

Při reklamaci v záruční době se obracejte na servisy podle adres v návodu k obsluze. Výrobek odešlete
nebo předejte osobně vždy s návodem k obsluze, jehož nedílnou součástí je záruční list.
Na dodatečně zaslané nebo osobně předané návody se záručním listem nelze brát zřetel. K odeslanému
výrobku připojte průvodní dopis s udáním důvodu reklamace a SVOJI PŘESNOU ADRESU.
Při reklamaci v záruční době se lze obrátit na prodejnu, kde byl výrobek zakoupen. Výrobek vyčistěte
a zabalte tak, aby nedošlo k jeho poškození při přepravě. Z hygienických důvodů nepřijímáme znečištěné
výrobky do opravy.

Postup pri reklamácii

Pri reklamácii v záručnej lehote sa obracajte na opravovne podľa adries uvedených v návode na obsluhu.
Výrobok odosielajte poštou, alebo odovzdajte osobne vždy s návodom na obsluhu, ktorého
neoddeliteľnou súčasťou je záručný list. Dodatočne zaslané alebo odovzdané návody so záručným
listom nebudú akceptované. K odoslanému výrobku priložte sprievodný list s udaním dôvodu reklamácie
a SVOJU PRESNÚ ADRESU. Pri reklamácii v záručnej lehote sa môžete obrátiť na predajňu, v ktorej ste
výrobok zakúpili. Výrobok očistite a zabaľte tak, aby sa pri preprave nepoškodil. Z hygienických dôvodov
neprijímame do opravy znečistené výrobky.

Záznamy o záručních opravách • Záznamy o záručných opravách

Výrobek byl v záruční opravě
Výrobok bol v záručnej oprave

od do

Zakázka číslo Zákazka číslo

Razítko a podpis opravny
Pečiatka a podpis pracovníka

Výrobek byl v záruční opravě
Výrobok bol v záručnej oprave

od do

Zakázka číslo Zákazka číslo

Razítko a podpis opravny
Pečiatka a podpis pracovníka

Kupon č. 3 Kupon č. 1Kupon č. 2

Výrobek byl v záruční opravě
Výrobok bol v záručnej oprave

od do

Zakázka číslo Zákazka číslo

Razítko a podpis opravny
Pečiatka a podpis pracovníka

✄

✄

19

✄

ZÁRUČNÍ LIST • ZÁRUČNÝ LIST

Záruční doba
Záručná lehota

Typ Série (výrobní číslo)
Typ Séria (výrobné číslo)

Napětí • Napätie

Datum a TK závodu
Dátum a TK závodu

Datum prodeje Razítko prodejce a podpis
Dátum predaja Pečiatka predajcu a podpis

Guarantee certificate is valid only for Czech Republic and Slovak Republic.

Kupující byl seznámem s funkcí a se zacházením s výrobkem.
Kupujúci bol oboznámený s funkčnosťou a s obsluhou výrobku.

Výrobek byl před odesláním ze závodu přezkoušen. Výrobce ručí za to, že výrobek bude

mít po celou dobu záruky vlastnosti stanovené příslušnými technickými normami za
toho předpokladu, že ho bude spotřebitel užívat způsobem, který je popsán v návodu.

Na vady způsobené nesprávným používáním výrobku se záruka nevztahuje. Adresy záručních
opraven jsou uvedeny v návodu k obsluze. Poskytovaná záruka se prodlužuje o dobu, po
kterou byl výrobek v záruční opravě. Pro případ výměny výrobku nebo zrušení kupní smlouvy
platí ustanovení občanského zákoníku. Tento záruční list je zároveň „Osvědčením
o kompletnosti a jakosti výrobku“.

č.v. x471 90 000 • ETA 23/2009

Výrobok bol pred odoslaním zo závodu preskúšaný. Výrobca ručí za to, že výrobok bude
mať po celú záručnú lehotu vlastnosti stanovené príslušnými technickými normami za
predpokladu, že ho bude spotrebiteľ používať spôsobom, ktorý je opísaný v návode na
obsluhu. Na chyby spôsobené nesprávnym používaním výrobku sa záruka nevzťahuje.

Adresy záručných opravovní sú uvedené v návode na obsluhu. Poskytovaná záruka sa
predlžuje o čas, počas ktorého bol výrobok v záručnej oprave. V prípade výmeny výrobku
alebo zrušenia kúpnej zmluvy platia ustanovenia občianskeho zákonníka. Tento záručný list je
zároveň „Osvedčením o kompletnosti a akosti výrobku”.

x471

24

~230 V

měsíců ode dne prodeje spotřebiteli

mesiacov odo dňa predaja spotrebiteľovi

Lc = 74 dB (A), re 1pW

© GATE 26/5/2009

Kupon č. 1

Typ ETA x471

Série

Zakázka číslo

Datum
Razítko a podpis

Kupon č. 2

Typ ETA x471

Série

Zakázka číslo

Datum
Razítko a podpis

✄

Kupon č. 3

Typ ETA x471

Série

Zakázka číslo

Datum
Razítko a podpis

✄

✄
